NÁVOD NA OBSLUHU WG368E.9 WORX

Napájanie nabíjačky 40V Max* Dĺžka tyče 30cm Rezná dĺžka 25cm Rýchlosť reťaze 3.8m/s Objem olejovej nádrže 100ml Odstup zubov reťaze 9.5mm Počet článkov reťaze 45 Kaliber reťaze 1.1mm Typ pílovej reťaze Oregon

: 124MLEA041 Bežný čas nabíjania 1hod. / Hmotnosť náradia ( započítaná je reťaz a tyč) 3.8kg 3.0kg *Napätie merané bez pracovného zaęaženia. Pôvodné napätie batérie dosahuje maximálne 40V. Menovité napätie je 36V.

Nameraný akustický tlak L

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Hodnota emisie vibrácií a

Nepresnosť K=1.5m/s² Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce. Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.187

Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.

Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a počas ktorých beží na voľnobehu, a to okrem skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10

C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili do niekoľkých dní.

Mazací olej (100ml) 1 1 Ochranný kryt čepele 1 1 Nabíjačka (WA3735) 1 / Jednotka batéri (WA3536) 1 / Odporúčame Vám, aby ste si zakúpili príslušenstvo v rovnakej predajni, v akej ste zakúpili aj vaše náradie. Používajte iba kvalitné príslušenstvo označené názvom známej značky. Zvoľte si typ príslušenstva podľa práce, ktorú budete prevádzať. Ďalšie podrobnosti nájdete na obale príslušenstva. Pomoc a užitočné rady vám môže poskytnúť predajca náradia.188

Chyba pri sledovaní varovaní a inštrukcií môže viesť k elektrickému šoku, vypuknutiu požiaru a/alebo k vážnym zraneniam.

Výraz „elektrické ručné náradie“ vás vo varovaniach odkazuje buď na náradie na elektrický pohon (napájané z elektrickej siete) alebo na akumulátorové náradie (napájané z akumulátora).

Pracovisko plné nepotrebných predmetov alebo slabo osvetlené zvyšuje možnosť úrazu.

Elektrické ručné náradie vytvára iskry, ktoré môžu vznietiť prach alebo výpary.

Strata pozornosti môže viesť k strate kontroly nad náradím.

Pôvodné prípojky a k nim prislúchajúce zástrčky znižujú riziko úrazu elektrickým prúdom.

Nevystavujte kábel vysokým teplotám, oleju, ostrým hranám alebo pohyblivým častiam. Poškodené alebo zamotané káble môžu viesť k zvýšenému riziku elektrického šoku.

liekov. Moment nepozornosti pri práci s ručným náradím môže viesť k vážnemu osobnému zraneniu.

Ochranné pomôcky, ako napríklad protiprachová maska, topánky s protišmykovou podrážkou alebo chrániče sluchu použité v príslušných189

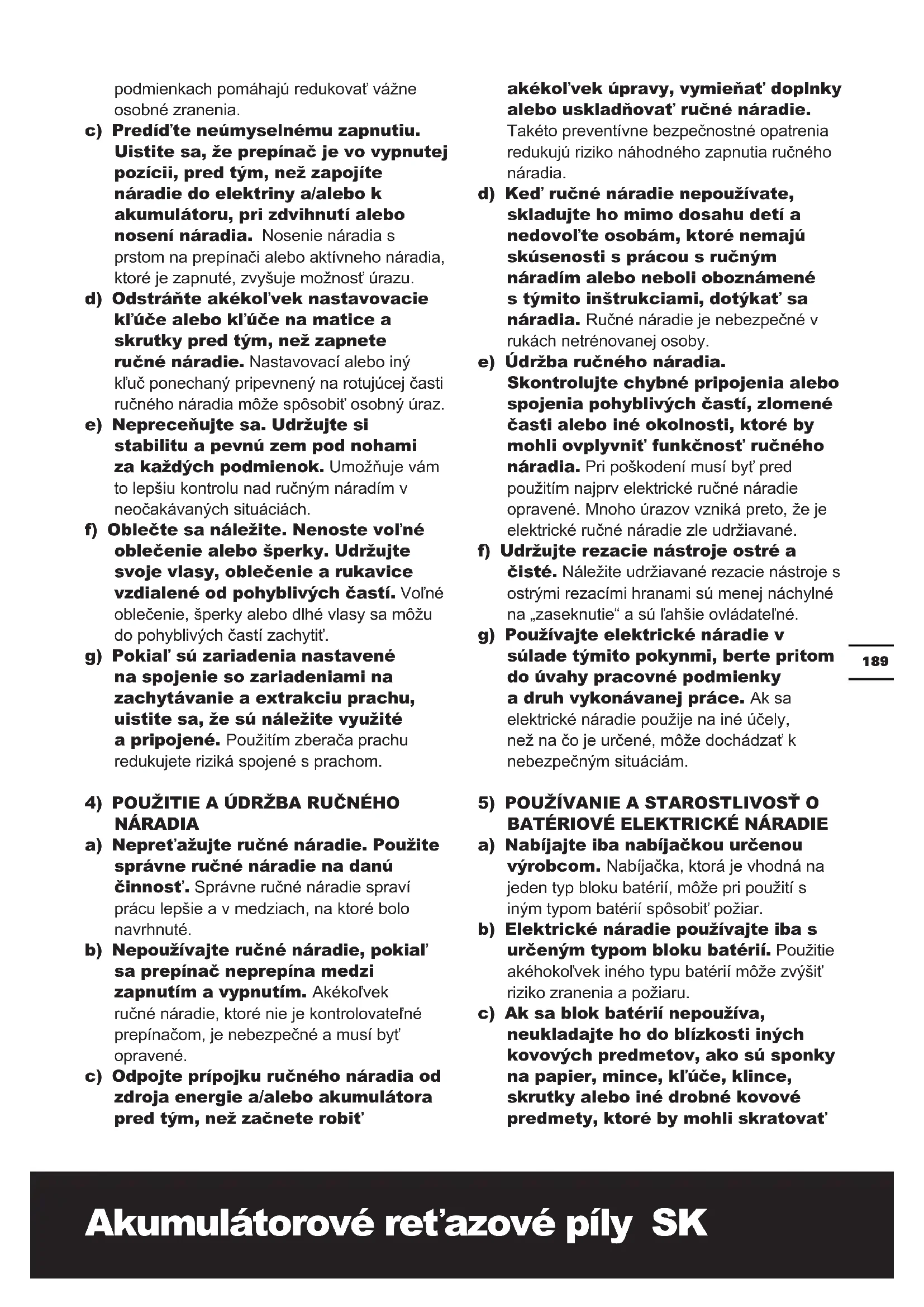

podmienkach pomáhajú redukovať vážne osobné zranenia.

Nosenie náradia s prstom na prepínači alebo aktívneho náradia, ktoré je zapnuté, zvyšuje možnosť úrazu.

Nastavovací alebo iný kľuč ponechaný pripevnený na rotujúcej časti ručného náradia môže spôsobiť osobný úraz.

Umožňuje vám to lepšiu kontrolu nad ručným náradím v neočakávaných situáciách.

Voľné oblečenie, šperky alebo dlhé vlasy sa môžu do pohyblivých častí zachytiť.

Správne ručné náradie spraví prácu lepšie a v medziach, na ktoré bolo navrhnuté.

Akékoľvek ručné náradie, ktoré nie je kontrolovateľné prepínačom, je nebezpečné a musí byť opravené.

Takéto preventívne bezpečnostné opatrenia redukujú riziko náhodného zapnutia ručného náradia.

Ručné náradie je nebezpečné v rukách netrénovanej osoby.

Pri poškodení musí byť pred použitím najprv elektrické ručné náradie opravené. Mnoho úrazov vzniká preto, že je elektrické ručné náradie zle udržiavané.

Náležite udržiavané rezacie nástroje s ostrými rezacími hranami sú menej náchylné na „zaseknutie“ a sú ľahšie ovládateľné.

Ak sa elektrické náradie použije na iné účely, než na čo je určené, môže dochádzať k nebezpečným situáciám.

Nabíjačka, ktorá je vhodná na jeden typ bloku batérií, môže pri použití s iným typom batérií spôsobiť požiar.

Použitie akéhokoľvek iného typu batérií môže zvýšiť riziko zranenia a požiaru.

Skratovanie kontaktov batérie môže viesť k popáleninám alebo vzniku požiaru.

Ak sa kvapalina dostane do očí, ihneď vyhľadajte lekársku pomoc. Kvapalina, ktorá unikla z batérie, môže spôsobiť podráždenie a poleptanie.

Výsledkom bude trvalá bezpečnosť pri práci s elektrickým náradím.

Pri práci s reťazovou pílou môže jediný okamih nepozornosti mat za následok to, že Vám pílová retaz zachytí odev alebo niektorú čast tela.

Držanie retazovej píly pri práci iným spôsobom zvyšuje riziko poranenia a nesmie sa používat.

Kontakt pílovej reťaze s elektrickým vedením, ktoré je pod prúdom, môže dostať pod prúd aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom.

Vhodné ochranné pracovné oblečenie znižuje nebezpečenstvo poranenia odletujúcimi trieskami a následky náhodného dotyku retazovej píly.

Šmykľavý alebo nestabilný podklad môže viest pri používaní rebríkov k strate kontroly nad rovnováhou a nad retazovou pílou.

Keď sa toto napätie uvoľní do vlákien dreva, môže napnutý konár trat obsluhujúcu osobu a/alebo jej vytrhnút retazovú pílu spod kontroly.

Tento tenký materiál by sa mohol v retazovej píle zachytit a udriet Vás, alebo Vás dostat z rovnovážnej polohy.

Pri prevážaní alebo počas úschovy retazovej píly vždy navlečte ochranný kryt. Starostlivé zaobchádzanie s retazovou pílou znižuje pravdepodobnost neúmyselného dotyku s bežiacou pílovou retazou..

Neodborne napnutá alebo namastená retaz sa môže buď pretrhnút alebo môže zvýšit riziko spätného rázu náradia.

Mastné, zaolejované rukoväte sú šmykľavé a spôsobujú stratu kontroly nad náradím.

Použitie retazovej píly na také práce, na ktoré nie je určená, môže vyvolat vznik nebezpečných situácií.

Spätný úder sa môže vyskytnút vtedy, keď sa hrot vodiacej lišty dotkne nejakého predmetu, alebo keď sa drevo ohne a retazová píla sa v reze zablokuje. Dotyk hrotom vodiacej lišty môže mat v mnohých prípadoch za následok neočakávanú reakciu smerujúcu dozadu, pri ktorej sa vodiaca lišta vymrští smerom hore a smerom k obsluhujúcej osobe. Zablokovanie pílovej retaze na hornej hrane vodiacej lišty môžu lištu prudko vymrštit smerom k obsluhujúcej osobe. Každá z týchto reakcií môže mat za následok stratu Vašej kontroly nad pílou, následkom čoho by ste sa mohli tažko zranit. Nespoliehajte sa výlučne iba na tie bezpečnostné prvky, ktoré sú súčastou konštrukcie retazovej píly. Ako používateľ retazovej píly by ste mali vykonat rozličné opatrenia, aby ste mohli pracovat bez úrazov a zranení. Spätný ráz je následkom nesprávneho alebo chybného používania ručného elektrického náradia. Vhodnými preventívnymi opatreniami, ktoré popisujeme v nasledujúcom texte, mu možno zabránit:

V prípade uskutočnenia vhodných opatrení môže obsluhujúca osoba sily spätného rázu zvládnut. Retazovú pílu nikdy nepúštajte z rúk.

Nesprávne náhradné vodiace lišty a pílové retaze môžu mat za následok roztrhnutie retaze alebo vyvolat spätný ráz.

Príliš nízke obmedzovače hĺbky zvyšujú možnost vzniku spätného rázu.

Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar.

Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárať riziko spôsobenia požiaru.

VÝSTRAHA Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod. Používajte ochranu sluchu Používajte ochranné prostriedky zraku Používajte protiprachovú masku Nevystavujte toto zariadenie vlhkosti Nevystavujte dažďu alebo vode Nespaľujte ich Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu. Tento výrobok je označený symbolom vzťahujúcim sa na likvidáciu elektrického a elektronického odpadu. Znamená to, že sa tento výrobok nemá likvidovať spolu s ostatným domovým odpadom a je nutné ho odovzdať do zberného zariadenia, ktoré je v súlade so smernicou EÚ 2002/96/ ES. Následne bude recyklovaný alebo rozobratý, aby sa znížil jeho vplyv na životné prostredie. Elektrické a elektronické zariadenia môžu byť nebezpečné pre životné prostredie a ľudské zdravie, keďže obsahujú nebezpečné látky.193

Výrobok je určený na stínanie stromov ako aj na rezanie kmeňov, konárov, drevených nosníkov, hranolov a dosák a pod. a dá sa používat na rezanie v pozdĺžnom a priečnom smere vláken dreva. Toto náradie nie je vhodné na rezanie minerálnych materiálov.

1. Všetky súčiastky starostlivo rozbaľte.

2. Motorovú reťazovú pílu položte na vhodnú

3. Použivajte len originálne reťaze WORX, ktoré

sú určené pre lištu s pílovou reťazou.

4. Pílovú retaz (8) založte do obežnej drážky

čepele (7). Dajte pozor, aby ste dodržali správny smer chodu retaze. Porovnajte polohu retaze so symbolom smeru chodu retaze (13) (pozri obr. B). Zabezpečte, aby vačka napínania retaze (17) ukazovala smerom von. (Pozri Obr. A)

5. Články retaze založte okolo retazového kolesa

(12) tak, aby vodiace výstupky čepele (16) nachádzajúce sa pred upevňovacou skrutkou (14) a za ňou zasahovali do pozdĺžneho otvoru čepele (7). (Pozri Obr. B)

6. Skontrolujte, či sú diely správne namontované.

(19) zapadá do drážky v kryte (11). (Pozri Obr.

8. Priskrutkujte kryt (11) so zaisťovacím otočným

gombíkom (10). (Pozri Obr. E)

Napnutie pílovej retaze treba skontrolovat vždy pred začiatkom práce s náradím, po uskutočnení niekoľkých rezov a pri pílení pravidelne. Predovšetkým pri použití úplne novej retaze treba na začiatku rátat so zvýšenou roztažnostou retaze.

1. Retazovú pílu postavte na rovnú položku.

2. Zaisťovací otočný bombík/napínací otočný

gombík reťaze (10) otáčajte doprava, kým nebude otočný gombík pevne zaskrutkovaný. Správne napnutie reťaze sa dosiahne automaticky. Mechanizmus rohatky zabraňuje, aby sa uvoľnilo napnutie reťaze. (Pozri Obr. F1)

3. Preveďte dvojitú kontrolu nastavenia napnutia

pomocou rukoväte automatického napnutia reťaze. Správne napnutie reťaze sa dosiahne vtedy, keď sa reťaz (8) dá v strede zodvihnúť z lišty na pílovú reťaz približne o 3-6mm (články reťaze musia zostať priamo v lište). Pri dvíhaní reťaze jednou rukou využívajte hmotnosť motorovej reťazovej píly. (Pozri Obr. F2) Pomocou skrutkovača posuňte reťaz po vodiacej lište, aby ste sa uistili, či nie je niekde zauzlená. Reťaz by sa mala voľne otáčať. (Pozri Obr. F3)

4. Keď sa reťaz uvoľní, úplne vyskrutkujte

napínací otočný gombík reťaze a potom kryt znovu pevne naskrutkujte so zaisťovacím otočným gombíkom.194

Životnost retaze a jej rezný výkon závisia od optimálneho mastenia retaze. Z tohto dôvodu sa počas používania retazovej píly automaticky mastí olejom na retazové píly.

1. Retazovú pílu postavte na vhodnú podložku

tak, aby sa uzáver olejovej nádržky (4) nachádzal hore.

2. Pomocou handričky vyčistite okolie uzávera

olejovej nádržky a uzáver odskrutkujte.

3. Do nádržky nalejte olej pre motorové reťazové

píly. ISO VG32 Na mazanie lišty a reťaze môžete použiť olej ľubovoľnej značky.

Správne fungovanie automatickej maznice je možné skontrolovať spustením reťazovej píly a nasmerovaním špičky vodiacej lišty (7) smerom ku kúsku kartónu alebo papieru umiestneného na zemi. Ak na sa na kartóne olejová škvrna zväčšuje, maznica pracuje správne. Ak sa na kartóne olejová škvrna neobjaví, a to aj napriek tomu, že je olejová nádržka plná, obráťte sa na zákaznícky servis WORKS alebo na autorizovaného servisného zástupcu WORKS. Nedotýkajte sa reťazou zeme. Dodržiavajte bezpečnú vzdialenosť 30cm.

Batéria NIE JE NABITÁ a pred použitím je potrebné ju úplne nabiť. Nabíjačka sa dodáva s jednotkou lítiových batérií osadených v náradí. Nepoužívajte iný typ nabíjačky.

Iónovo-lítiová batéria je chránená proti úplnému vybitiu. Keď sa batéria vybije, ochranný obvod vypne náradie. Držiak nástroja sa prestane otáčať. V teplom prostredí alebo po intenzívnom nasadení sa jednotka batérií natoľko zahreje, že sa nedá ihneď nabíjať. Pred začatím nabíjania nechajte batériu vychladnúť.

Stlačte uvoľňovacie tlačidlo akumulátorového bloku a dajte dolu akumulátor z reťazovej píly. Po nabití zastrčte akumulátor do určeného vybrania na jeho pripojenie (Pozri Obr. G). Stačí jednoducho stlačiť a mierne pritlačiť tak, aby ste počuli cvaknutie. Pohľadom skontrolujte, či je akumulátor úplne zastrčený.195

LED diódový indikátor trvalo sníma a zobrazuje stav nabitia akumulátoru nasledujúcim spôsobom: Stlačte tlačidlo POWERTEST, kontrolka zostane svietiť. Ak svietia tri zelené kontrolky, akumulátor je úplne nabitý. Ak svietia dve kontrolky ( ), akumulátor je v stredne nabitom stave. Ak svieti iba jedna zelená kontrolka ( ), akumulátor je takmer vybitý.

Pílu zapnite tak, že stlačíte odisťovacie tlačidlo (3) a potom úplne stlačte a podržte vypínač ON/ OFF (Zapnúť/Vypnúť) (2). Teraz sa môže uvoľniť odisťovacie tlačidlo (3). Pílu vypnite tak, že uvoľníte vypínač ON/OFF (Zapnúť/Vypnäť) (2).

1. Do reťazovej píly vložte akumulátor. (Pozri

2. Skontrolujte, či rezaná časť kmeňa neleží

na zemi. Tým zabránite kontaktu reťaze (8) so zemou a vedenie rezu naprieč kmeň. Kontakt reťaze so zemou, ak je v chode, je nebezpečný a spôsobuje jeho otupenie.

3. Na bezpečné uchopenie píly vždy používajte

obe ruky. Vždy používajte ľavú ruku na uchopenie prednej rukoväti a pravú ruku na uchopenie zadnej rukoväti. Pílu držte pevne. Palec a prsty musia byť ovinuté okolo rukoväte píly. (Pozri Obr. K).

4. Skontrolujte, či máte pevný postoj. Chodidlá

pravým palcom úplne stlačte zaisťovacie tlačidlo (3) a stlačte spúšť píly. Týmto spôsobom pílu spustíte. Pílu vypnete uvoľnením stlačenia spúšte. Skôr než začnete rezať, skontrolujte, či píla beží na plné otáčky.

6. Na začiatku rezania položte pomaly otáčajúcu

sa reťaz na rezané drevo. Držte pílu pevne na mieste, aby sa zabránilo možnému odskakovaniu alebo kĺzaniu (bočný posun) píly.

7. Pílu veďte s miernym prítlakom a nevyvíjajte

na ňu nadmernú silu. Motor by sa preťažil a mohlo by dôjsť k jeho spáleniu. Nastavením správnych otáčok bude práca prevedená lepšie a bezpečnejšie.

8. Pílu vyťahujte zo zárezu pri plných otáčkach.

Pílu zastavíte uvoľnením spínača On/Off (zap./vyp.). Pred položením píly na zem skontrolujte, či sa reťaz úplne zastavila.

9. Skúšajte na zvyškových kusoch kmeňov

na bezpečnom pracovnom mieste, kým si neosvojíte správnu techniku rezania s ľahkosťou, plynulým pohybom a so stabilnou rýchlosťou prevádzania rezu.

Táto píla je vybavená reťazou s nízkym spätným rázom a tiež vodiacou lištou s redukciou spätného rázu. Obe tieto súčasti redukujú možný spätný ráz. K spätnému rázu však u tejto píly môže dôjsť. Nasledujúce kroky pomôžu zníži riziko vzniku spätného nárazu.

spočívať na rukoväti.

• Na píle musia byť všetky bezpečnostné prvky na svojich miestach. Uistite sa, že správne fungujú.

• Keď je reťaz v pohybe, predná časť vodiacej lišty sa nesmie ničoho dotýkať.

• Nikdy sa nepokúšajte rezať dva kmene zároveň. Vždy režte iba jeden kmeň.

• Prednú časť vodiacej lišty nezabárajte ani nerobte boký rez (zabáranie do dreva prednou časťou vodiacej lišty).

• Dávajte pozor na posúvanie dreva a ďalšie sily, ktoré môžu reťaz zovrieť.

• Pri opätovnom vkladaní píly do predchádzajúceho rez buďte mimoriadne opatrní.

• Používajte iba reťaz a vodiacu lištu s nízkym spätným rázom dodanú s touto reťazovou pílou.

• Pílu nepoužívajte, keď je reťaz tupá alebo uvoľnená. Reťaz udržujte ostrú a správne napnutú.

1. Pílu používajte iba vtedy, keď máte pevný

2. Pílu držte na pravej strane vášho tela (Pozri

dosiahnuť plné otáčky.

4. Skôr než začnete rezať, upnite pílu k drevu

pomocou upínacieho zubu (9).

5. Pri rezaní používajte upínací zub ako bod

páky (a). (Pozri Obr. M)

6. Nepoužívajte reťazovú pílu s úplne

roztiahnutými rukami, nesnažte sa rezať ťažko dosiahnuteľné miesta alebo pri rezaní stáť na rebríku (Pozri Obr. N).

Ak sa nachádza drevo na oboch stranách, odrežte z kmeňa najprv zhora (Y) jednu tretinu priemeru a potom na tom istom mieste prerežte kmeň zdola (Z) , aby ste sa vyhli rozštiepeniu a zablokovaniu píly. Vyhýbajte sa pritom kontaktu píly so zemou. Ak sa nachádza drevo len na jednej strane, odrežte z kmeňa najprv zhora (Y) jednu tretinu priemeru smerom hore a potom na tom istom mieste prerežte kmeň zhora (Z), aby ste sa vyhli rozštiepeniu a zablokovaniu píly.

Ak súčasne orezávajú konáre a vytínajú stromy dve alebo viaceré osoby, mala by sa vzdialenost medzi jednotlivými stínajúcimi a orezávajúcimi osobami rovnat minimálne dvojnásobku výšky vytínaného stromu. Pri vytínaní stromov treba dávat pozor na to, aby neboli vystavené nebezpečenstvu žiadne iné osoby, aby padajúci strom nezasiahol žiadne prívodné vedenie a nespôsobil ani žiadne vecné škody. Ak by hrozilo, že padajúci strom môže zasiahnut elektrické vedenie, treba o tom ihneď informovat kompetentný energetický podnik. Pri vykonávaní pílenia na svahu by sa mala osoba obsluhujúca retazovú pílu zdržiavat v teréne nad padajúcim stromom, pretože po páde sa strom pravdepodobne skotúľa alebo zošmykne dole svahom. Pred samotným zotatím stromu si treba197

naplánovat únikovú cestu a v prípade potreby si takúto cestu uvoľnit. Úniková cesta by mala viest od očakávanej línie pádu stromu šikmo smerom dozadu. Pred zotatím stromu treba zobrat do úvahy sklon stromu, polohu väčších konárov a smer fúkania vetra, aby sa mohol spoľahlivo odhadnút budúci smer pádu stromu. Odstráňte zo stromu nečistotu, kamene, voľnú kôru, klince, skoby a drôt. Vypíľte v pravom uhle k smeru pádu stromu zásek (X - W) do hĺbky 1/3 priemeru kmeňa stromu. Najprv urobte dolný vodorovný rez záseku. Tým sa zabráni zablokovaniu pílovej retaze alebo vodiacej lišty pri vykonávaní druhého rezu záseku. Hlavný rez (Y) treba nasadit minimálne 50 mm nad vodorovným rezom záseku. Hlavný rez vykonávajte rovnobežne k vodorovnému rezu záseku. Vodorovný rez urobte len do takej hĺbky, aby zostal stát ešte jeden trnož (podstolina), ktorý by mohol pôsobit ako otočný pánt. Tento trnož zabráni tomu, aby sa strom pri páde otočil a spadol nevhodným smerom. Neprepíľte túto trnož. Pri približovaní sa hlavného rezu k trnožu by mal strom začat padat. Ak sa ukazuje, že strom možno nespadne do požadovaného smeru alebo sa nakloní spät a zablokuje pílovú retaz, vykonávanie hlavného rezu prerušte a na otvorenie rezu a na presun stromu do požadovanej línie pádu použite kliny z dreva, plastu alebo z hliníka. Keď strom začína padat, vytiahnite retazovú pílu z rezu, vypnite ju, položte a naplánovanou únikovou cestou nebezpečný priestor opustite. Dávajte pozor na spadnuté konáre a nepodknite sa. Zarazením klinu (Z) do vodorovného rezu treba teraz strom donútit spadnút. Keď strom začína padat, dávajte pozor na padajúce vetvy a konáre.

Pod týmto pojmom rozumieme odrezanie konárov zotatého stromu. Pri odstraňovaní konárov nechajte najprv nedotknuté tie väčšie konáre, ktoré smerujú dole a podopierajú strom. Menšie konáre odrezávajte podľa obrázka jedným rezom. Tie konáre, ktoré sú z nejakého dôvodu pod napätím, treba odrezávat zdola smerom hore, aby ste zamedzili zablokovaniu retazovej píly.

Pod týmto pojmom rozumieme delenie zotatého stromu na časti. Dávajte pozor na pevný postoj a na rovnomerné rozdelenie váhy Vášho tela na obe nohy. Ak je to možné, mal by byt kmeň podložený konármi, hranolmi alebo klinmi a mal by byt podopretý. Postupujte podľa jednoduchých pokynov pre jednoduché rezanie. Keď je podopretá celá dĺžka kmeňa podľa obrázka, reže sa zhora. Keď je kmeň stromu podopretý podľa obrázka na jednej strane, odreže sa najprv 1/3 priemeru kmeňa stromu z dolnej strany a potom sa z hornej strany odreže do výšky dolného rezu zvyšok. (Pozri Obr. S) Keď je kmeň stromu podopretý podľa obrázka na oboch koncoch, odreže sa najprv 1/3 priemeru kmeňa stromu z hornej strany a zvyšok sa potom z dolnej strany odreže do výšky horného rezu. (Pozri Obr. T)

Dodržujte pokyny na údržbu uvedené v tomto návode. Správne čistenie a údržba reťaze píly (8) a vodiacej lišty (7), a tiež celej píly, môžu znížiť šance na vznik spätného rázu. Po každom použití píly vykonajte jej kontrolu a údržbu. Týmto spôsobom predĺžite prevádzkovú životnosť vašej píly. Dokonca aj pri použití píly so správne nabrúsenou reťazou sa môže po každom nabrúsení zvýšiť riziko spätného rázu.

1. V nasledujúcich prípadoch vyberte z píly batériu:

• Ak sa píla nepoužíva.

• Pred presunom z jedného miesta na druhé

• Pred vykonávaním údržby.

• Pred výmenou príslušenstva alebo doplnkov, ako sú reťaz píly a vodiaca lišta.

2. Pred každým a po každom použití skontrolujte

na píle. Pílu dôkladne skontrolujte, či nedošlo k poškodeniu ochranného krytu alebo iného dielu. Skontrolujte, či nedošlo k akémukoľvek poškodeniu, ktoré by mohlo ovplyvniť bezpečnosť obsluhy alebo prevádzku píly. Skontrolujte, či nedošlo k vychýleniu alebo rozpojeniu pohyblivých častí píly. Skontrolujte, či nedošlo k zlomeniu alebo poškodeniu niektorých dielov. Reťazovú pílu nepoužívajte, ak má poškodenie vplyv na bezpečnosť alebo prevádzku. Poškodenie nechajte opraviť v autorizovanom servisnom stredisku. Miesta autorizovaných servisných stredísk nájdete na internetovej stránke www.worx.com

3. Vykonávajte dôkladnú údržbu reťazovej píly.

• Nikdy pílu nevystavujte na daždi.

• Dbajte na to, aby bola reťaz píly stále ostrá, čistá a namazaná, čím bude zaručená lepšia a bezpečnejšia prevádzka.

• Dbajte na to, aby boli všetky skrutky a matice riadne utiahnuté.

4. Pri vykonávaní servisu vždy používajte iba

originálne náhradné diely.

5. Ak pílu nepoužívate, vždy ju uskladňujte.

• Na vysokom alebo uzamykateľnom mieste, mimo dosahu detí.

Pre maximálnu životnosť vodiacej lišty je odporučená nasledujúca údržba. Nosné koľajnice vodiacej lišty, ktoré nesú reťaz, by mali byť vyčistené pred uskladnením píly alebo ak sú reťaz alebo vodiace lišty zanesené nečistotou. Koľajnice by sa mali vyčistiť po každom zosadení reťaze. Po uplynutí každých 5 hodín prevádzky vodiacu lištu pretočte tak, aby jej horná strana bola ďalej spodná a naopak.

a reťaz. (pozri kapitola ZOSTAVENIE)

2. Z koľajníc vodiacej lišty odstráňte nečistoty

pomocou drôtenej kefy, skrutkovača alebo podobného vhodného náradia. (Pozri Obr. V)

• Rezy na jednej strane alebo pod uhlom.

• Píla bola pri reze tlačená silou.

Pilník Hrany koľajnice a Klzkej doštičky s pravým uhlom Opotrebovaná drážka Správny tvar drážky Vymeňte vodiacu lištu, ak je drážka opotrebovaná, vodiaca lišta je ohnutá alebo prasknutá, alebo ak sa vyskytne nadmerné zahrievanie alebo štiepenie koľajníc. Ak je nutná výmena, používajte iba vodiace lišty špecikované pre vašu pílu v zozname náhradných dielov alebo na štítku vašej reťazovej píly.

Skontrolujte pílovú reťaz a čepeľ podľa odseku „Napnutie pílovej reťaze”. Vodiaca drážka čepele sa po určitom čase opotrebuje. Pri výmene pílovej reťaze otočte čepeľ o 180°, aby ste vyrovnali jej opotrebovanie. Skontrolujte hnacie ozubené koleso. Ak je opotrebované alebo poškodené z dôvodu napnutia, požiadajte o výmenu oprávneného servisného zástupcu. Ak je lišta na pílovú reťaz opotrebovaná alebo poškodená, odmontujte z lišty napínaciu západku reťaze tak, že skrutku uvoľníte otáčaním doľava. Potom napínaciu západku založte na novú lištu a utiahnite skrutku otáčaním doprava. Vyčnievajúca časť západky (a) musí zapadať do otvoru v lište. (Pozri Obr. W)

Dbajte na to, aby bola reťaz píly stále ostrá. Vaša píla bude rezať rýchlejšie a bezpečnejšie. Tupá reťaz píly bude spôsobovať zbytočne veľké opotrebovanie hnacieho reťazového kolesa, vodiacej lišty, reťaze píly a motora. Ak musíte reťaz píly tlačiť do dreva silou a ak vzniká pri rezaní iba prach s niekoľkých veľkými trieskami, reťaz píly je tupá.

Počas vykonávania údržby alebo servisu tohoto náradia používajte pevné ochranné rukavice. Pred vykonávaním servisu alebo údržby píly vždy vytiahnite akumulátor. Pri mazaní reťazového kolesa reťaz alebo lištu nie je nutné odstrániť.

otvoru a vtláčajte mazivo, kým sa neobjaví na vonkajšom okraji zubu reťazového kolesa. (Pozri Obr. X)

3. Ak chcete otočiť kolesom reťaze, uvoľníte

zarážku reťaze a rukou reťaz čiastočne vytiahnite tak, aby strana kolesa reťaze, ktorá nie je namazaná bola v rovine s otvorom na mazanie. Postup mazania opakujte.

Tvarované teleso reťazovej píly vyrobené z plastu vyčistite pomocou mäkkej kefy a čistou handričkou. Nesmiete používať vodu ani žiadne rozpúšťadlá a leštiace prostriedky. Odstráňte všetky nečistoty, predovšetkým usadené na vzduchových štrbinách motora. Po používaní v trvaní 1 až 3 hodiny demontujte kryt, čepeľ a reťaz a vyčistite ich pomocou kefky. Priestor pod krytom, reťazové koleso a upevnenie čepele vyčistite od všetkých usadenín pomocou kefy. Olejovú dýzu vyčistite pomocou čistej handričky. Ak budete reťazovú pílu dlhší čas skladovať, vyčistite predtým pílovú reťaz a čepeľ. Reťazovú pílu skladujte na bezpečnom a suchom mieste mimo dosahu detí. Neklaďte na ručné elektrické náradie žiadne predmety. Aby ste zabránili vytečeniu oleja, postarajte sa o to, aby bolo náradie odložené vždy vo vodorovnej polohe (skrutka uzáveru plniaceho otvoru 4 smeruje hore). Pred odložením do pôvodného obalu treba nádržku na olej do posledného zvyšku vyprázdniť.200

Tento výrobok je označený symbolom vzťahujúcim sa na likvidáciu elektrického a elektronického odpadu. Znamená to, že sa tento výrobok nemá likvidovať spolu s ostatným domovým odpadom a je nutné ho odovzdať do zberného zariadenia, ktoré je v súlade so smernicou EÚ 2002/96/ES. Následne bude recyklovaný alebo rozobratý, aby sa znížil jeho vplyv na životné prostredie. Elektrické a elektronické zariadenia môžu byť nebezpečné pre životné prostredie a ľudské zdravie, keďže obsahujú nebezpečné látky.

Reťazová píla nefunguje Reťazová píla nefunguje Vybitá batéria Poškodená poistka Nabite batériu Vymeňte poistku Reťazová píla pracuje prerušovane Uvoľnený niektorý externý kontakt Uvoľnený niektorý interný kontakt Porucha vypínača Vyhľadajte autorizovanú servisnú opravovňu Bosch Vyhľadajte autorizovanú servisnú opravovňu Bosch Vyhľadajte autorizovanú servisnú opravovňu Bosch Pílová reťaz je suchá V olejovej nádržke niet oleja Odvzdušňovanie uzáveru olejovej nádržky je upchaté Výtokový kanálik oleja je upchatý Doplniť olej Vyčistiť uzáver olejovej nádržky Prečistiť výtokový kanálik oleja Brzda spätného rázu/ dobehová brzda Reťaz nie je brzdená Vyhľadajte autorizovanú servisnú opravovňu Bosch Reťaz/vodiaca lišta sú horúce V olejovej nádržke niet oleja Odvzdušňovanie uzáveru olejovej nádržky je upchaté Výtokový kanálik oleja je upchatý Napnutie reťaze je príliš veľké Reťaz je tupá Doplniť olej Vyčistiť uzáver olejovej nádržky Prečistiť výtokový kanálik oleja Nastaviť napnutie reťaze Nabrúsiť reťaz, alebo ju nahradiť novou Pílová reťaz beží trhavo, vibruje, alebo nepíli správne Napnutie reťaze je príliš slabé Reťaz je tupá Reťaz je opotrebovaná Zuby pílovej reťaze majú nesprávny smer Nastaviť napnutie reťaze Nabrúsiť reťaz, alebo ju nahradiť novou Reťaz vymeniť Pílovú reťaz premontovať tak, aby mali zuby korektný smer Nepoužívajte nástroje s poškodenými vypínačmi ON/OFF (Zapnúť/Vypnúť) alebo poškodenú brzdu spätného nárazu (ochranný kryt ruky). V prípade iných typov technických závad zavolajte na linku pomoci alebo kontaktujte miestne servisné stredisko.201

Funkcia: R Zodpovedá nasledujúcim smerniciam:

Poverený úradný orgán

2000/14/ES v novelizácii 2005/88/ES: - Postup vyhodnotenia zhody podľa - Meraný akustický výkon - Deklarovaný zaručený akustický výkon

Spĺňa posudzované normy:

Osoba zodpovedajúca za technickú dokumentáciu:
