Producttype	Elektrische grasmaaier
Merk	Worx
Model	WG705E
Nominale spanning	220-240 V ~ 50/60 Hz
Nominaal vermogen	1000 W
Onbelast toerental	3500 tpm
Snijbreedte	32 cm
Snijhoogte	20-60 mm (3 standen)
Capaciteit van de opvangbak	30 L
Dubbele isolatie	Ja (klasse II)
Gewicht van de machine	9 kg
Geluidsdrukniveau (LpA)	77,5 dB(A), onzekerheid K=3 dB(A)
Geluidsvermogenniveau (LwA)	89,3 dB(A)
Gemeten trilling	2,4 m/s², onzekerheid K=1,5 m/s²
Maaibladtype	Ronddraaiend metalen mes
Voedingstype	Netvoeding met voedingskabel
Functie voor achteruitwerpen	Ja (maaien zonder opvangbak)
Indicator voor volle opvangbak	Ja (drijvende deksel)
Inklapbare handgreep	Ja (voor opbergen)
Motorbeveiliging	Veiligheidsschakelaar bij overbelasting
Onderhoud	Reinigen met een droge doek; vervang het mes na 50u of 2 jaar
Reserveonderdelen	Mes, opvangbak, handgrepen (verkrijgbaar bij Worx)

Veelgestelde vragen - WG705E WORX

Hoe monteer ik de handgreep van de Worx WG705E grasmaaier?

Plaats de onderste handgreep in de gaten van de behuizing en draai de schroeven vast. Bevestig de bovenste handgreep met de bouten en de nokhendels. Bevestig de kabels met de meegeleverde kabelbinders.

Hoe stel ik de snijhoogte in op de WG705E?

Wacht voordat u de hoogte instelt tot het mes volledig tot stilstand is gekomen. Pak een wiel vast en trek het uit zijn gleuf, plaats het vervolgens terug op de gewenste hoogte (20, 40 of 60 mm). Herhaal dit voor alle wielen.

Wat moet ik doen als de grasmaaier tijdens het gebruik stopt?

Het kan te wijten zijn aan overbelasting of een geblokkeerd mes. Haal de stekker uit het stopcontact, laat de hendel los en verwijder eventuele obstakels. Als het probleem aanhoudt, verhoog dan de snijhoogte.

Hoe vervang ik het maaiblad van de Worx WG705E?

Haal de stekker uit het stopcontact en draag handschoenen. Houd het mes vast en draai de bout los tegen de klok in. Vervang het mes en draai het stevig vast zonder te forceren. Herhaal na 50u maaien of 2 jaar.

De grasmaaier maakt een abnormaal geluid, wat moet ik doen?

Stop onmiddellijk de grasmaaier en haal de stekker uit het stopcontact. Controleer of het mes niet beschadigd of uit balans is. Reinig de ventilatiesleuven. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

Kan ik de grasmaaier op een helling gebruiken?

Ja, maar maai dwars op de helling, nooit omhoog of omlaag. Loop, ren niet, en wees voorzichtig bij het veranderen van richting. Vermijd te steile hellingen.

Hoe leeg ik de opvangbak van de WG705E?

Til de veiligheidsklep op, houd deze omhoog en verwijder de grasopvangzak aan de handgreep. Leeg deze en plaats hem terug, zorg ervoor dat hij goed vastklikt.

Wat betekenen de symbolen op de grasmaaier?

Lees de handleiding voor gebruik. Houd anderen op afstand. Het mes blijft draaien na het stoppen: wacht tot het volledig stopt. Haal de stekker uit het stopcontact voor onderhoud. Draag indien nodig gehoorbescherming.

Hoe berg ik de Worx WG705E grasmaaier op?

Maak de machine schoon met een zachte borstel. Vouw de handgrepen in door de vleugelmoeren los te draaien. Berg het op een droge plaats op. Gebruik de transporthendel (10) om hem te verplaatsen.

Welk type verlengkabel moet ik gebruiken met de WG705E?

Gebruik een kabel die geschikt is voor buitengebruik, met een voldoende doorsnede voor 1000W. Sluit aan op een stopcontact dat beveiligd is met een aardlekschakelaar (RCD) van maximaal 30 mA. Laat de kabel niet in de buurt van de messen komen.

GEBRUIKSAANWIJZING WG705E WORX

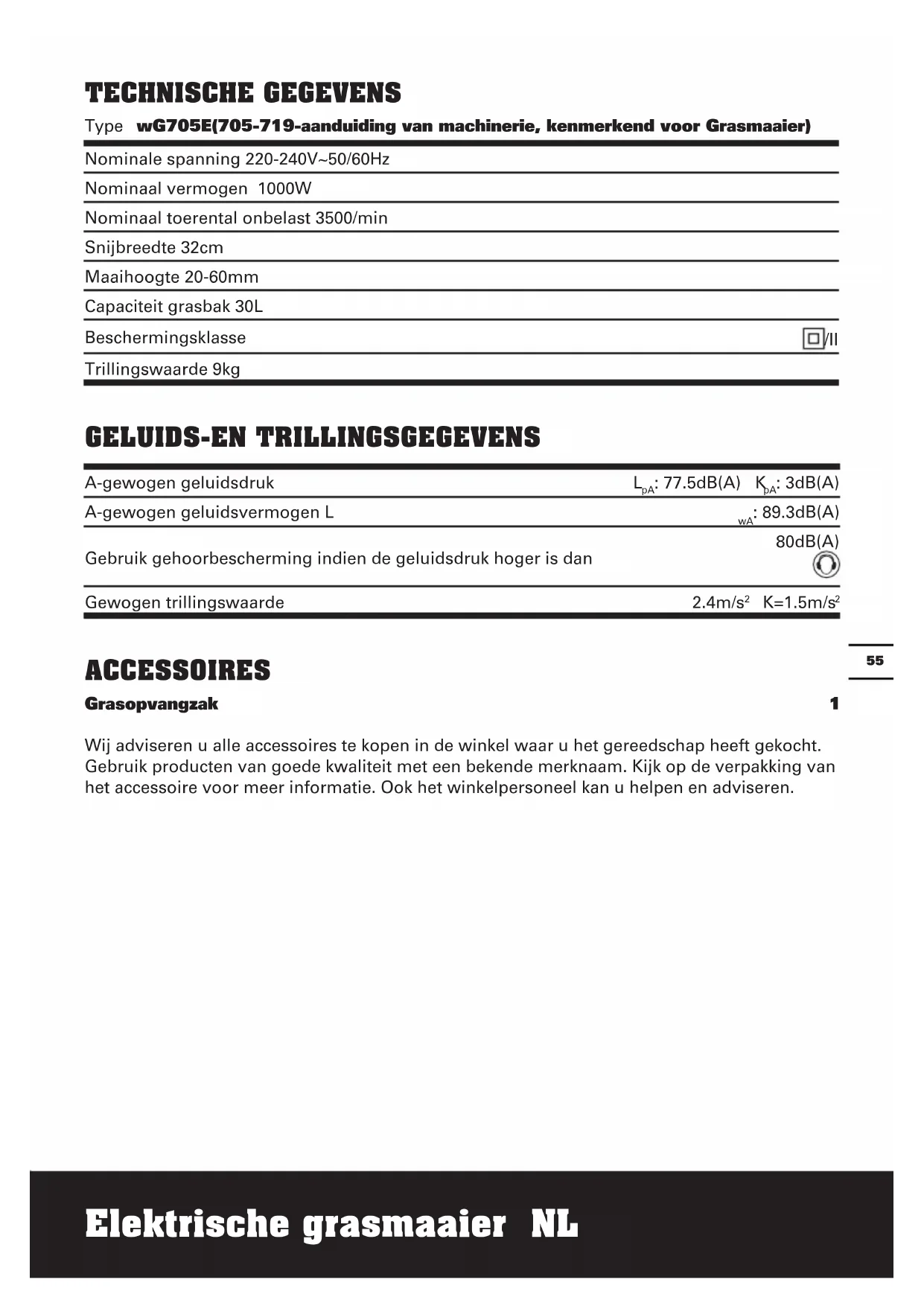

Type wG705E(705-719-aanduiding van machinerie, kenmerkend voor Grasmaier)

Nominale spanning 220-240V~50/60Hz

Nominaal vermogen 1000W

Nominaal toerental onbelast 3500/min

Snijbreedte 32cm

Maaihoogte 20-60mm

Capaciteit grasbak 30L

Beschermingsklasse

Trillingswaarde 9kg

GELUIDS-EN TRILLINGSGEJEENS

A-gewogen geluidsdruk	LpA: 77.5dB(A)	KpA: 3dB(A)
A-gewogen geluidsvermogen L		wA: 89.3dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan		80dB(A)
Gewogen trillingswaarde	2.4m/s2	K=1.5m/s2

ACCESSIONS

Grasopvangzak

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien

u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieme of mentale capaciteiten of een verminderd waarnemingsvermögen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen要去en ondertoezicht worden gehonden om te verzekeren dat ze nicht met het apparaat spelen.

Wanneer de stroomtoevoerdraad beschadigd is, dient deze verrangen te worden door de fabrikant, de reparatiedienst of een soortgelijk bevoegde person, om zo bevaren te voorkomen.

TRAINING

a) Lees de instructies zorgvuldig door. Maak uzelfbekend met de bediening en het juiste gebruik van het apparatusat.
b) Laat nooit kinderen of mensen die nicht bekend zijn met denen instructies het apparaat gebruiken. Plaatselijke bepalingen können een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wonneer er mensen, met name kinderen, of huisdieren in de buurt zich.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevalten en schade die ontstaan met andere personen en hun eigendommen.

VOORBEREIDING

a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat Niet wanner u op blote voeten of op open sandalen/slippers loopt.

b) Inspector de omgeving van de gebruike apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden+kennen worden;
c) Controller voor het gebruik.altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte Niet versleten of beschadigd zich. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren.

BEDIENING

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover möglichn, Niet in nat gras.
c) Zorg er op hellingen algijd voor dat u stevig staat.
d) Loop, ren Niet;
e) Een ronddraiende machine op wielen gebrukt u evenwijdig aan hellingen, nicht op en neer;
f) Wees extra voorzichtig wanner u op hellingen van richting verandert.
g) Maai Niet op zeer steile hellingen.
h) Wees extra voorzichtig wanner u het apparaat blijertui of maar u toe haalt.
i) Stop de messen wanner de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanner het apparaat van enaar het gebied dat gemaad wordt getransporteerd.
j) Gebruik het apparaat nooit wanner beschemkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zich.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Houd geen handen of voeten bij de draaiende onderdelen verwijl de grasmaier in werkig is;
m) Het apparaat Niet optillen of dragen terwijl de motor is ingeschakeld;
n) Haal de stekker uit het stopcontact
- Voordat u de machine contrôle, schoonmaakt of eraan werk;
- Nadat u een vreemd object heeft geraakt. Controller het apparaat op beschadigingen en repareer deze indien nodig;
- Wonneer het apparaat abnormaal begint te

trillen (meteen inspectoren);

ONDERhOuD EN OPSLAG

a) Zorg ervoor dat alle boute, moeren en schroeven stevig aangedraaid zich om er zeker van te zich dat er veilig met het apparatusat gewerkt kan worden;
b) Controller de grasbak regelmatig op slijtage of haltenitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigeneiligkeit;
d) Wees voorzichtig bij het instellen van de machine, zodate er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.

wAARSChuwING:

• Gebruik de grasmaaier nicht als de kabel beschadigd of versleten is.
• Sluit geen beschadigde kabel aan en raak een beschadigde kabel Niet aan voordat de stekker uit het stopcontact is genomen. Een beschadigde kabel kan contact met spanningvoerende delen veroorzaken.
• Raak de messen pas aan als de stekker uithet stopcontact is genomen en de messenvolledig stilstaan.
• Houd verlengsnoeren uit de buurt van de messen. De messen kunnen de kabel beschadigen en contact met spanningvoerende onderdelen peroorzaken.
• Verbreek de verbinding met de netvoeding (neem de stekker uit het stopcontact)
• Als u de machine onbeheard LAST
• Voordat u een blokkade verwijdert,
• Voordat u de machine contrôleert, schoonmaakt of eraan werkdt,
• Als u in aanraking bent gekomen met een vreemd voorwerp,
• Als de machine abnormaal trilt.
  Lees de instructies nauwkeurig door om de machine veilig te konnen bedienen;
  Aanbevelingen:
• Sluit de machine aan op een stopcontact dat beveiligd is met een aardlekschakelaar (RCD) met een aanspreekstroom van hoogstens 30mA .

SYMBOLEN

Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt

Houd omstanders op afstand.

STOP

De messen blijven nog even doordraien nadat de machine isuitgeschakeld.Wacht tot alle onderdelen van de machine helemaal tot stilstand zichgekomen voor u deze aanraakt.

Pas op voor scherpe messen. De messen blijven draaien als de motoruitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht of als de kabel beschadigd is.

Houd de aansluitkabel uit de buurt van de snijmessen.

Veiligheidsklasse

Dit product is gemarkeerd met een symbool betreffende het verwijderen van elektrisch en elektronisch afval. Dat betekent dat het product Niet bij het huisvuil geworpen mag worden, maar een inzamelingspunt要去 worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/CE. Daar wordt het dan gedemonteerd voor recycling, zodate schade aan het milieu beperkt blijft. Elektrische en elektronische apparaten kunn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

GEBRUK VOLGENS BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

MONTAGE

BELANGRIJK! Voordat u de

grasmaier monteren, controleert de

accessoires volgens bovenstaande gegevens, contrôleert u of de accessoires zich aufgerond.

1. DE DUWSTANG MONTEREN (Zie A1, A2, A3)

Verwijder de schroeven (X2) aan beiden zichden van de klep.

1) Stop het onderste deel van de handgreep (8) in de openingsen op de voorziene klep.
2) Maak deze vast met de bijgeleverde schroeven (Zie A1).
3) Bevestig het bovenste deel van de handgreep (6) met de bouten en vergrendel de nokhendel (7) op het onderste deel van de handgreep (8) (Zie A2).

OPMERKING: Zorg dat de bouten volledig

in de handgrepen zitten voordat u het handgreepknoppen bevestigt.

Bevestig de bijgeleverde kabelclips (3) aan het bovenste en onderste deel van de handgreep.

Stop de kabel in de clips en zorg dat er voldoende speling is op de kabel (Zie A3).

2. MONTAGE VAN DE GRASZAK

Monteer de handgreep van de grasbak op de bovenkant van de bak zoals weergegeven in Fig B1-B4.

Stap 1. Duw kort op de voorkant van de handgreep (Zie B2).
Stap 2. Duw dezeervolgensaar voor (Fig B2).
Stap 3. Duw omlaag op de blijker Kant van de handgreep (Zie B2).
Stap 4. Klik verwolgens de plastic clips over het metalen frame (Zie B3).

WAARSCHUWING: Plaats de

handgreep nicht in omgekeerde

richting. Monteer de handgreep zoals getoond in Zie B1.

3. MONTAGE AN DE GRASZAK (Zie C1, C2, C3)

1) Zet de maaier uit, wacht tot het mes stilstaat en verwijder de veiligheidssleutel.
2) Til de veiligheidsklep op, houd hem vast en zorg ervoor dat het insteekdeel voor grasbemesting verwijderd is.
3) Pak de gratzak op met het handvat en zet de gratzak op de onderste haken (a) van het dek van de maaier (Zie C2).
4) Laat de veiligheidskap los zodate de graszak op+zijnplaats blijft. Controller of de graszak stevig bevestigd is (Zie C3).

OPMERKING: Druk de graszak iets maar beneden om te controleren of hij volledig gemonteerd is.

4. VERWIJDEREN/LEEGMAKEN

Houd de grazak vast, til de veiligheidsflap (9) op en monteer de grasbak (5).

WAARSCHUWING: Controller altijd of de veiligheidsflap de uitwerpopening

goed kan aflsuiten voor u het apparaat gebruikt. Til de veiligheidsflap (9) nooit op wanner de grasmaaier worden gebruikt zonder dat de graszak is gemonteerd.

BEDIENING

Steek de stekker in het stopcontact en schakel het apparatusaat in.

De schakelkast is uitgerust met een vergrendelknop om per ongeluk opstarten te voorkomen.

Druk met een hand de veiligheidsknop (D1) in en knijp met de andere hand de schakelhendel (D2) richting het handvat, en LAST daarna de veiligheidsknop los. De machine is nu opgestart. Wacht tot hij op volle snelheid draait voordat u het gras gaat maaien.

STOPPEN

Laat de schakelhendel los.

2. DE SNIJHOOGTE INSTELLLEN (Zie E)

WAARSCHUWING! Wacht tot de grasmaier volledig tot stilstand is

gekomen voordat u de maaihoogte afstelt. De maaimessen blijven nog even doordraien nadat de machine isuitgeschakeld, en een draaiend mes kan ernstig letsel veroorzaken.

Wacht tot alle onderdelen van de machine helemaal tot stilstand zich gekommen voor u deze aanraakt.

Voordat u begint, stelt u de snijhoogte in op de gewenste positie. De grasmaaier kan worden ingesteld op 3 maaihoogtes:tussen 20mm en 60mm

Neem een wiei vast, trek het uit de groef en plaats het terug op de gewenste hoogte. ALLE andere wielen moeten op bezelfde hoogte worden geplaatst.

3. INDICATOR VULNIVEAU GRASZAK (Zie F)

Om uw onmiddelijk te waarschuwen wonneer de graszak vol is, beschikt de maaier over een indicator op de bovenkant van de zak om de vulstatus aan te gehen. Dit ziet er als volgt UIT:

Volle status: flap omlaag (a)

Lege status: flap zwevend (b)

De grasmachine beschicht over een achterafvoer zodate u het gras kunt maaien zonder dat u een opvangbak nodig hebt. Het afval worden aan via de achterafvoer verwijderd.

5. BEWEGEN

Om het maaien te vergemakkelijken, is het het Beste om zich bij de stroomtoevoer te beginnen met maaien en van de stroomtoevoer af te werken. Maai het gazon in een rechte hoek van de stroomtoevoer en plaats het elektriciteitssnoer aan de kant die reeds gemaad is.

OPMERKING: de motor is beschermd door een veiligheidsstop die worden geactiveerd wonneer het blad geblokkeerd raakt of wonneer de motor overbelast is. Wonneer dit zich voordoet, trekt u de stekker uit het stopcontract. Ontrendel de hendel van de schakelaar, verwijder elke obstructie en start de machine opnieuw op. Als de maaier opnieuw gras maait, kurz u de snijhoogte verhogen of de belasting van de motor verminderen.

WAARSCHUWING! Zorg er bij het maaien voor dat de motor Niet te zwaar

draait in moeilijke omstandigheden. Wanner de motor te zwaar draait, zakt de snugheid van de motor en hoort u dat het motorgeluid anders klinkt. Wanner dit gebeurt, dient u te stoppen met maaien, de schakelhendel los te laten en de maaihoogte te verhogen. Wanner u dit Niet doet, kan dat leiden tot beschadiging van de machine.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparatives of onderhoud uitvoert.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doeck. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kuren vonden zichtbaar zich in de ventilatiegleuven. Dit is normal en leidt nicht tot beschadiging van uw gereedschap.

Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

ONDERHOUD VAN HET MES (Zie H)

WAARSCHUWING! Monteer niets en verander ook geen instellengen

wanneer de grasmaaier is aangesloten op de stroomtoevoer. Zorg er.altijd voor dat de schakelaar op uit staat en dat de stekker Niet in het stopcontact zit. Behandel het mes.altijd voorzichtig; scherpe randen+kunnen letselveroorzaken, gebruikaarom handschoenen. Volg deze stappen om het mes te verwijderen en te verrangen.

U heeft tuinhandschoenen (niet bijgeleverd) en een moersleutel (niet bijgeleverd) nodig om het mes te verwijderen. Houd het mes (13) vast en draai de bout (12) van het mestegen de klok in los met een moersleutel.

Verwijder het mes enplaats een neue aan debout.

Zorg ervoor dat het mes op de juiste manier geplaatst is, zoals getoond in figuur H en draai

daarna de bout weeR vast. DRAAI HEM NIET TE STEVIG AAN.

Vernieuw het metalen mes na 50oor maaien of tweeJAar,afhankelijk van wat er eerder is, ongeacht de staat van het mes.

Als er scheurtjes in het mes zitten of het mes beschadigd is, dient u deze te verwangen met een/Neww mes.

OPSLAG: (Zie I)

Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieoppeningen.

Leg de machine op+zijn Kant en kaak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.

Om het opbergen te vergemakkelijken,\ kunt u de vleugelmoeren losdraaien en de\ handvatten opvouwen.

U=kunt de maaier bij de draaggreep (10)
vastnemen.

Zorg ervoor dat snoeren nicht vastzitten of in de war zitten bij het in- en uitvouwen van de handvatten. Laat de handvatten nicht vallen.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbol betreffende het verwijdenen van elektrisch en elektronisch afval. D

betekent dat het product Niet bij het huisvuil geworpen mag worden, maar waar een inzamelingspunt要去 worden gebracht dat voldoet aan de Europese Richtlijn 2002/96/ CE. Daar worden het dan gedemonteerd voor recycling, zodate schade aan het milieu beperkt blijf. Elektrische en elektronische apparaten+knn gevaarlijk zijn voor het milieu en de volksgezondheid aangezien ze gevaarlijke stoffen bevatten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Elektrische grasmaier

Type WG705E(705-719-aanduiding van machinerie, kenmerkend voor Grasmaier)

Functie Gras maaien

Overeenkomt met de volgende richtlijnen, Richtlijn Machines 2006/42/EG

Richtlijn Elektronische Compatibility 2004/108/EG

Directiva respeitantareRoHS 2011/65/EU

Geluidsemissie in het milieu door materieel voor gebruik buitenshuis

2000/14/EG gewijzigd door2005/88/EG

• Procedure beordeling conformiteit volgens: Annex VI

• Niveau gemeten geluidsvermögen 89.3dB(A)

Opgeven, gegardeerde nivea. geluidsvermogen 94dB(A)

• De betrokken aangemelde instantie:

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK

2013/01/04

Leo Yue

POSITEC Kwaliteitsmanager

1. KONTAKTHÄNDTAG

2. SIKKERHEDSKNAP

3. KABELKLEMME

4. INDIKATOR FOR FYLDT GRÅESFANGER

5. GRÅESOPSAMLER

6. ØVERSTE HändTAG

7. LASEGREB

8. NEDERSTE HändTAG

9. SIKKERHEDSKLAP

10. BAREHÄNDTAG

11. MOTORDAEKSEL

12. FASTGÖRINGSSKRUE TIL KNIV (Se H)

13. KNIV (Se H)
