РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WG705E WORX

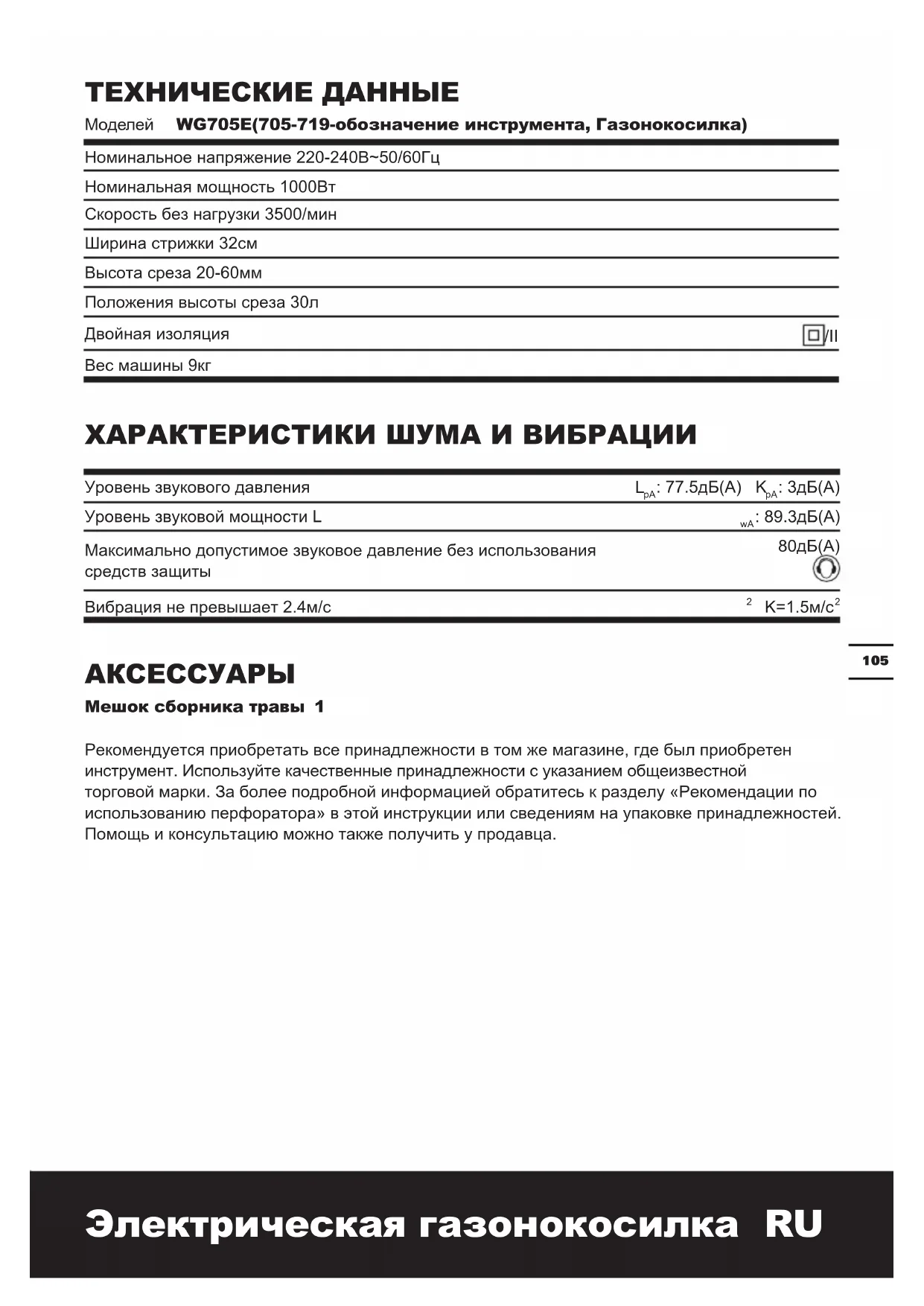

Номинальное напряжение 220-240В~50/60Гц Номинальная мощность 1000Вт Скорость без нагрузки 3500/мин Ширина стрижки 32см Высота среза 20-60мм Положения высоты среза 30л Двойная изоляция /II Вес машины 9кг

Уровень звукового давления

: 3дБ(А) Уровень звуковой мощности L

: 89.3дБ(А) Максимально допустимое звуковое давление без использования средств защиты 80дБ(А) Вибрация не превышает 2.4м/с

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию перфоратора» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.106

Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам.

- Данный аппарат не предназначен для использования людьми (включая детей) с недостаточными физическими, психическими или умственными способностями, необученными или неосведомленными лицами. В случае использования аппарата упомянутыми лицами необходим надзор за ними (или прямые указания по применению) со стороны лица, отвечающего за их безопасность. - Дети в таких случаях должны находиться под наблюдением во избежание баловства или игр с данным аппаратом. Если сетевой шнур поврежден, то, воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные

a) Внимательно прочитайте инструкции. Ознакомьтесь с регуляторами и правильным использованием оборудования; b) Никогда не позволяйте детям или лицам, не ознакомленными с этими инструкциями, работать с газонокосилкой. Местные нормы могут ограничивать возраст оператора; c) Никогда не выполняйте скашивание вблизи людей и, в особенности, детей или домашних животных; d) Помните, что оператор или пользователь несет ответственность за несчастные случаи или опасность для других людей или их собственности.

a) При скашивании, всегда носите надежную обувь и длинные брюки. Не работайте с оборудованием босиком или в открытых

b) Тщательно проверьте место, где предполагается использование оборудования, и удалите все объекты, которые могут отбрасываться машиной; c) Перед использованием всегда проводите осмотр, чтобы убедиться, что лезвие, болты лезвия и режущий узел не изношены или повреждены. Заменяйте изношенные или поврежденные лезвия и болты в комплектах для сохранения балансировки;

a) Косите только в дневное время или при хорошем искусственном освещении; b) Избегайте работы с оборудованием в мокрой траве там, где возможно; c) Всегда проверяйте свою точку опоры на

d) Ходите, никогда не бегайте; e) В случае колесных роторных машин скашивайте поперек лица склонов, но никогда не скашивайте вверх и вниз; f) Проявляйте исключительную осторожность при смене направления на склонах; g) Не проводите скашивание на слишком крутых склонах; h) Будьте предельно осторожны при реверсировании направления или подтягивании газонокосилки к себе;

i) Остановите лезвие, если газонокосилку

нужно наклонить для перемещения при пересечении поверхностей без травы, а также при перевозке газонокосилки к месту кошения и от него; j) Никогда не управляйте газонокосилкой с неисправным защитным кожухом или без установленных устройств безопасности, например отражателей и/или уловителей; k) Осторожно включайте мотор в соответствии с указаниями и положении ног достаточно далеко от лезвия;107

l) Во время работы газонокосилки не приближайте руки или ноги к вращающимся

m) Никогда не поднимайте и не переносите газонокосилку с работающим двигателем; n) Останавливайте двигатель в следующих случаях: перед устранением засорений или очисткой желоба - После столкновения с посторонним предметом осмотрите газонокосилку на предмет повреждений и проведите ремонт перед повторным использованием газонокосилки; - В случае появления чрезмерной вибрации газонокосилки (незамедлительно найдите

a) Следите за затяжкой всех гаек, болтов и винтов для того, чтобы быть уверенным в том, что устройство находится в безопасном рабочем состоянии; b) Периодически проверяйте улавливатель травы на износ или повреждение; c) В целях безопасности заменяйте изношенные или поврежденные детали; d) Соблюдайте осторожность при проведении настройки аппарата, во избежание застревания пальцев между подвижными ножами и неподвижными деталями газонокосилки.

- Запрещается использовать газонокосилку с поврежденными или изношенными

- Запрещается подключать поврежденный кабель к источнику питания или касаться поврежденного кабеля перед его отсоединением от источника питания. Касание поврежденного кабеля может привести к контакту с частями, находящимися под напряжением. - Запрещается касаться лезвий до отключения машины от источника питания и полного останова лезвий. - Избегайте соприкосновения лезвий с удлинительными кабелями. Лезвия могут повредить кабели и привести к контакту с частями, находящимися под напряжением. - Отключайте газонокосилку от источника питания (т.е. вынимайте вилку из электрической розетки) в следующих

- Когда вы оставляете машину без

- Перед очисткой засорения, - Перед проверкой, чисткой или работой на

- После удара о посторонний объект, - В случае появления чрезмерной вибрации газонокосилки. - Внимательно прочитайте инструкцию для безопасного использования машины; - Рекомендации: - Подключайте машину только к электрической цепи, защищенной устройством защитного отключения (УЗО) с током отключения не более 30мА.108

Перед эксплуатацией этой машины прочитайте сборник инструкций Не подпускайте посторонних лиц. Лезвие продолжает вращаться после выключения машины. Перед касанием компонент машины подождите, пока все они не остановятся полностью. Будьте осторожны при обращении с острыми лезвиями. Лезвия продолжают вращаться некоторое время после отключения двигателя. Вынимайте вилку из розетки перед проведением обслуживания или в случае повреждения кабеля

Избегайте соприкосновения гибкого кабеля с лезвиями. Двойная изоляция Данное изделие имеет маркировку, относящуюся к утилизации электрических и электронных отходов. Это означает, что данное изделие нельзя утилизировать вместе с бытовыми отходами, его следует возвращать в пункты приема, которые соответствуют Европейской директиве 2002/96/ CE. Впоследствии оно будет подвергнуто переработке или разобрано в целях снижения вредного воздействия на окружающую среду. Электрическое и электронное оборудование может представлять опасность для окружающей среды и здоровья человека, поскольку оно содержит вредные вещества.

Настоящий продукт представляет собой бытовой тип газонокосилки.

Перед сборкой газонокосилки проверьте прилагаемые принадлежности в соответствии с приведенной выше информацией и убедитесь в комплектности поставки.

Удалите винты (X2) с обеих сторон крышки.

1) Вставьте нижнюю рукоятку (8) в отверстия в

крышке, предусмотренные для этого.

2) Зафиксируйте с помощью имеющихся

3) Прикрепите верхнюю рукоятку (6)

с помощью болтов и запорного криволинейного рычага (7) к нижней рукоятке (8) (См. A2). Прежде чем установить ручки рукояток, убедитесь, что болты полностью вставлены в рукоятки. Установите прилагаемые кабельные зажимы (3) на верхней и нижней рукоятке. Закрепите кабель в кабельных зажимах, оставив достаточный запас висячего кабеля (См. A3).

Установите ручку травосборника в верхней части сборника, как показано на рис. B1-B4. Шаг 1: Слегка нажмите на переднюю часть ручки (См. B2). Шаг2. Затем нажмите ручку вперед (См. B2). Шаг3. Опустите заднюю часть ручки (См. B2). Шаг4. В завершение защелкните пластмассовые зажимы на металлической раме (См. C3).

1) Выключите косилку, дождитесь остановки109

2) Поднимите предохранительную заслонку

и, удерживая её поднятой, убедитесь, что была удалена вставка для мульчирования.

3) Возьмите мешок для травы за ручку и

разместите его на нижних крючках (a) на деке косилки (См. C2).

4) Освободите защитный кожух для

замыкания мешка для травы в нужном положении. Проверьте надежность установки мешка для травыy (См.C3). Слегка отожмите мешок для травы для того, чтобы убедиться, что он установлен полностью.

Возьмите травосборник, Поднимите и зафиксируйте предохранительную заслонку (9). Снимите ящик (5) для травы.

использованием газонокосилки убедитесь в том, что предохранительная заслонка надежно закрывает выходное отверстие. Категорически запрещается поднимать предохранительную заслонку (9), если газонокосилка используется без травосборника.

Вставьте вилку в электрическую розетку и включите питание газонокосилки.

Одной рукой нажмите и удерживайте нажатой кнопку безопасности (D1), другой рукой прижмите рычаг (D2) переключателя к ручке, затем отпустите кнопку безопасности. Газонокосилка запустится. Перед началом работы дождитесь, когда лезвие достигнет максимальной скорости. Затем удерживайте рычаг переключателя двумя руками в процессе работы.

Отпустите рычаг переключателя.

регулировкой высоты, остановитесь, отпустите рычаг выключателя и подождите до полной остановки мотора. Лезвия продолжают вращаться после выключения машины, а вращающееся лезвие может привести к травмированию.Не касайтесь вращающихся

Для первого в данном сезоне скашивания необходимо выбирать высокую регулировки

Газонокосилка может настраиваться на 3 высот резки между 20мм и 60мм. Возьмитесь за одно колесо, извлеките его из паза и установите на нужной высоте. ВСЕ остальные колеса необходимо установить на такой же высоте.

ндикатор в верхней части травосборника сообщает о степени его заполнения, напоминая о необходимости немедленного опорожнения, когда он будет заполнен. Ниже показано положение индикатора:

Газонокосилка позволяет производить выброс скашиваемой травы с задней стороны, не помещая ее в травосборник. Мусор удаляется по заднему лотку.

Для удобства работы рекомендуется начинать скашивание в точке, ближайшей к источнику питания и удаляться от него в процессе работы. Скашивайте траву на лужайке под прямым углом к источнику питания и помещайте кабель питания с той стороны, где трава уже скошена.

Если это произошло, остановите газонокосилку и отсоедините вилку от электрической розетки. Освободите рычаг переключателя, удалите любые препятствия и снова запустите газонокосилку. Если газонокосилка снова выключается, увеличьте высоту резки, чтобы уменьшить нагрузку на электродвигатель. Не допускайте работы двигателя под большой нагрузкой. При большой нагрузке двигателя скорость его вращения падает и изменяется звук его работы. В этом случае отпустите рычаг переключателя и увеличьте высоту среза. Несоблюдение этого правила может привести к повреждению машины.

Данный электроинструмент не требует дополнительной смазки или технического обслуживания. В инструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления. Незначительное искрение, заметное сквозь вентиляционные отверстия, является нормальным и не наносит вред элект роинструменту. Если сетевой шнур поврежден, то, воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

проводите сборку или регулировку при включенном питании газонокосилки. Всегда проверяйте, что выключатель питания переведен в положение “Выкл.”, а вилка кабеля питания отсоединена от электрической розетки. Будьте осторожны при обращении с лезвием: острые края могут нанести травму. Используйте защитные перчатки. Выполните следующие процедуры для снятия и установки лезвия. Для снятия лезвия потребуются садовые перчатки и гаечный ключ, не входящие в комплект. Удерживая на месте лезвие (13), отвинтите гайку (12) против часовой стрелки с помощью гаечного ключа. Снимите лезвие и установите новое лезвие на болт лезвия. Убедитесь в том, что лезвие правильно установлено, как показано на рис. H, затем плотно затяните болт.

Обновляйте металлическое лезвие независимо от его состояния с интервалом 50 часов работы или 2 года, в зависимости от того, какое событие наступит раньше.

Тщательно очистите поверхность машины с помощью ткани и мягкой щетки. Не используйте воду, растворители или политуру. Удалите всю траву и загрязнения, особенно из вентиляционных отверстий. Поверните машину на бок и очистите область вращения лезвия. В случае скопления травы в области вращения лезвия удалите ее с помощью деревянного или пластикового приспособления. Храните машину в сухом месте. Не ставьте на машину другие предметы. Ослабьте рукоятку эксцентрикового зажима верхней ручки и поверните или сложите верхние ручки. Газонокосилку можно переносить за ручку для переноски (10). Убедитесь в том, что кабели не застревают111

при складывании и раскладывании верхних

Данное изделие имеет маркировку, относящуюся к утилизации электрических и электронных отходов. Это означает, что данное изделие нельзя утилизировать вместе с бытовыми отходами, его следует возвращать в пункты приема, которые соответствуют Европейской директиве 2002/96/CE. Впоследствии оно будет подвергнуто переработке или разобрано в целях снижения вредного воздействия на окружающую среду. Электрическое и электронное оборудование может представлять опасность для окружающей среды и здоровья человека, поскольку оно содержит вредные вещества.

POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Заявляем, что продукция,

Соответствует следующим директивам, директива для машин 2006/42/EC директива по электромагнитной совместимости 2004/108/EC директива для RoHS 2011/65/EU Директива по излучению шумов в окружающую среду оборудованием для использования вне дома

- Процедура оценки соответствия в соответствии с - Измеренный уровень звуковой мощности:

Заявленный гарантированный уровень звуковой мощности: - Уполномоченный орган, имеющий отношение

Стандарты соответствуют следующему

Лицо с правом компилирования данного технического файла,
