WG705E - Gräsklippare WORX - Gratis bruksanvisning och manual

Produkttyp	Elektrisk gräsklippare
Varumärke	Worx
Modell	WG705E
Märkspänning	220-240 V ~ 50/60 Hz
Märkeffekt	1000 W
Tomgångsvarvtal	3500 varv/min
Klippbredd	32 cm
Klipphöjd	20-60 mm (3 lägen)
Uppsamlingskorgens kapacitet	30 L
Dubbel isolering	Ja (klass II)
Maskinvikt	9 kg
Ljudtrycksnivå (LpA)	77,5 dB(A), osäkerhet K=3 dB(A)
Ljudeffektsnivå (LwA)	89,3 dB(A)
Uppmätt vibration	2,4 m/s², osäkerhet K=1,5 m/s²
Bladtyp	Roterande metallblad
Strömförsörjning	Nätansluten med strömkabel
Bakre utkastfunktion	Ja (klippning utan korg)
Indikator för korgfyllning	Ja (flytande lock)
Fällbart handtag	Ja (för förvaring)
Motorskydd	Säkerhetsbrytare vid överbelastning
Underhåll	Rengör med torr trasa; byt blad efter 50h eller 2 år
Reservdelar	Blad, uppsamlingskorg, handtag (finns hos Worx)

Vanliga frågor - WG705E WORX

Hur monterar man handtaget på gräsklipparen Worx WG705E?

Sätt i det nedre handtaget i hålen på höljet och dra åt skruvarna. Fäst det övre handtaget med bultarna och kamspakarna. Fäst kablarna med de medföljande kabelklämmorna.

Hur ställer man in klipphöjden på WG705E?

Innan du justerar, vänta tills bladet stannat helt. Ta tag i ett hjul och dra ut det ur sitt spår, placera det sedan på önskad höjd (20, 40 eller 60 mm). Upprepa på alla hjul.

Vad gör man om gräsklipparen stannar under användning?

Det kan bero på överbelastning eller att bladet blockeras. Koppla ur stickkontakten, släpp spaken, ta bort hinder. Om problemet kvarstår, öka klipphöjden.

Hur byter man bladet på gräsklipparen Worx WG705E?

Koppla ur stickkontakten och använd handskar. Håll bladet och skruva loss bulten moturs. Byt bladet, dra åt ordentligt utan att överdriva. Upprepa efter 50h klippning eller 2 år.

Gräsklipparen låter onormalt, vad gör man?

Stanna omedelbart gräsklipparen och koppla ur den. Kontrollera att bladet inte är skadat eller obalanserat. Rengör ventilationsspringorna. Om ljudet kvarstår, kontakta service.

Kan jag använda gräsklipparen i en sluttning?

Ja, men klipp tvärs över sluttningen, aldrig uppför eller nedför. Gå, spring inte, och var försiktig vid riktningsändringar. Undvik för branta sluttningar.

Hur tömmer man uppsamlingskorgen på WG705E?

Lyft säkerhetsfliken, håll den uppe, ta sedan bort grässäcken via handtaget. Töm den och sätt tillbaka den, se till att den är ordentligt fastsatt.

Vad betyder symbolerna på gräsklipparen?

Läs bruksanvisningen före användning. Håll andra på avstånd. Bladet fortsätter rotera efter stopp: vänta tills det stannat helt. Koppla ur före underhåll. Använd hörselskydd vid behov.

Hur förvarar man gräsklipparen Worx WG705E?

Rengör maskinen med en mjuk borste. Fäll handtagen genom att lossa vingmuttrarna. Förvara den på en torr plats. Använd transporthandtaget (10) för att flytta den.

Vilken typ av förlängningskabel ska användas med WG705E?

Använd en kabel lämplig för utomhusbruk, med tillräcklig area för 1000W. Anslut till ett uttag skyddat av en jordfelsbrytare (RCD) på max 30 mA. Låt inte kabeln vara nära bladen.

BRUKSANVISNING WG705E WORX

POSITEC Kvalitetschef

1. VAIHDEVIPU

2. TURVAPAINIKE

3. KAAPELIPIDIKKEET

4. RUOHOPUSSIN TÄYTTYMISEN ILMAISIN

5. RUOHONKERUUPUSSI

6. YLEMPI KAHVA

7. NOSTOVIVUN LUKITUS

8. ALEMPI KAHVA

9. VAROLÄPPÄ

10. KANTOKAHVA

11. MOOTTORIN KANSI

12. TERÄN PULTTI (Katso H)

13. TERÄ (Katso H)

VAROITUS! Tarkasta aina, etta

POSITEC Kvalitetsleder

1. BRYTARARM
2. SÄKERHETSKNAPP
3. KABELKLÄMMA
4. GRÄSUPPSAMLARE FYLLNADSINDIKATOR
5. GRÄSUPPSAMLINGSSÄCK
6. ÖVRE HANDTAGET
7. KAMLÄSSPAK
8. NEDRE HANDTAGET
9. SÄKERHETSLOCK
10. BÄRHANDTAG
11. MOTORHÖLJE
12. BLADBULT (Se H)
13. BLAD (Se H)

Avbildat eller beskrivet tillbehör ingár delvis inte I leveransomfånget.

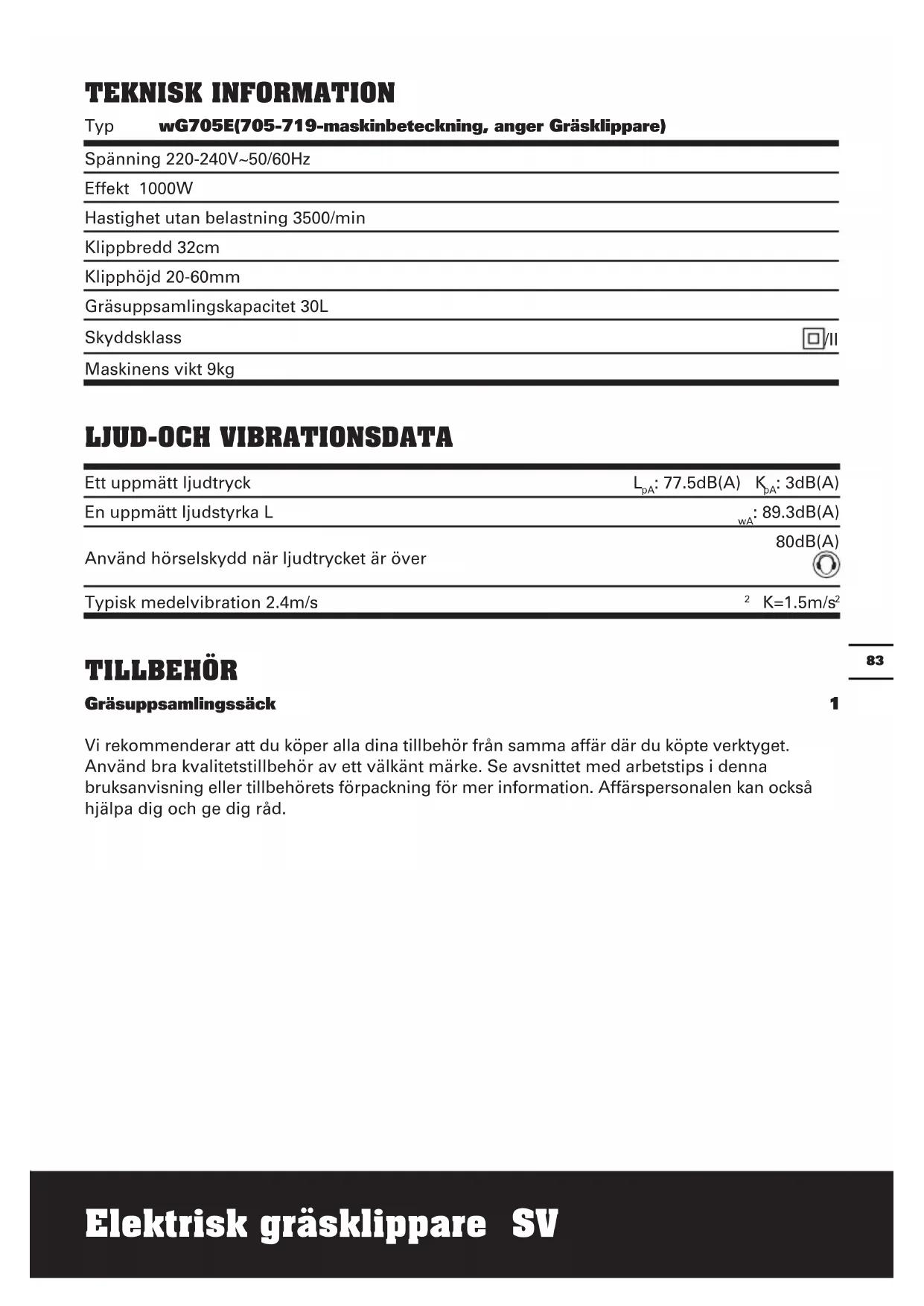

TEKNISK INFORMATION

Typ wG705E(705-719-maskinbeteckning, anger Gräsklippare)

Spanning 220-240V~50/60Hz

Effekt 1000W

Hastighetutan belastning 3500/min

Klippbredd 32cm

Klipphofd 20-60mm

Gräsuppsamlingskapacitet 30L

Skyddsklass

Maskinens vikt 9kg

LJUD-OCH VIBRATIONSDATA

Ett uppmätt ljudtryck	LpA: 77.5dB(A) KpA: 3dB(A)
En uppmätt ljudstyrka L	wA: 89.3dB(A)
Använd hörskénydd;när ljudtrycket;a;over	80dB(A)
Typisk medelvibration 2.4m/s	2 K=1.5m/s2

TILLBEHÖR

Gräsuppsamlingssäck

Vi rekommenderar att du koper alla dina tillbehör fran sama affär)dru köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt marke. Se avsnittet med arbetstips ienna bruksanvisning erler tillbehorets forpackning for mer information. Affarspersonalen kan också hjälpa dig och ge dig rãd.

GENERELLA

SAKERHETSVARNINGAR

FOR ELVERKTYG

WARNING! Läs alla instruktioner.

instruktioner kan det leda till elektriska stotar, brand och/eller allvarlga skador.

Spara alla varninger och instruktioner for framtida bruk.

• Apparaten ar inte avsedd for använding av personer (inklusive barn) med nersatta fysiska, sensoriska aller mentala Funktioner ell er saknar erfarenhet och kunskap, savida de inte har fatt handledning ell er instruktioner beträffande apparatens använding av en person med ansvar for deras sakerhet.
  Barn bor overvakas for att garantera att de inte leker med apparaten.

Om strömsladden ar trasig, maste den bytas av tillverkaren aller dess serviceagent aller liknande behörig person für att undvika fara.

UTBILDNING

a) Läsigenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka äldern for operatoren
c) Klipp aldrig medan personer, särskilt barn ell er djur finns i narheten.
d) Operatoren aller användaren ar ansvarig for olyckor aller faror som uppstar for andra personer aller deras egendom.

FÖRBEREDELS

a) Vid klippning använd alltid solida skodon och langbyxor. Använd inteenna apparat纳税 du ar barfota ell er anvander oppna sandaler;
b) Undersök grundligt omraret dar apparaten ske anvandas och ta bort alla stenar, pinnar, tradar, ben och andra frammande foremal;
c) Färe användning kontrollera alltid visuellt sa att blad, bladbultar och klippmontage

inte ar slitna ell skadade. Byt ut slitna eller skadade blad och bultar i set for att bibehalla balansen;

DRIFT

a) Arbeta endast i dagsljus aller i bra artificiellt Ijus;
b) Undvik att använda apparaten i vätt gräs dā det ar möjligt;
c) Se alltid till att du ar stadig pa foten i slanter;
d) Gå spring aldrig;
e) För roterande maskiner forsedda med hjul, rör dig alltid langs med lutningar aldrig uppät och nedät;
f) Var extra försiktig när du byter riktning i slänter;
g) Kor inte i mycket branta slanter;
h) Var extra försiktigRARY du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten ske lutas for transport när andra ytor an gräs korsas och när apparaten transporteras frän ett område till att annat som sca klippas;
j) Använd aldrig apparaten med defekta skydd och skärmar ellerutan sakerhetsenheter, exemplvis strälningsskydd och ull/grasuppsamlare på plats;
k) Starta motorn enligt instruktionerna och med fotterna borta fran bladen;
I) Hall inte hander erler fötter nara gräsklipparens roterande delar nar den ar igang;
m) Lyft aldrig upp eller bar apparaten nar motorn kors;
n) Borttagning av frankopplingsenheten

• Färe kontroller, renssing aller arbete på apparaten;

• Efter att du kört på ett främnde foremål. Kontrollera om apparaten har skador och reparera om sö behövs;

• Om apparaten börjar vibrera onormalt (kontrollera omedelbart);

UNDERHÄLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar ar atdragna for att sakra att apparaten ar saker att arbeta med;
b) Kontrollera grasuppsamlaren regelbundet

c) Byt ut slittna ellr skadade delar av sakerhetsskal;
d) Var försiktig när du justerar gräsklipparen sa att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.

WARNING:

• Använd inte gräsklipparen om sladden är skadad eller sliten.
• Anslut inte en skadad sladd till eluttaget och vidrör inte en skadad sladd innan den kopplats frän eluttaget. En skadad sladd kan leda till kontakt med strömforande delar.
  Vidrör inte bladet innan frankopplingsenheten tagits bort. och bladen har stannat helt och hallet.
• Hall forlangningssladdar borta fran bladen. Bladen kan orsaka skador pa sladden och leda till kontakt med stromforande delar.
• Frankoppla elverktyget fran natstrommen (t. ex. genom att dra ur stickproppen ell er trycka ned inkopplingssparren)
• varje gang som maskinen lamnas oovervakad,
• Innan du rensar en blockering,
• Färe kontroller, renssing aller arbete på apparaten,
• Efter att du kört pa ett främande foremål,
• När gräsklipparen böjar vibrera onormalt.
• Läs noga igenom instruktionerna För att kunna hantera maskinen på ett saker tätt;
• Rekommendationer:
• Vi rekommenderar att apparaten tillfors strom genom en restströmsapparat (RCD) med en utlosningseffekt som inte ar större an 30mA.

SYMBOLER

Läs instruktionsboken innanenna maskin används

Häll kringstaende undan.

Bladet fortsetter att rotera after det att maskinen stangts av. Vanta till maskinens komponenter har stannat helt och hallet innan du ror vid dem.

Se upp med de vassa bladen. Bladen fortssatter att rotera after det att motorns stangts av-dra ur kontakten fran vagguttaget innan underhall av maskinen sker aller om sladden ar skadad.

Denna produit ar märkt med en symbol som gäller kassering av elektriskt och elektroniskt avfall. Detta innebar attenna produit inte fär kastas i hushällssopornautan maste lamnas in till en atervinningscentraI enlistigt det europeiska direktivet 2002/96/CE. Darefter kommer produiten attervinnas aller demonteras paett miljövänligt satt.Elektrisk och elektronisk utrustning kan paverka miljon och manniskors halsa negativ aftersom den innehaller farlga substanser.

Elektrisk gräsklippare SV

ÄNDAMÄLSENLIG ANVÄNDNING

Denna gräsklippare ar avsedd for hemmabruk.

HOPSÄTTNING

VIKTIG! Innan du monterar

gräsklipparen kontrollera tillbehören

enligt ovanstående information, se till att tillbehören ar kompletta.

1. MONTERING AV HANDTAGET (Se A1, A2, A3)

Ta bort skruvarna (X2) på bada sider om däcket.

1) Satt in det nedre handtaget (8) i halen pa medfoljande dack.
2) Fäst med medfoljande skruvar (Se A1).
3) Montera övre handtaget (6) med bultarna och lasspaken (7) till det nedre handtaget (8) (Se A2).

OBS: Se till att bultarna ar helt insatta genom handtaget innan handtagsknoppen monteras. Montera kabelklammorna (3) som medfoljer till det over och nedre handtaget. For in kabelni klammman och se till att kabeln ar tillrackligtslak (Se A3).

2. MONTERING AV GRÄSBEHÄLLARE

Montera gräsuppsamlarhandtaget ovan pa uppsamlaren sasom visas i fig. B1-B4.

Steg 1. Tryck latt på framkanten av handtaget (Se B2).

Steg 2. Skjut det sedan framat (Se B2).

Steg 3. Skjut ned bakkanten av handtaget (Se B2).

Steg 4. Fäst slutigen plastklamman over metallramen (Se B3).

WARNING: Fäst inte handtaget i motsatt riktning. Fäst handtaget

1) Stäng av klippen och vänta tills bladet stannar och ta bort sakerhetsnyckeln.
2) Lyft på sakerhetsklaffen ochhall upp den, se till att mullfunktionen har tagits bort.
3) Lyft up gräsbehällaren i handtaget

och placera gräsbehällaren pa de nedre krokarna (a) pa klippardäcket (Se C2).

4) Frigör sakerhetsskyddet for att lasa gräsbehällaren på plats. Se till att gräsbehällaren ar ordentligt monterad (Se C3).

OBS: Tryck ned gräsbehällaren lätt for att se till att den ar installerad helt och hallet.

4. BORTTAGNING/TÖMNING

Häll gräsuppsamlaren, Lyft sakerhetsluckan (9) och hall upp den. Ta bort grässäcken (5).

WARNING! Kontrollera alltid att sakerhetsluckan kan stenga utkastet

ordentlich fere anvandning. Lyft aldrig sakerhetsluckan (9) nar grasklipparen anvands utan grasuppsamlaren monterad.

DRIFT

1. START OCH STOPP (Se D1, D2) START

Anslut kontakten till elnatet och sla pa.

Strömställaren ar utrustad med en lasknapp for att forhindra oavsiktlig start.

Medan ena handen trycker ned och haller kvar sakerhetsknappen (D1) trycker den andra handen brytarspaken (D2) mot handtaget och slapper sakerhetslasknappen. Maskinen har nu startats, vanta tills den nár full hastighet innan du klipper gräset.

Använd sedan bada handerna for att hälla brytararmen for att hälla motorn igang.

STOPPA

Slapp brytararmen.

2. JUSTERA KLIPPHÖJDEN (Se E)

VARNING! Vanta innan du justerak klipparens hojd tills grasklipparen har

stannat helt och hallet. Bladet fortsätter att rotera after det att maskinen stängts av och de roterande bladen kan orsaka skador. Vanta till maskinens componenter har stannat helt och hallet innan du rör vid dem.

Innan du klipper forsta gangen, stall in grasklipparens klipphojd till onskad position.

Gräsklipparen kan ställas i på 3 olika klipphöjder mellan 20mm och 60~mm .

Greppa ett hjul och dra det ut fran skarorna

och satt tillbaka det pa onskad hojd. ALLA andra hjul bor stallas in pa samma hojd.

3. Gräsuppsamlare fyllnadsindikator (Se F)

Som pâminnelse att du omedelbart skall tömma gräsuppsamlaren har gräsklipparen en indicator ovanpå uppsamlaren som visar uppsamlingsstatusen. Du kan följa enligt nedan:

Full status: lucka faller ned (a)

Status tom: lucka flyter (b)

4. BAKRE UTKAST (Se G)

Gräsklipparen har en bakre utkastfunktion sà att du kan klippautan uppsamlare. Klippetkommen att kastas ut fran det bakre utkastet.

5. KLIPPNING

For att klippa bekvamrt ar det bast att borja klippningen nara stromanslutningen och arbeta dig bort darifran. Flytta klpparen i en rät vinkel bort fran eluttaget och placera strömkabeln på den sida som redan har klippts.

OBS: Motorn skyddas av en sakerhetsbrytare som aktiveras nar bladen blockeras aller om motorn

overbelastas. När detta sker stoppa gräsklipparen och ta bort kontakten frän eluttaget. Frigör växelspaken, ta bort blockeringen och starta om motorn. Om motorn stoppas ingen öka klipphoffjden for att minska belastningen på motorn.

WARNING! Lat inte motorn arbeta under tunga forhällanden under

klippningen. När motorvarvet minskar när motorn arbetar och du hör en Förändring i motorljudet sluta klippa och släpp brytarmen och öka höj klipphöjden. Om du inte gör detta kan maskinen skadas.

UNDERHÄLL

Ta bort pluggen fran hällaren innan du gör nagra anpassninger, servis aller unterhäll.

Ditt verktyg kraver inte extra smörjning aller.
underhäll.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten aller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa.

Forvara alltid verktyget på en torr plats. Håll motorns ventileringsöppninger rena. Håll alla arbetskontroller fria frän damm. Ser du gnistor i ventileringsöppningarna, ar det normalt ochkommen inte att skada till verktyg.

Om strömkabelnär skadad och att undvika fara, maste den ersattas av tillverkaren, servis agenten eller liknande kvalificerad person.

BLADUNDERHÄLL (Se H)

VARNING! Gör aldrig nagra monteringar eller justeringar på

gräsklipparen med strömsladden ansluten till gräsklipparen. Se alltid till att strömknappenär i avständt Lage och att strömsladden arfrankopplad fran natuttaget. Hantera alltidbladet fösiktigt - vassa kanter kan orsaskador, använd handskar.

Följ dessa procedurer for att ta bort och byta bladet. Du behöver handskar (medfoljer inte) och en skiftnyckel (medfoljer inte) for att ta bort bladet. Häll bladet (13) och skruva loss bladbulten (12) medurs med en skiftnyckel. Ta bort bladet och satt dit det nya på bladbulten.

Se till att bladet ar korrekt placerat sasom kan ses i fig. H, dra sedan at bulten. DRA INTE A'T SKRUVARNA FÖR MYCKET.

Fornya metallbladet after 50 timmars klippning erer 2 ar, vilken som intraffar forst - oavsett kondition.

Om bladet ar spräckt eller skadat byt ut det mot ett nytt.

FÖRVARING: (Se I)

Rengör maskinens yttre ordentigt med en mjuk borste och trasa. Använd inte vatten, Lossningsmedel eller polermedel.

Ta bort gräs och skräp, speciellt是从ventilationsöppningarna.

Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet ar kompakt i bladområdet, ta bort det med en trä eller plast pinne.

Forvara maskinen pa en torr plats. Placera inga andra foremål ovanpå maskinen. For att forenkla forvaringen lossa pa vingmuttrarna ochvik ihop handtaget. Du kan bärä gräsklipparen med barhandtaget (10). Se till att kablar inte fastnar eller trassla ihop sig nar handtaget viks ihop erer viks upp. Tappainte handtagen.

MILJÖSKYDD

Denna produit ar märkt med en symbol som gäller kassering av elektriskt och elektroniskt avfall. Detta innebär att denna produit inte fär kastas i hushällssoporna utan maste lamnas in till en Återvinningscentral enligt det europeiska direktivet 2002/96/CE. Därefter kommt produits att Återvinnas eller demonteras påett miljövänligt satt. Elektrisk och elektronisk utrustning kan pÅverka miljön och manniskors hölsa negativt eftersom den innehäller farliga substanser.

DEKLARATION OM ÖVERENSSTÄMMELSE

Förklarar att denna produit, Beskrivning WORX Elektrisk gräsklippare Typ WG705E(705-719-maskinbeteckning, anger Gräsklippare) Funktion Klippa gräs

Uppfyller foljande direktiv,
Maskindirektiv 2006/42/EG
Elettromagnetiskt kompatibilitetsdirektiv 2004/108/EG

RoHS Direktiv 2011/65/EU
Bullerdirektiv für utomhusutrustning
2000/14/EC ändrad av 2005/88/EC.
- Konformitetsutvärderingsprocedur enligt
Bilaga VI
- Uppmätt bullernivå 89.3dB(A)
Deklarerad garanterad bullernivå 94dB(A)

Personen som godkänts att sammanställa den tekiska lien.
Namn Russell Nicholson
Adress Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK

1. AÇMA/KAPAMA KOLU

2. EMNIYET DÜGMESI

3. KABLO KLIPSLERI

4. ÇIM TORBASI DOLUM GÖSTERGESI

5. ÇIM TOPLAMA TORBASI

6. ÜST KOL

7. DIRSEK KILIDI KOLU

8. ALT KOL

9. GÜVENLIK KAPAGI

10. TAŞIMA KOLU

11. MOTOR KAPAGI

12. BIÇAK CIVATASI (H'ye bakınüz)

13. BIÇAK (H'ye bakınüz)
