WG705E - Gressklipper WORX - Gratis bruksanvisning og manual

Produkttype	Elektrisk gressklipper
Merke	Worx
Modell	WG705E
Merkespenning	220-240 V ~ 50/60 Hz
Merkeeffekt	1000 W
Turtall tomgang	3500 rpm
Klippebredde	32 cm
Klippehøyde	20-60 mm (3 posisjoner)
Oppsamlerkapasitet	30 L
Dobbelt isolering	Ja (klasse II)
Maskinvekt	9 kg
Lydtrykknivå (LpA)	77,5 dB(A), usikkerhet K=3 dB(A)
Lydeffektnivå (LwA)	89,3 dB(A)
Målt vibrasjon	2,4 m/s², usikkerhet K=1,5 m/s²
Knivtype	Roterende metallkniv
Strømforsyningstype	Nettstrøm med strømkabel
Bakre utkastfunksjon	Ja (klipping uten oppsamler)
Indikator for full oppsamler	Ja (flytende deksel)
Foldbart håndtak	Ja (for oppbevaring)
Motorvern	Sikkerhetsbryter ved overbelastning
Vedlikehold	Rengjør med tørr klut; skift kniv etter 50 timer eller 2 år
Reservedeler	Kniv, oppsamler, håndtak (tilgjengelig hos Worx)

Ofte stilte spørsmål - WG705E WORX

Hvordan montere håndtaket på Worx WG705E gressklipperen?

Sett inn nedre håndtak i hullene på huset og stram skruene. Fest øvre håndtak med bolter og kamspaker. Fest kablene med de medfølgende kabelbinderne.

Hvordan stille inn klippehøyden på WG705E?

Før du justerer, vent til kniven har stoppet helt. Ta tak i et hjul og trekk det ut av sporet, og sett det deretter til ønsket høyde (20, 40 eller 60 mm). Gjenta på alle hjulene.

Hva gjør jeg hvis gressklipperen stopper under bruk?

Det kan være overbelastning eller blokkering av kniven. Koble fra kontakten, slipp hendelen, og fjern hindringer. Hvis problemet vedvarer, øk klippehøyden.

Hvordan bytte kniven på Worx WG705E gressklipper?

Koble fra kontakten og bruk hansker. Hold kniven og skru av bolten mot klokken. Skift kniven, og stram deretter godt uten å overstramme. Gjenta etter 50 timer klipping eller 2 år.

Gressklipperen lager unormal lyd, hva gjør jeg?

Stopp umiddelbart gressklipperen og koble den fra. Kontroller at kniven ikke er skadet eller ubalansert. Rengjør ventilasjonsåpningene. Hvis lyden vedvarer, kontakt kundeservice.

Kan jeg bruke gressklipperen i en skråning?

Ja, men klipp på tvers av skråningen, aldri opp eller ned. Gå, ikke løp, og vær forsiktig ved retningsendringer. Unngå bratte skråninger.

Hvordan tømme oppsamleren på WG705E?

Løft sikkerhetsklaffen, hold den oppe, og fjern gresspose ved håndtaket. Tøm den og sett den tilbake, og forsikre deg om at den er ordentlig festet.

Hva betyr symbolene på gressklipperen?

Les bruksanvisningen før bruk. Hold andre på avstand. Kniven fortsetter å rotere etter stans: vent til fullstendig stopp. Koble fra før vedlikehold. Bruk hørselsvern om nødvendig.

Hvordan oppbevare Worx WG705E gressklipper?

Rengjør maskinen med en myk børste. Brett håndtakene ved å løsne vingemutterne. Oppbevar på et tørt sted. Bruk bærehåndtaket (10) for å flytte den.

Hva slags skjøteledning skal jeg bruke med WG705E?

Bruk en ledning egnet for utendørs bruk, med tilstrekkelig tverrsnitt for 1000W. Koble til en stikkontakt beskyttet av en jordfeilbryter (RCD) på maks 30 mA. Ikke la ledningen være nær knivene.

BRUKSANVISNING WG705E WORX

anvisninger. Manglende overholdelse

Gem alle advarsler og instruktioner for fremtidig reference.

ADVARSEL: Anbring/DDtaget i modsat retning. Anbring det som

vist i Fig B1.

3. MONTERING AF GRAESOPSAMLEREN (Se C1,C2,C3)

og kontroller, at bioklipindsatsen er fjernet.

Forbind stikket til lysnettet og skub kontaktent til ON.

Forvis dig altid om at effektknappen stared i fra position og at effektstikket er frakoblet fra elforsyningen.

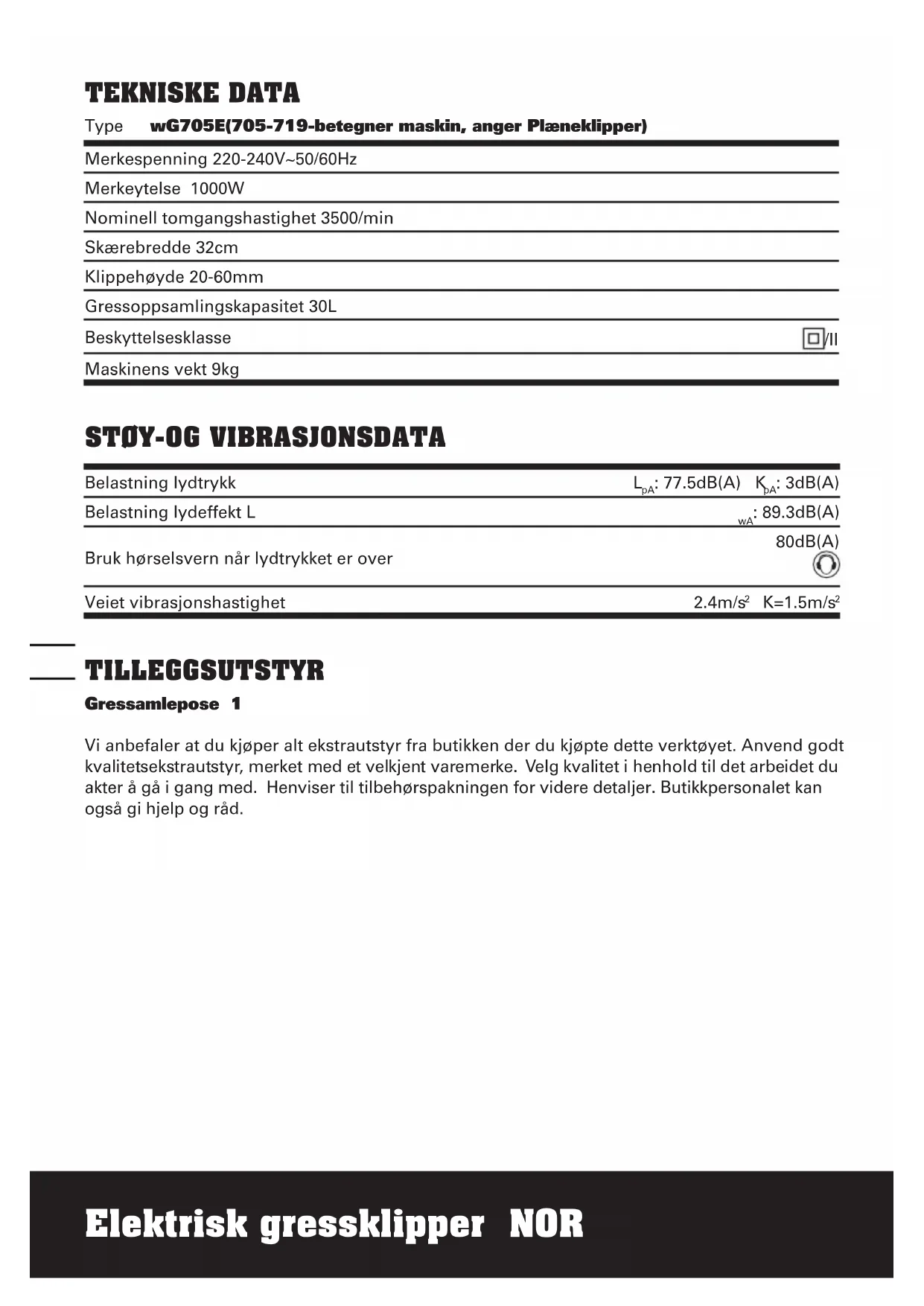

Merkespenning 220-240V~50/60Hz

Merkeytelse 1000W

Nominell tomgangshastighet 3500/min

Skærebredde 32cm

Klippehøyde 20-60mm

Gressoppsamlingskapasitet 30L

Beskyttelsesklasse

Maskinens vekt 9kg

STOY-OG VIBRASJONSDATA

Belastning lydtrykk	LpA: 77.5dB(A) KpA: 3dB(A)
Belastning lydeffekt L	wA: 89.3dB(A)
Bruk hørselsvernær lydtrykke er over	80dB(A)
Veiet vibrasjonshastighet	2.4m/s2K=1.5m/s2

TILLEGSUTSTYR

Gressamlepose 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend*gdt kvalitetsekstrautstyr, merket med et velkjent varemere. Velg kvalitet i henhold til det arbeidet du akter a gå i gang med. Henviser til tilbehørspakningen for videre detailjer. Butikkponalet kan også gi hjelp og råd.

GENERELLE SIKKERHETS- ADVARSLER FOR ELEKTROVERKTOY

ADVARSEL! Les alle instruksjoner.

Hvis du unnlater a folge instruksjonene under, kan det resultere i elektrisk stot, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig referanse.

• Denne maskinen skal ikke brukes av personer (inkludert barn) med reduserte fysisiske,anse-ller sinnsevner,eller som ikke har erfaring uller kunnskap, med mindre de har tilsyn uller har hatt opplæring i hvordan maskinen skal brukes av noen som er ansvarlig for deres sikkerhet.
  Barn bør ha tilsyn for a sorge for at de/DDleker med maskinen.

Skadede skjoteledninger ma erstattes av produsenten, service agenten eller personer med lignende autorisasjoner for a unngå fare.

OPPLaeRING

a) Les anvisingene grundig. Bli kjent med kontrollene og bruken av maskinen.
b) La aldri barn aller andre som jak he lest\ denne manualen bruke maskinen. Lokale\ forskrifter kan sette grenser for brukerens\ alder.
c) Ikke bruk klipperen när spesielt barn eller husdyr er i nærhen.
d) Operatoren aller brukeren er ansvarlig for ulykker aller farer som inntreffer i forhold til andre personer aller eiendommer.

FORBEREDELSER

a) Ha pa skikkelig skotoy og langbukser under klippingen. Ikke bruk maskinen nár du er barbent eller har pa deg apne sandaler.
b) Undersök området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer.
c) For bruk ma du alltid underske maskinen for a se om skjarekniven, knivboltene og skjaeremonteringen ikke er slitt eller skadet.

Bytt slitte aller skadede kniver og bolter i

par for beholde balansen.

DRIFT

a) Klipp kun i dagslys ell er ved god kunstig belysning.
b) Unnga om mulig a bruke maskinen i vat gress.
c) Pass alltid pa at du star stott i skraninger.
d) Gå, Iøp aldri.
e) For roteringshjul maskiner, klipp pa tvers av skräningen, aldri opp eller ned;
f) Vær ekstra forsiktig när du endrer retning i skræninger.
g) Ikke bruk klipperen i meget bratte skräninger.
h) Vær ekstra forsiktig nár du kjører i revers, eller nár du trekker maskinen mot deg.
i) Stans kviven(e) hvis maskinen ma stilles pa skra for transportering ellr nar du skal over et annet dekke enn gress, og nar maskinen transporteres til ellr fra omradet som skal klippes.
j) Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/eller gressoppsamler.
k) Slå på motoren ifolge bruksanvisningen og hold føttene unna kniven(e).
I) hold hender og fotter unna roterende deler mens plenklipperen er i gang;
m) Løft aldri opp eller bær klipperen mens motorengars;
n) Ta stopselet ut av stikkontakten
- Når du skal sjekke, rengjøre eller(arbeide pa maskinen;
- Etter at du har kjørt på et fremmedlegeme. Undersøk maskinen på skader og reparer om nødvendig;
- Om maskinen begyinner Å riste unormalt (sjekk med en gang);

a) Sorg for at alle skruer, muttere og bolter sitter godt fast sik at maskinen er i god bruksmessig stand;
b) Sjekk gressoppsamleren regelmessig for slitasje og skader;
c) Slitte eller skadede deler skal byttes ut for sikkerhets skyld;
d) Vær forsiktig under justering av maskinen

for a unnga at fingre ne blir klemt mellom de bevegelige bladene og de faste delene av maskinen.

ADVARSEL

• Ikke bruk gressklipperen dersom ledningene er skadet eller slitt.
• Ikke koble en skadet ledning til veggkontakten eller ta pa en skadet ledning for den er frakoblet fra strommen. En skadet kabel kan fore til kontakt med ubskyttede ledninger.
• Ta ikke på knivetørlorsrivelsesenheten har blitt fjernet og kniven har fullstendig stoppet.
• Hold skjoteledninger unna knivene. Knivene kan skade kabelen og fore til kontakt med ubskyttede ledninger.
• Du mä alltid adskille verktøyet fra strømtilførşelen (f. eks. trekke ut stopselet eller trykke på innkoplingsssperren)
• Alltid nár maskinen blir forlatt uten overvåkning,
• För du fjerner en blokkering,
• Når du skal sjekke, rengjøre eller arbeide på maskinen,
• Etter at du har kjørt på et fremmedlegeme,
• hvis verktøyet plutselig begynner Å vibrere unnormalt.
• Les instruksjonene nøye for sikker drift av maskinen.
• Anbefalinger:
• Bare bruk donne gressklipperen naren 30mA -jordfeilbryter (RCD) finnes i strømkretsen.

SYMBOLER

Les instruksjonsveiledningen før dutar i brukijke maskinen

Kniven fortsetter a rotere etter at maskinen er slatt av. Vent til samtige av maskinens deler har stoppet helt for du rorer dem.

Pass deg for skarpe kniver. Knivene fortsetter Å rotere selv erter at motoren er slatt av. Fjern strmledningen fra strommen for vedlikehold aller hvis ledningen er skadet.

Hold ledningen unna knivene.

Beskyttelsesklasse

Dette Produktet er merket med et symbol som er knyttet til avhending av elektrisk og elektronisk avfall. Dette betyr at produit-itke skal kastes med husholdningsavfall men at det skal returneres til et innsamlingssystem som samsvarer med EU-direktiv 2002/96/CE.Det vil deretter resirkuleres eller demonteres for a redusere innvirkningen pa miljoget. Elektrisk og elektronisk utstyr kan vare skadelig overfor miljoget og for messengers helse sider de inneholder farlige stoffer.

FORMÁLSMESSAGE BRUK

Dette Produktet er beregnet for gressklipping pa private eiendommer.

MONTERING

informasjonen ovenfor, ma du kontrollere at tilbehør er fullført.

1. MONTERING AV HÄNDTAK (Se A1, A2, A3)

Fjern skruene (X2) på begge sider av dekselet.

1) Sett nedre handtaket (8) i hullene pa dekselet d.
2) Fest med skruene som folger med (Se A1).
3) Fest det øvre handtaket (6) med bolter og kamlasspaken (7) til nedre handtaket(8) (Se A2).

MERK: Sørg for at boltene er satt helt inn gjennom handtakene før montering av handtaksknottene.

Monter handtaket til gressbokstoppen som vist i Fig B1-B4.

Trinn 1. Trykk kort foran på handtaket (Se B2).

Trinn 2. Dyttdet sa fremover (Se B2).

Trinn 3. Trykk ned på bakerste delen av handtaket (Se B2).

Trinn 4. Fest deretter plastklipsene over metallrammen (Se B3).

retning. Monter handtaket som vist i Fig B1.

3. TILPASNING AV GRESSPOSEN (Se C1, C2, C3)

1) Skru av gresskipper, vent til kniven stopper og fjern sikkerhetsnokkel.
2) Rett opp sikkerhets klaff og hold den oppe, forsikr at komposterings sett inn har blitt fjernet.

3) Ta opp gressposen ved handtaket og sett pa plass gressposen pa det nedre hooks (a) pa gresskipper dekker (Se C2).
4) Løsgjør sikkerhets funksjonen for Å lase gressposen i dens stilling. Forsikr at gressposen er forsvarlig innstallert (Se C3).

MERK: Trykklett pà gressposen for à forsikre at den er fullstendig innSTALLert.

4. FJERNING/TOMMING

Hold gressposen, Loft opp sikkerhetsklaffen (9) og hold den oppe. Fjern gressposen (5).

ADVARSEL! Kontroller at sikkerhetsklaffen lukker utkastertrakten

ordentlich für du bruker gresskipperen. Løft aldri sikkerhetsklaffen (9) när gresskipperen brukes uten at gressposen er montert.

OPERASJON

1. START OG STOPP (Se D1, D2) START

Sett stôpselet i stikkontakten og slå PÅ.

Bryterboksen har en laseknapp for a unngå starting ved et uhell.

Trykk med en hand pa sikkerhetsknappen (D1) og press med den andre handen bryterhandtaket (D2) mot handtaket, og slipp sikkerhetsknappen. Maskinen er na pa, vent til den har kommet opp i full fart for du klipper gresset. Bruk sa begge hendene for a holde bryterhandtaket sik at maskinen fortsetter a vare pa.

STOPP

Slipp opp bryterhandtaket.

2. JUSTERING AV KLIPPEHØYDE (Se E)

ADVARSE! Før justering av klippehoyde bør du vente til klipperen

er stanset welt. Skjæreknivene fortsetter Å gå rundt etter at maskinen er slätt av og den roterende kniven kan forårsake skader. Vent til samlige av maskinens deler har stoppet welt før du rør dem.

För du klipper for Förste gang, juster kuttedybyn den på klipperen til ønsket posisjon. Gressklipperen kan bli innstilt på 3 ulike klippehøyder mellom 20mm og 60mm . Gripett hjul og trekk den ut av sporet og plasserer den i ønsket høyde. ALLE andre hjul bør plasseres i samme høyde.

3. GRESSPOSE FYLLINGSINDIKATOR (Se F)

indicator på toppen av posen for ä vise oppssamlingsstatus. Og du kan ffolge som nedenfor:

Full status: klaff ned (a)

Tom status: klaff Åpen (b)

4. BAKUTKAST (Se G)

Klipperen har en bakutkast-funksjon, sik at du kan uten klippe uten oppsmlingspose. Gresset vil bli kastet ut av bakutkastet.

5. KLIPPING

Den greieste maten Å klippe pa er Å begynne klippingen nær stikkontakten og fortsette bortover fra stikkontakten. Klipp plenen i en 90 graders vinkel fra stikkontakten og plasser ledningen pa den siden som allerede er klippet.

MERK: Motoren er beskyttet av en sikkerhetsfrakobling som aktiveres när kniven setter seg fast eller hvis motoren er overbelastet. När dette skjer, stans og ta stopselet ut av kontakten. Slipp

bryterspaken, ta bort eventuelle hindringer og start den pa nytt. Hvis klipperen kobles fra igjen kan du oke klippehoyden for a redusere belastningen pa motoren.

Ta ut stöpselet fra stikkontakten før du foretar justeringer, service ellervedlikehold.

Det elektriske verktøyet trenger ikke ytterligeresmöring eller vedlikehold.

Det er ingen brukernyttige deler i det elektriske verktoyet. Bruk aldri vann eller

kjemiske rensemidler for a rense verktyet.

Tørk av med en tørr klut. Du ma alltid lagre verktøyet pa en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

Hvis den medfolgende ledningen er beskadiget ma den erstattes av produsenten, serviceagenten aller andre kvalifiserte personer for a unnga risiko.

Kontroller at kniven er riktig anbrakt som vist i fig. H, og stram bolten godt til. IKKE STRAM TIL FOR MYE.

Shift ut metallkniven etter 50 timers drift aller annethvert ar, avhengig av hva somkommen forst - uansett forfatning.

Rengjør maksinen utvendig med en myk børste og klut. Ikke bruk vann, lesmidler og polermidler. Fjern alt gress og rusk spesielt fra ventilasjonskanalene.

Legg maskinen pa sider og rengjør knivområdet. Hvis det finnes gress som er pressetammen i knivområdet bör du fjerne det med et redskap av tre eller plast.

Oppbevar maskinen pa et tort sted. Ikke sett andre ting oppa maskinen.

For a gjore oppbevaringen enklere kan du Iosne vingemutterne og folde sammen

handtakene.

Du kan bare klipperen med barehandtaket (10).

Dette Produktet er merket med et symbol som er knyttet til avhending av elektrisk og elektronisk avfall.

Dette betyr at produitet ikke skal kastes med husholdningsavfall men at det skal returneres til et innsamlingssystem som samsvarer med EU-direktiv 2002/96/CE. Det vil deretter resirkuleres aller demonteres for Å redusere innvirkningen på miljøet. Elektrisk og elektronisk utstyr kan[vare skadelig overfor miljøet og for menskers helse sider de inneholder farlige stoffer.

SAMSVARSERKLÄERING

Vi,

POSITEC Germany GmbH

Funksjon Gressklipping

Lydutslipp i Miljoget av Utstyr for Utendors

Bruk Direktivet

2000/14/EC revidert ved 2005/88/EC

Standardene samsvarer med

EN 60335-1 EN 60335-2-77

EN 55014-1 EN 55014-2

EN 61000-3-3 EN 61000-3-2

EN ISO 3744 EN 62233
