Produkttype	Elektrisk plæneklipper
Mærke	Worx
Model	WG705E
Nominel spænding	220-240 V ~ 50/60 Hz
Nominel effekt	1000 W
Tomgangshastighed	3500 omdr./min
Klippebredde	32 cm
Klippehøjde	20-60 mm (3 positioner)
Opsamlingskapacitet	30 L
Dobbelt isolering	Ja (klasse II)
Maskinvægt	9 kg
Lydtryksniveau (LpA)	77,5 dB(A), usikkerhed K=3 dB(A)
Lydeffektniveau (LwA)	89,3 dB(A)
Målte vibrationer	2,4 m/s², usikkerhed K=1,5 m/s²
Knivtype	Roterende metalkniv
Strømforsyningstype	Netledning
Bagudkastningsfunktion	Ja (klipning uden opsamler)
Indikator for fyldt opsamler	Ja (flydende dæksel)
Klapbart håndtag	Ja (til opbevaring)
Motor beskyttelse	Sikkerhedsafbryder ved overbelastning
Vedligeholdelse	Rengør med en tør klud; udskift kniven efter 50 timer eller 2 år
Reservedele	Kniv, opsamler, håndtag (tilgængelige hos Worx)

Ofte stillede spørgsmål - WG705E WORX

Hvordan samles håndtaget på Worx WG705E plæneklipperen?

Indsæt det nederste håndtag i hullerne på huset og spænd skruerne. Fastgør det øverste håndtag med bolte og kamhåndtag. Fastgør kablerne med de medfølgende kabelbindere.

Hvordan indstilles klippehøjden på WG705E?

Vent, indtil kniven er helt standset, før du justerer. Tag fat i et hjul og træk det ud af sporet, og placer det derefter i den ønskede højde (20, 40 eller 60 mm). Gentag på alle hjul.

Hvad gør jeg, hvis plæneklipperen stopper under brug?

Det kan skyldes overbelastning eller blokering af kniven. Tag stikket ud, slip håndtaget, fjern forhindringer. Hvis problemet fortsætter, skal du øge klippehøjden.

Hvordan udskiftes kniven på Worx WG705E plæneklipperen?

Tag stikket ud og brug handsker. Hold kniven fast og skru bolten af mod uret. Udskift kniven, og spænd den godt fast uden at overstramme. Gentag efter 50 timers klipning eller 2 år.

Plæneklipperen laver en unormal lyd, hvad gør jeg?

Stop straks plæneklipperen og tag stikket ud. Kontrollér, om kniven er beskadiget eller ubalanceret. Rengør ventilationsåbningerne. Hvis støjen fortsætter, kontakt kundeservice.

Kan jeg bruge plæneklipperen på en skråning?

Ja, men klip på tværs af skråningen, aldrig op eller ned. Gå, løb ikke, og vær forsigtig ved retningsskift. Undgå for stejle skråninger.

Hvordan tømmes opsamleren på WG705E?

Løft sikkerhedsklappen, hold den oppe, og fjern græsopsamleren ved håndtaget. Tøm den og sæt den på igen, og sørg for, at den er korrekt fastgjort.

Hvad betyder symbolerne på plæneklipperen?

Læs brugsanvisningen før brug. Hold andre på afstand. Kniven fortsætter med at dreje efter stop: vent, indtil den stopper helt. Tag stikket ud før vedligeholdelse. Brug høreværn om nødvendigt.

Hvordan opbevares Worx WG705E plæneklipperen?

Rengør maskinen med en blød børste. Fold håndtagene ved at løsne vingemøtrikkerne. Opbevar den på et tørt sted. Brug transportgreb (10) til at flytte den.

Hvilken type forlængerledning skal jeg bruge med WG705E?

Brug et kabel, der er egnet til udendørs brug, med tilstrækkelig tværsnit til 1000W. Tilslut til en stikkontakt beskyttet af et fejlstrømsrelæ (HFI) på maks. 30 mA. Lad ikke kablet være i nærheden af knivene.

BRUGSANVISNING WG705E WORX

Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

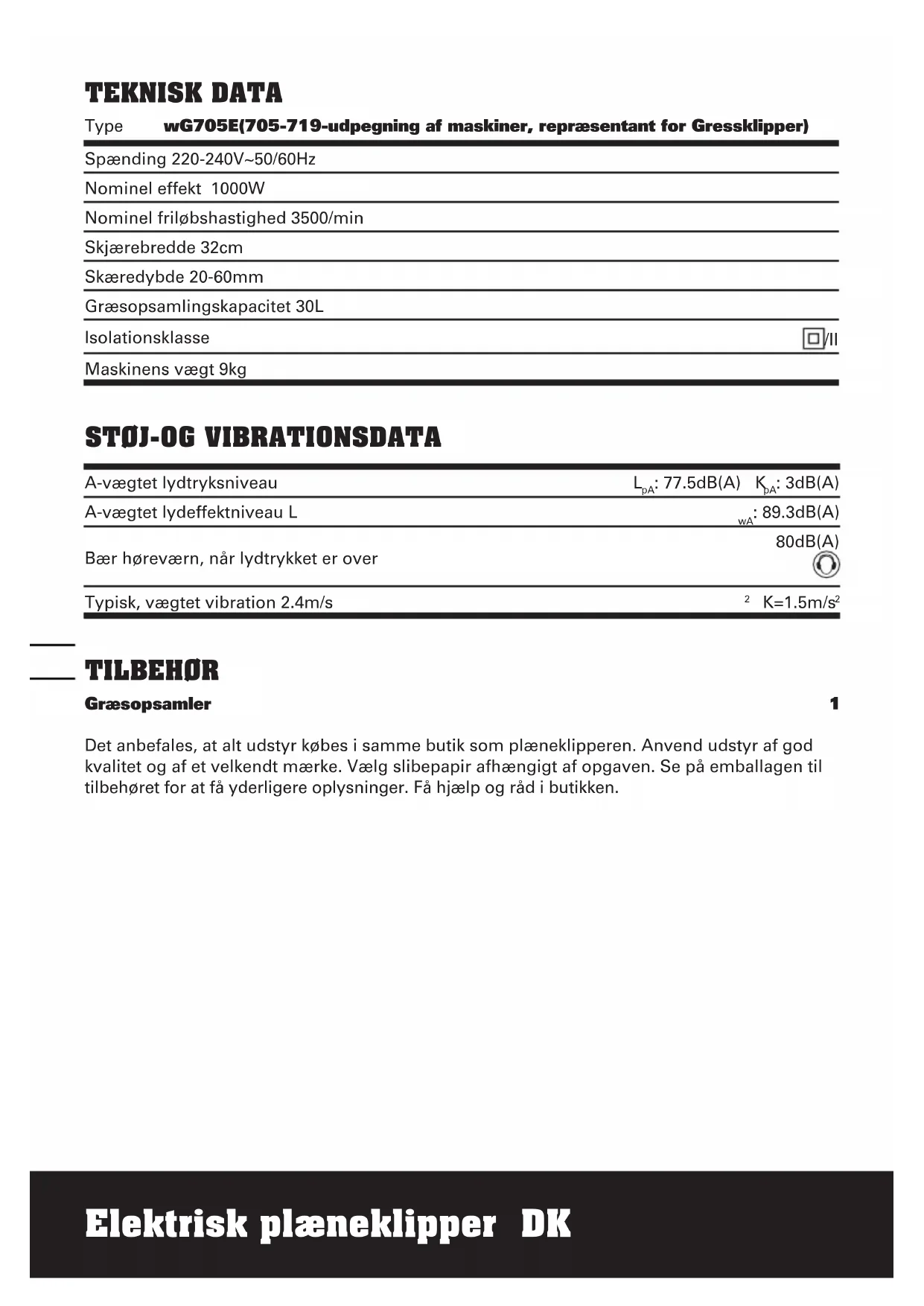

TEKNISK DATA

Spænding 220-240V~50/60Hz

Nominel effekt 1000W

Nominel friløbshastighed 3500/min

Skjærebredde 32cm

Skaeredybde 20-60mm

Græsopsamlingskapacitet 30L

Isolationsklasse

Maskinens vægt 9kg

STOJ-OG VIBRATIONSDATA

A-vægtet lydtryksniveau	LpA: 77.5dB(A) KpA: 3dB(A)
A-vægtet lydeffektniveau L	wA: 89.3dB(A)
Bær høreværn,ningen lydtrykke ter over	80dB(A)
	O
Typisk, vægtet vibration 2.4m/s	2 K=1.5m/s2

TILBEHOR

Græsopsamler

1

Det anbefales, at alt udstyr kbes i samme butik som pleneklipperen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vaelg slibepapir afhengigt af opgaven. Se pa emballagen til tilbehoret for at f yderligere oplysninger. F hjelp og r di butikken.

GENERELLE ADVARSLER I FORBINDELS MED MASKINVAERKTOJ

ADVARSEL! Laes samtlige

af nedenstaende anvisninger kan resultere i elektrisk stød, brand og/eller alvorlig personskade.

• Trimmeren må ikke bruges af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner aller med manglende erfaring og viden, medmindre de overvåges aller er instrueret i brugen af trimmeren af en person, ansvarlig for deres sikkerhed.
• Børn skal overvåges for at sikre, at de/DDleger med redskabet.

Hvis ledningen til strømforsyningen bliver beskadiget, skal den udskiftes af fabrikanten, service agenten uller tilsvarende kvalificeret personale for at undgå fare.

TRAINING

a) Læs instruktionerne omhyggeligt. Lær kontrollerne at kende og den korrekte brug af apparatet.
b) Lad aldrig børn, eller folk der ikke er bekendt med instruktionerne, bruge maskinen. Lokale regulativer kan sætte begraensninger på alderen af operatoren.
c) Slå aldrig graes, mens mennesker, specielt børn, eller kæledyr er iærheden.
d) Operatoren, aller brugeren er ansvarlig for ulykker aller fare, der opstar pa andre messnesker aller deres ejendom.

FORBEREDELS

a) Nár der slás graes skal du altid bære solidt fodtoj og lange bukser. Brug ikke apparatet nár du er barfodet eller bærer abne sandaler.
b) Gennemfør en grundig inspektion af det omrade, hvor maskinen skal anvendes og fjern alle sten, pinde, trad, ben, og andre fremmedlegemer.

c) Forbrug skal du altid udfore en visuelinspection for at se om bladene, bladboltene og skareenheden ici er slidt eller beskadiget. Udskift slidte eller beskadigede blade og bolte i sæt, for at bevar balancen.

DRIFT

a) Slå kun græs i dagslys eller i god kunstigt lys.
b) Undgå at bruge plæneklipperen i vådt græs, hvis det er muligt.
c) Hold altid dit fodfæste på hældninger.
d) Ga, Iob aldrig;
e) Ved brug af roterende maskiner pa hjul, skal der slas pa tvaers af haelninger, aldrig op og ned.
f) Udvis ekstrem forsigtighed, nár du ænderer retning på hældninger.
g) Slå ikke på ekstreme hældninger.
h) Udvis ekstrem forsigtighed nár du bakker eller trækker plæneklipperen i mod dig.
i) Stop blade(ne) hvis plæneklipperen skal hældes for transport nár du kører over andre overflader end græs, og nár du transporterer plæneklipperen til og fra det område der skal slås.
j) Brug aldrig plæneklipperen med defekte sikkerhedsskærme, eller.uden sikkerhedsanordninger, for eksempel, deflektorer og/eller græsfangere på plads.
k) Tænd for motoren i overensstemmelse med instruktionerne og med fdderne säl langt væk fra blade(ne) som muligt.
I) Hold hænderne og fddderne fra drejende dele, mens græsslamaskinen er i brug;
m) Saml aldrig plæneklipperen op eller bær den, mens motoren kører;
n) Fjern stikket fra lysnettet nár;
- Før kontrol, rengöring og før der arbejdes pa maskinen;
- After at du har ramt et fremmedlegeme. Inspicer plæneklipperen for skader og udfør denødvendige reparationser;
- Hvis plæneklipperen begynder at vibrere unormalt (kontroller øjeblikelig);

VEDLIGEHOLDELSOGOPBEVARING

a) Hold alle møtrikker, bolte, og skuer spændte, for at sikre at plæneklipperen er i

sikker arbejdstilstand;

b) Kontroller græsopsamleren regelmaessigt for slid eller ældning;
c) Udskift slidte aller beskadigede dele for en sikkerheds skyld;
d) Vær forsigtig nár du justerer maskinen, sá du ikke fær fingre ni klemme mellem de bevægende klinger og dele på maskinen.

ADVARSEL

• Brug ikke plæneklipperen, hvis ledningerne er beskadigede eller slidte.
• Forbind ikke en beskadiget ledning til stikkontakten og rør ikke en beskadiget ledning, for strømforsyningen er afbrudt. En beskadiget ledning kan givekontakt med strømførende dele.
• Rør ikke ved kniven, for afmonteringsmekanismen er fjernet. Og kniven stared fuldstændigt stille.
• Hold forlangerledninger væk fra knivene. Knivene kan beskadige ledningerne og givekontakt med strømforende dele.
• Afbryd altid værktøj fra strømforsyningen (f.eks. træk netstikket ud eller betjen kontaktspærren)
• Når du afterlader plæneklipperen.uden opsyn,
• Før du fjerner en blokering,
• Før kontrol, rengøring og før der arbejdes pa maskinen,
• Efter at du har ramt et fremmedlegeme,
• hvis værktøjet pludselig begynder at vibrere anormalt.
• Læs instruktionerne omhyggeligt, sä maskinen bruges på rigtig**)
• Anbefalinger:
• Det anbefales at bruge en fejlstrømsafbryder (R.C.D.) med en aktiveringsström på ikke over 30mA.

SYMBOLBESKRIVELSE

Læs instruktionsbogen, før denne maskine betjenes

Holds tilskuere væk.

Bladet fortsetter med at rotere after at maskinen er slukket. Vent indtil alle maskinens komponenter er standset fuldstendigt for du berorer dem.

Pas pà de skarpe knive. Knivene fortssætter med at rotere after, at motoren er slukket. Træk stikket ud af stikkontakten for vedligeholdelse, eller hvis ledningen er beskadiget.

Hold tilslutningskablet borte fra skareknivene.

Isolationsklasse

Dette produit er blevet mærket med et symbol i relation til bortskaffelse af elektrisk og elektronisk udstyr. Dette betyder at dette produit ikke mær bortskaffes sammen med husholdningsauffald, men at det skal returneres til et opsamlingssystem, der overholder det Europaëiske Direktiv 2002/96/ CE. Det vil da blive genbrugt eller adskilt for at reducere pavirkningerne på miljøet. Elektrisk og elektronisk udstyr kan vare skadelig for miljøet og for den messnelsige sundhed aftersom de indeholder farlige substanser.

FORESKREVANVENDELS

Dette produit er beregnet til privat plæneklipning.

SAMLING

VIGTIG! Inden du samler

plæneklipperen, skal du tjekke tilbehøret

i henhold til ovenstaende. Tjek, at alt tilbehoret findes.

1. SAMLING AF HändTAGET (Se A1, A2, A3)

Fjern skruerne (2 stk.) på begge sider af dækslet.

1) Anbring den nedre del af handtaget (8) i hullerne i daekslet.
2) Stram skruerne (Se A1).
3) Monter den øvre del af handtaget (6) med bolten og lasehandtaget (7) pa det nedre handtag (8) (Se A2).

NOTER: Kontroller, at boltene er stukket welt genne handtagene, inden handtagsknopperne anbringes.

Monter de to ledningsspænder (2) på det øvre og nedre handtag. Anbring ledningen I spænderne, idet det sikres, at den Iøsthængende del er lang nok (Se A3).

2. SAMLING AF GRAESOPSAMLEREN

Monter handtaget pā græsfangeren som vist i Fig B1-B4.

Step 1. Tryk kort ned på den forreste del af handtaget (Se B2).

Step 2. Skub derefter fremad (Se B2).

Step 3. Tryk handtagets bageste del ned (Se B2).

Step 4. Til sidst: Sæt plastikspændne fast pa metalrammen (Se B3).

1) Sluk for plæneklipperen, vent til kniven er standset og fjern sikkerhedsnøglen.
2) Loft sikkerhedsklappen og hold den oppe

3) Løft i handtaget på græsopsamleren, og placer græsopsamleren på de nedre kroge på plæneklipperens skjold. (Se C2)
4) Frigør sikkerhedsafskærmningen, sá græsopsamleren lases pól plads. Kontroller, at graesopsamleren er monteret sikkert. (Se C3)

NOTER: Tryk let på græsopsamleren for at sikre, at den er rigtigt monteret.

4. FJERNALSE/TØMNING

Hold i graesfangeren, loft sikkerhedsklappen (9) og hold den op. Fjern graesopsamleren (5).

ADVARSEL! Kontroller altid, at sikkerhedsklappen kan lukke

tömningsåbningen ordentlich, inden
plæneklipperen tages i brug. Løft aldrig
sikkerhedsklappen (9).uden græsfangeren,ningar
plæneklipperen bruges.

DRIFT

1. START OG STOP (Se D1, D2) START

Kontrolboksen er forsynet med en laseknap for at forbindre start ved et uheld.

Tryk på og hold sikkerhedsknappen nede, med den ene hand (D1), mens du trykkerhandtaget (D2) mod handtaget, og udlossikkerhedsknappens laseknap. Maskinen er nu startet, vent indtil produit har opnaet fuld hastighed, for du begynder at skare græs. Derefter BRUGES begge hender til at holde kontrolhandtaget for at holde den korende.

STOPP

Udløs kontrolhändtaget.

2. JUSTER SKAEREDYBDEN (Se E)

ADVARSEL! Før du skaredybden, vent indtil maskinen er standset

fuldstændigt. Plæneklipperens blade forsætter med at rotere, after at maskinen er slukket og et roterende blad kan forårsage kvæstelser.

Vent indtil alle maskinens komponenter er stoppet fuldstændigt, før du berører dem.

Inden du klipper første gang, skal

klippehjden indstilles til den onskede hjde. Plæneklipperen kan indstilles til 3 klippehjder mellem 20 og 60 mm.

Tag fat i et hjul, træk det ud af furen og anbring det i den ønskede hjde. ALLE andre hjul skal indstilles i samme hjde.

3. INDIKATOR FOR FYLDT GRAESFANGER (Se F)

For at minde dig om straks at tommegraesfangeren, nar den er fuld, er der enindicator ovenpgraesfangeren, der viseropsamlingsstatus. Se venligst nedenfor:

Fuld: flap lukket (a)

Tom: flap aben (b)

4. BAGUDTØMNING (Se G)

Plæneklipperne har bagudtømning, hvilket vil sige, at der kan klippes uten opsamling. Det afklippede græse slynges ud bagtil.

5. SLÄNING

For bekve slaning, kan det vare bedst at starte slaningen pa et punkt taret ved strormforsyningen og derefter arbejde dig væk fra strormforsyningen. Sla graesset i en ret vindel fra strormforsyningen og placer effektkablet til den side, der allerede er blevet slaet.

NOTER: Motoren er beskyttet af sikkerhedsstop, som aktiveres, när knivene blokeres aller, hvis motoren overbelastes. När dette sker, skal du fjerne ledningen fra stikkontakten, frigore omskifterhandtaget, fjerne blokeringen og genstarte maskinen. Hvis maskinen slår fraigen, skal du øge skærehjden for at nedsette belastningen af motoren.

ADVARSEL! Nár du slár, má du ilke lade motoren blive overbelastet, specielt ikke under tunge forhold. Nár motoren arbejder vil hastigheden på motoren falde og du vil hore enændring i motorens lyd, nár dette sker stop släningen, udløs kontakthandtaget og forg skæredybden. Hvis du ikke gør dette, kan det beskadige maskinen.

VEDLIGEHOLDELS

Træk stikket ud af stikkontakten, indender udfores nogen form justering,service eller vedligholdele.

Denne plæneklipper kræver ikke saerlig smøring eller vedligeholdelse.

Plæneleklipperen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares pa et tørststed. Hold motorens ventilationsabninger rene. Knapperne o.l. skal vare rene og frie for stv. Det er helt normalt, at der kan forekomme gnister i ventilationsabningerne, og det beskadiger ikke plæneleklipperen.

Hvis elledningen beskadiges, skalden udskiftes af producenten, dennesservicereprasant erler,anden kvalificeretfagmand for at undgå,at der opstär farlige situationer.

ADVARSEL! Udfør aldrig nogen samleoperationer eller justeringer med effektktablet forbundet til plæneklipperen.

Behandl altid bladet med forsigtighed - de skarpe kanter kan forarsage kvastelser, sa brug handsker.

Folg disse procedure for at fjerne ell er udskifte bladet. Du har brug for havehandker (medfogler ici) og en spændenøgle (medfogler ici) for at fjerne bladet. Hold bladet (13) og Iøsn bladbolten (12) mod uret, ved brug af spændenøglen. Fjern bladet og monter en ny pa bladbolten.

Forvis dig om at bladet er sikkert placeret som vist på Fig.H, og spænd derefter bolten fast.

OVERSPENDIKKE.

Udskift metalbladet after 50 timers slaning eller 2 ar, hvilket kommer fsigma, uanset kondition.

Hvis bladet er revnet aller beskadiget udskift det med et nyt.

OPBEVARING: (Se I)

Rengør ydersiden af maskinen fuldstændig, ved brug af en blød børste eller klud. Brug ikke vand, oplosningsmidler eller polermidler. Fjern alt græs og affald, specielt fra ventilationsåbningerne.

Hæld maskinen til den ene side og rengør området omkring bladene. Hvis græsrester er komprimeret i bladområdet, fjernes de med et træ- eller plastikredskab.

Opbevar maskinen på et tørst ed. Placer ikke andre objekter på toppen af maskinen.

For lettere opbevaring, Iosnes vingemotrikkerne og handtaget foldes sammen.

Plæneklipperen kan bæres i bærehändtaget (10).

Forvis dig om at kablet ikkekommen i klemme,
eller bliver fanget, nár du folder erler udfolder
top handtaget. Tab seks händtaget.

MILJOBESKYTTESE

Dette produit er blevet mørket med et symbol i relation til bortskaffelse af elektrisk og elektronisk udstyr. Dette

betyder at dette produit ikke bortskaffes sammen med husholdningsaffald, men at det skal returneres til et opsamlingsystem, der overholder det Europæiske Direktiv 2002/96/ CE. Det vil da blive genbrugt eller adskilt for at reducere pavirkningerne på miljøet. Elektrisk og elektronisk udstyr kan+vare skadelig for miljøet og for den menseselige sundhed aftersom de indeholder farlige substanser.

KONFORMITETSERKLÄERING

Erklærer herved, atprodukter Beskrivelse WORX Elektrisk plæneklipper Type WG705E(705-719-udpegning af maskiner, repræsentant for Gresskipper) Funktion Græsklipning

Er i overensstemmelse med fologende direktiver:

Maskindirektiv 2006/42/EU

Elektromagnetiske kompatibilitetsdirektiv 2004/108/EU

RoHS Direktiv 2011/65/EU

Direktiv om "Stojemmision i Miljoet fra Maskiner til Udendors Brug"

2000/14/EF aendret ved 2005/88/EF

• Konformitetstestprocedure pr. Annex VI

• Målt niveau for lydeffekt 89.3dB(A)

Deklareret garanteret niveau for lydeffekt 94dB(A)

Afprøvningsorgan involveret

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK

2013/01/04

Leo Yue

Hold tilskuere pa avstand.

VIKTIG! Før du monterer gressklipperen, se tilbehør ifolge

Fest de medfolgende kabelklipsene (3) til øvre og nedre handtaket. Sett kabelen inn i kabelklipsene sik det er nok slakk i kabelen. (Se A3).

2. MONTERING AV GRESSPOSEN

ADVARSEL: Pass på at du ikke monterer handtaket i omvendt

ADVARSEL! Pass pà at du ikke lar

motoren jobbe under spesielt tunge

forhold. När motoren arbeider tungt gär farten på motoren ned og du hörer en endring i motorlyden. När dette skjer er det bedre Å stoppe klippingen, slippe opp bryterhandtaket og justere klippehøyden opp. Hvis du ikke gjør dette kan det skade maskinen.

VEDLIKEHOLD

For a bytte kniven kan du ffolge disse anvisninger. Du trenger hagehansker (medfolger ici) og en skrunokkel (medfolger ici) for a fjerne kniven. Hold kniven (13) og skru opp knivbolten (12) mot klokken ved a bruke skrunokkelen. Fjern kniven og sett knivbolten gjennom en ny kniv.

Hvis kniven er sprukket eller skadet帽子 skiftes ut med en ny.

LAGRING (Se I)

Sjekk at ledningene ikke er kommet i klemme eller er floket sammen nár du folder det øvre handtaket sammen/ut. Ikke slipp handtakene i bakken.

MILJOVERNTILTAK

Samsvarer med ffolgende direktiver,

Maskindirektivet 2006/42/EC

EMC-direktivet 2004/108/EC

RoHS Direktiv 2011/65/EU

-Tilpassningsbedommelse Utfort ifolge

Anneks VI

• Malt Lydkraftniv 89.3dB(A)

• Erklært Garantert Lydkraftniv 94dB(A)

• Den notifiserte gruppen involvert

Personen som er autorisert til a utarbeide den tekniske lien,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)

Ltd, PO Box 152,Leeds,LS10 9DS,UK

2013/01/04

Leo Yue

Följs inte alla nedanstænde

Häll anslutningskabeln på betryggande avstand frän skärknivarna.

Skyddsklass
