GEBRUIKSAANWIJZING A 405 ALPINA

NEDERLANDS -Vertaling van de oorspronkelijke gebruiksaanwijzing (Istruzioni Originali)NL

wij danken u voor het feit dat u de voorkeur hebt gegeven aan onze producten en wij hopen dat het gebruik van machine u zeer tevreden zal stellen en dat zij volledig aan uw verwachtingen zal voldoen. Deze handleiding is geschreven om u vertrouwd te maken met uw machine en om u in staat te stellen haar op de beste en de meest manier te gebruiken: vergeet niet dat deze handleiding een integrerend deel van de machine is, bewaar deze bin handbereik zodat u haar op elk gewenst moment kunt raadplegen en zorg ervoor dat ze de machine altijd vergek ook als u de machine verkoopt of uitleent.

Deze nieuwe machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkom, veilig en betrouwbaar indien zij wordt gebruikt overeenkomstig de aanwijzingen in deze handleiding (voorzien gebr het gebruik voor andere doeleinden of het niet in acht nemen van de aangegeven veiligheids-, gebruiks-, onderho en reparatievoorschriften wordt als "oneigenlijk gebruik" beschouwd en brengt verval van, zowel de garantie, als d aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zelf verantwoordelijk is voor schade of letsel die zelf of anderen oplopen.

Neem steeds de plaatselijke wetten in verband met de veiligheid in acht, die het gebruik van de machine mogeli perken.

Mocht u verschillen tegenkomen tussen wat beschreven is en de machine die u bezit, denk er dan aan dat, aan zien het product continu verbeterd wordt, de in deze handleiding opgenomen gegevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd kunnen worden, waarbij de sentiële kenmerken met het oog op de veiligheid en de werking evenwel onveranderd blijven. Neem ingeval van contact op met uw Verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOUD

1. Identificatie van de hoofdcomponenten 2
2. Symbolen 3
3. Veiligheidsvoorschriften 4
4. Montage van de machine 7
5. Voorbereiding....8
6. Starten - Gebruik - Uitschakelen motor.... 10
7. Gebruik van de machine 12
8. Onderhoud en opslag.... 14
9. Opsporen van defecten.... 17
10. Accessoires.... 18

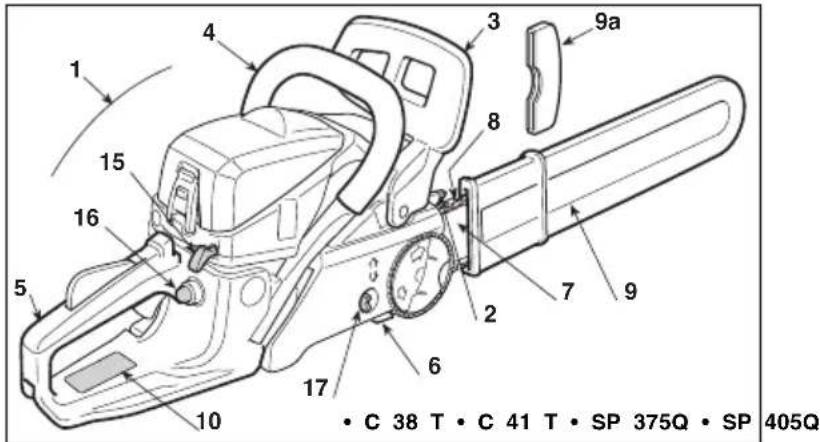

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

BELANGRIJKSTE ONDERDELEN

1. Motor
2. Pal
3. Voorste handbescherming
4. Voorste handgreep
5. Achterste handgreep
6. Pin vergrendeling ketting
7. Blad
8. Ketting
9. Bladbescherming
   9a. Palbescherming (verwijderen tijdens het gebruik)
10. Typeplaatje

1 2 3 4 5 6 7 8 9a 10 15 16 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP 38 • CP 40 • XC 238 • C 38 • SP 375 • C 41

1 4 3 9a 8 15 16 5 2 7 9 10 6 17 C 38 T C 41 T SP 375Q SP 405Q

10.1) Conformiteitsmerk volgens de richtlijn 2006/42/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG
10.5) Machinemodel
10.6) Serienummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.8 10.9

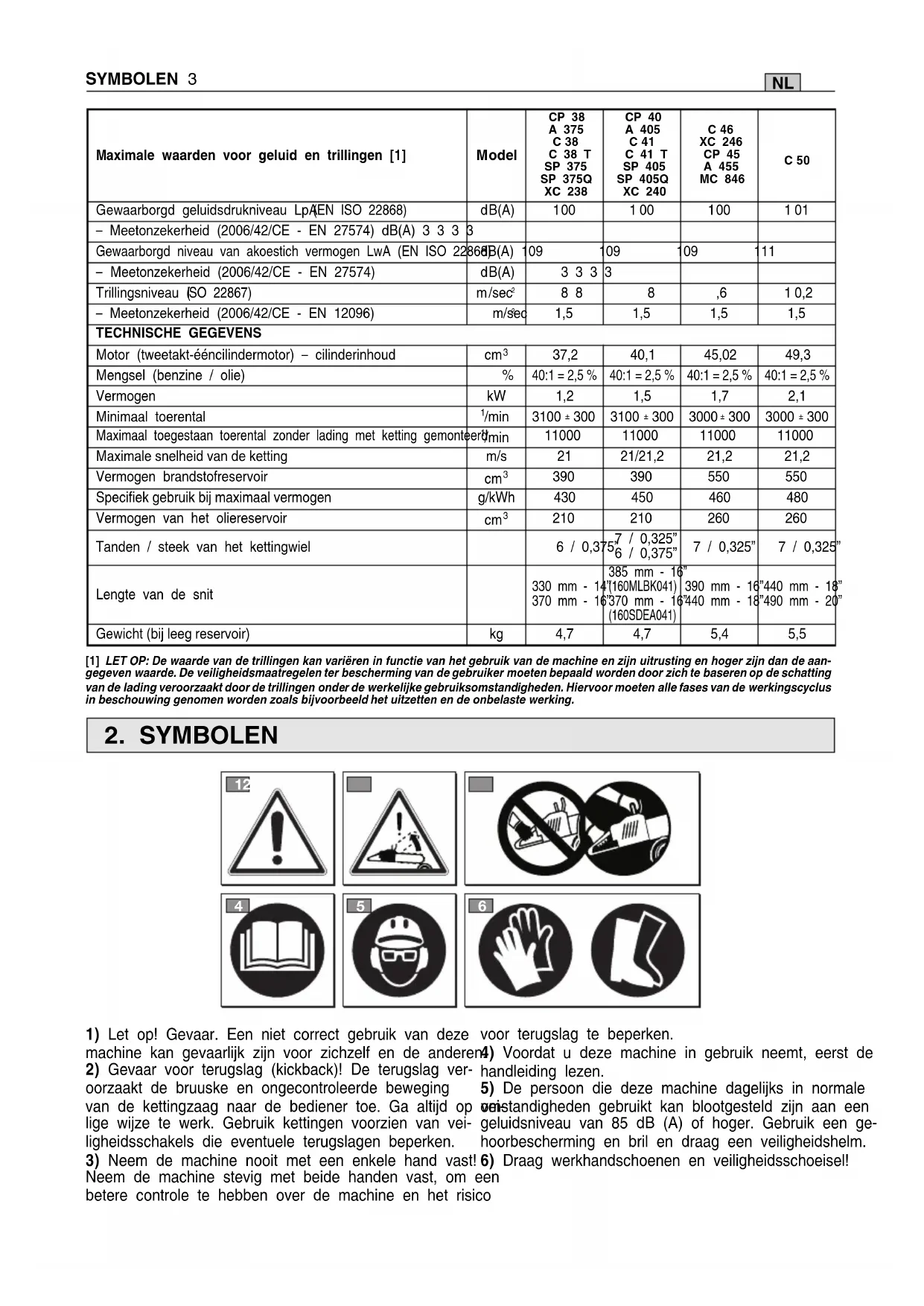

Maximale waarden voor geluid en trillingen [1]	Model	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Gewaarborgd geluidsdrukniveau LpA(EN ISO 22868)	dB(A)	100	100	100	101
-Meetonzekerheid (2006/42/CE - EN 27574) dB(A) 3 3 3 3
Gewaarborgd niveau van akoestich vermogen LwA (EN ISO 22868) dB(A)	109	109	109	11
-Meetonzekerheid (2006/42/CE - EN 27574)	dB(A)	3 3 3	3
Trillingsniveau (ISO 22867)	m/sec ^2	8 8	8	,6	10,2
-Meetonzekerheid (2006/42/CE - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TECHNISCHE GEGEVENS
Motor (tweetakt-éencilindermotor) - cilinderinhoud	cm ^3	37,2	40,1	45,02	49,3
Mengsel (benzine / olie)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Vermogen	kW	1,2	1,5	1,7	2,1
Minimaal toerental	^1/min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Maximaal toegestaan toerental zonder lading met ketting gemonteer ^1/min		11000	11000	11000	11000
Maximale snelheid van de ketting	m/s	21	21/21,2	21,2	21,2
Vermogen brandstofreservoir	cm ^3	390	390	550	550
Specifiek gebruik bij maximaal vermogen	g/kWh	430	450	460	480
Vermogen van het oliereservoir	cm ^3	210	210	260	260
Tanden / steek van het kettingwiel		6 / 0,375	7 / 0,325"6 / 0,375"	7 / 0,325"	7 / 0,325"
Lengte van de snit		330 mm - 14"370 mm - 16"	385 mm - 16"160MLBK041"370 mm - 16"370 mm - 16"440 mm - 18"490 mm - 20"	390 mm - 16"440 mm - 18"490 mm - 20"	440 mm - 18"490 mm - 20"
Gewicht (bij leeg reservoir)	kg	4,7	4,7	5,4	5,5

[1] LET OP: De waarde van de trillingen kan variëren in functie van het gebruik van de machine en zijn uitrusting en hoger zijn dan de aangegeven waarde. De veiligheidsmaatregelen ter bescherming van de gebruiker moeten bepaald worden door zich te baseren op de schatting van de lading veroorzaakt door de trillingen onder de werkelijke gebruiksomstandigheden. Hiervoor moeten alle fases van de werkingscyclus in beschouwing genomen worden zoals bijvoorbeeld het uitzetten en de onbelaste werking.

2. SYMBOLEN

12

1) Let op! Gevaar. Een niet correct gebruik van deze voor terugslag te beperken.
machine kan gevaarlijk zijn voor zichzelf en de anderen4) Voordat u deze machine in gebruik neemt, eerst de 2) Gevaar voor terugslag (kickback)! De terugslag ver- handleiding lezen.
oorzaakt de bruuske en ongecontroleerde beweging van de kettingzaag naar de bediener toe. Ga altijd op verstandigheden gebruikt kan blootgesteld zijn aan een lige wijze te werk. Gebruik kettingen voorzien van veiligheidsschakels die eventuele terugslagen beperken. 5) De persoon die deze machine dagelijks in normale ge-
3) Neem de machine nooit met een enkele hand vast! 6) Draag werkhandschoenen en veiligheidsschoeisel!
Neem de machine stevig met beide handen vast, om een betere controle te hebben over de machine en het risico

H = regeling brandstof hoge snelheid

T = regeling van het minimumtoerental

14) Chokeknop (Starter)
15) Knop voorinspuiting (Primer)
16) Kettingrem (het symbool geeft de positie aan waarin de rem vrijgegeven wordt)

3. VEILIGHEIDSVOORSCHRIFTEN

Gebruik de machine alleen voor het doel waartoe het bestemd is, m.a.w. "het vellen, het verzagen en snoeien van bomen met afmetingen in verhouding tot de lengte van het kettingblad" of houten voorwerpen met gelijkaardige eigenschappen. Elk ander doelwaarvoor de machine wordt gebruikt kan gevaarlijk zijn en zou de machine kunnen beschadigen.

De volgende situaties behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar niet uitsluitend):

• Hagen bijschoeien
• snijwerken
• doorsnijden van banken, kisten en verpakkingen in het algemeen
• doorsnijden van meubelen of andere voorwerpen die nagels, vijzen
  of andere metalen onderdelen kunnen bevatten
• slachterswerken uitvoeren
• de machine gebruiken als hefboom om voorwerpen op te tillen, te verplaatsen of door te breken;
• de machine gebruiken wanneer ze op vaste steunen geblokkeerd - is.

De kettingzaag niet gebruiken voor het zagen van plastic, bouwma- teriaal of ander materiaal dan hout. Het gebruik van de kettingzaag- voor andere doeleinden dan waarvoor hij bedoeld is, kan leiden tot g vaarlijke situaties.

A) VERTROUWD RAKEN

1) Lees de gebruiksaanwijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten. -
2) Laat nooit toe dat de machine gebruikt wordt door kinderen of do personen die niet vertrouwd zijn met deze aanwijzingen. De leeftijd - van de gebruiker kan landelijk gereglementeerd zijn.
3) De machine dient niet door meer dan één persoon gebruikt te wo den.

4) Gebruik de machine in geen geval:

• als er personen, in het bijzonder kinderen of dieren in de buurt zijn;
• indien de gebruiker moe is, zich niet fit voelt of geneesmiddelen,
• drugs, alcohol of schadelijke stoffen ingenomen heeft die zijn re- actievermogen en aandacht kunnen verminderen;
• indien de gebruiker niet in staat is om de machine stevig vast te hou maalen met beide handen en/of tijdens het werk niet in evenwicht en stevig op beide voeten kan staan.
  5) Denk eraan dat de persoon die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoorziene gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VÓÓR HET GEBRUIK

1) Tijdens het werken moet gepaste kledij gedragen worden die de gebruiker niet hindert in zijn bewegingen.

e- Draag aansluitende en beschermende kledij die bestand is tegen sneden.

- Draag een helm, werkhandschoenen, een veiligheidsbril, een stofmaskertje en veiligheidsschoeisel met een antislipzool.

- Gebruik de oorbeschermers.

- Draag geen sjaal, hemd, halsketting of andere hangende of ruime gaccessoires die gegrepen kunnen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.

• Lang haar wordt zorgvuldig bijeengebonden.
  2) PGELET: GEVAAR! De benzine is bijzonder brandbaar:
• bewaar de brandstof in gepaste recipienten die geschikt zijn voor dit gebruik;

ne rook niet wanneer de brandstof gehanteerd wordt;
- open de dop van het reservoir langzaam om de interne druk gelei-
doodelijk aan af te laten;
- vul benzine alleen bij in de open lucht en gebruik hiervoor een trechter;
worgiet de brandstof in het reservoir vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen

of de dop van de benzinetank afdraaien;

• als u benzine gemorst hebt mag u de motor niet starten maar u de machine uit de buurt van de plek waar u de benzine ger hebt te brengen en voorkomen dat er brand ontstaat. U dient wachten totdat de brandstof verdampt is en de benzinedamper gelost zijn;
• reinig onmiddellijk elk spoor van benzine gemorst op de machi of op de grond;
• start de machine niet op de plaats waar de brandstof bijgevuld werd;
• vermijd dat de brandstof in contact komt met de kledij en, mo toch gebeuren, trek dan andere kledij aan vooraleer de motor starten;
• draai de dop altijd weer goed op het reservoir van de machine het benzinerecipiënt.
  3 Vervang defecte of beschadigde geluidsdempers.
  4) Ga vóór het gebruik over tot een algemene controle van de chine, in het bijzonder:
• de versnellingshendel en de veiligheidshendel moeten vrij kunnen bewegen, zonder geforceerd te worden, en bij het loslaten moze automatisch en snel terug in de neutrale stand komen;
• de versnellingshendel moet geblokkeerd blijven indien niet op de veiligheidshendel geduwd wordt;
• de stopschakelaar van de motor moet makkelijk van de ene st in de andere gebracht kunnen worden;
• de elektrische kabels en in het bijzonder de kabel van de bou moeten onbeschadigd zijn om te voorkomen dat vonken ontsta de kap moet correct op de bougie gemonteerd zijn;
• de handgrepen en beschermingen van de machine moeten schoon, droog, en stevig bevestigd zijn op de machine;
• de rem van de ketting moet perfect werken en doeltreffend zijn
• Ihet blad en de ketting moeten correct gemonteerd zijn;
• de ketting moet correct gespannen zijn.
  5) Vóór het werk te beginnen, controleer of alle beschermingen o rect gemonteerd zijn.

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten, waar zich gevaarlijke monoxide kan ontwikkelen.
Controleer de luchtverversing wanneer men in grachten, holtes of gelijke werkt.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Blijf stil en stabiel staan:
- vermijd zoveel mogelijk te werken op een natte of glibberige g of in ieder geval op te oneffen of steile terreinen die de stabil de gebruiken tijdens het werken niet kunnen garanderen;
- vermijd het gebruik van ladders en onstabiele platformen;
- ga niet te werk met de machine boven de schouderlijn;
- loop niet maar ga normaal en let op oneffenheden van het ter en de aanwezigheid van eventuele hindernissen.
- ga best niet alleen of te geïsoleerd te werk, om in geval van geluk makkelijker hulp te roepen.
4) Start de motor terwijl de machine stevig vastgehouden wordt:
- start de motor op een afstand van minstens 3 meter van de p waar de brandstof bijgevuld werd;
- controleer of er zich andere personen in de draagwijdte van d'chine bevinden;
- richt de geluidsdemper en dus de uitlaatgassen nooit naar ontvlambare materialen:
- let op het mogelijk wegspringen van materiaal veroorzaakt door beweging van de ketting, vooral wanneer de ketting in contact komt met hindernissen of vreemde lichamen.
5) Wijzig de afstelling van de motor niet en laat het toerental de motor niet buitengewoon hoog oplopen.
6) Overbelast de machine niet en gebruik geen kleine machine of zware werken te verrichten; het gebruik van een machine met aan gepaste afmetingen zal de risico's beperken en de kwaliteit van werk verbeteren.
7) Controleer of het laagste toerental van de machine de ketting

in beweging brengt en of de motor na een plotse versnelling snel libertugvalt tot het laagste toerental.

mor8) Let erop dat het blad niet hevig botst met vreemde lichamen en let te op eventueel wegspringend materiaal veroorzaakt door het draaien opan de ketting.

9) Schakel de motor uit:
- telkens wanneer u de machine onbeheerd achterlaat;
- vóórdat u benzine bijtankt.
10) Schakel de motor uit en koppel de bougiekabel los:
- voordat u de machine controleert, schoonmaakt of eraan werkt;

cht-ditadat er op een vreemd lichaam gestoten is. Controleer de machine te op eventuele beschadigingen en voer de nodige reparaties uit al-vorens de machine opnieuw te gebruiken;

e en indien de machine op abnormale wijze begint te trillen (Meteen de oorzaak van de trillingen opsporen en hem laten nakijken door een Gespecialiseerd Servicecentrum).

na-wanneer de machine niet gebruikt wordt.
11) Stel u niet bloot aan het stof en zaagsel dat tijdens het snijden

a. 10. a. Noting 3.

en

[Non-Text]

(stand) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaaratieis. Als u regelmatig onderhoud aan de heggenschaar pleegt zal van;de werking van ervan veilig blijven en zal het prestatieniveau bewaard blijven.

2) Zet de machine niet met benzine in het reservoir in een ruimte waar de benzinedampen met vlammen, vonken of een warmtebron in aanraking zouden kunnen komen.
3) Laat de motor eerst afkoelen vóór het opbergen van de machine in elke willekeurige ruimte.

-4) Om het risico voor brand te beperken, worden de motor, de geluidsdemper van de uitlaat en de opslagzone van de benzine vrij gehouden van zaagsel, takjes, bladeren of overtollig vet; laat geen recipienten met snijafval in de ruimte achter.

5) Als u het reservoir moet ledigen, dient u dit in de open lucht te doe en wanneer de motor koud is.

⑥) Draai werkhandschoenen voor elke ingreep aan de snij-inrichting.

Zorg ervoor dat de ketting altijd scherp is. Alle handelingen die betrekking hebben op de ketting en het blad vergen een specifieke vaardigheid, naast het gebruik van speciaal gereedschap om deze handelingen volgens de regels van de kunst uit te voeren; uit veiligdeidsoverwegingen, neemt u altijd het best contact op met uw Verikoper.

8) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd zijn. De beschadigde onderdelen moeten vernieuwd en niet gerepareerd worden.

Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

9) Vooraleer de machine op te bergen, de sleutels of het gereedschap gebruikt voor het onderhoud wegnemen.

ats) Bewaar de machine buiten het bereik van kinderen!

[Non-Text]

ma- E) TRANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst of vervoerd moet worden, is het noodzakelijk:
- de motor uit te schakelen, te wachten tot de ketting tot stilstand gekomen is en de bougiekap los te koppelen;
an de bladbescherming aan te brengen;
- de machine alleen vast te nemen aan de handgrepen en het blad in de richting tegenover de loop- of rijrichting te houden.

2) Wanneer de machine vervoerd wordt met een voertuig, moet het top dusdanige wijze geplaatst worden dat er voor niemand gevaar ont- staat en stevig geblokkeerd worden om te voorkomen dat de machine

etmvalt en beschadigd wordt of dat brandstof lekt.

F) RESTRISICO'S

De gebruiker van een kettingzaag moet verschillende maatregelen treffen om het risico op ongelukken of verwonding tijdens de zaag-

• Blijf met al uw lichaamsdelen uit de buurt van de zaagkettingwerkzaamheden op te heffen. Terugslag is het gevolg van een slecht terwijl de kettingzaag in werking is. Voor de kettingzaag te stagebruik van het gereedschap en/of onjuiste procedures of gebruiks- ten, controleren of de zaagketting nergens mee in aanraking komtomstandigheden en kan vermeden worden door de volgende voor- Als u even niet oplet terwijl u de kettingzaag gebruikt, kan uw klezorgsmaatregelen te treffen. ding of lichaam in de zaagketting verstrikt raken.
• Pak met uw rechter hand de achterste handgreep vast en met Houd de zaag met beide handen stevig vast, met de duimen uw linkerhand de voorste handgreep. Nooit de kettingzaag andersom vastpakken omdat dan het risico op persoonlijk letsel toe-neemt.
• Draag een veiligheidsbril en oorbeschermingen. Verder wordt een beschermhelm aanbevolen en berschermschoenen en -
  handschoenen. Door het dragen van geschikte beschermkleding • Reik niet te ver en zaag niet boven schouderhoogte. Dit draagt verlaagt u de kans op verwondingen die veroorzaakt kunnen worden door wegspringend houtafval of het per ongeluk in aanraking komen met de zaagketting. bij te vermijden dat de punt van het zaagblad per ongeluk iets raakt en tot een betere controle over de kettingzaag in onverwachte situaties.
• Gebruik de kettingzaag niet in een boom. Het gebruik van een kettingzaag terwijl u in een boom geklommen bent, kan verwondingen veroorzaken.
• Ga altijd op een goed steunpunt staan en laat de kettingzaag Gebruik alleen de door de fabrikant gespecificeerde zaagbladen en -kettingen. Ongeschikte zaagbladen en -kettingen kunnen ervoor zorgen dat de ketting breekt en/of terugslag veroorzaken.
  alleen draaien als u op een stevig, veilig en vlak oppervlak • Houd u aan de aanwijzingen van de fabrikant voor wat betreft staat. Als u op een gladde of instabiele ondergrond staat, zoals bij het slijpen en onderhoud van de kettingzaag. Door een kleinere voorbeeld een ladder, kunt u uw evenwicht of de controle over de zaagdiepte neemt het risico op terugslag toe. kettingzaag verliezen.
• Als u een onder spanning staande tak afzaagt, moet u op het risico van eventuele terugslag letten. Als de spanning van de H) GEBRUIKSTECHNIEKEN VAN DE MOTORZAAG houtvezels vrijkomt, kan de onder spanning staande tak de bediener een tik geven en/of kan hij de controle over de kettingzaag vdeem altijd de veiligheidsvoorschriften in acht en gebruik de techliezen. nieken die het meest gepast zijn voor het uit te voeren werk, volgens
• Wees uiterst voorzichtig als u struiken en jonge boompjes afde instructies en de voorbeelden gegeven in de gebruiksaanwijzingen zaagt. Dun materiaal kan in de zaagketting verstrikt raken waardo(zie hoofdstuk 7). het in uw richting kan wegspringen en/of u uw evenwicht kunt verliezen.
• Draag de kettingzaag aan de voorste handgreep als hij uit-J) AANBEVELINGEN VOOR BEGINNERS geschakeld is en van uw lichaam af gekeerd. Als de kettingzaag vervoerd of opgeborgen wordt moet altijd de bladbescherming aangebracht worden. Door correct met de Kettingzaag om te gaan verkleint u de kans op het per ongeluk in aanraking komen met de bewegende zaagketting. Wanneer u voor de eerste keer een boom wilt vellen of takken wilt afzagen, moet u eerst:
• een specifieke opleiding gevolgd hebben over het gebruik van dit
• Houd u aan de aanwijzingen voor het smeren, het spannen type van gereedschap; van de ketting en het verwisselen van accessoires. Een ver- de veiligheidsvoorschriften en gebruiksaanwijzingen bevat in deze keerd gespannen of gesmeerde ketting kan breken en verhoogt de handleiding zorgvuldig gelezen hebben; kans op terugslag.
• oefenen op houtblokken op de grond of bevestigd op een steun, om
• Houd de handgrepen droog, schoon en vrij van olie en vet. voldoende vertrouwd te raken met de machine en de meest ge-Een vette handgreep is glad en hierdoor kunt u de controle over dechikte snijtechnieken. kettingzaag verliezen.
• De aanschakelinrichting van deze machine genereert een elektromagnetisch veld van beperkte omvang, tot echter de mo-K) HOE DE HANDLEIDING TE LEZEN gelijkheid op interferentie met de werking van actieve of passieve medische inrichtingen die op de bediener aangebracht zijn, niet kam de tekst van de handleiding worden enkele paragrafen, die gege- uitsluiten, met als gevolg mogelijke ernstige risico's voor zijn vei- vens van bijzonder belang bevatten, gekenmerkt door diverse sym- ligheid. Men raadt daarom aan dat te dragers van dergelijke medbolen die de volgende betekenis hebben: sche apparaten de geneesheer of de fabrikant van deze apparaten zelf raadplegen, vooraleer de machine te gebruiken. OPMERKING

G) OORZAKEN VAN TERUGSLAG EN VOORZORGSMAATREGELEN VOOR DE GEBRUIKER:

OPMERKING

of

BELANGRIJK

Verstrekt nadere gegevens of andere

Terugslag ontstaat als de punt of het uiteinde van het zaagblad een elementen ter aanvulling op hetgeen daarvoor vermeld is, om te voorwerp raakt of het hout de kettingzaag in de snede vastklemt. voorkomen dat de machine beschadigd wordt of dat er schade ver- Door de aanraking van de punt kan, in sommige gevallen, een om-oorzaakt wordt.

gekeerde reactie plaatsvinden waarbij het zaagblad omhoog en achteruit naar de bediener toe springt.

Het beknellen van de zaagketting aan de bovenkant van het zaagblad—LET OP! Gevaar voor persoonlijk letsel of letkan de zaagketting snel naar achteren naar de bediener toe werpersel aan anderen in geval van niet-inachtneming.

Door één van deze twee reacties kunt u de controle over de zaag liezen, met mogelijk ernstige verwondingen tot gevolg. U kunt niet u sluitend op de in de zaag ingebouwde veiligheidsinrichtingen vertrouwen.

GEVAAR!

Kans op ernstig persoonlijk letsel of

ernstig letsel aan anderen met gevaar van dodelijke ongelukken, in geval van niet-inachtneming.

4. MONTAGE VAN DE MACHINE

BELANGRIJK

De machine wordt geleverd met gedemonteerde blad en ketting, en met lege brandstof--en oliereservoirs.

LET OP!

De machine moet op een

vlakke en solide ondergrond uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met gebruik van geschikte werktuigen. De verpakking moet volgens de plaatselijke geldende bepalingen worden afgevoerd.

• Hermonteer de carter, zonder de moeren vast te draaien.
  -- Controleren of de pin van de kettingspanner (3) van het carter van de koppeling correct in de relatieve opening van het blad zit; als dit niet zo is, ga dan met een schroevendraaier te werk op de schroef (4) van de kettingspanner, tot de pin volledig in de opening zit (Afb. 4).
• Draai aan de schroef van de kettingspanner (4) tot de gepaste spanning bekomen wordt (Afb. 4).
• Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 5).

LET OP!

Draag altijd sterke werk-

handschoenen om het blad en de ketting te hanteren. Ga bijzonder voorzichtig te werk voor de montage van het blad en de ketting, om de veiligheid en efficiëntie van de machine niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

Vooraleer het blad te monteren, controleer of de rem va de ketting niet ingeschakeld is; dit wordt bekomen door de voorste handbescherming volledig naar achter te trekken, naar het machinehuis toe.

LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

MONTAGE VAN HET BLAD EN DE KETTING

- Machines met standaardkettingspanner

• Draai de moeren los en verwijder de carter van de ko peling om toegang te hebben tot het sleepwiel en de zitting van het blad (Afb. 1).
• Verwijder de plastieken afstandhouder (1); deze afstandhouder dient enkel voor het vervoer van de verpakte machine en dient niet meer gebruikt te worden (Afb. 1).
• Monteer het blad (2) door de stiften in de gleuf van 'blad te brengen en het blad naar de achterkant van machinehuis te duwen (Afb. 2).
• Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Afb. 3); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrenging passen.

• Machines met snelle kettingspanner (SP 375Q, SP 405Q, C 38 T, C 41 T)

• Draai de knop (11) los en verwijder de carter, om toegang te krijgen tot het sleepwiel en de zitting van het blad (Afb. 1A).
• Verwijder de plastieken afstandhouder (12); deze afstandhouder dient enkel voor het vervoer van de verpakte machine en dient niet meer gebruikt te worden (Afb. 1A).

Monteer het blad (2) door de stiften in de gleuf van het blad te brengen en het blad naar de achterkant van het machinehuis te duwen (Afb. 2)

• Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Afb. 3); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrenging passen.
• Hermonteer de carter, zonder de knop (11) vast te draaien. Controleer of de pin van de kettingspanner (14) correct in de relatieve opening van het blad zit; als dit niet zo is, ga dan met een schroevendraaier te werk op de ringmoer (15) van de kettingspanner, tot de pin volledig in de opening zit (Afb. 4A).
• Draai aan de ringmoer van de kettingspanner (15) tot de gepaste spanning bekomen wordt (Afb. 4A).
• Houd het blad omhoog en draai de knop (15) volledig konvast (Afb. 5A).

• Controle spanning ketting

Controleer de spanning van de ketting. Om te controle- ren of de spanning correct is, mogen de sleepschakels het niet uit hun geleider komen wanneer de ketting halver- wege het blad vastgenomen wordt (Afb. 7).

5. VOORBEREIDING

1. BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitgerust met een tweetaktmotor waar voor een mengsel van benzine en smeerolie gebruikt moet worden.

BELANGRIJK

Het gebruik van alleen benzine

beschadigd de motor

en doet de garantie vervallen.

Benzine Synthetische olie 2-Takt
liter liter	cm	^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Voor de bereiding van het mengsel:

BELANGRIJK

Gebruik alleen brandstof en

smeermiddelen van goede kwaliteit, om de prestaties i stand te houden en borg te staan voor de levensduur de mechanische componenten.

• Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een octaangehalte van minstens 90 N.O.

BELANGRIJK

Groene benzine zorgt altijd voor

wat afzettingen in het recipiënt indien het langer dan a maanden bewaard wordt. Gebruik altijd verse benzine!

- Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zijn oliën beschikbaar die speciaal bestudeerd werden voor dit type van motor en in staat z om voor een hoge bescherming te zorgen.

Het gebruik van deze oliën leidt tot een mengsel bij 2,5%, d.w.z. 1 deel olie voor 40 delen benzine.

- Bereiding en bewaring van het mengsel

GEVAAR!

De benzine en het mengsel zijn ontvlambaar!

• Bewaar de benzine en het mengsel in speciale recipienten voor brandstof, op een veilige plaats, uit de buurt van warmtebronnen of naakte vlammen.
• De recipienten moeten buiten het bereik van kinderen bewaard worden.
• Niet roken tijdens de bereiding van het mengsel en de benzinedampen niet inademen.

De tabel geeft de hoeveelheden benzine en olie weer fe gebruiken voor de bereiding van het mengsel naargelang het aangewend type van olie.

- Doe ongeveer de helft van de benzine in een geschikte tank.

• van Voeg er alle olie aan toe, volgens de tabel.
• Voeg de rest van de benzine toe.
• Sluit de dop en schud krachtig.

BELANGRIJK

Het mengsel is onderhevig aan

veroudering. Bereid niet te veel mengsel, om afzettingen te voorkomen.

BELANGRIJK

Zorg ervoor dat de recipienten

van de benzine en het mengsel goed van elkaar onder- scheiden worden, om geen vergissing te begaan op het moment van het gebruik.

BELANGRIJK

Reinig de recipienten van de

benzine en het mengsel periodiek, om eventuele afzettingen te verwijderen.

BIJVULLEN VAN BRANDSTOF

GEVAAR!

Niet roken tijdens het bijvul-

len en de benzinedampen niet inademen.

GEVAAR!

Ggiet de brandstof in het re-

servoir vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien.

LET OP!

Open de dop van de tank

voorzichtig omdat er druk ontstaan kan zijn aan de binnenkant.

Vooraleer bij te vullen:

• Schud de tank van het mengsel krachtig.
• Plaats de machine effen en stabiel, met de vuldop van het reservoir naar boven.
• Maak de dop van het reservoir en de zone rond de do schoon om te voorkomen dat tijdens het bijvullen onzuiverheden terechtkomen in het mengsel.

_eng Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af te laten. Vul bij gebruik makend van een trechter en vul het reservoir niet tot aan de rand.

LET OP!

De dop van het reservoir

moet altijd stevig weer vastgedraaid worden.

LET OP!

Reinig onmiddellijk elk spoor

van mengsel dat eventueel gemorst werd op de machine of op de grond en start de motor pas wanneer de benzinedampen voleldig opgelost zijn.

3. SMEERMIDDEL KETTING

BELANGRIJK

Gebruik alleen olie die specifiek

bestemd is voor kettingzagen of hechtolie voor kettingzagen. Gebruik geen olie die onzuiverheden bevat, om de filter van het reservoir niet te verstoppen en de olie-pomp niet onherroepelijk te beschadigen.

BELANGRIJK

De olie bestemd voor de smering

van de ketting is biologisch afbreekbaar. Het gebr van een minerale olie of motorolie brengt ernstige schade toe aan het milieu.

Het gebruik van een olie van goede kwaliteit is van fundamenteel belang voor een efficiënte smering van de snij-inrichtingen; een vuile olie of olie van slechte kwaliteit zal de smering in het gedrang brengen en de levensduur van de ketting en het blad verkorten.

Het is altijd raadzaam het oliereservoir volledig te vulle (met behulp van een trechter) telkens wanneer brandst bijgevuld wordt; aangezien de inhoud van het oliereservoir dusdanig berekend is dat de brandstof eerder dan de olie opgebruikt wordt, wordt voorkomen dat de machine zonder smeermiddel kan werken.

4. CONTROLE VAN DE MACHINE

Alvorens de machine te gebruiken, is het noodzakelijk:

• vul de respectievelijke reservoirs met mengsel en olie
• te controleren of er geen schroeven loszitten aan de machine of het blad;
• te controleren of de ketting scherp is en niet bescha digd is;
• te controleren of de luchtfilter schoon is;
• te controleren of de handgrepen en beschermingen van de machine schoon en droog zijn, correct gemonteerd zijn en stevig vastzitten op de machine;
• te controleren of de handgrepen goed bevestigd zijn;
• de efficiëntie van de kettingrem te controleren;
• controleer de spanning van de ketting;
• controleer de werking van de koppeling: Vòor het gebruik dient u zich ervan te verzekeren dat de ketting niet beweegt wanneer de machine op het laagste toerental staat.

5. CONTROLE SPANNING KETTING

LET OP!

Voer alle handelingen uit bij

uitgeschakelde motor.

Om te controleren of de spanning correct is, mogen de sleepschakels niet uit hun geleider komen wanneer de ketting halverwege het blad vastgenomen wordt (Fig. 7).

- Machines met standaardkettingspanner

• Draai de moeren van de carter los met behulp van de meegeleverde sleutel (Afb. 4).
• Draai aan de schroef van de kettingspanner (4) tot de gepaste spanning bekomen wordt (Afb. 4).
• Houd het blad omhoog en draai de moeren van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 5).

• Machines met snelle kettingspanner (SP 375Q, SP 405Q, C 38 T, C 41 T)

• Draai de knop (11) los (Fig. 4A).
• Draai aan de ringmoer van de kettingspanner (15) tot de gepaste spanning bekomen wordt (Fig. 5A).
• Houd het blad omhoog en draai de knop (11) volledig in- vast (Fig. 5A).

6. CONTROLE VAN DE KETTINGREM

Deze machine is voorzien van een veiligheidsrem- systeem.

In geval van terugslagen (terugslag) tijdens het werk, na een abnormaal contact van de punt van de staaf, met een krachtige verplaatsing naar boven, die de hand te- gen de voorste bescherming doet stoten. In dit geval, blokkeert de actie van de rem de beweging van de ket- ting en moet deze handmatig losgezet worden om hem uit te schakelen.

Deze rem kan ook handmatig ingeschakeld worden, door de voorste bescherming naar voor te duwen. Om de rem vrij te geven, trek de voorste bescherming naar de handgreep tot u een klik gewaarwordt.

Om de efficiëntie van de rem te controleren:

• Start de motor en houd de handgreep stevig met beide handen vast.
  Schakel het commando van de versnelling aan om de ketting in beweging te houden en duw de hendel van de rem vooruit, met de rug van de linkerhand; de ketting moet onmiddellijk stilvallen.
  Laat de hendel van de versnelling onmiddellijk los, zodra de ketting stilgevallen is.
  Laat de rem los.

LET OP!

De machine niet gebruiken

indien de kettingrem niet correct werkt. Neem voor de nodige controles contact op met uw Verkoper.

De motor wordt gestart op een afstand van minstens 3 meter van de plaats waar de brandstof bijgevuld werd.

Alvorens de motor te starten:

• Zet de machine stabiel op de grond.
• Verwijder de bladbescherming.
• Zorg ervoor dat het blad niet in aanraking komt met breekt, wordt er niet over de gehele lengte aan getrokterrein of met andere voorwerpen. Laat het touw niet langs de rand van de opening van
• Vooraleer de motor op te starten, dient u zich ervande touwgeleider schuren en laat de knop geleidelijk aan verzekeren dat de ketting geen enkel voorwerp raaktlos, om te voorkomen dat het touw op ongecontroleerde Verzeker u ervan dat de kettingrem aangeschakeld iswijze naar binnen schiet. alvorens de machine op te starten.
  Om te voorkomen dat het touw
  bneekt, wordt er niet over de gehele lengte aan getrokken. Laat het touw niet langs de rand van de opening van
  de touwgeleider schuren en laat de knop geleidelijk aan tlos, om te voorkomen dat het touw op ongecontroleerde swijze naar binnen schiet.

- Start met koude motor

OPMERKING

Met start bij koude motor wordt bedoeld een start na minstens 5 minuten dat de motorkeld, kan de motor vastlopen en de start bemoeilijkt woruitgeschakeld is of na het bijvullen van brandstof. den. Indien de motor vastloopt, de bougie demonteren

Om de motor te starten (Fig. 8):

1. Controleer of de remketting ingeschakeld is (voorste handbescherming vooruit).
2. Breng de schakelaar (1) in de stand «START».
3. Schakel de starter in, door sterk aan de knop (2) trekken.
4. Druk 3-4 keer op de knop van de voorinspuiting (prige mer) (3) om de aanvoer van de carburator te bevorvan deren.
5. Houd de machine stevig tegen de grond, met een hand op de handgreep en een voet in de achterste handgreep, om tijdens de start niet de controle te verliezen over de machine (Fig. 9).

LET OP!

Indien machine niet stevig vastgehouden wordt, kan de gebruiker door de duwkracht van de motor het evenwicht verliezen of zou het blad tegen een hindernis of de gebruiker zelf gericht kunnen worden.

1. Draai langzaam de startknop 10-15 cm tot u een ze kere weerstand gewaarwordt. Geef dan enkele keren een stevige ruk tot de machine in gang schiet.

LET OP!

Wikkel de startkabel nooit

rond uw hand.

GEVAAR!

Start de kettingzaag nooit door ze te laten vallen en ze aan de startkabel vast te houden. Deze methode is uiterst gevaarlijk, aangezien men zo volledig de controle van de machine en van de ketting verliest.

BELANGRIJK

1. Duw de knop van de starter ongeveer tot halverwege de loop terug in.
2. Trek opnieuw aan de startknop tot de motor normaal in gang komt.

OPMERKING

Indien de knop van het starttouw

herhaaldelijk bediend wordt met de starter ingescha- rkeld, kan de motor vastlopen en de start bemoeilijkt wor- den. Indien de motor vastloopt, de bougie demonteren en voorzichtig aan de knop van het starttouw trekken om de overtollige brandstof te verwijderen; vervolgens de elektrodes van de bougie afdrogen en de bougie weer monteren op de motor.
9. Zodra de motor loopt, de versnelling kortstondig bedienen om de starter uit te schakelen en de motor weer tot het minimumtoerental te brengen.

BELANGRIJK

Vermijd de motor aan een hoog toerental te laten draaien met de rem van de ketting in-

rgeschakeld; dit kan een oververhitting en beschadiging rvan de koppeling veroorzaken.
10. Trek de voorste handbescherming naar het voorste handvat om de rem los te laten. Laat de motor minstens 1 minuut op het minimum-toerental draaien vooraleer de machine te gebruiken.

- Start bij warme motor

Voor de start bij warme motor (onmiddellijk na de uit- schakeling van de motor), volg de punten 1 - 2 - 5 - 6 - - 10 van de vorige werkwijze.

GEBRUIK VAN DE MOTOR (Afb. 10)

BELANGRIJK

Ontkoppel steeds de remketting, door de hendel naar de bediener toe te trekken, vooraleer de versnelling aan te schakelen.

De snelheid van de ketting wordt geregeld met de ver snellingshendel (1) op de achterste handgreep (2).

De versnelling kan alleen ingeschakeld worden wanneer gelijktijdig op de vergrendeling (3) geduwd wordt.

De beweging wordt van de motor overgedragen op de ketting door middel van een koppeling met centrifugaal gewichten die de beweging van de ketting verhindert wanneer de motor op het laagste toerental draait.

-Daarom heeft deze motorzaag aan de rechterkant van het cilinderdeksel een ventilatieklepje waardoor er warme lucht naar de motor geblazen wordt, zodat er geen ijsvorming kan optreden.

Onder normale omstandigheden moet de motorzaag in de normale bedrijfsstand worden gebruikt, d.w.z. in de stand waarin de motorzaag standaard is ingesteld. Als echter de kans bestaat dat er ijsvorming kan optreden, moet de motorzaag voor gebruik op de antibevriezingsstand worden ingesteld.

LET OP!

Gebruik de machine niet als

de ketting beweegt met de motor op het laagste toerental; neem in dit geval contact op met uw verko-per.

De correcte werksnelheid wordt bekomen door de versnellingsknop (1) volledig in te duwen.

BELANGRIJK

Gedurende de eerste 6-8 werk-

uren van de machine, wordt vermeden de hoogste toerentallen te gebruiken

UITSCHAKELEN VAN DE MOTOR (Afb. 10)

Om de motor uit te schakelen:

• Laat de versnellingsknop los (1) en laat de motor enkele seconden draaien op het laagste toerental. 6
• Breng de schakelaar (4) in de stand «STOP».

LET OP!

Nadat de versnelling in de

minimumstand gezet werd, kan het voorkomen dat men enkele seconden moet wachten vooraleer de ketting tot stilstand komt.

BELANGRIJK

Als de machine niet stilvalt, dientleer dus steeds of de machine weer in normale werking men de starter aan te schakelen om de motor te doengezet werd (met het symbool "ZON" omhoog) als er stoppen door blokkering en onmiddellijk de wederver- geen gevaar op vorming van ijs meer is.

koper te contacteren om de oorsprong van het probleem op te sporen en de nodige herstellingen uit te voeren.

GEBRUIK VAN DE ANTIVRIES-INRICHTING

( behalve Mod. C 46 - XC 246 - C 50 - CP 45

Bij het gebruik van motorzagen bij temperaturen van 0 - 5 °C en een hoge luchtvochtigheid kan er in de carburateur ijsvorming optreden, waardoor het vermogen van de motor afneemt of de motor gaat stotteren.

Om over te gaan van de werkwijze "Normaal" naar de werkwijze "Antivries" (en omgekeerd) (Afb. 11):

1. De motor uitschakelen.
2. Het deksel (1) van de luchtfilter en de luchtfilter zelf (2) verwijderen.
3. De knop van de lucht (3) van het deksel van de cilinder (4) halen.
4. De schroeven (5) die het deksel van de cilinder bevestigen (drie schroven binnenin en een aan de buitenkant van het deksel) en het deksel van de cylinder (4) verwijderen.
5. Met de vingers op het antivries-dopje (5) op de rechterkant van het deksel van de cilinder duwen en dit uit zijn huizing halen.
6. Het antivries-dopje (5) zodanig verdraaien dat het symbool "SNEEUW" naar boven gericht is en het dopje opnieuw plaatsen.
7. Het deksel van de cilinder en alle andere delen weer op hun oorspronkelijke positie monteren.

OPMERKING

Bij gebruik van de machine in

de werkwijze antivries bij hogere temperaturen, kan men problemen ondervinden bij het aanschakelen en de werking van de motor, bij niet correcte snelheden. Contro-

tleer dus steeds of de machine weer in normale werking ngezet werd (met het symbool "ZON" omhoog) als er geen gevaar op vorming van ijs meer is.

em

[Non-Text]

7. GEBRUIK VAN DE MACHINE

BELANGRIJK

Denk er altijd aan dat een onei-

BELANGRIJK

Tijdens de eerste gebruiksperi-

genlijk gebruik van de motorzaag storend kan zijn voorode (of na de vervanging van de ketting), moet deze con- de anderen en schadelijk kan zijn voor het milieu. controle vaker uitgevoerd worden, wegens de aanpassing van de ketting.

Uit respect voor de anderen en het milieu:

• Gebruik de machine niet op plaatsen en uren die st rend kunnen zijn.
• Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.
• Volg nauwkeurig de lokale normen op voor de afdanking van olie, beschadigde onderdelen of om het even welk element dat niet milieuvriendelijk is.
• Tijdens het werken wordt een zekere hoeveelheid olie verspreid in de omgeving, noodzakelijk voor de smering van de ketting; om die reden, gebruik alleen biologisch afbreekbare oliën, specifiek bedoeld voor dit gebruik.
• Om brandgevaar te voorkomen, de machine niet met warme motor achterlaten op bladeren of droog gras.

LET OP!

Werk niet met een ketting die

te los zit, om geen gevaarlijke situaties te creëren wanneer de ketting uit de geleiders komt.

Om de kettingspanning te regelen, ga te werk zoals aangegeven in Hoofdstuk 5.5.

Controle van de oliestroom

BELANGRIJK

De machine niet gebruiken zon-

der smering! Het oliereservoir kan bijna volledig leeg zijn telkens wanneer de brandstof oprakt. Zorg ervoor dat het oliereservoir aangevuld wordt telkens wanneer brandstof bijgevuld wordt.

LET OP!

Draag tijdens het werk ge-

paste kledij. Uw Verkoper zal u alle nodige informatie geven over de meest geschikte veiligheidskledij, met het oog op een veilig gebruik van de machine. Gebruik trillingswerende handschoenen. Alle boven vermeldde voorzorgsmaatregelen zijn geen garantie tegen het risico op het fenomeen van Raynaud of het carpaletunnelsyndroom. Men raadt daarom aan dat wie langdurig gebruik maakt van deze machine, regelmatig de condities van zijn handen en vingers moet laten controleren. Indien sommige van de hierboven vermeldde symptomen verschijnen, moet men onmiddellijk een geneesheer raadplegen.

LET OP!

Zorg ervoor dat het blad en

de ketting goed op hun paats zitten wanneer de oli- toevoer gecontroleerd wordt.

Start de motor, houd het toerental niet te hoog en controleer of de olie van de ketting verspreid wordt zoals aangegeven in de figuur (Afb. 12).

Kan de oliestroom van de ketting geregeld worden door met een schroevendraaier de regelschroef (1 of 1a) van de pomp te draaien, onderaan de machine (Afb. 12).

LET OP!

Het gebruik van de machine

voor het zagen en snoeien vergt een specifieke op- leiding.

1. CONTROLES UIT TE VOEREN

IJDENS HET WERKEN

- Controle van de kettingspanning

Tijdens het werk ondergaat de ketting een progressieve verlenging. De spanning moet dus regelmatig gecontroleerd worden.

2. GEBRUIKSWIJZEN EN SNIJTECHNIEKEN

Vooraleer de machine voor de eerste keer te gebruiken voor het vellen of snoeien van een boom, oefent u best op houtblokken op de grond of bevestigd op een steun, om voldoende vertrouwd te raken met de machine en de meest geschikte snijtechnieken.

LET OP!

Tijdens het werk moet de ma-

chine altijd stevig vastgehouden worden met beide handen, met de linkerhand op het voorste hand- greep en de rechterhand op de achterste, onaf- hankelijk van het feit of de bediener eventueel links- handig is.

LET OP!

Leg de motor onmiddellijk stil

wanneer de ketting zich tijdens het werk blokkeert. Let altijd op voor mogelijke terugslagen (kickback) wanneer het blad in contact komt met een hindernis.

- Een boom snoeien (Afb. 13)

LET OP!

Zorg ervoor dat de zone

waarin de takken zullen vallen vrij is.

1. Ga aan de zijde tegenover de af te zagen tak staan.

2. Begin met de laagste takken en werk zo naar de hogere takken toe.

3. Zaag van boven naar beneden, om te voorkomen dat het blad vastraakt.

- Een boom vellen (Afb. 14)

LET OP!

Op hellingen wordt altijd ge-

werkt stroomopwaarts van de boom. Zorg ervoor dat de gevelde stam geen schade kan veroorzaken bij het naar beneden rollen.

1. Bepaal de valrichting van de boom rekenig houdend met de wind, de helling van de plant, de positie van de zwaarste takken, het gemakkelijk werken na het vellen, enz.

2. Maak de zone rond de boom vrij en zorg voor een goede steunplaats voor de voeten.

3. Voorzie gepaste vluchtwegen, vrij van hindernissen; de vluchtwegen moeten zich op ongeveer 45° in de richting tegenover de valrichting van de boom bevin- den en een snelle vlucht van de bediener naar een veilige plaats mogelijk maken. Deze veilige plaats moet op een afstand liggen die 2,5 keer de hoogte van de te vellen boom bedraagt.

4. Breng aan de valzijde een inkeping aan met een diepte gelijk aan een derde van de doorsnede van d stam.

5. Zaag de stam aan de tegenoverliggende zijde, iets boven de punt van de inkeping en laat een "scharnig (1) van ongeveer 5-10 cm vrij.

6. Zonder het blad te verwijderen, wordt de breedte van de scharnier geleidelijk aan kleiner gemaakt, tot_de boom omvalt.

7. In bijzondere situaties of bij een schaarse stabiliteit, kan het vellen voltooid worden door twee wiggen (2) aan de zijde tegenover de valzijde aan te brengen e met een hamer op de wiggen te kloppen tot de boog omvalt.

- Snoeien na het vellen (Afb. 15)

LET OP!

Let op de steunpunten van

de tak op de grond, aan de mogelijkheid dat die in spanning staat, aan de richting die de tak kan aannemen tijdens het zagen en aan de mogelijke instabiliteit van de boom na het afzagen van de tak.

1. Neem de richting waar waarin de tak in de stam zit.
2. Begin te zagen aan de plooizijde en maak het werk af aan de tegenoverliggende zijde.

- Een stam doorzagen (Afb. 16)

Het doorzagen van een stam wordt vergemakkelijkt door het gebruik van de pal.

1. Steek de pal in de stam, voer een hefboomkracht uit op de pal en laat de kettingzaag een boogvormige beweging maken zodat het blad in het hout kan dringen.
2. Herhaal de handeling meerdere keren indien door het steunpunt van de pal te verplaatsen.

- Een stam doorzagen op de grond (Afb. 17)

aag tot ongeveer halverwege de diameter, rol de stam n maak het werk af aan de tegenoverliggende zijde.

[Non-Text]

Een opgetilde stam doorzagen (Afb. 18)

1. Indien het zagen na de steunpunten (A) plaatsvindt, zaag dan tot een derde van de diameter onderaan en maak het werk af bovenaan.
2. Indien gezaagd wordt tussen twee steunpunten (B), zaag dan tot een derde van de diameter bovenaan en maak het werk af langs onder.

Het gebruik van de pal voor het doorsnijden van bomen en dikke taken verzekert uw veiligheid en vermindert de inspanning van het werk en het niveau van de trillingen. de

3. NA HET WERKEN

Na het werken:

t- Schakel de motor uit zoals eerder aangegeven (Hoofdstuk 6).

- Wacht tot de ketting tot stilstand gekomen is en laat de machine afkoelen.

2L Draai de bevestigingsbouten van de staaf los om de en spanning van de ketting te verminderen.

Verm Verwijder alle sporen van zaagsel of olieresten van de ketting.

• Indien de ketting erg bevuild is of indien er veel har op aanwezig is, dient men de ketting te demonteren deze gedurende enkele uren in een houder te legge met een bijzonder reinigingsmiddel. Spoel hem vervolgens af in schoon water en behandel hem met e geschikte anticorrosie-spray, vooraleer hem weer op de machine te monteren.
• Monteer de bescherming van de staaf vooraleer de machine weg te zetten.

LET OP! Laat de motor eerst afkoelen voor het opbergen van de machine in elke wille-keurige ruimte. Om het risico voor brand te beperken de machine vrijmaken van zaagsel, takjes, bladeren of overtollig vet; laat geen recipienten met snijafval in de ruimte achter.

8. ONDERHOUD EN OPSLAG

LET OP!

Voor uw veiligheid en die van

de anderen:

• Een correct onderhoud is fundamenteel om in de tijd de oorspronkelijke efficiëntie en gebruik-sveiligheid van de machine in stand te houden.
• Laat bouten en schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaar is
• Gebruik de machine nooit als er onderdelen versleten of beschadigd zijn. De beschadigde onderdelen moeten vernieuwd en niet gerepareerd worden.
• Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

LET OP!

Tijdens het onderhoud:

• Haal de kap van de bougie.
• Wacht tot de motor voldoende afgekoeld is.
• Gebruik werkhandschoenen voor het hanteren van het blad en de ketting.
• Houd de bladbeschermingen op hun plaats, tenzij aan het blad zelf of aan de ketting gewerkt moet worden.
• De olie, benzine of andere vervuilende materialen niet in het milieu gooien.

CILINDER EN GELUIDSDEMPER (Afb. 19)

Om brandgevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en wordt de zone van de geluidsdemper vrijgemaakt van zaagse takjes, bladeren of ander afval.

STARTGROEP

Om oververhitting en schade aan de motor te voorkomen, moeten de roosters voor de aanzuiging van de koellucht altijd schoon en vrij van zaagsel en vuil zijn Het starttouw moet vervangen worden bij de eerste te-kenen van slijtage.

KOPPELINGSGROEP (Afb. 20)

Houd het deksel van de koppeling vrij van zaagsel en vuil, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correct weer te monteren. Ongeveer elke 30 uren moet het intern lager gesmeerd worden bij uw Verkoper.

REM KETTING

Controleer regelmatig de efficiëntie van de kettingrem en of de metalen band die het deksel van de koppeling omgeeft niet beschadigd is, door de carter te verwijderen (zoals aangegeven in hoofdstuk 4.1.) en deze na de ingreep correct weer te monteren.

De band moet vervangen worden wanneer de dikte aan de contactpunten met het deksel van de koppeling ongeveer de helft geworden is ten opzichte van de twee uiteinden, die niet onderhevig zijn aan wrijving.

KETTINGWIEL

Controleer, bij uw Verkoper, regelmatig de staat van het kettingwiel en vervang het wanneer het de aanvaardbare limieten overschrijdt.

Monteer geen nieuwe ketting op een versleten wiel en tomgekeerd.

SMEEROPENING (Afb. 21)

Verwijder regelmatig de carter (zoals aangegeven in hoofdstuk 4.1), demonteer de staaf en controleer of de openingen voor de smering van de machine (1) en van de staaf (2) niet verstopt zijn.

PIN VERGRENDELING KETTING

Deze pin is heel belangrijk voor de veiligheid, omdat voorkomt dat de ketting ongecontroleerde bewegingen maakt in geval van een breuk of loszittende ketting. Controleer regelmatig de staat van de pin en herstel hem indien hij beschadigd is.

De bougie moet ingeval van doorgebrande elektroden of een beschadigde isolatie, en ieder geval elke 100 werknijren, vervangen worden door een bougie met analoge karakteristieken.

REGELING VAN DE CARBURATOR

De carburator werd in de fabriek geregeld met het oog op de beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkom-

BEVESTIGINGEN

Controleer regelmatig of alle schroeven en moeren goedtig de geldende normen.

aangezet zijn en of de handgrepen stevig vastzitten.

Men raadt een dagelijkse controle aan, voor het gebruikgeval van slechte prestaties, controleer eerst of de en na vallen of andere aanzienlijke stoten om schade hetting vrij beweegt en of de sporen van het blad niet ver defecten te identificeren. Vormd zijn. Wend u tot uw Verkoper voor een controle van de carburator en de motor.

REINIGING VAN DE LUCHTFILTER (Afb. 22)

BELANGRIJK

Het is essentieel dat de luchtfil-

ter gereinigd wordt, voor de goede werking en de levensduur van de machine. Werk nooit zonder filter of een beschadigde filter, om geen onherroepelijke schac toe te brengen aan de motor.

De reiniging wordt uitgevoerd elke 8-10 werkuren.

Om de filter te reinigen:

- Regeling van het minimumtoerental

LET OP!

De ketting mag niet bewegen

meet de motor op het minimumtoerental. Als de keteting beweegt met de motor op zijn minimumtoerental, neem dan contact op met uw verkoper om de motor goed af te stellen.

DE KETTING SLIJPEN

• Maak het lipje (1) los en verwijder het deksel (2).
• Draai de knop (2a) los, verwijder het filterelement (3 en klop er zachtjes tegen om het vuil te verwijderen reinig het indien nodig met een borstel.
• Indien het volledig verstopt is, dient men de twee de len (3a en 3b) te scheiden met behulp van een sch vendraaier en met reine benzine te reinigen. Indien perslucht gebruikt wordt, moet men de straal van binnen naar buiten richten.
• Hermonteer de twee delen van het filterelement door op de boorden te drukken totdat men de klik hoort.
• Hermonteer het filterelement (3) draai de knop (2a) vast.
• Hermonteer het deksel (2) en haak het lipje (1) vast

Om redenen van veiligheid

en efficiëntie, is het heel belangrijk dat de snij-in-richtingen goed scherp zijn.

Ere-moet geslepen worden wanneer:

• Het zaagsel te veel op stof gelijkt.
• Er meer kracht nodig is om te zagen..
  • De snede niet rechtlijning is.
• Er meer trillingen zijn.
• Er meer brandstof verbruikt wordt.

CONTROLE VAN DE BOUGIE (Afb. 24)

De bougie wordt toegankelijk door het deksel van de luchtfilter te verwijderen.

Periodiek wordt de bougie gedemonteerd en gereinigd, door eventuele restjes te verwijderen met een metalen borsteltje.

Controleer en herstel de correcte afstand tussen de elektrodes

Hermonteer de bougie en draai hem stevig vast met bijgeleverde sleutel.

Als de ketting niet scherp ge-

noeg is, neemt het risico op tegenslag (kickback) toe.

Indien het slijpen toevertrouwd wordt aan een gespecialiseerd centrum, kan dit uitgevoerd worden met speciale apparatuur die zorgt voor een minimale verwijdering van materiaal en een constante slijping van alle snijdende elementen.

De ketting wordt "eigenhandig" geslepen met behulp van daartoe bestemde vijlen met ronde doorsnede en een diameter die specifiek is voor elk type van ketting (zie "Tabel Onderhoud Ketting"). Het slijpen vergt een goede handigheid en ervaring, om de snijdende elementen niet te beschadigen.

Tabel onderhoud ketting

LET OP!

De kenmerkende gegevens van de ketting en het blad gehomologeerd voor deze ma-

chine zijn weergegeven in de "EG-Konformiteitsverklaring" die met de machine wordt geleverd. Om veiligheidsredenen, geen andere types van ketting of blad gebruiken.

De tabel geeft de slijpgegevens voor de verschillende types van kettingen weer, zonder de mogelijkheid om andere kettingen dan de gehomologeerde types te gebruiken.

Steek ketting Niveau		begrenzertand (a) Diameter vijl (d)
duim mm	duim mm duim	mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

Om de ketting te slijpen (Afb. 24):

- De lagers van de overbrenging (indien aanwezig) te smeren met een daartoe bestemde spuit.

- Zet de motor af, geef de kettingrem vrij en blokkeer blad stevig met de ketting gemonteerd. Zorg ervoor dat de ketting vrij kan bewegen.

-hde inkeping van het blad te reinigen met een schraapstaal (niet meegeleverd).

- Span de ketting indien die te los zit.

- De smeeropeningen te reinigen.

- MPIaats de vijl in de geleider en breng de vijl in de sparing van de tand, waarbij een constante helling wordt behouden naargelang het profiel van het snijdend element.

- Met een vlatte vijl de braam van de zijkanten te ver- te uitwijderen en eventuele niveauverschillen tussen de geleiders te compenseren.

- Voer slechts enkele passages met de vijl uit en uitsluitend vooruit. Herhaal de handeling op alle snijdende elementen, met dezelfde richting (naar rechts of naar links).

Het blad wordt vervangen wanneer:

- Keer de positie van het blad om in de klem en herhaade binnenwand van de geleider zodanig versleten is de handeling op de overige elementen. dat de ketting lateraal gaat overhellen.

- Controleer of de begrenzende tand niet voorbij het controle-instrument steekt en vijl het eventueel over-tollig materiaal weg met een platte vijl, door het profBUITENGEWONE HANDELINGEN ronder te maken.

- Na het vijlen worden alle vijlsporen en het vijlstof veElke onderhoudsbeurt die niet vermeld wordt in deze wijderd. Smeer de ketting in een oliebad. handleiding dient alleen door uw Verkoper uitgevoerd te worden.

De ketting wordt vervangen wanneer:

Handelingen die uitgevoerd werden in niet geschikte structuren of door onbekwame personen doen de ga-

- De lengte van het snijdend element 5 mm of minderrantie vervallen. bedraagt;

- de speling van de schakels op de klinknagels te groOPSLAG geworden is.

ONDERHOUD VAN HET BLAD (Afb. 25)

Om een asymmetrische slijtage van het blad te voorkomen, moet deze regelmatig omgedraaid worden.

Om de efficiëntie van het blad in stand te houden, is noodzakelijk:

Na het werken, wordt de machine zorgvuldig vrijgemaakt van stof en vuil en worden de defecte onderdelen gerepareerd of vervangen.

De machine moet bewaard worden op een droge plaats, beschermd tegen de weersomstandigheden en met de bladbescherming gemonteerd.

LANGDURIGE PERIODE VAN INACTIVITEIT

BELANGRIJK

Indien men van plan is de ma-

chine langer dan 2 – 3 maanden niet te gebruiken, moe ten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het hervatten van het -werk of om permanente schade aan de motor te voorkomen.

- Opberging

in het reservoir en in de carburator op te gebruiken.

- Verwijder de bougie wanneer de machine afgekoeld is.

oe-Giet in de opening van de bougie een lepel (verse) olie voor tweetaktmotoren.

- Trek verschillende keren aan de startknop om de olie goed te verdelen in de cilinder.

- Hermonteer de bougie met de zuiger aan het bovenste dood punt (zichtbaar vanuit het gat van de bougie wanneer de zuiger aan de eindaanslag gekomen is).

• Hervatten van de activiteit

Alvorens de machine te op te bergen:

• Draai de twee moeren los, demonteer de carter en wanneer de machine weer gestart wordt: wijder de ketting en het blad.
• Ledig het oliereservoir, vul met ongeveer 100-120 cc- Verwijder de bougie.
  specifiek reinigingsvloeistof en herplaats de dop.
• Hermonteer de carter, zonder de moeren vast te draaien.
• Start de machine en houd de motor in versnelling tot "Controle van de bougie". het reinigingsmiddel op is.
• Bereid de machine voor zoals aangegeven in het
• Zet de motor op de laagste snelheid om alle brandstofhoofdstuk "Vóór het gebruik".

9. OPSPOREN VAN DEFECTEN

PROBLEMEN MOGELIJKE OORZAAK OPLOSSING

1) De motor start niet of blijft niet draaien	- De startprocedure is niet correct	- Volg de aanwijzingen (zie hoofdstuk 6)
	- De bougie is vuil of de afstand tussen de elektroden is niet gepast	- Controleer de bougie (zie hoofdstuk 8)
	- Verstopte luchtfilter	- Reinig en/of vervang de filter (zie hoofdstuk 8)
	- Antivries-inrichting niet correct gemonteerd (behalve Mod. C 46 - XC 246 - C 50 - CP - A 455 - MC 846)	- Controleer de montagepositie (zie hoofdst. 6)
	- Brandstofproblemen	- Contacteer uw Verkoper
2) De motor start maar heeft weinig vermogen	- Verstopte luchtfilter	- Reinig en/of vervang de filter (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
3) De motor werkt onregelmatig of heeft geen vermogen bij belasting	- De bougie is vuil of de afstand tussen de elektroden is niet gepast	- Controleer de bougie (zie hoofdstuk 8)
	- Brandstofproblemen	- Contacteer uw Verkoper
4) De motor geeft teveel rook af	- Verkeerde samenstelling van het mengsel	- Bereid het mengsel volgens de aanwijzingen (zie hoofdstuk 5)
	- Brandstofproblemen	- Contacteer uw Verkoper
5) De olie komt niet vrij	- Slechte kwaliteit van olie	- Ledig het reservoir, spoel het reservoir en de pijpleidingen met reinigingsvloeistof en vervang de olie
	- Smeeropeningen verstopt	- Reinigen

10. ACCESSOIRES

De tabel bevat de lijst met alle mogelijke combinaties sen staaf en ketting, met vermelding van diegene die elke machine gebruikt kunnen worden, aangegeven met het symbool *.

schillende gebruiksomstandigheden te kiezen, toe de passen en te gebruiken, neemt hij dan ook zelf de daaruit voortkomende verantwoording op zich voor iedere willekeurige schade die daardoor veroorzaakt wordt. In geval van twijfel of geringe kennis van de specificiteit van iedere blad of ketting, moet u contact opnemen met uw eigen verkoper of met een gespecialiseerd tuincentrum.

LET OP!

oordeel besluit welke blad en ketting onder de ver-

Combinaties van blad en ketting

Stap BLAD KETTING Model
Duimen	Lengte Duimen / cm	Breedte Groef Duimen / mm	Code Code		C 38 C 38 T SP 375 SP 375Q A 375 CP 38 XC 238	XC 240 A 405 CP 40	C 41 C 41 T SP 405 SP 405Q	C 46 MC 846	XC 246 CP 45 A 455	C 50
3/8" 14"	/ 35 cm 0,050" / 1,3 mm		123900373/0 (140SDEA041)	4113768 (91VG053X) /4113769 (91PX053X)	*
3/8" 16"	/ 40 cm 0,050" / 1,3 mm		123900374/0 (160SDEA041)	4113770 (91VG057X) /4113771 (91PX057X)	*	*
325" 16"	/ 40 cm 0,050" / 1,3 mm		123900369/0 (160MLBK041)	4113772 (95VPX066X)			*
325" 16"	/ 40 cm 0,058" / 1,5 mm		123900371/0 (168PXBK095)	4113773 (21BPX066X)				*
325" 18"	/ 45 cm 0,058" / 1,5 mm		123900375/0 (188PXBK095)	4113774 (21BPX072X)				*	*	*
325" 20"	/ 50 cm 0,058" / 1,5 mm		123900372/0 (208PXBK095)	4113775 (21BPX078X)						*

LET OP!

Gebruik als wisselstukken enkel de hiervoor vermeldde kettingen en staven. Het gebruik

van niet goedgekeurde combinaties kan leiden tot ernstige persoonlijke letsels en schade aan de machine.

Prezado Cliente,

10.1) Conformiteitsmerk volgens de richtlijn 2006/42/EG
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA volgens de richtlijn 2000/14/EG
10.5) Machinemodel
10.6) Serienummer
10.7) Bouwjaar
10.8) Artikelcode
10.9) Aantal emissies

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.810.9

Maksimale verdier for støy og vibrasjoner [1]	Modell	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Lydtrykk som oppfattes av bruker LpA (EN ISO 22868)	dB(A)	100	100	100	101
- Måleusikkerhet (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Målt lydstyrkenivå LwA (EN ISO 22868)	dB(A)	109	109	109	111
- Måleusikkerhet (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Vibrasjonsnivå (ISO 22867)	m/sec ^2	8	8	8,6	10,2
- Måleusikkerhet (2006/42/CE - EN 12096)	m/sec ^2	1,5	1,5	1,5	1,5
TEKNISKE DATA
Motor (ensylindret, totakts) – slagvolum	cm ^3	37,2	40,1	45,02	49,3
Blanding (bensin/olje)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Effekt	kW	1,2	1,5	1,7	2,1
Turtall ved tomgang	^1 /min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Maks tillatt turtall uten belastning med montert kjede	^1 /min	11000	11000	11000	11000
Maks kjedehastighet	m/s	21	21/21,2	21,2	21,2
Drivstofftankens kapasitet	cm ^3	390	390	550	550
Forbruk ved maks effekt	g/kWh	430	450	460	480
Oljetankens kapasitet	cm ^3	210	210	260	260
Tannhjulets tenner / tagger		6 / 0,375"	7 / 0,325"6 / 0,375"	7 / 0,325"	7 / 0,325"
Kuttelengde		330 mm - 14"370 mm - 16"	385 mm - 16"(160MLBK041)370 mm - 16"(160SDEA041)	390 mm - 16"440 mm - 18"	440 mm - 18"490 mm - 20"
Vekt (med tom tank)	kg	4,7	4,7	5,4	5,5
