HASZNÁLATI ÚTMUTATÓ A 405 ALPINA

MAGYAR - Eredeti használati utasítás fordítása (Istruzioni Originali) ......HU

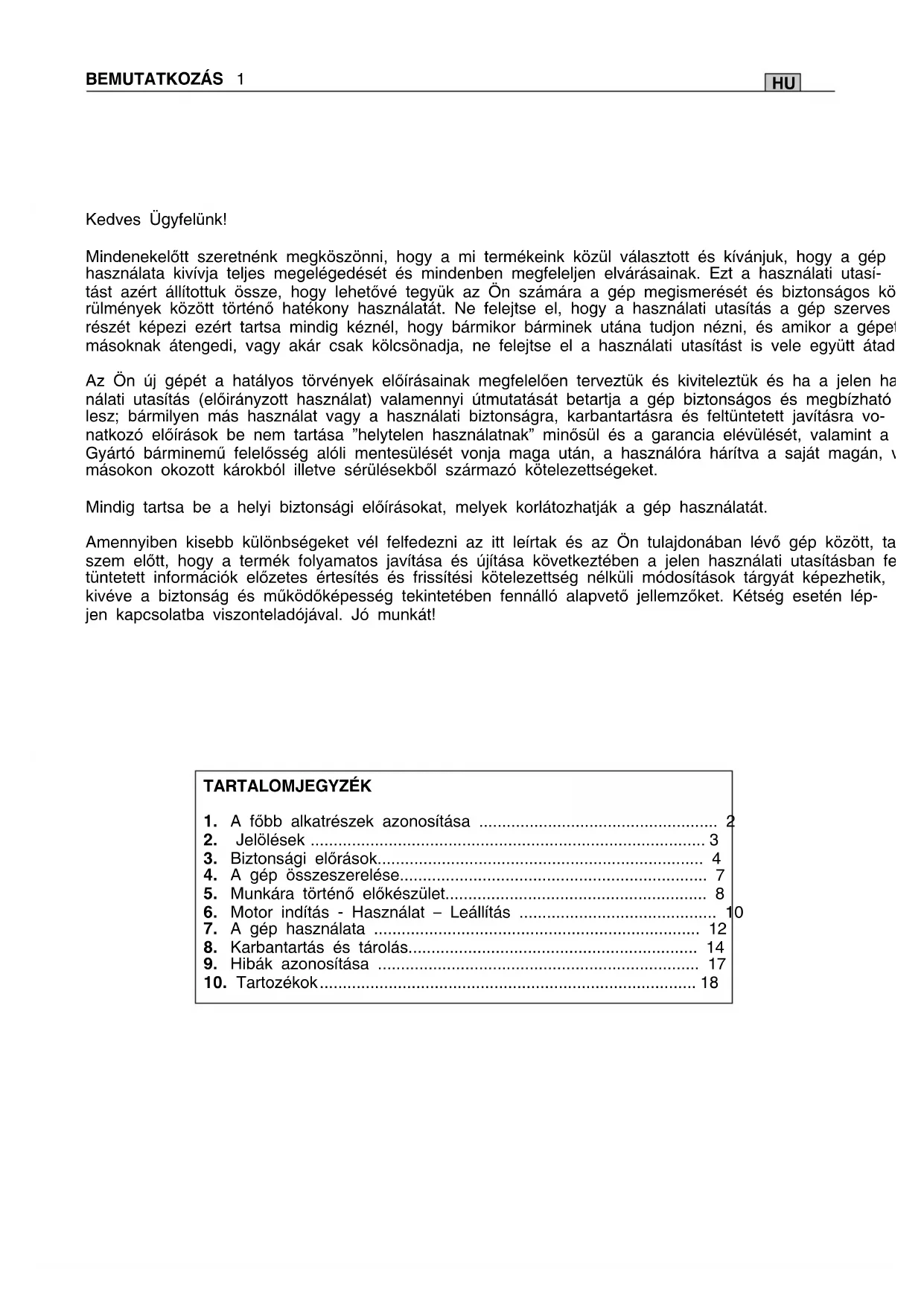

Mindenekelőtt szeretnénk megköszönni, hogy a mi termékeink közül választott és kívánjuk, hogy a gép használata kivívja teljes megelégedését és mindenben megfeleljen elvárásainak. Ezt a használati utasítást azért állítottuk össze, hogy lehetővé tegyük az Ön számára a gép megismerését és biztonságos kö rülmények között történő hatékony használatát. Ne felejtse el, hogy a használati utasítás a gép szerves részét képezi ezért tartsa mindig kéznél, hogy bármikor bárminek utána tudjon nézni, és amikor a gépet másoknak átengedi, vagy akár csak kölcsönadja, ne felejtse el a használati utasítást is vele együtt átad

Az Ön új gépét a hatályos törvények előírásainak megfelelően terveztük és kiviteleztük és ha a jelen ha nálati utasítás (előirányzott használat) valamennyi útmutatását betartja a gép biztonságos és megbízható lesz; bármilyen más használat vagy a használati biztonságra, karbantartásra és feltüntetett javításra vonatkozó előírások be nem tartása "helytelen használatnak" minősül és a garancia elévülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a használóra háritva a saját magán, másokon okozott károkból illetve sérülésekből származó kötelezettségeket.

Mindig tartsa be a helyi biztonsági előírásokat, melyek korlátozhatják a gép használatát.

Amennyiben kisebb különbségeket vél felfedezni az itt leírtak és az Ön tulajdonában lévő gép között, ta szem előtt, hogy a termék folyamatos javítása és újítása következtében a jelen használati utasításban fe tüntetett információk előzetes értesítés és frissítési kötelezettség nélküli módosítások tárgyát képezhetik, kivéve a biztonság és működőképesség tekintetében fennálló alapvető jellemzőket. Kétség esetén lép- jen kapcsolatba viszonteladójával. Jó munkát!

TARTALOMJEGYZÉK

1. A főbb alkatrészek azonosítása 2
2. Jelölések 3
3. Biztonsági előrások.... 4
4. A gép összeszerelése.... 7
5. Munkára történő előkészület.... 8
6. Motor indítás - Használat - Leállítás 10
7. A gép használata 12
8. Karbantartás és tárolás.... 14
9. Hibák azonosítása 17
10. Tartozékok.... 18

1. A FÓBB ALKATRÉSZEK AZONOSÍTÁSA

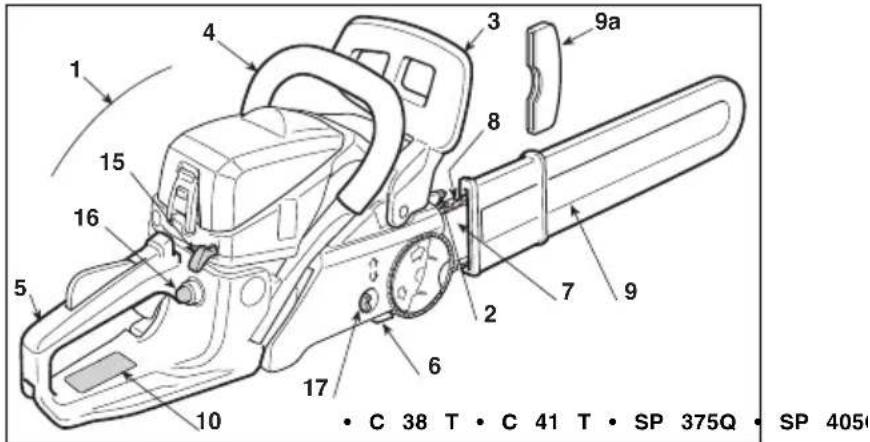

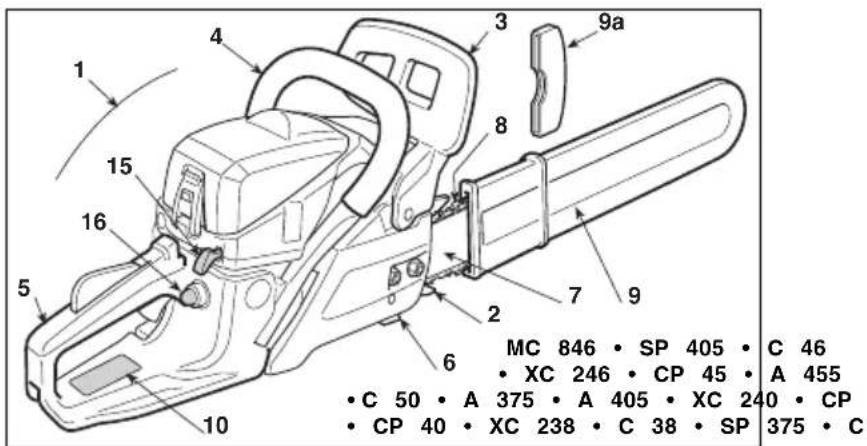

A FÖBB ALKATRÉSZEK

1. Motor egység
2. Tartószeg
3. Elülső kézvédő egység
4. Elülsö markolat
5. Hátsó markolat
6. Láncleállító csap
7. Vezetőlemez
8. Lánc
9. Vezetőlemez tok
   9a. Tartószeg-védő (a munka során eltávolítandó)
10. Azonosító cimke
11. Gyors láncfeszítő

1 4 3 9a 8 15 16 5 2 7 9 6 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP • CP 40 • XC 238 • C 38 • SP 375 • C

1 4 3 9a 15 8 16 2 7 9 5 10 17 6 C 38 T C 41 T SP 375Q SP 4050

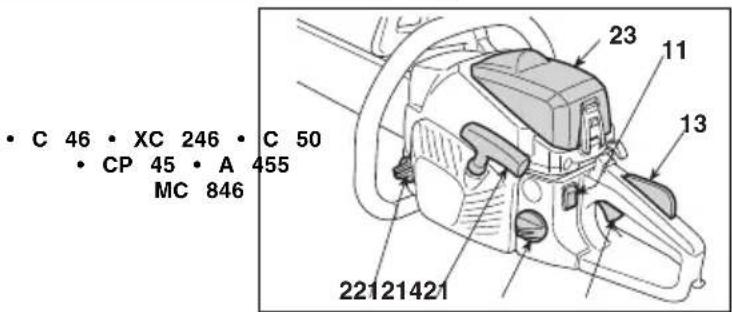

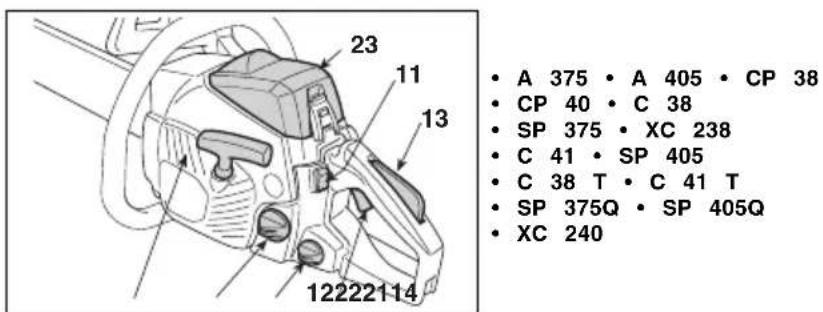

VEZÉRLÉSEK ÉS FELTÖLTÉSEK

1. Motor leállító kapcsoló
2. Comando acceleratore
3. Gázkar rögzítő
4. Indítógomb
5. Szivató (Starter)
6. Indító egység vezérlő (Primer)

• A 375 • A 405 • CP 38 • CP 40 • C 38 • SP 375 • XC 238 • C 41 • SP 405 • C 38 T • C 41 T • SP 375Q • SP 405Q • XC 240

1. Üzemanyagkeverék tartály tanksapka
2. Lánc olajtartály záródugó
3. Légszűrő fedél

• C 46 • XC 246 • C 50 • CP 45 • A 455 MC 846 23 11 13 22121421

AZONOSÍTÓ CIMKE

10.1) 2006/42/EK előírás szerinti minőségazonossági jelzés
10.2) A gyártó neve és címe
10.3) A 2000/14/EK előírás szerinti zajteljesítmény szint LWA
10.5) Gép modell
10.6) Azonosító szám
10.7) Gyártási év
10.8) Cikkszám
10.9) Kibocsátási szám

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.810.9

A maximális zajszint- és vibrációértékek [1]	Model	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Garantált hangnyomásszint LpA(EN ISO 22868)	dB(A)	100	100	100	101
– Mérési bizonytalanság (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Garantált hangteljesítményszint LwA(EN ISO 22868)	dB(A)	109	109	109	111
– Mérési bizonytalanság (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Vibrációszint (ISO 22867))	m/sec ^2	8	8	8,6	10,2
– Mérési bizonytalanság (2006/42/CE - EN 12096)	m/sèc	1,5	1,5	1,5	1,5
MŰSZAKI ADATOK
Motor (egyhengeres, kétütemű) – hengerürtartalom	cm ^3	37,2	40,1	45,02	49,3
Keverék (benzin/olaj)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Teljesítmény	kW	1,2	1,5	1,7	2,1
Fordulatszám alapjáraton	^1 /min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Maximális megengedett fordulatszám terhelés nélkül, felszerelt lánccal	^1 /min	11000	11000	11000	11000
Lánc max. sebessége	m/s	21	21/21,2	21,2	21,2
Üzemanyagtartály kapacitása	cm ^3	390	390	550	550
Fajlagos fogyasztás a legnagyobb teljesítményen	g/kWh	430	450	460	480
Olajtartály kapacitása	cm ^3	210	210	260	260
Lánc fogaskerék fogai / fogosztása		6 / 0,375"	7 / 0,325"6 / 0,375"	7 / 0,325"	7 / 0,325"
Vágáshossz		330 mm - 14" (160MLBK041)370 mm - 16" (160SDEA041)	385 mm - 16" (160MLBK041)370 mm - 16" (160SDEA041)	390 mm - 16" (160MLBK041)440 mm - 18" (160SDEA041)	440 mm - 18" (160MLBK041)440 mm - 18" (160SDEA041)
Súly (üres tartállyal)	kg	4,7	4,7	5,4	5,5

[1] FIGYELEM! A vibrációérték változhat a gép alkalmazási funkciója és felszereltsége függvényében, és meghaladhatja a megadott értéket. Meg kell határozni a felhasználó védelmét szolgáló biztonsági intézkedéseket, melyeket a valós használati feltételek melletti vibrációs terhelések becslésére kell alapozni. Ebból a célból figyelembe kell venni az üzemi ciklus összes fázisát, például a kikapcsolást és az üresben való üzemelést is.

2. JELÖLÉSEK

12

1) Figyelem! Veszély. Ha nem megfelelően hasz- tövé tegye a gép feletti uralmának megőrzését, és nálja ezt a gépet, veszélyes lehet saját magára éscsökkentse a visszaütés veszélyét.
másokra nézve.
2) Visszaütés (kickback) veszély! A visszaütés a motorfürész hirtelen és ellenőrizhetetlen kezelő felé történő ütődését idézi elő. Dolgozzon mindig biztonságosan. Használjon biztonsági láncszemekkel rendelkező láncokat, melyek védenek a visszaütésektől.
3) Soha ne tartsa egy kézzel a gépet! Határozot-6) Hordjon balesetbiztos védőcipőt, és védőtan fogja meg a gépet mindkét kezével, hogy lehekesztyűt!
4) Mielött használatba venné a gépet olvassa el a használati utasítást.
5) A gép használója mindennapos, folyamatos normal körülmények közötti használat esetén 85 dB (A) értéknek megfelelő, vagy annál magasabb zajszintnek teheti ki magát. Viseljen hallásvédő eszközöket, védőszemüveget és -sisakot.

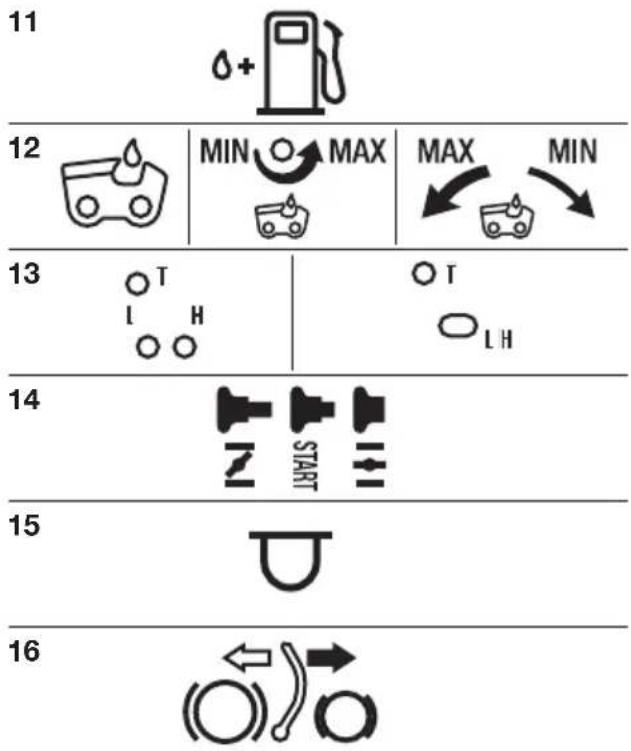

MAGYARÁZÓ JELZÉSEK A GÉPEN (ha vannak)

11) Keverék tartály

12) Lánc olajtartály és olajszivattyú szabályozó

13) A karburátor szabályozása L = keverék szabályozás kis sebesség H = keverék szabályozás nagy sebesség T = a minimális fordulatszám beállítása

14) Szivató (Starter)

15) Indító egység vezérlő (Primer)

16) Láncfék (az(O) jelzés azt az állást jelzi, melynél a fék ki van oldva)

3. BIZTONSÁGI ELÓRÁSOK

ELÓIRÁNYZOTT HASZNÁLAT / HELYTELEN HASZNÁLATNAK

A gépet rendeltetésének megfelelően, azaz a "vezetőlemez hosszával arányos méretű fák kivágására, feldarabolására és gallyazására" vagy hasonló jellemzőkkel rendelkez fa tárgyak vágására használhatja. Bármely más felhasználás veszélyes lehet és károsíthatja a gépet is. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):

• sövények igazítása;
• vésés-faragás;
• raklapok, ládák és csomagolóanyagok darabolása;
• bútorok vagy bármilyen egyéb, szegeket, csavarokat vagy bármilyen típusú fém elemet tartalmazó tárgyak darabolása:
• mészárosmunkák végzése;
• a gép használata tárgyak emeléséhez, helyváltoztatásához vagy feldarabolásához;
• a gép használata fix tartóelemekhez rögzítve. Ne használja a láncfűrészt műanyag, építési anyagok, vagy egyéb, nem fa anyagok vágására. A láncfűrésznek a rendel-tetésszerűtől eltérő használata veszélyes helyzeteket okozhat.

A) ÁLTALÁNOS UTASÍTÁSOK

1) Olvassa el figyelmesen az útmutatásokat. Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja 2 meg a motor gyors leállítását.
2) Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi törvényrendeletek szabályozhatják a gép használatához előírt minimális életkort.
3) A gépet egyszerre egynél több személy nem használhatja.
4) Soha ne használja a gépet:
- más személyek, főleg gyermekek jelenlétében, illetve ál-

latok közelében;
- ha a használó fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reflexeit és figyelmét károsan befolyá-ő solják;
- ha a használó nem képes a gépet két kézzel erősen megtartani és/vagy munka közben nem tud két lábon stabilan egyensúlyban maradni.
5) Tartsa szem előtt, hogy a gép kezelője felelős a más személyeken bekövetkező balesetekért, vagy pedig azok tulajdonában keletkező károkért.

B) MUNKAVÉGZÉS ELÖTTI MÜVELETEK

1) Munka közben olyan megfelelő öltözetet kell hordani, mely nem akadályozza a használót.
- Használjon testhez simuló védőruhát, mely rendelkezik vá- gásbiztos védőrészekkel.
- Hordjon sisakot, kesztyüt, védőszemüveget, porvédő maszkot és csúszásgátló talppal rendelkező vágásbiztos cipőt.
- Hallószervének védelmére használjon fülvédő tokot.
- Ne használjon sálat, köpenyt, nyakláncot vagy bármilyen lelógó vagy széles kellékeket, melyek beakadhatnak a gépbe, vagy más a munkavégzés helyén lévő tárgyakba, illetve anyagokba.
eg Ha hosszú a haja, kösse megfelelően össze.

2) FIGYELEM: VESZÉLY! A benzin tűzveszélyes.

- az üzemanyagot az ezen típusú használatra előirányzott megfelelő kannákban tárolja;

- ne dohányozzon, amikor az üzemanyagot kezeli;

- lassan nyissa ki tanksapkát és hagyja, hogy a belső nyomás fokozatosan kerüljön kieresztésre;

- csak a szabadban töltsön üzemanyagot a gépbe, melyet egy tölcsér segítségével végezzen;

- az üzemanyagot mindig a motor indítása előtt töltse a

gépbe. Járó, vagy meleg motornál ne nyissa ki a sapkát és ne töltsön üzemanyagot.

• ha a benzin kifolyt, ne indítsa el a motort, hanem távolítsa a gépet arról a területről, ahol ez történt és kerülje az olyar eszközök használatát, melyek tüzet okozhatnak egészen ad dig, amíg az üzemanyag el nem párolgott és a benzingőz szét nem oszlott;
• a gépre vagy a földre került minden benzin nyomot távolítson azonnal el;
• ne indítsa el a gépet azon a helyen, ahol az üzemanyag u töltését végezte;
• kerülje az üzemanyag ruhájával történő érintkezését, és ha ez mégis megtörtént volna, öltözzön át mielött a motort elindítaná;
• tankolás után a tanksapkát gondosan csavarja vissza a helyére és alaposan húzza meg.
  3) A sérült vagy károsodott kipufogót cserélje ki.
  4) Használat előtt végezzen egy általános ellenőrzést a gépen és különösen az alábbiakra fordítson figyelmet:
• a gázkarnak és a biztonsági karnak szabadon kell mozognia és nem eröltetetten, továbbá kiengedésüket követően automatikusan és gyorsan kell a semleges helyzetbe visszatérniük;
• a gázkarnak rögzített helyzetben kell maradnia ha nem nyomják le a biztonsági kart;
• motort leállító kapcsolónak könnyen kell egyik helyezetből a másikba mozdulnia;
• az elektromos vezetékeknek és különösen a gyertya vezetékének épnek kell lenniük szikraképződések elkerülése érdekében, és a gyertyasapkát megfelelően kell a gyertyára szerelni;
• a gép markolatait és védőrészeit tisztán kell tartani, és azo nak szilárdan kell a géphez rögzülniük;
• a láncféknek tökéletesen és hatékonyan kell működnie;
• a vezetőlemezt és a láncot megfelelően kell felszerelni;
• a láncnak megfelelően kell feszülnie.
  5) A munka kezdete előtt győződjön meg arról, hogy valamennyi védőrész megfelelően legyen felszerelve.

C) HASZNÁLAT KÖZBEN

1) A motort nem szabad zárt térben működtetni a szénmono- xid mérgezés veszélye miatt.
Biztosítja a megfelelő szellőzést, amikor árokban, üregekben vagy hasonló helyen dolgozik.
2) Kizárólag napfénynél vagy megfelelő mesterséges fénynél dolgozzon.
3) Alljon biztos és stabil helyzetben:
- amennyire csak lehet kerülje a vizes, vagy csúszós talajon illetve a túl egyenetlen vagy meredek földön történő munkavégzést, melyek nem garantálják a kezelő stabil helyzetét munka közben;
- ekerülje nem stabil létrák és állások használatát;
- ne dolgozzon a géppel a vállánál magasabb szinten;
- soha ne fusson, hanem gyalogoljon és figyeljen a talaj egy netlenségeire és esetleges akadályokra.
- kerülje az egyedül, vagy túl elszigetelten történő munkavégzést, hogy esetleges baleset esetén könnyebben tudjon segítséget hívni.
4) A motort szilárdan rögzített gép mellett indítsa el:
- a motor indítását az üzemanyag töltés helyétől legalább 3 méterre végezze;
– ellenőrizze, hogy mások ne legyenek a gép hatósugarában;
- ne irányítsa a kipufogót, tehát a kipufogógázt gyúlékony anyagok felé:
– ügyeljen a lánc mozgása által okozott esetleges tárgyak kidobására, főleg amikor a lánc akadályoknak, vagy idegen testeknek ütközik.
5) Ne változtasson a gép alapbeállításán, különös tekin-tettel a motor fordulatszámára.
6) Ne vesse alá a gépet túlságos erőfeszítésnek és ne hasz-

taájen kis gépet nehéz munkák végrehajtásához; a megfelelő gép használata csökkenti a lehetséges veszélyeket, és javítja almunka minőségét.

n7) Ellenőrizze, hogy a gép minimális fordulatszáma akkora le-gyen, hogy az ne tegye lehetővé a lánc mozgását továbbá, hogy gáz adása után a motor gyorsan visszatérjen a minimális fordulatszámra.
8) Ügyeljen arra, hogy ne ütközzön erősen a vezetőlemezzel idegen tárgyaknak és figyeljen a lánc haladása által esetlege- tésen okozott tárgyak kidobására.

9) Állítsa le a motort:

• minden egyes alkalommal, amikor a gépet örizetlenül hagyja.
• mielött üzemanyagot tölt a gépbe.

10) Állítsa le a motort és húzza ki a gyertya vezetékét:

• a gép tisztítása, ellenőrzése előtt, vagy mielőtt azon valamilyen munkálatot végez;
• idegen test hozzáütődésekor. Ellenőrizze le, hogy történt-e kár, rongálódás a gépen, és végezze el a szükséges javítá-a sokat mielőtt újból használatba venné a gépet;
• amennyiben a gép rendellenes módon vibrálni kezd (Azonnal derítse ki a vibrálás okát, és küszöbölje ki, illetve keressen fel egy szakszervizt).
• amikor a gépet nem használja;

11) Ne tegye ki magát a vágás során keletkező pornak és fűrészpornak.

D) KARBANTARTÁS ÉS TÁROLÁS

1) Ellenőrizze a csavarok, illetve csavaranyák épségét és rögzítettségét a gép biztonságos működése érdekében. Fon- ktos a folyamatos, alapos karbantartás a gép élettartama és biztonságos működése érdekében.
2) A tűzveszély elkerülése érdekében a gépet ne raktározza benzinnel teli tartállyal olyan zárt helyen, ahol a benzingőztől láng, szikra vagy erős hőforrás közelében begyulladhatna.
3) Hagyja kihülni a motort mielött a gépet bárhol elhelyezné.
4) A tüzveszély elkerülése érdekében a motort, kipufogó hangtompítóját, és a benzin tárolásának környékét tartsa tisztán és különösen fürészpor, gally, levél vagy túlságos zsír szennyeződésektől mentesen; ne hagyjon továbbá levágott növényekkel teli tárolóegységeket zárt helyiségben.
5) Amennyiben a tankot le kell ürítenie, ezt hideg motor mellett és a szabadban végezze.
6) Használjon védőkesztyűt minden a vágóegységen végezendő művelethez.
7) Ügyeljen a lánc élezésére. Valamennyi a láncot és a vezetőlemezt érintő munkaművelet sajátos szakértelmet igényel, a munka megfelelő kivitelezéséhez szükséges különleges szerszámokon túl. Biztonsági okokból ajánlatos mindig kapcsolatba lépni Viszonteladójával.
8) Biztonsági okokból a gépet soha ne használja elkopott vagy megrongálódott alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre ceserélje le. Csak eredeti cserealkatrészeket használjon.

A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és a biztonságot is veszélyeztetik.

9) Mielött eltenné a gépet győződjön meg arról, hogy a karbantartáshoz használt kulcsokat illetve szerszámokat eltávolította-e.
10) A gépet gyermekek által el nem érhető helyre tegye el.

E) SZÁLLÍTÁS ÉS MOZGATÁS

1) Minden alkalommal amikor a gépet mozgatni, vagy szállítani kell:

• kapcsolja ki a motort, várja meg a lánc leállását, vegye le a gyertyasapkát;
• helyezze fel a védőtokot;
• fogja meg a gépet kizárólag a markolatoknál fogva, és a vezetőlemezt fordítsa a haladási iránnyal ellentétes irányba.

2) Amikor a gépet egy gépjárművel szállítja oly módon kell elhez, és súlyos személyi sérülésekhez vezethet. Ne hagyathelyezni, hogy az ne jelentsen veszélyt senkire nézve sem éskozzon kizárólag a fűrész beépített biztonsági szerkezeteire. szilárdan kell rögzíteni, hogy elkerülje feldőlését, mely károkat okozhat, illetve az üzemanyag kifolyását idézheti elő. A láncfűrész használatakor végezze el a szükséges biztonsá

F) FENNMARADÓ KOCKÁZATOK

- A láncfűrész működése alatt tartsa távol minden test részét a fogaslánctól. A láncfűrész beindítása előtt el lenőrizze, hogy a fogaslánc semmivel se érintkezzen. láncfűrész használat alatt egyetlen pillanatnyi figyelmetlenség is elég ahhoz, hogy a ruházat vagy a testrészek a fogasláncba akadjanak.

- Jobb kezével mindig a hátsó markolatnál és bal kezvel az elülső markolatnál tartsa a fűrészt. Soha ne fog fordított kézzel a láncfűrészt, mivel ez növeli a személyi érülés veszélyét.

- Viseljen biztonsági védőszemüveget és zajvédő fel- szerelést. Ajánlott további fej-, kéz- és lábvédő eszkö- zök használata. Megfelelő védőruházat viselése csökkenti a repülő szilánkok és a fűrész fogaival való véletlen érintke- zés okozta testi sérüléseket.

- Ne használja a láncfűrészt, amikor a fán tartózkodik. fán való tartózkodás közben a láncfűrész használata testi sé-rüléseket okozhat.

- Mindig tartsa a lábát megfelelő támaszon, és csak kor használja a láncfűrészt, ha rögzített, biztonságos sík felületen áll. A csúszós vagy instabil felületek, mint például a lépcsök, egyensúlyvesztést vagy a láncfűrész feletti uralom elvesztését okozhatják.

- Amikor egy terhelés alatt levő ágat vág le, ügyeljen visszaütés veszélyére. Amikor a farostok feszültsége ki- Tenged, a visszacsapódó ág megütheti a fürészt és/vagy a fe használót, aki így elvesztheti a fürész feletti uralmát.

- Különös óvatossággal járjon el, amikor fiatal bokroka és cserjéket vág. A vékony ágak beakadhatnak a fogasláncba és a felhasználó irányába csapódhatnak és egyensúlyvesztést okozhatnak.

- A láncfűrészt szállításakor tartsa az elülső markolatnő fogva, amikor ki van kapcsolva, és tartsa távol a testől. A láncfűrész szállításakor vagy tárolásakor mindig helyezze fel a vezetőlemez burkolatát. A láncfűrész helyes kezelése révén csökkenthető a mozgó fogaslánccal való véletlenszerű érintkezés kockázata.

- Tartsa be a kenésre, a lánc feszítésére és a cserea katrészekre vonatkozó utasításokat. A nem megfelelően feszített és kent lánc elszakadhat, ez növeli a visszaütés koc kázatát.

- Tartsa szárazon, tisztán, zsír- és olajmentesen a markolatokat A zsíros, olajos markolat síkos, ezért a szerszámK) feletti uralom elvesztését okozhatja.

- A gép indítószerkezete alacsony mértékű elektromágneses mezőt hoz létre, ám nem zárható ki, hogy ez nem okoz interferenciát azokkal az aktív vagy passzív orvostéchnikai eszközökkel, amelyek a gép kezelőjének testében el lehetnek, ez súlyos egészségi kockázatot jelenthet. Ezért a gép használata előtt az ilyen orvostechnikai eszközökkel élő személyek forduljanak információért kezelőorvosukhoz vagy az eszközök gyártójához.

G) A VISSZAÜTÉS OKAI ÉS MEGELÖZÉSE A KEZELŐ SZÁMÁRA

Visszaütés keletkezhet, ha a vezetőlemez hegye vagy vége egy tárgyhoz ér, vagy ha a fa vágásába beszorul a fogaslánd. A szerszám végével való érintkezés egyes esetekben hirtelen fordított reakciót okozhat: a vezetőlemez felfelé és a kezelő fe hátralöködik.

Ha a fogaslánc a vezetőlemez felső részére szorul, a lánc hirtelen a kezelő felé löködhet.

A fenti reakciók bármelyike a fűrész feletti uralom elvesztésé- A láncfűrész használatakor végezze el a szükséges biztonsági intézkedéseket a munka során fellépő baleset- és sérülésveszélyek kiküszöbölésére. A visszaütést a szerszám helytelen használata és/vagy nem megfelelő működtetési módszerek és

steltételek okozzák, a visszaütés elkerülhető, ha betartja az elábbi elővigyázatossági intézkedéseket: 1. A

- Tartsa mindkét kezével erősen a fűrészt, hüvelykujjával és ujjaival szorítsa a láncfűrész markolatát, testének és karjának helyzete tegye lehetővé a visszaütés zé-erejével szembeni ellenállást. Ha megtette az elővigyágjazatossági intézkedéseket, a felhasználó képes a visszaütés erejét megfelelően kezelni. Ne engedje el a láncfűrészt.

- Ne nyújtsa ki túl messzire a karját és ne végezzen gást a vállmagasság felett. Ezzel megelőzheti a fűrész végének véletlenszerű érintkezését és lehetővé teszi a láncfűrész hatékonyabb irányítását a váratlan helyzetekben.

- Kizárólag a gyártó által előírt vezetőlemezt és láncot - Anasználjon. A nem megfelelő csere-vezetőlemezek és - -láncok láncszakadást és/vagy visszaütést okozhatnak.

- Tartsa be a gyártó előírásait a láncfűrész élezésére éak-karbantartására vonatkozóan. A mélység szintjének ésökkenése a visszaütések számának növekedését okozhatja.

H) A MOTOROS FÜRÉSZ HASZNÁLATI TECHNIKÁI

Tartsa be mindig a biztonsági figyelmeztetéseket és a vége- lendő munka típusának legmegfelelőbb vágási technikákat al- kalmazza, a útmutatásoknak és a használati utasításban fel-

käntetett példáknak megfelelően (lásd 7. fejezet).

J) TANÁCSOK KEZDÓKNEK

néllelött először vágna fát vagy gallyazna célszerű: testéren típusú szerszám használatára vonatkozó betanításon lig részt venni; e- a jelen használati utasításban feltüntetett biztonsági figyel- meztetéseket és használati útmutatásokat gondosan elol- vasni;

real-egy a talajon lévő, vagy fűrészbakon rögzített fatönkön gyam- korolni, hogy megfelelő jártasságot szerezzen a gép hasz- oc-nálata, és a legcélszerűbb vágási technikák tekintetében.

nK) HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI

mA használati utasítás szövegében a különlegesen fontos információkat tartalmazó fejezeteket különböző fokozatokban emeltük ki, melyek jelentését az alábbiakban ismertetjük:

MEGJEGYZÉS

vagy

FONTOS

vonatkozó pontosításokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását illetve egyéb károk okozását.

FIGYELEM!

jés, vagy másoknak okozott sérülések veszélye.

! VESZÉLY!

! VESZELY! Személyes vagy másoknak okozható súlyos illetve életveszélyes balesetek kockázata a szabályok be nem tartása esetén.

4. A GÉP ÖSSZESZERELÉSE

FONTOS

mezzel és lánccal, illetve üres keverék- és olajtar-tállyal szállítjuk le.

FIGYELEM!

A gép kicsomagolását és összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához a megfelelő szerszámok alkalmazásával.

A csomagolóanyagok selejtezését mindig a helyi hatályos előírásoknak megfelelően kell elvégezni.

FIGYELEM!

Használjon mindig erős munkakesztyűt amikor a vezetőlemezhez, és a lánchoz nyúl. Fordítson maximális figyelmet a vezetőlemez és lánc felszerelésére, hogy ne kockáztassa a gép biztonságát és hatékony-ságát; kétség esetén lépjen kapcsolatba Vis-zonteladójával.

Mielött felszerelné a vezetőlemezt győződjön meg arról, hogy a láncfék ne legyen kinyomva; ez akkor érhető el, amikor az elülső kézvédő teljesen hátra van húzva a géptest felé.

FIGYELEM!!

Az összes müveletet kikapcsolt motorral kell elvégezni.

2. A VEZETÓLEMEZ ÉS A LÁNC ÖSSZESZERELÉSE

- Szabványos láncfeszítővel rendelkező gépek

• Csavarozza ki a csavaranyákat és távolítsa el a- tengelykapcsoló burkolatot, hogy a fogaske- rékhez és a vezetőlemez tartóhoz férjen (1. - ábra).
• Távolítsa el a műanyag távtartót (1); ez a táv- tartó kizárólag a becsomagolt gép szállításá- hoz kell, további használata nem szükséges (1. ábra).
• Szerelje fel a vezetőlemezt (2) úgy, hogy a tőc savarokat a vájatba illeszti, majd pedig nyomja a géptest hátulsó része felé (2. ábra).
• Szerelje fel a láncot a fogaskerék köré és a vezetőlemez vezetői mentén ügyelve a haladási irány betartására (3. ábra); ha a vezetőlemez csúcsa rendelkezik előtét fogaskerékkel, ügyeljen arra, hogy a lánc szemei megfelelően illeszkedjenek a fogaskerék üregeibe.

• Helyezze vissza a burkolatot a csavaranyák rögzítése nélkül.

• Ellenőrizze, hogy a tengelykapcsoló burkolatának láncfeszítő csapja (3) helyesen legyen a rúd megfelelő furatába illesztve; ellenkező esetben egy csavarhúzó segítségével állítson megfelelően a láncfeszítő csavarán (4) a csap teljes beillesztéséig (4. ábra).

• Allítson megfelelően a láncfeszítő csavaron (4), amíg a lánc helyes feszültségét be nem állítja (4. ábra).
• A vezetőlemezt felemelve tartva húzza meg jól a burkolat csavaranyáit a csomagban található kulcs segítségével (5. ábra).

- Gyors láncfeszítővel rendelkező gépek (SP 375Q, SP 405Q, C 38 T, C 41 T)

• Csavarozza ki a gombot (11), majd távolítsa el a védőburkolatot, hogy a fogaskerékhez és a vezetőlemez-tartóhoz férjen (1A. ábra).
• Távolítsa el a műanyag távtartót (12); ez a táv- tartó kizárólag a becsomagolt gép szállításához kell, további használata nem szükséges (1A. ábra).

Szerelje fel a vezetőlemezt (2) úgy, hogy a töcsavarokat a vájatba illeszti, majd pedig nyomja a géptest hátulsó része felé (2. ábra).

• Szerelje fel a láncot a fogaskerék köré és a vezetőlemez vezetői mentén ügyelve a haladási irány betartására (3. ábra); ha a vezetőlemez csúcsa rendelkezik előtét fogaskerékkel, ügyeljen arra, hogy a lánc szemei megfelelően illeszkedjenek a fogaskerék üregeibe.
• Helyezze vissza a burkolatot a gomb (11) rögzítése nélkül. Ellenőrizze, hogy a láncfeszítő csap (14) megfelelően legyen a rúd megfelelő furatába illesztve; ellenkező esetben állítson megfelelően a láncfeszítő gyűrűjén (15) a csap teljes beillesztéséig (4A. ábra).
  – Allítson megfelelően a gyűrűn (15), amíg el nem éri a lánc helyes feszítettségét (4A. ábra).
• A vezetőlemezt felemelve tartva, szorítsa meg erősen a gombot (11) (5A. ábra).

• Lánc feszítettségének ellenőrzése

Ellenőrizze a lánc feszítettségét. A feszültség akkor megfelelő, ha a lánc vezetőlemez felénél történő megfogásával a láncszemek nem hagyják el a vezetőt (7. ábra).

5. MUNKÁRA TÖRTÉNÓ ELÓKÉSZÜLET

1. AZ ÜZEMANYAGKEVERÉK ELÖKÉSZÍTÉSE

Ez a gép kétütemű motorral rendelkezik, mely ben zinből és kenőolajból álló keverékkel működik.

FONTOS

ta károsítja a motort, és a garancia elévülését vonja maga után.

FONTOS

nyagot és kenőanyagot használjon a megfelelő teljesítmény, és a mechanikus szervek hosszabb élettartamának biztosítása céljából.

• A benzin jellemzői

Kizárólag ólommentes benzint (zöld benzint) használjon, melynek oktánszáma nem alacsonyabb 90-nél.

FONTOS

FONTOS Az ólommentes benzin haj- lamos üledéket képezni a tartályban, ha 2 hónap- nál tovább tárolják. Használjon mindig friss benzin

- Az olaj jellemzői

Kizárólag kiváló minőségű szintetikus olajat használjon, mely kifejezetten kétütemű motorokhoz való.

Viszonteladójától beszerezhetők kifejezetten ezen típusú motorhoz való olajok, melyek kitűnő védelmet képesek biztosítani.

Ezen típusú olajok használata lehetővé teszi egy 2,5%-os keverék létrehozását, mely 1 rész olajból áll minden 40 rész benzin tekintetében.

- A keverék előkészítése és tárolása

VESZÉLY!

A benzin és a keverék gyúlékony!

• A benzint és a keveréket üzemanyagok számára előírt tartályokban kell tárolni biztonságos helyen, hőforrásoktól vagy nyílt lán-goktól távol.
• Ne hagyja a tartályokat gyermekek által elérhető helyen.
  – Ne dohányozzon a keverék összeállítása közben, és kerülje a benzingőz belélegzését.

A táblázat a keverékhez használandó benzin és olaj mennyiségeket tünteti fel a felhasznált olaj típusától függően.

Benzin Szintetikus olaj Kétütemű
litri litri cm		3
1 0,025	25
2 0,050	50
3 0,075	75
5 0,125	125
10	0,250	250

A keverék készítéséhez:

• Töltse a benzin mennyiségének kb. felét egy e célra előírt jellemzőkkel rendelkező kannába.
• Öntse hozzá a táblázat szerinti olajmennyiség egészét.
  – Töltse bele a maradék benzint.
  – Zárja le a kannát a kupakjával és erősen rázza össze.

FONTOS

FONTOS A keverék elöregszik. Ne készítsen túl nagy mennyiségű keveréket, így elkerülheti lerakódások képződését.

FONTOS

! FONTOS Tartsa jól megkülönböztetve és könnyen azonosíthatóan a keveréket és a benzint tartalmazó kannákat, hogy használatuk alkalmával elkerülje felcserélésüket.

FONTOS

FUNTOS Megfelelő időközönként tisz- títsa meg a benzint és a keveréket tartalmazó kan- nákat, hogy esetleges lerakódásokat eltávolítson belőlük.

2. ÜZEMANYAG UTÁNTÖLTÉS

VESZÉLY!

Ne dohányozzon az üze-

manyag töltése közben, és ne lélegezze be a benzingózt.

VESZÉLY!

Az üzemanyagot mindig a

motor indítása előtt töltse a gépbe. Járó, vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön üzemanyagot.

FIGYELEM!

A kanna kupakját óvato-

san nyissa fel, mivel előfordulhat, hogy belsejében nyomás képződött.

Üzemanyag töltés előtt:

• Rázza jól fel a keveréket tartalmazó kannát.
• Helyezze el a gépet vízszintesen, stabil helyzetben oly módon, hogy a tanksapka felfelé legyen.
• Tisztítsa meg a tanksapkát és környékét, így elkerülheti, hogy utántöltés közben szennyeződés kerüljön a tartályba.

– Óvatosan nyissa fel a tanksapkát, így fokozato- A feszítettség akkor megfelelő, ha a lánc vezető- san ereszti ki a nyomást. Az utántöltést egy töl-lemez felénél történő megfogásával a láncszemek csér segítségével végezze, és kerülje a tartály nem hagyják el a vezetőt (7. ábra). peremig történő töltését.

FIGYELEM!

Zárja mindig vissza a

tanksapkát és rögzítse jól.

FIGYELEM!

Azonnal távolítson el az esetlegesen a gépre, vagy a talajra került minden üzemanyagkeverék nyomot és ne indítsa el a motort addig, amíg a benzingőz szét nem oszlott.

3. LÁNC KENÓANYAG

FONTOS

Kizárólag motorfürészhez való olajat vagy motorfűrészhez való tapadó kenőolajat használjon. Ne használjon szennyeződéseket tartalmazó olajat, hogy ne tömitse el a tartály szűrőjét, valamint hogy elkerülje az olajszivattyú helyrehozhatatlan károsítását.

FONTOS

A lánc kenéséhez való olaj biológiailag lebontható. Ásványi olaj, vagy motorolaj használata rendkívül környezetszennyező.

A jó minőségű olaj használata alapvető feltétele a vágószervek hatékony kenésének. Az alacsony minőségű olaj kockáztatja a megfelelő kenést és csökkenti a lánc illetve a vágólemez élettartamát.

Célszerű teljesen megtölteni (egy tölcsér segítségével) az olajtartályt is minden egyes alkalommal, amikor über anyag utántöltést végez. Mivel az olajtartály kapacitása úgy került meghatározásra, hogy az üzemanyag előbb fogyjon el az olajnál, ily módon elkerülheti annak a veszélyét, hogy a gép kenőanyag nélkül működjön.

4. A GÉP ELLENÓRZÉSE

Mielött munkába kezdene:

– töltse fel keverékkel és olajjal a megfelelő tartályokat;
– ellenőrizze, hogy nincsenek-e kilazult csavarok a gépen és a vezetőlemezen;
– ellenőrizze, hogy a lánc éles legyen és ne legyenek rajta károsodásra utaló jelek;
– ellenőrizze, hogy a légszűrő tiszta legyen;
– ellenőrizze, hogy a gép markolatai és védőrészei tisz ták és szárazak legyenek, megfelelően legyenek felszerelve és erősen a gépre legyenek rögzítve;
- ellenőrizze a markolatok rögzítését;
- ellenőrizze a láncfék hatékonyságát.
- ellenőrizze a lánc feszítettségét;
- ellenőrizze a tengelykapcsoló működését: a használat előtt győződjön meg arról, hogy a lánc ne mozdon, amikor a gép alapjáraton van.

5. LÁNC FESZÍTETTSÉGÉNEK ELLENŐRZÉSE

FIGYELEM!

Az összes müveletet ki-

kapcsolt motorral kell elvégezni.

- Szabványos láncfeszítővel rendelkező gépek

• Lazítsa ki a védőburkolat csavaranyáit a készletben található kulcs segítségével (4. ábra).
• Állítson megfelelően a láncfeszítő csavaron (4), amíg a lánc helyes feszítettségét be nem állítja (4. ábra).
• A vezetőlemezt felemelve tartva húzza meg jól a burkolat csavaranyáit a csomagban található kulcs segítségével (5. ábra).

- Gyors láncfeszítővel rendelkező gépek (SP 375Q, SP 405Q, C 38 T, C 41 T)

• Lazítsa meg a gombot (11) (4A. ábra).
  – Állítson megfelelően a gyűrűn (15), amíg el nem éri a lánc helyes feszítettségét (4A. ábra).
• A vezetőlemezt felemelve tartva, szorítsa meg erősen a gombot (11) (5A. ábra).

,6. A LÁNCFÉK ELLENŐRZÉSE

Ez a gép biztonsági fékező rendszerrel van fel- nszerelve.

Amikor a munka során a vezetőlemez hegyének rendellenes érintkezése miatt a gép visszaüt és erőteljesen felfelé mozdul, és emiatt a gépkezelő keze az elülső védelem felé csapódik. Ebben az esetben a fék hatása leblokkolja a lánc mozgását és a kioldásához kézzel kell kikapcsolni.

Ez a fék kézzel is működésbe hozható az elülső védőrész előre tolásával. A fék szabaddá tételéhez húzza az elülső védőrészt a markolat felé egészen addig, amíg a kattanást nem hallja.

A fék hatékonyságának ellenőrzéséhez az alábbiak-szükségesek:

• Indítsa el a motort és fogja meg a markolatot erősen két kézzel.
• A gázkar meghúzásával tartsa mozgásban a láncot és tolja előre a fékkart bal kezének kézfejével, a láncnak azonnal le kell állnia.
  — Amikor a lánc leállt, engedje el azonnal a fékkart.
• Engedje ki a féket.

FIGYELEM!

Ne használja a gépet, ha a láncfék nem működik megfelelően, hanem lép- jen kapcsolatba Viszonteladójával a szüksé- ges ellenőrzések céljából.

6. MOTOR INDÍTÁS - HASZNÁLAT - LEÁLLÍTÁS

A MOTOR INDÍTÁSA

FIGYELEM!

A motor indítását az üzemanyag töltés helyétől legalább 3 méteres tá- volságra végezze.

A motor indítása elött:

• Helyezze el a gépet stabil helyzetben a talajon
• Távolítsa el a védőtokot.
• Győződjön meg arról, hogy a vezetőlemez ne jen a talajhoz, vagy más tárgyakhoz.
• A motor beindítása előtt győződjön meg arról, hogy a lánc ne érjen semmilyen tárgyhoz. Ellenőrizze, hogy a láncfék be legyen kapcsolva, mielőtt beindítaná a gépet.

- Hidegindítás

MEGJEGYZÉS

"Hidegindítás" alatt azt értjük, ha az indítást a motor leállítását követő lega lább 5 perc elteltével, vagy egy üzemanyag után-töltést követően végzik.

A motor indításához (8. ábra):

1. Győződjön meg arról, hogy a láncfék be legyen húzva (elülső kézvédő előre nyomva).
2. Helyezze a kapcsolót (1) «START» állásba.
3. Hozza működésbe az önindítót a gomb ütközésig való meghúzásával (2).
4. Nyomja be az indítóegység gombját (primer) (3) 3-4-szer, hogy elősegítse a karburátor gyújtását.
5. Tartsa szilárdan a gépet a talajon úgy, hogy az egyik kezét a markolaton tartja és egyik lábát pedig a hátulsó markolatba helyezi, hogy ne veszítse el a gép feletti uralmát az indítási fázis alatt (9. ábra).

FIGYELEM!

Ha a gépet nem tartja szilárdan, a motor lökése a kezelő egyensúlyának elvesztését, vagy a vezetőlemez egy akadály, vagy akár maga a kezelő felé történő kivetését idézheti elő.

1. Lassan húzza az indítógombot ki 10-15 cm-ig, amíg egy bizonyos ellenállást nem érez, majd pedig néhányszor húzza meg határozottan, amíg az első robajokat nem hallja.

FIGYELEM!

Soha ne tekerje a kezére

az indítózsinórt!

! VESZÉLY!

Soha ne indítsa be úgy a motorfúrészt, hogy az indítózsinórnál tartva leejti. Ez a módszer rendkívül veszélyes, mivel a felhasználó teljesen elveszíti az uralmát a gép és a lánc felett.

FONTOS

Az elszakadás megelőzése érdekében ne húzza ki a zsinórt teljes hosszában, ne húzza továbbá a zsinórvezető nyílás mentén és fokozatosan eressze el a gombot így elkerülheti, hogy a zsinór ellenőrizetlenül húzódjon vissza.

1. Tolja vissza kb. félig az önindító gombját.

2. Húzza meg újra az indítógombot, amíg a motor szabályosan el nem indul.

MEGJEGYZÉS

Ha behúzott szivató mellett az indítózsinór gombját többször meghúzza a karburátor túlfolyhat és nehézkessé teheti az indítást. A motor túlfolyása esetén szerelje le a gyertyát és húzza meg óvatosan az indítózsinór gombját, hogy eltávolítsa a fölösleges üzemanyagot; ezt követően szárítsa meg a gyertya elektródjait és szerelje vissza a motorra.

1. Amint elindult a motor, működtesse rövid időre a gázkart a szivató kioldásához és a motor minimális fordulatszámra viteléhez.

FONTOS

Kerülje a motor nagy fordulatszámon történő működését behúzott láncfék mellett; ez túlmelegedést és a tengelykapcsoló károsodását okozhatja.

s10. Húzza az elülső kézvédőt az elülső fogantyú felé a fék kiengedéséhez. Mielőtt a gépet használatba venné, hagyja a motort minimális fordulatszámon működni legalább 1 percig.

- Meleg indítás

A meleg indításhoz (azonnal a motor leállását követően) kövesse az előzőekben feltüntetett eljárás 1 - 2 - 5 - 6 - 9 - 10pontjait.

A MOTOR HASZNÁLATA (10. ábra)

FONTOS

Mindig oldja ki a lánc fékjét a

karnak a maga felé húzásával, mielőtt meghúzná a gázkart.

A lánc sebességét a gázkar vezérlője (1) szabályozza, mely a hátsó markolaton (2) található.

A gázkar működtetése csak akkor lehetséges, ha vele egyidejűleg a rögzítő kar (3) is benyomásra rül.

A lánc felé történő mozgást a motor egy centrifug lis elven működő tengelykapcsolón keresztül to-vábbítja, mely megakadályozza a lánc mozgását, amikor a motor minimális fordulatszámon működik.

Ezen kellemetlenségek elkerülése érdekében a gép a henger fedelének jobb oldalán egy szellőző nyílással rendelkezik, mely lehetővé teszi a meleg levegő motor felé történő áramlását és a jégkép- keődés megelőzését.

Normál körülmények között a gépet normál műkö- álési módozattal használja, azaz a leszállításkor beállított módon.

Minden esetre lehetséges jég képződése esetén állítsa be a fagyásgátló módozatot még mielőtt a gépet beindítaná.

FIGYELEM!

Ne használja a gépet, ha a

lánc a motor minimális fordulatszámán mo- zog; ez esetben lépjen kapcsolatba a Viszon- teladójával.

A megfelelő működési sebességet a gázkar vezér-lő (1) járat végéig történő nyomásával érheti el.

FONTOS

A gép működésének első 6-

8 órájában kerülje a motor maximális fordulatszámon történő használatát.

MOTOR LEÁLLÍTÁS (10. ábra)

A motor leállításához:

• Engedje el a gázkar vezérlöt (1) és hagyja, hogy a motor minimális fordulatszámon működjön néhány másodpercig.
• Helyezze a kapcsolót (4) «STOP» állásba.

FIGYELEM!

Miután a gázkart minimá-

lis fordulatszámra helyezte, a lánc leállásához szükség lehet néhány másodpercre.

FONTOS

Ha a gép nem áll le, az öni

dítóval állítsa le a motort úgy, hogy túlszívatást idéz elő, majd forduljon haladéktalanul a márkakereskedőhöz a probléma okának kiderítéséért és a szükséges javítások elvégzéséért.

A "normál" üzemmódról a "fagyvédő" üzemmódra (és viszont) való átálláshoz (11. ábra):

1. Kapcsolja ki a motort.
2. Távolítsa el a levegőszűrő fedelét (1) és a levegőszűrőt (2).

3. Vegye le a levegő gombot (3) a henger (4) fedeléről.

4. Lazítsa ki a henger fedelét rögzítő csavarokat (5) (azaz a fedél belsejében lévő három csavart és a kívül lévő csavart) majd pedig távolítsa el a henger fedelét (4).

5. Nyomja le az ujjával a henger fedelének jobb oldalán lévő fagyvédő kupakot (5) és húzza ki a helyéből.

6. Állítsa be a fagyvédő kupakot (5) úgy, hogy a "HÓ" jel felfelé legyen, majd szerelje vissza a kupakot.

7. Helyezze vissza a henger fedélét és valamennyi más darabot az eredeti helyzetébe.

MEGJEGYZÉS

Ha a gépet fagyvédő üzemmódban használja magasabb hömérsékleten is, nehézkessé válhat a motor elindulása és előfor-

dik. Ellenőrizze ezért mindig, hogy visszaállította-e a gépet a normál üzemmódra (a "NAP" jelével felfelé) és hogy fennáll-e még a fagyásveszély.

A FAGYVÉDŐ SZERKEZET HASZNÁLATA

(kivéve. C 46 - XC 246 - C 50 - CP 45 - A 455

A motoros fűrész 0 és 5 °C közötti hőmérsékleten történő használata esetén a porlasztóban jég képződhet, mely a motor teljesítményének csökkenéséhez, vagy a motor szabálytalan működéséhez vezethet.

7. A GÉP HASZNÁLATA

FONTOS

Tartsa mindig szem előtt, hogy egy nem megfelelően használt motoros fű- ban (vagy lánccsere után) az ellenőrzést gyakrab-rész másokat zavarhat, és a környezetre gyakoroltban kell elvégezni, a lánc beállítódása miatt. hatása is jelentős lehet.

Mások és környezete tiszteletben tartása érdekében:

• Kerülje a gép használatát olyan környezetben éşlik. a nap azon időszakában, ahol és amikor ez má- sokat zavarhat. A lá
• Szigorúan kövesse a helyi előírásokat az olaj, elromlott alkatrészek, vagy bármilyen, a környezetet jelentősen szennyező anyag tekintetében.
• Munkavégzés közben egy bizonyos mennyiségű, a lánc kenéséhez szükséges olaj kerül környezetbe. Ezért csak kifejezetten e célból kapható biológiailag lebontható olajat használjon.

- Szigorúan kövesse a helyi előírásokat a levágottzetben feltüntetetteknek megfelelően járjon el. növényzet megsemmisítését illetően.

- A tüzveszély elkerülése érdekében ne hagyja a olajtartályt is minden egyes alkalommal megtöltse, meleg motorú gépet levelek között, vagy a szá-amikor a motorfűrészt üzemanyaggal tölti meg. raz füben.

FONTOS

A használat első időszaká-

ban (vagy láncsere után) az ellenőrzést gyakrab- tban kell elvégezni, a lánc beállítódása miatt. [Non-Text]

FIGYELEM!

Ne dolgozzon kilazult

lánccal, hogy ne idézzen elő veszélyhelyzeteket az esetben, ha a lánc a vezetőkről levető-

glik.
A lánc feszítettségének beállításához, az 5.5. feje-

tzetben feltüntetetteknek megfelelően járjon el.

- Az olaj áramlásának ellenőrzése

FONTOS

Ne használja a gépet olajozás nélküll! Az olajtartály majdnem teljes mértékben kiürülhet minden egyes alkalommal, amikor az üzemanyag elfogy. Gondoskodjon arról, hogy az

olajtartályt is minden egyes alkalommal megtöltse, -amikor a motorfúrészt üzemanyaggal tölti meg.

FIGYELEM!

Hordjon megfelelő öltözé- ket munka közben. Viszonteladója felvilágosítást tud nyújtani a legmegfelelőbb baleset-védelmi eszközök tekintetében, melyek alkalmasak a munkavégzés alatti biztonságának garantálására. Használjon rezgéscsök-kentő kesztyűt. Valamennyi fent említett óvintézkedés sem garantálja azonban a Raynaud jelenség vagy a kéztőalagút szindróma veszélyének megelőzését. Azoknak a személyeknek, akik hosszú időn keresztül használják ezt a gépet, ajánlatos megfelelő időközönként ellenőriztetni a kezük és ujjaik állapotát. Amennyiben a fenti tünetek bármelyikét tapasztalja, azonnal forduljon orvoshoz.

FIGYELEM!

Győződjön meg arról, hogy a vezetőlemez és a lánc jól helyezkedjen el, amikor az olaj áramlását ellenőrzi.

Indítsa el a motort, tartsa közepes üzemen és elle-nőrizze, hogy a lánc olaj szétoszlásra kerül-e úgy, mint ahogy az ábrán van feltüntetve (12. ábra).

A lánc olaj áramlása szabályozható oly módon, hogy a szivattyú e célt szolgáló szabályozó csavarán (1 vagy 1a) egy csavarhúzóval állít. A szóbanforgó csavar a gép alsó részén található (12. ábra).

FIGYELEM!

A gép fakivágáshoz és ga-Ilyazáshoz történő használata különleges ki- képzést igényel.

2. HASZNÁLATI MÓDOZAT ÉS VÁGÁSI TECHNIKÁK

Mielött először vágna fát vagy gallyazna, célszerű egy a talajon lévő, vagy fűrészbakon rögzített fatönkön gyakorolni, hogy megfelelő jártasságot szerezzen a gép használata, és a legcélszerűbb vágási technikák tekintetében.

1. MUNKA KÖZBEN VÉGEZENDŐ ELLENŐRZÉSEK

• A lánc feszítettségének ellenőrzése

FIGYELEM!

Munkavégzés közben a

gépet mindig erősen két kézzel kell tartani, jobb kézzel a mellső markolatnál és bal kézzel a hátsó markolatnál, függetlenül attól, hogy a kezelő jobb- vagy balkezes-e.

Munka közben a lánc fokozatosan meghosszabbodik, ezért gyakran kell a feszítettségét ellenőri:

FIGYELEM!

Azonnal állítsa le a motort, ha munka közben a lánc elakad. Ügyeljen mindig a visszatüésre (kickback), mely akkor következhet be, ha a vezetőlemez akadálynak ütközik.

• Fa gallyazás (13. ábra)

FIGYELEM!

Győződjön meg arról, hogy a terület, ahová majd a gallyak esnek szabad legyen.

1. Helyezkedjen a levágandó gallyhoz képesti el- lenkező oldalra.
2. Az alacsonyabb gallyaktól induljon, majd ezt követően haladjon a magasabban lévő gallyak felé.
3. Felülröl lefelé haladva vágjon, hogy elkerülje a vezetőlemez beszorulását.

- Favágás (14. ábra)

FIGYELEM!

A lejtókön mindig a fa fö- lött kell tartózkodni és biztosítani kell, hogy a kivágott fatörzs ne okozzon a legurulásának betudható károkat.

1. A fa esési irányát a szélirány, a fa hajlásszöge a nehezebb ágak helyzete, a kidöntés utáni munkálatok kényelmes végzése, stb. figyelembevételével határozza meg.

2. Tegye szabaddá a fa körüli területet, és biztosítson megfelelő támaszt a lábának.

3. Gondoskodjon megfelelő, akadályoktól mentes menekülési útvonalról. A menekülési útvonalat a fa dőlésével szembeni oldalon kb. 45°- os irányban kell kialakítani és lehetővé kell tennie a favágó személynek a kivágandó fa magasságának kb.két és félszeres távolságra lévő, biztonságos helyre jutását.

4. A dölési oldalon végezzen egy bemetszést a fa- törzs átmérőjének egyharmada tekintetébe.

5. Vágja be a fát a másik oldalon a bemetszés vége felett nem sokkal, egy kb. 5-10 cm-es "tá közt" hagyva köztük.

6. A vágólemez kihúzása nélkül csökkentse fokozatosan a hagyott távköz vastagságát egészen a fa kidőléséig.

7. Különleges körülmények között, vagy nem megfelelő stabilitás esetén a favágást a döléssel szembeni oldalon ékek (2) beillesztésével is ki lehet egészíteni. Az ékeket egy kalapács segít-ségével kell ütni, egészen addig amíg a fa kidöl.

• A favágást követő gallyazás (15. ábra)

FIGYELEM!

Fordítson figyelmet a gally talajra támaszkodó pontjaira, arra a lehetőségre, hogy esetleg feszülnek, az irányra, melyet a gally vehet fel vágás közben, és a fa lehetséges instabilitására, a gally levágását követően.

1. Figyelje meg a gally törzsbe illeszkedésének irányát.
2. A kezdeti vágást azon az oldalon kezdje amerre a gally hajlik, és az ellenkező oldalon fejezze be.

• A fatörzs vágása (16. ábra)

A fatörzs felvágását a tartószeg használata könnyíti.

1. Helyezze a tartószeget a fatörzsbe nyomást gyakorolva rá, majd pedig végezzen íves mozgást a motoros fűrésszel, mely lehetővé teszi a vezetőlemez számára a fába hatolást.

2. Ismételje meg többször a müveletet, ha szükséges változtasson a tartószeg támasztópontján.

• A fatörzs talajon történő darabolása (17. ábra)

Végezze a vágást az átmérő kb. feléig, majd fordítsa meg a fatörzset és az ellenkező oldalon fejezze be a vágását.

- Felemelt fatörzs vágása (18. ábra)

1. Ha a vágás a támaszokon kívül történik (A) az átmérő egyharmadát alulról, majd a fennma-radó részt felülröl vágja át.
2. Ha a vágást a két támasz között végzi (B) az átmérő egyharmadát felülröl, majd a fennmaradó részt alulról vágja át.

A tartószeg használata fák és vastag ágak vágása során garantálja az Ön biztonságát és csökkenti a munkához szükséges erőfeszítést és a rezgés szintjét.

1. A MUNKA BEFEJEZÉSE

A munka befejeztével:

• Állítsa le a motort az előzőekben feltüntetetteknek megfelelően (6. fejezet).
• Várja meg a lánc leállását és hagyja kihülni a gépet.

• ALazítsa meg a vezetőlemezt rögzítő anyákat a öl. lánc feszességének csökkentéséhez.

• Távolítson el a láncról minden fűrészpor- és olaj lerakódást.

• Amennyiben erősen szennyezett vagy gyantásodott, szerelje le a láncot és áztassa néhány órán át speciális tisztítószerben. Ezután öblítse le tiszta vízzel és kezelje rozsdásodásgátló sprayvel, majd szerelje vissza a fűrészre.
• Szerelje fel a lemezvédőt, mielőtt elraktározza a gépet.

FIGYELEM!

FIGYELEM! Hagyja kihülni a motort, mielőtt a gépet bárhol elhelyezné. Tűzesetek elkerülése végett távolítsa el a fűrészpor maradványát, az ágakat, a leveleket illetve a felesleges kenőanyagot a gépből. Ne hagyja a favágás melléktermékeit tartalmazó tárolóedényeket zárt helyiségekben!

8. KARBANTARTÁS ÉS TÁROLÁS

FIGYELEM!

Az Ön és mások biztonsága

érdekében:

• A megfelelő karbantartás alapvető fontossággal bír a gép eredeti hatékonyságának és használati biztonságának hosszú időn keresztüli megőrzése tekintetében.
• A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.
• Soha ne használja a gépet kopott vagy sérült alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre cserélje le.
  – Csak eredeti cserealkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és a biztonságot is veszélyeztetik.

FIGYELEM!

A karbantartási müveletek

alatt:

• Vegye le a gyertyasapkát.
• Várja meg, amíg a motor megfelelően lehúlik.
• Használjon védőkesztyűt a vezetőlemezt és a láncot érintő műveletek végzése közben.
  – Hagyja fenn a vezetőlemez védőtokot, kivéve ha magán a vezetőlemezen, vagy a láncon kell valamilyen műveltet végeznie.
  – Gondoskodjon arról, hogy ne kerüljön a környezetébe olaj, benzin vagy más szennyező anyag.

A HENGER ÉS A HANGTOMPÍTÓ (19. ábra)

A tűzkiütés veszélyének csökkentése érdekében tisztítsa gyakran a henger lapátokat sürített levegővel és a hangtompító környékét tisztítsa meg fűrészportól, gallyaktól, levelektől vagy más hulladékoktól.

INDÍTÓEGYSÉG

A motor túlmelegedésének és károsodásának elke-rülése érdekében a hütőlevegő rácsait mindig tisztán és fürészportól, valamint hulladékoktól mentesen kell tartani.

Az indítózsinórt a rongálódódás első jeleinél ki kell cserélni.

TENGELYKAPCSOLÓ EGYSÉG (20. ábra)

Tartsa a tengelykapcsoló harangot fürészportól és hulladékoktól tisztán úgy, hogy vegye le a kartert (a 4.1. fejezet szerint) és a tisztítási művelet után szerelje vissza. Kb. minden 30 munkaóránként el kell végezetni a belső csapágy zsírozását Viszonteladójánál.

LÁNCFÉK

Ellenőrizze gyakran a láncfék hatékonyságát, és a tengelykapcsoló harangját körülvevő fém szalag ép-ségét úgy, hogy vegye le a kartert (a 4.1. fejezet sze-rint) és a tisztítási művelet után szerelje vissza.

A szalagot akkor kell kicserélni, amikor a tengelykapcsoló harangjával érintkező pontoknál a vastagsága kb. felére csökken a két végénél lévő vastagsághoz képest, ahol nincs súrlódásnak kitéve.

LÁNC FOGASKERÉK

A márkakereskedővel ellenőriztesse rendszeresen a fogaskerék állapotát, és cserélje ki amikor a kopása meghaladja az elfogadható határértékeket.

Ne helyezzen fel új láncot kopott fogaskerékre, vagy fordítva.

KENÓNYÍLÁS (21. ábra)

Időszakosan távolíts el a kartert (a 4.1. fejezet szerint), szerelje le a vezetőlemezt és ellenőrizze, hogy a gép

(1) és a vezetőlemez (2) kenőnyílásai nincsenek-e el-tömödve.

LÁNCLEÁLLÍTÓ CSAP

Ez a csap egy fontos biztonsági elem, mivel megakadályozza a lánc ellenőrizetlen mozgását szakadás, vagy kilazulás esetén.

Ellenőrizze gyakran a csap állapotát, és ha sérült, gondoskodjon a helyreállításáról.

RÖGZÍTÉSEK

Megfelelő időközönként ellenőrizze, hogy valamennyi csavar és csavaranya jól meg legyen húzva valamin hogy a markolatok megfelelően legyenek rögzítve. Ajánlott naponta ellenőrizni a gépet használat előtt, vábbá a károk vagy hibák ellenőrzése céljából, amennyiben leesett vagy egyéb erős ütés érte.

A LÉGSZÜRÓ TISZTÍTÁSA (22 ábra)

FONTOS

fontosságú a gép jó működésének és hosszú élet- tartamának biztosítása szempontjából. Ne használja a gépet szűrő nélkül, vagy sérült szűrővel, nehogy helyrehozhatatlan károkat okozzon a motorban.

A tisztítást minden 8-10 munkaórat követően kell elvégezni.

A gyertyát hasonló jellemzőkkel rendelkező újjal kell kicserélni, ha az elektródok kiégtek vagy a szigetelő károsodott, illetve minden 100 órás működést követően.

A KARBURÁTOR SZABÁLYOZÁSA

A karburátort a gyárban állították be úgy, hogy minden használati körülmény között a legjobb teljesítményt nyújtsa, a hatályos törvényeknek megfelelően mini-t,mális káros gáz kibocsátásával.

Nem megfelelő teljesítmény esetén ellenőrizze mindenekelött, hogy a lánc szabadon gördül-e és hogy a vezetőlemezen nincsenek-e deformációk, majd forduljon Viszonteladójához a porlasztás és a motor ellenőrzése céljából.

• A minimális fordulatszám beállítása

FIGYELEM!

FIGYELEM! A láncnak nem szabad mo- zognia a motor minimális fordulatszámánál. Ha a lánc a motor minimális fordulatszámán mozog, lépjen kapcsolatba a Viszonteladójával a motor megfelelő beállítása céljából.

A szürő tisztításához:

• Oldja ki a nyelvet (1) és távolítsa el a fedelet (2).
• Csavarja ki a rögzítögombot (2a), távolítsa el a szr róelemet (3) és ütögesse a szennyeződés eltávo- lítása céljából, és szükség esetén tisztítsa meg ke- fével.
• Amennyiben teljesen eltömödött, szedje szét a két részt (3a és 3b) egy csavarhúzó segítségével és mossa le tiszta benzinnel. Ha sűrített levegőt alkalmaz, belülről kívülre irányítsa a levegőbefúvást.
• Szerelje össze a szűrőelem két részét: nyomja meg a széleit kattanásig.
• Helyezze vissza a szűrőelemet (3) és csavarja visz-sza a rögzítőgombot (2a).
• Szerelje vissza a fedelet (2) és rögzítse a nyelvet (1).

A GYERTYA ELLENÓRZÉSE (23 ábra)

A gyertyához a levegőszűrő fedelének leszerelésével férhet hozzá.

Megfelelő időközönként vegye le és tisztítsa meg a gyertyát oly módon, hogy az esetleges lerakódásoka egy fém kefével eltávolítja.

Ellenőrizze és állítsa be az elektródok közötti megfelelő távolságot.

Szerelje vissza a gyertyát megfelelően rögzítve a készletben található kulccsal.

A LÁNC ÉLEZÉSE

FIGYELEM!

FICYELEM! Biztonsági és hatékonysági okokból nagyon fontos, hogy a vágószervek éle- sek legyenek.

Az élezés akkor szükséges amikor:

• A fürészpor a por állagához hasonlít.
• Nagyobb erőkifejés szükséges a vágáshoz.
  g A vágás nem egyenes vonalú.
• Nő a vibrálás.

z• Nő az üzemanyag felhasználás.

FIGYELEM!

Ha a lánc nem elég éles, a

visszaütés (kickback) kockázata megnő.

Ha az élezési műveletet egy szakosodott szervizközpontra bízza, az megfelelő, e célt szolgáló berendezésekkel tudja az élezést elvégezni, melyek minimális anyag eltávolítást, és egyenletes élezést biztosítanak valamennyi vágóél tekintetében.

tA lánc saját kezüleg történő reszelését kerek ke-resztmetszetű, a lánc típusának megfelelő átmérővel rendelkező, e célt szolgáló reszelővel kell végezni (lásd "Lánc Karbantartási Táblázat"). A művelet a vá-góélek sérülésének elkerülése érdekében jó kéz-ügyességet, és tapasztalatot igényel.

Lánc karbantartás táblázat

FIGYELEM!

Az alábbi gép tekintetében honosított lánc és vezetőlemez jellemző adatai a

gépet kísérő "EK Szabványazonossági Nyilatkozatban" vannak feltüntetve. Biztonsági okokból ne használjon más típusú láncot vagy vezetőlemezt.

A táblázat különböző típusú láncok élesítési adatait tünteti fel anélkül, hogy az a honosítottól el- térő láncok használatának lehetőségét jelentené.

Láncosztás Határoló		fog szint (a) Reszelő átmérő (d)
hüvelyk mm	hüvelyk mm	hüvelyk mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

A lánc élezése (24. ábra):

• Kapcsolja ki a motort, engedje ki a láncféket és zítse erősen a vezetőlemezt a felszerelt láncal egy megfelelő satuba, majd győződjön meg arról, hogy a lánc szabadon tudjon gördülni.
• Feszítse meg a láncot, ha esetleg ki van lazulva.
• Helyezze a reszelőt a megfelelő vezetőbe, majd i lessze a reszelőt a fog üregébe állandó dő- lésszöget biztosítva a vágóél profiljától függően.
• Csak néhány reszelő vonást végezzen kizárólag előrefelé, és ismételje meg a műveletet valamenn vágóél tekintetében ugyanazon irányban (jobbra vagy balra).
• Fordítsa meg a vezetőlemezt a satuban és ismételje meg a műveletet a fennmaradó vágóélek tekintetében.
• Ellenőrizze, hogy a határoló fog ne nyúljon az ellenőrző készüléken túlra; az esetleges felesleget egy lapos reszelővel távolítsa el lekerekítve a profilt.
• Az élezést követően távolítson el minden reszelési és por nyomot, majd olajfürdőben végezze el a lánc olajozását.

A láncot ki kell cserélni amikor:

• A vágóél hossza 5 mm-re, vagy annál kisebbre csökken;
• a láncszemek játéka a szegecseken túl nagy.

A VEZETÓLEMEZ KARBANTARTÁSA (25. ábra)

A vezetőlemez aszimmetrikus kopásának elkerülése érdekében célszerű azt megfelelő időközönként megfordítani.

A vezetőlemez hatékonyságának megőrzéséhez:

rög-Zsírozza be az elötét fogaskerék (ha van) csapágyait megfelelő kenőpréssel.

• Tisztítsa meg a vezetőlemez vájatát az erre szolgáló vakarókéssel (nem tartozéka a gépnek).
  – Tisztítsa meg a kenőnyilásokat.
• Egy lapos reszelővel távolítsa el a sorját az egyes szélekről és a vezetők közötti esetleges szintkü- lönbségeket egyenlítse ki.

iA vezetőlemezt ki kell cserélni amikor:

• a vájat mélysége kisebb a láncszemek magasságánál (melyeknek soha nem szabad az aljára érniük);
• a vezető belső fala annyira el van kopva, hogy a láncot oldalra dönti.

RENDKÍVÜLI BEAVATKOZÁSOK

Minden a jelen használati utasításban fel nem tün- tetett karbantartási müveletet kizárólag a Viszontela- dója végezhet.

Nem megfelelő mühelyekben, vagy nem szakember által végzett műveletek a garancia bármely formájának elévülését vonják maguk után.

TÁROLÁS

Minden munkavégzést követően tisztítsa meg gondosan a gépet portól valamint hulladékoktól, és javítsa meg, vagy cserélje ki a hibás alkatrészeket.

A gépet száraz helyen, az időjárási viszontagságoktól védetten és megfelelően felhelyezett védőtokkal kell tárolni.

HOSSZÚ IDEJÚ MÜKÖDÉSEN KÍVÜL HELYEZÉS

FONTOS

nálja a gépet, mely alatt 2-3 hónapnál hosszabb idő- tartamot értünk, ajánlatos néhány tanácsot követni an- nak érdekében, hogy újra használatba vételkor - elkerüljön esetleges nehézségeket, vagy a motor tar- tós károsodását.

- Tárolás

Mielött a gépet eltenné:

• Csavarja ki a két anyát, szerelje le a burkolatot és vegye le a láncot és a vezetőlemezt.
• Úrítse ki az olajtartályt, töltsön bele kb. 100-120 co-speciális tisztító folyadékot, majd zárja vissza a - dugót.
• Helyezze vissza a burkolatot a csavaranyák rögzí- tése nélkül.

• Indítsa be a gépet és járassa a motort, amíg a tisz-títószer teljesen el nem fogy.

• Állítsa a motort alapjáratra, és járassa, míg a tankban és a karburátorban levő üzemanyag el nem fogy.

• A gyertyát vegye ki, amikor a gép hideg. 5- Öntsön a gyertya nyílásába egy kanál (friss) két- n- ütemű motorokhoz való olajat.
• Húzza meg néhányszor az indítógombot, hogy az olajat jól eloszlassa a hengerben.
• Szerelje vissza a gyertyát a dugattyúval (a gyertya nyílásából látható felső holt pontra amikor a du-gattyú maximális járatán van).

- Újra működésbe helyezés

A gép újra működésbe helyezése: c- Távolítsa el a gyertyát.
- Húzza meg néhányszor az indítógombot a fölösleges olaj eltávolítása céljából.
- Ellenőrizze a gyertyát a "Gyertya ellenőrzése" fejezetben leírtak alapján.
Készítse elő a gépet a “Munkára történő elő-készületek” fejezetben leírtak alapján.

9. HIBÁK AZONOSÍTÁSA

PROBLÉMÁK VALÓSZÍNÚ OK MEGOLDÁS

1) A motor nem indul el, vagy nem marad járatban	- Indítási eljárás nem megfelelő	- Kövesse az utasításokat (lásd 6. fejezet)
	- Koszos gyertya, vagy az elektródok közötti-távolság nem megfelelő	Ellenőrizze a gyertyát (lásd 8. fejezet)
	- Légszűrő eltömődött	- Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 8. fejezet)
	- A fagyvédő szerkezet helytelenül van felszerelve (kivéve. C 46 - XC 246 - C 50 - CP 45 - Á 455 - MC 846 modellek)	- Ellenőrizze a felszerelési helyzetét (lásd a 6. fejezetet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
2) A motor elindul de kis-teljesítménnyel működik	- Légszűrő eltömődött	- Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 8. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
3) A motor szabály-talanul működik, vagy nincs elégteljesítménye terhelés esetén	- Koszos gyertya, vagy az elektródok közötti-távolság nem megfelelő	Ellenőrizze a gyertyát (lásd 8. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
4) A motor túl füstös	- Az üzemanyagkeverék nem megfelelő összetétele	- A keveréket az utasításoknak megfelelően készítse el (lásd 5. fejezet)
	- Porlasztási problémák	- Lépjen kapcsolatba Viszonteladójával
5) Az olaj nem folyik ki	- Az olaj gyenge minőségű	- Ürítse ki a tartályt, tisztítsa ki a tartályt és a csöveket tisztító folyadékkel, és cserélje ki az olajat
	- A kenőnyilások eltömődtek	- Tisztítsa meg

10. TARTOZÉKOK

A táblázat tartalmazza az összes lehetséges vezetőlemez-lánc kombináció listáját, a *” szimbóllummal jelöltük azokat a tartozékokat, amelyek minden géphez alkalmazhatók.

FIGYELEM!

míver a vezetőlőző és lánc kiválasztása, felhelyezése és a különböző alkalmazási típusokhoz való használata

-teljes mértékben a felhasználó önálló döntése szerint történik, ezért a felhasználóra hárul a fentiekből származó mindennemű károk miatti felelősség. Amennyiben kétségei vannak vagy nem ismeri megfelelően az egyes vezetőlemezek és láncok speciális jellemzőit, forduljon a márkakereskedőhöz vagy egy kerti munkákra szakosodott bolthoz.

Vezetőlemez-lánc kombinációk

Láncosztás	VEZETÓLEMEZ LÁNC Model
Hüvelyk	HosszHüvelyk / cm	VájatSzélességHüvelyk / mm	Kód Kód		C 38C 38 TSP 375SP 375QA 375CP 38XC 238	XC 240A 405CP 40	C 41C 41 T$ 405SP 405Q	C 46MC 846	XC 246CP 45A 455	C 50
3/8"	14" / 35 cm	0,050" / 1,3 mm	123900373/0(140SDEA041)	4113768(91VG053X)/4113769(91PX053X)	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	123900374/0(160SDEA041)	4113770(91VG057X)/4113771(91PX057X)	*	*
325"	16" / 40 cm	0,050" / 1,3 mm	123900369/0(160MLBK041)	4113772(95VPX066X)			*
325"	16" / 40 cm	0,058" / 1,5 mm	123900371/0(168PXBK095)	4113773(21BPX066X)				*
325"	18" / 45 cm	0,058" / 1,5 mm	123900375/0(188PXBK095)	4113774(21BPX072X)				*	*	*
325"	20" / 50 cm	0,058" / 1,5 mm	123900372/0(208PXBK095)	4113775(21BPX078X)						*

FIGYELEM!

FIGYELEM! Cseralkatrészként kizárólag a fent nevezett vezetőlemezeket és láncokat használja. A nem engedélyezett kombináció súlyos személyi sérüléseket okozhat és károsíthatja a gépet.

Почитуван клиенте,
