Především bychom Vám chtěli poděkovat za to, že dáváte přednost našim výrobkům. Přáli bychom si, a Vás Váš nový stroj plně uspokojil a aby zcela splnil Vaše očekávání. Tento návod je připraven tak, aby umožnil dobře poznat Váš stroj a používat jej bezpečně a účinně; nezapomeňte, že je neoddělitelnou so částí samotného stroje, mějte ho proto neustále po ruce kvůli konzultaci a předejte jej spolu se strojem vému majiteli nebo osobě, které stroj zapůjčíte.

Tento Váš nový stroj byl navržen a vyroben s ohledem na současně platné předpisy, což zaručuje při spektování pokynů uvedených v tomto návodu jeho bezpečnost a spolehlivost (správné použití); jakékoli jiné použití nebo nerespektování bezpečnostních pokynů, pokynů pro údržbu a opravy je považováno za „nesprávné použití“, a proto v tomto případě přestává platit záruka poskytovaná Výrobcem a za jakékoli škody nebo ublížení na zdraví způsobené sobě nebo třetím osobám nesprávným použitím je odpovědný pouze uživatel.

Pokaždé dodržujte místní zákony týkající se bezpečnosti, které by mohly omezovat použití stroje.

Setkáte– li se s některými nepatrnými odlišnostmi mezi Vaším strojem a strojem popsaným v tomto náv mějte na paměti skutečnost, že neustálé vylepšování výrobku může mít za následek změnu informací uv dených v tomto návodu, a to bez upozornění a bez povinnosti informovat o tom majitele stroje. Výjimku tvoří pouze ty části návodu, které jsou nezbytné pro zajištění bezpečnosti a funkčnosti. V případe po-chybností se obraťte na Vašeho prodejce. Hodně zdaru při práci!

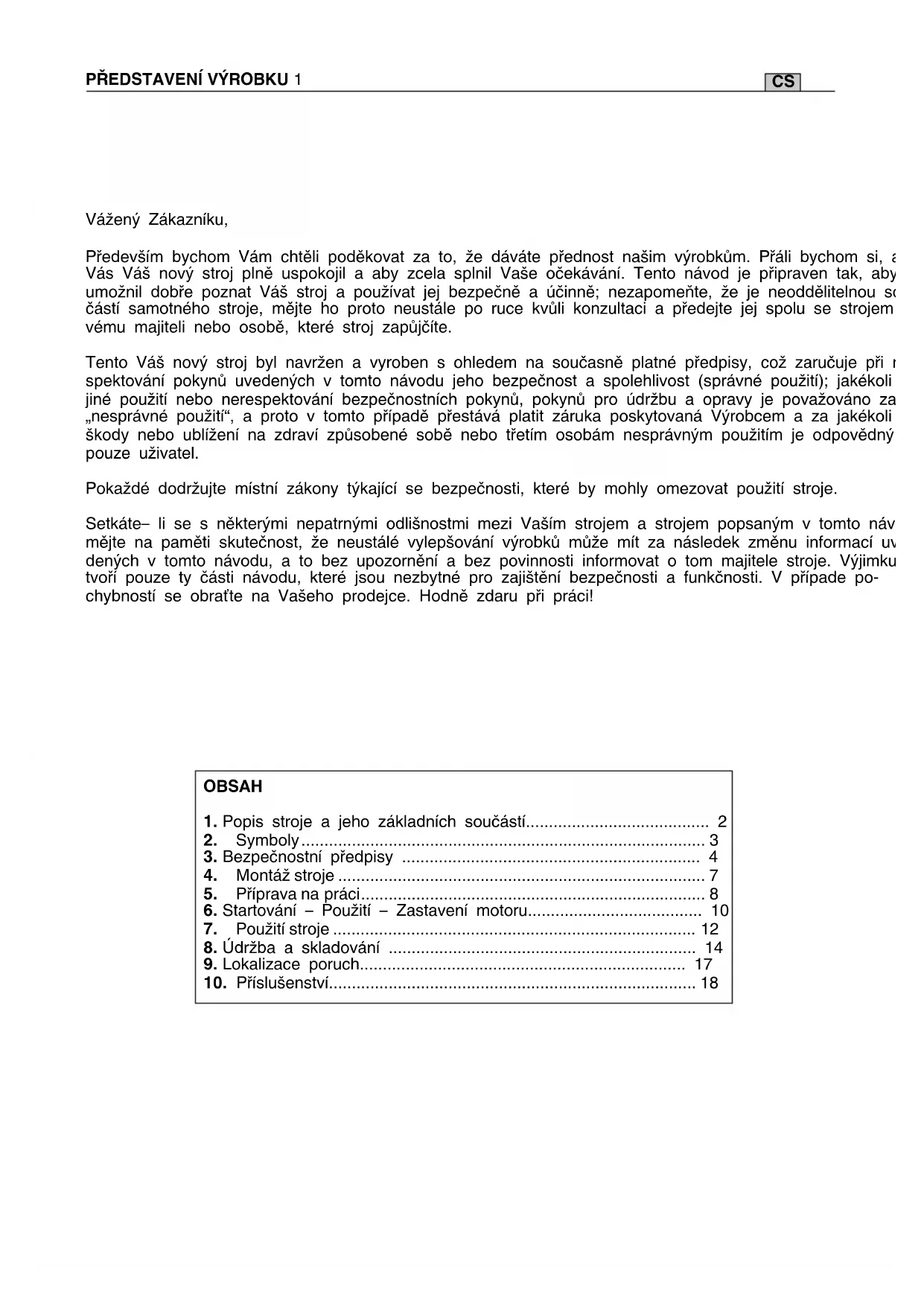

OBSAH

1. Popis stroje a jeho základních součástí...... 2
2. Symboly 3
3. Bezpečnostní předpisy 4
4. Montáž stroje 7
5. Příprava na práci....8
6. Startování – Použití – Zastavení motoru.... 10
7. Použití stroje 12
8. Údržba a skladování 14
9. Lokalizace poruch.... 17
10. Příslušenství.... 18

1. POPIS STROJE A JEHO ZÁKLADNÍCH SOUČÁSTÍ

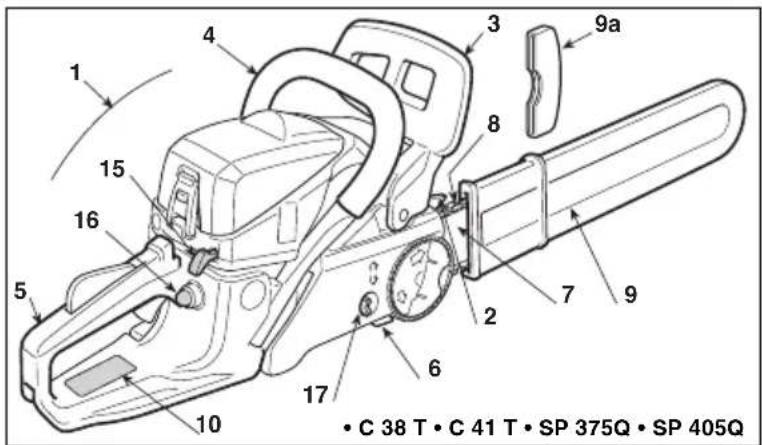

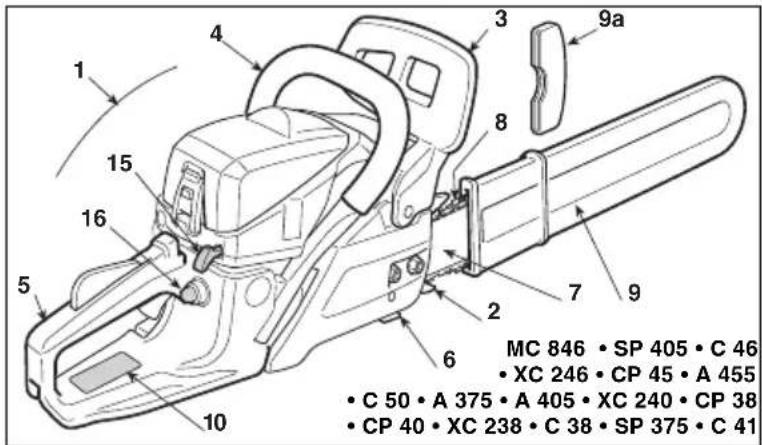

ZÁKLADNÍ SOUČÁSTI

1. Hnací jednotka
2. Zubová opěrka
3. Přední ochranný kryt ruky
4. Přední rukojeť
5. Zadní rukojeť
6. Zachycovač řetězu
7. Vodicí lišta
8. Retěz
9. Ochranný kryt vodicí lišty
   9a. Ochranný kryt zubové opěrky (během pracovní činnosti musí být odstraněn)
10. Identifikační štítek

1 2 3 4 5 6 7 8 9a 9 10 15 16 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP 38 • CP 40 • XC 238 • C 38 • SP 375 • C 41

1 2 3 4 5 6 7 8 9 9a 10 15 16 17 • C 38 T • C 41 T • SP 375Q • SP 405Q

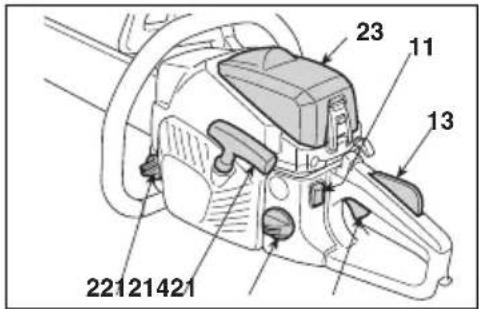

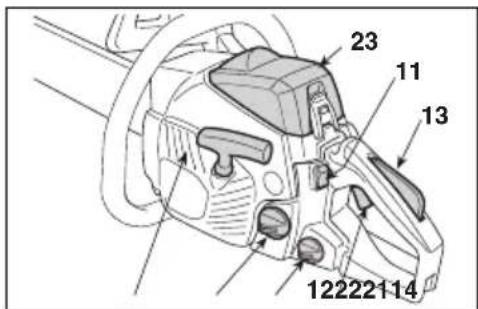

OVLÁDACÍ PRVKY A DOPLŇOVÁNÍ

1. Ovládací spínač
2. Akcelerační páka
3. Startovací západka akcelerační páky
4. Startovací rukojeť
5. Sytič (Startér)
6. Obohacovač směsi (Primer)
7. Rychlý napínák řetězu

23 11 13 12222114

• A 375 • A 405 • CP 38
• CP 40 • C 38
• SP 375 • XC 238
• C 41 • SP 405
• C 38 T • C 41 T
• SP 375Q • SP 405Q
• XC 240

1. Uzávěr palivové nádržky
2. Uzávěr olejové nádržky
3. Kryt vzduchového filtru

• C 46 • XC 246 • C 50 • CP 45 • A 455 MC 846

23 11 13 22121421

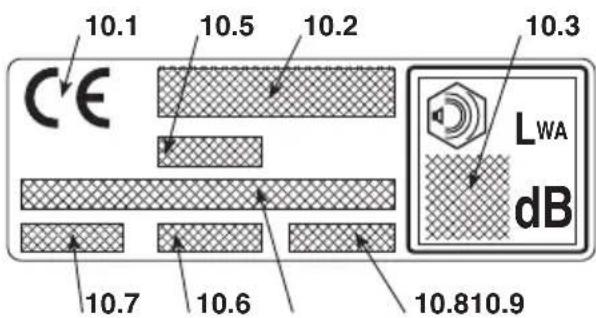

IDENTIFIKAČNÍ ŠTÍTKY

10.1) Značka shody výrobku se směrnicí 2006/42/ES
10.2) Název a adresa výrobce
10.3) Zaručená hladina akustického výkonu Lwa podle směrnice 2000/14/ES
10.5) Model stroje
10.6) Výrobní číslo
10.7) Rok výroby
10.8) Kód výrobku
10.9) Počet emisí

10.1 10.5 10.2 10.3 CE LWA dB 10.7 10.6 10.8 10.9

Maximální hodnoty hlučnosti a vibrací [1]	Model	CP 38A 375C 38C 38 TSP 375SP 375QXC 238	CP 40A 405C 41C 41 TSP 405SP 405QXC 240	C 46XC 246CP 45A 455MC 846	C 50
Zaručená úroveň akustického tlaku Lp(EN ISO 22868)	dB(A)	100	100	100	101
– Nepřesnost měření (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Zaručená úroveň akustického výkonu Lw(EN ISO 22868)	dB(A)	109	109	109	111
– Nepřesnost měření (2006/42/CE - EN 27574)	dB(A)	3	3	3	3
Úroveň vibrací ISO 22867)	m/sec ^2	8	8	8,6	10,2
– Nepřesnost měření (2006/42/CE - EN 12096)	m/sec	1,5	1,5	1,5	1,5
TECHNICKÉ ÚDAJE
Motor (jednoválcový dvoutaktní) - zdvihový objem	cm ^3	37,2	40,1	45,02	49,3
Směs (benzin/olej)	%	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %	40:1 = 2,5 %
Výkon	kW	1,2	1,5	1,7	2,1
Minimální otáčky	1min	3100 ± 300	3100 ± 300	3000 ± 300	3000 ± 300
Maximální připustné otáčky bez zátěže s namontovaným řetězem	1min	11000	11000	11000	11000
Maximální rychlost řetězu	m/s	21	21/21,2	21,2	21,2
Kapacita palivové nádržky	cm ^3	390	390	550	550
Specifická spotřeba při maximálním výkonu	g/kWh	430	450	460	480
Kapacita olejové nádrže	cm ^3	210	210	260	260
Zuby / krok pastorku řetězu		6 / 0,375	7 / 0,325”6 / 0,375”	7 / 0,325”	7 / 0,325”
Délka řezu		330 mm - 14”(160MLBK041)370 mm - 16”370 mm - 16”(160SDEA041)	385 mm - 16”(160MLBK041)370 mm - 16”(160SDEA041)	390 mm - 16”440 mm - 18”490 mm - 20”	440 mm - 18”490 mm - 20”
Hmotnost (s prázdnou nádržkou)	kg	4,7	4,7	5,4	5,5

[1] UPOZORNĚNÍ! Hodnota vibrací se může měnit v závislosti na použití stroje a jeho výbavy a může být vyšší než uvedená hodnota. Je třeba určit bezpečnostní a ochranná opatření uživatele, která musí vycházet z odhadu zátěže produkované vibracemi v reálných podmínkách použití. Za tímto účelem je třeba vzít v úvahu všechny fáze cyklu činnosti, jako například vypnutí a činnost naprázdno.

2. SYMBOLY

12

1) Pozor! Nebezpečí. Tento stroj se v případě ne- konalé ovládání stroje a snížili riziko zpětného vrhu.
správného použití může stát nebezpečným pro uživatele i pro jiné osoby.
2) Nebezpečí zpětného vrhu (kick back)! Zpětný vrh vyvolává náhlý a nekontrolovatelný pohyb motorové pily směrem k obsluze. Vždy pracujte bezpečně. Používejte řetězy vybavené bezpečnostními články řetězu, které omezují zpětný vrh.
3) Nikdy nedržte stroj pouze jednou rukou! Stroj uchopte pevně do obou rukou, abyste umožnili
4) Před použitím tohoto stroje si přečtěte návod k použití.
5) Pracovník pověřený obsluhou tohoto stroje může být při každodenním opakovaném používání v běžných podmínkách vystaven hladině hluku rovnající se nebo převyšující 85 dB (A). Používejte chrániče sluchu, ochranné brýle a ochrannou přilbu.
6) Používejte rukavice a ochrannou obuv!

VYSVĚTLUJÍCÍ SYMBOLY POUŽITÉ NA STROJI (jsou– li součástí)

11) Palivová nádržka

12) Olejová nádržka a regulátor olejového čerpadla

13) Seřízení karburátoru L = seřízení palivové směsi odpovídající nízké rychlosti H = seřízení palivové směsi odpovídající vysoké rychlosti T = seřízení minimálních otáček

14) Sytič (Startér)

15) Obohacovač směsi (Primer)

16) Brzda řetězu (symbol označuje polohu uvolnění brzdy)

3. BEZPEČNOSTNÍ PŘEDPISY

SPRÁVNÉ POUŽITÍ / NESPRÁVNÉ POUŽITÍ

Používejte stroj pro účel, pro který je určen, to znamená pro "kácení, rozřezávání a odvětvování stromů s rozměry úměrnými vodicí lište" nebo dřevěných předmětů obdobných rozměrů. Jakékoliv jiné použití může být nebezpečné a může způsobit poškození stroje.

Do nesprávného použití patří (například, ale nejenom): – úprava živých plotů;

• dřevorytectví;
• rozřezávání palet, beden a obalů jako takových;
• rozřezávání nábytku nebo čehokoli jiného, co by mohlo obsahovat hřebíky, šrouby nebo kovové dily jakéhokoli druhu;
• provádění řeznických prací;
• používání stroje v úloze páky ke zvedání, posouvání nebo členění předmětů;
  – používání stroje zajištěného na pevných držácích. Nepoužívejte řetězovou pilu k řezání plastových materiálů, materiálů pro stavebnictví nebo materiálů, které nejsou dřevěné. Použití řetězové pily k operacím odlišným od určených může být příčinou vzniku nebezpečných situací.

A) ZÁKLADNÍ POUČENÍ

1) Pečlivě si prostudujte uvedené pokyny. Seznamte se s ovládacími prvky stroje a se správným způsobem jeho použití Naučte se rychle zastavit motor.
2) Nikdy nepripustte, aby stroj použivaly děti nebo osoby, které nejsou dokonale seznámeny s pokyny pro jeho použití. Místní zákony mohou určit minimální věk pro uživatele.
3) Stroj nesmí být používán více než jednou osobou.
4) Nikdy nepoužívejte stroj za těchto podmínek:
- Jestliže se v jeho blízkosti nacházejí osoby, především děti

nebo zvířata;

• když je uživatel unaven nebo pokud je mu nevolno nebo v prípadě, že užil léky, drogy, alkohol nebo jiné látky snižující jeho reflexní schopnosti a pozornost;
• když uživatel není schopen udržet stroj pevně v obou rukách a/nebo zůstat ve stabilní vyvážené poloze na nohou během práce.

5) Pamatujte, že obsluha nese plnou odpovědnost za případné nehody nebo nepředvídané události, ke kterým může dojit ve vztahu k jiným osobám nebo jejich majetku.

1) Při práci je třeba používat vhodný oděv, který nepřekáží uživateli v použití stroje.

• Používejte přilnavý ochranný oděv, vybavený ochranou proti pořezání.
• Používejte ochrannou přilbu, ochranné rukavice, ochranné brýle, protiprašný respirátor a boty proti pořezání s protiskluzovou podrážkou.
  – Používejte chrániče sluchu na ochranu sluchového ústrojí.
• Nemějte na sobe šály, plástě, náhrdelníky a přívěsky nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů nacházejících se v pracovním prostoru.

.- Dlouhé vlasy vhodným způsobem sepněte.

2) POZOR, NEBEZPEČÍ! Benzin je vysoce hořlavý.

• palivo uchovávejte ve vhodných nádobách homologovaných pro toto použití;
• pri manipulaci s palivem nekuřte;
• uzávěr palivové nádržky otevírejte pomalu a nechte postupně uniknout vnitřní tlak;
• palivo doplňujte pouze na otevřeném prostoru a s použitím

trychtýře;

- palivo doplňujte před nastartováním motoru; nesnímejte uzávěr palivové nádržky a nedoplňujte palivo při zapnutém motoru nebo je– li motor horký;

- když palivo vyteče, nestartujte motor, ale vzdalte stroj od storu, na kterém se palivo vylilo, a zabraňte tak možnosti vzniku požáru, dokud se palivo nevysuší a nedojde k rozptýlení benzinových výparů;

- okamžitě vyčistěte všechny stopy po benzinu vylitém na stroj nebo na zem;

- nestartujte stroj na místě, kde bylo provedeno doplnění paliva;

- zabraňte styku paliva s oděvem a v případě, že k němu dje, se před nastartováním motoru převlečte;

- vždy nasad'te zpět a dotáhněte uzávěr palivové nádržky a nádoby s benzinem.

3) Provedte výměnu vadného nebo poškozeného tlumiče výfuku.

4) Před použitím stroje proved'te jeho základní kontrolu se zvláštním důrazem na následující skutečnosti:

- Akcelerační páka a bezpečnostní páka se musí pohybovat tě volně, nenásilně a při uvolnění se musí automaticky a rychle vrátit do neutrální polohy;

- když nedojde ke stlačení bezpečnostní páky, akcelerační páka musí zůstat zajištěná;

- ovládací spínač motoru se musí dát lehce přepnout z jedné polohy do druhé;

– elektrické kabely, zejména kabel zapalovací svíčky, musí bý neporušené, aby se zabránilo vzniku jisker, a kryt zapalova svíčky musí být správně namontován na svíčce;

- rukojeti a ochranné kryty stroje musí být čisté a suché a být pevně uchyceny na stroji;

- brzda řetězu musí být funkční a účinná;

- vodicí lišta a řetěz musí být správně namontovány;

- řetěz musí být správně napnutý.

5) Před zahájením práce se ujistěte, že jsou všechny ochrar kryty správně namontovány.

C) BĚHEM POUŽITÍ

1) Nestartujte motor v uzavřených prostorech, kde vzniká nebezpečí nahromadění dýmů obsahujících oxid uhelnatý.

Při práci v přikopech, dutinách apod. se ujistěte o dostatečné výměně vzduchu.

2) Pracujte pouze pri denním světle nebo pri dobrém umělém osvětlení.

3) Zaujměte stacionární a stabilní polohu:

- v rámci možností se vyhněte práci na mokrém nebo kluzké povrchu a práci na nerovném nebo příliš strmém terénu, který nezaručuje stabilitu obsluhy během pracovní činnosti;

- vyhněte se použití nestabilních žebříků a plošin;

- nepracujte se strojem nad úrovní ramen;

– nikdy neběhejte, ale kráčejte a věnujte pozornost nerovnostem terénu a přítomnosti případných překážek.

- Nepracujte sami nebo příliš osamoceni, abyste usnadnili přivolání pomoci v případě úrazu.

4) Startujte motor s pevně uchopeným strojem:

- motor startujte alespoň 3 metry od místa, na kterém došlo doplnění paliva;

- zkontrolujte, zda se v pracovním prostoru stroje nenacházej žádné jiné osoby;

- nesměřujte výfuk a tím i výfukové plyny vůči hořlavým materiálům:

- dávejte pozor na možné vymrštění materiálů způsobené pohybem řetězu, zejména v případě, kdy řetěz narazí na p kážky nebo cizí tělěsa.

5) Neměňte seřízení motoru a nedovolte, aby motor pracoval při příliš vysokých otáčkách.

6) Nevystavujte stroj nadměrné námaze a nepoužívejte malý

7) Zkontrolujte, zda jsou minimální otáčky motoru takové, aby neumožnovaly pohyb řetězu, a zda po akceleraci dojde k ryrohlému návratu režimu motoru na minimální otáčky.

8) Dbejte, aby nedošlo k prudkému nárazu vodicí lišty do cizích těles a k možnému vymrštění materiálu, způsobenému pohybem řetězu.

9) Zastavte motor:

- Při opuštění stroje a jeho ponechání bez dozoru; - před doplňováním paliva.

10) Zastavte motor a odpojte kabel zapalovací svíčky:

o- Před kontrolou a čištěním stroje nebo před prací na stroji;

- po nárazu na cizí předmět. Před opětovným použitím stroje zkontrolujte případné škody a proved'te potřebné opravy;

- v případě, že stroj začne vibrovat neobvyklým způsobem (Okamžitě vyhledejte příčiny vibrací a zajistěte provedení potřebných kontrol ve Specializovaném středisku).

- když je stroj mimo provoz.

11) Nevystavujte se působení prachu a pilin vytvářených ře-tězem během řezání.

§1) Pravidelně kontrolujte dotažení šroubů a matic, abyste si mohli být stále jisti bezpečnou činností stroje. Pravidelná túdržba je zásadou pro bezpečnost a pro zachování pů- rodních vlastností.

2) Neskladujte stroj s benzinem v nádržce v místnosti, ve které by benzinové výpary mohly dosáhnout plamene, jiskry nebo silného zdroje tepla.

3) Před umístěním stroje v jakémkoli prostoru nechte motor vychladnout.

4) Za účelem snížení rizika požáru udržujte motor, výfuk a pro- nětor pro skladování benzinu bez pilin, zbytků větví, listí nebo na- dměrného mazacího tuku; nenechávejte nádoby s poseka- ným materiálem uvnitř místnosti.

5) Je- li nutné vypustit palivovou nádržku, provádějte tuto operaci na otevřeném prostoru a při vychladnutém motoru.

6) Při každém zásahu na řezném ústrojí používejte ochranné rukavice.

7) Dbejte na naostření řetězu. Všechny operace týkající se řetězu a vodicí lišty jsou pracemi, které ke své dokonalé realizaci vyžadují specifické znalosti a použití příslušných zařízení;

nproto z bezpečnostních důvodů požádejte o jejich provedení vašeho Prodejce.

8) Z bezpečnostních důvodů nikdy nepoužívejte stroj s propotrebovanými nebo poškozenými součástmi. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány. Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit bezpečnost.

9) Před uložením stroje se ujistěte, že jste odstranili klíče nebo nářadí použité při údržbě.

10) Uložte stroj mimo dosah dětí!

IE) PŘEPRAVA A MANIPULACE

í1) Pokaždé, když je třeba manipulovat se strojem nebo jej pře-pravovat, je třeba:

- Vypnout motor, vyčkat na zastavení řetězu a odpojit kryt zapalovací svíčky;

- aplikovat ochranný kryt vodicí lišty; ře- uchopit stroj výhradně za rukojeti a nasměrovat vodicí lištu v opačném směru vůči směru jízdy.

2) Při přepravě stroje v autě je třeba umístit stroj tak, aby nikoho neohrožoval, a řádně jej připevnit, aby se zabránilo jeho převrácení s možným poškozením a únikem benzinu.

F) ZBYTKOVÁ RIZIKA

• Během činnosti řetězové pily udržujte všechny části těla v dostatečné vzdálenosti od ozubeného řetězu. Před uvedením řetězové pily do činnosti se ujistěte, že ozubený řetěz nepřichází s ničím do styku. Chvilka nepozornosti během činnosti řetězové pily může způsobit zachycení oděvu nebo těla do ozubeného řetězu.
• Pravá ruka musí vždy uchopit zadní rukojeť a levá ruka čelní rukojeť. Při držení řetězové pily byste nikdy neměli vzájemně zaměnit ruce, protože se tak zvýší riziko nehod, které by vám mohly být způsobeny.
• Používejte ochranné brýle a chrániče sluchu. Doporučuje se použití dalších osobních ochranných pracovních prostředků pro hlavu, ruce a nohy. Oblečení vhodného ochranného oděvu sníží nehody s ublížením na těle, způsobené létajícími úlomky i náhodným stykem s ozubenou pilou.
• Nepoužívejte řetězovou pilu na stromě. Aktivování řetězové pily v době, kdy se nacházíte na stromě, může způsobit tělesná zranění.
• Vždy si udržujte správný opěrný bod pro nohu a uvádějte pilu do činnosti pouze v případě, že stojíte na pevné, bezpečné a rovné ploše. Kluzké nebo nestabilní povrchy, jako jsou schody, mohou způsobit ztrátu rovnováhy nebo kontroly nad řetězovou pilou.
• Při řezání větve, která je napnutá, je třeba dávat pozor na riziko zpětného vrhu. Při uvolnění napnutí dřevěných vláken může větev při zpětném pohybu zasáhnout obsluhu a/nebo vymrštit řetězovou pilu mimo kontrolu ze strany obsluhy.
• Věnujte mimořádnou pozornost řezání křoví a mladých keřů. Jemné materiály mohou být zachyceny do ozubeného řetězu a mohou být vymrštěny ve směru, ve kterém se nacházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy.
• Řetězovou pilu přepravujte tak, že ji budete držet za čelní rukojeť, když je vypnutá, a budete ji udržovat v do-statečné vzdálenosti od vašeho těla. Při přepravě nebo odkládání řetězové pily je třeba pokaždé nasadit kryt vodicí lišty. Správné zacházení s řetězovou pilou sníží pravděpodobnost náhodného styku s pohyblivým ozubenýr řetězem.
• Dodržujte pokyny týkající se mazání, napnutí řetězu a náhradního příslušenství. Nesprávně napnutý a namazaný řetěz se může bud' přetrehnout, nebo zvýšit riziko zpětrvrhu.
• Udržujte rukojeti v suchém a čistém stavu, bez stop po oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly.
• Startovací rozvod tohoto stroje vytváří elektromagnetické pole mírné intenzity, při které však nelze vyloučit možnost rušení aktivních, nebo pasivních medicínských zařízení implantovaných obsluze s možnými vážnými následky pro její zdraví. Uživatelům uvedených medicínských zařízení se proto doporučuje před použitím stroje konzultovat lékaře nebo výrobce samotných zařízení.

G) PŘÍČINY ZPĚTNÉHO VRHU A PREVENCE ZE STRANY OBSLUHY

Ke zpětnému vrhu může dojít při doteku předmětu hrotem nebo koncovou částí vodicí lišty nebo při zpětném sevření dřeva a přivření ozubeného řetězu do řezané části.

Dotek koncovou částí může v některých případech způsobit náhlou opačnou reakci a posunout vodicí lištu směrem nahoru a dozadu, směrem k obsluze.

Sevření ozubeného řetězu v horní části vodicí lišty může posunout ozubený řetěz rychle dozadu, směrem k obsluze.

První nebo druhá z uvedených reakcí může vyvolat ztrátu kontroly nad pilou a způsobit vážnou nehodu dané osoby. Nespoléhejte se výhradně na bezpečnostní prvky, které jsou součástí pily. Uživateli řetězové pily se vyplatí přijmout různá opatření na odstranění rizik nehod nebo zranění v průběhu řezacích prací. Zpětný vrh je výsledkem nesprávného použití nástroje a/nebo nesprávného postupu nebo podmínek činnosti a lze mu předejít dodržováním vhodných, níže uvedených opatření:

• Držte pilu pevně oběma rukama, s palci a prsty kolem rukojetí řetězové pily, a uved'te vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného vrhu. Sílu zpětného vrhu může obsluha kontrolovat za předpokladu, že přijala příslušná opatření. Nedovolte uvést řetězovou pilu do činnosti.
• Nenatahujte ramena příliš daleko a neřežte nad úrovní výšky ramene. Přispívá to k zabránění nechtěného styku s koncovými částmi a umožňuje lepší kontrolu řetěbit zové pily v nenadálých situacích.
• Používejte výhradně vodicí lišty a řetězy uvedené výrobcem. Nevhodné náhradní vodicí lišty a řetězy mohou být příčinou přetržení řetězu a/nebo zpětného vrhu.
• Dodržujte pokyny výrobce, které se týkají ostření a údržby řetězové pily. Pokles úrovně hloubky může mít za následek zpětný vrh.

H) TECHNIKY POUŽITÍ MOTOROVÉ PILY

Pokaždé dodržujte bezpečnostní upozornění a používejte techniky řezání nejvhodnější pro daný druh práce, v souladu s pokyny a příklady uvedenými v návodu k použití (viz kap. 7).

J) DOPORUČENÍ PRO ZAČÁTEČNÍKY

Před realizací prvního skácení nebo odvětvení stromu je vhodné:

• Absolvovat specifický výcvik pro použití zařízení tohoto druhu;
• důkladně si přecíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu;
• nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné ho zručnosti a zvládnutí nejvhodnějších technik řezání.

K) JAK ČÍST NÁVOD K POUŽITÍ

V textu návodu se nacházejí některé odstavce obsahující mi-mořádně důležité informace. Tyto odstavce jsou značeny odlíšným stupněm zvýraznění s následujícím významem:

POZNÁMKA

nebo

DŮLEŽITÁ INF.

Upřesňuje nebo blíže vysvětluje ně-

které již předem uvedené informace se záměrem vyhnout se poškození stroje a způsobení škod.

UPOZORNĚNÍ!

Možnost ublížení na zdraví sobě

nebo jiným osobám

případě neuposlechnutí.

NEBEZPEČÍ!

Možnost těžkého ublížení na

zdraví sobě nebo jiným osobám v případě neuposlechnutí.

4. MONTÁŽ STROJE

DŮLEŽITÁ INF.

Stroj je dodáván s odmontovanou vodicí lištou a řetězem a s prázdnou pa vou a olejovou nádržkou.

• Zkontrolujte, zda je čep napínáku řetězu (3) ochranného krytu spojky správně zasunutý do palpříslušného otvoru vodicí lišty; v opačném případě vhodně seřídte šroubovákem šroub (4) napínáku řetězu až do úplného zasunutí kolíku (Obr. 4).
• Seřizovacím šroubem napínáku řetězu (4) seřid'te správné napnutí řetězu (Obr. 4).

Přidržte vodicí lištu nazdvednutou a prostřednictvím klíče z příslušenství (Obr. 5) utáhněte na doraz matice ochranného krytu.

UPOZORNĚNÍ!

Rozbalení a dokončení

montáže musí být provedeno na rovné a pevné ploše, s dostatečným prostorem pro manipulaci se strojem a s obaly, za použití vhodného nářadí.

Likvidace obalů musí proběhnout v souladu s platnými místními předpisy.

- Stroje s rychlým napínákem řetězu (SP 375Q, SP 405Q, C 38 T, C 41 T)

UPOZORNĚNÍ!

Při každé manipulaci s vo- - dicí lištou a řetězem používejte silné pracovní rukavice. Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a účinnost stroje; v případě pochybností se obrat'te na vašeho Prodejce.

Před montáží vodicí lišty se ujistěte, že není akti-vována brzda řetězu; tento stav je charakterizován-úplným zatažením předního ochranného krytu ruky směrem dozadu vůči tělesu stroje.

UPOZORNĚNÍ!

Proved'te všechny uvedené operace při vypnutém motoru.

• Odšroubujte rukojeť (11) a odmontujte ochranný kryt kvůli zajištění přístupu k prstencové řetězce a k uložení vodicí lišty (Obr. 1A).
  z- Odstraňte plastovou rozpěrku (12); tato rozpěrka slouží výhradně pro přepravu zabaleného stroje a nesmí být dále používána (Obr. 1A).
• Namontujte vodicí lištu (2) vložením závitového kolíku do drážek a jejím přitlačením k zadní části tělesa stroje (Obr. 2).
• Namontujte řetěz kolem prstencové řetězky a podél vodicí lišty; dbejte přitom na dodržení směru posuvu (Obr. 3); je- li hrot vodicí lišty vybaven pevnou řetězkou, dbejte na to, aby se spojovací články řetězu správně zasouvaly do otvorů řetězky.
• Proved'te zpětnou montáž ochranného krytu, aniž byste utáhli rukojeť (11). Zkontrolujte, zda je kolík napínáku řetězu (14) správně zasunutý do příslušného otvoru vodicí lišty; v opačném případě vhodně seříd'te kruhovou matici (15) napínáku řetězu až do úplného zasunutí kolíku (Obr. 4A).
• Kruhovou maticí (15) vhodně seřid'te správné napnutí řetězu (Obr. 4A).
• Přidržte vodicí lištu nadzvednutou a utáhněte na doraz rukojeť (11) (Obr. 5A).

MONTÁŽ LIŠTY A ŘETĚZU

- Stroje se standardním napínákem řetězu

• Odšroubujte matice a odmontujte ochranný kryt spojky kvůli zajištění přístupu k prstencové ře-tězce a k uložení vodicí lišty (Obr. 1).
• Odstraňte plastovou rozpěrku (1); tato rozpěrka slouží výhradně pro přepravu zabaleného stroje a nesmí být dále používána (Obr. 1).
• Namontujte vodicí lištu (2) vložením závitového Z kolíku do drážek a jejím přitlačením k zadní části tělesa stroje (Obr. 2).
• Namontujte řetěz kolem prstencové řetězky a (podél vodicí lišty; dbejte přitom na dodržení směru posuvu (Obr. 3); je– li hrot vodicí lišty vybaven pevnou řetězkou, dbejte na to, aby se spojovací články řetězu správně zasouvaly do otvorů řetězky.
• Proved'te zpětnou montáž ochranného krytu, aniž byste utáhli matice.

- Kontrola napnutí řetězu

Zkontrolujte napnutí řetězu. Řetěz je správně na- stinutý, když při jeho uchopení v polovině vodicí lišty spojovací články nevyjdou z vodicí drážky (Obr. 7).

5. PŘÍPRAVA NA PRÁCI

1. PŘÍPRAVA PALIVOVÉ SMĚSI

Tento stroj je vybaven dvoutaktním motorem vyžadujícím použití palivové směsi složené z benzinu a mazacího oleje.

DŮLEŽITÁ INF.

Pokud se používá pouze

benzin, dochází k poškození motoru a následkem je propadnutí záruky.

Benzin Syntetický olej Dvoutaktní
litry/ǔ litry/ǔ	cm	3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

DŮLEŽITÁ INF.

Používejte pouze kvalitní pa-

liva a maziva za účelem uchování vlastností stroje a životnosti mechanických orgánů.

Používejte pouze bezolovnatý benzin (zelený benzin) s minimálním oktanovým číslem 90 N.O.

DŮLEŽITÁ INF.

Zelený benzin má tendenci

vytvářet usazeniny v nádobě, ve které je skla déle než 2 měsíce. Vždy používejte pouze če benzin!

- Informace týkající se oleje

Používejte pouze syntetický olej vynikající kvality, specifický pro dvoutaktní motory.

U vašeho Prodejce najdete oleje specificky navržené pro tento druh motoru, které mu zaručují vysoký stupeň ochrany.

Použití těchto olejů umožnuje použití 2,5% palivo-vé směsi, to znamená směsi tvořené 1 dílem oleje na každých 40 dílů benzinu.

- Příprava a skladování palivové směsi

NEBEZPEČÍ!

Benzín a palívová směs jsou zápalné!

• Benzin a palivovou směs skladujte v homologovaných nádobách určených pro paliva, na bezpečném místě, v dostatečné vzdálenosti od zdrojů tepla nebo volného plamene
• Nenechávejte nádoby na pohonné látky v dosahu dětí.
• Během přípravy palivové směsí nekuřte a vyhněte se inhalaci benzinových výparů.

V tabulce jsou uvedena množství benzinu a oleje, které je třeba použít k přípravě palivové směsi v závislosti na použitém druhu oleje.

Při přípravě palivové směsi:

• Naplňte homologovanou nádobu přibližně polovinou určeného množství benzinu.
  – Přidejte všechen olej podle tabulky.
  – Doplňte zbývající benzin.
  – Zavřete uzávěr a energicky protřepejte.

DŮLEŽITÁ INF.

Směs je vystavena stárnutí.

Nepřipravujte nadměrná množství směsi, abyste zabránili tvorbě usazenin.

do DULEŽITÁ INF.

Uchovávejte nádoby se

šmesí a s benzinem řádně odlišené a označené, aby se zabránilo jejich záměně při použití.

DŮLEŽITÁ INF.

Pravidelně čistěte nádoby na

benzín a na směs, aby se odstranily případné u zeniny.

2. DOPLNĚNÍ PALIVA

NEBEZPEČÍ!

Během doplňování paliva

nekuřte a vyhněte se inhalaci benzinových výparů.

NEBEZPEČÍ!

Ppalivo doplňujte před na-

startováním motoru; nesnímejte uzávěr palivové nádržky a nedoplňujte palivo při zapnutém motoru nebo je– li motor horký;

! UPOZORNĚNÍ!

Uzávěr kanystru otevírejte

opatrně, protože uvnitř mohl vzniknout tlak. Před provedením doplnění paliva:

• Rázně potřeste kanystrem s palivovou směsí.
• Uložte stroj na rovnou plochu, do stabilní polohy, s uzávěrem nádržky nahoře.
• Vyčistěte uzávěr nádržky a okolní prostor, aby se zabránilo vniku nečistot během doplňování paliva.
• Opatrně otevřete uzávěr nádržky za účelem postupného vypouštění tlaku. Při doplňování paliva zá- používejte trychtýř a nádržku neplňte až po okraj.

⚠ UPOZORNĚNÍ! Pokaždé zavřete uzávěr nádržky a dotáhněte jej až na doraz.

⚠ UPOZORNĚNÍ! Okamžitě očistěte jakoukoli stopu po palivové směsi, která se případně rozlila po stroji nebo po terénu, a nestartujte motor, dokud nedojde k úplnému rozptýlení benzinových výparů.

3. MAZIVO K MAZÁNÍ ŘETĚZU

DŮLEŽITÁ INF. Používejte výhradne speci- fický olej pro motorové pily nebo adhezní ole motorové pily. Nepoužívejte olej s obsahem r cistot, abyste neucpali filtr v nádržce a abys bránili trvalému poškození olejového cerpadla.

DÜLEŽITÁ INF. Specifický olej pro mazání retezu je biodegradabilní. Použití minerálního nebo oleje pro motory zpusobí vážné škody votním prostredí.

Použití oleje dobré kvality je základem pro dosažení účinného mazání řezných orgánů; použitý nebo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty.

Je vhodné zcela naplnit olejovou nádržku (prostřednictvím trychtýře) při každém doplňování paliva; vzhledem k tomu, že kapacita olejové nádrž je navržena tak, aby se palivo spotřebovalo vždy dříve než olej, tímto způsobem se zabrání rizikunosti stroje bez maziva.

4. KONTROLA STROJE

Před zahájením práce je třeba:

– proved'te doplnění směsi a oleje naplněním příslušných nádržek;
- zkontrolovat, zda nejsou uvolněné šrouby na stroji a na vodicí liště;
- zkontrolovat, zda je řetěz naostřen a bez viditel ných stop po poškození;
- zkontrolovat, zda je vzduchový filtr čistý;
- zkontrolovat, zda jsou rukojeti a ochranné kryty stroje čisté a suché, správně namontované a pevně uchycené na stroji;
- zkontrolovať upevnění rukojetí;
- zkontrolovat účinnost brzdy řetězu.
- zkontrolujte napnutí řetězu;
- zkontrolujte činnost spojky: před použitím se uji-stěte, že se řetěz nepohybuje, protože stroj je minimu.

Řetěz je správně napnutý, když při jeho uchopení v polovině vodicí lišty spojovací články nevyjdou z vodicí drážky (Obr. 7).

- Stroje se standardním napínákem řetězu

• Povolte matici ochranného krytu prostřednictvím klíče z příslušenství (Obr. 4)
• Seřizovacím šroubem napínáku řetězu (4) seřid'te správné napnutí řetězu (Obr. 4).
• Přidržte vodicí lištu nadzvednutou a prostřednictvím klíče z příslušenství (Obr. 5) utáhněte na doraz matice ochranného krytu.

lej. pro Stroje s rychlým napínákem řetězu ne- (SP 375Q, SP 405Q, C 38 T, C 41 T) ste za-

• Povolte rukojeť (11). (Obr. 4A).
• Kruhovou maticí (15) vhodně seřid'te správné napnutí řetězu (Obr. 5A).

- Přidržte vodicí lištu nadzvednutou a utáhněte leje na doraz rukojeť (11) (Obr. 5A).

6. KONTROLA BRZDY ŘETĚZU

V případě pohybu dozadu (zpětného vrhu) během pracovní činnosti následkem nevhodného dotyku hrotu, prudkým pohybem nahoru, v důsledku kteřeho ruka narazi do předního ochranného krytu. V tomto případě účinek brzdy zablokuje pohyb řetězu a za účelem jeho další činnosti jej bude třeba manuálně odblokovat.

Tato brzda může být aktivována také manuálně, posunutím předního ochranného krytu směrem dopředu. Za účelem uvolnění brzdy potáhněte přední kryt směrem k rukojeti, dokud neuslyšíte cvaknutí.

Při kontrole účinnosti brzdy je třeba:

– Nastartujte motor a pevně uchopte rukojeť oběma rukama.
- Aktivací ovládání akcelerace na udržení řetězu v pohybu posuňte dopředu páku brzdy s použitím hřbetu levé ruky; zastavení řetězu musí být okamžité.
- Po zastavení řetězu okamžitě uvolněte páku akcelerace.
na Uvolněte brzdu.

5. KONTROLA NAPNUTÍ ŘETĚZU

⚠ UPOZORNĚNÍ! Proved'te všechny uve- dené operace při vypnutém motoru.

UPOZORNĚNÍ! V případě, že brzda řetězu nefunguje správně, nepoužívejte stroj a obratře se na vašeho Prodejce kvůli potřebné kontrole.

6. STARTOVÁNÍ – POUŽITÍ – ZASTAVENÍ MOTORU

STARTOVÁNÍ MOTORU

⚠ UPOZORNĚNÍ! Nastartování motoru musí proběhnout v minimální vzdálenosti 3 metrů od místa, kde se doplňovalo palivo.

Před nastartováním motoru:

• Uložte stroj do stabilní polohy na terénu.
• Sejměte ochranný kryt vodicí lišty.
• Ujistěte se, že se vodicí lišta nedotýká terénu jiných předmětů.
• Před spuštěním motoru se ujistěte, že se řetěz nedotýká žádného předmětu. Před uvedením stroje do činnosti se ujistěte, že he brzda řetězu aktivovaná.

- Startování za studena

NEBEZPEČÍ! Nikdy nestartujte motorovou pilu tak, že ji pustíte z rukou a budete ji dr žet pouze za startovací lanko. Jedná se o mimorádně nebezpečný způsob, při kterém dojde k úplné ztrátě kontroly nad strojem a ře-tězem.

DÜLEŽITÁ INF. Abyste zabránili přetržení startovacího lanka, netahejte za něj až do jeho ného vytažení, netahejte je tak, aby se otíralo o dicí otvor, a postupně uvolňujte startovací rukojeť, abyste se vyhnuli jejímu nekontrolovatelnému ná- vratu do klidové polohy.

1. Zasuňte zpět kulovou rukojeť sytiče, a to přibližně do poloviny jeho dráhy.
2. Znovu potáhněte za startovací rukojeť až do dosažení pravidelného nastartování motoru.

POZNÁMKA

dena" se považuje startování, které se provádl uplynutí nejméně 5 minut od zastavení motoru nebo od doplňování paliva.

K nastartování motoru (Obr. 8) je třeba:

1. Ujistit se, že je aktivována brzda řetězu (přední ochranný kryt ruky posunutý směrem dopředu).
2. Přepnout spínač (1) do polohy «START».
3. Aktivujte sytič, a to potáhnutím kulové rukojeti (2) až na doraz.
4. Stiskněte 3– 4 krát tlačítko obohacovače směsi (primer) (3) kvůli podpoře zahájení činnosti karburátoru.
5. Pevně uchopte stroj na terénu, jednou rukou na rukojeti a s nohou zasunutou do zadní rukojeti, abyste neztratili kontrolu nad strojem během startování (Obr. 9).

POZNÁMKA Při opakované aktivaci star- tovacího lanka při zapnutém startéru by mohlo d jít zahlcení motoru, spojenému s následným obtíž. ným startováním. V případě zahlcení motoru odmontujte svíčku a lehce potáhněte rukojeť star- tovacího lanka za účelem odstranění nadbytku pa liva; následně osušte elektrody zapalovací svíčky a namontujte ji zpět do motoru.

1. Jakmile dojde k nastartování motoru, krátce aktivujte akcelerátor kvůli uvolnění startéru a obnovení minimálních otáček motoru.

DÜLEŽITÁ INF. Nenechávejte motor v činnosti na vysokých otáčkách s aktivovanou brzdou řetězu; mohlo by to způsobit přehřátí a poškozer spojky.

1. Potáhněte přední ochranný kryt ruky směrem k přední rukojeti za účelem uvolnění brzdy. Před použitím stroje nechte motor v činnosti na minimálních otáčkách nejméně 1 minutu.

⚠ UPOZORNĚNÍ! V případě, že se stroj nedrží pevně, by mohl ráz motoru způsobit obsluze ztrátu rovnováhy nebo vymrštit vodicí lištu vůči překázce nebo vůči samotné obsluze.

1. Lehce zatáhněte za startovací rukojeť do vzdálenosti 10 – 15 cm, dokud neucítíte určitý odpor a následně několikrát rázně zatáhněte, dokud neuslyšíte první zážehy.

⚠ UPOZORNĚNÍ! Nikdy si neovinujte startovací lanko kolem ruky.

- Startování za tepla

Při startování za tepla (bezprostředně po zastavení motoru) postupujte dle bodů 1 – 2 – 5 – 6 – 9 – 10 předcházejícího postupu.

POUŽITÍ MOTORU (Obr. 10)

DÜLEŽITÁ INF. Před aktivací ovládání akcelerace pokaždé vyřad'te z činnosti brzdu řetězu potáhnutím páky směrem k obsluze.

Rychlost řetězu je řízena akcelerační pákou (1), umístěnou na zadní rukojeti (2).

Použití akcelerační páky je možné pouze za současného stlačení bezpečnostní páky (3).

Náhon je prénášen od motoru k řetězu prostřednictvím odstředivé spojky, která brání pohybu řetě zu při motoru na minimálních otáčkách.

Aby se zabránilo těmto nepříjemnostem, stroj byl vybaven ventilačním okénkem na pravé straně víka pístu s cílem umožnit průchod teplého vzduchu k motoru a zabránit tak tvorbě ledu.

V běžných podmínkách používejte stroj v běžném režimu, to znamená tak, jak byl seřízen v okamžiku -svého vyexpedování.

V každém případě však tehdy, když existuje možnost tvorby ledu, nastavte před nastartováním režim ochrany proti zamrznutí.

UPOZORNĚNÍ!

se řetěz pohybuje s motorem na minimálních otáčkách; v tomto případě je třeba se obrátit na vašeho prodejce.

Správné pracovní rychlosti se dosahuje s pákou akcelerace (1) v mezní poloze.

Přechod z „Běžného“ režimu do režimu „Ochrany proti mrazu“ (a opačně) (obr. 11):

1. Vypněte motor.
2. Odložte víko (1) vzduchového filtru a samotný vzduchový filtr (2).
3. Odmontujte kulovou rukojeť vzduchu (3) z víka válce (4).

DŮLEŽITÁ INF.

provozu stroje se málních otáčkách.

Během prvních 6 - 8 hodin

vyhněte použití motoru na mMax Odšroubujte šrouby (5), kterými je upevněno víko válce (tři šrouby na vnitřní a jeden šroub na vnější straně víka), a odmontujte víko válce (4).

1. Prsty stiskněte krytku proti mrazu (5) umístěnou na pravé straně víka válce a vyvlečte ji z jejího uložení.
2. Natočte krytku proti mrazu (5) tak, aby byl symbol «SNÍH» obrácen směrem nahoru a namon-in- tujte zpět krytku.
3. Vraťte na původní místo víko válce a všechny ostatní součásti.

ZASTAVENÍ MOTORU (Obr. 10)

Za účelem zastavení motoru je třeba:

• Uvolnit páku akcelerace (1) a nechat motor v nosti nékolik sekund na minimálních otáčkách.
• Přepnout spínač (4) do polohy «STOP».

UPOZORNĚNÍ!

lerace do polohy odpovídající minimu, může být potřebných několik sekund na zastavení řetězu.

POZNÁMKA

POZNAMKA V případě použití stroje v režimu ochrany proti mrazu se při vyšších teplotáci mohou vyskytnout potíže s nastartováním a činností motoru při nesprávné rychlosti. V případě, že již nebezpečí tvorby ledu nehrozí, pokaždé zkontrolujte, zda se stroj nachází v režimu běžného provozu (se symbolem «SLUNCE» nahoře).

DŮLEŽITÁ INF.

DULEZITA INF. Když nedochází k vypnutí stroje, aktivujte sytič kvůli způsobení zastavení motoru následkem zahlcení a okamžitě se obratte na prodejce kvůli objasnění příčiny problému a zajištění potřebné opravy.

POUŽITÍ ZAŘÍZENÍ NA OCHRANU PROTI

ZAMRZNUTÍ (s výjimkou Mod. C 46 - XC 246

V případě použití motorové pily při teplotách od 0 do 5°C se může v podmínkách vysoké vlhkosti tvořit led uvnitř karburátoru, s následným poklesem výkonu motoru nebo jeho nepravidelným chodem.

7. POUŽITÍ STROJE

DŮLEŽITÁ INF.

Neustále pamatujte na to,

DŮLEŽITÁ INF.

Během prvního období pounesprávně používaná motorová pila může rušit žimé(nebo po výměně řetězu) je třeba častěji pro osoby a může mít výrazně negativní vliv na žiádětí kontrolu kvůli usednutí řetězu. prostředí.

UPOZORNĚNÍ!

Nepracujte s uvolněným

přetězem, abyste nevyvolávali nebezpečné situace v případě uvolnění řetězu z vodicí drázky.

S ohledem na ostatní osoby a na životní pročetězem, abyste nevyvolávali nebezpečné si-

[Non-Text]
- Nepoužívejte stroj v prostředí a čase, které hou být příčinou vyrušování.
- Důsledně dodržujte místní předpisy týkající sěři /seřizování napnutí řetězu postupujte způsobem kvidace materiálu vzniklého řezáním. uvedeným v kap. 5.5.
- Důsledně dodržujte místní předpisy týkající se likvidace olejů, opotřebených součástí nebo jakéhokoli prvku, který by mohl mít dopad na ži-
votní prostředí.
• Kontrola mazání olejem
- Během pracovní činností se do prostředí dostá-
vá určité množství oleje potřebného pro mazá DŮLEŽITÁ INF.
řetézu; použivejte proto vyhradně biodegrada-bilní oleje, specifické pro tento druh použití. zání! K vyprázdnění olejové nádržky by mohlo do- jít téměř při každém spotřehování naliva Při kaž-
- Aby se zabránilo riziku vzniku požáru, neněcháční doplňování paliva v motorové pile se ujistětů vejte stroj s ještě teplým motorem mezi listím nebo suchou trávou.

UPOZORNĚNÍ!

Během práce noste odpovídající oděv. Váš Prodejce je schopen po- skytnout informace o nejvhodnějších pro- tiúrazových materiálech pro zajištěn bezpečnosti práce. Používejte antivibrační ru- kavice. Všechna výše uvedená opatření neza- ručují prevenci rizika Raynaudova syndromu nebo syndromu karpálního tunelu. Při pravi- delném, dlouhodobém používání tohoto stroje se proto doporučuje pravidelná lékařská pro- hlídka rukou a prstů.

Při výskytu některých výše uvedených příznaků okamžitě vyhledejte lékaře.

UPOZORNĚNÍ!

Při příležitosti kontroly přitékání oleje se ujistěte, zda je správně umístěna vodicí lišta a řetěz.

Nastartujte motor, udržujte jej na průměrných otáčkách a zkontrolujte, zda je olej distribuován po ře-tězu způsobem naznačeným na obrázku (Obr. 12).

Může být průtok oleje řetězu seřízen pomocí šroubováku, příslušným seřizovacím šroubem (1 nebo 1a) čerpadla, umístěného ve spodní části stroje (Obr. 12).

UPOZORNĚNÍ!

Použití stroje ke kácení a odvětvování vyžaduje specifický výcvik.

2. ZPŮSOB POUŽITÍ A TECHNIKY ŘEZÁNÍ

- Kontrola napnutí řetězu

Během práce je řetěz vystaven postupnému prodloužení, a proto je třeba opakovaně kontrolovat jeho napnutí.

Před prvním použitím stroje ke kácení nebo odvětvování je vhodné nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí vhodných technik řezání.

UPOZORNĚNÍ!

Během práce se musí stroj vždy držet pevně oběma rukama s levou rukou na přední rukojeti a pravou rukou na zadní rukojeti bez ohledu na to, zda je stroj obsluhován levákem nebo pravákem.

⚠ UPOZORNĚNÍ! V případě zablokování ře-tězu během práce okamžitě zastavte stroj. Pokaždé dávejte pozor na zpětný vrh (kick back ke kterému může dojít, když vodicí lišta naraz na překážku.

- Odvětvování stromu (Obr. 13)

⚠ UPOZORNĚNÍ! Ujistěte se, že prostor, do kterého mají padat větve, je volný.

1. Postavte se z opačné strany vůči větvi, kterou hodláte odřezat.
2. Začněte od spodních větví a postupujte směren k nejvyšším.
3. Samotný řez provádějte shora dolů, abyste zabránili zaseknutí vodicí lišty.
   • Kácení stromu (Obr. 14)

⚠ UPOZORNĚNÍ! Na svazích je třeba pracovat vždy tak, že budete stát nad stromem, a je třeba se ujistit, že skácený kmen při svém ku-tálení nemůže způsobit škody.

1. Určete směr padání stromu s ohledem na vítr, naklonění stromu, polohu nejtěžších větví, snadnou přístupnost při práci, která následuje po skácení stromu, atd.
2. Uvolněte prostor kolem stromu a ujistěte se, že disponujete dobrou oporou pro nohy.
3. Připravte si vhodné únikové cesty, zbavené přež kážek; únikové cesty musí být připraveny přibližně pod úhlem 45° ve směru opačném vůči směru padání stromu a musí umožnit obsluze, aby se vzdálila do bezpečného prostoru, nacházejícího se ve vzdálenosti přibližně 2,5 násobku výšky stromu určeného ke skácení.

4. Na straně spadnutí stromu udělejte zářez pro jeho skácení, a to do jedné třetiny průměru stromu.

5. Odřežte strom na opačné straně, mírně nad spodní stranou značky, čímž vytvoříte „zip“ (1) o velikosti přibližně 5–10 cm.

6. Bez vytažení vodicí lišty postupně snižujte tlouštku zipu, dokud strom nespadne.

7. Ve zvláštních podmínkách nebo v podmínkách nedostatečné stability může být skácení dokončeno vložením dvou klínů (2) z opačné strany vůči straně, na kterou strom spadne, a zatloukáním klínů až do spadnutí stromu.

- Odvětvení stromu po jeho skácení (Obr. 15) ⚠ UPOZORNĚNÍ! Dávejte pozor na opěrné body větve na terénu, na možnost jejího na-pnutí, na směr, který může větev získat bě-hem řezání, a na možnou nestabilitu stromu po odřezání větve.

1. Pozorujte směr, ve kterém větev vyrůstá z kmene.
2. Proved'te úvodní zářez na straně, na kterou se naklání, a dokončete řez na opačné straně.

- Rozřezání kmene stromu (Obr. 16)

Rozřezání kmene stromu je usnadněno použitím zubové opěrky.

1. Zapíchněte zubovou opěrku do kmene a opřením motorové pily o zubovou opěrku proved'te s motorovou pilou pohyb ve tvaru půloblouku, který umožní vodicí liště vniknout do dřeva.
2. Zopakujte operaci tolikrát, kolikrát bude třeba, a změňte přitom opěrný bod zubové opěrky.

Rozřezání kmene stromu na zemi (Obr. 17)

Prořežte kmen přibližně do poloviny jeho průměru, otočte jej a dokončete řezání z opačné strany.

- Rozřezání nadzvednutého kmene stromu (Obr. 18)

^3 1. Když řez probíhá mimo prostor opěr (A), odřežte třetinu průměru zespodu a dokončete práci shora.
2. Když řez probíhá mezi dvěma opěrnými body (B), odřežte třetinu průměru shora a dokončete řezání zespodu.

Použití zubové opěrky rozpilování stromů a vel- kých větev zajišťuje vaší bezpečnost a snižuje prac- covní námahu a úroveň vibrací.

3. UKONČENÍ PRÁCE

Po dokončení práce:

• Zastavte motor výše uvedeným způsobem (Kap. 6).
• Vyčkejte na zastavení řetězu a nechte stroj ochladit.
• Povolte upevňovací matice vodicí lišty za účelem snížení napnutí řetězu.

• Odstraňte z řetězu všechny zbytky pilin nebo nánosů oleje.

• V případě výrazného znečištění nebo nalepení živice odmontujte řetěz a na několika hodin jej uložte do specifické nádoby. Poté jej opláchněte čistou vodou a před jeho zpětnou montáží na stroj jej ošetřete vhodným antikorozním sprejem.

• Před odložením stroje namontujte ochranný kryt vodicí lišty.

⚠ UPOZORNĚNÍ! Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor. Za účelem snížení rizika požáru očistěte stroj od pilín, zbytků větví, listí nebo nadměrného mazacího tuku; nenechávejte nádoby s posekaným materiálem uvnitř místnosti..

8. ÚDRŽBA A SKLADOVÁNÍ

UPOZORNĚNÍ!

Pro zachování vaší bezpečnosti i bezpečnosti jiných osob:

• Správná údržba je základem pro zachování původní účinnosti a provozní bezpečnosti stroje.
• Pravidelně kontrolujte dotažení matic a šroubů, abyste si mohlí být stále jisti bezpečným a funkčním stavem stroje.
• Nikdy nepoužívejte stroj, který má opotřebo vané nebo poškozené součásti. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány.
• Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit bezpečnost.

UPOZORNĚNÍ!

Během operací údržby:

• Odpojte kryt zapalovací svíčky.
• Počkejte, až se motor patřičně ochladí.
• Během operací týkajících se vodicí lišty a i tězu používejte ochranné rukavice.
• Ochranné kryty vodicí lišty nechte namontované s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na ře-tězu.
• Nezahazujte do okolí olej, benzin ani jiný znečišťující materiál.

VÁLEC A TLUMIČ VÝFUKU (Obr. 19)

Aby se snížilo riziko požáru, čistěte pravidelně žek roví válce stlačeným vzduchem a očistěte prostor tlumiče od pilin, větévek, listí nebo jiných úlomků. Startovací lanko musí být vyměněno při prvních známkách poškození.

Udržujte zvon spojky v čistém stavu, zbavený pilin a úlomků, a za timto účelem odmontujte ochranný kryt (způsobem znázorněným v kap. 4.1) a po ukončení dané operace jej namontujte zpět. Přibližně po každých 30 hodinách nechte provést u vašeho Prodejce namazání vnitřního ložiska.

BRZDA ŘETĚZU

Pravidelně kontrolujte účinnost brzdy řetězu a neporušenost kovové pásky, kterou je ovinutý zvon spojky, a za tímto účelem odmontujte ochranný kryt (způsobem znázorněným v kap. 4.1) a po ukončení dané operace jej namontujte zpět.

Páska musí být vyměněna v případě, že dojde k snížení její tloušťky v bodech styku se zvonem spojky přibližně na polovinu tloušťky na dvou končích, které nejsou vystaveny otěru.

ŘETĚZKA

Pravidelně nechte u vašeho Prodejce zkontrolovat stav řetězky a nahrad'te ji v případě, že její opotřebení překročí přijatelné mezní hodnoty. Nemontujte nový řetěz se starou řetězkou a nao-pak.

STARTOVACÍ JEDNOTKA

Abyste předešli přehřátí a poškození motoru, nasávací mřížky chladicího vzduchu musí být neustále udržovány v čistém stavu a musí být zbaveny pilin a úlomků.

OTVOR PRO MAZÁNÍ (obr. 21)

Pravidelně odmontujte ochranný kryt (způsobem uvedeným v kap. 4.1), odmontujte vodící lištu a zkontrolujte zda mazací otvory stroje (1) a vodící lišty (2) nejsou ucpány.

ZACHYCOVAČ ŘETĚZU

Tento kolík je velmi důležitým bezpečnostním prvkem, protože zabraňuje nekontrolovaným pohybům řetězu v případě jeho přetržení nebo uvolnění.

Pravidelně kontrolujte stav kolíku a v případě jeho SEŘÍZENÍ KARBURÁTORU poškození proved'te jeho obnovení.

V případě spálených elektrod nebo opotřebené izolace a po každých 100 hodinách činnosti se svíčka musí nahradit novou svíčkou se stejnými vlastnostmi.

UPEVNĚNÍ

Pravidelně kontrolujte dotažení všech šroubů a matic a dokonalé upevnění rukojetí.

Doporučuje se provádět každodénní kontrolu před použití a po pádu nebo značném nárazu za účele identifikace škod nebo závad.

Karburátor se seřizuje ve výrobním závodě tak, aby se docílilo maximálního výkonu ve všech podmínkách použití s minimálními emisemi škodlivých plynů podle platných předpisů.

V případě sníženého výkonu zkontrolujte především, zda se řetěz pohybuje volně a zda vodicí elíšta nemá zdeformované drážky. Poté se obraťte na vašeho Prodejce s žádostí o kontrolu karburace a motoru.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU (Obr. 22)

- Seřízení minimálních otáček

DŮLEŽITÁ INF.

Čištění vzduchového filtru je

základem pro správnou činnost a životnost stř Nepracujte bez filtru nebo s poškozeným filtre abyste nezpůsobili trvalé škody na motoru.

Čištění se musí provádět po každých 8–10 hodinách práce.

UPOZORNĚNÍ!

Řetěz se nesmí pohybo-minimálních otačkách. Když s motorem na minimálních se obrátit na vašeho pro-právného seřízení motoru.

Při čištění filtru:

• Odepněte jazýček (1) a odmontujte víko (2).
• Odšroubujte kulovou rukojeť (2a), odmontujte filtrační prvek (3), mírně jej oklepte za účelem stranění nečistot a dle potřeby jej očistěte kar-táčem.
• V případě, že by byl úplně ucpaný, oddělte obě části (3a a 3b) pomocí šroubováku a umyjte je čistém benzinu. Při použití stlačeného vzduchu nasměrujte proud vzduchu zevnitř směrem ven.
• Proved'te zpětnou montáž filtračního prvku přitlačením na okraje, dokud nezaznamenáte cvaknutí.
• Proved'te zpětnou montáž filtračního prvku (3) a zašroubujte kulovou rukojeť (2a).
• Proved'te zpětnou montáž víka (2) a uchyťte jazýček (1).

NABROUŠENÍ ŘETĚZU

UPOZORNĚNÍ!

Z bezpečnostních důvodů nování účinnosti je velmi důšechny orgány řezacího poušené.

Nabroušení je potřebné, když:

• Mají piliny podobu prachu.
- Rezání vyžaduje použití větší síly.
- Rez není přímočarý.
- Dochází ke zvýšení vibrací.
- Dochází ke zvýšení spotřeby paliva.

UPOZORNĚNÍ!

Když řetěz není dostateč- ší se riziko zpětného rázu

V případě, že je nabroušení svěřeno specializovanému centru, může být provedeno s použitím příslušných zařízení, která zajišťují minimální odstranění materiálu a konstantní nabroušení všech

KONTROLA SVÍČKY (Obr. 23)

Přístup ke svíčce je možný po demontáži víka vzdřezných hran. chového filtru.

Pravidelně odmontujte a vyčistěte svíčku; odstraňte případné nánosy kovovým kartáčkem.
Zkontrolujte a obnovte správnou vzdálenost mezi elektrodami
Namontuje svíčku zpět a dotáhněte ji na doraz klí čem z příslušenství.
Nabroušení řetězu “po domácku” se provádí prostřednictvím příslušných pilníků s kruhovým průřezem, jejichž průměr je specifický pro každý řetěz (viz “Tabulka Udržby Retězu”, a vyžaduje dobrou zručnost a zkušenost, aby se zabránilo poškození žezných hran.

Tabulka údržby řetězu

! UPOZORNĚNÍ!

Charakteristické údaje homologovaného řetězu a homologované vodicí

lišty pro tento stroj jsou uvedeny v "ES prohlášení o shodě", které provází samotný stroj. Z bezpečnostních důvodů nepoužívejte jiné druhy řetězu ani vodicí lišty.

V tabulce jsou uvedeny údaje broušení různých druhů řetězů, aniž by to znamenalo možnost použití jiných řetězů než homologovaného řetězu.

Rozteč řetězu		Úroveň omezovacího zubu (a)		Průměr pilníku (d)
palce mm	palce mm palce mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

Nabroušení řetězu (Obr. 25):

K udržení účinnosti vodicí lišty je třeba:

• Vypněte motor, uvolněte brzdu řetězu a pevně zablokujte vodicí lištu s namontovaným řetězem do vhodného svěráku a ujistěte se, že se řetěz může volně pohybovat.
• Je- li řetěz uvolněný, napněte jej.
• Namontujte pilník do příslušné vodicí drážky a zasuňte jej do prostoru ozubu. Udržujte přitom určitý sklon podle profilu řezné hrany.
• Proved'te pouze několik málo brusných pohybů, výhradně směrem dopředu, a zopakujte operaci na všech řezných hranách se stejnou orientací (pravých nebo levých).
• Změňte polohu vodicí lišty ve svěráku a zopa- kujte operaci na zbývajících řezných hranách.
• Zkontrolujte, zda omezovací zub nevyčnívá mimo kontrolní nástroj, obruste případnou přečnívající část plochým pilníkem a zaokrouhlete daný profil.
• Po nabroušení odstraňte všechny zbytky po broušení a prach a namažte řetěz v olejové peli.

Řetěz je třeba vyměnit, když:

• Namazat příslušnou stříkačkou ložiska pevné řetězky (jeli součástí).
• Vyčistěte drážku vodící lišty příslušnou škrabkou (není součástí dotace).
• Vyčistit mazací otvory.
• Plochým pilníkem odstranit otřep z boků a vyrovnat případné nerovnosti mezi vodicími drážkami.

Vodicí lištu je třeba vyměnit, když:

– Je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna;
- je vnitřní stěna vodicí drážky opotřebena natolik, že naklání řetěz na bok.

MIMOŘÁDNÉ ZÁSAHY

kouKaždá operace údržby, která není zahrnuta v tomto návodu, smí být prováděna výhradně vaším Pro-dejcem.

Operace prováděné u neadekvátních organizací nebo operace prováděné nekvalifikovaným per-

• Se délka řezné hrany sníží na 5 mm nebo méněpnálem způsobí propadnutí jakékoli formy záruky.
• se nadměrně zvýší vůle spojovacích článků na nýtech.

ÚDRŽBA VODICÍ LIŠTY (Obr. 26)

Abyste zabránili nesouměrnému opotřebení vodicí lišty, je vhodné ji pravidelně obracet.

SKLADOVÁNÍ

Po ukončení každé pracovní směny důkladně očistěte stroj od prachu a úlomků, opravte a nahrad'te poškozené součásti.

Stroj se musí skladovat na suchém místě, chráněném před povětrnostními vlivy, se správně na-montovaným ochranným krytem vodicí lišty.

Jestliže predpokládáme do-

bu nečinnosti stroje delší než 2 - 3 měsíců, dodržet několik zásad, abychom se vyvarovalí tíží při opětovném uvedení stroje do činnosti trvalých poškození motoru.

- Uskladnění

Před uskladněním stroje:

• Odšroubujte dvě matice, odmontujte ochranný kryt a odmontujte řetěz a vodicí lištu.
• Vyprázdněte nádržku na olej, naplňte ji přibližně
  100-120 cm³ specifické čisticí kapaliny a uza-vřete uzávěrem.
• Proved'te zpětnou montáž ochranného krytu, aniž byste utáhli matice.
• Nastartujte stroj a udržujte motor ve zrychleném chodu až do vyprchání veškerého čisticího prostředku.

– Nastavte motor na minimální otáčky a nechte stroj v činnosti až do vyprchání veškerého paliva, které se nachází v nádržce a v karburátoru.
– Při vychladnutém motoru odmontujte svíčku.

-je Dředbaoru pro svíčku nalijte kávovou lžičku oleje po(nového) pro dvoutaktní motory.

neběkolikrát zatáhněte za startovací rukojeť, aby se olej rozptýlil po válci.

– Namontujte zpět svíčku s pístem v horní úvrati (je vidět otvorem pro svíčku, když se píst nachází v poloze odpovídající maximálnímu zdvihu).

- Opětovné uvedení do činnosti

Při opětovném uvedení stroje do činnosti:

• Sejměte svíčku.
  – Několikrát potáhněte za startovací rukojeť, abyste odstranili přebytky oleje.
• Zkontrolujte svíčku způsobem popsaným v kapitole "Kontrola svíčky".
• Připravte stroj způsobem popsaným v kapitole "Příprava na práci".

9. LOKALIZACE PORUCH

ZÁVADA PRAVDĚPODOBŇNÁ PŘÍČINA ŘEŠENÍ

1) Motor se nedá nastartovat nebo jej nelze udržet v chodu	- Nesprávně provedené startování- Špinavá svíčka nebo nesprávná vzdálenost- mezi elektrodami- Ucpaný vzduchový filtr- Zařízení na ochranu proti zamrznutí není správně namontované (s výjimkou Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 846)- Problémy s karburací	- Řid'te se pokyny (viz kap. 6)- Zkontrolujte svíčku (viz kap. 8)- Vyčistěte a/nebo vyměňte filtr (viz kap. 8)- Zkontrolujte montážní polohu (viz kap. 6)- MC- Obraťte se na vašeho Prodejce
2) Motor nastartuje, ale má nízký výkon	- Ucpaný vzduchový filtr- Problémy s karburací	- Vyčistěte a/nebo vyměňte filtr (viz kap. 8)- Obraťte se na vašeho Prodejce
3) Činnost motoru je nepravidelná nebo chybí výkon při zátěži	- Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami- Problémy s karburací	- Zkontrolujte svíčku (viz kap. 8)- Obraťte se na vašeho Prodejce
4) Motor produkuje nadměrné množství dýmu	- Nesprávné složení směsi- Problémy s karburací	- Připravte směs podle pokynů (viz kap. 5)- Obraťte se na vašeho Prodejce
5) Nedochází k uvolňování oleje	- Olej nízké kvality- Ucpané mazací otvory	- Vyprázdněte nádržku, vyčistěte nádržku i potrubí čisticí kapalinou a proved'te výměnu oleje.- Vyčistěte je

10. PŘÍSLUŠENSTVÍ

V tabulce je uveden seznam všech možných kom-povídá také za následky jakýchkoli škod, které binací vodicí lišty a řetězu, které jsou k dispozici, z toho mohou vyplynout. V případě pochyb- uvedením těch jeho součástí, které jsou použitelnéností nebo nedostatečné znalosti specifik na každém stroji a jsou označené symbolem". každé vodicí lišty nebo řetězu je třeba se ob- rátí na vožěko pradice nebo na specišlín

UPOZORNĚNÍ!

Vzhledem k tomu, že volba, aplikace a použití vodicí lišty a řetězu provádí uživatel zcela dle vlastního názoru, zod-

povídá také za následky jakýchkoli škod, které z toho mohou vyplynout. V případě pochybností nebo nedostatečné znalosti specifik každé vodicí lišty nebo řetězu je třeba se obrátit na vašeho prodejce nebo na specializované zahradnické středisko.

Kombinace vodicí líšty a řetězu

Rozteč VODICÍ LIŠTA ŘETĚZ Model
Palce	DélkaPalce / cm	Šířka drážkyPalce / mm	Kód Kód		C 38C 38 TSP 375SP 375QA 375CP 38XC 238	XC 240A 405CP 40	C 41C 41 T$ 405SP 405Q	C 46	XC 246CP 45A 455	C 50
3/8"	14" / 35 cm	0,050" / 1,3 mm	123900373/0(140SDEA041)	4113768(91VG053X)/4113769(91PX053X)	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	123900374/0(160SDEA041)	4113770(91VG057X)/4113771(91PX057X)	*	*
325"	16" / 40 cm	0,050" / 1,3 mm	123900369/0(160MLBK041)	4113772(95VPX066X)			*
325"	16" / 40 cm	0,058" / 1,5 mm	123900371/0(168PXBK095)	4113773(21BPX066X)				*
325"	18" / 45 cm	0,058" / 1,5 mm	123900375/0(188PXBK095)	4113774(21BPX072X)				*	*	*
325"	20" / 50 cm	0,058" / 1,5 mm	123900372/0(208PXBK095)	4113775(21BPX078X)						*

UPOZORNĚNÍ!

V úloze náhradních dílů používejte výhradně výše uvedené řetězy a vodicí lišty.

Použití neschválených kombinací může způsobit vážná ublížení na zdraví a škody na stroji.

Kedves Ügyfelünk!
