Typ výrobku	Bezdrátová řetězová pila
Značka	ALPINA
Model	PR 500 Li 48
Napájení	Lithium-iontová baterie
Brzda řetězu	Setrvačná, nouzové zastavení při zpětném rázu
Mazání	Automatické, olejová nádrž
Ochrana přední ruky	Ano, aktivuje brzdu řetězu
Přední rukojeť	Ergonomická, s ochranou
Zadní rukojeť	Ergonomická, s ovládacími prvky
Určené použití	Prořezávání a odvětvování stromů
Typ uživatele	Vyškolený operátor (arborista)
Startování	Bezpečnostní tlačítko + páka plynu
Zastavení	Uvolněte plyn nebo stiskněte bezpečnostní tlačítko
Řetěz	Brusitelný, vyměnitelný
Napnutí řetězu	Nastavitelné bez nářadí (pomocí seřizovacího šroubu)
Údržba	Pravidelné čištění, broušení, výměna oleje
Náhradní díly	Vodicí lišta, řetěz, baterie, nabíječka
Příslušenství v ceně	Ochrana vodicí lišty, montážní klíč
Záruka	Pokrytí vad materiálu a zpracování (podle podmínek)

Často kladené otázky - PR 500 Li 48 ALPINA

Jak spustit pilu ALPINA PR 500 Li 48?

Vložte baterii, stiskněte bezpečnostní tlačítko (modrá kontrolka), poté současně zatáhněte za páčku blokování plynu a páku plynu. Ujistěte se, že je brzda řetězu uvolněna.

Co dělat, když se řetěz neotáčí i přes aktivaci pák?

Zkontrolujte, zda je baterie správně vložena a nabita. Zkontrolujte napnutí řetězu: pokud je příliš utažený, mírně jej povolte. Také zkontrolujte vodicí lištu a řetěz, zda nejsou zablokovány.

Jak nastavit napnutí řetězu?

Povolte matici krytu, poté otáčejte seřizovacím šroubem napínače, dokud není řetěz napnutý. Uchopte řetěz uprostřed lišty; hnací články by neměly vystupovat z drážky. Znovu utáhněte matici.

Jaký olej použít pro mazání řetězu?

Používejte výhradně speciální olej pro řetězové pily nebo adhezní olej. Nikdy nepoužívejte použitý nebo nevhodný olej, protože by to poškodilo čerpadlo a snížilo bezpečnost.

Jak aktivovat a deaktivovat brzdu řetězu?

Brzda se aktivuje posunutím přední ochrany ruky dopředu (směrem k liště). Pro uvolnění zatáhněte ochranu dozadu, dokud neuslyšíte cvaknutí. Pravidelně ji testujte před každým použitím.

Proč se řetěz přehřívá a kouří?

Možné příčiny: nadměrné napnutí řetězu, prázdná olejová nádrž nebo nekvalitní olej. Zkontrolujte hladinu oleje, upravte napnutí a používejte vhodný olej.

Jak udržovat baterii pily?

Baterii nabíjejte pouze přiloženou nabíječkou v teplotním rozmezí 0°C až 45°C. Skladujte ji na chladném a suchém místě. Pokud ji delší dobu nepoužíváte, nabíjejte ji každé dva měsíce.

Jaké ochranné prostředky jsou doporučeny?

Vždy noste ochranné brýle, protihlukovou přilbu, pevné rukavice, protiskluzovou obuv a ochranné kalhoty proti proříznutí. Při prořezávání ve výškách použijte postroj a lano.

Jak čistit pilu po použití?

Vyjměte baterii. Očistěte stroj vlhkým hadříkem a jemným čisticím prostředkem. Odstraňte piliny a zbytky oleje z řetězu a lišty. Nikdy nepoužívejte vodní proud na motor.

Co dělat v případě zpětného rázu (kickback)?

Zpětnému rázu lze předejít pevným držením pily oběma rukama, neřezáním špičkou lišty a udržováním ostrého řetězu. Pokud dojde k zpětnému rázu, brzda řetězu se aktivuje automaticky. Zastavte stroj a zkontrolujte jej.

NÁVOD K OBSLUZE PR 500 Li 48 ALPINA

[2] MAX. napájecí napětí a frekvence

[3] JMENOVITÉ napájecí napětí a frekvence

[4] Maximální rychlost řetězu

[5] Maximální frekvence otáčení vřetena

[6] Rezná délka

[7] Tloušťka řetězu

[8] Zuby / rozteč řetězky

[9] Kapacita olejové nádrže

[10] Hmotnost (bez akumulátoru, bez vodicí lišty

a retézu)

[11] Naměřená úroveň akustického tlaku

[12] Nepřesnost měření

[13] Naměřená úroveň akustického výkonu

[14] Zaručená úroveň akustického výkonu

[15] Úroveň vibrací

[16] - Přední rukojet

[17] - Zadní rukojet

[18] VOLITELNE PRISLUSENSTVI

[26] Délka: Palce / cm

[27] Sirka drázky: Palce / mm

[28] Kód

a) POZNÁMKA: prohlášená celková hodnota vibrací byla naměřena s použitím normalizované zkušební metody a lze jí použít pro srovnání jednotlivých nástrojů. Čelková hodnota vibrací může být použita také při přípravném vyhodnocování vystavení vibracím.

b) VAROVÁNÍ: emise vibrací při skutečném použití nástroje může být odlišná od deklarované celkové hodnoty v závislosti na režimech, ve kterých se daný nástroj používá. Proto je třeba během práce přijmout niže uvedená bezpečnostní opaťrení, jejichž cílem je ochránit operátora: během běžného použití mějte nasazené rukavice a omezte dobu použití stroje a zkraťte doby, během kterých je zaťlačena ovládaci páka plynu.

[1] DA - TEKNISKE DATA

[10] Hmotnost (bez akumulátora, vodiacej lišty a retáze)

[11] Nameraná úroveň akustického tlaku

[12] Nepresnost merania

[13] Nameraná úroveň akustického výkonu

[14] Zaručená úroveň akustického výkonu

[27] Šírka drážky: Palce / mm

[28] Kód

3.1 Popis stroje a určené použití ...... 6
3.2 Výstražné symboly 6
3.3 Identifikační štítek.... 7
3.4 Hlavní součásti....7

1. MONTAŽ 8

4.1 Komponenty pro montáž 8
4.2 Montáž vodicí lišty a ozubeného řetězu. 8

1. OVLÁDACÍ PRVKY 8

5.1 Bezpečnostní tlačítko (zapínací / vypínací prvek) 8
5.2 Páka k ovládání plynu 9
5.3 Pojistná páka plynu 9
5.4 Brzda řetězu....9

1. POUŽITI STROJE....9

6.1 Přípravné úkony 9
6.2 Bezpečnostní kontroly.... 10
6.3 Připrava motorové pily k použití na stromě....11
6.4 Uvedení do chodu 11
6.5 Pracovní činnost.... 11
6.6 Lesnické práce.... 12
6.7 Práce prořezávání ve výšce s pomocí lana a řemenového postroje....13
6.8 Rady pro použití 14
6.9 Zastavení 14
6.10 Po použití 14

1. BĚŽNÁ ÚDRŽBA....14

7.1 Všeobecné informace 14
7.2 Akumulátor.... 15
7.3 Doplnění hladiny v nádrži na olej řetězu 15
7.4 Čištění....16
7.5 Zachycovač řetězu 16
7.6 Mazací otvory stroje a vodicí lišty ..... 16
7.7 Upevňovací matice a šrouby ..... 16

1. MIMORADNA UDRZBA 16

8.1 Kovový pás brzdy řetězu 16
8.2 Hnací řetězka řetězu 16
8.3 Údržba ozubeného řetězu.... 16
8.4 Udržba vodicí lišty 17

1. SKLADOVANI....17

9.1 Skladování stroje.... 17
9.2 Skladování akumulátoru.... 17

1. MANIPULACE A PREPRAVA 17

2. SERVISNÍ SLUŽBA A OPRAVY....17

3. ZÁRUČNÍ PODMÍNKY....18
4. TABULKA ÚDRŽBY 18
5. IDENTIFIKACEZÁVAD....18
   15.VOLITELNÉ PRÍSLUŠENSTVÍ ...... 20

15.1 Akumulátory....20
15.2 Nabíječka akumulátoru 20
15.3 Tyče a řetězy 21

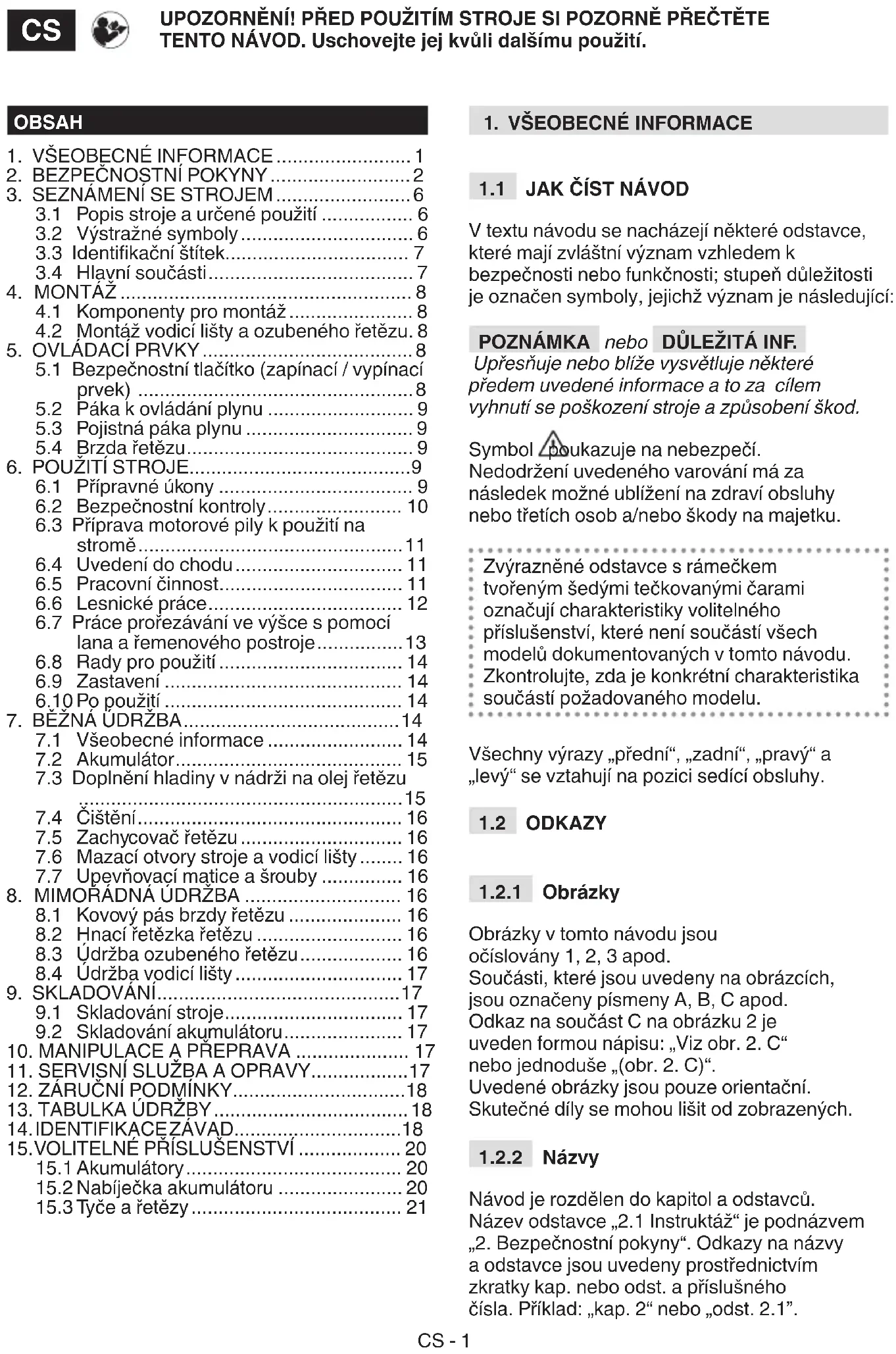

1. VŠEOBECNÉ INFORMACE

1.1 JAK ČÍST NÁVOD

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam vzhledem k bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující:

POZNÁMKA nebo DŮLEŽITÁ INF.

Upřesňuje nebo blíže vysvětluje některé předem uvedené informace a to za cílem vyhnutí se poškození stroje a způsobení škod.

Symbol poukazuje na nebezpečí.

Nedodržení uvedeného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku.

Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí požadovaného modelu.

Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují na pozici sedící obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod.

Součásti, které jsou uvedeny na obrázcích, jsou označeny písmeny A, B, C apod.

Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2. C“ nebo jednoduše „(obr. 2. C)“.

Uvedené obrázky jsou pouze orientační.

Skutečné díly se mohou lišit od zobrazených.

1.2.2 Názvy

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je podnázvem „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1”.

2. BEZPEČNOSTNÍ POKYNY

2.1 VŠEOBECNÁ BEZPEČNOSTNÍL UPOZORNĚNÍL PRO ELEKTRICKÉ NÁŘADÍL

⚠️ UPOZORNĚNÍ Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Neuposlechnutí upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná ublížení na zdraví.

Uschovejte všechna upozornění a pokyny z důvodu jejich budoucí konzultace.

Výraz „elektrické nářadí“, citovaný v upozorněních, se vztahuje na vaše zařízení napájené z akumulátoru (bez kabelu)

1) Bezpečnost pracovního prostoru

a) Udržujte pracovní prostor v čistém stavu a dobře osvětlený. Špinavý pracovní prostor a nepořádek v pracovním prostoru podporují vznik nehod.
b) Nepoužívejte elektrické nářadí v prostředí s rizikem výbuchu, v přítomnosti hořlavých kapalin, plynu nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary.
c) Při použití elektrického nářadí udržujte děti a kolem stojící osoby v dostatečné vzdálenosti. Rozptylení mohou způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle.
b) Nikdy nevystavujte elektrické nářadí dešti nebo mokrému prostředí. Voda, která pronikne do elektrického nářadí, zvyšuje riziko zásahu elektrickým proudem.

3) Osobní bezpečnost

a) Při použití elektrického nářadí bud'te opatrní, dávejte pozor na to, co se děje, a chovejte se rozumně. Nepoužívejte elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elektrického nářadí může způsobit vážné osobní ublížení na zdraví.
b) Používejte ochranný oděv. Vždy používejte ochranné brýle. Použití ochranného vybavení, jako je protiprašný

respirátor, protiskluzová obuv, ochranná přilba nebo chrániče sluchu, snižuje riziko osobního ublížení na zdraví.

c) Zabraňte náhodnému uvedení do chodu. Před vložením akumulátoru, uchopením nebo přenášením elektrického nářadí se ujistěte, že je zařízení vypnuto. Přenášení elektrického nářadí s prstem na vypínači nebo montáž akumulátoru s vypínačem v poloze „ON“ (ZAPNOUT) usnadňuje nehody.

d) Před uvedením elektrického nářadí do činnosti odložte všechny klíče a seřizovací nástroje. Klíč nebo nástroj, který zůstane ve styku s otáčející se součástí, může způsobit osobní ublížení na zdraví.

e) Neztraťte rovnováhu. Neustále udržujte vhodné opření a rovnováhu. To vám umožní lépe ovládat elektrické nářadí v nečekaných situacích.

f) Vhodně se oblečte. Nepoužívejte volné oděvy ani šperky. Udržujte vlasy, oděv a rukavice v dostatečné vzdálenosti od pohybujících se součástí. Volný oděv, šperky nebo dlouhé vlasy by se mohly zachytit do pohybujících se součástí.

g) Pokud existují součásti určené pro připojení k zařízením na extrakci a sběr prachu, ujistěte se, že jsou připojeny a používány vhodným způsobem. Použití těchto součástí může snížit rizika související s prachem.

4) Použití elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte elektrické nářadí vhodné pro daný druh pracovní činnosti. Vhodné elektrické nářadí provede pracovní činnost lépe a bezpečněji rychlostí, pro kterou bylo navrženo.
b) Nepoužívejte elektrické nářadí, pokud jej vypínač není schopen uvést řádně do činnosti nebo zastavit. Elektrické nářadí, které nemůže být uvedeno do činnosti vypínačem, je nebezpečné a musí být opraveno.

c) Před realizací jakéhokoli seřizování nebo výměny příslušenství elektrického nářadí nebo před jeho odložením vyjměte akumulátor z jeho uložení. Tato preventivní bezpečnostní opatření snižují riziko náhodného uvedení elektrického nářadí do činnosti.

d) Odložte nepoužívané elektrické nářadí mimo dosah dětí a neumožněte používat elektrické nářadí osobám, které s ním nejsou seznámeny nebo nejsou seznámeny s těmito pokyny.

Elektrické nářadí v rukách neznalých uživatelů se stává nebezpečným.

e) Péče o údržbu elektrického nářadí. Zkontrolujte, zda jsou pohyblivé součásti slícovány a zda se volně pohybují, zda nedošlo k poškození jednotlivých součástí a zda neexistuje nic dalšího, co by mohlo negativně ovlivnit činnost elektrického nářadí. V případě poškození musí být elektrické nářadí před opětovným použitím opraveno. Mnoho nehod je zapřičiněno nedostatečnou údržbou.

f) Udržujte řezné ústrojí nabroušené a vyčištěné. Vhodná údržba řezného ústrojí s řádně nabroušenými řeznými hranami umožňuje lépe se vyhnout zaseknutí a nářadí se tak snáze ovládá.

g) Používejte elektrické nářadí a jeho příslušenství, a to dle dodaných pokynů, mějte přitom na paměti pracovní podmínky a druh práce, kterou je třeba provést. Použití elektrického nářadí pro jiné účely, než je předepsáno, může způsobit vznik nebezpečných situací.

5) Použití elektrického nářadí a související opatření

a) K nabíjení používejte výhradně nabíječku určenou výrobcem. Nabíječka vhodná pro určitý typ akumulátorové jednotky může způsobovat vznik rizika požáru při použití u jiných akumulátorových jednotek.

b) Elektrické nářadí používejte výhradně se specificky určenými akumulátorovými jednotkami. Použití jakékoli jiné akumulátorové jednotky může způsobit vznik rizika poranění a požáru.

c) Když se akumulátorová jednotka nepoužívá, je třeba ji udržovat v dostatečné vzdálenosti od ostatních kovových předmětů, které by mohly vytvořit spojení mezi dvěma svorkami. Zkratování svorek akumulátoru může způsobit popáleniny nebo požár.

d) Když se akumulátor nachází ve špatném stavu, může na něm docházet k úniku kapaliny: vyhněte se jakémukoliv styku s ní. Když dojde k náhodnému styku, okamžitě si opláchněte příslušné místo vodou. Při vniknutí kapaliny do očí okamžitě vyhledejte lékařskou pomoc. Kapalina uniklá z akumulátoru může způsobit podráždění kůže nebo vznik popálenin.

6) Servisní služba

a) Opravu elektrického nářadí svěřte pouze kvalifikovanému personálu a trvejte na výhradním použití originálních náhradních dílů. To umožní zachování bezpečnosti elektrického nářadí.

2.2 SPECIFICKÉ BEZPEČNOSTNÍ POKYNY PRO MOTOROVÉ PILY E ELEKTRICKÉ PILY

- Během činnosti řetězové pily udržujte všechny části těla v dostatečné vzdálenosti od ozubeného řetězu. Před uvedením řetězové pily do činnosti se ujistěte, že ozubený řetěz nepřichází s ničím do styku. Chvilka nepozornosti během použití řetězové pily stačí na zachycení oděvu nebo těla do ozubeného řetězu.

- Pravá ruka musí vždy uchopit zadní rukojeť a levá ruka čelní rukojeť. Při držení řetězové pily byste nikdy neměli vzájemně zaměnit ruce, protože se tak zvýší riziko nehod, které by vám mohly být způsobeny.

- Uchopte elektrické nářadí pouze za izolované povrchy rukojetí, protože ozubený řetěz by mohl přijít do styku se skrytými kabely. Styk ozubeného řetězu s kabelem pod napětím může způsobit, že se pod napětím ocitnou i kovové části nářadí a dojde k zásahu obsluhy elektrickým proudem.

- Používejte ochranné brýle a chrániče sluchu. Doporučuje se použití dalších osobních ochranných pracovních prostředků pro hlavu, ruce a nohy. Použití vhodného ochranného oděvu sníží počet nehod způsobených létajícími třiskami i náhodný styk s ozubeným řetězem pily.

- Vždy si udržujte správný opěrný bod pro nohu a uvádějte pilu do činnosti pouze v případě, že stojíte na pevné, bezpečné a rovné ploše. Kluzké nebo nestabilní povrchy, jako jsou schody, mohou způsobit ztrátu rovnováhy nebo kontroly nad řetězovou pilou.

- Při řezání větve, která je napnutá, je třeba dávat pozor na riziko zpětného vrhu. Při uvolnění napnutí dřevěných vláken může větev při zpětném pohybu zasáhnout obsluhu a/nebo vymrštit řetězovou pilu mimo kontrolu ze strany obsluhy.

- Věnujte mimořádnou pozornost řezání křoví a mladých keřů. Jemné materiály mohou být zachyceny do ozubeného řetězu a mohou být vymrštěny ve směru, ve kterém se nacházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy.

- Retězovou pilu přepravujte tak, že ji budete držet za čelní rukojeť, když je vypnutá, a budete ji udržovat v dostatečné vzdálenosti od vašeho těla.

Při přepravě nebo odkládání řetězové pily je třeba pokaždé nasadit kryt vodicí lišty. Správné zacházení s řetězovou pilou sníží pravděpodobnost náhodného styku s pohyblivým ozubeným řetězem.

• Dodržujte pokyny týkající se mazání, napnutí řetězu a náhradního příslušenství. Nesprávně napnutý a namazaný řetěz se může bud' přetrhnout, nebo zvýšit riziko zpětného vrhu.
• Udržujte rukojeti v suchém a čistém stavu, bez stop po oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly.
• Režte výhradně dřevo. Nepoužívejte řetězovou pilu k neurčenému použití. Například: Nepoužívejte řetězovou pilu k rezání plastových materiálů, materiálů pro stavebnictví nebo materiálů, které nejsou dřevěné. Použití řetězové pily k operacím odlišným od určených může být příčinou vzniku nebezpečných situací.
• Dlouhodobé vystavení vibracím může způsobit zranění nebo neurovaskulární poruchy (známé také jako „Raynaudův fenomén" nebo „bílá ruka"), a to zejména u lidí s potížemi krevního oběhu. Příznaky se mohou týkat rukou, zápěstí a prstů a mohou se projevit ztrátou citlivosti, strnulostí, svěděním, bolestí, ztrátou barvy nebo strukturálními změnami pokožky. Tyto příznaky mohou být ještě výraznější při nízkých teplotách prostředí a/nebo při nadměrném úchopu na rukojetích. Při výskytu příznaků je třeba snížit dobu používání stroje a obrátit se na lékaře.
• Je vhodné, aby operátoři motorových pil pro odvětvování, kteří pracují ve výškách s pomocí lana a řemenového postroje:

– nikdy nepracovali sami;

– pracovali s pomocí operátora na zemi, který byl náležitě zaškolen ohledně vhodných nouzových postupů;

– byli před touto prací obecně zaškoleni ohledně technik bezpečného lezení a pracovních poloh;

– byli kompletně vybaveni řemenovým postrojem, lany, plochými řemeny s koncovými podélnými otvory, karabinami a další doporučenou přídavnou bezpečnostní výbavou nebo jakýmkoliv jiným systémem, který zabrání pádu operátora a motorové pily.

• Před odložením zařízení po použití proved'te určené úkony čištění a údržby.
• Nevhodná údržba, použití nevyhovujících originálních náhradních dílů nebo změna bezpečnostních prvků může způsobit škody na zařízení a způsobit vážná zranění uživatele.

2.3 PŘÍČINY ZPĚTNÉHO VRHU A PREVENCE ZE STRANY OBSLUHY

Ke zpětnému vrhu může dojít při doteku předmětu hrotem nebo koncovou částí vodicí lišty nebo při zpětném sevření dřeva a přivření ozubeného řetězu do řezané části.

Dotek koncovou částí může v některých případech způsobit náhlou opačnou reakci a posunout vodicí lištu směrem nahoru a dozadu, směrem k obsluze.

Sevření ozubeného řetězu v horní části vodicí lišty může posunout ozubený řetěz rychle dozadu, směrem k obsluze.

První nebo druhá z uvedených reakcí může vyvolat ztrátu kontroly nad pilou a způsobit vážnou nehodu dané osoby. Nespoléhejte se výhradně na bezpečnostní prvky, které jsou součástí pily.

Uživateli řetězové pily se vyplatí přijmout různá opatření na odstranění rizik nehod nebo zranění v průběhu řezacích prací. Zpětný vrh je výsledkem nesprávného použití nástroje a/nebo nesprávného postupu nebo podmínek činnosti a lze mu předejít dodržováním vhodných, níže uvedených opatření:

• Držte pilu pevně oběma rukama, s palci a prsty kolem rukojetí řetězové pily, a uved'te vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného vrhu. Sílu zpětného vrhu může obsluha kontrolovat za předpokladu, že přijala příslušná opatření. Nedovolte uvést řetězovou pilu do činnosti.
• Nenatahujte ruce příliš daleko a neřežte nad úrovní výšky ramene.

Přispívá to k zabránění nechtěného styku s koncovými částmi a umožňuje lepší kontrolu pily v nenadálých situacích.

• Používejte výhradně vodicí lišty a řetězy uvedené výrobcem. Nevhodné náhradní vodicí lišty a řetězy mohou být příčinou přetržení řetězu a/nebo zpětného vrhu.
• Dodržujte pokyny výrobce, které se týkají ostření a údržby řetězové pily. Pokles úrovně hloubky může mít za následek zvýšený výskyt zpětného vrhu
• Techniky použití elektrické řetězové pily (napájené z akumulátoru)

Pokaždé dodržujte bezpečnostní upozornění a používejte techniky řezání, které jsou pro daný druh práce nejvhodnější, v souladu s pokyny a příklady uvedenými v návodu k použití.

- Bezpečný pohyb elektrické řetězové pily (napájené z akumulátoru)

Pokaždé, když je třeba manipulovat se strojem nebo jej přepravovat, postupujte níže uvedeným způsobem:

– vypněte motor, vyčkejte na zastavení řetězu a odpojte stroj od elektrického rozvodu;
– nasad'te ochranný kryt vodicí lišty;
– uchopte stroj výhradně za rukojeti a nasměrujte vodicí lištu v opačném směru vůči směru přepravy.

Při přepravě stroje na vozidle je třeba stroj umístit a zajistit tak, aby nepředstavoval nebezpečí pro nikoho.

- Doporučení pro začátečníky

Před realizací prvního skácení nebo odvětvení stromu je vhodné:

– absolvovat specifický výcvik pro použití zařízení tohoto druhu;
– důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu;
– nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání.

- Manipulace a správné použití elektrického nářadí s akumulátorem

a) Před vložením akumulátoru se ujistěte, zda je zařízení vypnuté. Montáž akumulátoru do zapnutého elektrického zařízení může způsobit nehodu.
b) Pro nabití akumulátorů používejte výhradně nabíječky akumulátorů doporučené výrobcem. Nabíječky akumulátorů jsou obvykle specifické pro typ akumulátoru; při jejich použití s jinými typy hrozí riziko vzniku požáru.

c) Používejte pouze specifické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru.

d) Nepoužívaný akumulátor skladujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár.

e) Akumulátor ve špatném stavu může způsobit únik kapaliny. Vyhněte se styku s kapalinou. V případě náhodného styku omyjte zasažené místo vodou. V případě vniknutí kapaliny do očí vyhledejte lékařskou pomoc. Kapalina uniklá z akumulátoru může způsobit podráždění kůže nebo vznik popálenin.

f) Zkontrolujte, zda se akumulátor nachází v dobrém stavu a zda na něm nejsou viditelné znaky poškození. Nepoužívejte stroj s poškozeným nebo opotřebeným akumulátorem.

2.4 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Stroj používejte výhradně v rozumné době (ne brzy ráno nebo pozdě večer, kdy byste tím mohli rušit i jiné osoby).
• Během pracovní činnosti se do prostředí dostává určité množství oleje potřebného pro mazání řetězu; používejte proto výhradně biodegradabilní oleje, specifické pro tento druh použití. Použití minerálního oleje nebo oleje pro motory způsobí vážné škody na životním prostředí.
• Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tento odpad nesmí být odhozen do běžného odpadu, ale musí být oddělen a odevzdán do příslušných sběrných středisek, která zajistí recyklaci materiálů.
• Důsledně dodržujte místní předpisy týkající se likvidace zbytkového materiálu.
• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko, které je v souladu s platnými místními předpisy.

Nevyhazujte elektrická zařízení do domovního odpadu. Podle Evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich eko-kompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce.

Po skončení životnosti akumulátorů provedte jejich likvidaci a věnujte přitom pozornost našemu životnímu prostředí. Akumulátor obsahuje materiál, který je

nebezpečný pro vás i pro životní prostředí. Je třeba jej odepnout a zlikvidovat samostatně ve sběrném středisku, které likviduje také akumulátory s ionty lithia.

Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opětovné použití. Opětovné použití recyklovaných materiálů pomáhá předcházet znečištění životního prostředí a snižuje poptávku po prvotníchách.

3. SEZNÁMENÍ SE STROJEM

3.1 POPIS STROJE A URČENÉ POUŽITÍ

Toto zařízení je lesnickým zařízením, konkrétně se jedná o akumulátorovou odvětvovací motorovou pilu, která byla navržena pro prořezávání a odvětvování, které se provádí přímo na stromě.

K hlavním částem stroje patří motor napájený z akumulátoru a vodicí lišta, která slouží k přenosu pohybu z motoru na ozubený řetěz, který slouží jako samotná pila.

Obsluha drží stroj oběma rukama s použitím přední i zadní rukojeti a může ovládat hlavní ovládací prvky tak, že se bude neustále zdržovat v bezpečné vzdálenosti od řezacího zařízení.

3.1.1 Určené použití

⚠ Tento speciální druh motorové pily byl navržen speciálně pro prořezávání stromů, a proto ji musí používat pouze zaškolený pracovník obsluhy, který využívá bezpečnou a pozorně navrženou pracovní metodu. Tato motorová pila je určena výhradně pro prořezávání stromů, a to v souladu s výše uvedenými podmínkami. Obecně je navržena pro použití oběma rukama, přesně jako běžná motorová pila. Některé národní předpisy mohou omezovat její použití.

Tento stroj byl navržen a vyroben pro:

– prořezávání a odřezávání korun stromů s vysokým kmenem;
– odřezávání keřů, kmenů nebo dřevěných trámů, jejichž průměr závisí na délce vodící lišty;
– výhradní řezání dřeva;
– použití jediným operátorem;

– výhradní použití kvalifikovanými pracovníky obsluhy, zaškolenými ohledně údržby stromů.

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen):

– úprava živých plotů;
- dřevorytectví;
– rozřezávání palet, beden a obalů jako takových;
– rozřezávání nábytku nebo čehokoli jiného, co by mohlo obsahovat hřebíky, šrouby nebo kovové díly jakéhokoli druhu;
– provádění řeznických prací;
– používání stroje pro řezání nedřevěných materiálů (plastové materiály, stavební materiály).
– používání stroje v úloze páky ke zvedání, posouvání nebo členění předmětů;
– používání stroje zajištěného na pevných držácích;
– použití jiných střihacích zařízení než jsou uvedeny v tabulce „Technické parametry“. Nebezpečí vážného zranění a ublížení na zdraví.
– používání stroje více než jednou osobou.

DÜLEŽITÁ INF. Nevhodné použití stroje bude mít za následek propadnutí záruky a odmitnutí jakékoliv odpovědnosti ze strany Výrobce, přičemž všechny náklady, které vyplývají ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob, ponese uživatel.

3.1.3 Druhy uživatelů

Toto zařízení je určeno k použití operátory vyškolenými pro údržbu stromů.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkci je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností.

Význam jednotlivých symbolů:

Upozornění! Před použitím stroje si přečtěte pokyny.

Upozornění! Tento stroj se v případě nesprávného použití může stát nebezpečným pro uživatele i pro jiné osoby.

Nebezpečí! Používejte chrániče sluchu, ochranné brýle a ochrannou přilbu.

Používejte ochranné rukavice a ochrannou obuv s protiskluzovou podrážkou!

Nebezpečí! Nevystavujte dešti ani vlhkosti.

Nebezpečí zpětného rázu (kick back)! Zpětný ráz vyvolává náhlý a nekontrolovatelný pohyb motorové pily směrem k obsluze. Vždy pracujte bezpečně. Používejte řetězy vybavené bezpečnostními články řetězu, které omezují zpětný ráz.

Upozornění! Nikdy nedržte při práci stroj pouze jednou rukou! Stroj uchopte pevně do obou rukou, abyste umožnili dokonalé ovládání stroje a snížili riziko zpětného rázu.

Používejte vhodné ochrany nohou-chodidel a rukou-ramen.

Tato motorová pila je vhodná výhradně pro pracovníky obsluhy zaškolené pro údržbu stromů (viz návod).

DÜLEŽITÁ INF. Poškozené výstražné štítky nebo výstražné štítky, které již nejsou čitelné, je třeba vyměnit. Požádejte o nové štítky ve vašem autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK

Na identifikačním štítku jsou uvedeny tyto údaje (obr. 1):

1. Úroveň akustického výkonu
2. Označení shody CE
3. Měsíc / Rok výroby
4. Typ stroje
5. Napájecí napětí a frekvence
6. Výrobní číslo
7. Název a adresa Výrobce
8. Kód výrobku
9. Délka vodicí lišty
10. Dvojitá izolace

Přepište identifikační údaje stroje na příslušná místa na štítku, který je uveden na zadní straně obalu.

DÜLEŽITÁ INF. Identifikační údaje uvedené na identifikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu.

DŮLEŽITÁ INF. Příklad prohlášení o shodě se nachází na posledních stranách návodu.

3.4 HLAVNÍ SOUČÁSTI

Stroj je složen z několika základních částí, které plní následující funkce (obr. 1)::

A. Motor: dodává pohyb střihacímu zařízení.
B. Přední rukojeť: nosná rukojeť, která se nachází v čelní části motorové pily. Drží se levou rukou.
C. Zadní rukojeť: nosná rukojeť, která se nachází v zadní části motorové pily. Drží se pravou rukou. Nacházejí se zde hlavní ovládací prvky pro přidávání plynu.
D. Přední ochranný kryt ruky: ochranné zařízení, které se nachází mezi přední rukojetí a ozubeným řetězem a slouží k ochraně ruky před zraněním v případě, že by došlo k jejímu sklouznutí z rukojeti. Tento ochranný kryt se používá jako zařízení pro aktivaci brzdy řetězu.
E. Úchytný bod: úchytné zařízení, které umožňuje připevnění motorové pily k lanu nebo řemenu, a to za účelem jejího uchycení prostřednictvím karabin k postroji obsluhy;
F. Vodicí lišta: slouží jako nosný i vodicí prvek ozubeného řetězu.
G. Ozubený řetěz: prvek určený pro řezání, který je tvořen unášecími články, vybavenými malými noži, nazvanými „zuby“, a bočními spoji, které jsou spojeny pomocí nýtů.
H. Zachycovač řetězu: bezpečnostní prvek, který zabraňuje nekontrolovaným pohybům ozubeného řetězu v případě jeho přetržení nebo uvolnění.
I. Zubová opěrka: zařízení nainstalované naproti montážnímu bodu vodicí lišty, které při styku se stromem nebo kmenem slouží jako opora.
J. Ochranný kryt zubové opěrky: ochranný kryt zubové opěrky, který se používá během manipulace, přepravy nebo skladování stroje. Před zahájením pracovní činnosti je třeba tento kryt sejmout.
K. Ochranný kryt vodicí lišty: ochranný kryt řetězové pily na vodicí liště, který se používá během manipulace, přepravy nebo skladování stroje.
L. Akumulátor: zařízení, které dodává elektrický proud nástroji; jeho parametry a pokyny k použití jsou popsány ve specifickém návodu.

M. Nabíječka akumulátorů (příslušenství na přání, odst. 15.2): zařízení, které se používá pro nabití akumulátoru.

4. MONTÁŽ

⚠ Bezpečnostní pokyny, jimiž je třeba se řídit během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

Z přepravních a skladovacích důvodů některé části stroje nejsou sestaveny přímo ve výrobním závodě. Pro jejich uvedení do provozu je třeba rozbalit jednotlivé části a namontovat je dle následujících pokynů.

⚠ Rozbalení a dokončení instalace musí být provedené na pevném a rovném povrchu s dostatečným prostorem pro pohybování stroje a obalů, a to vždy s použitím vhodných nástrojů. Nepoužívejte stroj dříve, než provedete pokyny oddílu "MONTÁŽ".

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí také komponenty pro montáz, uvedené v následující tabulce:

Vodicí lišta vybavena příslušným krytem

Ozubený řetěz

Klíč

Dokumentace

4.1.1 Rozbalení

1. Opatrně otevřete obal a dávejte pozor, abyste nepoztráceli součásti.
2. Přečtěte si dokumentaci, která se nachází v krabici, včetně tohoto návodu.
3. Vyjměte z krabice všechny nenamontované součásti.
4. Vyjměte stroj z krabice.
5. Krabici a obaly zlikvidujte v souladu s místní legislativou.

4.2 MONTÁŽ VODICÍ LIŠTY A OZUBENÉHO ŘETĚZU

⚠️ Při každé manipulací s vodicí lištou a řetězem používejte silné pracovní rukavice. Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a účinnost stroje; v případě pochybností se obraťte na Prodejce.

⚠️ Všechny uvedené úkony provádějte po vyjmutí akumulátoru.

Před montáží vodicí lišty se ujistěte, že není zařazena brzda řetězu (odst. 5.4).

1. S použitím klíče z výbavy odšroubujte matici (obr. 3. A) a odmontujte ochranný kryt řetězu (obr. 3. B), aby se umožnil přístup k hnací řetězce a k uložení vodicí lišty.
2. Namontujte vodící lištu (obr. 4. A) zasunutím závrtného šroubu (obr. 4. B) do drážky (obr. 4. C) a zatlačte ji směrem k zadní části těla stroje.
3. Zkontrolujte, zda se kolík napínáku řetězu (obr. 4.D) správně zasunul do příslušného otvoru ve vodicí liště; v opačném případě vhodně zasáhněte šroubovákem na šroubu napínáku řetězu (obr. 6.E) až do úplného zasunutí kolíku.
4. Nakloňte stroj kvůli usnadnění uložení řetězu kolem řetězky (obr. 5).
5. Namontujte řetěz (obr. 6.A) kolem hnací řetězky (obr. 6.B) a podél vedení vodicí lišty (obr. 6.C), dbejte přitom, aby byl zachován směr posuvu.

Směr posuvu řetězu

1. Když je hrot vodicí lišty vybaven vodicí řetězkou, dbejte, aby se unášecí články řetězu správně zasunuly do prostorů v řetězce (obr. 7).

2. Namontujte zpět ochranný kryt (obr. 8.A) bez úplného utažení matice.

3. Prostřednictvím šroubu napínáku řetězu (obr. 9.A) napněte řetěz až do dosažení správného napnutí (obr. 10).

4. Přidržte vodící lištu nadzvednutou a utáhněte na doraz matici ochranného krytu použitím klíče z výbavy (obr. 9.A).

4.2.1 Kontrola napnutí řetězu

Zkontrolujte napnutí řetězu. Řetěz je správně napnutý, když se při jeho uchopení v polovině vodicí lišty nedostanou unášecí články ven z vedení (obr. 10).

5. OVLÁDACÍ PRVKY

5.1 BEZPEČNOSTNÍ TLAČÍTKO (ZAPÍNACÍ / VYPÍNACÍ PRVEK)

Stisknutím tohoto tlačítka (obr. 12.A) se zapíná a vypíná elektrický obvod zařízení a rozsvěcuje se odpovídající LED (obr. 12.B).

• Jedna LED je rozsvícená: elektrický obvod stroje je zapnutý. Stroj je připraven k použití.
• Obě LED jsou rozsvícené: zařízení je v činnosti.
• Zhasnuté kontrolky: elektrický obvod stroje je vypnutý (VYP.).

DÜLEŽITÁ INF. Během přesunů nikdy nedržte prst na tlačítku, aby se zabránilo náhodným spuštěním.

Ikona „Upozornění“ (obr. 12.C) se rozsvítí v případě poruchy zařízení (přečtěte si tabulku pro identifikaci závad, odst. 14).

5.2 PÁKA K OVLÁDÁNÍ PLYNU

Umožňuje uvést do chodu řetěz.

Použití páky ovládání plynu (obr. 13.A) je možné pouze v případě, že bude současně stisknuta i pojistná páka plynu (obr. 13.B).

Sekací zařízení se zastaví automaticky po uvolnění páky ovládání plynu.

5.3 POJISTNÁ PÁKA PLYNU

Pojistná páka plynu (obr. 13.B) umožňuje použití páky ovládání plynu (obr. 13.A).

5.4 BRZDA ŘETĚZU

Jedná se o bezpečnostní brzdný systém, který zablokuje pohyb řetězu v případě pohybů dozadu (zpětných rázů) během pracovní činnosti. Ke zpětným rázům dochází následkem nevhodného dotyku hrotu vodicí lišty s prudkým pohybem vodicí lišty nahoru, v jehož důsledku ruka narazí do předního ochranného krytu (obr. 1.D). Pro vyřazení brzdy řetězu je třeba provést její manuální odblokování.

Zařazená brzda řetězu. Zařazení brzdy řetězu se provádí zatlačením predního ochranného krytu ruky úplně dopředu.

Vyřazená brzda řetězu. Vyřazení brzdy řetězu se provádí potažením předního ochranného krytu ruky úplně dozadu, směrem k tělu stroje, dokud neucítíte cvaknutí.

⚠️ V případě, že brzda řetězu nepracuje správně, nepoužívejte stroj a obraťte se na svého Prodejce za účelem potřebné kontroly.

6. POUŽITÍ STROJE

⚠ Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

DÜLEŽITÁ INF. Pokyny pro motor a akumulátor (je-li k dispozici) naleznete v příslušných návodech.

6.1 PŘÍPRAVNÉ ÚKONY

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce.

6.1.1 Kontrola akumulátoru

Zakupte si akumulátor s kapacitou vhodnou pro provozní potřeby a proved'te úplné nabití podle pokynů uvedených v návodu k akumulátoru. Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

- Před každým použitím: - zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.1.2 Doplnění oleje pro mazání řetězu

Před použitím stroje proved'te doplnění oleje pro mazání řetězu. Ohledně způsobu doplnění oleje a souvisejících opatření si přečtěte odst. 7.3).

6.1.3 Kontrola napnutí řetězu

Proved'te všechny uvedené úkony při vypnutém motoru.

⚠️ Použijte silné pracovní rukavice.

Zkontrolujte napnutí řetězu. Řetěz je správně napnutý, když se při jeho uchopení v polovině vodicí lišty nedostanou unášecí články ven z vedení (obr. 10).

Při napínání řetězu:

1. povolte matici ochranného krytu prostřednictvím klíče z výbavy;

2. prostřednictvím šroubu napínáku řetězu (obr. 9.A) napínejte řetěz až do dosažení správného napnutí;

1. přidržte vodící lištu nadzvednutou a utáhněte na doraz matici ochranného krytu použitím klíče z výbavy (obr. 11.A).

⚠️ Nepracujte s uvolněným řetězem, abyste nevyvolávali nebezpečné situace v případě uvolnění řetězu z vedení vodicí lišty.

DÜLEŽITÁ INF. Během prvního období použití (nebo po výměně řetězu) je třeba častěji provádět kontrolu z důvodu usednutí řetězu.

6.2 BEZPEČNOSTNÍ KONTROLY

Proved'te bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách.

⚠ Bezpečnostní kontroly proved'te před každým použitím.

⚠️ Každodenní kontrolu stroje proved'te před každým použitím, po pádu nebo po jiných nárazech z důvodu identifikace podstatných škod nebo vad.

6.2.1 Celková bezpečnostní kontrola

Předmět Výsledek
Rukojeti a ochranné kryty	Čisté, suché, bez stop oleje a mazacího tuku, správně a pevně uchycené ke stroji.
Šrouby na stroji a na noži	Řádně utažené (nepovolené)
Průchody chladicího vzduchu	Neucpané
Vodicí lišta Je namontována správně
Řetěz Nabroušený,	nepoškozený a neopotřebený, namontovaný a správně napnutý.
Ochranné kryty Neporušené, nepoškozené.
Akumulátor Žádné poškození jeho pláště a žádný průsak tekutiny

Stroj Žádné stopy po	poškození nebo opotřebení
Páka ovládání plynu, pojistná páka	Páky se musí pohybovat volně a nenásilně.
Zkušební uvedení do činnosti	Žádná poruchová vibrate. Žádný neobvyklý zvuk

6.2.2 Funkční zkouška stroje

Úkon Výsledek
Vložte akumulátor do jeho uložení (odst. 7.2.3).Stiskněte pojistné tlačítko.	Musí se rozsvítit modré světlo (zapnutý elektrický obvod) a řetěz se nesmí pohybovat.⚠️ Nepoužívejte zařízení, když se řetěz pohybuje; v tomto případě je třeba se obrátit na vašeho Prodejce.
Použijte páku ovládání plynu (bez stisknutí pojistné páky plynu).	Páka ovládání plynu zůstane zablokována.
Stiskněte pojistné tlačítko plynu a použijte páku ovládání plynu.	Páky se musí pohybovat volně a nenásilně. Řetěz se pohybuje.
Uvolněte páku ovládání plynu nebo stiskněte pojistné tlačítko.	Páka se musí automaticky a rychle vrátit do neutrální polohy.Musí dojít k zastavení řetězu.
KONTROLA BRZDY ŘETĚZU7. Uved’te stroj do činnosti (odst. 6.4 )8. Pevně uchopte rukojeti oběma rukama.9. Aktivujte páku ovládání plynu, aby se řetěz udržel v pohybu, a posuňte dopředu přední ochranný kryt ruky použitím hřbetu levé ruky (odst. 5.4)
	3. Musí dojít k okamžitému zastavení řetězu. Po zastavení řetězu uvolněte páku plynu a vyřad’te brzdu řetězu (odst. 5.4).

⚠️ Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, nepoužívejte

stroj! Obrat'te se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.

6.3 PŘÍPRAVA MOTOROVÉ PILY K POUŽITÍ NA STROMĚ

Motorová pila musí být vybavena plochým řemenem s koncovými podélnými otvory, který je vhodný pro připojení k řemenovému postroji obsluhy.

1. Připevněte plochý řemen s koncovými podélnými otvory na úchytný bod (obr. 14.A) v zadní části motorové pily.
2. Použijte karabiny vhodné pro úmožnění nepřímého (prostřednictvím plochého řemenu s koncovými podélnými otvory) a přímého (na úchytném bodu motorové pily) připevnění motorové pily k postroji řemenu obsluhy.
3. Ujistěte se, že je elektrický obvod vypnutý (zhasnutá světla) (obr. 12.B).
4. Ujistěte se, že je zařazená brzda řetězu (odst. 5.4).
5. Podejte stroj obsluze, která se nachází na stromě.

⚠ Ujistěte se, že je motorová pila při podávání obsluze, která pracuje na stromě, připojena bezpečným způsobem a ujistěte se, že je připevněna k řemenovému postroji před jejím odepnutím z použité výbavy, a to za účelem jejího zvedání.

1. Zajistěte motorovou pilu o specifický úchytný bod na postroji obsluhy (obr. 16). Úchytné body mohou být středové (přední nebo zadní)nebo boční:
   – tam, kde je to možné, připojte motorovou pilu k zadnímu středovému bodu (obr. 15.A), abyste zabránili kolizi s lany pro lezení a pro nesení hmotnosti na zádech obsluhy (obr. 17).

POZNÁMKA Možnost přímého připevnění motorové pily k řemenovému postroji snižuje riziko poškození výbavy během pohybů kolem stroje.

⚠️ Když je motorová pila připevněna k postroji, musí být vždy udržována ve vypnutém stavu.

DŮLEŽITÁ INF. Během přesunu motorové pily z jednoho úchytného bodu na druhý se před odepnutím z předchozího úchytného bodu ujistěte, že je stroj zajištěn v nové poloze.

6.4 UVEDENÍ DO CHODU

1. Odložte ochranný kryt vodicí lišty (obr. 1.K) a ochranný kryt zubové opěrky (obr. 1.J) (je-li součástí).
2. Ujistěte se, že se vodicí lišta a řetěz se nedotýkají terénu ani jiných předmětů.
3. Vložte akumulátor správně do jeho uložení (odst. 7.2.3).
4. Stiskněte pojistné tlačítko (modré světlo) (obr. 12.A).
5. Použijte pojistnou páku plynu (obr. 13.B) a páku ovládání plynu. (obr. 13. A).

Před realizací prvního skácení nebo odvětvení stromu je vhodné:

– absolvovat specifický výcvik pro použití zařízení tohoto druhu;
– důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu;
– nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání.

Při použití stroje postupujte níže uvedeným způsobem:

• Před aktivací ovládání plynu vždy vyřad'te z činnosti brzdu řetězu.
• Během práce se musí stroj vždy držet pevně oběma rukama, s levou rukou na přední rukojeti a pravou rukou na zadní rukojeti, bez ohledu na to, zda je stroj obsluhován levákem nebo pravákem.

⚠️ V případě zablokování řetězu během práce okamžitě zastavte stroj.

POZNÁMKA Během práce je akumulátor chráněn proti úplnému vybití ochranným zařízením, které vypne stroj a zablokuje jeho činnost.

6.5.1 Kontroly, které je třeba provádět během pracovní činnosti

6.5.1.a Kontrola napnutí řetězu

Během práce je řetěz vystaven postupnému prodloužení, a proto je třeba opakovaně kontrolovat jeho napnutí (odst. 6.1.3).

6.5.1.b Kontrola prítékání oleje

DŮLEŽITÁ INF. Nepoužívejte stroj bez mazání!

⚠️ Pří příležitosti kontroly přitékání oleje se ujistěte, zda je správně umístěna vodicí lišta a řetěz.

Nastartujte motor (odst. 6.A) a zkontrolujte, zda je olej distribuován po řetězu naznačeným způsobem (obr. 18).

6.6 LESNICKÉ PRÁCE

6.6.1 Odvětvování stromu

⚠️ Ujistěte se, že se v prostoru, kam budou větve padat, nenacházejí žádné předměty ani osoby. ⚠️ Pří pracích prořezávání ve výšce, s pomocí lana a řemenového postroje důsledně dodržujte pokyny uvedené v odst. 6.7.

1. Postavte se z opačné strany vůči větvi, kterou hodláte odříznout.
2. Začněte od spodních větví a postupujte směrem k nejvyšším.
3. Proved'te první zářez zespodu směrem nahoru (obr. 19.A). Dokončete odvětvování řezáním shora dolů, v souladu s uvedeným obrázkem (obr. 19.B).

6.6.2 Kácení stromu

DÜLEŽITÁ INF. Když dvě nebo více osob současně provádí operace rozřezání a kácení, uvedené operace by se měly provádět v odlišných prostorách, oddělených bezpečnostní vzdáleností, která se rovná nejméně 2,5násobku výšky káceného stromu. Nekácejte stromy v případě, že existuje riziko ohrožení osob, nárazu do elektrického vedení nebo způsobení jakékoli materiální škody. V případě, že strom přijde do styku s vedením rozvodu elektrické energie, je vhodné to okamžitě oznámit podniku odpovědnému za danou síť.

Před zahájením kácení:

– vezměte v úvahu přirozený sklon stromu, část s většími větvemi a směr větru, abyste vyhodnotili způsob, jak bude strom padat;
– odstraňte ze stromu nečistoty, kameny, kusy kůry, hřebíky, kovové spoje a dráty;
– uvolněte prostor kolem stromu a najděte si stabilní místo, abyste měli při kácení pevný postoj;
– připravte si vhodné únikové cesty, zbavené překážek; únikové cesty musí

být připraveny přibližně pod úhlem 45° ve směru opačném vůči směru padání stromu (obr. 20) a musí umožnit obsluze, aby se vzdálila do bezpečného prostoru, který se nachází ve vzdálenosti rovnající se přibližně 2,5násobku výšky káceného stromu; – Zdržujte se na horní straně terénu, na který se pravděpodobné odkutálí nebo dopadne strom po skácení.

• Zářez ve spodní části

1. Postavte se napravo od stromu, za motorovou pilu.
2. Provedte vodorovný zářez do 1/3 průměru stromu, kolmo na směr pádu (obr. 21.A).

• Zadní zářez vedoucí ke skácení

1. Proved'te zadní zářez vedoucí ke skácení na úrovni nejméně 5 cm nad vodorovným zářezem (obr. 22.B).

2. Proved'te zadní zářez vedoucí ke skácení tak, aby zůstal dostatek dřeva, které bude sloužit jako „závěs“ (obr. 22.C). Dřevo závěsu zabrání zkroucení stromu a jeho pádu v nesprávném směru. Neprovádějte řezy vedoucí závěsem.

3. Bez vytažení vodicí lišty postupně snižujte tloušťku závěsu, dokud strom nespadne.

4. Když existuje riziko, že strom nespadne v požadovaném směru, nebo kdyby se mohl převážit dozadu a ohnout ozubený řetěz, zastavte řezání ještě před dokončením zadního řezu vedoucího ke skácení a použijte dřevěné, plastové nebo hliníkové klíny (obr. 23. D) k otevření řezu. Údery kladivem na klíny zajistěte pád stromu podél požadované čáry pádu.

5. Když strom začne padat, vyjměte stroj z řezu a zastavte jeho chod (odst. 6.9), uložte jej na zem a přejděte po určené únikové stezce. Je třeba dávat pozor na pád větví z výšky a dále je třeba dávat pozor, kam stoupáte.

6.6.3 Odvětvení stromu

Odvětvení znamená odstranění větví pokáceného stromu.

⚠️ Dávejte pozor na opěrné body větve na terénu, na možnost jejího napružení, na směr, kterým se může větev vymrštit během řezání, a na možnou nestabilitu stromu po odříznutí větve.

Při odvětvování je třeba ponechat spodní, největší větve kvůli opoře kmene na zemi. Odstraňte malé větve jediným tahem (obr. 24.A).

Je lépe řezat napnuté větve a postupovat směrem zespodu nahoru, aby se zabránilo ohnutí řetězové pily (obr. 24.B).

6.6.4 Rozřezání kmene

Rozdělit znamená rozřezat kmen po jeho délce.

Důležité je ujistit se, že je váš postoj pevný a že je vaše hmotnost rovnoměrně rozdělena na obě nohy. Dle možností nadzvedněte kmen a podepřete jej větvemi, dalšími kmeny nebo špalky.

Rozřezání kmene stromu je usnadněno použitím zubové opěrky (obr. 1. I):

1. Zapíchněte zubovou opěrku do kmene a opřením motorové pily o zubovou opěrku proved'te se strojem pohyb ve tvaru půloblouku, který umožní vodicí liště vniknout do dřeva (obr. 25);

2. zopakujte uvedený úkon tolikrát, kolikrát bude třeba, a změňte přitom opěrný bod zubové opěrky.

Když se kmen uloží tak, že se opírá po celé své délce, bude se řezat shora (horní dělení) (obr. 26.A).

– Nařízněte kmen přibližně do poloviny jeho průměru, otočte jej a dokončete řezání z opačné strany.

- Kmen opřený pouze na jednom konci

Když je kmen opřený pouze na jednom konci:

– odřežte 1/3 průměru zespodu (spodní dělení) (obr. 27.A);

– poté je třeba provést závěrečný řez, a to tak, že budete provádět horní dělení, dokud nedojdete k prvnímu řezu (obr. 27.B).

- Kmen opřený na obou koncích

Když je kmen opřený na obou koncích: – odřežte 1/3 průměru počínaje horní částí (horní dělení) (obr. 28.A); – poté je třeba provést závěrečný řez, a to tak, že budete provádět dělení spodních 2/3, dokud nedojdete k prvnímu řezu (obr. 28.B).

- Kmen na svahu

Při dělení kmene na svahu je třeba, abyste se nacházeli na horní straně (obr. 29).

Během uvedeného úkonu, když se dokončuje řez, je třeba z důvodu udržování kontroly snížit tlak na řezání, aniž by se povoloval úchop rukojetí stroje. Je třeba zabránit tomu, aby se stroj dostal do styku se zemí.

6.7 PRÁCE PROŘEZÁVÁNÍ VE VÝŠCE S POMOCÍ LANA A ŘEMENOVÉHO POSTROJE

DÜLEŽITÁ INF. Tato kapítola popisuje pracovní postupy pro snížení rizika ublížení na zdraví motorovými pilami, které slouží k prořezávání při práci ve výškách, s pomocí lana a řemenového postroje. Nepovažuje se za náhradu formálního zaškolení. Základní pokyny poskytnuté v příloze představují pouze příklady správného použití. Je vhodné vždy dodržovat národní zákony a předpisy.

6.7.1 Použití motorové pily dvěma rukama

Použití motorové pily dvěma rukama umožňuje:

– mít motorovou pilu pevně uchopenou v případě zpětného rázu;
– kontrolu motorové pily, která umožňuje snížit pravděpodobnost styku s lany pro lezení a s tělem obsluhy;
– zaujmout bezpečnou pracovní polohu, která umožňuje vyhnout se ztrátě kontroly, která by mohla vést ke styku s motorovou pilou (neúmyslný pohyb během činnosti motorové pily).

Pro umožnění uchopení motorové pily oběma rukama platí základní pravidlo, podle kterého se obsluha musí při práci s motorovou pilou vždy snažit zaujmout bezpečnou polohu:

– na úrovni boků pro řezání ve vodorovném směru nebo
– na úrovni sluneční pleteně pro řezání ve svislém směru.

• Když obsluha pracuje v blízkosti svislých kmenů, s omezenou boční sílou, která působí na pracovní polohu, pro uchování bezpečné pracovní polohy stačí dobré opření.
• Když se obsluha vzdálí od kmene, boční síly se zvýší a tudíž je zapotřebí, je zrušit nebo je potlačit jedním z níže uvedených postupů:
  – přesměrovat hlavní lano prostřednictvím přídavného kotvícího bodu;
  – použít plochý řemen s koncovými podélnými otvory, seřizovatelný přímo z postroje v přídavném kotvícím bodě (obr. 30);
• Dosažení dobrého opření v pracovní poloze může být usnadněno použitím dočasné konzoly, vytvořené z kruhového třmene, do kterého lze vložit chodidlo. (obr. 31).

6.7.2 Použití motorové pily jednou rukou

⚠️ Nepracujte jednou rukou, když se nacházíte v nestabilní poloze

nebo když upřednostníte motorovou pilu před ruční pilou pro řezání hrotů větve s malým průměrem.

Motorová pila pro prořezávání musí být používaná jednou rukou pouze když:

• obsluha nedokáže zaujmout takovou pracovní polohu, která mu umožňuje používat obě ruce,
• je zapotřebí zachovat (udržet) si vlastní polohu s použitím jedné ruky,
• je zapotřebí provést řez, který vyžaduje úplné prodloužení (natažení) horní končetiny obsluhy, mimo čáry těla obsluhy (obr. 32).

Obsluha nikdy nesmí:

• řezat s prostorem zpětného rázu, který odpovídá hrotu vodící lišty motorové pily;
  • „držet a řezat“ řezané části;
• pokoušet se uchopit padající části.

6.8 RADY PRO POUŽITÍ

DŮLEŽITÁ INF. Zastavte stroj

(odst. 6.9) během přesunů mezi jednotlivými pracovními prostory.

⚠️ V případě zablokování řetězu během práce okamžitě zastavte stroj.

Když během prořezávání ve výšce (prováděného s pomocí lana a řemenového postroje) dojde k zaseknutí motorové pily, obsluha musí:

1. ihned zastavit stroj;
2. uchytit jej bezpečným způsobem na část větve mezi řezem a kmenem nebo na lano oddělené od nástroje;
3. dle potřeby vytáhnout motorovou pilu z provedeného řezu nadzvednutím větve;
4. dle potřeby použít ruční pilu nebo druhou motorovou pilu pro uvolnění zaseknuté motorové pily, a to provedením řezu ve vzdálenosti minimálně 30 cm od zaseknuté motorové pily. Řezy pro její uvolnění je třeba provést směrem ke hrotu větve (tj. mezi zaseknutou motorovou pilou a hrotem větve, a ne mezi kmenem a zaseknutou motorovou pilou). Tímto způsobem se zabrání unášení motorové pily spolu s částí větve, která je odřezaná, což by vedlo k další komplikaci situace.

6.9 ZASTAVENÍ

Pro zastavení stroje:

1. Uvolněte páku ovládání plynu (obr. 13.A).
2. Stiskněte pojistné tlačítko a vypněte elektrický obvod (zhasnuté světlo) (obr. 12.A).

⚠️ Po uvolnění páky ovládání plynu je třeba několik sekund na zastavení ozubeného řetězu.

Vždy stroj vypněte:

– během přesunů mezi jednotlivými pracovními prostory.

⚠️ Během přesunů nikdy nedržte prst na pojistném tlačítku, aby se zabránilo náhodným spuštěním.

6.10 PO POUŽITÍ

1. Odepněte akumulátor z jeho uložení a nechte jej nabít (odst. 7.2.2).
2. Namontujte ochranný kryt vodicí lišty.
3. Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor.
4. Povolte upevňovací matici vodicí lišty za účelem snížení napnutí řetězu.
5. Důkladně vyčistěte stroj od prachu a úlomků a odstraňte z řetězu jakékoli zbytky pilin nebo nánosů oleje (odst. 7.4).
6. Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky.

DÜLEŽITÁ INF. Vyjměte akumulátor (odst. 7.2.2) a nasad'te ochranný kryt vodicí lišty pokaždé, když se stroj nepoužívá nebo když je ponechán bez dozoru.

7. BĚŽNÁ ÚDRŽBA

7.1 VŠEOBECNÉ INFORMACE

⚠ Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

⚠️ Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• zastavte stroj;
• Vyčkejte na zastavení řetězu.
• Vyjměte akumulátor z jeho uložení.
• Nasad'te ochranný kryt vodicí lišty s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na řetězu.
• Počkejte, až motor dostatečně vychladne.
• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.

• Intervaly údržby a jednotlivé úkony jsou shrnuty v tabulce „Tabulka údržby“. Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Provedte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první.

• Použití neoriginálních náhradních dílů a příslušenství a/nebo jejich nesprávná montáž by mohly mít negativní dopad na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě nehody, ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky.
• Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci.

DÜLEŽITÁ INF. Všechny úkony údržby a seřizování, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem.

7.2 AKUMULÁTOR

7.2.1 Výdrž akumulátoru

Výdrž akumulátoru je podmíněna zejména:

a. faktory prostředí, které způsobují vyšší spotřebu energie:
– kácení příliš velkých stromů a stromů s příliš velkými větvemi;
b. chování obsluhy, kterému by se bylo třeba vyhnout:
– časté zapínání a vypínání během pracovní činnosti; – použití nevhodné techniky řezání vzhledem k plánované pracovní činnosti (odst. 6.6, odst. 6.7);

• řezat dřevo, když je suché;
• použít co nejvhodnější techniku s ohledem na pracovní činnost, která má být provedena.

V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba:

- zakoupit druhý standardní akumulátor a okamžitě vyměnit vybitý akumulátor a to bez ohrožení plynulosti použití,

7.2.2 Vyjmutí a nabití akumulátoru

1. Stiskněte tlačitko, které se nachází na akumulátoru (obr. 14.A), a vyjměte jej (obr. 14.B);
2. vložte akumulátor (obr. 33.A) do jeho uložení v nabíječce akumulátoru (obr. 33.B);
3. Připojte nabíječku akumulátoru do zásuvky elektrické (obr. 33.C) sítě s napětím odpovídajícím napětí uvedenému na štítku.
4. Proved'te kompletní nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru/nabíječce akumulátorů.

POZNÁMKA Akumulátor je vybaven ochranou, která zabrání jeho nabití, když se hodnota teploty nenachází v rozsahu od 0 do 45 °C.

POZNÁMKA Akumulátor může být nabit kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru do stroje

Po dokončení nabíjení:

1. Odepněte akumulátor (obr. 34.A) z jeho uložení v nabíječce akumulátoru (zabraňte jeho dlouhodobému udržování ve stavu nabíjení po nabití);
2. Odpojte nabíječku akumulátorů od elektrické sítě (obr. 34.B);
3. vložte akumulátor (obr. 14.B) do jeho uložení tak, že jej zatlačíte na doraz, dokud neuslyšíte „kliknutí“, při kterém dojde k zajištění akumulátoru v určené poloze a k sepnutí elektrického kontaktu;

7.3 DOPLNĚNÍ HLADINY V NÁDRŽI NA OLEJ ŘETĚZU

POZNÁMKA V blízkosti uzávěru nádrže na olej řetězu (obr. 35. A) se nachází níže uvedený symbol:

Nádrž na olej řetězu

DÜLEŽITÁ INF. Používejte výhradně specifický olej pro motorové pily nebo adhezní olej pro motorové pily. Nepoužívejte olej s obsahem nečistot, abyste nezanesli filtr v nádržce a abyste zabránili trvalému poškození olejového čerpadla.

Použití oleje dobré kvality je základem pro dosažení účinného mazání řezného ústrojí pily;

použitý nebo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty.

DÜLEŽITÁ INF. Nikdy neuvádějte do činnosti řetěz bez dostatečného množství oleje, aby nedošlo k poškození motorové pily a k ohrožení bezpečnosti.

Zkontrolujte množství oleje v motorové pile prostřednictvím indikátoru hladiny oleje (obr. 35.B).

Když je hladina oleje nízká, doplňte olej dle níže uvedeného postupu:

1. Odšroubujte a sejměte uzávěr (obr. 35. A) z nádrže na olej.
2. Nalijte olej do nádrže a zkontrolujte jeho hladinu prostřednictvím příslušného indikátoru (obr. 35.B).
3. Ujistěte se, že se během plnění nedostanou do nádrže nečistoty.
4. Nasad'te zpět uzávěr a zašroubujte jej.

7.4 ČIŠTĚNÍ

7.4.1 Čištění stroje a motoru

Po ukončení každé pracovní činnosti důkladně očistěte stroj od prachu a úlomků.

• Abyste snížili riziko požáru, udržujte stroj, zejména motor, bez zbytků listí, větví nebo přebytečného mazacího tuku.
• Po každém použití vyčistěte stroj čistým hadrem, navlhčeným v neutrálním čisticím prostředku.
• Odstraňte jakoukoli stopu vlhkosti jemným a suchým hadrem. Vlhkost může způsobit riziko zásahu elektrickým proudem.
• Nepoužívejte agresivní čisticí prostředky ani rozpouštědla pro čištění plastových součástí nebo rukojetí.
• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických komponentů.
• Aby se zabránilo přehřátí a poškození motoru nebo akumulátoru, vždy se ujistěte, že jsou mřížky pro nasávání chladicího vzduchu čisté a že nejsou ucpané nečistotami.

7.4.2 Čištění řetězu

Po každém použití odstraňte z řetězu všechny zbytky pilin nebo nánosů oleje.

V případě výrazného znečištění nebo nalepení živice odmontujte řetěz a na několik hodin jej uložte do nádoby se specifickým čisticím prostředkem. Poté jej opláchněte čistou vodou a před jeho zpětnou montáží na stroj jej ošetřete vhodným antikorozním sprejem.

7.5 ZACHYCOVAČ ŘETĚZU

Před každým použitím zkontrolujte stav zachycovače řetězu (obr. 1. H) a v případě, že je poškozen, jej uved’te do bezchybného stavu.

7.6 MAZACÍ OTVORY STROJE A VODICÍ LIŠTY

Před každodenním použitím odmontujte ochranný kryt (odst. 4.2), odmontujte vodicí lištu a zkontrolujte, zda mazací otvory stroje (obr. 36. A) a vodicí lišty (obr. 36. B) nejsou ucpané.

7.7 UPEVŇOVACÍ MATICE A ŠROUBY

• Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.
• Pravidelně kontrolujte, zda jsou rukojeti řádně upevněny.

8. MIMOŘÁDNÁ ÚDRŽBA

8.1 KOVOVÝ PÁS BRZDY ŘETĚZU

U vašeho Prodejce nechte jednou měsíčně zkontrolovat neporušenost kovového pásu, který obepíná buben spojky. Pás musí být vyměněn, když je opotřebován nebo zdeformován.

8.2 HNACÍ ŘETĚZKA ŘETĚZU

Pravidelně nechte u vašeho Prodejce zkontrolovat stav řetězky a nahrad'te ji v případě, že její opotřebení překročí přijatelné mezní hodnoty.

Nenasazujte nový řetěz na opotřebenou řetězku a opačně.

8.3 ÚDRŽBA OZUBENÉHO ŘETĚZU

⚠️ Z bezpečnostních důvodů a ve snaze o zachování účinnosti je velmi důležité, aby byly řezací zařízení řádně nabroušené.

Při každé manipulaci s vodicí lištou a řetězem používejte silné pracovní rukavice.

Nabroušení řetězu je potřebné, když:

– Mají piliny podobu prachu.
– Řezání vyžaduje použití větší síly.
– Řez není přímočarý.
– Dochází ke zvýšení vibrací.

Když řetěz není dostatečně nabroušen, zvýší se riziko zpětného rázu (kick back).

DÜLEŽITÁ INF. Doporučuje se svěřit nabroušení řetězu specializovanému centru, protože se provádí s použitím příslušných zařízení, která zajišťují minimální odstranění materiálu a konstantní nabroušení všech řezných zubů.

8.3.1 Výměna ozubeného řetězu

Řetěz je třeba vyměnit, když:

– se délka řezného břitu sníží na 5 mm nebo méně;
– se nadměrně zvýší vůle spojovacích článků na nýtech;
– je řezání pomalé a opakovaná broušení jej nezlepšují; je řetěz opotřebený.

DŮLEŽITÁ INF. Po výměně řetězu je třeba provádět kontrolu jeho napnutí častěji z důvodu usednutí řetězu.

8.4 ÚDRŽBA VODICÍ LIŠTY

POZNÁMKA Všechny operace týkající se vodicí lišty jsou práce, které ke své dokonalé realizaci vyžadují specifické znalosti a použití příslušných zařízení; proto z bezpečnostních důvodů požádejte o jejich provedení vašeho Prodejce.

Abyste zabránili nesouměrnému opotřebení vodicí lišty, je vhodné ji pravidelně obracet.

Pro udržení účinnosti vodicí lišty:

1. namažte příslušnou stříkačkou (není součástí výbavy) ložiska vodicí řetězky (je-li součástí);
2. vyčistěte drážku vodicí lišty příslušnou škrabkou (není součástí výbavy) (obr. 37.A);
3. vyčistěte mazací otvory (obr. 37.B);
4. plochým pilníkem odstraňte oťřepy z boků a vyrovnejte případné nerovnosti mezi vodicími drážkami.

8.4.1 Výměna vodicí lišty

Vodicí lištu je třeba vyměnit, když:

– je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna);
– je vnitřní stěna vodicí drážky opotřebena natolik, že naklání řetěz na bok.

9. SKLADOVÁNÍ

9.1 SKLADOVÁNÍ STROJE

Když je třeba stroj uskladnit:

1. vyjměte akumulátor z jeho uložení a nechte jej nabít;
2. nasad'te ochranný kryt vodicí lišty;
3. Počkejte, až motor dostatečně vychladne.
4. proved'te vyčištění (odst. 7.4).

5. Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.

6. Stroj skladujte:

7. v suchém prostředí;
   – chráněn před povětrnostními vlivy;
   – na místě, které není přístupné dětem.
   – Před uskladněním stroje se ujistěte, že jste vyjmuli klíče a odložili nářadí použité při údržbě.

9.2 SKLADOVÁNÍ AKUMULÁTORU

Akumulátor je třeba uchovávat ve stínu, v chladu a v prostředích bez výskytu vlhkosti.

POZNÁMKA V případě delší nečinnosti nabijte akumulátor každé dva měsíce, aby se prodloužila jeho životnost.

10. MANIPULACE A PŘEPRAVA

Při příležitosti každé manipulace se strojem, jeho zvedání, přepravě nebo naklánění:

• zastavte stroj;
• Vyčkejte na zastavení řetězu.
• vyjměte akumulátor z jeho uložení a nechte jej nabít;
• nasad'te ochranný kryt vodicí lišty;
• Počkejte, až motor dostatečně vychladne.
• použijte silné pracovní rukavice;
• uchopte stroj výhradně za rukojeti a nasměrujte vodicí lištu v opačném směru vůči směru přepravy.

Při přepravě stroje na kamionu je třeba:

- zajistěte vhodně stroj lany nebo řetězy.

- umístěte stroj tak, aby nepředstavoval pro nikoho nebezpečí;

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou

popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných organizací nebo úkony prováděné nekvalifikovaným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.
• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specificky pro dané stroje.
• Neoriginální náhradní díly a příslušenství nejsou schváleny a jejich použití způsobí propadnutí záruky.
• Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.

12. ZÁRUČNÍ PODMÍNKY

Záruka se vztahuje na všechny vady materiálu a na výrobní vady. Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní dokumentací.
• Nepozorností.
• Nevhodným nebo nedovoleným použitím a montáží.
• Použitím neoriginálních náhradních dílů.
• Použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem.

Záruka se dále nevztahuje na:

• Běžné opotřebení spotřebních materiálů jako řezací zařízení a pojistné šrouby.
• Běžné opotřebení.

Kupující je chráněn vlastními národními zákony. Práva kupujícího vyplývající z vlastních národních zákonů nejsou nijak omezena touto zárukou.

13. TABULKA ÚDRŽBY

Úkon údržby Interval Odstavec
	Poprvé Následně každých
STROJ
Kontrola všech upevnění	- Před	každým použitím 7.7
Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků	- Před	každým použitím 6.2
Kontrola zachycovače řetězu	- Před	každým použitím 7.5
Celkové vyčištění a kontrola	- Po každém použití 7.4
Čištění řetězu	- Po každém použití 7.4.2
Kontrola mazacích otvorů stroje a vodicí lišty	- Před	každým použitím 7.6
Kontrola kovového pásu brzdy řetězu	- 1krát	měsíčně 8.1 *
Kontrola hnací řetězky řetězu	- 1krát	měsíčně 8.2 *
Údržba řetězu	-- 8.3 *
Údržba vodicí lišty	--	8.4
Doplnění hladiny oleje pro mazání řetězu	-	Před každým použitím	7.3

* Úkony, které musí být provedeny vaším Prodejcem nebo autorizovaným Střediskem servisní služby

14. IDENTIFIKACE ZÁVAD

ZÁVADA	PRAVDĚPODOBNÁ PŘÍČINA	ŘEŠENÍ
1. Při stisknutí pojistného tlačítka nedojde k rozsvícení modrého podsvícení	Chybí akumulátor nebo není správně vložený	Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3)
2. Při stisknutí pojistného tlačítka nedojde k rozsvícení modrého podsvícení a rozsvítí se ikona „Upozornění“	Vybitý akumulátor Zkontrolujte stav nabitíakumulátoru a dle potřeby jej dobijte (odst. 7.2.2).
3. Při stisknutí pojistného tlačítka během stisknutí páky ovládání plynu a pojistné páky plynu nedojde k uvedení motoru do chodu a rozsvítí se ikona „Upozornění“.	Nesprávný postup při startování Ríd’te se pokyny (viz kap. 6.4)
	Akumulátor není správně vložený	Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3)
	Poškozený stroj Nepoužívejte stroj, Vyjměte akumulátor a Obraťte se na Středisko servisní služby.
5. Motor se zastaví během pracovní činnosti a pojistné tlačítko bliká	Vybitý akumulátor Zkontrolujte stav nabitíakumulátoru a dle potřeby jej dobijte (odst. 7.2.2).
6. Při stisknutí pojistného tlačítka plynu a použití páky ovládání plynu se řetěz netočí	Příliš napnutý řetěz Obnovte správné napnutířetězu (odst. 6.1.3).
	Problémy s vodicí lištou a řetězem	Zkontrolujte, zda se řetěz pohybuje volně a zda vedení vodicí lišty nejsou deformována (odst. 8.3, 8,4).
	Poškozený stroj. Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a Obraťte se na Středisko servisní služby.
7. Dochází k přehřívání řetězu na koncové části vodicí lišty a k úniku kouře.	Příliš napnutý řetěz Obnovte správné napnutířetězu (odst. 6.1.3).
	Nádrž na mazací olej je prázdná.	Doplňte mazací olej do nádrže (odst. 7.3).
8. Činnost motoru je nepravidelná nebo chybí výkon při zátěži	Problémy s vodicí lištou a řetězem	Zkontrolujte, zda se řetěz pohybuje volně a zda vedení vodicí lišty nejsou deformována.
9. Nevychází olej	Byl použit nekvalitní olej Při vychladlém motoru vypusťte nádrž, vyčistěte samotnou nádrž i potrubí čisticím prostředkem a vyměňte olej.
	Ucpané mazací otvory Vyčistěte je (kap. 7.6)
10. Stroj zasáhl cizí předmět.	Poškození nebo povolené součásti.	Zastavte stroj (kap. 6.9).Zkontrolujte případná poškození.Zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte.Nechte provést kontroly, výměny nebo opravy v autorizovaném servisním středisku.
11. Nadměrný hluk a/nebo vibrace během pracovní činnosti	Povolené nebo poškozené součásti	Zastavte stroj, vyjměte akumulátor a:– zkontrolujte vzniklé škody;– zkontrolujte, zda některé součásti nejsou uvolněné,a dle potřeby je utáhněte;– zajistěte opravu poškozených součástí nebo jejich výměnu za součásti s obdobnými charakteristikami.
12. Ze stroje vychází během jeho použití kouř	Poškozený stroj Nepoužívejte stroj.	Okamžitě zastavte stroj,vyjměte akumulátor aObrat’te se na Středisko servisní služby.
13. Autonomie akumulátoru je nedostatečná	Náročné podmínky použití s vyšším proudovým odběrem	Proved’te optimalizaci použití (odst. 7.2.1)
	Nedostačující akumulátor s ohledem na provozní nároky	Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 7.2.1)
	Pokles kapacity akumulátoru Zakupte si nový akumulátor
14. Nabíječka akumulátoru neprovádí nabíjení akumulátoru	Akumulátor není správně vložen do nabíječky akumulátoru	Zkontrolujte, zda je vložení správné (odst. 7.2.2)
	Nevhodné podmínky prostředí Proved’te nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumulátoru)
	Znečištěné kontakty Očistěte kontakty
	Chybí napětí pro nabíječku akumulátoru	Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sitě proud
	Vadná nabíječka akumulátoru Proved’te výměnu s použitím originálního náhradního dílu
		Pokud problém přetrvává, nahlédněte do návodu akumulátoru/nabíječky akumulátoru.

Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na vašeho Prodejce.

15. VOLITELNÉ PŘÍSLUŠENSTVÍ

15.1 AKUMULÁTORY

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním nárokům. (obr. 38). Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

15.2 NABÍJEČKA AKUMULÁTORU

Zařízení, které se používá pro nabití akumulátoru (obr. 39).

15.3 TYČE A ŘETĚZY

V „Tabulce pro správnou kombinaci vodicí lišty a řetězu“ jsou uvedeny všechny možné kombinace vodicí lišty s řetězem. Stejná tabulka poskytuje také údaje o řetězech a vodicích homologovaných lištách pro každý stroj.

V úloze náhradních dílů používejte výhradně vodicí lišty a řetězy uvedené v tabulce. Použití neschválených kombinací může způsobit vážná ublížení na zdraví a škody na stroji.

⚠ Vzhledem k tomu, že aplikace a použití vodicí lišty a řetězu představují úkony prováděné uživatelem zcela dle jeho vlastního uvážení, ponese také odpovědnost za následné škody jakéhokoli druhu, které by mohly vyplývat z těchto úkonů. V případě pochybností nebo nedostatečné znalosti specifičnosti každé vodící lišty je třeba se obrátit na svého prodejce nebo na specializované zahradnické středisko.

INDHOLDSFORTEGNELSE

1. GENERELLE OPLYSNINGER....1
2. SIKKERHEDSFORSKRIFTER 2
3. KEND DIN MASKINE 6

CS • Obsah a obrázky v tomto návodu k použití byly zpracovány jménem společnosti ST. S.p.A. a jsou chráněny autorským právem – Reprodukce či nepovolené pozměňování tohoto dokumentu, a to i částečné, je zakázáno.
