ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PR 500 Li 48 ALPINA

Αλυσοπρίονο φορητό με μπαταρία ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ ΠΡΟΣΟΧΗ: πριν χρησιμοποιησετε το μηχανημα, διαβαστε προσεκτικα το παρον εγχειριδιο.

ΕΛΛΗΝΙΚΑ - Μεταφραση των πρωτοτυπων οδηγιων

[4] Μέγιστη ταχύτητα της αλυσίδας [5] Μέγιστη συχνότητα περιστροφής του τσοκ [6] Μήκος κοπής [7] Πάχος αλυσίδας [8] Δόντια / βήμα πινιόν αλυσίδας [9] Χωρητικότητα του δοχείου λαδιού [10] Βάρος (χωρίς μπαταρία, χωρίς μπάρα και

[11] Μετρημένη στάθμη ακουστικής πίεσης [12] Αβεβαιότητα μέτρησης [13] Μετρημένη στάθμη ακουστικής ισχύος [14] Στάθμη εγγυώμενης ηχητικής ισχύος [15] Επίπεδο κραδασμών [16] - Εμπρός χειρολαβή [17] - Πίσω χειρολαβή [18] ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ [19] Μπαταρία, μοντ. [20] Φορτιστής Μπαταρίας [21] ΠΙΝΑΚΑΣ ΓΙΑ ΤΟ ΣΩΣΤΟ ΣΥΝΔΥΑΣΜΟ ΤΗΣ ΜΠΑΡΑΣ ΚΑΙ ΤΗΣ ΑΛΥΣΙΔΑΣ (Κεφ. 15.3) [22] ΒΗΜΑ [23] ΛΑΜΑ [24] ΑΛΥΣΙΔΑ [25] Ίντσες / mm [26] Μήκος: Ίντσες / mm [27] Πλάτος αύλακα: Ίντσες / mm [28] Κωδικός a) ΣΗΜΕΙΩΣΗ: η συνολική δηλωμένη τιμή των κραδασμών έχει μετρηθεί με βάση μια πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για να γίνει ένα παράγωνο μεταξύ ενός εργαλείου και ενός άλλου. Η συνολική τιμή των κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική εκτίμηση της έκθεσης. b) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η εκπομπή κραδασμών κατά την πραγματική χρήση του εργαλείου μπορεί να είναι διαφορετική από τη συνολική δηλωμένη τιμή ανάλογα με τον τρόπο χρήσης του εργαλείου. Ωστόσο είναι αναγκαίο, κατά τη διάρκεια της εργασίας, να υιοθετήσετε τα ακόλουθα μέτρα ασφαλείας για να προστατέψετε το χειριστή: φορέστε γάντια κατά τη χρήση, περιορίστε το χρόνο χρήσης του μηχανήματος και μειώστε το χρόνο που κρατιέται πατημένος ο μοχλός εντολής γκαζιού.[1] EN - TECHNICAL DATA [2] Power supply frequency and voltage MAX [3] Power supply frequency and voltage NOMINAL [4] Maximum chain speed [5] Maximum rotational frequency of the spindle [6] Cutting length [7] Chain gauge [8] Chain pinion teeth / pitch [9] Oil tank capacity [10] Weight (without battery, bar and chain) [11] Measured sound pressure level [12] Uncertainty of measure [13] Measuered sound power level [14] Guaranteed sound power level [15] Vibration level [16] Front handle [17] Rear handle

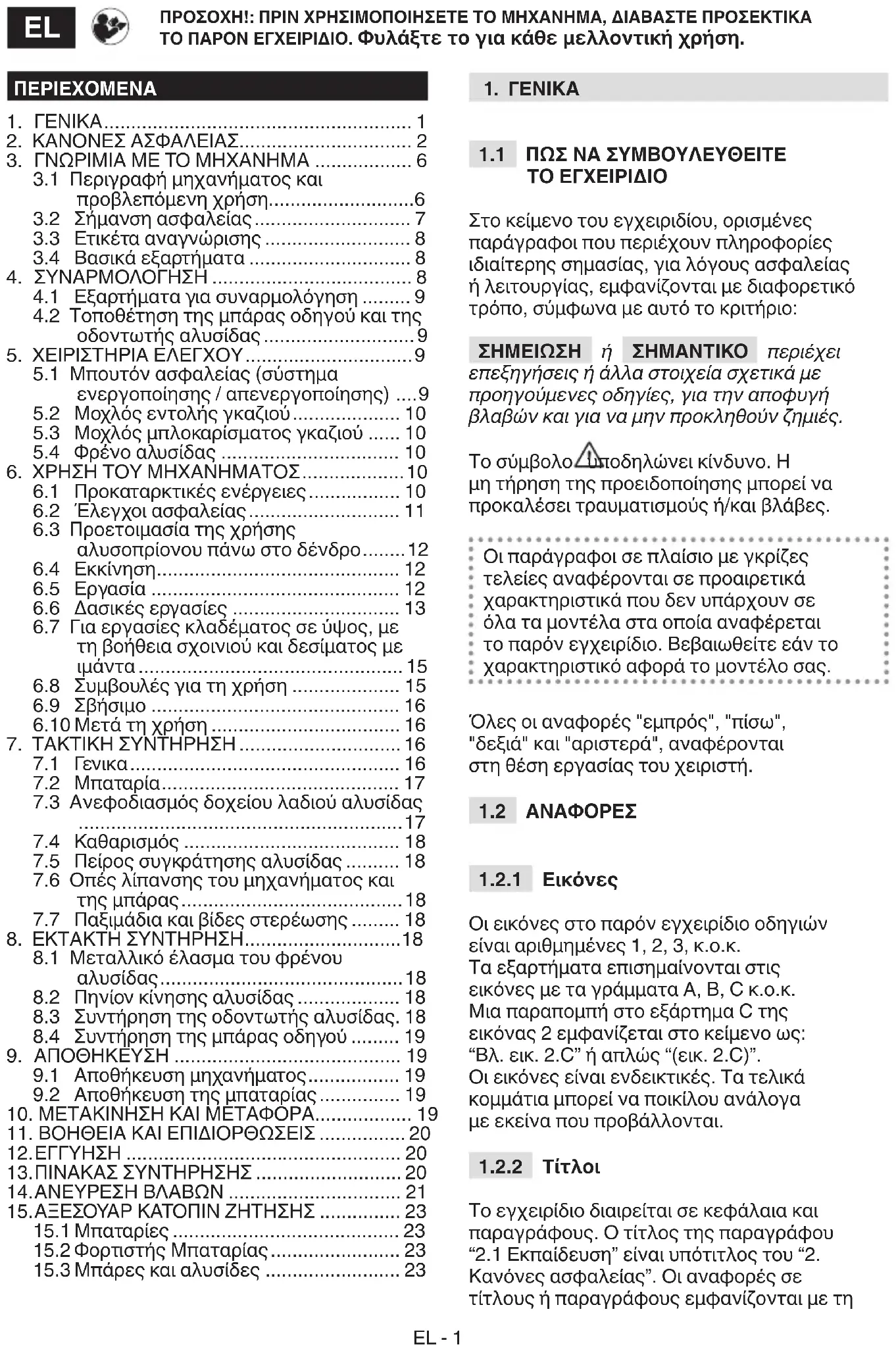

3. ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ .................. 6

3.1 Περιγραφή μηχανήματος και

προβλεπόμενη χρήση ........................... 6

3.2 Σήμανση ασφαλείας ............................. 7

3.3 Ετικέτα αναγνώρισης ........................... 8

3.4 Βασικά εξαρτήματα .............................. 8

4. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ..................................... 8

4.1 Εξαρτήματα για συναρμολόγηση ......... 9

4.2 Τοποθέτηση της μπάρας οδηγού και της

5.1 Μπουτόν ασφαλείας (σύστημα

ενεργοποίησης / απενεργοποίησης) .... 9

5.2 Μοχλός εντολής γκαζιού .................... 10

5.3 Μοχλός μπλοκαρίσματος γκαζιού ...... 10

5.4 Φρένο αλυσίδας ................................. 10

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ................... 10

6.1 Προκαταρκτικές ενέργειες ................. 10

6.2 Έλεγχοι ασφαλείας ............................ 11

6.3 Προετοιμασία της χρήσης

αλυσοπρίονου πάνω στο δένδρο ........ 12

6.6 Δασικές εργασίες ............................... 13

6.7 Για εργασίες κλαδέματος σε ύψος, με

τη βοήθεια σχοινιού και δεσίματος με ιμάντα ................................................. 15

6.8 Συμβουλές για τη χρήση .................... 15

6.9 Σβήσιμο .............................................. 16

6.10 Μετά τη χρήση ................................... 16

7.3 Ανεφοδιασμός δοχείου λαδιού αλυσίδας

7.5 Πείρος συγκράτησης αλυσίδας .......... 18

7.6 Οπές λίπανσης του μηχανήματος και

της μπάρας ......................................... 18

7.7 Παξιμάδια και βίδες στερέωσης ......... 18

8. EKTAKTH ΣΥΝΤΗΡΗΣΗ ............................. 18

8.1 Μεταλλικό έλασμα του φρένου

αλυσίδας ............................................. 18

8.2 Πηνίον κίνησης αλυσίδας ................... 18

8.3 Συντήρηση της οδοντωτής αλυσίδας . 18

8.4 Συντήρηση της μπάρας οδηγού ......... 19

9. ΑΠΟΘΗΚΕΥΣΗ .......................................... 19

9.1 Αποθήκευση μηχανήματος ................. 19

9.2 Αποθήκευση της μπαταρίας ............... 19

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ.................. 19

11. ΒΟΗΘΕΙΑ ΚΑΙ ΕΠΙΔΙΟΡΘΩΣΕΙΣ ................ 20

15. ΑΞΕΣΟΥΑΡ ΚΑΤΟΠΙΝ ΖΗΤΗΣΗΣ ............... 23

15.1 Μπαταρίες .......................................... 23

15.2 Φορτιστής Μπαταρίας ........................ 23

15.3 Μπάρες και αλυσίδες ......................... 23

1.1 ΠΏΣ ΝΑ ΣΥΜΒΟΥΛΕΥΘΕΙΤΕ

ΤΟ ΕΓΧΕΙΡΙΔΙΟ Στο κείμενο του εγχειριδίου, ορισμένες παράγραφοι που περιέχουν πληροφορίες ιδιαίτερης σημασίας, για λόγους ασφαλείας ή λειτουργίας, εμφανίζονται με διαφορετικό τρόπο, σύμφωνα με αυτό το κριτήριο: ΣΗΜΕΙΏΣΗ ή ΣΗΜΑΝΤΙΚΟ περιέχει επεξηγήσεις ή άλλα στοιχεία σχετικά με προηγούμενες οδηγίες, για την αποφυγή βλαβών και για να μην προκληθούν ζημιές. Το σύμβολο υποδηλώνει κίνδυνο. Η μη τήρηση της προειδοποίησης μπορεί να προκαλέσει τραυματισμούς ή/και βλάβες. Οι παράγραφοι σε πλαίσιο με γκρίζες τελείες αναφέρονται σε προαιρετικά χαρακτηριστικά που δεν υπάρχουν σε όλα τα μοντέλα στα οποία αναφέρεται το παρόν εγχειρίδιο. Βεβαιωθείτε εάν το χαρακτηριστικό αφορά το μοντέλο σας. Όλες οι αναφορές "εμπρός", "πίσω", "δεξιά" και "αριστερά", αναφέρονται στη θέση εργασίας του χειριστή.

Οι εικόνες στο παρόν εγχειρίδιο οδηγιών είναι αριθμημένες 1, 2, 3, κ.ο.κ. Τα εξαρτήματα επισημαίνονται στις εικόνες με τα γράμματα A, B, C κ.ο.κ. Μια παραπομπή στο εξάρτημα C της εικόνας 2 εμφανίζεται στο κείμενο ως: “Βλ. εικ. 2.C” ή απλώς “(εικ. 2.C)”. Οι εικόνες είναι ενδεικτικές. Τα τελικά κομμάτια μπορεί να ποικίλου ανάλογα με εκείνα που προβάλλονται.

Το εγχειρίδιο διαιρείται σε κεφάλαια και παραγράφους. Ο τίτλος της παραγράφου “2.1 Εκπαίδευση” είναι υπότιτλος του “2. Κανόνες ασφαλείας”. Οι αναφορές σε τίτλους ή παραγράφους εμφανίζονται με τηEL - 2 συντόμευση κεφ. ή παρ. και τον αντίστοιχο αριθμό. Παράδειγμα: “κεφ. 2” ή “παρ. 2.1”.

2. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

2.1 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΗΛΕΚΤΡΙΚΑ

ΠΡΟΣΟΧΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που εμφανίζεται στις προειδοποιήσεις, αναφέρεται στο μηχάνημα με τροφοδοσία μπαταρίας (χωρίς καλώδιο).

1) Ασφάλεια στην περιοχή εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Οι βρώμικες ή ακατάστατες περιοχές εργασίας ευνοούν τα ατυχήματα. b) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο σε χώρους με κίνδυνο έκρηξης, με εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν την ανάφλεξη της σκόνης ή των αναθυμιάσεων. c) Μην επιτρέπετε σε παιδιά ή σε τρίτους να πλησιάζουν όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο. Η αμέλεια μπορεί να προκαλέσει απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Αποφύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, κουζίνες, ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνει όταν το σώμα έρχεται σε επαφή με γειωμένες επιφάνειες. b) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε υγρασία. Το νερό που διεισδύει στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

a) Να είστε πάντα προσεκτικοί, να ελέγχετε τις κινήσεις σας και να εφαρμόζετε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό τραυματισμό. b) Να χρησιμοποιείτε ρούχα προστασίας. Να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού προστασίας όπως οι μάσκες σκόνης, τα αντιολισθητικά υποδήματα, τα κράνη προστασίας ή οι ωτοασπίδες, μειώνει τον κίνδυνο τραυματισμού. c) Να αποφεύγετε τις αιφνίδιες εκκινήσεις. Βεβαιωθείτε ότι η συσκευή είναι σβηστή πριν εισάγετε την μπαταρία, πιάσετε ή μετακινήσετε το ηλεκτρικό εργαλείο. Η μεταφορά του ηλεκτρικού εργαλείου με το δάχτυλο στο διακόπτη ή η εισαγωγή της μπαταρίας με το διακόπτη στη θέση «ON» ευνοεί τα ατυχήματα. d) Να αφαιρείτε κάθε κλειδί ή εργαλείο ρύθμισης πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο. Κλειδιά ή εργαλεία που παραμένουν σε επαφή με περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμούς. e) Προσοχή στην ισορροπία. Να διατηρείτε πάντα την κατάλληλη στήριξη και ισορροπία. Αυτό επιτρέπει καλύτερο έλεγχο του εργαλείου σε απρόσμενες καταστάσεις. f) Να ντύνεστε με τον κατάλληλο τρόπο. Μη χρησιμοποιείτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σε απόσταση από κινούμενα μέρη. Τα ανοιχτά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να παγιδευτούν σε κινούμενα μέρη. g) Αν υπάρχουν μέσα προς σύνδεση σε συστήματα για την απομάκρυνση και την περισυλλογή της σκόνης, βεβαιωθείτε ότι έχουν συνδεθεί και πως χρησιμοποιούνται κατάλληλα. Η χρήση αυτών των συστημάτων για την μείωση των κινδύνων από την σκόνη.

4) Χρήση και προστασία του

ηλεκτρικού εργαλείου a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για κάθε εργασία. Το κατάλληλο ηλεκτρικό εργαλείο εκτελεί καλύτερα και ασφαλέστερα την εργασία, με την ταχύτητα για την οποία έχει σχεδιαστεί. b) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν δεν τίθεται σεEL - 3 λειτουργία και δεν ακινητοποιείται ομαλά με το διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται με το διακόπτη είναι επικίνδυνο και απαιτεί επισκευή. c) Αφαιρέστε το συσσωρευτή από την θέση του πριν από κάθε ρύθμιση ή αντικατάσταση εξαρτημάτων ή πριν φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο τυχαίας εκκίνησης του ηλεκτρικού εργαλείου. d) Φυλάξτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν έχουν εξοικειωθεί με το εργαλείο και δεν έχουν μελετήσει τις παρούσες τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη έμπειρων χρηστών. e) Να φροντίζετε πάντα για τη συντήρηση των ηλεκτρικών εργαλείων. Ελέγχετε εάν τα κινητά μέρη είναι ευθυγραμμισμένα και κινούνται ελεύθερα και βεβαιωθείτε ότι δεν υπάρχουν βλάβες εξαρτημάτων ή οποιαδήποτε άλλη συνθήκη που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα οφείλονται σε κακή συντήρηση. f) Να διατηρείτε τροχισμένα και καθαρά τα όργανα κοπής. Η σωστή συντήρηση των οργάνων κοπής με καλά τροχισμένα δόντια, μειώνει την πιθανότητα εμπλοκής και καθιστά ευκολότερο τον έλεγχο. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο και τα εξαρτήματά του σύμφωνα με τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες και τον τύπο της εργασίας. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες για τις οποίες δεν προορίζεται, μπορεί να προκαλέσει καταστάσεις κινδύνου.

5) Χρήση και προφυλάξεις κατά τη

χρήση των εργαλείων με μπαταρία a) Φορτίζετε μόνο με το φορτιστή που συνιστά ο κατασκευαστής. Ένας φορτιστής κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει πυρκαγιά εάν χρησιμοποιηθεί για άλλους τύπους μπαταρίας. b) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τον προκαθορισμένο τύπο μπαταρίας. Η χρήση άλλου τύπου μπαταρίας μπορεί να προκαλέσει τραυματισμούς και πυρκαγιά. c) Όταν δεν χρησιμοποιείτε τις μπαταρίες, πρέπει να τις φυλάσσετε μακριά από μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέσουν βραχυκύκλωμα στις επαφές. Το βραχυκύκλωμα των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά. d) Αν η μπαταρία είναι σε κακή κατάσταση, μπορεί να υπάρχει διαρροή υγρών:να αποφεύγετε κάθε επαφή Σε περίπτωση τυχαίας επαφής, ξεπλύνετε αμέσως με νερό. Σε περίπτωση που το υγρό μπει στα μάτια σας, αναζητήστε αμέσως ιατρική βοήθεια. Τα υγρά της μπαταρίας μπορεί να προκαλέσουν ερεθισμούς ή εγκαύματα.

a) Επισκευάστε το ηλεκτρικό εργαλείο από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο πρωτότυπα ανταλλακτικά. Με αυτόν τον τρόπο διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

2.2 ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

ΕΙΔΙΚΑ ΓΙΑ ΑΛΥΣΟΠΡΙΟΝΑ

• Διατηρείτε όλα τα μέρη του σώματος μακριά από την οδοντωτή αλυσίδα όσο το αλυσοπρίονο βρίσκεται σε λειτουργία. Πριν από την εκκίνηση του αλυσοπρίονου, βεβαιωθείτε ότι η οδοντωτή αλυσίδα δεν βρίσκεται σε επαφή με τίποτα. Μια στιγμή απροσεξίας κατά τη λειτουργία του αλυσοπρίονου μπορεί να έχει ως αποτέλεσμα την παγίδευση των ενδυμάτων ή μέρος του σώματος από την οδοντωτή αλυσίδα.

• Το δεξί χέρι θα πρέπει πάντα να κρατάει σταθερά την οπίσθια λαβή και το αριστερό την εμπρόσθια λαβή. Δεν θα πρέπει να αντιστρέφονται τα χέρια στο κράτημα του αλυσοπρίονου, γιατί αυξάνεται ο κίνδυνος προσωπικών ατυχημάτων.

• Κρατήστε σταθερά το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες της λαβής, καθώς η οδοντωτή αλυσίδα θα μπορούσε να έρθει σε επαφή με κρυφά καλώδια. Η επαφή με την λάμα κοπής με ένα καλώδιο υπό τάση μπορεί να θέσει υπό τάση τα μεταλλικά εξαρτήματα του εργαλείου και να προκαλέσει ηλεκτροπληξία στον χειριστή.EL - 4

• Φοράτε γυαλιά ασφαλείας και προστατευτικά ακοής. Συνιστούμε άλλα συστήματα προστασίας για το κεφάλι, τα χέρια και τα πόδια. Φοράτε προστατευτικό ιματισμό κατάλληλο για τη μείωση των σωματικών ατυχημάτων που οφείλονται σε ιπτάμενες σκλήθρες καθώς επίσης και σε τυχαία επαφή με την οδοντωτή αλυσίδα.

• Διατηρείτε πάντα ένα σωστό σημείο στήριξης του ποδιού και λειτουργείτε το αλυσοπρίονο στεκόμενοι σε μια σταθερή, ασφαλή και επίπεδη επιφάνεια. Οι ολισθηρές ή ασταθείς επιφάνειες, όπως οι σκάλες μπορούν να προκαλέσουν μια απώλεια ισορροπίας ή ελέγχου του αλυσοπρίονου.

• Όταν κόβετε ένα κλαδί που βρίσκεται υπό πίεση, θα πρέπει να δοθεί προσοχή γιατί υπάρχει κίνδυνος αναπήδησης. Όταν απελευθερώνεται η τάση των ινών του ξύλου, το κλαδί που έχει φορτιστεί με ενέργεια επαναφοράς μπορεί να χτυπήσει το χειριστή και/ή να θέσει το αλυσοπρίονο εκτός ελέγχου.

• Επιδείξτε μεγάλη προσοχή όταν κόβετε βάτα ή νεαρούς θάμνους. Τα πολύ λεπτά υλικά μπορεί να εμπλακούν στην οδοντωτή αλυσίδα και να εκτοξευθούν προς το μέρος σας και/ή να σας κάνουν να χάσετε την ισορροπία σας.

• Μεταφέρετε το αλυσοπρίονο πάντα από την εμπρόσθια λαβή του όταν είναι απενεργοποιημένο και διατηρώντας το μακριά από το σώμα σας. Όταν μεταφέρετε ή βάζετε στην θέση του το αλυσοπρίονο θα πρέπει πάντα να επανατοποθετείτε το κάλυμμα της λάμας οδηγού. Ο σωστός χειρισμός του αλυσοπρίονου θα μειώσει την πιθανότητα ατυχούς επαφής με την κινητή οδοντωτή αλυσίδα..

• Ακολουθείτε τις σχετικές οδηγίες λίπανσης, τεντώματος της αλυσίδας και των ανταλλακτικών αξεσουάρ. Μια αλυσίδα της οποίας το τέντωμα και η λίπανση δεν είναι σωστή μπορεί να σπάσει και να αυξήσει τον κίνδυνο αναπήδησης.

• Διατηρείτε πάντα τις χειρολαβές στεγνές, καθαρές και χωρίς ίχνη λαδιού ή γράσου. Οι λιπαρές, λαδωμένες χειρολαβές είναι γλιστερές και μπορεί να προκαλέσουν απώλεια ελέγχου.

• Κόβετε μόνο ξύλο. Μην χρησιμοποιείτε το αλυσοπρίονο για μη προβλεπόμενες χρήσεις. Για παράδειγμα: μην χρησιμοποιείτε το αλυσοπρίονο για την κοπή πλαστικών υλικών, υλικών για κατασκευές ή υλικών που δεν είναι από ξύλο. Η χρήση του αλυσοπρίονου για εργασίες για τις οποίες δεν προορίζεται, μπορεί να προκαλέσει καταστάσεις κινδύνου.

• Η παρατεταμένη έκθεση στους κραδασμούς μπορεί να προκαλέσει βλάβες και νευροαγγειακές διαταραχές (γνωστές και ως "φαινόμενο του Raynaud") ιδίως σε όσους υποφέρουν από διαταραχές του κυκλοφοριακού. Τα συμπτώματα μπορεί να αφορούν τα χέρια, τους καρπούς ή τα δάχτυλα και εκδηλώνονται με απώλεια ευαισθησίας, μούδιασμα, κνησμό, πόνο, αποχρωματισμό ή δομικές μεταβολές του δέρματος. Τα συμπτώματα αυτά μπορεί να ενταθούν από τις χαμηλές θερμοκρασίες περιβάλλοντος ή/και το υπερβολικό σφίξιμο των χεριών στις χειρολαβές. Μόλις εμφανιστούν τα συμπτώματα πρέπει να μειώσετε τους χρόνους χρήσης του μηχανήματος και να ζητήσετε ιατρική συμβουλή.

• Μπορεί οι χειριστές του αλυσοπρίονου που εργάζονται ψηλά με τη βοήθεια σχοινιού και δεσίματος με ιμάντα: – δεν εργάζονται ποτέ μόνοι, – βοηθούνται από ένα χειριστή που θα λάβει μια εκπαίδευση στις διαδικασίες έκτακτης ανάγκης, – Έχουν λάβει γι’αυτήν τη δουλειά μια γενική εκπαίδευση στις τεχνικές ασφαλούς ανρρίχισης και στις θέσεις εργασίας, – Να διαθέτουν σωστά δεσίματα ιμάντα, σχοινιά, με επίπεδους ιμάντες που διαθέτουν κρίκους στα άκρα, κλιπ και άλλο συμπληρωματικό προτεινόμενο εξοπλισμό ασφαλείας ή όποιου άλλου συστήματος που εμποδίζει την πτώση του χειριστή και του αλυσοπρίονου.

• Ακολουθήστε τους χειρισμούς καθαριότητας και συντήρησης πριν φυλάξετε το μηχάνημα αφού το χρησιμοποιήσετε.

• Η ακατάλληλη συντήρηση, η χρήση ασύμβατων ανταλλακτικών ή η τροποποίηση συσκευών ασφαλείας μπορεί να προκαλέσει ζημίες στη συσκευή και να προλάβει σοβαρές βλάβες στο χρήστη.

2.3 ΑΙΤΙΕΣ ΑΝΑΠΗΔΗΣΗΣ ΚΑΙ

ΠΡΟΛΗΨΗ ΓΙΑ ΤΟ ΧΕΙΡΙΣΤΗ Είναι δυνατή η εμφάνιση αναπήδησης όταν η μύτη ή το άκρο της λάμας οδηγού ακουμπήσει ένα αντικείμενο, ή όταν το ξύλο κλείνει σφραγίζοντας την οδοντωτή αλυσίδα στην τομή κοπής. Η επαφή με το άκρο μπορεί, σε ορισμένες περιπτώσεις, να προκαλέσει ξαφνικά μια αντίστροφη αντίδραση, σπρώχνοντας την μπάρα οδηγό προς τα επάνω και προς τα πίσω προς το χειριστή.EL - 5 Το σφίξιμο της οδοντωτής αλυσίδας στο πάνω μέρος της μπάρας οδηγού μπορεί να σπρώξει γρήγορα προς τα πίσω και προς το χειριστή την οδοντωτή αλυσίδα. Είτε η μία είτε η άλλη από τις αντιδράσεις μπορεί να προκαλέσει απώλεια ελέγχου του αλυσοπρίονου, προκαλώντας έτσι σοβαρό ατύχημα στο άτομο. Δεν πρέπει να βασίζεστε αποκλειστικά στα συστήματα ασφαλείας που είναι ενσωματωμένα στο αλυσοπρίονο. Στο χρήστη ενός αλυσοπρίονου, συμφέρει να λάβει διάφορα προληπτικά μέτρα για την κατάργηση του κινδύνου ατυχημάτων ή τραυματισμών κατά τη διάρκεια της κοπής. Η αναπήδηση είναι το αποτέλεσμα της κακής χρήσης του εργαλείου και/ή των εσφαλμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις που αναφέρονται στη συνέχεια:

• Κρατάτε το αλυσοπρίονο γερά και με τα δύο χέρια, με τους αντίχειρες και τα δάχτυλα γύρω από τις λαβές του αλυσοπρίονου και θέσατε το σώμα και τα χέρια σας σε μια θέση που θα σας επιτρέψει να αντέξετε την αναπήδηση. Οι δυνάμεις αναπήδησης μπορεί να ελεγχθεί από το χειριστή εάν ληφθούν οι κατάλληλες προφυλάξεις. Μην επιτρέπετε στο αλυσοπρίονο να σας ξεφύγει.

• Μην εκτείνετε τα χέρια πολύ μακριά και μην κόβετε πάνω από το ύψος της πλάτης. Αυτό συμβάλει στην αποφυγή των ακούσιων επαφών με την άκρη και επιτρέπει ένα καλύτερο έλεγχο του αλυσοπρίονου σε απρόβλεπτες καταστάσεις..

• Χρησιμοποιήστε μόνο τους οδηγούς μπάρας και τις αλυσίδες που συνιστά ο κατασκευαστής. Ακατάλληλοι οδηγοί και αλυσίδες μπορεί να προκαλέσουν τη ρήξη της αλυσίδας και/ή αναπήδηση.

• Ακολουθήστε τις οδηγίες του κατασκευαστή σχετικά με το τρόχισμα και την συντήρηση του αλυσοπρίονου. Μια μείωση του επιπέδου βάθους μπορεί να επιφέρει αύξηση στα χτυπήματα αντεπιστροφής.

• Τεχνικές χρήσης του ηλεκτρικού αλυσοπρίονου (με τροφοδοσία μπαταρίας) Τηρείτε πάντα τις προειδοποιήσεις για την ασφάλεια και εφαρμόζετε τις καταλληλότερες τεχνικές κοπής για την εκάστοτε εργασία, σύμφωνα με τις υποδείξεις και τα παραδείγματα στις οδηγίες χρήσης.

• Ασφαλή μετακίνηση του ηλεκτρικού αλυσοπρίονου (με τροφοδοσία από μπαταρία) Κάθε φορά που είναι αναγκαίο να μετακινήσετε ή να μεταφέρετε το μηχάνημα: – σβήστε τον κινητήρα, περιμένετε να ακινητοποιηθεί η αλυσίδα και αποσυνδέστε το μηχάνημα από την πρίζα, – τοποθετήστε την προστασία μπάρας, – πιάστε το μηχάνημα μόνο από τις χειρολαβές και γυρίστε την μπάρα σε κατεύθυνση αντίθετη προς τη φορά κίνησης. Όταν μεταφέρετε το μηχάνημα με κάποιο όχημα, πρέπει να το τοποθετείτε έτσι ώστε να μην αποτελεί κίνδυνο για κανέναν και να το ασφαλίζετε σταθερά.

• Συστάσεις για τους αρχάριους Πριν ξεκινήσετε για πρώτη φορά την εργασία κοπής ή κλαδέματος πρέπει: – να έχετε εκπαιδευτεί στη χρήση παρόμοιων μηχανημάτων, – να έχετε διαβάσει προσεκτικά τις προειδοποιήσεις ασφαλείας και τις οδηγίες χρήσης του παρόντος εγχειριδίου, – να έχετε εξασκηθεί με ξύλα στο έδαφος ή στερεωμένα σε καβαλέτα, έτσι ώστε να εξοικειωθείτε επαρκώς με το μηχάνημα και τις καταλληλότερες τεχνικές κοπής.

• Χειρισμός και σωστή χρήση των ηλεκτρικών εργαλείων μπαταρίας a) Πριν την τοποθέτηση της μπαταρίας, βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη. Η τοποθέτηση της μπαταρίας σε μια ηλεκτρική συσκευή μπορεί να προκαλέσει ατυχήματα. b) Για τη φόρτιση των μπαταριών χρησιμοποιήστε μόνο φορτιστές που προτείνονται από τον κατασκευαστή. Οι φορτιστές είναι σε γενικές γραμμές εξειδικευμένοι για κάθε τύπο μπαταρίας. Αν χρησιμοποιηθούν άλλοι τύποι, υπάρχει ο κίνδυνος πυρκαγιάς. c) Χρησιμοποιήστε μόνο τις ειδικές μπαταρίες που προβλέπονται για το εργαλείο σας. Η χρήση άλλων μπαταριών μπορεί να προκαλέσει τραυματισμούς και κινδύνους πυρκαγιάς. d) Φυλάξτε την μπαταρία που δεν χρησιμοποιείται μακριά από συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέσουν βραχυκύκλωμα στις επαφές. Το βραχυκύκλωμα ανάμεσα στις επαφές της μπαταρίας μπορεί να προκαλέσει αναφλέξεις ή πυρκαγιές.EL - 6 e) Μια μπαταρία σε κακή κατάσταση μπορεί να προκαλέσει διαρροή υγρών. Αποφεύγετε την επαφή με το υγρό. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε με νερό. Σε περίπτωση επαφής του υγρού με τα μάτια, επικοινωνήστε με ένα γιατρό. Τα υγρά της μπαταρίας μπορεί να προκαλέσουν ερεθισμούς στο δέρμα ή εγκαύματα. f) Ελέγξατε ότι ο συσσωρευτής είναι σε καλή κατάσταση και δεν υπάρχουν ίχνη φθοράς. Μη χρησιμοποιείτε το μηχάνημα με ένα συσσωρευτή κατεστραμμένο ή φθαρμένο.

2.4 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Η προστασία του περιβάλλοντος πρέπει να αποτελεί μια σημαντική και πρωταρχική πλευρά στη χρήση του μηχανήματος, προς όφελος της πολιτισμένης συμβίωσης και του περιβάλλοντος στο οποίο ζούμε.

• Αποφύγετε την πρόκληση ενοχλήσεων στους γείτονες. Χρησιμοποιείτε το μηχάνημα μόνο σε λογικά ωράρια (όχι νωρίς το πρωί ή αργά το βράδυ όπου μπορεί να ενοχλήσετε).

• Κατά τη διάρκεια της εργασίας ελευθερώνεται στο περιβάλλον κάποια ποσότητα λαδιού που είναι απαραίτητη για τη λίπανση της αλυσίδας. Για το λόγο αυτό πρέπει να χρησιμοποιείτε μόνο βιοδιασπώμενα λάδια κατάλληλα για τη συγκεκριμένη χρήση. Η χρήση ορυκτέλαιου ή λαδιού μηχανής προκαλεί σοβαρή ρύπανση του περιβάλλοντος.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση υλικών συσκευασίας, ελαττωματικών εξαρτημάτων και οποιουδήποτε στοιχείου μπορεί να μολύνει το περιβάλλον. Αυτά τα απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα, αλλά πρέπει να συγκεντρώνονται χωριστά και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα φροντίσουν για την ανακύκλωση των υλικών.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση των υλικών προς απόρριψη

• Εάν αποφασίσετε να μην ξαναχρησιμοποιήσετε το μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον, αλλά απευθυνθείτε σε εξουσιοδοτημένο κέντρο περισυλλογής σύμφωνα με την ισχύουσα νομοθεσία. Οι ηλεκτρικές συσκευές δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών και τους εθνικούς κανονισμούς για την εφαρμογή της, οι ηλεκτρικές συσκευές που έχουν ολοκληρώσει τον κύκλο ζωής τους πρέπει να συγκεντρώνονται χωριστά με σκοπό τη φιλική προς το περιβάλλον ανακύκλωσή τους. Αν οι ηλεκτρικές συσκευές απορριφθούν σε χωματερή ή στο έδαφος, οι βλαβερές ουσίες μπορεί να φτάσουν στον υδροφόρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα προκαλώντας βλάβες στην υγεία σας. Για λεπτομερέστερες πληροφορίες σχετικά με τη διάθεση του προϊόντος, απευθυνθείτε στον αρμόδιο φορέα για τη διάθεση των οικιακών απορριμμάτων ή στον Αντιπρόσωπο. Στο τέλος της διάρκειας ζωής τους, διαθέστε τις μπαταρίες με κατάλληλο τρόπο για την προστασία του περιβάλλοντος. Η μπαταρία περιέχει υλικά που είναι επικίνδυνα για εσάς και για το περιβάλλον. Αυτή πρέπει να αφαιρείται και να διατίθεται χωριστά σε ένα κέντρο που δέχεται μπαταρίες ιόντων λιθίου. Η διαφοροποιημένη συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών, επιτρέπει την ανακύκλωση των υλικών και την επαναχρησιμοποίηση. Η επαναχρησιμοποίηση των ανακυκλωμένων υλικών εμποδίζει τη μόλυνση του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

3. ΓΝΏΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

3.1 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα είναι ένα εργαλείο για δασικές εργασίες και συγκεκριμένα ένα αλυσοπρίονο με αλυσίδα τροφοδοτούμενο από μπαταρία, που έχει σχεδιαστεί για εργασίες μεταφοράς και κλαδέματος που γίνονται απευθείας πάνω στο δένδρο. Το μηχάνημα αποτελείται κυρίως από έναν κινητήρα που τροφοδοτείται από μία μπαταρία και από μία μπάρα οδηγό που μεταδίδει την κίνηση του κινητήρα στην οδοντωτή αλυσίδα που λειτουργεί ως πριόνι. Ο χειριστής κρατάει το μηχάνημα και με τα δύο χέρια, χρησιμοποιώντας την μπροστινή και πίσω χειρολαβή, και μπορεί να ενεργοποιήσει τα κύρια χειριστήρια διατηρώντας πάντα μια ασφαλή απόσταση από το σύστημα κοπής.loading-circle-1loading-circle-1EL - 9 να μην συναρμολογούνται απευθείας στο εργοστάσιο, αλλά πρέπει να τοποθετηθούν μετά την αφαίρεση της συσκευασίας, ακολουθώντας τις παρακάτω οδηγίες. Η αποσυσκευασία και η ολοκλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε επίπεδη και σταθερή επιφάνεια με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα εργαλεία. Μη χρησιμοποιείτε το μηχάνημα πριν ολοκληρώσετε τις διαδικασίες που προβλέπει το κεφάλαιο “ΣΥΝΑΡΜΟΛΟΓΗΣΗ”.

4.1 ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Η συσκευασία περιέχει τα εξαρτήματα για συναρμολόγηση που αναφέρονται στον ακόλουθο πίνακα: Μπάρα οδηγός με προστασία μπάρας Οδοντωτή αλυσίδα

4.1.1 Αποσυναρμολόγηση

1. Ανοίξτε τη συσκευασία προσεκτικά

για να μη χαθούν εξαρτήματα.

2. Συμβουλευθείτε το φυλλάδιο στο

εσωτερικό της συσκευασίας και τις παρούσες οδηγίες χρήσης.

3. Βγάλτε από το κιβώτιο όλα τα μη

συναρμολογημένα εξαρτήματα.

4. Βγάλτε το μηχάνημα από το κιβώτιο.

5. Διαθέστε το κιβώτιο και τα υλικά

συσκευασίας σύμφωνα με την ισχύουσα νομοθεσία.

4.2 ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΠΑΡΑΣ ΟΔΗΓΟΥ

ΚΑΙ ΤΗΣ ΟΔΟΝΤΏΤΗΣ ΑΛΥΣΙΔΑΣ Χρησιμοποιείτε πάντα ανθεκτικά γάντια εργασίας για να πιάσετε την μπάρα και την αλυσίδα. Για να διατηρείται η ασφάλεια και η αποτελεσματικότητα του μηχανήματος, απαιτείται ιδιαίτερη προσοχή κατά την τοποθέτηση της μπάρας και της αλυσίδας. Σε περίπτωση αμφιβολίας, απευθυνθείτε στον Αντιπρόσωπο. Εκτελείτε όλες τις διαδικασίες αφού πρώτα αφαιρέσετε την μπαταρία. Πριν τοποθετήσετε την μπάρα, βεβαιωθείτε ότι το φρένο αλυσίδας δεν είναι ενεργοποιημένο (παρ. 5.4).

1. Χρησιμοποιώντας το κλειδί που παρέχεται,

ξεβιδώστε το παξιμάδι (Εικ. 3.A) και αφαιρέστε το κάρτερ της αλυσίδας (Εικ. 3.B), για να έχετε πρόσβαση στο πηνίον κίνησης και στην έδρα της μπάρας.

2. Συναρμολογήστε την μπάρα (Εικ. 4.A)

εισάγοντας το πινιόμετρο (Εικ. 4.B) στη ράβδωση (Εικ. 4.C) και σφίξτε το προς το πίσω μέρος του σώματος της μηχανής.

3. Επαληθεύστε ότι ο πείρος του εντατήρας

(Εικ. 4.D) έχει μπει σωστά στην κατάλληλη τρύπα της μπάρας. Στην αντίθετη περίπτωση χρησιμοποιήστε κατσαβίδι πάνω στις βίδες τεντώματος (Εικ. 6.E), μέχρι την πλήρη εισαγωγή του πείρου.

4. Γείρετε το μηχάνημα για να

διευκολύνετε την εισαγωγή της αλυσίδας γύρω από το πηνίον (Εικ. 5).

5. Συναρμολογήστε την αλυσίδα (Εικ.

6.A) γύρω από το πηνίον κίνησης (Εικ. 6.B) και κατά μήκος των οδηγών της μπάρας (Εικ. 6.C), δίνοντας προσοχή στην κατεύθυνση κύλησης. Φορά κίνησης της αλυσίδας

6. Αν το άκρο της μπάρας διαθέτει πηνίον

μετάδοσης, προσέξτε ώστε οι κρίκοι κίνησης της αλυσίδας να προσαρμόσουν σωστά στις υποδοχές του πηνίον (Εικ. 7).

7. Ξανασυναρμολογήστε το κάρτερ (Εικ. 8.A),

χωρίς να σφίξετε τελείως το παξιμάδι.

8. Ενεργήστε κατάλληλα πάνω στις βίδες του

τεντωτήρα (Εικ. 9 Α) έως ότου επιτευχθεί το σωστό τέντωμα της αλυσίδας (Εικ. 10).

9. Με την μπάρα ανασηκωμένη, σφίξτε

μέχρι τέρμα το παξιμάδι του κάρτερ, μέσω του κλειδιού που παρέχεται (Εικ. 9.A).

4.2.1 Έλεγχος τεντώματος της αλυσίδας

Ελέγξτε το τέντωμα της αλυσίδας. Το τέντωμα είναι σωστό όταν, οι κρίκοι κίνησης δεν βγαίνουν από τον οδηγό τραβώντας την αλυσίδα στο κέντρο της μπάρας (Εικ.. 10).

5. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ

5.1 ΜΠΟΥΤΟΝ ΑΣΦΑΛΕΙΑΣ

(ΣΥΣΤΗΜΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ) Πατώντας αυτό το πλήκτρο (Εικ. 12.A) ενεργοποιεί και απενεργοποιεί το ηλεκτρικό κύκλωμα και ανάβει την αντίστοιχη λάμπα (Εικ. 12.B).EL - 10

• Μια λάμπα αναμμένη: το ηλεκτρικό κύκλωμα της μηχανής είναι ενεργοποιημένο. Το μηχάνημα είναι έτοιμο για χρήση.

• Και οι δύο λάμπες αναμμένες: το μηχάνημα είναι ενεργό.

• Λάμπες σβηστές: το ηλεκτρικό κύκλωμα είναι πλήρως απενεργοποιημένο (OFF). ΣΗΜΑΝΤΙΚΟ Κατά τις μετακινήσεις ποτέ μην πιέζετε το μπουτόν για να αποφύγετε τον κίνδυνο τυχαίας εκκίνησης. Η εικόνα «Προσοχή» (Εικ. 12.C) ανάβει σε περίπτωση βλάβης της μηχανής (συμβουλευτείτε την ετικέτα αναγνώρισης βλαβών, παρ. 14).

5.2 ΜΟΧΛΟΣ ΕΝΤΟΛΗΣ ΓΚΑΖΙΟΥ

Επιτρέπει την ενεργοποίηση της αλυσίδας. Η ενεργοποίηση του μοχλού εντολής γκαζιού (Εικ. 13.Α) επιτρέπεται μόνον εάν πιέσετε ταυτόχρονα το μοχλό ασφαλείας γκαζιού (Εικ. 13.B). Η συσκευή κοπής σταματά αυτομάτως με την απελευθέρωση του μοχλού εντολής γκαζιού.

5.3 ΜΟΧΛΟΣ ΜΠΛΟΚΑΡΙΣΜΑΤΟΣ ΓΚΑΖΙΟΥ

Ο μοχλός μπλοκαρίσματος γκαζιού γκαζιού (Εικ. 13.B) επιτρέπει την ενεργοποίηση του μοχλού εντολής γκαζιού (Εικ. 13.A).

Είναι ένα σύστημα φρεναρίσματος ασφαλείας που μπλοκάρει την κίνηση της αλυσίδας σε περίπτωση κλοτσήματος κατά την εργασία. Τα αναπηδήσεις συμβαίνουν μετά από μια ανώμαλη επαφή της άκρης της μπάρας, με μια βίαιη μετακίνηση της μπάρας προς τα πάνω που αναγκάσει το χέρι να χτυπήσει την μπροστινή προστασία (Εικ. 1.D). Για να απενεργοποιήσετε το φρένο αλυσίδας πρέπει να το ξεμπλοκάρετε χειροκίνητα. Φρένο αλυσίδας ενεργοποιημένο. Αυτό συμβαίνει όταν η μπροστινή προστασία του χεριού έχει μετακινηθεί εντελώς μπροστά. Φρένο αλυσίδας απενεργοποιημένο. Αυτό συμβαίνει όταν η μπροστινή προστασία του χεριού έχει μετακινηθεί εντελώς πίσω, προς το σώμα του μηχανήματος, μέχρι να νιώσετε ότι ασφαλίζει. Μη χρησιμοποιείτε το μηχάνημα αν το φρένο αλυσίδας δεν λειτουργεί σωστά και απευθυνθείτε στον Αντιπρόσωπο για τον αναγκαίο έλεγχο.

6. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

Οι κανονισμοί ασφαλείας που πρέπει να ακολουθηθούν περιγράφονται στο κεφ.

2. Τηρείτε αυστηρά τις οδηγίες αυτές για

να αποφύγετε σοβαρούς κινδύνους. ΣΗΜΑΝΤΙΚΟ Για τις οδηγίες που αφορούν τον κινητήρα και την μπαταρία (αν προβλέπεται) συμβουλευθείτε τα αντίστοιχα εγχειρίδια οδηγιών.

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Πριν ξεκινήσετε την εργασία, απαιτούνται μια σειρά ελέγχων και ενεργειών που εξασφαλίζουν την αποδοτική και ασφαλή εκτέλεση της εργασίας.

6.1.1 Έλεγχος της μπαταρίας

Aαγοράστε μια μπαταρία κατάλληλης χωρητικότητας για τις απαιτήσεις εργασίας και φορτίστε την πλήρως, σύμφωνα με τις οδηγίες στο εγχειρίδιο της μπαταρίας. Η λίστα των εγκεκριμένων μπαταριών για αυτό το μηχάνημα βρίσκεται στον πίνακα “Τεχνικά Χαρακτηριστικά”.

• Πριν από κάθε χρήση: – ελέγχετε τη φόρτιση της μπαταρίας σύμφωνα με τις οδηγίες στο εγχειρίδιο της μπαταρίας.

6.1.2 Ανεφοδιασμός λαδιού

λίπανσης αλυσίδας Πριν χρησιμοποιήσετε το μηχάνημα ανεφοδιάστε το με λάδι για τη λίπανση της αλυσίδας. Για τις οδηγίες και τα μέτρα ασφαλείας κατά τον ανεφοδιασμό λαδιού βλ. παρ. 7.3).EL - 11

6.1.3 Έλεγχος τεντώματος της αλυσίδας

Εκτελείτε όλες τις διαδικασίες με τον κινητήρα απενεργοποιημένο. Φοράτε πάντα ανθεκτικά γάντια εργασίας. Ελέγξτε το τέντωμα της αλυσίδας. Το τέντωμα είναι σωστό όταν, οι κρίκοι κίνησης δεν βγαίνουν από τον οδηγό τραβώντας την αλυσίδα στο κέντρο της μπάρας (Εικ.. 10). Για να ρυθμίσετε το τέντωμα της αλυσίδας:

1. λασκάρετε το παξιμάδι του

προστατευτικού καλύμματος χρησιμοποιώντας το διατιθέμενο κλειδί,

2. ενεργήστε κατάλληλα πάνω στις βίδες του

τεντωτήρα (Εικ. 9 Α) έως ότου επιτευχθεί το σωστό τέντωμα της αλυσίδας;

3. Με την μπάρα ανασηκωμένη, σφίξτε μέχρι

τέρμα το παξιμάδι του κάρτερ, μέσω του κλειδιού που παρέχεται (Εικ. 11.A). Μην εργάζεστε με την αλυσίδα λασκαρισμένη για να αποφύγετε επικίνδυνες καταστάσεις σε περίπτωση εξόδου της αλυσίδας από τους οδηγούς της μπάρας. ΣΗΜΑΝΤΙΚΟ Κατά την διάρκεια της πρώτης περιόδου χρήσης (ή μετά από την αντικατάσταση της αλυσίδας) είναι αναγκαίο η επιβεβαίωση να γίνει με μια μεγαλύτερη συχνότητα εξαιτίας της τακτοποίησης της αλυσίδας.

6.2 ΕΛΕΓΧΟΙ ΑΣΦΑΛΕΙΑΣ

Εκτελέστε τους ακόλουθους ελέγχους και βεβαιωθείτε ότι τα αποτελέσματα αντιστοιχούν στις υποδείξεις των πινάκων. Εκτελείτε πάντα τους ελέγχους ασφαλείας πριν τη χρήση. Ελέγχετε καθημερινά το μηχάνημα πριν τη χρήση και μετά από πτώση ή άλλα χτυπήματα, προκειμένου να εντοπίσετε ζημίες ή σημαντικά ελαττώματα.

6.2.1 Έλεγχος γενικής ασφαλείας

Αντικείμενο Αποτέλεσμα Χειρολαβές και

Καθαρές, στεγνές, χωρίς ίχνη λαδιού και γράσου, σωστά και γερά στερεωμένες στο Βίδες στο μηχάνημα και στην μπάρα Καλά βιδωμένες (όχι λασκαρισμένες) Είσοδοι αέρα ψύξης Δεν εμποδίζονται Μπάρα οδηγός Τοποθετημένη σωστά Αλυσίδα Τροχισμένη, χωρίς ζημιές ή φθορές, σωστά τοποθετημένη και τεντωμένη. Προστασίες Ανέπαφες, χωρίς ζημιές. Μπαταρία Καμία ζημιά στο περίβλημα, καμία διαρροή υγρού Μηχάνημα Κανένα σημάδι ζημιάς ή φθοράς Μοχλός εντολής γκαζιού, πλήκτρο

Οι μοχλοί πρέπει να κινούνται ελεύθερα, χωρίς εμπόδια. Δοκιμαστική χρήση Κανένας ανώμαλος

6.2.2 Δοκιμή λειτουργίας

του μηχανήματος Ενέργεια Αποτέλεσμα Τοποθετήστε την μπαταρία στη θέση της (παρ. 7.2.3 ). Πιέστε το πλήκτρο

Το μπλε φως πρέπει να ανάβει (ενεργό ηλεκτρικό κύκλωμα) και η αλυσίδα δεν πρέπει να κινηθεί.

χρησιμοποιείτε το μηχάνημα εάν η αλυσίδα κινείται με τον κινητήρα στο ρελαντί. Στην περίπτωση αυτή πρέπει να απευθυνθείτε στην Αντιπροσωπεία. Ελευθερώστε το μοχλό εντολής γκαζιού. (Χωρίς να πατήσετε το μοχλό μπλοκαρίσματος του γκαζιού) Ο μοχλός γκαζιού

μπλοκαρισμένος.EL - 12 Ενεργοποιήστε το πλήκτρο μπλοκαρίσματος γκαζιού και το μοχλό γκαζιού. Οι μοχλοί πρέπει να κινούνται ελεύθερα, χωρίς εμπόδια. Η αλυσίδα μετακινείται. Αφήστε το μοχλό γκαζιού ή πιέστε το πλήκτρο ασφαλείας. Ο μοχλός πρέπει να επιστρέψει αυτόματα και γρήγορα σε ουδέτερη θέση. Η αλυσίδα πρέπει να σταματήσει. ΕΛΕΓΧΟΣ ΦΡΕΝΟΥ

μηχάνημα (παρ. 6.4 )

χειρολαβές και με τα δύο χέρια.

3. Ενεργοποιώντας το

μοχλό γκαζιού για να διατηρήσετε την αλυσίδα σε κίνηση, σπρώξτε προς τα εμπρός την μπροστινή προστασία του χεριού, χρησιμοποιώντας τη ράχη του αριστερού χεριού (παρ. 5.4 )

Το σταμάτημα της αλυσίδας πρέπει να είναι άμεσο. Όταν η αλυσίδα σταματήσει, απελευθερώσατε άμεσα το μοχλό γκαζιού και απενεργοποιήστε το φρένο αλυσίδας (παρ. 5.4). Εάν κάποιο αποτελέσματα διαφέρει σε σχέση με τους πίνακες, μην χρησιμοποιήσετε το μηχάνημα! Απευθυνθείτε στο Σέρβις για τον αναγκαίο έλεγχο και την επισκευή.

6.3 ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΗΣ ΧΡΗΣΗΣ

ΑΛΥΣΟΠΡΙΟΝΟΥ ΠΑΝΏ ΣΤΟ ΔΕΝΔΡΟ Το αλυσοπρίονο πρέπει να είναι εφοδιασμένο με έναν επίπεδο ιμάντα με κρίκους στα άκρα κατάλληλους για τη σύνδεση στη χειρολαβή με ιμάντα του χειριστή.

1. Στερεώστε τον επίπεδο ιμάντα με κρίκους

στα άκρα πάνω στο σημείο πρόσδεσης (Εικ. 14.A) στο οπίσθιο σημείο του αλυσοπρίονου.

2. Χρησιμοποιήστε κατάλληλα κλιπ για την

έμμεση (με επίπεδο ιμάντα που διαθέτει κρίκους στα άκρα) και την άμεση στερέωση (στο σημείο πρόσδεσης του αλυσοπρίονου) στους ιμάντες της εξάρτυσης του χειριστή.

3. Βεβαιωθείτε ότι το ηλεκτρικό

κύκλωμα είναι απενεργοποιημένο (Λάμπες σβηστές) (Εικ. 12.B).

4. Βεβαιωθείτε ότι το φρένο αλυσίδας

είναι ενεργοποιημένο (παρ. 5.4).

5. Δώστε το μηχάνημα στο χειριστή

που βρίσκεται πάνω στο δέντρο. Βεβαιωθείτε ότι το αλυσοπρίονο είναι συνδεδεμένο με ασφαλή τρόπο όταν το δίνετε στο χειριστή που εργάζεται πάνω στο δέντρο, καθώς και ότι έχει στερεωθεί στους ιμάντες της εξάρτυσης πριν το ελευθερώσετε από τον εξοπλισμό που χρησιμοποιείται για το ανέβασμά του.

6. Ασφαλίστε το αλυσοπρίονο στο ειδικό

σημείο πρόσδεσης στην εξάρτυση του χειριστή (Εικ. 16). Τα σημεία πρόσδεσης μπορεί να είναι κεντρικά (εμπρός ή πίσω) ή πλευρικά: – εάν είναι δυνατόν, κρεμάστε το αλυσοπρίονο στο πίσω κεντρικό σημείο (Εικ. 15 Α) ώστε να μην έρχεται σε επαφή με τα σχοινιά αναρρίχησης και το βάρος του να μεταφέρεται στην πλάτη του χειριστή (Εικ.. 17). ΣΗΜΕΙΏΣΗ Η δυνατότητα της άμεσης στήριξης του αλυσοπρίονου στον εξοπλισμό ιμάντα μειώνει τον κίνδυνο ζημιών στον εξοπλισμό κατά την διάρκεια των κινήσεων γύρω από τον άξονα. Το αλυσοπρίονο πρέπει πάντα να διατηρείται κλειστό όταν είναι απευθείας στερεωμένο στη χειρολαβή. ΣΗΜΑΝΤΙΚΟ Κατά τη μετατόπιση του αλυσοπρίονου από ένα σημείο πρόσδεσης σε άλλο, βεβαιωθείτε ότι η μηχανή είναι ασφαλισμένη στην καινούργια της θέση πριν το ελευθερώσετε από το προηγούμενο σημείο πρόσδεσης.

1. Αφαιρέστε την προστασία μπάρας

(Εικ. 1.K) και την προστασία άγκιστρου (Εικ. 1.J) (εάν χρησιμοποιείται).

2. Βεβαιωθείτε ότι η μπάρα και η

αλυσίδα δεν έρχονται σε επαφή με το έδαφος ή άλλα αντικείμενα.

3. Τοποθετήστε σωστά την μπαταρία

στη θέση της (παρ. 7.2.3).

4. Πιέστε το μπουτόν ασφαλείας

(μπλε φως) (Εικ. 12.A).

5. Ενεργοποιήστε το μοχλό μπλοκαρίσματος

γκαζιού (Εικ. 13.Β) και το μοχλό εντολής γκαζιού. (Εικ. 13.Α).

Πριν ξεκινήσετε για πρώτη φορά την εργασία κοπής ή κλαδέματος πρέπει: – να έχετε εκπαιδευτεί στη χρήση παρόμοιων μηχανημάτων, – να έχετε διαβάσει προσεκτικά τις προειδοποιήσεις ασφαλείας και τις οδηγίες χρήσης του παρόντος εγχειριδίου,EL - 13 – να έχετε εξασκηθεί με ξύλα στο έδαφος ή στερεωμένα σε καβαλέτα, έτσι ώστε να εξοικειωθείτε επαρκώς με το μηχάνημα και τις καταλληλότερες τεχνικές κοπής. Για να χρησιμοποιήσετε το μηχάνημα:

• Απενεργοποιείτε πάντα το φρένο αλυσίδας πριν από την ενεργοποίηση του γκαζιού.

• Κρατάτε πάντα το μηχάνημα γερά και με τα δύο χέρια, με το αριστερό χέρι στην εμπρός χειρολαβή και με το δεξιό στην πίσω, ανεξάρτητα από το αν ο χειριστής είναι αριστερόχειρας ή όχι. Εάν η αλυσίδα μπλοκάρει κατά τη διάρκεια της εργασίας, σταματήστε αμέσως το μηχάνημα. ΣΗΜΕΙΏΣΗ Κατά τη διάρκεια της εργασίας, η μπαταρία προστατεύεται από την ολική αποφόρτιση μέσω ενός συστήματος προστασίας που σβήνει το μηχάνημα και μπλοκάρει τη λειτουργία.

6.5.1 Αναγκαίοι έλεγχοι κατά την εργασία

6.5.1.a Έλεγχος τεντώματος της αλυσίδας

Κατά τη διάρκεια της εργασίας, η αλυσίδας επιμηκύνεται σταδιακά και κατά συνέπεια πρέπει να ελέγχετε συχνά το τέντωμά της (παρ. 6.1.3).

6.5.1.b Έλεγχος της ροής λαδιού

ΣΗΜΑΝΤΙΚΟ Μη χρησιμοποιείτε το μηχάνημα χωρίς λάδι! Βεβαιωθείτε ότι η μπάρα και η αλυσίδα είναι σωστά τοποθετημένες όταν ελέγχετε τη ροή του λαδιού. Βάλτε εμπρός τον κινητήρα (παρ. 6.4), αφήστε τον σε μεσαίες στροφές και ελέγξτε αν το λάδι της αλυσίδας απλώνεται όπως στην (Εικ. 18).

6.6 ΔΑΣΙΚΕΣ ΕΡΓΑΣΙΕΣ

6.6.1 Κλάδεμα ενός δένδρου

Βεβαιωθείτε ότι η περιοχή πτώσης των κλαδιών είναι ελεύθερη. Για εργασίες κλαδέματος σε ύψος, με τη βοήθεια σχοινιού και δεσίματος με ζώνη, ακολουθήστε προσεκτικά τις οδηγίες της παραγράφου "Για την ασφάλειά σας" 6.7)

1. Σταθείτε στην αντίθετη πλευρά σε

σχέση με το κλαδί για κοπή.

2. Αρχίστε με τα πιο χαμηλά κλαδιά και

προχωρήστε προς τα πιο ψηλά.

3. Ακολουθήστε την πρώτη κοπή από χαμηλά

προς τα επάνω (Εικ. 19.A). Ολοκληρώστε το κλάδεμα κόβωντας από πάνω προς τα κάτω, όπως φαίνεται στη (Εικ. 19.B).

6.6.2 Κοπή ενός δένδρου

ΣΗΜΑΝΤΙΚΟ Όταν δυο ή περισσότερα άτομα μαζί πραγματοποιούν διαδικασίες τεμαχισμού και κοπής, αυτές οι διαδικασίες θα μπορούσαν να πραγματοποιηθούν σε ξεχωριστές ζώνες και σε μια απόσταση ίση με τουλάχιστον 2,5 φορές το ύψος του δένδρου προς κοπή. Μην κόβεται δένδρα αν κινδυνεύουν άτομα, αν υπάρχει κίνδυνος πρόσκρουσης σε ηλεκτρικά καλώδια ή πρόκλησης οποιασδήποτε υλικής ζημιάς. Σε περίπτωση που κάποιο δένδρο έρθει σε επαφή με τα καλώδια γραμμής διανομής του ρεύματος, θα πρέπει να επικοινωνήσετε άμεσα με την εταιρία διανομής ρεύματος. Πριν προχωρήσετε στην κοπή: – είναι απαραίτητο να λάβετε υπόψη σας τη φυσική κλίση του δένδρου, το μέρος προς το οποίο τα κλαδιά είναι πιο μεγάλα καθώς και τη διεύθυνση του ανέμου, ώστε να αξιολογήσετε τον τρόπο που θα πέσει το δένδρο, – αφαιρέστε από το δένδρο τις ακαθαρσίες, τις πέτρες, τα τμήματα φλοιού, τα καρφιά, τα μεταλλικά σύρματα, – ελευθερώστε την περιοχή γύρω από το δένδρο και εξασφαλίστε καλή στήριξη για τα πόδια, – προετοιμάστε κατάλληλες οδούς διαφυγής χωρίς εμπόδια. Οι οδοί διαφυγής πρέπει να σχηματίζουν γωνία περίπου 45° προς κατεύθυνση αντίθετη από την πτώση του δένδρου (Εικ. 20) και πρέπει να επιτρέπουν την απομάκρυνση του χειριστή σε μια ασφαλή ζώνη, απόστασης περίπου 2,5 φορές το ύψος του δένδρου που θα κοπεί, – Λαμβάνετε θέση ανάντη σε σχέση με το σημείο του εδάφους στο οποίο είναι πιθανό το δένδρο να κυλήσει ή να πέσει μετά από την κοπή.

1. Σταθείτε στα δεξιά του δένδρου,

πίσω από το αλυσοπρίονο.

2. Πραγματοποιήστε μια οριζόντια εντομή στο

1/3 της διαμέτρου του δένδρου, κάθετα στην κατεύθυνση της πτώσης (Εικ. 21.A).

• Πίσω τομή κοπήςEL - 14

1. Πραγματοποιήστε την πίσω τομή κοπής

σε μια θέση ανώτερη τουλάχιστον κατά 5 cm από την οριζόντια κοπή (Εικ. 22.B).

2. Πραγματοποιήστε την πίσω τομή κοπής

έτσι ώστε να αφήσετε αρκετό ξύλο, το οποίο χρησιμεύει σαν "αρμός" (Εικ. 22.C). Το ξύλο του αρμού εμποδίζει την κίνηση συστροφής του δένδρου και την πτώση του σε λάθος κατεύθυνση. Μην πραγματοποιείτε κοπές δια μέσου του αρμού.

3. Μειώστε σταδιακά το πάχος του

αρμού, χωρίς να βγάλετε την μπάρα, έως την πτώση του δένδρου.

4. Αν υπάρχει οποιοδήποτε κίνδυνος ότι

το δένδρο δεν θα πέσει στην επιθυμητή κατεύθυνση ή ότι μπορεί να χάσει την ισορροπία του και να διπλώσει επάνω στην οδοντωτή αλυσίδα, σταματήστε την κοπή πριν την ολοκλήρωση της πίσω τομής κοπής και χρησιμοποιήστε ξύλινους, πλαστικούς ή αλουμινένιους τάκους (Εικ. 23.D) για να ανοίξει η τομή. Ρίξτε το δένδρο κατά μήκος της επιθυμητής γραμμής πτώσης χτυπώντας με μια βαριοπούλα τους τάκους.

5. Όταν το δένδρο αρχίσει να πέφτει,

πρέπει να βγάλετε το μηχάνημα κοπής, να το σταματήσετε (παρ. 6.9), να το ακουμπήσετε στο έδαφος και στη συνέχεια να το μπλοκάρετε μέσω της προβλεπόμενης εξόδου. Θα πρέπει να δώσετε μεγάλη προσοχή για την πτώση των κλαδιών από ψηλά όπως επίσης προσοχή για το που πατάτε.

6.6.3 Τεμαχισμός κλαδιών ενός δένδρου

Αυτό σημαίνει κοπή των κλαδιών του δένδρου που έπεσε. Προσέξτε τα σημεία στήριξης του κλαδιού στο έδαφος, την πιθανότητα ύπαρξης πίεσης, την κατεύθυνση που μπορεί να πάρει το κλαδί κατά την κοπή και την πιθανότητα αστάθειας του δένδρου μετά την κοπή του κλαδιού. Όταν κλαδεύετε, θα πρέπει να αφήσετε τα κατώτερα κλαδιά τα οποία και υποστηρίζουν τον κορμό στο έδαφος. Κόψτε τα μικρά κλαδιά με ένα μόνο χτύπημα (Εικ. 24.A). Είναι καλύτερα να κόψετε τα κλαδιά υπό πίεση ξεκινώντας από κάτω προς τα επάνω για την αποφυγή του διπλώματος του αλυσοπρίονου (Εικ. 24.B).

6.6.4 Τεμαχισμός κορμού μετά την πτώση

Τεμαχισμός είναι η επιμέρους κοπή ενός κορμού κατά το μήκος του. Είναι σημαντική η διαβεβαίωση ότι τα πόδια σας βρίσκονται σε σταθερό σημείο και ότι το βάρος σας διαμοιράζεται ομοιόμορφα σε αυτά. Αν είναι δυνατό, συμφέρει η ανύψωση και η υποστήριξη του κορμού με τη βοήθεια κλαδιών, κορμών ή κούτσουρων. Η κοπή του κορμού διευκολύνεται από τη χρήση του γάντζου (Εικ. 1.I):

1. μπήξτε το άγκιστρο στον κορμό και

περιστρέψτε το μηχάνημα γύρω από το άγκιστρο εκτελώντας μια τοξωτή κίνηση που επιτρέπει τη διείσδυση της μπάρας στο ξύλο (Εικ. 25);

2. επαναλάβετε πολλές φορές τη

διαδικασία και, εν ανάγκη, μετακινήστε το σημείο στήριξης του άγκιστρου.

• Κορμός που ακουμπάει στο έδαφος Όταν ο κορμός ακουμπάει σε όλο το μήκος του, πρέπει να κόβεται από ψηλά (πάνω τεμαχισμός) (Εικ. 26.A). – Κόψτε περίπου έως τη μέση της διαμέτρου και στη συνέχεια γυρίστε τον κορμό και ολοκληρώστε την κοπή από την άλλη πλευρά.

• Κορμός που ακουμπάει μόνο στο ένα άκρο Όταν ο κορμός ακουμπάει μόνο στο ένα άκρο: – κόψτε το 1/3 της διαμέτρου της πλευράς που βρίσκεται κάτω (κάτω τεμαχισμός) (Εικ. 27.A); – στη συνέχεια θα πρέπει να πραγματοποιηθεί η τελική κοπή, πραγματοποιώντας τον πάνω τεμαχισμό για να συναντήσετε την πρώτη κοπή (Εικ. 27.B).

• Κορμός που ακουμπάει και στα δύο άκρα Όταν ο κορμός ακουμπάει και στα δύο άκρα: – κόψτε το 1/3 της διαμέτρου αρχίζοντας από το πάνω μέρος (πάνω τεμαχισμός) (Εικ. 28.A), – στη συνέχεια θα πρέπει να πραγματοποιηθεί η τελική κοπή, πραγματοποιώντας τον κάτω τεμαχισμό των κάτω 2/3 για να συναντήσετε την πρώτη κοπή (Εικ. 28.B).

• Κορμός σε επικλινές έδαφος Όταν κόβετε έναν κορμό σε επικλινές έδαφος, θα πρέπει πάντα να στέκεστε ανάντη (Εικ. 29).EL - 15 Κατά τη διάρκεια της διαδικασίας, όταν ολοκληρώνετε την κοπή, για τη διατήρηση του ελέγχου, η πίεση κοπής θα πρέπει να μειωθεί χωρίς να χαλαρώσετε τη δύναμη που ασκείτε στις χειρολαβές του μηχανήματος. Θα πρέπει να αποφευχθεί η επαφή του μηχανήματος με το έδαφος.

6.7 ΓΙΑ ΕΡΓΑΣΙΕΣ ΚΛΑΔΕΜΑΤΟΣ ΣΕ

ΥΨΟΣ, ΜΕ ΤΗ ΒΟΗΘΕΙΑ ΣΧΟΙΝΙΟΥ ΚΑΙ ΔΕΣΙΜΑΤΟΣ ΜΕ ΙΜΑΝΤΑ ΣΗΜΑΝΤΙΚΟ Το παρόν κεφάλαιο περιγράφει τις διαδικασίες εργασίας για να μειωθεί ο κίνδυνος κακώσεων με αλυσοπρίονα κοπής όταν δουλεύει σε ύψος με τη βοήθεια ενός σχοινιού και μιας χειρολαβής με ιμάντα. Δεν προορίζεται να αντικαταστήσει την επίσημη εκπαίδευση. Οι γραμμές οδηγού που παρέχονται στο παρόν παράρτημα δεν αποτελούν παραδείγματα καλής πρακτικής. Εϊναι καλό να σέβεστε πάντα τους νόμους και τις εθνικές ρυθμίσεις.

6.7.1 Χρήση αλυσοπρίονου

με τα δύο χέρια Η χρήση αλυσοπρίονου με τα δύο χέρια περιλαμβάνει: – να έχετε σταθερό κράτημα του αλυσοπρίονου σε περίπτωση αναπήδησης; – ένας έλεγχος αλυσοπρίονου ώστε να μειωθεί η πιθανότητα να έρθετε σε επαφή με τα σχοινιά αναρρίχησης και με το σώμα του χειριστή; – να υιοθετήσετε μια θέση εργασίας σίγουρη έτσι ώστε να αποφευχθεί η απώλεια ελέγχου που μπορεί να δώσει χώρο σε μια επαφή με το αλυσοπρίονο (κίνηση ακούσια κατά τη διάρκεια λειτουργίας του αλυσοπρίονου). Για να βοηθήσετε στο κράτημα του αλυσοπρίονου και με τα δύο χέρια, όπως πρέπει συνήθως, ο χειριστής πρέπει πάντα να προσπαθεί να λάβει μια ασφαλή θέση όταν δουλεύουν με το αλυσοπρίονο: – σε επίπεδο πλευρών για τομές οριζόντιου τμήματος ή – στο επίπεδο του ηλιακού πλέγματος για τομές κάθετου τμήματος

• Όταν ο χειριστής εργάζεται κοντά σε κάθετα κλαδιά, με μια μειωμένη πλευρική δύναμη πάνω στη θέση εργασίας, αρκεί μια καλή τοποθέτηση για να διατηρήσει τη θέση εργασίας ασφαλή.

• Όταν ο χειριστής απομακρυνθεί από το κλαδί, οι πλευρικές δυνάμεις αυξάνουν και συνεπώς είναι απαραίτητο να τις ακυρώσετε ή να τις εξουδετερώσετε επενεργώντας με έναν από τους ακόλουθους τρόπους: – ξανακατευθύνετε το κύριο σχοινί μέσω ενός σημείου συμπληρωματικής στερέωσης; – χρησιμοποιήστε έναν επίπεδο ιμάντα με κρίκους στα άκρα ρυθμιζόμενους από τη χειρολαβή σε ένα σημείο συμπληρωματικής στερέωσης (Εικ. 30);

• Η επίτευξη μιας καλής τοποθέτησης στη θέση εργασίας μπορεί να διευκολυνθεί από τη χρήση ενός προσωρινού στηρίγματος, που δημιουργείται από έναν ιμάντα με δακτυλίδι, στο οποίο θα μπει το πόδι. (Εικ. 31).

6.7.2 Χρήση αλυσοπρίονου με ένα χέρι

Μην εργάζεστε μόνο με το ένα χέρι αν βρίσκεστε σε μια θέση εργασίας ασταθής ή όταν προτιμάται το αλυσοπρίονο σε ένα χέρι για να αποκόψει ακίδες μικρής διαμέτρου. Το αλυσοπρίονο για κλάδεμα πρέπει να χρησιμοποιείται με το ένα χέρι, όταν:

• ο χειριστής δεν καταφέρνει να αποκτήσει μια θέση εργασίας ώστε να μπορεί να κάνει χρήση με τα δύο χέρια,

• είναι απαραίτητο να διατηρήσετε (κρατήσετε) τη σωστή θέση χρησιμοποιώντας ένα χέρι,

• είναι απαραίτητο να πραγματοποιήσετε μια κοπή που καθορίζει μια πλήρη επιμήκυνση (επέκταση) του άνω άκρου του χειριστή έξω από τη γραμμή του σώματος του χειριστή (Εικ. 32). Ο χειριστής δεν πρέπει ποτέ:

• να κόβει με τη ζώνη αναπήδησης να αντιστοιχεί στο σημείο της μπάρας αλυσοπρίονου;

• κοψίματα «πιάσε και κόψε»;

• προσπαθήστε να κρατήσετε τα τμήματα που πέφτουν.

6.8 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗ ΧΡΗΣΗ

ΣΗΜΑΝΤΙΚΟ Ακινητοποιήστε το μηχάνημα (παρ. 6.9) όταν μετακινήστε από μία ζώνη εργασίας σε άλλη. Εάν η αλυσίδα μπλοκάρει κατά τη διάρκεια της εργασίας, σταματήστε αμέσως το μηχάνημα. Αν κατά τη διάρκεια του κλαδέματος σε ύψος, (που δημιουργήθηκε με τη βοήθειαEL - 16 σχοινιού και τη χειρολαβή με ιμάντα), το αλυσοπρίονο εμπλέκει το χειριστή, που:

1. ακινητοποιήστε αμέσως το μηχάνημα,

2. κολλήστε το με ασφαλή τρόπο πάνω στο

κλαδί που πάει από τον κορμό στην κοπή ή σε ένα σχοινί ξεχωριστό από το εργαλείο;

3. βγάλτε το αλυσοπρίονο από το κόψιμο

που πραγματοποιείται ανασηκώνοντας το κλαδί, αν είναι απαραίτητο;

4. αν είναι απαραίτητο, χρησιμοποιήστε ένα

ή δύο αλυσοπρίονα για να ελευθερώσετε το αλυσοπρίονο που μπλέχτηκε, κόβωντας τουλάχιστον 30cm από το εμπλεκόμενο αλυσοπρίονο. Τα κομμάτια που θα ελευθερωθούν θα γίνουν πάντα προς το σημείο κλαδιού (είτε μεταξύ αλυσοπρίονου και σημείου κλαδιού και όχι μεταξύ εμπλεκόμενου κορμού). Μ’αυτόν τον τρόπο, εμποδίζεται το αλυσοπρίονο να περάσει στο άλλο μέρος του κλαδιού που κόβεται περιπλέκονται κι άλλο την κατάσταση.

Για να ακινητοποιήσετε το μηχάνημα:

1. Ελευθερώστε το μοχλό γκαζιού (Εικ. 13.A).

2. Πιέστε το πλήκτρο ασφαλείας και

απενεργοποιήστε το ηλεκτρικό κύκλωμα (φως σβηστό) (Εικ. 12.A). Αφού αφήσετε το μοχλό γκαζιού, πρέπει να περάσουν λίγα δευτερόλεπτα πριν σταματήσει η οδοντωτή αλυσίδα. Ακινητοποιείτε πάντα το μηχάνημα: – Όταν μετακινήστε από μία ζώνη εργασίας σε άλλη. Κατά τις μετακινήσεις ποτέ μην πιέζετε το μπουτόν ασφαλείας για να αποφύγετε τον κίνδυνο τυχαίας εκκίνησης.

1. Αφαιρέστε την μπαταρία από τη θέση

της και φορτίστε την (παρ. 7.2.2).

2. Τοποθετήστε την προστασία μπάρας.

3. Αφήστε τον κινητήρα να κρυώσει

πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

4. Λασκάρετε το παξιμάδι στήριξης της λάμας

για την μείωση της τάσης της αλυσίδας.

5. Καθαρίστε καλά το μηχάνημα από

σκόνη και υπολείμματα και αφαιρέστε από την αλυσίδα κάθε ίχνος πριονιδιού και εναποθέσεις λαδιού (παρ. 7.4).

6. Βεβαιωθείτε ότι δεν υπάρχουν

λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει. ΣΗΜΑΝΤΙΚΟ Αφαιρείτε πάντα την μπαταρία (παρ. 7.2.2) και τοποθετείτε την προστασία μπάρας κάθε φορά που αφήνετε αφύλακτο το μηχάνημα ή δεν το χρησιμοποιείτε.

7. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

Οι κανονισμοί ασφαλείας που πρέπει να ακολουθηθούν περιγράφονται στο κεφ.

2. Τηρείτε αυστηρά τις οδηγίες αυτές για

να αποφύγετε σοβαρούς κινδύνους. Πριν ξεκινήσετε οποιονδήποτε έλεγχο, καθαρισμό ή επέμβαση συντήρησης/ρύθμιση στο μηχάνημα:

• Ακινητοποιήστε το μηχάνημα,

• Περιμένετε έως ότου ακινητοποιηθεί η αλυσίδα,

• Αφαιρέστε την μπαταρία από τη θέση της,

• Τοποθετήστε την προστασία μπάρας, εκτός και αν πρόκειται να επέμβετε στην μπάρα ή στην αλυσίδα,

• Περιμένετε έως ότου κρυώσει ο κινητήρας,

• Διαβάστε τις αντίστοιχες οδηγίες,

• Φοράτε κατάλληλη ενδυμασία, γάντια εργασίας και γυαλιά προστασίας,

• Η συχνότητα και η διαδικασία επέμβασης περιγράφονται στον “Πίνακα συντήρησης”. Σκοπός του πίνακα είναι να σας βοηθήσει να διατηρείτε σε καλή και ασφαλή κατάσταση το μηχάνημά σας. Στον πίνακα αναφέρονται οι κύριες επεμβάσεις και οι προβλεπόμενοι χρόνοι για κάθε μία από αυτές. Η επέμβαση πρέπει να γίνεται όταν επέλθει η πρώτη προθεσμία.

• Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων ή/και που έχουν τοποθετηθεί λανθασμένα μπορεί να έχει αρνητικές συνέπειες για τη λειτουργία και την ασφάλεια του μηχανήματος. Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση βλάβης, ατυχήματος ή τραυματισμού εξαιτίας της χρήσης αυτών των προϊόντων.

• Τα γνήσια ανταλλακτικά διατίθενται από τα εξουσιοδοτημένα συνεργεία και καταστήματα. ΣΗΜΑΝΤΙΚΟ Όλες οι επεμβάσεις συντήρησης και ρύθμισης που δεν περιγράφονται στο εγχειρίδιο πρέπειEL - 17 να εκτελούνται από τον Αντιπρόσωπο ή από ένα εξειδικευμένο συνεργείο.

7.2.1 Αυτονομία της μπαταρίας

Η αυτονομία της μπαταρίας εξαρτάται κυρίως από: a. περιβαλλοντικούς παράγοντες που προκαλούν μεγαλύτερη κατανάλωση ενέργειας: – κοπή δένδρων και κλαδιών υπερβολικά μεγάλων διαστάσεων, b. συμπεριφορές χειριστών, που πρέπει να αποφευχθούν: – συχνά σβησίματα και επανεκκινήσεις κατά τη διάρκεια της εργασίας, – χρήση ακατάλληλης τεχνικής σε σχέση με την εργασία (παρ. 6.6, παρ. 6.7); Για τη μεγαλύτερη δυνατή αυτονομία είναι σκόπιμο:

• να κόβετε το ξύλο όταν είναι στεγνό,

• να χρησιμοποιείτε την πιο κατάλληλη τεχνική σε σχέση με την εργασία. Σε περίπτωση που θέλετε να χρησιμοποιήσετε το μηχάνημα για μεγαλύτερο χρονικό διάστημα από αυτό που επιτρέπει η μπαταρία, μπορείτε:

• να αγοράσετε δεύτερη μπαταρία για να αντικαταστήσετε αμέσως την άδεια μπαταρία, χωρίς να διακόψετε τη χρήση,

7.2.2 Αφαίρεση και επαναφόρτιση

1. Πιέστε το πλήκτρο που βρίσκεται

πάνω στην μπαταρία (Εικ. 14.A) και αφαιρέστε την (Εικ. 14.B);

2. Εισάγετε την μπαταρία (Εικ. 33 Α) στη θέση

της στο φορτιστή μπαταρίας (Εικ. 33.B);

3. Συνδέστε το φορτιστή μπαταρίας

σε μια ηλεκτρική πρίζα (Εικ. 33.C), με τάση αντίστοιχη με αυτή που φαίνεται πάνω στην ετικέτα.

4. Φορτίστε την πλήρως, σύμφωνα

με τις οδηγίες στο εγχειρίδιο της μπαταρίας / του φορτιστή. ΣΗΜΕΙΏΣΗ Η μπαταρία διαθέτει προστασία που δεν επιτρέπει την επαναφόρτιση αν η θερμοκρασία περιβάλλοντος δεν κυμαίνεται από 0 έως +45 °C. ΣΗΜΕΙΏΣΗ Η μπαταρία μπορεί να φορτιστεί ανά πάσα στιγμή, ακόμα και εν μέρει, χωρίς κίνδυνο καταστροφής.

7.2.3 Επανασυναρμολόγηση της

μπαταρίας στη μηχανή Αφού ολοκληρωθεί η επαναφόρτιση:

1. Αφαιρέστε την μπαταρία (Εικ.

34.A) από τη θήκη του φορτιστή μπαταρίας (αποφεύγοντας τη διατήρηση υπό φόρτιση επί μακρόν μετά την ολοκλήρωση φόρτισης);

2. Αποσυνδέστε το φορτιστή μπαταρίας

του ηλεκτρικού δικτύου (Εικ. 34.B);

3. Εισάγετε την μπαταρία (Εικ. 14.Β) στη

θέση της σπρώχνοντας μέχρι να ακούσετε το "κλικ" που την ασφαλίζει στη θέση της και εξασφαλίζει την ηλεκτρική επαφή;

7.3 ΑΝΕΦΟΔΙΑΣΜΟΣ ΔΟΧΕΙΟΥ

ΛΑΔΙΟΥ ΑΛΥΣΙΔΑΣ ΣΗΜΕΙΏΣΗ Κοντά στην τάπα του δοχείου λαδιού αλυσίδας (Εικ. 35.Β) υπάρχει το παρακάτω σύμβολο: Δοχείο λαδιού αλυσίδας ΣΗΜΑΝΤΙΚΟ Χρησιμοποιήστε αποκλειστικά το ειδικό λάδι για τα αλυσοπρίονα ή απορροφητικό λάδι για αλυσοπρίονα. Μη χρησιμοποιείτε λάδι που περιέχει ακαθαρσίες για να μη βουλώσει το φίλτρο στο δοχείο και για να αποφύγετε ανεπανόρθωτες βλάβες στην αντλία λαδιού. Η χρήση λαδιού καλής ποιότητας είναι καίριας σημασίας για την αποτελεσματική λίπανση των οργάνων κοπής. Το χρησιμοποιημένο λάδι ή τα λάδια κακής ποιότητας μπορεί να επηρεάσουν τη λίπανση και να μειώσουν τη διάρκεια ζωής της αλυσίδας και της μπάρας. ΣΗΜΑΝΤΙΚΟ Ποτέ μη λειτουργείτε την αλυσίδα χωρίς επαρκή ποσότητα λαδιού, γιατί μπορεί να προκληθεί ζημιά στο αλυσοπρίονο και να επηρεάσει την ασφάλεια. Ελέγχετε την ποσότητα λαδιού στο αλυσοπρίονο με το δείκτη στάθμης του λαδιού (Εικ. 35.B). Εάν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε με τον εξής τρόπο:

1. Ξεβιδώστε και αφαιρέστε την τάπα

(Εικ. 35 Α) από τη δεξαμενή λαδιού.

2. Προσθέστε λάδι στο δοχείο και ελέγξτε τη

στάθμη με τον ειδικό δείκτη (Εικ. 35.B).

3. Βεβαιωθείτε ότι δεν θα εισέλθουν βρωμιές

στο δοχείο λαδιού κατά την πλήρωση.EL - 18

4. Τοποθετήστε την τάπα

λαδιού και σφίξτε την.

7.4.1 Καθαρισμός του μηχανήματος

και του κινητήρα Στο τέλος της εργασίας καθαρίζετε καλά το μηχάνημα από σκόνη και υπολείμματα.

• Για να μειωθεί ο κίνδυνος πυρκαγιάς, διατηρείτε το μηχάνημα και, ιδίως, τον κινητήρα καθαρό από φύλλα, κλαδιά ή υπερβολικό γράσο.

• Καθαρίζετε πάντα το μηχάνημα μετά τη χρήση χρησιμοποιώντας ένα καθαρό πανί εμποτισμένο με ουδέτερο απορρυπαντικό.

• Αφαιρέστε οποιοδήποτε ίχνος υγρασίας χρησιμοποιώντας ένα μαλακό και στεγνό πανί. Η υγρασία μπορεί να προκαλέσει ηλεκτροπληξία.

• Μη χρησιμοποιείτε διαβρωτικά απορρυπαντικά ή διαλύτες για να καθαρίσετε τα πλαστικά μέρη ή τις χειρολαβές.

• Μη χρησιμοποιείτε νερό υπό πίεση για να μη βρέξετε τον κινητήρα και τα ηλεκτρικά εξαρτήματα.

• Για να αποφύγετε την υπερθέρμανση και βλάβες στον κινητήρα ή στην μπαταρία, βεβαιωθείτε ότι οι γρίλιες αναρρόφησης του αέρα ψύξης είναι καθαρές και ελεύθερες από υπολείμματα.

7.4.2 Καθαρισμός της αλυσίδας

Μετά από κάθε χρήση αφαιρείτε από την αλυσίδα κάθε ίχνος πριονιδιού και εναποθέσεις λαδιού. Σε περίπτωση σημαντικού μπουκώματος ή ρητινοποίησης, αποσυναρμολογήστε την αλυσίδα και βάλτε την για μερικές ώρες σε ένα δοχείο με ένα ειδικό απορρυπαντικό. Συνεπώς ξεπλύνετέ την με καθαρό νερό και επεξεργαστείτε την με ένα αντιδιαβρωτικό σπρέυ, πριν την ξανατοποθετήσετε στη μηχανή.

7.5 ΠΕΙΡΟΣ ΣΥΓΚΡΑΤΗΣΗΣ ΑΛΥΣΙΔΑΣ

Ελέγξτε πριν από κάθε χρήση τις συνθήκες πείρου συγκράτησης αλυσίδας (Εικ. 1 Η) και αντικαταστήστε το σε περίπτωση φθοράς.

7.6 ΟΠΕΣ ΛΙΠΑΝΣΗΣ ΤΟΥ

ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ ΤΗΣ ΜΠΑΡΑΣ Καθημερινά, πριν τη χρήση, να αφαιρείτε το κάλυμμα του κάρτερ (παρ. 4.2), βγάλτε την μπάρα και ελέγξτε ότι οι τρύπες λίπανσης της μηχανής (Εικ. 36.A) και της μπάρας οδηγού (Εικ. 36.B) δεν είναι βουλωμένες.

7.7 ΠΑΞΙΜΑΔΙΑ ΚΑΙ ΒΙΔΕΣ ΣΤΕΡΕΏΣΗΣ

• Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

• Να ελέγχετε τακτικά ότι οι χειρολαβές είναι καλά στερεωμένες.

8. EKTAKTH ΣΥΝΤΗΡΗΣΗ

8.1 ΜΕΤΑΛΛΙΚΟ ΕΛΑΣΜΑ ΤΟΥ

ΦΡΕΝΟΥ ΑΛΥΣΙΔΑΣ Ελέγχετε κάθε μήνα στην Αντιπροσωπεία την κατάσταση του μεταλλικού ελάσματος γύρω από το σφόνδυλο του συμπλέκτη. Η ταινία πρέπει να αντικαθίσταται όταν καταστρέφεται ή παραμορφώνεται.

8.2 ΠΗΝΙΟΝ ΚΙΝΗΣΗΣ ΑΛΥΣΙΔΑΣ

Απευθυνθείτε στον Αντιπρόσωπο για τον περιοδικό έλεγχο της κατάστασης του πηνίον και την αντικατάστασή του όταν η φθορά υπερβεί τα αποδεκτά όρια. Μην τοποθετείτε καινούργια αλυσίδα με φθαρμένο πηνίον ή αντιστρόφως.

ΟΔΟΝΤΏΤΗΣ ΑΛΥΣΙΔΑΣ Για λόγους ασφαλείας και απόδοσης είναι πολύ σημαντικό τα όργανα κοπής να είναι καλά τροχισμένα. Χρησιμοποιείτε πάντα ανθεκτικά γάντια εργασίας για να πιάσετε την μπάρα και την αλυσίδα. Το τρόχισμα της αλυσίδας είναι αναγκαίο όταν: – Το πριονίδι έχει τη μορφή σκόνης. – Χρειάζεται μεγαλύτερη δύναμη για την κοπή. – Η κοπή δεν είναι ευθύγραμμη. – Οι κραδασμοί αυξάνουν. Αν η αλυσίδα δεν είναι επαρκώς τροχισμένη, αυξάνεται ο κίνδυνος αναπήδησης (kickback). ΣΗΜΑΝΤΙΚΟ Η διαδικασία τροχίσματος συνιστάται να ανατίθεται σε εξειδικευμένο συνεργείο, επειδή γίνεται με ειδικά μηχανήματαEL - 19 που εξασφαλίζουν την ελάχιστη αφαίρεση υλικού και σταθερό τρόχισμα σε όλα τα δόντια.

8.3.1 Αντικατάσταση της

οδοντωτής αλυσίδας Η αλυσίδα πρέπει να αντικαθίσταται όταν: – το μήκος του δοντιού μειωθεί στα 5 mm ή ακόμη λιγότερο, – το διάκενο των κρίκων στα πριτσίνια είναι υπερβολικό. – η ταχύτητα κοπής είναι αργή και το επανειλημμένο τρόχισμα δεν βελτιώνει την ταχύτητα κοπής. Η αλυσίδα έχει φθαρεί. ΣΗΜΑΝΤΙΚΟ Μετά από την αντικατάσταση της αλυσίδας είναι αναγκαίο ο έλεγχος να γίνεται με μια μεγαλύτερη συχνότητα, εξαιτίας της προσαρμογής της αλυσίδας.

8.4 ΣΥΝΤΗΡΗΣΗ ΤΗΣ ΜΠΑΡΑΣ ΟΔΗΓΟΥ

ΣΗΜΕΙΏΣΗ Όλες οι ενέργειες που αφορούν την μπάρα οδηγό είναι εργασίες που απαιτούν ειδικές γνώσεις καθώς και τη χρήση ειδικού εξοπλισμού προκειμένου να πραγματοποιηθούν σύμφωνα με τους κανόνες της τεχνικής. Για λόγους ασφαλείας είναι σκόπιμο να απευθύνεστε στον Αντιπρόσωπο. Για να αποφύγετε την ασύμμετρη φθορά της μπάρας, είναι σκόπιμο να την αντιστρέψετε κατά περιόδους. Για να διατηρείτε σε καλή κατάσταση την μπάρα:

1. γρασάρετε με ειδική σύριγγα (δεν

χορηγείται με τον εξοπλισμό) τα ρουλεμάν του πηνίον μετάδοσης (εάν υπάρχει);

2. καθαρίζετε το αυλάκι της μπάρας

με ειδική ξύστρα (δεν χορηγείται με τον εξοπλισμό) (Εικ. 37.A),

3. καθαρίζετε τις οπές λίπανσης (Εικ. 37.B);

4. αφαιρείτε τα ρινίσματα με μια

επίπεδη λίμα από τα πλευρά αντισταθμίζοντας ενδεχόμενες διαφορές βάθους μεταξύ των οδηγών.

8.4.1 Αντικατάσταση της μπάρας

Η μπάρα πρέπει να αντικαθίσταται όταν: – το βάθος του αυλακιού είναι μικρότερο από το ύψος των κρίκων κίνησης (οι οποίοι δεν πρέπει να ακουμπούν ποτέ στον πυθμένα), – το εσωτερικό τοίχωμα του οδηγού έχει φθαρεί σε σημείο που να γέρνει πλευρικά η αλυσίδα.

9.1 ΑΠΟΘΗΚΕΥΣΗ ΜΗΧΑΝΗΜΑΤΟΣ

Όταν το μηχάνημα πρέπει να αποθηκευτεί:

1. Αφαιρέστε την μπαταρία από τη

θέση της και φορτίστε την,

2. Τοποθετήστε την προστασία μπάρας.

3. Περιμένετε έως ότου κρυώσει ο κινητήρας,

4. Εκτελέστε τον καθαρισμό (παρ. 7.4).

5. Βεβαιωθείτε ότι δεν υπάρχουν

λασκαρισμένα ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

6. Αποθήκευση του μηχανήματος:

– σε στεγνό περιβάλλον – προφυλαγμένο από τις καιρικές συνθήκες – σε σημείο στο οποίο δεν έχουν πρόσβαση τα παιδιά. – βεβαιωθείτε ότι έχετε αφαιρέσει κλειδιά ή εργαλεία που χρησιμοποιήσατε για τη συντήρηση.

9.2 ΑΠΟΘΗΚΕΥΣΗ ΤΗΣ ΜΠΑΤΑΡΙΑΣ

Η μπαταρία πρέπει να φυλάσσεται σε σκιερό, δροσερό και χωρίς υγρασία μέρος. ΣΗΜΕΙΏΣΗ Σε περίπτωση μεγάλου χρόνου εκτός χρήσης, φορτίζετε την μπαταρία κάθε δύο μήνες για να παρατείνετε τη διάρκεια ζωής.

10. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

Κάθε φορά που είναι αναγκαίο να μετακινήσετε, να ανυψώσετε, να μεταφέρετε ή να γείρετε το μηχάνημα:

• Ακινητοποιήστε το μηχάνημα,

• Περιμένετε έως ότου ακινητοποιηθεί η αλυσίδα,

• Αφαιρέστε την μπαταρία από τη θέση της και φορτίστε την,

• Τοποθετήστε την προστασία μπάρας;

• Περιμένετε έως ότου κρυώσει ο κινητήρας,

• Φορέστε ανθεκτικά γάντια εργασίας;

• Πιάστε το μηχάνημα μόνο από τις χειρολαβές και γυρίστε την μπάρα σε κατεύθυνση αντίθετη προς τη φορά κίνησης; Όταν μεταφέρετε το μηχάνημα με ένα όχημα:

• στερεώστε κατάλληλα το μηχάνημα με σχοινιά ή αλυσίδες;

• τοποθετήστε το ώστε να μην αποτελεί κίνδυνο.EL - 20

11. ΒΟΗΘΕΙΑ ΚΑΙ ΕΠΙΔΙΟΡΘΏΣΕΙΣ

Το παρόν εγχειρίδιο παρέχει όλες τις αναγκαίες οδηγίες για το χειρισμό του μηχανήματος και για μια σωστή βασική συντήρηση που εκτελείται από το χρήστη. Όλες οι επεμβάσεις ρύθμισης και συντήρησης που δεν περιγράφονται στο παρόν εγχειρίδιο πρέπει να εκτελούνται από την Αντιπροσωπεία ή από εξειδικευμένο συνεργείο που διαθέτει τις αναγκαίες γνώσεις και τον εξοπλισμό για τη σωστή εκτέλεση των εργασιών, διατηρώντας τον αρχικό βαθμό ασφαλείας του μηχανήματος. Οι επεμβάσεις σε μη εξειδικευμένα συνεργεία και χωρίς τον κατάλληλο εξοπλισμό έχουν ως αποτέλεσμα την ακύρωση κάθε είδους Εγγύησης και κάθε υποχρέωσης ή ευθύνης του Κατασκευαστή.

• Τα εξουσιοδοτημένα συνεργεία αναλαμβάνουν τις επισκευές και τη συντήρηση υπό εγγύηση.

• Τα εξουσιοδοτημένα συνεργεία παρέχουν πάντοτε γνήσια ανταλλακτικά. Τα γνήσια ανταλλακτικά και εξαρτήματα έχουν μελετηθεί ειδικά για τα μηχανήματα.

• Τα μη γνήσια ανταλλακτικά και εξαρτήματα δεν είναι εγκεκριμένα και η χρήση τους ακυρώνει την εγγύηση.

• Συνιστάται να απευθύνεστε στο εξουσιοδοτημένο συνεργείο μια φορά το χρόνο για τη συντήρηση και τον έλεγχο των διατάξεων ασφαλείας.

Η εγγύηση καλύπτει όλες τις αστοχίες υλικού και κατασκευής. Ο χρήστης πρέπει να ακολουθήσει προσεκτικά όλες τις οδηγίες που παρέχονται στα συνημμένα έγγραφα. Η εγγύηση δεν καλύπτει βλάβες που οφείλονται σε:

• Μη τήρηση των οδηγιών του εγχειριδίου.

• Λανθασμένη ή μη επιτρεπόμενη χρήση και συναρμολόγηση.

• Χρήση μη γνήσιων ανταλλακτικών.

• Χρήση μη παρεχόμενων ή μη εγκεκριμένων από τον κατασκευαστή εξαρτημάτων. Η εγγύηση επίσης δεν καλύπτει:

• Τη φυσιολογική φθορά αναλώσιμων, όπως συστήματα κοπής, μπουλόνια ασφαλείας.

• Φυσιολογική φθορά. Ο αγοραστής προστατεύεται από την ισχύουσα νομοθεσία της χώρας του. Τα δικαιώματα του αγοραστή που προβλέπει η εθνική νομοθεσία δεν περιορίζονται σε καμία περίπτωση από την παρούσα εγγύηση.

13. ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ

Επέμβαση Περιοδικότητα Παράγραφος

Έλεγχος όλων των συνδέσεων - Πριν από κάθε χρήση 7.7 Έλεγχοι ασφαλείας / Έλεγχος χειριστηρίων - Πριν από κάθε χρήση 6.2 Έλεγχος πείρου συγκράτησης αλυσίδας - Πριν από κάθε χρήση 7.5 Γενικός καθαρισμός και έλεγχος - Μετά από κάθε χρήση 7.4 Καθαρισμός της αλυσίδας - Μετά από κάθε χρήση 7.4.2 Έλεγχος οπών λίπανσης του μηχανήματος και της μπάρας - Πριν από κάθε χρήση 7.6 Έλεγχος μεταλλικού ελάσματος του φρένου αλυσίδας - 1 φορά το μήνα 8.1 * Έλεγχος πηνίον κίνησης αλυσίδας - 1 φορά το μήνα 8.2 * Συντήρηση αλυσίδας - - 8.3 * Συντήρηση μπάρας - - 8.4 Συμπλήρωση στάθμης λαδιού αλυσίδας - Πριν από κάθε χρήση 7.3

• Επεμβάσεις που πρέπει να εκτελούνται από εξουσιοδοτημένο Σέρβις ή συνεργείοEL - 21

ΒΛΑΒΗ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗ

1. Πιέζοντας το μπουτόν

ασφαλείας, το μπλε φως δεν ανάβει Απουσιάζει η μπαταρία ή δεν έχει τοποθετηθεί σωστά Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3)

2. Πιέζοντας το μπουτόν

ασφαλείας, το μπλε φως δεν ανάβει και το εικονίδιο «Προσοχή» ανάβει Μπαταρία άδεια Ελέγξτε την κατάσταση φόρτισης και φορτίστε την μπαταρία (παρ. 7.2.2).

3. Ο κινητήρας δεν ξεκινά

και το εικονίδιο «Προσοχή» ανάβει, πιέζοντας το πλήκτρο ασφαλείας ενώ είναι πατημένος ο μοχλός εντολής γκαζιού και ο μοχλός μπλοκαρίσματος γκαζιού Λανθασμένη διαδικασία

Εφαρμόστε τις οδηγίες (βλ. κεφ. 6.4)

κινητήρα διακόπτεται κατά την εργασία Η μπαταρία δεν έχει τοποθετηθεί σωστά Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά (παρ. 7.2.3) Μηχάνημα κατεστραμμένο Σταματήστε αμέσως το μηχάνημα αφαιρέστε την μπαταρία και απευθυνθείτε στο Κέντρο Βοήθειας.

5. Ο κινητήρας σβήνει κατά

την εργασία και το μπουτόν ασφαλείας αναβοσβήνει Μπαταρία άδεια Ελέγξτε την κατάσταση φόρτισης και φορτίστε την μπαταρία (παρ. 7.2.2).

μπλοκαρίσματος γκαζιού και το μοχλό γκαζιού ενεργοποιημένα, η αλυσίδα δεν περιστρέφεται Υπερβολικό τέντωμα της αλυσίδας Τεντώστε την αλυσίδα (παρ. 6.1.3). Προβλήματα σε μπάρα και αλυσίδα Βεβαιωθείτε ότι η αλυσίδα ολισθαίνει ελεύθερα και η μπάρα δεν έχει παραμορφωμένους οδηγούς (παρ. 8.3, 8,4). Μηχάνημα κατεστραμμένο. Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και Απευθυνθείτε στο Σέρβις.

7. Η αλυσίδα στο τελικό

τμήμα της μπάρας υπερθερμαίνεται και βγάζει καπνό. Υπερβολικό τέντωμα της αλυσίδας Τεντώστε την αλυσίδα (παρ. 6.1.3). Δοχείο λαδιού λίπανσης άδειο. Γεμίστε το δοχείο λαδιού λίπανσης (παρ. 7.3).

λειτουργεί ομαλά ή δεν αποδίδει ισχύ με φορτίο Προβλήματα σε μπάρα και αλυσίδα Βεβαιωθείτε ότι η αλυσίδα ολισθαίνει ελεύθερα και η μπάρα δεν έχει παραμορφωμένους οδηγούς.EL - 22

Λάδι χαμηλής ποιότητας Με τον κινητήρα κρύο, αδειάστε το δοχείο, καθαρίστε το δοχείο και τους σωλήνες με απορρυπαντικό υγρό και αλλάξτε το λάδι. Βουλωμένες οπές λίπανσης Καθαρίστε (κεφ. 7.6)

10. Το μηχάνημα έχει

χτυπήσει κάποιο ξένο σώμα Φθαρμένα ή λασκαρισμένα εξαρτήματα. Σταματήστε το μηχάνημα (κεφ. 6.9). Επαληθεύστε τυχόν ζημιές. Ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα. Προχωρήστε στις επαληθεύσεις, αντικαταστάσεις ή επισκευές στο εξουσιοδοτημένο κέντρο βοήθειας.

11. Υπερβολικός θόρυβος ή/και

κραδασμοί κατά την εργασία Λασκαρισμένα ή κατεστραμμένα εξαρτήματα Σταματήστε το μηχάνημα, αφαιρέστε την μπαταρία και: – ελέγξτε τις ζημιές, – ελέγξτε αν υπάρχουν λασκαρισμένα εξαρτήματα και σφίξτε τα, – αντικαταστήστε ή επισκευάστε τα κατεστραμμένα εξαρτήματα με εξαρτήματα ισοδύναμων χαρακτηριστικών.

εκπέμπει καπνό κατά τη λειτουργία του Μηχάνημα κατεστραμμένο Μη χρησιμοποιείτε το μηχάνημα. Σταματήστε αμέσως το μηχάνημα, αφαιρέστε την μπαταρία και Απευθυνθείτε στο Σέρβις.

13. Χαμηλή αυτονομία

της μπαταρίας Δυσμενείς συνθήκες χρήσης με υψηλότερη κατανάλωση ρεύματος Βελτιστοποίηση της χρήσης (παρ. 7.2.1) Ανεπαρκής μπαταρία για τις συνθήκες χρήσης Χρησιμοποιήστε δεύτερη ή μεγαλύτερη μπαταρία (παρ. 7.2.1) Μείωση χωρητικότητας της μπαταρίας Αγοράστε μια νέα μπαταρίαEL - 23

φορτίζει την μπαταρία Η μπαταρία δεν έχει τοποθετηθεί σωστά στο φορτιστή Ελέγξτε εάν η τοποθέτηση έχει γίνει σωστά (παρ. 7.2.2) Ακατάλληλες συνθήκες περιβάλλοντος Φορτίστε την μπαταρία σε χώρο με κατάλληλη θερμοκρασία (βλ. εγχειρίδιο οδηγιών της μπαταρίας / του φορτιστή) Ακαθαρσίες στις επαφές Καθαρίστε τις επαφές Απουσία τάσης στο φορτιστή Ελέγξτε εάν το φις είναι συνδεδεμένο και εάν υπάρχει τάση στην πρίζα του ρεύματος Ελαττωματικός φορτιστής Αντικαταστήστε τον με ένα γνήσιο ανταλλακτικό Αν το πρόβλημα συνεχιστεί, συμβουλευτείτε το εγχειρίδιο της μπαταρίας / φορτιστή μπαταρίας Αν τα προβλήματα συνεχίσουν ακόμα και μετά τις παραπάνω ενέργειες, απευθυνθείτε στην Αντιπροσωπεία.

15. ΑΞΕΣΟΥΑΡ ΚΑΤΟΠΙΝ ΖΗΤΗΣΗΣ

Διατίθενται μπαταρίες διαφόρων χωρητικοτήτων, για προσαρμογή στις ειδικές λειτουργικές απαιτήσεις (Εικ. 38). Η λίστα των εγκεκριμένων μπαταριών για αυτό το μηχάνημα βρίσκεται στον πίνακα “Τεχνικά Χαρακτηριστικά”.

15.2 ΦΟΡΤΙΣΤΗΣ ΜΠΑΤΑΡΙΑΣ

Συσκευή που χρησιμοποιείται για την επαναφόρτιση της μπαταρίας (Εικ. 39).

15.3 ΜΠΑΡΕΣ ΚΑΙ ΑΛΥΣΙΔΕΣ

Στον «Πίνακα για το σωστό συνδυασμό της μπάρας και της αλυσίδας» έχουν επιλεγεί όλοι οι πιθανοί συνδυασμοί μεταξύ μπάρας και αλυσίδας. Ο ίδιος πίνακας περιέχει τα χαρακτηριστικά των εγκεκριμένων αλυσίδων και μπαρών για κάθε μηχάνημα. Για τα ανταλλακτικά χρησιμοποιείτε μόνο τις μπάρες και τις αλυσίδες του πίνακα. Η χρήση μη εγκεκριμένων συνδυασμών μπορεί να προκαλέσει σοβαρούς τραυματισμούς και βλάβες στο μηχάνημα. Δεδομένου ότι η επιλογή, η εφαρμογή και η χρήση της λάμας και της αλυσίδας, που θα τοποθετηθούν για διάφορες τυπολογίες χρήσης, γίνεται από το χρήστη βασιζόμενος αποκλειστικά στην κρίση του, αυτός αναλαμβάνει επίσης την ευθύνη για ζημιές πάσης φύσεως που οφείλονται στις πράξεις του. Σε περίπτωση αμφιβολίας όσον αφορά την καταλληλότητα της μπάρας και της αλυσίδας, απευθυνθείτε στην Αντιπροσωπεία ή σε εξειδικευμένο κέντροEN - 1

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Αλυσοπρίονο φορητό με μπαταρία a) Τύπος / Βασικό Μοντέλο b) Μήνας / Έτος κατασκευής c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης f) Εξέταση CE του Τύπου

4. Αναφορά στους Κανονισμούς εναρμόνισης

g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος k) Εγκαταστημένη ισχύς n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR ( Orijinal Talimatların Tercümesi)

EL ( Μετάφραση του πρωτοτύπου των οδηγιών

EK-Δήλωση συμμόρφωσης (Οδηγία Μηχανών 2006/42/CE, Παράρτημα II, μέρος A)

2. Δηλώνει υπεύθυνα ότι η μηχανή:

Αλυσοπρίονο φορητό με μπαταρία a) Τύπος / Βασικό Μοντέλο b) Μήνας / Έτος κατασκευής c) Αριθμός μητρώου d) Κινητήρας: μπαταρία

3. Συμμορφώνεται με τις προδιαγραφές της

e) Οργανισμός πιστοποίησης f) Εξέταση CE του Τύπου

4. Αναφορά στους Κανονισμούς εναρμόνισης

g) Στάθμη μέτρησης ακουστικής ισχύος h) Στάθμη εγγυημένης ακουστικής ισχύος k) Εγκαταστημένη ισχύς n) Εξουσιοδοτημένο άτομο για την κατάρτιση του Τεχνικού Φυλλαδίου: o) Τόπος και Χρόνος TR ( Orijinal Talimatların Tercümesi)
