BRUKSANVISNING A 405 ALPINA

NORSK - Oversettelse av orginal bruksanvisning (Istruzioni Originali) .....NO

• Egenskaper av oljan

Når maskinen leveres, er

Samtlige operationer skal

Zin! VIGTIGT Hold beholderne for blandingen og hhv. benzinen adskilt og forsyn dem med navneangivelse for at undgå, at de ombytte i anvendelsesøjeblikket.

VIGTIGT

og stram det godt til.

- Kontrollér, at maskinens håndtag og beskyttelser er rene, tørre, korrekt monteret og solidt fastgjør til maskinen;

For at undgå brud, må sno-

For at skifte fra anvendelsesmåden "Normal" til anvendelsesmåden "Antifrost" (og omvendt) (Fig. 11):

ADVARSEL!

I de første 6-8 timer, hvor

I den første anvendelsespe-

vendt motorsav kan genere andre og kan på miljøet.

For at vise hensyn til andre og til miljøet, huck føl gende:

ADVARSEL!

ADVARSEL! Kontrollér, at det område, hvor grenene vil falde, er og forbliver frit.

Til Deres og andres sik-

kerhed:

Aller først vil vi takke for at du har valgt et av våre produkter. Vi håper at du blir fornøyd med denne maskinen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gjøre deg kjent med vår maskin, og bruke den under sikre og effektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgjengelig som oppslagsverk til enhver tid, og la den følge med maskinen dersom den blir solgt videre eller lånt bort til andre.

Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og pålitelig dersom den brukes i full respekt for instruksjonene som finnes i denne bruksanvisningen (forutsett bruk). Enhver annen bruk, eller manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedlikehold og reparasjon, er å betrakte som "uriktig bruk", og medfører bortfall av garantien og av fabrikan-tens ansvar. Byrder som følger av skader eller kvestelser på egen person eller tredjeperson, tilfatter dersom brukeren.

Overhold alltid gjeldende lokale sikkerhetsbestemmelser som kan begrense maskinens bruk.

Vårt produkt forbedres stadig, og informasjonene i denne instruksjonsboken vil derfor bli endret uten forvarsel eller krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til!

INNHOLD

1. Identifikasjon av maskinen og komponentenei 2
2. Symboler.... 3
3. Sikkerhetsbestemmelser 4
4. Montering av maskinen....7
5. Forberedelse til arbeidet....8
6. Oppstart - Bruk - Stans av motoren 10
7. Bruk av maskinen 12
8. Vedlikehold og lagring 14
9. Feilsøking.... 17
10. Tilbehør.... 18

1. IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE

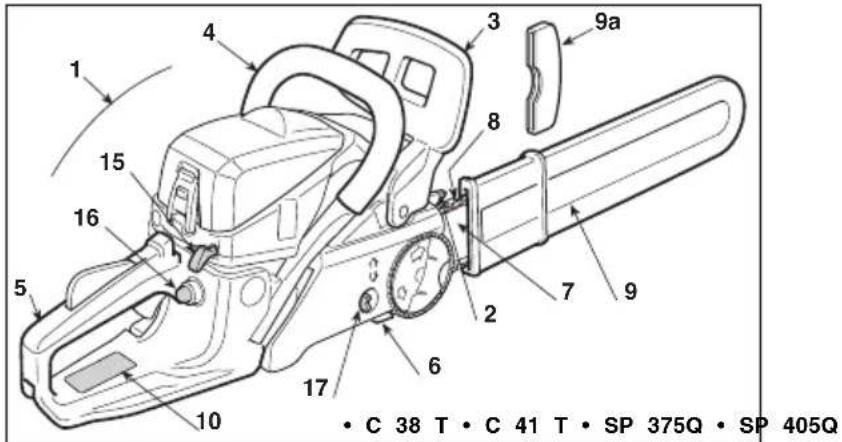

HOVEDDELER

1. Motorenhet
2. Krok
3. Fremre beskyttelse for hånden
4. Håndtak fremme
5. Håndtak bak
6. Tapp til blokkering av kjedet
7. Sverd
8. Kjede
9. Deksel til sverdet
   9a. Skjerm til kroken (må fjernes under arbeidet)
10. Merkeplate

1 2 3 4 5 6 7 8 9a 10 15 16 MC 846 • SP 405 • C 46 • XC 246 • CP 45 • A 455 • C 50 • A 375 • A 405 • XC 240 • CP 38 • CP 40 • XC 238 • C 38 • SP 375 • C 41

1 4 3 9a 15 8 16 5 2 7 9 10 6 17 C 38 T • C 41 T • SP 375Q • SP 405Q

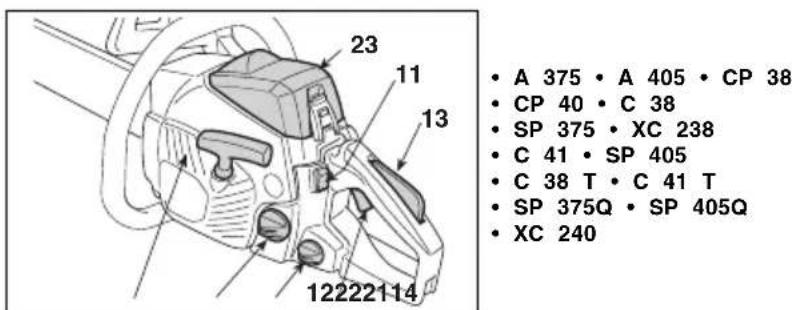

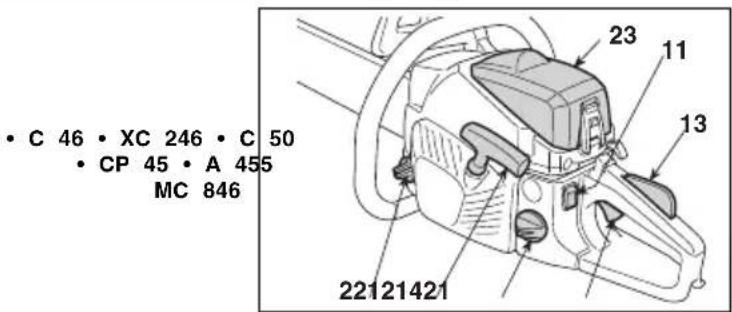

KONTROLLER OG ETTERFYLLING

1. Bryter for stans av motoren
2. Gasskontroll
3. Blokkering av gassen
4. Startsnor
5. Choke-kontroll (Starter)
6. Pumpekommando (Primer)

7. Hurtig kjedestrammer

8. Lokk til drivstofftanken

9. Lokk til kjedeoljetanken

10. Lokk til luftfilter

• A 375 • A 405 • CP 38 • CP 40 • C 38 • SP 375 • XC 238 • C 41 • SP 405 • C 38 T • C 41 T • SP 375Q • SP 405Q • XC 240

• C 46 • XC 246 • C 50 • CP 45 • A 455 MC 846 23 11 13 22121421

TYPEPLAATJE

[1] ADVARSEL! Vibrasjonsnivået kan variere avhengig av bruken av maskinen samt hvordan den er utstyrt, og det kan være høyere enn det angitte. Det er nødvendig å fastsette sikkerhetstiltak for beskyttelse av brukeren som må basere seg på et estimat av belastningen som skyldes vibrasjoner under reelle bruksbetingelser. I den sammenheng må en ta i betraktning samtlige faser i funksjonssyklusen, herunder for eksempel avslåing om tomgang.

2. SYMBOLER

12

1) Advarsel! Fare. Denne maskinen kan være farlig både for deg og andre dersom den ikke brukes riktig.
2) Fare for tilbakeslag (kickback)! Et tilbakeslag fører til et plutselig og ukontrollertbart rykk av motorsagen i retning brukeren.
Arbeid alltid på en sikker måte. Bruk kjede utstyrt med sikkerhetsledd som begrenser tilbakeslaget.
3) Grip aldri fatt i maskinen med bare en hånd! Grip godt fatt i maskinen med begge hender for å

kunne kontrollere maskinen og redusere risikoen for tilbakeslag.

4) Les gjennom håndboken før maskinen tas i bruk.
5) Enhver som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A). Bruk hørselvern, vernebriller og hjelm.
6) Bruk vernehansker og vernesko!

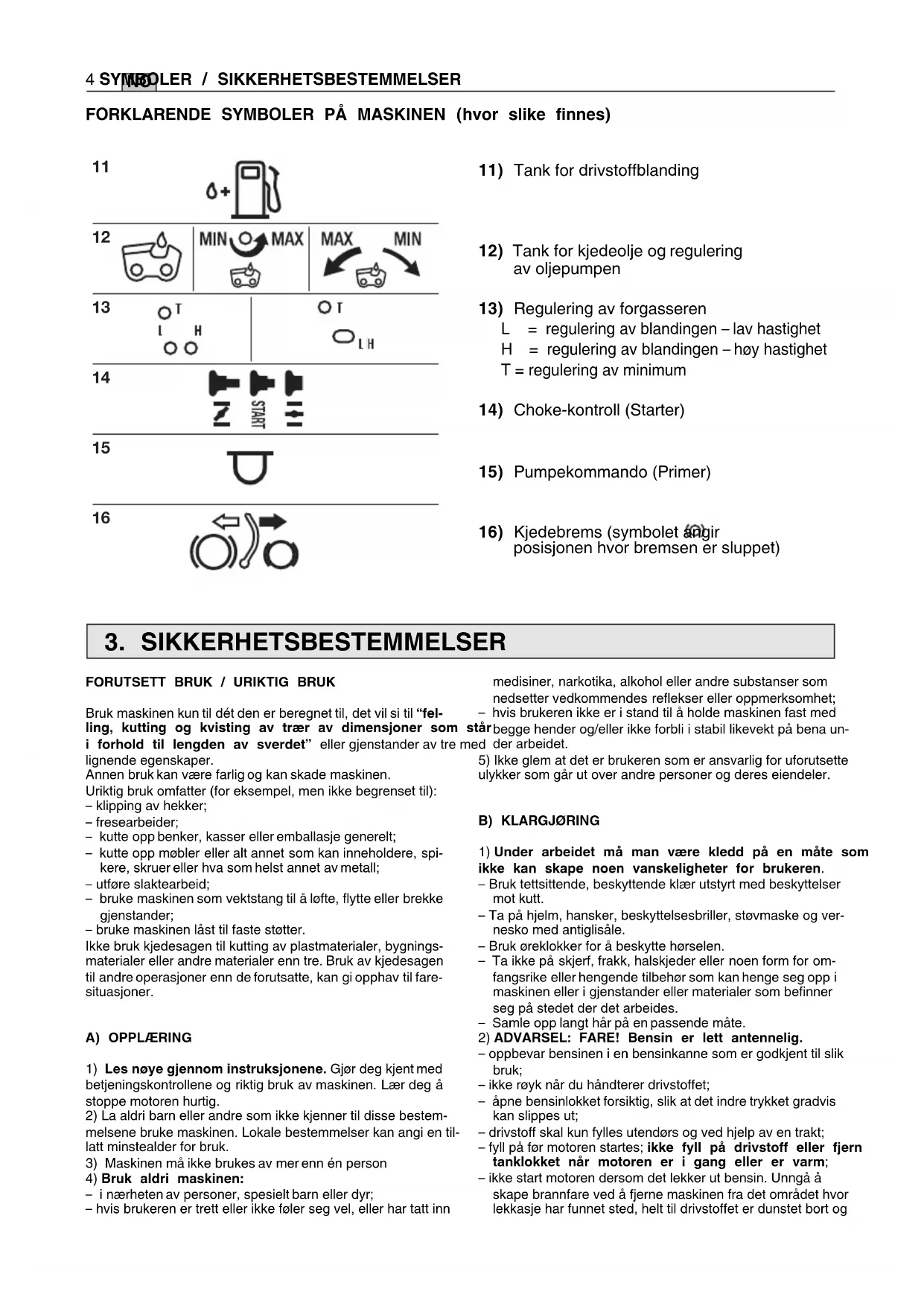

FORKLARENDE SYMBOLER PÅ MASKINEN (hvor slike finnes)

11) Tank for drivstoffblanding
12) Tank for kjedeolje og regulering av oljepumpen
13) Regulering av forgasseren L = regulering av blandingen – lav hastighet H = regulering av blandingen – høy hastighet T = regulering av minimum
14) Choke-kontroll (Starter)
15) Pumpekommando (Primer)
16) Kjedebrems (symbolet angir posisjonen hvor bremsen er sluppet)

3. SIKKERHETSBESTEMMELSER

FORUTSETT BRUK / URIKTIG BRUK

Bruk maskinen kun til dét den er beregnet til, det vil si til "felling, kutting og kvisting av trær av dimensjoner som

i forhold til lengden av sverdet" eller gjenstander av tre med der arbeidet.

lignende egenskaper.

Annen bruk kan være farlig og kan skade maskinen.

Uriktig bruk omfatter (for eksempel, men ikke begrenset til):

• klipping av hekker;
• fresearbeider;
• kutte opp benker, kasser eller emballasje generelt;
• kutte opp møbler eller alt annet som kan inneholdere, spikere, skruer eller hva som helst annet av metall;
• utføre slaktearbeid;
• bruke maskinen som vektstang til å løfte, flytte eller brekke gjenstander;
• bruke maskinen läst til faste støtter.

Ikke bruk kjedesagen til kutting av plastmaterialer, bygningsmaterialer eller andre materialer enn tre. Bruk av kjedesagen til andre operasjoner enn de forutsatte, kan gi opphav til fare-situasjoner.

A) OPPLÆRING

1) Les nøye gjennom instruksjonene. Gjør deg kjent med betjeningskontrollene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.
2) La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealder for bruk.
3) Maskinen må ikke brukes av mer enn én person
4) Bruk aldri maskinen:

- i nærheten av personer, spesielt barn eller dyr;

- hvis brukeren er trett eller ikke føler seg vel, eller har tatt inn

medisiner, narkotika, alkohol eller andre substanser som nedsetter vedkommendes reflekser eller oppmerksomhet;

• hvis brukeren ikke er i stand til å holde maskinen fast med står begge hender og/eller ikke forbli i stabil likevekt på bena uned der arbeidet.
  5) Ikke glem at det er brukeren som er ansvarlig for uforutsette ulykker som går ut over andre personer og deres eiendeler.

B) KLARGJ∅RING

1) Under arbeidet må man være kledd på en måte som ikke kan skape noen vanskeligheter for brukeren.

• Bruk tettsittende, beskyttende klær utstyrt med beskyttelser mot kutt.
• Ta på hjelm, hansker, beskyttelsesbriller, støvmaske og vernesko med antiglisåle.
• Bruk øreklokker for å beskytte hørselen.
• Ta ikke på skjerf, frakk, halskjeder eller noen form for omfangsrike eller hengende tilbehør som kan henge seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides.
• Samle opp langt hår på en passende måte.
  2) ADVARSEL: FARE! Bensin er lett antennelig.
• oppbevar bensinen i en bensinkanne som er godkjent til slik bruk;
• ikke røyk når du håndterer drivstoffet;
• åpne bensinlokket forsiktig, slik at det indre trykket gradvis kan slippes ut;
• drivstoff skal kun fylles utendørs og ved hjelp av en trakt;
• fyll på før motoren startes; ikke fyll på drivstoff eller fjern tanklokket när motoren er i gang eller er varm;
• ikke start motoren dersom det lekker ut bensin. Unngå å skape brannfare ved å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoffet er dunstet bort og

bensingassene har løst seg opp;

• tørk umiddelbart opp ethvert spor av bensin som søles på maskinen eller på bakken;
• ikke start opp maskinen på det stedet hvor påfyll av drivstoff fant sted;
• unngå at drivstoffet kommer i kontakt med klærne, og skift i motsatt fall klær før motoren startes opp;

• sett alltid lokkene på tanken og bensinkannen tilbake på plass med en gang, og kontroller at lokkene er tette og skikkelig satt på plass.
  3) Skift ut ødelagte eller skadede lydpotter.
  4) Foreta en generell kontroll av maskinen før bruk, og kontroller spesielt følgende:

• gasspaken og sikkerhetsspaken må kunne beveges fritt og utvungent, og idet de slippes må de hurtig og automatisk vende tilbake til nøytral posisjon;
  – gasspaken må forbli blokkert med mindre sikkerhetsspaken trykkes inn;

• bryteren til stans av motoren må lett kunne flyttes fra en posisjon til den andre;
  – strømledningene, og i særdeleshet tennpluggledningen, må være hele for å unngå at det dannes gnister, og hetten må være korrekt montert på tennpluggen;
• maskinens håndtak og beskyttelser må være rene og tørre, og sitte godt fast til maskinen;
• kjedebremsen må fungere perfekt og med største effektivitet;
• sverdet og kjedet må være montert riktig;
• kjedet må være riktig strammet.

5) Før arbeidet starter, forviss deg om at alle beskyttelsene er korrekt montert.

C) UNDER BRUK

1) Motoren må ikke startes i lukkede rom, hvor farlige forbrenningsgasser kan samles.
Pass på at det finnes skikkelig luftutveksling ved arbeid i nærhet av gröfter, hull e.l.
2) Arbeid kun i dagslys eller i tilsvarende god belysning.
3) Innta en fast og stabil posisjon:
– unngå så langt det er mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet;
– unngå bruk av ustabile trapper og plattformer;
- ikke arbeid med maskinen over skulderhøyde;
– løp aldri, men gå rolig og vær oppmerksom på terrengets uregelmessigheter og nærværet av eventuelle hindre.
– unngå å arbeide alene eller langt fra folk, slik at det er lettere å be om hjelp i tilfelle det sulle skje en ulykke.
4) Start opp motoren mens du holder maskinen godt fast:
- start opp motoren minst 3 meter fra det stedet hvor påfyll av drivstoff fant sted;
– se etter at det ikke befinner seg andre personer innenfor ma- skinens aksjonsradius;
- ikke rett lydpotten, og dermed avgassene, mot brennbare materialer;
- vær oppmerksom på muligheten for at det spruter materiale på grunn av kjedets bevegelse, spesielt idet kjedet møter hindringer eller fremmedlegemer.
5) Motorinnstillingene må ikke endres. La ikke motoren få for høyt turtall.
6) Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tunge arbeider; bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.
7) Kontroller at maskinen ikke beveger kjedet på tomgang, og at motoren hurtig vender tilbake til tomgangsdrift etter at gas- sen er blitt trykket inn og sluppet.
8) Vær forsiktig så du ikke rammer fremmedlegemer med sverdet, og se opp for materiale som kan fyke av gårde på

grunn av kjedets bevegelse.

9) Stopp motoren:

• hver gang maskinen står uten tilsyn.
• før du fyller på bensin.
  10) Stopp motoren og ta ut tennpluggkabelen:
• Før kontroll, rengjøring eller arbeid på maskinen;
• etter å ha slått mot et fremmedlegeme. Kontroller eventuelle skader, og reparer maskinen, om nødvendig, før den tas i bruk igjen.
• hvis maskinen begynner å vibrere unormalt (Let straks etter årsaken til vibrasjonene, og sørg for nødvendig kontroll ved et spesialverksted).
  – när maskinen ikke blir brukt.
  11) Unngå å bli utsatt for støv og sagflis som utvikles av kjeden under kuttingen.

1) Hold muttere og skruer godt tildratt, slik at maskinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde prestasjonsni-vået.
2) Maskinen må ikke oppbevares med bensin i tanken i et rom hvor bensingassene kan nås av åpen ild, gnister eller utsettes for kraftige varmekilder.
3) La motoren få tid til avkjøling før lagring i lukket rom.
4) For å redusere brannfaren skal motoren, lyddemperen og området rundt bensintanken holdes fri for sagflis, grenrester, løv og overflødig fett. Etterlat ikke beholdere med materiale fra klippingen innendørs.
5) Må tanken tømmes, skal det skje utendørs, og med kald motor.
6) Ta på arbeidshansker ved ethvert inngrep på skjære-redskapet.
7) Se til at kjedet er slipt. Samtlige operasjoner som vedrører kjedet og sverdet er arbeider som krever spesiell kompetanse utover bruk av bestemt utstyr for å kunne utføres etter alle kunstens regler; av sikkerhetsgrunner er det derfor en fordel å kontakte forhandleren din.
8) For sikkerhets skyld må ikke maskinen brukes dersom noen av delene er utslitte eller skadet. Skadede deler må byttes ut, aldri repareres. Bruk originale reservedeler. De- ler med annen kvalitet kan skade maskinen og redusere sik- kerheten.

9) Innen du setter maskinen på plass, forviss deg om at du har fjernet nøkler og redskaper brukt til vedlikeholdet.

10) Sett maskinen på et sted som er utilgjengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal flyttes eller transporteres, gjør følgende:
– slå av motoren, vent til kjedet stanser, og kople fra tennpluggens hette;
- sett på beskyttelsen som dekker sverdet;
- grip fatt i maskinen, bare i håndtakene, og rett sverdet bakover i forhold til bevegelsesretningen.
2) Når man transporterer maskinen med et kjøretøy, må den plasseres på en slik måte at den ikke utgjør noen fare, og festes ordentlig for å unngå at den velter, med skader og drivstofflekkasje som mulig resultat.

F) ∅VRIGE RISIKOER

- Hold alle deler av kroppen langt unna sagkjedet mens sagen og kjedet er i funksjon. Før kjedesagen startes opp, forviss deg om at sagkjedet ikke er i kontakt med noenting. Et øyeblikks uoppmerksomhet mens man setter

kjedesagen i funksjon, kan medføre at klær eller kroppsdeler blir sittende fast i sagkjedet.

• Den høyre hånden må alltid holde fatt i det bakre h taket og den venstre hånden i det fremre håndtaket. Man bør aldri la hendene bytte plass når man holder i kjedesagen, da det øker risikoen for ulykker som involverer ens egen person.
• Ta på vernebriller og hørselvern. Det anbefales å brø annet sikkerhetsutstyr for å beskytte hodet, hendene og føttene. Bruk av egnede, beskyttende klær vil redusere skadene på kroppen som følge av sprut av fliser eller kontakt med sagkjedet.
• Ikke bruk kjedesagen oppe i et tre. Bruk av kjedesag mens man befinner seg oppe i et tre, kan medføre kutt på kroppen.
• La alltid foten stå på et ordentlig støttepunkt, og bruk kun kjedesagen mens du står på et fast, sikkert og jevnt underlag. Glatte eller ustabile overflater, som trapper, kan føre til tap av likevekt eller herredømme over kjedesagen.
• Når man kutter av en gren som er i spenning, er de nødvendig å være oppmerksom på risikoen for tilbakeslag. Når spenningen i treverkets fibre utløses, kan den spente grenen på sin vei tilbake ramme operatøren og/eller slynge kjedesagen slik at man mister kontroll.
• Vis ekstrem forsiktighet ved kutting av busker og De tynne materialene kan bli sittende fast i sagkjedet, og slynges i din retning og/eller få deg til å miste likevekten.
• Transporter kjedesagen ved hjelp av det fremre håndtaket när den er avslått, og hold den på avstand fra kroppen. Når kjedesagen transporteres eller legges på plass, må man alltid sette dekselet på sverdet. Ve å holde kjedesagen på korrekt måte, reduseres sannsynligheten for kontakt ved et uhell med det bevegelige sagkjedet.
• Hold deg til anvisningene vedrørende smøring, kjedets spenning og utskiftbare deler. Et kjede uten riktig spenning og smøring kan både bli ødelagt og øke risikoen for tilbakeslag.
• Hold håndtakene tørre, rene og frie for spor etter olje og fett. Fettete og oljete håndtak er glatte, og medfører derfor tap av kontroll.
• Denne maskinens startanordning genererer et elektromagnetisk felt av beskjeden styrke, men muligheten kan likevel ikke utelukkes for forstyrrelser av funksjonen til aktivt og passivt medisinsk utstyr som bæres av operatøren, med påfølgende mulig alvorlig risiko for vedkommendes helse. Bærere av slikt medisinsk utstyr anbefales derfor å konsultere lege eller utstyrsfabrikanten før bruk av maskinen.

G) ÅRSAKER TIL TILBAKESLAG OG SIKKERHETSFORANSTALTNINGER FOR OPERAT∅REN:

Tilbakeslag kan forekomme når sverdets spiss eller ende kommer i berøring med en gjenstand, eller når treverket lukker seg og blokkerer sagkjedet i skjæresporet.

Kontakt med enden kan i visse tilfeller plutselig avstedkomme en motsatt reaksjon, slik at sverdet skyves oppover og bakover i retning operatøren.

Fastklemming av sagkjedet på den øvre delen av sverdet, kan få sagkjedet til å skyves hurtig bakover i retning operatøren.

Begge de nevnte reaksjonene kan medføre tap av kontroll over sagen, hvilket kan føre til alvorlige personskader. Man må ikke stole blindt på sagens innebygde sikkerhetsanordninger.

For brukeren av en kjedesag lønner det seg å ta en rekke forholdsregler for å eliminere risikoen for skader og ulykker under kuttearbeidet. Tilbakeslag er et resultat av feil bruk av verktøyet og/eller feilaktige prosedyrer eller betingelser for bruk, hvilket kan unngås ved å følge de egnede forsiktighetsreglene som er angitt i det følgende:

• Hold sagen godt fast med begge hender, med tomlene og de andre fingrene rundt kjedesagens håndtak, og håndhold kroppen og armene i en stilling som gjør det mulig å motstå kreftene fra et tilbakeslag. Kreftene fra et tilbakeslag kan kontrolleres av operatøren hvis man er forbe- redt på den muligheten. Ikke la kjedesagen fyke avgårde
• Ikke strekk armene for langt, og ikke kutt ovenfor skulkederhøyde. Det bidrar til å unngå ufrivillig kontakt med enden, og gir bedre kontroll med kjedesagen i uforutsette situasjoner.
• Bruk kun sverd og kjeder som er i samsvar med fabrikantens spesifikasjoner. Hvis man skifter til sverd eller kjeder som ikke er egnede, kan det gi opphav til ødelagt kjede og/eller tilbakeslag.
• Hold deg til fabrikantens anvisninger vedrørende slip- ing og vedlikehold av kjedesagen. En reduksjon i dyb- denivået kan medføre en økning i tilbakeslagene.

tH) TEKNIKKER FOR BRUK AV MOTORSAGEN

Legg alltid merke til sikkerhetsmerknadene, og bruk de kutte- teknikkene som passer best til den typen arbeid som skal utføres, i samsvar med anvisningene og eksemplene som er

krattjengitt i bruksanvisningen (se kap. 7).

Før du tar fatt på felle- eller kvistearbeid for første gang, er det Vedn fordel å:

– ha gjennomgått spesiell opplæring i bruken av denne typen utstyr;
- ha lest nøye sikkerhetsmerknadene og bruksanvisningene som er inneholdt i denne håndboken;
- øve på vedpinner på bakken eller festet til en bukk, slik at du får nødvendig kjennskap til maskinen og de mest passende kutteteknikkene.

I instruksjonsboken er noen avsnitt som inneholder særlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger:

MERK

eller

VIKTIG

tidligere for å forhindre at maskinen ødelegges, eller at det står skader.

ADVARSEL!

Mulighet for personlige skader,

skader, eller skader på tredjemann med fare for død, hvis regelen ikke overholdes.

4. MONTERING AV MASKINEN

VIKTIG

VIRTIG Maskinen leveres med sverdet og kjedet demontert, og med tankene for stoffblanding og olje tomme.

- Sett dekselet på igjen uten å stramme til murene.

Kontroller at kjedestrammerens tapp (3) tilhøndende koblingens deksel er korrekt ført inn i det dertil egnede hullet på sverdet. I motsatt fall, bruk en skrutrekker til å bevege på kjedestrammerens skrue (4), helt til tappen er ført helt inn (Fig. 4).

ADVARSEL!

! ADVARSEL! Utpakking og fullføring av—B monteringen må foretas på en plan og soli overflate, med tilstrekkelig plass til flytting a maskinen og emballasjen, idet en hele tiden benytter egnet utstyr.

Avfallshåndtering av emballasjen må skje i samsvar med gjeldende lokale bestemmelser.

Hold sverdet løftet og skru dekselets muttere helt fast ved hjelp av nøkkelen som følger med (Fig. 5).

ADVARSEL!

! ADVARSEL! Ta alltid på solide arbeidshansker när du håndterer sverdet og kjed

Vis den aller største forsiktighet ved monte Sku løs knotten (11) og fjern dekselet for å og sverdet og kjedet for ikke å sette masknens sikkerhet og effektivitet i fare; kontakt del ende (Fig. 1A).

forhandler i tvilstilfeller.

Før sverdet monteres, forviss deg om at kjedebremsen ikke er satt på; dette kan oppnås ved å dra den fremre beskyttelsen for hånden helt tilbake, i retning motorenheten.

ADVARSEL!

slått motor.

Utfør alt arbeid med av-

MONTERING AV SVERDET OG KJEDET

- Maskiner med standard kjedestrammer

• Skru av mutrene og fjern koplingens deksel for å komme til tannhjulet som drar kjedet og til sverdets ende (Fig. 1).
  – Fjern avstandsstykket i plast (1). Dette avstandsstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 1).
• Monter sverdet (2) ved å sette pinneskruene i åpningen og skyve sverdet bakover i retning motorenheten (Fig. 2).
• Monter kjedet omkring tannhjulet som drar kjedet og langs sverdets spor, idet du passer på at kjedet beveger seg i riktig retning (Fig. 3). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjedet, se til at de leddene på kjedet som det dras i, føres riktig inn i tannhjulets mellomrom.

- Maskiner med hurtig kjedestrammer

- (SP 375Q, SP 405Q, C 38 T, C 41 T)

teßigu løs knotten (11) og fjern dekselet for å askt komme til tannhjulet som drar kjedet og til sverkt deln ende (Fig. 1A).

– Fjern avstandsstykket i plast (12). Dette av-standsstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 1A).
- Monter sverdet (2) ved å sette pinneskruene i åpningen og skyve sverdet bakover i retning motorenheten (Fig. 2).
- Monter kjedet omkring tannhjulet som drar kjedet og langs sverdets spor, idet du passer på at kjedet beveger seg i riktig retning (Fig. 3). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjedet, se til at de leddene på kjedet som det dras i, føres riktig inn i tannhjulets mellomrom.
- Sett dekselet på igjen uten å stramme knotten (11). Kontroller at kjedestrammerens tapp (14) er korrekt ført inn i det dertil egnede hullet på sverdet. I motsatt fall, beveg kjedestrammerens mutter (15) på egnet måte, helt til tappen er ført helt inn (Fig. 4A).
- Beveg kjedestrammerens mutter (15) på egnet måte helt til du oppnår den riktige strammingen av kjedet (Fig. 4A).
- Hold opp sverdet og skru knotten (11) helt fast (Fig. 5A).

- Kontroll med kjedets spenning

Kontroller kjedets stramming. Strammingen er korrekt når leddene som det dras i ikke går ut av sporet når man griper fatt i kjedet midt på sverdet (Fig. 7).

5. FORBEREDELSE TIL ARBEIDET

1. PREPARERING

AV DRIVSTOFFBLANDINGEN

Denne maskinen er utstyrt med en totaktsmotor som krever en drivstoffblanding bestående av ben- sin og olje.

VIKTIG

motoren, og innebærer at garantien opphører.

Bensin Syntetisk olje 2 Takter
liter liter cm		^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

VIKTIG

høy kvalitet for å opprettholde yte tere de bevegelige delenes levetid.

og olje av sene og garan-For preparering av drivstoffblandingen

• Bensinens karakteristika

dens til å lage avsetninger i beholderen dersed den lagres i mer enn 2 måneder. Bruk alltid bensin!

VIKTIG

Drivstoffblandingen taper

seg med tiden. Ikke lag i stand altfor store men drivstoffblanding, slik at danning av avsetninger kan unngås.

- Oljens karakteriska

og drivstoffblanding adskilt og godt merket for å unngå at de forveksles idet de skal brukes.

Hos forhandleren finnes det oljer som er laget med tanke på denne typen motorer, og som er i stand til å garantere høy beskyttelse.

VIKTIG

Rengjør med jevne mellom-

rom beholderne med bensin og drivstoffblanding for å fjerne eventuelle avsetninger.

Bruk av slike oljer tillater en å bruke en 2,5% blanding, som altså består av 1 del olje og 40 deler bensin.

- Preparering og oppbevaring av drivstoffblandingen

FARE!

Bensinen og drivstoffblandingen er brennbare!

• Oppbevar bensinen og drivstoffblandinger i beholdere som er godkjent til slike for på et sikkert sted langt fra varmekilder åpen ild.
• Ikke la beholderne være tilgjengelig for barn.
• Ikke røyk under prepareringen av drivst blandingen, og unngå å inhalere bensindamp.

Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoffblandingen, som funksjon av hvilken type olje som brukes.

2. PÄFYLLING AV DRIVSTOFF

FARE!

Ikke røyk under påfylling,

og unngå å inhalere bensindamp.

FARE!

Ffyll på før motoren star-

Åpne lokket på kannen

med forsiktighet, da det kan ha oppstått tryl

på innsiden.

-ør påfylling:

– Rist kannen med drivstoffblandingen godt.
- Sett maskinen i en stabil posisjon på et flatt underlag, med bensinlokket opp.
– Rengjør bensinlokket og området rundt for å unngå at urenheter følger med under påfylling.
- Åpne bensinlokket med forsiktighet for å slippe ut trykket gradvis. Foreta påfyllingen ved hjelp av en trakt, og unngå å fylle opp tanken helt til randen.

ADVARSEL! lokket, og skru

Sett alltid på igjen bensid det helt fast.

Tørk umiddelbart opp • offrester som måtte ha blitt n eller på bakken, og ikke bensindampen er oppløst.

3. SM∅RING AV KJEDET

- Maskiner med standard kjedestrammer

e Start Løsne beskytterens mutrer med nøkkelen som følger med (fig. 4).

• Beveg kjedestrammerens skrue (4) helt til du oppnår den riktige strammingen av kjedet (Fig. 4).
  – Hold sverdet løftet, og skru beskytterens mutrer helt fast med nøkkelen som følger med (fig. 5).

VIKTIG orsager eller kleb olje som innehold teret i tanken og skade på oljepum

Bruk kun spesialolje for mot-

VIKTIG kjedet er biologisk eller motorolje på

g olje for motorsager. Ikke bruk

Bruk av olje av god kvalitet er av største betydning for å oppnå effektiv smøring av skjære-elementene. Brukt olje eller olje av lav kvalitet forhindrer smøringen og reduserer kjedets og sverdets leve-tid.

Det er alltid en fordel å fylle oljetanken helt (ved hjelp av en trakt) hver gang man foretar etterfylling av drivstoff. Gitt at oljetankens kapasitet er beregnet slik at drivstoffet brukes opp før oljen, vil man på denne måten unngå risiko for at maskinen settes i drift uten smøremiddel.

4. ETTERSYN AV MASKINEN

– fyll opp den ene tanken med blanding, og den andre med olje.
- kontrollere at det ikke finnes løse skruer på ma- skinen eller på sverdet;
- kontrollere at kjedet er slipt og uten tegn til skader;
- kontrollere at luftfilteret er rent;
- kontrollere at maskinens håndtak og beskyttelser er rene og tørre, korrekt monterte og godt festet til maskinen;
- kontrollere at håndtakene sitter fast;
- kontroller kjedebremsens effektivitet;
- kontroller kjedens stramming;
- Kontroller at clutchen fungerer korrekt før bruk (når maskinen går på tomgang, skal ikke kjeden bevege seg).

Maskiner med hurtig kjedestrammer (SP 375Q, SP 405Q, C 38 T, C 41 T)

• Løsne på knotten (11) (Fig. 4A).
• Beveg kjedestrammerens mutter (15) på egnet måte helt til du oppnår den riktige strammingen av kjedet (Fig. 5A).
• Hold opp sverdet og skru knotten (11) helt fast (Fig. 5A).

6. KONTROLL AV KJEDEBREMSEN

Maskinen er utstyrt med en kjedebremse med sikkerhetsfunksjon.

I tilfelle tilbakeslag under arbeidet, som følge av en uvanlig berøring av sverdspissen, med en voldsom bevegelse oppover som gjør at hånden slår mot den fremre beskyttelsen. I dette tilfellet vil bremsens inngripen blokkere kjedet, og det er nødvendig å avblokkere det manuelt for å koble ut bremsen.

Denne bremsen kan også brukes manuelt ved å skyve den fremre beskyttelsen fremover. For å løsne bremsen, dra den fremre beskyttelsen i retning håndtaket helt til det klikker.

For å kontrollere bremsens effektivitet er det nødvendig å:

• Start opp motoren og ta godt fatt i håndtaket med begge hender.
• Bruk gasskontrollen til å holde kjedet i bevegelse, og skyv bremsespaken fremover med den venstre håndbaken. Kjedet skal stanse umiddelbart.
• Med en gang kjedet har stanset, skal gasspaken umiddelbart slippes.
• Slipp bremsen.

Utfør alt arbeid med av-

slått motor.

ADVARSEL!

! ADVARSEL! Oppstart av motoren må finne sted i en distanse av minst 3 metstedet der påfylling av drivstoff fant sted.

FARE!

Start aldri opp motorsagen ved å la den falle mens du holder der staftanoren. Denne fremgangsmåten er ytterst farlig, da man mister fullstendig kontrollen over maskinen og kjedet.

Før motoren startes:

• Sett maskinen i en stabil posisjon på bakken.
  – Fjern beskyttelsen som dekker sverdet.
• Forviss deg om at sverdet ikke berører bakken eller andre objekter.
• Kontroller at kjeden ikke berører noen gjenstander før motoren startes. Kontroller at kjedebremsen er aktivert før maskinen startes.

- For oppstart

VIKTIG

For å unngå å ødelegge, ikke dra snora ut i hele dens lengde, ikke la den c langs kanten av hullet der snora kommer ut, og håndtaket langsomt tilbake idet du unngår at der går inn igjen på ukontrollert vis.

1. Trekk inn knotten på startinnretningen omtrent til midtstilling.
2. Dra på ny i håndtaket helt til motoren tennes på regelmessig måte.

MERK

Med "kaldstart" menes en

oppstart som foretas minst 5 minutter etter atgømoi-startsnoras håndtak med starteren inne, karioren er stanset, eller etter påfylling av drivstoffotoren få for mye drivstoff og bli vanskelig å

Før motoren startes (Fig. 8):

1. Forviss deg om at kjedebremsen er på (den fremre håndbeskyttelsen skjøvet frem).
2. Sett bryteren (1) i posisjonen «START».
3. Betjen starteren ved å trykke knotten (2) helt inn.
4. Trykk på pumpekommandoen (primeren) (3) 3-4 ganger for å lette til rette for pumping til forgasseren.
5. Hold maskinen godt fast til bakken med en hånd på håndtaket og en fot satt inn i det bakre håndtaket, for ikke å miste kontrollen under oppstart (Fig. 9).

MERK

Hvis man drar gjentatte gantgenoi- startsnoras håndtak med starteren inne, kar fhotoren få for mye drivstoff og bli vanskelig å opp. I tilfelle det er for mye bensin i forbrennin, kammeret, demonter tennpluggen og dra varsomt i håndtaket til startsnora for å fjerne overflödig o stoff, tørk deretter tennpluggens elektroder og mo ter den på motoren igjen.

1. Så snart motoren starter opp, trykk kort på gas- sen for å få ut starteren og sette motoren på tomgang.

VIKTIG

Unngå å la motoren gå med et høyt antall omdreininger med kjedebremsen inne. Dette kan forårsake overoppheting og skade koplingen.

1. Trekk det fremre håndvernet mot det fremre håndtaket for å frakoble bremsen. La motoren gå på tomgang i minst 1 minutt innen maskinen tas i bruk.

ADVARSEL!

holdes godt fast, kan rykket i motoren keren til å miste likevekten, eller beveg det mot en hindring eller mot brukeren

1. Dra langsomt startsnora 10-15 cm ut, helt til du merker en viss motstand, og dra deretter bestemt noen ganger helt til du merker de første motorlydene

få• blarmstart

sver-

sælød varmstart (straks etter at motoren er blitt stanset), følg punktene 1 - 2 - 5 - 6 - 9 -10 i forrige prosedyre.

Før betjening av gassen, koble alltid fra kjedebremsen ved å dra spaken i ning operatøren.

ADVARSEL!

Vikle aldri startsnoren

Kjedets hastighet reguleres av gasskontrollen (1) som befinner seg på det bakre håndtaket (2).

Det er kun mulig å bevege gassen dersom blokkeringsspaken (3) trykkes inn samtidig.

Bevegelsen overføres fra motoren til kjedet ved hjelp av en sentrifugalclutch som forhindrer kjedets bevegelse när motoren går på tomgang.

ADVARSEL!

Ikke bruk maskinen dersom kjedet beveger seg med motoren på gang; i dette tilfellet er det nødvendig å takte forhandleren.

Den korrekte arbeidshastigheten oppnås med gasskontrollen (1) trykket helt til bunns.

VIKTIG

Unngå å bruke motoren med maksimalt antall omdreininger under maskinens 6-8 første arbeidstimer.

Før motoren stanses:

• Slipp gasskontrollen (1) og la motoren dreie med det minimale antall omdreininger et par sekunder.
• Sett bryteren (1) i posisjon «STOP».

ADVARSEL!

Etter å ha satt gassen minimumsnivå, kan det gå flere sekunder kjedet stanser.

VIKTIG

Hvis maskinen ikke starter, bruk startinnretningen slik at motoren stoppes pga. oversvømmelse. Kontakt forhandleren omgående for kontroll av årsaken til problemet, og nødvendige reparasjoner.

For å unngå disse ulempene, er maskinen utstyrt med en del med rektangulær ventilasjonsåpning til høyre for sylinderlokket, på en måte som tillater passasje av varm luft til motoren og forhindre dann-else av is.

Ved normale betingelser, bruk maskinen i normal driftsmodus, altså slik den var regulert i det øy-eblikk den ble sendt. Likevel, i tilfelle mulig dann-else av is, sett maskinen i anti-ismodus før den startes opp.

Ftonå-gå over fra "normal" modus til "antifrost"-moden(og omvendt) (Fig. 11):

1. Slå av motoren.
2. Ta av lokket (1) på luftfilteret og selve luftfilteret (2).
3. Fjern chokeknotten (3) fra lokket på sylinderen ed (4).
4. Skru av skruene (5) som fester lokket til sylinderen (tre skruer på innsiden og en på utsiden av lokket) og fjern sylinderlokket (4).
5. Trykk med fingrene på antifrosthetten (5) plassert på høyre side av sylinderlokket, og trekk den ut fra plassen sin.
6. Vri antifrosthetten (5) slik at symbolet "SN∅" vender oppover, og sett på igjen hetten.
7. Sett sylinderlokket og alle de andre delene tilbake på sine opprinnelige plasser.

MERK

Ved bruk av maskinen i antiførstmodus ved høyere temperaturer, kan det opp stå vanskeligheter med å starte motoren, og mot oren risikerer å fungere med gal hastighet.

Kontroller derfor alltid at maskinen er satt tilbake modus for normal funksjon (med symbolet "SOL" øverst) når det ikke lenger er fare for isdannelsø

BRUK AV ANTIFROST-ANORDNINGEN

(unntatt Mod. C 46 - XC 246 - C 50 - CP 45

- A 455 MC 846) (Fig. 11)

Ved bruk av motorsagen ved temperaturer i intervallet mellom 0 og 5°C, kan det ved høy fuktighet dannes is på innsiden av forgasseren, med påfølgende reduksjon av motorkraften eller uregelmessig drift av motoren.

7. BRUK AV MASKINEN

VIKTIG

som ikke brukes andre, og ha en

perioden (eller etter å ha skiftet ut kjedet) er d else for nødvendig å foreta denne kontrollen med større hyppighet, på grunn av innkjøring av kjedet.

Av respekt for andre personer og miljøet:

• Unngå å bruke maskinen på steder og den kan være til forstyrrelse.
• Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjæringen.
• Følg omhyggelig de lokale bestemmelsene for kasting av oljer, utslitte deler og ethvert annet miljøskadelig objekt.
• Under arbeidet spres det til omgivelsene en Kostroll av oljeflyten mengde olje, som er nødvendig for å smøre kjedet; bruk derfor kun biologisk nedbrytbare olier som er spesielt egnet for denne typen bruk. VIKTIG Ikke
• For å unngå brannfare, ikke etterlat maskinen er smurt!
  med varm motor i løv eller tørt gress.

Det kan hende at oljetanken tømmes nesten fullstendig när det går tomt for drivstoff. Pass på oljetanken helt opp hver gang du foretar påfylling motorsagen.

ADVARSEL!

Ta på passende klær un-

der arbeidet. Forhandleren kan gi deg info masjon om de materialer til forebygging a uhell som er best egnet til å garantere s heten ved arbeidet. Bruk antivibrasjonshans

ker. Ingen av de ovennevnte forholdsregler

gir noen garanti for forebygging av risikoen for Raynauds fenomen eller karpal tunnelsyndrom. Det anbefales derfor at enhver som for Startopp på motoren, hold den på middels hastighet, og kontroller at kjedeoljen skvetter slik som angitt på figuren (Fig. 12).

ker denne maskinen over lengre tid, regelmessig kontrollerer håndens og fingrenes tilstand.

Dersom noen av de ovenfor nevnte symptö kan oljeflyten til kjedet reguleres ved å skru på mene skulle inntreffe, konsulter lege umiddel. jumpens dertil egnede reguleringsskrue (1 eller 1a) med en skrutrekker. Denne befinner seg på bart. maskinens underside (Fig. 12).

ADVARSEL!

Bruk av maskinen til fel-

ling og kvisting krever spesiell opplæring.

2. BRUKSMÅTER OG KUTTETEKNIKKER

Innen du påbegynner arbeidet med felling eller kvisting, er det en fordel å øve seg på trestykker på bakken eller satt på en bukk. Slik oppnår du den nødvendige fortrolighet med maskinen og de mest passende kutteteknikkene.

1. KONTROLLER SOM SKAL UTFÖRES UNDER ARBEIDET

- Kontroll av kjedets spenning

Under arbeidet utsettes kjedet for en gradvis for-lengelse, derfor er det nødvendig å kontrollere dets spenning ofte.

ADVARSEL!

! ADVARSEL! Under driften skal maskinen holdes i fast grep med to hender, med venstre hånd på håndtaket i front og den hånden på det bakre håndtaket, uavhengig at om brukeren er skeivhendt eller ei.

ADVARSEL!

Stans umiddelbart mot-

oren dersom kjedet blokkeres under arbeidet.

Vær alltid på vakt mot tilbakelag (kickback

som kan forekomme hvis sverdet møter ei hindring.

• Kvisting av et tre (Fig. 13)

• Kvisting etter felling (Fig. 15)

ADVARSEL!

Vær oppmerksom på

hvordan grenene ligger mot bakken samt på muligheten for at disse er i spenning, i hvil retning grenen kan ta under kuttingen og de mulige ustabiliteten til treet etter etter at grenen er kuttet av.

ADVARSEL!

Forviss deg om at områ-

1. Plasser deg på motsatt side i forhold til grenen som skal kuttes.

2. Begynn med de nederste grenene og fortsett kuttingen oppover.

3. Foreta kuttingen ovenfra og ned for å unngå at sverdet setter seg fast.

• Felling av et tre (Fig. 14)

1. Legg merke i hvilken retning grenen peker ut fra stammen.
2. Foreta et begynnende kutt på den siden grenen bøyer seg, og fullfør kuttet fra den andre siden.

Deling av stammer er lettere takket være kroken.

1. Sett kroken på stammen, la motorsagen dreie om kroken slik at den foretar en buebevegelse som lar sverdet trenge inn i treet.

2. Gjenta operasjonen flere ganger, og flytt om nødvendig krokens støttepunkt.

ADVARSEL!

arbeide på oversiden av treet, og forvisse seg

rulling etter at den er falt ned.

1. Bestem treets fallretning idet du tar hensyn til vinden, treets helning, de tyngste grenenes plassering, hvordan du lettest kan arbeide etter at treet er felt, osv.

2. Rydd området rundt treet og forviss deg om at føttene står stødig.

3. Legg til rette for egnede fluktveier som er frie for hindringer. Fluktveiene må ha en vinkel på ca. 45° i forhold til den den motsatte retningen av fallretningen, og de må tillate brukeren å komme seg til et sikkert sted, som ligger på en avstand av ca. 2,5 ganger høyden til treet som skal felles.

4. Lag et hakk på en tredjedel av treets diameter på fallsiden.

5. Kutt treet fra den andre siden, litt over bunnen av hakket, og la det være igjen et opphold (1) på ca. 5-10 cm.

6. Uten å ta ut sverdet, reduser gradvis oppholdets størrelse helt til treet faller.

7. Under spesielle betingelser eller ved manglende stabilitet kan fellingen fullføres ved å føre inn kiler (2) på den motsatte siden i forhold til fallsiden, og ved å slå med en slegge på kilene helt til treet faller.

Kutt helt til omtrent halve diameteren, snu deretter stammen og fullfør kuttingen fra den andre siden.

Deling av en løftet stamme (Fig. 18)

1. Dersom kuttet finner sted utenfor støttepunktene (A), kutt en tredjedel av diameteren fra undesiden, og fullfør arbeidet fra oversiden.
2. Dersom kuttet finner sted mellom to støtte-punkter (B), kutt en tredjedel av diameteren fra oversiden og fullfør kuttet fra undersiden.

Bruk av kroken ved deling av trær og store grener garanterer din sikkerhet samtidig med at det reducerer arbeidsbelastningen og vibrasjonsnivået.

3. VED ARBEIDETS SLUTT

Ved arbeidets slutt:

• Stans motoren som angitt ovenfor (kap. 6).
• Vent til kjedets bevegelse opphører, og la ma- skinen avkjøles.
• Løsne sverdets festemutrer for å redusere kjedens stramming.
  – Fjern ethvert spor av sagflis eller oljeavleiringer fra kjedet.

– I tilfelle sterk tilsøling eller harpiksdannelse, de- monter kjedet og legg det forsiktig ned noen ti- mer i en beholder med et spesialrensemiddel. Skyll det deretter med rent vann og behandle det med en egnet spray mot rust, innen det settes på maskinen igjen.
- Sett på sverdbeskyttelsen før maskinen settes på plass.

ADVARSEL!

La motoren avkjøles før enhver oppbevaring. For å redusere brannfaren må rester av sagflis, smågrener, blader og overflödig fett fjernes fra maskinen; ikke beholdere med materiale som blir til overs er ter skjæringen bli igjen inne i et rom..

For din og andres sikker-

Startsnora må skiftes ut ved første tegn til slitasje.

het:

• Et korrekt vedlikehold er av største vikkøRLINGSENHET (Fig. 20) for over tid å opprettholde maskinens opp-
  rinnelige effektivitet og sikkerhet ved brukhold la koplingshuset rent for sagflis og skitt, idet
• Hold bolter, skruer og mutrer trukket gokketjernes (som angitt i kap. 4.1) og settes kor- slik at maskinen alltid er sikkert å brukekt på igjen når operasjonen av fullført.Hver 30.
• Maskinen må aldri brukes med slitte ellene er det nødvendig å foreta smøring av det indre skadede deler. Skadede deler må byttes glidelageret hos forhandleren din. aldri repareres.
• Bruk originale reservedeler. Deler med an- nen kvalitet kan skade maskinen og redKJEDEBREMSE sere sikkerheten.

ADVARSEL!

Under vedlikeholdsopera-

sjonene:

• Dra ut tennpluggens hette.
• Vent til motoren er tilstrekkelig avkjølt.
• Bruk beskyttelseshansker när du foretar inngrep på sverdet eller kjedet.
• Tøm aldri brukt olje, bensin eller andre forurensende stoffer i naturen. TANI

- La sverdets beskyttelse være påmontert, er utsatt for slitasje. bortsett fra i tilfelle inngrep på kjedet eller på selve sverdet.

Kontroller ofte kjedebremsens effektivitet og at metallbåndet som omslutter koplingshuset er helt, idet lokket fjernes (som angitt i kap. 4.1) og settes korrekt på igjen når operasjonen av fullført.

Båndet må skiftes ut når tykkelsen i kontaktpunktene mot koplingshuset reduseres til ca. halvparten av tykkelsen på de to ytterpunktene, som ikke

er utsatt for slitasje.

eller på

TANNHJUL KJEDE

SYLINDER OG LYDDEMPER (Fig. 19)

For å redusere risikoen for brann, rengjør ofte sylindervingene med trykkluft, og rengjør området rundt lyddemperen for sagflis, grenrester, løv og annet avfall.

Kontroller ofte tannhjulets tilstand hos forhandleren, og bytt det ut når slitasjen overstiger de akseptable grensene.

Ikke monter et nytt kjede med et slitt tannhjul, eller omvendt

STARTENHET

For å unngå overoppheting og skader på motoren, må gitteret ved inntaket av kjøleluft alltid holdes rent og fritt for sagflis og skitt.

SM∅REHULL (Fig. 21)

Fjern lokket med jevne mellomrom (som angitt i kap. 4.1), demonter sverdet og kontroller at smørehullene på maskinen (1) og på sverdet (2) ikke er tilstoppet.

TAPP TIL BLOKKERING AV KJEDET

Denne tappen er et viktig sikkerhetselement, da den forhindrer ukontrollert bevegelse av kjedet i tilfelle det ødelegges eller slakkes.

Kontroller jevnlig stiftens tilstand, og sørg for at den byttes ut hvis den er skadet.

FESTER

Kontroller med jevne mellomrom at alle skruer og muttere er godt skrudd til og at alle håndtakene sitter godt fast.

Det anbefales å foreta en daglig kontroll før bruk, og en kontroll etter et fall eller andre større støt for å bekrefte at det ikke har oppstått skader eller feil.

RENGJ∅RING AV LUFTFILTERET (Fig. 22)

Tennpluggen må skiftes ut med en annen med tilsvarende karakteristika dersom elektrodene er brent eller isolasjonen er slitt, og uansett etter hver 100. times bruk.

REGULERING AV FORGASSEREN

Forgasseren er stilt inn hos fabrikken på en slik måte at maksimal ytelse oppnås i enhver brukssituasjon, med minimale utslipp av giftige gasser, i respekt for gjeldende bestemmelser. I tilfelle dårlig ytelse, kontroller først og fremst at sverdet ikke har deformerte spor. Henvend deg deretter til forhandleren for en kontroll av motorens forgassing.

VIKTIG

Rengjøringen av luftfilteret er

avgjørende for maskinens varighet og for at deRe skal fungere ordentlig. Ikke arbeid uten filter eller

med skadet filter, slik at du unngår å påføre skinen uopprettelig skade.

Rengjøring må foretas for hver 8.-10. arbeidstime.

Rengjøring av filteret:

• Løsne fliken (1) og ta av dekselet (2).
• Løsne hendelen (2a), ta ut filterelementet (3) og dunk det lett for å fjerne skitten, og rengjør det om nødvendig med en børste.
  – Dersom det skulle være fullstendig tilstoppet, ta fra hverandre de to delene (3a og 3b) ved hjelp av en skrutrekker, og vask dem med ren bensin. Brukes trykkluft må strålen rettes fra innsiden mot utsiden.
• Sett filterelementets to deler sammen igjen ved å klemme langs kantene inntil du hører at de klikker på plass.
• Sett på igjen filterelementet (3) og stram hendelen (2a).
• Sett på dekselet (2) igjen, og fest fliken (1).

KONTROLL AV TENNPLUGGEN (Fig. 23)

Ta av dekselet til luftfilteret for tilgang til tennpluggen.

Demonter og rengjør tennpluggen med jevne mellomrom, og fjern eventuelle avsetninger med en metallbørste.

Sjekk avstanden mellom elektrodene, og gjenopprett eventuelt den korrekte avstanden.

Monter tennpluggen på nytt ved å skru den fast med nøkkelen som følger med.

eRegulering av minimum

ADVARSEL!

Kjedet må ikke bevege

seg med motoren på tomgang. Hvis kjedet t veger seg med motoren på tomgang, er det nødvendig å kontakte forhandleren for kor- rekt innstilling av motoren.

SLIPING AV KJEDET

ADVARSEL!

Av hensyn til sikkerheten er det svært viktig at de s er slipt.

• Sagfilsen ligner støv.
• Det kreves større kraft for å kutte.
• Kuttet ikke er rettlinjet.
  • Vibrasjonene øker.
• Forbruket av drivstoff øker.

ADVARSEL!

nok, øker risikoen for tilbakeslag (kickback).

Dersom slipeoperasjonen betros et spesialisert verksted, kan den utføres med egnede apparater som sikrer minst mulig konsum av materiale og en konstant sliping over samtlige skjære-elementer.

Sliping av kjedet på egenhånd utføres ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hver enkelt type kjede (se "Tabell Vedlikehold Kjede"), og det krever godt håndlag og erfaring for å unngå å skade skjære-elementene.

Tabell vedlikehold kjede

ADVARSEL!

De karakteristiske dataene til kjedet og sverdet som er godkjent til d

maskinen er angitt i "EU-overensstemmelseserklæringen" som følger med selve maskinen. sikkerhetsgrunner skal ikke andre typer kjede eller sverd brukes.

Tabellen gjengir slippedataene for de forskjellige typer kjeder, uten at det innebærer noe het for å bruke andre kjeder enn de som er godkjent.

Spor til kjedet		Nivået til tannen som begrenser skjæredybder)		(a Filens diameter (d)
tommer mm	tommer mm tommer mm
3/8 Mini 9,	32 0,018 0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32 0,026	0,65 13/64	5,2
0,404 10,	26 0,031 0,80	7/32	5,6

For å slipe kjedet (Fig. 24):

• Slå av motoren, frigjør kjedebremsen og blokker sverdet godt med kjedet påmontert ved hjelp av en klemme, idet du forvisser deg om at kjedet fritt kan bevege seg.
• Sett kjedet i spenning dersom det er slakt.
• Sett filen i det dertil egnede sporet og før den deretter inn i tannens mellomrom med en konstant helning som svarer til skjæreelementets profil.
  – Dra filen over kun få ganger, kun fremover, og gjenta operasjonen for samtlige skjære-elementer i samme retning (høyre eller venstre).
• Sett sverdet motsatt vei i klemmen, og gjenta operasjoner på den gjenværende skjære-elementene.
• Kontroller at tannen som begrenser skjærehøyden ikke stikker lenger ut enn måleinstrumentet, og slip ned det som eventuelt overstiger med en flat fil, idet du runder av profilen.
• Etter slipingen, fjern ethvert spor av filspon og støv, og smør kjedet i oljebad.

• Skjære-elementets lengde reduseres til 5 mm eller mindre;
  – leddenes dødgang på naglene er overdreven.

For å unngå usymmetrisk slitasje på sverdet, er det en fordel å snu det med jevne mellomrom.

• Smøre med den dertil egnede sprøyten i cuscinetti til tannhjulet som sender kjedet videre (dersom slik finnes).
  – Rengjør sverdets spor med den dertil egnede skrapen (medfølger ikke).
• Rengjøre smørehullene.
• Med en flat fil, fjerne ujevnhetene fra sidene og utligne eventuelle nivåforskjeller mellom sporene.

– sporets dybde viser seg å være mindre enn høyden til leddene som drar kjedet (som aldri må berøre bunnen);
– den indre veggen i sporet er så slitt at kjedet bøyes til siden.

SPESIELLE INNGREP

Ethvert vedlikeholdsinngrep som ikke er beskrevet denne veiledningen, må kun utføres hos forhandleren.

Inngrep som utføres ved uegnede verksteder eller av ukvalifiserte personer, bringer enhver form for garanti til opphør.

OPPBEVARING

Rengjør maskinen godt for støv og skitt ved slutten av hver arbeidsøkt, og reparer eller skift ut defekte deler.

maskinen blir stående ubrukt i mer enn 2-3 månem en teskje (ny) olje for totaktsmotorer ned i der, er enkelte tiltak nødvendige for å unngå vaennplugghullet.

skeligheter när arbeidet gjenopptas, eller perma- Dra flere ganger i håndtaket på startsnoren for å nente skader på motoren. fordele oljen i sylinderen.

- Lagring

Før maskinen settes vekk:

• Løsne de to mutrene, ta av beskytteren og ta ut kjeden og sverdet.
  – Tøm oljetanken. Fyll den med ca. 100-120 cl flytende drivstoffrenser, og sett på lokket.
• Sett beskytteren på igjen uten å stramme mutrene.
• Start maskinen og hold motoren i gang helt til det ikke er mer drivstoffrenser igjen.
• La motoren gå på tomgang, og hold maskinen i

funksjon helt til det ikke er mer drivstoff igjen i tanken og i forgasseren.

t- Ta ut tennpluggen når maskinen er nedkjølt. måtem en teskje (ny) olje for totaktsmotorer ned i vænnplugghullet.

a- Dra flere ganger i håndtaket på startsnoren for å fordele oljen i sylinderen.

– Gjenmonter tennpluggen med stempelet i øverste dødpunkt (synlig gjennom tennplugghullet när stempelet er i høyeste stilling).

• Gjenopptagelse av arbeidet

Når maskinen skal settes i drift igjen:

– Fjern tennpluggen.
– Dra noen ganger i startsnoras håndtak for å fjerne overflødig olje.
- Kontroller tennpluggen som beskrevet i kapitlet "Kontroll av tennpluggen".
- Forbered maskinen som angitt i kapitlet "Forbe-redelse til arbeidet".

9. FEILS∅KING

PROBLEM MULIG ÅRSAK L∅SNING

1) Motoren starter ikke eller stanser etter kort tid	– Oppstartsprosedyre ikke korrekt– Skitten tennplugg eller feil avstand mellom elektrodene– Tilstoppet luftfilter– Antifrost-anordning ikke korrekt montert (unntatt Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 - MC 846)– Problemer med forgasseren	– Følg instruksjonene (se kap. 6)– Kontroller tennpluggen (se kap. 8)– Rengjør og/eller skift ut filteret (se kap. 8)– Kontroller posisjonen for montering (se kap. 6)– Kontakt forhandleren
2) Motoren starter, men har liten effekt	– Tilstoppet luftfilter– Problemer med forgasseren	– Rengjør og/eller skift ut filteret (se kap. 8)– Kontakt forhandleren
3) Motoren har en uregelmessig virkemåte eller utilstrekkelig effekt	– Skitten tennplugg eller feil avstand mellom elektrodene– Problemer med forgasseren	– Kontroller tennpluggen (se kap. 8)– Kontakt forhandleren
4) Det kommer svært mye røyk fra motoren	– Feil blandingsforhold i drivstoffblandingen– Problemer med forgasseren	– Preparer blandingen slik instruksjonene viser (se kap. 5)– Kontakt forhandleren
5) Oljen kommer ikke ut	– Olje av dårlig kvalitet– Tilstoppede smørehull	– Tøm tanken. Rens tanken og ledningene for drivstoffrenser, og skift ut oljen– Rengjør

10. TILBEH∅R

Tabellen inneholder listen over alle mulige kombinasjoner av sverd og kjede, med angivelse av hva som kan brukes på hver maskin, merket med symbolet “

ADVARSEL!

bruk av sverdet

Siden valg, påføring og og kjedet, er handlinger

utføres etter brukerens selvstendige forgodtbefinnende, har brukeren også ansvaret for alle slags skader som måtte skyldes disse handlingene. Ved tvil eller utilstrekkelig kjennskap til særegenhetene ved hvert sverd eller kjede, er det nødvendig å kontakte forhandle ren eller et spesialisert hagesenter. som

Kombinasjoner av sverd og kjede

Mellomrom	SVERD KJEDE Modell
Tommer	LengdeTommer / cm	SporbreddeTommer / mm	Kode Kode		C 38C 38 TSP 375SP 375QA 375CP 38XC 238	XC 240A 405CP 40	C 41C 41 T$ 405SP 405Q	C 46MC 846	XC 246CP 45A 455	C 50
3/8"	14" / 35 cm	0,050" / 1,3 mm	123900373/0(140SDEA041)	4113768(91VG053X)/4113769(91PX053X)	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	123900374/0(160SDEA041)	4113770(91VG057X)/4113771(91PX057X)	*	*
325"	16" / 40 cm	0,050" / 1,3 mm	123900369/0(160MLBK041)	4113772(95VPX066X)			*
325"	16" / 40 cm	0,058" / 1,5 mm	123900371/0(168PXBK095)	4113773(21BPX066X)				*
325"	18" / 45 cm	0,058" / 1,5 mm	123900375/0(188PXBK095)	4113774(21BPX072X)				*	*	*
325"	20" / 50 cm	0,058" / 1,5 mm	123900372/0(208PXBK095)	4113775(21BPX078X)						*

ADVARSEL!

Bruk kun kjedene og sverdene ovenfor som reservedeler. Bruk av kombina

som ikke er godkjente kan forårsake alvorlige personskader og ødelegge maskinen.

Vážený Zákazníku,
