Producttype	Hydraulisch gestuurde doorstroomboiler
Merk	AEG
Model	DDLT PinControl 18
Nominaal vermogen	18 kW
Voeding	400 V driefasig (3/PE), 50 Hz, 26 A

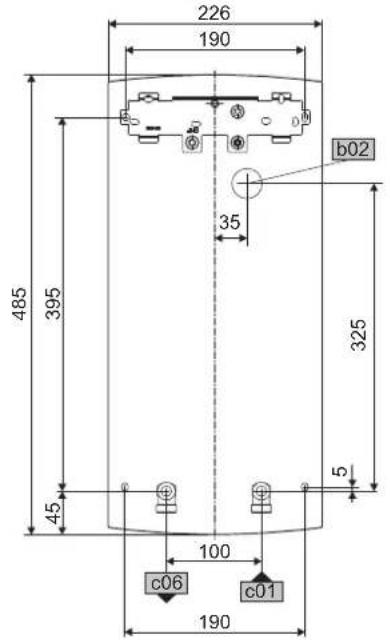

Afmetingen (H x B x D)	485 x 226 x 93 mm
Gewicht	3,6 kg
Beschermingsgraad	IP 25 (beschermd tegen spatwater)
Beschermingsklasse	1
Verwarmingssysteem	Naakte draad in kunststof huls
Hydraulische aansluiting	G 1/2 A (buitendraad)
Max. toelaatbare druk	1 MPa (10 bar)
Maximale inlaattemperatuur	25 °C
Inspeeldebiet (stand II)	4,9 l/min
Max. begrensd debiet	5,9 l/min
Min. specifieke weerstand (bij 15°C)	900 Ω·cm
Warmwatercapaciteit (38 °C, inlaat 10°C)	9,2 l/min
Vermogenskeuzeschakelaar	2 standen (Gedeeltelijk vermogen en Vol vermogen)
Veiligheidsfuncties	Veiligheidsdrukschakelaar, temperatuurbegrenzer
Reiniging en onderhoud	Vochtige doek, regelmatig ontkalken van de kranen, reinigen van het filter
Installatie	Aan de muur, verticaal, vorstvrij
Garantie	Volgens voorwaarden van de lokale dochteronderneming
Energie-efficiëntieklasse	A

Veelgestelde vragen - DDLT PinControl 18 AEG

Hoe stel ik de watertemperatuur in?

Gebruik de vermogenskeuzeschakelaar (stand Gedeeltelijk vermogen of Vol vermogen) en pas het debiet aan bij de kraan. Voor een hogere temperatuur, sluit de kraan iets; voor een lagere temperatuur, open hem verder of voeg koud water toe.

Waarom warmt het apparaat niet op?

Controleer eerst de zekeringen in de meterkast. Zorg er vervolgens voor dat het debiet voldoende is (minimaal 3,0 l/min in stand I). Als de straalregelaar of douchekop is verkalkt, reinig deze dan. Als niets werkt, neem dan contact op met een installateur.

Wat te doen bij stroomuitval?

Na een wateronderbreking, schakel het apparaat uit, open de kranen gedurende een minuut om de lucht te laten ontsnappen, en herstel vervolgens de voeding. Raadpleeg het hoofdstuk Instellingen van de handleiding.

Hoe reinig ik het apparaat?

Gebruik een vochtige doek zonder schurende middelen of oplosmiddelen. Reinig regelmatig de kranen met een in de handel verkrijgbare ontkalker. Voor het filter: sluit de koudwatertoevoer, demonteer het, reinig het en monteer het terug.

Wat is het maximale warmwaterdebiet?

Het debiet is beperkt tot 5,9 l/min. Bij volledig vermogen krijgt u ongeveer 9,2 l/min bij 38 °C met een inlaattemperatuur van 10 °C.

Kan ik het apparaat gebruiken met voorverwarmd water?

Nee, het gebruik van voorverwarmd water is niet toegestaan. De maximale inlaattemperatuur is 25 °C.

Wat is de minimaal vereiste waterdruk?

De druk moet voldoende zijn om het inspeeldebiet te bereiken (3,0 l/min in stand I). Over het algemeen wordt een druk van 0,1 MPa (1 bar) aanbevolen voor het dimensioneren van leidingen.

Hoe leeg ik het apparaat?

Sluit de afsluitkraan, open alle aftapkranen en koppel vervolgens de hydraulische aansluitingen los. Let op: het water kan heet zijn. Bescherm het apparaat tegen vorst na het leegmaken.

Is het apparaat geschikt voor een douche?

Ja, door het vol vermogen te selecteren, kan het een douche van water voorzien. Het debiet kan worden aangepast om een comfortabele temperatuur te krijgen. Zorg ervoor dat de kraan geschikt is.

Wat betekent het indicatielampje of het inschakelgeluid?

Een hoorbare klik geeft aan dat de differentiële drukschakelaar het verwarmingsvermogen heeft ingeschakeld. Als het water niet warm wordt ondanks het geluid, heeft de veiligheidsdrukschakelaar mogelijk de stroom uitgeschakeld: druk op de resetknop nadat u een minuut een kraan heeft geopend.

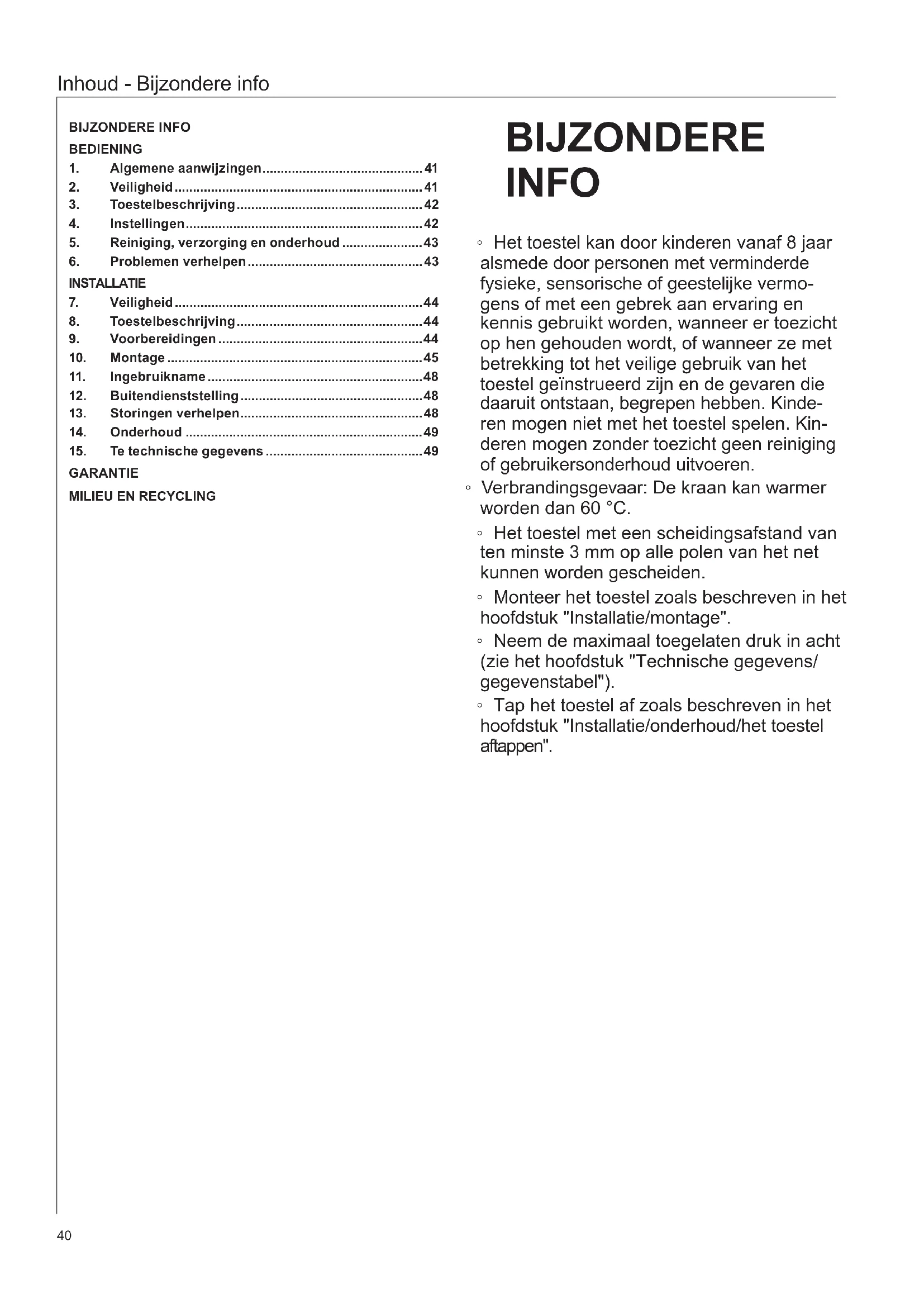

GEBRUIKSAANWIJZING DDLT PinControl 18 AEG

Hydraulisch gestuurde doorstromer

Bediening en Installatie 40

1. Algemene aanwijzingen....41
2. Veiligheid....41
3. Toestelbeschrijving....42
4. Instellingen....42
5. Reiniging, verzorging en onderhoud ....43
6. Problemen verhelpen....43

INSTALLATIE

1. Veiligheid....44
2. Toestelbeschrijving....44
3. Voorbereidingen 44
4. Montage 45
5. Ingebruikname 48
6. Buitendienststelling....48
7. Storingen verhelpen......48
8. Onderhoud 49
9. Te technische gegevens ....49

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

- Het toestel kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

- Verbrandingsgevaar: De kraan kan warmer worden dan 60 °C.

• Het toestel met een scheidingsafstand van ten minste 3 mm op alle polen van het net kunnen worden gescheiden.
• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".
• Neem de maximaal toegelaten druk in acht (zie het hoofdstuk "Technische gegevens/gegevenstabel").
• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan mogelijke gevolgen, wanneer de veiligheidsaanwijzing wordt genegeerd.

» Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
	Letsel
	Elektrische schok
	Verbranding(Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Niet-naleving van deze aanwijzingen leiden tot zwaar letsel of overlijden.
WAARSCHU-WING	Niet-naleving van deze aanwijzingen kunnen leiden tot zwaar letsel of overlijden.
VOORZICHTIG	Niet-naleving van deze aanwijzingen kunnen leiden tot middelmatig zwaar of licht letsel.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.

» Lees de aanwijzingsteksten grondig door.

Symbool Betekenis
	Materièle schade(toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.

1.3 Maateenheden

Info

Tenzij anders wordt vermeld, worden alle maten in millimeters aangegeven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Het druktoestel is bestemd voor de opwarming van drinkwater. Het toestel kan één of verschillende tappunten voorzien.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60 °C.

Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materièle schade

Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

Landspecifieke vergunningen en certificaten:

Duitsland

Op basis van de lokale verordeningen heeft het toestel een algemeen bouwkundig testcertificaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen.

AEG HOL DIN 4109 PA-IX 6817/I MPA NRW.

3. Toestelbeschrijving

De hydraulisch aangestuurde doorstromer verwarmt het water terwijl het door het toestel stroomt. Als een kraan wordt geopend en de tapdrempel (zie het hoofdstuk "Technische gegevens/gegevenstabel") wordt overschreden, wordt het verwarmingsvermogen automatisch ingeschakeld. U kunt het warmwatervolume en de temperatuur bij de kraan instellen.

U kunt kiezen uit 2 vermogensstanden. Bovendien worden 2 vermogensstanden afhankelijk van het doorstroomvolume hydraulisch aangestuurd.

De doorstroomvolumeregeling compenseert drukschommelingen en zorgt zo voor een zo veel mogelijk gelijkblijvende temperatuur. De regeling begrenst het doorstroomvolume en garandeert zo steeds een toereikende temperatuurverhoging van het drinkwater.

Verwarmingssysteem

Het blankdraadelement heeft een drukvaste kunststofmantel. Het verwarmingssysteem is geschikt voor kalkarm en kalkhoudend water en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening.

4. Instellingen

21

26 02 02 0783

1 Gedeeltelijk vermogen

Bij een klein doorstroomvolume wordt 1/3 van het verwarmingsvermogen ingeschakeld, bij een groot doorstroomvermogen 2/3 van het verwarmingsvermogen. Deze instelling is bijvoorbeeld geschikt voor het wassen van de handen.

2 Volledig vermogen

Bij een klein doorstroomvolume wordt de helft van het verwarmingsvermogen, bij een groot doorstroomvermogen het volledige verwarmingsvermogen ingeschakeld. Deze instelling is bijvoorbeeld geschikt voor spoelen.

» Zet de vermogenskiezer in de gewenste stand vast.

Instellingsadvies bij toepassing van een thermostaatkraan

» Zet de vermogenskiezer op Volledig vermogen.

4.1 Instellingsadvies voor kranen

Info

Als bij volledig geopend aftap en volledig vermogen onvoldoende uitlooptemperatuur wordt verkregen, loopt er meer water door het toestel dan het verwarmingselement kan opwarmen (het toestel heeft de grens van zijn vermogen bereikt).

» Verminder de waterhoeveelheid bij het aftapventiel.

Gering aftapvolume = hoge uitlooptemperatuur

Groot aftapvolume = geringe uitlooptemperatuur

Tweegreepskraan

Vermogenstrap	Toepassingsgebied
Gedeeltelijk vermogen	Wastafel
Volledig vermogen	Bad, douche, gootsteen

» Meng bij een te hoge temperatuur en volledig geopende kraan koud water bij.

Eenhandel-meng-kranen

Vermogenstrap	Toepassingsgebied
Volledig vermogen	Alle

» Draai de greep van de kraan naar de hoogste temperatuur.

» Verhoog de uitlooptemperatuur door de kraan langzaam te sluiten.

» Verlaag de uitlooptemperatuur door koud water bij te mengen, of de kraan, indien mogelijk, verder te openen.

Na onderbreking van de watertoevoer

Materièle schade

Als de watervoorziening onderbroken is geweest, moet het toestel via de volgende stappen opnieuw in gebruik worden genomen, zodat het blankdraadelement niet kapot gaat.

» Schakel het toestel spanningsvrij door de zekeringen uit te schakelen.
» Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht.
» Schakel de netspanning opnieuw in.

5. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.
» Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt niet in hoewel de warmwaterkraan volledig open staat.	Er is geen spanning.	ontroleer de zekeringen van de huisinstallatie.
	Het doorstroomvolume is te gering om het verwarmingsvermo-gen in te schakelen.De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.

Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-00000):

Nr.: 000000-0000-00000 D0000041614

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

Materièle schade

Houd rekening met de maximale aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met het inbouwen van een centrale thermostaat kunt u de maximale aanvoertemperatuur begrenzen.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

• De beschermingsgraad IP 25 (straalwaterbeveiligd) is alleen gewaarborgd met vakkundig gemonteerde kabeltulle.
• De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die aangegeven is op het typeplaatje. Bij een waterkoppelnet moet rekening gehouden worden met de laagste elektrische weerstand (zie hoofdstuk "Technische gegevens/toepassingsmogelijkheden/omrekeningstabel"). De specifieke elektrische weerstand of het elektrisch geleidende vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd:

• Wandbevestiging
• Schroefbouten voor wandmontage
  • Montagesjabloon
• 2 dubbele nippels (koud water met afsluitklep)
• Vlakke afdichtingen
• Kabeltulle (elektrische toevoerkabel boven/onder)
• Schroeven / pluggen voor extra achterwandbevestiging bij opgebouwde wateraansluitingen

9. Voorbereidingen

9.1 Montageplaats

Materièle schade

Het toestel mag alleen in een vorstvrije ruimte geinstalleerd worden.

» Monteer het toestel verticaal en in de buurt van het tappunt.

Het toestel is geschikt voor onder- en bovenbouwmontage.

Montage onder de wastafel

Montage boven de wastafel

» Monteer het toestel aan de muur. De muur moet voldoende draagvermogen hebben.

9.2 Waterinstallatie

• Werking met voorverwarmd water is niet toegestaan.
• Een veiligheidsklep is niet vereist.
• Veiligheidskleppen in de warmwaterleiding zijn niet toegestaan.
  » Spoel de waterleiding grondig door.
  » Controleer of het debiet (zie hoofdstuk "Technische gegevens/gegevenstabel", aan) voor het inschakelen van het toestel bereikt wordt. Verhoog de waterleidingdruk, als het benodigde debiet bij een volledig geopende aftapklep niet wordt gehaald.

Kranen

Gebruik geschikte drukkranen. Open kranen zijn niet toegestaan.

Thermostaatdrukkranen moeten geschikt zijn voor hydraulisch aangestuurde doorstromers.

Info

De afsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren. Dit is bestemd voor het afsluiten van het toestel.

Toegestaan materiaal waterleidingen

• Koudwateraanvoerleiding: thermisch gegalvaniseerde stalen buis, roestvrijsta- len buis, koperbuis of kunststofbuis
• Warmwateruitloopleiding: roestvrijstalen buis, koperbuis of kunststofbuis

Materièle schade

Wanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximale aanvoertemperatuur en de maximaal toegelaten druk (zie hoofdstuk "Technische gegevens/gegevenstabel").

Flexibele wateraansluitleidingen

» Voorkom bij de installatie met flexibele wateraansluit-leidingen dat de kniestukken met een bajonetkoppeling in het toestel verdraaien.

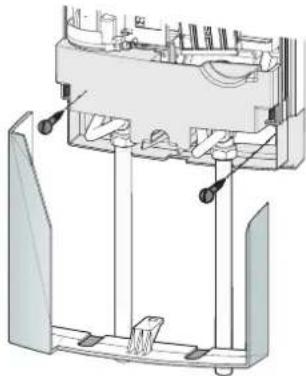

» Bevestig de achterwand onderaan met twee extra schroeven.

10. Montage

10.1 Standaardmontage

• Elektrische installatie bovenaan, inbouwinstallatie
  • Wateraansluiting inbouwinstallatie

Zie voor meer montagemogelijkheden het hoofdstuk "Montageopties":

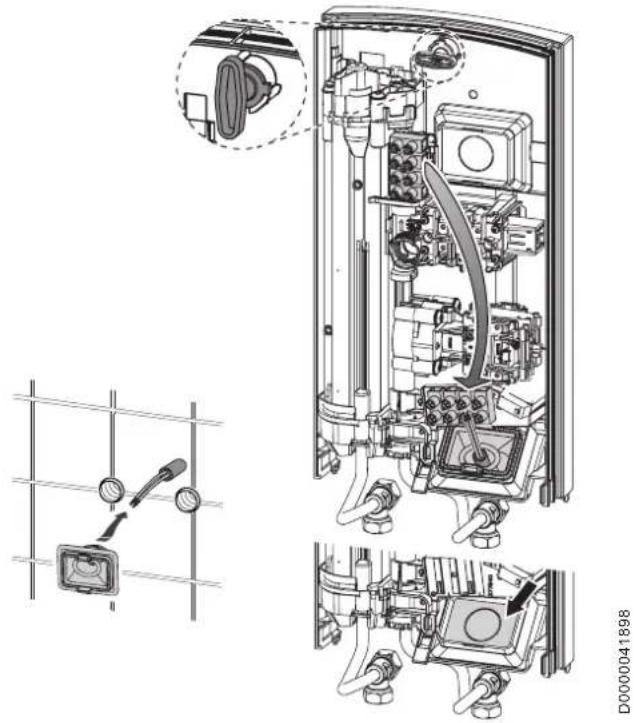

• Elektro-aansluiting onderbouw onder
  • Elektro-aansluiting opbouw
• Aansluiting van een lastafwerprelais
  • Waterinstallatie opbouw

• Wateraansluiting onderbouw bij toestelvervanging

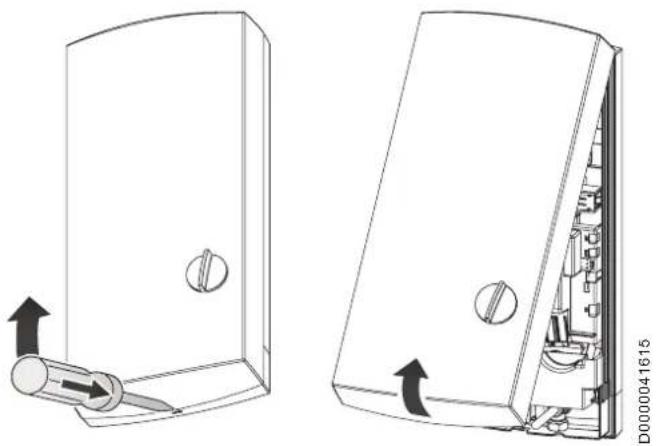

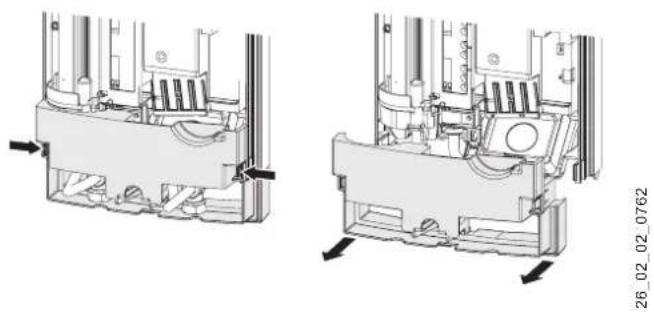

Toestel openen

» Ontgrendel de kliksluiting om het toestel te openen.

» Scheid de achterwand door de beide vergrendelhaken in te drukken en het onderstuk van de achterwand naar voren eraf te trekken.

Aansluitkabel voorbereiden

≥ 30 160

26_02_02_0887

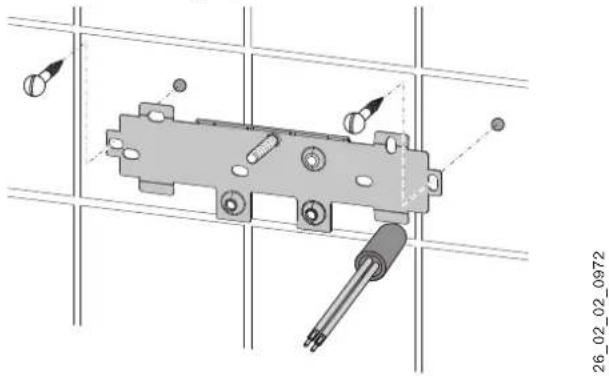

Wandbevestiging monteren

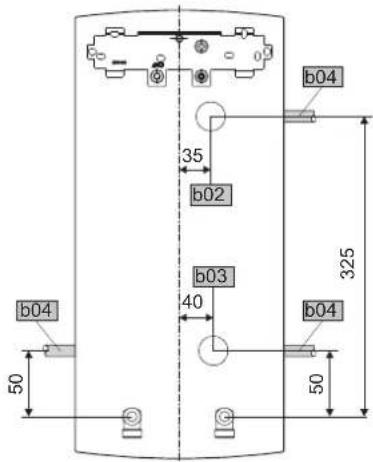

» Teken de boorgaten af met de montagesjabloon. Wanneer het toestel gemonteerd wordt met opgebouwde wateraansluitingen, dient u ook de bevestigingsgaten in het onderste gedeelte van de sjabloon af te tekenen.
» Boor de gaten en plaats de wandbevestiging met 2 schroeven en 2 pluggen (schroeven en pluggen worden niet meegeleverd).
» Monteer de meegeleverde schroefbouten.
» Monteer de wandbevestiging.

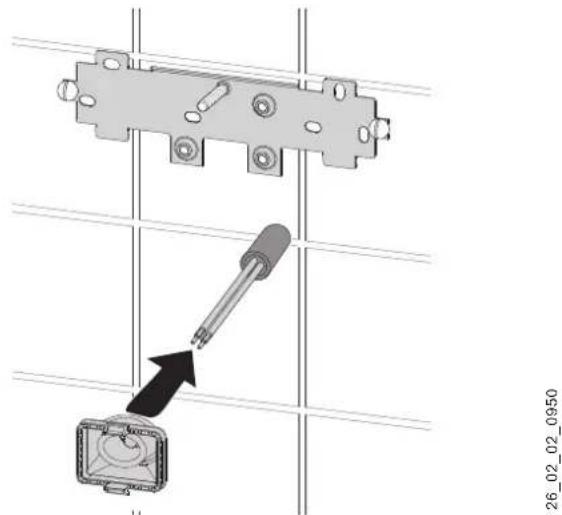

Kabeltülle monteren

» Monteer de kabeltulle. Vergroot bij een aansluitkabel met een diameter > 6 mm ^2 het gat in de kabeltulle.

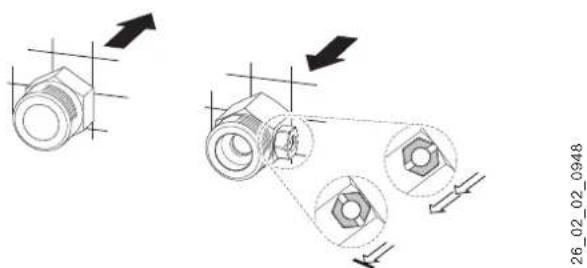

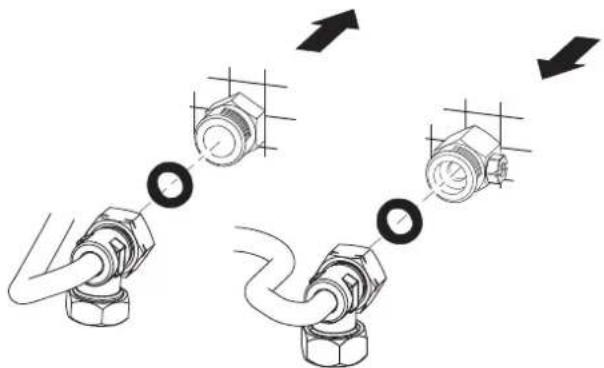

Wateraansluiting tot stand brengen

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

De afsluitklep in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren.

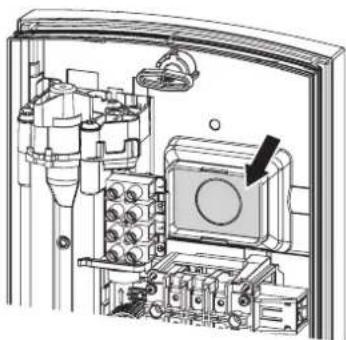

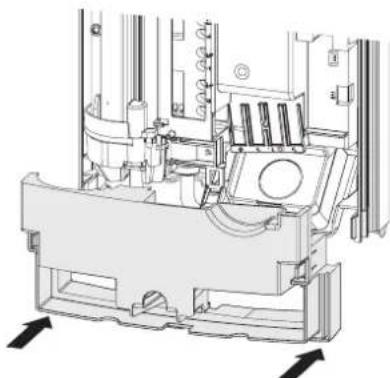

Achterwand voorbereiden

Materièle schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Breek het breukpunt voor de kabeltulle uit de achterwand. Ontdoe zo nodig scherpe kanten van bramen met een vijl.

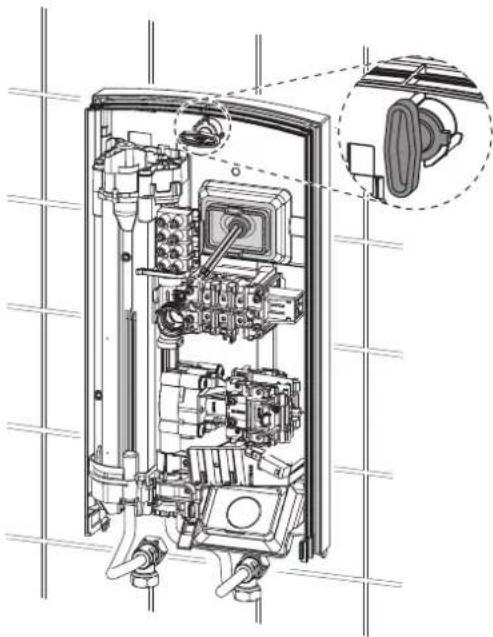

Toestel monteren

» Steek de achterwand over de schroefbouten en de kabeltulle. Trek de kabeltulle met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken.
» Verwijder de transportstoppen uit de wateraansluitingen.
» Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

» Schroef de buizen voor wateraansluiting met de vlakke afdichtingen op de dubbele nippel.

Materièle schade

Voor de werking van het toestel moet de zeef ingebouwd zijn.

» Controleer bij vervanging van het toestel of de zeef aanwezig is (zie het hoofdstuk "Onderhoud").

Elektriciteit aansluiten

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.

WAARSCHUWING elektrische schok

De aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare kabeltulle. Het toestel moet met een scheidingsafstand van ten minste 3 mm op alle polen van het net kunnen worden gescheiden.

WAARSCHUWING elektrische schok

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materièle schade

Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

» Sluit de elektrische aansluitkabel aan op de ne-taansluitklem (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

Onderstuk van achterwand monteren

» Monteer het onderstuk van de achterwand in de achterwand en klik het onderstuk van de achterwand vast.
» Lijn het gemonteerde toestel uit door de bevestigingsknevel los te maken, de elektrische aansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toestel niet goed tegen de wand komt, kunt u het toestel onderaan met twee extra schroeven bevestigen.

10.2 Alternatieven voor montage

10.2.1 Elektro-aansluiting onderbouw onder

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Breek het breukpunt voor de kabeltulle uit de achterwand. Ontdoe zo nodig scherpe kanten van bramen met een vijl.

» Verplaats de netaansluitklem in het toestel van boven naar onder.

» Steek de achterwand over de schroefbouten en de kabeltulle. Trek de kabeltulle met behulp van een tang aan de vergrendelhaken in de achterwand tot beide vergrendelhaken hoorbaar vastklikken.

» Duw de achterwand stevig aan en vergrendel de bevestigingsknevel door 90° naar rechts te draaien.

10.2.2 Elektro-aansluiting opbouw

Info

Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel.

» Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

Materièle schade

Als u per ongeluk een verkeerd gat doorbreekt in de achterwand, dient u een nieuwe achterwand te gebruiken.

» Snijd of breek de benodigde doorvoer in de achterwand schoon uit (zie het hoofdstuk "Technische gegevens/afmetingen en aansluitingen" voor de posities). Ontdoe zo nodig scherpe kanten van bramen met een vijl.

» Leid de elektrische aansluitkabel door de kabeltulle en sluit deze op de netaansluitklem aan.

10.2.3 Aansluiting van een lastafwerprelais

Plaats een lastafwerprelais bij combinatie met andere elektrische toestellen, bijvoorbeeld elektrische boiler-verwarmingstoestellen, in de elektrotechnische installatie. De lastafwerping vindt plaats bij de werking van de doorstroomer.

Materièle schade

Sluit de fase die het lastafwerprelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Technische gegevens/elektriciteitsschema").

10.2.4 Waterinstallatie opbouw

Info

Bij dit aansluitingtype wijzigt de beschermingsgraad van het toestel.

» Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

» Monteer waterstoppen met dichtingen om de in-bouwaansluiting af te sluiten.

» Monteer een geschikte drukkraan.

» Klik het onderstuk van de achterwand vast in het bovenstuk van de achterwand.

» Schroef de aansluitbuizen op het toestel vast.

» Bevestig de achterwand onderaan met twee extra schroeven.

» Breek de doorvoeropeningen in de bovenkap netjes uit. Ontdoe zo nodig scherpe kanten van bramen met een vijl.

» Schuif het onderstuk van de achterwand onder de aansluitbuizen van de kraan en klik het onderstuk van de achterwand erin.

» Schroef de aansluitbuizen op het toestel vast.

10.3 Montage afsluiten

» Open de afsluitklep in de dubbele nippel of de koudwateraanvoerleiding.

11. Ingebruikname

WAARSCHUWING elektrische schok De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheidsvoorschriften.

11.1 Eerste ingebruikname

on

» Open en sluit meerdere keren alle aangesloten aftapkleppen totdat het leidingwerk en het toestel luchtvrij zijn.
» Voer een dichtheidscontrole uit.

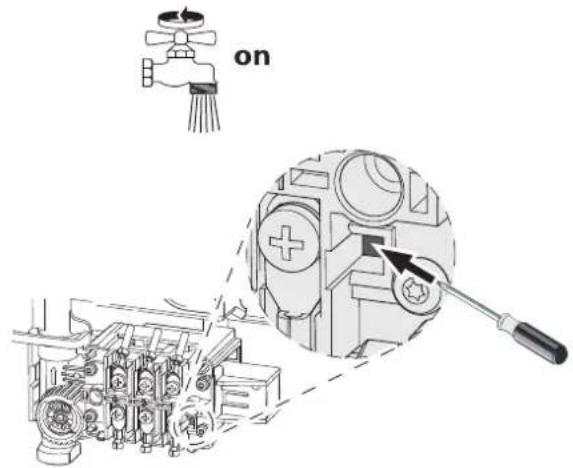

» Activeer de veiligheidsdrukbegrenzer door de resettoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsdrukbegrenzer geleverd).
» Monteer de bovenkap, deze moet hoorbaar vastklikken. Controleer de plaatsing van de bovenkap.
» Schakel de netspanning in.
» Controleer de werkmodus van het toestel.

Overdracht van het toestel

» Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
» Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
» Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Ontlucht het toestel en de koudwatertoevoerleiding (zie het hoofdstuk "Instellingen").

Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

» Koppel het toestel op alle polen los van het elektriciteitsnet.
» Tap het toestel af (zie het hoofdstuk "Onderhoud").

1. Storingen verhelpen

Storing Oorzaak Oplossing
Het debiet is te gering.	De zeef in het toestel is vuil.	Reinig de zeef.
De doorstroomvolumeregeling wordt niet ingeschakeld hoewel de kraan volledig open staat.	De vereiste tapdrempel voor het inschakelen van het verwarmingsvermogen is niet bereikt.	Reinig de zeef.
Het toestel produceert ondanks hoorbare inschakelgeluiden van de verschildrukschakelaar geen warm water.	De veiligheidsdrukbegrenzer (AP 3) heeft het toestel om veiligheidsredenen uitgeschakeld.	Verhelp de oorzaak van de fout (bijvoorbeeld een defecte drukspoelkraan).
		Bescherm het verwarmingssysteem tegen overhitting door een voorbij het toestel geschakelde aftapkraan geduren-de één minuut open te zetten. Daarvoor wordt de druk van het verwarmingssysteem afgevoerd en wordt het verwarmingssysteem afgekoeld.
		Activeer de veilig-heidsdrukbegrenzer bij stromingsdruk door op de resetknop te drukken (zie het hoofdstuk "Eerste in- gebruikname").
	Het verwarmingssysteem is defect.	Meet de weerstand van het verwarmings-systeem en vervang zo nodig de weer-stand.

14. Onderhoud

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteit- snet voor aanvang van alle werkzaamheden.

Het toestel aftappen

U kunt het toestel voor onderhoudswerkzaamheden af- tappen.

WAARSCHUWING verbranding Tijdens het aftappen van het toestel kan er heet water uitlopen.

» Open de afsluitklep in de dubbele nippel of de koudwateraanvoerleiding.
» Open alle aftapkleppen.
» Maak de wateraansluitingen van het toestel los.
» Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

Zeef reinigen

Reinig bij vervuiling de zeef in de koudwaterschroefaan-sluiting. Sluit de afsluitklep in de koudwateraanvoerleiding voordat u de zeef demonteert, reinigt en weer monteert.

15.1 Afmetingen en aansluitingen

226 190 b02 35 485 395 325 45 100 5 c06 c01 190

93 50 112

D0000017757

b02 Doorvoer elektriciteitskabels I
c01 Koudwatertoevoer	Buitendraad	G 1/2 A
c06 Warmwateruitloop	Buitendraad	G 1/2 A

Optionele aansluitmogelijkheden

b04 35 b02 b03 40 b04 325 50 50

D0000019778

b02 Doorvoer elektriciteitskabels I

b03 Doorvoer elektriciteitskabels II

b04 Doorvoer elektriciteitskabels III

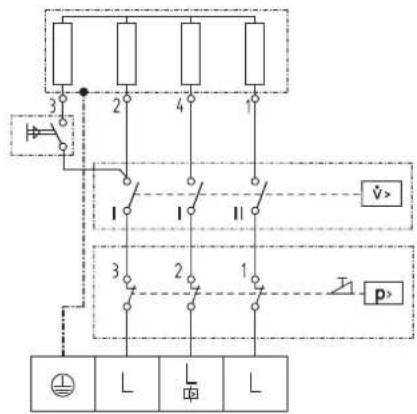

15.2 Elektriciteitsschema

3/PE \~ 400 V

3 2 4 1 I II V> 3 2 1 p> L L L

85_02_02_0002

Voorrangsschakeling met LR 1-A

1 Besturingskabel voor het relais van het 2de toestel (bv. elektrische boilerverwarming).
2 Besturingscontact gaat open als de doorstroomer inschakelt.

15.3 Warmwatervermogen

Het warmwatervermogen is afhankelijk van de aanwezige netspanning, het aansluitvermogen van het toestel en de koudwatertoevoertemperatuur. De nominale spanning en het nominaal vermogen staan op het typeplaatje (zie het hoofdstuk "Probleemoplossing").

Aansluitvermogen in kW 38 °C warmwatervermogen in l/min.
Nominale spanning Koudwater-toevoertemperatuur
400 V	5 °C 10 °C	15 °C 20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Aansluitvermogen in kW	50 °C warmwatervermogen in l/min.
Nominale spanning	Koudwater-toevoertemperatuur
400 V	5 °C 10 °C	15 °C 20 °C
13,5	4,3 4,8 5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Toepassingsgebieden / omrekeningstabel

Specifieke elektrische weerstand en specifieke elektri- sche geleidbaarheid (zie het hoofdstuk "Gegevenstabel").

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Weer-stand ≥	Geleidbaar-heid ≤		Weer-stand ≥	Geleidbaar-heid ≤		Weer-stand ≥	Geleidbaar-heid ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Drukverliezen

Kranen

Drukverlies van de kranen bij debiet 10 l/min
Eenhandel-meng-kraan, ca.	MPa	0,04 - 0,08
Thermostatische kraan, ca.	MPa	0,03 - 0,05
Handdouche, ca.	MPa	0,03 - 0,15

Dimensionering van het buisnet

Voor de berekening van de dimensionering van het buisnet wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

15.6 Storingssituaties

In geval van storing kunnen in de installatie kortstondige belastingen van maximaal 95 °C bij een druk van 1,2 MPa optreden.

15.7 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiegerelateerde producten (ErP).

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofiel		XS	S	S	S
Energieklasse		A	A	A	A
Jaarlijks stroomverbruik	kWh	469	483	483	483
Energetisch rendement	%	39	38	38	38
Temperatuurinstelling af fabriek	°C	-	-	-	-
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere aanwijzingen voor efficiëntiemeting		Geen	Geen	Geen	Geen

15.8 Gegevenstabel

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 24
222384 222385 222386 222387
Elektrische gegevens
Nominale spanning V 400 400 400 400
Nominaal vermogen 400 V trap I min.	kW	4,6	6,3	7,4	8,3
Nominaal vermogen 400 V trap I max.	kW	10,6	14,3	16,8	19,0
Nominaal vermogen 400 V trap II min.	kW	6,8	9,2	10,8	12,2
Nominaal vermogen 400 V trap II max.	kW	13,3	18,0	21,1	23,8
Nominaal vermogen	kW	13,5	18	21	24
Nominale stroom	A	19,5	26	31	35
Beveiliging	A	20	25	32	35
Fasen		3/PE	3/PE	3/PE	3/PE
Frequentie	Hz	50	50	50	50
Specifieke weerstand _15 ≥ (bij koud ≤ 25 ^)	cm	900	900	900	900
Specifieke geleiding _15 ≤ (bij koud ≤ 25 ^)	S/cm	1111	1111	1111	1111
Uitvoeringen
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25
Beschermingsklasse		1	1	1	1
Isolatieblok		Kunststof	Kunststof	Kunststof	Kunststof
Verwarmingssysteem warmtegenerator		Blanke draad	Blanke draad	Blanke draad	Blanke draad
Aansluitingen
Wateraansluiting		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Werkingsgebied
Max. toegelaten druk	MPa	1	1	1	1
Waarden
Max. toegelaten toevoertemperatuur	°C	25	25	25	25
Aan lste trap	l/min	2,4	3,0	3,5	4,1
Aan llde trap	l/min	3,9	4,9	5,6	6,3
Drukverlies bij volumestroom	MPa	0,09	0,11	0,13	0,15
Volumestroom voor drukverlies	l/min	3,9	4,5	5,6	6,3
Volumestroombegrenzing bij	l/min	4,7	5,9	7,0	7,8
Warmwateraanbieding	l/min	7,0	9,4	11,1	12,5
bij aanbieding	K	26	26	26	26
Hydraulische gegevens
Nominale inhoud	I	0,4	0,4	0,4	0,4
Afmetingen
Hoogte	mm	485	485	485	485
Breedte	mm	226 226 226 226
Diepte	mm	93	93	93	93
Gewichten
Gewicht	kg	3,6 3,6 3,6 3,6

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁŠTNÍ POKYNY

OBSLUHA

1702 Groot-Bijgaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájům 946
