Produkta veids	Caurplūdes ūdenssildītājs ar hidraulisko vadību
Zīmols	AEG
Modelis	DDLT PinControl 18
Nominālā jauda	18 kW
Elektroapgāde	400 V trīsfāžu (3/PE), 50 Hz, 26 A
Izmēri (A x P x D)	485 x 226 x 93 mm
Svars	3,6 kg
Aizsardzības indekss	IP 25 (aizsargāts pret ūdens šļakatām)
Aizsardzības klase	1
Sildīšanas sistēma	Kails vads sintētiskā apvalkā
Hidrauliskais savienojums	G 1/2 A (vītne ārēja)
Maksimālais pieļaujamais spiediens	1 MPa (10 bar)
Maksimālā ieejas temperatūra	25 °C
Ieslēgšanas plūsmas ātrums (II pakāpe)	4,9 l/min
Maksimālais ierobežotais plūsmas ātrums	5,9 l/min
Minimālā īpatnējā pretestība (15°C)	900 Ω·cm
Karstā ūdens jauda (38 °C, ieeja 10°C)	9,2 l/min
Jaudas izvēlētājs	2 līmeņi (Daļēja jauda un Pilna jauda)
Drošības funkcijas	Drošības spiediena slēdzis, temperatūras ierobežotājs
Tīrīšana un apkope	Mitra drāna, regulāra jaucējkrānu atkaļķošana, filtra tīrīšana
Uzstādīšana	Pie sienas, vertikāli, bez sala
Garantija	Atbilstoši vietējās filiāles nosacījumiem
Energoefektivitātes klase	A

Bieži uzdotie jautājumi - DDLT PinControl 18 AEG

Kā regulēt ūdens temperatūru?

Izmantojiet jaudas izvēlētāju (pozīcija Daļēja jauda vai Pilna jauda) un regulējiet plūsmas ātrumu pie jaucējkrāna. Lai iegūtu augstāku temperatūru, nedaudz aizveriet jaucējkrānu; lai iegūtu zemāku temperatūru, atveriet to vairāk vai pievienojiet aukstu ūdeni.

Kāpēc ierīce nesilda?

Vispirms pārbaudiet slēdžus elektriskajā panelī. Pēc tam pārliecinieties, ka plūsmas ātrums ir pietiekams (vismaz 3,0 l/min I pakāpē). Ja strūklas regulators vai dušas galva ir aizkaļķojusies, notīriet to. Ja nekas nestrādā, sazinieties ar uzstādītāju.

Ko darīt strāvas padeves pārtraukuma gadījumā?

Pēc ūdens padeves pārtraukuma izslēdziet ierīci, atveriet jaucējkrānus uz minūti, lai izvadītu gaisu, pēc tam atjaunojiet strāvas padevi. Skatiet instrukcijas nodaļu Iestatījumi.

Kā tīrīt ierīci?

Izmantojiet mitru drānu bez abrazīviem līdzekļiem vai šķīdinātājiem. Regulāri notīriet jaucējkrānus ar veikalā nopērkamu atkaļķotāju. Filtram: aizveriet aukstā ūdens padevi, atskrūvējiet filtru, notīriet to un atkal uzlieciet.

Kāds ir maksimālais karstā ūdens plūsmas ātrums?

Plūsmas ātrums ir ierobežots līdz 5,9 l/min. Pilnā jaudā jūs iegūstat aptuveni 9,2 l/min pie 38 °C ar ieejas ūdeni 10 °C.

Vai es varu izmantot ierīci ar iepriekš uzsildītu ūdeni?

Nē, iepriekš uzsildīta ūdens izmantošana nav atļauta. Maksimālā ieejas temperatūra ir 25 °C.

Kāds ir minimālais nepieciešamais ūdens spiediens?

Spiedienam jābūt pietiekamam, lai sasniegtu ieslēgšanas plūsmas ātrumu (3,0 l/min I pakāpē). Parasti cauruļvadu izmēru noteikšanai ieteicams 0,1 MPa (1 bar) spiediens.

Kā iztukšot ierīci?

Aizveriet slēgkrānu, atveriet visus ņemšanas jaucējkrānus, pēc tam atvienojiet hidrauliskos savienojumus. Uzmanību: ūdens var būt karsts. Pēc iztukšošanas aizsargājiet ierīci no sala.

Vai ierīce ir piemērota dušai?

Jā, izvēloties pilnu jaudu, tā var apgādāt dušu. Plūsmas ātrumu var regulēt, lai iegūtu komfortablu temperatūru. Pārliecinieties, ka jaucējkrāns ir piemērots.

Ko nozīmē indikators vai ieslēgšanas troksnis?

Dzirdams klikšķis norāda, ka diferenciālais spiediena slēdzis ir aktivizējis sildīšanas jaudu. Ja ūdens nesildās, neskatoties uz troksni, drošības spiediena slēdzis varēja pārtraukt strāvas padevi: pēc jaucējkrāna atvēršanas uz minūti nospiediet atiestatīšanas pogu.

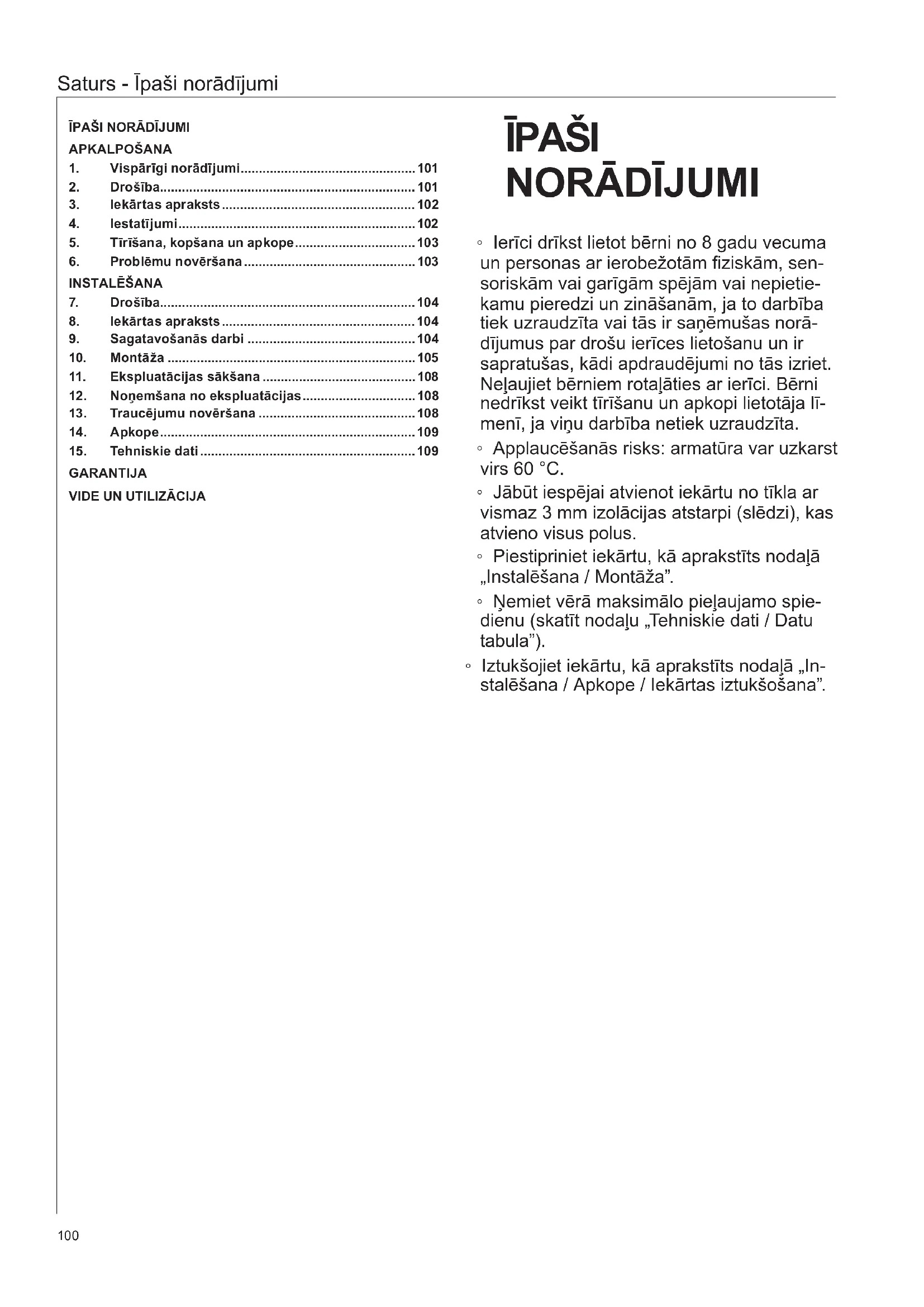

LIETOŠANAS INSTRUKCIJA DDLT PinControl 18 AEG

Caurplūdes ūdens sildītājs ar hidraulisko vadību

Apkalpošana un Instalēšana 100

1. Vispārīgi norādījumi....101
2. Drošiba....101
3. lekārtas apraksts....102
4. lestatijumi....102
5. Tīrīšana, kopšana un apkope....103
6. Problēmu novēršana....103

INSTALĖŠANA

1. Drošība....104
2. lekārtas apraksts....104
3. Sagatavošanās darbi 104
4. Montāža 105
5. Ekspluatācijas sākšana 108
6. Nonemšana no ekspluatācijas.... 108
7. Traucējumu novēršana 108
8. Apkope....109
9. Tehniskie dati....109

GARANTIJA

VIDE UN UTILIZÂCIJA

ĪPAŠI NORĀDĪJUMI

• lerīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamu pieredzi un zināšanām, ja to darbība tiek uzraudzīta vai tās ir saņēmušas norādījumus par drošu ierīces lietošanu un ir sapratušas, kādi apdraudējumi no tās izriet. Neļaujiet bērniem rotaļāties ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi lietotāja līmenī, ja viņu darbība netiek uzraudzīta.
• Applaucēšanās risks: armatūra var uzkarst virs 60 °C.
• Jābūt iespējai atvienot iekārtu no tīkla ar vismaz 3 mm izolācijas atstarpi (slēdzi), kas atvieno visus polus.
• Piestipriniet iekārtu, kā aprakstīts nodalā „Instalēšana / Montāža”.
• Nemiet vērā maksimālo pieļaujamo spiedienu (skatīt nodalu „Tehniskie dati / Datu tabula”).
• Iztukšojiet iekārtu, kā aprakstīts nodalā „Instalēšana / Apkope / lekārtas iztukšošana”.

APKALPOŠANA

1. Vispārīgi norādījumi

Nodaļa „Īpaši norādījumi” un „Apkalpošana” ir paredzēta iekārtas lietotājam un speciālistam.

Nodaja „Instalēšana” ir paredzēta speciālistam.

Norāde

Pirms lietošanas uzmanīgi izlasiet instrukciju un saglabājiet to.

Nododiet instrukciju nākamajam lietotājam, ja rodas tāda situācija.

1.1 Drošības norādes

1.1.1 Drošības norāžu uzbūve

SIGNÄLVÄRDS Bīstamība

Šeit minētas iespējamās sekas, ja netiek ievērotas drošības norādes.

» Šeit minēti pasākumi, kā izsargāties no bīstamī-bas riska.

1.1.2 Simboli, bīstamība

Símbols Bīstamība
	Trauma
	Strāvas trieciens
	Apdegumi(apdegumi, applaucēšanās)

1.1.3 Signālvārdi

SIGNÄL-VÄRDS	Nozīme
BISTAMI Neievērojot šīs norādes, tiek gūtas smagas traumas vai zaudēta dzīvība.
BRĪDINĀJUMS	Neievērojot šīs norādes, var gūt smagas traumas vai zaudēt dzīvību.
UZMANĪBU Neievērojot šīs norādes, var gūt vidēji smagas vai vieglas traumas.

1.2 Pārējie apzīmējumi šajā dokumentā

Norāde

Vispārīgie norādījumi raksturo līdzās attēlotais sim- bols.

» Uzmanīgi izlasiet norāžu tekstus.

Simbols Nozīmė
!	Kaitējums īpašumam(Kaitējums iekārtai, izrietošs kaitējums, kaitējums apkārtējai videi)
	Iekārtas utilizācija

» Šis simbols norāda uz darbību, kas jums ir jāveic. Veicamās darbības ir aprakstītas soli pa solim.

1.3 Mērvienības

Norāde

Ja nav norādīts citādi, visi izmēri ir milimetros.

2. Drošība

2.1 Mērķim atbilstoša izmantošana

lerīci ir paredzēts lietot mājas apstāklos. Personas, kas nav apmācītas, nevar to lietot droši. lerīci drīkst lietot arī citā vidē, kas nav mājsaimniecība, piemēram, mazā uzņēmumā, ja vien lietošanas veids ir līdzīgs.

Spiedieniekārta ir paredzēta dzeramā ūdens sildīšanai. lekārta var apgādāt vienu vai vairākas ūdens ṣemšanas vietas.

Citāda vai plašāka izmantošana vairs neatbilst paredzē-tajam mērķim. Paredzētajam mērķim atbilstoša izman-tošana nozīmē arī instrukcijas ievērošanu un izmantoto piederumu instrukciju ievērošanu.

2.2 Vispārīgas drošības norādes

UZMANIBU apdegumi

Darbības laikā armatūra var uzkarst virs 60 °C. Kad izejas temperatūra ir augstāka par 43 °C, pastāv risks applaucēties.

BRĪDINĀJUMS Traumas

Ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai nepietiekamu pieredzi un zināšanām, ja to darbība tiek uzraudzīta vai tās ir saṇēmušas norādījumus par drošu ierīces lietošanu un ir sapratušas, kādi apdraudējumi no tās izriet. Nelaujiet bērniem rotalāties ar ierīci. Bērni nedrīkst veikt tīrīšanu un apkopi lietotāja līmenī, ja viņu darbība netiek uzraudzīta.

Kaitējums īpašumam

Lietotājam ir jāsargā iekārta un armatūra no sasal-šanas.

2.3 Atzīme par pārbaudi

Skatīt tipa plāksnīti uz iekārtas.

Valsts specifiskie sertifikāti un apliecības:

Vācija

Pamatojoties uz federālās zemes celtniecības noteikumiem, iekārtai ir izsniegta vispārīga celtniecības uzraudzības pārbaudes apliecība, kas apliecina trokšņu līmeņa atbilstību izmantošanas nolūkam.

AEG HOL DIN 4109 PA-IX 6817/I MPA NRW.

3. lekārtas apraksts

Caurteces ūdens sildītājs ar hidraulisko vadību silda ūdeni, kamēr ūdens plūst cauri iekārtai. Kad armatūra ir atvērta un pārsniegts ieslēgšanās daudzums (skatīt nodaļu „Tehniskie dati / Datu tabula”), sildīšanas sistēma ieslēdzas automātiski. Siltā ūdens daudzumu un temperatūru var iestatīt ar armatūru.

Jüs varat izvēlēties 2 jaudas pakāpes. 2 jaudas pakāpes papildus tiek vadītas hidrauliski atkarībā no ūdens caurplūdes daudzuma.

Caurplūdes regulators kompensē spiediena svārstības un tādējādi nodrošina lielā mērā nemainīgu temperatūru. Regulators ierobežo caurplūdes daudzumu un nodrošina, ka vienmēr tiek panākts pietiekams dzeramā ūdens temperatūras paaugstinājums.

Siltumsistēma

Kvěldiega sildelements ar neizolētu stiepli ir ievietota spiedienizturīgā plastmasas korpusā. Siltumsistēma ir piemērota gan mīkstam, gan kalkainamūdenim, tā ir ilgstoši nejūtīga pret apkalkošanos. Siltumsistēma nodrošina ātru un efektīvu apgādi ar siltoūdeni.

4. lestatijumi

21

26 02 02 0783

1 Nepilna jauda

Pie neliela caurplūdes daudzuma tiek ieslēgta 1/3 no sildīšanas jaudas, pie lielāka caurplūdes daudzuma 2/3 no sildīšanas jaudas. Šāds iestatijums ir piemē-rots, piemēram, roku mazgāšanai.

2 Pilna jauda

Pie mazāka caurplūdes daudzuma tiek ieslēgta puse no sildīšanas jaudas, pie lielāka caurplūdes daudzuma – pilna jauda. Sāds iestatījums ir piemērots, piemēram, skalošanai.

» Nofiksējiet jaudas slēdzi vajadzīgajā pozīcijā.

leteicamais iestatijums, ja tiek izmantota armatūra ar termostatu

» Pagrieziet jaudas slēdzi uz pilnu jaudu.

4.1 leteikumi armatūru iestatīšanai

Norāde

Tad, kad ir pilnibā atgriezts üdens patēriņa krāns, bet pilnā jauda nenodrošina pietiekamu izplūdes temperatūru, caur iekārtu plūst vairāk üdens, nekā siltumsistēma spēj uzkarsēt (iekārta uz jaudas robežas).

» Samaziniet üdens daudzumu ar patēriņa krānu.

mazs patēriņa daudzums = augsta izplūdes temperatūra

liels patēriņa daudzums = zema izplūdes temperatūra

Armatūra ar diviem krāniem

Jaudas pakāpe	Pielietojums
Nepilna jauda	Vannas istabas izlietne
Pilna jauda	Vanna, duša, virtuves izlietne

» Ja temperatūra ir pārāk augsta un armatūra pilnībā atvērta, piejauciet klāt auksto ūdeni.

Viensviras maisītājs

Jaudas pakāpe	Pielietojums
Pilna jauda	Visur

» Pagrieziet armatūras sviru uz visaugstāko temperatūru.
» Atveriet armatūru līdz galam valā.
» Paaugstiniet izejas temperatūru, lēnām aizverot armatūru.
» Samaziniet izplūdes temperatūru, piejaucot auksto ūdeni vai vēl vairāk atverot armatūru, ja tas ir iespējams.

Pēc ūdensapgādes pārtraukuma

Kaitējums īpašumam

Lai pēc ūdensapgādes pārtraukuma nesabojātu kvēldiega sildelementu, iekārtas ekspluatācija jāatsāk, veicot turpmāk minētās darbības.

» Atvienojiet iekārtu no sprieguma, izslēdzot drošinātājus.
» Uz vienu minūti atveriet armatūru, līdz iekārta un aukstā ūdens padeves caurulvads ir atgai-sots.
» leslēdziet tikla spriegumu.

5. Tīrīšana, kopšana un apkope

» Nelietojiet abrazīvus vai škīdinošus tīrīšanas līdzekļus. lekārtas kopšanai un tīrīšanai pietiek ar mitru drānu.
» Regulāri pārbaudiet armatūras. Kalku nogulsnējumus armatūru izejās jūs varat notīrīt ar tirdzniecībā pieejamiem atkalkošanas līdzekliem.

6. Problēmu novēršana

Problēma Cēlonis Noyēršana
Lai gan siltā ūdens krāns ir atgriezts valā līdz galam, iekārta neieslēdzas.	Nav sprieguma. Pārbau	udiet drošinātā- jus ēkas instalācijā.
	Caurplūdes daudzums ir pārāk mazs, lai ie- slēgtos sildīšana. Aiz- kaljojies vai aizsērējis strūklas regulators, kas atrodas armatū- rā, vai dušas galvas sietiņš.	Notīriet un / vai atkal- kojiet strūklas regula- toru vai dušas galvas sietiņu.

Ja nevarat novērst cēloni, izsauciet speciālistu. Lai viņš varētu labāk un ātrāk palīdzēt, nosauciet numuru no tipa plāksnītes (000000-0000-00000):

Nr.: 000000-0000-00000 D0000041614

INSTALĒŠANA

7. Drošība

Instalēt iekārtu, uzsākt ekspluatāciju, veikt apkopi un remontu drīkst tikai speciālists.

7.1 Vispārīgas drošības norādes

Mēs garantējam nevainojamu darbību un darba drošumu tikai tad, ja tiek izmantoti iekārtas originālie piederumi un originālās rezerves dajas.

Kaitējums īpašumam

Nemiet vērā maksimālo ieejas temperatūru. Augstāka temperatūra var sabojāt iekārtu. lemontējot centrālo amatūru ar termostatu, jūs varat ierobežot maksimālo ieejas temperatūru.

7.2 Priekšraksti, standarti un noteikumi

Norāde

levērojiet visus nacionālos un regionālos priekš-rakstus un noteikumus.

• Aizsardzības pakāpe IP 25 (aizsargāts pret ūdens strūklu) tiek nodrošināts vienīgi ar pareizi uzmontētu kabeļa uzmavu.
• Ūdens īpatnējā elektriskā pretestība nedrīkst būt mazāka nekā norādīts tipa plāksnītē. Vienotā ūdens apgādes tīkla gadījumā jāņem vērā ūdens zemākā elektriskā pretestība (skatīt nodalų „Tehniskie dati / Izmantošanas jomas / Konversijas tabula”). ūdens specifisko elektrisko pretestību vai ūdens elektrisko vadītspēju jūs uzzināsiet no sava ūdens apgādes uzņēmuma.

8. lekārtas apraksts

8.1 Piegādes komplekts

Ar iekārtu piegādā:

• Montāža pie sienas
  • Vītnotas tapas stiprināšanai pie sienas
  • Montāžas šablons
  • 2 dubultiemavas (aukstais ūdens ar slēgvārstu)
• Plakanblīves
• Kabela uzmava (elektriskais pievads augšā/ apakšā)
• Skrūves / dībelj i aizmugurējās sienas piestiprināšanai, ja ūdens pieslēgums atrodas virs apmetuma

9. Sagatavošanās darbi

9.1 Montāžas vieta

Kaitējums īpašumam

lekārtu drīkst instalēt tikai tādā telpā, kas ir pasargāta no sala.

» Piemontējiet iekārtu vertikālā pozīcijā netālu no ūdens patēriņa vietas.

lekārta ir piemērota montēšanai virs vai zem izlietnes.

Montāža zem izlietnes

1 Aukstā ūdens pievads
2 Siltā ūdens izvads

Montāža virs izlietnes

1 Aukstā ūdens pievads
2 Siltā ūdens izvads

Norāde

» Piemontējiet iekārtu pie sienas. Sienai jābūt ar pietiekamu nestspēju.

9.2 Pievienošana ūdensvadam

Nav pieļaujama ekspluatācija ar uzsildītu ūdeni.
- Drošības vārsts nav nepieciešams.
- Siltā ūdens caurulvadā nav atļauti drošības vārsti.
» Kārtīgi izskalojiet ūdens cauruli.
» Nodrošiniet, ka tiek sasniegts tāds ūdens plūsmas tilpums (skatīt nodalu „Tehniskie dati / Datu tabula”), kas vajadzīga, lai iekārta ieslēgtos. Paaugstiniet spiedienu ūdens caurulē, ja nav iespējams sasniegt vajadzīgo plūsmas tilpumu, kad patēriņa krāns ir at-griezts līdz galam.

Armatūras

Izmantojiet piemērotas spiedienizturīgas armatūras. Atvērtas armatūras nav pieļaujamas.

Spiedienizturīgajām armatūrām ar termostatu jābūt pie-mērotām caurteces ūdens sildītājiem ar hidraulisko vadību.

Norāde

Slēgvārstu aukstā ūdens pievadā nedrīkst izmantot, lai regulētu ūdens caurplūdi. Tas ir paredzēts iekārtas izslēgšanai.

Atļautie ūdens cauruļu materiāli

• Aukstā ūdens pievads:
  Karsti cinkotas tērauda caurules, leğētā tērauda, vara vai plastmasas caurules
• Siltā ūdens izejas caurulvads:
  Legētā tērauda, vara vai plastmasas caurules

Kaitējums īpašumam

Izmantojot plastmasas cauruju sistēmas, ņemiet vērā maksimālo ieejas temperatūru un maksimālo pieļaujamo spiedienu (skatīt nodalu „Tehniskie dati / Datu tabula”).

Lokanie üdens pieslēguma cauruļvadi

» Instalācijās ar lokanajiem ūdens pieslēguma caurulvadiem nepieļaujiet, ka iekārtā tiek pagriezts cauru-les likums ar bajonetsavienojumiem.

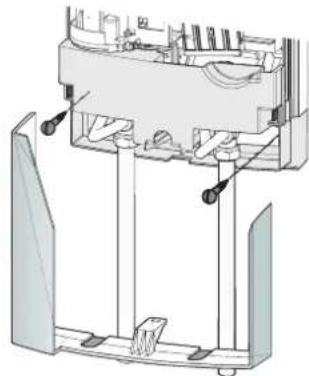

» Nostipriniet aizmugurējo sienu apakšā ar divām papildu skrūvēm.

10. Montāža

10.1 Standarta montāža

• Elektrības pievienojums augšā, zemapmetuma instalācija
• Ūdens pieslēgums, zemapmetuma instalācija Citādas montāžas iespējas skatiet nodalā „Montāžas alternativas”:
• Elektrības pievienojums zem apmetuma apakšā
  • Elektrības pievienojums virs apmetuma
• Slodzes samazināšanas releja pieslēgums
• Ūdens instalācija virs apmetuma
• Ūdens instalācija zem apmetuma, iekārtas nomaiņa

lekārtas atvēršana

D0000041615
» Atveriet iekārtu, atblokējot fiksatoru.

26_02_02_0762
» Nonemiet aizmugurējo sienu, nospiežot abus fiksējošās mēlītes un pavelkot aizmugurējās sienas apakš-daju uz priekšu.

Tikla kabela sagatavošana

160 ≥ 30

26_02_02_0887

Sienas stiprinājuma montāža

» Ar montāžas šablonu atzīmējiet izurbjamos caurumus. Ja ūdens pieslēgumi atrodas virs apmetuma, jums papildus jāatzīmē arī stiprinājumu caurumi, kas atrodas šablona apakšdalā.
» Izurbiet caurumus un nostipriniet sienas piekari ar 2 skrūvēm un 2 dībeliem (skrūves un dībeli neietilpst piegādes komplektā).
» lemontējiet komplektam pievienotās vītnotās tapas.
» Samontējiet sienas piekari.

Kabela uzmavas montāža

26_02_02_0950
» Uzmontējiet kabeļa uzmavu. Ja pieslēguma kabelis > 6 mm², palieliniet caurumu kabeļa uzmavā.

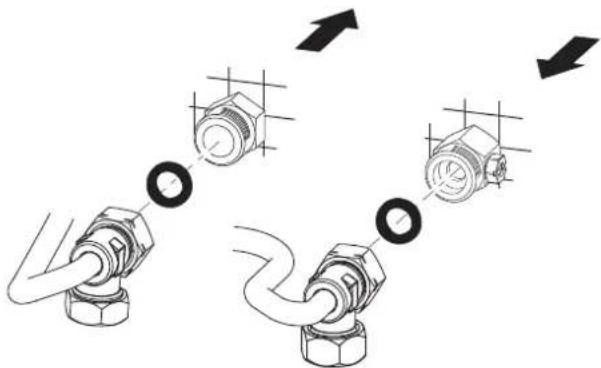

Üdens pieslēguma izveidošana

! Kaitējums īpašumam Visus ūdensvada pievienošanas un instalēšanas darbus veiciet atbilstoši priekšrakstiem.

» Noblīvējiet un ieskrūvējiet dubultiemavas.

! Kaitējums īpašumam Slēgvārstu aukstā ūdens pievadā nedrīkst izmantot, lai regulētu ūdens caurplūdi.

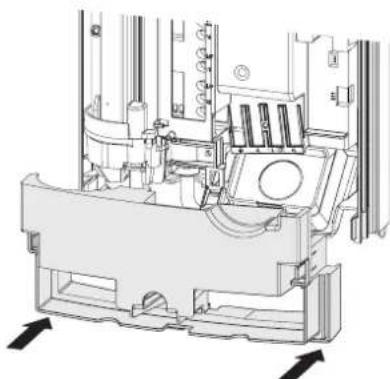

Aizmugurējās sienas sagatavošana

! Kaitējums īpašumam Ja jūs nejauši esat izlauzis nepareizu caurumu aizmugurējā sienā, jums ir vajadzīga jauna aizmugurējā siena.

» Aizmugurējā sienā izlauziet atzīmēto vietu, kas pare-dzēta kabeļa uzmavai. Ja nepieciešams, asās malas novīlējiet ar vīli.

lekārtas montāža

» Novietojiet aizmugurējo sienu pret vītnotajām tapām un kabeļa uzmavu. Ar knaiblēm izvelciet kabeļa uz- mavu cauri aizmugurējai sienai, līdz abi fiksatori ar troksni nofiksējas.
» No ūdens pieslēguma caurulēm izņemiet transportēšanas aizbāžņus.
» Cieši piespiediet klāt aizmugurējo sienu un nofiksē-jiet ar piestiprināšanas skrūvi, pagriežot to uz labo pusi par 90°.

» Uz dubultiemavām uzskrūvējiet ūdens pieslēguma caurules kopā ar plakanblīvēm.

! Kaitējums īpašumam Lai iekārta darbotos, jābūt iemontētam filtram. » Nomainot iekārtu, pārbaudiet, vai ir filtrs (skatīt nodalų „Apkope”).

Pievienošana elektrotiklam

BRĪDINĀJUMS Strāvas trieciens Visus elektrotīkla pievienošanas un elektroinstalē- šanas darbus veiciet atbilstoši priekšrakstiem.
BRĪDINĀJUMS Strāvas trieciens Pievienojums pie elektrotīkla ir atļauts vienīgi kā stacionārs pieslēgums apvienojumā ar izņemamu kabeļa uzmavu. Jābūt iespējai atvienot iekārtu no tīkla ar vismaz 3 mm izolācijas atstarpi (slēdzi), kas atvieno visus polus.
BRĪDINĀJUMS Strāvas trieciens Raugieties, lai iekārta būtu pievienota pie zemējuma vada.
! Kaitējums īpašumam Nemiet vērā tipa plāksnīti. Norādītajam spriegumam ir jābūt vienādam ar tīkla spriegumu.

» Savienojiet elektrības kabeli ar tikla pieslēguma spailēm (skatīt nodaju „Tehniskie dati / Elektriskā shēma”).

Aizmugurējās sienas apakšdaļas montāža

» Piemontējiet pie aizmugurējās sienas apakšējo daju un nofiksējiet.

» Atskrūvējiet piestiprināšanas skrūvi un izlīdziniet samontēto iekārtu, elektrisko pievienojumu un aizmugurējo sienu, pēc tam aizgrieziet piestiprināšanas skrūvi. Ja iekārtas aizmugurējā siena nepieguļ sienai, jūs varat nostiprināt iekārtu ar divām papildu skrūvēm.

10.2 Montāžas alternativas

10.2.1 Elektrības pievienojums zem apmetuma apakšā

» Uzmontējiet kabela uzmavu.

Kaitējums īpašumam

Ja jūs nejauši esat izlauzis nepareizu caurumu aizmugurējā sienā, jums ir vajadzīga jauna aizmugurējā siena.

» Aizmugurējā sienā izlauziet atzīmēto vietu, kas pare-dzēta kabela uzmavai. Ja nepieciešams, asās malas novīlējiet ar vīli.
» lekārtā esošās tīkla pieslēguma spailes pārlieciet no augšas uz apakšu.
» Novietojiet aizmugurējo sienu pret vītnotajām tapām un kabeļa uzmavu. Ar knaiblēm izvelciet kabeļa uz- mavu cauri aizmugurējai sienai, līdz abi fiksatori ar troksni nofiksējas.
» Cieši piespiediet klāt aizmugurējo sienu un nofiksējiet ar piestiprināśanas skrūvi, pagriežot to uz labo pusi par 90°.

10.2.2 Elektrības pievienojums virs apmetuma

Norāde

Šādā pieslēgumā iekārta iegūst citu aizsardzības pakāpi.

» Izlabojiet tipa plāksnīti. Nosvītrojiet IP 25 un ilevelciet krustīņu lodziņā IP 24. Šim nolūkam izmantojiet lodīšu pildspalvu.

Kaitējums īpašumam

Ja jūs nejauši esat izlauzis nepareizu caurumu aizmugurējā sienā, jums ir vajadzīga jauna aizmugurējā siena.

» Aizmugurējā sienā glīti izgrieziet vai izlauziet kabelim vajadzīgo caurumu (pozīcijas skatīt nodalā „Tehnis-kie dati / Izmēri un savienojumi”). Ja nepieciešams, asās malas novīlējiet ar vīli.
» Izvelciet elektrotikla kabeli caur kabela uzmavu un pievienojiet pie tikla pieslēguma spailēm.

10.2.3 Slodzes samazināšanas releja pieslēgums

Elektriskajā sadalē pieslēdziet slodzes samazināšanas releju, ja pastāv vēl citas elektriskās iekārtas, piemēram, siltā ūdens tvertne, kas darbojas ar elektrību. Slodzes nomešana notiek tad, kad darbojas caurplūdes ūdens sildītājs.

Kaitējums īpašumam

Savienojiet fāzi, kas ieslēdz slodzes samazināšanas releju, ar iezīmēto spaili iekārtas tīkla pieslēguma spailu blokā (skatīt nodalu „Tehniskie dati / Elektriskā shēma”).

10.2.4 Ūdens instalācija virs apmetuma

Norāde

Šādā pieslēgumā iekārta iegūst citu aizsardzības pakāpi.

» Izlabojiet tipa plāksnīti. Nosvītrojiet IP 25 un ilevelciet krustiņu lodziņā IP 24. Šim nolūkam izmantojiet lodīšu pildspalvu.

» lemontējiet ūdens noslēgus ar blīvēm, lai noslēgtu zemapmetuma pievienojumu.
» Piemontējiet piemērotu spiedienizturīgu armatūru.

» Aizmugurējās sienas apakšdaļu nofiksējiet pie aizmugurējās sienas augšdaļas.
» Pieskrūvējiet pie iekārtas pieslēguma caurules.
» Nostipriniet aizmugurējo sienu apakšā ar divām papildu skrūvēm.

» lekārtas pārsegā glīti izlauziet caurumus caurva-diem. Ja nepieciešams, asās malas novīlējiet ar vīli.
» Aizmugurējās sienas apakšējo daju pabīdiet zem armatūras pieslēguma caurulēm un nofiksējiet.
» Pieskrūvējiet pie iekārtas pieslēguma caurules.

10.3 Montāžas pabeigšana

» Atveriet slēgvārstu aukstā ūdens pievadā vai dubultiemavā.

11. Ekspluatācijas sākšana

BRĪDINĀJUMS Strāvas trieciens lekārtas ekspluatāciju drīkst uzsākt vienīgi speciā- lists, ievērojot visus drošības noteikumus.

11.1 Pirmreizējā ekspluatācijas sākšana

on

» Vairākas reizes atgrieziet un aizgrieziet visus pievienotos ūdens patērīna krānus, līdz cauruļvadu tīkls un iekārta ir atgaisota.
» Veiciet hermētiskuma kontroli.
» Aktivizējiet drošības spiediena ierobežotāju, stingri iespiežot atblokēšanas taustīņu (iekārta tiek piegādāta ar deaktivizētu drošības spiediena ierobežotāju).
» Uzlieciet iekārtas pārsegu, lai tas ar skaņu nofiksētos. Pārbaudiet iekārtas pārsega novietojumu.
» leslēdziet tīkla spriegumu.
» Pārbaudiet iekārtas darbību.

lekārtas nodošana citam lietotājam

» Izskaidrojiet lietotājam iekārtas darbības principu un iepazīstiniet viņu ar iekārtas lietošanu.
» Norādiet lietotājam iespējamos riskus, jo īpaši applaucēšanās risku.
» Atdodiet šo instrukciju.

11.2 Atkārtota ekspluatācijas uzsākšana

Atgaisojiet iekārtu un aukstā üdens pievadu (skatīt nodaju „lestatījumi”).

Skatīt nodalu „Pirmreizējā ekspluatācijas sākšana”.

12. Noņemšana no ekspluatācijas

» Atvienojiet iekārtu no tīkla pieslēguma, atvienojot visus polus.
» Iztukšojiet iekārtu (skatīt nodalu „Apkope“).

13. Traucējumu novēršana

Traucējums Cēlonis Novēršana
Pārāk maza caur-plūde.	Aizsērējis iekārtas filtrs.	Iztīriet filtru.
Caurplūdes regulators neieslēdzas, neraugoties uz pilnībā atvērtu armatūru.	Netiek sasniegts nepieciešamais ieslēgšanas daudzums, lai ieslēgtos sildīšana.	Iztīriet filtru.
Ierīce, neraugoties uz dzirdamu spiediena starpības slēdža ie-slēgšanos, nesasilda ūdeni.	Drošības spiediena ierobežotājs (AP 3) drošības dēļ ir izslē-dzis ierīci.	Likvidējiet traucējuma cēloni (piemēram, bo-jāts spiediena vārsts).
		Pasargājiet siltumsis-tēmu no pārkaršanas, uz vienu minūti atverot patēriņa krānu, kas instalēts tālāk aiz iekārtas. Šādā veidā siltumsistēmā sama-zināsies spiediens, un tā tiks arī atdzesēta.
		Kad pastāv plūsmas spiediens, aktivizējiet drošības spiediena ie-robežotāju, nospiežot atblokēšanas taustīņu (skatīt nodalų „Pirm-reizējā ekspluatācijas sākšana").
	Siltumsistēmas defekts.	Izmēriet sildīšanas sistēmas pretestību un nomainiet pretestī-bu, ja nepieciešams.

14. Apkope

BRĪDINĀJUMS Strāvas trieciens Pirms jebkādiem darbiem vienmēr atvienojiet iekārtu no tīkla pieslēguma, atvienojot visus polus.

lekārtas iztukšošana

Pirms apkopes darbiem jūs varat iekārtu iztukšot.

BRĪDINĀJUMS Apdegumi Iztukšojot iekārtu, var iztecēt karsts ūdens.

» Aizveriet slēgvārstu aukstā ūdens pievadā vai dubultiemavā.
» Atveriet visus ūdens patēriņa krānus.
» Atvienojiet no iekārtas ūdens pieslēgumus.
» Demontēto iekārtu uzglabājiet no sala pasargātā vietā, jo iekārtā vēl ir palicis ūdens, kas sasalstot var radīt bojājumus.

Filtra tīrīšana

Ja filtrs ir aizsērējis, iztīriet filtru, kas atrodas aukstā ūdens pieslēguma skrūvsavienojumā. Pirms sākat filtra demon-tāžu, tīrīšanu un iemontēšanu, aizveriet aukstā ūdens pievada slēgvārstu.

15. Tehniskie dati

15.1 lzmēri un savienojumi

226 190 b02 35 485 395 325 45 5 100 c06 c01 190

93 50 112 D0000017757

b02 Caurvads elektrības vadiem I
c01 Aukstā ūdens pievads Ārējā vītne G 1/2	A
c06 Siltā ūdens izvads	Ārējā vītne	G 1/2 A

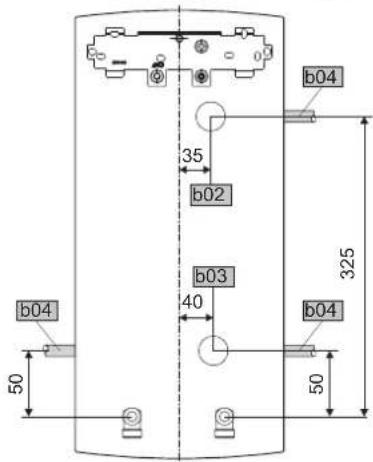

Alternatīvās pieslēgšanas iespējas

b04 35 b02 b03 40 b04 325 50 50

D0000019778

b02	Caurvads elektrības vadiem I
b03	Caurvads elektrības vadiem II
b04	Caurvads elektrības vadiem III

15.2 Elektriskā shēma

3/PE \~ 400 V

3 2 4 1 I II V> 3 2 1 p> L L L

85_02_02_0002

Prioritātes slēgums ar LR 1-A

1 Vadības vads uz 2. iekārtas (piemēram, siltā ūdens tvertnes, kas darbojas ar elektrību.) kontaktoru.
2 Vadības kontakts atveras, kad ieslēdzas caurplūdes ūdens sildītājs.

15.3 Siltā ūdens padeves jauda

Siltā ūdens padeves jauda ir atkarīga no tīkla sprieguma, iekārtas elektriskās jaudas un aukstā ūdens ieejas temperatūras. Nominālais spriegums un nominālā jauda ir norādīta tipa plāksnītē (skatīt nodalu „Problēmu novēršana”).

Elektriskā jauda, kW Siltā üdens padeves jauda 38 °C,l/min.
Nominālais spriegums pienākošā aukstā üdens temperatūra
400 V	5 °C 10 °C	15 °C 20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1 10,7 13,0	16,7
24,0	10,4	12,2	14,9	19,0

Elektriskā jauda, kW	Siltā ūdens padeves jauda 50 °C, l/min.
Nominālais spriegums pienākošā aukstā ūdens temperatūra
400 V	5 °C 10 °C	15 °C 20 °C
13,5	4,3 4,8 5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Izmantošanas jomas / Konversijas tabula

īpatnējā elektriskā pretestība un īpatnējā elektriskā vadītspēja (skatīt nodalu „Datu tabula”).

Norma pie 15 °C			20 °C			25 °C
Pre-testībaρ ≥	Vadītspēja σ ≤		Pre-testībaρ ≥	Vadītspēja σ ≤		Pre-testībaρ ≥	Vadītspēja σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Spiediena kritums

Armatūras

Spiediena kritums armatūrās, kad plūsmas tilpums ir 10 l/min.
Viensviras maisītājs, apm.	MPa	0,04 - 0,08
Armatūra ar termostatu, apm.	MPa	0,03 - 0,05
Rokas duša, apm.	MPa	0,03 - 0,15

Caurulvadu tīkla izmēri

Aprēkinot caurulvadu tikla izmērus, ieteicams pienemt, ka spiediena kritums iekārtā ir 0,1 MPa.

15.6 Avārijas apstākļi

Traucējumu gadījumā instalācijā īslaicīgi ir iespējama temperatūra maks. 95 °C, ja spiediens ir 1,2 MPa.

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Ražotājs		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Slodzes profils		XS	S	S	S
Energoefektivitātes klase		A	A	A	A
Strāvas patēriņš gadā	kWh	469	483	483	483
Enerģijas lietderības koeficients	%	39	38	38	38
Temperatūras rūpnīcas iestatījums	°C	-	-	-	-
Skaņas jaudas līmenis	dB(A)	15	15	15	15
Ipaši norādījumi efektivitātes mērišanai		Néra	Néra	Néra	Néra

15.8 Datu tabula

		DDLT PinControl13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
222384 222385 222386 222387
Elektriskie raksturlielumi
Nominālais spriegums V 400 400 400 400
Nominālā jauda, 400 V, I pakāpe min.	kW	4,6	6,3	7,4	8,3
Nominālā jauda, 400 V, I pakāpe maks.	kW	10,6	14,3	16,8	19,0
Nominālā jauda, 400 V, II pakāpe min.	kW	6,8	9,2	10,8	12,2
Nominālā jauda, 400 V, II pakāpe maks.	kW	13,3	18,0	21,1	23,8
Nominālā jauda	kW	13,5	18	21	24
Nominālā strāva	A	19,5	26	31	35
Drošinātājs	A	20	25	32	35
Fāzes		3/PE	3/PE	3/PE	3/PE
Frekvence	Hz	50	50	50	50
Ipatnējā pretestība ρ15 ≥ (ja θaukst ≤25°C)	Ω cm	900	900	900	900
Ipatnējā vadītspēja σ15≥ (ja θaukst ≤25°C)	μS/cm	1111	1111	1111	1111
Versijas
Aizsardzības pakāpe (IP)		IP25	IP25	IP25	IP25
Aizsardzības klase		1	1	1	1
Izolācijas apvalku		plastmasa	plastmasa	plastmasa	plastmasa
Siltumsistēma		Neizolēta stieple	Neizolēta stieple	Neizolēta stieple	Neizolēta stieple
Pieslēguma kārbas
Pievienošana ūdensvadam		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Lietošanas ierobežojumi
Maks. pieļaujamais spiediens	MPa	1	1	1	1
Vērtības
Maks. pieļaujamā ūdens ieejas temperatūra	°C	25	25	25	25
leslēgšanas līmeņa I	l/min.	2,4	3,0	3,5	4,1
leslēgšanas līmeņa II	l/min.	3,9	4,9	5,6	6,3
Spiediena kritums, pastāvot plūsmai	MPa	0,09	0,11	0,13	0,15
Plūsmas tilpums, kas rada spiediena kritumu	l/min.	3,9	4,5	5,6	6,3
Plūsmas tilpuma ierobežojums pie	l/min.	4,7	5,9	7,0	7,8
Siltā ūdens nodrošinājums	l/min.	7,0	9,4	11,1	12,5
Δθ pie nodrošinājuma	K	26	26	26	26
Hidrauliskie dati
Nominālais tilpums	I	0,4	0,4	0,4	0,4
Izmēri
Augstums	mm	485	485	485	485
Platums	mm	226	226	226	226
Dzijums	mm	93	93	93	93
Svars
Maks. pieļaujamais spiediens	kg	3,6	3,6	3,6	3,6

Garantija

Vācijas uzņēmumu garantijas noteikumi neattiecas uz iekārtām, kas pirktas ārpus Vācijas. Valstīs, kurās mūsu meitas uzņēmumi tirgo mūsu izstrādājumus, attiecīgu garantiju var izsniegt tikai šis meitas uzņēmums. Šāda garantija tiek piešķirta tikai tad, ja meitas uzņēmums izstrādājis savus garantijas noteikumus. lekārtai netiek piešķirtas nekādas citas garantijas.

lekārtām, kas iegādātas valstīs, kurās mūsu meitas uzņēmumi netirgo mūsu izstrādājumus, nevaram pieškirt nekādas garantijas. Šis punkts neattiecas uz garantijām, ko izsniedz importētājs.

Vide un utilizācija

Palīdziet sargāt vidi! Utilizējiet izlietotos materiālus saskaņā ar valstī spēkā esošajiem noteikumiem.

ÖZEL BİLGİLER

KULLANIM
