Тип продукта	Проточный водонагреватель с гидравлическим управлением
Бренд	AEG
Модель	DDLT PinControl 18
Номинальная мощность	18 kW
Электропитание	400 В трехфазное (3/PE), 50 Гц, 26 А

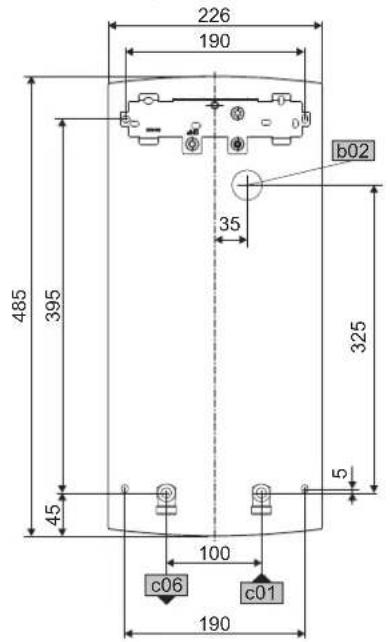

Размеры (В x Ш x Г)	485 x 226 x 93 мм
Вес	3,6 кг
Степень защиты	IP 25 (защита от водяных брызг)
Класс защиты	1
Система нагрева	Открытый нагревательный элемент в синтетической изоляции
Гидравлическое подключение	G 1/2 A (наружная резьба)
Максимально допустимое давление	1 МПа (10 бар)
Максимальная температура на входе	25 °C
Расход при включении (ступень II)	4,9 л/мин
Максимальный ограниченный расход	5,9 л/мин
Минимальное удельное сопротивление (при 15°C)	900 Ом·см
Производительность по горячей воде (38 °C, вход 10°C)	9,2 л/мин
Селектор мощности	2 уровня (Частичная мощность и Полная мощность)
Функции безопасности	Предохранительный прессостат, ограничитель температуры
Чистка и уход	Влажная ткань, регулярное удаление накипи с арматуры, очистка фильтра
Установка	Настенное, вертикальное, незамерзающее
Гарантия	В соответствии с условиями местного филиала
Класс энергоэффективности	A

Часто задаваемые вопросы - DDLT PinControl 18 AEG

Как отрегулировать температуру воды?

Используйте селектор мощности (положение Частичная мощность или Полная мощность) и отрегулируйте расход краном. Для более высокой температуры слегка закройте кран; для более низкой температуры откройте его больше или добавьте холодной воды.

Почему прибор не нагревает?

Сначала проверьте автоматические выключатели в электрощите. Затем убедитесь, что расход достаточен (не менее 3,0 л/мин на ступени I). Если регулятор струи или душевая лейка заизвесткованы, очистите их. Если ничего не помогает, обратитесь к установщику.

Что делать при отключении электроэнергии?

После отключения воды выключите прибор, откройте краны на минуту для удаления воздуха, затем восстановите подачу. Обратитесь к разделу Настройки инструкции.

Как чистить прибор?

Используйте влажную ткань без абразивных средств и растворителей. Регулярно очищайте арматуру средством от накипи. Для фильтра закройте подачу холодной воды, демонтируйте его, очистите и установите обратно.

Какой максимальный расход горячей воды?

Расход ограничен 5,9 л/мин. При полной мощности вы получаете около 9,2 л/мин при 38 °C с водой на входе 10 °C.

Можно ли использовать прибор с предварительно нагретой водой?

Нет, использование предварительно нагретой воды не допускается. Максимальная температура на входе 25 °C.

Какое минимальное давление воды требуется?

Давление должно быть достаточным для достижения расхода включения (3,0 л/мин на ступени I). Обычно рекомендуется давление 0,1 МПа (1 бар) для расчета трубопроводов.

Как слить воду из прибора?

Закройте запорный кран, откройте все точки водоразбора, затем отсоедините гидравлические соединения. Внимание: вода может быть горячей. Защитите прибор от замерзания после слива.

Подходит ли прибор для душа?

Да, при выборе полной мощности он может питать душ. Расход можно отрегулировать для комфортной температуры. Убедитесь, что арматура подходит.

Что означает индикатор или звук включения?

Слышный щелчок указывает, что дифференциальный прессостат активировал мощность нагрева. Если вода не греется, несмотря на звук, возможно, предохранительный прессостат отключил питание: нажмите кнопку сброса после открытия крана на минуту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDLT PinControl 18 AEG

Проточный водонагреватель с гидравлическим управлением

Эксплуатация и монтаж 76

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

ЭКСПЛУАТАЦИЯ

1. Общие указания....77
2. Техника безопасности....77
3. Описание устройства .....78
4. Настройки....78
5. Чистка, уход и техническое обслуживание......79
6. Устранение неисправностей....79

МОНТАЖ

1. Техника безопасности....79
2. Описание устройства .....79
3. Подготовительные мероприятия .....80
4. Монтаж....80

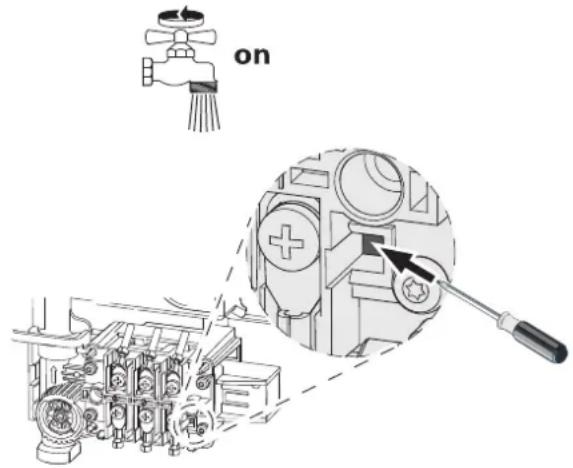

5. Ввод в эксплуатацию....84
6. Вывод из эксплуатации ....84
7. Устранение неисправностей.....84
8. Техобслуживание....84
9. Технические характеристики.....85

ГАРАНТИЯ

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

• Детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

• Опасность обваривания: арматура может нагреваться до температуры свыше 60 °C.
  • Прибор должен отключаться от сети с размыканием всех контактов не менее 3 мм на всех полюсах.
• Закрепить прибор, как описано в главе «Установка / Монтаж».
  • Убедиться, что давление не превышает максимально допустимого (см. главу «Технические характеристики / Таблица параметров»).
  • При опорожнении прибора следовать указаниям главы «Монтаж / Техническое обслуживание / Опорожнение прибора».

ЭКСПЛУАТАЦИЯ

1. Общие указания

Главы «Специальные указания» и «Эксплуатация» предназначены для пользователя и специалиста.

Глава «Монтаж» предназначена для специалиста.

Указание

Перед началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.

При необходимости передать настоящее руководство следующему пользователю.

1.1 Указания по технике безопасности

1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасности

Здесь приведены возможные последствия несоблюдения указания по технике безопасности.

» Здесь приведены мероприятия по предотвращению опасности.

1.1.2 Символы, вид опасности

Символ Вид опасности

	Травма
	Поражение электрическим током
	Ожог(ожог, обваривание)

1.1.3 Сигнальные слова

СИГНАЛЬНОЕ СЛОВО	Значение
ОПАСНОСТЬ Указания, несоблюдение которых приводит к серьезным травмам или к смертельному исходу.
ПРЕДУПРЕЖДЕНИЕ	Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.
ОСТОРОЖНО Указания, несоблюдение которых может привести к травмам средней тяжести или к легким травмам.

1.2 Другие обозначения в данной документации

Указание

Общие указания обозначены приведенным рядом с ними символом.

» Следует внимательно прочитать тексты указаний.

Символ Значение
	Материальный ущерб(повреждение оборудования, косвенный ущерб иущерб для окружающей среды)
	Утилизация устройства

» Этот символ указывает на необходимость выполнения определенных действий. Описание необходимых действий приведено шаг за шагом.

1.3 Единицы измерения

Указание

Если не указано иное, все размеры приведены в миллиметрах.

2. Техника безопасности

2.1 Использование по назначению

Прибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно использование прибора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплуатации.

Прибор работает под давлением и предназначен для нагрева водопроводной воды. Прибор может обеспечивать одну или несколько точек отбора.

Любое иное или не указанное в настоящем руководстве использование данного устройства считается использованием не по назначению. Использование по назначению подразумевает соблюдение требований настоящего руководства, а также руководств к используемым принадлежностям.

2.2 Общие указания по технике безопасности

ОСТОРОЖНО ожог

Во время работы арматура может нагреваться до температуры свыше 60 °C.

При температуре воды на выходе выше 43 °C существует опасность обваривания.

ПРЕДУПРЕЖДЕНИЕ травма

Детям старше 8 лет, а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих правил. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

Материальный ущерб

Пользователь должен обеспечить защиту водопровода и арматуры от замерзания.

2.3 Знак технического контроля

См. заводскую табличку на приборе.

Евразийское соответствие

EAC	Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел соответствующие процедуры подтверждения соответствия.

2.4 Знак технического контроля

См. заводскую табличку на приборе.

Государственные допуски и свидетельства:

Германия

В соответствии со строительными нормами и правилами ведомством по надзору выдано общее свидетельство о подтверждении возможности использования прибора с точки зрения его шумовых характеристик.

AEG HOL DIN 4109 PA-IX 6817/I MPA NRW.

3. Описание устройства

Проточный водонагреватель с гидравлическим управлением нагревает воду, когда та проходит через прибор. При открытии арматуры и превышении расхода, необходимого для включения (см. главу «Технические характеристики / Таблица параметров»), прибор автоматически начинает нагрев. Расход и температуру горячей воды можно регулировать с помощью арматуры.

Можно выбрать один из 2 уровней мощности. Кроме того, предусмотрено гидравлическое управление 2 уровнями мощности в зависимости от расхода.

Регулирование расхода компенсирует колебания давления, тем самым обеспечивая практически неизменную температуру. Регулирование ограничивает расход, благодаря чему водопроводная вода всегда нагревается до достаточной температуры.

Нагревательная система

Нагревательная система с открытым нагревательным элементом защищена герметичным пластиковым корпусом. Нагревательная система пригодна для мягкой и жесткой воды, так как она практически невосприимчива к образованию накипи. Нагревательная система обеспечивает быстрое и эффективное снабжение горячей водой.

4. Настройки

1 Частичная мощность

При малом расходе используется 1/3 мощности нагрева, при большем — 2/3. Эта настройка подходит, например, для мытья рук.

2 Полная мощность

При малом расходе включается половинная мощность нагрева, при большем — полная мощность. Эта настройка подходит, например, для мытья посуды.

» Зафиксируйте регулятор мощности в нужном положении.

Рекомендация по настройке при использовании термостатирующей арматуры

» Устанавливайте регулятор мощности в положение полной мощности.

4.1 Рекомендация по настройке для арматуры

Указание Если разд

Если раздаточный кран горячей воды полностью открыт и установлена полная мощность нагрева, но при этом вода на выходе имеет недостаточную температуру, это значит, что через прибор проходит больше воды, чем может нагреть нагревательный элемент (достигнута предельная мощность прибора).

» В таком случае необходимо снизить расход воды на раздаточном вентиле.

небольшой расход = высокая температура на выходе

большой расход = низкая температура на выходе

Арматура с двумя ручками

Уровень мощности	Область применения
Частичная мощность Умывальник
Полная мощность	Ванна, душ, мойка

» При высокой температуре и полностью открытой арматуре нужно добавлять холодную воду.

Смеситель однорычажный

Уровень мощности	Область применения
Полная мощность	Все

» Поверните рычаг арматуры в положение максимальной температуры.
» Полностью откройте арматуру.
» Повысьте температуру на выходе, медленно закрывая арматуру.
» Снизьте температуру на выходе, добавляя холодную воду или, если это возможно, продолжая открывать арматуру.

После отключения подачи воды

Материальный ущерб

После отключения водоснабжения при повторном включении прибора следует выполнить указанные далее шаги. Это поможет избежать повреждения нагревательной системы с открытым нагревательным элементом.

» Обесточить прибор, отключив предохранители.
» Открыть вентиль арматуры на одну минуту, пока из прибора и линии подачи холодной воды не будет удален весь воздух.
» Возобновить подачу сетевого напряжения.

5. Чистка, уход и техническое обслуживание

» Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки.

» Необходимо периодически проверять арматуру. Известковые отложения на сливной арматуре можно удалить с помощью имеющихся в продаже средств для удаления накипи.

6. Устранение неисправностей

Проблема Причина Способ устранения
Прибор не включается, несмотря на полностью открытый кран горячей воды.	Отсутствует напряжение.	Проверить предохранители домовой электросети.
	Расхода недостаточно для включения нагрева. Загрязнение или известкование регулятора струи или душевой лейки.	Очистить регулятор струи или душевую лейку и / или удалить известковый налет.

Если невозможно устранить эту неисправность самостоятельно, следует пригласить специалиста. Чтобы специалист смог оперативно помочь, необходимо сообщить ему номер прибора с заводской таблички (000000-0000-00000):

Nr.: 000000-0000-00000 D0000041614

МОНТАЖ

7. Техника безопасности

Монтаж, ввод в эксплуатацию, а также техобслуживание и ремонт устройства должны производиться только квалифицированным специалистом.

7.1 Общие указания по технике безопасности

Безупречная работа прибора и безопасность эксплуатации гарантируются только при использовании соответствующих оригинальных принадлежностей и оригинальных запчастей.

Материальный ущерб

Необходимо соблюдать максимальное значение температуры подачи. При более высоких температурах подачи возможно повреждение прибора. При установке центральной термостатирующей арматуры можно ограничить максимальную температуру подачи.

7.2 Предписания, стандарты и положения

Указание

Необходимо соблюдать все общегосударственные и региональные предписания и положения.

• Степень защиты IP 25 (защита от струй воды) обеспечивается только при надлежащей установке защитной втулки сетевого кабеля.
  Удельное электрическое сопротивление воды не должно быть ниже указанного на заводской табличке! При наличии объединенной водопроводной сети следует учитывать минимальное электрическое сопротивление воды (см. главу «Технические характеристики / Рабочие диапазоны / Таблица пересчета данных»). Выяснить удельное электрическое сопротивление или электропроводность воды на предприятии водоснабжения.

8. Описание устройства

8.1 Комплект поставки

В комплект поставки прибора входят:

• Настенная монтажная планка
  Резьбовая шпилька для настенной монтажной планки
• Шаблон для монтажа
  2 двойных ниппеля (для холодной воды, с запорным клапаном)
• Плоские уплотнения
  Кабельная втулка (подключение электропитания вверху / внизу)
  Винты / дюбели для дополнительного настенного крепежа при открытом монтаже водопровода

9. Подготовительные мероприятия

9.1 Место монтажа

Материальный ущерб

Прибор разрешается устанавливать только в отапливаемом помещении.

» Устанавливать прибор следует вертикально, в непосредственной близости от точки отбора.

Прибор можно устанавливать под раковиной или над ней.

Монтаж под раковиной

1 Патрубок подачи холодной воды
2 Патрубок выхода горячей воды

Монтаж над раковиной

1 Патрубок подачи холодной воды
2 Патрубок выхода горячей воды

Указание

» Смонтировать прибор на стене. Стена должна обладать достаточной несущей способностью.

9.2 Водопроводные работы

Эксплуатация с предварительно подогретой водой недопустима.
Установка предохранительного клапана не требуется.
- Установка предохранительных клапанов в трубопровод горячей воды недопустима.
» Тщательно промыть водопроводную систему.
» Необходимо убедиться, что объемный расход (см. главу «Технические характеристики / Таблица параметров») достаточен для включения прибора. Если раздаточный вентиль полностью открыт, но объемный расход остается ниже необходимого для включения прибора, следует повысить давление в водопроводной системе.

Арматура

Использовать подходящую напорную арматуру. Запрещено использовать безнапорную арматуру.

Термостатирующая напорная арматура должна подходить для проточных водонагревателей с гидравлическим управлением.

Указание

Запрещено использовать запорный клапан на линии подачи холодной воды для уменьшения потока! Это приводит к блокированию прибора.

Разрешенные материалы для водопроводных труб

• Линия подачи холодной воды:
труба из горячеоцинкованной стали, нержавеющей стали, меди или пластмассы
• Линия подачи горячей воды:
труба из нержавеющей стали, меди или пластмассы

Материальный ущерб

При использовании пластмассовых труб нужно учитывать максимальную температуру и максимально допустимое давление (см. главу «Технические характеристики / таблица параметров»).

Гибкие шланги для подвода воды

» При подключении прибора с помощью гибких шлангов необходимо предупредить прокручивание байонетных соединений в трубных коленах.
» Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

10. Монтаж

10.1 Стандартный монтаж

• Электроподключение сверху, скрытая проводка
• Подключение к водопроводу, скрытый монтаж
Другие способы монтажа см. главу «Варианты монтажа».
Электроподключение нижнее, скрытая проводка
• Электроподключение, открытая проводка
• Подключение реле сброса нагрузки
• Водопроводные работы способом открытого монтажа
• Скрытый монтаж водопровода при замене прибора

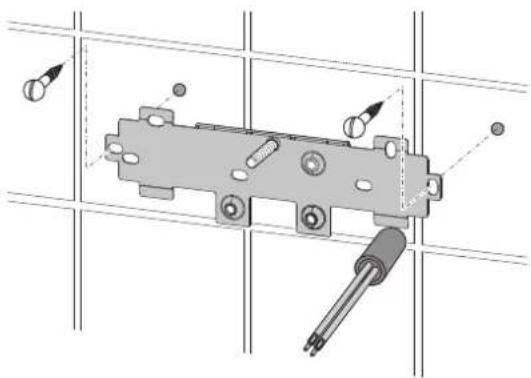

Вскрытие прибора

» Открыть прибор, отжав защелку фиксатора

» Снять заднюю панель, для этого нажать на оба крючка-фиксатора и потянуть нижнюю часть задней панели вперед.

Подготовка сетевого кабеля

≥ 30 160

26 02 02 0887

Установка настенной монтажной планки

» Разметить места сверления отверстий при помощи шаблона для монтажа. При подключении прибора к водопроводу открытого монтажа нужно дополнительно отметить крепежные отверстия в нижней части шаблона.
» Просверлить отверстия и закрепить настенную монтажную планку с помощью 2 винтов и 2 дюбелей (винты и дюбели не входят в комплект поставки).
» Установить прилагаемую резьбовую шпильку.
» Установить настенную монтажную планку.

Установка кабельной втулки

» Установить кабельную втулку. Если поперечное сечение кабеля превышает 6 мм², отверстие в кабельной втулке необходимо расширить.

Подключение прибора к системе водоснабжения

Материальный ущерб

Все работы по подключению воды и монтажу прибора необходимо производить в соответствии с инструкцией.

» Поставить прокладку и ввинтить двойной ниппель.

Материальный ущерб

Запрещено использовать запорный клапан на линии подачи холодной воды для уменьшения потока!

Подготовка задней стенки

Материальный ущерб

Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

» Выломать в заданной точке отверстие для кабельной втулки на задней стенке. При наличии острых кромок их необходимо чисто обработать напильником.

Монтаж прибора

» Надеть заднюю стенку на шпильку и кабельную втулку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком.
» Удалить защитные заглушки из патрубков для подключения воды.
» Плотно прижать заднюю панель к стене, зафиксировать панель с помощью крепежного воротка путем правого вращения на 90°.

» Прикрутить трубы с плоскими уплотнителями к двойным ниппелям.

Материальный ущерб

Для работы прибора необходима установка сетчатого фильтра.

» При замене прибора проверить наличие сетчатого фильтра (см. главу «Техническое обслуживание»).

Подключение к сети питания

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током Все работы по электрическому подключению и монтажу необходимо производить в соответствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током Подключение к электросети допустимо только в неразъемном исполнении и со съемной кабельной втулкой. Прибор должен отключаться от сети с раз- мыканием всех контактов не менее 3 ММ на всех по- люсах.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током Проверить подключение прибора к защитному проводу.

Материальный ущерб Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на табличке.

» Подключить кабель питания к соединительной клемме сети (см. главу «Технические характеристики / Электрическая схема»).

Монтаж нижней части задней стенки

» Установить нижнюю часть задней панели и защелкнуть ее в задней панели.
» Выровнять установленный прибор, ослабив крепежный вороток, поправить электрический кабель и заднюю стенку, после чего вновь затянуть крепежный вороток. Если задняя панель не прилегает к стене, то нижнюю часть прибора можно закрепить двумя дополнительными шурупами.

10.2 Варианты монтажа

10.2.1 Электроподключение нижнее, скрытая проводка

» Установить кабельную втулку.

Материальный ущерб Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

» Выломать в заданной точке отверстие для кабельной втулки на задней стенке. При наличии острых кромок их необходимо чисто обработать напильником.

» Переместить клемму подключения к электросети с верхней части прибора вниз.

» Надеть заднюю стенку на шпильку и кабельную втулку. Подтянуть плоскогубцами кабельную втулку к фиксатору на задней стенке так, чтобы оба фиксатора защелкнулись со слышимым щелчком.

» Плотно прижать заднюю панель к стене, зафиксировать панель с помощью крепежного воротка путем правого вращения на 90°.

10.2.2 Электроподключение, открытая проводка

Указание

При таком способе подключения изменится степень защиты прибора.

» Изменить данные на заводской табличке. Зачеркнуть маркировку «IP 25» и отметить крестиком ячейку «IP 24». При этом использовать шариковую ручку.

Материальный ущерб

Если по ошибке было выломано не то отверстие для кабельной втулки, необходимо использовать новую заднюю стенку!

» На задней стенке прибора чисто выполнить необходимые проходные отверстия (их расположение см. главу «Технические характеристики / Размеры и соединения»). При наличии острых кромок их необходимо чисто обработать напильником.

» Пропустить кабель электропитания через кабельную втулку и подключить его к соединительной клемме сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устройстве следует использовать совместно с другими электроприборами, например, с электрическими накопительными водонагревателями. Сброс нагрузки осуществляется при работе проточного водонагревателя.

Материальный ущерб

Подключить фазу, на которую установлено реле сброса нагрузки, к помеченной соединительной клемме сети в приборе (см. главу «Технические характеристики / Электрические схемы и соединения»).

10.2.4 Водопроводные работы способом открытого монтажа

Указание

При таком способе подключения изменится степень защиты прибора.

» Изменить данные на заводской табличке. Зачеркнуть маркировку «IP 25» и отметить крестиком ячейку «IP 24». При этом использовать шариковую ручку.

» На трубопровод скрытого монтажа установить заглушки с уплотнителями.

» Выполнить монтаж соответствующей напорной арматуры.

» Нижнюю часть задней панели установить под верхнюю часть и защелкнуть.

» Соединить трубы с прибором.

» Закрепить заднюю стенку, зафиксировав ее снизу двумя дополнительными винтами.

» Аккуратно выломать проходные отверстия в крышке прибора. При наличии острых кромок их необходимо чисто обработать напильником.

» Установить нижнюю часть задней панели под трубы арматуры и зафиксировать ее в задней панели.

» Соединить трубы с прибором.

10.3 Завершение монтажа

» Открыть запорный вентиль в двойном ниппеле или в трубопроводе подачи холодной воды.

11. Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током Ввод прибора в эксплуатацию может осуществляться только специалистом при условии соблюдения правил техники безопасности.

11.1 Первый ввод в эксплуатацию

on

» Многократно открывать и закрывать все подключенные раздаточные вентили до тех пор, пока в водопроводной сети и приборе не останется воздуха.
» Выполнить проверку герметичности.
» Активировать предохранительный ограничитель давления, сильно нажав кнопку сброса (на момент поставки прибора функция предохранительного ограничителя давления деактивирована).
» Установить крышку прибора и зафиксировать до слышимого щелчка. Проверить положение крышки прибора.
» Подать сетевое напряжение.
» Проверить работу прибора.

Передача прибора

» Объяснить пользователю принцип работы прибора и ознакомить его с правилами использования прибора.
» Указать пользователю на возможные опасности, особенно на опасность обваривания.
» Передать данное руководство.

11.2 Повторный ввод в эксплуатацию

Удалить воздух из прибора и трубопровода подачи холодной воды (см. главу «Настройки»).

См. главу «Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

» Полностью обесточить прибор с размыканием всех контактов.
» Опорожнить прибор, см. главу «Техобслуживание».

1. Устранение неисправностей

Неисправность Причи на Способ устранения
Очень слабый поток. За грязнен сетчатый фильтр в приборе.		Очистить сетчатый фильтр.
Регулятор расхода не включается, несмотря на то, что арматура полностью открыта.	Не достигается расход, необходимый для включения нагрева.	Очистить сетчатый фильтр.
Из прибора, несмотря на слышимый щелчок включения дифференциального реле давления, не течет горячая вода.	Предохранительный ограничитель давления (АР 3) отключил прибор из соображений безопасности.	Устранить причину неисправности (например, неисправный сливной кран).
		Открыть вентиль отбора горячей воды на одну минуту для защиты нагревательной системы от перегрева. Это позволит снять нагрузку с нагревательной системы и обеспечит ее охлаждение.
		Активировать предохранительный ограничитель давления при наличии гидравлического давления, для этого следует нажать кнопку сброса (см. главу «Первый ввод в эксплуатацию»).
	Неисправна нагревательная система.	Измерить сопротивление в нагревательной системе, при необходимости заменить сопротивление.

14. Техобслуживание

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током При любых работах необходимо полное отключение прибора от сети.

Опорожнение прибора

Можно слить воду из прибора для проведения работ по техническому обслуживанию.

ПРЕДУПРЕЖДЕНИЕ ожог При сливе воды из прибора может вытекать горячая вода.

» Закрыть запорный вентиль в двойном ниппеле или в трубопроводе подачи холодной воды.
» Открыть все раздаточные вентили.
» Отсоединить трубопроводы подачи воды от прибора.
» Хранить демонтированный прибор в отапливаемом помещении, поскольку в приборе всегда находятся остатки воды, которые могут замерзнуть и повредить его.

Очистка сетчатого фильтра

Очистить сетчатый фильтр в резьбовом соединении трубопровода холодной воды. Закрыть запорный вентиль в трубопроводе подачи холодной воды, демонтировать сетчатый фильтр, очистить его и установить снова.

15. Технические характеристики

15.1 Размеры и соединения

226 190 485 395 35 b02 325 45 100 c06 c01 190

93 50 112

D0000017757

b02 Ввод для кабеля электропитания I
c01 Патрубок подачи холодной воды	Наружная резьба	G 1/2 A
c06 Патрубок выхода горячей воды	Наружная резьба	G 1/2 A

Варианты подключения

b04 35 b02 b03 40 b04 325 50 50

D0000019778

b02 Ввод для кабеля электропитания I

b03 Ввод для кабеля электропитания II

b04 Ввод для кабеля электропитания III

15.2 Электрическая схема

3/PE \~ 400 B

3 2 4 1 V> 3 2 1 P>

85_02_02_0002

Приоритетная схема с LR 1-А

1 Линия цепи управления к контактору 2-го прибора (например, электрическому бойлеру).
2 Управляющий контакт размыкается при включении проточного водонагревателя.

15.3 Производительность по горячей воде

Производительность по горячей воде зависит от напряжения в сети, потребляемой мощности прибора и температуры холодной воды. Сведения о номинальном напряжении и номинальной мощности указаны на заводской табличке (см. главу «Устранение неисправностей»).

Потребляемая мощность,кВт	Производительность по горячейводе (38 °C), л/мин.
Номинальное напряжение Температура холодной воды на подаче
400 В	5 °C 10 °C	15 °C 20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2 11,2 14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Потребляемая мощность,кВт	Производительность по горячейводе (50 °C), л/мин.
Номинальное напряжение Температура холодной воды на подаче
400 В 5 °C 10 °C 15 °C 20 °C
13,5 4,3 4,8 5,5 6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6 8,6 9,8 11,4

15.4 Рабочие диапазоны / Таблица пересчета данных

Удельное электрическое сопротивление и удельная электропроводность (см. главу «Таблица параметров»).

Стандартные данные при 15 °C			20 °C			25 °C
сопротивление ≥	Электропроводность ≤		сопротивление ≥	Электропроводность ≤		сопротивление ≥	Электропроводность ≤
Ом·см	mS/m	S/cm	Ом·см	mS/m	S/cm	Ом·см	mS/m	S/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Потери давления

Арматура

Потеря давления на арматуре при объемном расходе 10 л/мин
Смеситель с одной ручкой, прибл.	МПа	0,04 - 0,08
Термостатирующая арматура, прибл.	МПа	0,03 - 0,05
Ручной душ, прибл.	МПа	0,03 - 0,15

Расчет параметров трубопроводной сети

При расчете параметров трубопроводной сети для прибора рекомендуется задать потерю давления 0,1 МПа.

15.6 Возможные неисправности

При неисправности в водопроводной системе могут возникать кратковременные максимальные нагрузки, сопровождаемые повышением температуры до 95 °C и давления до 1,2 МПа.

15.7 Характеристики энергопотребления

Характеристики изделия соответствуют предписаниям Директивы ЕС, определяющей требования к экодизайну энергопотребляющей продукции (ErP).

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Производитель		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Профиль нагрузки		XS	S	S	S
Класс энергоэффективности		A	A	A	A
Годовое потребление электроэнергии	kWh	469	483	483	483
Энергетический КПД	%	39	38	38	38
Заданная на заводе температура	°C	-	-	-	-
Уровень звуковой мощности	дБ(А)	15	15	15	15
Особые указания по измерению эффективности		Нет	Нет	Нет	Нет

15.8 Таблица параметров

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
222384 222385 222386 222387
Электрические параметры
Номинальное напряжение В 400 400 400 400
Номинальная мощность при 400 В ступень I мин.	кВт	4,6	6,3	7,4	8,3
Номинальная мощность при 400 В ступень I макс.	кВт	10,6	14,3	16,8	19,0
Номинальная мощность при 400 В ступень II мин.	кВт	6,8	9,2	10,8	12,2
Номинальная мощность при 400 В ступень II макс.	кВт	13,3	18,0	21,1	23,8
Номинальная мощность	кВт	13,5	18	21	24
Номинальный ток	А	19,5	26	31	35
Защита предохранителем	А	20	25	32	35
Фазы		3/PE	3/PE	3/PE	3/PE
Частота	Гц	50	50	50	50
Удельное сопротивление _15 ≥ (при xол ≤ 25 °C)	Ω см	900	900	900	900
Удельная электропроводность _15 ≤ (при xол ≤ 25 °C)	μS/см	1111	1111	1111	1111
Исполнения
Степень защиты (IP)		IP25	IP25	IP25	IP25
Класс защиты		1	1	1	1
Изолирующий блок		Полимерный материал	Полимерный материал	Полимерный материал	Полимерный материал
Нагревательная система с генератором тепла		Неизолированный провод, электрод	Неизолированный провод, электрод	Неизолированный провод, электрод	Неизолированный провод, электрод
Подключения
Подвод воды		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Пределы рабочего диапазона
Максимальное допустимое давление	МПа	1	1	1	1
Значения
Макс. допустимая температура подачи	°C	25	25	25	25
ВКЛ ступени I	л/мин	2,4	3,0	3,5	4,1
Вкл. ступени III	л/мин	3,9	4,9	5,6	6,3
Потеря давления при объемном расходе	МПа	0,09	0,11	0,13	0,15
Объемный расход при перепаде давления	л/мин	3,9	4,5	5,6	6,3
Ограничение объемного расхода при	л/мин	4,7	5,9	7,0	7,8
Мощность по горячей воде	л/мин	7,0	9,4	11,1	12,5
ДЭ при подаче	К	26	26	26	26
Гидравлические данные
Номинальная вместимость	л	0,4	0,4	0,4	0,4
Размеры
Высота	мм	485	485	485	485
Ширина	мм	226	226	226	226
Глубина	мм	93	93	93	93
Показатели веса
Вес	кг	3,6	3,6	3,6	3,6

Гарантия

Триборы, приобретенные за пределами Германии, не под- тадают под условия гарантии немецких компаний. К тому ке в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставля - ется исключительно этой дочерней компанией. Такая га- рантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии. За пре- делами этих условий никакая гарантия не предоставляется.

-а приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяются. Это не затрагивает гарантий, которые могут предоставляться импортером.

Защита окружающей среды и утилизация

Внесите свой вклад в охрану окружающей среды. Утилизацию использованных материалов следует производить в соответствии с национальными нормами.

ERIJUHISED

KASUTAMINE
