| Typ produktu | Průtokový ohřívač vody s hydraulickým ovládáním |
| Značka | AEG |
| Model | DDLT PinControl 18 |
| Jmenovitý výkon | 18 kW |
| Elektrické napájení | 400 V třífázové (3/PE), 50 Hz, 26 A |
| Rozměry (V x Š x H) | 485 x 226 x 93 mm |
| Hmotnost | 3,6 kg |
| Stupeň krytí | IP 25 (chráněno proti stříkající vodě) |
| Třída ochrany | 1 |
| Topný systém | Holý drát v syntetickém plášti |
| Hydraulické připojení | G 1/2 A (vnější závit) |
| Maximální přípustný tlak | 1 MPa (10 bar) |
| Maximální teplota vstupu | 25 °C |
| Spínací průtok (stupeň II) | 4,9 l/min |
| Omezený maximální průtok | 5,9 l/min |
| Minimální měrný odpor (při 15 °C) | 900 Ω·cm |
| Kapacita teplé vody (38 °C, vstup 10 °C) | 9,2 l/min |
| Volič výkonu | 2 stupně (Částečný výkon a Plný výkon) |
| Bezpečnostní funkce | Bezpečnostní tlakový spínač, omezovač teploty |
| Čištění a údržba | Vlhký hadřík, pravidelné odvápňování baterií, čištění filtru |
| Instalace | Nástěnná, svislá, proti mrazu |
| Záruka | Podle podmínek místní pobočky |
| Třída energetické účinnosti | A |
Často kladené otázky - DDLT PinControl 18 AEG
Dotazy uživatelů ohledně DDLT PinControl 18 AEG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vytápění ve formátu PDF zdarma! Najděte svůj návod DDLT PinControl 18 - AEG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DDLT PinControl 18 značky AEG.

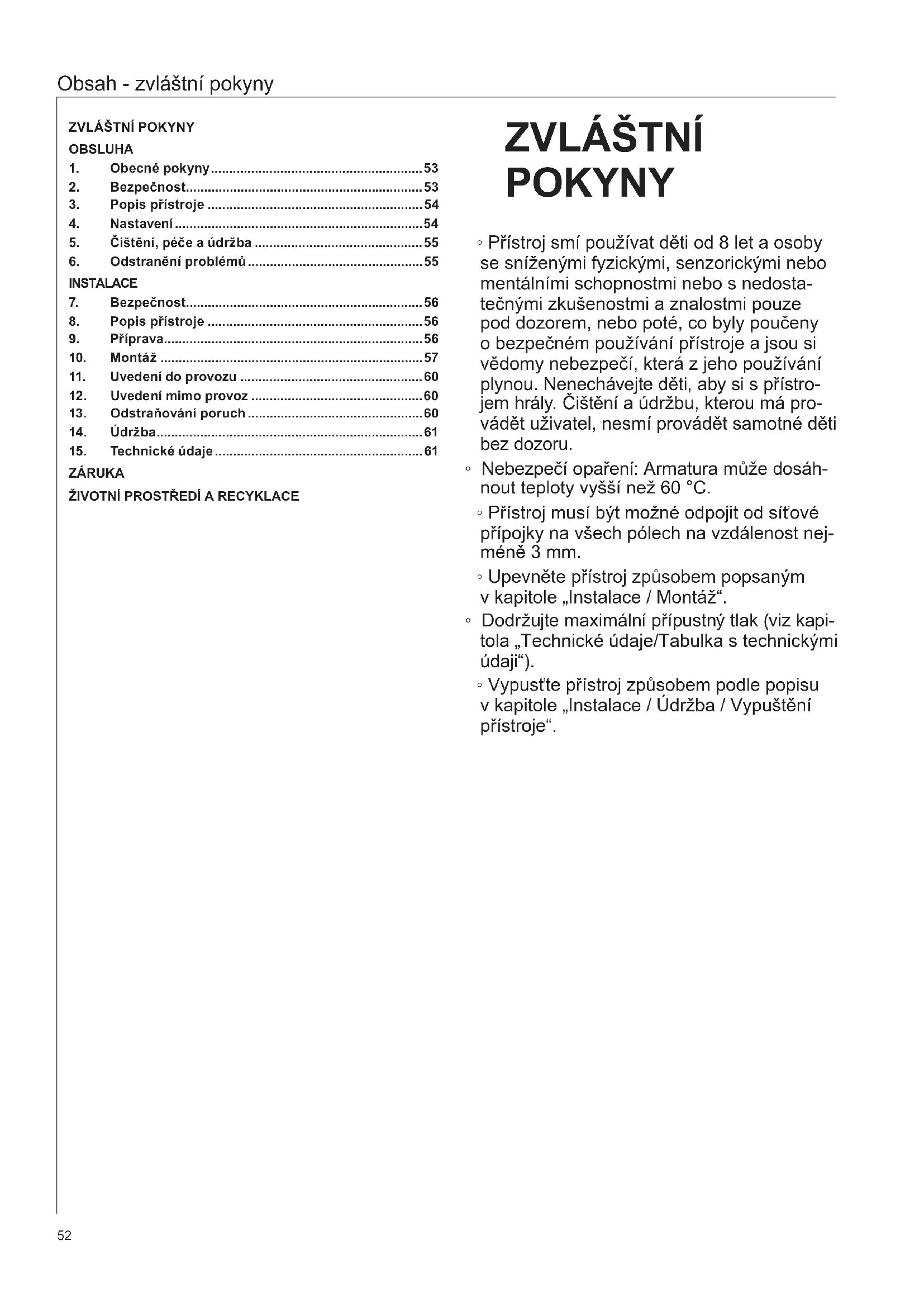

NÁVOD K OBSLUZE DDLT PinControl 18 AEG
Hydraulicky řízené průtokové ohřívače
Obsluha a instalace 52
- Obecné pokyny....53
- Bezpečnost....53
- Popis přístroje 54
- Nastavení....54
- Čištění, péče a údržba ....55
- Odstranění problémů 55
INSTALACE
- Bezpečnost....56
- Popis přístroje .....56
- Příprava....56
- Montáž 57

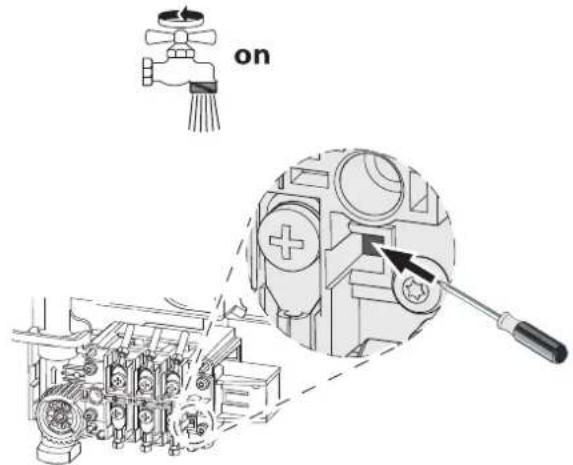

- Uvedení do provozu 60
- Uvedení mimo provoz ....60
- Odstraňování poruch....60
- Údržba....61
- Technické údaje....61
ZÁRUKA
ŽIVOTNÍ PROSTŘEDÍ A RECYKLACE
ZVLÁŠTNÍ POKYNY
- Přístroj smí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedosta-tečnými zkušenostmi a znalostmi pouze pod dozorem, nebo poté, co byly poučeny o bezpečném používání přístroje a jsou si vědomy nebezpečí, která z jeho používání plynou. Nenechávejte děti, aby si s přístro-jem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.
- Nebezpečí opaření: Armatura může dosáhnout teploty vyšší než 60 °C.
- Přístroj musí být možné odpojit od síťové přípojky na všech pólech na vzdálenost nejméně 3 mm.
- Upevněte přístroj způsobem popsaným v kapitole „Instalace / Montáž“.
• Dodržujte maximální přípustný tlak (viz kapi-tola „Technické údaje/Tabulka s technickými údaji“).
• Vypustte přístroj způsobem podle popisu v kapitole „Instalace / Údržba / Vypuštění přístroje“.
OBSLUHA
1. Obecné pokyny
Kapitoly „Zvláštní pokyny“ a „Obsluha“ jsou určeny uživatelům přístroje a instalačním technikům.
Kapitola „Instalace“ je určena instalačním technikům.

Upozornění
Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte.
Případně předejte návod dalšímu uživateli.
1.1 Bezpečnostní pokyny
1.1.1 Struktura bezpečnostních pokynů

Zde jsou uvedeny možné následky nedodržení bezpečnostních pokynů.
» Zde jsou uvedena opatření k odvrácení nebezpečí.
1.1.2 Symboly, druh nebezpečí
| Symbol Druh nebezpeči | |
| Úraz | |
| Úraz elektrickým proudem | |
| Popálení(popálení, opaření) | |
1.1.3 Uvozující slova
| UVOZUJÍCÍ SLOVO | Význam |
| NEBEZPEČI Pokyny, jejichž nedodržení má za následek vážné nebo smrtelné úrazy. | |
| VÝSTRAHA Pokyny, jejichž nedodržení může mít za následek vážné nebo smrtelné úrazy. | |
| POZOR Pokyny, jejichž nedodržení může mít za následek středně vážné nebo lehké úrazy. | |
1.2 Jiné symboly použité v této dokumentaci

Upozornění
Obecné pokyny jsou označeny symbolem zobra zeným vedle.
» Texty upozornění čtěte pečlivě.
| Symbol Význam | |
| Věcné škody(poškození přístroje, následné škody, poškozeníživotního prostředí) | |
| Likvidace přístroje | |
» Tento symbol vás vyzývá k určitému jednání. Potřebné úkony jsou popsány po jednotlivých krocích.
1.3 Měrné jednotky

Upozornění
Pokud není uvedeno jinak, jsou všechny rozměry uvedeny v milimetrech.
2. Bezpečnost
2.1 Použití v souladu s účelem
Přístroj je určen k použití v domácnostech. Mohou jej tedy bezpečně obsluhovat neškolené osoby. Lze jej používat i mimo domácnosti, např. v drobném průmyslu, pokud způsob použití v takových oblastech odpovídá určení přístroje.
Tlakové zařízení je určeno k ohřevu pitné vody. Přístroj může zásobovat jedno nebo několik odběrných míst.
Jiné použití nebo použití nad rámec daného rozsahu je považováno za použití v rozporu s určením. K použití v souladu s určením patří také dodržování tohoto návodu a návodů k používanému příslušenství.
2.2 Všeobecné bezpečnostní pokyny

POZOR popálení
Armatura může za provozu dosáhnout teploty vyšši než 60 °C.
Pokud je výstupní teplota vyšší než 43 °C hrozí nebezpečí opaření.

VÝSTRAHA úraz
Přístroj smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušenosti a znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečí, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět samotné děti bez dozoru.

Věcné škody
Uživatel musí přístroj a armaturu chránit před mrazem.
2.3 Kontrolní symbol
Viz typový štítek na přístroji.
Potvrzení a osvědčení platná v jednotlivých zemích:
Německo
K přístroji je vydáno na základě místních stavebních předpisů všeobecné osvědčení stavebního dozoru jako potvrzení o použitelnosti z hlediska hlučnosti.
Hydraulicky řízený průtokový ohřívač ohřívá vodu, která protéká přístrojem. Po otevření armatury a překročení množství k zapnutí (viz kapitola „Technické údaje / Tabulka údajů“), se automaticky zapne topný výkon. Množství vody a teplotu můžete nastavit na armatuře.
Můžete volit mezi 2 výkonovými stupni. Navíc se v závislosti na průtokovém množství hydraulicky řídí 2 výkonové stupně.
Regulace průtoku přístroje kompenzuje kolísání tlaku a zajišťuje tak maximálním způsobem stejnoměrné teploty. Regulace vymezuje průtokové množství a zaručuje tak vždy dostatečné navýšení teploty pitné vody.
Topný systém
Topný systém s holou spirálou je vybaven plastovým tlakovým plástěm. Topný systém je vhodný pro vodu s nízkým i vyšším obsahem vápenných solí, systém je do značné míry necitlivý vůči zanášení vodním kamenem. Topný systém zajištuje rychlou a účinnou přípravu teplé vody.
4. Nastavení

Při nízkém průtokovém množství se spíná 1/3 topného výkonu, při vyšším průtokovém množství 2/3 topného výkonu. Toto nastavení je např. vhodné k mytí rukou.
2 Plný výkon
V případě nižšího průtokového množství se spíná poloviční topný výkon, při vyšším průtokovém množství plný topný výkon. Toto nastavení je např. vhodné k oplachování.
» Nastavte přepínač výkonu do požadované polohy.
Doporučené nastavení při použití armatury s termostatem
» Nastavte přepínač výkonu na plný výkon.
4.1 Doporučené nastavení pro armatury

Upozornění
Pokud nelze při plně otevřeném odběrném ventilu a plném výkonu dosáhnout dostatečné teploty na vý-toku, protéká přístrojem více vody, než může topný systém ohřát (přístroj na hranici výkonu).
» Zmenšete množství vody na odběrném ventilu.
nižší odebírané množství = vysoká teplota na výtoku velké odebírané množství = nízká teplota na výtoku
Armatura se dvěma pákami
| Výkonový stupeň | Oblast použití |
| Částečný výkon | Umyvadlo |
| Plný výkon | Koupelnová vana, sprcha, dřez |
» V případě příliš vysoké teploty a plně otevřené armatury přimíchejte studenou vodu.
Páková baterie
| Výkonový stupeň | Oblast použití |
| Plný výkon | vše |
» Otočte páku armatury na nejvyšší teplotu.
» Zcela otevřete armaturu.
» Zvyšte teplotu na výtoku tak, že pomalu uzavřete armaturu.
» Snižte teplotu na výtoku tak, že přimísíte studenou vodu nebo, pokud možno, více otevřete armaturu.
Po prerušení prívodu vody

Věcné škody
Po přerušení dodávky vody je nutné přístroj opětovně uvést do provozu pomocí následujících kroků, aby nedošlo k poškození topného systému s holou spirálou.
» Odpojte přístroj od napětí vypnutím pojistek.
» Otevřete armaturu na dobu jedné minuty, dokud nejsou přístroj a předřazená přípojka studené vody odvzdušněné.
» Opět zapněte napájení ze sitě.
5. Čištění, péče a údržba
» Nepoužívejte abrazivní čisticí prostředky nebo prostředky obsahující rozpouštědla. K ošetřování a údržbě přístroje stačí vlhká textilie.
» Kontrolujte pravidelně armatury. Vodní kámen na výtocích z armatur odstraníte běžnými prostředky k odstranění vodního kamene.
6. Odstranění problémů
| Problém Příčina Odstranění | ||
| I když je ventil teplé vody zcela otevřen, přístroj se nezapne. | Došlo k výpadku elektrického napájení. | Zkontrolujte pojistky vnitřní instalace. |
| Průtokové množství je příliš malé na to, aby se zapnul topný výkon. Perlátor v armatuře nebo sprchová hlavice jsou zaneseny vodním kamenem nebo jsou znečištěné. | Vyčistěte perlátor nebo sprchovou hlavici a zbavte je vodního kamene. | |
Pokud nelze příčinu odstranit, kontaktujte odborníka. Pro lepší a rychlejší pomoc mu sdělte číslo (č. 000000-0000-00000), které je uvedeno na typovém štítku:
7. Bezpečnost
Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborník.
7.1 Všeobecné bezpečnostní pokyny
Řádnou funkci a spolehlivý provoz lze zaručit pouze v případě použití původního příslušenství a originálních náhradních dílů určených pro tento přístroj.

Věcné škody
Dodržujte maximální vstupní teplotu. Při vyšších teplotách může dojít k poškození přístroje. Instalaci centrální termostatické armatury můžete omezit maximální teplotu přítoku.
7.2 Předpisy, normy a ustanovení

Upozornění
Dodržujte všechny národní a místní předpisy a ustanovení.
Krytí IP 25 (ochrana proti stříkající vodě) je zaručeno pouze v případě odborně instalované kabelové průchodky.
- Měrný elektrický odpor vody nesmí být menší než hodnota uvedená na typovém štítku. V případě propojení několika vodovodních sítí je nezbytné vzít v úvahu nejnižší elektrický odpor vody (viz kapitola „Technické údaje / Oblasti použití / Převodní tabulka“). Hodnoty měrného elektrického odporu vody nebo elektrické vodivosti vody zjistíte u vašeho dodavatele vody.
8. Popis přístroje
8.1 Rozsah dodávky
Spolu s přístrojem dodáváme:
• Nástěnná závěsná lišta
- Svorník se závitem pro zavěšení na zed'
• Montážní šablona
• 2 dvojité vsuvky (studená voda s uzavíracím ventilem)
• Plochá těsnění
- Kabelová průchodka (elektrické přívodní vedení na-hoře / dole)
- Šrouby / hmoždinky k dodatečnému připevnění zadní stěny v případě montáže na vodovodní přípojku na stěně
9. Příprava
9.1 Místo montáže

Věcné škody
Přístroj smí být instalován pouze v místnosti chráněné před mrazem.
» Přístroj montujte ve svislé poloze v blízkosti odběrného místa.
Přístroj je vhodný k montáži pod a nad umyvadlo.
Montáž pod umyvadlo

1 Přívod studené vody
2 Výtok teplé vody
Montáž nad umyvadlo

1 Přívod studené vody
2 Výtok teplé vody

Upozornění
» Namontujte prístroj na stěnu. Stěna musí mít dostatečnou nosnost.
9.2 Vodovodní instalace
- Provoz s předehřátou vodou není přípustný.
- Pojistný ventil není nutný.
- Pojistné ventily v rozvodu teplé vody nejsou přípustné.
» Důkladně vypláchněte vodovodní vedení.
» Zkontrolujte, zda je dosaženo objemového průtoku (viz kapitolu „Technické údaje / Tabulka údajů“, zapnutí) k zapnutí přístroje. Zvyšte tlak ve vodovodu, pokud není dosaženo při plně otevřeném odběrném ventilu potřebného objemového průtoku.
Armatury
Použijte vhodné tlakové armatury. Beztlakové armatury nejsou dovolené.
Tlakové armatury s termostatem musí být vhodné pro hydraulicky ovládané průtokové ohřívače.

Upozornění
Uzavírací ventil na přívodu studené vody se nesmí používat k omezování průtoku. Slouží k uzavření přístroje.
Dovolené materiály vodovodního potrubí
- Přívod studené vody:
Žárově zinkovaná ocelová trubka, trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka
• Výstupní potrubí teplé vody:
Trubka z ušlechtilé oceli, měděná trubka nebo plastová trubka

Věcné škody
V případě použití plastových potrubních systémů dodržujte maximální dovolenou vstupní teplotu a maximální dovolený tlak, uvedené v kapitole „Technické údaje / Tabulka údajů“.
Flexibilní přívodní vedení vody
» Při instalaci flexibilních přívodních vedení vody zamezte překroucení kolen s bajonetovými spoji v přístroji.
» Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.
10. Montáž
10.1 Standardní montáž
• Elektrická přípojka nahoře, instalace ve stěně (pod omítkou)
• Vodovodní přípojka s instalací ve stěně (pod omítkou)

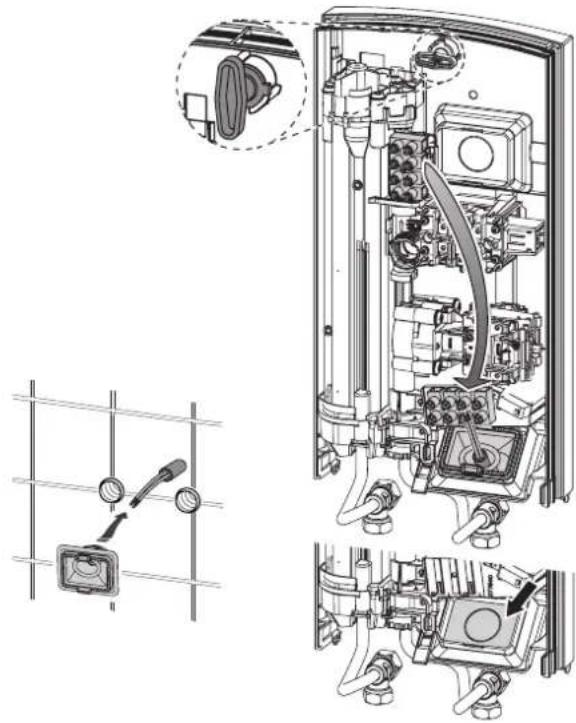

Další možnosti montáže viz kapitola „Alternativní postupy montáže“:
• Elektrická přípojka pod omítkou dole
• Elektrická přípojka na zdi
• Připojení zátěžového relé
• Vodovodní instalace na zdi
- Přípojka vody pod omítkou při výměně přístroje

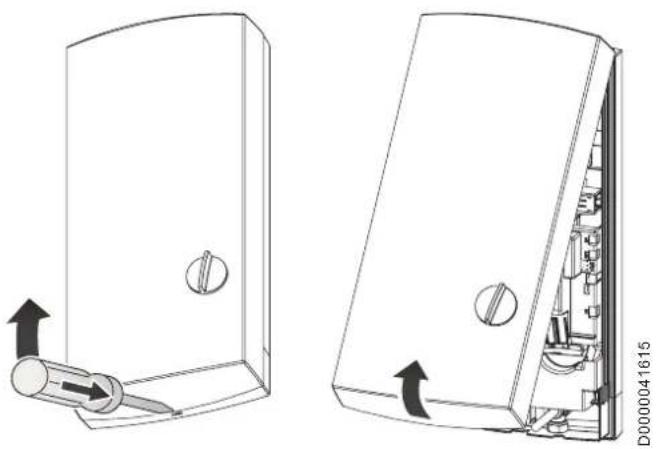

Otevření přístroje

» Otevřete přístroj odblokováním pojistky.

» Demontujte zadní stěnu zatlačením obou pojistných háčků a stáhněte spodní díl zadní stěny dopředu.
Příprava přívodního kabelu


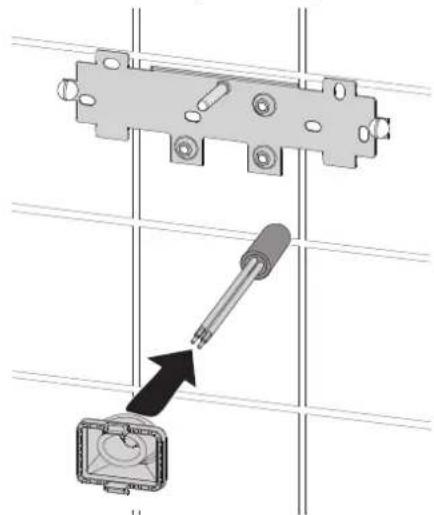

Montáž nástěnného závěsu

» Vyznačte pomocí montážní šablony vrtané otvory. V případě montáže s vodovodními přípojkami přímo na zdi musíte navíc označit upevnovací otvory ve spodní části šablony.
» Vyvrtejte otvory a upevněte zavěšovací konzolu na zed' pomocí 2 šroubů a 2 hmoždinek (šrouby a hmoždinky nejsou součástí dodávky).
» Namontujte přiložené svorníky se závitem.
» Namontujte konzolu na zed'.
Montáž kabelové průchodky

26_02_02_0950
» Namontujte kabelovou průchodku. Je-li průřez připojovacího kabelu > 6 mm², musíte otvor v kabelové průchodce zvětšit.
Instalace vodovodní přípojky
Věcné škody Veškeré vodovodní přípojky a instalace provádějte podle předpisů.

» Utěsněte a našroubujte dvojitou vsuvku.
Věcné škody Uzavírací ventil na přívodu studené vody se nesmí použivat k omezování průtoku.
Příprava zadní stěny
Věcné škody Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.

» Vylomte průchodku kabelu na zadní straně. V případě potřeby odstraňte pilníkem ostré hrany.
Montáž prístroje

» Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomocí kleští na háčcích do zadní stěny, dokud oba háčky slyšitelně nezaklapnou.
» Odstraňte z vodovodních přípojek ochranná transportní víčka.
» Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.

» Příšroubujte trubky vodovodní přípojky s plochým těsněním na dvojité vsuvky.
Věcné škody Z důvodu funkce přístroje musíte instalovat sítko. » Zkontrolujte při výměně přístroje, zda je k dis- pozici sítko (viz kapitola „Údržba“).
Připojení přívodu elektrické energie
VÝSTRAHA elektrický proud Veškerá elektrická zapojení a instalace provádějte podle předpisů.
VÝSTRAHA elektrický proud Přípojka k elektrické síti smí být provedena pouze jako pevná přípojka v kombinaci s vyjímatelnou kabelovou vsuvkou. Přístroj musí být možné odpojit od síťové přípojky na všech półech na vzdálenost nejméně 3 mm.
VÝSTRAHA elektrický proud Pamatujte, že přístroj musí být připojen k ochran- nému vodiči.
Věcné škody Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím.
» Připojte elektrický přívodní kabel k síťové svorkovnici (viz kapitolu „Technické údaje / Schéma elektrického zapojení“).
Montáž spodní části zadní stěny

» Namontujte spodní díl zadní stěny do zadní stěny a zajistěte jej.
» Vyrovnejte namontovaný přístroj povolením upevňovací páčky, vyrovnejte elektrickou přípojku a zadní stěnu a opět utáhněte upevňovací páčku. Pokud zadní stěna přístroje nepřiléhá, můžete přístroj dole upevnit dvěma dalšími šrouby.
10.2 Alternativy montáže
10.2.1 Elektrická přípojka pod omítkou dole

» Namontujte kabelovou prüchodku.
Věcné škody Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.
» Vylomte průchodku kabelu na zadní straně. V přípa-dě potřeby odstraňte pilníkem ostré hrany.
» Přemístěte přívodní sítovou svorku v přístroji shora dolů.
» Zasuňte zadní stěnu přes svorník se závitem a kabelovou průchodku. Zatáhněte kabelovou průchodku pomoci kleští na háčcích do zadní stěny, dokud oba háčky slyšitelně nezaklapnou.
» Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku otočením doprava o 90°.
10.2.2 Elektrická přípojka na zdi

Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
» Provedte změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte křížkem políčko IP 24. K tomuto účelu použijte propisku.

Věcné škody
Pokud byste nedopatřením vylomili do zadní stěny nesprávný otvor, musíte použít novou zadní stěnu.
» Čistě vyřízněte nebo prorazte potřebnou průchodku v zadní stěně přístroje (umístění viz kapitola „Technické údaje / Rozměry a přípojky“). V případě potřeby odstraňte pilníkem ostré hrany. » Veďte elektrický přívodní kabel kabelovou průchodkou a připojte jej k síťové svorkovnici.
10.2.3 Připojení zátěžového relé
Zátěžové relé používejte v kombinaci s jinými elektrickými přístroji v elektrickém rozvodu, například s elektrickými akumulačními ohřívači. K vypnutí zátěže dochází při provozu průtokového ohřívače.

Věcné škody
Připojte fázi, která spíná zátěžové relé, k označené svorce síťové svorkovnice v přístroji (viz kapitolu „Technické údaje / Schéma elektrického zapojení“).
10.2.4 Vodovodní instalace na zdi

Upozornění
Při tomto způsobu připojení se mění krytí přístroje.
» Proved'te změnu na typovém štítku. Přeškrtněte údaj IP 25 a označte krížkem políčko IP 24. K to-muto účelu použijte propisku.

» Namontujte vodovodní zátku s těsněním tak, aby došlo k uzavření přívodu pod omítkou.
» Namontujte vhodnou tlakovou armaturu.

» Zatlačte spodní díl zadní stěny do horního dílu zadní stěny.
» Přišroubujte přívodní trubky k přístroji.
» Upevněte zadní stěnu dole pomocí dodatečných dvou šroubů.
» Provedte čisté vylomení průchozích otvorů ve víku přístroje. V případě potřeby odstraňte pilníkem ostré hrany.
» Nasad'te spodní díl zadní stěny pod připojovací trubky armatury a zajistěte jej.
» Přišroubujte přívodní trubky k přístroji.
10.3 Dokončení montáže
» Otevřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody.
11. Uvedení do provozu

VÝSTRAHA elektrický proud Uvedení do provozu smí provádět pouze specializovaný odborník při dodržení bezpečnostních předpisů.
11.1 První uvedení do provozu
» Otevřete a uzavřete několikrát všechny připojené odběrné ventily, dokud nebudou rozvodná síť a přístroj odvzdušněné.
» Proved'te kontrolu těsnosti.
» Aktivujte bezpečnostní omezovač tlaku pevným stisknutím resetovacího tlačítka (přístroj je dodán s vypnutým bezpečnostním omezovačem tlaku).
» Namontujte víko přístroje a dbejte, aby se slyšitelně zajistilo. Ověřte usazení víka přístroje.
» Zapněte napájení ze sítě.
» Zkontrolujte funkci prístroje.
Předání přístroje
» Vysvětlete uživateli funkci přístroje a seznamte ho se způsobem jeho užívání.
» Upozorněte uživatele na možná rizika, především na nebezpečí opaření.
» Předejte tento návod.
11.2 Opětovné uvedení do provozu
Odvzdušněte přístroj a přívod studené vody (viz kapitola „Nastavení“).
Viz kapitola „Prvotní uvedení do provozu“.
12. Uvedení mimo provoz
» Odpojte prístroj na všech pólech od sítě.
» Vypust'te vodu z prístroje (viz kapitolu „Údržba“).
- Odstraňování poruch
| Závada Příčina Odstranění | ||
| Průtok je příliš nízký. S | Ítko v přístroji je znečištěné. | Vyčistěte sítko. |
| Regulátor průtoku nespíná i přesto, že je armatura zcela otevřená. | Není dosaženo potřebného množství k sepnutí topného tělesa. | Vyčistěte sítko. |
| Přístroj nedodává teplou vodu i přes slyšitelné sepnutí spínače rozdílu tlaků. | Bezpečnostní omezovač tlaku (AP 3) z bezpečnostních důvodů vypnul přístroj. | Odstraňte příčinu závady (např. vadné tlakové proplachovací zařízení). |
| Chraňte topný systém před přehřátím otevřením ventilu v odběrném místě za přístrojem na jednu minutu. Z topného systému tak bude vypuštěn tlak a dojde k ochlazení. | ||
| Aktivujte bezpečnostní omezovač tlaku při hydraulickém tlaku stisknutím tlačítka reset (viz kapitola „První uvedení do provozu“). | ||
| Topný systém je vadný. | Změřte odpor topného systému a v případě potřeby odpor vy-měňte. | |
14. Údržba

VÝSTRAHA elektrický proud Při všech činnostech odpojte přístroj na všech pó- lech od sítě.
Vypuštění přístroje
K provádění údržbových prací můžete přístroj vypustit.

VÝSTRAHA popálení Při vypouštění přístroje může vytékat horká voda.
» Uzavřete uzavírací ventil ve dvojité vsuvce nebo na přívodu studené vody.
» Otevřete všechny odběrné ventily.
» Odpojte od přístroje vodovodní přípojky.
» Demontovaný přístroj skladujte tak, aby byl chráněn před mrazem. Případné zbytky vody v přístroji mohou zmrznout a způsobit škody.
Vyčistění sítka

V případě znečištění očistěte sítko ve šroubení přípojky studené vody. Uzavřete uzavírací ventil v přívodu studené vody, než sítko vyjmete, očistíte a opět namontujete.
15. Technické údaje
15.1 Rozměry a přípojky
| b02 Kabelová průchodka I | ||
| c01 Přívod studené vody Vnější závit G 1/2 A | ||
| c06 Výtok teplé vody | Vnější závit | G 1/2 A |
Alternativní možnosti připojení
| b02 | Kabelová průchodka I |
| b03 | Kabelová průchodka II |
| b04 | Kabelová průchodka III |
15.2 Schéma elektrického zapojení
3/PE \~ 400 V
Předřazený spínač s LR 1-A

1 Řídici obvod stykače 2. přístroje (například elektrický akumulační ohřívač).
2 Rídicí kontakt, který se otevře po zapnutí průtokového ohřívače.
15.3 Výkon teplé vody
Výkon teplé vody závisí na napětí sítě, příkonu přístroje a teplotě přitoku studené vody. Jmenovité napětí a jmenovitý výkon najdete na typovém štítku (viz kapitola „Odstraňování problémů”).
| Příkon v kW 38 °C výkon teplé vody v l/min. | ||||
| Jmenovité napětí Teplota přiváděné studené vody | ||||
| 400 V | 5 °C 10 °C | 15 °C 20 °C | ||
| 13,5 | 5,8 | 6,9 | 8,4 | 10,7 |
| 18,0 | 7,8 | 9,2 | 11,2 | 14,3 |
| 21,0 | 9,1 | 10,7 | 13,0 | 16,7 |
| 24,0 | 10,4 | 12,2 | 14,9 | 19,0 |
| Příkon v kW | 50 °C výkon teplé vody v l/min. | |||
| Jmenovité napětí | Teplota přiváděné studené vody | |||
| 400 V | 5 °C 10 °C 15 °C 20 °C | |||
| 13,5 | 4,3 | 4,8 | 5,5 | 6,4 |
| 18,0 | 5,7 | 6,4 | 7,3 | |
| 21,0 | 6,7 | 7,5 | 8,6 | |
| 24,0 | 7,6 | 8,6 | 9,8 | |
15.4 Oblast použití / Převodní tabulka
Měrný elektrický odpor a měrná elektrická vodivost (viz kapitola „Tabulka s technickými údaji“).
| Údaj podle normy při 15 °C | 20 °C | 25 °C | ||||||
| odpor ≥ | Vodivost ≤ | odpor ≥ | Vodivost ≤ | odpor ≥ | Vodivost ≤ | |||
| ≥ Ωcm | mS/m | μS/cm | ≥ Ωcm | mS/m | μS/cm | ≥ Ωcm | mS/m | μS/cm |
| 900 | 111 | 1111 | 800 | 125 | 1250 | 735 | 136 | 1361 |
15.5 Ztráty tlaku
Armatury
| Tlaková ztráta armatur při objemovém průtoku 10 l/min | ||
| Páková baterie cca | MPa | 0,04 - 0,08 |
| Armatura s termostatem cca | MPa | 0,03 - 0,05 |
| Ruční sprcha cca | MPa | 0,03 - 0,15 |
Dimenzování potrubní sítě
K výpočtu dimenzování potrubní sítě je pro přístroj doporučena tlaková ztráta 0,1 MPa.
15.6 Podmínky v případě poruchy
V případě poruchy může v instalaci krátkodobě vzniknout zatížení maximálně 95 °C při tlaku 1,2 MPa.
15.7 Údaje ke spotřebě energie
Údaje o výrobku odpovídají nařízením EU ke směrnici o ekodesignu výrobků v souvislosti se spotřebou energie (ErP).
| DDLT PinControl 13 | DDLT PinControl 18 | DDLT PinControl 21 | DDLT PinControl 24 | ||
| 222384 | 222385 | 222386 | 222387 | ||
| Výrobce | AEG Haustechnik | AEG Haustechnik | AEG Haustechnik | AEG Haustechnik | |
| Zátěžový profil | XS | S | S | S | |
| Třída energetické účinnosti | A | A | A | A | |
| Roční spotřeba el. energie | kWh | 469 | 483 | 483 | 483 |
| Energetická účinnost | % | 39 | 38 | 38 | 38 |
| Nastavení teploty od výrobce | °C | - | - | - | - |
| Hladina akustického výkonu | dB(A) | 15 | 15 | 15 | 15 |
| Zvláštní pokyny k měření účinnosti | žádné | žádné | žádné | žádné |
15.8 Tabulka údajů
| DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 24 | |||||
| 222384 222385 222386 222387 | |||||
| Elektrotechnické údaje | |||||
| Jmenovité napětí V 400 400 400 400 | |||||
| Jmenovitý výkon 400 V stupeň I min. | kW | 4,6 | 6,3 | 7,4 | 8,3 |
| Jmenovitý výkon 400 V stupeň I max. | kW | 10,6 | 14,3 | 16,8 | 19,0 |
| Jmenovitý výkon 400 V stupeň II min. | kW | 6,8 | 9,2 | 10,8 | 12,2 |
| Jmenovitý výkon 400 V stupeň II max. | kW | 13,3 | 18,0 | 21,1 | 23,8 |
| Jmenovitý výkon | kW | 13,5 | 18 | 21 | 24 |
| Jmenovitý proud | A | 19,5 | 26 | 31 | 35 |
| Jištění | A | 20 | 25 | 32 | 35 |
| Fáze | 3/PE | 3/PE | 3/PE | 3/PE | |
| Kmitočet | Hz | 50 | 50 | 50 | 50 |
| Specifický odpor σ _15 ≥ (při ∅studené ≤25 °C) | Ω cm | 900 | 900 | 900 | 900 |
| Specifická vodivost σ _15 ≤ (při ∅studené ≤25 °C) | μS/cm | 1111 | 1111 | 1111 | 1111 |
| Provedení | |||||
| Krytí (IP) | IP25 | IP25 | IP25 | IP25 | |
| Třída ochrany | 1 | 1 | 1 | 1 | |
| Izolační blok | Umělá hmota | Umělá hmota | Umělá hmota | Umělá hmota | |
| Topný systém zdroje tepla | Holá spirála | Holá spirála | Holá spirála | Holá spirála | |
| Přípojky | |||||
| Vodovodní přípojka | G 12 A | G 12 A | G 12 A | G 12 A | |
| Meze použitelnosti | |||||
| Max. dovolený tlak | MPa | 1 | 1 | 1 | 1 |
| Hodnoty | |||||
| Max. teplota vstupní vody | °C | 25 | 25 | 25 | 25 |
| Zap I. Stupeň | l/min | 2,4 | 3,0 | 3,5 | 4,1 |
| Zap II. Stupeň | l/min | 3,9 | 4,9 | 5,6 | 6,3 |
| Tlakové ztráty při objemovém proudu | MPa | 0,09 | 0,11 | 0,13 | 0,15 |
| Průtok pro ztráty tlaku | l/min | 3,9 | 4,5 | 5,6 | 6,3 |
| Průtok - omezení při | l/min | 4,7 | 5,9 | 7,0 | 7,8 |
| Zobrazení teplé vody | l/min | 7,0 | 9,4 | 11,1 | 12,5 |
| Δθ při zobrazení | K | 26 | 26 | 26 | 26 |
| Údaje o hydraulickém systému | |||||
| Jmenovitý objem | I | 0,4 | 0,4 | 0,4 | 0,4 |
| Rozměry | |||||
| Výška | mm | 485 | 485 | 485 | 485 |
| Šířka | mm | 226 226 226 226 | |||
| Hloubka | mm | 93 | 93 | 93 | 93 |
| Hmotnosti | |||||
| Hmotnost | kg | 3,6 3,6 3,6 3,6 | |||
Záruka
Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi firmami v Německu. V zemích, ve kterých některá z našich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout.
Na přístroje zakoupené v zemích, ve kterých nejsou naše výrobky distribuovány žádnou z dceřiných společností, neposkytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené.
Životní prostředí a recyklace
Pomozte nám chránit naše životní prostředí. Materiály po použití zlikvidujte v souladu s platnými národními předpisy.
WSKAZÓWKI SPECJALNE
OBSŁUGA
155 00 Praha 5 - Stodůlky
Tel. 251116-111
Fax 235512-122
Hungary
STIEBEL ELTRON Kft.
Gyár u. 2
2040 Budaörs
Tel. 01 250-6055
Fax 01 368-8097
Netherlands
STIEBEL ELTRON Nederland B.V.
Daviottenweg 36
5222 BH 's-Hertogenbosch
Tel. 073 623-0000
Fax 073 623-1141
Poland
STIEBEL ELTRON Polska Sp. z O.O.
ul. Działkowa 2
02-234 Warszawa
Tel. 022 60920-30
Fax 022 60920-29
Russia
STIEBEL ELTRON LLC RUSSIA
