Typ produktu	Podgrzewacz przepływowy z regulacją hydrauliczną
Marka	AEG
Model	DDLT PinControl 18
Moc nominalna	18 kW
Zasilanie elektryczne	400 V trójfazowe (3/PE), 50 Hz, 26 A
Wymiary (W x S x G)	485 x 226 x 93 mm
Waga	3,6 kg
Stopień ochrony	IP 25 (chroniony przed rozpryskami wody)
Klasa ochronności	1
System grzewczy	Goły drut w syntetycznej osłonie
Przyłącze hydrauliczne	G 1/2 A (gwint zewnętrzny)
Maksymalne ciśnienie dopuszczalne	1 MPa (10 bar)
Maksymalna temperatura na wejściu	25 °C
Przepływ załączania (bieg II)	4,9 l/min
Maksymalny ograniczony przepływ	5,9 l/min
Minimalna rezystywność właściwa (przy 15°C)	900 Ω·cm
Wydajność ciepłej wody (38 °C, zasilanie 10°C)	9,2 l/min
Selektor mocy	2 poziomy (Moc częściowa i Pełna moc)
Funkcje bezpieczeństwa	Wyłącznik ciśnieniowy bezpieczeństwa, ogranicznik temperatury
Czyszczenie i konserwacja	Wilgotna szmatka, regularne odkamienianie armatury, czyszczenie filtra
Instalacja	Ścienna, pionowa, zabezpieczona przed mrozem
Gwarancja	Zgodnie z warunkami lokalnego oddziału
Klasa efektywności energetycznej	A

Często zadawane pytania - DDLT PinControl 18 AEG

Jak ustawić temperaturę wody ?

Użyj selektora mocy (pozycja Moc częściowa lub Pełna moc) i dostosuj przepływ na baterii. Aby uzyskać wyższą temperaturę, lekko przymknij baterię; aby uzyskać niższą temperaturę, otwórz ją bardziej lub dodaj zimnej wody.

Dlaczego urządzenie nie grzeje ?

Najpierw sprawdź wyłączniki w skrzynce elektrycznej. Następnie upewnij się, że przepływ jest wystarczający (co najmniej 3,0 l/min w biegu I). Jeśli regulator strumienia lub słuchawka prysznicowa są zakamienione, wyczyść je. Jeśli nic nie działa, skontaktuj się z instalatorem.

Co zrobić w przypadku przerwy w dostawie prądu ?

Po przerwie w dostawie wody wyłącz urządzenie, otwórz krany na minutę, aby odpowietrzyć, a następnie przywróć zasilanie. Zapoznaj się z rozdziałem Ustawienia w instrukcji.

Jak wyczyścić urządzenie ?

Użyj wilgotnej szmatki bez środków ściernych ani rozpuszczalników. Regularnie czyść armaturę środkiem do odkamieniania. Aby wyczyścić filtr, zamknij dopływ zimnej wody, zdemontuj go, wyczyść i zamontuj z powrotem.

Jaki jest maksymalny przepływ ciepłej wody ?

Przepływ jest ograniczony do 5,9 l/min. Przy pełnej mocy uzyskujesz około 9,2 l/min przy 38 °C i temperaturze wody na wejściu 10 °C.

Czy mogę używać urządzenia z wodą podgrzaną wstępnie ?

Nie, używanie wody podgrzanej wstępnie jest niedozwolone. Maksymalna temperatura na wejściu wynosi 25 °C.

Jakie jest minimalne wymagane ciśnienie wody ?

Ciśnienie musi być wystarczające do osiągnięcia przepływu załączania (3,0 l/min w biegu I). Zazwyczaj zaleca się ciśnienie 0,1 MPa (1 bar) do wymiarowania przewodów.

Jak opróżnić urządzenie ?

Zamknij zawór odcinający, otwórz wszystkie krany, a następnie odłącz przyłącza hydrauliczne. Uwaga: woda może być gorąca. Po opróżnieniu zabezpiecz urządzenie przed mrozem.

Czy urządzenie nadaje się do prysznica ?

Tak, po wybraniu pełnej mocy może zasilać prysznic. Przepływ można regulować, aby uzyskać komfortową temperaturę. Upewnij się, że armatura jest odpowiednia.

Co oznacza kontrolka lub dźwięk załączania ?

Słyszalne kliknięcie oznacza, że wyłącznik różnicowy aktywował moc grzewczą. Jeśli woda nie grzeje mimo dźwięku, wyłącznik bezpieczeństwa mógł odciąć zasilanie: naciśnij przycisk resetowania po otwarciu kranu na minutę.

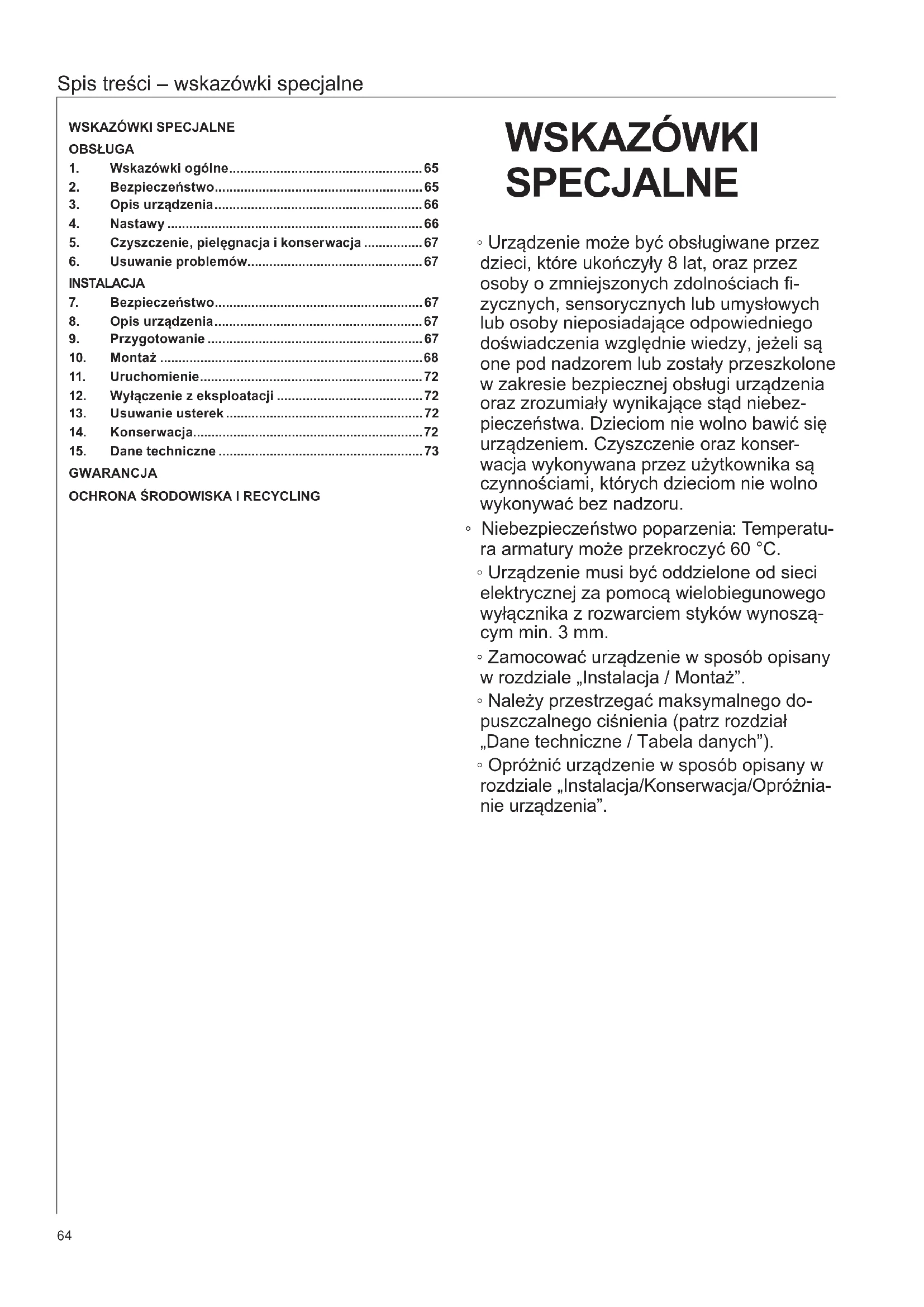

INSTRUKCJA OBSŁUGI DDLT PinControl 18 AEG

Hydraulicznie sterowany przepływowy ogrzewacz wody

Obsługa i instalacja 64

1. Wskazówki ogólne....65
2. Bezpieczeństwo....65
3. Opis urządzenia....66
4. Nastawy 66
5. Czyszczenie, pielęgnacja i konserwacja ...... 67
6. Usuwanie problemów....67

INSTALACJA

1. Bezpieczeństwo....67
2. Opis urządzenia....67
3. Przygotowanie 67
4. Montaż 68
5. Uruchomienie....72
6. Wyłączenie z eksploatacji 72
7. Usuwanie usterek 72
8. Konserwacja....72
9. Dane techniczne 73

GWARANCJA

OCHRONA ŚRODOWISKA I RECYCLING

WSKAZÓWKI SPECJALNE

Urządzenie może być obsługiwane przez dzieci, które ukończyły 8 lat, oraz przez osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające odpowiedniego doświadczenia względnie wiedzy, jeżeli są one pod nadzorem lub zostały przeszkolone w zakresie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd niebezpieczeństwa. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

• Niebezpieczeństwo poparzenia: Temperatura armatury może przekroczyć 60 °C.
- Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.
Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”.
Należy przestrzegać maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych”).
- Opróżnić urządzenie w sposób opisany w rozdziale „Instalacja/Konserwacja/Opróżnia-nie urządzenia”.

OBSŁUGA

1. Wskazówki ogólne

Rozdziały „Wskazówki specjalne” i „Obsługa” są przeznaczone dla użytkowników urządzenia i specjalistów. Rozdział „Instalacja” przeznaczony jest dla specjalisty.

Wskazówka

Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania. W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu są określone potencjalne skutki nie- przestrzegania wskazówki dotyczącej bezpieczeństwa.

» W tym miejscu są określone środki zapobiegające zagrożeniu.

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj	zagrożenia
	Obrażenia ciała
	Porażenie prądem elektrycznym
	Poparzenie(Poparzenie)

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZEGAW-CZE	Znaczenie
ZAGROŻENIE	Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.
OSTRZEŻE-NIE	Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.
OSTROŻNIE	Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Ogólne wskazówki są oznaczone symbolem umieszczonym obok.

» Należy dokładnie zapoznać się z treścią wska- zówek.

Symbol Znaczenie
	Szkody materialne (uszkodzenie urządzenia, szkody następcze, szkody ekologiczne)
	Utylizacja urządzenia

» Ten symbol informuje o konieczności wykonania jakiejs czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka

Jeśli nie określono innych jednostek, wszystkie wymiary podane są w milimetrach.

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do użytku domowego. Nie-przeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie może być użytkowane również poza domem, np. w małych przedsiębiorstwach, pod warunkiem użytkowania zgodnego z przeznaczeniem.

Urządzenie ciśnieniowe przeznaczone jest do podgrzewania wody użytkowej. Urządzenie może służyć do zasi-lania co najmniej jednego punktu poboru wody. Inne lub wykraczające poza obowiązujące ustalenia za-stosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego wyposażenia dodatkowego.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

OSTROŻNIE Poparzenie

Podczas pracy temperatura armatury może osią- gnąć wartość powyżej 60 °C.

W przypadku temperatur na wylocie wyższych niż 43 °C istnieje niebezpieczeństwo poparzenia.

OSTRZEŻENIE obrażenia ciała

Urządzenie może być obsługiwane przez dzieci, które ukończyły 8 lat oraz przez osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające odpowiedniego doświadczenia względnie wiedzy, jeżeli są one pod nadzorem lub zostały przeszkolone w zakresie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd niebezpieczeństwa. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.

Szkody materialne

Obowiązkiem użytkownika jest zabezpieczenie urządzenia i armatury przed mrozem.

2.3 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

Krajowe dopuszczenia i certyfikaty:

Niemcy

Zgodnie z niemiecką ustawą budowlaną dla urządzenia zostało wystawione ogólne świadectwo budowlane stwierdzające spełnianie przez nie wymogów dotyczących emisji hałasu.

AEG HOL DIN 4109 PA-IX 6817/I MPA NRW.

3. Opis urządzenia

Hydraulicznie sterowany przepływowy ogrzewacz wody nagrzewa wodę przepływającą przez urządzenie. Po otwarciu armatury i przekroczeniu przepływu włączeniowego (patrz rozdział „Dane techniczne / tabela danych”), moc grzejna włącza się automatycznie. Przepływ ciepłej wody i temperaturę można nastawić na armaturze.

Dostępne są 2 stopnie mocy. 2 wybierane ręcznie, 2 włączane hydraulicznie w zależności od przepływu.

Regulacja przepływu urządzenia kompensuje wahania ciśnienia i zapewnia utrzymanie stałej temperatury. Układ regulacji ogranicza przepływ, gwarantując zawsze wystarczające nagrzewanie wody użytkowej.

System grzejny

System grzejny z odkrytą grzałką wyposażony jest w płaszcz z tworzywa sztucznego odporny na ciśnienie. W systemie grzejnym można podgrzewać wodę o niskiej i wysokiej zawartości wapnia, ponieważ jest on w dużym stopniu odporny na zwapnienie. System grzejny zapewnia szybkie i wydajne przygotowanie ciepłej wody.

4. Nastawy

21

26_02_02_0783

1 Moc częściowa

Przy małej wartości przepływu ustawione zostaje 1/3 mocy grzejnej, a przy dużej wartości przepływu – 2/3 mocy grzejnej. To ustawienie jest przydatne np. do mycia rąk.

2 Pełna moc

Przy niskim natężeniu przepływu urządzenie pracuje z połową mocy grzejnej, a przy większym natężeniu przepływu załączana jest pełna moc grzejna. To ustawienie jest przydatne np. do mycia naczyń.

» Ustawić przełącznik nastawy temperatury w żądanej pozycji.

Zalecane ustawienie przy zastosowaniu armatury termostatycznej

» Nastawić przełącznik nastawy temperatury na pełną moc.

4.1 Zalecane nastawienie armatur

Wskazówka

Jeżeli przy całkowicie otwartym zaworze poboru wody i pełnej mocy na wylocie nie jest osiągana wymagana temperatura, oznacza to, że przez urządzenie przepływa większa ilość wody niż może zostać podgrzana przez grzałkę (granica wydajności urządzenia).

» Należy zredukować przepływ na zaworze poboru wody.

mały przepływ = wysoka temperatura na wylocie.

duży przepływ = niska temperatura na wylocie.

Armatura dwuzaworowa

Stopień mocy	Zakres stosowania
Moc częściowa	Umywalka
Moc pełna	Wanna, prysznic lub zlewozmywak

» Jeżeli temperatura jest za wysoka, a armatura jest całkowicie otwarta, należy domieszać zimną wodę.

Armatura jednouchwytowa

Stopień mocy	Zakres stosowania
Moc pełna	wszystkie

» Obrócić dźwignię armatury na najwyższą temperaturę.
» Otwórz całkowicie armaturę.
» Zwiększyć temperaturę na wylocie, powoli zamykając armaturę.
» Ograniczyć temperaturę na wylocie, dodając zimną wodę lub otwierając bardziej armaturę, jeżeli jest to możliwe.

W przypadku przerwy w dopływie wody:

Szkody materialne

W przypadku przerwy w dostawie wody, należy po- nownie uruchomić urządzenie, wykonując poniższe czynności, aby nie uszkodzić systemu grzejnego z odkrytą grzałką.

» Odlączyć urządzenie od źródła zasilania, wyłączając bezpieczniki.

» Otworzyć baterię i odczekać około minuty, aż urządzenie i przewód doprowadzający zimną wodę przed urządzeniem zostaną odpowiedrzone.

» Włączyć ponownie zasilanie sieciowe.

5. Czyszczenie, pielęgnacja i konserwacja

» Nie wolno używać środków czyszczących o właściwościach żrácych lub zawierających rozpuszczalnik. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna szmatka.

» Regularnie należy sprawdzać stan armatury. Osad z wylotu armatury należy usuwać przy użyciu standardowych środków do usuwania osadów wapiennych.

6. Usuwanie problemów

Problem Przyczyna Rozwiązanie
Urządzenie nie włącza się mimo całkowicie otwartego zaworu ciepłej wody.	Brak napięcia.	Sprawdzić bezpieczniki w instalacji domowej.
	Wielkość przepływu jest za mała. Regulator strumienia w armaturze lub głowica natryskowa jest pokryta kamieniem lub zanieczyszczona.	Oczyścić i/lub usunąć kamień z regulatora strumienia lub głowicy natryskowej.

Jeśli nie można usunąć przyczyny usterki, należy wezwać serwis. W celu usprawnienia i przyspieszenia pomocy należy podać numer z tabliczki znamionowej (000000-0000-00000):

Nr.: 000000-0000-00000 D0000041614

INSTALACJA

7. Bezpieczeństwo

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego wyposażenia dodatkowego przeznaczonego do tego urządzenia oraz oryginalnych części zamiennych.

Szkody materialne

Nie wolno przekraczać maksymalnej wartości temperatury wody na wlocie do urządzenia. Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Poprzez montaż centralnej armatury termostatycznej można ograniczyć maksymalną temperaturę wody na wlocie do urządzenia.

7.2 Przepisy, normy i regulacje prawne

Wskazówka

Należy przestrzegać wszystkich krajowych i miejscowych przepisów oraz wymogów.

- Stopień ochrony IP 25 (ochrona strugoszczelna) jest zapewniony tylko przy prawidłowo zamontowanej osłonie kablowej.

Właściwa oporność elektryczna wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić najniższą oporność elektryczną wody (patrz rozdział „Dane techniczne / Zakres pracy / Tabela przeliczeniowa”). Informacje o właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejscowym zakładzie wodociągów.

8. Opis urządzenia

8.1 Zakres dostawy

Do urządzenia dołączone są następujące elementy:

Zawieszenie na ścianie
- Sworzeń gwintowany do zawieszenia na ścianie
- Szablon montażowy
2 złączki podwójne (woda zimna z zaworem odcinającym)

- Uszczelki płaskie

- Ostona przewodu (do górnego/dolnego elektrycznego przewodu zasilającego)

- Śruby/kołki do dodatkowego mocowania ścianki tylnej w przypadku natynkowego podłączenia wody

9. Przygotowanie

9.1 Miejsce montażu

Szkody materialne

Urządzenie należy zainstalować w pomieszczeniu, w którym nie istnieje ryzyko zamarznięcia.

» Urządzenie należy zamontować pionowo i w pobliżu punktu poboru wody.

Urządzenie jest dostosowane do instalacji poniżej lub powyżej punktu poboru wody.

Montaż poniżej punktu poboru wody

1 Zimna woda zasilanie
2 Ciepła woda wyjście

Montaż powyżej punktu poboru wody

1 Zimna woda zasilanie
2 Ciepła woda wyjście

Wskazówka

» Zamontować urządzenie na ścianie. Ściana musi posiadać odpowiednią nośność.

9.2 Instalacja wodna

• Praca z wstępnie podgrzaną woda jest niedopuszczalna.
• Zawór bezpieczeństwa nie jest wymagany.
  • W przewodzie ciepłej wody stosowanie zaworów bezpieczeństwa jest niedopuszczalne.
  » Przeplukać dokładnie instalację wodną.
  » Upewnić się, że osiągnięty został strumień przepływu (patrz rozdział „Dane techniczne / Tabela danych”, Zał.) niezbędny do załączenia się urządzenia. Zwiększyć ciśnienie w instalacji wodnej, jeśli nie można uzyskać wymaganego strumienia przepływu przy całkowicie otwartym zaworze poboru.

Armatury

Należy stosować odpowiednie armatury ciśnieniowe. Nie wolno stosować armatur bezciśnieniowych.

Armatury termostatyczne muszą być przeznaczone do stosowania z hydraulicznie sterowanymi przepływowymi ogrzewaczami wody.

Wskazówka

Nie używać zaworu odcinającego na zasileniu zimnej do urządzenia do tłumienia przepływu. Zadaniem tego zaworu jest odcinanie urządzenia.

Dopuszczalne materiały przewodów wodociągowych

• Przewód dopływu zimnej wody: rura stalowa ocynkowana ogniowo, rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego
• Przewód wylotowy ciepłej wody: Rura ze stali nierdzewnej, rura miedziana lub rura z tworzywa sztucznego

Szkody materialne

Przy stosowaniu rur z tworzywa sztucznego należy przestrzegać maksymalnej temperatury zasilania i maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Dane techniczne / Tabela danych”).

Elastyczne przewody przyłączeniowe wody

» Nie dopuszczac do przekręcania kolanek rurowych przy instalacji w urządzeniu z elastycznymi przewodami przyłączeniowymi wody łączonymi zatrzaskowo.

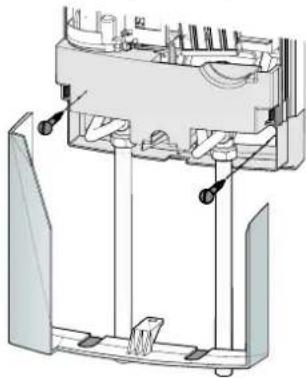

» Przymocować tylną ściankę na dole przy użyciu dodatkowych śrub.

10. Montaż

10.1 Montaż standardowy

• Przyłącze elektryczne u góry, instalacja podtynkowa
• Przyłącze wody, instalacja podtynkowa
  Opis innych sposobów montażu zawiera rozdział „Inne sposoby montażu”.

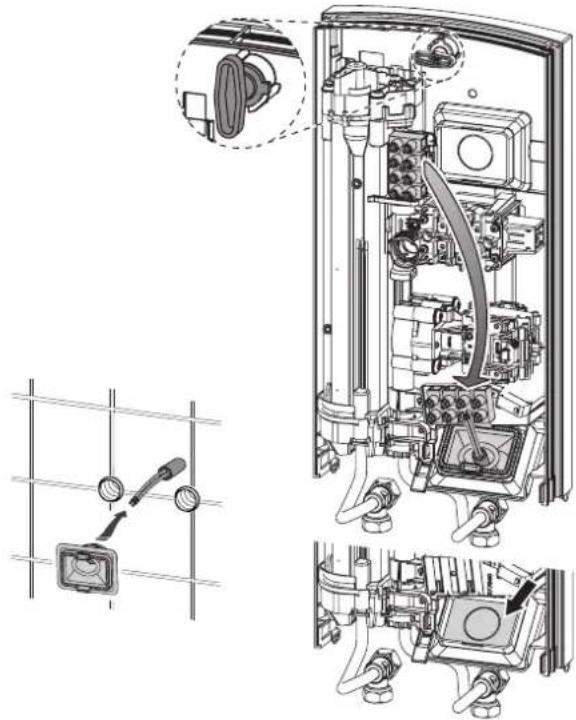

• Podtynkowe przyłącze elektryczne na dole
• Przyłącze elektryczne natynkowe
• Przyłącze przekaźnika priorytetu
  • Natynkowa instalacja wodna
• Podtynkowe przyłącze wody przy wymianie urządzenia

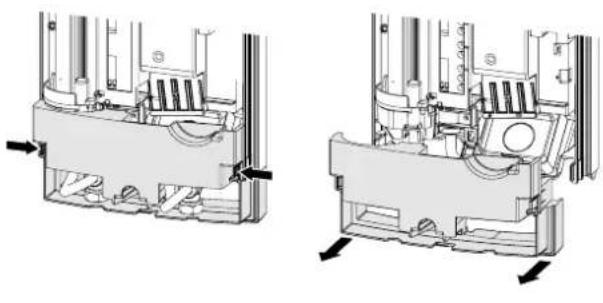

Otwarcie urządzenia

» Otworzyć urządzenie, odblokowując blokadę zatrzaskową.

» Zdjąć ścianę tylną, naciskając oba haczyki blokujące i pociągając dolną część ścianki tylnej do przodu.

Przygotowanie elektrycznego przewodu zasilającego

160 ≥ 30

26_02_02_0887

Mocowanie listwy montażowej

» Za pomocą szablonu montażowego zaznaczyć otwory do wywiercenia. W przypadku montażu urządzenia z przyłączami wody umieszczonymi na tynku należy dodatkowo oznaczyć otwory mocujące w dolnej części szablonu.
» Wywiercić otwory i zamocować listwę do zawieszenia na ścianie za pomocą 2 wkrętów i 2 kołków rozporowych (wkręty i kołki rozporowe nie są objęte zakresem dostawy).
» Zamontować dołączony sworzeń gwintowany.
» Zamontować listwę do zawieszenia na ścianie.

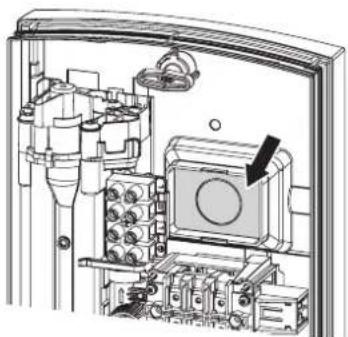

Montaż osłony przewodu

» Zamontować osłonę przewodu. Przy przekroju > 6 mm² powiększyć otwór w osłonie przewodu.

Podłączanie wody

Szkody materialne Wszystkie prace instalacyjne w zakresie podłączania wody należy wykonywać zgodnie z przepisami.

» Uszczelnić i wkręcić złączkę podwójną.

Szkody materialne Nie używać zaworu odcinającego na zasileniu zimnej do urządzenia do tłumienia przepływu.

Przygotowanie do montażu tylnej ścianki

Szkody materialne W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!

» W odpowiednich miejscach tylnej ścianki przygotować otwór dla osłony przewodu. W razie potrzeby wygładzić ostre krawędzie pilnikiem.

Montaż urządzenia

» Założyć tylną ściankę na sworzeń gwintowany i osłonę przewodu. Przy użyciu szczypiec pociągnąć osłonę przewodu za haczyki blokujące do tylnej ścianki, aż haczyki zostaną zablokowane w słyszalny sposób.
» Usunąć zabezpieczające zatyczki transportowe z przyłączy wody.
» Docisnąć mocno tylną ściankę i zablokować przetyczkę mocującą, obracając ją w prawo o 90°.

» Przykręcić rurki przyłączeniowe wody z uszczelkami płaskimi do złączek podwójnych.

Szkody materialne

Przy eksploatacji urządzenia sitko musi być zamon-towane.

» Przy wymianie urządzenia sprawdzać, obecność sitka (patrz rozdział „Konserwacja”).

Wykonanie przyłącza elektrycznego

OSTRZEŻENIE porażenie prądem elektrycznym Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

OSTRZEŻENIE porażenie prądem elektrycznym Podłączenie do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza stałego w połączeniu z wyjmowaną osłona przewodu. Urządzenie musi być oddzielone od sieci elektrycznej za pomocą wielobiegunowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

OSTRZEŻENIE porażenie prądem elektrycznym Urządzenie należy koniecznie podłączyć do przewodu ochronnego.

Szkody materialne Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym.

» Podłączyć elektryczny przewód przyłączeniowy do zacisku sieciowego (patrz rozdział „Dane techniczne / Schemat połączeń”).

Montaż dolnej części tylnej ścianki

» Zamontować dolną część do ściany tylnej i zaczepić ją.

» Wyrównać zamontowane urządzenie, zwalniając przetyczkę mocującą, wyrównując przyłącze elektryczne i tylną ściankę, a następnie z powrotem dokręcając przetyczkę mocującą. Jeżeli tylna ścianka urządzenia nie przylega równo, zamocować urządzenie przy użyciu dwóch dodatkowych wkrętów.

10.2 Inne sposoby montażu

10.2.1 Podtynkowe przyłącze elektryczne na dole

» Zamontować osłonę przewodu.

Szkody materialne

W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!

» W odpowiednich miejscach tylnej ścianki przygotować otwór dla osłony przewodu. W razie potrzeby wygładzić ostre krawędzie pilnikiem.
» Przełożyć zacisk sieciowy w urządzeniu z góry do dołu.
» Założyć tylną ściankę na sworzeń gwintowany i osłone przewodu. Przy użyciu szczypiec pociągnąć osłone przewodu za haczyki blokujące do tylnej ścianki, aż haczyki zostaną zablokowane w słyszalny sposób.
» Docisnąć mocno tylną ściankę i zablokować przetyczkę mocującą, obracając ją w prawo o 90°.

10.2.2 Przyłącze elektryczne natynkowe

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

» Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Użyć do tego celu długopisu.

Szkody materialne

W razie przygotowania nieodpowiedniego otworu w ściance tylnej, należy użyć nowej ścianki tylnej!

» Wyciąć lub równo wyłamać niezbędny przepust w tylnej ściance (pozycje patrz rozdział „Dane techniczne / Wymiary i przyłącza”). W razie potrzeby wygładzić ostre krawędzie pilnikiem.
» Przeciągnąć elektryczny przewód przyłączeniowy przez osłone przewodu i podłączyć go do zacisku sieciowego.

10.2.3 Przyłącze przekaźnika priorytetu

W przypadku stosowania innych urządzeń elektrycznych dużej mocy może zaistnieć potrzeba zainstalowania przekaźnika priorytetu montowanego w rozdzielni elektrycznej. W tym przypadku praca innych urządzeń podłączonych do przekaźnika będzie wstrzymywana na czas pracy ogrzewacza.

Szkody materialne

Fazę włączającą przekaźnik priorytetu należy podłączyć do odpowiednio oznaczonego zacisku sieciowego w urządzeniu (patrz rozdział „Dane techniczne / Schemat połączeń”).

10.2.4 Natynkowa instalacja wodna

Wskazówka

Przy takim sposobie podłączenia zmienia się sto- pień ochrony urządzenia.

» Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Użyć do tego celu długopisu.

» Zamontować korki z uszczelkami, aby zamknąć przyłącze podtynkowe.
» Zamontować odpowiednią armaturę ciśnieniową.

» Zablokować dolną część tylnej ścianki w górnej części.
» Przykręcić rurki przyłączeniowe do urządzenia
» Przymocować tylną ściankę na dole przy użyciu dodatkowych śrub.
» Dokładnie wyłamać otwory przelotowe w pokrywie urządzenia. W razie potrzeby wygładzić ostre krawędzie pilnikiem.
» Wsunąć dolną część tylnej ścianki pod rurki przyłączeniowe armatury i zaczepić ją.
» Przykręcić rurki przyłączeniowe do urządzenia

10.3 Zakończenie montażu

» Otworzyć zawór odcinający w złączce podwójnej lub przewodzie doprowadzającym zimną wodę.

11. Uruchomienie

OSTRZEŻENIE porażenie prądem elektrycznym Uruchomienie może zostać przeprowadzone wyłącznie przez specjalistę lub Serwisanta z zachowaniem przepisów bezpieczeństwa.

11.1 Pierwsze uruchomienie

on

» Kilkakrotnie otworzyć i zamknąć wszystkie podłączone armatury poboru wody aż do usunięcia całego powietrza z przewodów i urządzenia.
» Przeprowadzić kontrolę szczelności.
» Uaktywnić ogranicznik ciśnienia bezpieczeństwa, wciskając na stałe przycisk resetowania (urządzenie dostarczane jest z nieaktywnym ogranicznikiem ciśnienia bezpieczeństwa).
» Zamontować pokrywę urządzenia, aż zatrzaśnie się w sposób słyszalny. Sprawdzić prawidłowe osadzenie pokrywy urządzenia.
» Włączyć napięcie sieciowe.
» Sprawdzić sposób pracy urządzenia.

Przekazanie urządzenia

» Objąśnić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania.
» Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o ryzyku poparzenia.
» Przekazać niniejszą instrukcję.

11.2 Ponowne uruchomienie

Odpowietrzyć urządzenie i przewód doprowadzający wody zimnej (patrz rozdział „Nastawy”).

Patrz rozdział „Pierwsze uruchomienie”.

12. Wyłączenie z eksploatacji

» Odłączyć wszystkie żyły zasilania urządzenia od przyłącza sieciowego.
» Opróżnić urządzenie (patrz rozdział „Konserwacja”).

1. Usuwanie usterek

Usterka Przyczyna Rozwiązanie
Zbyt mały przepływ. Za	nieczyszczone sitko w urządzeniu.	Wyczyścić sitko.
Grzałki nie włączają się mimo całkowicie otwartej armatury.	Nie został osiągnięty przepływ wody wymagana do włączenia mocy grzejnej.	Wyczyścić sitko.
Mimo słyszalnego dźwięku zadziałania włącznika różnicowo-ciśnieniowego, urządzenie nie wytwarza wody ciepłej.	Ochronny ogranicznik ciśnienia (AP 3) spowodował wyłączenie urządzenia ze względuów bezpieczeństwa.	Usunąć przyczynę błędu (na przykład uszkodzona turbinka kontroli ciśnienia).
		Zabezpieczyć system grzejny przed prze-grzaniem, otwierając na minutę armaturę poboru znajdującą się za urządzeniem. Powoduje to zredukowanie ciśnienia i schłodzenie systemu grzejnego.
		Aktywować ogranicznik ciśnienia bezpieczeństwa przy ciśnieniu przepływu, naciskając przycisk odblokowania (patrz rozdział „Pierwsze uruchomienie").
	System grzejny jest uszkodzony.	Zmierzyć oporność systemu grzejnego, ew. wymienić.

14. Konserwacja

OSTRZEŻENIE porażenie prądem elektrycznym Przed przystąpieniem do wszelkich prac należy odłączyć od sieci wszystkie żyły zasilania urządzenia.

Opróżnianie urządzenia

Urządzenie można opróżnić do celów konserwacyjnych.

OSTRZEŻENIE poparzenie Podczas opróżniania urządzenia może wypłynąć gorąca woda.

» Zamknąć zawór odcinający w złączce podwójnej lub przewodzie doprowadzającym zimną wodę.
» Otworzyć wszystkie armatury poboru wody.
» Odkręcić wszystkie przyłącza wody od urządzenia.
» Zdemontowane urządzenie przechowywać w miejscu zabezpieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do jego zamarznięcia i uszkodzenia.

Czyszczenie sitka

W razie zabrudzenia, oczyścić sitko w przyłączu zimnej wody. Podłączyć zawór odcinający przewodu doprowadzającego wody zimnej przez wymontowaniem, oczyszczeniem i ponownym zamontowaniem sitka.

15. Dane techniczne

15.1 Wymiary i przyłącza

226 190 b02 35 485 395 325 45 100 c06 c01 190

93 50 112

D0000017757

b02 Przepust na przewody elektryczne l
c01 Zimna woda zasilanie	Gwint zewnętrzny	G 1/2 A
c06 Ciepła woda wyjście Gwint zewnętrzny	G 1/2 A

Inne możliwości podłączenia

b04 35 b02 b03 40 b04 50 325 b04 50

D0000019778

b02 Przepust na przewody elektryczne I

b03 Przepust na przewody elektryczne II

b04 Przepust na przewody elektryczne III

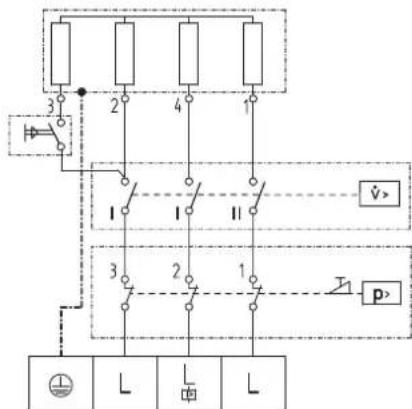

15.2 Schemat połączeń elektrycznych

3/PE \~ 400 V

3 2 4 1 I II V> 3 2 1 P> L L L

85_02_02_0002

Przełączanie priorytetowe za pomocą LR 1-A

1 Przewód sterujący do stycznika drugiego urządzenia (np. elektrycznego pieca akumulacyjnego).
2 Zestyk sterujący otwiera się po włączeniu przepły- wowego ogrzewacza wody.

15.3 Wydajność ciepłej wody

Wydajność ciepłej wody zależy od podłączonego napięcia sieciowego, mocy przyłączeniowej urządzenia i temperatury zimnej wody na wlocie do urządzenia. Napięcie znamionowe oraz moc znamionowa należy odczytać z tabliczki znamionowej (patrz rozdział „Usuwanie problemów”).

Moc przyłączeniowa w kW	38 °C - wydajność ciepłej wody w l/min.
Napięcie znamionowe Temperatura dopływającej wody zimnej
400 V	5 °C	10 °C	15 °C	20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Moc przyłączeniowa w kW	50 °C - wydajność ciepłej wody w l/min.
Napięcie znamionowe Temperatura dopływającej wody zimnej
400 V	5 °C	10 °C	15 °C	20 °C
13,5	4,3	4,8	5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Zakres pracy / tabela przeliczeniowa

Oporność elektryczna właściwy i przewodność elektryczna właściwa, patrz rozdział „Tabela danych”.

Wartość znamionowa przy 15°C			20 °C			25 °C
Oporność ≥	Przewodność ≤		Oporność ≥	Przewodność ≤		Oporność ≥	Przewodność ≤
cm	mS/m	S/cm	cm	mS/m	S/cm	cm	mS/m	S/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Straty ciśnienia

Armatury

Strata ciśnienia w armaturze przy strumieniu przepływu 10 l/min
Jednouchwytowa armatura mieszająca, ok.	MPa	0,04 - 0,08
Armatura termostatyczna, ok. MPa 0,03 - 0,05
Natrysk ręczny, ok.	MPa	0,03 - 0,15

Wymiarowanie sieci rur

Przy wymiarowaniu sieci rur zaleca się zastosowanie dla urządzenia straty ciśnienia wynoszącej 0,1 MPa.

15.6 Warunki awaryjne

W razie awarii w instalacji mogą chwilowo występować obciążenia maks. 95 °C przy ciśnieniu 1,2 MPa.

15.7 Dane dotyczące zużycia energii

Dane produktu odpowiadają rozporządzeniom UE dotyczącym dyrektywy do ekologicznego kształtowania produktów istotnych dla zużycia energii.

		DDLT PinControl13	DDLT PinControl18	DDLT PinControl21	DDLT PinControl24
		222384	222385	222386	222387
Producent		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Profil obciążen		XS	S	S	S
Klasa efektywności energetycznej		A	A	A	A
Roczne zużycie prądu	kWh	469	483	483	483
Sprawność energetyczna	%	39	38	38	38
Fabryczne ustawienie temperatury	°C	-	-	-	-
Poziom mocy akustycznej	dB(A)	15	15	15	15
Szczególne uwagi dotyczące pomiaru efektywności		Brak	Brak	Brak	Brak

15.8 Tabela danych

DDLT PinControl		13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
222384 222385 222386 222387
Dane elektryczne
napięcie znamionowe V 400 400 400 400
moc znamionowa 400 V, stopień I min.	kW	4,6	6,3	7,4	8,3
moc znamionowa 400 V, stopień I maks.	kW	10,6	14,3	16,8	19,0
moc znamionowa 400 V, stopień II min.	kW	6,8	9,2	10,8	12,2
moc znamionowa 400 V, stopień II maks.	kW	13,3	18,0	21,1	23,8
moc znamionowa	kW	13,5	18	21	24
prąd znamionowy	A	19,5	26	31	35
zabezpieczenie	A	20	25	32	35
Fazy		3/PE	3/PE	3/PE	3/PE
Częstotliwość	Hz	50	50	50	50
Oporność właściwa _15 ≥ (przy zimna ≤ 25 ^)	cm	900	900	900	900
Przewodność właściwa _15 ≤ (przy zimna ≤ 25 ^)	S/cm	1111	1111	1111	1111
Wykonanie
Rodzaj ochrony (IP)		IP25	IP25	IP25	IP25
klasa ochrony		1	1	1	1
Blok izolacyjny		Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne	Tworzywo sztuczne
Wytwornica ciepła systemu grzewczego		drut nieizolowany	drut nieizolowany	drut nieizolowany	drut nieizolowany
Przyłącza
podłączenie wody		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Temperatury, granice stosowania
Maks. dopuszczalne ciśnienie	MPa	1	1	1	1
Wartości
Maks. dopuszczalna temperatura dopływu	°C	25	25	25	25
Włączenie na I stopniu	l/min	2,4	3,0	3,5	4,1
Włączenie na II stopniu	l/min	3,9	4,9	5,6	6,3
Strata ciśnienia przy strumieniu przepływu	MPa	0,09	0,11	0,13	0,15
Strumień przepływu dla straty ciśnienia	l/min	3,9	4,5	5,6	6,3
Ograniczenie strumienia przepływu przy	l/min	4,7	5,9	7,0	7,8
Dystrybucja ciepłej wody	l/min	7,0	9,4	11,1	12,5
przy dystrybucji	K	26	26	26	26
Dane hydrauliczne
pojemność nominalna	I	0,4	0,4	0,4	0,4
Wymiary
Wysokość	mm	485	485	485	485
Szerokość	mm	226 226 226 226
Głębokość	mm	93	93	93	93
Masy
Cieżar	kg	3,6 3,6 3,6 3,6

Gwarancja

Jrządzeń zakupionych poza granicami Niemiec nie obejmu -ą warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybu -orem naszych produktów, gwarancji może udzielić wyłącznie za spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez mportera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.
