Produkttyp	Durchlauferhitzer mit hydraulischer Steuerung
Marke	AEG
Modell	DDLT PinControl 18
Nennleistung	18 kW
Stromversorgung	400 V Drehstrom (3/PE), 50 Hz, 26 A

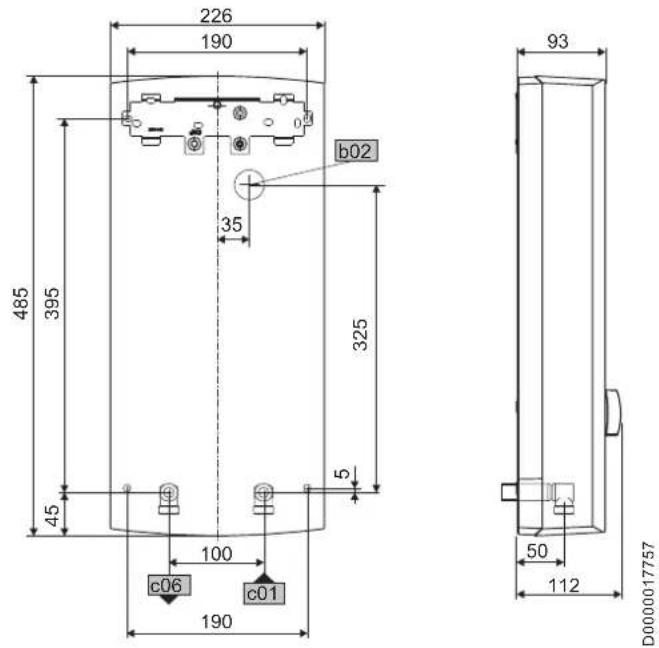

Abmessungen (H x B x T)	485 x 226 x 93 mm
Gewicht	3,6 kg
Schutzart	IP 25 (strahlwassergeschützt)
Schutzklasse	1
Heizsystem	Blankdraht in Kunststoffummantelung
Hydraulischer Anschluss	G 1/2 A (Außengewinde)
Max. zulässiger Druck	1 MPa (10 bar)
Max. Eintrittstemperatur	25 °C
Einschaltdurchfluss (Stufe II)	4,9 l/min
Max. begrenzter Durchfluss	5,9 l/min
Min. spezifischer Widerstand (bei 15°C)	900 Ω·cm
Warmwasserleistung (38 °C, Zulauf 10°C)	9,2 l/min
Leistungswahlschalter	2 Stufen (Teilleistung und Volleistung)
Sicherheitsfunktionen	Sicherheitsdruckwächter, Temperaturbegrenzer
Reinigung und Wartung	Feuchtes Tuch, regelmäßige Entkalkung der Armaturen, Reinigung des Siebfilters
Installation	Wandmontage, senkrecht, frostfrei
Garantie	Gemäß den Bedingungen der örtlichen Niederlassung
Energieeffizienzklasse	A

Häufig gestellte Fragen - DDLT PinControl 18 AEG

Wie stelle ich die Wassertemperatur ein?

Verwenden Sie den Leistungswahlschalter (Stellung Teilleistung oder Volleistung) und regulieren Sie den Durchfluss am Wasserhahn. Für höhere Temperatur schließen Sie den Hahn etwas; für niedrigere Temperatur öffnen Sie ihn weiter oder mischen Kaltwasser zu.

Warum heizt das Gerät nicht?

Überprüfen Sie zuerst die Sicherungen im Sicherungskasten. Stellen Sie sicher, dass der Durchfluss ausreicht (mind. 3,0 l/min in Stufe I). Ist der Düseneinsatz oder der Duschkopf verkalkt, reinigen Sie ihn. Wenn nichts funktioniert, wenden Sie sich an einen Installateur.

Was tun bei Stromausfall?

Nach einem Wasserausfall schalten Sie das Gerät aus, öffnen Sie die Hähne für eine Minute, um die Luft zu entlüften, und schalten Sie dann die Stromversorgung wieder ein. Konsultieren Sie das Kapitel Einstellungen der Bedienungsanleitung.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch ohne Scheuermittel oder Lösungsmittel. Reinigen Sie die Armaturen regelmäßig mit handelsüblichem Entkalker. Für den Siebfilter schließen Sie den Kaltwasserzulauf, bauen ihn aus, reinigen und setzen ihn wieder ein.

Was ist der maximale Warmwasserdurchfluss?

Der Durchfluss ist auf 5,9 l/min begrenzt. Bei Volleistung erhalten Sie etwa 9,2 l/min bei 38 °C und einem Zulauf von 10 °C.

Kann ich das Gerät mit vorgewärmtem Wasser betreiben?

Nein, die Verwendung von vorgewärmtem Wasser ist nicht zulässig. Die maximale Eintrittstemperatur beträgt 25 °C.

Welcher Mindestwasserdruck ist erforderlich?

Der Druck muss ausreichen, um den Einschaltdurchfluss zu erreichen (3,0 l/min in Stufe I). Generell wird ein Druck von 0,1 MPa (1 bar) für die Dimensionierung der Leitungen empfohlen.

Wie entleere ich das Gerät?

Schließen Sie das Absperrventil, öffnen Sie alle Zapfstellen, dann trennen Sie die hydraulischen Anschlüsse. Achtung: Das Wasser kann heiß sein. Schützen Sie das Gerät nach dem Entleeren vor Frost.

Ist das Gerät für eine Dusche geeignet?

Ja, durch Auswahl der Volleistung kann es eine Dusche versorgen. Die Durchflussmenge kann zur Erzielung einer angenehmen Temperatur angepasst werden. Stellen Sie sicher, dass die Armatur geeignet ist.

Was bedeuten die Anzeige oder das Einschaltgeräusch?

Ein hörbares Klicken zeigt an, dass der Differenzialdruckwächter die Heizleistung aktiviert hat. Wenn das Wasser trotz des Geräuschs nicht heizt, hat möglicherweise der Sicherheitsdruckwächter die Stromversorgung unterbrochen: Drücken Sie die Reset-Taste, nachdem Sie einen Hahn eine Minute lang geöffnet haben.

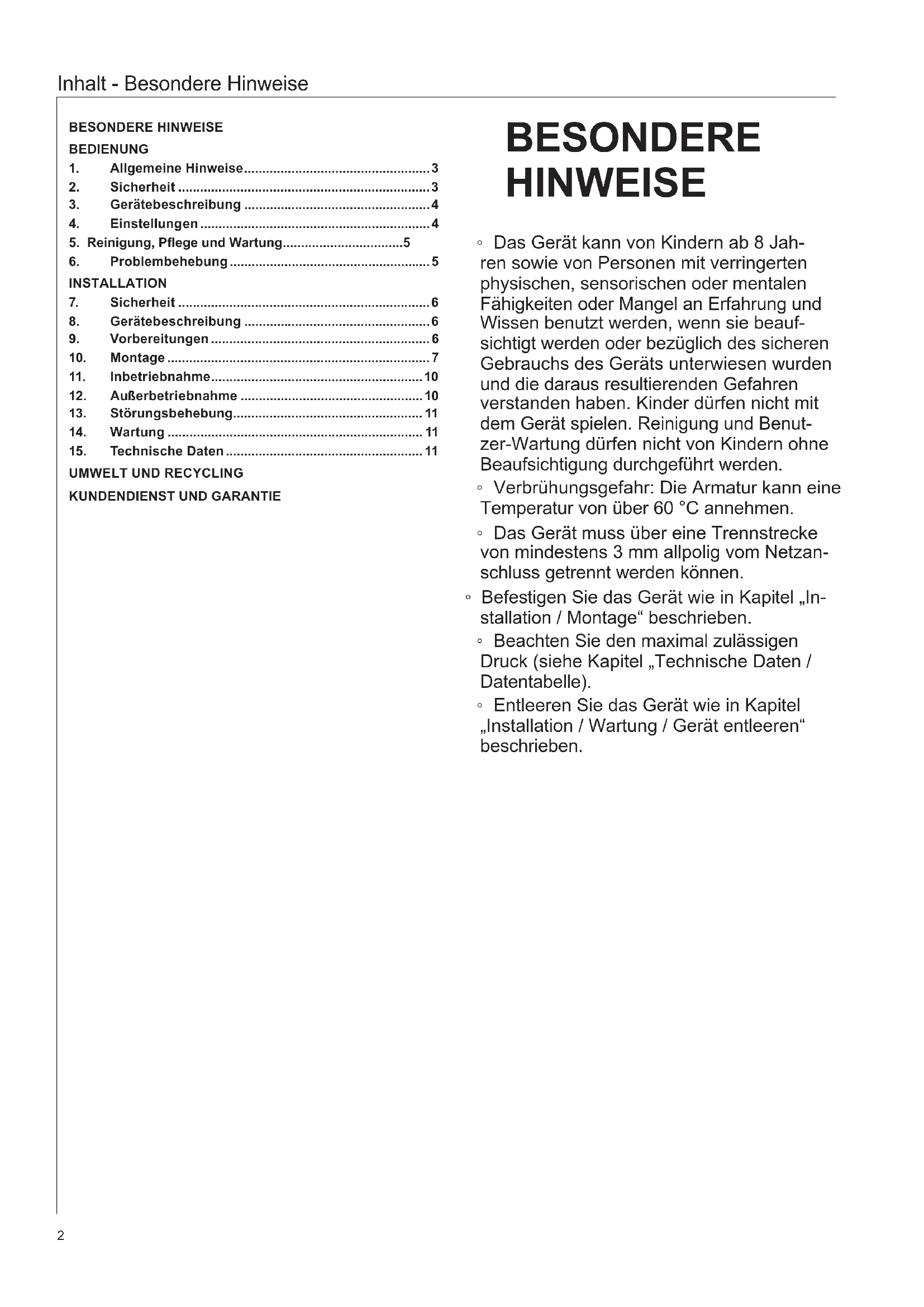

BEDIENUNGSANLEITUNG DDLT PinControl 18 AEG

Hydraulisch gesteuerter Durchlauferhitzer

Bedienung und Installation 2

1. Allgemeine Hinweise....3
2. Sicherheit .... 3
3. Gerätebeschreibung 4
4. Einstellungen....4
5. Reinigung, Pflege und Wartung......5
6. Problembehebung 5

INSTALLATION

1. Sicherheit 6
2. Gerätebeschreibung 6
3. Vorbereitungen 6
4. Montage 7
5. Inbetriebnahme....10
6. Außerbetriebnahme .... 10
7. Störungsbehebung.... 11
8. Wartung 11
9. Technische Daten....11

UMWELT UND RECYCLING

KUNDENDIENST UND GARANTIE

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Verbrühungsgefahr: Die Armatur kann eine Temperatur von über 60 °C annehmen.
  • Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

- Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.

• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle).
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der	Gefahr
	Verletzung
	Stromschlag
	Verbrennung(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung
	Sachschaden(Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Das Druckgerät und dient zur Erwärmung von Trinkwasser. Das Gerät kann ein oder mehrere Entnahmestellen versorgen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

VORSICHT Verbrennung

Die Armatur kann während des Betriebs eine Temperatur von über 60 °C annehmen.

Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse:

Deutschland

Für das Gerät ist auf Grund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

AEG HOL DIN 4109 PA-IX 6817/I MPA NRW.

3. Gerätebeschreibung

Der hydraulisch gesteuerte Durchlauferhitzer erwärmt das Wasser, während es durch das Gerät strömt. Wenn eine Armatur geöffnet wird und die Einschaltmenge (siehe Kapitel „Technische Daten / Datentabelle“) überschritten ist, schaltet automatisch die Heizleistung ein. Die Warmwassermenge und Temperatur können Sie an der Armatur einstellen.

Sie können zwischen 2 Leistungsstufen wählen. Zusätzlich werden 2 Leistungsstufen in Abhängigkeit von der Durchflussmenge hydraulisch gesteuert.

Die Durchflussmengenregelung kompensiert Druckschwankungen und sorgt so für weitgehend gleich bleibende Temperatur. Die Regelung begrenzt die Durchflussmenge und gewährleistet so immer eine ausreichen de Temperaturerhöhung des Trinkwassers.

Heizsystem

Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffmantel. Das Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Warmwasserversorgung.

4. Einstellungen

Bei geringer Durchflussmenge wird 1/3 der Heizleistung, bei größerer Durchflussmenge 2/3 der Heizleistung geschaltet. Diese Einstellung ist z. B. zum Händewaschen geeignet.

2 Vollleistung

Bei geringer Durchflussmenge wird die halbe Heizleistung, bei größerer Durchflussmenge die volle Heizleistung eingeschaltet. Diese Einstellung ist z. B. zum Spülen geeignet.

» Rasten Sie den Leistungswähler in der gewünschten Position ein.

Einstellungsempfehlung bei Einsatz von Thermostatarmatur

» Stellen Sie den Leistungswähler auf Vollleistung.

4.1 Einstellungsempfehlung für Armaturen

Hinweis

Wird bei voll geöffnetem Entnahmeventil und Volleistung keine ausreichende Auslauftemperatur erreicht, fließt mehr Wasser durch das Gerät, als das Heizsystem erwärmen kann (Gerät an der Leistungsgrenze).

» Reduzieren Sie die Wassermenge am Entnah- meventil.

geringe Entnahmemenge = hohe Auslauftemperatur große Entnahmemenge = geringe Auslauftemperatur

Zweigriff-Armatur

Leistungsstufe Einsatzbereich
Teilleistung Waschtisch
Vollleistung	Badewanne, Dusche, Spüle

» Mischen Sie bei zu hoher Temperatur und voll geöffneter Armatur Kaltwasser zu.

Einhandmischer

Leistungsstufe Einsatzbereich
Vollleistung	alle

» Drehen Sie den Hebel der Armatur auf die höchste Temperatur.
» Öffnen Sie die Armatur vollständig.
» Erhöhen Sie die Auslauftemperatur, indem Sie die Armatur langsam schließen.
» Reduzieren Sie die Auslauftemperatur, indem Sie kaltes Wasser zumischen oder die Armatur, wenn möglich, weiter öffnen.

Nach Unterbrechung der Wasserversorgung

Sachschaden

Nach Unterbrechung der Wasserversorgung muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden, damit das Blankdraht-Heizsystem nicht zerstört wird.

» Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.

» Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zulaufleitung luftfrei sind.

» Schalten Sie die Netzspannung wieder ein.

5. Reinigung, Pflege und Wartung

» Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

» Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.

6. Problemebehebung

Problem Ursache Behebung
Das Gerät schaltet trotz voll geöffnetem Warmwasserventil nicht ein.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
	Die Durchflussmenge ist zu gering, um die Heizleistung einzuschalten. Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-00000):

Nr.: 000000-0000-00000 D0000041614

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostat-armatur können Sie die maximale Zulauftemperatur begrenzen.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

• Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sachgemäß montierter Kabeltülle gewährleistet.
Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz ist der niedrigste elektrische Widerstand des Wassers zu berücksichtigen (siehe Kapitel „Technischen Daten / Einsatzbereiche / Umrechnungstabelle“). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Wandaufhängung
  • Gewindebolzen für die Wandaufhängung
• Montageschablone
  • 2 Doppelnippel (Kaltwasser mit Absperrventil)
• Flachdichtungen
  • Kabeltülle (elektrische Zuleitung oben / unten)
• Schrauben / Dübel für zusätzliche Rückwandbefestigung bei Aufputz-Wasseranschluss

9. Vorbereitungen

9.1 Montageort

Sachschaden

Die Installation des Gerätes darf nur im frostfreien Raum erfolgen.

» Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle.

Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

Untertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Übertischmontage

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Hinweis

» Montieren Sie das Gerät an die Wand. Die Wand muss ausreichend tragfähig sein.

9.2 Wasserinstallation

• Der Betrieb mit vorgewärmtem Wasser ist nicht zulässig.
• Ein Sicherheitsventil ist nicht erforderlich.
• Sicherheitsventile in der Warmwasserleitung sind nicht zugelassen.
  » Spülen Sie die Wasserleitung gut durch.
  » Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel „Technische Daten / Datentabelle“, Ein) zum Einschalten des Gerätes erreicht wird. Erhöhen Sie den Wasserleitungsdruck, falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird.

Armaturen

Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind nicht zulässig.

Thermostat-Druckarmaturen müssen für hydraulisch gesteuerte Durchlauferhitzer geeignet sein.

Hinweis

Das Absperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden. Es dient zur Absperrung des Gerätes.

Zugelassene Werkstoffe der Wasserleitungen

• Kaltwasser-Zulaufleitung:
  feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr
  • Warmwasser-Auslaufleitung:
  Edelstahlrohr, Kupferrohr oder Kunststoffrohr

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximale Zulauftemperatur und den maximal zulässigen Druck (siehe Kapitel „Technische Daten / Datentabelle“).

Flexible Wasser-Anschlussleitungen

» Verhindern Sie bei der Installation mit flexiblen Wasser-Anschlussleitungen ein Verdrehen der Rohrbögen mit Bajonett-Verbindungen im Gerät.

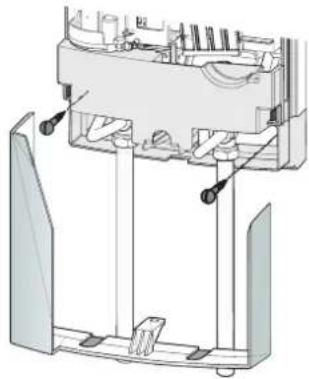

» Befestigen Sie die Rückwand unten mit zwei zusätzlichen Schrauben.

10. Montage

10.1 Standard-Montage

• Elektroanschluss oben, Unterputz-Installation
  • Wasseranschluss Unterputz-Installation

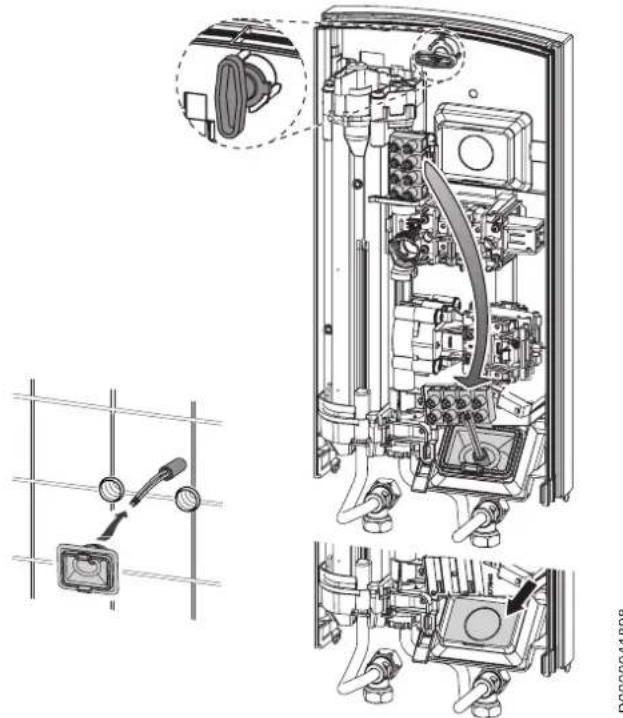

  Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alternativen“:
• Elektroanschluss Unterputz unten
  • Elektroanschluss Aufputz
  • Anschluss eines Lastabwurfrelais
  • Wasserinstallation Aufputz
  • Wasseranschluss Unterputz bei Geräteaustausch

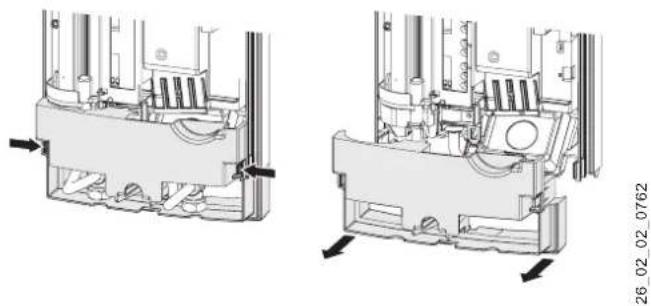

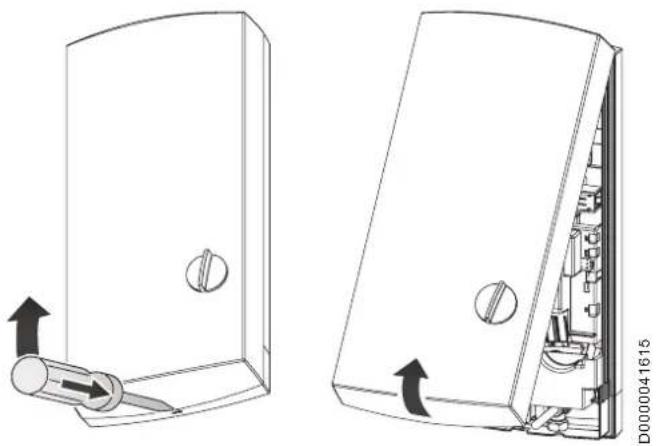

Gerät öffnen

» Öffnen Sie das Gerät, indem Sie den Rastverschluss entriegeln.

» Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwandunterteil nach vorn abziehen.

Netzanschlusskabel vorbereiten

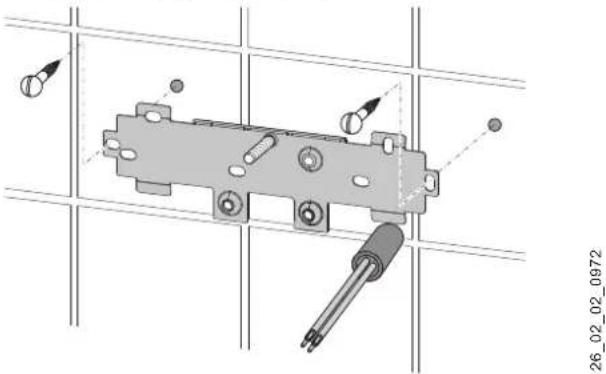

Wandaufhängung montieren

» Zeichnen Sie die Bohrlöcher mit der Montageschablone an. Bei der Montage mit Aufputz liegenden Wasseranschlüssen müssen Sie zusätzlich die Befestigungslöcher im unteren Teil der Schablone anzeichnen.
» Bohren Sie die Löcher und befestigen Sie die Wandaufhängung mit 2 Schrauben und 2 Dübeln (Schrauben und Dübel gehören nicht zum Lieferumfang).
» Montieren Sie den beiliegenden Gewindebolzen.
» Montieren Sie die Wandaufhängung.

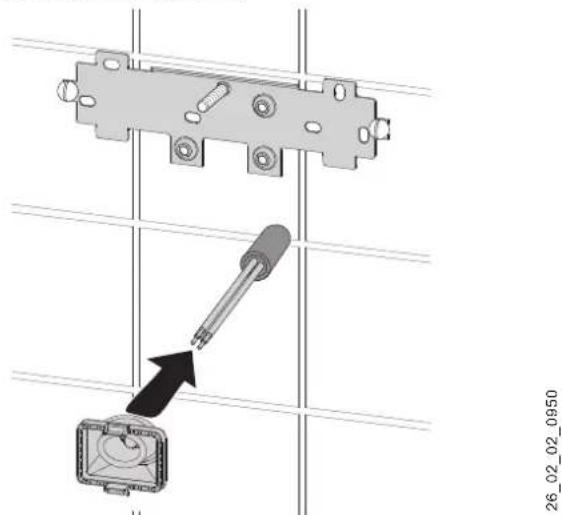

Kabeltülle montieren

» Montieren Sie die Kabeltülle. Bei einem Anschlusskabel > 6 mm² müssen Sie das Loch in der Kabeltülle vergrößern.

Wasseranschluss herstellen

Sachschaden Führen Sie alle Wasseranschluss- und Installations- arbeiten nach Vorschrift aus.

» Dichten und schrauben Sie die Doppelnippel ein.

Sachschaden Das Absperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden.

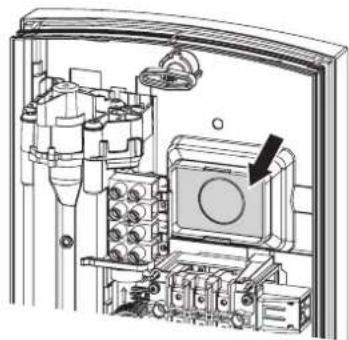

Rückwand vorbereiten

Sachschaden Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.

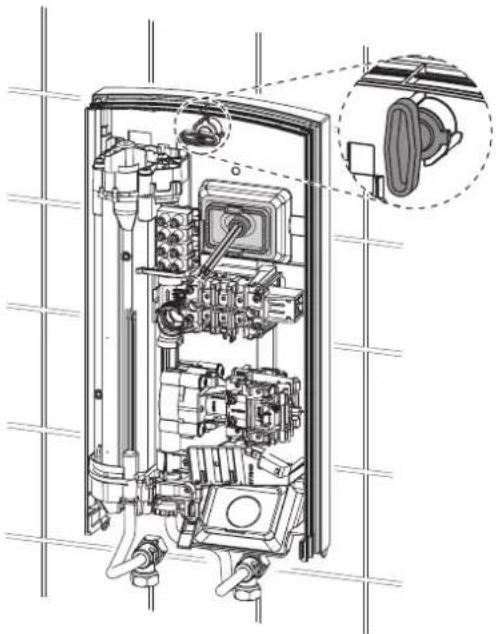

Gerät montieren

» Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten.
» Entfernen Sie die Transportschutzstopfen aus den Wasseranschlüssen.
» Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.

» Schrauben Sie die Wasseranschlussrohre mit den Flachdichtungen auf die Doppelnippel.

Sachschaden Für die Funktion des Gerätes muss das Sieb eingebaut sein.

» Prüfen Sie beim Geräteaustausch, ob das Sieb vorhanden ist (siehe Kapitel „Wartung“).

Elektroanschluss herstellen

WARNING Stromschlag Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNING Stromschlag Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNING Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

» Schließen Sie das Elektroanschlusskabel an die Netzanschlussklemme an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

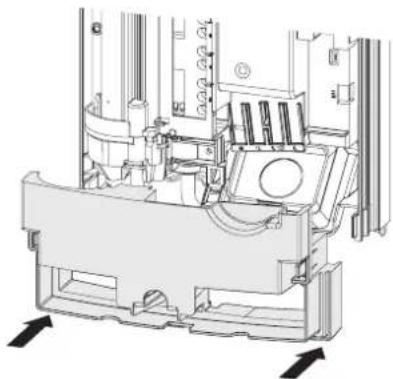

Rückwandunterteil montieren

» Montieren Sie das Rückwandunterteil in die Rückwand und rasten Sie das Rückwandunterteil ein.

» Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Liegt die Geräterückwand nicht an, können Sie das Gerät unten mit zwei zusätzlichen Schrauben befestigen.

10.2 Montage-Alternativen

10.2.1 Elektroanschluss Unterputz unten

» Montieren Sie die Kabeltülle.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Brechen Sie die Sollbruchstelle für die Kabeltülle in der Rückwand aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.

» Versetzen Sie die Netzanschlussklemme im Gerät von oben nach unten.

» Stecken Sie die Rückwand über den Gewindebolzen und die Kabeltülle. Ziehen Sie die Kabeltülle mithilfe einer Zange an den Rasthaken in die Rückwand, bis beide Rasthaken hörbar einrasten.

» Drücken Sie die Rückwand fest an und verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.

10.2.2 Elektroanschluss Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

» Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

Sachschaden

Sollten Sie versehentlich ein falsches Loch in die Rückwand brechen, müssen Sie eine neue Rückwand verwenden.

» Schneiden oder brechen Sie die benötigte Durchführung in der Rückwand sauber heraus (Positionen siehe Kapitel „Technische Daten / Maße und Anschlüsse“). Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.

» Führen Sie das Elektroanschlusskabel durch die Kabeltülle und schließen dieses an die Netzanschlussklemme an.

10.2.3 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektrospeicherheizgeräten, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers.

Sachschaden

Schließen Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichnete Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

10.2.4 Wasserinstallation Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

» Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

» Montieren Sie Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschließen.

» Montieren Sie eine geeignete Druckarmatur.

» Rasten Sie das Rückwand-Unterteil in das Rückwand-Oberteil ein.
» Verschrauben Sie die Anschlussrohre mit dem Gerät.
» Befestigen Sie die Rückwand unten mit zwei zusätzlichen Schrauben.
» Brechen Sie die Durchführungen in der Gerätekappe sauber aus. Entgraten Sie gegebenenfalls scharfe Kanten mit einer Feile.
» Schieben Sie das Rückwandunterteil unter die Anschlussrohre der Armatur und rasten Sie das Rückwandunterteil ein.
» Verschrauben Sie die Anschlussrohre mit dem Gerät.

10.3 Montage abschließen

» Öffnen Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung.

11. Inbetriebnahme

WARNUNG Stromschlag

Die Inbetriebnahme darf nur durch einen Fachhandwerker unter der Beachtung der Sicherheitsvorschriften erfolgen.

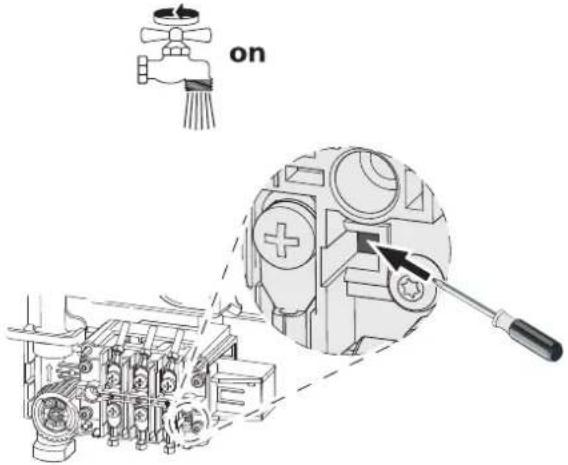

11.1 Erstinbetriebnahme

on

» Öffnen und schließen Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind.
» Führen Sie eine Dichtheitskontrolle durch.
» Aktivieren Sie den Sicherheitsdruckbegrenzer, indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsdruckbegrenzer geliefert).
» Montieren Sie die Gerätekappe, bis diese hörbar einrastet. Prüfen Sie den Sitz der Gerätekappe.
» Schalten Sie die Netzspannung ein.
» Prüfen Sie die Arbeitsweise des Gerätes.

Übergabe des Gerätes

» Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
» Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
» Übergeben Sie diese Anleitung.

11.2 Wiederinbetriebnahme

Entlüften Sie das Gerät und die Kaltwasserzulaufleitung (siehe Kapitel „Einstellungen“).

Siehe Kapitel „Erstinbetriebnahme“.

12. Außerbetriebnahme

» Trennen Sie das Gerät allpolig vom Netzanschluss.
» Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

13. Störungsbehebung

Störung Ursache Behebung
Der Durchfluss ist zu gering.	Das Sieb im Gerät ist verschmutzt.	Reinigen Sie das Sieb.
Durchflussmengen-regler schaltet trotz voll geöffneter Arma-tur nicht ein.	Erforderliche Ein-schaltmenge zum Einschalten der Heiz-leistung wird nicht erreicht.	Reinigen Sie das Sieb.
Gerät erzeugt trotz hörbarem Einschalt-geräusch des Diffe-renzdruckschalters kein warmes Wasser.	Der Sicher-heits-Druckbegrenzer (AP 3) hat aus Si-cherheitsgründen das Gerät ausgeschaltet.	Beseitigen Sie die Fehlerursache (z. B. ein defekter Druck-spüler).
		Schützen Sie das Heizsystem vor Überhitzung, indem Sie ein dem Gerät nachgeschaltetes Ent-nahmeventil eine Mi-nute öffnen. Dadurch wird das Heizsystem druckentlastet und abgekühlt.
		Aktivieren Sie den Si-cherheitsdruckbegren-zer bei Fließdruck, indem Sie die Rück-setztaste drücken (siehe Kapitel „Erstin-betriebnahme“).
	Das Heizsystem ist defekt.	Messen Sie den Widerstand des Heiz-systems und tauschen Sie den Widerstand ggf. aus.

14. Wartung

WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Gerät entleeren

Das Gerät können Sie für Wartungsarbeiten entleeren.

WARNUNG Verbrennung Beim Entleeren des Gerätes kann heißes Wasser austreten.

» Schließen Sie das Absperrventil im Doppelnippel oder in der Kaltwasserzulaufleitung.
» Öffnen Sie die alle Entnahmeventile.
» Lösen Sie die Wasseranschlüsse vom Gerät.
»Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

Sieb reinigen

Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schraubanschluss. Schließen Sie das Absperrventil

in der Kaltwasserzulaufleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

15. Technische Daten

15.1 Maße und Anschlüsse

226 190 b02 35 485 395 325 45 100 c06 c01 190 5 93 50 112 D0000017757

b02 Durchführung elektrische Leitungen I
c01 Kaltwasser Zulauf	Außengewinde	G 1/2 A
c06 Warmwasser Auslauf	Außengewinde	G 1/2 A

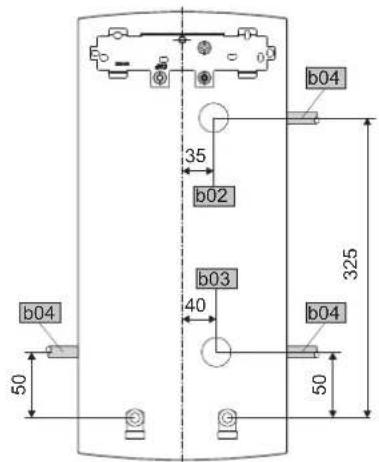

Alternative Anschlussmöglichkeiten

b04 35 b02 b03 40 b04 50 325 b04 50

D0000019778

b02	Durchführung elektrische Leitungen I
b03	Durchführung elektrische Leitungen II
b04	Durchführung elektrische Leitungen III

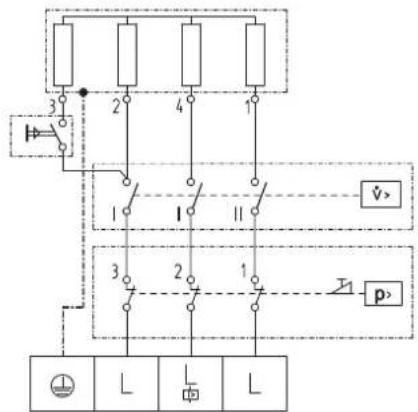

15.2 Elektroschaltplan

3/PE \~ 400 V

3 2 4 1 I II V> 3 2 1 p>

85_02_02_0002

Vorrangschaltung mit LR 1-A

1 Steuerleitung zum Schaltschütz des 2. Gerätes (z. B. Elektrospeicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des Durchlauferhitzers.

15.3 Warmwasserleistung

Die Warmwasserleistung ist abhängig von der anliegenden Netzspannung, der Anschlussleistung des Gerätes und der Kaltwasser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmen Sie dem Typenschild (siehe „Kapitel „Problembehebung“).

Anschlussleistung in kW 38	°C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
400 V	5 °C 10 °C	15 °C 20 °C
13,5	5,8	6,9	8,4	10,7
18,0	7,8	9,2	11,2	14,3
21,0	9,1	10,7	13,0	16,7
24,0	10,4	12,2	14,9	19,0

Anschlussleistung in kW	50 °C Warmwasserleistung in l/min.
Nennspannung	Kaltwasser-Zulauftemperatur
400 V	5 °C 10 °C	15 °C 20 °C
13,5	4,3	4,8	5,5	6,4
18,0	5,7	6,4	7,3	8,6
21,0	6,7	7,5	8,6	10,0
24,0	7,6	8,6	9,8	11,4

15.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit (siehe Kapitel „Datentabelle“).

Normangabe bei 15 °C			20 °C			25 °C
Widerstand ≥	Leitfähigkeit ≤		Widerstand ≥	Leitfähigkeit ≤		Widerstand ≥	Leitfähigkeit ≤
cm	mS/m	S/cm	cm	mS/m	S/cm	cm	mS/m	S/cm
900	111	1111	800	125	1250	735	136	1361

15.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostatarmatur, ca.	MPa	0,03 - 0,05
Handbrause, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

15.6 Störfallbedingungen

Im Störfall können in der Installation kurzfristig Belastungen von maximal 95 °C bei einem Druck von 1,2 MPa auftreten.

15.7 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchs-relevanter Produkte (ErP).

DDLT PinControl 13 DDLT PinControl 18 DDLT PinControl 21 DDLT PinControl 24
222384 222385 222386 222387
Hersteller		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofil		XS	S	S	S
Energieeffizienzklasse		A	A	A	A
Jährlicher Stromverbrauch	kWh	469	483	483	483
Energetischer Wirkungsgrad	%	39	38	38	38
Temperatureinstellung ab Werk	°C	-	-	-	-
Schalleistungspegel	dB(A)	15	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	keine	keine	keine

15.8 Datentabelle

		DDLT PinControl 13	DDLT PinControl 18	DDLT PinControl 21	DDLT PinControl 24
		222384	222385	222386	222387
Elektrische Daten
Nennspannung	V	400	400	400	400
Nennleistung 400 V Stufe I min.	kW	4,6	6,3	7,4	8,3
Nennleistung 400 V Stufe I max.	kW	10,6	14,3	16,8	19,0
Nennleistung 400 V Stufe II min.	kW	6,8	9,2	10,8	12,2
Nennleistung 400 V Stufe II max.	kW	13,3	18,0	21,1	23,8
Nennleistung	kW	13,5	18	21	24
Nennstrom	A	19,5	26	31	35
Absicherung	A	20	25	32	35
Phasen		3/PE	3/PE	3/PE	3/PE
Frequenz	Hz	50	50	50	50
Spezifischer Widerstand _15 ≥ (bei kalt ≤ 25^ )	cm	900	900	900	900
Spezifische Leitfähigkeit _15 ≤ (bei kalt ≤ 25^ )	S/cm	1111	1111	1111	1111
Ausführungen
Schutzart (IP)		IP25	IP25	IP25	IP25
Schutzklasse		1	1	1	1
Isolierblock		Kunststoff	Kunststoff	Kunststoff	Kunststoff
Heizsystem Wärmeerzeuger		Blankdraht	Blankdraht	Blankdraht	Blankdraht
Anschlüsse
Wasseranschluss		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck	MPa	1	1	1	1
Werte
Max. zulässige Zulauftemperatur	°C	25	25	25	25
Ein I. Stufe	l/min	2,4	3,0	3,5	4,1
Ein II. Stufe	l/min	3,9	4,9	5,6	6,3
Druckverlust bei Volumenstrom	MPa	0,09	0,11	0,13	0,15
Volumenstrom für Druckverlust	l/min	3,9	4,5	5,6	6,3
Volumenstrom-Begrenzung bei	l/min	4,7	5,9	7,0	7,8
Warmwasserdarbietung	l/min	7,0	9,4	11,1	12,5
bei Darbietung	K	26	26	26	26
Hydraulische Daten
Nenninhalt	I	0,4	0,4	0,4	0,4
Dimensionen
Höhe	mm	485	485	485	485
Breite	mm	226	226	226	226
Tiefe	mm	93	93	93	93
Gewichte
Gewicht	kg	3,6	3,6	3,6	3,6

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

EHT Haustechnik GmbH

Kundendienst

Fürstenberger Straße 77

37603 Holzminden

Tel. [phone]

Fax [phone]

[e-mail]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

SPECIAL INFORMATION

OPERATION

VOORZICHTIG verbranding

15. Te technische gegevens

Adressen und Kontakte

Vertriebszentrale

EHT Haustechnik GmbH

Markenvertrieb AEG

Gutenstetter Straße 10

90449 Nürnberg

[e-mail]

www.aeg-haustechnik.de

Tel. [phone]

Fax [phone]

Kundendienstzentrale

Holzminden

Fürstenberger Str. 77

37603 Holzminden

Briefanschrift

37601 Holzminden

Der Kundendienst und Ersatzteilverkauf

ist in der Zeit von

Montag bis Donnerstag

von 7.15 bis 18.00 Uhr und

Freitag von 7.15 bis 17.00 Uhr,

auch unter den nachfolgenden Telefon- bzw.

Telefaxnummern erreichbar:

Kundendienst

Tel. [phone]

Fax [phone]

[e-mail]

Ersatzteilverkauf

Tel. [phone]

Fax [phone]

[e-mail]

[e-mail]

www.aeg-haustechnik.de

© EHT Haustechnik

4017212792100

International

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street

Port Melbourne VIC 3207

Tel. [phone]

Fax [phone]

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73

4600 Wels

Tel. [phone]

Fax [phone]

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1
