GEBRUIKSAANWIJZING GH 500 W AEG

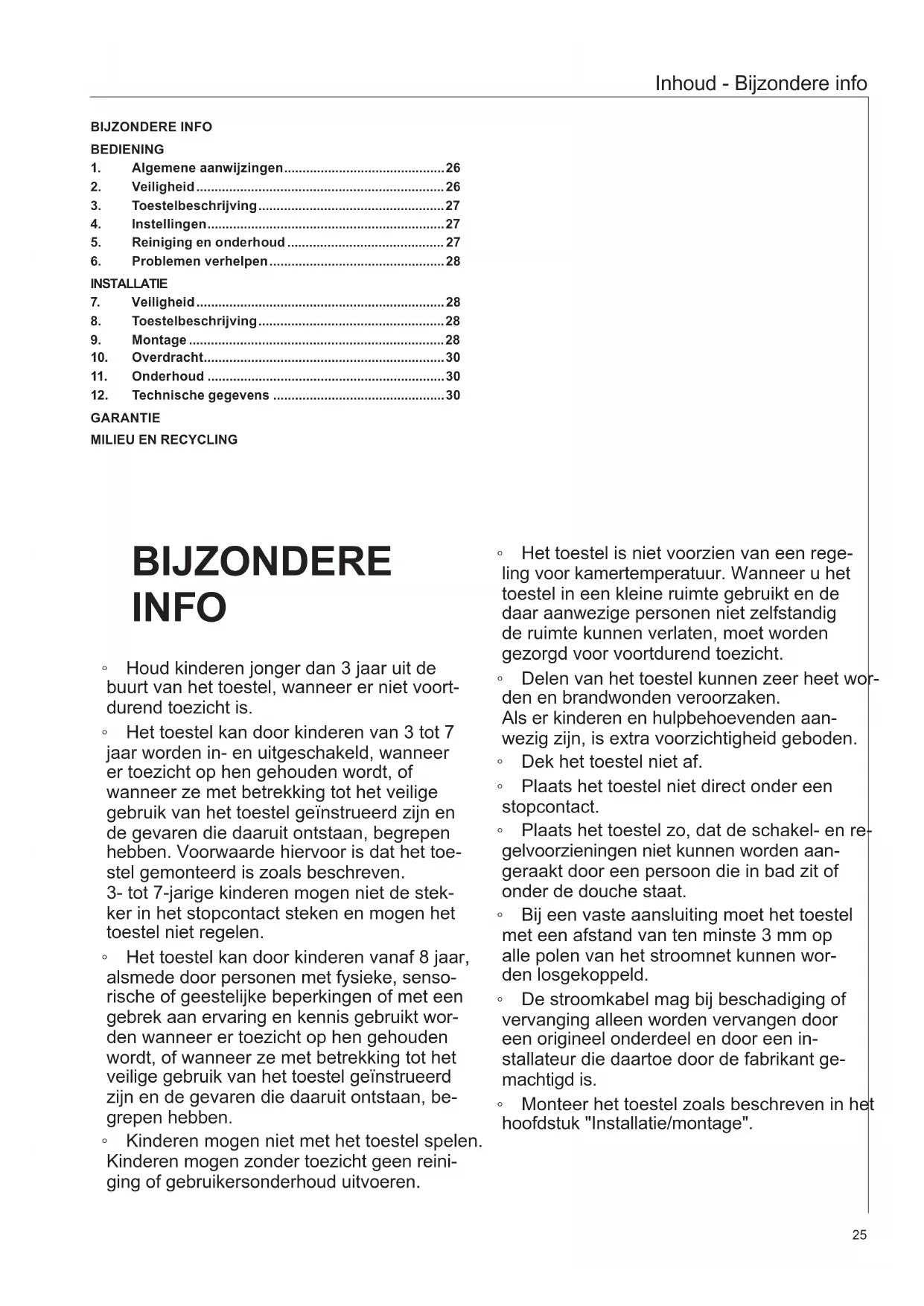

Inhoud - Bijzondere info BIJZONDERE INFO BEDIENING

1. Algemene aanwijzingen ............................................26

• Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voort- durend toezicht is.

• Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toe- stel gemonteerd is zoals beschreven.

3- tot 7-jarige kinderen mogen niet de stek-

ker in het stopcontact steken en mogen het toestel niet regelen.

• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met fysieke, senso- rische of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt wor- den wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, be- grepen hebben.

• Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reini- ging of gebruikersonderhoud uitvoeren.

• Het toestel is niet voorzien van een rege- ling voor kamertemperatuur. Wanneer u het toestel in een kleine ruimte gebruikt en de daar aanwezige personen niet zelfstandig de ruimte kunnen verlaten, moet worden gezorgd voor voortdurend toezicht.

• Delen van het toestel kunnen zeer heet wor- den en brandwonden veroorzaken. Als er kinderen en hulpbehoevenden aan- wezig zijn, is extra voorzichtigheid geboden.

• Dek het toestel niet af.

• Plaats het toestel niet direct onder een stopcontact.

• Plaats het toestel zo, dat de schakel- en re- gelvoorzieningen niet kunnen worden aan- geraakt door een persoon die in bad zit of onder de douche staat.

• Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3 mm op alle polen van het stroomnet kunnen wor- den losgekoppeld.

• De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een in- stallateur die daartoe door de fabrikant ge- machtigd is.

• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".26 Bediening - voor de gebruiker en de installateur BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.Het hoofdstuk "Installatie" is bedoeld voor de installateur. Info Lees voor gebruik deze handleiding zorgvuldig door en bewaar de handleiding op een veilige plaats.Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.1.1 Veiligheidsaanwijzingen1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaarHier staan mogelijke gevolgen wanneer het veilig-heidsvoorschrift wordt genegeerd. » Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranding(Verbranding, verschroeiing) 1.1.3 TrefwoordenTREFWOORD BetekenisGEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen.WAARSCHU-WING Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden geno- men. VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht wor-den genomen.1.2 Andere aandachtspunten in deze documentatie Info Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat. » Lees de aanwijzingsteksten grondig door.Symbool Betekenis

Materiële schade(toestel-, gevolg-, milieuschade)

Het toestel afdanken » Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.1.3 Info op het toestelSymbool Betekenis

Toestel niet afdekken

Info Tenzij anders vermeld, worden alle maten in milli-meters aangegeven.

2.1 Voorgeschreven gebruikHet toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een klein bedrijf, voor zover het op dezelfde wijze gebruikt wordt.Elk ander gebruik geldt als niet reglementair gebruik. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.2.2 Algemene veiligheidsaanwijzingen

• Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is.
• Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toe-zicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daar-uit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel gemonteerd is zoals beschreven. 3- tot 7-jarige kinderen mogen niet de stekker in het stopcontact steken en mogen het toestel niet regelen.
• Het toestel kan door kinderen vanaf 8 jaar, als- mede door personen met fysieke, sensorische of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden wan-neer er toezicht op hen gehouden wordt, of wan-neer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben.
• Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

WAARSCHUWING letselHet toestel is niet voorzien van een regeling voor kamertemperatuur.Als u het toestel met een timer wordt gebruikt, kan deze de ruimte ongeregeld steeds verder verwar-men. Wanneer u het toestel in een kleine ruimte gebruikt en de daar aanwezige personen niet zelfstandig de ruimte kunnen verlaten, moet worden gezorgd voor voortdurend toezicht. WAARSCHUWING verbrandingGebruik het toestel niet als in de opstelruimte wer-ken worden uitgevoerd als het leggen, slijpen, coa-ten of reinigen van vloeren met benzine, onderhoud van vloeren (spray, boenwas).

!27 Installatie - voor de installateur WAARSCHUWING verbrandingDelen van het toestel kunnen zeer heet worden en brandwonden veroorzaken. Als er kinderen en hulp- behoevenden aanwezig zijn, is extra voorzichtigheid geboden. WAARSCHUWING verbranding ◦ Plaats geen objecten op het toestel. ◦ Plaats geen objecten tegen het toestel. ◦ Steek geen voorwerpen tussen het toestel en de wand.

• Plaats in de onmiddellijke nabijheid van het toe- stel evenmin brandbare, ontvlambare of warm-te-isolerende objecten of stoffen, zoals was-goed, dekens, tijdschriften, blikken boenwas of benzine, spuitbussen en dergelijke. Toestel niet afdekkenZelfs lokaal afdekken, bijv. met een handdoek, kan tot oververhitting en beschadiging van het verwar-mingselement leiden. ◦ Dek het toestel niet af. ◦ Kleef niets op het toestel (bijv. decoratiefolie, post-its).

Materiële schadeHoud rekening met de minimumafstanden (zie hoofd-stuk "Technische gegevens/Minimumafstanden").

Materiële schadeAls de ESG-plaat of andere componenten van het toestel beschadigd zijn, mag het toestel niet in wer-king worden gesteld.

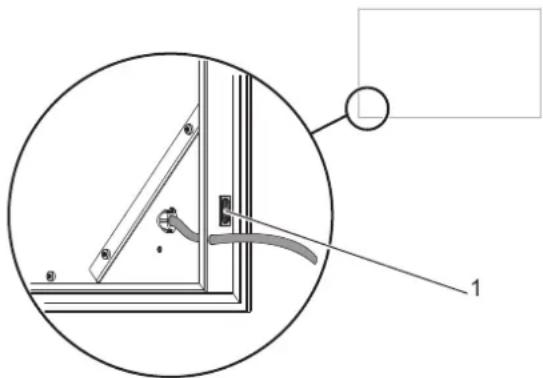

Zie het typeplaatje op het toestel. Het typeplaatje bevindt zich aan de buitenzijde van het toestel nabij de werk-schakelaar.

3. Toestelbeschrijving

Het toestel is een aan de muur bevestigde, elektrisch verwarmde plaat van eenlaagsveiligheidsglas (ESG).Op de achterzijde van de ESG-plaat is een verwarmings-mat gekleefd, die de ESG-plaat gelijkmatig opwarmt.De in de ESG-plaat opgeslagen warmte wordt in de vorm van infrarode straling afgegeven. Op die manier worden op gelijkmatige wijze personen en voorwerpen in de ruim-te verwarmd zonder luchtwervelingen. Info Plaats geen voorwerpen tussen het toestel en de te verwarmen personen. Daardoor zouden de voorwer- pen verwarmd worden en niet de personen.

Materiële schadeAls de ESG-plaat beschadigd is, mag het toestel niet in werking gesteld worden.De voorzijde van het toestel is gemaakt van 6 mm dik ESG-glas.Bij beschadiging barst het ESG-glas in vele kleine stuk-ken met stompe randen, zodat het gevaar op letsels tot een minimum beperkt blijft. Bij een uiterst klein aandeel kan ESG ook zonder externe invloeden spontaan breken. ◦ Vermijd elke belasting van de ESG-plaat, bijvoor-beeld doordat personen of voorwerpen tegen de ESG-plaat leunen. ◦ Let er bij de keuze van de montagelocatie op dat er bij een spontane breuk geen personen of voorwer-pen schade kunnen oplopen. Info Ruw spiegelglas en gegoten glas zijn onderworpen aan een individueel fabricageproces. Kogel- of lijn-vormige insluitingen en belvorming door rolwisse-ling en patroonverschuiving zijn niet uit te sluiten en vormen dus geen kwaliteitsgebrek.

VOORZICHTIG verbrandingVermijd bij het bedienen van de werkschakelaar elk contact met de eventueel hete ESG-plaat. Info Afhankelijk van de grootte en de uitvoering van het toestel kan het enige tijd duren tot het toestel zijn bedrijfstemperatuur heeft bereikt. Info Bij de eerste ingebruikname kan er kortstondig geu-rontwikkeling optreden. » Zorg voor voldoende ventilatie van de ruimte (zet bijvoorbeeld een klapraam open).De werkschakelaar zit aan de buitenkant van het toestel.D000005594311 Werkschakelaar » Schakel het toestel met de werkschakelaar in of uit.Als de bedrijfstemperatuur is bereikt, verwarmt het toestel constant met circa 100 °C.U kunt het toestel optioneel gebruiken met een op de wand gemonteerde kamerthermostaat. » Houd rekening met de bedienings- en installatie-handleiding van de aangesloten kamerthermostaat.

5. Reiniging en onderhoud

• Reinig het toestel in afgekoelde toestand met een vochtige doek en eventueel in de handel verkrijgbare glasreiniger. ◦ Gebruik geen schurende of bijtende reinigings- en verzorgingsmiddelen.28 Bediening - installatie

6. Problemen verhelpen

Probleem Oorzaak OplossingHet toestel warmt niet op.Zekering of aardlek-schakelaar geacti-veerd. Controleer de bijbehorende zekeringen en de aardlek-schakelaar. Verhelp de oorzaak.

Oververhitting. De veiligheidstempera-tuurbegrenzer is geac-tiveerd.Verhelp de oorzaak. Na enke-le minuten afkoeltijd gaat het toestel weer in werking.Waarschuw de installateur als u de oorzaak zelf niet kunt verhelpen. Om u nog sneller en beter te kunnen helpen deelt u hem het nummer op het typeplaatje mee (000000-0000-000000). INSTALLATIE

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwaliceerde instal-lateur uitgevoerd worden.7.1 Algemene veiligheidsaanwijzingen ◦ Wij waarborgen de goede werking en de bedrijfsze-kerheid uitsluitend bij gebruik van originele onderde-len en vervangingsonderdelen voor het toestel. ◦ Bevestig het toestel tegen een loodrechte wand die bestand is tegen een temperatuur van minstens 90 °C.

• Houd de minimale afstanden tot aangrenzende ob- jecten aan (voor minimumafstanden zie hoofdstuk "Technische gegevens/Minimumafstanden"). ◦ Plaats het toestel niet direct onder een stopcontact. ◦ Kies de montagelocatie dusdanig dat er op het wandoppervlak dat door het toestel wordt afgedekt, geen aansluitdozen geïnstalleerd zijn. ◦ Als het verwarmingstoestel wordt geïnstalleerd in ruimten met een badkuip en/of douche, houd dan rekening met de veiligheidszone volgens VDE 0100 deel 701 en met de informatie op het typeplaatje van het toestel. De aansluitdoos op het net mag daarbij niet in de veiligheidszones 1 en 2 worden geplaatst. ◦ Plaats het toestel zo, dat schakel- en regelinrichtin-gen niet kunnen worden aangeraakt door een per-soon die in bad zit of onder de douche staat. ◦ Dimensioneer alle componenten voor het nominaal verbruik van het toestel. ◦ Let er bij de keuze van de montagelocatie op dat er bij een spontane breuk van de ESG-plaat geen per-sonen of voorwerpen beschadigd kunnen raken.7.2 Voorschriften, normen en bepalingen Info Neem alle nationale en regionale voorschriften en bepalingen in acht.

8. Toestelbeschrijving

8.1 Inhoud van het pakketBij het toestel wordt het volgende geleverd: ◦ 1 montagebeugel ◦ GH 300, GH 500: 1 wandconsole ◦ GH 700, GH 900: 2 wandconsoles8.2 Toebehoren ◦ Kamerthermostaat (optioneel)

Materiële schade Houd rekening met de minimumafstanden (zie hoofd- stuk "Technische gegevens/Minimumafstanden").

Materiële schadeHet toestel is niet geschikt voor plafondmontage of montage aan schuine vlakken. ◦ Het toestel is uitsluitend bedoeld voor vaste wandmontage. ◦ Let erop dat de wand voldoende draagvermogen heeft.

• U kunt het toestel in elke ruimte monteren. In badka- mers mag u het toestel alleen in veiligheidszone 2 of hoger monteren.9.2 Wandmontage Info U kunt het toestel zowel verticaal als horizontaal monteren. De positie van de werkschakelaar fungeert als oriën- tatiehulp voor de correcte oriëntatie van het toestel: ◦ Bij montage in verticale richting bevindt de werkschakelaar zich aan de onderzijde van het toestel. ◦ Bij montage in horizontale richting bevindt de werkschakelaar zich aan de linker buitenkant van het toestel, gezien vanaf de voorzijde.9.2 .1 WandconsoleGH 300, GH 500:Bij het toestel is een wandconsole geleverd. ◦ De wandconsole dient voor de montage in verticale of horizontale richting.GH 700, GH 900:Bij het toestel zijn twee wandconsoles van verschillende lengte geleverd. ◦ De korte wandconsole dient voor de montage in ver-ticale richting. ◦ De lange wandconsole dient voor de montage in ho-rizontale richting.29 Installatie - voor de installateur

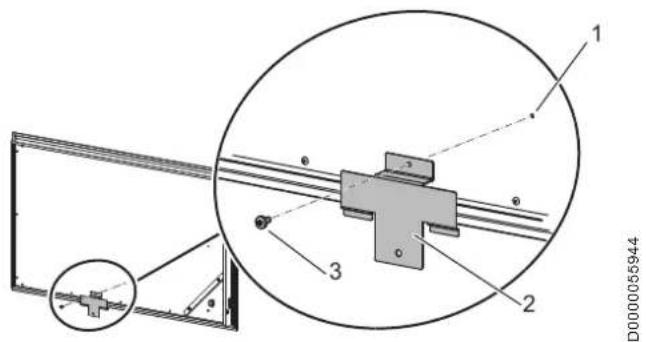

Om te voorkomen dat het op de wand bevestigde toestel verschoven of gekanteld wordt, is een montagebeugel bij het toestel geleverd. Aan de achterzijde van het toestel zijn twee bevestigings- gaten voor de montagebeugel voorzien. De bevestigings- gaten zijn telkens voorzien van een bevestigingsschroef voor de montagebeugel. D0000055944

1 voorgestanst bevestigingsgat 2 Montagebeugel 3 Bevestigingsschroef

• Wanneer u het toestel in horizontale richting mon- teert, bevestigt u de montagebeugel aan de lange zijde van het toestel.

• Wanneer u het toestel in verticale richting monteert, bevestigt u de montagebeugel aan de korte zijde van het toestel.

9.2.3 Montage van de wandconsole

Info De wandconsole fungeert als boorsjabloon om de bevestigingsgaten te markeren. » Bevestig de wandconsole via telkens een hori- zontaal en een verticaal slobgat aan de monta- gewand. Info De schroeven en pluggen voor de wandbevestiging zijn niet meegeleverd. » Gebruik alleen geschikt bevestigingsmateriaal.

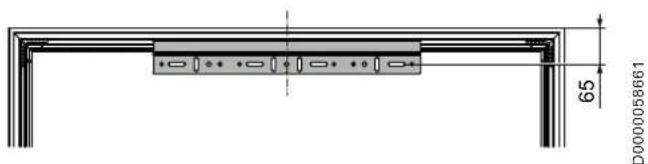

D0000058661 » Bepaal de positie van het toestel. Markeer het mid- delpunt van de bovenzijde van het toestel op de montagewand. » Markeer, uitgaand van het middelpunt van de boven- zijde van het toestel, de bevestigingsgaten voor de wandconsole op de montagewand. » Boor de bevestigingsgaten voor de wandconsole. » Bevestig de wandconsole op de montagewand. » Regel de positie van de wandconsole bij tot ze per- fect horizontaal staat. Dankzij het horizontale en ver- ticale slobgat in de wandconsole kan het verloop van de bevestigingsboring worden gecompenseerd.

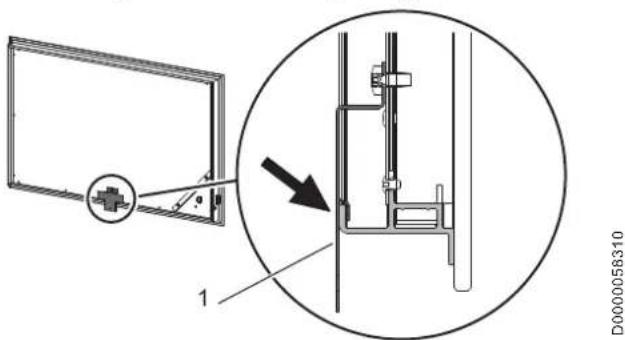

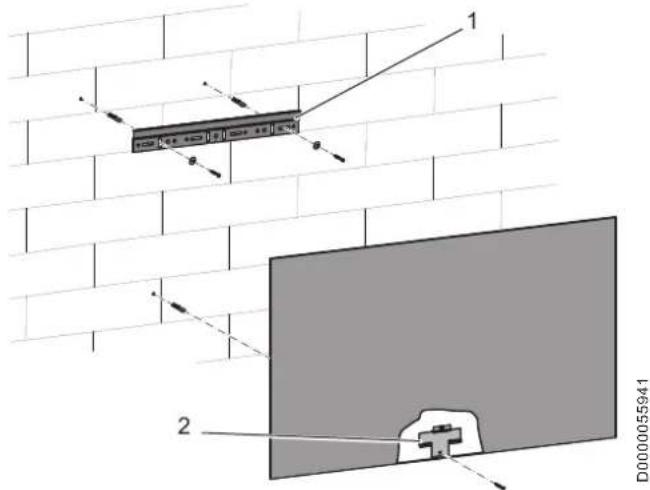

1 Montagebeugel » Bevestig de montagebeugel met de beschikbare be- vestigingsschroef op de achterkant van het toestel. D0000055941

Materiële schade Let erop dat de aansluitkabel niet gekneld of bescha- digd raakt wanneer u het toestel inhangt. Het is aan te bevelen de aansluitkabel voor de wand- montage volledig uit te trekken. » Hang het toestel in het midden op de wandconsole. » Markeer het bevestigingsgat voor de montagebeugel op de montagewand. » Neem het toestel van de wandconsole af. » Boor het bevestigingsgat voor de montagebeugel.

9.2.5 Het toestel inhangen

» Hang het toestel in het midden op de wandconsole. » Vergrendel het toestel door de montagebeugel vast te schroeven op de montagewand.30 Installatie - voor de installateur GARANTIE

9.3 Elektrische aansluiting

WAARSCHUWING elektrische schokVoer alle werkzaamheden voor elektriciteitsaanslui-tingen en montage uit conform de voorschriften.

Materiële schadeDe aangegeven spanning moet overeenkomen met de netspanning. » Houd rekening met de gegevens op het typepla- tje.

Materiële schadeHet toestel is niet geschikt voor vast geplaatste elek-triciteitskabels. » Sluit het toestel aan op een geschikte toeste-laansluitdoos. Info De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onder-deel en door een installateur die daartoe door de fabrikant gemachtigd is.Het toestel wordt stekkerklaar geleverd. De volgende elektrische aansluitingen zijn mogelijk:GH 300-900Aansluiting op een vrij toegankelijk, geaard stop-contact met overeenkomstige stekker Vaste aansluiting aan een contactdoos met aar- ding

9.3.1 Aansluiting op een geaard stopcontact » Steek de netstekker van het toestel in een geschikt geaard stopcontact.

Info U kunt de overtollige aansluitkabel terugschuiven in de holle ruimte tussen de achterkant van het toestel en de montagewand.9.3.2 Vaste aansluiting WAARSCHUWING elektrische schokBij een vaste aansluiting moet het toestel met een afstand van ten minste 3 mm op alle polen van het stroomnet kunnen worden losgekoppeld.

Materiële schade ◦ Kort de stroomkabel zo in, dat hij direct naar de toestelaansluitdoos loopt. ◦ Zorg er bij het inkorten van de stroomkabel voor dat het toestel nog probleemloos van de monta-gewand kan worden afgenomen. » Kort de netaansluitkabel af door de stekker af te snijden. » Sluit de stroomkabel aan op een geschikte toestelaansluitdoos.

» Leg aan de gebruiker uit hoe het toestel werkt. Schenk daarbij vooral aandacht aan de veiligheidsaanwijzingen. » Geef de bedienings- en installatiehandleiding aan de nieuwe gebruiker.

Het toestel bevat geen onderdelen die onderhoud vergen.

12. Technische gegevens

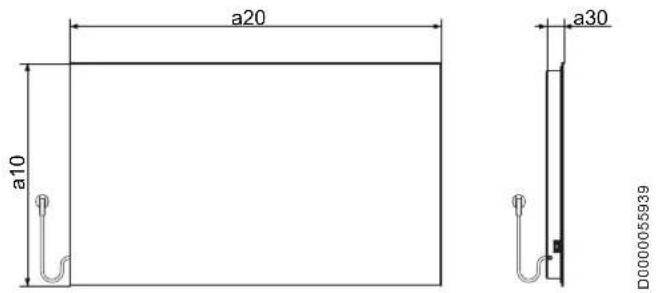

12 .1 Afmetingen en aansluitingen a20 a10 a30 D0000055939 GH 300 GH 500 GH 700 GH 900 a10 Toestel Hoogte mm 600 600 600 600 a20 Toestel Breedte mm 600 1000 1400 1800 a30 Toestel Diepte mm 49 49 49 49

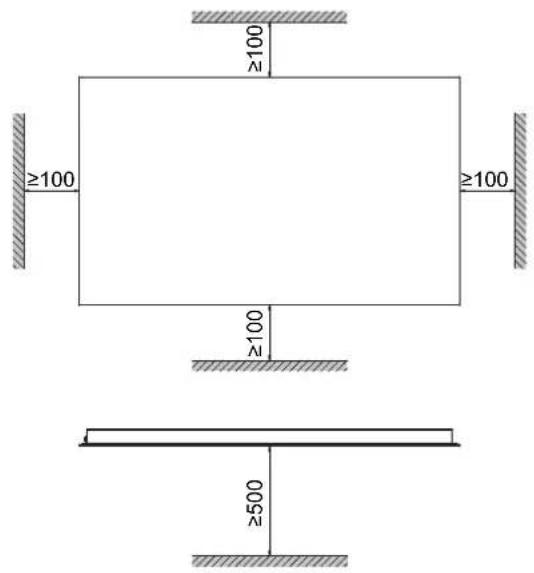

12.2 Minimumafstanden

≥100 ≥100 ≥100 ≥500 ≥100 D000005594031 Installatie - voor de installateur Garantie Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaat- schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch- termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend. Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht. Milieu en recycling Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de natio- nale voorschriften.

Elektrische gegevens aansluitvermogen kW 0,28 0,47 0,66 0,85 0,28 0,47 0,66 0,85 0,28 0,45 0,635 0,82 netaansluiting
