Inhaltsverzeichnis

Aansluitschakelschema 3

Kort en bondig 49

Tijd instellen 49
Laadmodel instellen 49

1. Gebruiksaanwijzing 50

1.1 Apparaatbeschrijving 50
1.2 Bediening 51
1.3 Wat te doe n als... 51
1.5 Testfunctie 56
1.6 Zelftest besturing 57

1. Montage-instructies 58

2.1 Voorschriften en bepalingen 58
2.2 Technische gegevens 58

2.3 Montage 58

2.3.1 Besturing 58
2.3.2 Elektrische aansluiting 59

3.Garantine 62

3.1 Milieu en recycling 62

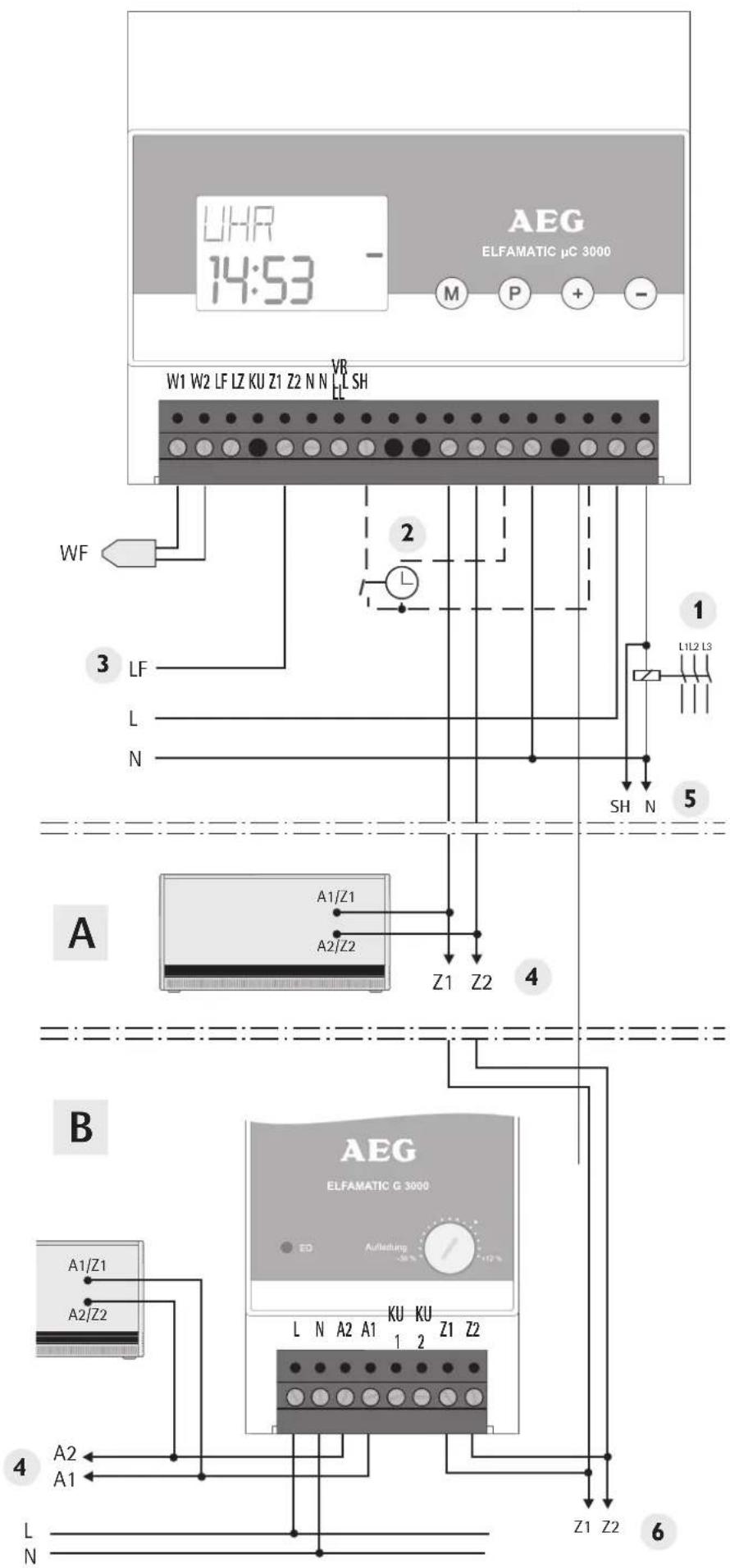

A Einzelanlage ohne Gruppensteuergerät
B Zentralanlage mit Gruppensteuergerät
1 Ladeschütz
Schaltuhr für mögliche Absenkung
3 EVU-Freigabesignal und Laufzeitsteuerung
4 zu weiteren Wärmespeichern
5 zu weiteren Ladeschützen
6 zu weiteren Gruppensteuergeräten
A Single system without group control unit
B Central system with group control unit
1 Charging contactor
Time switch for possible reduction
3 Release signal from power supply company, and operating time control
4 To further storage heaters
5 To further charging contactors
6 To further group control units
A Installation individuelle sans apparéil de commande de groupe
B Installation centralisée avec apparéil de commande de groupe
1 Disjoncteur d'accumulation
2 Horloge programmable pour abaisissement eventuel
3 Signal de libération de la société de distribution de l'électricité et commande de temps de marche
4 vers d'autres accumulateurs de chaleur
5 vers d'autres disjoncteurs d'accumulation
6 vers d'autres apparciels de commande de groupe
A Losse installatie zonder groepsstuarapparaat
B Centrale installment met groepsstuurapparaat
1 Laadbescherming
2 Schakelklok voor een möglich denalen
3 EVU-vrijgavesignaal en looptijdbesturing
4aar verdere warmteaccumulatoren
5aar verdere laadbeschemmingen
6aar verdere groepsbesturingsapparaten

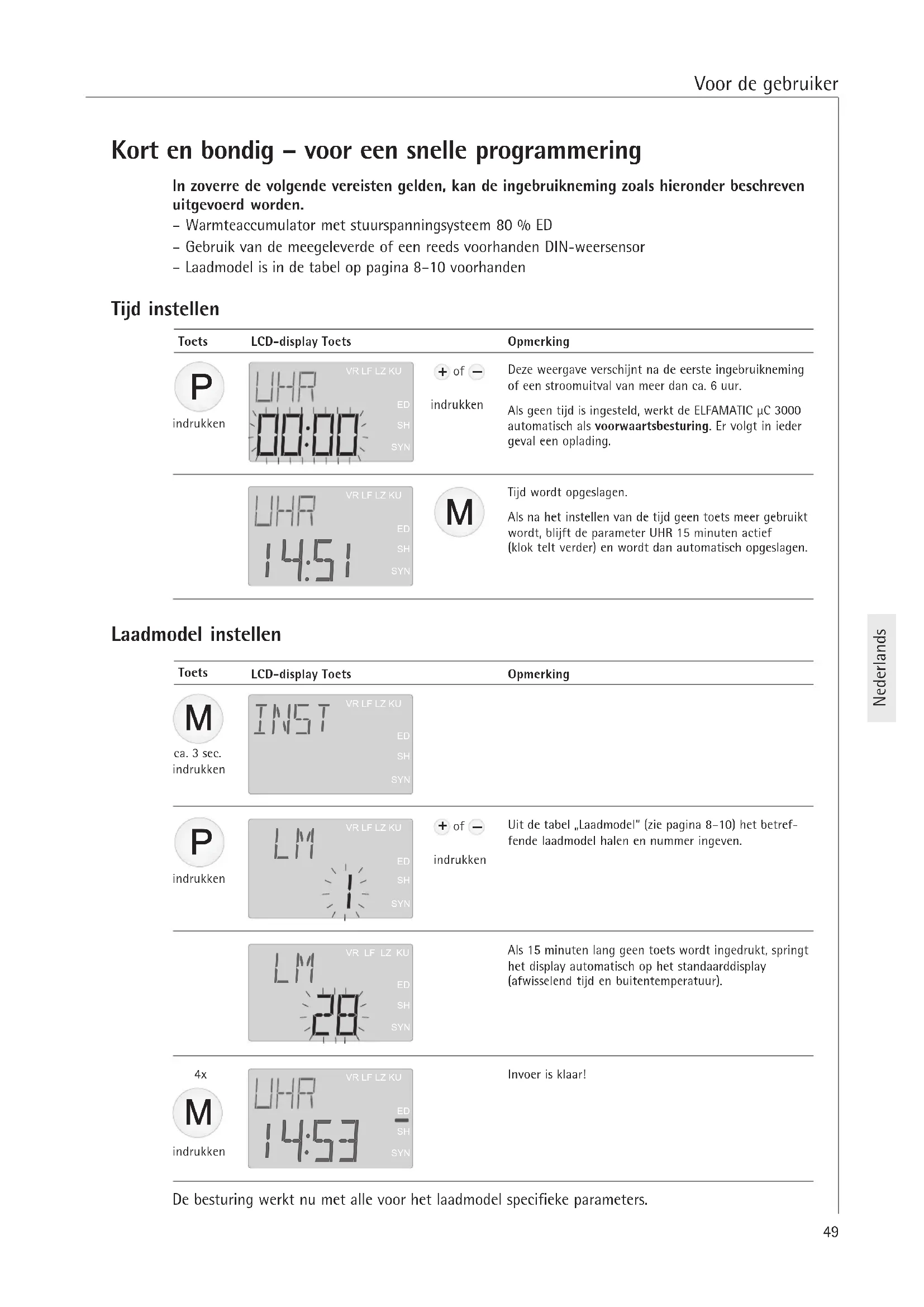

Kort en bondig - voor een snelle programmering

In zoverre de volgende vereisten gelden, kan de ingebruikneming zoals hieronder beschreiben uitgevoerd worden.

• Warmte accumulator met stuurspanningsystem 80% ED
• Gebruik van de meegeleverde of een reeds voorhanden DIN-weersensor
• Laadmodel is in de babel op pagina 8-10 voorhanden

Tijd instellen

Toets	LCD-display Toets		Opmerking
indrukken	UR LFL Z KU UR HR ED SH SYN	+ of - indrukken	Deze weergave verschijnt na de eerste ingebruikneming of een stroomuitval van meer dan ca. 6 uur. Als geenijd is ingesteld, werkde ELFAMATIC μC 3000 automatisch als voorwaartsbesturing. Er volgt in ieder geval een oplading.
	UR LFL Z KU UR HR ED SH SYN	M	Tijd worden opgeslagen. Als na het instellen van deijd geen toetsmeer gezubukt worden, blijft de parameter UHR 15 minuten actief (klok teelt verder) en worden dan automatisch opgeslagen.

Laadmodel instellen

Toets	LCD-display Toets	Opmerking
M ca. 3 sec. indrukken	INST VR LF LZ KU ED SH SYN
P indrukken	LM VR LF LZ KU ED SH SYN	+ of - indrukken	Uit de tabel „Laadmodel" (zie paginga 8-10) het betref- fende laadmodel halen en nummer ingeven.
	LM VR LF LZ KU ED SH SYN		Als 15 minuten lang geen toets worden ingedrukt, springt het display automatisch op het standarddisplay (afwisselendrijk en buitentemperatuur).
4x M indrukken	UHR VR LE LZ KU 14:53 ED SH SYN	Invoer is klaar!

De besturing werknt nu met alle voor het laadmodel specifieke parameters.

1. Gebruiksaanwijzing

1.1 Apparaatbeschrijving

De oplaadbesturing ELFAMATIC C 3000 berekent steeds de juiste warmtevoorraad van de warmteaccumulator.

Daar bij worden rekening gehonden met de tendens van de buitentemperatuur en de tariefgegevens van de betreffende energieleverancier.

De ELFAMATIC C 3000 beschikt over een verlicht LCD-display.

Hier worden in de normale modus afwisselede ingestelde tijd (bij uitgeschakelde autosynchronisatie de duur) en de gemeten buitensensortemperatuur alsmede na het indrukken van de betreffende toetsen alle bedrijfstoestanden weergegeven.

In de normale modus is de achtergrondverlichting uitgeschakeld, worden echter zodra een van de toetsen M, P + of - ingedrukt worden, geactiveerd en worden na 10 seconden zonder gebruik van toetsen weeer uitgeschakeld.

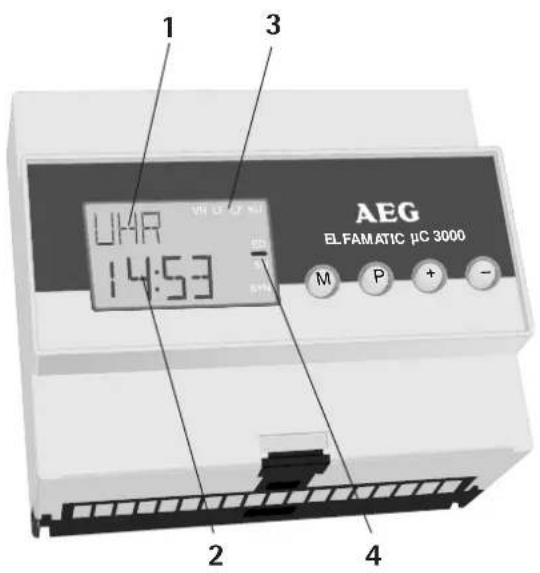

LCD-display:

1 Actieve parameters
2 Actuele parameterwaarde
3 Statusweergave VR / LF / LZ / KU
4 Statusweergave ED / SH / SYN

Tasten:

M Menukeuze
P Parameterkeuze
+ Wijzigenvan parameters

1.2 Bediening

Tijdens het normale gebruik konnen de tijd en de hoogte van het opladen van de accumulator verandered of ingesteld worden.

Wijzigien/instellen van de tijd ...

Toets	LCD-display	Toets	Toets	Opmerking
Pindrukken	UHR VRLF LZKU ED SH SYN	+ of - indrukken	P 2x indrukken	Als de toets ingedrukt blijft, worden op snel zoeken omgeschakeld. Na 15 minuten+zonder gebruik van toetsen worden de ingesteldearend automaticisch overgenomen en de achtergrundverlichtingogaat uit.

Wijzigen van het opladen van de accumulator ...

Toets	LCD-display	Toets	Toets	Opmerking
2x indrukken	+/- PR LEL ZKU ED SH SYN	+ of - indrukken	P indrukken	De basisoplading van alle aan de ELFAMATIC μC 3000 aangesloten warmteaccumulatoren kan in dit menu maar behoefte met +/-4 °C veranderd worden. Daar bij komt 1°C met ca. 3,5%meer/minder oplading overeen (max. +/-15%). De verandering van de laadhoeveelheid mag alleen inkleine stappen uilgevoerd worden (0,5-1 °C),ompdat de wijziging pas de volgende dag merkbaar is.

Stroomuitval

Bij stroomuitval bedraagt de energiereserve voor de klok ca. 6 uur. De ingestelde parameters (bijv. laadmodel) zijn permanent opgeslagen.

Als de stroom langer dan 6 pau uittvalt, staat de klok na het inschakelen weeop 00:00 en knippert tot de tijd worden veranderd (zie boven).

Zomer-/wintertijd

Afwijkingen op het display van de werkelijkteijd van ca. 1aar hebben geen gevolgen voor de functies van de ELFAMATIC C 3000.

1.3 Wat te doen als . . .

Op het display verschijnt afwisseelend de aanuiding "FU" (sensoronderbreking) of "FS" (sensorkortsluiting) bij deijd!

De weersensor en/of de gekozen instelling van de weersensor要去 door een technicus worden gecontroleerd!

1.4 Ingebruikneming

1. Basisinstallingen

Laadmodel en weersensor staan in de betreffende lijst

De wijzigingen in de diverse parameters worden direct na ingave overgenomen. Als er na een verandering - ongeacht bij welke parameter - gedurende 15 minuten geen toets worden ingedrukt, springt het display automatisch op de standardweergave (afwisselevantijd en buitentemperatuur).

Toets	LCD-display Toets		Opmerking
Pindrukken	UHR09:16	+ of - indrukken	Als geenijd is ingesteld, werkdt de ELFAMATIC μC 3000 au-tomatisch als voorwaartsbesturing. Er worden in ieder geval opgeladen.Als dearend opnieuw worden ingesteld,werkde besturing om een correcte autosynchronisatie te garanderen tot de volgende hoofdvrijgave in de vooruitbesturingsmodus.
Mca. 3 sec.indrukken	INSTVRLF LZKUEDSHSYN
Pindrukken	LMVRLF LZKUEDSHSYN	+ of - indrukken	Laadmodel - uit de „laadmodellijst" (pageina 8-10) het be-treffende laadmodel zoeken en nummer ingeven.
Pindrukken	EISVRLF LZKUEDSHSYN	+ of - indrukken	ED-systeel - ingave van het ED-systeel van dewarmteaccumulator van 30-100 % of „EL" voor elektronische oplaadregelaar.Bij十几年e accumulatoraten van AEG is het af fabriek ingestelde ED-systeel voor 80% correct.
Pindrukken	WFVRLF LZKUEDSHSYN	+ of - indrukken	Weersensor - uit de „weersensorlijst" (zie onder) de be-treffende weersensor halen en sensorcode ingeven.Als de in de accumulator voorhanden weersensor Niet in de weersensorlijst staat, moet de meegleverde DIN- weersensor gezruikt worden (sensorcode „1").
M4xindrukken	UHR14:53		De parametrering van de besturing is klaar.De E1-waarde (menu SONY)要去 eventuele naargelang standardwaarde buitentemperatuur c.q. de E2-waarde naargelang gebouwsoort aangepast worden (zie pagina 53).

Weersensorlilst

Sensorcode Weerstand in Ohm bij temperatuur20 °C 10 °C 0 °C -10 °C -15 °C
Standaardsensor volgens DIN (AEG) 1 2432 3657 5641 8945 11390
Schlüter, AEG (oude WF, W1-W4 met adapter)	2	2000	3255	5490	9633	12970
ACEC	3	2200	3295	5000	7695	9600
AEG (alleen W1/W4 aansluiten)	4	1800	2867	4600	7443	9500
Frensch, Gräblin, ACEC	5	2000	2991	4608	7335	9380
MALAG	6 1800	3138	5400	9210	12000
Siemens	7 1983	3147	5202	9641	14000
Siemens 2	8	2000	3166	5100	8370	10800
Witte (4-aderig), AEG (W1/W4)	9	1800	2867	4600	7443	9500
EM 3 of EMZ . . . (Stiebel Eltron besturing oud)	10	1128	1367	1619	1863	1976

2. Speciale instellingen

Laadmodel staat nicht in de lijst of parameters要去en veranderd worden

De wijzigingen in de diverse parameters worden direct na ingave overgenomen. Als er na een verandering - ongeacht bij welke parameter - gedurende 15 minuten geen toets worden ingedrukt, springt het display automatisch op de standardweergave (afwisselendijd en buitentemperatuur).

Functionering

De volgende bijzonderheden zijn belangrijk om de functionering van de ELFAMATIC C 3000 te begrijpen:

• De voor de berekening van het uitgangssignaal gebruikte temperatuur is Niet de actueel gemeten buitentemperatuur maar een gemiddelde waarde van het ogenblik met een tendenscomponent;
• De ELFAMATIC C 3000 werkst standard in de modus Autosynchronisatie, d.w.z. de loopwerksynchronisatie met de hoofdvrijgave vindt automatisch plaats rekening houdend met de actuèleijd. Het is daarmee Niet meer nodig het aantal uren sinds vrijgavebegin (looptijd) in te stellen. Bij de eerste ingebruikneming werkdt besturing tot aan het vasthouden van de eerste LF-hoofdvrijgave-impuls in de modus Voorwaartsbesturing, zodat een oplading plaatsvindt als in dezeijd een extra vrijgave volgt.
• Bij laadmodellen, waar bij bij. in het weekend een permanente vrijgave volgt (Powertherm), bepaalt de ELFAMATIC C 3000 uit de voorgaande vrijgavetijden de starttijden voor de hoofdvrijgave en extra vrijgave. Als de ELFAMATIC C 3000 pas op vrijdag in gebruik genomen worden, zDat er geen möglichkheid is de vrijgavetijden op te slaan, kan de synchronisatie tot maandagavond duren. Tijdens dezeijd werkdt de besturing in de modus Voorwaartsbesturing, zDat het opladen gegarandeerd worden.

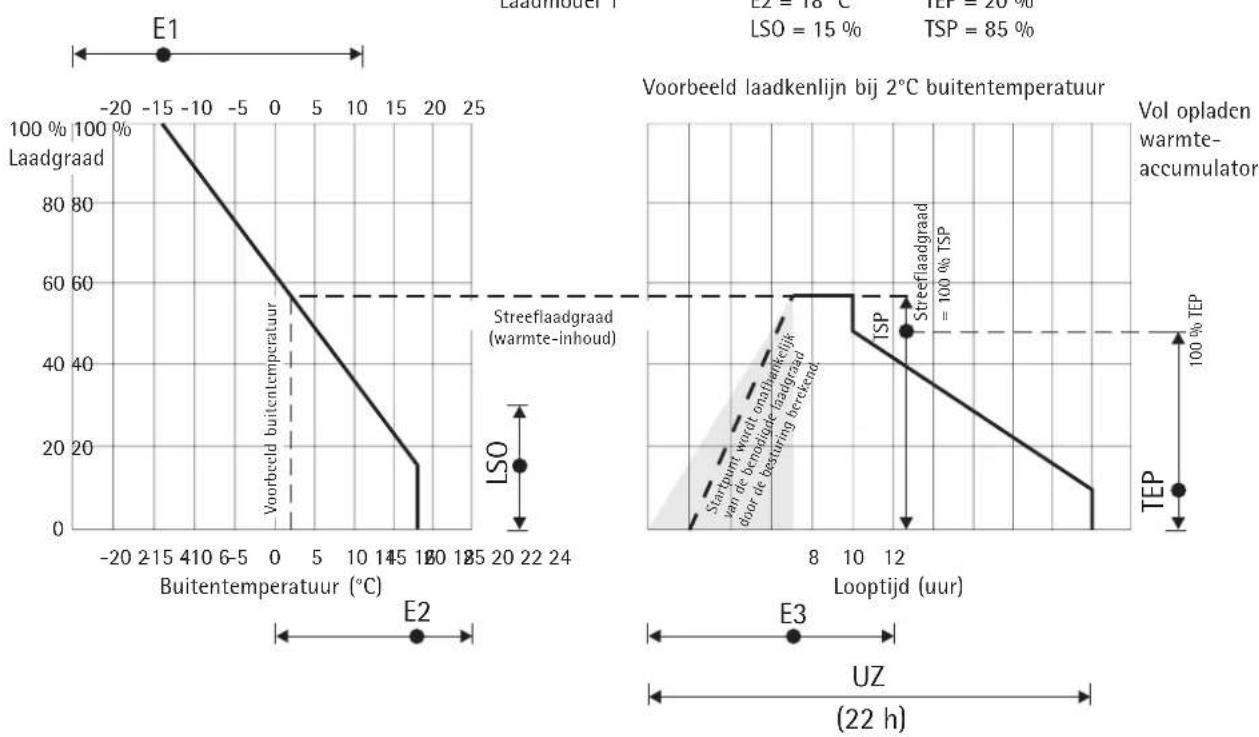

Samenwerken van de instellers bij de ELFAMATIC C3000

Toets	LCD-display Toets		Opmerking
M ca. 3 sec.	INST VRLFZKU ED SH SYN		INSTallatiemenu - na het activeren van dit menu要去en de parameters „E0S" en „UF" Zoals in de basisinstelleningen op pagina 51 beschreiben ingesteld worden. De parameter „LFi" kan op de aangegeven waarde blijven staan. (na ingave op toets M drukken)
M	SONO VRLFZKU ED SH SYN		SONO Speciale instellingen

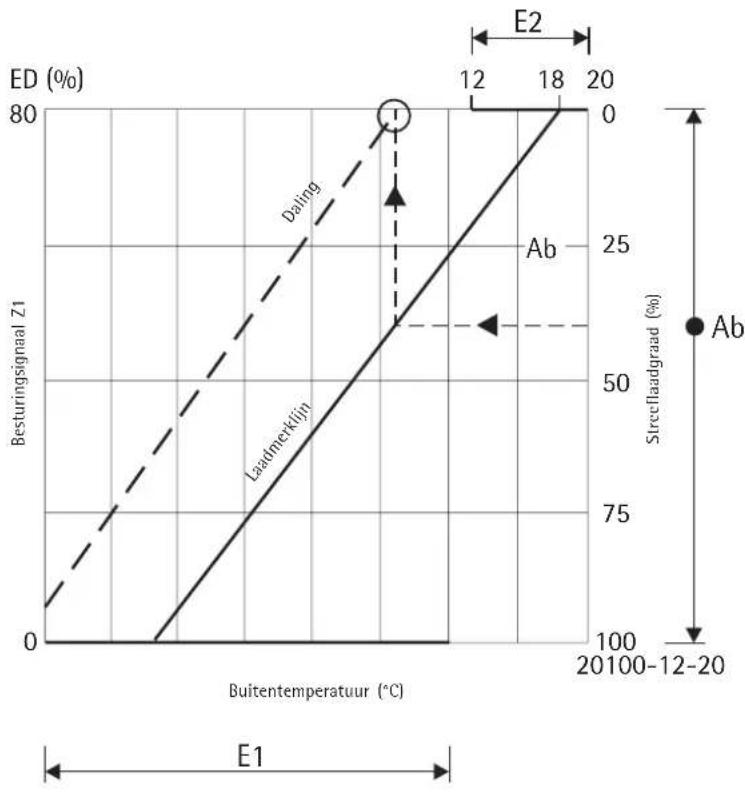

P	E1 14°C SYN		+ of - Vol opgeladen - volgens de volgende formule berekende buitentemperatuur waar bij de accumulator—helemaal opgeladen wordt. Instelbereik: -25 tot 11 °C E1 = ∅R - tF tF + tZF (∅R - ∅a) ∅R=Streefkamertemperatuur ∅a= Standaardbuitentemperatuur volgens DIN 4701 tF = Vrijgaveduur tZF = Extra vrijgaveduur
P	E2 18°C SYN		+ of - Laadbegin - de buitentemperatuur waar bij het opladen van de accumulator要去 beginnen (waarde要去 minstens 6 °C boven de E1-waarde liggen). Fabrieksinstelling 18 °C
P	L50 VRLFZKU ED SH SYN		+ of - Sommerlogica - tot deze waarde wordt na het overschrijden van E2 minstens opgladen. Instelbereik: 0 tot 30 %
P	E3 7h		+ of - Daaltijd - afhankelijk van het besturingstype. Instelbereik: 0 tot 12 uur Vooruitbesturing E3 = 0 Gespreide besturing E3 = hoofdvrijgave-uren / 2 (bijv. 8 uur/2 = 4 uur) Achteruitbesturing E3 = hoofdvrijgave-uren - 1 uur (bijv. 8 uur/-1 = 7 uur)
P	TEP VRLFZKU ED SH SYN		+ of - Minimumlaadsokkel - eindpunt van de dagkenlijn in % van de dagstartwaarde, komt overeen met de restlading die de accumulator aan het eind van de dagkenlijn heeft.. Instelbereik: 0 tot 60 %
P	T5P VRLFZKU ED SH SYN		+ of - Dagstartwaarde in % van de streefaadgraad. Hierdoor kan de nieuwe daglading gereduccerd worden. Instelbereik: 0 tot 100 %
P	FB VRLFZKU ED SH SYN		+ of - Oplaadreducing in % van de streeftlaadgraad bij aansturing van klem KU, bijv. voor vakantieschakeling: gereduceerde oplading:tijdens afwezigheid. Instelbereik: 0 tot 100 %
P	L2 VRLFZKU ED SH SYN		+ of - Omlooptijd tjdelement - meestal 22 uur. Is afhankelijk van het laadmodel van de EVU's.
Toets	LCD-display Toets		Opmerking
P	VR LF LZ KU E0 SH SYN	+ of -	Vasthouden in uren na NT-vrijgave. Omschakeling op loopwerkspanning van LF maar L.
P	TGU IOH	+ of -	Omschakeltijdstip van nacht- op dagmerklijn. Instelbereik: 6 tot 20 uur
P	ST: R VR LF LZ KU ED SH SYN	+ of -	Besturingstype: R = Achterwaartsbesturing S = Gespreide besturing U7 = Voorwaartsbesturing met glijdende dagmerklijk MU = Neckarwerke V = Voorwaartsbesturing
P	TVR NEIN	+ of -	Vorwärtssteuerung am Tag JR: (Ja) Aansturing van klem VR zorgt voor het onderdukken van de dagmerklijk. MEIN: (Neen) Klem VR na omschakelen op dagmerklijk (N/T) niet actief.
P	STU1 NEIN	+ of -	Stuursignaalonderdrukking overdag - als „E1 S = Ja" en geen extra vrijgave gegeven worden (buitentemperatuur > E1 S).
P	STU2 NEIN	+ of -	Stuursignaalonderdrukking AT>E2 - als de buitentemperatuur groter dan de E2-waarde is.
P	E1 S ED SH SYN	+ of -	Met deze instelling kan een新模式 overdag voorkomen worden als de buitentemperatuur hoger dan de ingestelde E1 S- waarde is. Als hier op „JR" geschakeld worden, kan eerst de E1 S-waarde ingegeven worden, bij „MEIN" springt het display� volgende parameter.
	P	VR LF LZ KU ED SH SYN	+ oder - Instellen van de gewenste buitentemperatuur van waaraf lately opladen overdag voorkomen要去 worden.
P	LF BH	+ of -	Hoofdvrijgave-uren
P	LZ OH	+ of -	Extra vrijgave-uren
P	VR LF LZ KU SYNC ED SH SYN	+ of -	Belangrijke parameters voor de synchronisatie! RS = Autosyschronisatie. De besturing synchroniseert zich zichstandig met de laadvrijgave, als de hoofdvrijgave later dan in de parameter „S LF" komt. PO = Powertherm laadsysteme. De besturing synchroniseert zich zichstandig met de laadvrijgave en simuleert bij permanent aangehouden LF gedurende 48 uur intern een onderbreking van de laadvrijgave tot de weiterligende 24aar vastgestelde tijdstippen. LF = Synchronisatie met de laadvrijgave. De besturing synchroniseert zich met het laadvrijgavesignaal. Bij de keuze „LF" moet inplaats van deijd in het gebruikersmenu het,aantal uren ingesteld worden dat sinds laadvrijgave versteken is (hierbij verandert het display in de normale modus van UHR/AF in LA/AF).
P	VR LF LZ KU ED SH SYN	+ of -	Tijd waarop op z'n vroegt de hoofdvrijgavekomt Opgelet: Als bij bepaalde laadmodellen van de EVU'szerা nog een extra vrijgave verleend moet worden, moet de parameter „SLF" op eenijdstip na de extra vrijgave gezet worden, bijv.:Extra vrijgave vanaf 21aar tot 23aar - instellen van „SLF" op minstens 22.
P	VR LF LZ KU ED SH SYN	+ of -	De ingestelde parameters kunnen opgeslagen worden om deze na een eventuele aangebrachte, kortstandige parameterveranderingeer weep op te kunnen roepen. Om de ingestelde parameters op te slaan moet de toets + langer dan 3 seconden ingedrukt worden. De aldus opgeslagen parameters kunnen indien nodig door de toets - langer dan 3 seconden in te drukken weeper opgeroepen worden.
M 3x	URR 14:53 ED SH SYN		De besturing is nu met de hand ingesteld en klaar om te functioneren!
Fabrieksinstelling:			door tegelijkkertijd de - en + toets in het INST-menu langer dan 3 seconden in te drukken worden een reset maar de fabrieksinstelling uitgevoerd.

1.5 Testfunctie

In het menu TEST kan de warmteaccumulator getest worden.

Toets	LCD-display Toets		Opmerking
M ca. 3 sec.	INST VRL LF LZ KU ED SH SYN
M 2x	TEST VRL LF LZ KU ED SH SYN		TESTmenu
P 3x	LOT VIAL FZKU ED SH SYN	+ of -	Parameters voor het testen van de stuurleiding en de oplaadregelaar in de warmteaccumulatoren. RUS = geen functie (UIT) 0 % = Uitgave van eenstuursignaal voor laadonderdrukking 100 % = Uitgave van eenstuursignaal voor vol opladen
P	RF M VRL LF LZ KU ED SH SYN	+ of -	Weergave van de gemiddelde en voor de berekening van het opladen meebetrokken buitentemperatuur. Door tegelijkertijd en longer dan 3 seconden de toetsen + en - in te drukken worden de actueel gemeten buitentemperatuur in de accumulator overgenomen.
Alleen bij laadmodel Powertherm	P	LF VRL LF LZ KU ED SH SYN	Opgeslagen hoofdvrijgavetijd
	P	LZ VRL LF LZ KU ED SH SYN	Opgeslagen extra vrijgavetijd
M	UHR VRL LF LZ KU ED SH SYN

1.6 Zelftest besturing

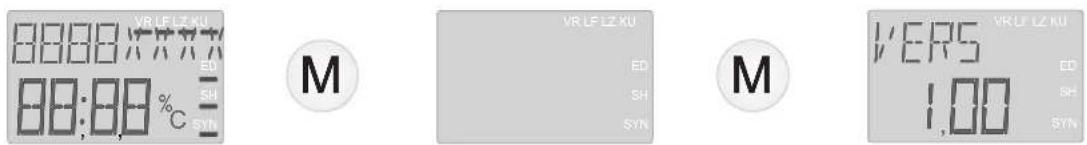

Om eenzfeltest te starten moet de ELFAMATIC C 3000 spanningsvrij geschakeld worden. Dan tegelijkkertijd de toetsen ^+ en - indrukken en waar bij de spanning weeinschakelen.

Segmenttest display Softwareversie

Toets	LCD-display Toets	Opmerking
M	EEP EEP OO	EEProm-geheugenversie
M	TAST TAST	P + of -
M	E/A E/A E/A E/A Buitentemperatuur	M 2x + of -

2. Montage-instructies

2.1 Voorschriften en bepalingen

• Montage en elektrische aansluiting要去en door een geschoold monteur onder inachtneming van deze montagehandleiding uitgevoerd worden.
• Alle elektrische aansluit- en installmentenkzaamheden dienen volgens de VDE-bepalingen (0100), de voorschriften van de betreffende elektriciteitmaatschappij alsmede de betreffende nationale en regionale voorschriften uitgevoerd te worden.
  Lees de bijsluiter in de apparaatverpakking!
  Lees het typeplaatje!

De aangegeven spanning moet met de netspanning overeenstemmen.

Nominale spanning 200-230 V +10 %	-15 % AC 50/60 Hz
Vermogensafgifte 3,0 VA
ED-systeem 30...100 % instelhaar, of „EL"
max. last Z1/Z2 - 300 W
Schakelvermogen SH 100 VA / cos φ 0.5
Apparaatzekering T 1,6 L 250 V
toegest. omgevingstemperatuur 0 °C tot +50 °C
Beschemsoort IP 20 (na montage)
Beschemklasse II (beschemisolatie)

DIN-weersensor:

Weerstandswaarden die pagina 52
Beschemsoort IP 54
Beschemklasse II
toegest. omgevingstemperatuur -40 °C tot +50 °C
Aansluitsnoer 2 x 0,75 mm	2, ca. 1,4 m lang (kabelenge tessen sensor en ELFAMATIC μC 3000 max. 30 m – anders afgeschermde kabeluitvoering)
Afmetingen	Ø 11,5 x 35 mm

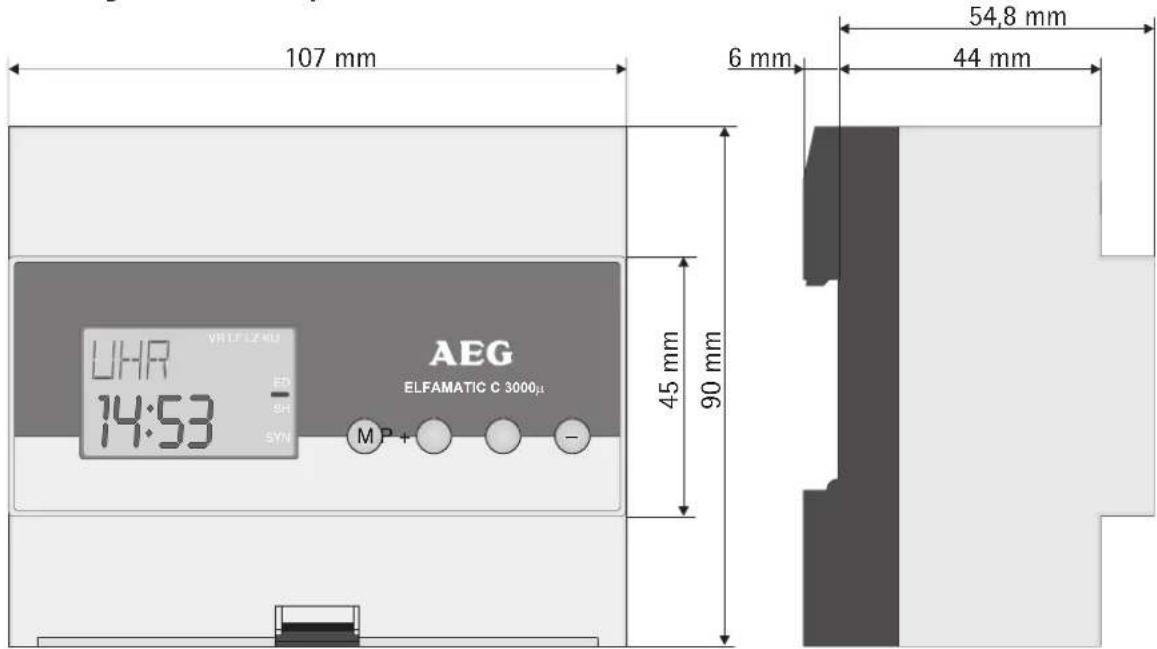

2.3 Montage

2.3.1 Besturing

De ELFAMATIC C3000 moet in de onderste rij van een stroomverdeler geplaatst worden, waar bij een afstand aan de zijkant van 1 Sl-automaatbreedte voorzien要去en.

Aan de aanrakingsbescherming volgens beschemklasse II is na inbouw van de ELFAMATIC C 3000 in een

• installmentkleinverderel volgens DIN of
• installatieverdeler volgens DIN

voldaan.

De ELFAMATIC C3000 bestaat uit een sukkel met aansluitklemmen voor railbevestiging alsmede het opsteekbare huis met de elektronica.

Om het huisbovendeel van de sokkel los te makeen要去 de onderste huisbevestiging met behulp van een schroevendraaier ontrendeld en het bovendeel eraf getrokken worden.

Bij de montage van het huisbovendeel op de sukkel moet deze spanningsvrijহn.

Vervangen door een voorhanden ELFAMATIC C 2100

Het apparaat要去 volgens het schakelschemaaangesloten worden.

Demontage

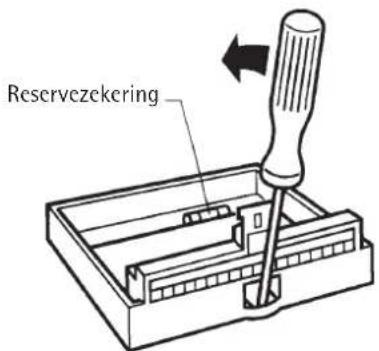

Voor demontage van de besturing het bovendeel van de sukkel losmaken (zoals hiervoor beschreven) en aansluitleidingen afklemmen.

Dan de sukkel zoals hierna aufgebeeld van de rails losmaken.

Sensor

De plaat van inbouw van de weersensor dient als regel volgens volgende criteria gekozen te worden:

• Montage volgens de volgende afbeelding;
  Hoogte minstens 2,5m boven het aardopppervlak;
• Bij voorkeur要去 de gebouwzijde gekozen worden waaraan de belangrijkste gebruiksvertrekken liggen (zo möglichk geen noordzijde);
  Voldoende afstand tot deuren, ramen, vensters, ventilatiekanalen etc.

De leiding:tussen sensor en besturingsapparaat要去 voor de netspanning geschikt+zijn.

2.3.2 Elektrische aansluiting

De klembezetting staat in de volgende tabel.

Voorcontrole

• Isolatiecontrole van alle leidingen (zonder verbruikers)

• Weerstandsmeting (draaiknop van de oplaadregelaar op de verwarmingsapparaten helemaal tot aanrechtter aanslag zetten)

• Op Z1 en Z2 van de ELFAMATIC C3000 .. R = 176 100k De gemeten waterd stand mag nicht kleiner zichn dan 176

• Op W1 en W2 van de ELFAMATIC C 3000:

Weersensor R = zietabelopagina52 Let op sensorcode-instell

• Netspanning inschakelen en+tussen L en N meten
  LF-vrijgave simuleren en spanning tussen LF en N meten
• Netspanning uitschakelen

Het huisbovendeel op de sokkel zetten.

Sensorinbouw

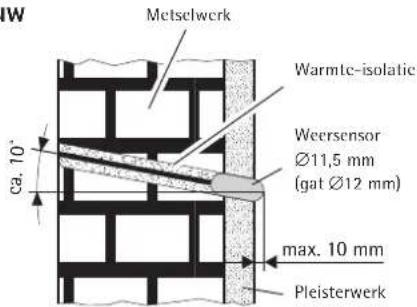

Normaal metselwerk of metselwerk met binnenisolatie: Sensorlichaam gelijk met pleisterwerk of max. 10mm uitstekend boven pleisterwerk.

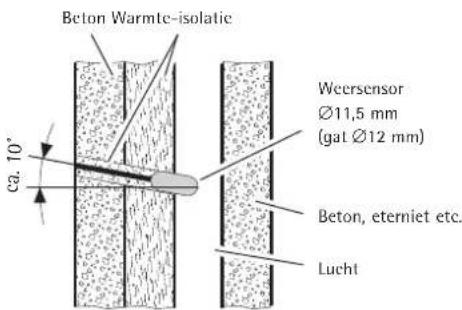

Voorgehangen en acheftergeventilerde facade: Sensorlicham zit tot de helft in het luchtkanaal.

Klemmen Verklaring

W1/W2 W1, W2: DIN-weersensor of weersensor volgens weersensorlijst op pagina 52

LF EVU-besturing hoofdvrijgave Op deze klem worden de gestuurde buitengeleider LF van de EVU gezet - daardoor worden het tijd element gestart (geldt Niet als NU [Neckarwerke] in de parameter „ST" ingesteld is)

LZ EVU-besturing extra vrijgave Wordt alleen bezet als aan de EVU een tweede bestuurde buitengeleider in de daglaadtijd ter beschikking staat, anders blijftDEXze klem vrij.

VR/LL Vooruit-/chteruitomschakeling: Looptijdbesturing als NW (Neckarwerke) in de parameter „ST" geprogrammeerd is.

KU KU = Merklijnomschakeling (daling met de in de parameter „Rb" ingestelde waarde)

Z1 Z1 = getakte besturingsleiding (L) Z2 Z2 = ongetakte besturingsleiding, met N verbonden; eendraadsbesturing möglich. Op deze klemmen zit het netspanningtaktsignaal. Klem Z2 is intern met klem N verbonden. De getakte buitenleider zit als besturingssignaal op klem Z1.

L Netspanning 200 - 230 V +10 % -15 %, AC 50 Hz. N Let er bij het aansluten van het apparaat op dat de buitenleider op klem L gezet worden.

SH SH = Laadbescherming (SH die aansluitschakelschema pagina 3)

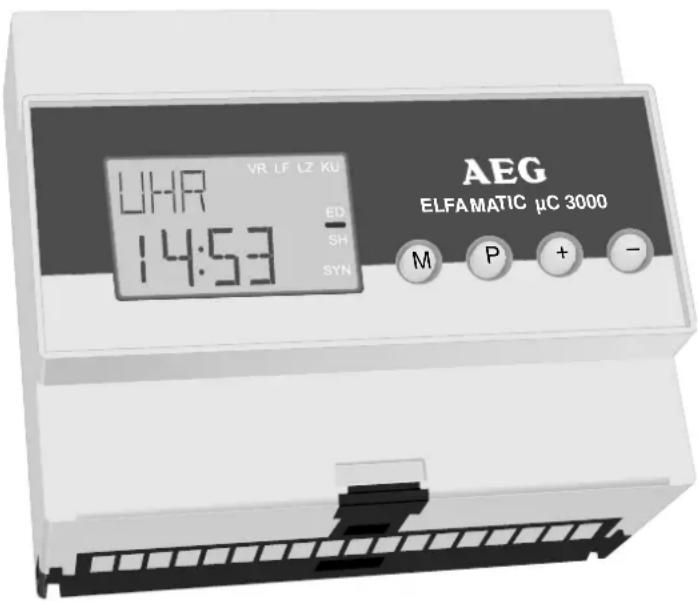

Afmetingen ELFAMATIC C3000

Daling van de oplading door aansturing van klem KU

3. Garantie

Aanssprak op garantie bestaat uitsluitend in het land waar het toestel gekocht is. U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.

De montage, de electrische installment, het onderhoud en de eerste inbedrijfname maguitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is Niet aansprakelijk voor defecte toestellen, welke Niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.

3.1 Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te zich. Verwijder de verpakking waarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.
