GEBRUIKSAANWIJZING C703IP.2 ELRO

Bedankt voor uw aankoop van de C703IP.2 netwerk camera. Om uw camera zo snel en gemakkelijk möglich te+kunnen gebruiken, raden wij u aan om deze gebruiksaanwijzing voor gebruik aandachtig door te nemen.

De afbeeldingen van deze gebruiksaanwijzing vindt u voorafgaand aan dit hoofdstuk.

smartwares safety & lighting b.v.	NL:0900-2088888 lokaal tarif
	BE:070-233031 lokaal tarif
	F:0825 560 650 15ct/min
Broekakkerweg 15 5126 BD Gilze The Netherlands	DE:[phone]Ct./Min. dt. Festnetz, Mobil max. 42Ct./Min
	UK:[phone]
WWW.ELRO.EU	ES:[phone]

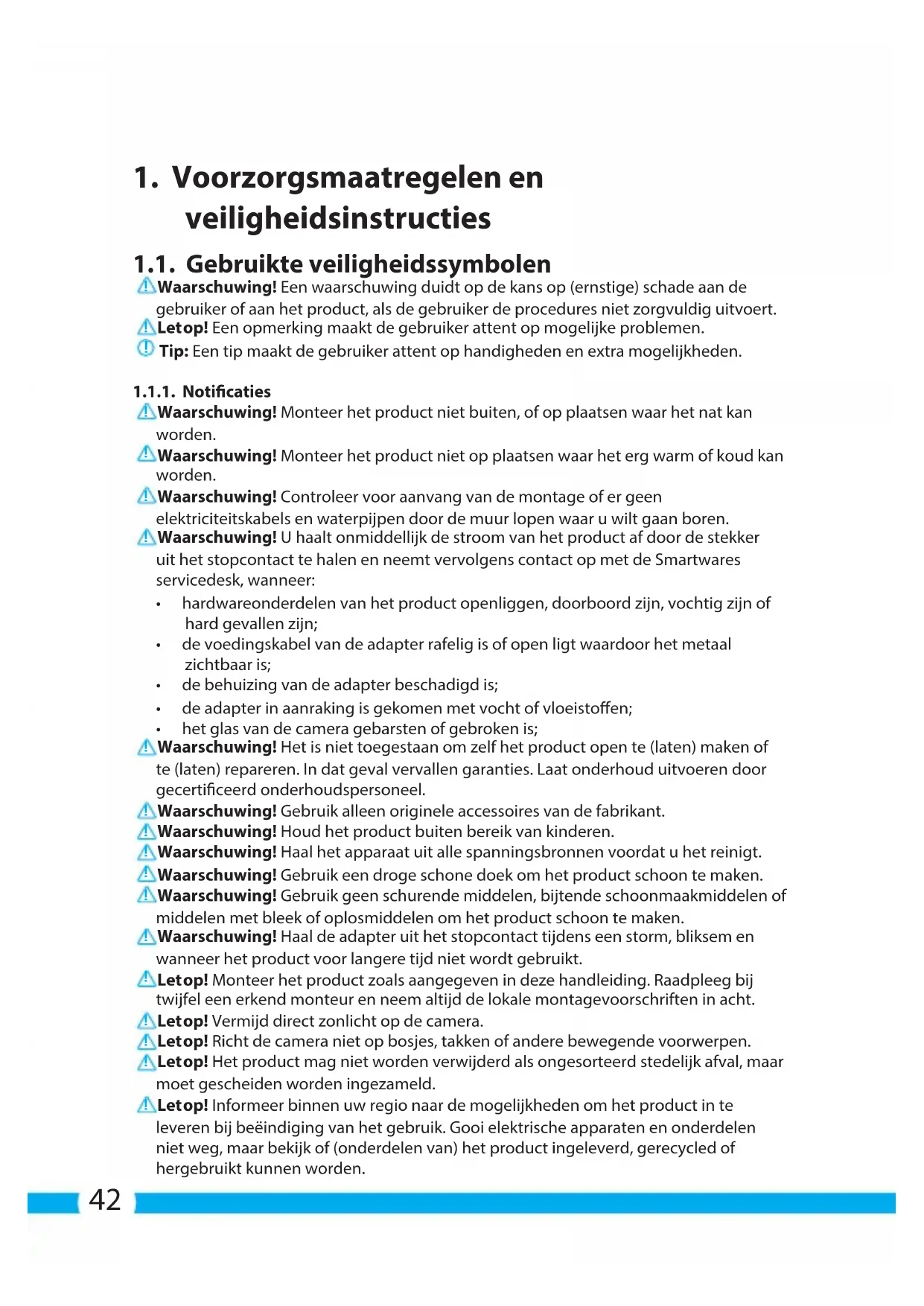

1. Voorzorgsmaatregelen en veiligheidsinstructies

1.1. Gebruikte veiligheidssymbolen

Waarschuwing! Een waarschuwing duidt op de kans op (ernstige) schade aan de gebruiker of aan het product, als de gebruiker de procedures Niet zorgvuldig uitvoert.

Letop! Een opmerking maakt de gebruiker attent op mogelijkke problemen.
Tip: Een tip maakt de gebruiker attent op handigheden en extra möglichkheden.

1.1.1. Notificaties

Waarschuwing! Monteer het product Niet buiten, of opplaatsen waar het nat kan worden.
Waarschuwing! Monteer het product Niet opplaatsen waar het erg warm of koud kan worden.
!Waarschuwing! Controller voor aanvang van de montage of er geen elektriciteitskabels en waterpijpen door de muur lopen waar u wilt gaan boren.
Waarschuwing! U haalt onmiddelijk de stroom van het product af door de stekkeruit het stopcontact te halen en neemt verwolgens contact op met de Smartwaresservicedesk, wanneer:

• hardwareonderdelen van het product openliggen, doorboard�n, vochtig�n of hard gevallen�n;
• de voedingskabel van de adapter RAFelig is of open ligt waardoor het metaal zichtaar is;
• de behuizing van de adapter beschadigd is;
• de adapter in aanraking is gekomen met vocht of vloeistoffen;
• het glas van de camera gebarsten of gebroken is;

Waarschuwing! Het is Niet toegestaan om zelf het product open te (laten) maken of te (laten) repareren. In dat geval verrallen garanties. Laat onderhoud uitvoeren door gecertificerd onderhoudspersoneel.
Waarschuwing! Gebruik alleen originele accessoires van de fabrikant.
Waarschuwing! Houd het product buiten bereik van kinderen.
Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt.
Waarschuwing! Gebruik een droge schone doek om het product schoon te make.
Waarschuwing! Gebruik geen schurende middelen, bijtende schoonmaakmiddelen of middelen met bleek of oplosmiddelen om het product schoon te make.
Waarschuwing! Haal de adapter uit het stopcontactijdens een storm, bliksem en wanner het product voor langerearend zich wordt gebruikt.
Letop! Monteer het product zoals aangegeven in deze handleiding. Raadpleeg bij twijfel een erkend monteur en neem altoj de lokale montagevoorschriften in acht.
Letop! Vermijd direct zonlicht op de camera.
Letop! Richt de camera Niet op bosjes, takken of andere bewegende voorwerpen.
Letop! Het product mag Niet worden verwijderd als ongesorteerd stedelijk afval, maar要去 geschienen worden ingezameld.
Letop! Informeer binnen uw regio waar de möglichkheden om het product in te leveren bij beeindiging van het gebruik. Gooi elektrische apparaten en onderdelen Niet weg, maar bekijk of (onderdelen van) het product ingeleverd, gerecycled of hergebruikt hunnen worden.

Letop! Draadloze systemen können gestoord worden door draadloze telefoons, microgolfovens en andere draadloze toestellen die werken op het bereik van 2,4 GHz. Houd het product minstens 3 meter verwijderd van mogelijkste storingsbronnen tijdens installmentie en bediening.
Let op! De camera kan's nachts Niet door glasBeen kijken. Houd hier rekening mee bij hetplaatsen.

2. Beoogd gebruik

De C703IP.2 is een bewakingscamera die het möglichk maakt bewakingsbeelden via eenplaatselijk netwerk, een internetverbinding of via de Elro App "ELRO INSTALL" op uw smartphone te bekijken. De C703IP.2 kan zowel op een ethernetkabel als op een WIFI verbinding aangesloten worden.

De camera is voorzien van infrarood LEDs en kan zowel overdag als 's nachts video en audio opnames make. De camera is verder uitgerust met bewegingsdetectie en kan via een I/O poort een schakeling make.

3. Technische specificaties

3.1. Algemene product specificities

Sensor: 1/4" Color CMOS Sensor

Resolutie: 640 × 480 Pixels (300k Pixels)

Energieverbruik: 5W (Max.)

Temperatuur: 0^ 55^ (32°F~131°F)

Systeemeisen :

CPU: 2.0 GHZ of hoger

Geheugen: 256 MB of hoger

Videokaart: 64 MB of hoger

Ondersteunde OS: Windows 98/ME/2000/XP/Vista/7/8

Ondersteunde browsers: IE6.0-10.0, Firefox, Safari, Google chrome

Ondersteunde mobiele OS: iOS 4.3 of hoger / Android 2.1 of hoger

Certificatie: CE, FCC, RoHS, R&TTE

Garantie: Beperkte 3-jarige garantie

3.2. Belangrijkste onderdelen ①

1. C703IP.2camera met voet
2. 4 montageschroeven en pluggen
3. Ethernet kabel
4. DC voeding
5. Software Cd-rom
6. Gebruikershandleiding

3.3. Aansluitingen ②

1. Ethernet poort
2. I/O poort
3. DC aansluiting
4. Audio aansluiting
5. Reset opening

4. Camera installment

4.1. De camera aansluiten

• Sluit de adapterkabel aan op de DC aansluiting van de camera ③. Steek hierna de stekker van de adapter in het stopcontact.
• Sluit de bijgeleverde ethernet kabel aan op de netwerkpoort van de camera ④ . Sluit het andere uiteinde van de ethernet kabel aan op uw router. Wanner de camera verbonden is met het netwerk, zal de groene LED van de ethernet poort gaan branden. De LED aan de voorzijde van de camera zal ook gaan knipperen.

U kunt uw IP Camera met uw smartphone of met uw PC bedieren. Gaaar paragraaf 4.2 voor gebruik via uw smartphone en gaaar paragraaf 4.3 voor installmentie op uw PC.

4.2. Instellen voor smartphone gebruik

Letop!Voor het gebruik van de "Elro install" App heeft u een smartphone nodig met internettoegang.

Let op! Voor het scannen van een QR code heeft u een APP nodig die barcodes kan scannen.

Ga voor het instellen van uw camera via Android maar paragraaf 4.2.1. Voor het instellen van uw camera via iOS gaat u�paragraaf 4.2.2.

4.2.1. Android

Download de App: "Elro Install" via Google Play en installeer.Deze.
- Start de App op. Het beginschem van de app verschijnt. L
- Druk op de optie "Click here to add camera". Het "Add camera" menu verschijntM
- Druk op de knop "Scan"M1. Scan verzolgens de QR code aan de onderzijde van uw camera. U kunt er ook voor kiezen de codechyter "UID"handmatig in te voeren.M2 U vindt deze code onder de QR code op uw IP camera.
Vul cervolgens awhile "security code" de code: 000000 in.
Vul hinter "name" de naam in die u aan de camera wilt toewijzen.
Druk verzolgens op de knop "OK".M4

Uw camera is nu toegevoegd aan uw telefoon en zal in het beginschem van uw App verschijnen. N U Aunt hierin zien of de camera verbonden is (ONLINE) N1 of dat deze nicht verbonden is (OFFLINE).

4.2.2. iOS

Download de "Elro Install" via de App Store en installer deze.
- Start de App op. Het beginscherm van de app verschijnt.
- Druk op "Add camera" (3) Het "Add camera" menu verschijnt.5
Druk op de knop "QR code"62. Scan verzolgens de QR code aan de onderzijde van uw camera.

• U kunt er ook voor kiezen de code van uw camera handmatig in te voeren. Druk hiervoor op de knop "Add"51. Voer verwolgens de code van uw camera inchter "UID" U2. U vindt deze code onder de QR code op uw IP camera.
  Vul cervolgens awhile "Password" de code: 000000 in.13
  Vul hinter "name" de naam in die u aan de camera wilt toewijzen.
  Druk verwolgens op de knop "Save".01

Uw camera is nu toegevoegd aan uw App en zar in het beginschem van uw App verzchijnen. U Aunt hierin zien of de camera verbonden is (ONLINE) of dat.Deze nicht verbonden is (OFFLINE).

4.2.3. Algemeen

Ga voor instructies over hetplaatsen van uw cameraaar paragraaf 4.6.
- Ga voor instructies over het gebruik van uw camera met behulp van de App maar hoofstuk 5.

4.3. Uw camera installeren op uw PC

• Plaats de bijgeleverde Cd-rom in uw computer.
  Start "IPCamSetup.exe" vanaf de Cd-rom.
• Doorloop de installmentie door twee maal op "Volgende" te drukken.
  Rond de installmente af door op "Computer opniew opstarten" te drukken.

De IP camera tool is nu op uw computer geinstalleerd. U vindt de snelkoppeling op uw bureaublad.

Letop! Verwijder deze snelkoppeling Niet! Wanner u dit toch doet, dient u de IP camera tool opnieuw te installereren.

4.4. Verbinding make met uw camera

Letop! Om gelebruik te können make van de volledige functionaliteit van de IP camera dient u gelebruik te make van Internet Explorer 6 of hoger (32 bit) en te kiezen voor de ActiveX Mode. Het is Niet möglich beeld- of geluidsopnames te make in andere webbrowsers.
Letop! Indien u kiest voor de ActiveX mode is het möglichk dat u nog geen beeld heeft. Voer in dit geval de volgende handelingen UIT:

Ga in Internet Explorer maar: Extra- Internetopties- beveiligingsinstelleningen ->aangepast niveau D
- Verander onder de ActiveX-besturingselementen en -invoegtogepassingen, deuitgeschakelde opties op "Vragen". Wonneer de optie "Vragen" nicht beschikbaar is, vinkt u "Inschakelen" aan. Zie ook: E F G

Tip: indien u een andere webbrowser wilt gebruiken dan uw standard browser, kopieert u de link uit de openstaande browser maar een browser maar keuze.

• Start de IP Camera Tool via de "IP camera tool" snelkoppeling op uw bureaublad. De IP camera tool zoekt automatisch maar de IP camera (s) die aangesloten zijn op uw network.

Een venster opent zich A. In dit venster staan al uw IP camera's weergegeven. Indien geen camera's aangesloten+zijn, blijft het venster leeg.

• Dubbelklik op de camera die u wilt gebruiken. In uw standard web browser opent een identificatie venster waarin� uw gebruikersnaam worden gezvaagd.
• Toets voor de gebruikersnaam "admin" in en druk op "aanmelden". U hoeft geen wachtwoord in te vullen.

Een keuzemenu opent zich B.U kuntkiezen uit de volgende opties:

Sign in mobile phone: Toegang met een mobiele browser

• Klik op "Sign In" onder de optie die aansluit bij uw web browser.

U bent nu ingelogd in het Network Camera browser scherm Via dit scherm kut u uw camera en camera instellingen beheren. (zie hoofdstuk 6)

4.5. Een draadloze verbinding met uw camera make

Let op! Om een draadloze verbinding in te stellen dient uw cameraijdens het instellen verbonden te+zijn met uw netwerk, via de meegeleverde ethernetnet kabel.
Letop! Om een draadloze verbinding met uw camera tot stand te brengen heeft u een draadloze router nodig.
Letop! Indien uw router voorzien is van een wachtwoord, dient u dit wachtwoord te weten.

• Druk in het Network Camera browser scherm op het tabblad "Network". Een lijst met instellingen (settings) verschijnt H.
• Selecteer de Wireless Lan Settings: het Wireless Lan Settings scherm verschijnt.
• Druk in het Wireless Lan Settings scherm twee maal op "scan". Een lijst met beschikbare draadloze netwerken za verschijnen.
  Klik op uw draadloze netwerk.
• Indien u geen wachtwoord heeft op uw draadlozeetwork drukt hierna op 'submit'.
• Wanner uw draadloos netwerk wel een wachtwoord heeft, dient u uw wachtwoord in te vullen anschter "Share Key" of "key1", afhankelijk van de encryptie.
• Druk hierna op 'submit'.

De camera start zichzelf opniew op wanner u op 'submit' gedrukt heeft. Dit duurt ongeveer 30 seconden.

• Sluit uw browser en camera tool nadat de camera opnieuw is opgestart.
  Trek de netwerkkabel uit de camera.
• Open de IP camera tool en klik op het adres van uw camera. U=kunt uw camera nu draadloos bedieren.
• Indien uw camera Niet in het venster van de camera tool staat, klikt u met uw rechtermuisknop in het venster van de tool, waarna u op de optie "refresh camera list" drukt.

4.6. Montage camera

Letop! Zorg dat de cameraaar behoren werkt op de gekozen locatie, voordat u begint met de montage.

U kunt er voor kiezen om de camera neer te zetten op een vlakke ondergrond, of de camera vast te schroeven op een locatie maar keuze.

Voor het monteren van de camera met schroeven voert u de volgende stappenuit:

Draai de camera los van de voet, zodat deze Niet in de weg zit tijdens de montage 5
Maak de schroefgaten in de voet van de camera vrij. Verwijder hiervoord er rubber voetjes aan de onderzijde van de voet en druk de afdichtingen uit de bovenzijde van de voet 67
Schroef de voet van de camera vast met behulp van de 4 bijgeleverde schroeven
Letop! Indien de ondergrond te hard is om in te schroeven (steen/gasbeton), dient u gaten voor te boren en de bijgeleverde pluggen te gebruiken.
- Draai de camera weer vast op de voet.

4.7. De hoek van de camera aanpassen

• Draai de knop aan de zijkant van de voet los 9.
• Pas cervolgens de camerahoek aan en draai de knop waar vast 10

5. Uw camera via uw smartphone beheren

Zorg ervoor dat uw camera(s) via de Elro Install App verbonden zijn met uw smartphone (zie paragraaf 4.1 en 4.2).

5.1. Op uw Android smartphone uw camerabeeld bekijken

• Druk in het beginschem van de App op de camera die u wilt beheren. Het camerabeeld verschijnt op uw smartphone.
• Veeg met uw vinger over het beeldscherm om in- en uit te zoomen en om uw camerabeeld te verschuiven.

Letop! Wanner er u geen beeld heeft is het möglichk dat uw draadloze verbinding Niet snel genoeg is. Verander in dit geval de resolutie van uw camerabeeld. (zie paragraaf 5.1.1)

Het camerascherm biedt een aantal opties:

• Druk op de knop Snapshot om van uw camerabeel een snapshot te make.
  Druk op de knop mute/listen/speak om uw geluidsinstellungen in te stellen.

5.1.1. Installingen van uw camera op uw Android smartphone wijzigien

• Druk in het beginschem van uw App op de pijltjestoets naast de camera die u wilt beheren. (N2) Een menu met opties opent zich. (P)
• Druk op de knop "Edit camera" en verwolgens op de knop "advanced settings" Q Het scherm advanced settings opent zich. R In het advanced settings scherm(Int u een aantal eigenschappen van de camera aanpassen. De belangrijkke functies worden hieronder beschreiben:

Modify security code
R1: Pas hier de code van uw camera aan. De default code is: 000000.

Video Quality R2: Pas de resolutie van uw camera aan. Indien u een langzame draadloze verbinding heeft, dient u deze instelling op een lagere stand te zetten.

5.2. Op uw iPhone uw camerabeeld bekijken

• Druk in het beginschem van de App op de camera die u wilt beheren. Het camerabeeld verschijnt op uw smartphone.
  Veeg met uw vinger over het beeldscherm om in- en uit te zoomen en om uw camerabeeld te verschuiven.

Letop! Wanner u geen beeld heeft is het möglichk dat uw draadloze verbinding Niet snel genoeg is. Verander in dit geval de resolutie van uw camerabeeld. (zie paragraaf 5.2.1.)

Het cameraschem biedt een aantal opties:

Druk op de knop Snapshot om van uw camerabeeld een snapshot te make.
Druk op de knop mute/listen/speak ^2 om uw geluidsinstellungen in te stellen.

5.2.1. Installingen van uw camera op u iPhone wijzigen

• Druk in het beginschem van uw App op de pijltjestoets naast de camera die u wilt beheren. 2 Een menu met opties opent zich. ×
  In het advanced settings scherm(Int u een aantal eigenschappen van de camera aanpassen. De belangrijkke functies worden hieronder beschreven:

Security code: Pas hier de code van uw camera aan. De default code is: 000000.

Video Quality: Pas de resolutie van uw camera aan. Indien u een langzame draadloze verbinding heeft, dient u deze instelling op een lagere stand te zetten.

6. Uw camera via uw PC beheren

Om uw camera vanaf uw PC te kunnen beheren, dient u met behulp van uw webbrowser ingelogd te+zijn in het "Netwerk Camera" browser scherm (zie paragraaf 4.4). Dit scherm bevat het bedieningspaneel van de camera en een aantal tabbladen een kanaaloverzicht en een instellingenmenu voor de camera.

6.1. Bedieningspaneel van de camera (1)

U kunt het bedieningspaneel gebruiken wanner u het tabblad "live video" geseleerd heeft. Dit bedieningspaneel geeft de volgende opties:

Play: Druk op "Play" om live uw camerabeelden te bekijken. Stop: Druk op "Stop" om de live weergave van uw camerabeelden te stoppen.

Record: Druk op "Record" om een opname te make. Druk nogmaals op record om het make van een opname te.beeindigen.

Letop! Om opnames te kunnen makeen moet u in het tabblad "Other" aangeven waar de opnames opgeslagen worden. In paragraaf 6.2.3 worden dit toegelicht.

Audio: Druk op "Audio" om de geluidsweergave te activeren.

Druk nogmaals op audio om de geluidsweergave te beeindigen.

6.2. Tabbladen

De tabbladen bieden een groot,aantal möglichkheden om uw camera(s) te beheren. In deze handleiding worden de belangrijkste functies besproken. Indien u meer wilt weten over specifieke instellungen, raden wij u aan om de handleiding op de Cd-rom teraadplegen.

6.2.1. Live video

Klik op het tabblad live video om de beelden van de ingestelde camera te bekijken.

6.2.2. Network

Wireless Lan settings: Hiermee kurz u de draadloze toegang tot uw camera instellen. Meer informatie hierover vindt u in paragraaf 4.5 H

DDNS Service settings: Hiermee(Int)kunt u uw camera toegankelijk make over het internet. Voor meer informatie hierover dient u de handleiding op de Cd-rom te raadplegen.

6.2.3. Other

Letop! Voordat u opnames=kunt opslaan in Windows 7, 8 of Vista, dient u in Internet Explorer de volgende beveiligingsinstelling aan te passen. Zorg ervoor datijdens het aanpassen van deze instelling, het Network Camera scherm open staat in uw Internet Explorer.

• Ga waar: Extra -> Internet opties -> Beveiliging-> Vertrouwde Websites -> Websites K
• Zet in het scherm de optie Serververificatie (https:)uit. Druk verwolgens op "Toevoegen".
• Start uw Internet Explorer opniewuop.

Path settings: Selecteer onder de optie "Path settings" waar u de

opnames die uw camera maakt, wilt opslaan

6.3. Kanaaloverzicht van de camera

Met het kanaaloverzicht heeft u de möglichkheid om de beelden van meerdere aangesloten camera's tegelijk te bekijken.

6.4. Installingen menu camera

Binnen dit menu kurz u beeldinstallingen van de camera aanpassen: resolutie, beeldsnelheid, helderheid en contrast.

7. Reiniging en onderhoud

Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt.

De toestellen zijn onderhoudsvrij, dus maak ze Niet open. De garantie vervalt als u het apparaat opent. Reinig enkel de buitenkant van de toestellen met een zachte, droge doek of borstel

8. Milieu en afdanken

Het symbolism op het materiaal, de accessoires of verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Voer het apparaat af via het verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur binnen de EU en in andere Europese landen dieAPEte verzamelsystemen voor gebruike elektrische en elektronische

apparatuur kennen. Door het apparaat op de juiste manier af te voeren, helpt u möglichke bevaren voor het milieu en de volksgezondheid te Voorkomen die anders door verkeerde behandeling van het afgedankte apparaat zouden wordenveroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke rijkdommen. Voer waarom uw oude elektrische en elektronische apparatuur Niet af via het huishoudelijk afval.

9. Garantie

Voor dit apparaat geldt een beperkte 3 jarige garantie. Ga voor de garantievoorwaarden aan: www.elro.eu.

Manuel C703IP.2

Garantie: garantie limitata la3ani

3.2. Componentele principale ①

1. C703IP.2camera cu bazã
2. 4 suruburi de montaj si conectori
3. Cablu ethernet
4. alimentarea CC
5. CD-ROM software
6. Instruetioni de'utilizare

3.3. Conexiuni

1. Port ethernet
2. Port I/O
3. Racord CC
4. Conexiune audio
5. resetarea deschidere

4. Installare camera

4.1. Conectare camera
