MANUALE UTENTE C703IP.2 ELRO

Garanti: Siniri 3-yillik garanti

4.7. Adaptare unghi camera

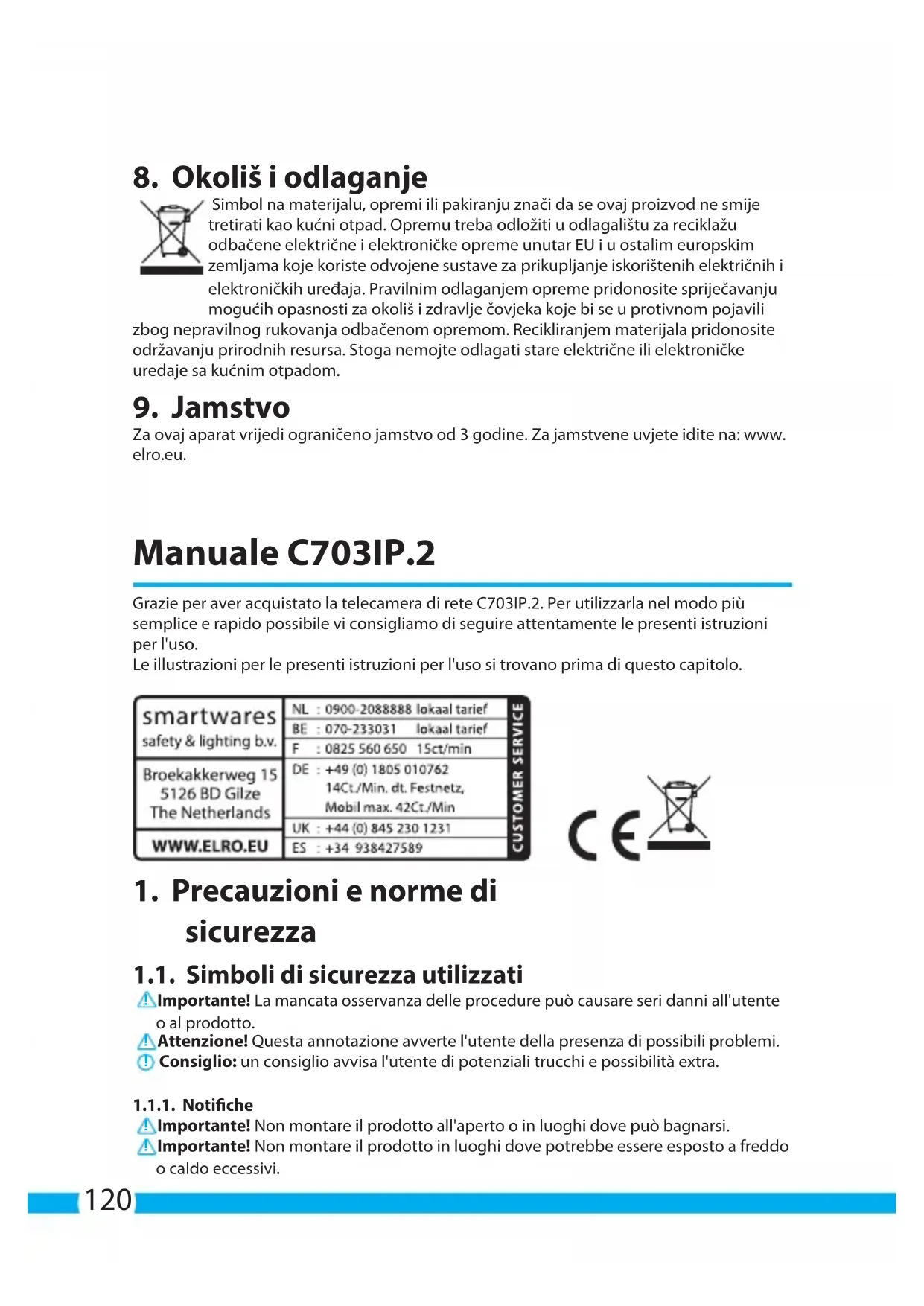

Grazie per aver acquistato la telecamera di rete C703IP.2. Perutilizzarla nel modo più simplice e rapido possibile vi consigliamo di seguire attendamente le presenti istruzioni per l'uso.

Le illustrazioni per le presenti istruzioni per l'uso si trovano prima di questo capitolo.

smartwares safety & lighting b.v.	NL:0900-2088888 lokaal tarief
	BE:070-233031 lokaal tarief
	F:0825 560 650 15ct/min
Broekakkerweg 15 5126 BD Gilze The Netherlands	DE:[phone]Ct./Min. dt. Festnetz, Mobil max. 42Ct./Min
	UK:[phone]
WWW.ELRO.EU	ES:[phone]

1. Precauzioni e norme di sicurezza

1.1. Simboli di sicurezza utilizzati

Important! La mancata osservanza delle procedure cui causare seri danni all'utente o al prodotto.
Attenzione! Questa annotazione avverte l'utente della presenza di possibili problemi.
Consiglio: un consiglio avvisa l'utente di potenziali trucchi e possibilità extra.

1.1.1.Notifiche

Important! Non montare il prodotto all'aperto o in luoghi dove può bagnarsi.
Important! Non montare il prodotto in luoghi dove potrebbe essere esesto a freddo o caldo eccessivi.

Important! Prima di iniziare il montaggio controllare che la parete che si intende utilizzare non abbia cavi elettrici o tubi idraulici che corrono sotto la superficie.
Important! Interrompere immediatamente l'alimentazione del prodotto staccando la spina e contattare il centro assistenza Smartwares nei seguenti casi:

I componenti hardware del prodotto sono stati aperti, presentano dei fori, sono stati esposti a umidità o hanno subito una caduta;
Il cavo di alimentazione del trasformatore è sfilacciato o aperto, con i fili di metallo visibili;
L'alloggiamoledo trasformatore edanneggiato;
- il trasformatore è entrato in contatto con umidità o liquidi;
Il vetro della telecamera è incrinato o rotto;

Important! Non aprire o riparare il prodotto (da soli o tramite terzi). In caso contrario tutte le garanzie vengono invalidate. Tutte le operazioni di manutenzione devono essere eseguite esclusivamente da personale certificato.

Importante! Utilizzare solo accessori originali del produttore.
Important! Tenere il prodotto fuori alla portata dei bambini.
Important! Scollegare l'apparecchio da qualsiasi fonte di alimentazione prima di pulirlo.
A Importante! Pulire il prodotto esclusivamente con un panno pulito e asciutto.
Important! Non pulire il prodotto con oggetti abrasivi, detergenti aggressivi o contententi varechina, o solventi.
Important! Staccare il trasformatore alla corrente durante un temporale con lampi o quando il prodotto non viene utilizzato per lungo tempo.
Attenzione! Montare il prodotto come indicato nelle presenti istruzioni. In caso di dubbi consultare un technician riconosciuto. Rispettare sempre le normative locali per il montaggio.
Attenzione! Non esporre la telecamera alla luce solare diretta.
Attenzione! Non suntare la telecamera su cespugli, rami od altri oggetti mobili.
Attenzione! Il prodotto non può esseregettato nei normali contentitori per rifuti; è necessario uno smaltimento specifico.
Attenzione! Informarsi sulle possibilità presenti nella propria zona di smaltimento del prodotto al termine del suo utilizzo. Non gettare gli appearecchi elettrici o le loro singole parti; informarsi sulle possibilità di riconsegnare, riciclare o fare riutilizzare il prodotto e le sue parti.
Attenzione! I sistemi wireless sono subire le interferenze di smartphone, microonde ed altri apparetti wireless con una frequenza di 2,4 GHz. Tenere il prodotto lontano almeno 3 metri dalle possibili fonti di interferenza durante l'installazione e l'uso.
Attenzione! Nel posizionare la telecamera, ricordare che l'obiettivo non è in grado di visualizzare immagini或者其他 i vetri al buio.

2. Uso previsto

La C703IP.2 è una telecamera per sorveglianza che rende possibile visualizzare le immagini di sorveglianzatramite un network locale,una connessione Internet o la app Elro "ELRO INSTALL" sul vostro smartphone. La C703IP.2puoanche essere collegata ad un cavo Ethernet o ad una connessione WIFI.

La telecamera è dotata di LED infrarossi, e può quindi effettuire registrazioni audio e video ancche di notte. É inoltre dotata di un rilevatore di movimento e può essere collegata ad una porta I/O.

3. Specifiche tecniche

3.1. Specifiche generali del prodotto

Sensore: 1/4'' Color CMOS Sensor

Risoluzione: 640 × 480 Pixel (300k Pixel)

Lente IR: f: 6mm, F 2.0

Angolodi visuale:60 gradi

Intensità minima della luce: 0.5Lux @ F2.0

Compressione video: MJPEG

Fotogrammi al secondo: 15fps(VGA), 30fps(QVGA)

Tensione: 230VAC/5VDC/2A Traforma

Consumo di energia: 5W (Max.)

Temperatura: 0^ 55^ (32^ 131^)

Requisiti minimi di problema:

CPU: 2.0 GHZ o superiore.

Memoria: 256 MB o superiore

Scheda video: 64 MB o superiori

Sistema operativi supportati: Windows 98/ME/2000/XP/Vista/7/8

Browser supportati: IE6.0-10.0, Firefox, Safari, Google Chrome

OS cellulare: iOS 4.3 e superiori / Android 2.1 e superiori

Certificazione: CE, FCC, RoHS, R&TTE

Garanzia: Garanzia limitata alla durata di 3 anni

3.2. Componenti principali

1. C703IP.2 telecamera con supporto
2. 4 viti e accessori per il montaggio a parete
3. Cavo Ethernet
4. Alimentazione DC
5. Software CD-ROM
6. Istruzioni per l'uso

3.3. Collegamenti

1. Porta Ethernet
2. Portal I/O
3. Collegamento DC
4. Collegamento audio
5. Reset aperture

4.1. Chiusura della telecamera

• Collegare il cavo del trasformatore alla presa DC della telecamera ③ Inserire la spina del trasformatore nella presa di alimentazione.
• Collegare il cavo Ethernet in dotazione alla porta di rete della telecamera ④ Collegare l'altra estremità del cavo Ethernet al router. Quando la telecamera è collegata al

network, il LED verde della porta Ethernet si accende e il LED sulla parte anteriore della telecamera lampeggia.

É possibile gestire la telecamera IPtramite lo smartphone o il PC. Vedere il paragrafo 4.2

per l'uso via smartphone e il paragrafo 4.3 per l'installazione su PC.

4.2. Impostazioni uso smartphone

Attenzione! Per utilizzare l'App "ELRO INSTALL" è necessario uno smartphone dotato di connessione a Internet.
Attenzione! Per eseguire lo scan di un codice QR è necessaria un'app in grado di leggere i codici a barre.

Per istruzioni su come regolare la telecamera via Android videere il paragrafo 4.2.1. Per

istruzioni su come regolare la telecamera via iOS vedere il paragrafo 4.2.2.

4.2.1. Android

• Scaricare e installare l'app: "Elro Install" via Google Play.
• Avviare l'App; apparirà la sua schermata iniziale. L
• Premere l'opzione "Click here to add camera" [Clicca peraggiungere teledcamera].

Apparirà il menu "Add camera" [Aggiungi telecamera].M

• Premere il tasto "Scan" M1 Eseguire lo scan del codice QR posto sulla parte inferiore della vostra teilecamera. èanche possibile digitare a mano il codice nel campo "UID".M2 Il codice da usare in quello caso si trova sotto il codice QR della vostra teilecamera IP.
• Inserire nel campo "Security code" [Codice di sicurezza] il codice: 000000.
• Inserire nel campo "Name" [Nome] il nome prescelto perindicare la telecamera
  Premere il tasto "OK" M4

La telecamera è ora aggianta al Telefono, e nella schermata iniziale apparirà la vostra App.

Da qui è possible controllare se la telecamera è connessa a Internet (ONLINE) o se non è connessa (OFFLINE).

4.2.2.iOS

• Scaricare e installare l'app: "Elro Install" tramite l'App Store.
• Avviare l'App; apparirà la sua schermata iniziale.
• Premere su "Add camera" [Aggiungi telecamera].⁵³ Apparirà il menu "Add camera".⁵
• Premere su "QR code".52 Eseguire lo scan del codice QRippo sulla parte inferiore della vostra telecamera.
• Éanche possibile digitare a mano il codice della telecamera. Premere il tasto "Add" Inserire quando il codice della telecamera nel Campo "UID". Il codice si trova quello il codice QR della vostra telecamera IP.
• Nel campo "Password" digitare il codice: 000000.03
• Inserire nel campo "Name" [Nome] il nome prescelto perindicare la telecamera
  Premere il tasting "Save" per salvare.17

La telecamera è ora collegata all'App e apparirà nella schermata iniziale dell'App. Da qui è possibile vindere se la telecamera è collegata (Online) o non collegata (Offline).

4.2.3. Generale

Per le istruzioni sul posizionamento della telecamera vedere il paragrafo 4.6.
- Per le istruzioni sull'uso della telecameratramite I'App vedere il capitolo 5.

4.3. Installare la telecamera sul PC

• Inserire il CD-ROM in dotazione nel computer.
• Avviare "IPCamSetup.exe" dal CD-ROM.
• Continuare l'installazione cicloendo due volte su "Continua".
  Terminare l'installatione cliccando su "Riavvia il computer".

La telecamera IP è ora installata sul computer, con un'icona di collegamento veloce sul desktop.

Attenzione! Non rimuovere quello collegamento rapido! In caso contrario sare necessario reinstallare la telecamera IP.

4.4. Connessione con la propria telecamera

Attenzione! Per utilizzare in modo ottimale tutte le funzioni della telecamera IP è necessario il browser Internet Explorer 6 o superiore (32 bit), in modalità ActiveX. Non è possibile effettuire registrazioni video o audio su altri browser.
Attenzione! Anche quando la modalità ActiveX è attivata, è possibile che le immagini non siano ancora visibili. In quello caso:

• In Internet Explorer cliçcare su: Extra- > Proprietà Internet- > Sicurezza ->Livello personalizzato D
• All'interno degli elementi e delle opzioni di ActiveX, modificare l'opzione su "Chiedi conferma". Se l'opzione "Chiedi conferma" non è disponibile, selezionare "Attivare". Vedere anche: E F G

Consiglio: perutilizzare un browser Web diverso dal vosto browser normale, copiare il link dal browser aperto all'alto browser di vostra scelta.

• Avviare la pagina IP Camera Tooltramite il collegamento veloce "IP Camera Tool" sul desktop. Lo strumento ricerca automaticamente una o più camere connesse alla rete.

Si après la finestra di dialogo A che elenca toutes le vosre telecamere IP. Se non è connessa nessuna telecamera la finestra appeare vuota.

• Fare doppio ciglus la telecamera dautilizzare. Nel vostro browser standard si aprirà una finestra di dialogo che richiede l'identificazione.
• Inserire "admin" come nombre utente e cliçcare per eseguire il login. Non è necessario inserire alcuna password.

Appare una finestra di dialogo B. E possibile scegliere tra le seguenti opzioni:

Modalità VLC: Internet Explorer, Safari, Firefox, Google Chrome e Opera

Attenzione! Per la modalità VLC è necessario scaricare illettore VLC Player.

Sign in mobile phone: Accesso con un browser per cellulare

• Fare cli su "Sign In"除去 l'opzione che permette di eseguire il login al vosto browser Web.

Siete ora all'interno della schermata del browser di Network Camera Tramite quello schermo potete ora controllare e regolare la telecamera. (vedere capitolo 6)

4.5. Creazione di una connessione wireless con la propria teilecamera

Attenzione! Per configurare una connessione alla telecamera deve essere collegata al vostro network durante l'installazione (tramite il cavo Ethernet in dotazione).
Attenzione! Per create una connessione senza fili con la telecamera è necessario un router wireless.
Attenzione! Se il router è protetto da una password, è necessario conoscerla.

• Cliccare su "Network" nella pagina Network Camera sul browser Apparirà un elenco di impostazioni (Settings)
• Selezionare Wireless Lan Settings: appaioni sullo schermo le impostazioni Wireless Lan.
• Cliccare due volte su "scan" nella schermata Wireless Lan Settings. Apparire un elenco delle reti nelle fili disponibili.
• Eare clic sulla yostra rete senza fili
  Se la yostra rete penza fili non ha una password, clickcare su 'submit' ('inyia').
• Se la vostra reteswana fili ha una password, è necessario inserirla quello "Chiave condivisa" o "chiave1", a seconda del tipo di codifica.
  Cliccare su 'invjo

La telecamera si riavvia quando si clicca su 'submit' ('invia'). Il riavvio dura circa 30 secondi.

• Chiudere il browser e lo strumento Telecamera quando si riayvia la telecamera.
  Staccare il cavo di rete alla telegcamera.
• Aprire la pagina IP Camera Tool e fare cli cull'indirizzo IP della telecamera. É ora possibileutilizzare la telecameraenza fili.
• Se la telecamera non appara nella finestra degli strumenti telecamera, ciccare con il tasto destro del mouse nella finestra dello strumento e selezionare l'opzione "Refresh camera list" per aggiornare la visualizzazione.

4.6. Montaggio telecamera

Attenzione! Prima di montare la telecamera, accertarsi che funzioni correttamente nel punto selezionato per il suo utilizzo.

La telecamera può essere posizionata su una superficie piana o avvitata in una posizione di vostra scelta.

Per il fissaggio della telecamera con viti procedere nel modo seguente:

Svitare la telecamera alla sua base perché non sia di intralcio durante il montaggio 5
- Allentare i fori per le viti nel supporto della telecamera. Rimuovere i piedini in gomma alla parte inferiore del supporto e premere per estrarre le guarnizioni alla parte superiore del supporto 6 7.
- Avvitate la base della telecamera servendosi delle 4 viti in dotazione (8)
Attenzione! Se la superficie è troppo resistente per le viti (acciaio/cimento armato), create i fori con il trapano e usare i tasselli in dotazione.
- Riavvitare saldamente la telecamera sul suo supporto.

4.7. Regolazione dell'angolazione della telecamera

• Svitare la rotella sul lato del supporto della telecamera 9.
  Modificare l'angolo della telecamera e stringere di nuovo la rotella 10.

5. Gestire la telecamera dallo smartphone

Accertarsi che la vostra/ le vosre telecamere siano collegate allo smartphonetramite l'App ELRO INSTALL (vedere paragrafo 4.1 e 4.2).

5.1. Visualizzare le immagini della telecamera su uno smartphone Android

• Nella schermata iniziade dell'App, toccare il symbolo della telecamera da controllare. N L'imagine ripresa alla telecamera appeare sullo smartphone.
• Regolare lo zoom o spostare l'angolo di visione toccando l'imaginetramite la funzione touch screen del Telefono.

Attenzione! Se le immagini non appaiano, è probabile che la connessione wireless sia troppo lenta. In quello caso modificare la risoluzione dell'immagine della telecamera (vedere paragrafo 5.1.1)

Lo schermo della telecamera offre diverse opzioni:

• Premere il tasto "Snapshot" [Istantanea] per scattare una foto con la telecamera.
• Premere il tasto "mute/listen/speak" [Mute/ascolta/parla] ^02 per regolare il volume.

5.1.1. Modificare le impostazioni della telecamera su uno smartphone Android

• Nella schermata iniziale dell'App, premere la freccia accanto alla telecamera che si vuole gestire. Si après un menu opzioni.
• Premere il tasto "Edit camera" [Modifica telecamera] e quindi il tasto "Advanced settings" [Impostazioni avanzate]. Si sare lo schermo "Advanced settings" [Impostazioni avanzate]. Tramite lo schermo "Advanced settings" [Impostazioni avanzate] è possibile regolare varie impostazioni della telecamera.

Di seguito sono descripte le funzioni principali:

Modifica codice di sicurezza RT

Modifica il codice di sicurezza della telecamera. Il codice di default è: 000000.

Video Quality R2: Regolare la risoluzione della telecamera. Se si dispone di una connessione wireless lenta, impostare una risoluzione Bassa.

5.2. Visualizzare le immagini della telecamera sull'iPhone

• Nella schermata iniziade dell'App, toccare il symbolo della telecamera da controllare. L'imagine ripresa alla telecamera appeare sullo smartphone.
• Regolare lo zoom o spostare l'angolo di visione toccando l'imaginetramite la funzione touch screen del Telefono.

Attenzione! Se le immagini non appaiano, è probabile che la connessione wireless si troppo lenta. In quello caso modificare la risoluzione dell'immagine della telecamera (vedere paragrafo 5.2.1)

Lo schermo della telecamera offre diverse opzioni:

• Premere il tasto "Snapshot" [Istantanea] W per scattare una foto con la telecamera.
• Premere il tasto "mute/listen/speak" [Mute/ascolta/parla] W2 per regolare il volume.

5.2.1. Modificare le impostazioni della telecamera su un iPhone

• Nella schermata iniziale dell'App, premere la freccia accanto alla telecamera che si vuole gestire. ^12 Si après un menu opzioni. ×

Tramite lo schermo "Advanced settings" [Impostazioni avanzate] è possibile regolare varie impostazioni della telecamera.

Di seguito sono descritte le funzioni principali:

Codice di sicurezza. Modificare qui il codice. Il codice di defaulte 000000.

Video Quality X2: Modificare la risoluzione della telecamera. Se si dispone

di una connessione wireless lenta, impostare una risoluzione Bassa.

6. Gestire la telecamera dal PC

Per controllare la telecamera dal PC è necessario eseguire il login sul vosto browser Web alla pagina del browser "Network Camera" (vedere capitolo 4.4). La pagina contiene il pannello di controllo della telecamera C1, varie schede C2, una visione generale dei canali C3 e un menu di impostazioni per la telecamera C4.

6.1. Pannello di controllo della telecamera

É possibile'utilizzare il pannello di controllo quando la schedà "Live video" è selezionata. Il pannello di controllo presente le seguenti opzioni:

Play: Cliccare su "Play" (Riproduci) per guardare le immagini in diretta della telecamera.

Stop: Cliccare su "Stop" per interrompere la trasmissione in diretta delle immagini.

• Registrazione: Cliccare su "Record" per,iniziare la registrazione. Cliccare una seconda volta per interrompere la registrazione.

Attenzione! Per effettuare riprese è necessarioindicare nella scheda "Altro" la directory nella quale salvarle. Ulteriori informazioni al capitolo 6.2.3.

Audio: Fare cli su "Audio" per attivare la riproduzione audio.

Cliccare una seconda volta per interrompere la riproduzione audio.

6.2. Schede C

Le schede offrono un gran numero di possibilità per controllare una o più telecamere. Il presente manuale illustra solo le funzioni principali. Per saperne di più riguardo a impostazioni specifiche, consultate le istruzioni contenate nel CD-ROM.

6.2.1. Live video

Fare cig sulls cheda "Live video" per visualizzare le immagini in diretta della teletcamera.

6.2.2. Network

Impostazioni Wireless Lan: Permettono di impostare l'accesso wireless alla telecamera. Per ulteriori informazioni vedere il capitolo 4.5 H.

Impostazioni DDNS Service: permettono di accedere alla telecamera tramite internet. Per ulteri informazioni consultare il manuale contentuto nel CD-ROM.

6.2.3. Other

Attenzione! Prima di salvare le registrazioni su Windows 7, 8 o Vista, è necessario modificare alcune impostazioni di sicurezza di Internet Explorer. Durante le modifiche lo schermo della telecamera deve essere aperto in Internet Explorer.

• Percorso: Proprietà -> Internet -> Sicurezza-> Siti attendibili J -> Siti K
• Selezionare l'opzione Verifica server (https://sullo.schermo.Cliccare su "Aggiungi").
• Riaviare Internet Explorer.

Path settings (Directory): Selezionare nell'opzione "Path settings" il percorso nel quale salvare le riprese effettuate alla telecamera

6.3. Tutti i canali della telecamera ③

Con la funzione Canali Generali è possibile visualizzare contemporaneamente le immagini di più telecamere collegate.

6.4. Regolazioni menu telecamera

Tramite quello menu è possibile regolare le proprieta dell'imagine della telecamera: risoluzione, velocità delle immagini, luminosità e contrasto.

7. Pulizia e manutenzione

Important! Scollegare l'apparecchio da qualsiasi fonte di alimentazione elettrica prima di pulirlo.

Gli apparecchi non necessitano di manutenzione, quindi non è necessario aprirli; in caso di apertura la garanzia del prodotto viene invalidata. Pulire solo la superficie esterna degli strumenti con un panno o un pennello morbido e asciutto.

8. Ambiente e smaltimento

Il symbolo sul materiale, gli accessori o la confezione indica che il prodotto non cui ènessere smaltito come normale rifiuto domestico. Se vi trovate in UE o in altri paesi del continente europeo dotati di sistemi apposti per lo smaltimento di apparecchi elettrici od elettronici usati, consegnare l'apparecchio al punto di raccolta per il suo riciclaggio. Smaltire l'apparecchio in modo ottimale aiuta a prevenire possibili pericoli per la salute e l'ambiente legati all'errato trattamento

di apparentecchi usati. Il riciclo dei materiali contribuisce alla tutela delle risorse naturali. Nongettare quindi i vecchi apparentecchi elettrici ed elettronici nei normali rifiuti domestici.

9. Garanzia

L'apparecchio è coperto da una garanzia limitata della durata di 3 anni. Leggere le condizioni di garanzia sul site www.elro.eu.
