| Type product | Draadloze klopboor-schroevendraaier |
| Merk | Panasonic |
| Model | EY78A1 |
| Nominale spanning | 18 V DC |
| Accutype | Li-ion (compatibele modellen: EY9L41, EY9L42, EY9L44, EY9L45, EY9L50, EY9L51) |
| Acculader | EY0L81 of EY0L82 |
| Onbelast toerental | 0 – 1250 t/min |
| Slagfrequentie | 4750 bpm |
| Max. boordiameter (beton) | 16,5 mm |
| Max. boordiameter (staal) | 13 mm |
| Max. boordiameter (hout) | 18 mm |
| Instelbaar aanhaalmoment | 5 standen + boormodus (max ~13,5 Nm) |
| Totale lengte | 249 mm |
| Gewicht (met accu EY9L51) | 2,6 kg |
| Verlichting | LED met aan/uit knop |
| Beveiligingen | Oververhitting motor/accu, bescherming tegen overmatige ontlading |
| Boorhouder systeem | SDS Plus (met adapter voor cilindrische boortjes) |
| Inbegrepen accessoires | Boortjesadapter, polsband |
| Onderhoud | Zachte droge doek; geen oplosmiddelen gebruiken |
| Beoogd gebruik | Boren in beton, metaal, hout; schroeven |
Veelgestelde vragen - EY78A1 PANASONIC
Gebruikersvragen over EY78A1 PANASONIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding EY78A1 - PANASONIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EY78A1 van het merk PANASONIC.
GEBRUIKSAANWIJZING EY78A1 PANASONIC
Draadloze klopboormachine & schroevendraaier
Nederlands: Bladzijde 65
Español: Página 80
Dansk: Side 93
Svenska: Sid 107
Norsk: Side 120
Suomi: Sivu 133
FUNCTIONAL DESCRIPTION
NI | Zorg ervoor het accudeksel te gebruiken
- Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
- Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.
- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
Voor een veilig gebruik
- Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.
- Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt.

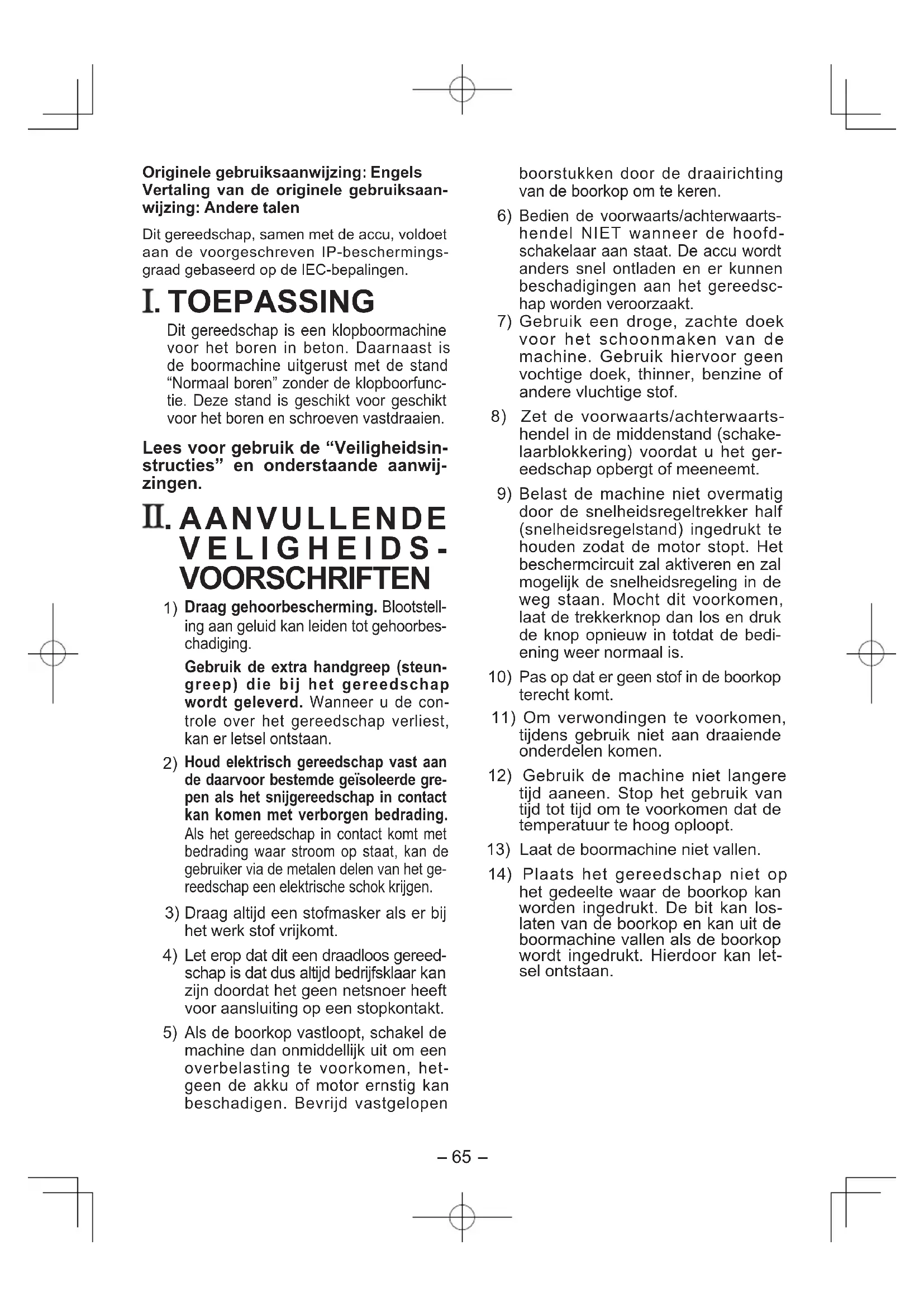

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen
Dit gereedschap, samen met de accu, voldoet aan de voorgeschreven IP-beschermingsgraad gebaseerd op de IEC-bepalingen.
I. TOEPASSING
Dit gereedschap is een klopboormachine voor het boren in beton. Daarnaast is de boormachine uitgerust met de stand "Normaal boren" zonder de klopboorfunctie. Deze stand is geschikt voor geschikt voor het boren en schroeven vastdraaien.
Lees voor gebruik de "Veiligheidsin-structies" en onderstaande aanwijzingen.
II. AANVULLENDE VELIGHEIDS- VOORSCHRIFTEN
1) Draag gehoorbescherming. Blootstelling aan geluid kan leiden tot gehoorbeschadiging.
Gebruik de extra handgreep (steun-greep) die bij het gereedschap wordt geleverd. Wanneer u de con-trole over het gereedschap verliest, kan er letsel ontstaan.
2) Houd elektrisch gereedschap vast aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen.
3) Draag altijd een stofmasker als er bij het werk stof vrijkomt.
4) Let erop dat dit een draadloos gereedschap is dat dus altijd bedrijfsklaar kan zijn doordat het geen netsnoer heeft voor aansluiting op een stopkontakt.
5) Als de boorkop vastloopt, schakel de machine dan onmiddellijk uit om een overbelasting te voorkomen, het- geen de akku of motor ernstig kan beschadigen. Bevrijd vastgelopen
boorstukken door de draairichting van de boorkop om te keren.
6) Bedien de voorwaarts/achterwaartshendel NIET wanneer de hoofdschakelaar aan staat. De accu wordt anders snel ontladen en er kunnen beschadigingen aan het gereedschap worden veroorzaakt.
7) Gebruik een droge, zachte doek voor het schoonmaken van de machine. Gebruik hiervoor geen vochtige doek, thinner, benzine of andere vluchtige stof.
8) Zet de voorwaarts/achterwaartshendel in de middenstand (schakelaarblokkering) voordat u het gereedschap opbergt of meeneemt.
9) Belast de machine niet overmatig door de snelheidsregeltrekker half (snelheidsregelstand) ingedrukt te houden zodat de motor stopt. Het beschermcircuit zal aktiveren en zal mogelijk de snelheidsregeling in de weg staan. Mocht dit voorkomen, laat de trekkerknop dan los en druk de knop opnieuw in totdat de bediening weer normaal is.
10) Pas op dat er geen stof in de boorkop terecht komt.
11) Om verwondingen te voorkomen, tijdens gebruik niet aan draaiende onderdelen komen.
12) Gebruik de machine niet langere tijd aaneen. Stop het gebruik van tijd tot tijd om te voorkomen dat de temperatuur te hoog oploopt.
13) Laat de boormachine niet vallen.
14) Plaats het gereedschap niet op het gedeelte waar de boorkop kan worden ingedrukt. De bit kan loslaten van de boorkop en kan uit de boormachine vallen als de boorkop wordt ingedrukt. Hierdoor kan letsel ontstaan.
| Symbool | Betekenis |
| V Volt | |
| —— | Gelijkstroom |
| n_0 | Onbelast |
| ... min^-1 | Omwentelingen of toeren per minuut |
 | Klopboren |
| [36YD] | Normaal boren |
 | Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen. |
 | Alleen voor gebruik bin-nenshuis. |
⚠ WAARSCHUWING!
- Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
- Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
- Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
- Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
- Zorg dat de accupolen niet in contact komen met metalen voorwerpen.
- Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn.
- Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
- Gebruik uitsluitend de voorge-schreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.
- Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
- Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.
Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.
III. MONTAGE
⚠ OPGELET:
Gebruik van een betonboorbit die groter is dan de aanbevolen maat kan resulteren in beschadiging van het gereedschap.

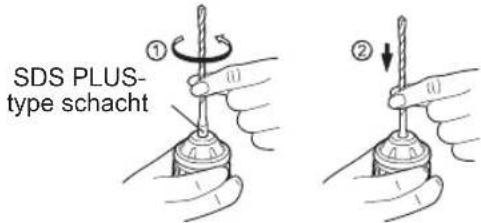

1. Insteken van de bit
1-1. Steek een bit in het montagegat en draai de bit een klein stukje om de vergrendelingspositie te bepalen.
1-2. Bij de vergrendelingspositie drukt u de bit zover mogelijk naar binnen. Controleer of de bit vastzit door eraan te trekken.
2-1. Druk de boorkop in en trek aan de bit.
Bitadapter
Gebruik een bitadapter (O) en een bit.
-
Verwijder de bitadapter uit de bitadapterhouder op het gereedschap.
-
Trek aan de bithouder. (①)
-
Steek de bit (②) naar binnen.
-
Controleer of de bit stevig naar binnen is gestoken door er lichtjes aan te trekken.
-
Steek de bitadapter in het mon tage gat en draai eraan tot een aangrijpingspositie is bereikt.
-
Druk de bitadapter bij de aangrijpingspositie zo ver mogelijk naar
binnen.
- Trek lichtjes aan de bitadapter om te kijken of deze niet beweegt.
Bevestigen en verwijderen van de accu
- Bevestigen van de accu:
Zet de uitlijntekens tegenover elkaar en bevestig de accu.
- Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.
Trek aan de knop van voren af om de batterij vrij te geven.
Links/rechts schakelaar
- Verzet de links/rechts schakelaar nadat de motor volledig tot stilstand is gekomen.
Keuzeschakelaar normaal boren/hamerboren
OPMERKING:
Wijzig de functie nadat de motor volledig tot stilstand is gekomen.
| Positie van de keuzeschakelaar | Actiemodus Toepassing | |
 | Draaien met hameren | Boren in beton, Boren in baksteen |
 | Alleen draaien | Schroeven vastdraaien, Boren |
Voor het instellen van het aantrekkoppel
Zet het draaimoment op een van de 5 koppelingsinstellingen of in de "2" stand.
OPGELET:
Controleer de instelling alvo rens de klus uit voeren.
Zet de schaal tegenover deze marker ing (◀).
Startschakelaar variabele snelheid
Druk de snelheidsschakelaar bij het begin van het boren eerst licht in zodat u precies het punt waar u wilt boren kunt bepalen.
Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien.
OPGELET :
Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst.
- Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt overgehaald na het installeren van een nieuw accupack of wanneer het apparaat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik.
Bedieningspaneel
Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje gebruikt.
Druk op ⚙om het LED-lampje in en uit te schakelen.
Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.
OPGELET:
- Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
- Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.
- Het LED-lampje gaat automatisch uit wanneer het gereedschap langer dan 5 minuten niet wordt gebruikt.
Opgelet : KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.
Het gebruik van bedieningsorganen, het maken van afstellingen of het uitvoeren van procedures die niet in deze handleiding staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling.
(2) Oververhitting waarschuwingslampje
Uit
(normale werking)
Verlicht:
De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.
Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.
- Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.
- Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat.
- Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
- Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
-
Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt.
-
De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.
- De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
- Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
(3) Waarschuwingslampje voor lage accuspanning
Uit (normale werking)
Knippert (Accu is ontladen) De accu-beveiligingsfunctie is geactiveerd.
Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.
- De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.
- Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.
- Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er
te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.
- Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het 'accu bijna leeg'-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.
- De accubeveiligingsfunctie kan geactiveerd worden wanneer er ineens een hoge belasting op de motor wordt uitgeoefend, zelfs wanneer de accu voldoende blijft opgeladen. In dit geval zullen zowel het 'accu bijna leeg'-waarschuwingslampje als het LED-lampje flikkeren. (EY78A1)
- Als zowel het 'accu bijna leeg' -waarschuwingslampje als het LEDlampje flikkeren, verminder dan de druk waarmee u op de schroevendraaier duwt. Als u een schroefboormachine gebruikt, schakel de snelheid dan over naar een lagere instelling. (EY78A1)

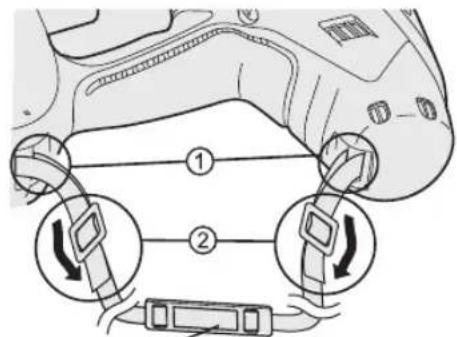

De schouderriem bevestigen
OPGELET:
- Bevestig de schouderriem stevig aan de hoofdbehuizing van het gereedschap en controleer de lengte van de riem voordat u deze gebruikt.
- Controleer de toestand van de riem en gebruik de riem niet als deze gescheurd, gerafeld enz. is.
Als het gereedschap gebruikt wordt terwijl de riem verkeerd bevestigd is, bestaat er kans op lichamelijk letsel of beschadiging van het gereedschap.
- Draag de schouderriem stevig om de schouder.
Als het gereedschap per ongeluk valt, bestaat er kans op lichamelijk letsel of beschadiging van het gereedschap.
- Steek de riem door de riemhouders. (①)
- Steek de riem door de gespen en stel de lengte af. (②)
- Het schouderkussen kan verschoven worden totdat dit comfortabel zit.
• Zorg dat het schouderkussen op de schouder rust. - Trek aan de schouderriem om te controlleren of deze stevig aan de hoofdbehuizing van het gereedschap is bevestigd.

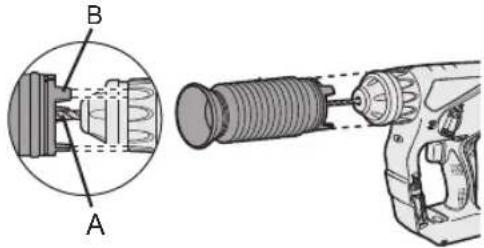

Stofzak (EY9X005E)
(Verkrijgbaar als optioneel hulpstuk)
* Bits met een diameter van meer dan 20 mm kunnen niet door de stofverzamelmanchet naar binnen worden gestoken.
* Gebruik het gereedschap niet voor het boren in andere materialen dan beton, specie en andere keramische materialen. Als de machine voor het boren van metaal wordt gebruikt, kan de stofzak door de hitte van het loskomende metaal worden beschadigd.
* Gebruik dit gereedschap niet met een drilonderdeel dat korter is dan 130 mm.
- Plaats een bit.
- Druk de boor door A en bevestig de stofzak bij B op de daarvoor bestemde plaats op de koppelingsgreep.
Houd de stofzak tijdens het gebruik van de machine zo dicht mogelijk bij de wand.
Houd het onderstuk van de stofzak vast om dit te legen.
Opslag
Bewaar de stofzak niet in samengedrukte toestand. Als de stofzak in samengedrukte toestand wordt bewaard, is het mogelijk dat deze niet meer de oorspronkelijke vorm kan aannemen.
Voor een juist gebruik van de accu
- Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.
- Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.
De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.
- Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroe ven of andere kleine metalen voor werpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.
Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.
- Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.
- Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.
Levensduur van de accu
De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.
Recyclen van de accu
ATTENTIE:
Om het milieu te beschermen en nog maals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.
Li-ion accu
Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
[Acculader]
Opladen
OPGELET
- Als de temperatuur van de accu lager wordt dan ongeveer -10^ , zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
- De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
- Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)
- Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
- Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
- Steek uw vingers niet in de contact-opening wanneer u de lader vastpakt.
OPGELET:
Om brandgevaar en beschadiging van de acculader te voorkomen.
- Gebruik geen stroom van een motor generator.
- Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.
- Maak de acculader los wanneer deze niet wordt gebruikt.
Li-ion accu
OPMERKING:
De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.
Acculader
- Steek de lader in een stopcontact.
- Plaats de accu goed in de lader.
- Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.
- Schuif de accu in de richting van de pijl naar voren.
Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
-
Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).
De oranje standby-indicator knippert tot de accu is afgekoeld.
Vanaf dat moment wordt de accu automatisch opnieuw geladen. -
De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
-
Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.
-
Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.
Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen. - Als de laadindicator (groen) niet uit-gaat, moet u contact opnemen met een officiële dealer.
- Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.
LAMPINDICATIES
Uit
Brandt
Knippert
Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.
Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.
[Informatie over de verwijdering in andere landen buiten de Europese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
Opmerking over het batterijensymbool (beneden twee voorbeelden):
Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.
V. ONDERHOUD
- Gebruik alleen een droge, zachte doek om de machine af te vegen. Gebruik geen vochtige doek, witte spiritus, benzine of andere sterke oplosmiddelen voor het reinigen.
- In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.
VI. ACCESSOIRES
OPGELET:
Om letsel te voorkomen, mag u de accessoires en hulpstukken uitsluitend gebruiken voor de doeleinden waarvoor deze zijn ontworpen.
Bitadapter (inclusief)
•EY9HX403E
Boorkop (Los verkrijgbaar accessoire)
•EY9HX400E
Voor gebruik met een bit voor boren in hout of metaal met een schacht met een diameter van 1,5 tot 13 mm.
Gebruik de boorkop niet in de stand "Klopboren" (↑). Bij gebruik in de stand "Klopboren" kan de bit of de boorkop afbreken en kan letsel worden veroorzaakt.
Hamerkop (Los verkrijgbaar accessoire)
•EY9HX401E
Voor gebruik met een bit voor boren in beton, hout of metaal met een rechte schacht met een diameter van 2,5 tot 13 mm.
Gebruik de klopboorkop met bit voor boren in hout of metaal niet in de stand "Klopboren" ( ). Bij gebruik in de stand "Klopboren" kan de bit afbreken en kan letsel worden veroorzaakt.
Neem contact op met uw plaatselijke servicecentrum voor nadere bijzonderheden betreffende de accessoires.
VII. GEBRUIKSADVIES
-
Als het bit niet met voldoende kracht omlaag wordt gedrukt, is het mogelijk dat het gereedschap niet klopt bij gebruik van de klopboorfunctie.
Dit is om te voorkomen dat de klopboorfunctie wordt ingeschakeld terwijl er geen belasting is. Druk in dit geval het bit met meer kracht omlaag zodat het gereedschap ingeschakeld wordt en begint te kloppen.
Zorg dat u tijdens het werk altijd met voldoende kracht drukt. -
In de winter of in andere situaties waar de temperatuur van het gereedschap laag is (minder dan 5°C), is het mogelijk dat de slagkracht van de hamer in het begin zwakker is dan normaal.
Dit komt omdat het smeervet bij lage temperaturen stijver is, waardoor de wrijving wordt verhoogd.
Als dit gebeurt, dient u de hamerfunctie gedurende ongeveer 30 seconden zonder belasting te gebruiken en dit 3 maal te herhalen. Hierdoor zal de slagkracht hersteld worden.
| Model | EY7840 EY78A1 | |||
| Motorvoltage | 14,4 V DC 14,4 | V DC 18 V DC | ||
| Maximaleboordiameter | Beton | 16,5 mmVoor werk dat voltooid kan worden met één accu( 12,5 mm - 16,5 mm) | ||
| Staal | 13 mm | |||
| Hout | 18 mm | |||
| Onbelast toerental (TPM) | 0~1000 rpm 0 | ~1250 rpm | ||
| Aantal kloppen per minuut (KPM) | 3800 bpm 3800 | bpm 4750 bpm | ||
| Gewicht (met accu: EY9L44) | 2,45 kg 2,45 kg | - | ||
| Gewicht (met accu: EY9L45) | 2,45 kg 2,45 kg | - | ||
| Gewicht (met accu: EY9L50) -- | 2,6 Kg | |||
| Gewicht (met accu: EY9L51) -- | 2,6 Kg | |||
| Totale lengte | 249 mm | |||
| Geluid, Trillingen Zie het ingesloten sheet | ||||
RICHTLIJNENTABEL
- Kies het draaimoment voor het vastdraaien van schroeven met de koppelingshandgreep.
- Richtlijnen voor het kiezen van het draaimoment Afhankelijk van de taak zijn er afstellingen mogelijk in vijf niveaus met stappen van ongeveer 1 N•m (10 kgf-cm).
| Instelling Draaimoment | Richtlijn afhankelijk van het mate-riaal | ||||||
| Beton Baksteen | |||||||
| (A) (B) | (A) (B) | ||||||
| Schroeven vastdraaien | 1 Ongeveer 1,5 N•m (15 k gf-cm) | ● | |||||
| 2 Ongeveer 2,5 N•m (25 k gf-cm) | ● | ||||||
| 3 Ongeveer 3,4 N•m (35 k gf-cm) | ● | ● | ● | ||||
| 4 Ongeveer 4,4 N•m (45 k gf-cm) | ● | ● | ● | ||||
| 5 Ongeveer 5,4 N•m (55 k gf-cm) | ● | ||||||
| Gaten boren | (Boormarkering) | Ongeveer 14,4 V: 12,5 N•m (127 kgf-cm)18 V: 13,5 N•m (138 kgf-cm) | Gaten boren in hout en metaal | ||||
(A) Voor het vastdraaien van schroeven in plastic pluggen die een 6,0 mm diameter voorgeboord gat in het beton vereisen.
(B) Voor het rechtstreeks vastdraaien van schroeven in beton (zoals topcon) met een 3,5 mm diameter voorgeboord gat.
OPMERKING: Dit zijn algemene richtlijnen. Het vereiste draaimoment kan verschillen afhankelijk van de vorm, het materiaal en de toepassing van de schroeven.
Maak de instelling overeenkomstig de werkomstandigheden ter plekke.
ACCU
| Model EY9L41 EY9L42 | EY9L44 EY9L45 EY9L50 | EY9L51 | |||
| Soort accu Li-ion accu | |||||
| Accuspanning | 14,4 V gelijkstroom(3,6 V x 4 cellen) | 14,4 V gelijkstroom(3,6 V x 8 cellen) | 18 V gelijkstroom(3,6 V x 10 cellen) | ||
ACCULADER
| Model EY0L81 | ||||||
| Toelaatbaar vermogen | Zie het specificatieplaatje op de onderkant van de acculader | |||||
| Gewicht 0,93 kg | ||||||
| Laadtijd | EY9L41 E | Y9L42 EY9L4 | 44 EY9L45 E | Y9L50 EY9L51 | ||
| Bruikbaar: 45 min | Bruikbaar: 30 min | Bruikbaar: 50 min | Bruikbaar: 65 mins | Bruikbaar: 50 min | Bruikbaar: 65 min | |
| Vol: 60 min | Vol: 35 min | Vol: 65 min | Vol: 80 min | Vol: 65 min | Vol: 80 min | |
| Model EY0L82 | ||||||
| Toelaatbaar vermogen | Zie het specificatieplaatje op de onderkant van de acculader | |||||
| Gewicht 0,93 kg | ||||||
| Laadtijd | EY9L41 E | Y9L42 EY9L4 | 44 EY9L45 E | Y9L50 E Y9L51 | ||
| Bruikbaar: 35 min | Bruikbaar: 30 min | Bruikbaar: 40 min | Bruikbaar: 50 min | Bruikbaar: 40 min | Bruikbaar: 55 min | |
| Vol: 50 min | Vol: 35 min | Vol: 55 min | Vol: 60 min | Vol: 55 min | Vol: 70 min | |
OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene catalogus.
OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
