GEBRUIKSAANWIJZING EY75A2 PANASONIC

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.

• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz. OPGELET: Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhittingwaarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd. Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu vóór gebruik goed op het gereedschap is bevestigd.

• Als de accuset niet goed is bevestigd, gaan het oververhitting-waarschuwingslampje (accu/motor) en het waarschuwingslampje voor lage accuspanning knipperen en draait de bit niet op het apparaat, zoals gebruikelijk. Dit is een waarschuwing dat het apparaat niet op veilige wijze kan worden gebruikt, zelfs niet als een schakelaar wordt bediend. Plaats de accu in het gereedschap totdat het rode label verdwijnt. Asegúrese de utilizar la cubierta de la caja de batería

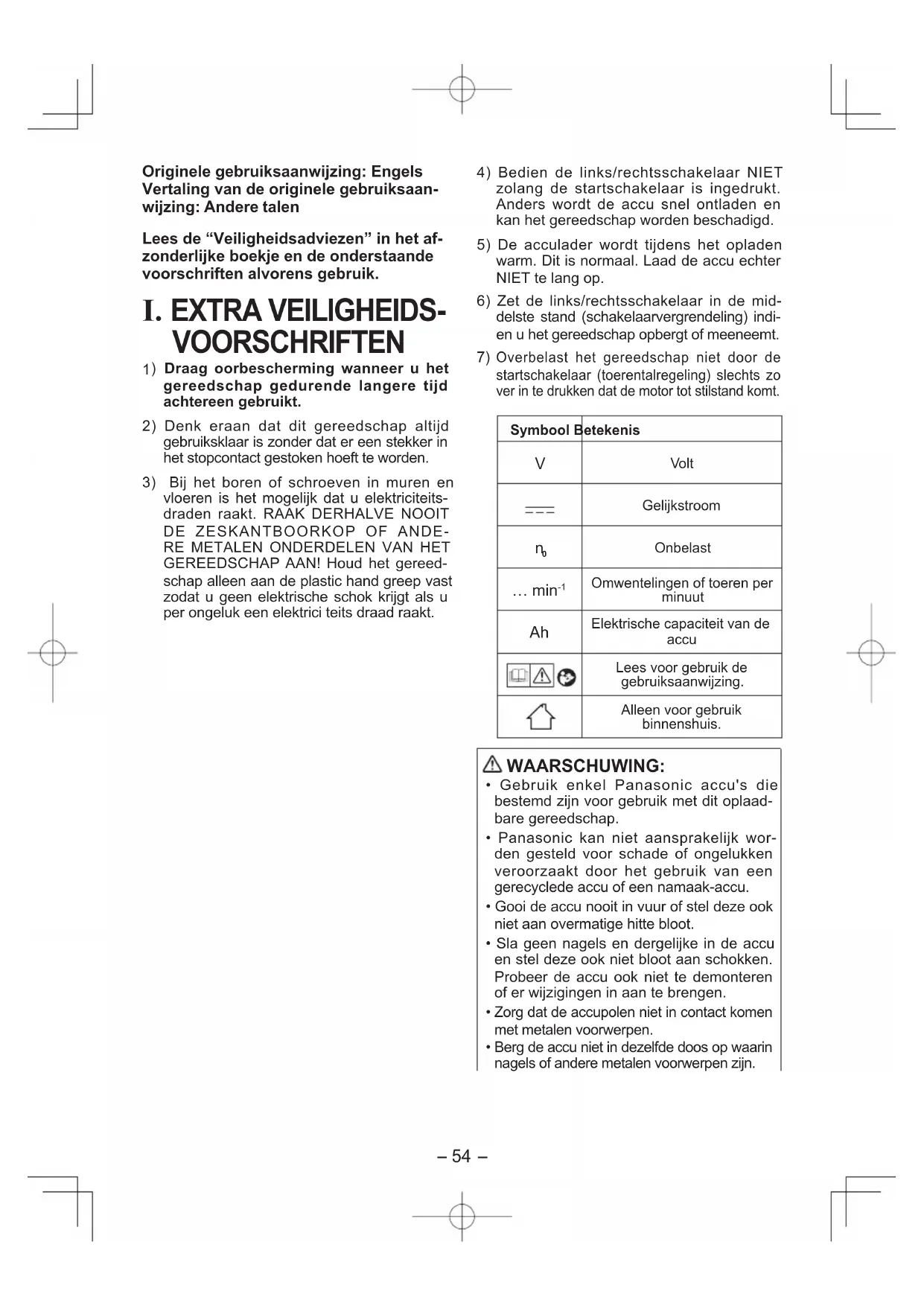

) Draag oorbescherming wanneer u het gereedschap gedurende langere tijd achtereen gebruikt.

2) Denk eraan dat dit gereedschap altijd

gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

3) Bij het boren of schroeven in muren en

vloeren is het mogelijk dat u elektriciteits- draden raakt. RAAK DERHALVE NOOIT

GEREEDSCHAP AAN! Houd het gereed- schap alleen aan de plastic hand greep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektrici teits draad raakt.

4) Bedien de links/rechtsschakelaar NIET

zolang de startschakelaar is ingedrukt. Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.

5) De acculader wordt tijdens het opladen

delste stand (schakelaarvergrendeling) indi- en u het gereedschap opbergt of meeneemt.

Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt. Symbool Betekenis

Omwentelingen of toeren per minuut Elektrische capaciteit van de accu Lees voor gebruik de gebruiksaanwijzing.Alleen voor gebruik binnenshuis. WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaad- bare gereedschap.

• Panasonic kan niet aansprakelijk wor- den gesteld voor schade of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.

• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.

• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.

Zorg dat de accupolen niet in contact komen met metalen voorwerpen.

Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zijn. Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaan- wijzing: Andere talen Lees de “Veiligheidsadviezen” in het af- zonderlijke boekje en de onderstaande voorschriften alvorens gebruik. EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 54 2012-10-12 13:18:27-

• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.

• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.

• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.

• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitteontwik- keling, ontbranding of barsten van de accu.

Bevestigen of verwijderen van de bit OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereed- schap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

1. Pak de kraag van de snelkoppelingboorkop

vast en trek deze weg van het gereedschap.

3. De kraag keert in de oorspronkelijke stand

terug wanneer deze wordt losgelaten.

4. Trek even aan de bit om er zeker van te

zijn dat de bit vastzit.

Om de bit te verwijderen, trekt u de kraag op dezelfde wijze weg van het gereedschap. OPGELET:

• Als de kraag niet in de oorspronkelijke stand terugkeert of als de bit gemakkelijk uit de bithouder kan worden ge trokken, is de bit niet op de juiste wijze bevestigd. Controleer vóór gebruik altijd of de bit goed is bevestigd. Gebruik 6,35 mm zeskantbits. Voor een stevige bevestiging van de bit mag u alleen zeskantbits met een 9,5 mm uitsparing gebruiken. 6,35 mm9,5 mm Bevestigen of verwijderen van de dop

1. Bevestigen van de dop

Bevestig de dop door de opening in de onder- kant van de dop over het vierkante aandrij- feind van het gereedschap te schuiven. Zorg dat de dop stevig aan het gereed schap is bevestigd.

2. Verwijderen van de dop

Trek de dop los van het gereedschap. OPMERKING: Bevestigen of verwijderen van de originele opties en doppen Zorg dat de temperatuur van het gereedschap boven het vriespunt (0°C) is bij het bevestigen of losmaken van de originele opties en doppen aan het vierkante aandrijfeind. Het rubber in het vierkante aandrijfeind dat de kogel omhoogduwt kan hard worden bij temperaturen onder het vriespunt. Hierdoor is extra kracht vereist bij het los- en vastmaken van de doppen. Bevestigen en verwijderen van de accu

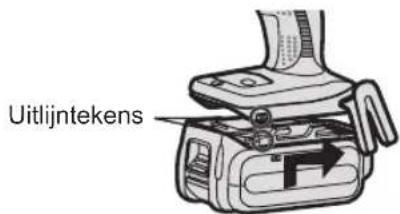

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

• Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

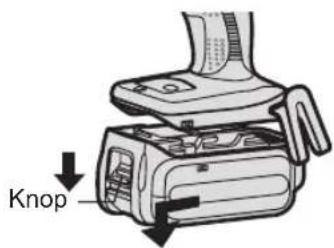

2. Verwijderen van de accu:

Trek vanaf de voorkant aan de knop om de accu los te maken. Uitlijntekens Knop-

• Adem geen rook in die door het gereedsc- hap of de accu wordt uitgestoten, want dit kan schadelijk zijn voor uw gezondheid. [Op het gereedschap] Bediening van de startschake- laar en de links/rechtsschakelaar Rechts LinksVergrendelstand OPGELET: Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen. Bediening van de schake- laar voor rechtsomdraaien

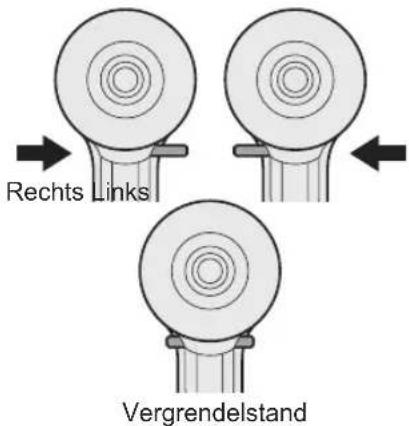

1. Druk de schakelaar voor rechtsom draaien in.

2. Druk de startschakelaar iets in om het

ge reedschap langzaam te laten begin nen met draaien.

3. De snelheid neemt toe naarmate de

startschakelaar verder wordt ingedrukt, zodat u de schroeven optimaal kunt vast- draaien. Wanneer de startschakelaar wordt losgelaten, treedt de rem in werking en zal de bit meteen stoppen.

4. Zet de schakelaar na gebruik in de mid-

delste stand (vergrendelstand). Bediening van de schake- laar voor linksomdraaien

Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairich ting van de boorkop.

Druk de startschakelaar iets in om het gereed- schap langzaam te laten beginnen met draaien.

• Gebruik het gereedschap niet ononder- broken met twee of meer accu's achter elkaar, om oververhitting te voorkomen. Het gereedschap moet voldoende zijn afgekoeld voordat u met een volgende accu kunt beginnen. Gebruik van de riemclip WAARSCHUWING!

• Zorg ervoor dat de riemclip stevig aan de behuizing van het gereedschap wordt bevestigd door de schroef goed vast te draaien. Als de schroef niet goed vastz- it, kan de riemclip losraken waardoor het ge reedschap kan vallen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

Bevestig de riemclip goed en stevig aan de broekriem of gordel. Let er op dat het ge reedschap niet van de riem losschiet. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Ga niet hardlopen of springen terwijl het gereedschap aan de riemclip hangt. De riemclip kan van de riem losschieten waardoor het gereedschap valt. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

• Zet de riemclip in de bewaarstand wan- neer de clip niet wordt gebruikt. Anders kan de riemclip achter andere voorwerpen blijven hangen. Dit kan lichamelijk letsel of beschadiging van het gereedschap tot gevolg hebben.

Bevestig geen andere bit dan een schroef- bit aan het gereedschap wanneer dit aan de riemclip wordt gedragen. Scherpe voor- werpen, zoals boren en schroefbits, kun- nen lichamelijk letsel veroorzaken.-

Verplaatsen van de riemclip De riemclip kan aan beide zijden van het gereedschap worden bevestigd.

1. Verwijderen van de clip

(1) Verwijder de schroef. (2) Trek de clip naar buiten.

2. Bevestigen van de clip aan de andere kant

(1) Steek de clip in de andere kant. (2) Draai de schroef goed aan zodat deze goed vast zit. Startschakelaar variabele snelheid Druk de snelheidsschakelaar bij het begin van het boren eerst licht in zodat u precies het punt waar u wilt boren kunt bepalen. Hoe dieper de snelheidsschakelaar wordt ingedrukt, hoe sneller de machine zal draaien. OPGELET : Wanneer u het apparaat gebruikt door de trekker over te halen kan er mogelijk een opstarttijd zijn voordat de draaiing begint. Dit is geen signaal dat op een defect wijst. Deze opstarttijd ontstaat wanneer de trekker voor de eerste keer wordt over- gehaald na het installeren van een nieuw accupack of wanneer het appa- raat minstens 1 minuut (of minstens 5 minuten wanneer het LED-lampje aan is) niet gebruikt is. De draaiing begint zonder opstarttijd tijdens het tweede en het daaropvolgende gebruik. Bedieningspaneel (1) (2) (4) (3) (1) Kiezen van de slagkrachtinstelling Er zijn drie instellingen voor de slagkracht (zacht, medium, hard). Druk op de slagkrachtfunctietoets om de gewenste instelling te kiezen. Bij enkele malen indrukken van de toets wordt er omgeschakeld tussen zacht, medium en hard. Bij het verlaten van de fabriek is de slag- kracht van de schroevendraaier ingesteld op “hard”. Tabel met aanbevolen werkrichtlijnen Display voor slag-krachtfunctieAanbevolen toepassing Klussen die een hoog aanhaalmoment vereisen waarbij er geen kans bestaat dat de bout of schroef breekt, de kop afknapt of de bit losraakt. (Bij deze instelling wordt het maximale aanhaalmoment verkregen.) Geschikte toepassingen zijn: Vastdraaien van M8 en grotere bouten Vastdraaien van lange schroeven in wanden binnenshuis0 - 2300 tpm/0 - 2500 tpm

0 - 3000 spm/0 - 3500 spm

Klussen die een minder hoog aanhaalmoment vereisen waar de kans bestaat dat de schroef breekt of de kop afknapt. (Bij deze instelling is het aanhaalmoment beperkt.) Geschikte toepassingen zijn: Vastdraaien van bouten met een kleine diameter (M6) Vastdraaien van metaalwerk-schroeven bij het bevestigen van montageonderdelen0 - 1400 tpm

Klussen die een minder hoog aanhaalmoment vereisen waar de kans bestaat dat de schroef breekt, de kop afknapt of de bit losraakt, met beschadiging van een afgewerkt oppervlak tot gevolg. (Bij deze instelling is het aanhaalmoment beperkt.) Geschikte toepassingen zijn: Vastdraaien van bouten met een kleinere diameter dan M6 die gemakkelijk kunnen breken Vastdraaien van schroeven in een plastic vorm Monteren van gipsplaten0 - 1000 tpm

• spm = slagen per minuut Vermijd herhaaldelijk indrukken van de schakelaar wanneer de bouten en schro- even erg vast zitten. Indien dit wel wordt gedaan, is het mogelijk dat het draaien vertraagd begint of de slagkrachtfunctie-aanduiding knip- pert waardoor het draaien helemaal niet begint om beschadiging van het circuit te voorkomen.-

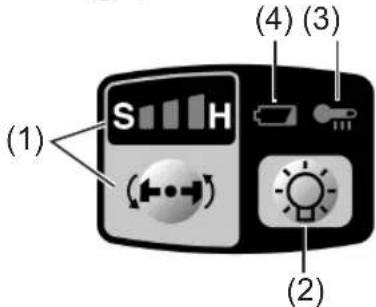

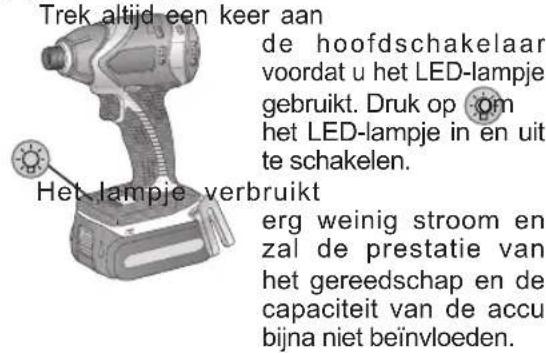

(2) LED-lampje Trek altijd een keer aan de hoofdschakelaar voordat u het LED-lampje gebruikt. Druk op om het LED-lampje in en uit te schakelen. Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden. OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.

Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

Het LED-lampje gaat automatisch uit wanneer het gereedschap langer dan 5 minuten niet wordt gebruikt. Opgelet : KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL. Het gebruik van bedieningsorganen, het maken van afstellingen of het uitvoeren van procedures die niet in deze handleiding staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling. (3) Oververhitting waarschuwingslampje Off (normal operation) Illuminated: Overheat (motor) Flashing: Overheat (battery) Indicates operation has been halted due to motor or battery overheating. Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit raakt, wordt de beveiligingsfunctie ge- activeerd en zal de motor of de accu stoppen met werken. Het oververhitting- waarschuwingslampje op het bedien- ingspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligings- functie is geactiveerd, moet u het ger- eedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhit- tingwaarschuwingslampje uitgaat.

• Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting- beveiligingsfunctie veelvuldig in werking treedt.

• Als het gereedschap continu wordt ge- bruikt onder omstandigheden met hoge belasting of bij hoge omgevingstem- peraturen (zoals in de zomer), bestaat de kans dat de oververhitting-beveilig- ingsfunctie veelvuldig in werking treedt.

• Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligings- functie niet in werking treedt.

• De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkom- standigheden en andere factoren.

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de tem- peratuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elek- trisch gereedschap niet goed functioneert.

• Gebruik de lader bij een temperatuur tussen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergeli- jkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tussen de temperatuur van de accu en de temperatuur van de op- laadlocatie.) (4) Waarschuwingslampje voor lage accuspanning Uit (normale werking) Knippert (Accu is ontladen) De accu-beveiligings- functie is geactiveerd. Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen. Uit (normale werking) Verlicht: Oververhitting (motor) Knippert: Oververhitting (accu) De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.-

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accus- panning begint te knipperen.

• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het ‘accu bijna leeg’-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.

• Als er plotseling te veel vermogen wordt gevergd van het apparaat kan de motor vergrendelen, de beveiligings- sensor tegen te veel stroom is mogelijk ingeschakeld en het ‘selecteerscherm werkkracht-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het appa- raat opnieuw start. [Accu] Voor een juist gebruik van de accu Li-ion accu

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.

• Kijk bij het laden van de accu of de aansluit- ingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bes- tanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed wor- den door vreemde bestanddelen zoals stof en water, enz.

• Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroe ven of andere kleine metal- en voor werpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

• Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Wanneer de accu van het gereed schap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. Recyclen van de accu ATTENTIE: Om het milieu te beschermen en nog- maals bruikbare materialen te recy- clen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen. [Acculader] Opladen OPGELET

• Als de temperatuur van de accu lager wordt dan ongeveer −10°C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.

• De optimale omgevingstemperatuur is tus- sen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0 °C (32°F), kan het voorkomen dat het elektrisch gereed- schap niet goed functioneert.

• Gebruik de lader bij een temperatuur tus- sen de 0°C en de 40°C en laad de accu op bij een temperatuur die vergelijkbaar is met de temperatuur van de accu zelf. (Er mag niet meer dan 15°C verschil zijn tus- sen de temperatuur van de accu en de temperatuur van de oplaadlocatie.)

Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze rui- mte liggen om op temperatuur te komen.

• Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contactopen- ingwanneer u de lader vastpakt.-

OPGELET: Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor generator.

• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

• Maak de acculader los wanneer deze niet wordt gebruikt. Li-ion accu OPMERKING: De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op. Acculader

1. Steek de lader in een stopcontact.

Plaats de accu goed in de lader. 1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader. 2 Schuif de accu in de richting van de pijl naar voren.

De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt auto- matisch een interne elektronische schake- ling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu auto- matisch opnieuw geladen.

4. De laadindicator (groen) knippert langzaam

wanneer de accu ongeveer 80% is opgela- den.

5. Wanneer het opladen is voltooid, zal de

laadindicator snel groen gaan knipperen.

6. Als de temperatuur van de accu minder dan

0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemper- atuur volledig is opgeladen.

7. Als de spanningsindicator niet meteen op licht

nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiële dealer.

8. Als een volledig opgeladen accu opnieuw

in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

9. Verwijder de accu terwijl u de accu- ont-

grendeltoets omhoog houdt. Accu-ontgrendeltoets Uitlijntekens-

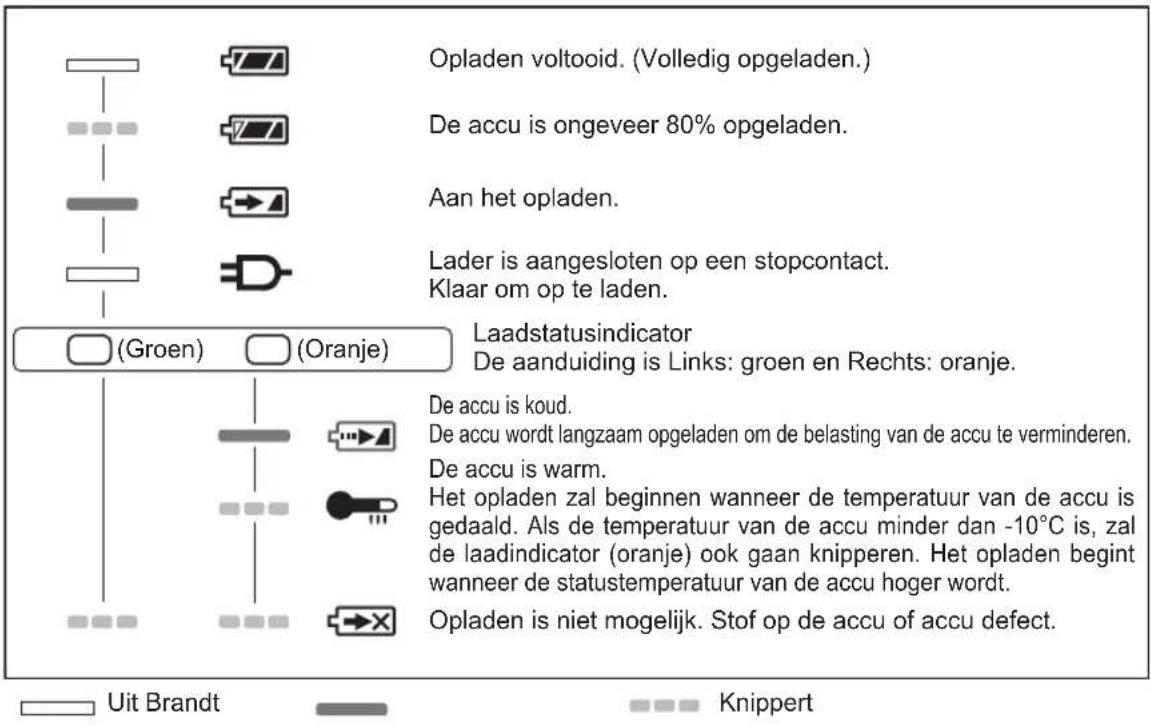

LAMPINDICATIES Opladen voltooid. (Volledig opgeladen.) De accu is ongeveer 80% opgeladen. Aan het opladen. (Groen) Uit Brandt Knippert (Oranje) Lader is aangesloten op een stopcontact. Klaar om op te laden. Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. Opladen is niet mogelijk. Stof op de accu of accu defect. Informatie voor gebruikers betreffende het verzamelen en ver- wijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende docu menten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Euro pese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.-

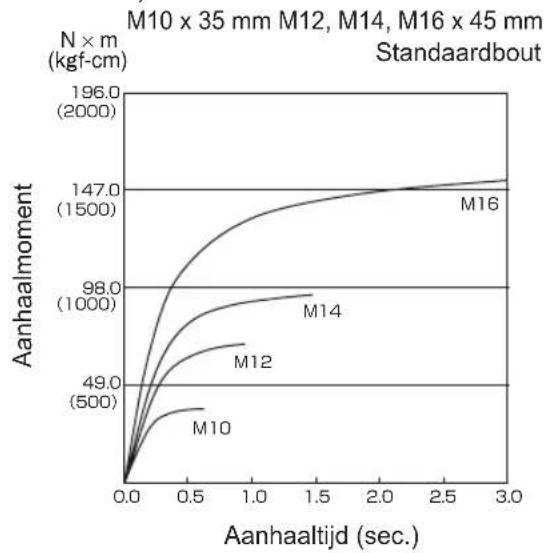

AanhaalmomentAanhaaltijd (sec.)

Maak het gereedschap met een droge, zach- te doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ont- vlambare middelen om het ge reedschap schoon te maken.

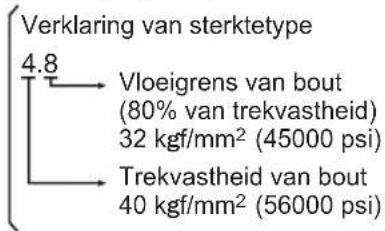

AANHAALMOMENT De kracht die vereist is voor het vast draaien van een bout hangt af van het materiaal en de afmeting van de bout, en het materiaal waarin de bout gedraaid wordt. De aanhaaltijd moet daarop worden aange- past. De onderstaande waarden zijn bedoeld als referentie. (De feitelijke waarden kunnen verschil len afhankelijk van de aanhaalomstandig heden.) Factoren die het aanhaal- moment beïnvloeden Het aanhaalmoment wordt beïnvloed door een groot aantal factoren, die hierna worden beschreven. Controleer het aanhaalmoment altijd met een momentsleutel.

M12 M14 M16 M10 AanhaalmomentAanhaaltijd (sec.) Opmerking over het batterijensymbool (beneden twee voorbeel den): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 62EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 62 2012-10-11 16:46:052012-10-11 16:46:05-

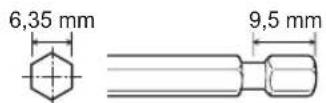

Gebruik alleen een bit met een geschikte maat.Los verkrijgbare originele Panasonic snelkoppelingboorkop (EY9HX110E).Maat boorkop: 6,35 mm zeskant VII. AANHANGSEL

AANBEVOLEN MAXIMALE CAPACITEITEN

ModelEY75A1 EY75A2Schro evenHoutschroef 3,5 mm - 9,5 mmZelfborende schroef 3,5 mm - 6 mmBolt fasteningStandaardbout: M6 - M16Bout met hoge trekvastheid: M6 - M12 Bout Moer OnderlegringPlaatstaaldikte 10 mmOnderlegringVeerring Aanhaalomstandigheden• De volgende bouten zijn gebruikt. Standaardbout: Sterktetype 4,8 Hoogwaardig type 12,9 Verklaring van sterktetypeVloeigrens van bout(80% van trekvastheid)32 kgf/mm (45000 psi)Trekvastheid van bout 40 kgf/mm (56000 psi)2) AanhaaltijdEen langere aanhaaltijd resulteert in een hoger aanhaalmoment. Een hoog aan-haalmoment heeft echter geen toege-voegde waarde en verkort de levensduur van het gereedschap.3) Verschillende boutdiktesDe boutdikte is van invloed op het aan-haalmoment van de bout.Over het algemeen neemt het aanhaal-moment toe naarmate de bout dikker wordt.4) Aanhaalomstandigheden Het aanhaalmoment is zelfs bij dezelfde type bouten afhankelijk van de kwaliteit, de lengte en de torsiecoëfficiënt (een bij de productie door de fabrikant vastgestelde coëfficiënt). Het aanhaalmoment is zelfs bij het zelfde bevestigingsmateriaal (b.v. staal) afhan-kelijk van de afwerkingslaag van het materiaal. Het aanhaalmoment neemt aanzienlijk af wanneer de bout en moer met elkaar meedraaien.5) Speling in de dopsleutelHet aanhaalmoment neemt af als voor het vastdraaien van een bout een ver keerde dopsleutel wordt gebruikt.6) Startschakelaar (startschakelaar met vari-abele toerentalregeling) Het aanhaalmoment is lager wanneer de schakelaar van het gereedschap niet volledig is ingedrukt.7) Invloed van een adapter Het aanhaalmoment neemt af bij gebruik van een universeel verbindingsstuk of een aansluitadapter. EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 64EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 64 2012-10-11 16:46:062012-10-11 16:46:06-

Maximaal aanhaalmoment 150 N·m 155 N·m 200 N·m 205 N·m Slagen per minuut zacht-stand 0 - 2000 min

1,65 kg Geluid, Trillingen Zie het ingesloten sheet ACCU Model EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Soort accu Li-ion accu Accuspanning 14,4 V gelijkstroom (3,6 V x 4 cellen) 14,4 V gelijkstroom (3,6 V x 8 cellen) 18 V gelijkstroom (3,6 V x 10 cellen) ACCULADER Model EY0L81 Toelaatbaar vermogen Zie het specifi catieplaatje op de onderkant van de acculader Gewicht 0,93 kg Laadtijd EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Bruikbaar: 45 min Bruikbaar: 30 min Bruikbaar: 50 min Bruikbaar: 65 min Bruikbaar: 50 min Bruikbaar: 65 min Vol: 60 min Vol: 35 min Vol: 65 min Vol: 80 min Vol: 65 min Vol: 80 min Model EY0L82 Toelaatbaar vermogen Zie het specifi catieplaatje op de onderkant van de acculader Gewicht 0,93 kg Laadtijd EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Bruikbaar: 35 min Bruikbaar: 30 min Bruikbaar: 40 min Bruikbaar: 50 min Bruikbaar: 40 min Bruikbaar: 55 min Vol: 50 min Vol: 35 min Vol: 55 min Vol: 60 min Vol: 55 min Vol: 70 min OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijg- baar zijn. Zie de meest recente algemene catalogus. OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer. EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 65EY7546_EY7547_EY7550_EY7551_EU_005(NL).indd 65 2012-10-11 16:46:062012-10-11 16:46:06-
