KÄYTTÖOHJE EY75A2 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/Индекс/Индекс

English:	Page	9	Español:	Página	66
Deutsch:	Seite	21	Dansk:	Side	77
Français:	Page	32	Svenska:	Sid	88
Italiano:	Pagina	43	Norsk:	Side	99
Nederlands:	Bladzijde	54	Suomi:	Sivu	110

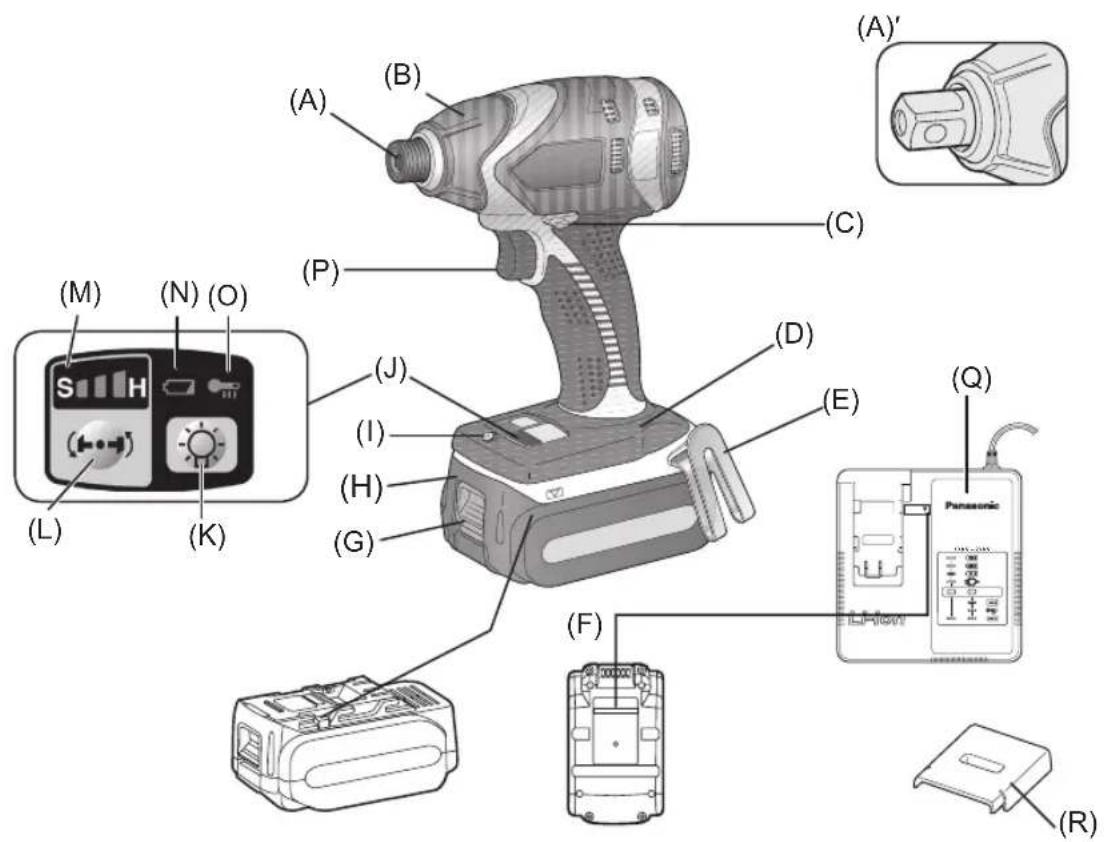

FUNCTIONAL DESCRIPTION FUNKTIONSBESCHREIBUNG DESCRIPTION DES FONCTIONS DESCRIZIONE DELLE FUNZIONI FUNCTIEBESCHRIJVING DESCRIPCIÓN FUNCIONAL FUNKTIONSBESKRIVELSE FUNKTIONSBESKRIVNING FUNKSJONSBESKRIVELSE TOIMINTOJEN KUVAUS

Käytä aina akkukantta

- Kun akkua ei käytetä, pane akku säilöön niin, että vieraat aineet kuten pöly, vesi jne. eivät likaa liittimiä. Muista panna akkukansi paikalleen suojaamaan akkuliittimiä.

- Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää. TÄRKEÄ HUOMAUTUS: Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä toimenpidettä.

- Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta. Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.

Turvallisen käytön takaamiseksi

- Akku on suunniteltu asennettavaksi kahden turvallisuutta koskevan toimenpiteen jälkeen. Varmista ennen käyttöä, että akku on kiinnitetty kunnolla perusrunkoon.

- Jos akkua ei kiinnitetä kunnolla, ylikuumenemisen varoituslamppu ja alhaisen akkujännitteen varoituslamppu vilkkuvat ja kone ei pyöritä kärkeä tavalliseen tapaan osoituksena siitä, että koneen toiminta ei ole turvallista, vaikka kytkin katkaistaisiin. Työnnä akku työkalun runkoon niin, että punainen merkki katoaa näkyvistä.

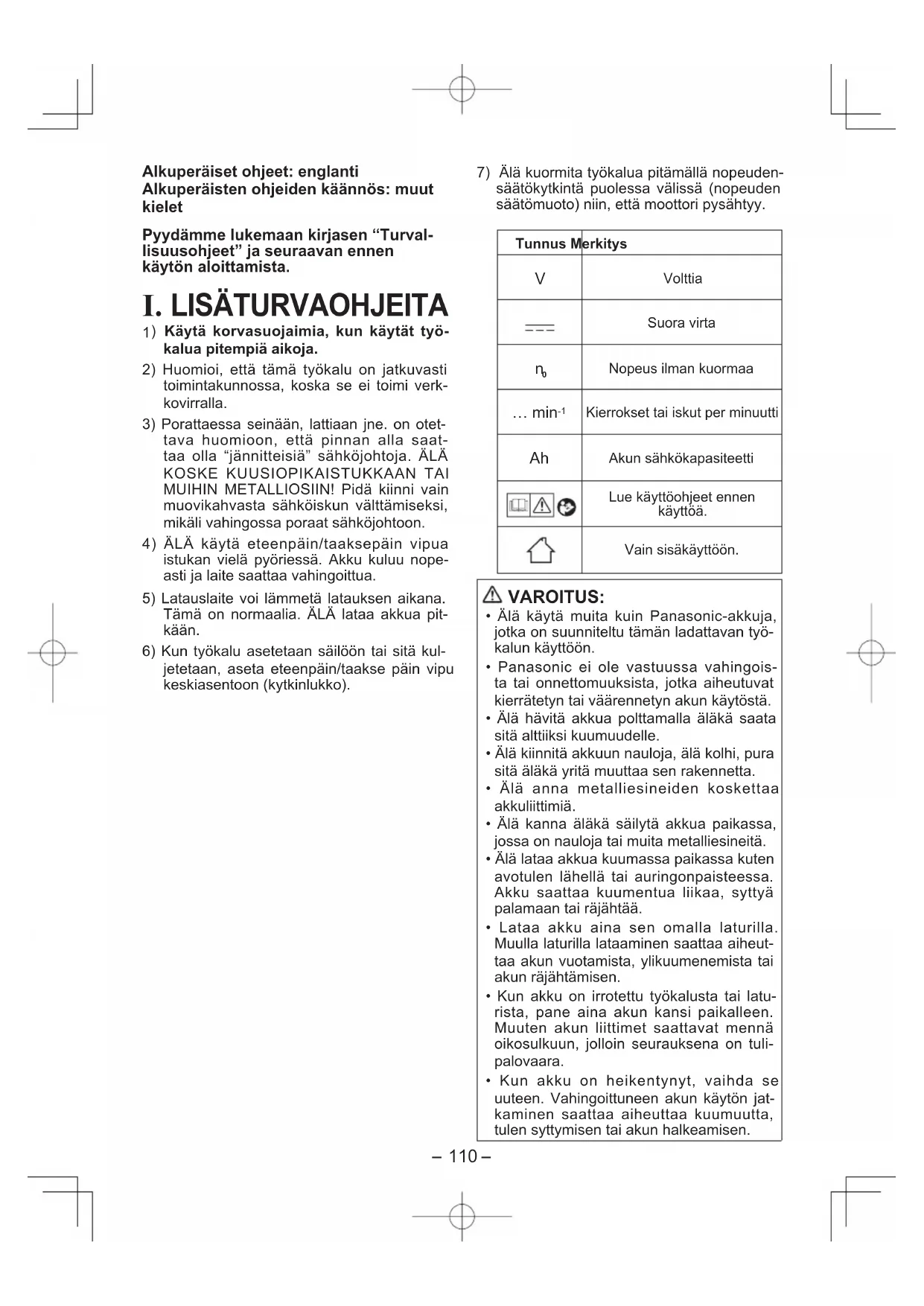

Alkuperäiset ohjeet: englanti Alkuperäisten ohjeiden käännös: muut kielet

Pyydämme lukemaan kirjasen "Turvallisuusohjeet" ja seuraavan ennen käytön aloittamista.

I. LISÄTURVAOHJEITA

1) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.
2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla.
3) Porattaessa seinään, lattiaan jne. on otettava huomioon, että pinnan alla saattaa olla "jännitteisiä" sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon.
4) ÄLÄ käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja laite saattaa vahingoittua.
5) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.
6) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taakse pääin vipu keskiasentoon (kytkinlukko).

7) Älä kuormita työkalua pitämällä nopeuden- säätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.

Tunnus Merkitys
V	Voltia
---	Suora virta
n_b	Nopeus ilman kuormaa
... min-1	Kierrokset tai iskut per minuutti
Ah	Akun sähkökapasiteetti
	Lue käyttöohjeet ennen käyttöä.
	Vain sisäkäyttöön.

⚠️ VAROITUS:

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierrätetyn tai väärennetyn akun käytöstä.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akkuliittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
• Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.
• Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen.
• Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.
• Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.

II. KOKOAMINEN

Terän kiinnittäminen tai irrottaminen

HUOMAUTUS:

- Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).

1. Pidä kiinni pikaistukan renkaasta ja vedä se irti ruuvinvääntimestä.
2. Aseta terä kiinnityslaitteeseen. Vapauta rengas.
3. Rengas palaa alkuasentoonsa, kun se vapautetaan.
4. Vedä terää varmistaaksesi, että se ei irtoa.
5. Terä irrotetaan vetämällä rengas irti samalla tavalla.

TÄRKEÄ HUOMAUTUS:

- Terää ei ole kiinnitetty kunnolla, jos rengas ei palaa alkuasentoonsa tai jos terä irtoaa kun sitä vedetään. Varmista ennen laitteen käyttöä, että terä on kiinnitetty kunnolla.

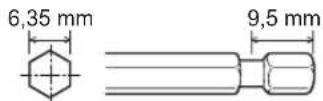

6,35 mm kuusioterien käyttö.

Jotta saadaan varmistettua terän kunnollinen kiinnittyminen, käytä vain sellaisia kuusioteriä, joissa on 9,5 mm nokka.

Hylsyn kiinnittäminen tai irrottaminen

1. Hylsyn kiinnittäminen

Kiinnitä hylsy asettamalla pohjassa oleva kolo rungossa olevaan neliömäiseen osaan.

Varmista, että hylsy kiinnittyy lujasti runkoon.

1. Hylsyn irrottaminen Vedä kärki irti.

HUOMAUTUS:

Hylsyjen ja kärkien kiinnittäminen tai irrottaminen kylmissä olosuhteissa Pyri suorittamaan kärkikappaleiden kiinnittäminen ja irrottaminen pakkasrajajan yläpuolella (0°C 32°F).

Karan jousilukitus saattaa jäykistyä kovalla pakkasella ja vaikeuttaa kär- kikappaleen vaihtoa. Hylsyjen kiinnit- tämiseen ja irrottamiseen tarvitaan enemmän voimaa.

Akun kiinnittäminen tai irrottaminen

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

- Siirrä akku paikalleen niin, että se lukkiutuu.

Sovitusmerkit

Vapauta akku vetämällä edessä olevaa painiketta.

Painike

III. TOIMINTA

⚠️ VAROITUS!

- Älä hengitä työkalusta tai akkupaketista purkautuvaa savua, sillä se saattaa olla haitallista.

[Päärunko]

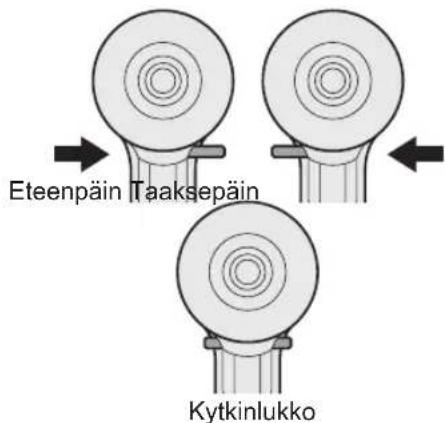

Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta

Eteenpäin Taaksepäin Kytkinlukko

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan pyö rinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyöri-mistä varten.
2. Paina liipasinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus nousee liipaisimen puristusvoiman mukaan, jotta ruuvit saadaan kiristettyä tehokkaasti. Jarru toimii ja terä pysähtyy heti, kun liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon (kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimis suunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu käynnistyyhitaasti.
3. Aseta vipu käytön jälkeen takaisin kes- kiasentoon (kytkinlukko).

TÄRKEÄ HUOMAUTUS:

- Jotta saadaan estettyä työkalun pinnan liiallinen kuumeneminen, älä käytä työkalua perätysten kahdella tai useammalla akulla. Työkalun on hyvä antaa jäähtyä välillä kovassa käytössä.

Vyölenkin käyttö

⚠️ VAROITUS!

• Varmista, että kiinnität vyölenkin kun nolla kiinni koneen runkoon ja että ruuvi on kiris-tetty kunnolla. Jos vyölenkki ei ole kunnol-la kiinni rungossa, lenkki saattaa irrota ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantu misen tai onnettomuuden.
• Tarkista ruuvin tiukkuus säännöllisesti. Jos ruuvi on löysällä, kiristä se.
• Varmista, että kiinnität vyölenkin kunnolla kiinni vyönauhaan tai muuhun nauhaan. Varo, että laite ei luista pois vyöstä. Tämä saattaa aiheuttaa loukkaantu misen tai onnettomuuden.
• Kun kone on vyölenkin varassa, vältä hyppimistä tai juoksemista koneen kanssa. Vyölenkki saattaa luistaa ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantu mise tai onnettomuuden.
• Kun vyölenkkiä ei käytetä, palauta se säilytysasentoon. Vyölenkki voi tarttua kiinni johonkin. Tämä saattaa aiheuttaa loukkaantumiser tai onnettomuuden.
• Kun kone on kiinnitetty vyönauhaan vyölenkillä, älä kiinnitä koneeseen muita kuin hyl-syjä ja vääntöbitsejä. Terävä esine, kuten poranterä, voi aiheuttaa loukkaantumisen taionnettomuuden.

Vyölenkin käyttöpuolen muuttaminen

Vyölenkki voidaan kiinnittää laitteen kummalle puolelle tahansa.

1. Lenkin irrottaminen
   (1) Irrota ruuvi.
   (2) Vedä lenkki ulos.

1. Lenkin kiinnittäminen toiselle puolelle
   (1) Työnnä lenkki sisään toiselle puolelle.
   (2) Kiristä ruuvi kokonaan niin, että se on kunnolla kiinnitetty.

Nopeudensäätökytkin

Aloita poraaminen aina alhaisilla kierroksilla tarkan ja virheettömän tuloksen varmistamiseksi.

TÄRKEÄ HUOMAUTUS:

Kun työkalua käytetään vetämällä liipaisimesta, ennen pyörimisen alkamista voi olla hetkellinen viive. Tämä ei ole merkki toimintahäiriöstä.

- Tämä viive ilmenee, kun työkalun piiri käynnistyy liipaisinta painettaessa ensimmäistä kertaa uuden akkupakkauksen asennuksen jälkeen, tai sen jälkeen kun työkalua ei ole käytetty vähintään 1 minuuttiin (tai vähintään 5 minuuttiin, kun LED on päällä). Pyöriminen alkaa ilman viivettä toisen ja myöhempien käyttökertojen aikana.

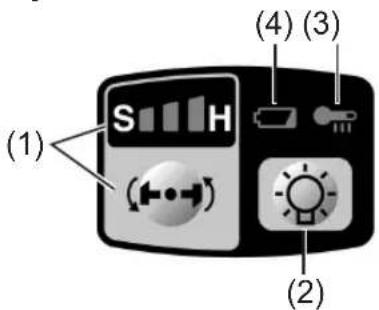

Säätöpaneeli

(1) (2) (3) (4)

(1) Iskutehomuodon valinta

- Iskutehon valinta 3 muodosta (kevyt, keskitaso, voimakas). Säädä painamalla iskutehomuodon painiketta. Muoto muuttuu kevyen, keskitason ja voimakkaan välillä joka kerta, kun paini ketta painetaan. Ruuvinväännin on säädetty tehtaalla "voimakkaalle" iskuteholle.

Taulukko suositetuista työskentely- tavoista

Iskutehomuodon näyttö	Suositettu käyttötapa
H0 - 2300 kierrosta minuutissa/0 - 2500 kierrosta minuutissaja0 - 3000 iskua minuutissa/0 - 3500 iskua minuutissa	Työt, jotka vaativat suurta vääntömomenttia ja jolloin ei ole vaaraa pultin tai ruuvin rikkoutumisesta, sen kärjen murtumisesta tai sen löystymisestä. (Tämä asento antaa suurimman mahdollisen vääntömomentin.) Sopivia käyttötarkoituksia ovat:M8 ja suurempien pulttien kiristysPitkien ruuvien ruuvaus sisätilojen viimeistelytöissä

M 0 - 1400 kierrosta minuutissa ja0 - 2800 iskua minuutissa

Työt, joissa tarvitaan rajoitettua vääntömomenttia ja joissa on vaarana ruuvin rikkoutuminen tai sen kärjen murtuminen.(Tämä asento antaa rajoitetun vääntömomentin.) Sopivia käyttötarkoituksia ovat:Halkaisijaltaan pienempien pulttien kiristys (M6)Metallityöstöruuvien ruuvaus kiinteiden kalusteiden asennuksen yhteydessä

S [IMAGE]0 - 1000 kierrosta minuutissa ja0 - 2000 iskua minuutissa

Työt, joissa tarvitaan rajoitettua vääntömomenttia ja joissa on vaarana ruuvin rikkoutuminen tai sen kärjen murtuminen tai ruuvin löystymisen aiheuttama viimeistellyn pinnan vahingoittuminen.(Tämä asento antaa rajoitetun vääntömomentin.)Sopivia käyttötarkoituksia ovat:Helposti murtuvien, pienem pien kuin M6 pulttien kiristysRuuuvien ruuvaus muottiin valettuun muovilinkipsisten seinälevyjen asennus

'iskua minuutissa= iskua per minuutti /ältä painamasta kytkintä toistuvasti, kun pultit ja ruuvit ovat tiukalla. Tämä saattaa viivästyttää pyörimisen alkamista, tai iskutehomuoto saattaa alkaa vilkkua näytössä, jolloin pyöriminen estetään virtapiirin suojaamiseksi.

(2) LED-valo

Ennen kuin käytät LEDvaloa, vedä aina virtakytkintä kerran.

Paina LED-valon kytkintä ja katkaisinta.

Tämä valo palaa hyvin alhaisella jännitteellä eikä se heikennä työkalun toimintaa käytön aikana eikä vaikuta sen akkukapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on tarkoitettu valaisemaan pienen työskentelyalueen tilapäisestä.
• Sitä ei tule käyttää korvaamaan tavallista käsivalaisinta, sillä se ei ole riittävän kirkas.
• LED-valo sammuu, kun työkalua ei ole käytetty 5 minuuttiin.

Tärkeä huomautus: ÄLÄ KATSO SÄTEESEEN.

Muiden kuin näissä ohjeissa kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden tekeminen saattaa altistaa käyttäjän vaaralliselle säteilylle.

(3) Ylikuumenemisen varoitusvalo

Sammunut (normaali toiminta)

Valaistu:

Kuumentunut liikaa (moottor

Vilkkuu:

Kuumentunut liikaa (akku)

Osoittaa, että toiminta on pysäytetty johtuen moottorin tai akun liiallisesta kuumenemisesta.

Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä toimenpidettä.

• Jos moottori tai akku kuumenee, suojatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta. Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.
• Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumenemisen varoitusvalo on sammunut.
• Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.
• Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.
• Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.
• EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10°C:n lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.
• Käyttöympäristö: 0°C (32°F) - 40°C (104°F).
  Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.
• Käytä laturia lämpötiloissa 0°C – 40°C ja lataa akku akun lämpötilaa vastaavassa lämpötilassa (akun ja latauspaikan lämpötilan välillä ei saa olla yli 15°C lämpötilaeroa.)

(4) Akun alhaisen jännitteen varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu (Ei varausta) Akun suojatoiminto käynnistynyt

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.
• Jos työkalu on käynnistetty liian matalalla akun varaustasolla, työkalun toiminta voi keskeytyä ilman, että akun matalan varaustason varoituslamppu vilkkuu ensin. Tämä osoittaa, että akun varaustaso on liian matala työkalun käyttöön, ja akkupakkaus tulisi ladata ennen kuin käyttöä jatketaan.
• Jos työkaluun kohdistuu äkillinen kuorma käytön aikana, joka aihauttaa moottorin lukittumisen, ylivirtauksen estoanturi voi laueta, ja iskuvoiman valinnan näyttö tulla valaistuna esiin. Valaistus loppuu heti, kun moottorin lukittumisen syyhyn puututaan ja liipaisin palautetaan.

[Akku]

Akun oikea käyttö

Li-ioniakku

• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.
• Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heiken-tää akun käyttöikää.

- Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen.

Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.

• Kun käytät akkua, varmista, että työskentely-paikassa on hyvä ilmanvaihto.
• Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

TÄRKEÄ HUOMAUTUS

• Jos akun lämpötila laskee alle -10^ (14°F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.
• Käyttöympäristö: 0°C (32°F) - 40°C (104°F).

Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.

• Käytä laturia lämpötiloissa 0°C – 40°C ja lataa akku akun lämpötilaa vastaavassa lämpötilassa (akun ja latauspaikan lämpötilan välillä ei saa olla yli 15°C lämpötilaeroa.)
• Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoit- tumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuule- tusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkee-s sä. Akku on ladattava ennen käyttöä.

Latauslaite

1. Kytke laturin pistoke vaihtovirtaverkon pis-torasiaan.
2. Paina akku riittävän syvälle latauslait teeseen.

1 Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.
2 Siirrä eteenpäin nuolen osoittamaan suuntaan.

Sovitusmerkit

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen yilatautumisen.

- Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.

2. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

3. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Jos virran merkkivalo ei syty heti, kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.

2. Jos kokonaan ladattu akku asete taan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilk kuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

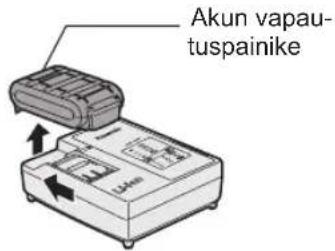

3. Poista akku pitäessäsi akun vapautuspainiketta ylhäällä.

Akun vapau- tuspainike

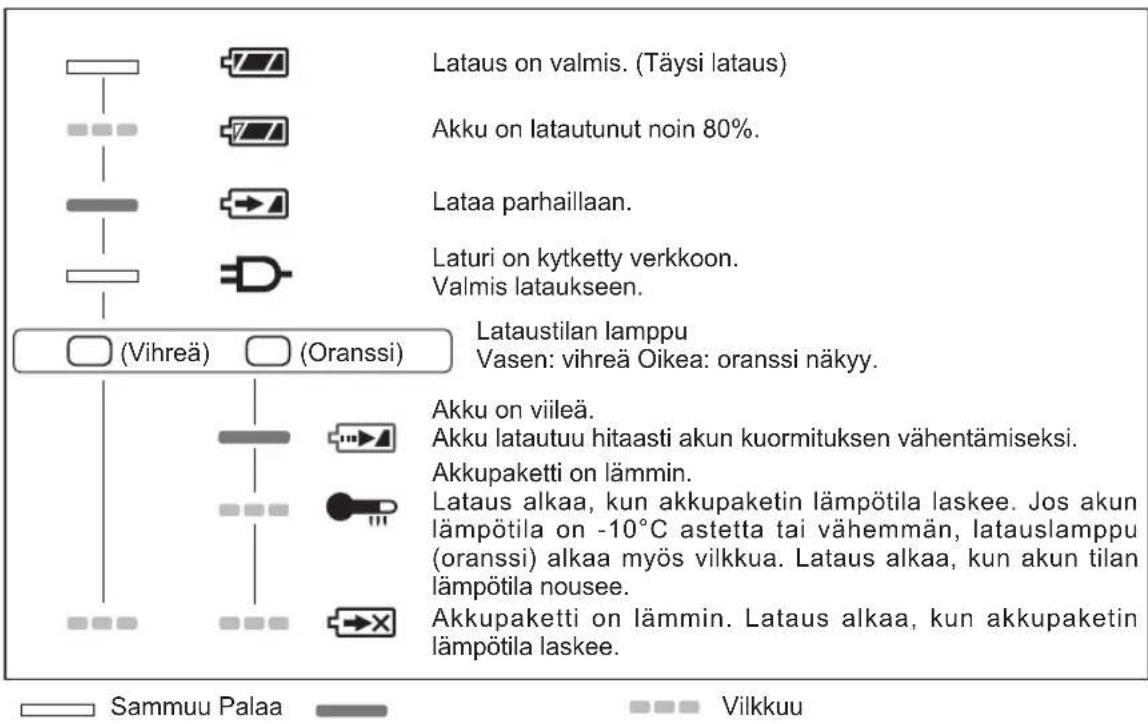

LAMPUN MERKINNÄT

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä doku menteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansal lisessa lain- säädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauk sessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

IV. HUOLTO

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

V. KIRISTYSMOMENTTI

Pultin kiristykseen vaadittava voima riippuu pultin materiaalista ja koosta sekä pultattavasta materiaalista. Valitse kiristykseen käytettävä aika tämän mukaan.

Alla on esitetty viitearvoja.

(Arvot voivat vaihdella kirstysolosuh teiden mukaan.)

Kiristysmomenttiin vaikut- tavia tekijöitä

Kiristysmomenttiin vaikuttavat monet tekijät, seuraavassa on lueteltu niistä muutamia.

Tarkista momentti aina kiristyksen jälkeen momenttiavaimella.

1) Jännite

Kun akku on lähes tyhjä, jännite vähenee ja kiristysmomentti laskee.

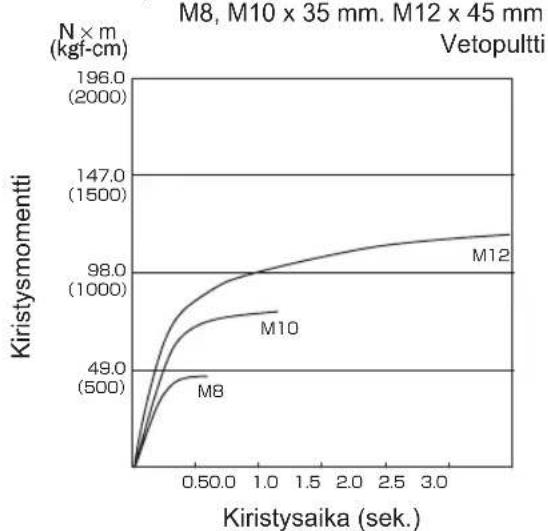

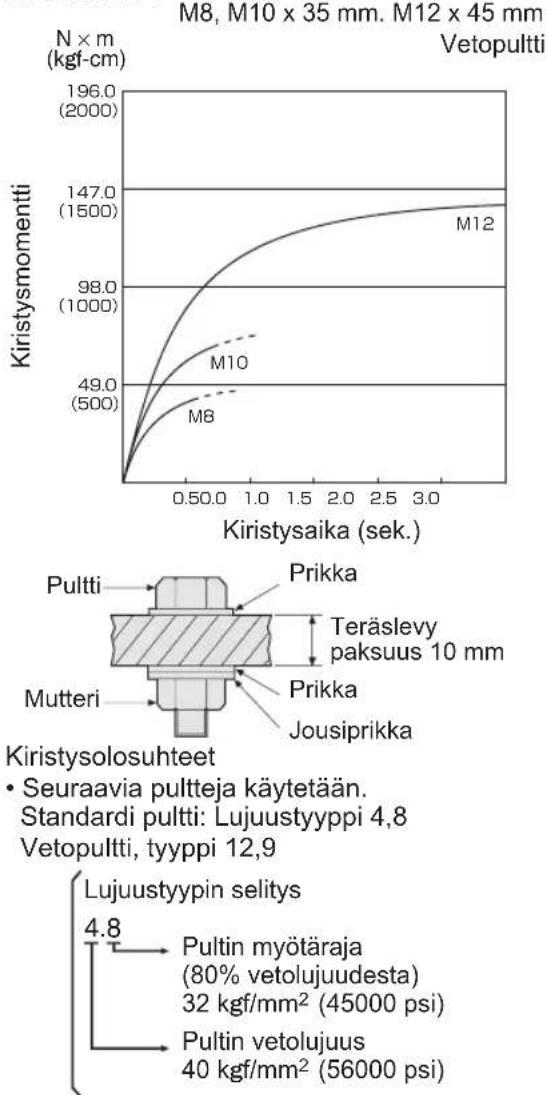

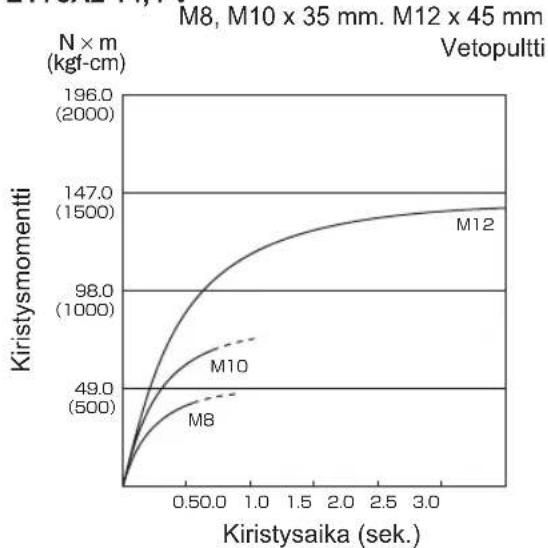

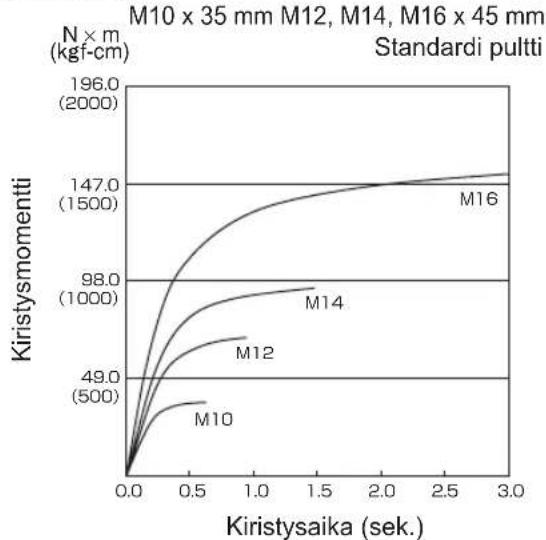

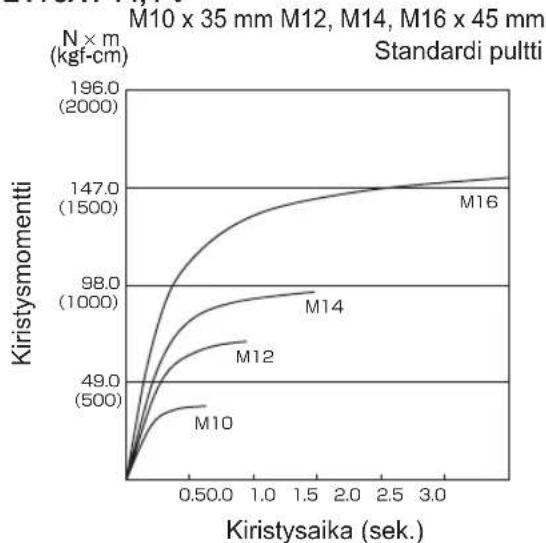

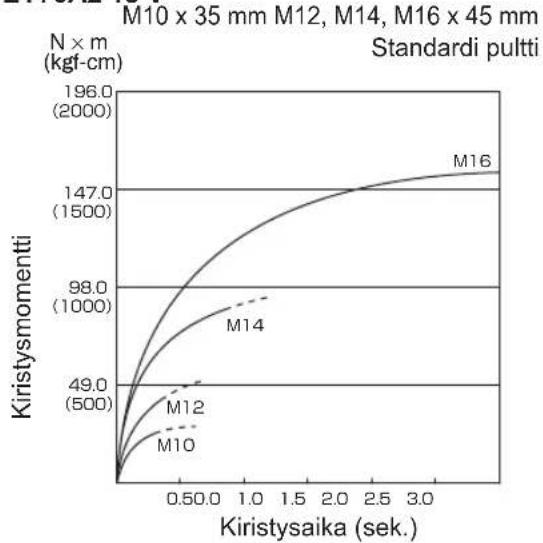

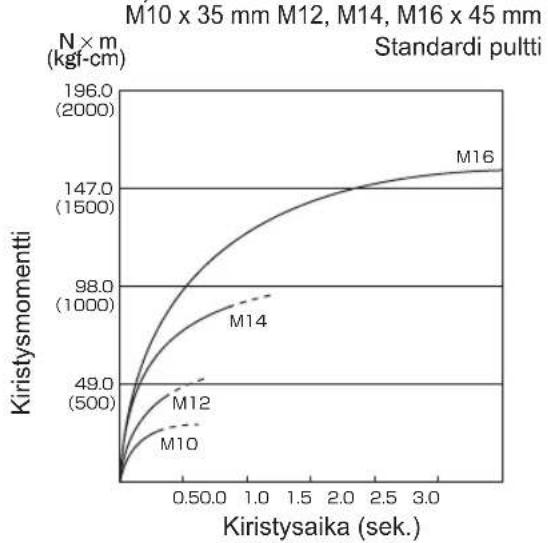

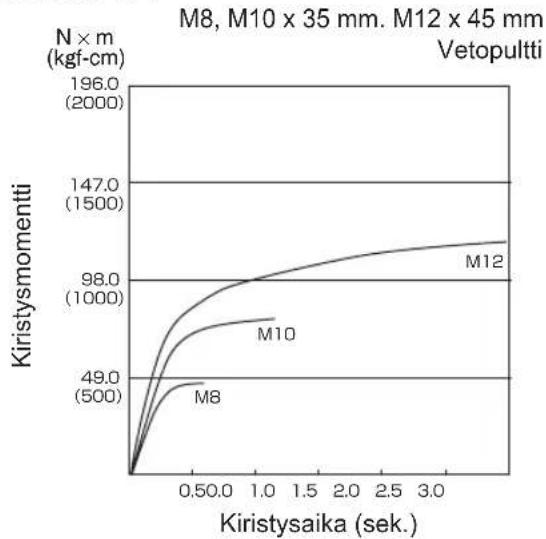

Pultin kiristyksen olosuhteet
EY75A1 14,4 V

EY75A1 14,4 V

EY75A1 18 V

EY75A2 14,4 V

EY75A1 18 V

EY75A2 14,4 V

EY75A2 18 V

EY75A2 18 V

2) Kiristysaika

Pidempi kiristysaika merkitsee suurempaa kiristysmomenttia. Lialullinen kiristäminen ei kuitenkaan ole hyödyllistä ja se lyhentää työkalun käyttöikää.

3) Erilaiset pultin halkaisijat

Pultin halkaisijan koko vaikuttaa kiristys- momenttiin.

Yleensä kun pultin halkaisija kasvaa, kiris- tysmomentti suurenee.

4) Kiristysolosuhteet

• Kiristysmomentti vaihtelee jopa samanlaisilla pulteilla. Siihen vaikuttaa materiaali, pituus ja momenttikerroin (valmistajan valmistuksen yhteydessä ilmoittama kiinteä kerroin).
• Kiristysmomentti vaihtelee jopa saman materiaalin (kuten teräs) kohdalla. Siihen vaikuttaa päällyste.
• Momentti pienenee huomattavasti, kun pultti ja mutteri alkavat kääntyä yhdessä.

5) Istukan toiminta

Momentti pienenee, jos käytettävä hylsy ei ole täsmällisen kokoinen pultin kiristämiseen.

6) Kytkin (Nopeudensäätökytkin)

Vääntömomentti pienenee, jos laitetta käytetään painamatta kytkintä kunnolla.

7) Bitsiadapterin vaikutus

Kiristysmomentti pienenee käytettäessä välikappaleita tai bitsiadapteria.

VI. VARUSTEET

Muista käyttää oikean kokoista terää.

Panasonicin alkuperäinen valinnainen pikavaihtoistukka (EY9HX110E)

Istukan koko: 6,35 mm, kuusiopikaistukka

VII. LIITE

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli		EY75A1 EY75A2
Ruuvaus	Puuruuvi	3,5 mm – 9,5 mm
	Itseporautuva ruuvi	3,5 mm – 6 mm
Pultin kiinnitys		Standardi pultti: M6 – M16Kestopultti: M6 – M12

Malli		EY75A1 EY75A2
Moottori 14,4 V DC 18 V DC 14,4 V DC		18 V DC
Nopeus ilman kuormaa	Kevyt muoto 0 - 1000 min			-1
	Keskitasoinen muoto	0 - 1400 min-1
	Voimakas muoto 0	-2500 min	-1	0 - 2300 min-1
Maksimimomentti 150 N·m 155 N·m 200		0 N·m 205 N·m
Iskua per minuutti	Kevyt muoto 0 - 2000 min			-1
	Keskitasoinen muoto	0 - 2800 min-1
	Voimakas muoto 0	-3000 min	-1	0 - 3500 min-1
Kokonaispituus 143 mm 155 mm
Paino (akku mukaan luettuna: EY9L44)		1,55 kg	-	1,55 kg	-
Paino (akku mukaan luettuna: EY9L45)		1,55 kg	-	1,55 kg	-
Paino (akku mukaan luettuna: EY9L50)		-	1,65 kg	-	1,65 kg
Paino (akku mukaan luettuna: EY9L51)		-	1,65 kg	-	1,65 kg
Ääniä, Tärinää Katso liite

AKKUPAKETTI

Malli	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
Akun säilytys Li-ioniakku
Akun jännite	Tasavirta 14,4 V(3,6 V x 4 kennoa)	Tasavirta 14,4 V(3,6 V x 8 kennoa)	Tasavirta 18 V(3,6 V x 10 kennoa)

AKKULATURI

Malli	EY0L81
Teho	Katso laturin pohjassa olevaa arvokilpeä
Paino	0,93 kg
Latausaika	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Käytettävissä: 45 min	Käytettävissä: 30 min	Käytettävissä: 50 min	Käytettävissä: 65 min	Käytettävissä: 50 min	Käytettävissä: 65 min
	Täysi: 60 min	Täysi: 35 min	Täysi: 65 min	Täysi: 80 min	Täysi: 65 min	Täysi: 80 min
Malli	EY0L82
Teho	Katso laturin pohjassa olevaa arvokilpeä
Paino	0,93 kg
Latausaika	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L 51
	Käytettävissä: 35 min	Käytettävissä: 30 min	Käytettävissä: 40 min	Käytettävissä: 50 min	Käytettävissä: 40 min	Käytettävissä: 55 min
	Täysi: 50 min	Täysi: 35 min	Täysi: 55 min	Täysi: 60 min	Täysi: 55 min	Täysi: 70 min

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

-MEMO-

-MEMO-

Panasonic Marketing Europe GmbH
