BRUKSANVISNING EY75A2 PANASONIC

Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar bruksanvisningen for senere bruk.

Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

Ikke glem å bruke batteripakkedekselet

• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer så som støv eller vann ikke forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk.

⚠ FORSIKTIG: For å beskytte motoren eller batteriet, pass på følgende när dette arbeidet utføres.

- Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.

For trygg og sikker bruk

• Batteripakken skal installers i henhold til en to-trinns sikkerhetsforanstaltning.
  Sørge for at batteripakken er korrekt installert i verktøyet før bruk.
• Når batteripakken ikke er satt inn korrekt, lyser varsellampen for overoppheting (motor/batteri). Drillen roterer ikke bit-en som normalt og gjør dette for å indikere at drillen ikke fungerer på trygt og sikkert vis. Sett inn batteripakken i verktøyet inntil den røde etiketten forsvinner.

SF

Levetiden for batteripakningens terminaler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

- Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umid-

delbart efter ekstra svær betjening.)

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

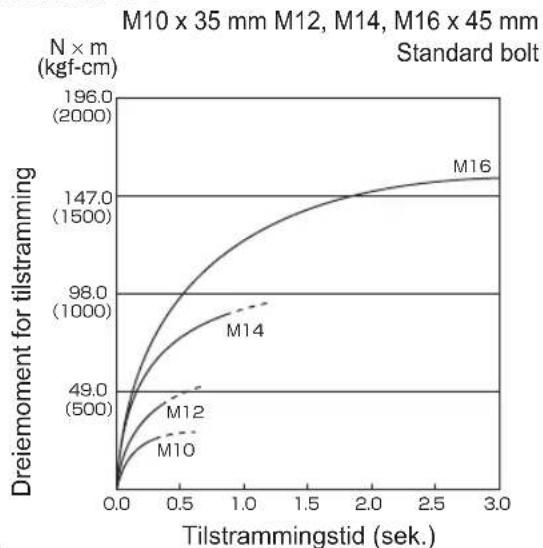

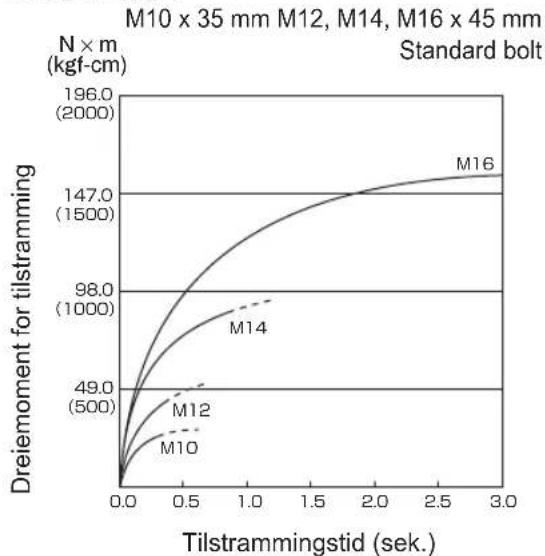

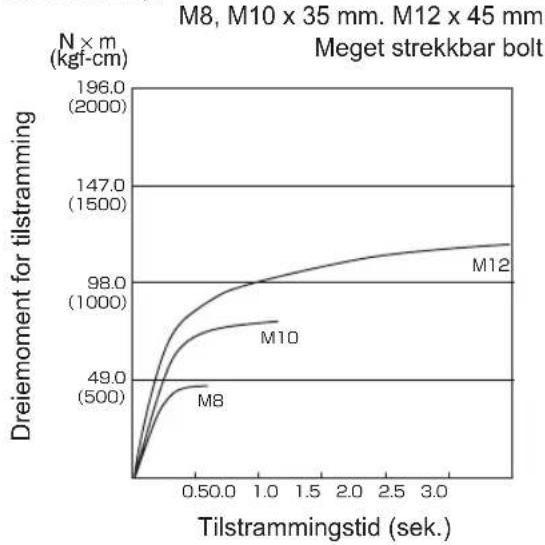

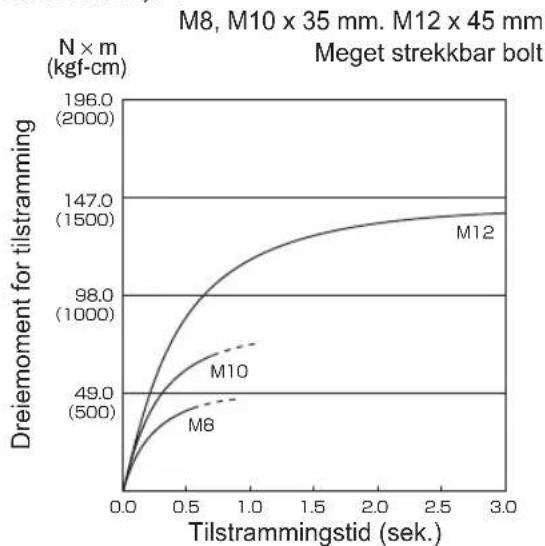

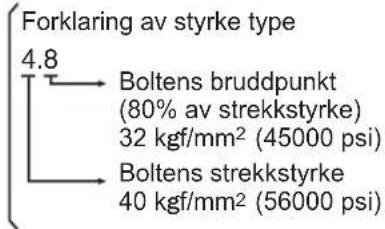

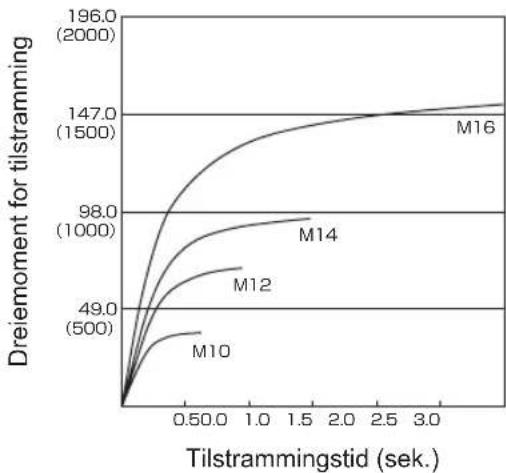

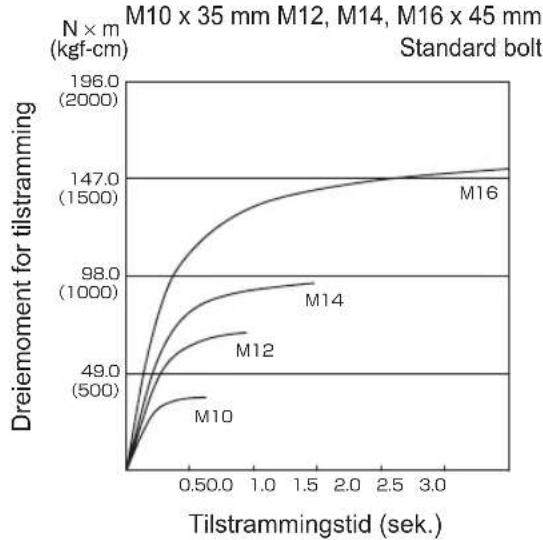

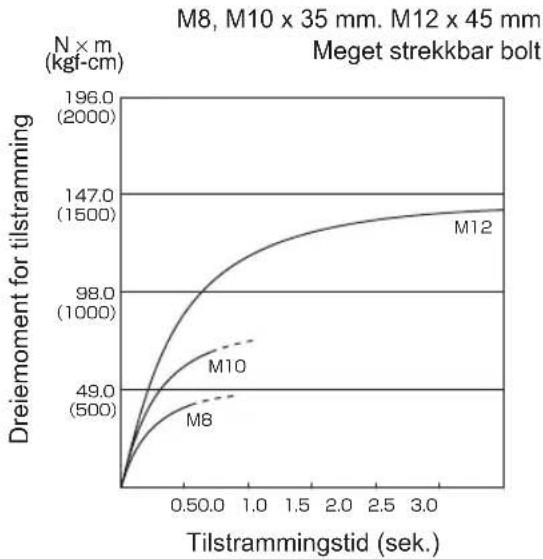

Faktorer, som påvirker stram ningsmomentet

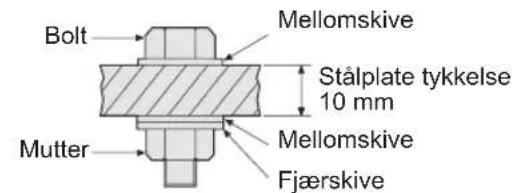

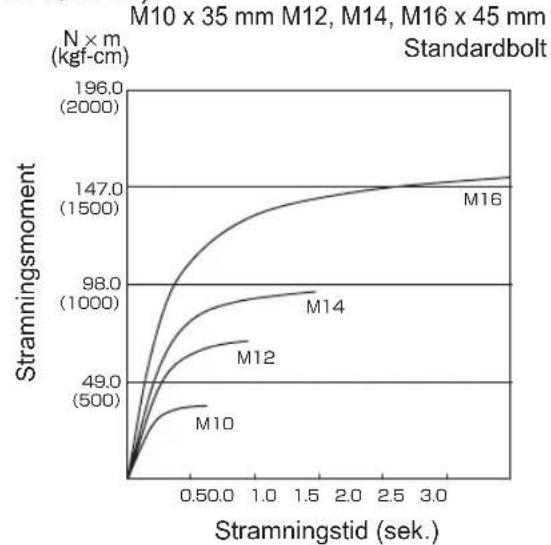

Forhold ved stramning af bolte

EY75A1 14,4 V

Montering/demontering av hylsa

1. Montering av hylsa

1. Demontering av hylsa Dra ut hylsan.

OBSERVERA:

Montering/demontering av batteri

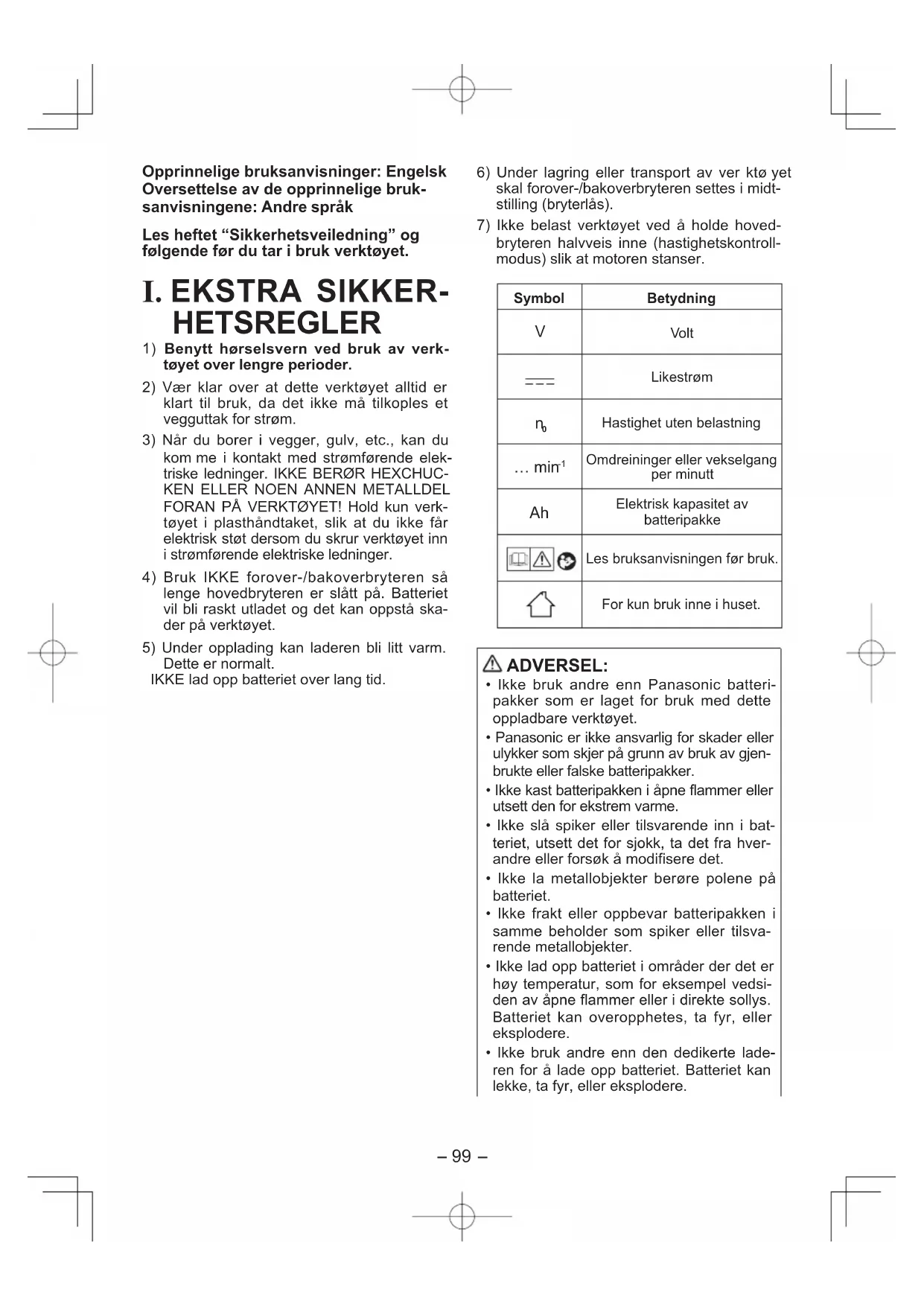

Opprinnelige bruksanvisninger: Engelsk Oversettelse av de opprinnelige bruksanvisningene: Andre språk

Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.

I. EKSTRA SIKKER-HETSREGLER

1) Benytt hørselsvern ved bruk av verk- tøyet over lengre perioder.
2) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm.
3) Når du borer i vegger, gulv, etc., kan du kom me i kontakt med strømførende elektriske ledninger. IKKE BER∅R HEXCHUCKEN ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKT∅YET! Hold kun verktøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger.
4) Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet.
5) Under opplading kan laderen bli litt varm. Dette er normalt.

IKKE lad opp batteriet over lang tid.

6) Under lagring eller transport av ver ktø yet skal forover-/bakoverbryteren settes i midt-stilling (bryterlås).
7) Ikke belast verktøyet ved å holde hovedbryteren halvveis inne (hastighetskontrollmodus) slik at motoren stanser.

Symbol	Betydning
V	Volt
---	Likestrøm
n_0	Hastighet uten belastning
... min^-1	Omdreininger eller vekselgang per minutt
Ah	Elektrisk kapasitet av batteripakke
	Les bruksanvisningen før bruk.
	For kun bruk inne i huset.

ADVERSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic er ikke ansvarlig for skader eller ulykker som skjer på grunn av bruk av gjenbrukte eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel vedsi-den av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.

• Ikke bruk andre enn den dedikerte lade- ren for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.

• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.

• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.

II. MONTERING

Montere eller demontere en bit

MERK:

- Før du skal montere eller fjerne en bit må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås).

1. Få fast tak i kragen av hurtigkoplingschuck og trekk den ut.
2. Sett biten inn i chucken. La kragen slippe ut.
3. Kragen vil returnere til sin opprinnelige posisjon när den slippes.
4. Trekk i biten for å være sikker på at det ikke løsner.
5. For å fjerne biten skal først klagen trekkes ut på samme måte og fjern deretter biten.

FORSIKTIG:

- Dersom kragen ikke går tilbake til sin opprinnelige posisjon eller dersom biten kommer ut när du trekker i den, er ikke biten skikkelig festet. Kontroller at biten er skikkelig festet før du tar i bruk maskinen.

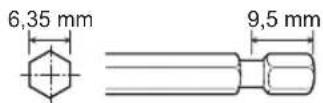

Bruk 6,35 mm sekskantet biter.

For å få biten forsvarlig låst, bruk kun sekskantet biter med 9,5 mm tirette.

Montering eller demontering Hylse

1. Montering av hylse

Monter hylsen ved å trykke stopperen på bunnen av hylsteret inn til den kvadratiske kjøredelen på hoveddelen.

Forsikre deg om at hylsen er koplet fast til hoveddelen.

2. Demontering av hylster

Trekk av hylsteret.

MERK:

Montering eller demontering av valgfri originaldeler og hylser Hold maskinen over frysepunkt (0°C) når valgfri originaldeler og hylser vil monteres eller demonteres på den kvadratiske kjøredelen på hoveddelen. Gummiputa innebygd i den kvadratiske kjøredelen for å skyve opp kula vil bli for hard under frysepunkt. Dette krever ekstra krefter for påmontering og demontering av hylser.

Montere eller demontere batteripakken

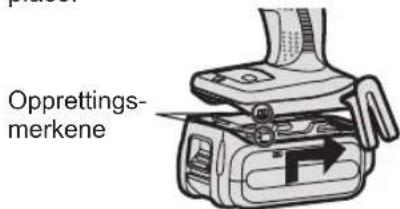

1. For å montere batteripakken:

Oppstill opprettingsmerkene og monter batteripakken.

- Skyv batteripakken inntil den sitter på plass.

Opprettings- merkene

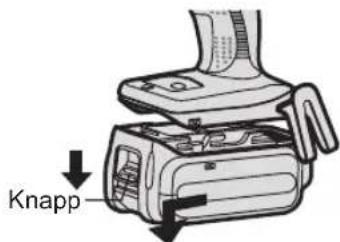

2. For å fjerne batteripakken:

Trekk knappen ned for å fjerne batteripakken.

Knapp

III. BETJENING

ADVERSE!

- Ikke pust inn eventuell røyk som kommer fra verktøyet eller batteriet fordi den kan være helseskadelig.

[Hoveddel]

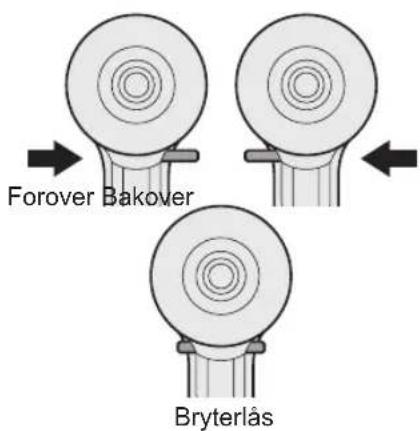

Bruk av forover-/bakover-bryter

Forover Bakover Bryterlás

FORSIKTIG:

For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset.

Bryterbetjening ved for- over rotasjon

1. Skyv retningshendelen i stilling for rotasjon forover.
2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.
3. Hastigheten øker etterhvert som du trykker inn hovedbryteren for effektiv tilstramming av skruer. Bremsen fungerer og stanser biten så snart du slipper hovedbryteren.
4. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

Bryterbetjening ved bako- ver rotasjon

1. Skyv retningshendelen i stilling for rotasjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.

2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.

3. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

FORSIKTIG:

- For å unngå for høy temperaturøkning på verktøyets overflate, må du ikke bruke det kontinuerlig (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken.

Hvordan bruke beltekroken

ADVERSE!

• Pass på å feste beltekroken skikkelig til hovedenheten med en godt tilstram met skrue. Dersom belte kroken ikke er skikkelig festet til hovedenheten kan kroken løsne, og enheten kan dermed falle ned. Dette kan føre til en ulykke eller en skade.
• Kontroller regelmessig om skruene er trukket hardt til. Dersom du finner de er løse, stram dem igjen.
  • Pass på å feste beltekroken fast og skikkelig til buksebeltet eller et annet belte. Pass på at enheten ikke glir av beltet. Dette kan føre til en ulykke eller en skade.
• Når hovedenheten holdes av beltek roken må du ikke hoppe eller springe rundt med maskinen. Dette kan føre til at kroken hektes av, og at enheten dermed kan falle av. Dette kan føre til en ulykke eller en skade.
• Når beltekroken ikke benyttes må du passe på å sette den i lagringsstilling. Hvis ikke, kan du hekte fast beltek roken til andre gjenstander. Dette kan føre til en ulykke eller en skade.
• Så lenge enheten er hektet på bukse beltet med beltekroken må du ikke montere biter på enheten. En skarp gjenstand, slik som en bit, kan medføre ulykker eller skader.

Bytte feste av belte kroken

Beltekroken kan festes på begge sider av enheten.

1. Fjerning av festekrok

(1) Fjern skruen.
(2) Dra ut festekroken.

1. Montering av festekrok på den andre siden

(1) Sett inn festekroken på den andre siden.

(2) Stram skruen skikkelig slik at den er festet ordentlig.

Trinnløs hovedbryter

Trykk forsiktig på bryteren slik at drillen roterer langsomt när boret settes mot det som skal bli hullets senter.

∅k farten ved å trykke bryteren inn.

FORSIKTIG:

Når verktøyet betjenes med bryteren kan det være en kort forsinkelse for rotasjon starter. Dette signaliserer ikke en feil.

- Denne forsinkelsen oppstår når verktøyets kretssystem starter opp når bryteren trykkes inn første gang etter installering av en ny batteripakke eller etter at verktøyet ikke er brukt på minst 1 minutt (eller minst 5 minutter når LED er på). Rotasjon vil starte uten forsinkelse under andre gangs og etterfølgende bruk.

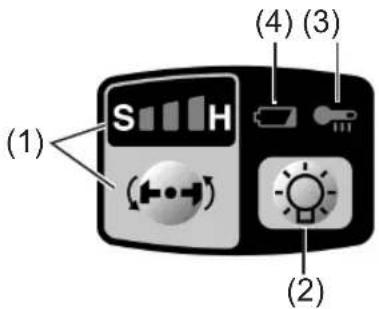

Kontrollpanel

(1) (2) (3) (4)

(1) Valg av slagstyrketype

- Velge en slagstyrke av 3 typer slagstyrker (Myk, Middels og Hard).

Trykk slagstyrkeknappen for å innstille slagstyrke. Slagstyrken skifter til hard – middels – myk hver gang du trykker på knappen. Fra fabrikken er slagstyrken innstilt til "hard".

Tabell for anbefalte arbeidsmåte for arbeidsmåte

Indikator for slagstyrke	Anbefalt arbeidsområde
0 - 2300 opm/0 - 2500 opm og0 - 3000 slag/min./0 - 3500 slag/min.	Arbeid som krever et høyt dreiemoment, der det er ingen fare for bolt- eller skruebrekk, spissavskjæring, eller løsning av biten. (Denne innstillingen gir den største styrke.) Velegnet arbeid:• Tilstramming av M8 og større bolter• Tilstramming av lange skruer ved installasjon av ulike innretninger

M0 - 1400 opmog0 - 2800 slag/min.	Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse eller ingen skruehode-forskyvning.(Denne innstillingen gir en mykere styrke.) Velegnet arbeid:• Tilstramming av skruer med mindre diametere (M6)• Tilstramming av skruer for metallarbeid ved installasjon av innretninger
S0 - 1000 opmog0 - 2000 slag/min.	Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse, ingen skruehode-forskyvning eller ingen fare for å gi skade på en ferdigbehandlet ytterflate pga. tilfeldig løsning av biten. (Denne innstillingen gir et mykere styrke.) Velegnet arbeid:• Tilstramming av mindre skruer enn M6, som lett kan bli knust• Festning av plastfigur• Installasjon av gipsplater

* slag/min. = Slag per minutt

Unngå å trykke inn bryteren flere ganger når bolter og skruer er godt festet. Hvis dette ikke overholdes kan det føre til at starten på rotasjonen forsinkes, eller at slagstyrkemodusdisplayet blinker og hindrer at rotasjonen starter for å beskytte den elektriske kretsen.

(2) LED-lys

Trykk på 📄 LED-lysets på og av-knapp.

Lyset bruker svært lite strøm, og påvirker ikke ytelsen til verktøyet ved bruk aller batterikapasiteten.

FORSIKTIG:

• Det innebyggede LED-lyset er laget for midlertidig opplysing av små arbeidesområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.
• LED-lampen skrur seg av når verktøyet ikke har vært i bruk i 5 minutter.

Forsiktig: IKKE SE INN I LYSSTRÅLEN.

Bruk av kontroller eller justeringer eller utføring av prosedyrer annet enn de som er spesifisert her, kan føre til skadelig eksponering til kortbøl-geenergi.

Viser at arbeidet ble avbrutt pga. overoppheting av batteriet.

For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

• Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke när denne funksjonen er aktiv.
• Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket er verktøyet er klart til bruk igjen.
• Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen mot overoppheting aktivert gjentatte ganger.
• Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.
• Ytelsen til EY9L42 svekkes betraktelig ved 10°C og lavere temperatur på grunn av driftsforholdene og andre faktorer.
• Temperaturen må være mellom 0°C (32°F). og 40°C (104°F). Dersom du forsøker å bruke batteripakken når batteri temperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.

- Bruk laderen ved temperaturer på mellom 0°C og 40°C, og lad batteriet ved en temperatur som t i l s v a r e r temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15°C mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.)

(4) Varsellampe for at batteriet er for lavt

Av (normalt arbeid)

Blink (For lite strøm) Funksjon for batteribeskyttelse er aktiv

Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjon innebygd i verktøyet for å hindre fullstendig utlading av batteripakken.

• Funksjonen for batteribeskyttelse kommer i funksjon like før batteriet blir helt tømt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umidderbart.
• Om verktøyet er startet med for lite gjenværende batterikraft kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verktøyet og at batteriet må lades før mer bruk.
• Om verktøyet under bruk utsettes for en plutselig belastning som får motoren til å låse seg kan sensoren for forhindring av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke när du fjerner årsaken til opphenget og slår bryteren av og på.

[Batteripakke]

For riktig bruk av batteri- pakke

Li-ion-Batteripakke

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som støv eller vann mens de er i bruk.

• Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjen standene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.
  Kortslutningen kan forårsake gnister, forbrenning eller brann.
• Forsikre deg om arbeidsrommet er godt ventilert under bruk av batteri pakken.
• Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader]

Lading

FORSIKTIG

• Dersom temperaturen til batteripakken faller til under -10^ (14°F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.
• Temperaturen må være mellom 0°C (32°F). og 40°C (104°F). Dersom du forsøker å bruke batteripakken når batteri temperaturen er under 0°C (32°F), kan det være at verktøyet ikke fungerer skikkelig.
• Bruk laderen ved temperaturer på mellom 0°C og 40°C, og lad batteriet ved en temperatur som tilsvarer temperaturen i selve batteriet. (Det skal ikke være en høyere temperaturforskjell enn 15°C mellom temperaturen i batteriet og temperaturen på stedet hvor ladingen foretas.)
• Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.
• Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakt hullet när du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen,

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på lader en og batteripakken.
• Trekk laderen ut av kontakten när den ikke er i bruk.

Li-ion-Batteripakke

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Batterilader

1. Laderen tilkobles nettstrøm.
2. Sett batteriet i laderen. Trykk helt ned.

1 Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.
2 Skyv batteriet forover i retning som pilen viser.

Oppret

1. Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger auto matikk i ladeelektronikken for å forhindre overlading.

- Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

1. Ladelampen (grøn) vil blinke sakte när batteriet er ladet opp ca. 80%.
2. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grøn farge.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid til å lade batteriet helt opp enn vanlig.

Selv om batteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppladet på normal arbeidstemperatur.

1. Dersom strømlampen ikke lyser umidderbart etter laderen er koblet inn eller ladelampen ikke blinker raskt i grøn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
2. Når du setter en ferdigoppladet batteri pakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.
3. Fjerne batteripakken mens utløserknappen for batteripakken er oppe.

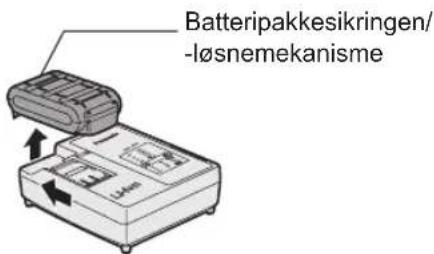

Batteripakkesikringen/ -løsnemekanisme

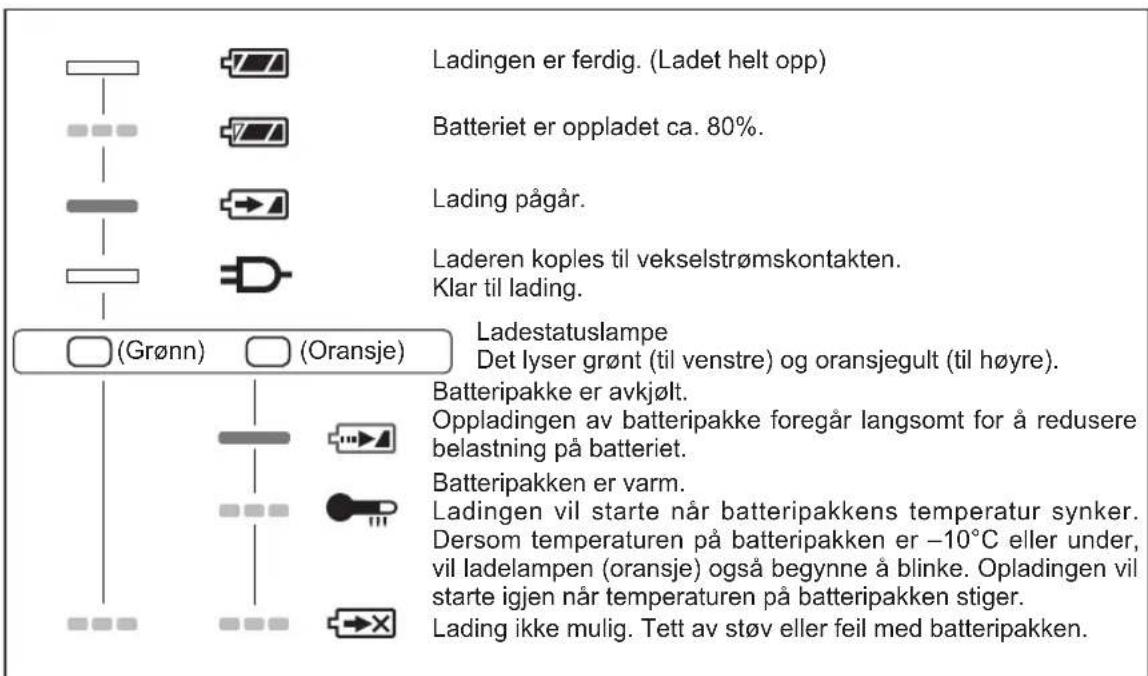

LAMPEINDIKATORER

Ladingen er ferdig. (Ladet helt opp) Batteriet er oppladet ca. 80%. Lading pågår. Laderen koples til vekselstrømskontakten. Klar til lading. (Ladestatuslampe Det lyser grønt (til venstre) og oransjegult (til høyre). Batteripakke er avkjølt. Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet. Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker. Dersom temperaturen på batteripakken er -10°C eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger. Lading ikke mulig. Tett av støv eller feil med batteripakken.

Slått av Slått på

Blinker

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Slike symboler på produkter, emballasje, og/eller på medfølgende doku menter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. ∅nsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

IV. VEDLIKEHOLD

Bruk kun en tørr, myk klut til å tørke av en heten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

V. DREIEMOMENT FOR TILSTRAMMING

Effekten som kreves for å stramme til en bolt vil variere ut fra hva bolten er laget av og dimensjonen, samt hvilke materialer som skrus sammen. Velg tiden for å stramme til ut fra dette.

Referanseverdier er gitt nedenfor.

(Disse kan variere ut fra lokale forhold.)

Faktorer som påvirker dreie- momentet for tilstramming

Dreiemomentet for tilstramming påvirkes av en rekke faktorer, inklusive følgende. Etter tilstramming bør du alltid kontrollere dreie momentet med en momentnøkkel.

1) Spenning

Når batteripakken blir nesten utladet, synker spenningen og dreiemomentet for tilstramming reduseres.

Tilstrammingsforhold for bolter

EY75A1 14,4 V
M10 x 35 mm M12, M14, M16 x 45 mm
N × m
(kgf-cm)
Standard bolt

EY75A1 14,4 V

EY75A1 18 V

EY75A2 14,4 V

EY75A1 18 V

EY75A2 14,4 V

EY75A2 18 V

EY75A2 18 V

Bolt Mutter Mellomskive Stålplate tykkelse 10 mm Mellomskive Fjærskive

Tilstrammingsforhold

• Følgende bolter er brukt. Standard bolt: Styrke type 4,8 Meget strekkbar type 12,9

Forklaring av styrke type 4.8 → Boltens bruddpunkt (80% av strekkstyrke) 32 kgf/mm² (45000 psi) → Boltens strekkstyrke 40 kgf/mm² (56000 psi)

2) Tilstrammingstid

Lengre tilstrammingstid medfører økt tilstrammet dreiemoment. Overdrevet tilstramming gir derimot ingen ytterligere effekt, og reduserer verktøyets levetid.

3) Forskjellige boltdiametre

Størrelsen på boltens diameter påvirker tilstrammet dreiemoment.

Generelt er det slik at når boltens diameter øker, heves dreiemomentet for tilstramming.

4) Tilstrammingsforhold

• Dreiemomentet for tilstramming vil variere, selv med samme type bolt ut fra gradering, lengde og dreiemomentskoeffisient (fastsatt koeffisient angitt av produsent ved tilvirking).
• Dreiemomentet for tilstramming vil variere, selv med samme materiale i bolten (for eksempel stål), ut fra overflatens tilstand.
• Dreiemomentet reduseres vesentlig dersom bolt og mutter starter å rotere sammen.

5) Slark i festet

Dreiemomentet reduseres dersom en sekskantet utformingen av festet med feil størrelse benyttes til å stramme til en bolt.

6) Trinnløs hovedbryter (Kontrollbryter for variabel hastighet)

Dreiemomentet blir redusert dersom du bruker maskinen mens hovedbryteren ikke er fullstendig trykt inn.

7) Effekt av tilkoplet adapter

Tilstrammende dreiemoment synker ved bruk av en universalkopling eller et adapter for tilkopling.

VI. TILLEGGSUTSTYR

Bruk kun egnede bitsstørrelser.

Panasonic original valgfri hurtigkoblingschuck (EY9HX110E).

Chuckstørrelse: 6,35 mm hex

VII. TILLEGG

ST∅RSTE ANBEFALTE KAPASITETER

Modell		EY75A1 EY75A2
Skru trekking	Treskrue	3,5 mm – 9,5 mm
	Selvborende skrue	3,5 mm – 6 mm
Feste skruer		Standard skrue: M6 – M16Skruer med høystrekkfasthet: M6 – M12

VIII. SPESIFIKASJONER

HOVEDENHET

Modell		EY75A1 EY75A2
Motor 14,4 V DC 18 V DC 14,4 V DC 18 V DC
Hastighet uten belastning	myk slagstyrke 0 -	1000 min	-1
	middels slagstyrke	0 - 1400 min-1
	hard slagstyrke 0 -	2500 min	-1	0 - 2300 min-1
Maksimalt dreiemoment 150 N·m 155 N·m 200 N·m 205 N·m
Slag per minutt	myk slagstyrke 0 -	2000 min	-1
	middels slagstyrke	0 - 2800 min-1
	hard slagstyrke 0 -	3000 min	-1	0 - 3500 min-1
Total lengde 143 mm 155 mm
Vekt (med batteripakke: EY9L44) 1,55 kg			-	1,55 kg	-
Vekt (med batteripakke: EY9L45) 1,55 kg			-	1,55 kg	-
Vekt (med batteripakke: EY9L50)		-	1,65 kg	-	1,65 kg
Vekt (med batteripakke: EY9L51)		-	1,65 kg	-	1,65 kg
Støy, Vibrasjon Se det vedlagte arket

BATTERIPAKKE

Modell	EY9L41 E	EY9L42 EY9L	44 EY9L45	EY9L50 EY	9L51
Batterilagring Li-ion-Batteri
Batterispenning	14,4 V likestrøm(3,6 V x 4 celler)		14,4 V likestrøm(3,6 V x 8 celler)		18 V likestrøm(3,6 V x 10 celler)

BATTERILADER

Modell	EY0L81
Merkedata	Se merkeplaten på bunnen av laderen
Vekt	0,93 kg
Ladetid	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Brukbar: 45 min	Brukbar: 30 min	Brukbar: 50 min	Brukbar: 65 min	Brukbar: 50 min	Brukbar: 65 min
	Fullt ladet: 60 min	Fullt ladet: 35 min	Fullt ladet: 65 min	Fullt ladet: 80 min	Fullt ladet: 65 min	Fullt ladet: 80 min
Modell	EY0L82
Merkedata	Se merkeplaten på bunnen av laderen
Vekt	0,93 kg
Ladetid	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	BruKbar: 35 min	Brukbar: 30 min	Brukbar: 40 min	Brukbar: 50 min	Brukbar: 40 min	Brukbar: 55 min
	Fullt ladet: 50 min	Fullt ladet: 35 min	Fullt ladet: 55 min	Fullt ladet: 60 min	Fullt ladet: 55 min	Fullt ladet: 70 min

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.
MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.
