BRUKSANVISNING EY75A2 PANASONIC

Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning.

Se till att använda batteriskyddet

• När batteriet inte används bör det förvaras på ett sätt som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet.
• Kontrolléra vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.
- Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.

För säker användning

• Batteriet ska monteras genom vidta två säkerhetsåtgärder.
  Kontrollera att batteriet är ordentligt monterat på verktyget före användning.
• När batteriet inte är ordentligt monterat kommer varningslamporna för överhettning och svagt batteri att blinka och borrspetsen roterar inte vilket talar om att maskinen inte är säker även om en brytare aktiveras. För in batteriet i verktyget tills du inte längre kan se den röda dekalen.

N

Tryk på 📞 LED lyset på knappen.

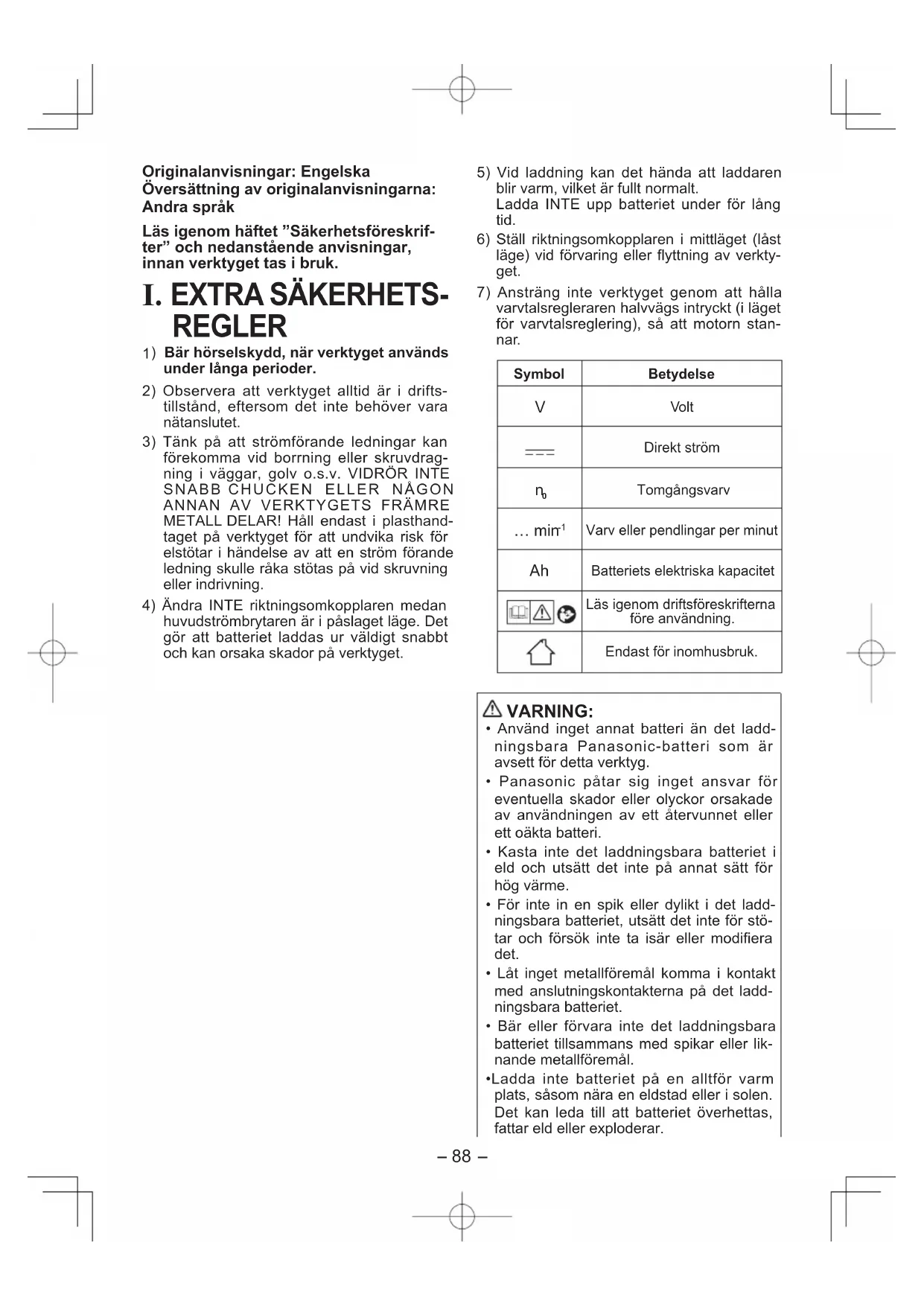

Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

I. EXTRA SÄKERHETS-REGLER

1) Bär hörselskydd, när verktyget används under långa perioder.

2) Observera att verktyget alltid är i driftstillständ, eftersom det inte behöver vara nätanslutet.

3) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABB CHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALL DELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en ström förande ledning skulle råka stötas på vid skruvning eller indrivning.

4) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.

5) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.

6) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget.

7) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

Symbol	Betydelse
V	Volt
---	Direkt ström
n_b	Tomgångsvarv
... min^-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
	Läs igenom driftsföreskrifterna före användning.
	Endast för inomhusbruk.

WARNING:

- Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.

- Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet eller ett oäkta batteri.

- Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.

- För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.

- Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.

- Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.

- Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.

• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.
• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart. Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

II. MONTERING Isättning/urtagning av bits

OBSERVERA:

- Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (läst läge), när ett bits ska sättas i eller tas ur.

1. Fatta tag i hylsan på snabbchucken och dra den utåt från skruvdragaren.
2. Skjut in bitset i chucken. Släpp hylsan.
3. Släpp hylsan, så att den återgår till ursprungligt läge.
4. Dra i bitset för att kontrollera att det sitter fast ordentligt.
5. Demontera bitset genom att dra hylsan utåt på samma sätt som vid montering.

VIKTIGT:

- Om hylsan inte återgår till sitt urs prungliga läge eller om bitset går att dra ut, så är bitset inte korrekt isatt. Se till att bitset sitter fast ordentligt, innan något arbete påbörjas.

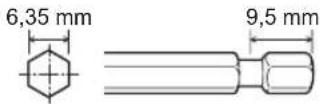

Använd 6,35 mm sexkantsbits. Använd sexkantsbits med 9,5 mm spärrhake för att garantera säker fastmontering av bitset.

Montera hylsan genom att skjuta in det honformade spärrhuvudet på undersidan av hylsan över den fyrkantiga drivbulten på maskinen.

Kontrollera att hylsan är ordentligt ansluten till maskinen.

Angående montering/demontering av originaltillbehör och hylsor Se till att temperaturen på maskinen är över fryspunkten (0°C), när ett originaltillbehör eller en hylsa ska monteras eller demonteras på den fyrkantiga drivbulten på maskinen. Gummikudden i den fyrkantiga driv bulten, som trycker upp kulan, kan vid minusgrader bli mycket hård, vilket gör att extra mycket styrka krävs för att demontera eller montera hylsor.

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

- Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassnings- märken

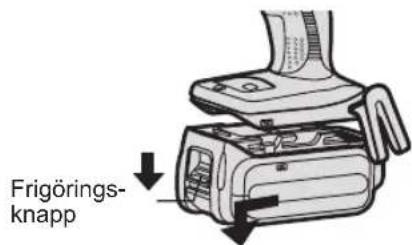

2. För att ta loss batteriet:

Tryck in frigöringsknappen framifrån för att ta loss batteriet.

Frigörings- knapp

III. DRIFT

! WARNING!

- Andas inte in någon rök som kommer från verktyget eller batteriet då det kan vara skadligt.

[Verktygshuset]

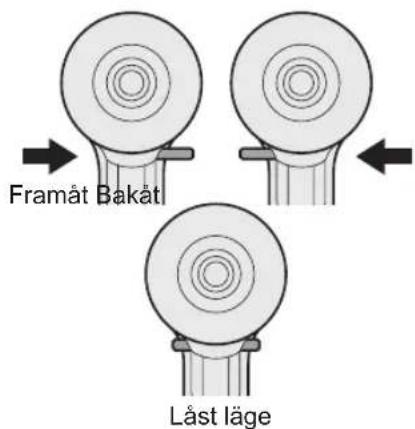

Användning av riktningsom-kopplaren och avtryckaren

Framåt Bakåt Låst läge

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv åtdragning av skruvar. Bromsen kopplas in och mo torn stannar omedelbart så fort avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotations riktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

VIKTIGT:

- Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje överhettas. Låt verktyget svalna före fortsatt användning efter batteribyte.

Hur bälteskroken används

⚠ WARNING!

• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller person skada.
• Kontrollera då och då skruvens åtd ragning. Dra åt ordentligt, om den sitter löst.
• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.
• Undvik att hoppa eller springa medar verktyget bärs med bälteskroken, eftersom det kan få bälteskroken att glida och verktyget att falla ner. Det kan resultera i en olycka eller personskada.

- Se till att återställa bälteskroken till förvaringsläget, när den inte ska användas, ef ter som det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller personskada.

- Låt inte något annat bits än ett skruvbits sitta fast i verktyget medan verktyget häng er i livremmen med bälteskroken. Ett föremål med vassa kanter, såsom en skruv dragarspets, kan orsaka personskada eller en olycka.

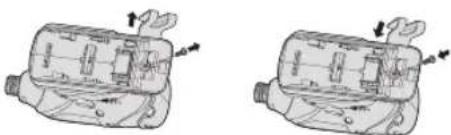

Montering av bälteskroken på motsatt sida

Bälteskroken kan monteras på endera sidan av verktyget.

1. Att avlägsna kroken

(1) Avlägsna skruven.

(2) Dra ut kroken.

1. Att fästa kroken på andra sidan

(1) För in kroken på andra sidan.
(2) Dra åt skruven helt så att den sitter fast ordentligt.

Steglös varvtalsreglerare

Markera mitten av hålet genom att dra en aning i avtryckaren så att borren börjar snurra långsamt. Ju mer du drar i hastighetsavtryckaren, desto högre blir hastigheten.

VIKTIGT:

När du använder verktyget genom att aktivera avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar. Detta signalerar inget fel.

- Denna eftersläpning sker då maskinens strömkretsar startar upp efter att avtryckaren aktiveras för första gången efter att ett nytt batteri har installerats, eller efter det att verktyget inte har använts under minst 1 minut (eller minst 5 minuter när LED-lysdioden är tänd). Rotation startar utan fördröjning under nästa och påföljande användning.

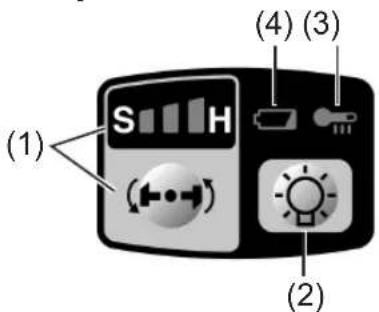

Kontrollpanel

(1) (2) (3) (4)

(1) Slagkraftsinställning

- Välj bland tre olika slagkraftslägen (mjukt, medelhårt, hårt) för att ställa in lämplig slagkraft.

Tryck lämpligt antal gånger på slagkraftsväljaren för att ställa in önskad slagkraft. Vid varje tryckning ändras inställningen till hårt, medelhårt och mjukt.

Skruvdragaren har fabriksinställts på "hårt" slagkraftsläge.

Tabell över riktlinjer för val av slagkraftslägeochrekmommenderadetillämpningar

Indikering för slagkraftsläge	Rekommenderad tillämpning
H0 - 2300 varv/min./0 - 2500 varv/min. och0 - 3000 slag/min./0 - 3500 slag/min.	Arbeten som kräver högt åtdragningsmoment och där det inte finns någon risk för att bulten eller skruven går av, att dess huvud bryts loss eller att bitset lossnar. (Denna inställning ger maximalt åtdragningsmoment.) Passande tillämpningar är t.ex.:åtdragning av bultar av storlek M8 eller störreåtdragning av långa skruvar vid interiöra finarbeten

M 0 - 1400 varv/min. och0 - 2800 slag/min.	Arbeten som kräver begränsat åtdragningsmoment och där det finns risk för att skruven går av eller att skruvhuvudet bryts loss. (Denna inställning begränsar åtdragningsmomentet.) Passande tillämpningar är t.ex.:åtdragning av bultar med liten diameter (M6)åtdragning av metallskruvar vid montering av fast inredning
S [IMAGE]0 - 1000 varv/min. och0 - 2000 slag/min.	Arbeten som kräver begränsat åtdragningsmoment och där det finns risk för att skruven går av, att skruvhuvudet bryts loss eller att bitset lossnar och skadar en finbearbetad yta. (Denna inställning begränsar åtdragningsmomentet.) Passande tillämpningar är t.ex.:åtdragning av bultar av mindre storlek än M6, som lätt kan gå avåtdragning av skruvar i gjuten plastmontering av gipsskivor

* slag/min. = slag per minut Undvik att trycka ner avtryckaren när bul- tar och skruvar är ordentligt åtdragna. Om du gör detta kan det orsaka en för- dröjning för start av rotation eller så kan Slagkraftsindikeringen börja blinka och förhindra att roteringen startar för att skydda kretsarna.

(2) LED-ljus

Tryck alltid in startom-kopplaren en gång före användning av LED-ljuset. Tryck på lysknappen ⚙️ för LED-ljuset.

Ljuset tänds med väldigt låg strömstyrka och har ingen nämnvärd påverkan på verktygets prestanda vid användning eller dess batterikapacitet.

VIKTIGT:

• Det inbyggda LED-ljuset är konstruerat för att kunna belysa ett litet arbetsområde temporärt.
• LED-ljuset kan inte ersätta en vanlig ficklampa, eftersom dess ljusstyrka inte är tillräckligt stark.
• LED-ljuset släcks automatiskt efter att verktyget varit oanvänt i 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning.

(3) Varningslampa för överhettning

Släckt (normal drift)

Lyser: Överhettning (motor)

Blinkande: Överhettning (batteri)

Anger att driften har avbrutits på grund av överhettning av motor eller batteri.

För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

• Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinker när denna funktion har aktiverats.
• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.
• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.
• Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.
• Prestandan för EY9L42 minskar kraftigt vid och under 10°C på grund av arbetsförhållanden och andra faktorer.
• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• Använd laddaren på temperaturer mellan 0°C och 40°C och ladda batteriet på en temperatur som liknar batteriets. (Det bör inte vara mer än 15°C skillnad mellan batteriets temperatur och omgivningens.)

(4) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skydds- funktion aktiverat

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.
• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.
• Om maskinen startas med för lite batterikraft återstående, kan den sluta fungera utan att varningslampan för batteriladdning först blinkar. Detta indikerar att för lite batterikraft finns kvar för att använda verktyget och att batteriet måste laddas före vidare användning.
• Om verktyget under användning blir föremål för en plötslig belastning som får motorn att låsa sig, kan överladdnings-sensorn aktiveras och varningslampan för batteriladdning kan börja blinka. Lampan slutar blinka när du behandlar orsaken till motorns låsning samt släpper och trycker in avtryckaren.

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metall föremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller bränn skador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteri polerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

VIKTIGT

• Om batteriets temperatur sjunker till under cirka -10^ , så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• Använd laddaren på temperaturer mellan 0°C och 40°C och ladda batteriet på en temperatur som liknar batteriets. (Det bör inte vara mer än 15°C skillnad mellan batteriets temperatur och omgivningens.)
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägg uttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare

1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.

1 Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.

2 Skjut batteriet framåt i pilens riktning.

Anpas

1. Under laddningen lyser laddningslam pan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte ladd ningen. Den orange standby lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automa tiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80 % laddning.

2. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.
   Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

4. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddnings tid, så kontakta en auktoriserad återförsäljare.
5. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddnings lampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

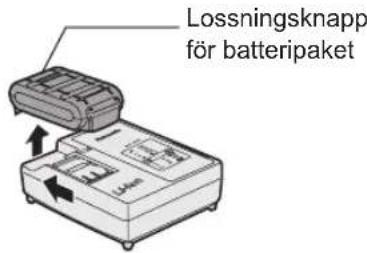

6. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.

Lossningsknapp för batteripaket

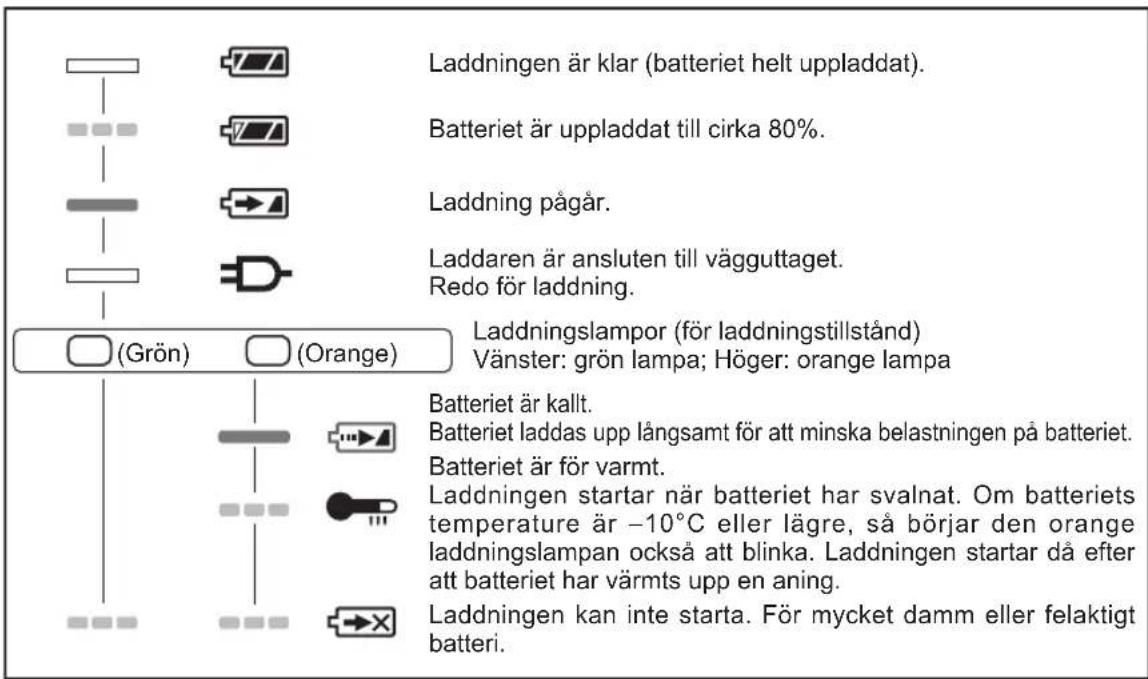

LAMPINDIKATIONER

Laddningen är klar (batteriet helt uppladdat). Batteriet är uppladdat till cirka 80%. Laddning pågår. Laddaren är ansluten till vägguttaget. Redo för laddning. Grön (Orange) Laddningslampor (för laddningstillstånd) Vänster: grön lampa; Höger: orange lampa Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Om batteriets temperature är -10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning. Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Släckt Lyser

Blinkar

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Euro-peiska Unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

IV. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

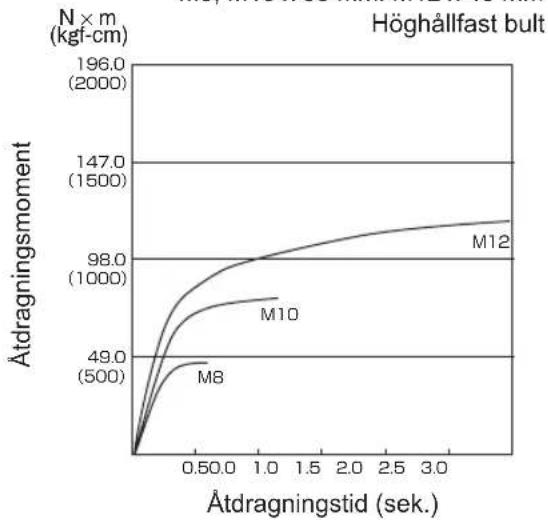

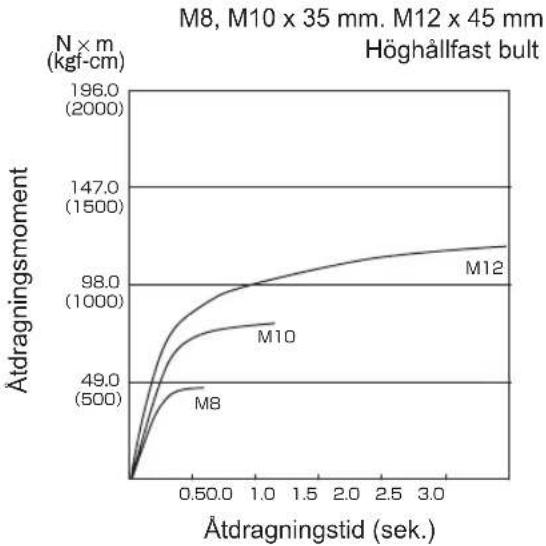

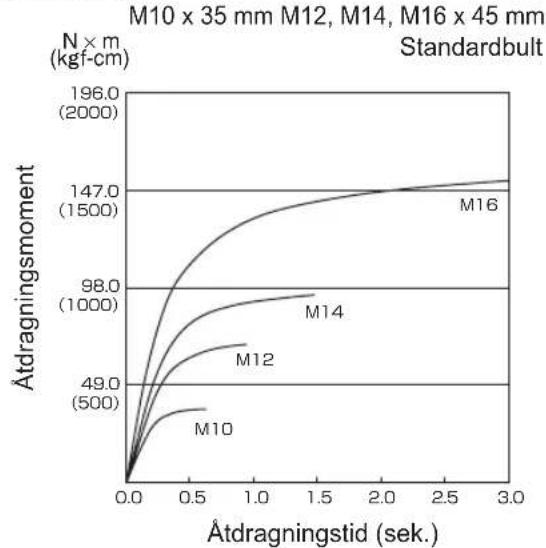

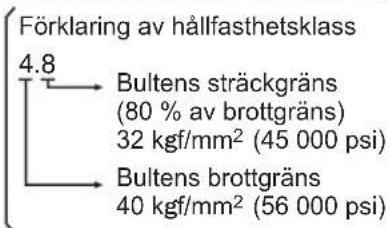

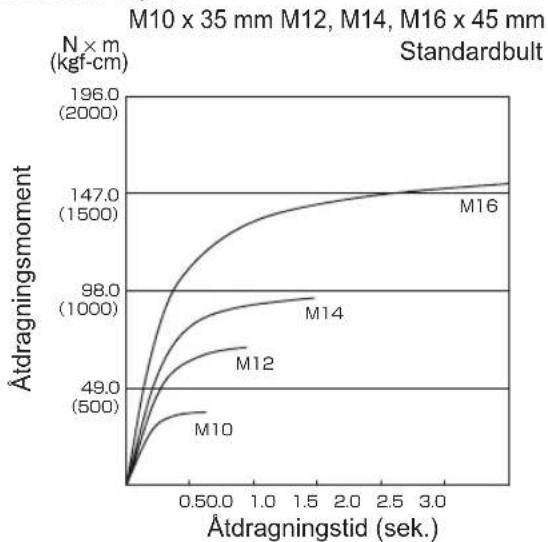

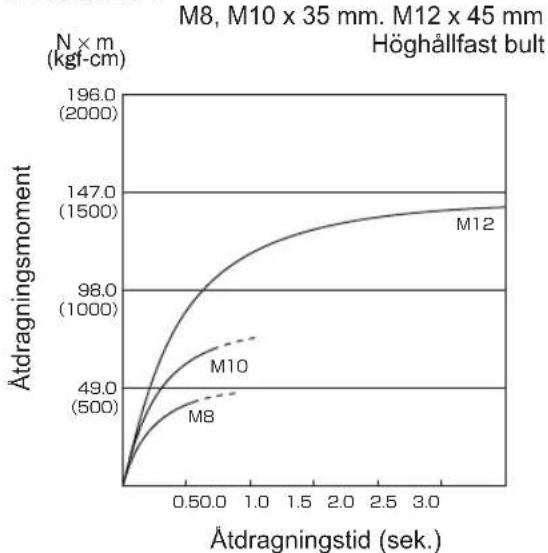

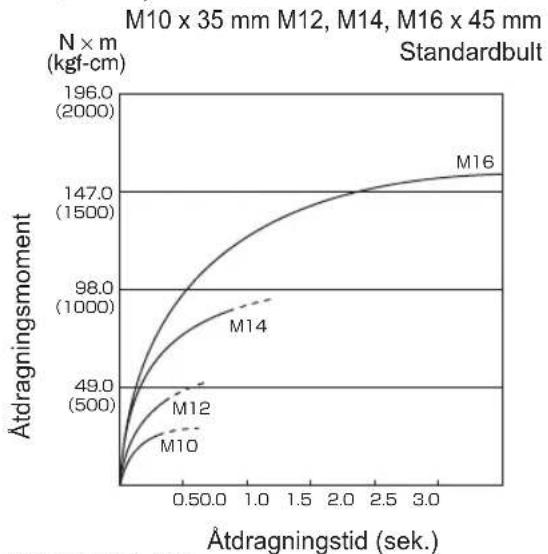

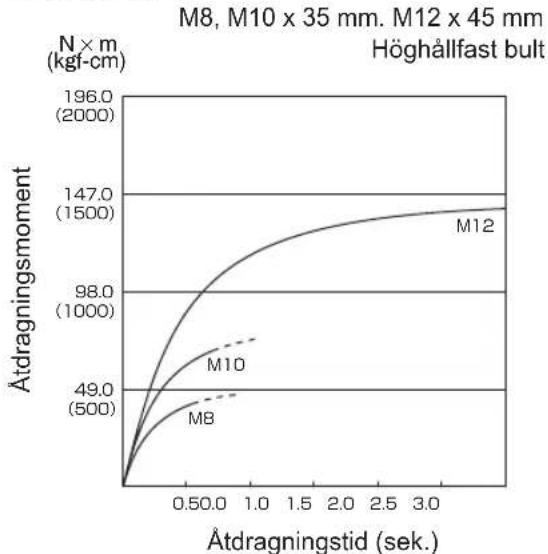

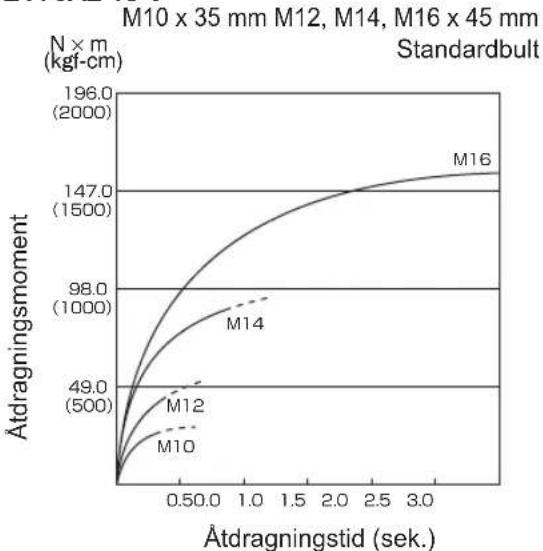

V. ÅTDRAGNINGSMO-MENT

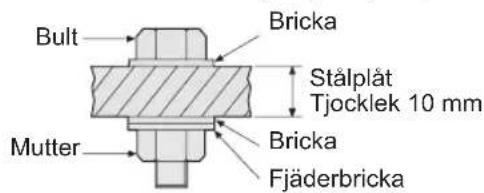

Den kraft som behövs för att dra åt en bult varierar beroende på bultens material och storlek liksom det material som bulten dras åt i. Beakta detta vid val av åtdragningstid. Här nedan anges olika referensvärden. (Värdena kan variera beroende på åtdragningsförhållanden.)

Faktorer som påverkar åtdrag ningsmomentet

Åtdragningsmomentet påverkas av en mängd olika faktorer, bl.a. följande. Åt dragningsmomentet bör alltid kontrolleras med en momentnyckel efter åtdragning.

1) Spänning

När batteriet håller på att laddas ur sjunker spänningen, vilket medför att åt dragningsmomentet sjunker.

Bultåtdragningsförhållanden

EY75A1 14,4 V

EY75A1 14,4 V

EY75A1 18 V

EY75A2 14,4 V

EY75A1 18 V

EY75A2 14,4 V

EY75A2 18 V

EY75A2 18 V

Bult Bricka Stälplåt Tjocklek 10 mm Mutter Bricka Fjäderbricka

Åtdragningsförhållanden

- Följande bultar används. Standardbult: hållfasthetsklass 4,8 Höghållfast bult: hållfasthetsklass 12,9

Förklaring av hållfasthetsklass 4.8 → Bultens sträckgräns (80 % av brottgräns) 32 kgf/mm² (45 000 psi) → Bultens brottgräns 40 kgf/mm² (56 000 psi)

2) Åtdragningstid

Längre åtdragningstid ger ökat åtdragningsmoment. Överdriven åtdragning innebär dock ingen förbättring utan förkortar verktygets livslängd.

3) Olika bultdiametrar

Storleken på bultdiametern påverkar åtdragningsmomentet. I allmänhet gäller att åtdragningsmomentet ökar ju större bultdiametern är.

4) Ätdragningsförhållanden

• Åtdragningsmomentet varierar, även för samma bult, beroende på klass-, längd- och vridmomentskoefficient (den fasta koefficient som anges av tillverkaren vid produktion).
• Åtdragningsmomentet varierar, även med samma bultningsmaterial (t.ex. stål), beroende på materialets ytbehandling.
• Vridmomentet minskar avsevärt när bult och mutter börjar rotera tillsam mans.

5) Hylsspel

Vridmomentet minskar vid användning av en sexkantig hylsa av felaktig storlek för att dra åt en bult.

6) Avtryckare (Avtryckare med variabel varv- talsreglering)

Åtdragningsmomentet blir lägre vid använd ning med avtryckaren inte helt intryckt.

7) Effekten av en anslutningsadapter

Ätdragningsmomentet minskar vid använd ning av en universalkoppling eller en anslutningsadapter.

VI. TILLBEHÖR

Använd endast bits med lämplig storlek.

Panasonic original Extra snabbchuck (EY9HX110E).

Chuckstorlek: 6,35 mm sexkanthylsa

VII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell		EY75A1	EY75A2
Skruv dragning	Träskruv	3,5 mm – 9,5 mm
	Självdragande skruv	3,5 mm – 6 mm
Bultåtdragning		Standardbult: M6 – M16Höghällfast bult: M6 – M12

VIII. SPECIFICATIONER

SLAGSKRUVDRAGARE

Modell		EY75A1 EY75A2
Motor 14,4 V likström 18 V likström		14,4 V likström	18 V likström
Tomgångsvarvtal	Mjukt läge 0 - 1000 min			-1
	Medelhårt läge 0 - 1400 min			-1
	Hårt läge 0 - 2500 min		-1	0 - 2300 min-1
Maximalt vridmoment 150 N·m 155		N·m 200 N·m	205 N·m
Slag per minut	Mjukt läge 0 - 2000 min			-1
	Medelhårt läge 0 - 2800 min			-1
	Hårt läge 0 - 3000 min		-1	0 - 3500 min-1
Total längd 143 mm 155 mm
Vikt (inkl. batteriet: EY9L44) 1,55 kg			-	1,55 kg	-
Vikt (inkl. batteriet: EY9L45) 1,55 kg			-	1,55 kg	-
Vikt (inkl. batteriet: EY9L50)		-	1,65 kg	-	1,65 kg
Vikt (inkl. batteriet: EY9L51)		-	1,65 kg	-	1,65 kg
Buller, Vibration		Se det bifogade arket

BATTERI

Modell	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
Ackumulatorbatteri	Litiumjonbatteri
Batterispänning	14,4 V likström(3,6 V x 4 celler)		14,4 V likström(3,6 V x 8 celler)		18 V likström(3,6 V x 10 celler)

BATTERILADDARE

Modell	EY0L81
Märkdata	Se märkplåten på undersidan av laddaren
Vikt	0,93 kg
Laddningstid	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51
	Användbar uppladdning: 45 min	Användbar uppladdning: 30 min	Användbar uppladdning: 50 min	Användbar uppladdning: 65 min	Användbar uppladdning: 50 min	Användbar uppladdning: 65 min
	Fullständig uppladdning: 60 min	Fullständig uppladdning: 35 min	Fullständig uppladdning: 65 min	Fullständig uppladdning: 80 min	Fullständig uppladdning: 65 min	Fullständig uppladdning: 80 min
Modell	EY0L82
Märkdata	Se märkplåten på undersidan av laddaren
Vikt	0,93 kg
Laddningstid	EY9L41	EY9L42	EY9L44	EY9L45	EY9L50	EY9L51

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmäna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
