BRUGSANVISNING EY75A2 PANASONIC

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

• Når batteripakningen ikke anvendes, skal batteriet opbevares således, at uvedkommende substanser, som for eksempel støv og vand etc., ikke kan komme til at forurene terminalerne. Sørg for at sætte batteripakningsdækslet på for at beskytte batteriterminalerne.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne.

FORSIGTIG: For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne operation udføres.

- Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne egenskab er aktiveret.

For sikker brug

• Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerheden skyld. Kontroller, at batteripakningen er korrekt installeret i hoveddelen før brug.
• Når batteripakningen ikke er isat korrekt, vil advarselslampe til overophedning og advarselslampen batterieffekt lav blinke, og maskinen vil ikke dreje boret som sædvanligt, for at lade os vide at maskinen ikke arbejder sikkert, selv om der trykkes på kontakter. Indsæt batteripakken i selve værktøjet, indtil den røde etikette forsvinder.

S

Oprindelige instruktioner: Engelsk Oversættelse af de oprindelige instruktioner: Andre sprog

Læs hæftet med "Sikkerhedsinstruktio- ner" samt det følgende før brug.

I. EKSTRA SIKKER-HEDSREGLER

1) Brug høreværn, når værktøjet anven des i længere tid.
2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt.
3) Når der skrues eller bores ind i væg ge, gulve el lign., kan man støde på strømførende ledninger. BER∅R IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORRESTE METALDELE PÅ VÆRKT∅JET! Hold kun værktøjet i plastichåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning.
4) Anvend IKKE grebet til forlæns/baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtig blive afladet og der kan opstå skade på værktøjet.
5) Under opladning kan det ske, at opladeren bliver en smule varm.

Dette er normalt. Oplad IKKE batteriet over en længere periode.

6) Når værktøjet opbevares eller trans porteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås).
7) Belast ikke værktøjet ved at holde hastighedskontroltriggeren halvt ned (hastighedskontrolfunktion), således at motoren stopper.

Symbol	Betydning
V	Volt
---	Jævnstrøm
n_0	Ubelastet hastighed
... min^-1	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektriske kapacitet
	Læs brugsvejledningen inden brug
[GTWS]	Kun til indendørs brug

ADVARSEL:

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj.
• Panasonic kan ikke holdes ikke ansvarlig for skader eller uheld, som er forårsaget af anvendelse af en genbrugt batteripakning eller en ikke-original batteripakning.
• Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den ikke for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød, adskille den eller forsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder som eller andre lignende metalgenstande.

• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.

• Benyt aldrig andre opladere end den beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.

• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.
• Når batteripakningen er udtjent, skal den skiftes ud med en ny. Fortsat anvendelse af en beskadiget batteripakning kan resultere i varmedannelse, antænding og revner i batteriet.

II. MONTERING

Montering eller afmontering af bit

BEMÆRK:

- Når et bit monteres eller afmon teres, skal batteripakningen tages af værktøjet, eller triggeren skal stilles i midterstilling (omskifterlås).

1. Tag fat i manchetten på borepatronen til hurtig tilslutning og træk den ud fra drevet.
2. Sæt bitset ind i borepatronen. Slip manchetten.
3. Manchetten vil gå tilbage til udgangs- stillingen, när den slippes.
4. Træk i bitset for at sikre dig, at det ikke kommer ud.
5. For at tage bitset ud, skal man trække manchetten ud på samme måde.

FORSIGTIG:

- Hvis manchetten ikke går tilbage til udgangs positionen, eller bitset kommer ud, når der trækkes, er bitset ikke blevet ordentlig fastgjort. Forvis dig om, at bitset er ordentlig fastgjort inden brug.

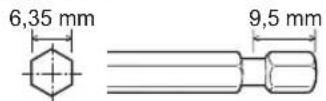

Anvend 6,35 mm sekskantede bits. For at sikre, at bitset sidder godt fast, må man kun anvende sekskantede bits med en pal på 9,5 mm.

Montering og afmontering af borholder

1. Montering af borholder

Monter borholderen ved at skyde den hunlige indskæring på undersiden af borholderen ind på det fikantede drev på maskinen.

Kontroller, at bor- holderen sidder fast på maskin- en.

1. Fjernelse af borholderen

Træk borholderen ud.

BEMAERK:

Montering og afmontering af originale etkstraudstyrsele og borholdere Hold maskinen over frysepunktet (0°C), när de originale ekstraudstyrsele og borholdere sættes på det firkantede drev på maskinen. Gummipuden på det firkantede drev til at trykke det firkantede drev op med kan blive hård under frysepunktet. Dette kræver ekstra kraft ved afmontering og påmontering af borholdere.

Isætning og udtagning af batteripakningen

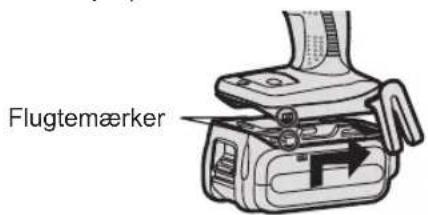

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på.

- Skyd batteripakningen i stilling, indtil den klikker på plads.

Flugtemærker

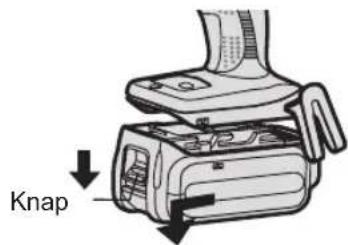

1. Udtagning af batteripakningen:

Træk i knappen foran for at frigøre batteripakningen.

Knap

III. BETJENING

ADVARSEL!

- Indånd ikke eventuel røg fra værktøjet eller batteripakningen, da det kan være skadeligt.

[Hoveddel]

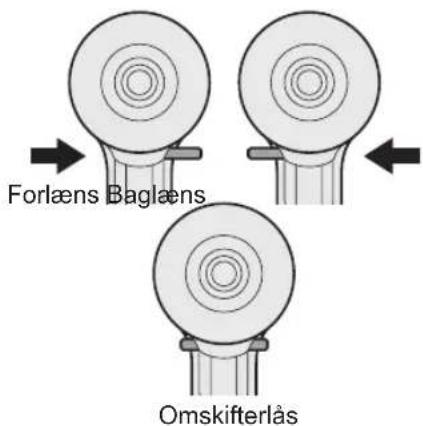

Anvendelse af grebet til for- læns/baglæns retning

Forlæns Baglæns Omskifterlås

FORSIGTIG:

For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet.

Forlæns rotation – betje- ning af omskifter

1. Tryk på grebet, hvis du ønsker forlæns rotation.
2. Tryk let på triggeren for at starte værktøjet langsomt.
3. Hastigheden øges i takt med, at triggeren trykkes ind, således at iskruning af skruer kan ske effektivt. Bremsen virker, og bitset stopper straks, när triggeren slippes.
4. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

Baglæns rotation – betje- ning af omskifter

1. Tryk på grebet, hvis du ønsker baglæns rotation. Kontroller rotationsretningen inden brugen.
2. Tryk let på triggeren for at starte værk tojet langsomt.
3. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

FORSIGTIG:

- For at forhindre, at værktøjet overophedes, må man ikke anvende det uafbrudt med brug af to eller flere batteripakninger. Et værktøj skal have tid til at køle af, inden der skiftes batteri pakning.

Hvordan bæltekrogen bruges

ADVARSEL!

• Forvis dig om, at bæltekrogen er fastgjort sikkert til hovedapparatet med skruen fast tilspændt. Hvis bæltekrogen ikke er spændt godt fast til hovedapparatet, er der risiko for, at krogen går af, hvorved hovedap paratet kan falde ned. Dette kan resultere i et uheld eller personskade.
• Kontroller periodisk skruens stramning. Stram den godt til, hvis den er løs.
• Sørg for, at bæltekrogen er sat godt og ordentlig fast i livremmen eller et andet bælte. Vær opmærksom på, at at apparatet ikke glider af bæltet. Dette kan resultere i et uheld eller personskade.
• Når hovedapparatet holdes af bæltekrogen, må du ikke hoppe eller løbe med den. Dette kan medføre, at krogen glider af, hvorved hovedap paratet kan falde ned. Dette kan resultere i et uheld eller personskade.
• Når bæltekrogen ikke anvendes, skal den anbringes i udgangspositionen, da den ellers kan gribe fat i noget. Dette kan resultere i et uheld eller personskade.
• Når apparatet er hægtet på livremmen ved hjælp af bæltekrogen, må man ikke sætte andre bits end skruetrækkerbits på apparatet. Et skarpt kantet objekt, som f.eks. et borebit, kan forårsage et uheld eller personskade.

Ændring af bæltekrogens placering

Bæltekrogen kan sættes på begge sider af maskinen.

1. Afmontering af krogen

(1) Fjern skruen.
(2) Træk krogen ud.

1. Montering af krogen på den anden side

(1) Indsæt krogen i den anden side.
(2) Spænd skruen helt, så den fastgøres ordentligt.

Kontroludløser for variabel hastighed

For at bestemme centrum af et hul trykker du kun let på udløseren for at starte borestykkets rotation på langsom hastighed.

Jo mere hastighedskontrolknappen er aktiveret, desto højere bliver hastigheden.

FORSIGTIG:

Der vil være en momentan forsinkelse, før rotationen påbegyndes ved betjening af værktøjet når der trækkes i triggeren. Dette signalerer ikke en fejl.

- Denne forsinkelse opstår som værktøjets kredsløb starter op, når triggeren er trukket for første gang efter installation af en ny batteripakke eller når værktøjet ikke er blevet anvendt i mindst 1 minut (eller i det mindste 5 minutter, hvis LED'en er tændt). Rotation vil starte uden nogen forsinkelse under anden og efterfølgende operationer.

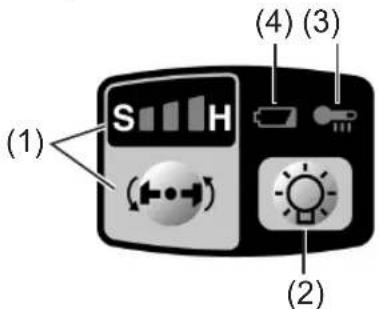

Kontrolpanel

(1) (2) (3) (4)

(1) Valg af slagkraftfunktion

- Der kan vælges mellem 3 indstillinger af slagkraft (svag, mellem, kraftig).

Tryk på slagkraftfunktionsknappen for at indstille slagkraften. Ved hvert tryk på knappen skifter indstillingen til svag, mellem eller kraftig.

Drevet er forindstillet til slagkraftindstil lingen "kraftig", när værktøjet sendes fra fabrikken.

Oversigt over anbefalede arbejds retningslinier

Slagkraft-visning	Anbefalet anvendelse
H0-2300 omdr./min./0-2500 omdr./min.og0-3000 slag/min./0-3500 slag/min.	Opgaver, som kræver et højt moment, hvor der er risiko for at boltene eller en skrue brækker, dens spids skæres af, eller bitset går løs. (Denne indstilling giver maks. moment). Passende anvendelse inkluderer:Stramning af M8 og større bolteStramning af lange skruer under afpudsningsarbejde af interiører

M 0-1400 omdr./min. og0-2800 slag/min.	Opgaver, som kræverbegrænset moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går løs.(Denne indstilling begrænser momentet). Passende anvendelse inkluderer:Stramning af bolte med mindre diameter (MB)Stramning af metalarbejdeskruer, når der installeres fast inventar
S 0-1000 omdr./min. og0-2000 slag/min.	Opgaver, som kræverbegrænset moment, hvor der er risiko for at en skrue brækker, dens spids skæres af, eller bitset går løs og beskadiger en afsluttet eksteriørflade. (Denne indstilling begrænser momentet). Passende anvendelse inkluderer:Stramning af mindre bolte end M6, som nemt kan afskæresStramning af skruer i formet plasticInstallering af vægplader af gips

* slag/min. = Slag i minuttet

Tryk ikke flere gange på afbryderen, når boltene og skruerne er skruet ordentligt fast.

Hvis du gør det, kan det medføre en forsinkelse i start af rotation, eller at visningen af slagkraftfunktion blinker og forhindrer rotationen i at starte af hensyn til kredsløbsbeskyttelse.

(2) LED-lys

Træk altid afbryder- kontakten en gang, inden LED-lyset anvendes.

Lyset lyser med en meget lav strøm, ogdetpåvirker ikke skruetrækkerens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet ikke har været brugt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN.

Anvendelse af kontroller eller justeringer eller udførelser af andre procedurer end de heri specifice-rede, kan medføre farlig udsættelse for stråling.

(3) Advarselslampe for overophedning

Fra (normal anvendelse)

Betyder, at anvendelsen er blevet stoppet på grund af overophedning af motoren eller batteriet.

For at beskytte motoren og batteriet, s k a I man være opmærksom p å følgende, när denne operation udføres.

• Hvis motoren eller batteriet bliver varme, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, när denne egenskab er aktiveret.
• Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give værktøjet tid til at køle helt af (mindst 30 minutter). Værktøjet er klar til brug igen, når advarselslampen til overophedning slukker.
• Undgå at anvende værktøjet på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.
• Hvis værktøjet anvendes kontinuerligt ved høj belastning eller den anvendes under forhold med høje temperaturer (som f.eks. om sommeren), kan overophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.
• Hvis værktøjet anvendes under forhold med lave temperaturer (som f.eks. om vinteren) eller hvis den stoppes hyppigt under brug, vil overophedningsbeskyttelsesfunktionen måske ikke blive aktiveret.
• Ydelsen af EY9L42 forringes betydeligt ved 10°C og under pga. arbejdsforhold og andre faktorer.
• Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion.
• Brug opladeren ved temperaturer mellem 0°C og 40°C, og oplad batteriet ved en temperatur, der svarer til batteriets egen temperatur. (Der bør højst være en forskel på 15°C mellem batteriets temperatur og temperaturen på det sted, hvor det oplades).

(4) Advarselslampe for lav batterieffekt

Fra (normal anvendelse)
Blinker (ingen opladning) Batteribeskyttelses- funktionen er aktiveret

Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.
• Hvis der fra starten af var for lidt strøm tilbage, kan værktøjet stoppe driften uden at advarselslampen for lavt batteri først blinker. Dette indikerer, at der er for lidt strøm tilbage til at bruge værktøjet, og batteriet skal oplades før yderligere brug.
• Hvis værktøjet udsættes for en pludselig belastning under brug, som får motoren til at lukke ned, kan overbelastningssensoren udløses, og lampen for lavt batteri kan blinke. Lampen vil stoppe med at blinke, när du behandler årsagen til motorens nedlukning og sætte triggeren i gang.

[Batteripakning]

Korrekt brug af batteripak- ningen

Li-ion batteripakning

• Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås.
• Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopla- deren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripak- ningen, hvis uvedkommende substanser observeres på terminalerne.

• Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.
• Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.
• Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Batteripakningens levetid

De udskiftbare batterier har en begræn set levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal bat teripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

FORSIGTIG

• Hvis batteripakningens temperatur falder til under cirka -10^ , vil opladningen automatisk stoppe for at forhindre af batteriet forringes.
• Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, när batteri temperaturen er under 0°C (32°F), kan der opstå

problemer i værktøjets funktion.

• Brug opladeren ved temperaturer mellem 0°C og 40°C, og oplad batteriet ved en temperatur, der svarer til batteriets egen temperatur. (Der bør højst være en forskel på 15°C mellem batteriets temperatur og temperaturen på det sted, hvor det oplades).
• Når man vil oplade en kold batteripakning (under 0°C (32°F)) i et varmt rum, så anbring batteri pakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.
• Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilitationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, när den ikke skal anvendes.

Li-ion batteripakning

BEMAERK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Batterioplader

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.
2. Sæt batteripakningen helt ind i oplade ren.

1 Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.

2 Tryk fremad i pilens retning.

Flugtemærker

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, när batteriet er omkring 80% opladet.

2. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

3. Hvis temperaturen af batteripakningen en 0°C eller mindre, vil det tage længere at oplade batteripakningen helt, sammenlignet med standardopladetiden.

Selv hvis batteriet er fuldt opladet, vil det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

1. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.

2. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afslut tet.

3. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.

Ud ba

Udløserknap på batteripakningen

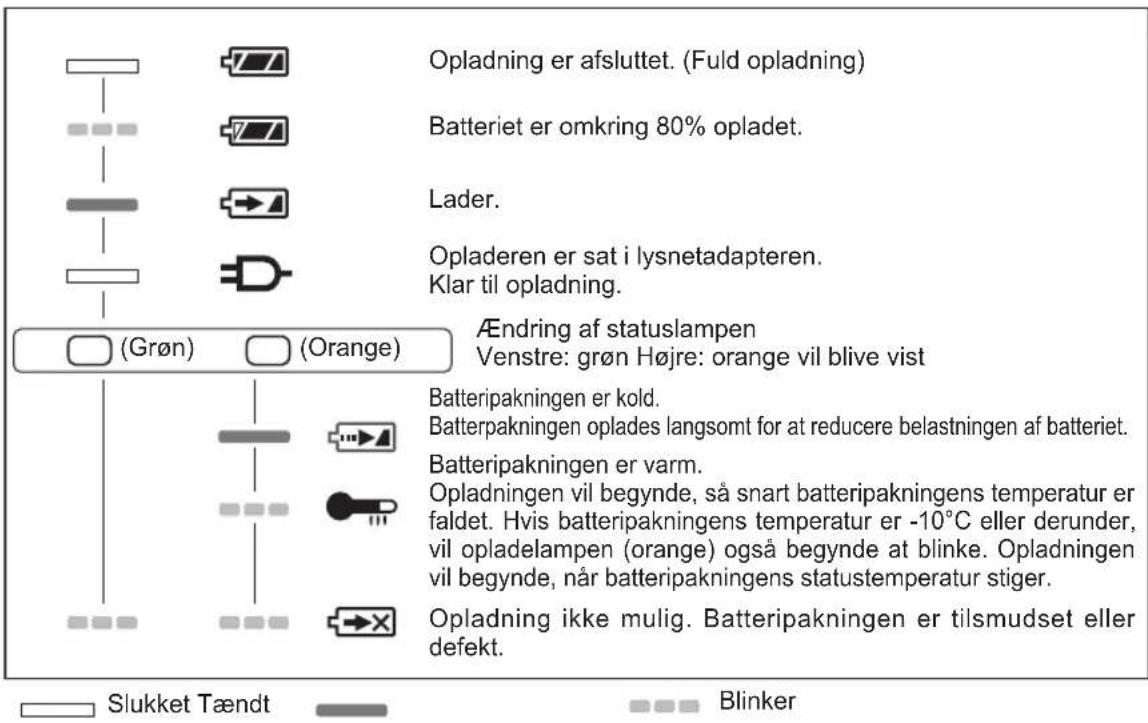

LAMPEINDIKERINGER

Opladning er afsluttet. (Fuld opladning) Batteriet er omkring 80% opladet. Lader. Opladeren er sat i lysnetadapteren. Klar til opladning. Ændring af statuslampen Venstre: grøn Højre: orange vil blive vist (Batteripakningen er kold. Batterpakningen oplades langsomt for at reducere belastningen af batteriet. Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet. Hvis batteripakningens temperatur er -10°C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens statustemperatur stiger. Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt. Slukket Tændt Blinker

Brugerinformation om indsamling og bortskaffelsse af elektro- nikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

IV. VEDLIGEHOLDELSE

Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.

V. STRAMNINGS MOMENT

Den kraft, som er nødvendig til stramning af en bolt, vil være forskellig, alt efter boltens materiale og størrelse, såvel som den materiale, der skal boltes. Vælg længden af stramnings tiden i overensstemmelse hermed.

Referenceværdier findes herunder.

(De kan være forskellige, alt efter stram nings betingelserne)

Stramningsmomentet påvirkes af man ge forskellige faktorer, inklusive de følgende. Kontroller altid momentet med en momentnøgle efter stramningen.

1) Spænding

Når batteripakningen er næsten udtjent, mindskes spændingen, hvilket bevirker, at stramningsmomentet falder.

Bolt Skive Stålplade, tykkelse 10 mm Møtrik Skive Fjederskive

Stramningsbetingelser

• De følgende bolte anvendes. Standardbolte: Styrketype 4,8 Type med stor trækstyrke 12,9

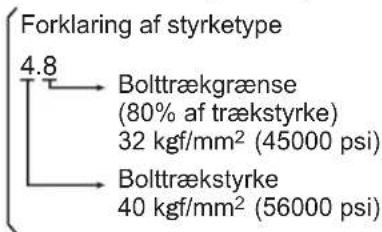

Forklaring af styrketype 4.8 → Bolttrækgrænse (80% af trækstyrke) 32 kgf/mm² (45000 psi) → Bolttrækstyrke 40 kgf/mm² (56000 psi)

2) Stramningstid Længere stramningstid resulterer i et højere stramningsmoment. Overdreven stramning er imidlertid ikke tjenligt og forkorter værktøjets levelid.

3) Forskellig boltdiameter Størrelsen af boltdiameteren påvirker stramningsmomentet. Almindeligvis stiger stramningsmomentet, när boltdiameteren bliver større.

4) Stramningsbetingelser - Stramningsmomentet vil være forskelligt, selv med den samme bolt, alt efter klassifikation, længde og momentkoefficient (den faste koefficient angives af fabrikanten ved fremstillingen). - Stramningsmomentet vil være forskelligt, selv med det samme boltningsmateriale (dvs. stål), alt efter overfladebeskaffenheden. - Momentet reduceres drastisk, når bolten og møtrikken begynder at rotere sammen.

5) Borepatrons spillerum Drejningsmomentet mindskes, så snart en sekskant-konfiguration af en borepatron med forkert størrelse anvendes til at stramme en bolt. 6) Omskifter (Kontroludløser for variabel hastighed) Momentet sænkes, hvis maskinen anven des, uden at afbryderen er trykket helt ned. 7) Virkning af tilslutningsadapteren Stramningsmomentet vil blive mindsket via anvendelse af et universalled eller en tilslutningsadapter.

VI. TILBEH∅R

Brug kun en passende størrelse bit. Panasonic original borepatron til hurtigt skift (ekstraudstyr) (EY9HX110E). Borepatronstørrelse: 6,35 mm sekskantet ____

VII. APPENDIKS

MAKS. TILLADTE KAPACITETER

Model		EY75A1 EY75A2
Skrueidrivning	Træskrue	3,5 - 9,5 mm
	Selvborende skrue	3,5 - 6 mm
Stramning af bolte		Standardbolt: M6 – M16Bolt med stor trækstyrke: M6 – M12

VIII. TEKNISKE SPECIFIKATIONER

HOVEDENHED

Model		EY75A1 EY75A2
Motor 14,4 V DC 18 V DC 14,4 V DC 1		8 V DC
Ubelastet hastighed	svag indstilling 0 -	1000 min	-1
	mellem indstilling 0 - 1400 min		-1
	kraftig indstilling 0 - 2500 min	-1	0 - 2300 min-1
Maks. drejningsmoment 150 N·m 155 N·m 200 N·m 205 N·m
Slag i minuttet	svag indstilling 0 -	2000 min	-1
	mellem indstilling 0 - 2800 min		-1
	kraftig indstilling 0 - 3000 min	-1	0 - 3500 min-1
Længde i alt 143 mm 155 mm
Vægt (med batteripakning: EY9L44) 1,55 kg			-	1,55 kg	-
Vægt (med batteripakning: EY9L45) 1,55 kg			-	1,55 kg	-
Vægt (med batteripakning: EY9L50)		-	1,65 kg	-	1,65 kg
Vægt (med batteripakning: EY9L51)		-	1,65 kg	-	1,65 kg
Støj, Vibration Se vedlagte ark

BATTERIPAKNING

Model	EY9L41 E	EY9L42 EY9L	44 EY9L45	EY9L50 EY9L51
Opbevaringsbatteri Li-ion batteri
Batterispænding	14,4 V DC (3,6 V x 4 celler)		14,4 V DC (3,6 V x 8 celler)		18 V DC (3,6 V x 10 celler)

BATTERIOPLADER

Model	EY0L81
Mærkedata	Se mærkepladen på undersiden af opladeren
Vægt	0,93 kg
Opladningstid	EY9L41 E	EY9L42 EY9L	44 EY9L45	EY9L50 EY	9L51
	Brugbar: 45 min	Brugbar: 30 min	Brugbar: 50 min	Brugbar: 65 min	Brugbar: 50 min	Brugbar: 65 min
	Fuld: 60 min	Fuld: 35 min	Fuld: 65 min	Fuld: 80 min	Fuld: 65 min	Fuld: 80 min
Model	EY0L82
Mærkedata	Se mærkepladen på undersiden af opladeren
Vægt	0,93 kg
Opladningstid	EY9L41 E	EY9L42 EY9L	44 EY9L45	EY9L50 EY	9L5I
	Brugbar: 35 min	Brugbar: 30 min	Brugbar: 40 min	Brugbar: 50 min	Brugbar: 40 min	Brugbar: 55 min
	Fuld: 50 min	Fuld: 35 min	Fuld: 55 min	Fuld: 60 min	Fuld: 55 min	Fuld: 70 min

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område. Se venligst det nyeste, almindelige katalog.

BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.
