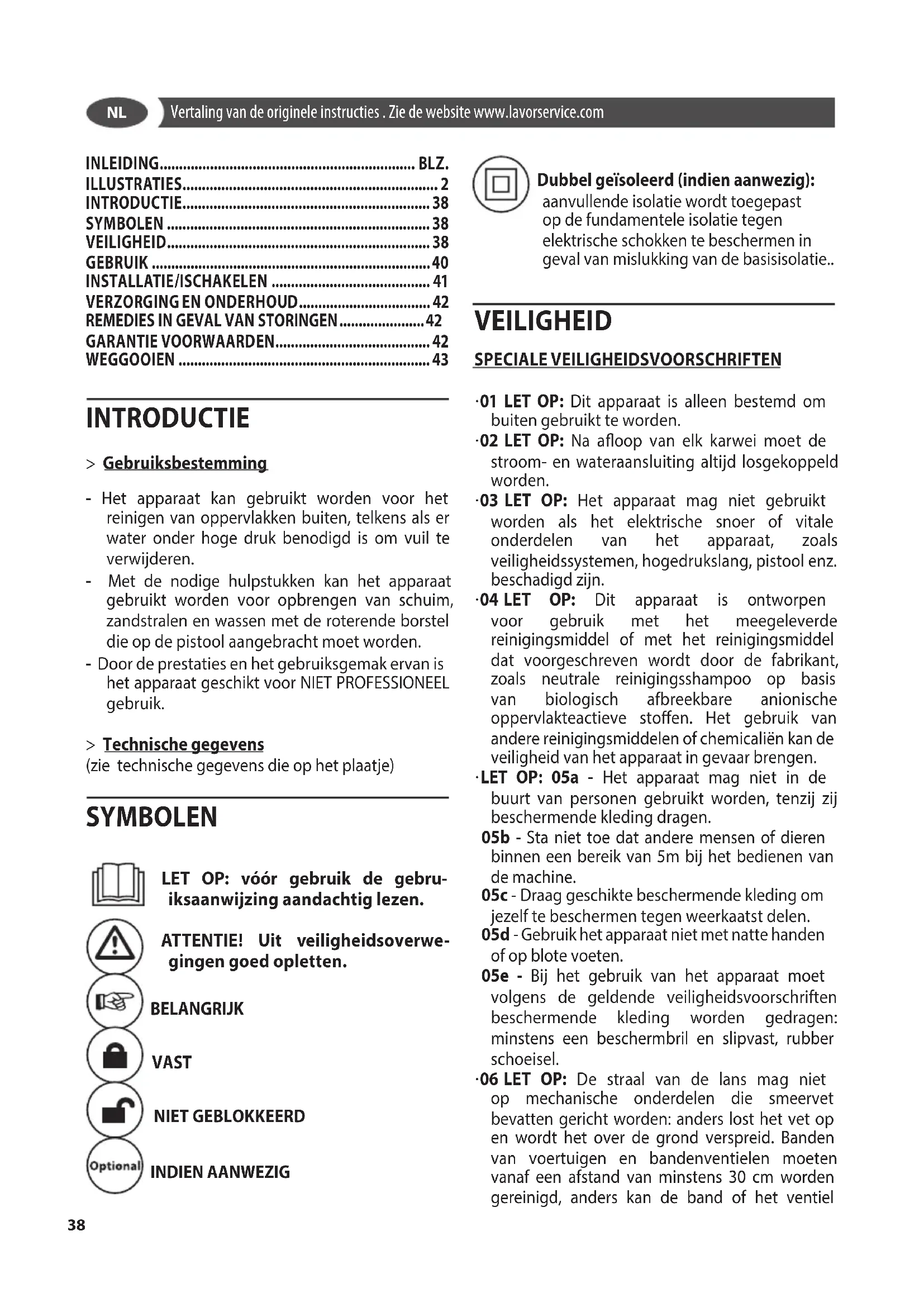

GEBRUIKSAANWIJZING STM 160 WPS Lavor

INTRODUCTIE > Gebruiksbestemming - Het apparaat kan gebruikt worden voor het reinigen van oppervlakken buiten, telkens als er water onder hoge druk benodigd is om vuil te verwijderen. - Met de nodige hulpstukken kan het apparaat gebruikt worden voor opbrengen van schuim, zandstralen en wassen met de roterende borstel die op de pistool aangebracht moet worden. - Door de prestaties en het gebruiksgemak ervan is het apparaat geschikt voor NIET PROFESSIONEEL gebruik. > Technische gegevens (zie technische gegevens die op het plaatje) SYMBOLEN LET OP: vóór gebruik de gebru- iksaanwijzing aandachtig lezen. ATTENTIE! Uit veiligheidsoverwe- gingen goed opletten. BELANGRIJK VAST NIET GEBLOKKEERD INDIEN AANWEZIG Dubbel geïsoleerd (indien aanwezig): aanvullende isolatie wordt toegepast op de fundamentele isolatie tegen elektrische schokken te beschermen in geval van mislukking van de basisisolatie.. VEILIGHEID SPECIALE VEILIGHEIDSVOORSCHRIFTEN

• 01 LET OP: Dit apparaat is alleen bestemd om buiten gebruikt te worden.

• 02 LET OP: Na aoop van elk karwei moet de stroom- en wateraansluiting altijd losgekoppeld worden.

• 03 LET OP: Het apparaat mag niet gebruikt worden als het elektrische snoer of vitale onderdelen van het apparaat, zoals veiligheidssystemen, hogedrukslang, pistool enz. beschadigd zijn.

• 04 LET OP: Dit apparaat is ontworpen voor gebruik met het meegeleverde reinigingsmiddel of met het reinigingsmiddel dat voorgeschreven wordt door de fabrikant, zoals neutrale reinigingsshampoo op basis van biologisch afbreekbare anionische oppervlakteactieve stoen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat in gevaar brengen.

• LET OP: 05a - Het apparaat mag niet in de buurt van personen gebruikt worden, tenzij zij beschermende kleding dragen. 05b - Sta niet toe dat andere mensen of dieren binnen een bereik van 5m bij het bedienen van de machine. 05c - Draag geschikte beschermende kleding om jezelf te beschermen tegen weerkaatst delen. 05d - Gebruik het apparaat niet met natte handen of op blote voeten. 05e - Bij het gebruik van het apparaat moet volgens de geldende veiligheidsvoorschriften beschermende kleding worden gedragen: minstens een beschermbril en slipvast, rubber schoeisel.

door de hogedrukstraal beschadigd worden. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde banden of ventielen kunnen levens-gevaarlijk zijn.

07LET OP: De hogedrukstralen kunnen gevaarlijk zijn als zij op een onjuiste manier gebruikt worden. De stralen mogen niet op personen, dieren, onder stroom staande elektrische apparaten of op het apparaat zelf gericht worden.

• 08 LET OP: De slangen, de hulpstukken en de hogedrukaansluitingen zijn belangrijk voor de veiligheid van het apparaat. Er mogen uitsluitend slangen, hulpstukken en aansluitingen die door de fabrikant voorgeschreven worden gebruikt worden (het is zeer belangrijk om ervoor te zorgen dat deze onderdelen in goede staat blijven door onjuist gebruik ervan te vermijden en ze tegen knikken, stoten en schuren te beschermen).

• 09 LET OP: Apparaten zonder T.S. – Total Stop : Deze apparaten mogen, als het pistool losgelaten is, niet langer dan 2 minuten in werking blijven. De temperatuur van het terugstromende water neemt aanzienlijk toe en veroorzaakt ernstige schade aan de pomp.

• 10LET OP: Apparaten met T.S. – Total Stop : Het is verstandig om deze apparaten niet langer dan 5 minuten in stand-by te laten staan.

• 11 LET OP: Het apparaat moet helemaal uitgezet worden (hoofdschakelaar op (0)OFF) telkens als het apparaat onbeheerd achtergelaten wordt.

• 12 LET OP: Elk apparaat wordt in zijn gebruikstoestand getest, het is dus normaal dat er enkele druppels water aan de binnenkant ervan achterblijven.

• 13 LET OP: Er goed oo letten dat electrische kabel niet wordt bescadigd. Laat de beschadigde voedingskabel door de fabrikant of de assistentie of gekwaliceerd pesoneel vervangen om gevaren te voorkomen.

• 13b LET OP: Trek nooit aan het elektrisch snoer

• 14 LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. Gebruik alleen de hogedruksproeier die bij het apparaat geleverd wordt.

• 16 LET OP: Dit apparaat is niet bestemd om gebruik te worden door personen (inclusief kinderen) met beperkte lichamelijke, sensoriële of geestelijke vermogens of die geen ervaring of kennis van het apparaat hebben.

• 17 LET OP: Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat zullen spelen.

• 18 LET OP: Gebruik de hogedrukreiniger pas als de hogedrukslang volledig uitgerold is.

• 19 LET OP: Pas tijdens het op- en afrollen van de slang op dat de hogedrukreiniger niet kantelt.

• 20 LET OP: Als u de slang af- of oprolt moet de machine uitgeschakeld zijn en moet de slang drukloos zijn (apparaat uitschakelen).

• 21 LET OP: Ontplongsgevaar. Voorkom het sproeien met ontvlambare vloeistoen.

• 22 LET OP: Maak uitsluitend gebruik van originele reserveonderdelen van de producent of die door de fabrikant goedgekeurd zijn om de veiligheid van de machine te kunnen garanderen.

• 23 LET OP: Men mag de straal niet op zichzelf of op andere personen richten om de kleding of de schoenen te reinigen.

• 24 LET OP: Het water dat door de anti-reux systemen gelopen is, is niet langer drinkbaar.

• 25 LET OP: Schakel het apparaat uit en trek de stekker uit het stopcontact als u het onbeheerd achterlaat, als u klaar bent met gebruik of als u het omwisselt naar een andere functie, tijdens reparaties en onderhoud.

• 26 LET OP: Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Maak alleen gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, en zorg dat de verbinding droog blijft en niet op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt.

• 27 LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcontact waterdicht zijn moet.

LET OP: Tijdens het gebruik van hogedrukreinigers kunnen gassen vrijkomen. Het inhaleren van gassen kan gevaarlijk zijn voor de gezondheid.

LET OP: Gebruik ter bescherming tegen drijfgassen een ademhalingsmasker klasse FFP 2 of hoger, afhankelijk van de omgeving die gereinigd wordt. > VEILIGHEIDSSYSTEMEN:

• LET OP: Het pistool is uitgerust met een veiligheidspal. Telkens als het gebruik van het apparaat onderbroken wordt is het belangrijk dat de veiligheidspal ingeschakeld wordt om per ongeluk opendraaien van het pistool te voorkomen. - Veiligheidssystemen: Pistool uitgerust met veiligheidspal, apparaat met beveiliging tegenNL

elektrische overbelasting (Kl. I), pomp met bypassklep of stopsysteem. - De veiligheidsknop op het pistool dient niet om de hendel tijdens de werking vast te zetten maar om het per ongeluk opendraaien ervan te voorkomen.

• LET OP: Het apparaat is uitgerust met een motor beveiligingssysteem: wacht een aantal minuten of koppel het apparaat van de stroomtoevoer los en sluit hem vervolgens weer aan als het systeem ingegrepen heeft. Breng het apparaat naar het dichtstbijzijnde assistentiecentrum als het probleem aanhoudt of als u niet in staat bent het apparaat opnieuw in te schakelen. > STABILITEIT

• LET OP: Het apparaat moet op een veilige en stabiele manier op een horizontale ondergrond neergezet worden. GEBRUIK > Toestel uitzicht zie " specieke handleiding" geleverd. > Montage van het apparaat zie " specieke handleiding" geleverd. > WATERTOEVOER Hydraulische aansluiting LET OP: (SYMBOL) De apparat niet mag alleen dan rechtstreeks op het openbare drinkwater

leidingnet worden aangesloten er in de toe- voerleiding De hogedrukreiniger mag alleen dan rechtstreeks op het openbare drinkwaterleidingnet worden aangesloten als er in de toevoerleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geïnstalleerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is, 5-25

• LET OP: Het water dat door de anti-reux systemen gelopen is, is niet langer drinkbaar. BELANGRIJK Zuig uitsluitend gelterd of schoon water op. De waterkraan moet een watertoevoer garanderen die tenminste dubbel is aan de capaciteit van de pomp. - Minimum wateropbrengst: 15 l/ min. - Maximum temperatuur van het inlaatwater: 40°C - Maximale waterdruk toevoer: 1Mpa De hogedrukreiniger moet zo dicht mogelijk bij het waterleidingnet worden geplaatst. Het niet in acht nemen van bovengenoemde omstandigheden heeft ernstige mechanische schade aan de pomp tot gevolg of leidt tot verlies van het recht op garantie. Watertoevoer via de waterleiding - Sluit een toevoerslang (niet meegeleverd) aan op de wateraansluiting van het apparaat en aan de watertoevoer. - Open de watertoevoer. Watertoevoer uit een open reservoir - Schroef het koppelstuk voor de watertoevoer los. - Schroef een zuigslang met lter (niet meegeleverd) aan de wateraansluiting van het apparaat vast. - Hang het lter in het reservoir. - Reinig het lter op de aansluiting van de hogedrukslang (indien aanwezig). - Ontlucht het apparaat voor gebruik. - Schroef de hogedrukleiding van de hogedrukaansluiting van het apparaat los. - Schakel het apparaat in en laat het zolang lopen tot het water zonder bellen uit de hogedrukaansluiting komt. - Schakel het apparaat uit en schroef de hogedrukslang weer vast. > STROOMTOEVOER - De elektrische aansluiting van het apparaat moet aan de norm IEC 60364-1 voldoen. BELANGRIJK Alvorens het apparaat aan te slui- ten moet gecontroleerd worden of de gegevens die op het typeplaatje staan overeenstemmen met die van het elektriciteitsnet en of het stop

contact beveiligd is met een aardlekschakelaar met een inschakelgevoeligheid van minder dan 0,03 A - 30ms.NL

- Voor het geval het stopcontact en de stekker van het apparaat niet bij elkaar passen moet u het stopcontact door een vakman door een ander type laten vervangen dat wel geschikt is. - Gebruik het apparaat niet bij een omgevingstem

peratuur van beneden de 0°C, als het apparaat uitgerust is met een PVC (H VV-F) snoer. - Er is geen actie nodig voor het aanpassen van ap

paraten met dubbel voltage en frequentie.

• 26 LET OP: Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Maak alleen gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, en zorg dat de verbinding droog blijft en niet op de grond ligt. Wij adviseren u om een kabelhaspel te gebruiken met een aansluiting die zich op minstens 60 mm boven de grond bevindt.

• 27 LET OP: Als er een verlengsnoer gebruikt wordt dan moet de stekker en het stopcontact waterdicht zijn moet, het snoer de afmetingen hebben die in onderstaande tabel staan. <16 A <25 A <20 m ø 1,5 mm

- 10 AWG INSTALLATIE/ISCHAKELEN Inbedrijfstelling zie blz. A Hogedrukslang met handspuitpistool verbinden. - Hogedrukslang in handspuitpistool steken tot die hoorbaar vastklikt. Instructie: Letten op een correcte uitrichting van de aansluitnippel. Veilige verbinding controleren door aan de hogedrukslang te trekken. zie blz. B - Hogedrukslang vast in de snelkoppeling op het apparaat steken zie blz. C - De meegeleverde koppeling aan het wateraan

sluitpunt van het apparaat schroeven.. - Veilige verbinding controleren door aan de hoge

drukslang te trekken. - Watertoevoerslang op koppeling aan de wa

teraansluiting steken. Instructie: De toevoerslang behoort niet tot het leveringspakket. - Waterslang aan de watertoevoer aansluiten. - Waterkraan volledig opendraaien. - Netstekker in het stopcontact steken. - Apparaat inschakelen "I/ON". zie blz. D - Hefboom van het handspuitpistool ontgrendelen. - Hendel aantrekken, het apparaat wordt ingeschakeld. - Apparaat laten draaien (max. 1 minuten), tot water zonder bellen uit het handspuitpistool komt. - Hefboom van het handspuitpistool loslaten. Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden. zie blz. E - Hefboom van het handspuitpistool vergrendelen. Werking zie blz. F - Straalpijp in het handspuitpistool steken en vastschroeven door hem 90° te draaien. - Hefboom van het handspuitpistool ontgrendelen. zie blz. G - Hendel aantrekken, het apparaat wordt ingeschakeld.

• 14 LET OP: Apparaat met vloeistof onder druk. Houd het pistool stevig vast om reactiekracht te voorkomen. zie blz. H > HogedrukLans zie blz. IJ

> SChoonmaakmiddel/schuimkit zie blz. M > Hogedrukslang Gebruik de hogedrukreiniger alleen als de slang helemaal uitgerold is. zie blz. N > UITSCHAKELEN OFFNL

T.S. Total Stop (indien voorhanden) T.S. (Total Stop ), die ervoor zorgt dat de hogedrukreiniger tijdens de omloopfase uitgeschakeld wordt. Om de hogedrukreiniger te starten dient u de schakelaar op de (I)ON -stand te zetten en vervolgens op de hendel van het spuitpistool te drukken. Het T.S. zorgt ervoor dat de machine wordt gestart en dat deze op het moment dat u de hendel loslaat weer uitgeschakeld wordt. Elke keer dat de machine niet in gebruik is, raden wij u aan de veiligheidspal, geplaatst op de hendel van het spuitpistool, op veilig te zetten om te voorkomen dat de machine bij toeval gestart wordt. - Het uit eigen beweging aanslaan van de ma

chine zonder bemiddeling van het pistooI, is te wylen aan fenomenen zoals luchtbellen in het water en niet aan een fout van het pro

duct. - Laat de machine nooit langer dan 5 minuten in de standby stand draaien. Voor de veili

gheid en de levensduur van de machine is het noodzakelijk de machine uit te schakelen door middel van de aan/uit schakelaar op de machine. - Controleren of de koppelingen van de slang aan de zijde van de machine en van het pistool op lekkage. Bij lekkage eerst de koppelingen controlleren en pas als de lekkage is verhol

pen kan u de machine gebruiken. VERZORGING EN ONDERHOUD zie blz. P Het apparaat vergt geen onderhoud.

• 25 LET OP: Alvorens enige onderhouds- of reini

gingswerkzaamheden uit te voeren moet u het apparaat eerst van het elektriciteitsnet afkoppe

• LET OP: Spuit niet met het apparaat met water en gebruik geen schoonmaakmiddelen of oplosmiddelen. Het apparaat kan worden beschadigd. - het oppervlak van het polijsten met een droge doek > Opslag zie blz. P - Apparaat aan de transportgreep verplaatsen. - Apparaat met alle accessoires in een vorstvrije ruimte bewaren, Buiten bereik van kinderen.

REMEDIES IN GEVAL VAN

STORINGEN Het apparaat functioneert niet - Controleer de netspanning. - Controleer of er eventuele beschadigingen aan het netsnoer zijn. Het apparaat komt niet onder druk te staan - Ontlucht het apparaat laat de pomp zonder ho

gedrukslang werken totdat het water zonder luchtbellen uit de hogedrukuitlaat komt. Sluit daarna de hogedrukslang weer aan. - Maak het lter in de wateraansluiting schoon. - Controleer de hoeveelheid water die toegevoerd wordt. - Controleer alle toevoerslangen van de pomp op dichtheid en eventuele verstopping. Sterke drukschommelingen - Maak de hogedruksproeier schoon. Verwijder het vuil met een naald uit het gat van de sproeier en was de sproeier aan de voorkant met water af. De pomp lekt - 10 druppels per minuut zijn toegestaan. Bij grote

re lekken moet u zich tot een erkend servicecen- trum wenden. Reserveonderdelen - Om de veiligheid van het apparaat te waarborgen mogen er uitsluitend originele reserveonderdelen die door de fabrikant geleverd of geadviseerd wor

den gebruikt worden. GARANTIE VOORWAARDEN Al onze apparaten zijn onderworpen aan zorgvul- dige tests en zijn gedekt voor fabrieksfouten in overeenstemming met de geldende voorschriften (minimaal 12 maanden). De aanvangsdatum van de garantie wordt bepaald door de aankoopdatum. Als uw machine of toebehoor moet hersteld worden, gelieve de kassticket of het factuur bijzetten. Het volgende valt niet onder de garantie:NL

- De bewegende onderdelen die aan slijtage onder- hevig zijn. - De rubberen onderdelen, koolborstels, hulpstukken, en optionele hulpstukken. - De garan

tie dekt geen defecten te wijten aan transport, nala- tigheid, - De reiniging van de hoge drukreiniger valt niet onder de garantie, lters, mondstuk, geblok

keerde door de vorming van kalkaanslag, De machine is uitsluitend bestemd voor hobby

gebruik en NIET voor PROFESSIONEEL gebruik: de garantie dekt geen ander gebruik dan voor privé

doeleinden. WEGGOOIEN In de hoedanigheid van eigenaar van een elektrisch of elektronisch apparaat wordt het u door de wet (in overeenstemming met de EU richtlijn 2012/19/EU betreende afval van elek

trische en elektronische apparatuur en de nationale wetgeving van de EU Lidstaten die deze richtlijn toepassen) verboden om dit product of de elektri

sche/elektronische accessoires hiervan af te danken als vast huishoudelijk afval en bent u verplicht om hem te brengen naar een speciaal verzamelcen

trum. Het is mogelijk om het product direct door de dealer te laten afdanken door middel van de aan

koop van een nieuw product dat equivalent is aan het af te danken product. Het achterlaten van dit product in het milieu kan ernstige schade aan het milieu en aan de gezondheid veroorzaken. Het symbool van de afbeelding stelt een vuilnis

ton voor huishoudelijk afval voor. Het is absoluut verboden om het apparaat hierin te stoppen. Het niet opvolgen van de aanwijzingen van de richtlijn 2012/19/EU en de bepalingen met betrekking hier
