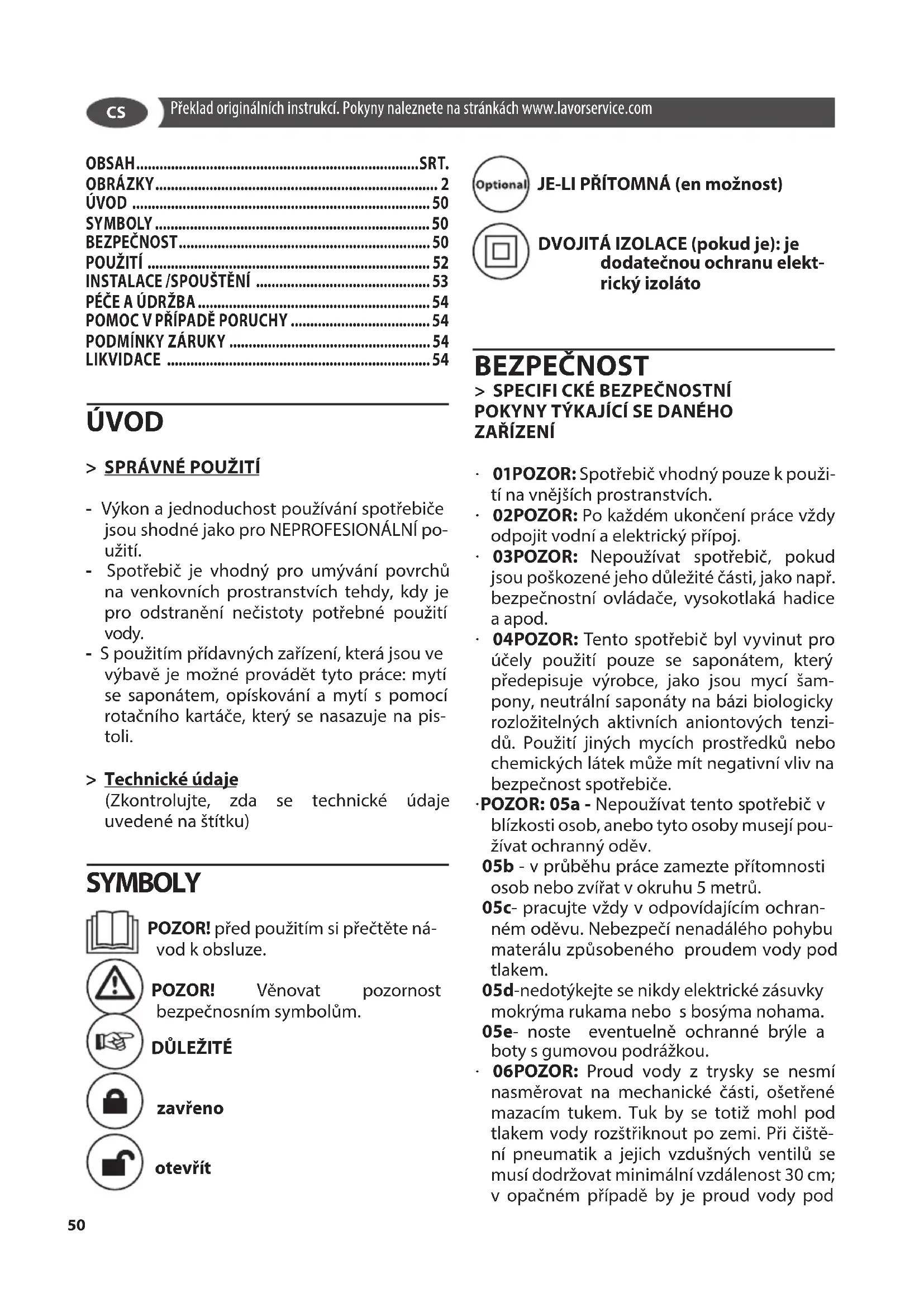

NÁVOD K OBSLUZE STM 160 WPS Lavor

- Výkon a jednoduchost používání spotřebiče jsou shodné jako pro NEPROFESIONÁLNÍ po- užití. - Spotřebič je vhodný pro umývání povrchů na venkovních prostranstvích tehdy, kdy je pro odstranění nečistoty potřebné použití vody. - S použitím přídavných zařízení, která jsou ve výbavě je možné provádět tyto práce: mytí se saponátem, opískování a mytí s pomocí rotačního kartáče, který se nasazuje na pis- toli. > Technické údaje (Zkontrolujte, zda se technické údaje uvedené na štítku) SYMBOLY POZOR! před použitím si přečtěte ná- vod k obsluze. POZOR! Věnovat pozornost bezpečnosním symbolům.

zavřeno otevřít JE-LI PŘÍTOMNÁ (en možnost) DVOJITÁ IZOLACE (pokud je): je dodatečnou ochranu elekt- rický izoláto BEZPEČNOST

01POZOR: Spotřebič vhodný pouze k použi- tí na vnějších prostranstvích.

02POZOR: Po každém ukončení práce vždy odpojit vodní a elektrický přípoj.

03POZOR: Nepoužívat spotřebič, pokud jsou poškozené jeho důležité části, jako např. bezpečnostní ovládače, vysokotlaká hadice a apod.

04POZOR: Tento spotřebič byl vyvinut pro účely použití pouze se saponátem, který předepisuje výrobce, jako jsou mycí šam- pony, neutrální saponáty na bázi biologicky rozložitelných aktivních aniontových tenzi- dů. Použití jiných mycích prostředků nebo chemických látek může mít negativní vliv na bezpečnost spotřebiče.

• POZOR: 05a - Nepoužívat tento spotřebič v blízkosti osob, anebo tyto osoby musejí pou- žívat ochranný oděv. 05b - v průběhu práce zamezte přítomnosti osob nebo zvířat v okruhu 5 metrů. 05c- pracujte vždy v odpovídajícím ochran- ném oděvu. Nebezpečí nenadálého pohybu materálu způsobeného proudem vody pod tlakem. 05d-nedotýkejte se nikdy elektrické zásuvky mokrýma rukama nebo s bosýma nohama. 05e- noste eventuelně ochranné brýle a boty s gumovou podrážkou.

vysokým tlakem mohl poškodit. Vyblednu- tí pneumatiky je prvním znamením jejího poškození. Poškozené pneumatiky a jejich vzdušné ventily jsou životu nebezpečné.

07POZOR: Tryskání vody pod vysokým tlakem může být ne- bezpečné, pokud je používá- no nevhodným způsobem. Proud vody ne- smí být směřován na osoby, zvířata, na elektrospotřebiče a na tento přístroj samot- ný.

• 08POZOR: Hadice, přídavná zařízení a vyso- kotlaké spojky jsou důležité z hlediska bez- pečnosti spotřebiče. Používat pouze hadice, přídavná zařízení a spojky, které jsou dopo- ručeny výrobcem (je velmi důležité dbát na neporušenost těchto součástí, zabránit jejich nevhodnému používání a předcházet tvoře- ní přehybů, nárazům a odírání).

• 09 POZOR: Spotřebiče které nejsou opat- řeny systémem T.S. – Total Stop : nesmějí zůstat v chodu po dobu déle než 2 minuty při zapnuté pistoli. Dojde k nebezpečnému zvýšení teploty oběhové vody, které způsobí vážné poškození čerpadla.

• 10POZOR: Spotřebiče které jsou opatře- ny systémem s názvem T.S.– Total Stop je vhodné nenechávat je v poloze stand-by déle než 5 minut.

• 11 POZOR: Pokaždé, kdy zůstane spotřebič bez dozoru je třeba kompletně jej vypnout (hlavní vypínač v poloze (0)OFF).

• 12POZOR: Každý ze spotřebičů prochází vý- stupní kontrolou, z tohoto důvodu je běžné, že uvnitř zůstane pár kapek vody.

• 13POZOR: Věnovat pozornost stavu přívod- ní šňůry. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, servisní službou, nebo vyškoleným personálem, aby se předešlo nebezpečí.

• 13b POZOR: Nikdy netahejte za elektrický kabel přístroje ani přístroj za něj nezvedejte.

• 14 POZOR: Stroj s tekutinou pod tlakem. Uchopit pistoli pevně tak, aby se zabránilo odrazové síle. Používat pouze vysokotlakou trysku, která je součástí výbavy spotřebiče.

• 16 POZOR: Výrobek nesmí používat děti anebo osoby se sníženými fyzickými, smy- slovými a mentálními schopnostmi anebo osoby bez dostatečných zkušeností a po- znatků.

• 17POZOR: Děti si nesmí hrát s výrobkem, i když jsou pod dozorem.

• 18POZOR: Neuvádìt èistící stroj do provozu pøedtím než byla rozvinuta vysokotlaká ha- dice.

• 19POZOR: Pøi navíjení a rozvíjení hadice dbát aby tím nedošlo k pøevrácení èistícího stroje.

• 20 POZOR: Při navíjení a rozvíjení hadice musí být stroj vypnutý a z hadice musí být vypuštěn tlak (mimo provoz).

• 21 POZOR: Nebezpečí výbuchu. Nestříkejte hořlavých kapalin.

• 22 POZOR: Pro zajištění bezpečnosti zaříze- ní, používejte pouze originální náhradní díly od výrobce nebo schválené výrobcem

• 23 POZOR: Nesměřovat proud vody proti sobě nebo proti jiným osobám, za účelem vyčištění oděvu či bot.

• XZ 24 POZOR: Vody protékající přes zařízení zpětného není považováno za pitnou.

• 25 POZOR: Před provedením jakéhokoliv údržbářského zásahu nebo čištění odpojte přístroj od přívodu elektrické energie.

POZOR: Nevhodné prodlužovací kabely mohou být nebezpečné. Pokud se používá prodlužovací kabel, musí být vhodný pro venkovní použití, přípojka musí být udržována v suchu a nesmí ležet na zemi. Doporučujeme použít kabelový naviják, jenž bude mít zásuvku alespoň 60 mm nad zemí.

• 27 27 POZOR: Pokud je použita přívodní šňůra, musí být zástrčka spotřebiče a zásuvka přívodní šňůry typem který nepropouští vodu.

POZOR: Při používání vysokotlakých čisticích zařízení může docházet k tvorbě aerosolu. Vdechování aerosolů může být nebezpečné pro zdraví.

K ochraně před aerosoly může být zapotřebí použít respirátor ltrační třídy FFP3 nebo ekvivalentní pomůcku – v závislosti Bezpečnostní ovládače

• POZOR: Pistole je opatřena bezpečnost- ní zarážkou. Při každém přerušení provozu stroje je třeba zapojit bezpečnostní zarážku a tak zabránit náhodnému spuštění. - Bezpečnostní ovládače: pistole je opatře- na bezpečnostní zarážkou, stroj je opatřen ochranou před elektrickým přetížením (CL.CS

I), čerpadlo je chráněno ventilem pro by pass nebo zařízením pro zástavu. - Bezpečnostní tlačítko na pistoli neslouží k zablokování páčky během chodu, ale pro za- bránění náhodného spuštění.

• POZOR: Přístroj je vybaven bezpečnostní pojistkou motoru: v případě jejího zásahu vy- čkejte několik minut nebo případně vypojte přístroj z elektrické sítě a znovu připojte. V případě, že se problém opakuje nebo se ne- podaří opětovné spuštění, dovezte přístroj do nejbližšího servisního střediska. > STABILITA

• POZOR: Přístroj musí být umístěn na vodo- rovné ploše tak, aby jeho poloha byla stabilní a bezpečná. POUŽITÍ > Standardní příslušenství Podívejte se na "návod k použití specické" dodává. > Montáž zařízení Podívejte se na "návod k použití specické" dodává.

Připojení na vodovodní síť POZOR: Přístroj není vhodný pro při- pojení k pitná voda Vodní čistič může být přímo napojený na ve- řejnou vodovodní síť pouze v případě ( pitná voda), že je na přívodním potrubí nainstalo- vané zařízení zabraňující zpětnému proudění vody s vyprazdňováním v souladu s platnými právními předpisy. Ujistěte se, že min. průměr hadice je Ø 13mm - 1/2 inch a že je vyztužená 5-25 m

POZOR: Vody protékající přes zařízení zpětného není považováno za pitnou. UPOZORNĚNÍ: Používejte pouze ltrovanou a čistou vodu. Vodní kohoutek musí zajistit přívod vody dvakrát větší než je maximální výkon čerpadla. - Minimální výkon: 15 l/ min. - Maximální teplota vody na vstupu: 40°C - Maximální tlak vody na vstupu: 1Mpa Umístěte vodní čistič co nejblíže k vodovodní síti. Nedodržení výše uvedených pokynů může způ- sobit mechanické škody na čerpadle a ztrátu záruky. Přívod vody z vodovodního potrubí - Připojte pružnou hadici (není součástí dodávky) na přípoj na vodu přístroje a na přívodní potrubí vody. - Otevřete kohoutek. Přívod vody z otevřené nádrže - Odšroubujte přípoj pro přívod vody. - Na přípoj na vodu přístroje přišroubujte sací hadici s ltrem (není součástí dodávky). - Ponořte ltr do nádrže. - Před použitím přístroje z něj vypusťte vzduch. - Odšroubujte vysokotlakou hadici z vysokotlakého přípoje na přístroji. - Zapněte přístroj a nechte ho spuštěný, dokud z vysokotlakého přípoje nezačne vytékat voda bez bublin. - Vypněte přístroj a opět přišroubujte vysokotlakou hadici.

> ELEKTRICKÉ NAPÁJENÍ

- Elektrická přípojka spotřebiče musí splňovat normu IEC 60364-1.

Před zapojením spotřebiče do sítě je třeba zkontrolovat, zda údaje uvedené na štítku odpovídají hodnotám v síti elektřiny, a zda je zásuvka chráněna diferenciálním magnetotepelným jističem “SALVAVITA” s citlivostí zásahu méně než 0,03 A - 30ms. - V případě, že zásuvka není kompatibilní se zástrčkou na spotřebiči, je třeba nechat zásuvku vyměnit profesionálnímu odborníkovi za vhodný typ. - Pokud je spotřebič opatřen přívodní šňůrou z PVC (H VV-F), nepoužívat jej při teplotách prostředí pod 0°C. - U zařízení s vyznačeným duálním napětím a kmitočtem není třeba provádět žádné úpravy.

POZOR: Nevhodné prodlužovací kabely mohou být nebezpečné. Pokud se používá prodlužovací kabel, musí být vhodnýCS

pro venkovní použití, přípojka musí být udržována v suchu a nesmí ležet na zemi. Doporučujeme použít kabelový naviják, jenž bude mít zásuvku alespoň 60 mm nad zemí.

• 27 POZOR: Pokud je použita přívodní šňůra, musí být zástrčka spotřebiče a zásuvka přívodní šňůry typem který nepropouští vodu a šňůra musí být dimenzována podle údajů v následující tabulce. <16 A <25 A <20 m ø 1,5 mm

Uvedení do provozu Prohlédněte g. A - Zasuňte vysokotlakou hadici do ruční stříkací pistole tak, aby slyšitelně zaskočila. UPOZORNĚNÍ: Dbejte na správné seřízení připojovací matice. - Prověřte bezpečné spojení tahem za vysokotlakou hadici. Prohlédněte g. B - Vysokotlakou hadici pevně zasuňte do rychlospojky, Prohlédněte g. C - Spojku našroubujte na vodovodní přípojku zařízení. - Prověřte bezpečné spojení tahem za vysokotlakou hadici. - Nasaďte hadici přívodu vody na spojku u vodovodní přípojky. UPOZORNĚNÍ: Přívodní hadice není součástí dodávky. - Vodní hadici připojte k vodovodní síti. - Zcela otevřete vodovodní kohoutek. - Zapojte síťovou zástrčku do zásuvky. - Zapněte přístroj "I/ON". Prohlédněte g.

- Odjistěte páčku na stříkací pistoli. - Zatáhněte za páčku, zařízení se zapne. - Nechte běžet přístroj tak dlouho (max. 1 minuty), až s ruční stříkací pistole vychází voda bez bublinek. - Uvolněte stisk páčky na stříkací pistoli. UPOZORNĚNÍ: Jestliže se páčka znovu uvolní, zařízení se znovu vypne. Vysoký tlak zůstává v systému zachován. Prohlédněte g. E - Zajistěte páčku stříkací pistole.

• 14 POZOR: Stroj s tekutinou pod tlakem. Uchopit pistoli pevně tak, aby se zabránilo odrazové síle. Prohlédněte g. H > Tryska Prohlédněte g. si a sérii obrázek IJKL > Nasávání čisticího prostředku Prohlédněte g. M > Vysokotlaká hadice Používejte vodní čistič pouze v případě, že je trubka zcela rozmotaná. Prohlédněte g. N

T.S. Total Stop (je-li přítomná) UPOZORNĚNÍ: systémem T.S. (Total Stop ), který zajistí vypnutí mycího stroje během fáze by-pass. Pro jeho nové spuštění je tře- ba přepnout vypínač do polohy (I)“ON” a pak stisknout páčku na pistoli, T.S. zajistí spuštění spotřebiče a jeho automatické vypnutí v přípa- dě že dojde k povolení páčky. Z tohoto důvodu doporučujeme zajistit spotřebič bezpečnostní pojistkou, která je umístěna na páčce pistole pokaždé, když je stroj vypnutý a takto před-CS

cházet jeho náhodnému spuštění. - Náhodné spuštění stroje bez zapojení pis- tole je způsobeno jevům jako jsou vzducho- vá bublina ve vodě a podobně, nikoliv záva- dami na výrobku. - Zapnutý stroj nenechávat bez dozoru po dobu delší než 5 minut. Při delších časech je třeba z důvodů ochrany stroje přepnout vypínač do polohy (0)“OFF”. - Ověřit správné napojení vysokotlaké ha- dice mezi stroje a pistolí, která je součástí výbavy, to znamená zkontrolovat, zda ne- dochází k únikům vody.

Prohlédněte g. g. P Přístroj si nevyžaduje údržbu.

• POZOR: Před provedením jakéhokoliv údrž- bářského zásahu nebo čištění odpojte pří- stroj od přívodu elektrické energie. (Uložte čisticí zařízení na suché a chráněné místo)

• POZOR: Neostříkávejte přístroj vodou, mohl by se tím poškodit. - Očistěte vnější povrch stroje se suchým had- říkem. Prohlédněte g. P > SKLADOVÁNÍ - Zařízení zvedněte za držadlo a přeneste je. - Udržujte zařízení a příslušenství na suchém, bezpečném místě, mimo dosah dětí.

PORUCHY Přístroj nefunguje - Zkontrolujte síťové napětí. - Zkontrolujte, jestli není poškozený napájecí kabel. Nedojde k natlakování přístroje - Vypusťte z přístroje vzduch: spusťte čerpa- dlo bez vysokotlaké hadice, dokud nezačne vytékat voda bez bublin. Poté připojte vyso- kotlakou hadici. - Vyčistěte ltr přípoje na vodu. - Vyčistěte ltr v místě uchycení vysokotlaké trubky (pokud je součástí přístroje). - Zkontrolujte množství přívodní vody. - Zkontrolujte utěsnění a případné ucpání veš- kerých přívodních trubek čerpadla. Velké výkyvy tlaku - Vyčistěte vysokotlakou trysku. Pomocí špen- dlíku odstraňte z otvoru trysky veškeré usa- zeniny a opláchněte jeho přední část vodou. Čerpadlo teče - Připouští se 10 kapek z minutu. V případě větší ztráty vody se obraťte na autorizované servisní centrum. Náhradní díly - Pro zajištění bezpečnosti zařízení používejte pouze originální náhradní díly dodané nebo doporučené výrobcem.

Veškeré naše přístroje byly podrobeny přísných zkouškách. Na výrobní vady se vztahuje záruka v souladu s platnými právními předpisy. Záruka začíná od data zakoupení mycího stroje. Záruka se nevztahuje na: - části podléhající běžnému opotřebení. - Pryžové díly, uhlíkové kartáčky, ltry, příslušenství a zvláštní příslu- šenství. - škodám způsobeným nehodou, bě- hem přepravy, následkem nepozornosti nebo nevhodného zacházení, následkem chybné a nevhodné instalace - Záruka se nevztahuje na případné čištění fungujících součástí, ltry a jako jsou zanesené trysky, zablokování přístroje kvůli usazeninám vodního kamene Přístroj je určen pouze pro amatérské a domá- cí použití a NE PRO PROFESIONÁLNÍ POUŽITÍ: ZÁRUKA SE VZTAHUJE POUZE NA POUŽITÍ PRO SOUKROMÉ ÚČELY. LIKVIDACE Jako majiteli elektrického nebo elektro- nického zařízení Vám zákon (v souladu s evropskou směrnicí 2012/19/EU o odpa- dech z elektrických a elektronických zaří- zení a národními legislativami členských států Evropské unie, které tuto směrnici uskutečňují) zakazuje tento výrobek či jeho elektrické / elek- tronické příslušenství zlikvidovat jako pevnýCS

komunální odpad a nařizuje Vám jej odnést do zvláštních sběrných zařízení. Za účelem likvi- dace je možné výrobek odnést přímo distribu- torovi a zakoupit si výrobek nový, stejný jako ten, jenž je určen k likvidaci. Zanecháním vý- robku ve volné přírodě byste mohli způsobit vážné škody na životním prostředí a na zdraví osob. Symbol na obrázku znázorňuje kontej- ner na komunální odpad; je přísně zakázá- no přístroj do takového kontejneru umís- tit. Nedodržení pokynů uvedených ve směrnici 2012/19/EU a prováděcích předpi- sů jednotlivých členských států je trestné.Oversættelse af de originale instruktioner. Se vores hjemmeside på www.lavorservice.com
