BEDIENUNGSANLEITUNG STM 160 WPS Lavor

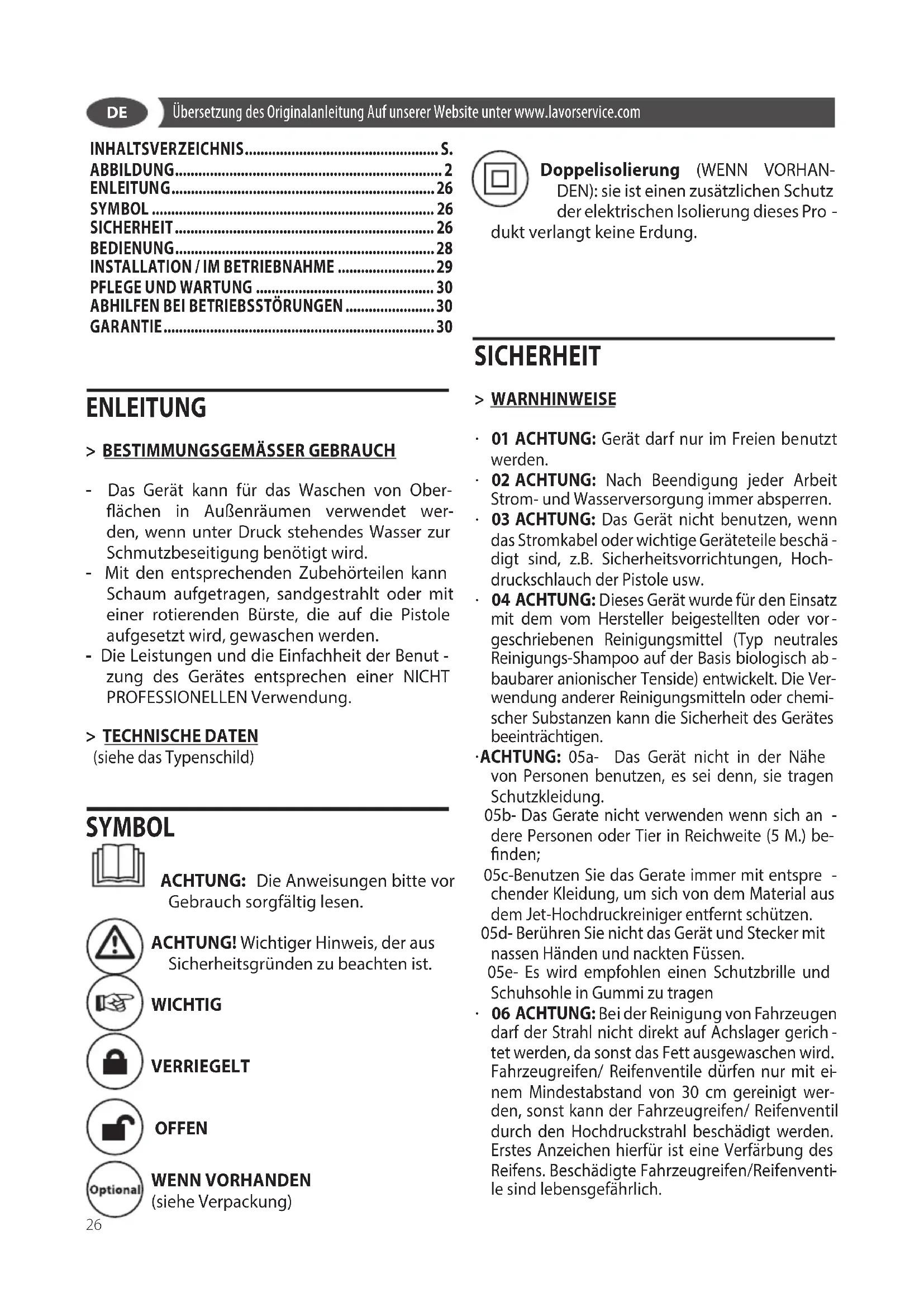

BEDIENUNGSANLEITUNG - SICHERHEITSANWEISUNGEN

> BESTIMMUNGSGEMÄSSER GEBRAUCH

- Das Gerät kann für das Waschen von Ober- ächen in Außenräumen verwendet wer- den, wenn unter Druck stehendes Wasser zur Schmutzbeseitigung benötigt wird. - Mit den entsprechenden Zubehörteilen kann Schaum aufgetragen, sandgestrahlt oder mit einer rotierenden Bürste, die auf die Pistole aufgesetzt wird, gewaschen werden. - Die Leistungen und die Einfachheit der Benut

zung des Gerätes entsprechen einer NICHT PROFESSIONELLEN Verwendung. > TECHNISCHE DATEN (siehe das Typenschild) SYMBOL ACHTUNG: Die Anweisungen bitte vor Gebrauch sorgfältig lesen. ACHTUNG! Wichtiger Hinweis, der aus Sicherheitsgründen zu beachten ist. WICHTIG VERRIEGELT OFFEN WENN VORHANDEN (siehe Verpackung) Doppelisolierung (WENN VORHAN- DEN): sie ist einen zusätzlichen Schutz der elektrischen Isolierung dieses Pro

dukt verlangt keine Erdung. SICHERHEIT > WARNHINWEISE

01 ACHTUNG: Gerät darf nur im Freien benutzt werden.

02 ACHTUNG: Nach Beendigung jeder Arbeit Strom- und Wasserversorgung immer absperren.

03 ACHTUNG: Das Gerät nicht benutzen, wenn das Stromkabel oder wichtige Geräteteile beschä

digt sind, z.B. Sicherheitsvorrichtungen, Hoch- druckschlauch der Pistole usw.

04 ACHTUNG: Dieses Gerät wurde für den Einsatz mit dem vom Hersteller beigestellten oder vor

geschriebenen Reinigungsmittel (Typ neutrales Reinigungs-Shampoo auf der Basis biologisch ab

baubarer anionischer Tenside) entwickelt. Die Ver- wendung anderer Reinigungsmitteln oder chemi- scher Substanzen kann die Sicherheit des Gerätes beeinträchtigen.

• ACHTUNG: 05a- Das Gerät nicht in der Nähe von Personen benutzen, es sei denn, sie tragen Schutzkleidung. 05b- Das Gerate nicht verwenden wenn sich an

dere Personen oder Tier in Reichweite (5 M.) be- nden; 05c-Benutzen Sie das Gerate immer mit entspre

chender Kleidung, um sich von dem Material aus dem Jet-Hochdruckreiniger entfernt schützen. 05d- Berühren Sie nicht das Gerät und Stecker mit nassen Händen und nackten Füssen. 05e- Es wird empfohlen einen Schutzbrille und Schuhsohle in Gummi zu tragen

06 ACHTUNG: Bei der Reinigung von Fahrzeugen darf der Strahl nicht direkt auf Achslager gerich

tet werden, da sonst das Fett ausgewaschen wird. Fahrzeugreifen/ Reifenventile dürfen nur mit ei

nem Mindestabstand von 30 cm gereinigt wer- den, sonst kann der Fahrzeugreifen/ Reifenventil durch den Hochdruckstrahl beschädigt werden. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventi

7ACHTUNG: Hochdruckwasserstrahlen können gefährlich sein, wenn sie auf un

angebrachte Weise benutzt werden. Der Strahl darf nicht auf Personen, Tiere, eingeschaltete Elektrogeräte oder das Gerät selbst gerichtet wer

08 ACHTUNG: Die Hochdruckschläuche, Zube- hörteile und Anschlüsse sind wichtig für die Si- cherheit des Gerätes. Benutzen Sie nur die vom Hersteller vorgeschriebenen Schläuche, Zube

hörteile und Anschlüsse (es ist äußerst wichtig, dass diese Teile unversehrt bleiben, daher eine unangebrachte Verwendung vermeiden und sie vor Knicken, Stöße n und Abschürfungen schüt- zen).

• 09 ACHTUNG: Geräte ohne T.S. – Total Stop : sie dürfen nicht länger als 2 Minuten mit freigege- bener Pistole laufen. Die Temperatur des in den Kreislauf zurückgeführten Wassers wird beträcht

lich erhöht und fügt der Pumpe ernsthafte Schä- den zu.

10ACHTUNG: Geräte mit T.S.– Total Stop : man sollte sie nicht länger als 5 Minuten in Stand-By- Modus belassen.

11 ACHTUNG: Das Gerät jedes Mal völlig aus- schalten (Hauptschalter in Position (0)OFF), wenn es unbeaufsichtigt bleibt.

12 ACHTUNG: Jede Maschine wird einer Endkon- trolle unter Benutzungsbedingungen unterzo- gen, daher ist es normal, dass sich in ihrem Innern noch ein paar Wassertropfen benden.

13 ACHTUNG: Darauf achten, dass das Strom- kabel nicht beschädigt wird. Be-schädigte An- schlussleitung unverzüglich durch autorisierten Kundendienst/ Elektro-Fachkraft austauschen lassen.

13b ACHTUNG: Niemals das Gerät an der An- schlußleitung ziehen oder hochheben.

14 ACHTUNG: Die Maschine enthält unter Druck stehende Flüssigkeiten. Die Spritzpistole gut fest

halten, um der Reaktionskraft vorzubeugen. Nur die der Maschine beigestellte Hochdruckdüse verwenden.

16 ACHTUNG: Dieses Gerät ist nicht für die Nut- zung durch Personen (einschließlich Kinder) mit stark reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen.

17 ACHTUNG: Die Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

18 ACHTUNG: Nehmen Sie den Hochdruckreini- ger erst in Betrieb, wenn der Hochdruckschlauch vollkommen ausgerollt ist.

19 ACHTUNG: Beim Auf- und Abwickeln des Schlauches darauf achten, dass der Hochdruckrei

niger nicht umkippt.

20 ACHTUNG: Beim Auf- und Abwickeln des Schlauches muss die Maschine ausgeschaltet und das Rohr druckentlastet sein (betrieb Beenden).

21 ACHTUNG: Explosionsgefahr. Sprühen Sie kei- ne brennbaren Flüssigkeiten..

22 ACHTUNG: Die Maschinensicherheit zu ge- währleisten, verwenden Sie nur Original-Ersatz- teile vom Hersteller oder vom Hersteller zugelas- sen.

23 ACHTUNG: Den Strahl nicht auf sich selbst oder andere Personen richten, um Schuhe oder Kleider zu reinigen.

24 ACHTUNG: Das Wasser, das durch Rückfuss- verhinderer geogen wird als nicht trinkbar ist.

25 ACHTUNG! Das Gerät vom Stromnetz bei Lo- esen des Steckers von der Steckdose abtrennen, bevor Reinigungsarbeiten durchgeführt werden.

• 26 ACHTUNG: Ungeeignete Verlängerungskabel können gefährlich sein. Wenn ein Verlängerungs

kabel verwendet wird, muss darauf geachtet wer- den, dass es für den Außeneinsatz geeignet ist. Der Anschluss muss stets trocken und vom Boden ferngehalten werden. Um dies zu erreichen, wird der Einsatz einer Kabeltrommel

• 27 ACHTUNG: Bei Verwendung eines Verlänge

rungskabels müssen Steckdose und Stecker g

gen Spritzwasser geschützt sein.

28 ACHTUNG: Beim Einsatz von Hochdruckrei- nigern können sich Aerosole bilden. Das Einat- men von Aerosolen kann gesundheitsschäd- lich sein.

29 ACHTUNG: Zum Schutz vor Aerosolen sollte bei Bedarf und je nach Arbeitsumgebung eine Atemschutzmaske der Klasse FFP 2 oder eine gleichwertige Atemschutzmaske getragen werden. > SICHERHEITSEINRICHTUNGEN

ACHTUNG: Die Pistole ist mit einer Sicherheits- sperre ausgerüstet. Es ist wichtig, dass Sie jedes Mal, wenn die Benutzung des Gerätes unter

brochen wird, diese Sicherheitssperre betäti- gen, um ein zufälliges Önen zu verhindern. - Sicherheitsvorrichtungen: Spritzpistole mit Si -DE

cherheitssperre, Maschine mit Schutz gegen elektrische Überlastung (KL. 1), Pumpe mit By- Pass-Ventil oder Stopp-Vorrichtung. - Die Sicherheitstaste an der Pistole dient nicht zur Sperrung des Hebels während der Arbeit, sondern damit sie sich nicht zufällig önet.

ACHTUNG: Das Gerät ist mit einem Motor- schutz ausgestattet: Im Falle eines Gerät Inter- vention, warten Sie einige Minuten oder alter- nativ, trennen SieUnd wieder anschließen Sie, das Produkt an das Elektrische Netz. Wenn das Problem weiterhin besteht, schicken Sie das Geraete an unsere Kundendienst. > STABILITÄT

ACHTUNG: Das Gerät darf nicht auf Halterungen, Sockeln oder ähnlichen Unterlagen aber auf Hori

zontaläche, stetig und sicher gestellt werden. BEDIENUNG

> BESCHREIBUNG DES GERÄTS

Siehe besonderen beiliegenden Bedienungs

anleitung. > MONTAGE Siehe besonderen beiliegenden Bedienungs

anleitung. > WASSERVERSORGUNG Wasseranschluß ACHTUNG! (Symbol) Durch einen Rückuss- verhinderer geossenes Wasser ist nicht trink- bar. Der direkte Anschluss des Hochdruckreinigers an die Trinkwasserleitung ist nur dann zulässig, wenn in der Zuleitung eine vorschriftsmäßige Schutz

vorrichtung gegen Rückuss mit Ablauf installiert ist. Der Schlauchdurchmesser muss mindestens Ø 13mm - 1/2 inch betragen, 5-25 m ; der Schlauch selbst muss verstärkt sein.

ACHTUNG: Das Wasser, das durch Rückfussver- hinderer geogen wird als nicht trinkbar ist. WICHTIG Nur geltertes oder sauberes Was- ser ansaugen. Der Wasserhahn muss mindes- tens eine der Förderleistung der Pumpe zwei- fach Wassermenge liefern. - Mindestdurchuss: 15 l/ min. - Max. Wassertemperatur am Einuss: 40°C - Max. Eingangsdruck: 1Mpa Den Hochdruckreiniger so nahe wie möglich am Wassernetzanschluss aufstellen. Das Nichtbeachten dieser Bedingungen verursacht ernsthafte mechanische Schäden an der Pumpe so

wie den Verfall der Garantieansprüche. Wasserversorgung aus der Wasserleitung - Einen Zulaufschlauch (nicht im Lieferumfang) am Wasseranschluß des Gerätes und am Was

serzulauf anschließen. - Wasserzulauf önen. Wasserversorgung aus oenem Behälter - Kupplungsteil für Wasser. - Saugschlauch mit Filter (nicht im Lieferumfang) am Wasseranschluß des Gerätes anschrauben. - Filter in den Behälter hängen. - Gerät vor dem Betrieb entlüften. - Hochdruckleitung am Hochdruckanschluß des Gerätes abschrauben. - Gerät einschalten und solange laufen lassen, bis das Wasser blasenfrei am Hochdruckan

schluß. - Gerät ausschalten und Hochdruckschlauch wieder anschrauben. > STROMVERSORGUNG - Der elektrische Anschluss des Gerätes muss der Norm IEC 60364-1 entsprechen. WICHTIG Bevor Sie das Gerät anschließen, vergewissern Sie sich, dass die Angaben auf dem Typenschild denen des Stromnetzes ent

sprechen und dass die Steckdose durch einen Fehlerstromschutzschalter mit einer Anspre

chempndlichkeit unter 0,03 A - 30ms abgesi- chert ist. - Passen Steckdose und Gerätestecker nicht zu

sammen, lassen Sie die Steckdose von geschul- tem Fachpersonal durch eine andere, passende ersetzen. - Das Gerät nicht bei Temperaturen unter 0°C be

nutzen, wenn es mit einem Schlauch aus PVC (H VV-F) ausgerüstet ist. - Geräte, für die zwei Spannungs- und Frequen

zangaben gemacht werden, müssen nicht ext- ra eingestellt werden.DE

• 26 ACHTUNG: Ungeeignete Verlängerungskabel können gefährlich sein. Wenn ein Verlängerungs

kabel verwendet wird, muss darauf geachtet wer- den, dass es für den Außeneinsatz geeignet ist. Der Anschluss muss stets trocken und vom Boden ferngehalten werden. Um dies zu erreichen, wird der Einsatz einer Kabeltrommel

27 ACHTUNG: Bei Verwendung eines Ver- längerungskabels müssen Steckdose und Ste- cker gegen Spritzwasser geschützt sein. Das Kabel muss die in der untenstehenden Ta

belle aufgeführten Abmessungen haben <16 A <25 A <20 m ø 1,5 mm

- 10 AWG INSTALLATION / IM BETRIEBNAHME Inbetriebnahme Siehe Abbildung

- Hochdruckschlauch mit Handspritzpistole ver- binden. - Hochdruckschlauch in Handspritzpistole ste

cken, bis dieser hörbar einrastet. Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten. - Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen. Siehe Abbildung

- Hochdruckschlauch in Schnellkupplung stecken. Siehe Abbildung

- Kupplung auf Wasseranschluss des Gerätes schrauben. - Wasserzulaufschlauch auf Kupplung am Wasseranschluss stecken. Hinweis: Der Zulaufschlauch ist nicht im Lieferumfang enthalten. - Wasserzulauf schlauch an die Wasser versorgung anschließen. - Wasserhahn vollständig önen. - Netzstecker in Steckdose stecken. - Gerät einschalten „I/ON“. Siehe Abbildung

- Hebel der Handspritzpistole entsperren. - Hebel ziehen, das Gerät schaltet ein. - Gerät laufen lassen (max. 1 Minuten), bis Wasser blasenfrei an der Handspritzpistole austritt. - Hebel der Handspritzpistole loslassen. Hinweis: Wird der Hebel losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten. Siehe Abbildung

- Hebel der Handspritzpistole verriegeln Betrieb Siehe Abbildung

- Strahlrohr in Handspritzpistole einstecken und durch 90° Drehung xieren. - Hebel der Handspritzpistole entsperren. Siehe Abbildung

- Hebel ziehen, das Gerät schaltet ein.

• 14 ACHTUNG: Die Maschine enthält unter Druck stehende Flüssigkeiten. Die Spritzpistole gut fest

halten, um der Reaktionskraft vorzubeugen. > HOCHDRUCKLANZEN Siehe Abb.

Siehe Abb. IJKL > HOCHDRUCKSCHLAUCH Siehe Abb.

Den Hochdruckreiniger nur benutzen wenn der Schlauch komplett ausgerollt ist. > BETRIEB BEENDEN Siehe Abb.

.S. Total Stop (falls vorhanden) WICHTIG T.S. (Total Stop ) das die Maschine während der Bypass-Phase abstellt. Um die Ma

schine zu starten, positionieren Sie den Schal- ter auf (I)“ON”; dann drücken Sie den Pistolen- abzug: das T.S. setzt die Maschine in BetriebDE

und stellt sie automatisch ab, wenn der Abzug losgelassen wird. Es ist deshalb ratsam, die Pis

tole durch die am Abzug angebrachte Vorrich- tung zu sichern, jedesmal wenn die Maschine abgestellt wird, um unabsichtliche Anläufe zu vermeiden. - Selbststarts der Maschine, ohne die Pistole zu betätigen sind durch z.B. Luftblasen im Wasser begründet. - Beim Stillstand für mehr als 5 Minuten soll

te das Gerät nicht unbeaufsichtigt abge- stellt werden. Andernfalls, ist es notwendig für den Schutz des Gerätes, den Schalter auf (0)OFF Position zu stellen. - Prüfen Sie, dass die Verbindung des Hoch

druckschlauches mit dem Gerät und der als Ausrüstung vorgesehenen Pistole korrekt angeschlossen ist.

Siehe Abb. P Das Gerät muss nicht gewartet werden.

25 ACHTUNG! Das Gerät vom Stromnetz bei Loesen des Steckers von der Steckdose abtren

nen, bevor Reinigungsarbeiten durchgeführt werden.

ACHTUNG! Sprühen Sie das Gerät mit Wasser und nicht verwenden, Reinigungsmittel oder Lö

sungsmittel. Das Gerät kann beschädigt werden. - Reinigen Sie das Äußere von Gerät mit einem trockenen Tuch. > LAGERUNG Siehe Abb. P

Fassen Sie den Gri, um das Gerät zu bewegen - Gerät mit komplettem Zubehör in einem trok

kenen, frostsicheren raum aufbewahren. ABHILFEN BEI BETRIEBSSTÖRUNGEN Das Gerät funktioniert nicht - Die Stromspannung kontrollieren. - Sicherstellen, dass das Stromkabel nicht even

tuell beschädigt ist. Das Gerät wird nicht unter Druck gesetzt - Das Gerät entlüften: Die Pumpe ohne den Hochdruckschlauch einschalten, bis das Was

ser ohne Blasen aus dem Hochdruckausgang kommt. Dann den Hochdruckschlauch wieder anschließen. - Den Filter im Wasseranschluss reinigen. - Reinigen Sie den Filter des Hochdruckschlach (falls anwesend) - Die Qualität des verwendeten Wassers kontrol

lieren. - Sicherstellen, das die Versorgungsleitungen der Pumpe dicht ist und keine Verstopfungen vor

handen sind. Starke Druckschwingungen - Die Hochdruckdüse reinigen. Mit einer Nadel die Verunreinigen aus der Önung der Düse entfernen und den vorderen Teil mit Wasser reinigen. Die Pumpe leckt - Es sind 10 Tropfen pro Minute erlaubt. Bei grö

ßeren Lecks wenden Sie sich bitte an den auto- risierten Kundenservice. Ersatzteile - Verwenden Sie nur die vom Hersteller gelie

ferten oder empfohlenen Originalersatzteile, um die Sicherheit des Gerätes zu gewährlei

sten. GARANTIE Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herr

schenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an. Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Tei

le - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlässigkeit oder falsche Behandlung, falsche und zweckentfremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter, blockierte Düsen durch Verkal

kung. Das Gerät ist hauptsächlich für den Hobby Gebrauch gedacht und NICHT FÜR DAS PROFESSIONELLE AR

BEITEN: die Garantie deckt nicht den Gebrauch aus- serhalb des privaten Bereichs. ENTSORGUNG Das Gesetz (gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronikalt

geräte und der nationalen GesetzgebungenDE

der EU-Mitgliedsstaaten, die diese Richtlinie umge- setzt haben) verbietet dem Besitzer eines elektri- schen oder elektronischen Gerätes , dieses Produkt oderdessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auage, das Gerät bei einer entsprechen

den Sammelstellen zu entsorgen. Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleich

wertiges Produkt erwirbt, entsorgt werden. Lässt man das Produkt einfach in der Umwelt zurück, können dadurch schwere Schäden an der Umwelt selbst und der menschlichen Gesundheit verur

sacht werden. Das abgebildete Symbol stellt eine Tonne für Siedlungsabfälle dar; es ist ausdrücklich untersagt, den Apparat in diesen Behältern zu ent

sorgen. Die Nichtbeachtung der Anweisungen der Richtlinie 2012/19/EU und der ausführenden Ver

ordnungen der einzelnen EU-Staaten kann verwal- tungsrechtlich bestraft werden.ES
