РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ STM 160 WPS Lavor

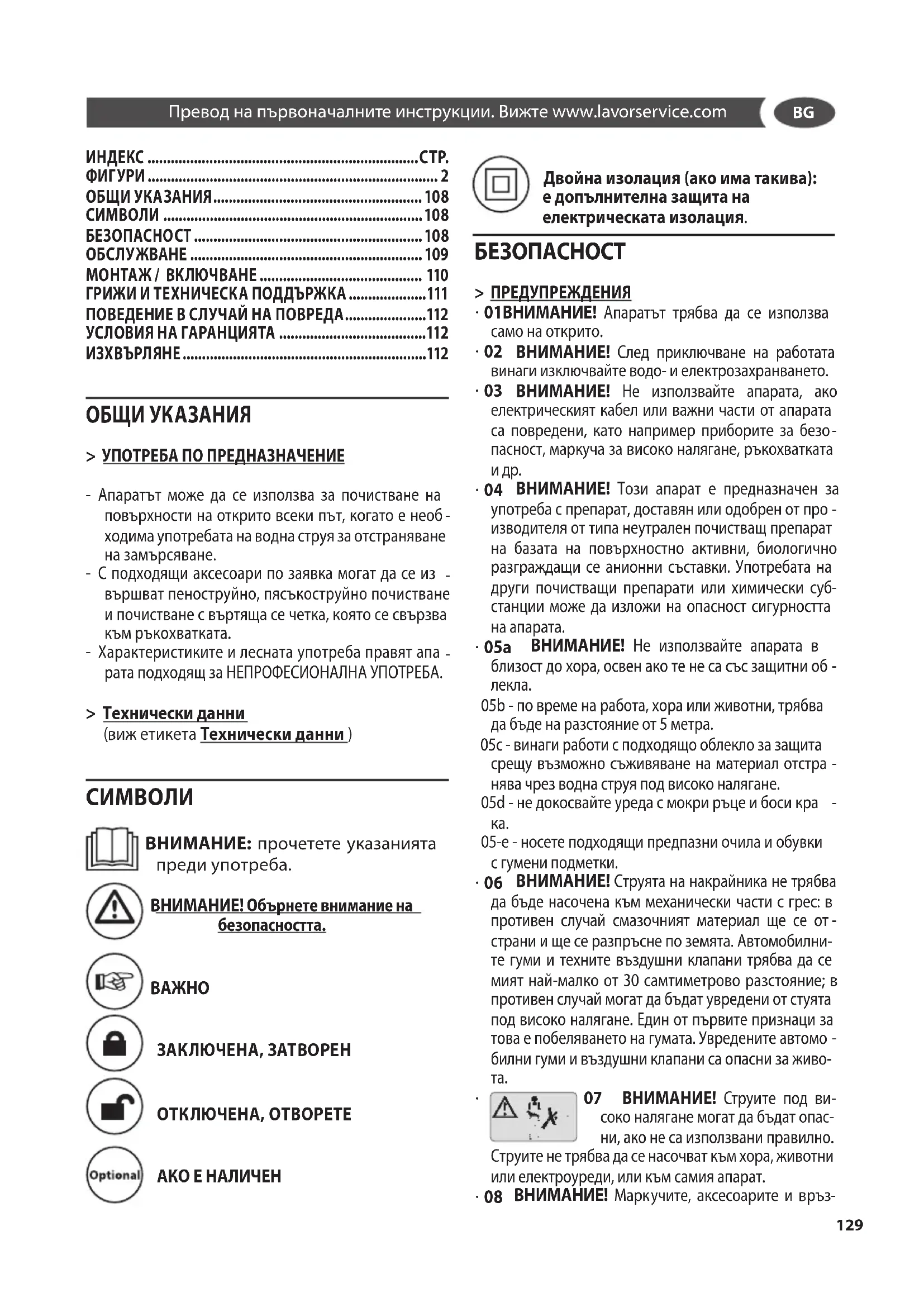

ОБЩИ УКАЗАНИЯ > УПОТРЕБА ПО ПРЕДНАЗНАЧЕНИЕ - Апаратът може да се използва за почистване на повърхности на открито всеки път, когато е необ

ходима употребата на водна струя за отстраняване на замърсяване. - С подходящи аксесоари по заявка могат да се из

вършват пеноструйно, пясъкоструйно почистване и почистване с въртяща се четка, която се свързва към ръкохватката. - Характеристиките и лесната употреба правят апа

рата подходящ за НЕПРОФЕСИОНАЛНА УПОТРЕБА. > Технически данни (виж етикета Технически данни )

ВНИМАНИЕ: прочетете указанията преди употреба. ВНИМАНИЕ! Обърнете внимание на безопасността.

ЗАКЛЮЧЕНА, ЗАТВОРЕН ОТКЛЮЧЕНА, ОТВОРЕТЕ АКО Е НАЛИЧЕН Двойна изолация (ако има такива): е допълнителна защита на електрическата изолация. БЕЗОПАСНОСТ > ПРЕДУПРЕЖДЕНИЯ

• 01ВНИМАНИЕ! Апаратът трябва да се използва само на открито.

• 02 ВНИМАНИЕ! След приключване на работата винаги изключвайте водо- и електрозахранването.

• 03 ВНИМАНИЕ! Не използвайте апарата, ако електрическият кабел или важни части от апарата са повредени, като например приборите за безо

пасност, маркуча за високо налягане, ръкохватката

• 04 ВНИМАНИЕ! Този апарат е предназначен за употреба с препарат, доставян или одобрен от про

изводителя от типа неутрален почистващ препарат на базата на повърхностно активни, биологично разграждащи се анионни съставки. Употребата на други почистващи препарати или химически суб

станции може да изложи на опасност сигурността на апарата.

• 05a ВНИМАНИЕ! Не използвайте апарата в близост до хора, освен ако те не са със защитни об

05b - по време на работа, хора или животни, трябва да бъде на разстояние от 5 метра. 05c - винаги работи с подходящо облекло за защита срещу възможно съживяване на материал отстра

нява чрез водна струя под високо налягане. 05d - не докосвайте уреда с мокри ръце и боси кра

05-e - носете подходящи предпазни очила и обувки с гумени подметки.

• 06 ВНИМАНИЕ! Струята на накрайника не трябва да бъде насочена към механически части с грес: в противен случай смазочният материал ще се от

страни и ще се разпръсне по земята. Автомобилни- те гуми и техните въздушни клапани трябва да се мият най-малко от 30 самтиметрово разстояние; в противен случай могат да бъдат увредени от стуята под високо налягане. Един от първите признаци за това е побеляването на гумата. Увредените автомо

билни гуми и въздушни клапани са опасни за живо-

07 ВНИМАНИЕ! Струите под ви- соко налягане могат да бъдат опас- ни, ако не са използвани правилно. Струите не трябва да се насочват към хора, животни или електроуреди, или към самия апарат.

ките за високо налягане са важни за безопас- ността на апарата. Използвайте само гъвкави маркучи, аксесоари и връзки, одобрени от производителя (от изключителна важност е да се запази целостта на тези компоненти, като се избягва неподходящата им употреба и се пред

пазват от пречупване, удари, абразия).

• 09 ВНИМАНИЕ! Апарати, които не са оборуд

вани с автоматична система за изключване, не трябва да се оставят включени с натисната ръ

кохватка повече от 2 минути. Рециркулацион- ната вода увеличава значително температура- та си, нанасяйки сериозни повреди на помпата.

матична система за изключване, не трябва да се оставят в режим на изчакване повече от 5

• 11 ВНИМАНИЕ! Изключвайте напълно апа

рата (главен прекъсвач на положение (0)OFF - изключено) всеки път, когато го оставяте без наблюдение.

• 12 ВНИМАНИЕ! Всеки апарат се изпитва за неговите работни условия, поради което е въз

можно вътре да са останали капчици вода.

• 13 ВНИМАНИЕ! Внимавайте да не повредите електрическия кабел. Ако захранващият кабел е повреден, трябва да се замени от производи

теля, или от сервизно обслужване, или от ква- лифициран персонал за да се избегнат рискови

• 13 b ВНИМАНИЕ! Захранващият кабел не трябва да се използва за дърпане и повдигане уреда.

не. Дръжте здраво ръкохватката за предпазва- не от силата на противодействието на струята. Използвайте само дюзата за високо налягане, доставяна с апарата.

• 16 ВНИМАНИЕ! Изделието не трябва да се използва от деца или от лица с частични физи

чески, възпризмателни или умствени недъзи, както и от лица без никакъв или с недостатъ

• 17 ВНИМАНИЕ! Продуктът не трябва да се използва от деца, дори те да се наблюдават от

• 18 ВНИМАНИЕ! Преди да развиете докрай маркуча под високо налягане, никога не стар

• 19 ВНИМАНИЕ! При навиване и развиване на маркуча внимавайте да не преобърнете рабо

• 20 ВНИМАНИЕ! При навиване и развиване на маркуча изключете машината и освободете на

лягането в самия маркуч (изпуснете го).

• 21 ВНИМАНИЕ! Риск от експлозия. Да не се пръска запалими течности.

• 22 ВНИМАНИЕ! За да се гарантира безопас

ността на машината, използвайте само ориги- нални резервни части от производителя или одобрени от производителя

• 23 ВНИМАНИЕ! Не насочвайте струята към вас или други хора, за да почистите дрехи или

• 24 ВНИМАНИЕ! Преминалата през разделителя на системата вода се определя като негодна за пи

• 25 ВНИМАНИЕ! Изключете уреда от централното електрическо захранване преди да пристъпите към каквото и да било действие на почистване или ре

• 26 ВНИМАНИЕ! Неподходящите удължаващи ка

бели може да са опасни. Ако се използва удължаващ кабел, той трябва да е подходящ за използване на открито, а мястото на свързване трябва да се за

пазва сухо и далеч от земята. Препоръчва се това да се осъществява чрез макара, която поддържа електрическия контакт на разстояние от 60 mm над

• 27 ВНИМАНИЕ! Ако се използва удължител, щеп

селът на апарата и контактът на удължителя трябва да бъдат защитени от проникване на вода

• 28 ВНИМАНИЕ! При използване на водоструйни машини под високо налягане може да се образуват аерозоли.Вдишването на аерозоли може да е опас

• 29 ВНИМАНИЕ! Вдишването на аерозоли може да е опасно за здравето. За защита от вдишване на аерозоли използвайте респираторна маска клас FFP 2 или неин еквивалент в зависимост от работ

• ВНИМАНИЕ! Ръкохватката е оборудвана с предпазна блокировка. Важно е всеки път, когато се прекъсне работата с апарата, да се включи блокировката за безопасност за избягване на случайни включвания. - Прибори за безопасност: ръкохватка с блокировка за безопасност, апарат, оборудван със защита от ел. претоварване (Кл. I), помпа, оборудвана с байпас или прибор за изключване. - Бутонът за безопасност на ръкохватката не служи за блокиране на спусъка по време на работа, а за избягване на случайни включвания.

• ВНИМАНИЕ! Уредът е снабден с устройство за защита на двигателя: в случай на намеса на устройството изчакайте няколко минутиBG

или изключете и включете отново уреда към електрическата мрежа. Ако проблема се повтори или ако не може да се извърши повторно включване, занесете уреда в най-близкият сервизен център.

• ВНИМАНИЕ! Устойчивостта на уреда е гарантирана, ако той бъде оставен на равна повърхност.

> ОБОРУДВАНЕ Вижте "Ръководство на инструкция специфичен" предоставена. > ИНСТРУКЦИЯ ЗА МОНТАЖ Вижте "Ръководство на инструкция специфичен" предоставена. > ЗАХРАНВАНЕ С ВОДА Връзка с водозахранващия източник ВНИМАНИЕ! (Символ): Планът не е подходящ за връзка с питейна вода. Водоструйната машина може да бъде свързана пряко с централната водоразпределителна мрежа единствено ако в захранващия водопорвод е монтирано устройтво против обратно въщане, отговарящо на действащите

Проверете дали тръбата е с диаметър, по- голям от 13 мм и дали е укрепена. Използвайте градински маркуч 13mm (½") , 5-25 m.

ВНИМАНИЕ! Преминалата през разделителя на системата вода се определя като негодна за пиене. ВАЖНО: Използвайте само филтрирана или чиста вода. Кранът за подаване на вода трябва да е с двойно по-голям капацитет от максималната мощност на помпата. - Минимална мощност: 15 л/мин (15l/min). - Максимална температура на подаваната вода: 40°С - Максимално налягане на подаваната вода: 1 МПа (1bar) Разположете водоструйнара машина колкото се може по-близо до централната водоснабдителна

Неспазването на горепосочените условия води до тежки механически увреждания на помпата и до невалидност на гаранцията. Захранване от водопровод - Свържете захранващата тръба (не е включена в доставката) с щуцера за вода на машината и с източника за захранване с вода. - Отворете крана. Зах ранване с вода от отворен съд - Отвийте щуцера за захранване с вода - Прикрепете смукателната тръба с филтъра (не е включен в доставката) към щуцера за вода на

- Потопете филтъра в съда - Обезвъздушете машината преди употреба - Отвийте нагнетателната тръ ба от нагнетателния щуцер на машината - Включете машината и я оставете да работи докато в излизащата от нагнетателния щуцер вода липсват въздушни мехури. - Изключете машината и завийте нагнетателната тръба. > ЕЛЕКТРОЗАХРАНВАНЕ - Свързването на апарата към ел. захранването трябва да съ ответства на норма IEC 60364-1. Преди да свържете апарата, проверете дали данните от фабричната табелка съответстват на тези от електрическата мрежа и дали контактът е защитен от термомагнитен диференциален прекъсвач „ПРЕДПАЗИТЕЛ” с чувствителност на включване по-ниска от 0,03 A - 30ms. - В случай на несъответствие между щепсела на апарата и контакта обърнете се към квалифициран персонал, който да смени контакта с подходящ такъв. - Не използвайте апарата в случай, че температурата на околната среда е по-ниска от 0°C, ако същият е оборудван с PVC кабел (H VV-F). - Не се изискват действия за настройка на машина за двойно напрежение и честота.

• 26 ВНИМАНИЕ! Неподходящите удължаващи ка

бели може да са опасни. Ако се използва удължаващ кабел, той трябва да е подходящ за използване на открито, а мястото на свързване трябва да се за

пазва сухо и далеч от земята. Препоръчва се това да се осъществява чрез макара, която поддържа електрическия контакт на разстояние от 60 mm над

• 27 ВНИМАНИЕ! Ако се използва удължител,BG

щепселът на апарата и контактът на удължителя трябва да бъдат защитени от проникване на вода, и кабелът трябва да има размери като указаните в таблицата по-долу. <16 A <25 A <20 m ø 1,5 mm

- 10 AWG МОНТАЖ / ВКЛЮЧВАНЕ Пускане в експлоатация Виждам Фиг. A Маркуча за работа под налягане да се постави в пистолета за ръчно пръскане, докато се чуе неговото фиксиране. ВАЖНО: Внимавайте за правилната посока на присъединителния нипел. - Проверете сигурното свързване като дръпнете маркуча за работа под налягане. Виждам Фиг. B - Поставете маркуча за работа под налягане стабилно в приспособлението за бързо присъединяване на уреда. Виждам Фиг. C - Завийте куплунга, доставен заедно с уреда, на мястото за свързване на уреда със захранването с вода. - IПроверете сигурното свързване като дръпнете маркуча за работа под налягане. - Поставете захранващия маркуч за вода на куплунга на извода за вода. ВАЖНО: Захранващият маркуч не е включен в обема на доставка. - Подвържете маркуча за вода в захранването с

- Отворете напълно крана за водата. - Включете щепсела в контакта. - Включете уреда „I/ON“. Виждам Фиг. D - Деблокирайте лоста на пистолета за ръчно

- Издърпайте лоста, уредът се включва. - Оставете уреда да работи (макс. 1 минути), докато водата започне за изтича без мехурчета от пистолета за ръчно пръскане. - Отпуснете лоста на пистолета за пръскане на

ВАЖНО: Ако лоста се пусне отново, уредът отново се изключва. Високото налягане се запазва в системата. Виждам Фиг. E - BБлокирайте лоста на пистолета за ръчно

Експлоатация Виждам Фиг. F - Поставете тръбата за разпръскване в пистолета за ръчно пръскане и я фиксирайте със завъртане на 90°. - Деблокирайте лоста на пистолета за ръчно

Виждам Фиг. G - Издърпайте лоста, уредът се включ ва.

не. Дръжте здраво ръкохватката за предпазва- не от силата на противодействието на струята. виждам Фиг. H > Накрайник за високо налягане виждам Фиг. IJ

> Засмукване на препарата виждам Фиг. M > Струйник за високо налягане Пуснете водоструйната машина само, ако маркучът е изцяло развит. ЗАБЕЛЕЖКА: маркучът може да се използва дори тогава, когато черното покритие е износено. виждам Фиг. N > Прекъсване на работа T.S. Total Stop (ако има такъв) > АВТОМАТИЧНА СИСТЕМА ЗА ИЗКЛЮЧВАНЕ ВАЖНО:Водоструйният апарат е оборудван с ав- томатична система за изключване, която изключва водоструйния апарат по време на фазата на из

чакване. За включване на водоструйния апарат е необходимо прекъсвачът да се постави на позиция (I)“ON” (Включено) и да се натисне спусъкът на ръ -BG

кохватката; автоматичната система за изключване ще осигури включването на апарата и ще го изклю

чи автоматично при освобождаване на спусъка. Ето защо се препоръчва да се включва защитата на спусъка на ръкохватката всеки път, когато се спира апарата, за да се бъдат избегнати случайни включвания. - Автоматичните включвания на апарата без натискане на спусъка на ръкохватката се отдават на явления като въздушни мехури във водата или друго, а не на дефект на из

- Не оставяйте апарата без надзор в условия на изчакване повече от 5 минути. В проти

вен случай за защита на апарата е необхо- димо да поставите прекъсвача на позиция (0)“OFF” –(Изключено). - Проверете дали свързването на маркуча с апарата и доставената ръкохватка е извър

виждам Фиг. P За машината не се изискват специални грижи.

• 25 ВНИМАНИЕ! Изключете уреда от централното електрическо захранване преди да пристъпите към каквото и да било действие на почистване или

• ВНИМАНИЕ! Не пръскайте уреда с вода и не използвайте почистващи препарати или разтворители. Устройството може да бъде

- Почистете външната част на апарата със суха

> Съхранение на уреда виждам Фиг. P - Теглете уреда за транспортната дръжка. - Съхранявайте уреда в сухи помещения, Да се пази от деца. ПОВЕДЕНИЕ В СЛУЧАЙ НА

Машината не работи - Проверете дали има напрежение. - Проверете за евентулани увреждания на захран

ващия кабел. Машината не създава налягане - Обезвъздушете машината: пуснете в действие помпата без нагнетателната тръба и я оставете да работи докато в излизащата от тръбата вода липс

ват въздушни мехури. Отново свържете нагнета- телната тръба. - Почистете филтъра за засмукване на вода - Проверете дебита на влизащата вода - Проверете херметичността или наличието на евентуални запушвания във всички захранващи тръби на помпата. Силни колебания в налягането - Почистете дюзата на нагнетателанта помпа. С една игла отстранете замърсяванията от отвора на дюзата и изплакнете предната част с вода. Теч на помпата - Допускат се до 10 капки в минута. При по-обилни течове, обърнете се към оторизиран технически

Резервни части - Използвайте единствено оригинални резервни

УСЛОВИЯ НА ГАРАНЦИЯТА Всички наши машини се подлагат на строги експло- тационни изпитания и са гарантирани от заводски дефекти, съгласно действащата законна разпоредба. Гаранцията тече от датата на закупуване. Гаранцията не включва: - Частите, подложени на нормално из

носване. - Тръба за високо налягане и допълнителни аксесоари. - Случайните повреди при транспортиране, от небрежност или неподходящо обслужване, от не

правилна или грешна употреба и монтаж, несъответ- стващи на предупрежденията, дадени в настоящата инструкция. - Гаранцията не предвижда почистване на работните възли. ВАЖНО! Неизправности като запушени дюзи, блоки

рани машини поради отлагане на варовик, увредени принадлежности (напр. прегънати маркучи) и/или ма

Като собственик на електрически или електро- нен уред, законът (в съответствие директива на 2012/19/EU относно отпадъци от електри

ческа и електронна апаратура и в съответ- ствие с националното законодателство на СтранитеBG

членки на ЕС , които прилагат гореспоменатата дирек- тива) Ви забранява да унищожавате този продукт или неговите електрически/електронни аксесоари като твърд градски домакински отпадъци и определя за

дължението да унищожават такива отпадъци в пред- назначените центри за събиране на отпадъци. Може да се унищожава директно продукта от дистрибутора чрез покупката на нов продукт , еднакъв като този за унищожаване. Оставяйки безразборно продукта в околната могат да бъдат нанесени тежки щети на околната среда и на здравето на хората. Посоченият на бидона символ обозначава бидона за градски отпадъци и е строго забранено изхвърлянето на уреда в такива контейнери. Неспазването на указа

нията посочени в директива 2012/19/EU и на действа- щите директиви в отделните Страни членки води до налагане на административна санция.HR
