GEBRUIKSAANWIJZING RA1570SB ROTEL

Bij het make van de verbindingen:

^+ Zorg dat Niet alleen de RA-1570, maar de gehele installmente uitsaat, als nog Niet alle verbindingen gemaakt zich.
^+ Zorg dat Niet alleen de RA-1570, maar de gehele installmentie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

de volumeregelaar van de voorversterker geheel zich te draaien (volkomen aan links) wanner u uw eindversterker aan- of uitzet.

Note important

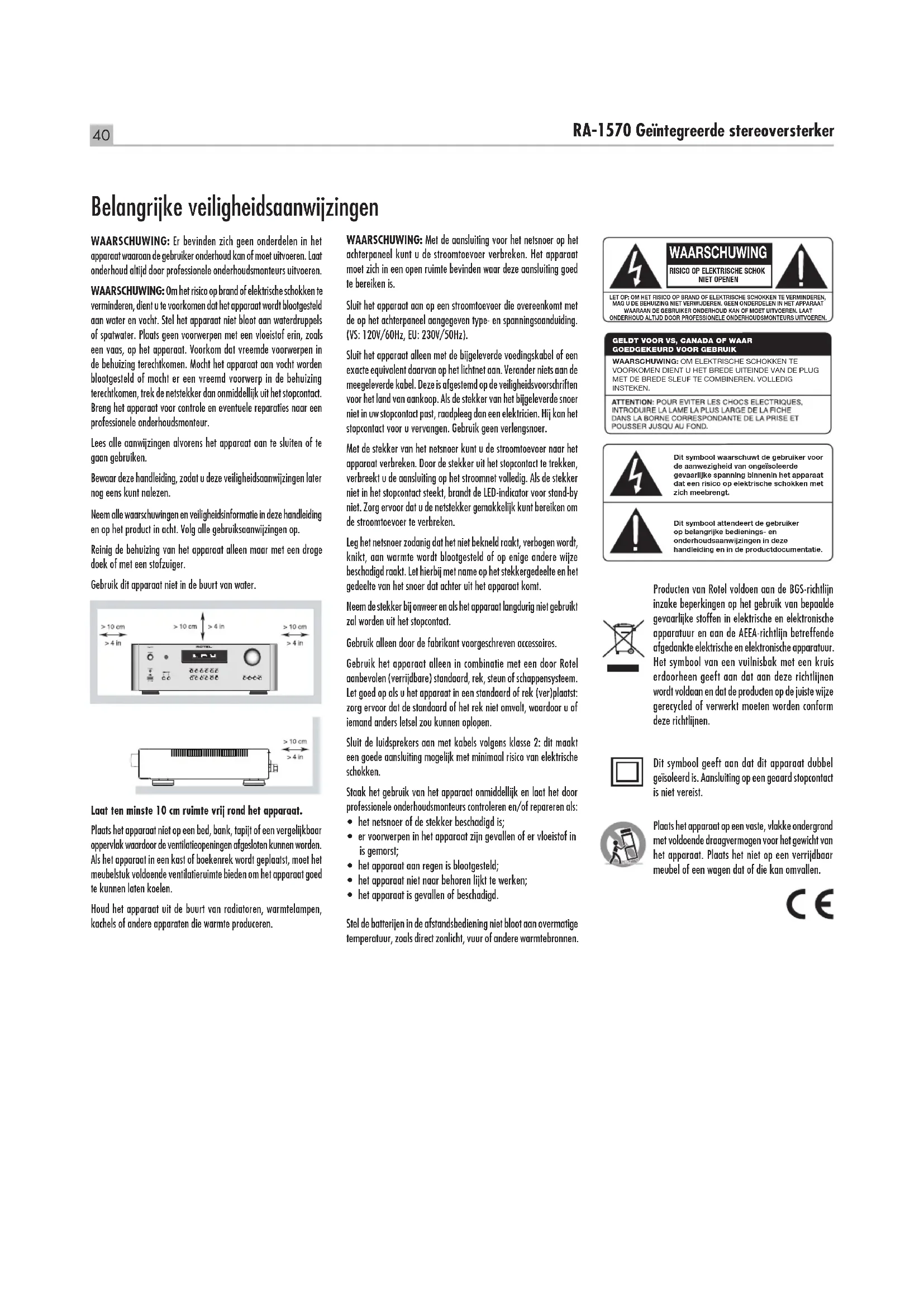

Belangrijke veiligheidsaanwijzingen

WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Last onderhoud altiijd door professionele onderhoudsmonteurs uitvoeren.

WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te Voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zaals een vaas, op het apparaat. Voorkom dat vreemde voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of moct er een vreemd voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddelijk uit het stopcontact. Breng het apparaat voor controle en eventuale reparaties maar een professionele onderhoudsmonteur.

Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gaan gebruiken.

Bewaar deze handleiding, zodate u deze veiligheidsaanwijzingen later nog eens kunt nalezen.

Neem alle waarschuwingen en verilghesinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op.

Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger.

Gebruik dit apportioniert in de boutr van water.

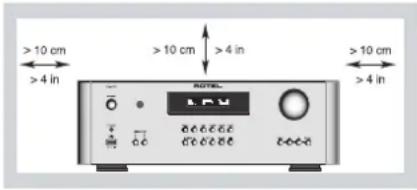

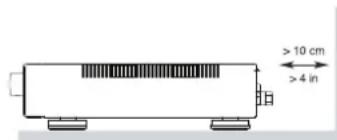

Laat ten minste 10 cm roumte vrij rond het apparaat.

Plaat het apparaat Niet op een bed, bank, tapiit of een vergelijkbaar oppervlak warkdoor de ventilatieopeningen afgeslooten kuren worden. Als het apparaat in een kast of boekenrek worden geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te konnen lately koelen.

Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte produceren.

WAARSCHUWING: Met de aansluiting voor het netsnoer op het achterpaneel(Int)kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.

Sluit het apparraat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120V/60Hz, EU: 230V/50Hz).

Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exacte equivalent waarvan op het lichtnet aan. Verander niets aan de meegeleverde kabel. Deze is afgestemd op de veriligheidsvoorschriften voor het land van aankoop. Als de stekker van het bijgeleverde snoer net in uw stopcontact past, raadpleeg dan een elektriekien. Hij kan het stopcontact voor u verrangen. Gebruik geen verlengsnoer.

Met de stekker van het netsnoer(Int) u de stroomtoevoer aan het opparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Als de stekker niet in het stopcontact steekt,brandt de LED-indicator voor stand-by Niet. Zorg ervoor dat u de netstekker gemakkelijk kunt bereiken om de stroomtoevoer te verbreken.

Leg het netsnoor zodanig dat het Niet beknelr rakt, verbogen worden, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadig rakt. Let hierbij met name op het stekkergedeelte en het geedelte van het snoer dat achefter uit het apparaat komt.

Neem de stekker bij onweer en als het apparaat langdurig Niet gebruikt za worden uit het stopcontact.

Gebruik alleen door de fabrikant voergeschreven accessoires.

Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdare) standard, rek, steun of schappensystem. Let goed op als u het apparaat in een standard of rek (ver)plaatst: zorg ervoor dat de standarde of het rek Niet omvalt, waardoor u of≦ iemand anders letsel zou(APopen.

Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting möglichk met minimaal risico van elektrische schokken.

Staak het gebruik van het apparaat onmiddelijk en koat het door professionele onderhoudsmonteurs controeren en/of repareren als:

• het netsnoer of de stekker beschadigd is;
  er voorwerpen in het apparaat zich gevallen of er vloeistof in is gemorst;
• het apparaat aan regen is blootgesteld;
• het apparaut Niet maar behoren lijkt te werken;
• het apparaat is gevalen of beschadigd.

Stel de batterijen in de afstandsbediening Niet bloot aan overmatige temperatuur, zoals direct zonlicht, vuur of andere warmtebronnen.

WAARSCHUWING

RISICO OPELEKTRISCHE SCHOK NIET OPENEN

LOT: OM HIT RISIC OPB COMPOF ELEKTRIHSCH SCHOKKEN TE VERMIDIEREN, MAG U DE BEHUIZING NIET VERWILDEREN. GEEN ONDERDELEN IN HET APPEARA WAAARAN DE GEBURIKER ONDERHOUD KAN OF MOET UYTOVEREN, LAAT OHERODAH UTLAD JOOR PROFESSIOLENE ONDERHOUDSMONTEUETS UYTOVEREN.

Dil symboe waarschwur de gebruiker voor de aanwezigheid van ongeisoleerde gevaarlijke spanning blinnennet het apparat dat een risico op elektrische schokken met zich mebrengt.

Dit symbole attendeer de gebrulker
op belangrijke bodienings- on
ondenhoudsaanwijzingen in deze
handelingen en in de productdocumentatione.

Producten van Rotel voldoen aan de BGS-richtlij inzake beperkingen op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatusuur en aan de AEEA-richtlij betreffende afgedankte elektrische en elektronische apparatusuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijn worden voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijn.

Dit symbool geeft aan dat dit apparaat dubbel geisoleerd is. Aansluiting op een geard stopcontact is Niet vereist.

Plaats het apparaat op een vaste, vlakke ondergrond met voldoende draagvermögen voor het gewicht van het apparaat. Plaats het Niet op een verrijdbaar meubel of een wagen dat of die kan omvallen.

Inhoud

Abfconstruction 1: Bedieningselementen en aansluitingen 3

Afbeeding 2: Afstandsbediening RR-AX92 3

Afbeelding 3: Analoge ingangen en luidspekeruitgangen 4

Abfconstruction 4:Gebalnceerde ingangen (XLR)5

Afbeeling 5: Digitale ingangen en 12V-triggeruitgangen 5

Héel belangrijk 6

Belangrijke veiligeidsaanwijzingen. 40

Over Rotel. 41

Over wattage 41

Aan de slag 42

Enkele voorzorgsmaatregelen 42

Plaatsing 42

Kabels 42

Deafstandsbediening RR-AX92 42

Batterijen voor de afstandsbedieten 43

Aansluiting op het stroomnet en bediening. 43

AC-voedingsingang

AAN/UIT-knop en AAN/UIT-indicator

12V-triggerutigang [19]

Ingangssignaalansluitingen 43

Phono-ingang en massaverbinding (GND)

Lijinngangen 10

Gebalanceerde ingangen (XLR) [12]

Digitale signalingangen 13 44

Voorversterkeruitgangen 11 44

Voor-/Eindversterkerjumper 15 18 44

Luidsprekeruitgangen 15 44

Luidsprekereselectie

Luidsprekerkobelselectie

Polariteit en fase

Luidsprekeraansluitingen 18

PHONES-uitgang 44

Afstandsbedieningsensor 2 45

Display 3 45

USB-ingang op het voorpaneel 5 45

Bluetooth-verbinding 45

Geluidsregelingen. 45

VOLUME-regeling

Balansregeling

Toonregelingsbypass 13

Lage-en hogotonregelingen

Functieregeling

USB-ingang 45

Aansluiting voor een externe afstandsbediening 146

Bveiligingscircuits 46

Installingenmenu 46

Problemen oplossen 47

De AAN/UIT-indicator brandtiet

De zekering verrangen

Geen geluid

Specifications 48

Over Rotel

Ons verhaal is meer dan 50aar geleden begonnen. Door de jaren heen hebben we met once producten honderden prijzen gewonnen en hebben honderdduizenden mensen van once producten kunnen genieten. Menschen die net als uhoogwaardige apparatuur voor home-entertainment op waarde kuren schatten.

Rotel is opgericht door een familie met passie voor muziek die hifi-aparatuur van de allerhoogste kwaliteit is gaan make. Na al die jaren is die passie er nog steeds. Nog.altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifi-kenners, ongeacht hun budget. Dit doel wordt gedeel door alle medewerkers van Rotel.

De ontwikkelaars van Rotel werken als een team samen. Ze luisteren zorgvuldig maar elk neuew product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te make, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformaten.altijd in Rotels eigent fabrieken worden vervaardigd.

Het milieu gaat ons allemaal aan het hart. Omdat er steedsmeer elektronica wordt geprodueerd die ooit ook waar za worden afgedankt, wordt het voor fabrikanten steeds belangrijker er alles aan te doein producten zo te ontwerpen dat.Deze het milieu zo min mogelijk belasten.

Bij Rotel zich we er trots op dat we hieraan ons stentje kennen bijdragen. Een voorbeeld waarvan is dat we zich overgestapt op specialaal soldeermiddel dat voldoet aan de BGS-richtlijn, waardoor er in once elektronicaaparatuur minder loed worden verwerkt. En once klasse D-versterkers (niet de D van digitaal) zich nu vijf keer efficienter dan hun voorgangers, zonder dat er concessions worden gedaan aan het vermogen of de prestaties. Deze producten worden Niet heet, verspillen vrijwel geen energia, zich goed voor het milieu en klinken ook nog.ecs beter.

En tot slot is deze handleiding op kringlooppapier gedrukt.

Wij beseffen dat dit slechtskleine stapjes,zijn,maar ze zijn wel belangrijk. En wij blijvenaar neue methoden en materialien zoeken om nog schoner en groener te kunnen produceren. Namens Rotel wilnen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben.

Over wattage

Het uitgangsvermögen van deze versterker worden aangegeven als 120 watt per kanaal als beiden kanalen op vol vermogen worden uitgestuurd. Rotel heeftervoore gekozen om het uitgangsvermögen op deze manier aan te Geven omdat Rotel de ervaring heeft dat dit de meest nauwkeurige aanduiding van het vermogen van een receiver of versterker oplevert.

Als u de specificaties voor verschillende producten wilt vergelijkken, houd er dan rekening mee dat het uitgangsvermogen Niet altijd op bezelfde manier worden aangegeven, waardoor het dus möglichk is dat u niet bezelfde waarden met elkaar vergelijkkt. Het uitgangsvermogen kan bijvoorbeeld worden aangegeven voor slechts een kanaal tijdens bedrijf, hetgeen een hogere maximumwaarde oplevert.

De impedantie van een luidspreker geeft de elektrische watstand of belasting aan die de luidspreker biedt als hij aan de versterker worden aangesloten. Meestal is dit 8 ohm of 4 ohm. Hoe lager de impedantie, des te meer vermogen de luidspreker nodig hebt. Een luidspreker van 4 ohm vraagt tweemaal zo veel vermogen als een luidspreker van 8 ohm.

De versterkers van Rotel kannen darüber alle luidsprekerimpedanties van 8 tot 4 ohm aan, waar bij alle kanalen op vol vermogen kanwen werken. Omdat de ontwerpen van Rotel geoptimaliseerd zichoor gezebruikssituaties waar bij alle kanalen samenwerken, kan Rotel het echte uitgangsvermogen voor beiden kanalen vermelden.

Aandeslag

U hebt een geintegreerde stereoversterker RA-1570 van Rotel aangeschaft. Dank u wel waarvoor. Als u deze versterker in een hoogwaardig audiosysteme toepast, zult u hiermee vele jaren van een hoogwaardige muziekweergave konnen genieten.

De RA-1570 is een hoogwaardige component met uitgebreide functies. Alle aspecten van het ontwerp zijn ervoor geoptimaliseerd om het volledige dynamische bereik en de subsiele nuances van uw muziek te behouden. De RA-1570 heeft een sterk gereuleerde voeding met een special door Rotel ontworpen ringkerntransformator en maatwerkcondensatoren. Deze voeding met lage impedantie hebft voldoende voedingsreserves, waardoor de RA-1570 met het grootste gemak zichs de meest veeleisende audiosignalen kan reproduceren. Dit type ontwerp is kostbaarder in productie, maar levert een beter muzikaal resultaat op.

De printplaten zijn symmetrisch opgebouwd om de timing van de muziek nauwkeurig te kunnen behonden en getrouw te kunnen weergeven. Voor de schakelingen van de RA-1570 zijn metalen folieweerstanden en condensatoren van polystyreen of polypropyleen in de belangrijke signaalpaden gebruikt. Alle aspecten van dit ontwerp zijn met zorg bestudeerd om de meest waarheidsgetrouwe muziekweergave möglich te make.

De belangrijkste functies van de RA-1570 zijn gemakkelijk te installereren en te gebruiken. Als u ervaring hebt met andere stereosystemen, zult u in prince niets vreemds tegenkommen. U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave.

Enkele voorzorgsmaatregelen

WAARSCHUWING: Om schade aan uw systeme te voorkomen, dient u ALLE componenten in het systeme uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de syssemcomponenten pas weein als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Erogen geen losse draadjes zichn die contact hunnen make n de andere luidsprekerkabels of met het chassis van de versterker.

Lees deze handleiding zorgvuldig. U vindt hierin nicht alleen basisinstructies voor het installereren en het gebruik van deze cd-speler, maar ook waardevolle informatatie over verschillende systemdconfiguraties voor de RA-1570 en algemene informatatie om uw systeme optimaal te lately presteren. Mocht u nog vragen hebben, neem dan contact op met uw

officièle Rotel-verkoper. Natuurlijk sunt u met uw vragen en opmerkingen ookrechtstreeks bij Rotel terecht.

Bewaar de doos waarin de RA-1570 is afgeleverd en alle bijgesloten verpakkingsmaterialen voor eventuele toekomstig gebruik. Als u de RA-1570 Niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden.

Vul de bij de RA-1570 bijgesloten registratiekaart in en stuur deze op. Bewaar ook de originele aankoopbon. Hiermee kurz u de aankoopdatum aantonen als u aanspraak zou要去en doen op de garantie.

Plaatsing

Zoals alle audiocomponenten die lage signalen verwerken, kan ook de RA-1570 door de omgeving beinvloed worden. Plaats de RA-1570 Niet bovenop andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo verlaagt u het risico van brommen en ruis.

De RA-1570 wekt tijdens normala gebruik warmte op. Om deze warmte af te voeren is de versterker voor zien van koelprofielen en ventilatieopeningen. De ventilatiegleuven in de bovenkant要去en open blijven. Om te voorkomen dat de versterker oververhit raakt, moet er 10 cm speling zich rond het chassis en要去en een redelijk luchtdoorstroming zich op de installmentatie.

Houd bij het selecteren van een installmentietlocatie rekening met het gewicht van de versterker. Controller of het schap of de kast hiertegen bestand is. Wij adviseren u de RA-1570 in special meubilair voor audiocomponente teplaaten. Dergelijk meubilair iservoortworpen om trillingen die de geluidskwaliteit kannen aantasten te verminderen of te onderdukken. Vraag uw officiele Rotel-verkoper om advies over het juiste meubilair en over de juiste installmentatie van audiocomponenten.

De RA-1570 worden met een afstandsbediening RR-AX92 geleverd en要去 dusdanig worden opgesteld dat het infrarood signal van de afstandsbediening de sensor voor de afstandsbediening op het Voorpaneel kan bereiken.

Kabels

Houd voldoende afstand zusammen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatione. Zo vermindert u het risico dat de gewone audiosignaalkabels rouis oppikken van de voedings- of digitale signaalkabels. Gebruik.altijd hoogwaardige mantelkabels om te voorkomen dat rouis de geluidskwaliteit van uw systeme aantast. Mocht u vragen hebben, vraag dan uw officièle Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeme.

De afstandsbediening RR-AX92

Sommige functies kuren zowel worden bediend vanaf het Voorpaneel als met de bijgeleverde afstandsbediening RR-AX92. Bij de beschrijving van de desbeteffende functies verwijzen cijfers in een vierkant kader maar het voorpaneel van het apparaat en letters met een cirkel eromheen maar de afstandsbediening.

Opmerking: Met de afstandsbediening kunnen de basisfuncties van tuners en cd-spelers van Rotel worden bediend. Met de afstandsbedieningstoetsen met de vermeling 6 H M Nkest u ook de cd-en turerfuncties in uw system bedieren. De afstandsbediening werkst dan alleen maar waar behoren als de cd en/of tuner bezelfde code gebruiken.

Batterijen voor de afstandsbediening

Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde UM-4/AAA-batterijen aanbrengen. Verwijderaarvoor het kleje aan de achterkant van de RR AX92. Plaats de batterijen in het compartment Zoals op de afbeelding wordt getoond. Controleer of de afstandsbediening goed werk en breng het kleje wee aan. Als de batterijen te zwak worden, kan de RA-1570 Niet meer.altijd goed met de afstandsbediening bediend worden. Vervang de batterijen dan.

Aansluiting op het stroomnet en bediening

AC-voedingsingang

Door het relatief hoge vermogen kan de RA-1570 veel stroom trekken. Hij要去aaromrechtstreekspoen wandcontactdoos worden aangesloten. Gebruik geen verlengsnoer.U kunt eventuele gebruikmaken van een speciale meervoudige stekkerdoos als de specificaties van de stekkerdoos (en de wandcontactdoos waarop deze worden aangesloten) afdoende zich voor de stroom die gewraagd worden door de RA-1570 en alle erop aangesloten componenten.

In de fabriek is de RA-1570 geconfigureerd voor de specifieke netspanning in het land van aankoop, d.w.z. 120 of 230 V AC en een lijnconstreie van 50Hz of 60Hz . De AC.lijnconfiguratie worden aangegeven op een plaatje op het中断paneel.

Opmerking: Als u uw RA-1570 maar een ander land verhuist, moet u de versterker möglich opnieuw configureren voor gebruik met een andere lijnspanning. Probeer deze conversie zich zich uit te voeren. Als u de behuizing van de RA-1570 opent, worden blootgesteld aan gevaarlijke spanning. Raadpleeg een professionele onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.

Opmerking: Sommige producten zijn bestemd voor verkoop in meer dan een land en worden daarom metmeer dan een netsnoor geleverd. Gebruik uitsluitend het voor uw land of regio geschekte snoer.

Als u langdurig van huis bent, bijvoorbeeld als u opvakantie gaat, is het verstandig de netstekker van uwversterker (evenals die van andere audio- en videocomponenten)uit het stopcontact te nemen.

AAN/UIT-knop en AAN/UIT-indicator

Druk op de AAN/UIT-knop op het Voorpaneel om het apparaat in te schakelen. Het lampje van de AAN/UIT-indicator gaat branden als het apparaat is ingeschakeld. Druk nogmaals op de AAN/UIT-knop om het apparaat uit te schakelen.

Als de AAN/UIT-knop is ingedrukt (in de stand 'aan'), kutn u met de toetsen ON en OFF op de afstandsbediening de RA-1570 activeren. In de stand-by-modus blijft de AAN/UIT-led verlicht, maar het display wordenuitgeschakeld.

12V-triggeruitgang

Bepaalde audiocomponenten können automatisch worden ingeschakeld met een 12V-'inschakelsignaal'. De twee12V-triggeruitgangen van de RA-1570 leveren dit signaal. Daar voor moet u geschikte componenten met een kabel met een conventionele 3,5mm miniplug op de RA-1570 aansluiten. Als de RA-1570 wordt uitgeschakeld, wordt het inschakelsignaal onderbroken en worden de componenten die hierdoor worden aangestuurd ook uitgeschakeld.

Opmerking: Als u andere apparaten met een Rotel Link heb aangesloten, schakel deze apparaten dan met behulp van de Rotel Link-verbinding aan enuit. Sluit de Rotel Link en 12V-triggerkabels nooit tegelijk aan. De in- en uitschakelfuncties van de 12V-triggerkabels gaan dan namelijk voor op de Rotel Link-functions.

Ingangssignaalansluitingen

Zie afbeelding 3,4,5

Opmerking: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen, is het better het systeemuit te schakelen alvorens iets aan te sluiten.

Phono-ingang en massaverbinding (GND)

Zie afbeelding 3

Sluit de kabel van de platenspeler op de linker enrechtter Phono-ingangen aan. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem aan de linkerkant van de Phono-ingangen. Dit helpt brommen en ruis te voorkomen.

Lijningangen

Zie afbeelding 3

De ingangen CD, Tuner en Aux op de versterker zijn analoge 'lijingangen'. Op deze ingangen=kunt u componenten als een cd-speler of een andere audiobron met een analoge audio-uitgang aansluten.

De linker- en rechterkanalen zijn duidelijk gekenmerkt en moeten worden aangesloten op de desbeteffende kanalen van de broncomponent. De stekkers voor links zich wit, die voor rechts zich rood. Sluit signaalbroncomponenten met hoogwaardige RCA-kabels op de RA-1570 aan. Vraag uw officièle Rotel-verkoper om advies over kabels.

Gebalanceerde ingangen (XLR) [12]

Zie afbeelding 4

Er is eenaar gelbalanceerde XLR-ingangen beschikbaar voor audiosignalen van de cd-speler, Bluray-speler of andere broncomponenten met XLRuitgangen.

Opmerking: Kies slechts een methode voor de analoge verbindingCUSen een broncomponent en de RA-1570. Sluit nooit zowel de RCA- als de XLR-uitgangen van een broncomponent tegelijkkertijd op de RA-1570 aan.

Digitale signalingangen 13

Zie afbeelding 5

Er zijn twee sets digitale ingangen beschikbaar. Deze zijn aangeduid als COAX 1 en 2 en OPT 1 en 2. Sluit de COAXIALE of OPTISCHE PCMuitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de versterker afgespeeld. Het apparaat kan PCM-signalen tot max. 24 bits, 192kHz, decoderen.

Voorversterkeruitgangen

De versterker heeft voorversterkeruitgangen. Deze zijn aangeduid als PREOUT 1. Het signal van de met de functiekeuzeschakelaar geselecteerde bron is altijd vanaf deze uitgangen beschikbaar. In prince意义上的 uitgang PREOUT 1 gezrukt om een signal door te geben aan een andere geintegreerde versterker of een eindversterker, waarop exter luidsprekers zich en aangesloten.

Opmerking: Wijzigingen aan de instellingen van de volume, balans- of toonregeling zijn van invloed op het signal dat afkomstig is van de voorversterkeruitgangen.

Voor-/Eindversterkerjumper 15 18

Deze connectoren, aangeduid als 'Pre Out 2' en 'Main In', worden normalaig gesproken met een stel massieve metalen jumperconnectoren aangesloten. Zij vormen een geschikt intredepunt voor vrijwel alle soorten signalprocessor. U kunt deze connectoren gebruiken door de jumperconnectoren uit te trekken. Sluit verzolgens de 'Pre Out 2' connectoren met hoogwaardige kabels aan op de ingangen van de signalprocessor. Sluit de uitgangen van de signalprocessor aan op de 'Main In' connectoren.

Luidsprekeruitgangen 16

Zie afbeelding 3

De RA-1570 heeft twee stellen luidsprekeruitgangen: SPEAKER A en SPEAKER B. De luidsprekeruitgangen worden geregeld door de schakelaar op het voorpaneel en de knappen op de afstandsbediening.

Luidspekerselectie

Als er slechts een stel luidsprekers tegelijk worden gebruikt, is een luidsprekerimpedantie van slechts 4 ohm toegestaan. Zodra zowel de luidsprekers A als B tegelijk gebruikt worden,要去 de impedantie van alle luidsprekers 8 ohm ofeer bedragen. Luidsprekerimpedantieaanduidingen juicesniet altijd even nauwkeurig. In de praktijk za het Niet vaak gebeuren dat luidsprekers problemen opleveren voor de RA-1570. Mocht u hieroverECHTER vragen hebben,neem dan contact op met uw officièle Rotel-verkoper.

Luidsprekerkabelselectie

Sluit de RA-1570 met geisoleerde, twee-aderige kabels van geslagen draad aan op de luidsprekers. De dikte en de kwaliteit van de kabel kan een hoorbaar effect hebben op de prestaties van het system. Standaardluidsprekerkabel levert wel geluid op, maar heeft als nadeel dat het volume en/of de basrespons lager is, met name bij grotere

kabelengtes. In het algemeen leveren dikkere kabels een beter geluid op. Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen. Uw officièle Rotel-verkoper kan u helpen de juiste kabels voor uw systeme te kiezen.

Polariteit en fase

De polariteit - de juiste aansluiting van de plus- of min-pool -要去 voor elke luidspreker- en versterkeraansluiting hetzelfde zich, zodat alle luidsprekers in fase zich. Als de polariteit van een aansluiting worden omgekeerd, is de basweergave zeer zwak en is het stereobeeld minder goed. Alle kabels zich dusdanig gerekt dat de twee verschillende aders te herkennen zich. Ze konnen voorzien zich van ribbels of van een streep op de isolatie van eenader. Of de isolatie kan transparant zich terwijl de inwendige draden verschillende kleuren hebben (koper en silver). Ook is het möglichk dat de polariteit'sindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan opdezelfde manier aan.

Luidsprekeraansluitingen 18

Schakel eerst alle componenten in het systemeuit, voordat u de luidspekters aansluit. De RA-1570 heeft luidspekeruitgangen met een kleurcodering op de achterkant van het apparaat. Op dezeuitgangen kannen gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aangesloten. (behalte in landen in de Europese Gemeenschap waar het gebruik ervan Niet is toegestaan)

Leid de kabel vanaf de RA-1570 maar de luidsprekers. Zorg voor voldoende extra lenghte om de componenten te konnen verplaatsen, zodat de luidsprekeruitgangen bereikbaar zijn.

Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek zechyterin de luidsprekeruitgangen op het achterpaneel van het apparaat. Schroef de bevestigingschroeven van de luidsprekeruitgangen helemaal vast (rechtsom).

Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de luidsprekeruitgangen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders Niet. Schroef de luidsprekeruitgang los (linksom draaien). Doe het kabelschoentje of de gestripte kabel rond de as van de luidsprekeruitgang en draai de aansluiting verrolgens wee vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen.

Opmerking: Zorg ervoor dat er geen losse draadjes uitsteken die andere aders of connectoren können raken.

PHONES-uitgang

Op de Phones-uitgang kurz u een hoofdtelefoon aansluiten. Deze uitgang is geschikt voor een standard stereohoofdtelefoonstekker (1 / 8^ ) . Als u een hoofdtelefoon aansluit, worden het signal aan der luidsprekers hierdoor Niet automatisch verbroken. U kunt de luidsprekers uitschakelen met de keuzeschakelaar voor de luidsprekers. Met de functiekeuzeschakelaar bepaalt u welke bron te horen is.

Opmerking: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons sterk kan verschillen, adviseren wij u het geluidsvolume.altijd te verlagen alvorens een hoofdtelefoon aan te sluiten of te verwijdenen.

Afstandsbedieningsensor 2

Dit sensorvenster ontvangt infrarood commando's van de afstandsbediening. Blokkeer deze sensor Niet.

Display 3

Op het display op het Voorpaneel zijn de gekozen bron, het volumeniveau en de tooninstellenen te zien.

USB-ingang op het voorpaneel

Op de USB-ingang op het Voorpaneel kan een iPod, iPhone, MP3-speler of Bluetooth-dongle (meegeleverd) worden aangesloten om draadloos muziek te hunnen streamen. U hooft een iPod of iPhone alleen maar in de USB-ingang op het Voorpaneel te steken en de USB-functie te kiezen met de bronkeuzeschakelaar. De iPod of iPhone blijft actief. U kutn de nummers op de normale manier zoeken en afspelen; de muziek is nu te horen via het Rotel-system.

Bluetooth-verbinding

Steek de meegeleverde Bluetooth-dongle in de USB-ingang op het voorpaneel om via Bluetooth draadloos muziek vanaf uw bronapparaat (bijv. uw mobiele telefoon) maar de versterker te streamen. Zoek op uw mobiele apparaat� Rotel Bluetooth' en kaak hiermee verbinding. Normaal gesproken worden er automatisch verbinding gemaakt, maar moct er om een wachtwoord bevgraagd worden, voer dan '0000' in en druk daarna zo nodig op ENT op de afstandsbediening en op uw apparaat.

Geluidsregelingen

VOLUME-regeling

Draai de knop rechtsom (met de klok mee) om het geluid harder wee te geven of linksom (tegen de klok in) om het geluid zachter wee te geven. Druk op de afstandsbediening op de toets voor volume + of - om het geluid harder of zachter wee te geven. Met de toets MUTE kunt u de geluidsweergave helemaal uitschakelen.

Balansregeling

Met de balansregeling kut u de balans tussen het linker- en rechtsgeluidskanaal regelen. De fabrieksinstelling is in het midden' of '0'. U kut de balans vanaf het Voorpaneel wijzigen door op de toets MENU te drukken totdat in het display op het voorpaneel de modus BALANCE SETTING verschijnt. Drukervoigens op de toets -of + op het voorpaneel om de balansmeerhaar LINKS ofaar RECHTS in te stellen. De waarde kan uitenlopen van L15 tot R15.Druk op de afstandsbediening op de toets BAL en pas de balansinstellingervoigens met de toets met het pijljeaar links of rechts aan.Druk als u klaar bent op de toets EXIT om dit menu te verlaten.

Toonregelingsbypass

Voor een zo zuiver möglichgel geluid worden in de fabrieksinstelling de circuits voor lage- en hogetonregeling (toonregelingen) ongebruikt gelaten. Op het display aan de voorkant van de versterker wordt TONE BYPASS getoond. U(Inte Kunt de toonregeling echter zichl inschakelen met de toets BYPASS op de afstandsbediening. Op het Voorpaneel kunt u

de toets MENU indrukken tot de bypassregeling worden aangegeven. Schakel de bypassfunctie verrolgens met de toetsen met het piillje waar - of + aan ofuit.

Lage- en hogetonenregelingen

U kunt de lage-of hogetonenregeling vanaf het voorpaneel instellen doord net zo vaak op de toets MENU te drukken tot het desbetreffende instelmenu (Bass of Treble Setting) verschijnt. Pas de waarde verwolgens met de toets -of + aan. De waarden voor de lage en hoge tonen lopen uiteen van -10 tot +10. Druk op de afstandsbediening op de toets Bass of Treble en pas de waarde verwolgens aan met de toets met het pijlje waar links of rechts

Een goed ingesteld hoogwaardig audiosysteme levert het meest naturuurlijke geluid op als er zo weinig möglich aan toonregeling worden ingesteld. Gebruik deze regelingen waarom met mate. Wees met name voorzichtig als u deze regelingen hoger instelt, waar dat daardoor ook hetuitgangsvermogen in het lage- of hogotonbereik toeneemt, waardoor de versterker en luidsprekers zwaarder belast zullen worden.

Opmerking: Door de lage- of hogetonenregelingen anders in te stellen, worden de toonregeling Niet automatisch ingeschakeld. Raadpleeg voor het inschakelen van de toonregeling het voorgaande hoofdstuk over Toonregelingsbypass.

Opmerking: De instellenen voor de toonregelingsbypass, lage tonen, hoge tonen en balans zijn tijdelijk en blijven Niet bewaard als de versterker worden uitgeschakeld. Roadpleeg het Instellingenmenu om deze instelleningen blijvend te veranderen.

Functieregeling 1

Met de functieregeling worden de signaalbron gekozen. Druk op de desbeteffende toets op het Voorpaneel of de afstandsbediening om de bron te selecteren waarnaar u wilt luisteren.

USB-ingang 13

Sluit deze ingang met de meegeleverde USB-kabel op de USB-aansluiting van uw computer aan.

Opmerking: Om via de USB-aansluiting vanaf de computer audio-informatie waar de RA-1570 te kuren sturen, moet u het USB-stuurprogramma vanaf de bij de RA-1570 meegeleverde cd op uw computer installeren.

Opmerking: Na het installereren van het stuurprogramma, kan het nodig+zijn het ROTEL audiostuurprogramma te kiezen UIT de audio/ luidsprekerinstelleningen op uw computer.

Voor integratie in computerbesturingssystemen kan de RA-1570 via RS232 worden bestuurd. Op de COMPUTER I/O-ingang past een standardrechte DB-9 mannetje/vrouwtje kabel.

Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RA-1570 contact op met uw officièle Rotel-verkoper.

Rotel-Link 17

Deze 3,5-mm stereo mini-jack (met de aanduiding ROTEL LINK IN) kan als optie worden aangesloten op andere Rotel-producten met een Rotel-Link OUT-aansluiting met netwerkfunctionaliteit. Hierdoor konnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel Remote App (deze is te downloaden in de iTunes ^2 -store).

Aansluiting voor een externe afstandsbediening 19

Deze mini-jack van 3,5 mm ontvangt commandocodes van standard universele infrarood ontvangers via een bedrade verbinding. Deze functie kan handig+zijn als de cd-speler in een kast staat en de sensor op het frontpaneel geblokkeerd worden. Neem contact op met uw officièle Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past.

Beveiligingscircuits

Om de versterker in het geval van extreme of fouitieve bedrijfsomstandigheden gegen schade te beschermen, is de versterker voorzien van circuits voor thermische beveiliging en overstroombeveiliging. De beveiligingscircuits staan los van het audiosignal en hebben geen invloed op de geluidsprestaties. Deze circuits bewaken de temperatuur van de uitgangsapparaten en schakelen de versterkeruit als de temperaturen de veiligheidsgrenzen overschrijden.

Waarschijnlijk zult u de werkung van deze beveiligingscircuits nooit ervaren. Mocht er zichECHTER onverhoopt ooit een dergelijkke storing voordoen, dan stopt de geluidsweergave door de versterker en versusijnt op het voorpaneel de melding 'AMP PROTECTION'. Schakel de versterker in dit gevaluit en laat hem een aantal minuten afkoelen.Probeerervolgens vast te stellen waardoor het beveiligingscircuit in werkung is getreden en verwhelp het probleem. Als u de versterker opnieuw inschakelt, worden het beveiligingscircuit automatisch geset.

In de meeste gevallen treedt het beveiligingscircuit in werkking door een storing, zoals kortsluiting in de luidsprekerkabels of onvoldoende ventilatie waardoor de apparatuur oververhit raakt. Het is sporadisch mogelijk dat het beveiligingscircuit worden ingeschakeld doordat de luidsprekerimpedantie zeer laag is of de luidsprekerbelasting als bevolg van een hoog reactiegedrag te hoog is.

Als het beveiligingscircuit herhaaldelijk inschakelt en u de storing Niet kunt vinden en/of verhelpen, vraag uw officièle Rotel-verkoper dan om hulp.

Installingenmenu

U kurz het Instellingenmenu oproepen met de toets MENU 9 op het Voorpaneel van de versterker of met de toets MENU 9 op de afstandsbediening. U kurz de waarde van de geseleeteerde optie veranderen met de toetsen + / - op het Voorpaneel of met de toetsen met het pijtje waar links of rechts 5 op de afstandsbediening. U kurz de verschillende submenu's doorlopen met de toets MENU 9 op het voorpaneel of met de toets MENU 9 op de afstandsbediening.

• Toonregeling: U(Int) de instellingen voor Tone Bypass aan/uit (TONE BYPASS ON/OFF), lage tonen (BASS) en hoge tonen (TREBLE) aanpassen. Druk op de toets ENTER op het Voorpaneel of druk op ENT op de afstandsbediening omussen de verschillende instelopties voor de toonregeling te schakelen. (Ga voor meer informatie over toonregeling waar de hoofdstukken over Toonregelingsbypass, Lagetonen- en Hogetonenregeling.)

Opmerking: Ook als de RA-1570 worden uitgeschakeld, worden deze instellen gen vast in het geheugen opgeslagen.

BALANCE: Balans links/rechts aanpassen (ga voor meer informatie aan het hoofdstuk over de Balansregeling).

Opmerking: Ook als de RA-1570 worden uitgeschakeld, worden deze instellen gen vast in het geheugen opgeslagen.

• DIMMER: Dimt de helderheid van het display in 7 stappen. Dit kan ookijdelijk worden gewijzigd door de DIM knop te gebruiken op de afstandsbediening.

Opmerking: Ook als de RA-1570 worden uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

• ROTEL LINK RCD; hiermee worden geselecteerd hoe de cd-speler worden aangesloten op de versterker. De mogelijkke instellenen zijn CD (analoog), COAX1 (coaxiaal 1) of COAX2 (coaxiaal 2). CD is de fabrieksinstelling.
• POWER ON MAX VOLUME: Hiermee wordt het maximumvolume ingesteld als het apparaat ingeschakeld is. De fabrieksinstelling is '45'.
• Fixed Gain: Hiermee worden een vast volume ingesteld voor een bepaalde ingang. U kunt deze functie inschakelen door met de toetsen +/- het gewenste vaste volume te selecteren voor Aux 1, Coax 1, Optical 1, PC-USB of USB. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geseleeteerd worden, worden de geluidssterkte onmiddelijk op het opgegeveniveau ingesteld.

Valide installingen inclusief: VARIABLE, FIXED 1-95,FIXED MAX.

Opmerking: De volumeregelknop op het voorpaneel en de toetsen Volume + / - op de afstandsbediening worden uitgeschakeld als gebruiggemaakt worden van de functie voor het vaste volume. U kunt deze functie uitschaken door het niveau voor het vaste volume (Fixed Volume) op Variable' in te stellen.

• AUX1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.
  COAX1 VOL: VARIABLE (uitgeschokeld) is de fabrieksinstelling.
• OPT1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.
  PC-USB VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.
• USB VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.
• PC-USB Audio klasse: verander ondersteunende PC-Audio klasse van het bijgeleverde apparaat.

Opmerking: Sommige aingesloten computers op de PC-USB koort ondersteunen Niet USB Audio klasse 2.0 en ondersteunen ook nicht 24/192 audio playback. Wonneer gewenst kan de PC-USB worden geconfigureerd voor USB Audio Class 1.0. Neem contact op met uw computer fabrikant of software leverancier voor meer informatie

• Software Version: Hiermee worden aangegeven welke softwareversie momenteel in de versterker is geladen.
• FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellenen van het apparaat hersteld. Druk op de toets + op het voorpaneel of op de toets met het pijtje waarrecht op de afstandsbediening om <YES> (JA) te selecteren en drukervolgens op de toets 'ENTER' op het voorpaneel of op 'ENT' op de afstandsbediening.

Problemen oplossen

De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfonten of foute instellingen. Mocht u谈起 problemen aanlopen, bepaal dan waar het probleem zich voordoet, controllerer de instellenen van de bedieningselementen en menu's, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen UIT. Als de RA-1570 geen geluid te horen geeft,+zijn de onderstaande suggesties wellicht nuttig:

De ringvormige AAN/UIT-indicator en de basiselementen in het displayavventer moeten branden als de stekker van de RA-1570 in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan deze voorwaarden voldaan is en deze elementen toch Niet branden, controlleren dan met een ander elektrisch apparaat, Zoals een lamp, of het stopcontact goed werk. Het kan bijvoorbeeld zichn dat het stopcontact met een schakelaar geregold worden et dat deze schakelaar uitgeschakeld is.

De zekering verrangen

Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT-indicator nog steeds Niet verlicht worden als de stekker van de RA-1570 in het stopcontact worden gestoken, is het möglichk dat de inwendige zekerig kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te latentervangen.

Geen geluid

Controller of de signaalbron goed werkt. Controller of de kabels van de signaalbron aan de ingangen op de RA-1570 goed+zijn aangesloten. Controller of de luidsprekerkabels goed+zijn aangesloten op de RA-1570 en of er geen breuk is in de luidsprekerkabels.

Specificaties

Continu uitgangsvermogen 120 watt/kanaal

(20-20 kHz, < 0.03%, 8 ohm)

Todle hommonische wervonnng (20Hz-20kHz) < 0.03% bij nominaal vermogen, 1/2 vermogen of 1 watt

Intermodulatievervorming (60 Hz:7 kHz, 4:1) < 0.03% bij nominal vermogen, 1/2 vermogen of 1 watt

Frequenftebereik:

Phono-ingang 20Hz-20kHz, ±0,5dB

Lijinngangen 10Hz-100kHz, +1, -3dB

Dempingsfactor (20Hz-20kHz, 8 ohm) 180

Gevoeligheid / Impedantie van ingangen

Phono-ingang (MM) 2,25mV / 68k ohm

Lijinangangen (RCA) 285mV/100k ohm

Lijinangangen (gebalanceerd) 570mV / 50k ohm

Overbelasting ingangen

Phono-ingang 30mV

Lijinngangen 4V

Voorversterkeruitgang / Impedantie 1.5V / 470 ohm

Signal-risverhouding (IHF "A" gewogen)

Phono-ingang 80dB

Lijinngangen 100dB

Digital geedehe

Frequenliebereik 10Hz-95kHz (±3,0dB,max)

Signaal-ruisverhouding (IHF "A" gewogen) 100 dB

Gevoeligheid/Impedantie van ingang 0 dBf / 75 ohm

Voorversterkeruiiggang / Impedantie 1,2 V/470 ohm (bij -20 dB)

Digitole signalen USB/iPod WAV, MP3, WMA (tot 48kHz, 16 bits)

Digitale signalen via coaxiale/optische ingangen SPDIF LPCM (tot 192kHz, 24 bits)

PCUSB USB Audio Class 1.0 (tot 24 bit/96kHz)
USB Audio Class 2.0 (tot 24 bit/192kHz)
Driver installatie benodigd

Elektrische aansluiting:

VS: 120V,60Hz

EG: 230V,50Hz

Energieverbruik 400W Stroomverbruik stand-by <0,5V

Almetingen (B×H×D) 431×144×350 mm
(17×5) /8×13³/4")

Hoogte voorpaneel 3U (132,6 mm) Gewicht [netto] 13 kg

Alle specificaties zijn correct bij het ter perse gaan.

Rotel behoudt zich hetrecht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.

Rotel en het Rotel Hi-Fi-Logo় geedeponeerde handelsmerken van The Rotel Co, Ltd., Tokio, Japan.

"Made for iPod" en "Made for iPhone" betekent dat een elektronische accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod de een iPhone en dat door de ontwikkelaar is verkaard dat aan de prestatienormen van Apple worden voldaan. Apple is Niet verantwoordelijk voor de werkking van een dergelijk apparaat noch voor het al dan nicht voldoen ervan aan de veiligheidsnormen en wet- en regelgeving. Let op: als deze accessoire in combinatie met een iPod de iPhone worden gebruikt, kan dit van invloed�in op de draadloze prestaties.

iPhone, iPod, iPod classic, iPod nano, en iPod touch zich in de Verenigde Staten en andere landen gedeponeerde handelsmerken van Apple Inc.

Made for

iPod iPhone
