La salida de Auriculares le permite conectar unos auriculares para escuchar música en la intimidad. Esta salida incluye una toma estereofónica estándar de 1/4”. Si sus auriculares incorporan un tipo de clavija diferente, como por ejemplo una de tipo “mini” de 1/8”, entonces necesitará el adaptador correspondiente. Contacte con su distribuidor autorizado de productos Rotel para que le aconseje al respecto. Nota: La conexión de unos auriculares no interrumpe la señal que es dirigida a las salidas del RA-971MKII. Por tanto, el amplificador de potencia continuará recibiendo dicha señal y las cajas acústicas seguirán sonando. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Problemas y Posibles Soluciones La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar al RA-971MKII, considere las sugerencias que le damos para las siguientes condiciones: El Indicador Luminoso de Puesta en Marcha/ Posición de Espera No Se Activa El Indicador Luminoso de Puesta en Marcha/Posición de Espera debería activarse cuando el RA-971MKII fuese conectado a una toma de corriente eléctrica. Si no es así, compruebe el funcionamiento de dicha toma con otro dispositivo eléctrico, como por ejemplo una bombilla. Asegúrese de que la toma en cuestión no esté controlada por un conmutador situado en su posición Off. Sustitución del Fusible En el caso de que otro dispositivo eléctrico conectado a la toma anterior funcione correctamente y el Indicador Luminoso de Puesta en Marcha del RA-971MKII no se active cuando éste es conectado a dicha toma, significa que es muy posible que el fusible de protección interno se haya fundido. Si usted cree que ha sucedido esto, contacte con su distribuidor autorizado de productos Rotel para que le proporcione uno nuevo y se lo instale adecuadamente. No Hay Sonido Compruebe la fuente de sonido para asegurarse de que su funcionamiento es el correcto. Asegúrese de que los cables que van desde la fuente de señal a las entradas del RA-971MKII estén conectados adecuadamente. Asegúrese de que el Selector de Escucha esté ajustado en la fuente adecuada. Compruebe todos los cables de conexión entre el RA-971MKII y las cajas acústicas. Español30 WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat niet nat wordt. Verwijder de kast niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoegd technicus! EEN LAATSTE WAARSCHUWING: Om het risico op elektrische schokken te voorkomen: laat het apparaat gesloten. Iedere reparatie dient door een gekwalificeerde technicus verricht te worden. Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren. De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind. Als het apparaat vuil wordt, stof het dan af met een zachte droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook. Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat niet op bed, sofa, plaid of andere onregelmatige oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan, zorg dan ook voor een ruimte boven de versterker van zo’n 10 cm. Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers. Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50 Hz. Het apparaat dient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke. Maatregelen dienen genomen te worden, die de aarding en polarisatie van het apparaat niet te niet doen. Gebruik vooral geen verlengsnoeren. De lichtnetkabel dient zo neergelegd te worden, dat er niet op getrapt kan worden of geklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos en daar waar de kabel het apparaat binnengaat. Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zijn. Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:

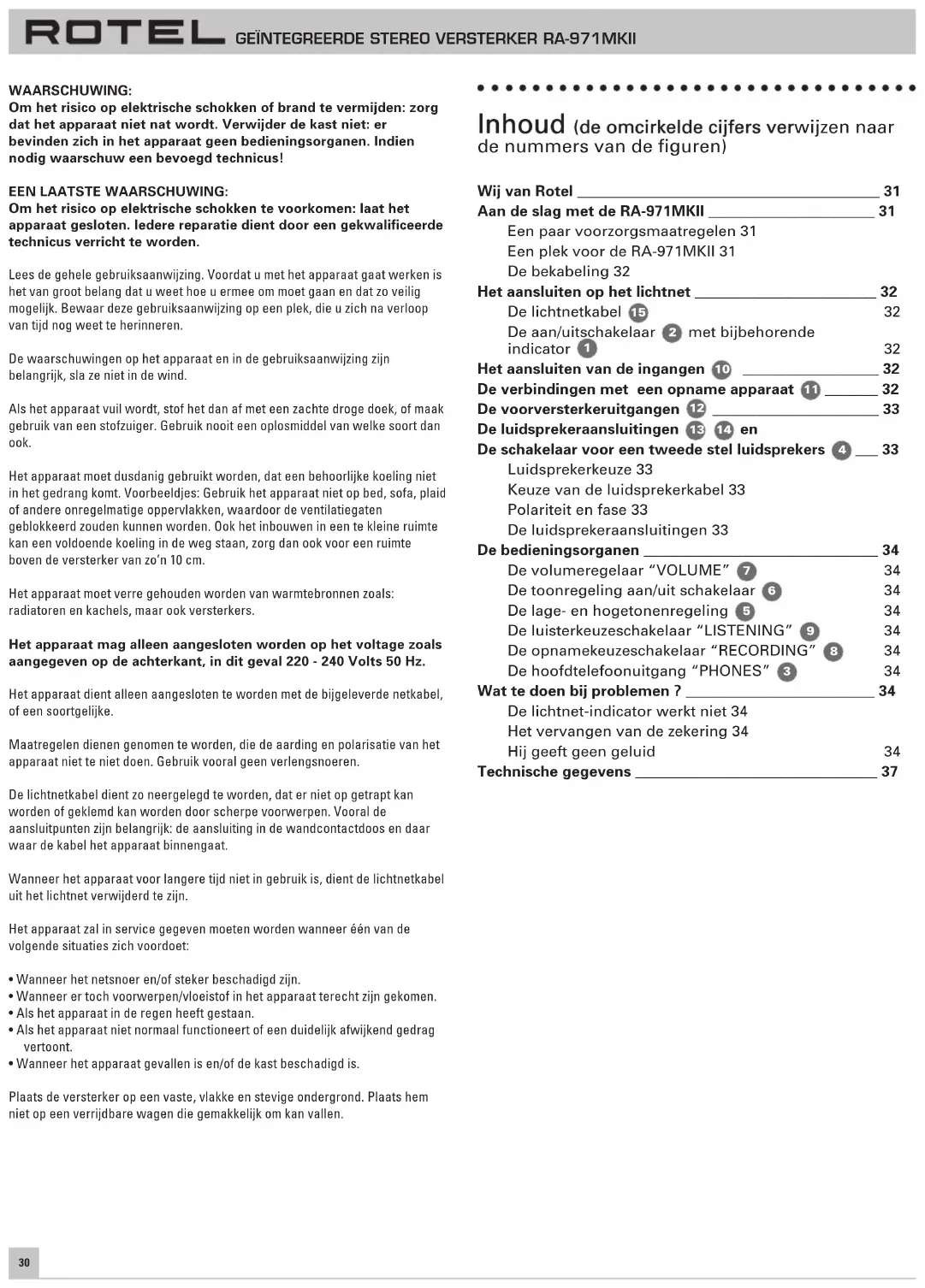

• Wanneer het netsnoer en/of steker beschadigd zijn.

• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn gekomen.

• Als het apparaat in de regen heeft gestaan.

• Als het apparaat niet normaal functioneert of een duidelijk afwijkend gedrag vertoont.

• Wanneer het apparaat gevallen is en/of de kast beschadigd is. Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem niet op een verrijdbare wagen die gemakkelijk om kan vallen. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Inhoud (de omcirkelde cijfers verwijzen naar de nummers van de figuren) Wij van Rotel ________________________________________ 31 Aan de slag met de RA-971MKII ______________________ 31 Een paar voorzorgsmaatregelen 31 Een plek voor de RA-971MKII 31 De bekabeling 32 Het aansluiten op het lichtnet ________________________ 32 De lichtnetkabel

De aan/uitschakelaar

met bijbehorende indicator

Het aansluiten van de ingangen

De verbindingen met een opname apparaat

De voorversterkeruitgangen

De luidsprekeraansluitingen

De schakelaar voor een tweede stel luidsprekers

___ 33 Luidsprekerkeuze 33 Keuze van de luidsprekerkabel 33 Polariteit en fase 33 De luidsprekeraansluitingen 33 De bedieningsorganen _______________________________ 34 De volumeregelaar “VOLUME”

De toonregeling aan/uit schakelaar

De luisterkeuzeschakelaar “LISTENING”

De opnamekeuzeschakelaar “RECORDING”

De hoofdtelefoonuitgang “PHONES”

Wat te doen bij problemen ? _________________________ 34 De lichtnet-indicator werkt niet 34 Het vervangen van de zekering 34 Hij geeft geen geluid 34 Technische gegevens ________________________________ 37

GEÏNTEGREERDE STEREO VERSTERKER RA-971MKII31

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Wij van Rotel Het is alweer meer dan 30 jaar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden wordt door iedere Rotelmedewerker gesteund. De technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw produkt dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vinden uit Duitsland en Engeland of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd. Onze goede reputatie werd gevestigd door honderden waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit naar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur. Door de aanschaf van dit produkt danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Aan de slag met de RA-971MKII Wij danken u voor de aankoop van onze RA-971MKII versterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze versterker ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn. De RA-971MKII is een topkwaliteit versterker met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal mogelijk te maken is de RA-971MKII uitgerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een speciaal voor Rotel ontworpen ringkerntransformator en z.g. “split-foil” condensatoren. Zij zorgen voor de energie die nodig is om aan alle eisen van het muzieksignaal te kunnen voldoen. Het is een kostbare manier van versterkers maken, maar het is dan ook voor een goede zaak: muziek

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integriteit van het signaal gewaarborgd blijft. Bij ongelijke signaalwegen krijgt u nl. een licht tijdsverschil tussen het linker en rechter kanaal, met alle vervelende gevolgen van dien. In de signaalweg op de PCB’s gebruiken wij uitsluitend metaalfilm-weerstanden en polystyreen- of polypropyleen condensatoren, want alle aspecten van dit ontwerp zijn maar met één doel voor ogen gemaakt: de natuurgetrouwe reproduktie van muziek. Bij dit alles hebben wij nog wat leuke dingen t.b.v. het bedieningsgemak toegevoegd. Zoals een gescheiden schakeling voor luisteren en opnemen. U kunt nu opnemen van de ene bron terwijl u luistert naar de andere. In zowel bediening als installatie is de RA-971MKII een recht toe recht aan ontwerp. Heeft u ervaring met andere apparatuur dan zal u dat spoedig ontdekken. De plugjes aansluiten, de steker in het stopcontact en genieten maar. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Een paar voorzorgsmaatregelen Toch wel belangrijk: Om onnodige schade aan uw installatie te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Controleer ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef daarbij met name aandacht aan de luidsprekerverbindingen. Vooral verloren draadjes tussen de zwarte en rode klemschroef kunnen disastreus uitwerken op het functioneren van uw versterker. Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de wijze waarop u de RA-971MKII in uw installatie moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio- installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Wanneer u van de ongelofelijk lange garantie van 5 jaar wilt genieten moet u wel even uw garantiebewijs invullen, door uw dealer laten afstempelen, één deel opsturen naar de importeur en uw deel goed bewaren bij de nota van uw leverancier. Een plek voor de RA-971MKII De plaats voor het apparaat moet vlak zijn, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan directe zonnestralen en sluit het niet op in een niet geventileerde ruimte. Wij raden u aan de RA-971MKII te gebruiken in een speciaal audiomeubel. Daarin kan hij op zijn eigen plank staan. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten uit de hi-fi keten. Goede audiomeubels zijn stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 in een muziekinstallatie. U zou het niet zeggen maar een meubel kan dus in goede en kwade zin uw installatie danig beïnvloeden. Vraag uw Rotel dealer om advies, hij weet er alles van!! Nederlands32 De bekabeling Hou de lichtnet-, digitale- en analoge signaalkabels uit elkaar. Dit vermindert de kans dat het lichtnet of de digitale informatie invloed kan uitoefenen op het analoge signaal. Ook het gebruik van hoge kwaliteits verbindingskabels voorkomt signaalvervuiling van buitenaf. Als het goed is weet uw onvolprezen Rotel leverancier hier alles van. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Het aansluiten op het lichtnet De lichtnetkabel

De RA-971MKII gebruikt nogal wat energie, daarom adviseren wij u het apparaat niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardig lichtnetfilter op het lichtnet. Check even of de groep waarop u uw hele installatie wilt aansluiten wel ruim genoeg gezekerd is. Trek nooit de steker uit de wandcontactdoos door aan het snoer te trekken. Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijkheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos, maar ook uw onvolprezen Rotel-dealer weet het ongetwijfeld. Extra informatie: Mocht u ooit moeten verhuizen naar een land met een ander voltage, dan is de versterker op dat andere voltage in te stellen. Doe deze operatie NIET zelf, maar laat hem verrichten door uw Rotel leverancier. Deze handelingen zijn voor een niet ingewijde niet van gevaar ontbloot. Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RA-971MKII) van het lichtnet te ontkoppelen. De aan/uitschakelaar

met bijbehorende indicator

Met het indrukken van de “STANDBY” toets op het front van de versterker, zet u het apparaat aan en gaat het lampje in de volumeregelaar branden. Nog een keer drukken brengt het apparaat weer in de stand-by functie: het lampje gaat weer uit. Zodra de RA-971MKII is aangesloten op het lichtnet zal het lampje bij “STANDBY” altijd aan zijn. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Het aansluiten van de ingangen

(zie figuur 2 voor het aansluiten) Achterop de versterker vindt u de bekende cinch aansluitingen. Extra informatie: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat. Alle ingangen van de RA-971MKII zijn lijnniveau ingangen. Daarop kunt u alle denkbare analoge bronnen zoals cd-spelers, audio- en video opnameapparatuur, audio- en video tuners etc. aansluiten. Wenst u een platenspeler op de RA-971MKII aan te sluiten dan moet u even bij uw leverancier te biecht gaan, u heeft dan namelijk een z.g. RIAA voorversterker nodig zoals b.v. onze RQ-970BX. “LEFT” en “RIGHT” staan uiteraard voor links en rechts, let u er wel op dat u dat, i.v.m. een correct stereobeeld, juist aansluit. Nogmaals wij adviseren u kabels van een beter type te gebruiken dan welke bij gemiddelde apparatuur standaard wordt bijgeleverd. Uw RA-971MKII leverancier weet vast welk soort wij bedoelen. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ De verbindingen met een opname apparaat

(zie figuur 2 voor het aansluiten) “TAPE 1” en “TAPE 2” zijn z.g. dubbelaansluitingen: twee voor opname en twee voor weergave en werken op lijnniveau. Ze zijn bedoeld voor het aansluiten van een cassettedeck. Ze kunnen natuurlijk voor alle soorten opname/weergave apparatuur gebruikt worden, zoals voor een hi-fi videorecorder, een minidiscrecorder etc. De “IN” aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het opname-apparaat. De “OUT” aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het opname-apparaat. Ook hier staan “LEFT” en “RIGHT” voor links en rechts, sluit dat correct aan en nogmaals: gebruik goed kabelmateriaal.

GEÏNTEGREERDE STEREO VERSTERKER RA-971MKII33

○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ De voorversterkeruitgangen

Achterop de RA-971MKII vindt u o.a. een stel voorversterker- uitgangen. Het signaal dat gekozen wordt middels de luisterkeuzeschakelaar “LISTENING”

staat op deze uitgangen. Ze kunnen gebruikt worden om een extra (eind)versterker op de RA-971MKII te kunnen aansluiten. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ De luidsprekeruitgangen

en de schakelaar voor een tweede stel luidsprekers

De RA-971MKII bezit twee stel luidsprekeruitgangen: één stel genaamd “DIRECT”

en één stel genaamd “REMOTE”

. De aansluitingen van het “directe” stel zijn regelrecht verbonden met de eindtrappen van de versterker, daardoor bent u verzekerd van een zo puur mogelijke weergave niet onderbroken door schakelaars e.d. Tengevolge van deze schakeling kunt u de hoofdluidsprekers dus niet uitschakelen. Luidsprekers aangesloten op de andere uitgangen kunnen in- en uitgeschakeld worden middels de “REMOTE”schakelaar

Extra informatie: Wilt u echt de mogelijkheid hebben om uw hoofdluidsprekers te kunnen aan- en uitschakelen (omdat u b.v. in alle rust voor de rest van de familie naar de hoofdtelefoon wenst te luisteren), dan zult u ze dus aan de “REMOTE”uitgang moeten aansluiten. Luidsprekerkeuze Als u slechts één stel luidsprekers op de RA-971MKII wilt aansluiten mag de impedantie van deze luidsprekers 4Ω zijn. Als u echter twee stel luidsprekers op de RA-971MKII wilt aansluiten mag de impedantie van iedere individuele luidspreker niet lager zijn dan 8Ω. Hoewel de opgegeven impedantie van de meeste luidsprekers verre van precies is, zal de RA-971MKII weinig problemen hebben met de meeste luidsprekers. Keuze van de luidsprekerkabel We kunnen het wel van de daken roepen: onderschat niet het belang van een goede luidsprekerverbinding. U kunt natuurlijk gewoon draad gebruiken, maar dat is zonde van uw kostbare aanschaf. Als u er niet zoveel aandacht aan wilt schenken koop dan in ieder geval kabel die zo dik mogelijk is. Uw versterker is echter meer waard: echte hoogwaardige luidsprekerkabel. Er zijn vele soorten en kwaliteiten, raadpleeg uw vakkundige Rotel leverancier, hij kan u van de juiste informatie over dit zeer belangrijke onderwerp voorzien. Polariteit en fase Zéér belangrijk: houdt u de fase in de gaten? Goed luidsprekerkabel is gemerkt hetzij met een tekst of met een kleur op een van de draden. Zorg dat de rode uitgang van de versterker ook met de rode of + van de luidspreker wordt verbonden. Er gaat niets stuk als u deze laatste handelingen verkeerd doet, maar de muziek gaat zo beroerd klinken! Mocht u toch nog twijfels hebben over de juiste polariteit, dan hoeft u de draden van maar één luidspreker te verwisselen. Hoe herkent u de juiste polariteit? Zet de twee luidsprekers met de fronten ongeveer 7,5cm. tegenover elkaar. Speel een stukje muziek met veel lage tonen (b.v. orgel). De verbinding met de meeste lage tonen-reproductie is de juiste. Hoe komt dat: bij aansluiting “in fase” versterken de luidsprekers elkaar, maar “uit fase” heffen ze elkaars geluid op. De luidsprekeraansluitingen Zorg ervoor dat bij het aansluiten van de luidsprekers alle componenten uit staan. Voor de de duidelijkheid is de RA-971MKII uitgerust met kleurgecodeerde luidsprekeraansluitingen. U kunt er uw luidsprekerkabel al dan niet met contactmateriaal op aansluiten. Als u uw luidsprekers zonder pluggen o.i.d. aansluit, stript u dan ongeveer 1,5cm. van de luidsprekerkabel en steek deze door de aansluiting nadat u de knop van de uitgang heeft losgedraaid en draai deze dan weer (GOED) vast. Zorg ervoor dat er geen losse draadjes uitsteken, deze kunnen sluiting veroorzaken. Gebruikt u de bekende vorkjes dan kunt u deze bevestigen achter de losgedraaide draaiknoppen. Draai ze weer goed, maar niet overdreven, vast. Herhaal deze handelingen voor alle vier de draden. Gebruikt u tegen de Europese regels toch luidsprekerpluggen dan kunt u die direct in het middengat van de aansluiting steken. Extra informatie: Controleer zorgvuldig of u bij het monteren van de luidsprekerbekabeling geen sluiting maakt. Uw versterker vindt sluiting heel vervelend. Nederlands34 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ De bedieningsorganen De volumeregelaar “VOLUME”

De volumeregelaar bestaat uit twee delen. De binnenknop bedient het rechterkanaal en de grotere buitenknop het linker. Ze zijn min of meer mechanisch aan elkaar gekoppeld zodat bij normaal gebruik de één met de ander meedraait. Draait u de regelaars naar rechts dan vermeerdert het geluidsniveau. U begrijpt wat er gebeurt als u naar links draait. U kunt de balans van het stereobeeld beïnvloeden door bij het verdraaien één van de twee knoppen vast te houden. Normaal gesproken is dat alleen maar nodig wanneer er onbalans is in het programmamateriaal. De toonregeling aan/uit schakelaar

Om een zo puur mogelijke weergave mogelijk te maken hebben we de toonregeling uitschakelbaar gemaakt. Wanneer de schakelaar “TONE” op “OFF” staat is dat het geval. Laat de schakelaat zo staan als u geen toonregeling nodig vindt. Zet deze schakelaar op “ON” wanneer u de toonbalans wenst te beïnvloeden d.m.v. één van de toonregelaars. De lage- en hogetonenregeling

Wanneer u de aan/uit schakelaar van de toonregeling op “ON” heeft staat kunt u d.m.v. de lage- en hogetonenregelaars de toonbalans beïnvloeden. Naar rechts draaien vanuit de middenstand vermeerdert het lage of hogetonen aandeel, naar links draaien vermindert het lage of hogetonen aandeel. Een goed samengestelde hi-fi installatie klinkt meestal het best zonder ingrijpen middels de toonregeling. Gebruik deze dan ook met mate. Wees vooral voorzichtig met het rechtsom draaien u kunt daarmee uw versterker en luidsprekers danig van streek maken! De luisterschakelaar “LISTENING”

Met de schakelaar “LISTENING” bepaalt u van welke bron het signaal naar de uitgang gaat ofte wel naar welke bron u gaat luisteren. De opname keuzeschakelaar “RECORDING”

Zet de opnamekeuzeschakelaar (“RECORDING”) op de bron waarvan u wenst op te nemen. De stand van de volumeregelaar en de toonregeling hebben geen invloed op de opname. Wanneer u van een opnameapparaat gebruikt maakt met een driekoppen functie, bent u instaat om tijdens het opnemen uw opname te beluisteren de z.g. “naband” controle. U doet dat door de luisterkeuzeschakelaar (“LISTENING”) op het opnemende apparaat te zetten b.v. “Tape 1”. Aangezien de opname keuzeschakelaar geen TAPE 2 positie heeft, moet u als u een opname wilt overschrijven ervoor zorgen dat de weergevende recorder is aangesloten op uitgang “TAPE 1”. Zet de opname keuzeschakelaar op “TAPE 1” en zorg ervoor dat de opnemende recorder is aangesloten op de uitgang van “TAPE 2”. De hoofdtelefoonuitgang

Voor het solitair genieten hebben wij de RA-971MKII uitgerust met een hoofdtelefoonaansluiting (“PHONES”) voor hoofdtelefoons uitgerust met een 6 mm plug. Bezit u er een met een 3.5 mm plug, dan heeft u een verloopsnoertje nodig. Uw leverancier heeft er vast een. Extra informatie: U zult ontdekken dat wanneer u uw hoofdtelefoon gebruikt de luidsprekers NIET uitgeschakeld worden. Zie voor dit probleem het hoofdstuk “Luidsprekeruitgangen etc.”. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Wat te doen bij problemen? Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmateriaal of een verkeerde stand van de knoppen/schakelaars. Controleer bij niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Heeft u b.v. last van brom, controleer dan of dat altijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem bij die bepaalde bron dus). Bent u echt niet instaat om geluid uit de RA-971MKII te krijgen, volgt u dan onderstaande suggesties: De lichtnetindicator werkt niet De lichtnet-indicator gaat branden zodra de RA-971MKII op het lichtnet is aangesloten en u het apparaaat heeft aangezet. Doet de indicator het niet, controleer dan de lichnetaansluiitng waarop de de RA-971MKII is aangesloten met een ander elektrisch apparaat, een schemerlamp o.i.d. Het vervangen van de zekering Ontdekt u met de schemerlampproef dat er wel degelijk spanning staat op de door u gebruikte wandcontactdoos en de lichtnet-indi- cator doet het nog steeds niet, dan kon de interne zekering van de RA-971MKII wel eens ter ziele zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren. Hij geeft geen geluid Het indicator-lampje brandt wel, maar u hoort nog steeds niets. Controleer dan of de verbindingen tussen de gekozen bron en de RA-971MKII o.k. is. Controleer of de luister keuzeschakelaar “LIS- TENING” in de juiste stand staat. Hoe is de kwaliteit van de verbindingen tussen de RA-971MKII en de luidsprekers? Na al deze controles moet ‘ie het doen. Zo niet: u weet uw steun en toeverlaat, uw Rotel leverancier, te vinden.
