Tipo di prodotto	Amplificatore stereo integrato
Marca	Rotel
Modello	RA-971MKII
Potenza di uscita	60 W per canale su 8 ohm (20-20000 Hz, DHT < 0,03%)
Distorsione armonica totale	< 0,03% a piena potenza, 1/2 potenza o 1 watt
Risposta in frequenza	10 Hz - 100 kHz (±3 dB)
Rapporto segnale/rumore	95 dB (ponderato A IHF)
Sensibilità di ingresso / Impedenza	160 mV / 33 kΩ
Impedenza minima dei diffusori	4 ohm (una coppia), 8 ohm (due coppie)
Alimentazione di rete	115 V o 230 V, 50/60 Hz (secondo versione)
Dimensioni (L x A x P)	Stimato: 430 x 120 x 370 mm
Peso	Stimato: 10 kg
Ingressi	6 ingressi linea (CD, Sintonizzatore, Tape 1/2, Aux, ecc.)
Uscite	2 coppie di diffusori (Direct e Remote), presa cuffia 6,35 mm, uscite preamplificatore
Correttori di tono	Grave e acuto, ±6 dB a 100 Hz / 10 kHz, bypassabile
Funzioni principali	Selettori indipendenti ascolto/registrazione, standby, selezione diffusori
Manutenzione	Pulizia secondo raccomandazioni del costruttore; non ostruire le aperture di ventilazione
Sicurezza	Scollegare prima di qualsiasi collegamento; non aprire (rischio di scossa elettrica); utilizzare una presa a muro adatta
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente; contattare un rivenditore autorizzato Rotel
Informazioni generali	Progettazione di alta gamma: trasformatore toroidale, condensatori slit-foil, circuiti simmetrici

Domande frequenti - RA971 MKII ROTEL

Qual è la potenza di uscita del RA-971MKII?

Il RA-971MKII eroga 60 watt per canale su 8 ohm, da 20 Hz a 20 kHz con una distorsione inferiore allo 0,03%.

Posso collegare un giradischi direttamente?

No, perché gli ingressi sono di livello linea. È necessario utilizzare un preamplificatore phono esterno, come il Rotel RQ-970BX.

Come collegare due coppie di diffusori?

Collegare la prima coppia ai morsetti Direct e la seconda ai morsetti Remote. Utilizzare il pulsante Remote sul pannello frontale per attivare/disattivare la seconda coppia. L'impedenza di ciascun diffusore deve essere di almeno 8 ohm.

Come utilizzare l'uscita preamplificatore?

Le uscite preamplificatore (contrassegnate Pre Out) forniscono permanentemente il segnale della sorgente selezionata. Possono essere collegate a un amplificatore di potenza o a un secondo amplificatore integrato.

Cosa fare se l'indicatore Power non si accende?

Verificare che l'interruttore Power sia in posizione ON, che il cavo di alimentazione sia correttamente collegato e che la presa a muro sia sotto tensione. Se il problema persiste, il fusibile interno deve essere sostituito da un professionista.

Come sostituire il fusibile?

La sostituzione del fusibile deve essere effettuata solo da un rivenditore autorizzato Rotel. Non tentare di aprirlo da soli.

Posso usare le cuffie con questo amplificatore?

Sì, la presa per cuffie è un Jack 6,35 mm stereo. Notare che collegare le cuffie non disattiva automaticamente l'audio dei diffusori; utilizzare il selettore diffusori per disattivarli se necessario.

Come disattivare l'audio dei diffusori?

Per disattivare l'audio, utilizzare il selettore diffusori sul pannello frontale. Se i diffusori sono collegati ai morsetti Remote, premere il pulsante Remote per disattivarli. Per i diffusori Direct non c'è interruzione; collegarli a Remote se si desidera poterli disattivare.

Che tipo di cavo per diffusori utilizzare?

Utilizzare un cavo a due conduttori di buona qualità. Una sezione più elevata migliora il suono, specialmente su lunghe distanze. Rispettare la polarità per una buona immagine stereo.

Qual è la sensibilità di ingresso?

La sensibilità di ingresso è di 160 mV per un'impedenza di 33 kΩ. Ciò consente di pilotare l'amplificatore con la maggior parte delle sorgenti di linea (CD, sintonizzatore, ecc.).

MANUALE UTENTE RA971 MKII ROTEL

Manuale di Istruzioni

Collegamenti d'ingresso

Collegamenti d'uscita del registraratore

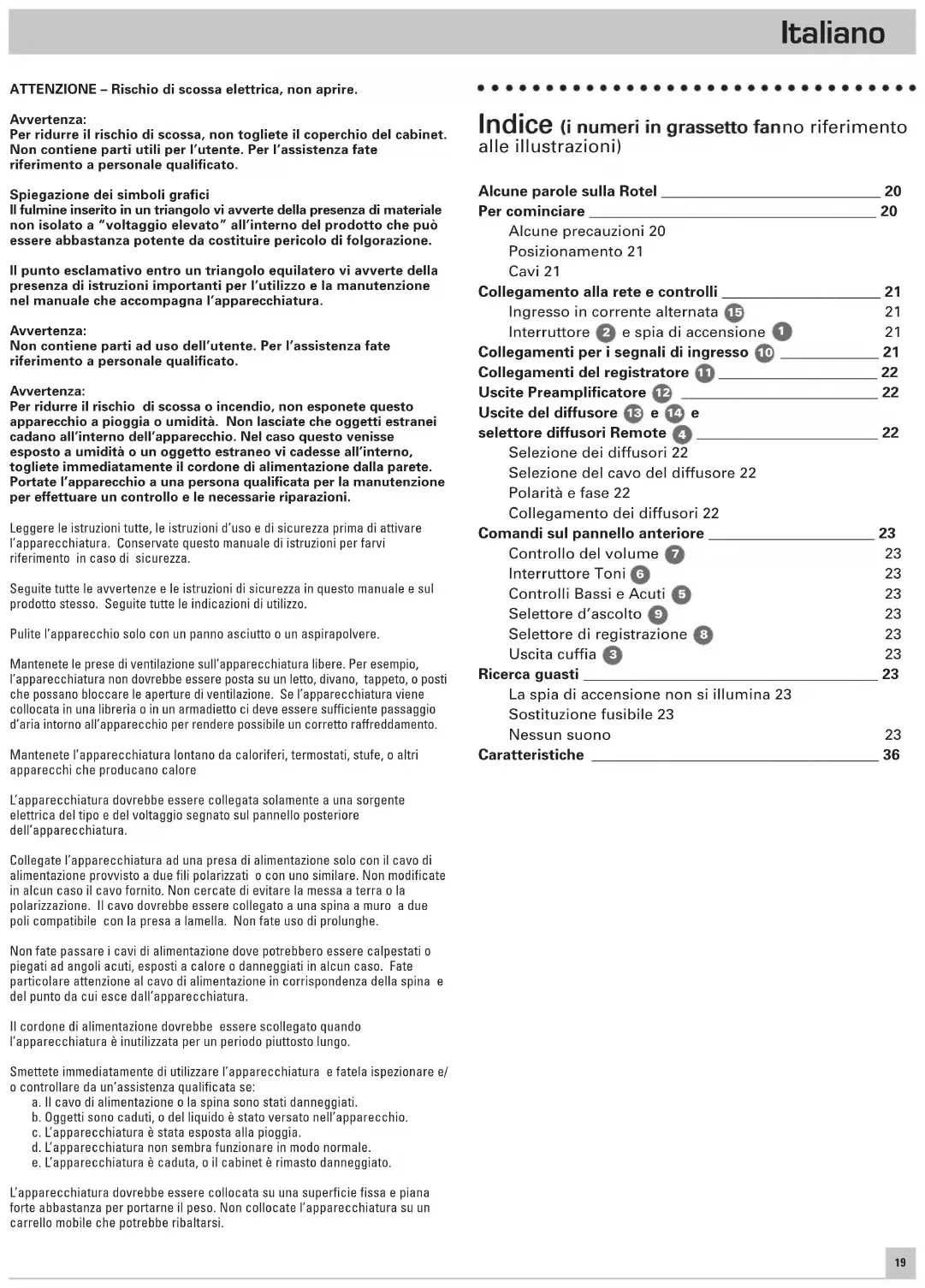

ATTENZIONE - Rischio di scossa elettrica, non aprire.

Avvertenza:

Per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato.

Spiegazione dei symboli grafici

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato a "voltaggio elevato" all'internalo del prodotto che cui quesseressabastanza potente da costituire pericolodi folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza diistruzioni importanti per l'utilizzo e la manutenzione nel manuale che accompaniesa l'apparecchiatura.

Avverenza:

Non contiene parti ad uso dell'utente. Per l'assistenza fate riferimento a personale qualificato.

Avverenza:

Per ridurre il rischio di scossa o incendio, non esponete quello apparecchio a pioggia o umidità. Non lasciate che oggetti estranei cadano all'interno dell'apparecchio. Nel caso quello venisse esposto a umidità o un oggettore estraneo vi cadesse all'interno, togliete immediamente il cordone di alimentazione alla parete. Portate l'apparecchio a una persona qualificata per la manutenzione per effettuire un controllo e le necessarie riparazioni.

Leggere le istruzioni tutte, le istruzioni d'uso e di sicurezza prima di attivare l'apparecchiatura. Conservate questo manuale di istruzioni per farvi riferimento in caso di sicurezza.

Seguite tutte le avventenze e le struzioni di sicurezza in quello manuale e sul prodotto stesso. Seguite tutte leindicazioni diutilizzo.

Pulite l'apparecchio solo con un panno asciutto o un aspirapolvere.

Mantenete le presi di ventilazione sull'apparecchiatura libere. Per esempio, l'apparecchiatura non dovrebbe essere posta su un letto, divano, tappeto, o posti che possano bloccare le apertura di ventilazione. Se l'apparecchiatura viene collocata in una libreria o in un armadietto ci deve essere sufficiente passaggio d'aria intorno all'apparecchio per rendere possibile un corretto raffreddamento.

Mantenetete l'apparecchiatura lontano da caloriferi, termostati, stufe, o altri apparecchi che producano calore

L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo e del voltaggio segnato sul pannello posteriori dell'apparecchiatura.

Collegate l'apparecchiatura ad una presa di alimentazione solo con il cavo di alimentazione provvisto a due fili polarizzati o con uno similare. Non modificate in alcun caso il cavo fornito. Non cercate di evitare la messa a terra o la polarizzazione. Il cavo dovrebbe essere collegato a una spina a muro a due poli compatibile con la presa a lamella. Non fate uso di prolunghe.

Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o piegati ad angoli acuti, esposti a calore o danneggiati in alcun caso. Fate particolare attenzione al cavo di alimentazione in corrispondenza della spina e del punto da cui esce dall'apparecchiatura.

Il cordone di alimentazione dovrebbe essere scollegato quando l'apparecchiatura è inutilizzata per un periodo piuttosto lungo.

Smettete immediamente di utilizzato l'apparecchiatura e fatela ispezionare e/ o controllare da un'assistenza qualificata se:

a. Il cavo di alimentazione o la spina sono stati danneggiati.
b. Oggetti sono caduti, o del liquido è stato versato nell'apparecchio.
c. L'apparecchiatura è stata esposta alla pioggia.
d. L'apparecchiatura non sembra funzionare in modo normale.
e. L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato.

L'apparecchiatura dovrebbe essere collocata su una superficie fissa e piana forte abbastanza per portarne il peso. Non collocate l'apparecchiatura su un carrello mobile che potrebbe ribaltarsi.

Indice (i numero in grassetto fanno riferimento alle illustrazioni)

Alcune parole sulla Rotel 20

Per cominciare 20

Alcune precauzioni 20

Posizionamento 21

Cavi 21

Collegamento alla rete e controli 21

Ingresso in corrente alternata 15 21

Interruttore 2 e spia di accensione 1 21

Collegamenti per i segnali di ingresso 10 21

Collegamenti del registraratore 11 22

Uscite Preamplificatore 12 22

Uscite del diffusore 13 e 14 e

selettore diffusori Remote 4 22

Selezione dei diffusori 22

Selezione del cavo del diffusore 22

Polarità e fase 22

Collegamento dei diffusori 22

Comandi sul pannello anteriore 23

Controllo del volume 23

Interrupttore Toni 6 23

Controlli Bassi e Acuti 5 23

Selettore d'ascolto 9 23

Selettore di registrazione 8 23

Uscita cuffia 3 23

Ricerca guasti 23

La spia di accensione non si illumina 23

Sostituzione fusibile 23

Nessun suono 23

36

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirre prodotti eccezionaliagli audiofilie e amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti proprio nella Rotel.

La fama di eccellenza della Rotel è stata guidagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confermano l'obiettivo della società - La ricerca di un appearecchio che via musica, affidabile e conveniente.

Vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per cominciare

Grazie per aver acquistato l'amplificatore stereo integrato Rotel RA-971MKII. Utilizzato in un impianto hi-fi di alta qualità vi garantirà numerousi anni di intrattenimento musicale.

L'RA-971MKII è un amplificatore versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per restituiirvi anni i minimi dettagli della vostra musica. L'RA-971MKII ha uno stadio di alimentazione altamente regolato che comprende un trasformatore toroidale specificamente progettato alla Rotel e appositi condensatori slit-foil. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RA-971MKII di riproduire i segnali audio più complessi. Questo tipo di progettto è più costoso da produrre ma è migliorie per la musica.

Abbiamo progettato le schede dei circuiti stampati (PCB) con Tracce a Circuito Simmetrico. Ciò garantisce che il tempo esatto della musica venga mantenegro e fedelmente riproduzione. La circuitazione dell'RA-971MKII contiene resistenze a film metallico e condensatori in polistirene o polipropilene che vengono utilizzati insezioni critiche sul percorso del segnale. Tutti gli aspetti di questo progettoto sono stati studiati con lo scopo finale di ottenere la più fedele riproduzione sonora.

L"RA 971MKII è dotato inoltre de selettori independenti per il segnale d'ingresso. Questi vi consentono di ascoltare una sorgente nelle ne registrate un'altra.

Inoltre, I'RA-971MKII ha parecchie caratteristiche che augmentano la suafacilitya operativa e la flessibilità della configurazione dell'impianto. Viene fornito un completo dato a distance che può pilotare diversi sintonizzatori Rotel e piastre di registrazione或者其他 al'RA-971MKII. E' dotato umsystema di ingresso/uscita del segnale con dato a distance a raggi infrarossi. Questa caratteristica,utilizzata in combinazione con i rivelatori e ripetitori a infrarossi Xantech™ marca Video Link™ (venduti separamente da installatori specializzati), consente all'RA-971MKII di captere i segnali del controllo a distance a infrarossi e di distribuirliagli altri componenti. Viene fornito un set di ponticelli per le connessioni preamp/amp che rende rapplice il collegamento di componenti esterni come i processor sonori surround. Il singolareistema di uscita per la Seconda Zona (quando utilizzato con un'alto amplificatore e diffusori) permette all'RA-971MKII di sonorizzare un'altra parte della vostra casa. Potete persino ascoltare una sorgente sonora diversa da quella della stanza principale.

L'installazione dell'RA-971MKII e il suo funzionamento sono simplici. Se avete più esperienza con altri sistemi stereo, non dovreste incontrare alcuna difficoltà. Collegate semplicamente i componenti abbinati e ascoltate la musica.

Alcune precauzioni

Avvertenza: Per evitare potenziali danni al vincro impianto, spegnete tutti i componenti dell'impianto quando collegate o scollegate i diffusori o qualsiasi componente connesso. Non riaccendete l'impianto fino a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci fili sciolti che potrebbero fare contatto con i cavi dell'alto diffusore o con lo chassis dell'amplificatore.

Leggete attentamente Anything manuale. Oltre alle istruzioni relative all'installazione dell'RA-971MKII fornisce indicazioni generali che vi aiuteranno a ottenerere prestazioni ottimali dal vosto impianto. Vi preghiamo di contattare il vosto rivenditore autorizzato Rotel per qualsiasi domanda. Inoltre tutti nei alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.

Conservate l'imballaggio dell'RA-971MKII e tutto il materiale di imballaggio interno per un uso futuro. Trasportare o spedire l'RA-971MKII in un imballo non originale potrebbe danneggiare il.vostro amplificatore.

Compilate e INViate la carta di registrazione allegata all'RA-971MKII. Assicuratve ani che conservare la ricevuta della vendita originale. E' il vosto migliorare documento per la data di acquisto di cui avrete bisogno agli volta sua necessario il servizio di garanzia.

Posizionamento

Come tutti i componenti audio che utilizzato segnali a basso livello, l'RA-971MKII più essere condizionato dal suo ambiente. Non appoggiate l'RA-971MKII sopra un amplificatore di potenza. Questo ridurra al minimo il surriscaldamento e le possibili interferenze o disturbi.

L'RA-971MKII produce calorie durante il suo funzionamento. Le alette di raffreddamento e le aperture di ventilazione dell'amplificatore sono progettate per dissipare quello calorie. Le fissure di ventilazione nella parte superiore devono restare aperte. Ci dovrebbero essere 10cm di spazio intorno al telaio e un ragionevole flusso di aria nell'area di installation, per evitare che l'apparecchio si surriscaldi.

Quando scegliete una collocazione tenete presente il peso dell'amplificatore. Assicuratevi che lo scaffale o il cabinet possano sostenere il notevole peso. Vi raccommandiamo di installerarlo in mobili progettati per accogliere componenti audio. Tali mobili apposti sono progettati per ridurre o perfino eliminare le vibrazioni che possono influenzare negativamente la qualità sonora. Chiedete consiglio al vincro rivenditore autorizzato Rotel hi-fi circa l'arredamento dedicato e una corretta installmente dei componenti audio.

Cavi

Durante l'installazione fate attenzione a mantenere separati i cordoni di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard. Questo ridurra la possibilità di un'interferenza e disturbo fra i cordoni di alimentazione o i cavi digitali. Utilizzando cavi schermati di alta qualità contribuiroanche a evitare che disturbo o interferenza riducano la qualità sonora del vostro impianto. Se avete domande contattate il vostrozivenditore autorizzato Rotel per un consiglio sul migliorere cavo per il vostro impianto.

Collegamento alla rete e controli

Ingresso in corrente alternata 16

A causa della sua potenza relativamente elevata l'RA-971MKII impiega una notevole quantità di corrente. Pertanto l'RA-971MKII sarebbe meglio fosse collegato in genere direttamente a una presa a muro polarizzata a due poli. Non usate una prolunga. Una robusta ciabatta a prese multiple più pilotare la corrente richiesta dall'RA-971MKII e dagli altri componenti collegati addessa.

Note: Non collegate il cordone di alimentazione di un amplificatore di potenza alle uscite di alimentazione ausiliarie sull'RA-971MKII. Gli amplificatori di potenza spesso necessitano maggiore alimentazione di quale che queste uscite possano fornire.

Il vostro RA-971MKII è gli stato predisporto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (o 115 volt o 230 volt con una frequenza di linea di o 50Hz o 60Hz ). La configurazione di linea di corrente alternata è indicata su un adesivo sul pannello anteriore.

Note: Nel caso dovesto trasportare il vostro RA-971MKII in un altri paese è possibile riconfigurare l'amplificatore per un utilizzo su una diversa linea di voltaggio. Non cercate di provedere a但这a conversione da soli. Apriere il cabinet dell'RA-971MKII vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni.

Se vi assentate da casa per un lungo periodo, come una vacanza di un mese, è consigliabile staccare il vosto amplificatore alla rete (così come per gli altri componenti audio e video) durante la vostra assenza.

Spia di alimentazione ① e Interruttore di accensione ②

La spia dell'interruttore di accensione sopra il pulsante Standby è sempre accesa quando l'RA-971MKII è collegato a un'uscita in corrente alternata "attiva". Quando viene premuto l'interruttore di accensione/standby l'RA-971MKII si attiva e il LED del controllo volume si illumina. Premendo nuovamente l'interruttore Standby l'RA-971MKII entrera in modalità "standby" e il LED del controllo volume si spegne.

Collegamenti del segnale in ingressso 10

(vedi figura 1 per le illustrazioni dei collegamenti in ingresso) L'RA-971MKII ha connettori di ingresso convenzionali del tipo RCA, il tipo che si trova su quasi tutti gli appearechi audio.

Note: per evitare rumori forti che non sarebbero apprezzati ne da voi ne dai diffusori, assicuratevi che l'impianto sia spento quando effettuate qualsiasi collegamento di segnale.

Tutti gli ingressi dell'RA-971MKII sono ingressi di livello di linea. Servono per collegare componenti come ilettori CD, i registratori a cassetta video HiFi o NICAM, i sintonizzatori per l'audio o il video, ilettori Laser Disc o l'uscita analogica da unlettore CD ROM. Se desiderate utilizzato un giradischi con I'RA-971MKII, è necessario utilizzato an equalizzatore esterno come I'RQ-970BX.

I canali destro e sinistro sono chiaramente etichettati e dovrebbero essere collegati ai canali corrispondenti del componente di sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi Utilizzate cavi RCA di alta qualità per collegare componenti di sorgente in ingresso all'RA-971MKII. Chiedete al vostro rivenditore autorizzato Rotel per avere un consiglio sui cavi.

Collegamenti del registraratore 1

(Vedi figura 2 per l'illustrazione del collegamento al registratore)
Gli ingressi e le uscite Tape 1 e Tape 2 sono essere collegate a qualsiassi apparentecchio di registrazione/riproduzione che accetti segnali standard di ingresso e di uscita di livello linea analogici. Generalmente si trattare di un registratore a cassetta convenzione.

Quando collegate un registraratore all'RA-971MKII ricordate che le uscite del registraratore devono essere collegate agli ingressi tape dell'RA-971MKII. Allo stesso modo le uscite tape dell'RA-971MKII devono essere collegateagli ingressi del registraratore.Come per altre sorgenti assicuratve di collegare i canali destro e sinistro digni appearechio al giusto canale sui componenti in abbinamento. Utilizzate cavi di collegamento di alta qualita per evitare una perdita della qualità sonora.

Uscite per il preamplificatore 12

L'18A-971NkII e doxtato di unica coppiia di uscite per il preamplificatore. Il segnale alla sorgente selezionata con il Selettore d'Ascolto è sempre disponibile da queste uscite. Generalmente queste uscite sono utilizzate per fornire un segnale ad un'alto amplificatore integrato o finale di potenza, che viene utilizzato per pilotare una seconda coppiia di diffusori.

Uscite dei diffusori 13 14 ed selettore diffusori "Remote" 4

L'RA 971111 ha due coppie di uscite per diffusori, indicate con"Direct" 13 e "Remote" 14. Le uscite Direct sono direttamente collegate al circuito d'uscita dell'amplificatore - non ci sono deviazioni nel percorso del segnale. Questo garantisce la più elevata trasparenza del suono. Le uscite Remote 4 sono controllate dal Selettore per i diffusori Remote sul pannello anteriore. I diffusori collegati alle uscite "Direct" sono sempre attivi. I diffusori collegati alle uscite Remote" saranno attivati solo quando viene premuto il selettore Remote".

Note: Nel caso voleste disattivare i diffusori, come ad esempio per ascoltare in cuffia, dovreste collegare i diffusori ai terminali "Remote". Questo vi consentire di controllare i diffusori con l'interruttore "Remote".

Selezione dei diffusori

Se solo una coppia di diffusori verrà utilizzata in un qualsiasi momento, i diffusori potrebbero avere una Bassa impedenza fino a 4 ohm. Se entrambé le coppie di diffusori "A" e "B" sono attive contemporaneamente il diffusore dovrebbe avere un'impedenza fino a 8 ohm. I valori di impedenza dei diffusori non sono affatto precisi. In pratica, pochissimi diffusori rappresentanno un problema per l'RA-971MKII. Chiedete al vostro rivenditore autorizzato Rotel se avete dei quesiti.

Scelta dei cavi

Utilizzate cavi a due conduttori isolati per collegare l'RA-971MKII ai diffusori. Le dimensioni e la qualità dei cavi possono avere effetti udibili sulle performance delsystema. I cavi standard vanno bene ma possono dare un'uscita più bassa o una risposta limitata in gamma Bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le migliorari prestazioni, potete prendere in considerazione cavi speciali di alta qualità. Il vincro rivenditore Rotel vi può aiutare nella scelta.

Polarita' e fase

La polarità - l'orientamento positivo/negative dei collegamenti - per il collegamento di anni diffusore e amplificatore deve essere rispetto alla affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentallymente invertita, il basso sare debole e l'imagine stereo scadente. Tutti i cavi sono segnati affinché si possano identificare i due conduttori. Vi sono più esessere scanalature o una striscia sull'isolante di un conduttore. Il cavò cui ave un'isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità POSSONO più essete stampate sull'isolante. Identificare i conduttori positivo e negativo e che la polarità venga rispetto alla nei collegamenti tra l'amplificatore e i diffusori.

Collegamento dei diffusori

Spegnete tutti i componenti del sistema prima di collegare i diffusori. L'RA-971MKII ha due coppie di connettori colorati sul pannello posteriore (ad eccezione dei paesi della Comunità Europea dove non sono consentiti). Questi connettori accettano cavi spellati, forcelle, o doppi connettori a banana.

Portare il cavo dall'RA-971MKII ai diffusori. Lasciatelo lento in modo da poter muovere i componenti abbastanza da consentire l'accesso ai connettori dei diffusori.

Seutilizzate i doppi connettori a banana, collegateli ai cavi ed inserteti nella parte posteriore dei connettori dell' amplificatore. Gli anelli dei connettori dovrebbero essere avvitati in tutti i casi (in senso orario).

Se state utilizzato connettori a forcella, collegateli ai cavi. Se state collegando cavi Spellati direttamente ai connettori, separate i conduttori dei cavi e strappate indietro l'isolante dall'estemita di agli conduttore. Fate attenzione a non tagliare l'intreccio dei fili. Svitate (in senso antiorario) gli anelli dei connettori. Posizione la

forcella attorno al perno del connettore o inserte il filo avvolto nel foro del perno. Avvitate gli anelli in senso orario per serrare la forcella o il filo.

NOTA:Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti

Comandi del pannello anteriore

Controllo del volume 7

Il controlo del volume è dotato adesso di due comandi separati. La manopola interna più piccola controlling il canale destro, quella esterna più grande il sinistro. Le manopole del controllo sono collegate da una frizione in modo tale che le due manopole funzionino assiem. Girate i controllingi in senso orario per augmentare il volume, o in senso antiorario per diminuirlo.

Interruttore dei toni 6

Quando l'interruttore dei toni è in posizione "Off" il circuito di controllo dei bassi e degli acuti (Controllo toni)iene escludo per garantire la più elevata integrità del segnale. Lasciate l'interruttore dei toni in posizione "Off" fino a quando non volete utilizzato il Controllo Toni. Posizionate l'interruttore in posizione "On" per regolare il Controllo Toni.

Controllo dei Bassi e degli Acuti 5

Quando l'interruttore dei toni è in posizione "On" ruotando i controli dei bassi e degli acuti si regola il bilanciamento tonale del suono. Ruotate i controli in senso orario per augmentare l'uscita dei bassi o degli acuti. Ruotate i controli in senso antiorario per diminuire l'uscita dei bassi o degli acuti.

Unsystema hi-fi di elevate prestazioni produce un suono estremamente naturale perché alcuna regolazione dei controlli di tono. Utilizzate raramente questi controlli.. Fate particolare attenzione, quando ruotate i controlli in senso orario. Questo aumenta la potenza d'uscita in gamma Bassa o acuta, augmentando il carico sui diffusori e sull'amplificatore.

Selettore d'ascolto 9

Il Selettore d'Ascolto controllinga quale dei segnali d'ingresso è diretto alle uscite principali e sull'amplificatore di potenza - o più semplicitamente quale sorgente state ascoltando.

Selettore di registrazione 8

Il selettore di registrazione controlsa quale dei segnali d'ingresso è diretto alle uscite di registrazione. Quando non state registrando, il selettore di registrazione dovrebbe essereosto in posizione OFF per ridurre al minimo la possibilità di interferenza da parte di altre componenti nell'impianto.

Il fatto di averere un selettore di registrazione e di ascolto separato aggiuunge un notevole grado di flessibilità al modo in cui I'RA-971MKII più essere utilizzato. Per esempio, regolando il selettore di registrazione sul CD e il selettore di ascolto sul sintonizzatore potreste registrar un CD su un nastro nelle ascoltate il sintonizzatore.

Non vi è una posizione Tape 2 sul Selettore di Registrazione. Di segnata, se desiderate duplicare una registrazione da un registrarato ad un'alto, la sorgente deve essere collegata all'ingresso Tape 1. Collegate l'unità che registra il segnale all'uscita Tape 2.

Uscita cuffia 3

L'uscita cuffia vi permette di collegare una cuffia per un ascolto in privato. Questa uscita ospita una spina standard stereo da 1/4'' . Se la vostra cuffia è dotata di un altro tipo di spina, come un mini jack da 1/8'' , avrete bisogno di un adattatore. Contattate il vosto rivenditore autorizzato Rotel, per acquistare l'adattatore appropriato. Nota: inserendo la cuffia non si elimina l'uscita del segnale. L'amplificatore continuera a ricevere il segnale e i diffusori continueranno a suonare.

Ricerca dei guasti

Nei sistemi audio multi problemi derivano da collegamenti errati o inadequate regolazioni dei controlli. Se vi si pone un problema, isolate l'area critica, verificate le regolazioni dei controlli, determinare la causa del problema e operare i necessari cambiamenti. Se non siete in grado di far funzionare I'RA-971MKII fate riferimento ai suggerimenti per le condizioni che seguono:

La spia di accensione non si illumina

La spia di standby dovrebbe illuminarsi agli volta che I'RA-971MKII è collegato alla presa di alimentazione nel muro. Se non si accende controllate la presa di alimentazione con un altre apparecchio elettrico, come una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interruptatore che è stato disattivato.

Sostituzione del fusibile

Se un'alto apparecchio elettrico funzione una volta collegato alla presa di alimentazione, e la spia di accensione continua a non illuminarsi, significa che potrebbe esseri bruciato il fusibile di alimentazione interno. Se ritenete che ciò sia.Successo, contattate il vostro rivenditore Rotel per la sostituzione del fusibile.

Nessun suono

Controlla la sorgente di segnale se sta funzionando correttamente. Assicuratevi che i cavi alla sorgente di segnaleagli ingressi dell'RA 971MKII siano collegati correttamente. Controllate che il selettore d'ascolto sua posizionato sull'ingresso corretto.Controllate il funzionamento del finale di potenza. Controllate tutti i cablaggi tra I'RA-971MKII e i diffusori.

ADVERTENCIA:

Potenza d'uscita continua

(20-20kHz, <0.03% su 8 ohm)

Distorsione armonica totale

(20Hz-20kHz)

Distorsione di intermodulazione (60 Hz : 7 kHz, 4:1) <0.03%

Risposta in frequenza - tutti gli ingressi

Fattore di smorzamento (20 - 20,000Hz, 8 ohm)

Impedenza/sensibilità d'ingresso

Sovraccarico di ingresso

Impedenza d'uscita del preamplificatore

Controlli di tono - Bass/Treble

Rapporto segnale/disturbo

Alimentazione

versione Americana

versione Europea 230 Volt, 50 Hz

Assorbimento

Dimensioni (LxAxP)

Peso (netto)

60 watt per canale

<0.03%

10Hz-100Hz,±3dB

150

160mV/33kOhm

5V

1V/470 ohms

±6dB a 100 Hz/10kHz

95 dB

300 Watt

440 × 92 × 347 mm

6.5 Kg.

Tutte le caratteristiche sono corrette al momento della pubblicazione.

Rotel si riserva il diritto di apportare qualsiasi cambiamento sono alcun preavviso.
