Produkttyp	Integrierter Stereo-Verstärker
Marke	Rotel
Modell	RA-971MKII
Ausgangsleistung	60 W pro Kanal an 8 Ohm (20-20000 Hz, Klirrfaktor < 0,03%)
Gesamtklirrfaktor	< 0,03% bei Vollleistung, halber Leistung oder 1 Watt
Frequenzgang	10 Hz - 100 kHz (±3 dB)
Signal-Rausch-Abstand	95 dB (A-bewertet IHF)
Eingangsempfindlichkeit / Impedanz	160 mV / 33 kΩ
Minimale Lautsprecherimpedanz	4 Ohm (ein Paar), 8 Ohm (zwei Paare)
Netzspannung	115 V oder 230 V, 50/60 Hz (je nach Version)
Abmessungen (B x H x T)	Geschätzt: 430 x 120 x 370 mm
Gewicht	Geschätzt: 10 kg
Eingänge	6 Line-Eingänge (CD, Tuner, Tape 1/2, Aux, usw.)
Ausgänge	2 Lautsprecherpaare (Direct und Remote), 6,35-mm-Kopfhöreranschluss, Vorverstärkerausgänge
Klangregelung	Bass und Höhen, ±6 dB bei 100 Hz / 10 kHz, überbrückbar
Hauptfunktionen	Unabhängige Hören/Aufnahme-Wahlschalter, Standby, Lautsprecherauswahl
Wartung	Reinigung gemäß Herstellerempfehlungen; Lüftungsschlitze nicht blockieren
Sicherheit	Vor dem Anschließen Netzstecker ziehen; Nicht öffnen (Stromschlaggefahr); Geeignete Steckdose verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Wenden Sie sich an einen autorisierten Rotel-Händler
Allgemeine Informationen	Hochwertiges Design: Ringkerntransformator, Slit-Foil-Kondensatoren, symmetrische Schaltungen

Häufig gestellte Fragen - RA971 MKII ROTEL

Wie hoch ist die Ausgangsleistung des RA-971MKII?

Der RA-971MKII liefert 60 Watt pro Kanal an 8 Ohm, von 20 Hz bis 20 kHz mit einem Klirrfaktor unter 0,03 %.

Kann ich direkt einen Plattenspieler anschließen?

Nein, da die Eingänge Line-Pegel haben. Sie benötigen einen externen Phono-Vorverstärker wie den Rotel RQ-970BX.

Wie schließe ich zwei Lautsprecherpaare an?

Schließen Sie das erste Paar an die Direct-Klemmen und das zweite an die Remote-Klemmen an. Verwenden Sie die Remote-Taste auf der Frontplatte, um das zweite Paar ein-/auszuschalten. Die Impedanz jedes Lautsprechers muss mindestens 8 Ohm betragen.

Wie verwende ich den Vorverstärkerausgang?

Die Vorverstärkerausgänge (gekennzeichnet als Pre Out) geben permanent das Signal der ausgewählten Quelle aus. Sie können an eine Endstufe oder einen zweiten integrierten Verstärker angeschlossen werden.

Was tun, wenn die Power-Anzeige nicht leuchtet?

Überprüfen Sie, ob der Netzschalter auf ON steht, das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Wenn das Problem weiterhin besteht, muss die interne Sicherung von einem Fachmann ausgetauscht werden.

Wie tausche ich die Sicherung aus?

Der Sicherungswechsel darf nur von einem autorisierten Rotel-Händler durchgeführt werden. Versuchen Sie nicht, das Gerät selbst zu öffnen.

Kann ich einen Kopfhörer mit diesem Verstärker verwenden?

Ja, der Kopfhöreranschluss ist eine 6,35-mm-Stereo-Klinke. Beachten Sie, dass das Anschließen eines Kopfhörers den Ton der Lautsprecher nicht automatisch stummschaltet; verwenden Sie gegebenenfalls den Lautsprecherwahlschalter, um sie zu deaktivieren.

Wie schalte ich die Lautsprecher stumm?

Um den Ton stummzuschalten, verwenden Sie den Lautsprecherwahlschalter auf der Frontplatte. Wenn die Lautsprecher an den Remote-Klemmen angeschlossen sind, drücken Sie die Remote-Taste, um sie stummzuschalten. Für Direct-Lautsprecher gibt es keine Stummschaltung; schließen Sie sie an Remote an, wenn Sie sie deaktivieren möchten.

Welches Lautsprecherkabel sollte ich verwenden?

Verwenden Sie hochwertiges zweiadriges Kabel. Ein größerer Querschnitt verbessert den Klang, besonders bei langen Strecken. Achten Sie auf die Polarität für ein gutes Stereobild.

Wie hoch ist die Eingangsempfindlichkeit?

Die Eingangsempfindlichkeit beträgt 160 mV bei einer Impedanz von 33 kΩ. Damit kann der Verstärker mit den meisten Line-Quellen (CD, Tuner usw.) angesteuert werden.

BEDIENUNGSANLEITUNG RA971 MKII ROTEL

STEREO-VOLLVERSTÄRKER

AMPLIFICATORE INTEGRATO

AMPLIFICADOR INTEGRADO ESTEREOFONICO

GEINTEGREERDE STEREO VERSTERKER

Owner's Manual

Bedienelemente und Anschlusses

Anschlu eines CD-Players und Recorders; Anschlu von Lautsprechern an die DIRECT-SPEAKER-Ausgange

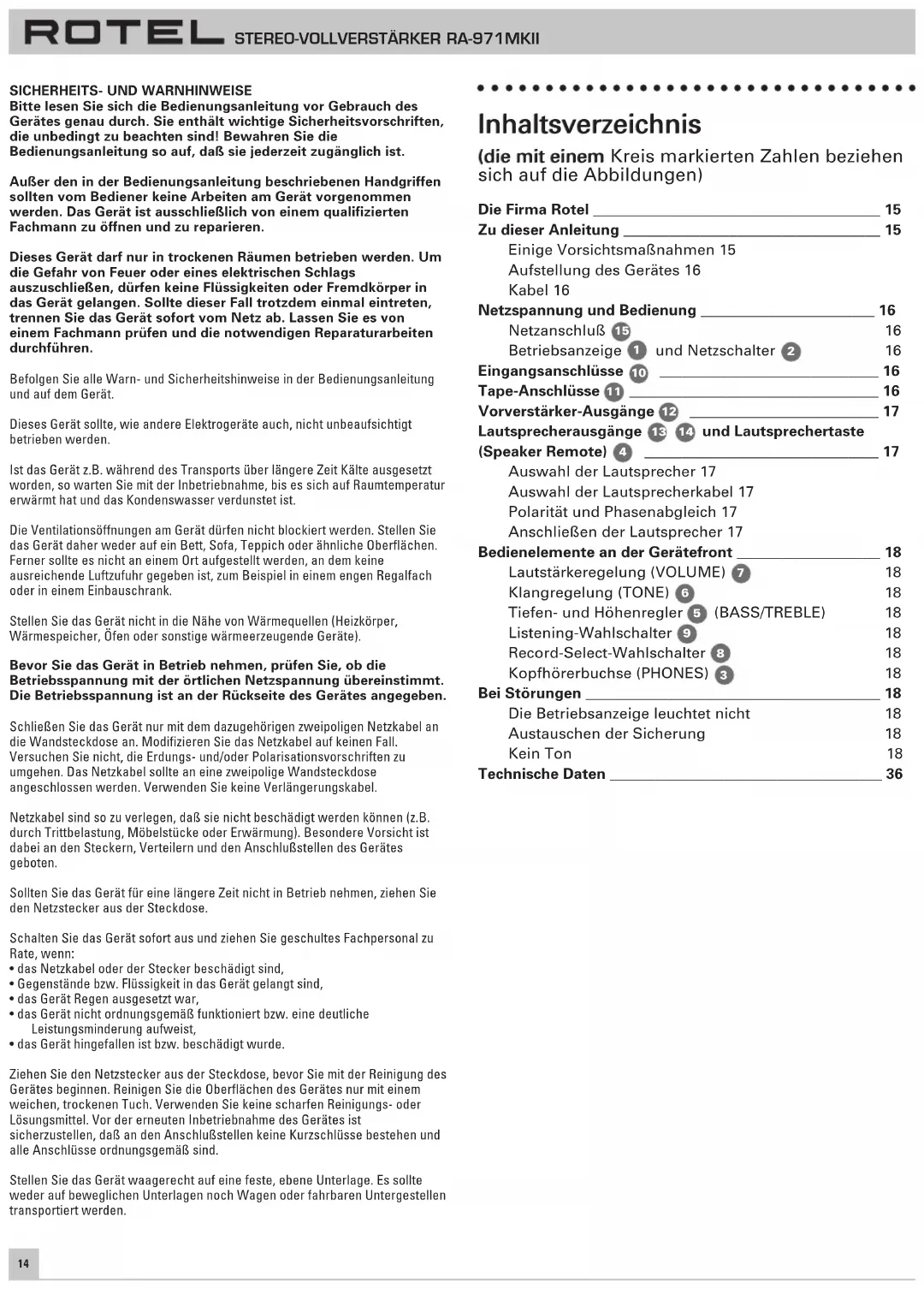

SICHERHEITS- UND WARNHINWEISE

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschrieben Handgriffen sollenn vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Soltte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prufen und die notwendigen Reparaturarbeiten durchführren.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Die Ventilationsöffnungen am Gerät)dürfen nicht blockiert werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollen es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzuführ gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel soll eine einezwiepolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlagen, daß sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärnung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenden Tuch. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

(die mit einem Kreis markierten Zahlen beziehensich auf die Abbildungen)

Die Firma Rotel 15

Zudieser Anleitung 15

Einige Vorsichtsmaßnahmen 15

Aufstellung des Gerätes 16

Kabel 16

Netzspannung und Bedienung 16

Netzanschluß 15 16

Betriebsanzeige 1 und Netzschalter 2 16

Eingangsanschlüsse 10 16

Tape-Anschlisse 16

Vorversteller-Ausgabe 12 17

Lautsprecherausgabe 13 14 und Lautsprechertaste

(Speaker Remote) 4 17

AuswahlderLaatsprecher17

AuswahlderLaatsprecherkabel17

Polarität und Phasenabgleich 17

Anschlieben der Laatsprecher 17

Bedienelemente an der Gerätefront 18

Lautstärkeregelung (VOLUME) 18

Klangregelung (TONE) 6 18

Tiefen- und Hohenregler 5 (BASS/TREBLE) 18

Listening-Wahlschalter 9 18

Record-Select-Wahlschalter 8 18

Kopfhorerbuchse (PHONES) 3 18

Bei Störungen 18

Die Betriebsanzeige leuchtet nicht 18

Austauschen der Sicherung 18

Kein Ton 18

Technische Daten 36

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellungen verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges Gerät an und optimieren es klanglich, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermaert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Muskalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zudieser Anleitung

Wir danken Ihnen, daß Sie sich für den Rotel-Stereo-Vollversteller RA-971MKII entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audio-System eingesetzt werden.

Der RA-971MKII überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von AusstattungsmerkmaLEN ausgestattet. Bei der Entwicklung des RA-971MKII wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugegeben. Der RA-971MKII überzeugt mit einem großzügig dimensionierten Netzteil mit Ringkerntransformer und Slit-FOil-Siebkondensatoren. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollversteller ermögen, die anspruchsvollsten Musiksignale zu verarbeiten.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanalen zu verhindern. Auf der Platine werden Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

Dank der separaten Record-Select- und Listening-Wahlschalter ist es mit diesen Vollversteller möglich, beispisseweise eine CD auf Cassette zu überspielenden und gleichzeitig Musik von einer anderen Quelle zu horen.

Der RA-971MKII ist einfach zu installieren und zu bedienen.
Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an (siehe Anschlußdiagramm am Anfang dieser Bedienungsanleitung).

Einige Vorsichtsmaßnahmen

WARNHINWEISE: Um einer Beschädigung des Systems vorzubeugen, sollenen ALLE Systemkomponenten beim Verkabeln und Anschlieben generell abgeschaltet sein.

Schalten Sie die Geräte erst wieder an, wenn alle Verbindungen ordnungsgemäß hergestellt wurden. Achten Sie darauf besonders auf die Lautspracherkabel. Die blanken Kabelenden müssen vollständig an den Polklemmen untergebracht sein, damit das Berühren benachbarter Drahte oder des Verstärkergebnisses ausgeschlossen ist.

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme genau durch. Neben grundsatzlichen Installations- und Bedienungshinweisen (itte beachten Siue auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Siie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RA-971MKII für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollverständrakers in einer anderen als der Originalverpackung kann zu erhoblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihr hem Vollversteller beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das fur Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch behmen.

Aufstellung des Gerätes

Wie bei denen anderen Audiokomponenten auch, kann die Signalqualität des RA-971MKII durch andere Geräte beeinträchtigt werden. Stellen Sie den RA-971MKII nicht auf ein anderes Gerät. Ferner sollen den Sie die Audio-Signalkabel nicht in der Nähe der Netzkabel verlegen. So verhindern Sie Brummen bzw. Interferenzen.

Der RA-971MKII erwart sich während des normalen Betriebs. Die entstehende Wärme kann unter normalen Bedingungen über die Ventilationsöffnungen an der Geräte Oberseite abgeführt werden. Vermeiden Sie es dazu, Gegenstände auf dem Vollversteller zu plazieren. Um das Gehäuse muß ein Freiraum von 10 cm und am Aufstellungsourt eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Verstärkers vorzubeugen.

Berücksichtigten Sie das Gewicht des Vollverständrakers. Wir empfehlen,ihn in entspruchendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, daß klangbeeinträchtigende Erschütterungen gedämpft bzw. unterrückt werden. Lassen Sie sich von Ihr autorisierten Rotel-Fachhändler in bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Kabel

Achten Sieitte darauf,daNetz-Digital-und die normalen Audio-Signalkabel separat verlaufen.Dies minimiert die Wahrscheinlichkeit,daNetz-bzw.Digitalkabel die Signale der Analogkabel storen.Wirempfehlen, Hochwertige abgeschirmte Kabel zu verwenden.Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln fur Ihr System an ihren autorisierten RotelFachhandler.

Netzspannung und Bedienung

Netzanschluß 15

Aufgrund der hohen Aufnahmeleistung benötigt der RA-971MKII erhebliche Strommengen. Daher sollte dieser Vollversteller direkt an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für den RA-971MKII sowie die anderen an sie angeschlossenen Komponenten liefern kann.

Ihr RA-971MKII wird von Rotel so eingestellt, daß er der in ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollen Sie mit ihrem RA-971MKII in ein anderes Land umziehen, kann die Einstellung des Vollverstärkers geändert werden, so daß er mit einer anderen Netzspannung betriuben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehen. Durch Öffnen des Vollverstärkergehauses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für langere Zeit nicht zu Hause, sollen den Sie ihren Vollveränderter (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

Betriebsanzeige 1 und Netzschalter 2

Durch Drucken des Netzschalters wird der RA-971MKII eingeschaltet, und die Betriebsanzeige beginnnt zu leuchten. Durch erneutes Drucken wird der Vollversteller abgeschaltet.

Eingangsanschlüsse 10

[siehe AnschluBdiagramm in Abb.2]

Der RA-971MKII verfügbar über Cinch-Anschlusses wie sie an jedem hochwertigen Audiogerät zu finden sind.

Hinweis: Beim Verkabeln und Anschlieben sollen den Geräte generell abgescheltet sein.

Alle Eingänge des RA-971MKII sind Hochpegeleistung. An diese Eingänge können z.B. CD-Player, HiFi-Stereo-Video- und -Cassettenrecorder, Tuner für Audio oder Video, Minidisc-Player oder der Analogausgang eines CD-ROM-Laufwerks angeschlossen werden. Mocht den Sie mit dem RA-971MKII einen Plattenspieler betreiben, können Sie einen Phono-Vorversteller wie den Rotel-RQ-970 dazwischenschalten.

Die linken und rechten Kanäle sind farbig gekennzeichnet. Die linken Cinch-Buchsen weiß, die rechten Cinch-Buchsen rot. Sie sind an die entsprechenden Kanäle der Quellkomponenten anzuschreiben. Wir empfehlen Ihnen, zum Anschluß der Eingangsquellen an den RA-971MKII hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

Tape-Anschlüsse 10

[siehe Anschluβdiagramm in Abb. 2]

Die mit Tape 1 umd Tape 2 gekemzichmatten Ein- und Ausgange konnen an jedem beliebige Aufnahme- und Wiedergabegerat angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkommlicher Cassettenrecorder sein.

Denken Sie beim Anschluß eines Recorders an den RA-971MKII daran, daß die Ausgänge des Recorders mit den Tape-Eingängen des RA-971MKII verbunden werden müssen. Dementsprechend sind die Tape-Ausgänge des RA-971MKII mit den Tape-Eingängen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, daß die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

Vorverträger-Ausgabe 12

Der RA-971MKII verfügbar an der Geräterückseite über zwei Vorverstärkerausgänge. Das Signal der mit dem Listening-Wahlschalter gewährten Quelle steht an diesen Ausgängen jederzeit zur Verfügung. In der Regel werden diese Ausgänge verwendet, um ein Signal an einen anderen Voll- oder Endverstärker weiterzuleiten, der zur Kontrolle der an die „Remote Speakers"-Ausgänge angeschlossenen Laufsprecher genutzt wird.

Lautsprecherausgabe 13 14 und Lautsprechertaste (Speaker Remote) 4

Der RA-971MKII verfügbar an der Rückseite über mit „Direct Speakers" und „Remote Speakers" gekennzeichnete Lautsprecherausgänge. Die Direct-Ausgänge zeichnen sich durch einen kurzen Signalweg aus, durch den ein ausgesprochen reiner Klang gewährleistet ist. Die Remote-Ausgänge konnen über die Lautsprechertaste (SPEAKER REMOTE) 4 an der Gerätefront zu-und abgeschaltet werden. Die an die Direct-Ausgänge angeschlossenen Lautsprecher spielen immer.

Hinweis: Mochtien Sie die Laufsprecher manchmal abschalten, z.B. wenn Sie über Kopfhörer Musik horen, sollen den sie die Laufsprecher an die Remote-Ausgänge anschließen.

Auswahld der Lautsprecher

Wird nur ein Lautsprecherpaar an den RA-971MKII angeschlossen, sollen den die Lautsprecher eine Impedanz von 4 Ohm besitzen. Werden auch an die Remote-Ausgabe Lautsprecher angeschlossen, sollen ausschließlich Lautsprecher mit einer Impedanz von mindestens 8 Ohm eingesetzt werden. Die Angaben bezüglich der Impedanz von Lautsprechem sind oft ungenau. In der Praxis gibt es nur bei sehr weniger Lautsprechem Probleme beim Betrieb mit dem RA-971MKII. Wenden Sie sich bei Fragenitte an ihren autorisierten Rotel-Fachhandler.

Auswahl der Laufsprecherkabel

Verbinden Sie den RA-971MKII und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-, „Klingeldraht" wird Funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, daß Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollenn Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwügen. Ihr autorisierter Rotel-Fachhandler wird Ohnen bei der Auswahl dieser Lautsprecherkabel kein worsehelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse muß für jeder Laufsprecher-/Verstärkerverbindung phasengleich sein. Wir die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen.

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedrucht. Unterschieden Sie zwischen positiven und negativen Leitern und achten Sie beim Anschluß an Lautsprecher und Verstärke auf die gleiche Polung.

Anschlieben der Lautsprecher

Schalten Sie zunachst alle Systemkomponenten ab. Der RA-971MKII verfügbar an der Geräterückseite über farbig gekennzeichnete Anschlußklemen. An diese Anschlußklemen können blanke Drahte oder Kabelschuhe angeschlossen werden.

Führer Sie das Kabel vom RA-971MKII zu den Laufsprechern.
Lassen Sie sich genugend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Laufsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinter unter die Anschlußklemmen und drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemen angeschlossen werden, so entfern den Sie an den Kabelenden ca. 15mm der Isolation. Lösen Sie die Polklemen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemen. Anschließlich drehen Sie die Polklemen im Uhrzeigersinn fest.

Hinweis: Achten Sieitte daraufauf, daß die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berü hren benachbarter Drahte oder Anschlüsse ausgeschlossen ist.

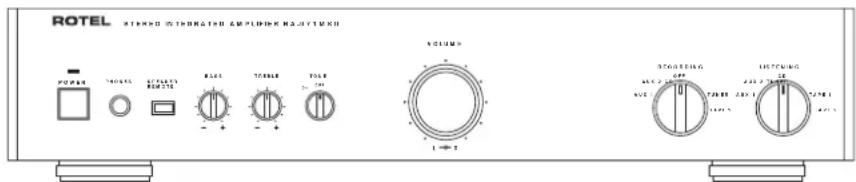

Bedienelemente an der Gerätefront

Lautstärkeregelung (VOLUME) 7

Durch Drehen des Lautstärkereglers (VOLUME) im Uhrzeigersinn wird die Lautstärke auf beiden Kanälen erhöht, durch Drehen gegen den Uhrzeigersinn reduziert. Falls beispelsweise keine symmetrische Aufstellung der Laufsprecher möglich ist, laßt sich durch gegenseitiges Verdrehen der beiden Teile des Lautstärkereglers die gewünschte Balance zwischen linkem und rechtem Kanal einstellen.

Klangregelung (TONE) 6

Normalerweise sollen Sie diesen Schalter in der OFF-Position halten. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchtigung der Klangqualität am Klangregelnetzwerk vorbeigeleitet. Mochten Sie den Klang verändern, so sollen Sie diesen Regler in die ON-Position.

Tiefen- und Höhenregler (BASS/TREBLE)

Der BASS-Regler dient zur Einstellung der „Bässe“, der TREBLE-Regler zur Einstellung der Höhen. Stehen die beiden Regler in der Mittenposition, so erhält man einen ausgeglichenen Freuenzgang. Zum Anheben der Freuenzbereiche drehen Sie den jeweiligen Regler nach rechts, zum Absenken nach links.

Hinweis: Berücksichtigten Sie beim Anheiten der Frequenzbereiche, daß dadurch die Belastung für Veränder und Laufsprecher erhöht wird.

Listening-Wahlschalter 9

Die Einstellung des Listening-Wahlschalters entscheidet darüber, welche Quelle Sie über die Laufsprecher horen.

Record-Select-Wahlschalter 8

Mit dem Record-Select-Wahlschalter wird die Aufnahmequelle angewählt. Mocht den Sie nicht aufnehmen, empfehlen wir, den Record-Select-Wahlschalter in die Off-Position zu setzen, um die Wahrscheinlichkeit von Wechselwirkungen mit anderen Systemkomponenten auf ein Minimum zu reduzieren.

Separate Listening- und Record-Select-Wahlschalter erhöhen die Flexibilität beim Einsatz des RA-971MKII. Stellen Sie beispissewe den Record-Select-Wahlschalter auf CD und den Listening-Wahlschalter auf Tuner, so konnen Sie die CD aufnehmen, während Sie mit dem Tuner Musik horen.

Der Record-Select-Wahlschalter besitzt keine Tape 2-Position. Möchten Sie eine Aufnahme von einem Recorder auf einen anderen überspielen, so muß das Quellgerät an den Tape 1-Eingang angeschlossen werden. Setzen Sie den Record-Select-Wahlschalter auf Position „Tape 1". Schließen Sie das Aufnahmegerät an den Tape 2-Ausgang an.

Kopfhörerbuchse (PHONES) 3

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Soltte der Stecker Ihres Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhandler nach einem geeigneten Adapter.

Hinweis: Wenn Sie Kopfhörer anschlieben, so bedeutet dies nicht, daß keine Signale zu den Ausgängen geleitet werden. Die Endstufe erhält weiterhin Signale und die Laufsprecher spielen weiterhin Musik. Sind die Laufsprecher allerdings mit den Remote-Anschlußklemmen verbunden, so können sie mit der Laufsprechertaste (SPEAKER REMOTE) abgeschaltet werden.

Bei Störungen

Tritt eine scheinbare Fehlfungtion auf, sollenn zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüssen. Sollen Störungen auftreten, Grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung hersauszufunden. Prufen Sie die Einstellung der Regler undnehmen Sie gegebenenfalls die erforderlichen Änderungen vor. Läbt sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die Betriebsanzeige leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnt die Betriebsanzeige zu leuchten, wenn der RA-971MKII an eine stromführung Wandsteckdose angeschlossen wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschelt worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät an einer Steckdose, während die Betriebsanzeige des RA-971MKII nicht leuchtet, wenn der Vollversteller an diese Steckdose angeschlossen wird, so kann dies ein Hinweis darauf sein, daß die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollversteller vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert.
Vergewissern Sie sich, ob die Kabel von der Signalquelle zu den Eingangen des RA-971MKII ordnungsgemäß angeschlossen sind.
Stellen Sie safer, daß der Listening-Wahlschalter auf den wichtigen Eingang geschalte ist. Prufen Sie die Verbindungskabel zwischen dem RA-971MKII und den Lautsprechnern.

Technische gegevens 37

Wij van Rotel

De lichtnetindicator werkt nicht

Dauerausgangsleistung

(20-20000 Hz, < 0.03%, 8 Ohm)

Gesamtkirrfaktor

(20 - 20.000 Hz)

Intermodulationsverzerrung

(60 Hz:7 kHz, 4:1)

Frequenzgang - alle Eingänge

Dampfungsfaktor (20 - 20000 Hz, 8 Ohm)

Eingangsempfindlichkeit/-impedanz

Übersteuerungsgrenze

Vorverträker: Ausgangsspannung/Impedanz

Klangregelung Bass/Treble

Gerauschspanningsabstand (IHFA)

Spannungsversorgung

USA

Europa

Leistungsaufnahme

Abmessungen (B× H× T)

Nettogewicht

60 Watt/Kanal

<0,03% bei Nennleistung,

halber Nennleistung oder

1 Watt

<0,03% bei Nennleistung,

halber Nennleistung oder

1 Watt

10-100.000 Hz, + 1 dB, -3 dB

150

160mV/33kOhm

5V

1 V/470 Ohm

±6dB bei 100 Hz/10 kHz

95dB

115 Volt, 60 Hz

230 Volt, 50 Hz

300 Watt

440 × 92 × 347 mm

6.5 kg

These Bedienungsanleitung entspricht dem technischen Stand bei

Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
