Produkttyp	Integrierter Stereo-Receiver
Marke	Rotel
Modell	RA-12
Ausgangsleistung	2 x 60 W (8 Ohm)
Frequenzgang	20 Hz - 20 kHz (±0,5 dB)
Klirrfaktor	Weniger als 0,03%
Analoge Eingänge	5 Line-Eingänge (Cinch), 1 Phono-Eingang (MM)
Analoge Ausgänge	1 Vorverstärkerausgang, 1 Kopfhörerausgang
Digitale Eingänge	2 optisch, 1 koaxial
Subwoofer-Ausgang	1 Cinch-Ausgang
FM/AM-Tuner	Integriert mit 30 Speicherplätzen
Fernbedienung	Enthalten (Infrarot)
Stromversorgung	230 V AC, 50 Hz
Leistungsaufnahme	250 W (max.)
Maße (B x H x T)	430 x 100 x 350 mm
Gewicht	8,5 kg
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht Feuchtigkeit aussetzen; für ausreichende Belüftung sorgen
Ersatzteile und Reparatur	Für Ersatzteile den autorisierten Rotel-Kundendienst kontaktieren
Allgemeine Informationen	Bedienungsanleitung als Download verfügbar

Häufig gestellte Fragen - RA-12 ROTEL

Wie schließe ich Lautsprecher an den Rotel RA-12 an ?

Verwenden Sie geeignete Lautsprecherkabel: Verbinden Sie das rote Kabel mit dem Pluspol (+) und das schwarze mit dem Minuspol (-) jedes Kanals. Ziehen Sie die Klemmen mit einem Schraubendreher fest.

Wie setze ich den Rotel RA-12 Receiver zurück ?

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker, warten Sie 30 Sekunden und schließen Sie es wieder an. Die Werkseinstellungen werden wiederhergestellt.

Was tun, wenn der Ton verzerrt ist oder Störgeräusche auftreten ?

Überprüfen Sie die Kabelverbindungen, stellen Sie sicher, dass die Lautsprecher richtig angeschlossen sind. Vermeiden Sie es, das Gerät in der Nähe von Störquellen wie WLAN-Routern zu platzieren.

Wie nutze ich die FM/AM-Tunerfunktion ?

Drücken Sie die Taste 'Tuner' auf der Fernbedienung oder der Frontplatte. Verwenden Sie die Suchtasten, um Sender zu finden. Sie können bis zu 30 Sender mit der 'Memory'-Taste speichern.

Kann ich einen CD-Player oder einen Plattenspieler anschließen ?

Ja, schließen Sie einen CD-Player an einen Line-Eingang (z.B. CD) an. Für einen Plattenspieler verwenden Sie den Phono-Eingang (MM). Wenn Ihr Plattenspieler einen MC-Tonabnehmer hat, ist ein zusätzlicher Vorverstärker erforderlich.

Wie pflege ich den Rotel RA-12 ?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel. Vermeiden Sie Staubansammlungen in den Lüftungsschlitzen.

Was sind die Abmessungen und das Gewicht des Geräts ?

Maße: 430 x 100 x 350 mm (B x H x T). Gewicht: ca. 8,5 kg.

Erwärmt sich der Receiver normal ?

Ja, eine leichte Wärmeentwicklung ist im Betrieb normal. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät an einem gut belüfteten Ort steht.

Wie erhalte ich die vollständige Bedienungsanleitung ?

Die Bedienungsanleitung steht auf der Website notice-facile.com als kostenloser PDF-Download zur Verfügung.

Kann ich den Rotel RA-12 mit einem Subwoofer verwenden ?

Ja, das Gerät verfügt über einen RCA-Subwoofer-Ausgang. Schließen Sie den Subwoofer an diesen Ausgang an und stellen Sie den Pegel mit dem dafür vorgesehenen Regler am Subwoofer ein.

BEDIENUNGSANLEITUNG RA-12 ROTEL

Stereo-Vollverstärker

Bedienelemente und Anschlüsse

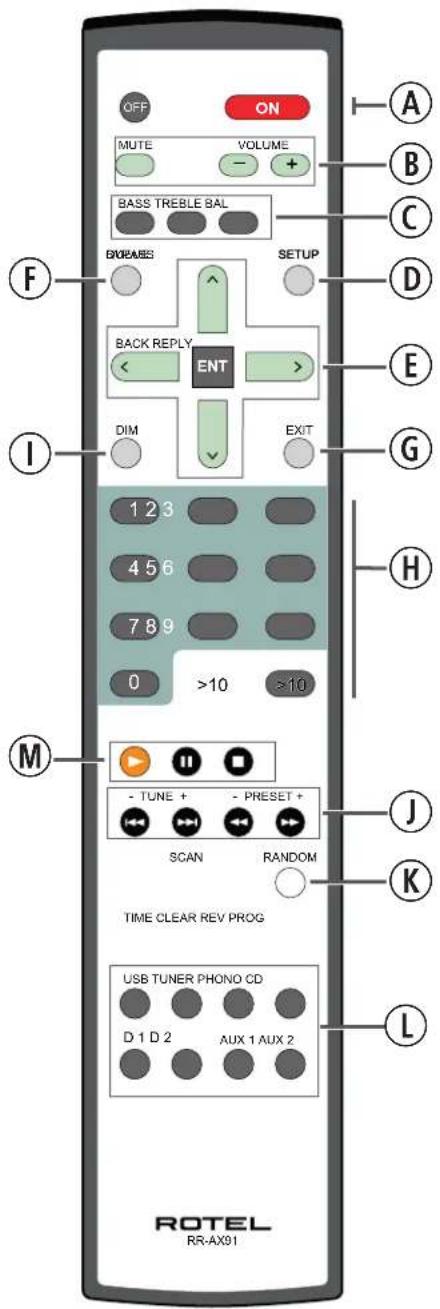

Fernbedienung RR-AX91

Mando a Distancia RR-AX91

Telecomando RR-AX91

De afstandsbediening RR-AX91

Fjärrkontroll RR-AX91

Пульт ДУ RR-AX91

Wichtig! Die 12V-Trigger-Kabel umgehen die Rotel Link-Befehle. Schließen Sie kein 12V-Trigger-Kabel an, wenn die Rotel Link-Verbindung hergestellt wurde.

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

√ Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.

√ Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.

Ferner empfehlen wir, dass

√ Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.

Notas Importantes

Wichtige Sicherheitshinweise

Hinweis

Der RS232-Anschluss sollte nur von autorisierten Personen genutzt werden.

WARNUNG: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Servicearbeiten müssen von qualifiziertem Servicepersonal durchgeführt werden.

VORSICHT: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Nutzung des Gerätes genau durch.

Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit Zugriff auf diese Sicherheitshinweise haben.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

Betreiben Sie das Gerät nicht in der Nähe von Wasser

Stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist.

Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, damit die Ventilationsöffnungen nicht verdeckt werden. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörpern, Wärmespeichern, Öfen oder sonstigen Quellen, die Würme erzeugen).

WARNUNG: Die Verbindung mit den Netz kann nur über den Netzeingang an der Geräterückseite unterbrochen werden. Das Gerät muss so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang haben.

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung (Europa: 230 V/50 Hz) übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem beiliegenden Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine Schutzkontaktsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z. B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraum ziehen Sie den Netzstecker aus der Steckdose.

Verwenden Sie nur vom Hersteller spezifiziertes Zubehör

Verwenden Sie nur von Rotel empfohlene Transportmittel, Racks, Halterungen oder Regalsysteme. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rack bewegen, um Verletzungen durch Umkippen vorzubeugen.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
- das Gerät hingefallen ist bzw. beschädigt wurde.

Setzen Sie die Batterien in der Fernbedienung nicht zu starker Hitze wie Sonneneinstrahlung, Feuer oder anderen Würmequellen aus.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

Inhaltsverzeichnis

Figure 1-1: Bedienelemente und Anschlüsse 3

Figure 1-2: Fernbedienung RR-AX91 4

Figure 2: Anschlussdiagramm 6

Figure 3: ROTEL LINK- und 12V-Trigger-Anschlüsse 6

Wichtige Hinweise 7

Wichtige Sicherheitshinweise 24

Die Firma Rotel 25

Zu dieser Anleitung 25

Einige Vorsichtsmaßnahmen 26

Aufstellung des Gerätes 26

Kabel 26

Fernbedienung RR-AX91 26

Fernbedienungscode 2 26

Netzspannung und Bedienung 26

Netzeingang 21 26

POWER-Schalter 1 A und POWER-LED 2 27

12V TRIG OUT-Anschlüsse 13 27

Schutzschaltung 3 27

Eingangssignalanschlüsse 15 27

Phonoeingang 15 und Masseanschluss (GND) 27

Hochpegeleingänge 15 27

Digitaleingänge 17 18 27

Pre Out-Ausgänge 15 27

Lautsprecherausgänge 19 20 28

Lautsprecherwahlschalter (SPEAKERS) 28

Auswahl der Lautsprecher 28

Auswahl der Lautsprecherkabel 28

Polarität und Phasenabgleich 28

Anschluss der Lautsprecher 28

Kopfhörerausgang 4 28

Fernbedienungssensor 5 28

Display 7 28

USB-Eingang an der Gerätefront 10 28

Bluetooth-Adapte 28

Audiofunktionen....28

Lautstärkeregler ☐ B 28

BALANCE a © 29

TONE BYPASS ☐ F 29

BASS und TREBLE ☐© 29

Dimmen B ① 29

Wahl der Eingangsquelle 11① 29

ROTEL LINK 12 29

RS232-Anschluss 14 29

Settings-Menü 29

Bei Störungen 30

Die POWER-Anzeige leuchtet nicht 30

Austauschen der Sicherung 30

Kein Ton 30

Spielbare Audioformate 31

Bluetooth-Kopplung ist nicht möglich 31

Technische Daten 31

Die Firma Rotel

Unsere Geschichte begann vor ungefähr 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen Menschen echten Hörgenuss bereitet, denen gute Unterhaltung wichtig ist.

Rotel wurde von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Wir fühlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite besonders wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst wenig belasten.

Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Löten reduzieren. Unsere neuen Class-D-Verstärker (nicht digital) arbeiten bis zu 5-mal effizienter als ältere Verstärker-Designs, ohne dabei an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schonen diese Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.

Last, not least ist diese Anleitung auf Recyclingpapier gedruckt.

Dies sind zwar kleine, aber wichtige Schritte. Und wir forschen weiter nach Verfahren und Materialien für einen saubereren und umweltfreundlicheren Herstellungsprozess.

Vielen Dank, dass Sie sich für dieses Rotel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nächsten Jahren viel Freude daran haben werden.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-Vollverstärker RA-12/RA-11 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.

Dieser Vollverstärker überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Bei seiner Entwicklung wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Facetten der Musik wiederzugeben. Der RA-12/RA-11 überzeugt mit einem großzügig dimensionierten Netzteil mit von Rotel hergestelltem Ringkerntransformator. Dieses niederohmige Netzteil hat extreme Leistungsreserven, die es dem Vollverstärker ermöglichen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profitiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanälen zu verhindern. Auf der Platine werden Metallfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale

klanggetreu übertragen. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

Der RA-12/RA-11 ist einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an und genießen Sie die Musik.

HINWEIS: Der RA-12 und der RA-11 unterscheiden sich hinsichtlich ihrer Anschlüsse und Bedienelemente nicht. In den Abbildungen ist daher exemplarisch der RA-12 dargestellt.

Einige Vorsichtsmaßnahmen

WARNUNG: Um Schäden an Ihrem System zu vermeiden, schalten Sie ALLE Geräte im System ab, bevor Sie die Lautsprecher oder andere Geräte mit dem System verbinden oder von ihm trennen. Schalten Sie die Geräte im System erst wieder ein, wenn alle Verbindungen ordnungsgemäß und sicher hergestellt worden sind. Achten Sie besonders auf die Lautsprecherkabel. Stellen Sie sicher, dass die blanken Kabelenden vollständig unter den Schraubklemmen sitzen und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.

Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des Gerätes für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vollverstärkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Liegt Ihrer Endstufe eine Garantieanforderungskarte bei, so schicken Sie diese ausgefüllt ein. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen.

Aufstellung des Gerätes

Wie bei anderen Audiokomponenten auch, kann die Signalqualität dieses Verstärkers durch andere Geräte beeinträchtigt werden. Stellen Sie ihn daher nicht auf andere Geräte. Auch sollten die Audiosignalkabel nicht neben den Netzkabeln verlaufen, um Rauschen oder Interferenzen zu vermeiden.

Das Gerät erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite dürfen nicht verdeckt werden. Um das Gerät muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Vollverstärkers vorzubeugen.

Berücksichtigen Sie beim Aufstellen das Gewicht des Vollverstärkers. Wir empfehlen, ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass Erschütterungen, die den Klang beeinträchtigen, gedämpft bzw. unterdrückt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhändler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Kabel

Achten Sie bitte darauf, dass Netz-, Digital- und die normalen Audiosignalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der normalen Audiosignalkabel stören. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an Ihren autorisierten Rotel-Fachhändler.

Fernbedienung RR-AX91

Einige Funktionen können entweder über die Bedienelemente an der Gerätefront oder über die beiliegende Fernbedienung RR-AX91 gesteuert werden. Funktionen, die sich auf das Hauptgerät beziehen, sind mit einer Zahl gekennzeichnet, die von einem Kästchen umgeben ist. Mit einem Kreis umgebene Buchstaben kennzeichnen die Funktionen auf der Fernbedienung.

Fernbedienungscode 2

Im Werk wird der Fernbedienungscode 1 eingestellt. Sollte es dadurch zu Problemen mit anderen Rotel-Verstärkern kommen, so können Sie in den Fernbedienungscode 2 wechseln. Gehen Sie dabei folgendermaßen vor:

1. Drücken Sie gleichzeitig die Fernbedienungstasten Tuner ① und 2 Ⓗ. Damit wird die Fernbedienung so eingestellt, dass sie den Audiocode 2 sendet.
2. Richten Sie die Fernbedienung auf das Gerät und drücken Sie 8 Sekunden lang die Taste 2 ^® . Nun zeigt das Gerät 'Audio Custom Code 1 -> 2' an.
3. Wiederholen Sie die oben aufgeführten Schritte und drücken Sie anstelle der '2' die '1', um die Fernbedienung so einzustellen, dass wieder Code 1 gesendet wird.

HINWEIS: Über die Fernbedienung können die Grundfunktionen der Rotel-CD-Player und -Tuner gesteuert werden. Die mit ⒽMJK gekennzeichneten Fernbedienungstasten werden in Ihrem System zur Steuerung der CD- bzw. Tuner-Funktionen genutzt. Damit die Fernbedienung ordnungsgemäß funktionieren kann, stellen Sie sicher, dass sowohl für die Fernbedienung als auch für den CD-Player bzw. den Tuner Code 1 bzw. Code 2 aktiviert ist.

Netzspannung und Bedienung

Netzeingang 21

Das Gerät wird von Rotel so eingestellt, dass es der in Ihrem Land üblichen Netzspannung von 230 Volt/50 Hz entspricht. Die Einstellung ist an der Geräterückseite angegeben.

HINWEIS: Sollten Sie mit Ihrem RA-12/RA-11 in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

HINWEIS: Einige Produkte werden in mehr als nur einem Land verkauft und dementsprechend mit mehr als einem Netzkabel geliefert. Bitte verwenden Sie stets nur das für Ihr Land/Ihr Gebiet passende Kabel.

Der Vollverstärker benötigt nicht so viel Strom. Dennoch sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommengen für den Vollverstärker sowie die anderen an sie angeschlossenen Komponenten liefern können.

Sind Sie, wie z. B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihren Vollverstärker (ebenso wie alle anderen Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen.

POWER-Schalter 1® und POWER-LED 2

Drücken Sie zum Einschalten des Gerätes den POWER-Schalter 1 an der Gerätefront. Die LED 2 leuchtet, wenn das Gerät eingeschaltet ist. Durch erneutes Drücken wird das Gerät ausgeschaltet.

Befindet sich der POWER-Schalter in der EIN-Position, kann der Vollverstärker über die Tasten ON und OFF auf der Fernbedienung in den normalen Betriebs- und den Standby-Modus geschaltet werden. Im Standby-Modus leuchtet die POWER-LED weiterhin, das Display jedoch ist abgeschaltet.

12V TRIGGER OUT-Anschlüsse 13

[Siehe Figure (Abb.) 3]

Einige Audiokomponenten können über ein 12-V-Signal automatisch eingeschaltet werden. Die 12V TRIGGER OUT-Anschlüsse stellen das dazu erforderliche Signal zur Verfügung. Schließen Sie die entsprechenden Geräte über ein Kabel mit 3,5-mm-Steckern an. Befindet sich das Gerät im Standby-Modus, so liegt kein Trigger-Signal an den Ausgängen und die angeschlossenen Geräte schalten sich ab.

HINWEIS: Verwenden Sie andere ROTEL LINK-fähige Geräte dieser Serie, so nutzen Sie bitte die ROTEL LINK-Verbindung, um die Geräte zu aktivieren bzw. zu deaktivieren. Schließen Sie die ROTEL LINK- und die 12V TRIGGERKabel nicht gleichzeitig an: Die 12V TRIGGER-POWER ON/OFF-Features umgehen die ROTEL LINK-Features.

Schutzschaltung 3

Der Verstärker verfügt über eine thermische Schutzschaltung und einen Überstromschutz. Hierdurch wird er vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Sie sind im Gegensatz zu vielen anderen Konstruktionen unabhängig vom Audiosignal und beeinflussen den Klang nicht. Stattdessen überwachen sie die Temperatur an den Leistungstransistoren und schalten den Verstärker ab, sobald bestimmte Temperaturgrenzen überschritten werden.

Es ist unwahrscheinlich, dass die Schutzschaltung reagiert. Sollte es jedoch zu einer Störung kommen, schaltet sich der Verstärker ab. Die LED an der Gerätefront beginnt zu leuchten.

Schalten Sie den Verstärker in diesem Fall aus. Lassen Sie ihn einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten des Vollverstärkers setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt.

In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z. B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr

seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Reagiert die Schutzschaltung immer wieder, ohne dass Sie den Grund für die Fehlfunktion herausfinden können, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.

Eingangssignalanschlüsse 15

[Siehe Figure (Abb.) 2]

HINWEIS: Um laute Geräusche zu vermeiden, die sowohl Ihnen als auch Ihren Lautsprechern schaden, sollten die Geräte beim Verkabeln und Anschließen generell abgeschaltet sein.

Phonoeingang 15 und Masseanschluss (GND)

Verbinden Sie das vom Plattenspieler kommende Kabel mit dem linken und rechten Phonoeingang. Besitzt der Plattenspieler ein Erdungskabel, verbinden Sie dieses Kabel mit der Klemme links neben den Phonoeingängen. Das hilft, Brummen und Rauschen zu vermeiden.

Hochpegeleingänge 15

Bei den mit CD, TUNER und AUX gekennzeichneten Eingängen des RA-12/RA-11 handelt es sich um Hochpegeleingänge. Diese dienen zum Anschluss von Geräten wie CD-Playern, HiFi- oder NICAM-Stereo-Video-Cassettenrecordern, Tunern, Laserdisc-Playern oder des analogen Ausgangs eines CD-ROM-Laufwerks.

Die linken und rechten Kanäle sind gekennzeichnet und an die entsprechenden Kanäle der Quellkomponenten anzuschließen. Wir empfehlen Ihnen, zum Anschluss der Eingangsquellen an den RA-12/RA-11 hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

Digitaleingänge 17 18

[Siehe Figure (Abb.) 2]

An der Geräterückseite befinden sich vier Digitaleingänge, von denen zwei mit COAXIAL und zwei mit OPTICAL gekennzeichnet sind. Verbinden Sie die koaxialen und optischen Ausgänge Ihres Players mit diesen Buchsen. Die Digitalsignale werden decodiert und über den Verstärker wiedergegeben. Das Gerät kann PCM-Signale bis zu 24 Bit, 192 kHz decodieren.

Pre Out-Ausgänge 16

Der RA-12/RA-11 verfügt an der Rückseite über zwei mit PRE OUT gekennzeichnete Ausgänge. An diesen Ausgängen steht das Signal der über eine der Eingangswahltasten ausgewählten Quelle jederzeit zur Verfügung. In der Regel wird ein weiterer Vollverstärker oder eine externe Endstufe, die zum Antrieb weiterer Lautsprecher genutzt wird, daran angeschlossen.

HINWEIS: Wird die Einstellung der Lautstärke, der Balance oder des Klanges verändert, so wird dadurch auch das Signal aus den Pre Out Ausgängen beeinflusst.

Lautsprecherausgänge 19 20

[Siehe Figure (Abb.) 2]

Lautsprecherwahlschalter (SPEAKERS) 6

Der Vollverstärker verfügt an der Rückseite über mit SPEAKER A und SPEAKER B 20 gekennzeichnete Lautsprecherausgänge. Über den Lautsprecherwahlschalter 5 an der Gerätefront kann eingestellt werden, welche Lautsprecher spielen sollen.

Auswahl der Lautsprecher

Ist nur eine Lautsprechergruppe angeschlossen, so kann die Impedanz 4 Ohm betragen. Beim Betrieb der Lautsprecher A und B müssen alle Lautsprecher eine Impedanz von mindestens 8 Ohm besitzen. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr wenigen Lautsprechern Probleme beim Betrieb mit dem Vollverstärker. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler.

Auswahl der Lautsprecherkabel

Verbinden Sie den Vollverstärker und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-„Klingeldraht“ wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen. Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern und achten Sie bei jeder Lautsprecher- und Verstärkerverbindung auf die gleiche Polung.

Anschluss der Lautsprecher

Schalten Sie zunächst alle Geräte des Systems ab. Die Anschlussklemmen des Vollverstärkers sind farbig gekennzeichnet. An sie können blanke Drähte oder Kabelschuhe angeschlossen werden.

Führen Sie das Kabel vom Vollverstärker zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen. Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Klemmen im Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Schraubklemmen. Anschließend drehen Sie diese im Uhrzeigersinn fest.

HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist.

Kopfhörerbuchse 4

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Ministeckern ausgelegt. Auch nach Anschließen des Kopfhörers liegt noch ein Signal an den Ausgängen an. Nutzen Sie den Lautsprecherwahlschalter, um Lautsprecher abzuschalten. Mit Drücken der Eingangswahltasten legen Sie die Hörquelle fest.

HINWEIS: Da die Empfindlichkeit von Lautsprechern und Kopfhörern sehr unterschiedlich sein kann, sollten Sie stets die Lautstärke reduzieren, bevor Sie Kopfhörer anschließen oder trennen.

Fernbedienungssensor 5

Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäßer Betrieb der Fernbedienung gewährleistet ist.

Display 7

Im Display an der Gerätefront werden Informationen zur ausgewählten Quelle, zum Lautstärkepegel und die Klangeinstellungen angezeigt.

USB-Eingang an der Gerätefront 10

Über den frontseitigen USB-Eingang kann für drahtloses Streaming ein iPod, ein iPhone, ein USB-Speicherstick oder ein Bluetooth-Adapter (Dongle liegt bei) angeschlossen werden. Schließen Sie einen iPod oder ein iPhone einfach an die frontseitige USB-Buchse an und wählen Sie über die entsprechende Taste an der Gerätefront die USB-Funktion aus. iPod und iPhone bleiben aktiv und ermöglichen die Such- und Wiedergabefunktionen.

Bluetooth-Adapter

Möchten Sie von Ihrem Gerät (beispielsweise von Ihrem Handy) via Bluetooth wireless zum Verstärker streamen, so stecken Sie den zum Lieferumfang gehörenden Bluetooth-Adapter (Dongle) in die frontseitige USB-Buchse. Suchen Sie über Ihr Mobilgerät nach „Rotel Bluetooth“ und stellen Sie die Verbindung her. Die Verbindung wird normalerweise automatisch hergestellt, wird jedoch nach einem Passwort gefragt, so geben Sie „0000“ ein.

HINWEIS: Nicht alle Bluetooth-Adapter arbeiten mit dem RA-12/RA-11. Verwenden Sie daher den beiliegenden.

Audiofunktionen

Lautstärkeregler 9⑧

Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren. Oder nutzen Sie die VOLUME-Tasten + und – auf der Fernbedienung. Drücken Sie die MUTE Taste ^⑧ , um den Ton komplett abzuschalten.

BALANCE B©

Über die Balance-Funktion wird das Lautstärkeverhältnis zwischen linkem und rechtem Kanal hergestellt. Im Werk wird die Mittenposition bzw. „0“ eingestellt. Um die Balance-Funktion über die Gerätefront zu verändern, drücken Sie die MENU-Taste ^8 , bis im Frontdisplay BALANCE SETTING erscheint. Drücken Sie nun die LEFT- oder die RIGHT-Taste an der Gerätefront, um den Wert nach LINKS oder RECHTS zu verschieben. Der Wert kann von L15 bis R15 eingestellt werden.

HINWEIS: Dies Einstellung werden dauerhaft und auch nach dem Ausschalten des RA-12/RA-11 gespeichert.

Möchten Sie die Fernbedienung benutzen, um die Einstellungen vorübergehend zu ändern, so drücken Sie die BAL-Taste ①, um in das BALANCE SETTINGMenü zu gelangen. Drücken Sie anschließend die linke oder rechte Pfeiltaste, um die Einstellung zu verändern. Haben Sie die gewünschte Einstellung gewählt, drücken Sie EXIT ⑥, um das Menü zu verlassen.

TONE BYPASS B F

Um den bestmöglichen Klang zu gewährleisten, wird das Gerät im Werk so eingestellt, dass die Signale ohne Beeinträchtigung am Klangregelnetzwerk vorbeigeleitet werden. Im Frontdisplay erscheint TONE BYPASS. Um die TONE-Funktion zu aktivieren, drücken Sie die BYPASS-Taste F auf der Fernbedienung. Drücken Sie die MENU-Taste an der Gerätefront, um die Bypass-Funktion aufzurufen und drücken Sie anschließend die LEFT- bzw. RIGHT-Taste, um Bypass zu aktivieren bzw. zu deaktivieren.

HINWEIS: Dies Einstellung werden dauerhaft und auch nach dem Ausschalten des RA-12/RA-11 gespeichert.

Um die Einstellungen für Tone Bypass vorübergehend zu ändern, drücken Sie die Taste BYPASS ^F auf der Fernbedienung, um Bypass zu aktivieren bzw. zu deaktivieren.

BASS und TREBLE ☐©

Um den Wert für Bass oder Treble verändern zu können, drücken Sie die MENU-Taste [8] an der Gerätefront, um in das Bass Setting- oder Treble Setting-Menü zu gelangen. Drücken Sie anschließend die linke bzw. rechte Pfeiltaste, um den Wert zwischen -10 und +10 einzustellen.

HINWEIS: Diese Einstellungen werden dauerhaft und auch nach dem Ausschalten des RA-12/RA-11 gespeichert.

Um die Einstellungen für Bass und Treble vorübergehend über die Fernbedienung zu ändern, drücken Sie die Taste Bass oder Treble C und anschließend die linke oder rechte Pfeiltaste auf der Fernbedienung, um den Wert anzupassen.

Ein gut eingestelltes hochwertiges Audiosystem erzeugt den natürlichsten Klang, wenn die Einstellung der Tiefen und Höhen gar nicht oder nur geringfügig verändert wird. Nutzen Sie diese Funktionen also möglichst wenig. Besonders vorsichtig sollten Sie sein, wenn Sie die Werte erhöhen, da dadurch die Belastung für Verstärker und Lautsprecher höher wird.

HINWEIS: Durch das Einstellen von Bass und Treble wird nicht automatisch die Klangeinstellung aktiviert. Lesen Sie dazu die Informationen oben unter Tone Bypass.

Dimmen 8①

Um die Helligkeit des Frontdisplays einzustellen, drücken Sie die MENU-Taste ☐ an der Gerätefront und schalten auf Display Settings. Drücken

Sie anschließend auf die Taste LEFT oder RIGHT an der Gerätefront, um die Helligkeit des Displays zu verändern.

HINWEIS: Dies Einstellung werden dauerhaft und auch nach dem Ausschalten des RA-12/RA-11 gespeichert.

Um die Einstellung der Helligkeit nur vorübergehend zu ändern, drücken Sie auf der Fernbedienung die Taste DIM ^① .

HINWEIS: Die Einstellungen für Tone Bypass, Bass, Treble, Balance und das Dimmen werden nur dann dauerhaft gespeichert, wenn die Einstellungen über das Menü vorgenommen werden. Die über die Tasten ⒶF1 vorgenommenen Einstellungen sind nur vorübergehend und werden nach dem Ausschalten des Gerätes nicht gespeichert.

Wahl der Eingangsquelle 📌①

Über diese Tasten wird die Eingangsquelle aktiviert. Drücken Sie zur Auswahl der Hörquelle die entsprechende Eingangstaste an der Gerätefront oder auf der Fernbedienung.

ROTEL LINK 12

[Siehe Figure (Abb.) 3]

Dieser Verstärker kann mit anderen Rotel Link-fähigen Produkten der Serie verbunden werden. So können die in das Rotel-Netzwerk eingebundenen Geräte miteinander kommunizieren und über die Rotel Remote App gesteuert werden (steht im iTunes® Store zum Download bereit).

RS232-Anschluss 14

Der Vollverstärker kann in Automatisierungssystemen über eine RS-232-Schnittstelle gesteuert werden. Anschluss bietet der RS232-Eingang an der Geräterückseite über ein Standard-DB-9-Kabel (Buchse/Stecker).

Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebscodes erhalten Sie bei Ihrem autorisierten Rotel-Fachhändler.

Settings-Menü

Sie gelangen in das Settings-Menü, indem Sie die MENU-Taste an der Gerätefront oder die SETUP-Taste auf der Fernbedienung drücken. Sie können den Wert der ausgewählten Option ändern, indem Sie die LEFT/RIGHT-Taste an der Gerätefront oder linke bzw. rechte Pfeiltaste auf der Fernbedienung drücken. Die Untermenüs rufen Sie auf, indem Sie die MENU-Taste an der Gerätefront oder die Pfeiltasten nach oben/nach unten auf der Fernbedienung drücken.

- BASS: Der BASS-Pegel kann auf die gewünschten Werte geändert werden. Drücken Sie die MENU-Taste ☐ auf der Gerätefront oder SETUP ☑ auf der Fernbedienung, um auf BASS SETTING zu gehen. (Weitere Informationen erhalten Sie in den Abschnitten BASS und TREBLE.)

HINWEIS: Dies Einstellung bleiben auch nach Ausschalten des RA-12/RA-11 dauerhaft gespeichert.

• TREBLE: Siehe Abschnitt BASS und TREBLE.

- BALANCE: Ändern der Balance nach links oder rechts. (Weitere Informationen finden Sie im Abschnitt BALANCE.)

HINWEIS: Diese Einstellungen bleiben auch nach Ausschalten des RA-12/RA-11 dauerhaft gespeichert.

TONE: TONE BYPASS ON/OFF. (Weitere Informationen oben im Abschnitt TONE BYPASS.)

HINWEIS: Dies Einstellung bleiben auch nach Ausschalten des RA-12/RA-11 dauerhaft gespeichert.

• CONTRAST: Sie können den Kontrast des Frontdisplays verändern.
• DIMMER: Das Display wird in 7 Schritten verdunkelt.

HINWEIS: Diese Einstellungen bleiben auch nach Ausschalten des RA-12/RA-11 dauerhaft gespeichert.

- ROTEL LINK CD: Hier können Sie einstellen, wie der CD-Player an den Verstärker angeschlossen wird. Zur Auswahl stehen: CD (analog), CX1 (coaxial 1) oder CX2 (coaxial 2). CD ist die Werksvoreinstellung.

HINWEIS: Dieses Feature funktioniert nur mit der Rotel-App, wenn Sie den CD-Eingang (Rotel-CD) auswählen und ändert nicht die Funktion der Quellentasten an der Gerätefront oder auf der Fernbedienung.

- POWER ON MAX VOLUME: Hier wird der maximale Lautstärkepegel des Gerätes beim Einschalten festgelegt. „45“ ist die Werksvoreinstellung.

HINWEIS: Die Einstellungen für Power On Max Volume gelten nicht für Quellen, für die Fixed Gain konfiguriert ist.

AUTO POWER OFF: Der RA-12/RA-11 kann so konfiguriert werden, dass er sich automatisch ausschaltet, wenn er für eine bestimmte Zeit nicht genutzt wird. Werden innerhalb der festgelegten "Auto Power Off" Zeit keine Änderungen am Gerät vorgenommen, so schaltet es automatisch in den Standby-Modus. Werden Änderungen an Lautstärke, Quelle oder Wiedergabefunktionen durchgeführt, wird der Auto Power Off Timer wieder aktiviert. Die Werksvoreinstellung für Auto Power Off ist DISABLE.

Gültige Einstellungen sind: DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS.

- FIXED GAIN: Hier wird für einen bestimmten Eingang ein fester Lautstärkepegel eingestellt. Um dieses Feature zu aktivieren, wählen Sie den gewünschten festen Lautstärkepegel für Coax 1, Coax 2, Optical 1, Optical 2 oder Bluetooth. Nach dem Aktivieren und nach Auswahl des Eingangs mit einem festen Lautstärkepegel wird der Lautstärkepegel sofort auf den festgelegten Pegel gesetzt.

Gültige Einstellungen sind: VARIABLE, FIXED MIN, FIXED 1-95, FIXED MAX.

• COAX1 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.
• COAX2 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.
- OPT1 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.
- OPT2 VOL: VARIABLE (disabled) ist die Werksvoreinstellung.

- BLUETOOTH VOL: VARIABLE (disabled) ist die Werksvoreinstellung.

HINWEIS: Der Lautstärkesteller an der Gerätefront und die VOLUMETasten +/- auf der Fernbedienung sind deaktiviert, wenn die Lautstärke auf Fixed gesetzt wurde. Um dieses Feature zu deaktivieren, wählen Sie die Einstellung „Variable“.

• SOFTWARE VERSION: Hier wird die aktuell verwendete Software-Version angezeigt.
• FACTORY DEFAULT: Hier wird das Gerät in die Werksvoreinstellungen zurückgesetzt. Drücken Sie die Taste RIGHT-Taste an der Gerätefront oder die rechte Pfeiltaste auf der Fernbedienung, um auszuwählen. Das Gerät bittet um Bestätigung. Drücken Sie dazu erneut eine der beiden Tasten.

HINWEIS: Alle zuvor konfigurierten Optionen werden gelöscht und das Gerät wird in die Werksvoreinstellungen zurückgesetzt.

Bei Störungen

In Audiosystemen sind viele Schwierigkeiten auf falsches Anschließen oder falsches Einstellen der Bedienelemente zurückzuführen. Sollten Probleme auftreten, isolieren Sie den betroffenen Bereich, prüfen die Einstellung der Bedienelemente, lokalisieren die Ursache der Störung und nehmen die notwendigen Veränderungen vor.

Die POWER-LED leuchtet nicht

Die POWER-LED und die im Display angezeigten Grundfunktionen sollten leuchten, wenn das Gerät an eine Steckdose angeschlossen ist und eingeschaltet wurde. Tut sie das nicht, testen Sie die Steckdose mit einem anderen elektrischen Gerät, z. B. einer Lampe. Stellen Sie sicher, dass die Steckdose nicht von einem dazwischen sitzenden Schalter abgeschaltet wird.

Austauschen der Sicherung

Funktioniert ein anderes elektrisches Gerät und der Vollverstärker nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vollverstärker vom Netz und lassen Sie die Sicherung von Ihrem autorisierten Rotel-Fachhändler auswechseln.

Kein Ton

Prüfen Sie, ob die Signalquelle einwandfrei funktioniert. Vergewissern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des Vollverstärkers ordnungsgemäß angeschlossen sind. Prüfen Sie alle Verbindungen zwischen dem Vollverstärker und den Lautsprechern.

Spielbare Audioformate

USB Apple (iPhone, iPod, iPad)

Format Hinweise
Jede auf einem Apple-Gerät befindliche Datei, die unterstützt wird.	Abhängig vom gespeicherten Format kann beim iPhone eine Abtastratenkonvertierung erforderlich sein. Kann Apps ausschließen, die für die Wiedergabe von Formaten konzipiert sind, die ursprünglich nicht vom sendenden Gerät unterstützt wurden.

USB Bluetooth

Format Hinweise
Jedes Format, das vomsendenden Gerät unterstützt wird.	Kann Apps ausschließen, die für die Wiedergabe von Formaten konzipiert sind, die ursprünglich nicht vom sendenden Gerät unterstützt wurden.

USB-Stick

Format Hinweise
MP3	48 kHz, 16 Bit (Maximum)
WMA
WAV
OGG Vorbis

Koaxial/Optisch

Format Hinweise
SPDIF LPCM	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz16 Bit, 24 Bit

Bluetooth-Kopplung ist nicht möglich

Ist die Kopplung Ihres Bluetooth-fähigen Gerätes mit dem RA-12/RA-11 nicht möglich, löschen Sie die zuvor gespeicherte Verbindung vom RA-12/RA-11 und von Ihrem Bluetooth-Gerät. Auf Ihrem Gerät wird wahrscheinlich „Forget this Device“ („Dieses Gerät ignorieren“) erscheinen. Auf der IR-Fernbedienung des RA-12/RA-11 halten Sie die STOP-Taste 5 Sekunden lang gedrückt, bis im Frontdisplay „Reset BT DB List?“ angezeigt wird. Lassen Sie die STOPTaste nun los. Wählen Sie und drücken Sie „ENT“. Anschließend versuchen Sie erneut, die Verbindung herzustellen.

„Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Zusatzgerät speziell für den Anschluss an den iPod bzw. das iPhone konstruiert ist und vom Entwickler dahingehend zertifiziert wurde, dass es den Apple-Leistungsnormen entspricht. Apple übernimmt keine Verantwortung für den Betrieb des Gerätes oder dessen Übereinstimmung mit Sicherheitsstandards und Normen. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod bzw. iPhone die drahtlose Leistung beeinflussen kann.

iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen der Apple Inc. Sie sind in den USA und weiteren Ländern registriert.

Made for

iPod

iPhone

Technische Daten

Dauerausgangsleistung 40 Watt/Kanal (RA-11)

(20 - 20.000 Hz, < 0,03 %, 8 Ohm) 60 Watt/Kanal (RA-12)

Gesamtkirrfaktor (20 - 20.000 Hz) < 0,03 %

Intermodulationsverzerrung < 0,03 %

(60 Hz : 7 kHz, 4:1)

Frequenzgang (8 Ohm)

Phonoeingang 20 - 15.000 Hz, +/- 0,3 dB

Hochpegeleingänge 10 - 100.000 Hz, +/- 1 dB

Dämpfungsfaktor ) 180

(20 - 20.000 Hz, 8 Ohm)

Eingangsempfindlichkeit/-impedanz

Phonoeingang 2,5 mV/47 kOhm

Hochpegeleingänge 150 mV/24 kOhm

Überlast

Phonoeingang 180 mV

Hochpegeleingänge 5 V

Ausgangspegel/-impedanz) 1 V/470 Ohm

(Vorverstärker)

Klangregelung - Bass/Treble +/- 10 dB bei 100 Hz/10 kHz

Geräuschspannungsabstand (IHF A)

Phonoeingang 80 dB

Hochpegeleingänge 100 dB

Digital-Sektion

Frequenzgang 10 - 95.000 Hz, +/- 3,0 dB (MAX)

Geräuschspannungsabstand (IHF A) 100 dB

Eingangsempfindlichkeit/-impedanz 0 dBfs/75 Ohm

Ausgangspegel/-impedanz 1,2 V/470 Ohm (bei - 20 dB)

(Vorverstärker)

Decodiere Signale WAV, MP3, WMA

(Front USB Digital) (bis zu 48 kHz, 16 Bit)

Koaxial/optisch SPDIF LPCM

(bis zu 192 kHz, 24 Bit)

Sonstige Daten

Spannungsversorgung 230 V, 50 Hz

Leistungsaufnahme (Standby) < 0,5 Watt

RA-11 Leistungsaufnahme 220 Watt

RA-11 BTU (4 Ohm, bei 1/8th Macht) 311 BTU/h

RA-11 Abmessungen (B x H x T) 430 x 72 x 342 mm

RA-12 Leistungsaufnahme 300 Watt

RA-12 BTU (4 Ohm, bei 1/8th Macht) 517 BTU/h

RA-12 Abmessungen (B x H x T) 430 x 92 x 342 mm

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.

Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel-Logo sind eingetragene Markenzeichen von The Rotel Co. Ltd., Tokio, Japan.

Frequentiebereik: (8 ohm)

Phono-ingang 20 Hz - 15k Hz, ± 0,3 dB

Lijningangen 10Hz - 100kHz, ± 1 dB

Dempingsfactor (20 Hz - 20k Hz, 8 ohm) 180

Phone: + 44 (0)1903 221 710

Fax: [phone]

Rotel Deutschland

Vertrieb: B&W Group Germany GmbH

Kleine Heide 12

D-33790 Halle/Westf., Deutschland

Tel.: 05201 / 87170

Fax: 05201 / 73370

E-Mail: [e-mail]

www.rotel.com
