RA971 MKII - Recepteur ROTEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RA971 MKII ROTEL au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Récepteur audio |
| Puissance de sortie | 2 x 70 W sous 8 ohms |
| Impédance | 4 à 8 ohms |
| Réponse en fréquence | 20 Hz - 20 kHz |
| Connectivité | Entrées RCA, entrée phono, sortie haut-parleur |
| Dimensions | 430 mm x 100 mm x 320 mm |
| Poids | 8 kg |
| Utilisation | Idéal pour les systèmes audio domestiques, compatible avec divers appareils audio |
| Maintenance | Nettoyage régulier des connexions, vérification des câbles et des haut-parleurs |
| Sécurité | Éviter l'exposition à l'humidité, ne pas surcharger les sorties |
| Informations générales | Recommandé pour les audiophiles recherchant une qualité sonore supérieure |
FOIRE AUX QUESTIONS - RA971 MKII ROTEL
Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice RA971 MKII - ROTEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RA971 MKII de la marque ROTEL.
MODE D'EMPLOI RA971 MKII ROTEL

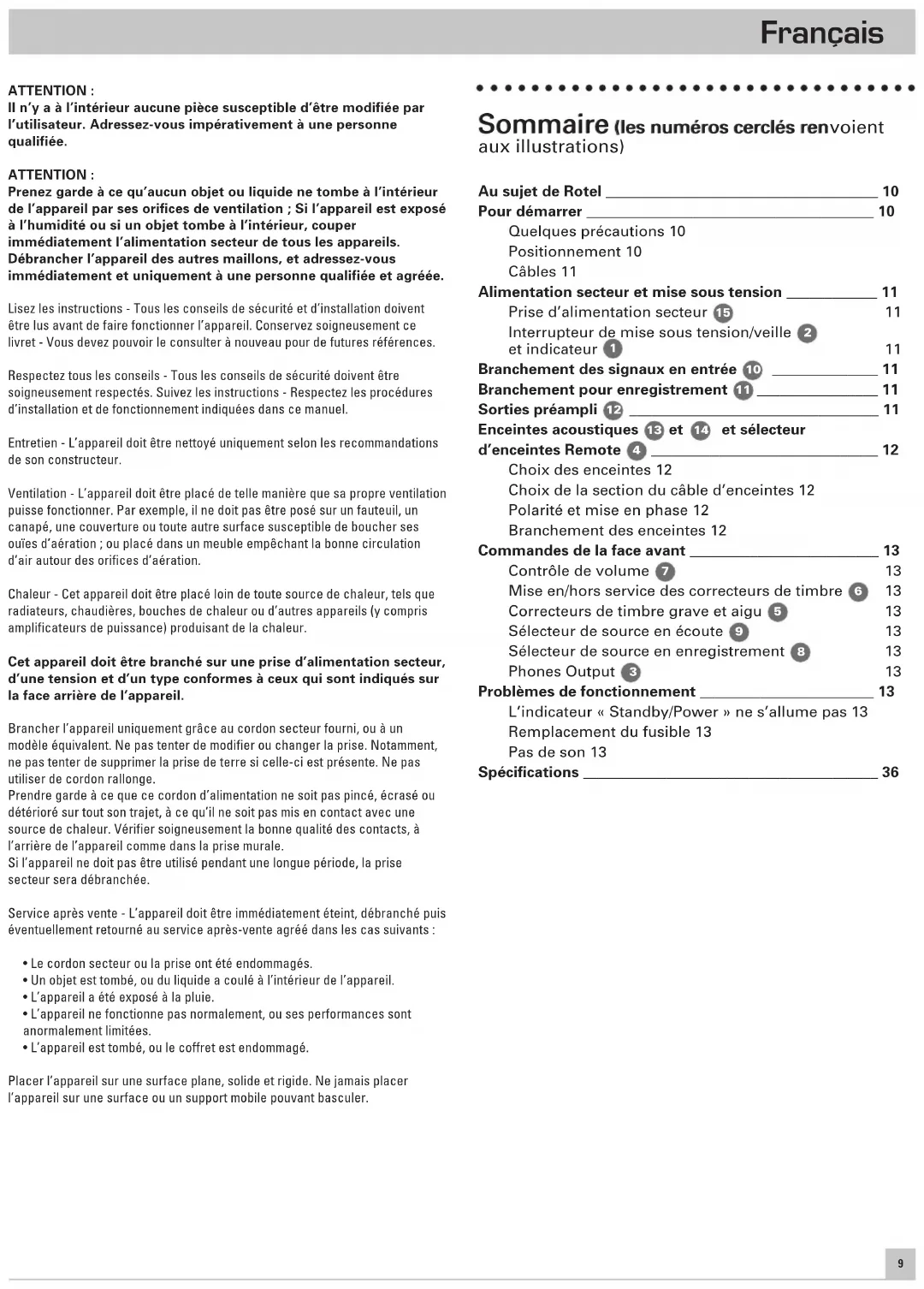

ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible d’être modifiée par l’utilisateur. Adressez-vous impérativement à une personne qualifiée. ATTENTION : Prenez garde à ce qu’aucun objet ou liquide ne tombe à l’intérieur de l’appareil par ses orifices de ventilation ; Si l’appareil est exposé à l’humidité ou si un objet tombe à l’intérieur, couper immédiatement l’alimentation secteur de tous les appareils. Débrancher l’appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée. Lisez les instructions - Tous les conseils de sécurité et d’installation doivent être lus avant de faire fonctionner l’appareil. Conservez soigneusement ce livret - Vous devez pouvoir le consulter à nouveau pour de futures références. Respectez tous les conseils - Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - Respectez les procédures d’installation et de fonctionnement indiquées dans ce manuel. Entretien - L’appareil doit être nettoyé uniquement selon les recommandations de son constructeur. Ventilation - L’appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner. Par exemple, il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d’aération ; ou placé dans un meuble empêchant la bonne circulation d’air autour des orifices d’aération. Chaleur - Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d’autres appareils (y compris amplificateurs de puissance) produisant de la chaleur. Cet appareil doit être branché sur une prise d’alimentation secteur, d’une tension et d’un type conformes à ceux qui sont indiqués sur la face arrière de l’appareil. Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge. Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis en contact avec une source de chaleur. Vérifier soigneusement la bonne qualité des contacts, à l’arrière de l’appareil comme dans la prise murale. Si l’appareil ne doit pas être utilisé pendant une longue période, la prise secteur sera débranchée. Service après vente - L’appareil doit être immédiatement éteint, débranché puis éventuellement retourné au service après-vente agréé dans les cas suivants :
- Le cordon secteur ou la prise ont été endommagés.
- Un objet est tombé, ou du liquide a coulé à l’intérieur de l’appareil.
- L’appareil a été exposé à la pluie.
- L’appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.
- L’appareil est tombé, ou le coffret est endommagé. Placer l’appareil sur une surface plane, solide et rigide. Ne jamais placer l’appareil sur une surface ou un support mobile pouvant basculer. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Sommaire (les numéros cerclés renvoient aux illustrations) Au sujet de Rotel ____________________________________ 10 Pour démarrer ______________________________________ 10 Quelques précautions 10 Positionnement 10 Câbles 11 Alimentation secteur et mise sous tension ____________ 11 Prise d’alimentation secteur
Interrupteur de mise sous tension/veille
Branchement des signaux en entrée
Branchement pour enregistrement
Enceintes acoustiques
et sélecteur d’enceintes Remote
Choix des enceintes 12 Choix de la section du câble d’enceintes 12 Polarité et mise en phase 12 Branchement des enceintes 12 Commandes de la face avant _________________________ 13 Contrôle de volume
Mise en/hors service des correcteurs de timbre
Correcteurs de timbre grave et aigu
Sélecteur de source en écoute
Sélecteur de source en enregistrement
Problèmes de fonctionnement _______________________ 13 L’indicateur « Standby/Power » ne s’allume pas 13 Remplacement du fusible 13 Pas de son 13 Spécifications _______________________________________ 36 Français10 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Au sujet de Rotel C’est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de trente ans. Pendant toutes ces années, leur passion ne s’est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils présentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés. Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soigneusement chaque appareil pour qu’il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n’importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C’est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel. L’excellente réputation musicale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d’innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables. Mais plus que tout, Rotel vous remercie pour l’achat de cet appareil, et souhaite qu’il vous apporte de nombreuses heures de plaisir musical. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Pour démarrer Merci d’avoir acheté cet amplificateur stéréo intégré Rotel RA- 971MKII. Il a été spécialement conçu pour vous fournir des heures et des heures de plaisir musical en tant que cœur de votre chaîne haute-fidélité. Le RA-971MKII est un amplificateur intégré très complet, de très hautes performances. Les différents aspects de sa conception ont été réalisés de manière à reproduire toute la dynamique comme les plus subtiles nuances de la musique. Le RA-971MKII est entre autres équipé d’une alimentation entièrement régulée, utilisant un transformateur torique spécialement fabriqué pour Rotel et des condensateurs « slit-foil » également uniques en leur genre. La faible impédance de cette alimentation assure une énorme réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus coûteuse, mais elle est essentielle pour le respect de la musique. Les circuits imprimés possèdent des pistes parfaitement symétriques. Elles préservent ainsi parfaitement l’intégrité « temporelle » de la musique. Les composants utilisés sont par exemple des résistances à film métallique et des condensateurs au polystyrène ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l’exceptionnelle musicalité de cet amplificateur. De plus, le RA-971MKII possède des sélecteurs de source en lec- ture et en enregistrement séparés, ce qui vous permet d’écouter une source pendant que vous en enregistrez une autre. Les principales fonctions du RA-971MKII sont faciles à comprendre et à utiliser. Elles ne diffèrent en rien de celles d’une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez ! Quelques précautions Attention : afin d’éviter tout dommage à l’appareil, éteignez TOUS les maillons du système avant de procéder au moindre branchement d’un câble. Ne remettez pas les appareils sous ten- sion sans avoir vérifié que tous les branchements ont été correctement effectués. Vérifiez notamment les câbles des enceintes acoustiques : il ne doit pas y avoir de brins susceptibles de créer des courts-circuits d’une prise à l’autre, ou sur le boîtier de l’amplificateur. Veuillez lire ce manuel d’utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et fonctionnement du RA-971MKII. Si vous vous posez encore des questions, n’hésitez pas à contacter immédiatement votre revendeur agréé Rotel. Conservez soigneusement l’emballage du RA-971MKII. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil. Remplissez et renvoyez la carte de garantie. Conservez la facture de votre appareil : c’est la meilleure preuve de votre propriété et de la date réelle d’achat. Disposition Comme tous les appareils traitant des signaux relativement faibles, le RA-971MKII est sensible à son environnement immédiat. Par exemple, ne le posez pas sur un amplificateur de puissance ! Le RA-971MKII dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d’autres maillons (ou objets) sur lui. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ven- tilation. N’oubliez pas non plus, lors de son installation, qu’il s’agit d’un appareil relativement lourd. L’étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s’applique. Nous vous recommandons d’ailleurs, à ce sujet, d’acquérir un de ces meubles spécialement conçus pour les chaînes haute-fidélité. Votre revendeur vous donnera toutes les informations nécessaires à ce sujet. AMPLIFICATEUR INTÉGRÉ STÉRÉOPHONIQUE RA-971MKII11 Câbles Vérifiez que les câbles d’alimentation secteur d’une part, les câbles de modulation analogique d’autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N’utiliser que des câbles de très bonne qualité, soigneusement blindés. Votre revendeur agréé Rotel est en mesure de vous donner tous les conseils nécessaires quant au choix de câbles de bonne qualité. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Alimentation secteur et mise sous tension Prise d’alimentation secteur
Compte tenu de la puissance relativement élevée qu’il peut délivrer, l’amplificateur RA-971MKII peut demander un courant très élevé et ainsi être particulièrement exigeant vis-à-vis de votre installation électrique. C’est pourquoi nous vous conseillons très vivement de ne le brancher que directement, dans une prise murale munie de deux broches. N’utilisez pas de câble rallonge. Une prise multiple pourra éventuellement être utilisée, mais seulement si elle possède la capacité en courant (ampères) demandée par le RA-971MKII et les autres appareils branchés dessus. Votre RA-971MKII a été configuré en usine pour la tension d’alimentation secteur du pays pour lequel il est prévu (115 ou 230 volts, fréquence 50 ou 60 Hz). Cette valeur est indiquée sur une étiquette, en face arrière. NOTE : si vous devez déménager dans un autre pays, il est pos- sible de modifier l’alimentation du RA-971MKII. Ne tentez pas d’effectuer cette transformation vous-même. Elle nécessite une intervention interne présentant des risques d’électrocution si certaines précautions ne sont pas respectées Consultez directement un revendeur agréé Rotel pour connaître la procédure à suivre. Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d’alimentation. Interrupteur
de mise sous tension Pressez la touche repérée « Power » pour mettre le RA-971MKII en service. La diode corresponde s’allume simultanément. Une seconde pression sur cette même touche éteint le RA-971MKII. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Branchement des signaux en entrée
[ Voir la figure 2 pour les branchements] Le RA-971MKII possède des prises au standard Cinch-RCA, stan- dard le plus communément répandu sur les maillons haute- fidélité. Note : Pour éviter tout bruit parasite susceptible d’endommager les enceintes acoustiques, assurez-vous que tout le système est éteint avant d’effectuer le moindre branchement. Toutes les entrées du RA-971MKII sont des entrées niveau Ligne. Elles sont donc conçues pour brancher des sources telles qu’un lecteur de CD, un magnétocassette, un tuner, etc. Si vous désirez utiliser une platine tourne-disque, un préampli phono externe est nécessaire. Rotel propose le modèle référence RQ-970BX. Les canaux gauche et droit sont clairement repérés et doivent être branchés sur les canaux correspondants des sources. Les prises du canal gauche sont blanches et les prises du canal droit rouges. N’utilisez que des câbles de liaison de très haute qualité. Demandez conseil à votre revendeur agréé Rotel. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Branchement pour enregistrement
[ Voir la figure 2 pour les branchements concernant l’enregistrement] Les entrées et sorties Tape 1 et Tape 2 peuvent être branchées sur les prises correspondantes d’entrée et de sortie de n’importe quel enregistreur analogique (magnétophone à bandes, magnétocassette, etc.) Lorsque vous branchez un tel appareil sur le RA-971MKII, n’oubliez pas que les sorties du magnétophone doivent être branchées sur les entrées du RA-971MKII, et les sorties
RA-971MKII sur les entrées du magnétophone. Respectez aussi la gauche et la droite, comme sur toutes les autres sources. N’utilisez que des câbles d’excellente qualité pour éviter toute perte d’information musicale. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Sorties préampli
Le RA-971MKII possède un jeu de prises de sortie de sa section préamplificatrice. Le signal de la source choisie via le sélecteur d’écoute « Listening » est envoyé en permanence sur cette paire de prises. Il peut donc être utilisé par un autre amplificateur intégré ou un amplificateur de puissance, par exemple pour alimenter une seconde paire d’enceintes acoustiques. Français12 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Enceintes acoustiques
sélecteur d’enceintes
Le RA-971MKII possède deux jeux de prises pour deux paires d’enceintes acoustiques, l’un repéré « Direct »
et l’autre repéré « Remote »
, pour une deuxième paire, dans une seconde pièce par exemple. Les sorties repérées Direct sont directement connectées aux bornes de sortie de l’électronique d’amplification de l’appareil : aucun commutateur ne vient perturber et couper le trajet du signal, afin de conserver un son le plus pur possible. Les sorties repérées Remote sont par contre commandées par le sélecteur repéré « remote »
, sur la face avant. Si les enceintes branchées sur Direct sont tout le temps actives, il faut presser la touche Remote pour entendre les enceintes branchées sur les prises Remote. Note : si vous désirez couper totalement le son des enceintes en certaines occasions (écoute au casque, par exemple), les enceintes principales doivent alors être branchées sur les prises repérées Remote. Vous pourrez ainsi les mettre en ou hors fonctionnement via la touche Remote de la face avant. Choix des enceintes Si une seule paire d’enceintes acoustiques est branchée sur le RA-971MKII, ces enceintes peuvent chacune avoir une impédance minimum de 4 ohms. Si deux paires sont branchées, à la fois sur les prises Direct et remote, chaque enceinte ne doit pas présenter une impédance inférieure à 8 ohms. L’impédance des enceintes est souvent indiquée de manière relativement peu précise. En pratique, seules quelques rares modèles d’enceintes risquent de présenter des problèmes pour le RA-971MKII. Consultez votre revendeur agréé Rotel pour de plus amples infor- mations à ce sujet. Choix de la section du câble d’enceintes Utilisez du câble deux conducteurs isolé pour relier le RA-971MKII aux enceintes. La taille et la qualité du câble peuvent avoir de l’influence sur les performances musicales. Un câble standard fonctionnera, mais il peut présenter des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, surtout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des perfor- mances optimales, penchez-vous sur l’offre en terme de câbles de très haute qualité. Votre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet. Polarité et mise en phase La polarité – autrement dit l’orientation correcte du « + » et du « - » pour chaque branchement entre l’amplificateur et le RA- 971MKII, et entre le RA-971MKII et les enceintes acoustiques doit être respecté pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d’une seule enceinte est inversée, il en résultera un manque de grave sensible et une dégradation importante de l’image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivré, un argenté), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l’entrée. Branchement des enceintes Éteignez tous les appareils avant de brancher les enceintes acoustiques. Le RA-971MKII possède des prises rouges et noires repérées SPEAKER CONNECTORS, qui acceptent indifféremment du câble nu, des cosses ou fourches spéciales, ou encore des fiches banane (sauf en Europe, où les nouvelles normes CE l’interdisent). Tirez le câble depuis le RA-971MKII vers les enceintes acoustiques. Prévoyez suffisamment de longueur pour qu’il ne subisse aucune contrainte sur toute sa longueur et que vous puissiez déplacer les éléments sans qu’il soit tendu (accès aux prises de l’amplificateur). Si vous utilisez des fourches, insérez-les à fond dans le logement offert par les prises et serrez fermement. Si vous utilisez du fil nu, dénudez tous les câbles sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu’aucun brin ne puisse venir en contact avec un autre d’un autre conducteur (court-circuit). Suivant la taille des torsades, insérez-les dans les trous centraux des prises ou entourez-le autour des axes de celles-ci (sens des aiguilles d’une montre). Dans tous les cas, serrez fermement à la main les bornes vissantes. Note : Vérifiez bien qu’il n’y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente. AMPLIFICATEUR INTÉGRÉ STÉRÉOPHONIQUE RA-971MKII13 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Commandes de la face avant Commande de volume
Le bouton de Volume est en fait composé de deux boutons concentriques : la couronne interne concerne le volume du canal droit, et la couronne la plus grande le volume du canal gauche. Ces deux couronnes sont volontairement reliées « par friction » de telle manière qu’elles tournent ensemble en utilisation normale. Un déplacement des couronnes dans le sens des aiguilles d’une montre augmente le volume, et inversement dans l’autre sens. Les deux couronnes peuvent être utilisées séparément l’une de l’autre : il suffit de maintenir une couronne pendant que l’on tourne l’autre. Normalement, il n’est nécessaire de compenser le niveau que sur un seul canal, lorsque la source écoutée présente un défaut d’équilibre gauche-droit. Mise en/hors service des correcteurs de timbre
Lorsque la touche de mise en/hors service des correcteurs de timbre est pressée, les correcteurs grave et aigu sont tout simplement mis hors circuit afin de conserver la qualité de son la plus pure possible. Nous vous conseillons, en utilisation normale, de laisser toujours les correcteurs de timbre hors circuit. Correcteurs de timbre grave et aigu
Lorsque le sélecteur de timbres est en position « On », tourner les boutons de grave (Bass) et d’aigu (Treble) permet de modifier l’équilibre tonal. Une augmentation du grave et/ou de l’aigu s’obtient en tournant le bouton dans le sens des aiguilles d’une montre, et inversement pour diminuer leur niveau respectif. Un système de haute qualité, correctement réglé et installé, ne nécessite pas normalement d’avoir recours à une correction des timbres dans le grave ou dans l’aigu. Utilisez ces correcteurs avec parcimonie. Soyez particulièrement vigilants si vous utilisez une correction maximum (à fond dans le sens des aiguilles d’une montre). Dans ce cas, vous augmentez très nettement la demande en puissance pour l’amplificateur, ce qui peut entraîner un fonctionnement à la limite de leurs capacités pour l’amplificateur comme pour les enceintes acoustiques. Sélecteur de source en écoute Listening
Ce sélecteur repéré « Listening » permet de choisir la source que l’on désire écouter, et celle qui est également envoyée sur les sor- ties préampli. Sélecteur de source en enregistrement Recording
Ce sélecteur Recording permet de sélectionner directement l’entrée que l’on désire enregistrer. Lorsque vous n’effectuez pas d’enregistrement, laissez-le sur la position « Off » afin d’éliminer les risques d’interférences avec les autres maillons du système. Le fait de disposer de sélecteurs séparés pour l’enregistrement et l’écoute ajoute une grande flexibilité à l’utilisation du RA-971MKII. Vous pouvez par exemple écouter un CD pendant que vous enregistrez une émission de radio, ou l’inverse. Prise casque
Cette prise est de type Jack 6,35 mm stéréo. Utilisez un adaptateur pour des prises jack plus petites (3,5 mm). Pour couper les enceintes, il faut utiliser le sélecteur d’enceintes : le fait d’enfoncer une prise casque ne les coupe pas automatiquement. Placez ce sélecteur sur « Off ». Note : le branchement d’un casque dans cette prise ne coupe pas automatiquement le son sur les sorties principales “Direct”. La section amplificatrice de puissance continue à recevoir un signal, et les enceintes principales continuent à fonctionner normalement. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Problèmes de fonctionnement La majorité des problèmes survenant dans une installation haute- fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d’un ou de plusieurs maillons. Si le problème est bien lié au RA-971MKII, il s’agit très certainement d’un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés : L’indicateur Power de mise sous tension ne s’allume pas L’amplificateur RA-971MKII n’est pas alimenté par le secteur. Vérifiez la position de l’interrupteur de mise sous tension POWER (position ON). Vérifiez la qualité des contacts du cordon secteur, et l’alimentation réelle de la prise murale. Remplacement du fusible Si un autre appareil électrique fonctionne en étant branché dans la même prise que le RA-971MKII, mais que la diode Standby de ce dernier ne s’allume pas, le fusible de protection interne doit être remplacé. Contactez votre revendeur agréé Rotel qui remplacera immédiatement ce fusible. Pas de son Vérifiez qu’un signal sort bien de la source sélectionnée. Vérifiez le bon branchement des câbles entre la source et l’amplificateur. Vérifiez que le sélecteur Listening est bien positionné sur la source voulue. Vérifiez aussi les câbles entre l’amplificateur et les enceintes acoustiques. Français14
