MANUAL DE USUARIO RA971 MKII ROTEL

Conmutador de Puesta en Marcha/Posición de Espera

e Indicador Luminoso de Puesta en Marcha

Conexiónes de la Señal de Entrada

Conexiones para Grabación

Terminales de Conexión a las Cajas Acústicas

Conmutador para Cajas Acústicas Remotas

Selección de las Cajas Acústicas 27 Selección del Cable de Conexión a las Cajas Acústicas 27 Polaridad y Puesta en Fase 28 Conexión de las Cajas Acústicas 28 Controles del Panel Frontal __________________________ 28 Control de Volumen

Conmutador de Activación/Desactivación de los Controles de Tono

Selector de la Fuente que se está Escuchando (“Listening”)

Selector de Grabación

Problemas y Posibles Soluciones _____________________ 29 El Indicador Luminoso de Puesta en Marcha/Posición de Espera No Se Activa 29 Sustitución del Fusible 29 No Hay Sonido 29 Características Técnicas _____________________________ 37

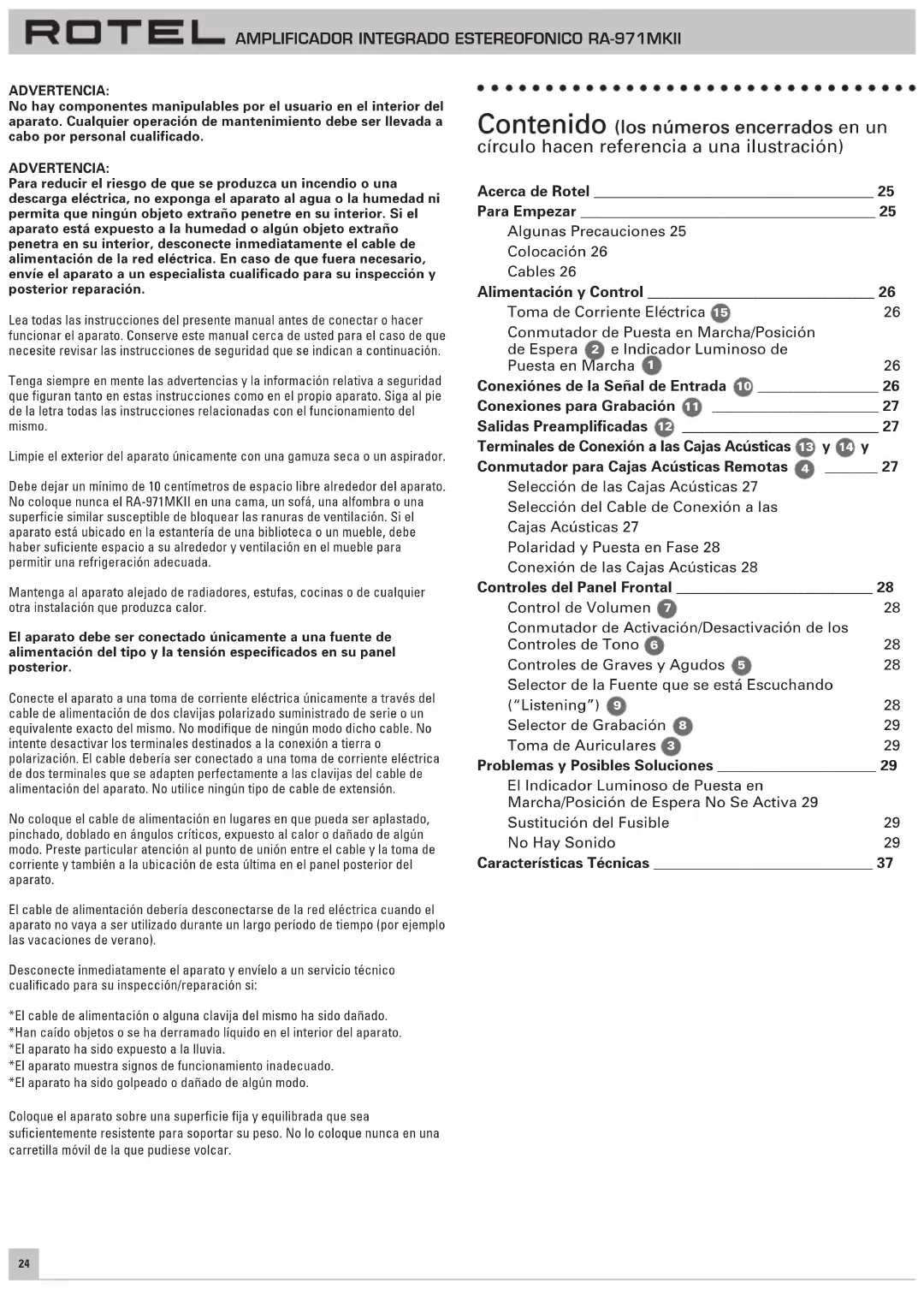

AMPLIFICADOR INTEGRADO ESTEREOFONICO RA-971MKII

ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado. ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, no exponga el aparato al agua o la humedad ni permita que ningún objeto extraño penetre en su interior. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a un especialista cualificado para su inspección y posterior reparación. Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato. Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación. Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de la letra todas las instrucciones relacionadas con el funcionamiento del mismo. Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador. Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. No coloque nunca el RA-971MKII en una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una biblioteca o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada. Mantenga al aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor. El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior. Conecte el aparato a una toma de corriente eléctrica únicamente a través del cable de alimentación de dos clavijas polarizado suministrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. No intente desactivar los terminales destinados a la conexión a tierra o polarización. El cable debería ser conectado a una toma de corriente eléctrica de dos terminales que se adapten perfectamente a las clavijas del cable de alimentación del aparato. No utilice ningún tipo de cable de extensión. No coloque el cable de alimentación en lugares en que pueda ser aplastado, pinchado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última en el panel posterior del aparato. El cable de alimentación debería desconectarse de la red eléctrica cuando el aparato no vaya a ser utilizado durante un largo período de tiempo (por ejemplo las vacaciones de verano). Desconecte inmediatamente el aparato y envíelo a un servicio técnico cualificado para su inspección/reparación si: *El cable de alimentación o alguna clavija del mismo ha sido dañado. *Han caído objetos o se ha derramado líquido en el interior del aparato. *El aparato ha sido expuesto a la lluvia. *El aparato muestra signos de funcionamiento inadecuado. *El aparato ha sido golpeado o dañado de algún modo. Coloque el aparato sobre una superficie fija y equilibrada que sea suficientemente resistente para soportar su peso. No lo coloque nunca en una carretilla móvil de la que pudiese volcar.25 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Acerca de Rotel Rotel fue fundada hace 30 años por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuales sean sus posibilidades económicas- es compartido por todos sus empleados. Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel. Rotel se ha ganado a pulso, a través de a cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación por la excelencia de sus productos. Los comentarios de estos profesionales que escuchan música cada día hacen posible que la compañía se reafirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales, fiables y asequibles. Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Para Empezar Gracias por adquirir el Amplificador Integrado Estereofónico Rotel RA-971MKII. Utilizado en un sistema de reproducción musical de alta calidad, le permitirá disfrutar durante muchos años de sus composiciones musicales favoritas. El RA-971MKII es un componente de audio de altas prestaciones extremadamente completo. Todos los aspectos de su diseño han sido optimizados para preservar toda la dinámica y todas las sutilezas de su música predilecta. El RA-971MKII incorpora una fuente de alimentación altamente regulada que incluye un transformador de alimentación toroidal y condensadores de láminas finas diseñados y construidos a medida siguiendo especificaciones de Rotel. Esta fuente de alimentación de baja impedancia posee una generosa reserva de energía que permite al RA-971MKII reproducir fácilmente las más exigentes señales de audio. Un diseño de este tipo resulta más caro de fabricar pero es mejor para la música. Las placas de circuito impreso (PCB) han sido diseñadas con Pistas Circuitales Simétricas a fin de asegurar el perfecto mantenimiento de las relaciones temporales de la música y la más fiel reproducción de las mismas. La circuitería del RA-971MKII utiliza resistencias de película metálica y condensadores de poliestireno o polipropileno en los puntos más críticos del recorrido de la señal de audio. Todos los aspectos de este diseño han sido examinados al milímetro con el objetivo último de conseguir una fiel reproducción de la música. Además, el RA-971MKII tiene selectores independientes para grabación y escucha que le permiten a usted escuchar una señal procedente de una determinada fuente mientras graba la procedente de otra. Las funciones principales del RA-971MKII son fáciles de comprender y utilizar. Si usted ya está experimentado en el manejo de componentes de audio estereofónicos, en principio no debería encontrar nada que le resultara especialmente complicado durante la puesta a punto inicial del mismo. Basta con que conecte el resto de componentes de su equipo y disfrute con su música preferida. Algunas Precauciones ADVERTENCIA: Para evitar que se produzcan daños en su equipo, desconecte TODOS los componentes del mismo cuando conecte o desconecte las cajas acústicas o cualquier componente adicional. No vuelva a poner en marcha los componentes del equipo hasta que esté completamente seguro de que todas las conexiones sean correctas y seguras. Preste una particular atención a los conductores de los cables de conexión a las cajas acústicas. No debe haber conductores sueltos que puedan contactar con los otros cables de conexión o el chasis del amplificador. Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto del RA-971MKII, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asímismo que contacte con su distribuidor autorizado de productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos. Guarde el embalaje del RA-971MKII y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte del RA-971MKII en condiciones diferentes de las originales puede dañar seriamente el aparato. Rellene y envíe la tarjeta de garantía suministrada junto con el RA-971MKII. Asegúrese asímismo de mantener en su poder la factura de compra puesto que es la mejor manera de que usted se acuerde de la fecha de compra, un dato esencial en caso de que necesitara asistencia técnica durante el período de garantía. Español26 Colocación Al igual que todos los componentes de audio que manejan señales de bajo nivel, el RA-971MKII puede verse afectado por su entorno. No lo coloque encima de una etapa de potencia; de este modo minimizará la posibilidad de que se produzcan zumbidos o interferencias electromagnéticas. El RA-971MKII genera calor durante su funcionamiento normal. Tanto los disipadores térmicos como las ranuras de ventilación de su cubierta superior han sido diseñados para evacuar este calor. Las ranuras de ventilación de la cubierta superior deben permanecer siempre despejadas. Debería haber unos 10 centímetros de espacio libre alrededor del chasis y una razonable corriente de aire a lo largo del lugar en que haya sido instalado el amplificador para evitar el sobrecalentamiento de este último. Tenga igualmente en cuenta el peso del amplificador cuando seleccione una ubicación determinada para su instalación. Asegúrese por tanto de que la estantería o mueble utilizado pueda soportarlo. Le recomendamos que instale el RA-971MKII en muebles diseñados específicamente para albergar componentes de audio. Dichos muebles están concebidos para reducir o suprimir vibraciones que puedan afectar negativamente a la calidad del sonido. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje acerca de los muebles más adecuados para su equipo y sobre la adecuada instalación en los mismos de sus componentes de audio. Cables Asegúrese de mantener alejados entre sí los cables de alimentación, digitales y de modulación de su equipo. De este modo se minimizarán las posibilidades de que la señal de audio se vea afectada por ruido o interferencias procedentes de los cables digitales o de alimentación. El uso exclusivo de cables apantallados de alta calidad también contribuirá a prevenir la entrada de ruido o interferencias susceptibles de degradar la calidad sonora de su equipo. Si tiene alguna pregunta que realizar al respecto, le recomendamos que visite a su distribuidor autorizado de productos Rotel para que le aconseje acerca de los cables más adecuados para su sistema. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Alimentación y Control Toma de Corriente Eléctrica

Debido a su relativamente alta potencia de salida, el RA-971MKII puede drenar una considerable cantidad de corriente hasta el punto de penalizar la instalación eléctrica de su hogar. Además, debería ser conectado directamente a una toma de corriente polarizada de 2 clavijas. No utilice ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad siempre y cuando esté (y también, por supuesto, la toma de corriente ubicada en la pared de su casa) preparada para manejar la corriente exigida por el RA-971MKII. Su RA-971MKII está configurado en fábrica para que trabaje con la tensión de red correcta que corresponda al país en que haya sido comprado (115 ó 230 voltios de corriente alterna con una frecuencia de 50 ó 60 Hz). Dicha configuración está indicada en un lugar visible del panel posterior del aparato. Nota: En caso de que tuviese que desplazar su RA-971MKII a otro país, es posible reconfigurarlo para que pueda trabajar con tensiones de red diferentes de la establecida en fábrica. No intente llevar a cabo esta conversión por su cuenta. El acceso al interior del RA-971MKII le expone a tensiones peligrosas. Para cualquier información al respecto, le rogamos que contacte con personal cualificado o llame al departamento de asistencia técnica postventa de Rotel. Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano-, le recomendamos, como precaución básica, que desconecte su amplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica. Conmutador de Puesta en Marcha/Posición de Espera

e Indicador Luminoso de Puesta en Marcha

Pulse el Conmutador de Puesta en Marcha para activar el RA-971MKII. El Indicador Luminoso Power se activará para confirmarlo. Pulse y libere de nuevo el Conmutador de Puesta en Marcha para desactivar el RA-971MKII. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Conexiónes de la Señal de Entrada

(Vea la Figura 2 para la realización de las conexiones pertinentes) El RA-971MKII incorpora conectores de entrada RCA convencionales, es decir idénticos a los que pueden encontrarse en la práctica totalidad de componentes de audio existentes en el mercado. Nota: Para evitar la presencia de ruidos susceptibles de ser apreciados tanto por usted como por sus cajas acústicas, asegúrese de que el sistema esté desconectado cuando usted esté realizando cualquier tipo de conexión de señal. Todas las entradas del RA-971MKII son de “nivel de línea” y resultan apropiadas para la conexión de componentes tales como reproductores de discos compactos, grabadores de videocasetes estereofónicos Hi-Fi o NICAM, reproductores de LaserDisc y DVD o incluso para procesar la señal de salida procedente de una mecánica CD-ROM. En caso de que desee conectar un giradiscos al RA-971MKII, debería utilizar un ecualizador de fono externo (como por ejemplo el RQ-970BX de Rotel).

AMPLIFICADOR INTEGRADO ESTEREOFONICO RA-971MKII27

Los canales Izquierdo (“Left”) y Derecho (“Right”) están claramente identificados y deberían ser conectados a los correspondientes terminales de las fuentes utilizadas. Los conectores RCA correspondientes al canal Izquierdo son de color blanco, mientras que los del canal Derecho son de color rojo. Utilice cables de alta calidad equipados con conectores RCA para la conexión de cualquier fuente al RA-971MKII. Consulte a su distribuidor autorizado de productos Rotel para que le aconseje sobre los cables a utilizar. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Conexiones para Grabación

(Vea la Figura 2 para la realización de las conexiones pertinentes) Las entradas y salidas Tape 1 y Tape 2 pueden ser conectadas a cualquier componente de grabación/reproducción -que por lo general suele una platina a casetes- que acepte señales de entrada y salida analógicas de nivel de línea. Cuando conecte un componente de grabación al RA-971MKII, recuerde que las salidas del grabador deben conectarse a las entradas tape del RA-971MKII. De modo similar, las salidas tape del RB-971MKII deben ser conectadas a las entradas del grabador. Al igual que sucede con otras fuentes, asegúrese de conectar los canales Izquierdo y Derecho correspondientes a cada componente a los canales adecuados de los componentes asociados. Utilice cables de interconexión de alta calidad para evitar pérdidas en la calidad del sonido. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Salidas Preamplificadas

El RA-971MKII incluye una pareja de salidas preamplificadas. La señal procedente de la fuente seleccionada con el Selector de Fuente de Escucha está siempre disponible en dichas salidas, que por regla general suelen utilizarse para suministrar una señal a otro amplificador integrado o etapa de potencia que a su vez se utilizará para atacar cajas acústicas ubicadas en otra parte de la casa (cajas acústicas remotas). ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Terminales de Conexión a las Cajas Acústicas

Conmutador para Cajas Acústicas Remotas

El RA-971MKII posee dos pares de terminales de conexión a cajas acústicas designados por “Direct”

. Las salidas Direct están directamente conectadas a la circuitería de salida del amplificador, lo que significa que no hay conmutadores en el trayecto recorrido por la señal de audio. De este modo se asegura el sonido más puro posible. Las salidas Remote son controladas por el conmutador Remote Speaker

, situado en el panel frontal. Las cajas acústicas conectadas a las salidas Direct siempre se oyen mientras que las conectadas a las salidas Remote son activas sólo cuando se ha pulsado el conmutador Remote Speaker. Nota: Si hay momentos en los que usted prefiere desactivar las cajas acústicas, como por ejemplo cuando quiere escuchar música con auriculares, entonces las cajas acústicas deberían ser conectadas a los terminales de salida Remote. Esto le permitirá controlar las cajas acústicas con el conmutador Remote Speaker. Selección de las Cajas Acústicas Si sólo se conecta una de la dos parejas de cajas acústicas al RA-971MKII, cada una de ellas debería tener una impedancia de 4 ohmios. Por el contrario, si también se van a conectar cajas acústicas a las salidas Remote, cada una de ellas debería tener una impedancia de 8 ohmios o más. Por lo general, la impedancia de las cajas acústicas es un parámetro bastante poco preciso, de modo que en la práctica muy pocas cajas acústicas presentarán problemas al RA-971MKII. Para cualquier duda o cuestión que tenga al respecto, consulte con su distribuidor autorizado de productos Rotel. Selección del Cable de Conexión a las Cajas Acústicas Utilice un cable de dos conductores perfectamente aislado para conectar el RA-971MKII a las cajas acústicas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más pesado mejorará el sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su distribuidor autorizado de productos Rotel puede ayudarle a seleccionar los cables que vaya a utilizar en su sistema. Español28 Polaridad y Puesta en Fase La polaridad, es decir la orientación positiva/negativa de las conexiones correspondientes a cada caja acústica y a la unión con el amplificador, debe ser coherente, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identificar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identifique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplificador y las cajas acústicas. Conexión de las Cajas Acústicas Desconecte todos los componentes de su equipo antes de llevar a cabo la conexión de las cajas acústicas. El RA-971MKII tiene dos pares de terminales de conexión debidamente codificados (por colores) en su panel posterior. Estos conectores aceptan cable pelado, conectores de tipo horquilla o conectores de tipo banana doble (excepto en los países de la Comunidad Europea, donde su uso no está permitido). Lleve el cable desde el RA-971MKII hasta las cajas acústicas. Procure que el mismo posea la suficiente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de aquéllas. Si usted está utilizando conectores dobles de tipo banana, únalos primero a los cables y a continuación insértelos en la zona posterior de los terminales de conexión. En cualquier caso, las tuercas de fijación de dichos terminales deberían bloquearse girándolas en sentido horario. Si está utilizando terminales de tipo horquilla, conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado a los terminales de conexión a las cajas acústicas, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asímismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de fijación hexagonales y a continuación coloque los conectores alrededor de los terminales de conexión a las cajas acústicas o el cable pelado en el orificio transversal que hay en los mismos. Gire en sentido horario las tuercas de fijación hexagonales para sujetar firmemente en su lugar el conector o el cable de conexión. Nota: Asegúrese de que no haya restos de cable susceptibles de tocar los cables o conductores adyacentes. ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ Controles del Panel Frontal Control de Volumen

El Control de Volumen consta en realidad de dos controles separados. El más pequeño, es decir el situado en el interior, controla el canal derecho, mientras que el de mayor tamaño, o sea el exterior, controla el canal izquierdo. Ambos controles están “conectados por fricción”, por lo que generalmente actúan de manera conjunta. Gírelos en sentido horario para aumentar el nivel de volumen y en sentido antihorario para reducirlo. Los dos controles pueden manejarse por separado sujetando uno de ellos mientras se gira el otro. Por regla general, esto sólo es necesario para compensar problemas de equilibrio entre canales presentes en el material grabado. Conmutador de Activación/Desactivación de los Controles de Tono

Cuando el conmutador Tone Switch está situado en la posición Off, los controles de tono son eliminados del camino recorrido por la señal musical con el fin de garantizar un sonido lo más puro posible. Si no va a utilizar los controles de tono, deje el conmutador Tone Switch en su posición “Off”. Sitúe el conmutador Tone Switch en la posición On si desea realizar ajustes con los Controles de Tono. Controles de Graves y Agudos

Cuando el conmutador Tone Switch está situado en la posición On, la rotación de los Controles de Graves y Agudos ajusta el balance tonal del sonido. Gire los Controles en sentido horario para aumentar el nivel de graves y/o agudos. Gírelos en sentido antihorario para disminuir el nivel de graves y/o agudos. Un sistema de audio de altas prestaciones adecuadamente ajustado produce el sonido más natural posible sin necesidad de ajustes ni controles de tono. Por tanto, utilice los mencionados controles lo menos posible. Sea particularmente cuidadoso cuando aplique algún tipo de realce en la respuesta tonal (giro de los controles en sentido horario) puesto que ello provoca un incremento de la potencia de salida en la zona alta y/o baja del espectro y por tanto de la carga soportada por el amplificador. Selector de la Fuente que se está Escuchando (“Listening”)

El ajuste de este selector controla cual de las señales de entrada es dirigida a las salidas principales y la etapa de potencia o, dicho de un modo más simple, cual es la fuente que está siendo escuchada.

AMPLIFICADOR INTEGRADO ESTEREOFONICO RA-971MKII29

Selector de Grabación

Este selector controla cual de las señales de entrada es enviada a las salidas de grabación. Cuando usted no esté grabando, el Selector de Grabación debería situarse en la posición “Off” para minimizar la posibilidad de que se produzcan interferencias causadas por el resto de componentes del sistema. La existencia de selectores separados para Grabación y Escucha añade un significativo margen de flexibilidad al uso del RA-971MKII. Por ejemplo, ajustando el Selector de Grabación en CD y el Selector de Escucha en Tuner usted podrá grabar un disco compacto mientras escucha la radio. En el Selector de Grabación no existe la posición Tape 2. Por tanto, en caso de que deseara copiar (“dub”) una grabación de una platina a otra, la platina “fuente” debería conectarse a la entrada Tape 1 y el Selector de Grabación debería situarse en Tape 1, mientras que la platina en la que se desea grabar debería conectarse a la salida Tape 2. Toma de Auriculares
