GEBRUIKSAANWIJZING RMB-1585MKII ROTEL

Zorg dat niet alleen de RMB-1585MKII, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.

Zorg dat niet alleen de RMB-1585MKII, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen. Wij raden u ook aan om

de 2 posiciones para la velocidad de dichos ventiladores, siento las opciones disponibles “Fan Off” (Ventiladores Apagados), “Fan Auto” . Seleccione la velocidad que mejor se adapte a las exigencias de refrigeración. NOTA: La RMB-1585MKII entrega una potencia elevada y el consiguiente calor incluso con los ventiladores en marcha. En consecuencia, para garantizar un funcionamiento adecuado se requiere una instalación y una ventilación apropiadas. Problemas y Posibles Soluciones La mayoría de dicultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo la RMB-1585MKII, considere las sugerencias que le damos para las condiciones que se detallan a continuación. El Indicador Luminoso del Panel Frontal No Se Activa No entra corriente eléctrica en el amplicador. Compruebe el conmutador de puesta en marcha del panel frontal. Asegúrese de que esté situado en la posición ON. Compruebe la conexión de alimentación del amplicador y la toma de corriente eléctrica alterna. Sustitución del Fusible En el caso de que otro dispositivo eléctrico conectado a la toma anterior funcione correctamente y el indicador luminoso de puesta en marcha del amplicador siga sin activarse cuando este último esté conectado a dicha toma, signica que es muy posible que el fusible de protección interno se haya fundido. Si usted cree que ha sucedido esto, contacte con su detallista Rotel autorizado para que le proporcione uno nuevo y se lo instale adecuadamente. No Hay Sonido Si el amplicador recibe señal eléctrica pero no produce sonido, compruebe el estado del Indicador Luminoso de Protección del panel frontal. Si está activado, lea las líneas que siguen. En caso contrario, compruebe todas las conexiones de su equipo y los ajustes correspondientes a cada uno de los componentes del mismo. El Indicador de Protección está Activado El Indicador Luminoso del Panel Frontal parpadea cuando los circuitos de protección del amplicador han interrumpido el funcionamiento normal del aparato. Por regla general, esto sólo suele ocurrir cuando las ranuras de ventilación están bloqueadas, cuando hay una conexión incorrecta de las cajas acústicas o después de un período de utilización en condiciones extremas. Desconecte su equipo y espere que el amplicador se enfríe. A continuación pulse repetidamente el conmutador de puesta en marcha para reinicializar los dispositivos de protección. Si la anomalía no es corregida y vuelve a hacer acto de presencia, signica que hay un problema en su equipo o en el propio amplicador.32 RMB-1585MKII Etapa de Potencia de Cinco Canales Características Técnicas Potencia de Salida Potencia de Salida (5 Canales impulsados, 8 ohmios)(5 Canales impulsados, 8 ohmios) 210 W/canal Potencia de Salida Potencia de Salida (5 Canales impulsados, 4 ohmios)(5 Canales impulsados, 4 ohmios) 340 W/canal Potencia de Salida Potencia de Salida (2 canales impulsados, 4 ohmios)(2 canales impulsados, 4 ohmios) 440 W/canal Distorsión Armónica TotalDistorsión Armónica Total < 0’03% Distorsión por IntermodulaciónDistorsión por Intermodulación (60 Hz:7 kHz, 4:1) < 0’03% Respuesta en FrecuenciaRespuesta en Frecuencia (+0 dB, -0.3 dB) 10-100.000 Hz Factor de AmortiguamientoFactor de Amortiguamiento (1k Hz, 8 ohmios) 233 Sensibilidad/Impedancia de EntradaSensibilidad/Impedancia de Entrada No BalanceadaNo Balanceada 1’89 V/12 kohmios BalanceadaBalanceada 4’7 V/50 kohmios GananciaGanancia 26’9 dB Relación Señal/RuidoRelación Señal/Ruido (norma IHF/ponderación A) 120 dB Diafonía/Separación Diafonía/Separación >55 dB AlimentaciónAlimentación Europa 230 V/50 Hz EE.UU. 120 V/60 Hz ConsumoConsumo 1200 vatios BTU BTU (4 ohms, 1/8 power)(4 ohms, 1/8 power) 3317 BTU / h Dimensiones Dimensiones ((An x Al x P)) 431x237x456 mm Altura del Panel Frontal Altura del Panel Frontal (para montaje en rack)(para montaje en rack) 221 mm (5U) Peso NetoPeso Neto 37’4 kg Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo. El logotipo de Rotel es una marca registrada de The Rotel Co, Ltd., Tokio, Japón.33 Nederlands WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door erkende onderhoudsmonteurs uitvoeren. WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur. Lees alle aanwijzingen. Bewaar deze handleiding. Neem alle waarschuwingen ter harte. Volg alle gebruiksaanwijzingen op. Gebruik dit apparaat niet in de buurt van water. Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger. Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen. Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte produceren. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten.De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van het bijgeleverde snoer niet in uw stopcontact past, raadpleeg dan een elektricien. Leg het netsnoer zodanig dat het niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van het snoer dat achter uit het apparaat komt. Gebruik alleen door de fabrikant voorgeschreven accessoires. Gebruik het apparaat alleen in combinatie met een standaard, rek, steun of schappensysteem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standaard of rek (ver)plaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen of schade aan het apparaat. Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden. Staak het gebruik van het apparaat onmiddellijk en laat het door professionele onderhoudsmonteurs controleren en/of repareren als: het netsnoer of de stekker beschadigd is; er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat niet naar behoren lijkt te werken; het apparaat is gevallen of beschadigd. De inrichting moet worden gebruikt in niet- tropische klimaat. De ventilatie moet niet worden belemmerd door de ventilatieopeningen af te dekken met items zoals kranten, tafelkleden, gordijnen, enz. Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. Het aanraken van niet-geïsoleerde klemmen of bedrading kan een onaangenaam gevoel veroorzaken. Laat ten minste 10 cm ruimte vrij rond het apparaat. WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is. Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230V/50Hz) Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Gebruik geen verlengsnoer. Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijderen uit het apparaat. Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting mogelijk met minimaal risico van elektrische schokken. Dit symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie. Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen. RMB-1585MKII

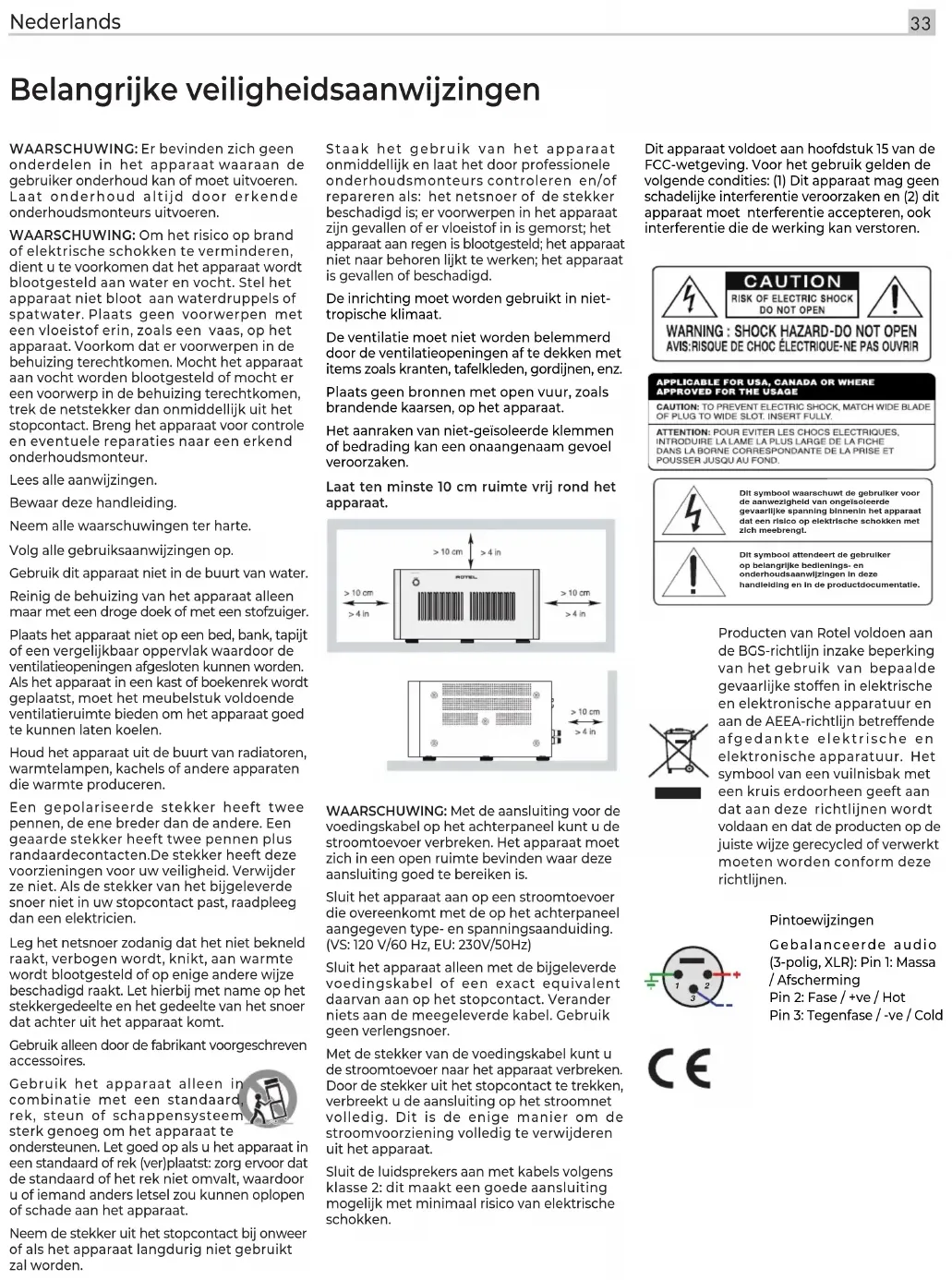

• Pintoewijzingen Gebalanceerde audio (3-polig, XLR): Pin 1: Massa / Afscherming Pin 2: Fase / +ve / Hot Pin 3: Tegenfase / -ve / Cold Belangrijke veiligheidsaanwijzingen Dit apparaat voldoet aan hoofdstuk 15 van de FCC-wetgeving. Voor het gebruik gelden de volgende condities: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet nterferentie accepteren, ook interferentie die de werking kan verstoren.34 RMB-1585MKII 5-kanaals vermogensversterker Over Rotel Ons verhaal is meer dan 60 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten. Rotel is opgericht door een familie met een passie voor muziek die hiapparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hikenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel. De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd. Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker eralles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten. Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efciency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik. Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen. Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben. Over wattage Het uitgangsvermogen van de RMB-1585MKII wordt vermeld als 340 watt voor elk kanaal bij 4 ohm, wanneer vijf kanalen samen op vol vermogen werken. Als u de specificaties voor verschillende producten wilt vergelijken, houd er dan rekening mee dat het uitgangsvermogen niet altijd op dezelfde manier wordt aangegeven, waardoor het dus mogelijk is dat u niet dezelfde waarden met elkaar vergelijkt. Het uitgangsvermogen kan bijvoorbeeld worden aangegeven voor slechts één kanaal in bedrijf, hetgeen een hogere maximumwaarde oplevert. De impedantie van een luidspreker geeft de elektrische weerstand of belasting aan die de luidspreker biedt als hij op de versterker wordt aangesloten. Meestal is dit 8 ohm of 4 ohm. Hoe lager de impedantie, des te meer vermogen de luidspreker nodig heeft. Een luidspreker van Inhoud Afbeelding 1-1: Bedieningselementen en aansluitingen 3 Afbeelding 1-2: Bedieningselementen en aansluitingen 4 Afbeelding 2: Analoge ingangen en luidsprekeruitgangen 5 Afbeelding 3: Gebalanceerde ingangen (XLR) 6 Afbeelding 4: Bi-versterkte aansluiting 7 Héél belangrijk 8 Belangrijke veiligheidsaanwijzingen p. 33
• Over Rotel p. 34
• Over wattage p. 34
• Aan de slag p. 35
• Enkele voorzorgsmaatregelen 35 Plaatsing 35 Kabels 35 Aansluiting op het stroomnet en bediening AC-voedingsingang p. 35

Beveiligingscircuits

Ingangssignaalaansluitingen

Luidsprekers aansluiten .......................................36 Luidsprekerselectie 36 Luidsprekerkabelselectie 36 Polariteit en fase 36 Luidsprekeraansluitingen

Koelventilatoren ...............................................37 Problemen oplossen ...........................................38 De AAN/UIT-indicator brandt niet 37 De zekering vervangen 37 Geen geluid 37 Beveiligingsindicator 37 Specicaties ..................................................3835 Nederlands 4 ohm vraagt tweemaal zo veel vermogen als een luidspreker van 8 ohm. De versterkers van Rotel kunnen echter alle luidsprekerimpedanties van 8 tot 4 ohm aan, waarbij alle kanalen op vol vermogen kunnen werken. Omdat het ontwerp van Rotel geoptimaliseerd is voor gebruikssituaties waarbij alle kanalen samenwerken, kan Rotel het echte uitgangsvermogen voor beide kanalen vermelden. Dit kan ook van belang zijn voor uw geluidservaring. Als u een film kijkt, is het bijvoorbeeld belangrijk dat de versterker het geluid over alle kanalen tegelijkertijd op vol vermogen kan reproduceren, vooral als er een vulkaan uitbarst! Aan de slag U hebt de RMB-1585MKII stereo vermogensversterker van Rotel aangeschaft. In combinatie met een hoogwaardig muziek- of home- theatre-systeem biedt deze versterker van Rotel jarenlang muziekplezier. De RMB-1585MKII is een krachtige versterker die audioprestaties van het hoogste niveau leveren. Discrete uitgangsapparatuur, een krachtige voeding, hoogwaardige componenten en het uitgebalanceerde ontwerp van Rotel garanderen een uitstekende geluidskwaliteit. De high-current RMB-1585MKII kunnen de meest veeleisende luidsprekers aansturen. Houd er rekening mee dat de RMB-1585MKII een groot vermogen kunnen bereiken, meer dan 340 watt per kanaal. Zorg ervoor dat uw luidsprekers hiertegen bestand zijn. Als u hieraan twijfelt, neem dan contact op met uw plaatselijke Rotel-audiodealer voor advies. De versterker kunnen eenvoudig worden geïnstalleerd en bediend. Als u ervaring hebt met andere stereo vermogensversterkers, zult u in principe niets vreemds tegenkomen. U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave. Enkele voorzorgsmaatregelen WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes zijn die contact kunnen maken met de andere luidsprekerkabels of met het chassis van de versterker. Lees deze handleiding zorgvuldig. U vindt hierin niet alleen basisinstructies voor het installeren en gebruiken van dit apparaat, maar ook waardevolle informatie over verschillende systeemconguraties voor uw versterker en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw ofciële Rotel-verkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht. Bewaar de doos waarin de versterker afgeleverd is en alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de versterkers niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden. Vul de registratiekaart in, als die in de verpakking zit of registreer online. Bewaar ook de originele aankoopbon of registreer online. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie. Plaatsing Zoals alle audiocomponenten die lage signalen verwerken, kan ook deze versterker door de omgeving beïnvloed worden. Plaats de versterker niet boven op andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis. De RMB-1585MKII geven tijdens normaal gebruik warmte af. Om deze warmte af te voeren is de versterker voorzien van koelprofielen en ventilatieopeningen. De ventilatiegleuven in de bovenkant moeten open blijven. Om te voorkomen dat de versterker oververhit raakt, moet er 10 cm ruimte zijn rond het chassis en moet er een redelijke luchtdoorstroming zijn op de installatielocatie. Houd bij het selecteren van een installatielocatie rekening met het gewicht van de versterker. Controleer of het gebruikte schap of de kast sterk genoeg is als u de versterker niet in de meegeleverde rekbeugels installeert. Wij adviseren u het apparaat in speciaal meubilair voor audiocomponenten te plaatsen. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kunnen aantasten te verminderen of te onderdrukken. Vraag uw ofciële Rotel-verkoper om advies over het juiste meubilair en over de juiste installatie van audiocomponenten. Kabels Houd voldoende afstand tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedings- of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeem aantast. Mocht u vragen hebben, vraag dan uw ofciële Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeem. Aansluiting op het stroomnet en bediening AC-voedingsingang

Uw versterker is in de fabriek gecongureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt, dus 120 volt of 230 volt. De AC-lijnconguratie is aangegeven op een plaatje op het achterpaneel. OPMERKING: Als u uw versterker naar een ander land verhuist, dient u deze mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie niet zelf uit te voeren. Door de behuizing van de versterker te openen, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie. OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel. Door het hoge vermogen kan de versterker veel stroom trekken. Hij moet daarom rechtstreeks op een wandcontactdoos worden aangesloten. De RMB-1585MKII moeten worden aangesloten op een 3-pens gepolariseerde36 RMB-1585MKII 5-kanaals vermogensversterker wandcontactdoos. Gebruik geen verlengsnoer. U kunt eventueel gebruikmaken van een speciale meervoudige stekkerdoos als de specicaties van de stekkerdoos (en de wandcontactdoos waarop deze wordt aangesloten) afdoende zijn voor de stroom die gevraagd wordt door de versterker en alle erop aangesloten componenten. Controleer of de AAN/UIT-KNOP

aan de voorkant van de versterker uitgeschakeld is (in de stand ‘uit’). Sluit vervolgens de bijgeleverde voedingskabel aan op de voedingsingang

aan de achterkant van het apparaat en steek de stekker in het stopcontact. Als u langere tijd niet thuis bent, bijvoorbeeld als u een maand op vakantie gaat, is het verstandig om de stekker van uw versterker (en die van andere audio- en videoapparatuur) niet in het stopcontact te laten zitten terwijl u weg bent. AAN/UIT-knop en AAN/UIT-indicator

De AAN/UIT-knop bevindt zich op het voorpaneel van uw versterker. Druk de knop in om de versterker in te schakelen. De ring rond de knop gaat branden ten teken dat de versterker ingeschakeld is. Druk nogmaals op de knop en zet hem weer in de stand ‘uit’ om de versterker uit te schakelen. OPMERKING: Breng de zelfklevende ring aan over het licht rondom de AAN/UIT-knop als u het blauwe licht te fel vindt. Triggerin- en uitgang 12 volt

De aansluiting ‘IN’ is bedoeld om de connector van 3,5 mm MONO aan te sluiten die het +12 volt triggersignaal doorgeeft om de versterker in en uit te schakelen. Wanneer de trigger is aangesloten op de IN, gebruikt de versterker automatisch de 12V trigger-vermogensregelingsfunctie. Deze ingang accepteert alle besturingssignalen (gelijk- of wisselstroom) van 3 tot en met 30 Volt. De aansluiting ‘OUT’ is bedoeld om een andere connector van 3,5 mm MONO aan te sluiten om een 12 volt triggersignaal door te geven aan andere componenten. Elk 12V Trigger-signaal op de INPUT-aansluiting wordt doorgegeven aan de OUT-aansluiting. Beveiligingscircuits

De RMB-1585MKII is voorzien van circuits voor thermische beveiliging en kortsluitbeveiliging om het apparaat te beschermen tegen beschadiging in geval van extreme of foutieve bedrijfsomstandigheden. In tegenstelling tot bij veel andere apparaten staan de beveiligingscircuits los van het audiosignaal en hebben ze geen invloed op de geluidsprestaties. Ze bewaken de temperatuur van de uitgangsapparaten en de spanning die ze verwerken en schakelen de versterker uit als de gebruiksomstandigheden de veiligheidsgrenzen overschrijden. Waarschijnlijk zult u de werking van deze beveiligingscircuits nooit ervaren. Mocht er echter een storing optreden, dan stopt de versterker en begint de voedingsindicator op het voorpaneel te knipperen. Schakel de versterker uit als dit gebeurt, laat hem enkele minuten afkoelen en probeer vervolgens het probleem te vinden en te verhelpen. Als u de versterker weer inschakelt, wordt het beveiligingscircuit automatisch gereset. De voedingsindicator gaat weer branden, wat aangeeft dat de versterker normaal is ingeschakeld. In de meeste gevallen treedt het beveiligingscircuit in werking door een storing, zoals kortsluiting in de luidsprekerkabels of onvoldoende ventilatie waardoor het apparaat oververhit raakt. Heel zelden wordt het beveiligingscircuit ingeschakeld doordat de luidsprekerimpedantie zeer laag is of de luidsprekerbelasting als gevolg van een hoog reactiegedrag te hoog is. Als het beveiligingscircuit herhaaldelijk wordt ingeschakeld en u de storing niet kunt vinden en/of verhelpen, vraag uw ofciële Rotel-verkoper dan om hulp. Ingangssignaalaansluitingen

Zie afbeelding 2 De RMB-1585MKII heeft standaard ingangsaansluitingen van het type RCA en te vinden op bijna alle audioapparatuur. De RMB-1585MKII is geschikt voor gebalanceerde ingangsconnectoren zoals. Er mag slechts één set ingangen worden aangesloten. Sluit nooit de gebalanceerde ingangen en de RCA-ingangen tegelijkertijd aan. OPMERKING: Zorg ervoor dat de versterker is uitgeschakeld als u de configuratie van de ingangssignalen aanpast; zo voorkomt u harde en mogelijk schadelijke geluiden. Maak gebruik van hoogwaardige audiokabels. Sluit elk van de uitgangen van de voorversterker of de signaalprocessor aan op de bijbehorende ingang van de versterker. Luidsprekers aansluiten Zie afbeelding 2 Luidsprekerselectie We raden u aan luidsprekers te gebruiken met een nominale impedantie van 4 ohm of hoger in combinatie met de RMB-1585MKII. Wees voorzichtig als u meerdere paren luidsprekers parallel wilt aansturen, want de daadwerkelijke impedantie die de versterker doorkrijgt, wordt gehalveerd. Als u bijvoorbeeld twee paar luidsprekers van 8 ohm aandrijft, ziet de versterker een belasting van 4 ohm. Als u meerdere luidsprekers parallel aandrijft, raden we u aan luidsprekers te kiezen met een nominale impedantie van 8 ohm of hoger. Luidsprekerimpedantie-aanduidingen zijn niet altijd even nauwkeurig. In de praktijk zal het niet vaak gebeuren dat luidsprekers problemen opleveren voor de RMB-1585MKII. Mocht u hierover echter vragen hebben, neem dan contact op met uw ofciële Rotel-verkoper. Luidsprekerkabelselectie Sluit de versterker aan op de luidsprekers met geïsoleerde, twee-aderige kabels van geslagen draad. De dikte en de kwaliteit van de kabel kunnen een hoorbaar effect hebben op de prestaties van het systeem. Standaard luidsprekerkabel werkt wel, maar heeft als nadeel dat het volume en/of de basrespons lager is, met name bij grotere kabellengtes. In het algemeen leveren dikkere kabels een beter geluid op. Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen.Uw ofciële Rotel-verkoper kan u helpen de juiste kabels voor uw systeem te kiezen. Polariteit en fase De polariteit – de juiste aansluiting van de plus- en minpool – moet voor elke luidspreker- en versterkeraansluiting hetzelfde zijn, zodat alle luidsprekers in fase zijn. Als de polariteit van één aansluiting wordt omgekeerd, is de basweergave zeer zwak en is het stereobeeld minder goed. Alle kabels zijn dusdanig gemerkt dat de twee verschillende aders te herkennen zijn. Ze kunnen voorzien zijn van ribbels of van een streep op de isolatie van één ader. Of de isolatie kan transparant zijn terwijl de37 Nederlands inwendige draden verschillende kleuren hebben (koper en zilver). Ook is het mogelijk dat de polariteitsindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan op dezelfde manier aan. Luidsprekeraansluitingen

OPMERKING: De onderstaande tekst betreft zowel aansluitklemmen als plug-in-aansluitingen. Gebruik NIET beide aansluitmethoden samen om meerdere luidsprekers aan te sluiten. Schakel alle componenten in het systeem uit voordat u de luidsprekers aansluit. De RMB-1585MKII heeft twee kleurgecodeerde aansluitklemmen, twee per kanaal. Op deze connectoren kunnen gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aangesloten (behalve in de landen binnen de Europese Unie waar het gebruik van deze laatste niet is toegestaan). Leid de kabel vanaf de versterker naar de luidsprekers. Zorg voor voldoende extra lengte om de componenten te kunnen verplaatsen, zodat de luidsprekeruitgangen bereikbaar zijn. Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek ze achter in de aansluitklemmen. Schroef de bevestigingsschroeven van de aansluitklemmen helemaal vast (rechtsom). Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de aansluitklemmen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders niet. Schroef de aansluitklem los (linksom draaien). Doe het kabelschoentje of de gestripte kabel rond de as van de aansluitklem en draai de aansluitklem vervolgens weer vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen. OPMERKING: Zorg ervoor dat er geen losse draadjes uitsteken die andere aders of connectoren kunnen raken. Zorg dat de plus van de luidspreker, meestal rood gemerkt, op de plus van de versterker wordt aangesloten en de min, meestel zwart, op de min van de versterker. Bi-Amp-luidsprekeruitgangen

Zie afbeelding 4 Sluit luidsprekers aan die ondersteuning bieden voor Bi-Amp om de kwaliteit van de lage en hoge tonen te verbeteren. Om de Bi-Amp- functie in te schakelen moet u de BI-AMP-schakelaar

in de stand ON (AAN) zetten. Sluit luidsprekers die compatibel zijn met Bi-Amp aan op OUTPUT 1 (UITGANG 1), OUTPUT 2 (UITGANG 2), OUTPUT 4 (UITGANG 4) en OUTPUT 5 (UITGANG 5). Zorg ervoor dat u de koperen overbruggingsstaven verwijdert die tussen de aansluitingen van de luidsprekers zijn aangebracht. U moet voor de uitgangen van de luidsprekers het schema van Figuur 4 volgen om ervoor te zorgen dat het uitgangsvermogen correct van het apparaat naar de luidsprekers wordt geleid. OPMERKING: Als u het bedradingsschema voor de Bi-Amp- luidsprekers niet volgt, is de uitvoer niet efficiënt en werken B-Amp en de versterker niet goed samen. Koelventilatoren De Rotel RMB-1585MKII versterker is voorzien van vier koelventilatoren die de interne componenten met lucht koelen. Op het achterpaneel van de RMB-1585MKII bevindt zich een tweestandenschakelaar

voor de ventilatorsnelheid. De standen zijn ‘ventilator uitventilator uit’, ‘ventilator autoventilator auto’. Selecteer de ventilatorsnelheid die het beste bij de installatie- en koeleisen past. OPMERKING: Zelfs als de koelventilatoren in gebruik zijn, produceert de RMB-1585MKII veel vermogen en, als gevolg daarvan, warmte. Goede installatie en ventilatie zijn vereist om een goede werking van de versterker zeker te stellen. Problemen oplossen De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de versterker geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties: De AAN/UIT-indicator brandt niet De versterker krijgt geen voeding. Controleer de aan/uit-schakelaar op het voorpaneel. Bevestig dat hij is ingeschakeld. Controleer de voedingsaansluitingen van de versterker en het stopcontact. De zekering vervangen Als een ander apparaat wel op het stopcontact werkt, maar de AAN/ UIT-indicator van de versterker niet gaat branden als de stekker in het stopcontact wordt gestoken, is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen. Geen geluid Als de versterker wel op de netvoeding is aangesloten maar geen geluid produceert, controleer dan de beveiligingsindicator op het voorpaneel. Raadpleeg de onderstaande informatie als deze brandt. Controleer als dit niet het geval is alle aansluitingen en bedieningsinstellingen op de bijbehorende componenten. Beveiligingsindicator De AAN/UIT-indicator op het voorpaneel knippert als de versterker is uitgeschakeld door een van de beveiligingscircuits. Gewoonlijk gebeurt dit alleen als de ventilatieopeningen geblokkeerd zijn, als er iets mis is met de bedrading van de luidsprekers of na langdurig extreem gebruik. Schakel het systeem uit en laat de versterker afkoelen. Druk vervolgens de aan/uitschakelaar op het voorpaneel in om de beveiliging te resetten. Als de storing niet is verholpen of opnieuw optreedt, is er een probleem met het systeem of de versterker zelf.38 RMB-1585MKII 5-kanaals vermogensversterker Specicaties Uitgangsvermogen Uitgangsvermogen (5ch aangedreven, 8 ohm)(5ch aangedreven, 8 ohm) 210 watt/kanaal, Uitgangsvermogen Uitgangsvermogen (5ch aangedreven, 4 ohm)(5ch aangedreven, 4 ohm) 340 watt/kanaal, Uitgangsvermogen Uitgangsvermogen (2ch aangedreven, 4 ohm)(2ch aangedreven, 4 ohm) 440 watt/kanaal, Totale harmonische vervorming Totale harmonische vervorming < 0,03% IntermodulatievervormingIntermodulatievervorming (60 Hz : 7 kHz, 4:1) < 0,03% FrequentieresponsFrequentierespons (+0, –0.3 dB) 10 Hz – 100 kHz DempingsfactorDempingsfactor (1k Hz, 8 ohm) 223 Impedantie/gevoeligheid ingangImpedantie/gevoeligheid ingang Ongebalanceerd 12k ohm/1,89 volt Gebalanceerd 50k ohm/4,7 volt SignaalversterkingSignaalversterking 26,9 dB LuidsprekerimpedantieLuidsprekerimpedantie minimaal 4 ohm Signaal-ruisverhoudingSignaal-ruisverhouding (IHF A netwerk) 120 dB Overspraak/scheiding Overspraak/scheiding >55 dB NetspanningNetspanning Amerikaanse versie 120 volt, 60 Hz Europese versie 230 volt, 50 Hz StroomverbruikStroomverbruik 1200 watt BTU BTU (4 ohm, 1/8 vermogen)(4 ohm, 1/8 vermogen) 3317 BTU / h Afmetingen Afmetingen ((Breedte x Hoogte x Diepte)) 431 x 237 x 456 mm 17 x 9

/3 x 18 in Hoogte voorpaneel Hoogte voorpaneel 5U / 221 mm / 8
