GEBRUIKSAANWIJZING RCX1500 ROTEL

serviceable parts inside the player; leave all servicing to qualified service personnel.WARNING!To reduce the risk of electrical shock, fires, etc.: 1. Do not remove screws, covers or cabinet. 2. Do not expose the unit to rain or moisture. 3. Do not touch the power cord or plug with wet hands.LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD. TITTA EJ IN I STRÅLEN. BELANGRIjKE INFORMATIE VOOR LASERPRODUCTEN1. KLASSE 1 LASERPRODUCT2. GEVAARLIjK: Zichtbare straling van de laser wanneer de speler geopend is of wanneer de afdichting niet goed functioneert. Voorkom dus directe blootstelling aan de laserstraal.3. WAARSCHUWING: Laat de speler dus te allen tijde gesloten. Er bevinden zich in de speler geen onderdelen, die verondersteld worden door de gebruiker gerepareerd te worden, laat dus al het servicewerk over aan een gekwalificeerde reparateur.ALGEMENE WAARSCHUWING!!Om het risico op elektrische schokken, brand enz. te voorkomen: 1. Verwijder geen schroeven, de afdekkap of de behuizing. 2. Stel het apparaat niet bloot aan water of vocht. 3. Raak het netsnoer en de stekkers niet aan met natte handen.KLASSE 1 LASERPRODUCT WAARSCHUWING

WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS. Dit symbool maakt de gebruiker erop attent dat er binnen in het apparaat gevaarlijke spanningen zijn en dat daardoor de kans bestaat op elektrische schokken. Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhouds- aanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zijn gevoegd. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 97 27/8/10 13:52:4198 RCX-1500 Stereo CD-speler/Tuner-Versterker Waarschuwingen: Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedienen of te herstellen onderdelen. Iedere reparatie dient door een gekwalificeerde technicus verricht te worden. Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat niet nat wordt. Zet dus geen objecten gevuld met water, bv. een vaas bloemen, op het apparaat. Zorg er ook voor dat er geen voorwerpen in de behuizing terecht kunnen komen. Mocht het apparaat toch nat zijn geworden of voorwerpen in de behuizing terecht zijn gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het naar een erkende audiotechnicus ter controle en/of eventuele reparatie. Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren. De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind. Als het apparaat vuil wordt, stof het dan af met een zachte, droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook. Gebruik het apparaat niet op natte of vochtige plaatsen. Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus niet op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan. Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers. LET OP: Uiterst rechts op de achterzijde van het apparaat bevindt zich de lichtnetaansluiting. Zorg ervoor dat het apparaat zo is opgesteld dat u er te allen tijde bij kunt. Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op de achterzijde. Hier in de Benelux 230V/50Hz. Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit iets met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigen en gebruik geen verlengkabels. De lichtnetstekker van het apparaat kan losgekoppeld worden. Om er echter zeker van te zijn dat hij echt losgekoppeld is, kunt u beter het lichtnetsnoer uit het muurcontact halen. Het stand-by lampje kan dan echt niet aan om u te tonen dat de versterker werkelijk van het lichtnet is verwijderd. De lichtnetkabel dient zo neergelegd te worden, dat hij niet in het looppad ligt of geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en daar waar de kabel op het apparaat wordt aangesloten. De stekker op het lichtnet is de enige mogelijkheid het apparaat totaal uit te zetten, zorg dus dat hij te allen tijde goed bereikbaar is. Wanneer het apparaat voor langere tijd niet gebruikt wordt en tijdens onweer, dient de lichtnetkabel uit het lichtnet verwijderd te zijn. Dit apparaat dient uitsluitend aangesloten te worden op een randaardestopcontact. Gebruik alleen die accessoires, die door de fabrikant aanbevolen worden. Plaats het apparaat op een vast plat oppervlak, sterk genoeg om zijn gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels. Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:

• Wanneerhetnetsnoeren/ofstekkerbeschadigdzijn.

• Wanneerertochvoorwerpen/vloeistofinhetapparaatterechtzijngekomen.

• Alshetapparaatinderegenheeftgestaan.

• Alshetapparaatnietnormaalfunctioneertofeenduidelijkafwijkendgedragvertoont.

• Wanneerhetapparaatgevallenisen/ofdekastbeschadigdis. Belangrijke VeiligheidsinstructiesN.B. De “COMPUTER I/O aansluiting mag alleen door een geautoriseerde technicus aangesloten worden. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 98 27/8/10 13:52:4199 Nederlands Figure 1: De bedieningsorganen en de aansluitingen

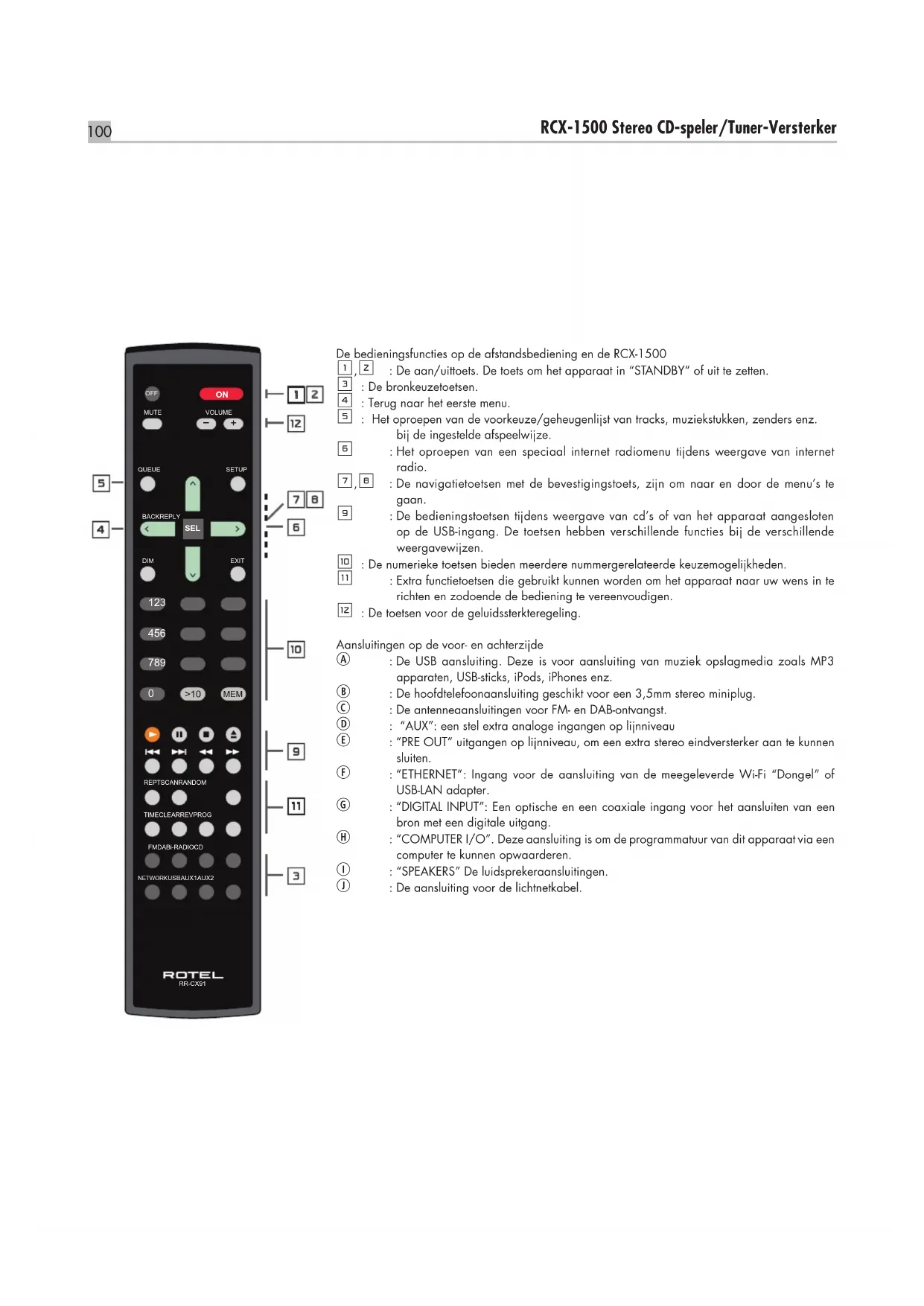

De bedieningsfuncties op de afstandsbediening en de RCX-1500 1,2 : De aan/uittoets. De toets om het apparaat in “STANDBY” of uit te zetten. 3 : De bronkeuzetoetsen. 4 : Terug naar het eerste menu. 5 : Het oproepen van de voorkeuze/geheugenlijst van tracks, muziekstukken, zenders enz. bij de ingestelde afspeelwijze. 6 : Het oproepen van een speciaal internet radiomenu tijdens weergave van internet radio. 7,8 : De navigatietoetsen met de bevestigingstoets, zijn om naar en door de menu’s te gaan. 9 : De bedieningstoetsen tijdens weergave van cd’s of van het apparaat aangesloten op de USB-ingang. De toetsen hebben verschillende functies bij de verschillende weergavewijzen. 0 : De numerieke toetsen bieden meerdere nummergerelateerde keuzemogelijkheden. - : Extra functietoetsen die gebruikt kunnen worden om het apparaat naar uw wens in te richten en zodoende de bediening te vereenvoudigen. = : De toetsen voor de geluidssterkteregeling. Aansluitingen op de voor- en achterzijde A : De USB aansluiting. Deze is voor aansluiting van muziek opslagmedia zoals MP3 apparaten, USB-sticks, iPods, iPhones enz. B : De hoofdtelefoonaansluiting geschikt voor een 3,5mm stereo miniplug. C : De antenneaansluitingen voor FM- en DAB-ontvangst. D : “AUX”: een stel extra analoge ingangen op lijnniveau E : “PRE OUT” uitgangen op lijnniveau, om een extra stereo eindversterker aan te kunnen sluiten. F : “ETHERNET”: Ingang voor de aansluiting van de meegeleverde Wi-Fi “Dongel” of USB-LAN adapter. G : “DIGITAL INPUT”: Een optische en een coaxiale ingang voor het aansluiten van een bron met een digitale uitgang. H : “COMPUTER I/O”. Deze aansluiting is om de programmatuur van dit apparaat via een computer te kunnen opwaarderen. I : “SPEAKERS” De luidsprekeraansluitingen. J : De aansluiting voor de lichtnetkabel. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 100 27/8/10 13:52:41101 Nederlands Figure 2: De in- en uitgangsaansluitingen

• USB DAB i- RAD IO AUX 1 AUX 2NET WORKRCX- 1500PHONESSTANDB YQUE UE SEL ECTREP LYBACK NEXT PREV EJE CT AMPLIFIER OUTPUT Héél belangrijk: Bij het maken van de verbindingen: 4 Zorg dat niet alleen dit apparaat, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn. 4 Zorg dat niet alleen dit apparaat, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen. Wij raden u ook aan om: 4 de volumeregelaar van dit apparaat geheel dicht te draaien (volkomen linksom) wanneer u de installatie aan- of uitzet. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 101 27/8/10 13:52:42102 RCX-1500 Stereo CD-speler/Tuner-Versterker Inhoud Belangrijke Veiligheidsinstructies p. 98

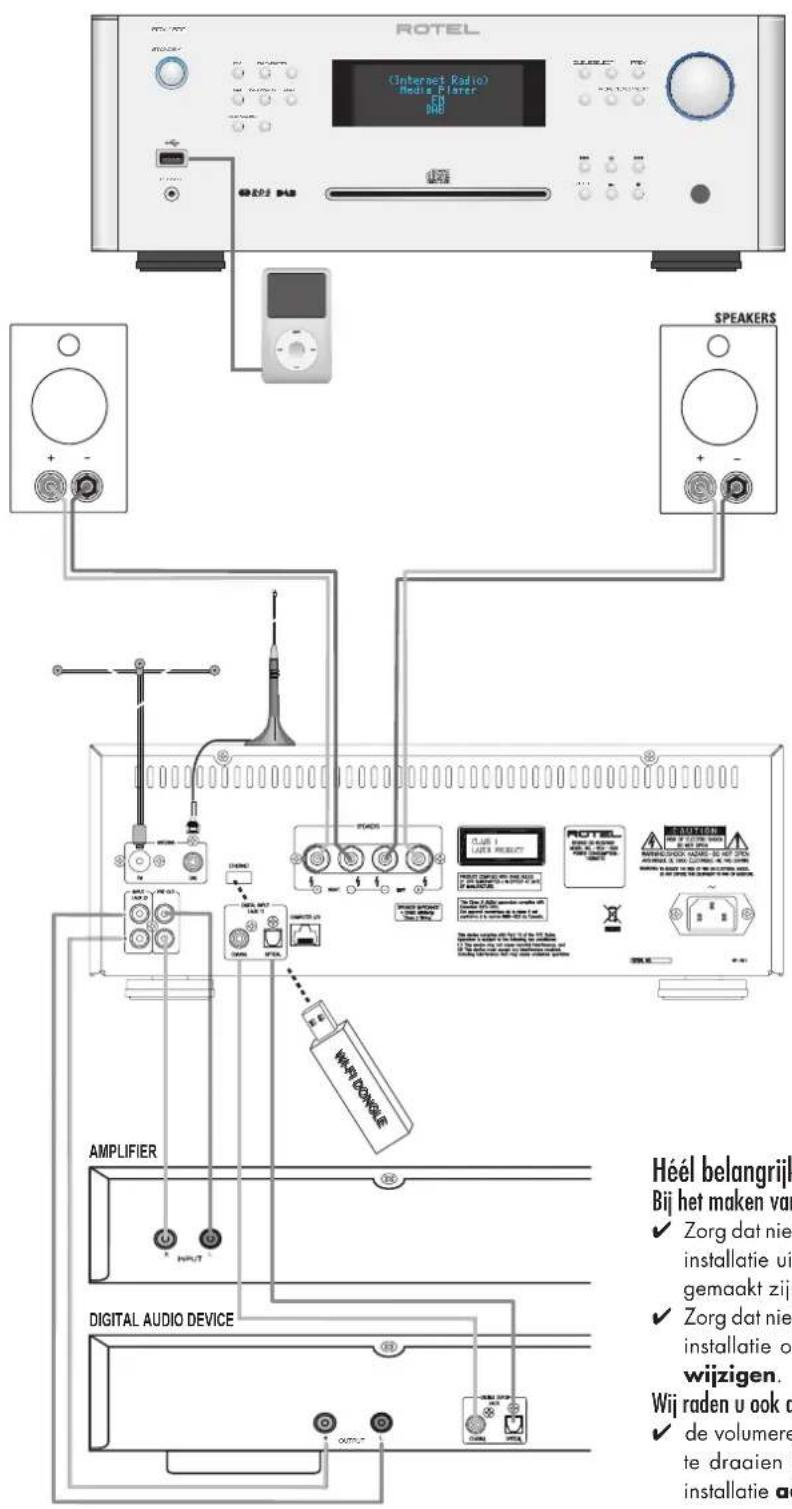

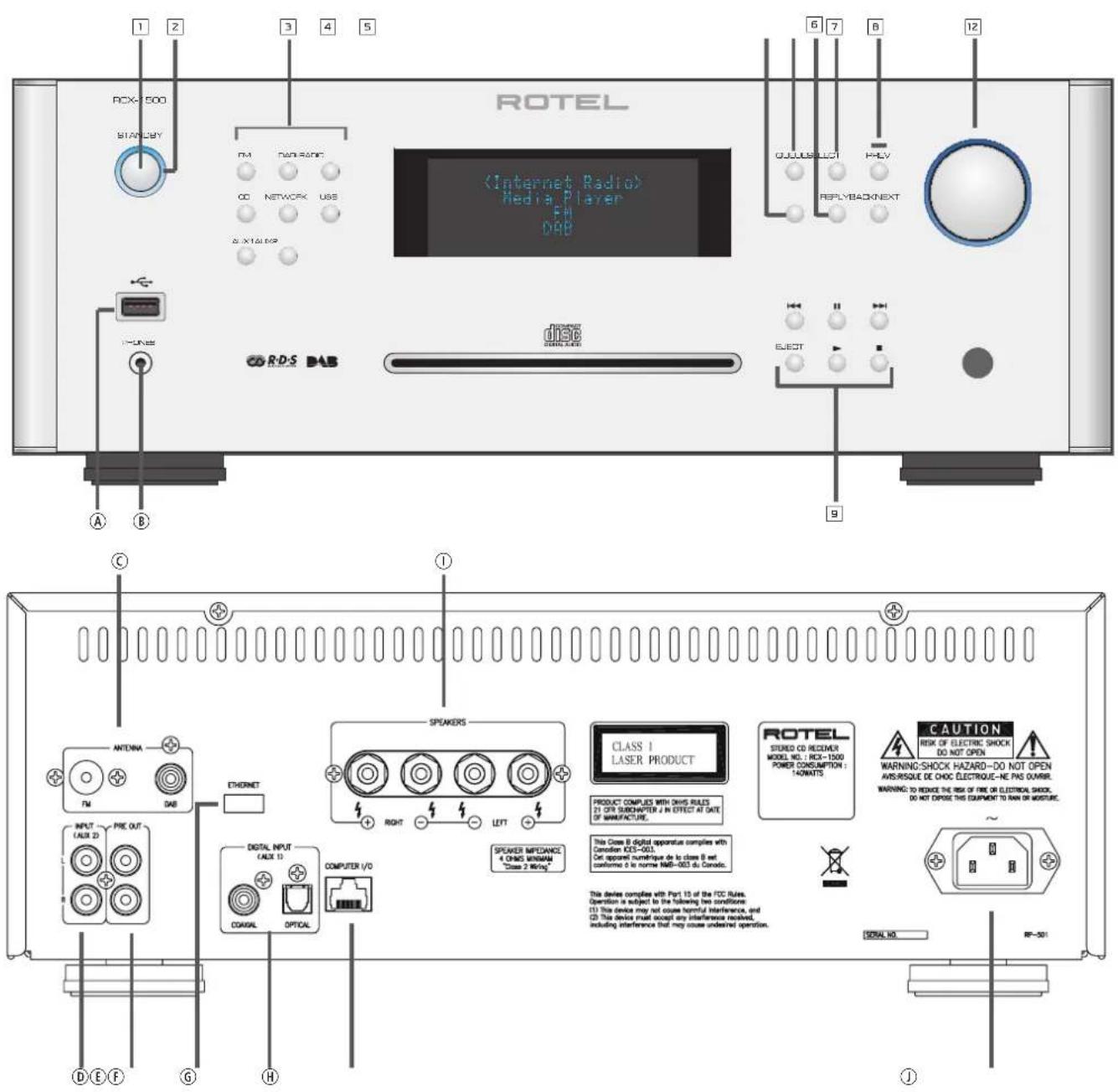

• Figure 1: De bedieningsorganen en de aansluitingen 99 Figure 2: De in- en uitgangsaansluitingen 101 Héél belangrijk: p. 101
• Wij van Rotel p. 103
• Aan de slag met de RCX-1500 p. 103
• Zijn eigenschappen 103 Een paar voorzorgsmaatregelen 103 Een plek voor de RCX-1500 103 Overzicht van de mogelijkheden die Rotel’s internet radioafstemeenheden, met toegang tot de digitale wereld, bieden p. 104
• DAB en FM radio-ontvangst 104 Internetradio 104 Toegang verkrijgen tot uw netwerk 104 De Rotelradio website: beheerder van uw radiostations 104 Weergave van iPods, mp3-spelers en USB-sticks 105 Weergave van netwerkleveranciers (network servers) 105 Het aansluiten op het lichtnet p. 105
• De lichtaansluiting J 105 De aan/uitschakelaar met bijbehorende indicator 105 Overzicht van de Aansluitingen De USB-aansluiting p. 105

De hoofdtelefoonaansluiting

Het DAB/FM radiogedeelte

De analoge uitgang “PRE OUT”

De Netwerkaansluiting

De aansluiting voor een pc “COMPUTER I/O”

• De luidspreker aansluitingen I 106 Welke luidspreker? 106 Welke kabel? 106 Alles in fase 106 Het aansluiten van de luidsprekers 106 Opstartprocedure van de Internetradio p. 107
• Wat u nodig heeft voordat u begint: 107 Voor de eerste Keer op het Netwerk 107 Het kiezen van een Radiostation 107 De Zender laat zich zien 108 Het vastleggen in het geheugen van een station 108 Het Afluisteren van een Voorkeuzestation 108 Opstartprocedure van de Mediaspeler p. 108

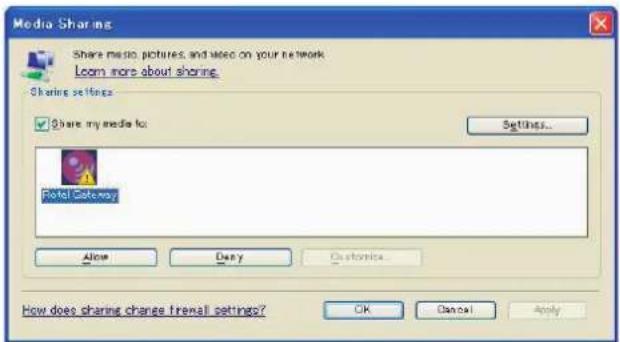

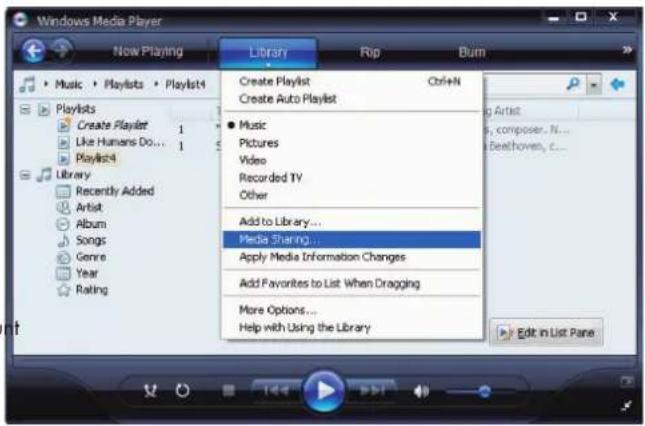

• UPnP Servers 108 Het instellen van uw pc als een UPnP-server 108 Het afspelen van muziekbestanden met gebruikmaking van de UPnP-server 109 Wachtrij verwijderen: de functie “Clear Queue” 109 Weergave 109 Opstartprocedure van de iPod/USB-verbinding p. 110
• De geheugenstickaansluiting 110 Het aansluiten van een iPod of iPhone 110 De bedieningstoetsen bij weergave 110 Opstartprocedure van het FM-gedeelte p. 111
• Het luisteren naar FM-radio 111 Het in het geheugen zetten van een zender 111 Het laten horen van een voorkeuzezender 111 Opstartprocedure van DAB-radio p. 112
• Het afstemmen op een DAB-station 112 Het in het geheugen zetten van een DAB-station 112 Het afstemmen op een DAB voorkeurzender 112 De Radio Voorkeurstations 112 Overzicht van de Opstartprocedureinstellingen p. 112
• Het configureren van “My Stuff” p. 114
• Het configureren van “My Stations” p. 114
• Het configureren van “My Streams” p. 114
• De toetsen van de cd-speler p. 115
• De afspeeltoets 115 De stoptoets 115 De pauzetoets 115 De tracktoetsen 115 De directe methode 115 De sneltoetsen 115 De uitwerptoets “EJECT” 115 Extra’s p. 116
• De toets “PROG” 116 De toets “REVIEW” 116 De toets “CLEAR” 116 De toets “RANDOM” 116 De toets “REPEAT” 116 De toets “SCAN” 116 De toets “TIME” 117 De gevorderde toetsen van de afstandsbediening p. 117
• Wat te doen bij problemen? p. 118
• Verklarend Woordenlijst p. 118
• Technische gegevens RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 102 27/8/10 13:52:42103 Nederlands Wij van Rotel Onze geschiedenis begon bijna 50 jaar geleden. Gedurende die tijd mochten we honderden onderscheidingen ontvangen en hebben we honderdduizenden mensen, die hun thuisamusement serieus nemen – zoals u – gelukkig kunnen maken. Rotel werd opgericht door een familie met een gepassioneerde betrokkenheid bij muziek, die hen leidde tot het produceren van geluidsapparatuur van onberispelijke kwaliteit. In de loop der jaren is die passie onveranderd gebleven en het familiedoel om audiofielen en muziekliefhebbers, ongeacht hun budget, topkwaliteit te bieden, wordt nog steeds door iedere Rotel-medewerker gesteund. Rotel’s technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt, dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren tegenkomen uit Duitsland en Engeland, of half geleiders uit Amerika en Japan. De ringkerntransformatoren komen echter altijd uit eigen huis. We maken ons allemaal zorgen over het milieu. Daar er steeds meer elektronicaproducten worden gefabriceerd en ook later weer worden afgedankt, is het voor een fabrikant van het grootste belang om er alles aan te doe, producten te vervaardigen die een zo min mogelijk negatieve impact hebben op natuur en grondwater. Bij Rotel zijn we er trots op ons steentje te kunnen bijdragen. We hebben bijvoorbeeld het aandeel lood in onze elektronica aanzienlijk teruggebracht door over te stappen op een speciaal ROHS (Restriction of Hazardous Substances) soldeer, terwijl wij onze klasse D (niet de D van digitaal) versterkers vijfmaal zo efficiënt gemaakt hebben t.o.v. onze vroegere ontwerpen, met handhaving van vermogen en prestatie. Ze blijven koel, vermorsen vrijwel geen energie meer, zijn dus minder belastend voor het milieu en klinken nog beter ook! Tussen twee haakjes, deze handleiding is gedrukt op hergebruikt papier. Wij realiseren ons dat dit de eerste stapjes zijn, maar ze zijn voor ons zeer belangrijk en we blijven nieuwe wegen en materialen zoeken voor een schonere en meer “groene” productiewijze. Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Aan de slag met de RCX-1500 Wij danken u voor de aanschaf van onze RCX-1500 cd-speler/tuner- versterker. Wij zijn er van overtuigd dat hij, te midden van de andere componenten, u jarenlang veel luisterplezier zal bieden. Zijn eigenschappen Toegang tot “LAN PC’s” en muziek via de “Media Player” • afspeelwijze. Aansluitmogelijkheid voor iPod/MP3/media music player voor • thuisgebruik. Ingebouwde DAB en FM radioafstemeenheid.• Kan conventionele cd-, MP3 of WMA-schijfjes afspelen.• Ingebouwde 2x100 watts versterker.• Een paar voorzorgsmaatregelen Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de wijze waarop u de RCX-1500 in uw installatie moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel-dealer contact op te nemen, hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Dit zijn Rotel’s algemene garantievoorwaarden: 5 jaar op de elektronische onderdelen, 2 jaar op de mechanische onderdelen en 1 jaar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zijn van de originele aankoopfactuur. De garantie is niet overdraagbaar. Een plek voor de RCX-1500 De plaats voor het apparaat moet vlak zijn, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan directe zonnestralen en sluit het niet op in een niet geventileerde ruimte. Plaats geen objecten op het apparaat en zorg er ook voor dat geen vloeistof in de RCX-1500 terecht kan komen. Schenk ook aandacht aan de plank waarop het apparaat wordt geplaatst, check of deze het gewicht van de RCX-1500 kan hebben. De RCX-1500 kan tijdens zijn werk warm worden. De ventilatieopeningen zijn er echter voor om deze warmte adequaat af te afvoeren. Die ventilatieopeningen aan de bovenkant moeten vrij zijn en het hele apparaat moet een ruimte van ongeveer 10cm. om zich heen hebben. Alleen onder deze omstandigheden kan de koeling goed zijn werk doen. Plaatst u de RCX-1500 in een meubel zorg ook dan voor voldoende ventilatie. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 103 27/8/10 13:52:42104 RCX-1500 Stereo CD-speler/Tuner-Versterker Overzicht van de mogelijkheden die Rotel’s internet radioafstemeenheden, met toegang tot de digitale wereld, bieden Dit apparaat werkt niet als de meegeleverde Wi-Fi dongel niet is aangesloten. Wij raden u dan ook sterk aan deze introductiepagina eerst te lezen. Rotel heeft een pagina “veel gestelde vragen” (FAQ’s) geopend op haar site: www.rotel.com/NA/support/htm Dit Rotel product brengt de conventionele wijze van radio-ontvangst via FM en DAB plus uit de computerwereld de mogelijkheid letterlijk duizenden radiostations te ontvangen van het internet. Daarbij brengt deze nieuwe serie radio-ontvangstapparaten een voorziening om te functioneren met audiospelers als iPods en mp3 en uw muziekbestanden, opgeslagen op een netwerk-server. Deze notities zijn een aanvulling op de opstartprocedures verderop in deze gebruiksaanwijzing. Om te beginnen maakt het niet uit of een met kabel aangesloten, of een Wi-Fi netwerk beschikbaar is, het is echter wel essentieel dat de meegeleverde “dongel” achterop de receiver aangesloten is. U kunt een verlengkabel gebruiken om de dongel elders te leggen als er geen ruimte genoeg is direct achter het apparaat. Iedere keer dat het apparaat wordt aangezet, gaat hij op zoek naar alles wat hij nodig heeft om te functioneren, dat duurt ongeveer 15 tot 20 seconden. Nadat dit gebeurt is kunt u het apparaat gebruiken De “USB” ingang echter is actief vanaf het moment dat het apparaat is aangezet. DAB en FM radio-ontvangst Het meest klassieke deel van dit product en als u ervaring heeft met afstemmen, het in het geheugen zetten en kiezen van zenders van DAB en/of FM-stations zal u de werking van deze tuner bekend voorkomen. Dit wordt u allemaal elders uitgelegd bij de betreffende de opstartprocedures. Vergeet niet de correcte antenne-ingang te activeren, lees over deze optie in het menu “Settings”. U moet natuurlijk wel voor goed antennesignaal zorgen om FM en DAB ontvangst te optimaliseren. Internetradio Het ontvangen van internetstations vereist het gebruik van twee aanvullende diensten, t.w. toegang tot het internet via een computernetwerk en als dat werkt de toevoer van internetgebaseerde diensten, die u de gewenste radiostations kunnen aanbieden. Deze laatste vereiste is ingebouwd in deze tuner; hier behandelen we eerst de toegang tot uw netwerk. Toegang verkrijgen tot uw netwerk Het creëren van computernetwerken valt buiten de opzet van deze extra notities, we nemen dus aan dat u een werkend netwerk heeft. Maakt u gebruik van een netwerk via een kabel, raadpleeg dan de paragraaf “Network Config” in het hoofdstuk “Het overzicht van de Opstartprocedureinstellingen”. (Verbinding via ethernetbekabeling verzekert u van de meest betrouwbare wijze van directe weergave (streaming). Als een ethernetverbinding erg onpraktisch is, kan een ethernet verbinding gemaakt worden via het lichtnet middels adapters. Deze kunnen worden geleverd via derden, vraag uw dealer erom.) Eenmaal aangezet gaat de tuner op zoek naar een Wi-Fi netwerk en als deze zoektocht is volbracht, toont hij één of meerdere netwerken op het infoscherm. U kiest nu voor het netwerk dat voor uw installatie bestemd is. Dit netwerk was ooit toegewezen toen het werd geïnstalleerd en is vaak ook vooringesteld in de centrale router van uw netwerk. De volgende stap is uw tuner in staat te stellen om “aan te kunnen loggen” op uw netwerk, dat doet u door een z.g. “WEP key”, (of WPA of WPA2 key), geschikt voor uw netwerk in te brengen. Het is waarschijnlijk dat u dit wachtwoord al een keer voor uw computer heeft moeten gebruiken om deze te kunnen laten aanloggen op het netwerk. Deze code staat meestal vermeld in de instructies van het modem. Dit inbrengen hoeft maar eenmalig uitgevoerd te worden. Voer deze handeling met volle aandacht uit en “scroll” dus zorgvuldig door de alfanumerieke karakters, daarbij lettend op grote en kleine letters om de correcte WEP key te vormen. Is het wachtwoord gevormd, scroll dan door naar “END” of druk op “REPLY” om de procedure af te maken. U kunt u bij het inbrengen van deze informatie laten bijstaan door de toetsen ”PREVIOUS’ en “NEXT” van de afstandsbediening. Tip: Verwissel niet de hoofdletter “O” met het cijfer “0”. Wanneer er succesvol is aangelogd op uw netwerk, zal de tuner automatisch inloggen op de website, daar bent u instaat om dat deel van de wereld te selecteren waar u interesses liggen en de radiostations te kiezen naar land, genre en roepnaam. Door het registreren van uw ontvanger bij www.rotelradio.com. wordt het u niet alleen mogelijk gemaakt naar internet radiostations te zoeken en ze ook nog vast te leggen, maar kunt u ook nog andere muziekdiensten opzetten als deze voor uw regio beschikbaar zijn. De Rotelradio website: beheerder van uw radiostations Om aan uw persoonlijke ontvangstwensen te kunnen voldoen heeft Rotel een speciale website in het leven geroepen, die het mogelijk maakt om structuur te brengen in de duizenden radiostations, die op het internet te ontvangen zijn. Op die site kunt u zenders vastleggen zoals u dat al gewend was met uw analoge tuner. De roepnaam (URL) van deze site is: http://rotelradio.com. Zoals bij vele websites moet u ook hier een gebruikersnaam en een wachtwoord opgeven om een registratie op de site te verkrijgen. Voordat u dat kan doen moet u eerst het apparaat op de site aangeven middels een speciale registratiecode, die wij in een menu van het apparaat verwerkt hebben. De code vindt u in het instellingen>registratiemenu (settings>register). U moet wel aangesloten zijn op het internet om deze eenmalige registratie te kunnen verrichten. Na de registratie zal de site het radioserienummer van uw Rotel apparaat tonen. Dit is een ander nummer dan het gekende serienummer. Het radioserienummer kunt u vinden in het menu van het apparaat bij Settings>Version. Weet, dat wanneer u het infoscherm van uw Rotel wilt bijwerken om uw laatst ingebrachte stations te kunnen tonen, het apparaat eerst uit en dan weer aan gezet moet worden en u dan ook weer “internet radio” moet activeren. De nieuwe lijst van “My Stuff” wordt dan automatisch bijgewerkt. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 104 27/8/10 13:52:42105 Nederlands Weergave van iPods, mp3-spelers en USB-sticks De meeste iPods en mp3-spelers kunnen voor weergave op de USB-ingang aan de voorkant aangesloten worden. Het infoscherm wordt direct bijgewerkt om de bestandsstructuur te tonen met de bestanden die afgespeeld kunnen worden. Bestanden opgeslagen op een USB-stick zullen zich op dezelfde wijze gedragen. Weergave van netwerkleveranciers (network servers) Afspelen vanaf computers geconfigureerd als muziekserver, is een andere mogelijkheid van weergave via dit Rotel-product. Zo kunt u gebruik maken van de hoogwaardige digitaalnaaranaloogomzetting van deze tuner.Als bij het internet is een eerste vereiste een werkend netwerk en een aangesloten muziekleverancier (music server). Een server zal moeten worden geïnstalleerd om bestanden te kunnen binnenhalen, volg hiervoor de aanwijzingen die worden beschreven in de paragraaf: “Opstartprocedure van de Mediaspeler” elders in deze gebruiksaanwijzing. Het aansluiten op het lichtnet De lichtaansluiting J Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijkheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat.Wij hebben het correcte netsnoer bij de versterker gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken, echter alleen indien dat geschikt is voor de som van de totale stroom, die alle apparaten daarop aangesloten uit het lichtnet trekken.Controleer even of de receiver echt uitstaat als u de verbinding met het lichtnet tot stand brengt. Sluit vervolgens de contrastekker van het snoer aan achterop de RCX-1500 en de stekker aan de andere zijde op een wandcontactdoos.Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus met de RCX-1500) van het lichtnet te ontkoppelen. De aan/uitschakelaar met bijbehorende indicator p. 119

De toets “STANDBY” vindt u links op de voorkant van de receiver. De ring om de toets licht op zodra de RCX-1500 op het lichtnet is aangesloten, ten teken dat hij standby staat.Met het indrukken van de “STANDBY” toets op het front van de RCX-1500, zet u het apparaat aan (en/of activeert één van de automatische aanschakelmogelijkheden). Het infoscherm licht nu op, ten teken dat het apparaat aanstaat en dus bedient kan worden. Overzicht van de Aansluitingen Alvorens verder te gaan met het vervolg van de gebruiksaanwijzing, moet u er wel van overtuigd zijn dat u alle verbindingen correct gemaakt heeft. Zie figuur 2. De USB-aansluiting

De aansluiting onder de standbyschakelaar is bestemd voor een USB-verbinding. Digitale weergaveapparaten, zoals MP3-spelers, iPods, USB geheugensticks en iedere andere vorm van geheugenopslag met USB-aansluiting, kunnen via deze ingang op de voorzijde van de RCX-1500 aangesloten worden. Eenmaal aangesloten zal de RCX-1500 naar muziekbestanden gaan zoeken op het betreffende opslagmedium.Extra informatie: De RCX-1500 gebruikt de USB 2.0 standaard om naar muziekbestanden te zoeken. Het apparaat kan dus muziekbestanden weergeven die zijn geschreven op opslagmedia die voldoen aan de USB 2.0 standaard en zal dus niet werken met media die toegevoegde sturing nodig hebben. De hoofdtelefoonaansluiting

De aansluiting onder de USB-aansluiting is bestemd voor een hoofdtelefoon. Sluit hier een hoofdtelefoon op aan met een 3,5mm stereo jackplug. Wanneer een hoofdtelefoon op de RCX-1500 is aangesloten, zijn de luidsprekers automatisch uitgeschakeld. Het DAB/FM radiogedeelte

Monteer de bijgeleverde binnenantenne op de DAB en FM antenneaansluiting achterop de ontvanger. Om de beste FM-ontvangst te verkrijgen met deze antenne, moet u hem volledig uitrollen en ophangen aan zijn uiteinden. Experimenteer met de plaatsing voor een optimaal resultaat. Goede resultaten en een ruim programma-aanbod op FM krijgt u hier in de Benelux alleen met signaal van de kabel.Extra informatie: Bij deze receiver hebben we een ingesloten een soort USB-stick. Het is een z.g. “wi-fi dongel” die aangesloten moet worden op de ethernetaansluiting op de achterzijde. Na aansluiting gaat de receiver eerst naar beschikbare netwerken zoeken, alvorens u van het FM- en DAB-gedeelte gebruik kunt maken. Worden er geen netwerken gevonden dan komt in het infoscherm “Network Error” te lezen. Pas na dit eerste zoeken naar een netwerk kunnen van de FM en DAB functies gebruik gemaakt worden. De analoge ingang “AUX 2”

De RCX-1500 kan analoge muzieksignalen verwerken zoals van een cd-speler, een cassettedeck of bandopnameapparaat. Verbindt de uitgangen links (LEFT) en rechts (RIGHT) van de bron op de respectievelijke ingangen van “AUX 2”. De analoge uitgang “PRE OUT”

De RCX-1500 kan zijn analoge signalen sturen naar een extra eindversterker via zijn uitgangen “PRE OUT”. Sluit een dergelijke versterker dus aan op deze uitgangen. De Netwerkaansluiting

Sluit de meegeleverde hardwaresleutel “WI-FI DONGEL” aan op de USB ingang genaamd “ETHERNET” van de RCX-1500. De RCX-1500 is ontworpen om te werken met deze meegeleverde “dongel”. Verdere software in niet vereist. De RCX-1500 is nu klaar om te werken met uw lokale draadloze internetverbinding. Lees voor gedetailleerde informatie ook het gedeelte over “Internet Radio” elders in deze gebruiksaanwijzing. Extra informatie: Niet alle USB Wi-Fi/Wired dongels werken met de RCX-1500, gebruik daarom die, welke bij dit apparaat geleverd wordt. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 105 27/8/10 13:52:42106 RCX-1500 Stereo CD-speler/Tuner-Versterker De digitale ingangen “AUX 1”

De RCX-1500 kan digitale signalen ontvangen van bijvoorbeeld de digitale uitgang van een cd-speler. Er zijn twee verschillende aansluitwijzen een optische en een coaxiale. Sluit de optische of coaxiale uitgang van de bron aan op de respectievelijke digitale ingangen van de RCX-1500. De aansluiting voor een pc “COMPUTER I/O”

Komt u in het bezit van speciale (van elders komende) bedieningssoftware, dan bent u in staat middels uw pc de RCX-1500 te bedienen. De codes die daarvoor gebruikt worden, komen van uw pc, die aangesloten moet worden op de RS-232 seriële aansluiting. Ook kan via uw pc in de loop der tijd de RCX-1500 middels speciale Rotel software opgewaardeerd worden. Voor aanvullende informatie over de verbindingen, bekabeling, software en bedieningscodes voor bediening via uw pc en het bijwerken van de software van de RCX-1500, raadplege u uw leverancier. De luidspreker aansluitingen I Welke luidspreker? De nominale impedantie van een luidspreker aangesloten op ieder van de kanalen van de RCX-1500 mag niet beneden de 4Ω zijn. Welke kabel? Om de volledige potentie van deze versterker te kunnen ervaren, adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard tweeaderig draad werkt wel, maar, en u kunt dat geloven of niet, de kwaliteit van de kabel is echt van grote invloed op de totale prestaties van uw installatie, vooral bij grotere lengtes. Een soort vuistregel is hoe dikker hoe beter. Informeer eens bij uw Rotel leverancier over de diverse mogelijkheden betreffende kwaliteits luidsprekerkabel voor uw systeem. Alles in fase Het is niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts), maar ook dat u ze correct aansluit t.o.v. het signaal. Dat heet, de luidsprekers moeten “in fase” worden aangesloten. Zorg ervoor dat de + (rood) van alle speakers aan de + van de versterkeruitgangen is aangesloten en dus de – (zwart) van de speakers aan de – van de versterkeruitgangen. Bij goede luidsprekerkabel is, om het u gemakkelijk te maken, de fase meestal aangeduid middels een tekst die op één van de twee aders is afgedrukt, of één van de twee geleiders is gemerkt met een kleur. Als u consistent die tekst of kleur op alle kanalen als plus heeft aangehouden, dan weet u dat u het goed gedaan heeft. Controle is dan ook niet meer noodzakelijk. Het aansluiten van de luidsprekers Extra informatie: De hier onderstaande tekst beschrijft de beide manieren waarop u luidsprekers op de RCX-1500 kunt aansluiten. Gebruik in ieder geval NOOIT de draaiplugaansluiting in combinatie met de banaanpluggewijze aansluiting. De versterker heeft twee kleurgecodeerde luidsprekeraansluitingen voor elke versterkereenheid. De genoemde connectoren kunnen aangesloten worden met kaal gestripte kabel, middels de bekende kabelvorkjes en met banaanpluggen, hoewel de laatste mogelijkheid binnen de Europese gemeenschap (officieel) niet mag. Rol de kabels uit naar de luidsprekers. Gebruik genoeg lengte om eventueel bij calamiteiten de luidsprekers of de versterker te kunnen verschuiven. Extra informatie: Sluit de linker luidspreker op de linker (LEFT) uitgangen en de rechter luidsprekers op de rechter (RIGHT) uitgangen. Let hierbij op de aanduidingen bij de aansluitingen. Houd ook de fase in de gaten: rood (+) op rood en zwart (–) op zwart. Als u (tegen alle community-regels in toch) banaanpluggen wilt gebruiken, monteer de pluggen dan op de kabel voordat u ze in de aansluitingen steekt. U moet de draaipluggen van de versterker wel eerst helemaal aandraaien. Het beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u echter de kabel direct aan de luidsprekeruitgang monteren, strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zelf af te snijden. Draai de plug los en plaats het verbindingsvorkje om de schacht of steek de gestripte kabel door het vrijgekomen zijgat. Draai tenslotte de plug weer stevig vast. Extra informatie: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luidsprekeraansluiting de andere aansluiting kunnen raken! RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 106 27/8/10 13:52:42107 Nederlands Opstartprocedure van de Internetradio Wat u nodig heeft voordat u begint: Een breedband internet verbinding.• Toegang tot het internet middels een draadloze LAN verbinding. • (een LAN verbinding via een kabel is ook mogelijk, met een door Rotel geleverde USB ethernet adapter). Met een draadloze LAN-verbinding moet een internet verbinding binnen een straal van 100 meter van de zender zeer goed mogelijk zijn, natuurlijk moet de plaats van die zender, de router/Wi-Fi-poort, optimaal voor uw locatie zijn. U kunt de signaalsterkte van de Wi-Fi verbinding in het instellingenmenu checken. (Network-->Settings-->WiFi Strength) Zorg ervoor dat de LAN-verbinding goed gemaakt is en het apparaat instaat is het internet te ontvangen, want voor het ontvangen van internet radiostations is een verbinding met het internet noodzakelijk. Voor de eerste Keer op het Netwerk Steek de meegeleverde USB wi-fi-dongel in de USB aansluiting, genaamd ETHERNET, achterop het apparaat. Druk nu op de toets “STANDBY” om de ontvanger aan te zetten. Het infoscherm op de voorkant licht nu op en toont: Starting ... ... SCANNING NETWORK.. ... Na een paar seconden, gaat de unit op zoek naar netwerken. Als hij daar niets op kan vinden, staat op het infoscherm te lezen:

Wanneer de ontvanger uw netwerk heeft gevonden, (de naam die door de installateur gegeven is), dan zal hij dat tonen in het infoscherm, bijvoorbeeld: < MY NETWORK > Het is echter mogelijk en op sommige locaties zelfs heel waarschijnlijk, dat uw apparaat meer dan één netwerk vindt. In dat geval gaat u voor het netwerk van uw keuze. Gebruik de “PREV” en “NEXT” toetsen op de voorkant om de ESSID (Extended Service Set ID) van alle netwerken die de radio gevonden heeft, te kunnen bekijken. Als op het scherm wordt getoond “Enter WEP key” of “Enter WPA key”, dan wordt door het netwerk een versleutelcode gebruikt. Dat kan dus Wired Equivalent Privacy (WEP) zijn, of Wi-Fi Protected Access (WPA). Zoek dan de gewenste code op van het netwerk. Dit staat meestal vermeld ergens op het gebruikte modem, of vraag het anders aan uw internetleverancier. Breng de betreffende code in om de gewenste LAN verbinding tot stand te brengen. Extra informatie: Als u een statisch IP-adres wilt geven of in het geval het apparaat geen IP-adres automatisch kan vinden, lees dan de informatie “Het Netwerk configureren” in het hoofdstuk “Instellingen maken” aan het slot van deze gebruiksaanwijzing. Het kiezen van een Radiostation Is uw netwerk gevonden en de verbinding gemaakt, dan wordt het topmenu weergegeven. Kies nu “Internet Radio” van het hier onderstaande infoscherm. < Internet Radio > Media Player

DAB < Location > Genre Search U kunt nu, met dezelfde draai/drukknop, op verschillende wijzen een internet radiostation zoeken. Op locatie “LOCATION”. Op deze wijze kunt u zoeken naar zenders van een bepaalde land. Africa < America > Asia Caribbean

1. Gebruik de toetsen “PREV” en “NEXT”

totdat op het infoscherm het gebied en het land verschijnt en druk vervolgens op “SELECT”

tot het infoscherm het gewenste station verlicht, druk vervolgens weer op “SELECT”

Op genre “GENRE”. Op deze wijze kunt u zoeken naar zenders met een bepaalde inhoud, bij voorbeeld: sport, nieuws, jazz, Classic Rock enz. 80S < 90S > Adult Adult contemporary

1. Gebruik de toetsen “PREV” en “NEXT”

totdat op het infoscherm het gewenste soort programma verschijnt en druk vervolgens op “SELECT”

tot het infoscherm het gewenste station verlicht, druk vervolgens weer op “SELECT”

3. Wacht tot de ontvanger verbinding maakt met het station.

Op een bepaalde zender “SEARCH”. U kunt zoeken naar een specifieke zender met een bepaald wachtwoord. Station Name

1. Gebruik de toetsen “PREV” of “NEXT”

tot op het infoscherm het gewenste karakter wordt bereikt, druk vervolgens op “SELECT”

RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 107 27/8/10 13:52:43108 RCX-1500 Stereo CD-speler/Tuner-Versterker 2. Herhaal stap 1 totdat u het gehele woord gevormd heeft. Kies tenslotte “END” of druk op “REPLY” om het trefwoord te bevestigen.3. Het infoscherm laat vervolgens de stations zien waarin het woord van de zoekopdracht voorkomt.4. Licht tenslotte het gewenste station aan met de toetsen “PREV” en “NEXT” . Kies met “SELECT” het gewenste station.Extra informatie: Internet radiostations en andere muziekleveranciers kunt u zeer eenvoudig organiseren op www.rotelradio.com De Zender laat zich zien Nadat de RCX-1500 contact heeft gekregen met de door u gewenste zender, wordt de stationsnaam, het type geluidsbestand en de transmissiesnelheid op het infoscherm getoond.BBC RADIO BUFFERING xx% BBC RADIO xxx kbPs WMAXX:XX Het vastleggen in het geheugen van een station (alleen met de afstandsbediening mogelijk) Terwijl u naar een bepaalde zender luistert, drukt u op de geheugentoets “MEMORY” van de afstandsbediening en drukt u vervolgens op de gewenste numerieke toets(en) 0. Hieronder een voorbeeld.BBC RADIO xxx kbit WMAM Preset # Assign to Preset U kunt dus dit gevonden radiostation een nummer geven. Op deze wijze kunt u dertig FM, DAB en internetstations in het geheugen vastleggen. Het Afluisteren van een Voorkeuzestation Als u naar een bepaalde zender aan het luisteren bent, kunt u op onderstaande wijze op een voorkeuzestation afstemmen:

1. Druk op de gewenste numerieke toets 0 van het toetsenpaneel

voor de gewenste zender. Voorbeeld: druk op “0” en vervolgens op “3” voor voorkeursplek 3 en druk op “1” en vervolgens op “3” voor voorkeursplek 13.2. Druk op de toets “QUEUE” 5 om uit de lijst een nummer met zijn corresponderende station te kunnen kiezen. Kies het gewenste station met de “NEXT” en “PREV” toetsen. Het infoscherm laat nu de onderstaande informatie zien. 01 preset radio 1 02 preset radio 2> 03 preset radio 3 04 preset radio 4 Druk tenslotte nogmaals op de toets “QUEUE” 5 om dit menu te verlaten en terug te keren naar de normale afspeelstatus.Extra informatie: U kunt uw voorkeuzestations bekijken met de toets “QUEUE”. Met deze functie kunt u voorkomen dat bestaande voorkeurstations worden overschreven. Opstartprocedure van de Mediaspeler Met de mediaspelerfunctie kunt u audiobestanden (AAC, AIFF, AU, FLAC [in 16-bit cd-kwaliteit], MP3. WAV en WMA [behalve verliesloos, lossless]) en M3U speellijsten (playlists), die door uw computer’s mediaspeler, zoals Windows Media Player 11 gemaakt zijn, afspelen. Deze werken met Windows 2000, Windows XP en Windows Vista.Extra informatie: U zult waarschijnlijk de functie “filesharing” van uw computer moeten activeren, niet alle mediaspelers echter zullen filesharing, het delen van muziekbestanden, toestaan. Raadpleeg de handleiding van uw computer voor verdere instructies. UPnP Servers Het instellen van uw pc als een UPnP-server 1. Gebruik “Windows Media Player 11” (of 12 als uw pc onder Windows 7 draait) om uw pc geschikt te maken als UPnP-server. Klik op het “Library” ruitertje van Windows Media Player 11 en kies vervolgens “Media Sharing” om dit venster te openen en de optie in te stellen. 2. Uw computer zal u erop attenderen dat een apparaat geprobeerd heeft contact te maken met uw UPnP-server. Druk nu op de toets “ALLOW” RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 108 27/8/10 13:52:43109 Nederlands Extra informatie: Vanaf het schrijven van deze handleiding ondersteunt Windows Media Speler 11 de AAC codering, die Apple gebruikt voor zijn iTunes, niet meer. Wij raden u aan de standaard importinstelling te wijzigen naar de WAV, AIFF, of MP3 opmaak, om een optimale compatibiliteit voor veel apparaten mogelijk te maken. U kunt Windows Media Player zo instellen dat hij uw iTunes bestanden kan spiegelen. (in Windows Media Player gaat u naar Tools>Options>Library tab>Monitor folders). Windows Media Player 12 (voor Windows 7) ondersteunt AAC wel.

3. Ga nu naar het menu ‘Media Player’ en kies middels de “PREV”,

“NEXT” en “SELECT” toetsen het submenu “UPnP Servers”. Het apparaat zoekt nu naar alle beschikbare UPnP-servers. Als er geen UPnP-servers zijn laat hij zien dat hij niets heeft kunnen vinden (Empty). Internet Radio < Media Player >

DAB < UPnP Servers > Playback Mode Queue Het afspelen van muziekbestanden met gebruikmaking van de UPnP-server

1. Na het succesvolle zoekwerk en als er meer dan één server getoond

wordt, kiest u uw UPnP-server met de navigatietoetsen “PREV” en “NEXT”. Druk vervolgens op “SELECT” om de gewenste server te selecteren.

2. Het infoscherm zal nu de opties en folders tonen die beschikbaar zijn.

Die lijst kan variëren in opmaak afhankelijk van de wijze waarop de server is opgezet en het versienummer van de gebruikte software, maar zal meestal de onderstaande menu’s tonen: < All Music > All Artists Albums Music Playlists Folders [Search] U kunt zoeken naar een muziekstuk door te “scrollen” door de “All Music” optie, naar een speciale artiest in de”All Artists” optie of naar een speciaal album in the “Albums” optie. In al de opties kunt u direct inzoomen op het gezochte muziekstuk of u kunt de functie “[SEARCH]” gebruiken. Activeer de functie “[SEARCH]” en het onderstaande menu wordt getoond: < Artists > Album Music Ga vervolgens naar één van de submenu’s ‘Artists’, ‘Album’ of ‘Music’. U kunt nu een letter of letters inbrengen en het betreffende menu gaat voor u zoeken. Voorbeeld: Typ een “M” in het submenu Artists druk vervolgens op de toets “REPLY”

en de elektronica gaat voor u zoeken. Even daarna worden alle artiesten die met de letter “M” beginnen aan u getoond.

3. Als eenmaal het gewenste muziekstuk gevonden is, drukt u op de

toets “SELECT”. Het gekozen nummer wordt getoond in het menu en het apparaat probeert nu contact te krijgen met de server. Voordat de weergave start, worden de titel, het soort bestand en de transmissiesnelheid getoond. Wanneer de weergave loopt, wordt de verstreken tijd i.p.v. het soort bestand getoond. “Track Title” 317kbps WMA 07:49 “Track Title” 01:12 317kpbs 07:49 Extra informatie: Het gebruik van de QUEUE functie: Een korte druk op de toets “SELECT”

zal bij ieder muziekstuk of album het begin van de weergave bewerkstelligen. U kunt echter ook een z.g. wachtrij van muziekstukken creëren door de toets “SELECT” vijf seconden ingedrukt te houden. De op deze wijze gekozen muziekstukken worden nu op volgorde in een rij gezet en afgespeeld. Door vijf seconden te drukken op de toets “STOP” wordt een specifiek muziekstuk van de wachtrij afgevoerd. Wachtrij verwijderen: de functie “Clear Queue” U kunt de wachtrij verwijderen door op de toets “QUEUE”

te drukken en vervolgens [Clear Queue] te kiezen, of door in het menu QUEUE te gaan van het Media Player submenu. UPnP Server Playback Mode < Queue > < [Clear Queue] > U kunt individuele muziekstukken uit de wachtrij verwijderen door dat nummer te selecteren en vervolgens vijf seconden op de toets “STOP” te drukken. Weergave UPnP Server < Playback Mode > Queue < Repeat *> Shuffle Ga naar ‘Media Player’ --> ‘Playback Mode’ middels de toetsen “NEXT” en “PREV”. U ziet nu twee submenu’s: ‘Repeat’ en ‘Shuffle’. Kies één of beide. Een aanduiding in het infoscherm toont de gemaakte keuze. REPEAT: De nummers worden op volgorde afgespeeld en aan het eind van de cyclus wordt weer gestart met het eerste nummer. SHUFFLE: De ontvanger speelt alle nummers éénmalig doorelkaar af. Extra informatie: Als zowel REPEAT als SHUFFLE zijn geactiveerd worden niet slechts éénmaal alle nummers van een cyclus door elkaar afgespeeld, maar gaat de speler door met eindeloos herhalen van het door elkaar afspelen van alle nummers, tot de toets “STOP” wordt gebruikt. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 109 27/8/10 13:52:43110 RCX-1500 Stereo CD-speler/Tuner-Versterker Extra informatie: De SHUFFLE-opdracht van zeer grote muziekbestanden kan erg lang duren of zelfs onmogelijk zijn. Wij raden u dan ook aan om wat kleinere speellijsten te maken in Windows Media Player en deze daar “shuffeled” weer te geven. Opstartprocedure van de iPod/ USB-verbinding << iPod/USB >> 001/009 00:01:41123.MP3 > 01_Folder music-files-002. wav music-files-003. mp3 music-files-004. aac De geheugenstickaansluiting

1. Sluit het USB opslagmedium met uw muziekbestanden, eventueel via aan USB adapter, aan op de USB-ingang

op de voorkant.2. Druk op de toets “USB” om de iPod/USB-ingang te activeren. De ontvanger gaat nu automatisch op zoek naar muziek op de hoofd inhoudslijst. Is deze gevonden, dan zal het afspelen starten. Op het infoscherm wordt informatie getoond over de muziek, zoals titel, tijd, tracknummers enz.3. Als uw muziek ondergebracht is in onderliggende inhoudslijsten, gebruik dan de “PREV” en “NEXT” toetsen om deze inhoudslijsten te laten zien. Kies de gewenste lijst met de toets “SELECT”. Zoek tenslotte naar de gewenste muziekbestanden met de gekende “PREV” en “NEXT” toetsen.4. Wenst u een ander stuk muziek te horen, druk dan op de toets “BACK” 4 om terug te keren naar het voorgaande menu en kies vervolgens een andere inhoudslijst. Het aansluiten van een iPod of iPhone 1. De Apple iPod kan op de voorkant worden aangesloten middels de iPod’s USB-kabel.2. De iPod zal nu een digitaal muzieksignaal naar het apparaat sturen. De gehele bediening kan op de iPod/iPhone gedaan worden. Alleen basisbediening kan op de Rotel gedaan worden, zoals hieronder verder uitgelegd.3. Het iPod/iPhone infoscherm blijft actief zolang de speler op het apparaat blijft aangesloten. Als er gedurende langere tijd geen bediening op de iPod/iPhone gedaan wordt, zal het scherm “charging” (laden) laten zien. De bedieningstoetsen bij weergave

1. Gebruik de afspeeltoets “/” om de weergave te starten.2. Gebruik de stoptoets ”.” om de weergave te beëindigen.3. Gebruik de afspeel/pauzetoets ”,” om tijdens de lopende weergave een pauze in te lassen of om een pauze op te heffen.4. Gebruik de (track)toets “{” om het vorige nummer van de ingestelde afspeellijst af te spelen. Om een bepaald nummer versneld achterwaarts af te spelen drukt u langdurig op de (track)toets “{” op de voorzijde van het apparaat of op de toets “SEARCH [” van de afstandsbediening. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 110 27/8/10 13:52:43111 Nederlands

5. Gebruik de (track)toets “}” om het volgende nummer van de ingestelde

afspeellijst af te spelen. Om een bepaald nummer versneld voorwaarts af te spelen drukt u langdurig op de (track)toets “}” op de voorzijde van het apparaat of op de toets “SEARCH ]” van de afstandsbediening.

6. Druk gedurende minstens vijf seconden op de stoptoets “.” als u de

USB-stick van de ontvanger wilt verwijderen. Extra informatie: Dit Rotel apparaat werkt met de iPod 3GS, iPod 3G, iPod Classic, iPod Touch 2G, iPod Nano 2G, iPod Nano 3G, iPod Nano 4G en de iPod Nano5G. Opstartprocedure van het FM-gedeelte Zorg voor een goed antennesignaal voordat u de fm-radio gaat gebruiken, met een antenne bereikt u kwalitatief het beste resultaat, kwantitatief blijft het echter mager. Signaal van de kabel geeft u zowel kwalitatief als kwantitatief een prima alternatief. Sluit het antenne signaal op de correcte ingang C en kies het juiste FM-format. Ga naar het menu “Settings” om daar de correcte regio in te stellen. Het luisteren naar FM-radio

1. Druk op de toets “FM” op de voorzijde, of druk herhaalde malen

op de toets “BACK” 4 om via het top-menu naar het FM-menu terug te keren. Het infoscherm ziet er dan als volgt uit: Internet Radio Media Player < FM > DAB 87.50MHz FM

2. Voor het automatisch zoeken naar FM-zenders gebruikt u de scantoetsen

] en [ van de afstandsbediening.

3. Voor het handmatig zoeken naar FM-zenders gebruikt u de tracktoetsen

} en { op de voorzijde van het apparaat. Het in het geheugen zetten van een zender (alleen via de afstandsbediening) Wanneer de tuner is afgestemd op een zender, druk dan, terwijl u de toets “MEM” ingedrukt houdt, op de numerieke toets(en) 0 waaronder u deze zender wilt bewaren. Het onderstaande staat nu in het infoscherm te lezen. BBC RADIO xxx kbit WMA M Preset # Assign to Preset

U kunt iedere FM-zender een voorkeuzenummer geven. Het geheugen heeft plaats voor 30 zenders. Het laten horen van een voorkeuzezender Wanneer een radiozender aanstaat kunt u, op de hier volgende twee manieren, overschakelen naar een ander voorkeuzestation.

1. Vanaf de afstandsbediening drukt u op het getal van de gewenste

2. Druk op de toets “QUEUE” en op het infoscherm verschijnen de

voorkeuzenummers met hun corresponderende zenders, kies nu de gewenste zender middels de navigatietoetsen. Het betreffende scherm ziet er als onderstaand uit. 01 preset radio 1 02 preset radio 2 > 03 preset radio 3 04 preset radio 4

3. Druk nogmaals op de toets “QUEUE” om het queue-menu te verlaten

en weer terug te keren naar de afspeelstatus. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 111 27/8/10 13:52:43112 RCX-1500 Stereo CD-speler/Tuner-Versterker Opstartprocedure van DAB-radio Overtuig uzelf ervan of ontvangst van “Digital Audio Broadcast” (DAB) op uw locatie wel mogelijk is. Voordat u deze mogelijkheid gaat gebruiken, moet u in het DAB-gedeelte van het menu “Settings” uw DAB-regio instellen en vervolgens checken op beschikbare stations. Na het maken van deze instellingen drukt u op de toets DAB op de voorzijde van de afstemmer, of kiest u DAB van het hoofdmenu, om DAB te activeren. DAB kanalen (zenders) worden gecategoriseerd in pakketjes ook wel bekend als “multiplexes”. Ieder pakketje vertegenwoordigd een aantal stations en ieder daarvan bevat een hoofdservice, die weer meerdere diensten kan bevatten. De DAB technologie biedt de zendgemachtigden ook de mogelijkheid om met het audiosignaal extra data mee te zenden, deze kunnen ook weer audiosignalen op zich zijn, maar kunnen in de toekomst ook tekst, zelfs plaatjes en pc-data zijn. Het afstemmen op een DAB-station

1. Druk op de toets “DAB” op de voorzijde, of druk herhaalde malen

op de toets “BACK” 4 om via het top-menu naar het DAB-menu terug te keren. Het infoscherm ziet er dan als volgt uit: Internet Radio Media Player

2. De tuner zal nu alle beschikbare DAB-stations aftasten en tonen in het

scherm. Kies het gewenste station. Het in het geheugen zetten van een DAB-station (alleen via de afstandsbediening) Wanneer een DAB-zender aanstaat, houdt u langdurig de toets “MEM” ingedrukt en druk vervolgens de gewenste cijfercombinatie in op het numerieke toetsenbord. De zender wordt nu onder dat getal vastgelegd in het geheugen. U kunt op deze wijze dertig DAB-zenders vastleggen. Het afstemmen op een DAB voorkeurzender Wanneer de tuner is afgestemd op een zender, kunt u overschakelen op een voorkeurstation, op één van de twee onderstaande wijzen. Vanaf de afstandsbediening: druk op de numerieke toets(en) van de gewenste zender. Druk op de toets “QUEUE” 5 om de voorkeurlijst op te roepen, met de daarbij behorende zenders. Selecteer nu het gewenste station middels de navigatietoetsen. Druk nogmaals op “QUEUE” om dit menu weer te verlaten en terug te keren naar de afspeelstatus. De Radio Voorkeurstations U kunt dertig FM, DAB en internetradiostations in het geheugen vastleggen. Er kan dus op totaal negentig stations direct worden afgestemd. Extra informatie: Voor de overzichtelijkheid worden alleen de stations waarop via de voorkeuze is af te stemmen zichtbaar gemaakt. Ieder voorkeuzestation wordt gemerkt met een code: F voor FM, D voor DAB en I voor internet. Overzicht van de Opstartprocedureinstellingen Media Player

DAB < Settings > < Network Config > Version Upgrade Firmware Register Set Time/Date FM Tuner DAB Settings UPnP WiFi Strength Blijf op de toets “BACK” 4 drukken om bij het hoofdmenu te komen en kies vervolgens het menu “Settings”. Dit menu omhelst 9 submenu’s. Gebruik de toetsen “PREV” en “NEXT” om één van deze menu’s te kiezen. Network Config

1. Scan for networks

(alleen van toepassing bij draadloze verbinding) Gebruik de toetsen “PREV” en “NEXT” om in dit menu te komen. Op het infoscherm krijgt u nu “Scanning” te lezen en na een paar seconden, als een netwerk gevonden is, toont het scherm het ID van dat netwerk. Druk tenslotte op “SELECT” ter bevestiging. < Scan for networks > Enter network name View Config Edit Config

2. Enter network name (alleen van toepassing bij draadloze

verbinding) Als de ontvanger geen netwerk kan vinden dan kunt u in dit menu de versleutelcode (ESSID) van het modem handmatig inbrengen. Gebruik de toetsen “PREV” en “NEXT” om de cijfer/lettercombinatie in te brengen, daarna kiest u “END” of “REPLY” op de afstandsbediening om hem te bevestigen. Network Name

In dit menu kunt u alle configuratiedetails vinden. Gebruik de navigatoetoetsen om alle instellingen af te gaan, respectievelijk: “Mode” –> “ESSID” –> “MAC Address” –> “IP Address –> “Netmask” –> “Gateway” –> “DNS Servers”. Ze worden als onderstaand getoond: < Mode > Auto DHCP < ESSID > XXXXXX RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 112 27/8/10 13:52:43113 Nederlands

In dit menu kunt u de instellingen van het huidige netwerk veranderen. Dit kan handig zijn als u een statisch IP-adres wilt inbrengen. Selecteer deze functie met de navigatietoetsen en breng het statische IP-adres, het MAC-adres, of het DNS-adres van het gekozen netwerk in. Om de waarde in te brengen, drukt u op “SELECT”, en vervolgens op de toetsen “PREV”, “NEXT”. Druk weer op “SELECT” om de waarde te bevestigen en verder te gaan naar het volgende instellingenveld. Ga met deze procedure door tot alle gewenste informatie is ingebracht.

5. Signal Warning (alleen van toepassing bij draadloze verbinding)

Select “YES” (ja) of “NO” (nee) of u al dan niet gewaarschuwt wenst te worden als het netwerksignaal te zwak wordt. Version Dit menu toont u hard- en software-informatie betreffende de ontvanger. Upgrade Firmware Gebruik deze optie om nieuwe “firmware” te downloaden van het internet betreffende het “Reciva” portaal. Zodra nieuwe firmware voorhanden is, zal de ontvanger u dat laten weten en u adviseren deze te downloaden. Extra informatie: Mocht u nu van gedachte veranderen dan kunt u de downloadprocedure cancellen met de toets “BACK” 4. Een firmware opwaardering kan een tijdje in beslag nemen. Zet tijdens deze procedure het apparaat NOOIT uit of in standby, u kunt daarmee de ontvanger blijvend beschadigen. Zo’n downloadprocedure kan tussen de 15 en 60 minuten duren, afhankelijk van de snelheid van uw internet. Register Hier krijgt u een “wachtwoord” te zien, dat gebruikt moet worden om de afstemeenheid te registreren bij het Rotel Radio Portaal: www.rotelradio.com Set Time/Date Hier kunt u de plaatselijke datum en tijd invullen. Druk op de toets “SELECT” 7 om een gegeven in te kunnen stellen, en gebruik de “PREV” of “NEXT” toets om een gegeven te veranderen. Druk nogmaals “SELECT” om het ingebrachte te bevestigen en naar het volgende instelveld te gaan. FM Tuner Hier kunt u de regio instellen voor het fm-ontvangstgedeelte. De DAB instellingen Hier ziet u drie submenu’s : Scan, Clear List en DAB region. U kunt ze kiezen met de navigatietoetsen. Met “Scan” wordt gezocht naar alle beschikbare DAB-zenders. Na de scan zal er een lijst met stations verschijnen of de tekst “no services found” indien er geen zenders werden gevonden. Met de optie “Clear List” worden alle zenders op de stationslijst van de ontvanger gewist. “DAB Region” laat u de regio’s zien waar DAB signaal is. U kunt de gewenste regio kiezen met de navigatietoetsen. UPnP Gebruik deze instelling om de naam van een UPnP apparaat te veranderen. Dat is de naam, die nodig is voor de muziekserver (Media Player) om uw apparaat te herkennen. De ingestelde naam is ROTEL GATEWAY. Breng de betreffende naam in middels de navigatietoetsen en kies tenslotte “END” of “REPLY” op de afstandsbediening om de code te bevestigen. DEVICE NAME

< END <> A BCDEFGHIJ >

DEVICE WiFi Strength Dit scherm laat u de sterkte zien waarmee het netwerksignaal binnenkomt. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 113 27/8/10 13:52:43114 RCX-1500 Stereo CD-speler/Tuner-Versterker Het configureren van “My Stuff” Het registreren van een plaatsje op de website van Rotel Radio In het hoofdmenu kunt u een eigen menu genaamd “My Stuff” aanmaken. Open de website www.rotel.com in uw internetbrowser. Typ vervolgens de registratiecode in, deze u kunt vinden in het menu “Settings” onder “Register”. Vul dus deze code in en volg dan de instructies op voor het verkrijgen van een gebruikersnaam en een wachtwoord. Zorg dat u deze gebruikersnaam met wachtwoord niet vergeet, want u heeft ze nodig zodra u op de site van Rotel wilt komen. Nadat u zich heeft ingelogd op uw account, bent u instaat de informatie aan te passen in de menu’s: “My Stations”, “My Streams”, My Podcast” en “My Radio’s”. Volg de instructies op de website op om het menu van de RCX-1500 echt de uwe te maken. Extra informatie: De Rotelradio-site werkt het best met de meest recente browsers zoals Internet Explorer 8 en Safari 5.0. Ondervindt u problemen door de vele ikonen op de site, download dan de nieuwste versie, meestal is dat gratis. Het configureren van “My Stations” Natuurlijk gaat u op zoek naar wat U allemaal aan stations kunt ontvangen in de database van de website. Volg de instructies op, die op de website gegeven worden, hoe u naar zenders moet zoeken. Als een zoekresultaat wordt getoond dan ziet ook staan “Add to My Stations”. Klik daarop en het betreffende station wordt aan uw verzameling in “My Stations” toegevoegd. Er verschijnt nu een nieuw hoofdmenu: “My Stuff” op het infoscherm, met daarbij een submenu genaamd “My Stations”. Nadat u geregistreerd bent, kunt u wanneer u op een bepaald station bent afgestemd deze toevoegen aan “My Stations” door op de toets “REPLY” te drukken. Het infoscherm vraagt u nu of u dit station wenst toe te voegen aan “My Stations”, druk tenslotte op de toets “SELECT” om uw keuze te bevestigen. Extra informatie: U wenst waarschijnlijk uw favoriete stations verder in verschillende rubrieken onder te brengen (bv JAZZ, ROCK, OPERA enz.). Deze rubrieken worden getoond op het infoscherm van deze Rotel ontvanger. Het configureren van “My Streams” Terwijl u ingelogd bent, kunt u aan uw favoriete radio “stromen” toevoegen in de “My Streams” sectie van het “My Account” menu. Click op “My Streams” en een uitroepteken verschijnt waar u het betreffende station met zijn “directe weergave (stream) -URL” kunt intoetsen. Deze media stream URL moet een directe link zijn naar de eigenlijke audio stream van de betreffende website. Extra informatie: Het menu “My Stuff” en stations onder “My Stations” en “My Streams” zullen pas verschijnen als het apparaat een bijgewerkte stationslijst heeft. Zet het apparaat uit (OFF) en dan weer aan (ON) en ga tenslotte weer terug naar “Internet Radio” in het hoofdmenu om de radio de stationslijst te laten bijwerken. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 114 27/8/10 13:52:43115 Nederlands De toetsen van de cd-speler Deze toetsen vormen de basisbediening van het cd-spelergedeelte. Behalve wanneer anders vermeld, zijn alle functies zowel op de RCX-1500 als op de afstandsbediening beschikbaar. De afspeeltoets Nadat het schijfje geladen is, drukt u op de afspeeltoets “/” om het afspelen te beginnen. In het infoscherm ziet u nu het tracknummer met de verstreken tijd en de aanduiding PLAY. Normaal gesproken start u bij het begin van een schijfje, maar u kunt ook met een ander nummer beginnen. Dat kunt u doen middels de toetsen “{” en “}” of door de directe methode te gebruiken via de afstandsbediening (zie hieronder) voordat u de afspeeltoets “/” indrukt. De stoptoets Druk eenmaal op de stoptoets ”.” om het afspelen te staken. Druk op de afspeeltoets “/” om het afspelen te hervatten vanaf het moment dat u de weergave gestopt had. Drukt u twee maal op de stoptoets ”.”, dan laat het infoscherm STOP zien en wordt het programma gewist (zie hieronder). Als u de afspeeltoets “/” indrukt nadat de stoptoets ”.” twee maal gebruikt is, start de weergave weer met het begin van het schijfje. De pauzetoets De pauzetoets ”,” is om de weergave tijdelijk te onderbreken. Het schijfje blijft draaien en na het indrukken van “/” zal het afspelen weer starten waar het was gestopt. Tijdens de pauze staat “PAUSE” in het infoscherm te lezen. Om de weergave te hervatten drukt u op de afspeeltoets “/”. De tracktoetsen Met deze toetsen kunt u een bepaald nummer afspelen. Wanneer u tijdens het afspelen de toets “}” indrukt vervolgt de speler met het weergeven van het volgende nummer op het schijfje. Drukt u op de toets “{” dan gaat de speler verder met de weergave van het begin van het actuele nummer. Drukt u twee maal snel achterelkaar de toets “{” dan gaat de speler terug naar het begin van het voorgaande nummer. De speler laat nu zien welk nummer wordt afgespeeld. Deze twee toetsen worden ook gebruikt om een track te kiezen voordat de afspeeltoets “/”wordt ingedrukt of bij het programmeren van de speler (zie hieronder). Het kiezen van een nummer wordt gedaan door de tracktoetsen herhaalde malen in te drukken totdat het gewenste nummer is bereikt. Tijdens het weergeven van een programma worden de tracktoetsen gebruikt om naar het volgende of vorige nummer van dat programma te gaan. De directe methode

(alleen via de afstandsbediening) Deze elf toetsen genummerd 1 t/m 0 en >10 worden gebruikt om direct een track op een schijfje te kunnen kiezen. i.p.v. door het gehele schijfje te moeten gaan met de tracktoetsen. De eerste tien tracks kunnen direct met de genummerde toetsen gekozen worden. Voorbeelden: voor track drie druk op “3” op de afstandsbediening en voor track tien druk op “0”. Wenst u een hoger nummer te kiezen dan tien dan moet u eerst de toets “>10” gebruiken. Voorbeelden: voor track veertien drukt u eerst op “>10” en vervolgens op “4” en voor 23 drukt u eerst twee maal op “>10” en daarna op “3”. Het nummer dat afgespeeld wordt staat nu vermeld in het midden van het infoscherm. Voor het maken van een afspeelprogramma kunt u deze toetsen ook en op dezelfde wijze, gebruiken. De sneltoetsen (alleen via de afstandsbediening) De toetsen “]” en ”[” zijn om snel heen en terug door een schijfje te kunnen gaan. Met één druk op één van deze toetsen gaat u heen of terug door de muziek met dubbele snelheid. Bij meerdere malen drukken kunt u deze snelheid verhogen naar 4x, 8x, 16x, en 32x de standaard snelheid. Bij nogmaals drukken op de toetsen “]” of ”[” of op de afspeeltoets “/” gaat de RCX-1500 weer terug naar de normale snelheid. Bij het ingedrukt houden van de toetsen “]” en ”[” hoort u de versnelde weergave. De uitwerptoets “EJECT” Wanneer u een schijfje in de speler doet, wordt het als het ware opgeslokt. Om het er weer uit te krijgen drukt u op de toets “EJECT” “^”op de voorzijde van het apparaat of van de afstandsbediening. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 115 27/8/10 13:52:43116 RCX-1500 Stereo CD-speler/Tuner-Versterker Extra’s Deze extra’s zijn om de functionaliteit van de RCX-1500 te vergroten. U kunt een groep nummers van een cd-schijfje programmeren, een schijfje, een programma of een track eindeloos laten herhalen, alle nummers van een schijfje gehusseld afspelen of automatisch alleen de tien eerste seconden van ieder nummer laten afspelen en verschillende tijdweergaves zijn mogelijk. De toets “PROG” (alleen via de afstandsbediening) Met de “PROG” (programmeer)toets op de afstandsbediening kunt u een schijfje op een door u gewenste volgorde programmeren. U kunt meer dan 20 nummers in het geheugen zetten. Voorbeeld: U kunt de RCX-1500 instrueren om van een bepaald schijfje eerst track 5, vervolgens track 3 en tenslotte track 8 ten gehore te laten brengen. Extra informatie: MP3- en WMA-schijfjes kunnen niet geprogrammeerd worden. Om te kunnen programmeren doet u de volgende handelingen.

1. Doe een cd in de sleuf. De speler leest nu de inhoudsopgave (TOC) van

de cd. U kunt de afspeeltoets “/” indrukken als u tijdens het programmeren, de te programmeren nummers wenst te horen.

2. Druk nu op de toets “PROG” van de afstandsbediening, in het

beeldscherm verschijnt nu het woord “PROGRAM” en “P:00”. De speler wacht nu op het eerste nummer dat geprogrammeerd moet worden.

3. Kies nu op de afstandsbediening middels de numerieke toetsen het

eerste nummer dat u wenst te programmeren. Dit nummer wordt nu direct in het geheugen gezet en “P:01” verschijnt op het info scherm. Herhaal deze handeling voor alle nummers die u wenst te programmeren. U hoeft dus niet meer uw keuze te conformeren met de “PROG” toets.

4. U kunt ook, zij het wat minder makkelijk, uw gewenste nummers op

de speler zelf programmeren. Kies het eerste nummer d.m.v. één van de tracktoetsen “{” en “}”. Ga zo verder, na iedere keuze bevestigt u deze door op de toets “PROG” te drukken. Wanneer u uw totale programma heeft samengesteld blijft de speler in “PROGRAM” staan. U kunt deze status opheffen door op de toets “EJECT” of door tweemaal op de “STOP” toets te drukken. Drukt u echter na het programmeren op de “PLAY” toets dan zal uw gemaakte selectie worden afgespeeld i.p.v. het gehele schijfje, beginnende bij het eerste door u uitgekozen nummer. De meeste toetsen die normaal gesproken betrekking hebben op het afspelen van een gehele cd, zijn tijdens “program” alleen maar in dienst van de door u gemaakte selectie. Dus drukken op de rechter “TRACK” toets heeft tot gevolg dat u het volgende nummer van uw selectie te horen krijgt en niet het eerstvolgende nummer op de cd. Extra informatie: De husselfunctie kan tijdens het geprogrammeerd afspelen niet gebruikt worden. De toets “REVIEW” (alleen via de afstandsbediening) Met deze toets kunt u uw zojuist gemaakte selectie controleren. Als u op deze toets drukt verschijnt het eerste nummer van het door u gemaakte programma op het scherm met de aanduiding “Prog Review. U kunt nu nogmaals op de “REVIEW” toets indrukken, dan verschijnt het volgende nummer van uw selectie. Zo doorgaand, kunt u uw gehele programma checken. Raakt u de toets “REVIEW” gedurende vijf seconden niet meer aan, dan stopt het controleproces en gaat de RCX-1500 verder met het werk waarmee hij bezig was, of gaat door met het geprogrammeerd afspelen. Met de “CLEAR” toets kunt u tijdens de “PREVIEW” procedure nummers uit uw selectie verwijderen. Zie hieronder. De toets “CLEAR” (alleen via de afstandsbediening) Met deze toets kunt u nummers uit uw selectie verwijderen tijdens de “REVIEW” status. Als u met de controle van uw selectie bezig bent zoals hierboven beschreven, kunt u bij een bepaald nummer i.p.v. de “REVIEW” toets de toets “CLEAR” (alles weg) indrukken. U verwijdert dan het nummer uit het programma dat op dat moment in het scherm staat. U kunt tijdens de gehele controle deze “alles weg” toets zo vaak gebruiken als u nodig vindt. De toets “RANDOM” (alleen via de afstandsbediening) Een extra grapje van de RCX-1500 is de “RANDOM” (hussel)functie. Met deze toets kunt u het cd-schijfje op een willekeurige volgorde afspelen. Wanneer alle nummers van de cd aan de beurt zijn geweest stopt de speler met spelen, tenzij “REPEAT” in functie is (zie hieronder), dan stopt de RCX-1500 pas als u “STOP” indrukt. Wanneer “RANDOM” in bedrijf is wordt in het scherm het icoon getoond. De toets “REPEAT” (alleen via de afstandsbediening) Met de toets “REPEAT” (herhalen) kunt u een nummer, of de gehele cd laten herhalen. Dit blijft de speler doen totdat u deze functie herroept d.m.v. de “REPEAT” of “STOP” toets. U heeft met de toets “REPEAT” twee mogelijkheden: als hem eenmaal indrukt dan blijft de RCX-1500 het actuele nummer herhalen, dan wordt in het scherm het repeat icoon getoond, drukt u de toets nogmaals in dan herhaalt hij de gehele cd, een extra repeat icoon wordt nu getoond. Een derde keer drukken heft de herhalingsstatus op. Nogmaals, wilt u herhaalt verrast worden, dan kunt u de “repeat” (herhaal)functie combineren met de “random” (hussel)functie. Deze combinatie kan ook bij CD-DA schijfjes gebruikt worden. Extra informatie: De herhaalfunctie wordt opgeheven wanneer op de toets “EJECT” drukt. De toets “SCAN” (alleen via de afstandsbediening) Met de toets “SCAN” kunt u in vogelvlucht door een cd gaan: u hoort in volgorde de eerste 10 seconden van ieder nummer (van de gehele cd of van uw geselecteerde programma). In het scherm wordt dan het “ ” icoon getoond. U heft deze handige functie weer op door nogmaals op “SCAN” of op de afspeeltoets “/” te drukken. De speler gaat dan door met het laatst gevonden nummer. De hussel(random)functie en scan/introfunctie kunnen ook gecombineerd worden bij het afspelen van CD-DA-schijfjes. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 116 27/8/10 13:52:44117 Nederlands De toets “TIME” (alleen via de afstandsbediening) De tijd die u normaal in het infoscherm ziet is de verstreken tijd van het actuele nummer. Bij kopiëren kan het echter handig zijn om te weten wat de resterende tijd is. Daarvoor is de toets “TIME” (tijd). Wanneer u deze toets eenmaal indrukt verschijnt in het venster de resterende tijd van het actuele nummer. Als u hem nogmaals indrukt verschijnt de resterende tijd van de totale cd of het programma in beeld. Bij een derde keer drukken verschijnt weer de standaard tijdinformatie. Wanneer de tijdfunctie in dienst is, wordt het “R” icoon in het infoscherm getoond. Extra informatie: Bij het afspelen van MP3- en WMA-schijfjes kunnen alleen de verstreken en resterende tijd van het lopende nummer worden getoond. De gevorderde toetsen van de afstandsbediening Het menu voor het maken van de instellingen Om in het instellingenmenu te komen drukt u op de toets “SETUP” van de afstandsbediening en vervolgens krijgt u onderstaand menu te zien: > 1 POWER OPTION 2 DIMMER 3 FACTORY DEFAULT 4 VERSION 5 ANTENNA SELECT

7 EXIT AAN/UIT OPTIES: Er zijn twee manieren om de RCX-1500 aan/uit te zetten: normal (normaal) en quick (snel). Van de fabriek uit staat hij ingesteld op “normal”. Dat betekent dat wanneer de receiver uit staat (standby) hij minder energie gebruikt, maar het wat langer duurt voordat hij is opgestart als hij wordt aangezet. Is “quick” ingesteld dan start de RCX-1500 direct op na te zijn aangezet. DIMMER: Met deze toets kunt u het helderheidsniveau van het infoscherm in zeven stappen bepalen. U kunt deze faciliteit direct bereiken met de toets “DIM” op de afstandsbediening. FACTORY DEFAULT: Met het kiezen van deze optie, brengt u de RCX-1500 weer terug in de originele fabrieksstaat. Al uw instellingen zoals voorkeuzestations en netwerkconfiguraties zullen verloren gaan en brengt de RCX-1500 ook weer terug in afstandsbedieningscode 1 (zie ook hieronder). VERSION: Laat de productieversie van de RCX-1500 zien. ANTENNE SELECT: Hierin kunt u kiezen uit drie opties: automatische antennekeuze AUTO (de fabrieksinstelling), FM of DAB. Met de POWER ON VOLUME functie kunt u een vast geluidsniveau bepalen bij iedere keer dat u het apparaat aanzet. EXIT: Deze laatste optie brengt u weer terug naar het voorgaande menu. De tweede code voor de afstandsbediening Vanuit de fabriek is de RCX-1500 ingesteld op afstandsbedieningscode 1. Als u bij deze instelling problemen ondervindt met de bediening van andere Rotel producten, kunt u de RCX-1500 instellen op afstandsbedieningscode

2. Dat gaat op onderstaande wijze:

Terwijl u de afstandsbediening op de RCX-1500 richt, drukt u tegelijkertijd op de toetsen “FM” en numerieke toets “2”. Laat toets “FM” weer los, maar blijf nog vijf seconden drukken op toets “2”. Vervolgens staat op het infoscherm te lezen: ‘Audio Custom Code 1 –>2’. Wilt u het apparaat weer terugbrengen in code 1, dan herhaalt u dezelfde procedure, maar drukt u op toets “1” in plaats van toets “2”. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 117 27/8/10 13:52:44118 RCX-1500 Stereo CD-speler/Tuner-Versterker Wat te doen bij problemen? Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmateriaal of een verkeerde stand van de knoppen/schakelaars. Controleer bij niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Werkt dit ook niet, volgt u dan onderstaande suggesties: De lichtnetindicator werkt niet De lichtnetindicator gaat branden zodra de RCX-1500 op het lichtnet wordt aangesloten. Doet de indicator het niet, controleer dan de lichtnetaansluiting waarop de RCX-1500 is aangesloten, met een ander elektrisch apparaat bv een schemerlamp. Check ook even of de lichtnetaansluiting waarop de RCX-1500 is aangesloten via een schakelaar werkt, die dan toevallig ook nog uitstaat. Problemen met het internet Als u geen contact kunt krijgen met het internet, controleer dan zorgvuldig uw instellingen, het onderstaande stappenplan kan waarschijnlijk uw probleem oplossen.

1. Controleer of uw draadloze netwerk inderdaad functioneert. Als uw

computer op het internet kan komen met hetzelfde netwerk is dat ok.

2. Controleer of er in het netwerk een DHCP-server beschikbaar is, of

dat het IP-adres wel is ingesteld. Raadpleeg hiervoor ook het gedeelte “De Opstartprocedureinstellingen”.

3. Controleer of de door het netwerk gebruikte “firewall” geen uitgaande

4. Voer een z.g. harde lichtnetstart uit (lichtnetstekker verwijderen en

weer terugplaatsen) en probeer de RCX-1500 weer opnieuw op het internet te laten komen.

5. Overtuig u ervan dat de RCX-1500 de signalen van het internet kan

ontvangen. Gebruik eventueel een USB verlengkabel om de WiFi dongle op een plaats te leggen met een hogere veldsterkte. Experimenteer! Geen geluid

1. Controleer of de verbindingen tussen de RCX-1500 en de luidsprekers

wel o.k. zijn. Zie ook figuur 2.

2. De continuïteit van de muziekweergave van het internet wordt bepaald

door de snelheid van de verbinding. Als u vindt dat de verbinding wat veel wordt onderbroken, neem dan contact op met uw internetleverancier.

3. Als u op een bepaald station heeft afgestemd en u hoort niets, controleer

dan de lokale tijd van dat station. U zult waarschijnlijk in een geheel andere tijdzone zijn beland.

4. Plug altijd de Wi-Fi dongel (al dan niet bedraad) aan de ethernetaansluiting

van de RCX-1500, ook in het geval er helemaal geen internetsignaal aanwezig is. Nadat u de RCX-1500 heeft aangezet, gaat hij namelijk eerst op zoek naar een netwerkverbinding voordat u over FM- of DAB- faciliteiten kunt beschikken. Verklarend Woordenlijst Bit rate – Transmissiesnelheid, de hoeveelheid bits per seconde, die overgestuurd kan worden. Buffering – De binnengehaalde en verzamelde data voordat deze wordt weergegeven. Codec – [coder/decoder] Software die instaat is om een digitale datastroom, zowel te coderen als te decoderen. Data Encryption – Het versleutelen van data om veilgheidsredenen. Voor het draadloze internet is dat normaal gesproken WEP en WPA. DHCP [dynamic host control protocol] – Een protocol voor het toekennen van een IP adres aan apparaten binnen een netwerk. DNS Server – Een server op afstand, die zorgt voor de vertaling van webadressen naar IP-adressen. ESSID – [Extendid Service Set Identifier]. De ESSID is een unieke naam voor uw draadloze netwerk Ethernet – Een netwerktechnologie voor netwerken op beperkte schaal. De Cat5 kabel wordt voor deze verbinding, met snelheden van 10/100/1000 megabits p/s, tussen computers gebruikt. File format – bv een muziekbestand in de mp3 indeling. File Server – Een computer of andersoortig apparaat dat dient als werkstation op een netwerk, met gecontroleerde toegang tot gemeenschappelijke bestanden. Firmware – De vaste software van een apparaat, die zorgt voor de operationele instructies voor weer andere apparaten. Gateway – De koppeling tussen LAN en WAN Internet – Een computernetwerk dat bestaat uit een wereldwijd netwerk van computernetwerken. IP Address – Een numeriek naamplaatje dat aan apparaten in een computernetwerk wordt toegewezen. ISP – Internet Service Provider Kbps – Afkorting voor kilobits per seconde, een maat voor de snelheid van dataoverdracht. LAN – [Local Area Network] Een plaatselijk computernetwerk voor communicatie tussen twee computers. MAC – [Media Access Control] Een unieke naam voor netwerkadapters of netwerk aansluitkaarten die voor identificatiedoeleinden door de fabrikant wordt toegewezen. Modem – [modulator/demodulator] Een apparaat dat wordt gebruikt om een computer te verbinden met een telefoonlijn. Network – Een systeem van onderling verbonden apparaten of computers. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 118 27/8/10 13:52:44119 Nederlands Netwerk adaptor – Een onderdeel in een computer dat computergelieerde apparaten aan elkaar verbindt om een netwerk te vormen. Podcast – Een audiobestand voor een abonnee dat over het internet aangeleverd wordt via een “RSS feed” (zie bij RSS feed). Router – Een aansluitkastje dat het verzamelpunt vormt van meervoudige netwerken en computers. RSS feed – [Really Simply Syndication feed] Wordt gebruikt om iets op het internet te publiceren, waar geïnteresseerden zich op kunnen abonneren en updates kunnen ontvangen. Server – Een computer die aan andere computers toegang verleent aan bestanden en printers als gezamenlijke bron op een computernetwerk. Subnet mask – Een methode om IP netwerken te splitsen in subgroepen. UPnP – [Universal Plug and Play] Een methode van automatische configuratie, die bij o.a. pc’s, randapparatuur, draadloze apparatuur en intelligente hulpmiddelen wordt toegepast. URL – [Universal Serial Bus] De indeling van het adres voor een bepaalde pagina van een website. USB – [Universal Serial Bus] Aansluiting die gewoonlijk gebruikt wordt voor computer randapparatuur. WAN – [Wide Area Network] Een computer netwerk dat een grotere reikwijdte heeft dan een lokaal netwerk zoals bv het internet. WEP – [Wired Equivalent Privacy] Een draadloos veiligheidsprotocol om toegang, door “indringers” die dezelfde draadloze LAN apparatuur gebruiken en door afluisteren LAN verkeer kunnen opvangen, te voorkomen. WPA – [WiFi Protected Access] Een draadloos veiligheidsprotocol dat het zwakkere WEP vervangt. WiFi – [Wireless Fidelity] Een radiofrequentiestandaard die gebruikt wordt om apparatuur, zoals pc’s en iPods, draadloos te verbinden: het draadloos netwerken. Technische gegevens [Versterkergedeelte] Continu uitgangsvermogen (20-20khz, <0.3% bij 8Ω) 2x100 watts Totale harmonische vervorming (20-20kHz, 8Ω) <0.2% Intermodulatievervorming (bij nominaal vermogen 60Hz:7khz=1:4) 63 dBf (mono) Ingangsgevoeligheid/impedantie (AUX2) 200mV/47kΩ Oversturingsniveau (AUX2) 2.5V Frequentiebereik (AUX2) 10–40kHz. (±3dB) Signaal/ruisverhouding (IHF A) (AUX2) 92dB [Voorversterkergedeelte] Uitgangsniveau/impedantie (AUX2) 1V/1kΩ Totale harmonische vervorming 0.006% Frequentiebereik (AUX2) 10–110kHz. (±3dB) Signaal/ruisverhouding (IHF A) (AUX2) 90dB [FM-gedeelte] Bruikbare gevoeligheid 22.2dBf Ruisniveau bij 50dB stilte 27.2dBf Signaal/ruisverhouding (bij 65dBf) 63dBf (mono) 60dBf (stereo) Harmonische vervorming (bij 65dBf) 0,2% (mono) 0,3% (stereo) Frequentiebereik 10Hz-15kHz, ±3dB Kanaalscheiding (100Hz/1kHz/10kHz) 40dB/45dB/35/dB Uitgangsniveau 1.1V (bij volumestand 82) Antenne-ingang 75Ω ongebalanceerd [DAB-gedeelte] Bruikbare gevoeligheid -80dB Afstembereik band III (174-240MHz) Audio transmissiesnelheid 224kB per sec. (max.) Frequentiebereik 20-20kHz (±1dB) Uitgangsniveau 1.1V (bij volumestand 82) Antenne-ingang 75Ω F aansluiting [Het CD-speler gedeelte] Totale harmonische vervorming (bij 0dBfs) 0.0045% bij 1kHz. Frequentiebereik 20 – 20 kHz. (±0.5dB) Kanaalgelijkheid ±0.5dB Fase lineairiteit ±0.5º Kanaalscheiding 90dB bij 1kHz Signaal/ruisverhouding 100dB Dynamisch bereik 96dB Type digitaal- naar analoogomzetters Wolfson Uitgangsniveau (bij 0dB) 2.2V (bij volumestand 82) RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 119 27/8/10 13:52:44120 RCX-1500 Stereo CD-speler/Tuner-Versterker [Algemeen] Netwerkverbinding 802.11b/g Beveiliging WEP. WPA1 (TKIP) WPA2 (TKIP) Opslag format Real Audio, MP3, Windows media streams, OGG vorbis AAC, WAV, AIFF en AU Verbruik uit het lichtnet 140 Watts Netspanning 120V 60Hz (Noord Amerika) 230V 50Hz (Europa) Netto gewicht 8.1kg Afmetingen (bxhxd) 391x144x343mm Hoogte Voorpaneel 132.6mm Gegevens waren correct bij het ter perse gaan.Rotel houdt het recht voorbehouden om wijzigingen aan te brengen zonder waarschuwing vooraf.Rotel en het Rotel Hi-Fi logo zijn geregistreerde handelsmerken van The Rotel Co. Ltd. Tokyo, Japan.

“Made for iPod” betekent dat het betreffende elektronisch accessoire specifiek voor de iPod is ontworpen en door de ontwikkelaar Apple werd gecertificeerd. “Made for iPhone” betekent dat het betreffende elektronisch accessoire specifiek voor de iPhone is ontworpen en door de ontwikkelaar Apple werd gecertificeerd. Apple is echter niet verantwoordelijk voor de goede werking van het betreffende accessoire of het voldoen aan veiligheids- en andere regels. iPod is een handelsmerk van Apple Inc. geregistreerd in de VS en andere landen. iPhone is een handelsmerk van Apple. Inc. Windows, Windows XP, Windows 2000, Windows Vista, Windows 7, Windows Media zijn al dan niet geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. “Dit product bevat technologie eigendom van Microsoft Corporation en is vervaardigd onder licentie van Microsoft Licensing GP. Gebruik of distributiie van dergelijke technologie buiten dit product is verboden zonder toestemming van Microsoft Corporation en/of Microsoft Licensing GP.” RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 120 27/8/10 13:52:44121 Italiano I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. DAB IMPORTANT FOR LASER PRODUCTS1. CLASS 1 LASER PRODUCT
