РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RCX1500 ROTEL

Изделия Rotel спроектированы для соответствия международным предписаниям на ограничение опасных веществ (RoHS) в электрическом и электронном оборудовании и утилизации этого оборудования (WEEE). Символ перечеркнутого мусорного бака указывает на соответствие и на то, что все изделия должны быть переработаны должным образом или обработаны в соответствии с этими предписаниями. DAB Этот цифровой аппарата класса B соответствует требованиям канадского стандарта ICES-003. IMPORTANT FOR LASER PRODUCTS1. CLASS 1 LASER PRODUCT

при снятии крышки корпуса существует опасность облучения лазером видимого спектра. Избегайте попадания под лазерный луч.

3. ВНИМАНИЕ: не снимайте верхнюю панель.

Внутри нет частей, доступных для обслуживания пользователю. Доверьте обслуживание квалифицированному мастеру. ПРЕДОСТЕРЕЖЕНИЕ! Во избежание поражения электрическим током или возгорания:

1. Не удаляйте винты и панели корпуса.

2. Не допускайте воздействия на аппарат дождя

3. Не касайтесь шнура питания и штепсельных вилок

мокрыми руками. КЛАСС 1ЛАСЕРНЫЙПРОДУКТ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ОТКРЫВАТЬ ВНИМАНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ВЕРХНЮЮ И ЗАДНЮЮ ПАНЕЛЬ! ВНУТРИ НЕТ ЧАСТЕЙ, ДОСТУПНЫХ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЮ. ДОВЕРЬТЕ ОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННОМУ МАСТЕРУ. ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ. Изображение молнии в равностороннем треугольнике предупреждает пользователя о наличии внутри корпуса изделия неизолированного напряжения, величина которого может создавать опасность поражения человека электрическим током. Изображение восклицательного знака в равностороннем треугольнике предупреждает пользователя о наличии в сопровождающей аппарат документации важных инструкций по эксплуатации и техническому обслуживанию. Заземление антенны в соответствии с наставлениями национального электрического Кодекса, раздел 810: «Радио и телевизионное оборудование» Ввод провода антенны DAB (цифровое радиовещание) Хомут заземления Хомуты заземления Разрядник антенны (раздел 810 20 Кодекса) Заземление Провода (раздел 810 20 Кодекса) Система электродов для заземления сетевого оборудования (статья 250 Кодекса, Часть H) Электрическая присоединительная

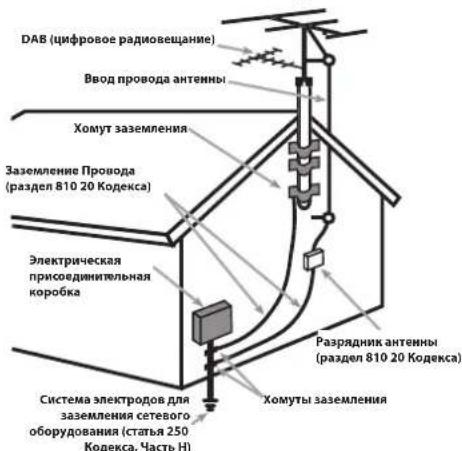

RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 143 27/8/10 13:52:49144 RCX-1500 Стерео CD-ресивер Важные инструкции по безопасности Предупреждение: Внутри отсутствуют детали, обслуживаемые пользователем. Обращайтесь за обслуживанием только к квалифицированному ремонтному персоналу. Предупреждение: Для снижения опасности возгорания или удара электрическим током, не подвергайте данное изделие воздействию воды или влаги. Не подвергайте изделие воздействию капель или брызг. Не размещайте никаких предметов, заполненных жидкостями, таких как вазы, на устройстве. Не позволяйте посторонним предметам попадать внутрь корпуса. Если прибор подвергается воздействию влаги, или посторонний предмет попал внутрь корпуса, немедленно отсоедините сетевой шнур от стенной розетки. Отнесите прибор к квалифицированному специалисту для осмотра и необходимого ремонта. Прочитайте все инструкции перед подсоединением и эксплуатацией компонента. Сохраните это руководство, чтобы вы могли обращаться к этим инструкциям по безопасности. Обращайте внимание на все предупреждения и информацию о безопасности в этих наставлениях и на самом изделии. Следуйте всем инструкциям по эксплуатации. Очищайте корпус только при помощи сухой тряпки или пылесосом. Не используйте данный прибор вблизи воды. Вы должны обеспечить минимум 10 см свободного пространства вокруг прибора. Не ставьте прибор на кровать, диван, ковер или аналогичную поверхность, которая может перекрыть вентиляционные отверстия. Если прибор размещен в книжном или стенном шкафу, там должна быть вентиляция для должного охлаждения. Держите компонент в отдалении от батарей, калориферов, печей или любой другой аппаратуры, которая производит тепло. Предупреждение: Разъем шнура питания на задней панели является устройством для отключения сети питания. Прибор должен быть размещен на открытом пространстве, которое обеспечивает доступ к разъему сетевого шнура. Данный прибор должен быть подсоединен к источнику питания только такого типа и напряжения, которые указаны на задней панели. (США: 120 В/60 Гц, ЕС: 230 В/50 Гц) Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Поляризованный штеккер имеет два ножевых контакта, один из которых шире другого. Заземляющий штеккер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемых заземляющим или поляризованным штеккером. Если поставляемый штеккер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки. Не используйте удлинитель питания. Основной штеккер сетевого шнура является отключаемым от аппарата устройством. Для полного отключения изделия от питающей сети, основной штеккер сетевого кабеля следует отсоединять от сетевой розетки переменного тока. Светодиодный индикатор ждущего режима не будет гореть, показывая, что сетевой шнур отключен. Сетевой штекер должен оставаться в легкой доступности. Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден каким-либо спрособом. Обращайте особое внимание на сетевой шнур вблизи штеккера и там, где он входит в заднюю панель устройства. Сетевой шнур следует отсоединять от стенной розетки во время грозы или если прибор оставлен неиспользуемым длительное время. Этот прибор должен быть подсоединен к сетевой розетке, оборудованной защитным заземлением. Используйте только принадлежности, указанные производителем. Используйте только тележку, поставку, стойку, кронштейн или полку системы, рекомендованной компанией Rotel. Будьте осторожны при перемещении прибора на подставке или стойке во избежание ранения от опрокидывания. Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если:

• Сетевойшнурилиштеккербылповрежден.

• Внутрьприборауронилипредметыилипролилижидкость.

• Приборпобывалподдождем.

• Прибордемонстрируетпризнакиненормальнойработы.

• Приборуронилиилиповредилилюбымдругимспособом. Батареи в пульте дистанционного управления (ДУ) не должны подвергаться воздействию излишнего тепла, такого как солнечный свет, огонь и т.п.

Подсоединение к компьютеру должно быть осуществлено только авторизованным специалистом. Информация FCC по электромагнитной совместимости Это оборудование протестировано на предмет электромагнитной совместимости и подтверждено, что оно удовлетворяет требованиям для цифровых устройств класса Class B в части Part 15 правил FCC. Эти требования сформулированы для того, чтобы обеспечить разумную защиту от вредных излучений в жилых помещениях. Это устройство генерирует, использует и может излучать энергию на радиочастотах и, будучи установленным и используемым не в соответствии с инструкцией, может создавать помехи для радиосвязи. Однако это не гарантирует, что в некоторых случаях не возникнут помехи для приема радио или телепередач. В таком случае вы можете попробовать предпринять следующее:

• Переориентироватьприемнуюантенну(ТВ,радиоит.п.)

• Увеличитьрасстояниемеждуустройствомиресивером

• ИспользоватьдругуюрозеткудляТВ,радиоит.п.

• ОбратитьсязаконсультациейкдилеруиликвалифицированномуспециалиступорадиоиТВ Предостережение Это устройство удовлетворяет требованиям части Part 15 правил FCC и является субъектом следующих условий: (1) Это устройство не может вызывать вредные помехи, и (2) Это устройство должно выдерживать любые принимаемые помехи, включая такие помехи, которые могут привести к нежелательным отклонениям от нормальной работы. ЗамечаниядляустановщиковсистемкабельногоТВ: Обратите внимание установщика антенн или систем CATV на параграф 820-40 Правил по установке электрооборудования (Article 820-40 of the NEC). В ней описаны правила заземления, в частности то, что «земля» устройства должна быть подсоединена к заземлению здания, причем как можно ближе к вводу кабеля. См. чертежи по установке. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 144 27/8/10 13:52:50145

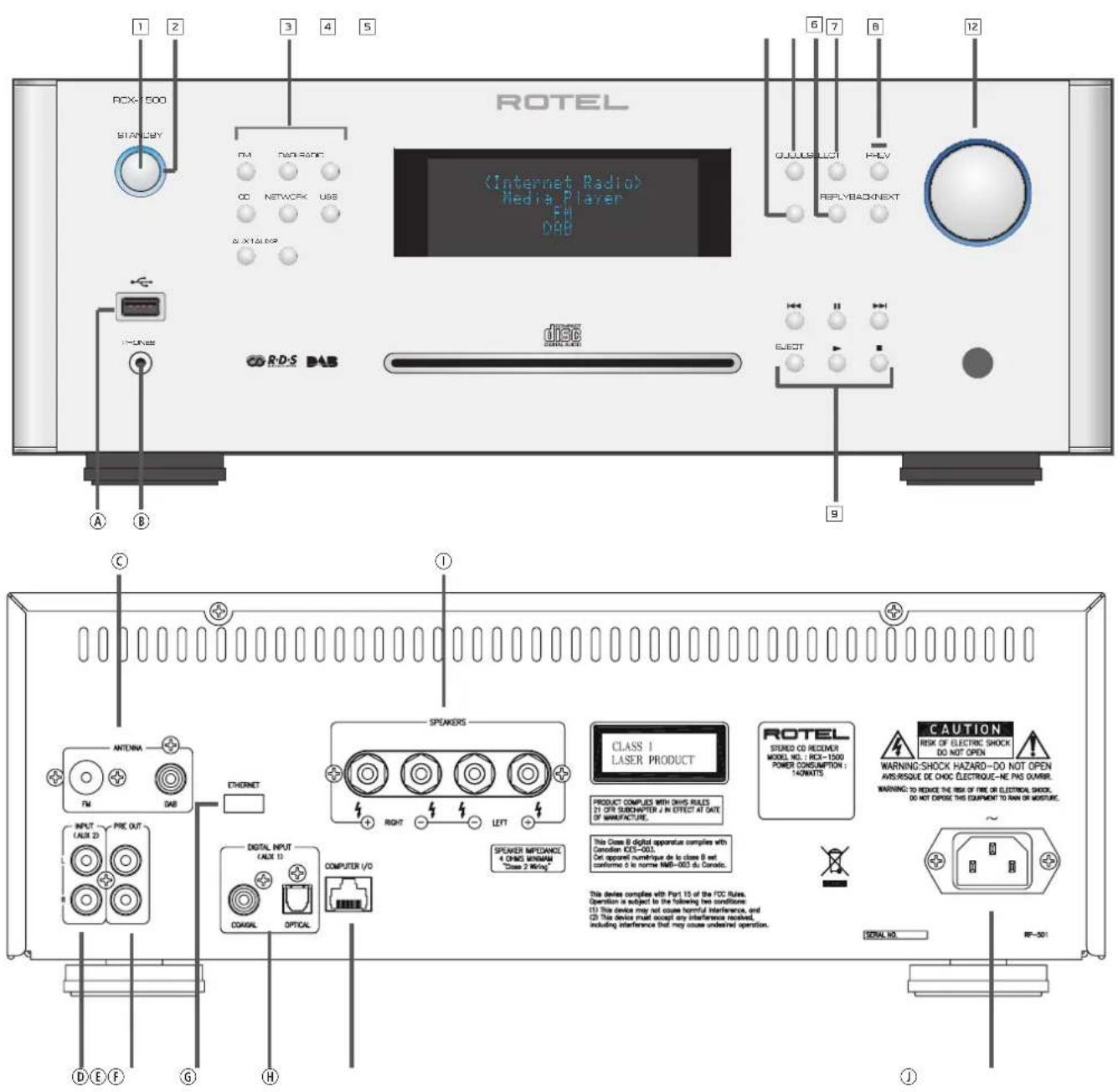

Figure 1: Органы управления и разъемы

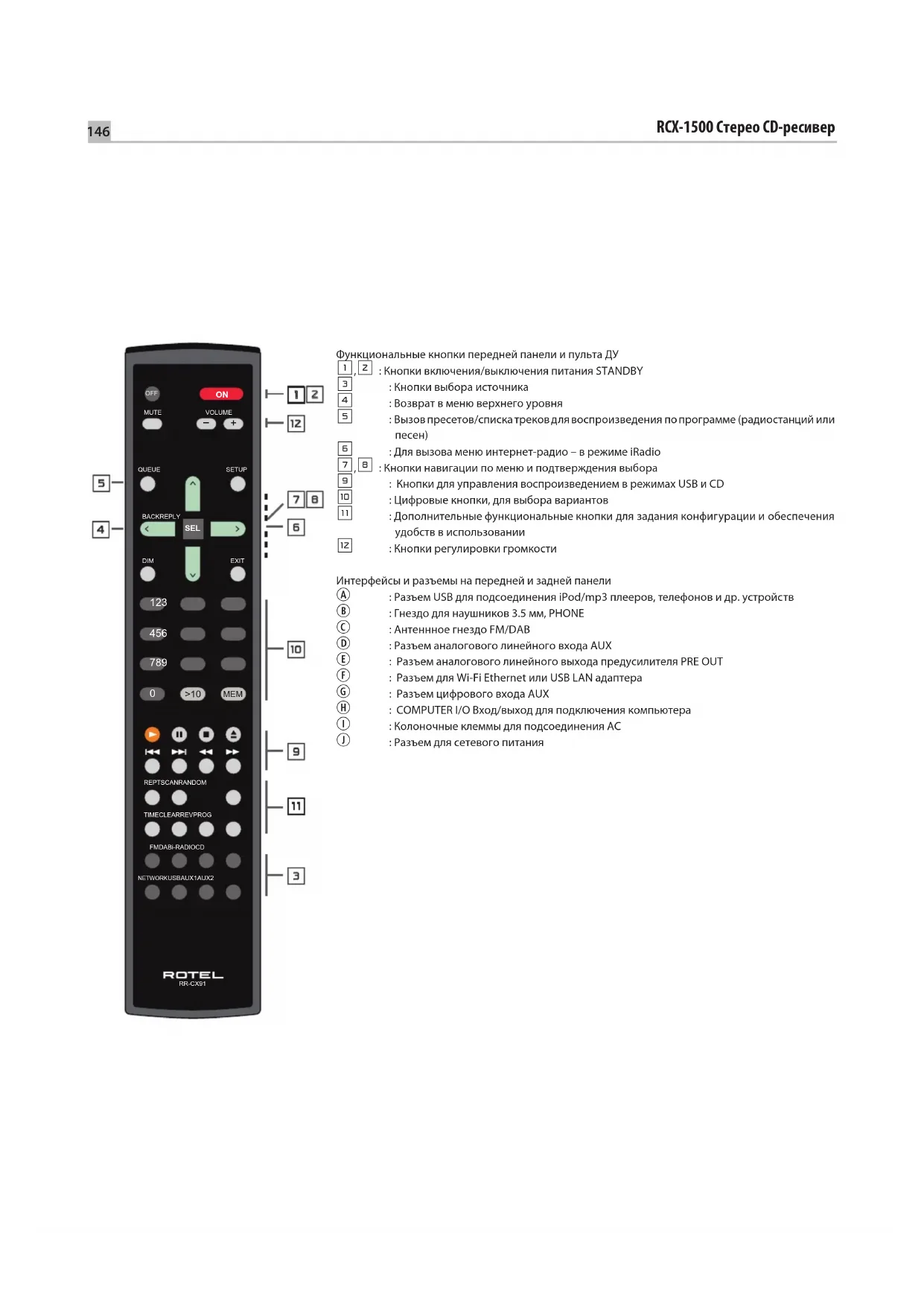

Функциональные кнопки передней панели и пульта ДУ 1,2 : Кнопки включения/выключения питания STANDBY 3 : Кнопки выбора источника 4 : Возврат в меню верхнего уровня 5 : Вызов пресетов/списка треков для воспроизведения по программе (радиостанций или

6 : Для вызова меню интернет-радио – в режиме iRadio 7,8 : Кнопки навигации по меню и подтверждения выбора 9 : Кнопки для управления воспроизведением в режимах USB и CD 0 : Цифровые кнопки, для выбора вариантов - : Дополнительные функциональные кнопки для задания конфигурации и обеспечения удобств в использовании = : Кнопки регулировки громкости Интерфейсы и разъемы на передней и задней панели A : Разъем USB для подсоединения iPod/mp3 плееров, телефонов и др. устройств B : Гнездо для наушников 3.5 мм, PHONE C : Антеннное гнездо FM/DAB D : Разъем аналогового линейного входа AUX E : Разъем аналогового линейного выхода предусилителя PRE OUT F : Разъем для Wi-Fi Ethernet или USB LAN адаптера G : Разъем цифрового входа AUX H : COMPUTER I/O Вход/выход для подключения компьютера I : Колоночные клеммы для подсоединения АС J : Разъем для сетевого питания RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 146 27/8/10 13:52:50147

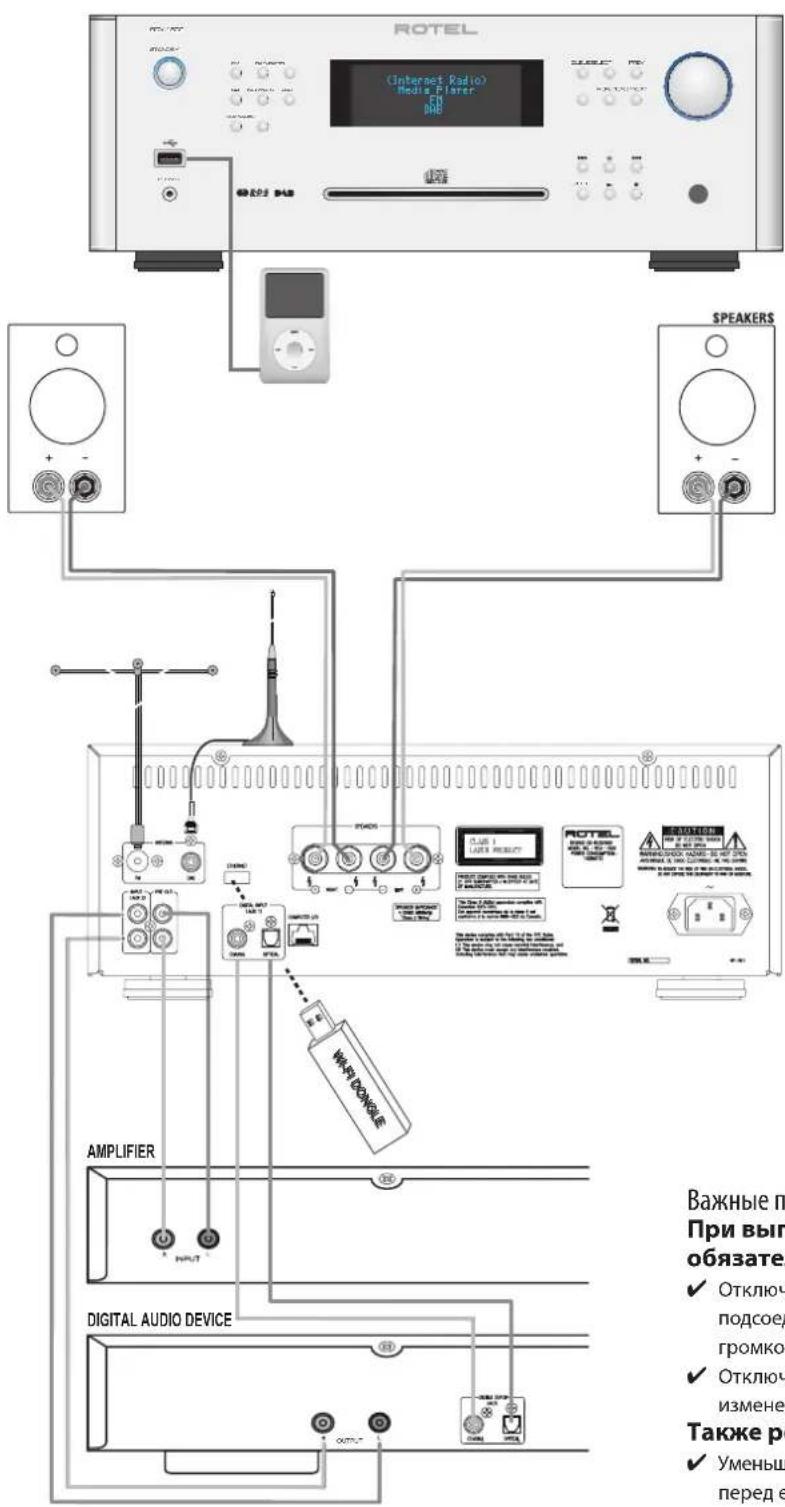

Figure 2: Схема подключения

USB DAB i- RA DIO AUX 1 AUX 2NET WORKRCX- 1500PHONESSTANDB YQUE UE SEL ECTREP LYBACK NEXT PREV EJE CT AMPLIFIER OUTPUT Важные примечания При выполнении подключений обязательно: 4 Отключите все компоненты в системе перед подсоединением любых компонентов, включая громкоговорители. 4 Отключите все компоненты в системе перед изменением любых соединений в системе. Также рекомендуем вам: 4 Уменьшить громкость усилителя до минимума перед его включением и выключением. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 147 27/8/10 13:52:51148 RCX-1500 Стерео CD-ресивер

• Важные инструкции по безопасности p. 144
• Figure 1: Органы управления и разъемы 145-146 Figure 2: Схема подключения 147 Важные примечания p. 147
• О компании Rotel p. 149
• Приступая к эксплуатации p. 149
• Основные характеристики 149 Некоторые меры предосторожности 149 Размещение 149 Обзор – Rotel интернет-радио тюнеры/цифровые шлюзы p. 150
• DAB и FM радио 150 Интернет радио 150 Сетевой доступ 150 Веб-сайт Rotel радио – управление вашими станциями 150 Воспроизведение с iPods, mp3 плееров и ash drives 151 Воспроизведение с сетевых серверов 151 Управление питанием p. 151
• Вход питания переменного тока J 151 Выключатель питания и подсветка индикатора 151 Обзор соединений Подключение USB p. 151

Гнездо для наушников Phones

Аналоговый вход AUX 2

Подключение к компьютерной сети

Вход/выход для подключения компьютера – Computer I/O

• Подсоединение акустических систем I 152 Выбор колонок 152 Выбор акустического кабеля 152 Полярность и фазировка 152 Подсоединение акустических кабелей 152 Быстрый запуск Интернет-радио p. 153
• Что вам потребуется перед запуском 153 Первое подключение к сети 153 Выбор радиостанции 153 Воспроизведение Интернет-радиостанции 154 Сохранение радиостанции в ячейке предварительной настройки – пресете 154 Воспроизведение предварительно настроенной радиостанции 154 Быстрый запуск проигрывателя медиа-файлов p. 155
• Серверы UPnP 155 Настройка сервера UPnP в персональном космпьютере 155 Воспроизведение медиа-файлов при помощи сервера UPnP 155 Очистка списка Queue 156 Режим воспроизведения 156 Быстрый запуск соединения с плеерами iPod/USB p. 157
• Подключение запоминающего устройства USB 157 Подсоединение iPod/iPhone 157 Кнопки управления воспроизведением 157 Быстрый запуск FM радио p. 158
• Воспроизведение FM радиостанции 158 Сохранение радиостанции в ячейке предварительной настройки 158 Воспроизведение предварительно настроенной радиостанции (пресетов) 158 Быстрый запуск DAB радио p. 158
• Воспроизведение DAB радиостанции 158 Сохранение радиостанции DAB в ячейке предварительной настройки 158 Воспроизведение DAB радиостанции из памяти – пресета 158 Пресеты Радиостанций 158 ОБЗОР УСТАНОВОК p. 159
• Конфигурирование “My Stu” p. 160
• Конфигурирование «My Stations» p. 160
• Конфигурирование «My Streams» p. 160
• Кнопки управления CD приводом p. 161
• Кнопка PLAY 161 Кнопка STOP 161 Кнопка PAUSE 161 Кнопки TRACK 161 Кнопки DIRECT ACCESS 161 Кнопки SEARCH 161 Кнопка EJECT 161 Дополнительные функции p. 162
• Кнопка PROGRAM 162 Кнопка REVIEW 162 Кнопка CLEAR 162 Кнопка RANDOM 162 Кнопка REPEAT 162 Кнопка SCAN 163 Кнопка TIME 163 Кнопки расширенных функций пульта ДУ p. 163
• Возможные неисправности p. 164
• Словарь терминов p. 164
• Технические характеристики RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 148 27/8/10 13:52:51149 p. 165

О компании Rotel Наша история началась почти 50 лет назад. На протяжении десятилетий, мы получили сотни наград за наши изделия и удовлетворили сотни тысяч людей, которые серьезно относятся к своим развлечениям – как и вы! Компания ROTEL была основана семьей, которая из-за страстной любви к музыке занялась производством hi- компонентов бескомпромиссного качества. С годами эта страсть не утихла, и сегодня стремление семьи к обеспечению аудиофилов и меломанов, независимо от их финансового положения, аппаратурой высочайшего качества, разделяют все сотрудники ROTEL. Дружная команда инженеров прослушивает и тщательно настраивает каждое новое изделие, пока оно не будет соответствовать их требовательным музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всему миру, чтобы сделать аппарат как можно лучше. Вероятно, вы сможете найти конденсаторы из Великобритании и Германии, полупроводники из Японии и США, а также тороидальные силовые трансформаторы, изготовленные на собственном заводе ROTEL. Мы все заботимся о нашей окружающей среде. И, поскольку все больше и больше электроники производят и позднее выбрасывают, для производителя особенно важно сделать все возможное, чтобы разработать изделия, которые имеют минимальное негативное воздействие на мусорные свалки и уровни грунтовых вод. В компании Rotel мы горды внести наш вклад. Мы снизили содержание свинца в нашей электронике при помощи специального припоя RoHS, тогда как наши новые усилители в классе D (не цифровые) почти в пять раз более эффективны, чем наши старые разработки, и тем не менее обеспечивают мощность и качество. Эти изделия не нагреваются при работе, рассеивают минимальную энергию, хороши для окружающей среды и, кстати, лучше звучат. Наконец, мы напечатали эту брошюру на бумаге, сделанной из вторичного

Хотя мы понимаем, что это небольшие первые шаги, но тем не менее они являются важными. И мы продолжаем искать новые методы и материалы для более чистого и «зеленого» процесса производства. Все мы в компании Rotel благодарим вас за приобретение этого аппарата. Мы уверены, что он подарит вам долгие годы наслаждения. Приступая к эксплуатации Благодарим вас за приобретение CD-ресивера Rotel RCX-1500. При использовании в высококачественной музыкальной системе или домашнем театре, ваш CD-ресивер Rotel обеспечит годы музыкального наслаждения. Основные характеристики Беспроводное или проводное подключение для доступа к • Интернет-радио. Доступ к сетевым персональным компьютерам и музыке в режиме • «Media Player» Подсоединение к iPod/MP3 медиа-плеерам музыки для домашних • развлечений. Прослушивание вещания радиостанций DAB и FM• Воспрои зведение обычных дисков CD и MP3 или WMA • кодированных Два канала усиления с выходной мощностью по 100 Вт • Некоторые меры предосторожности Пожалуйста, внимательно прочитайте это руководство. В дополнение к основным инструкциям по установке и управлению, оно дает важную информацию о различных конфигурациях системы RCX- 1500, а также общую информацию, которая поможет вам получить оптимальное качество от вашей системы. Пожалуйста, обратитесь к вашему авторизованному дилеру Rotel за ответами на любые возможные вопросы. Кроме того, все сотрудники компании Rotel приветствуют ваши вопросы и комментарии. Сохраните транспортную картонную коробку RCX-1500 и все вложенные упаковочные материалы для использования в будущем. Пересылка или перевозка RCX-1500 в чем-то другом, кроме оригинального упаковочного материала, может привести к серьезному повреждению вашего прибора. Заполните и вышлите карту регистрации владельца, сопровождающую RCX-1500. Обязательно сохраните оригинальный торговый чек. Он является лучшим письменным подтверждением даты приобретения, которое понадобится вам в случае, если когда-либо потребуется гарантийное обслуживание.

Установите CD-ресивер RCX-1500 на твердой, горизонтальной поверхности вдали от солнечного света, тепла, влаги или вибрации. Не ставьте другие компоненты или предметы сверху на RCX-1500. Не допускайте попадания любой жидкости внутрь прибора. Помните о весе и габаритных размерах RCX-1500. При размещении прибора на полке, в шкафу или в стойке, убедитесь, что они может выдержать полный вес RCX-1500. Во время нормальной работы, RCX-1500 выделяет тепло. Не закрывайте вентиляционных отверстий. Оставьте минимум 10 см свободного пространства вокруг прибора. При установке в шкафу, убедитесь, что в нем существует необходимая вентиляция. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 149 27/8/10 13:52:51Обзор – Rotel интернет-радио тюнеры/ цифровые шлюзы Этот продукт не работает без Wi-Fi или проводного адаптера, подключенного к нему. Рекомендуем сначала прочитать эту Инструкцию до конца. Раздел “Часто задаваемые вопросы – FAQs” можно найти на сайте Rotel: www.rotel.com/NA/support/FAQ.htm Этот продукт Rotel совмещает удобства приема обычного радио в диапазонах FM и DAB с миром компьютеров, где имеется возможность доступа к тысячам радиостанций, вещающих в интернете. В дополнение к этому, новая линейка тюнеров/ цифровых шлюзов Rotel предлагает возможность интерфейса с персональными аудио плеерами (iPod и mp3 плеерами), а также с вашими музыкальными файлами, хранящимися на сетевом сервере Эти положения далее более подробно описываются в разделе «Быстрый старт» – ‘quick start’ этой Инструкции. Во-первых, не важно, проводная или Wi-Fi сеть доступна для использования – однако важно, чтобы Wi-Fi или проводной адаптер был вставлен в разъем на задней панели продукта, чтобы все заработало. Используйте кабель-удлинитель, при выборе места для адаптера, если места сзади тюнера не хватает. Каждый раз при включении продукта он будет находиться в режиме поиска около 15/20 секунд. После завершения поиска будут доступны и другие режимы радио. Вход USB становится активным с момента включения DAB и FM радио Это наиболее привычная часть продукта, и если у вас есть опыт настройки, запоминания и выбора радиостанций в существующих DAB и FM радио диапазонах, вы наверняка знакомы с тем, как работает тюнер и получает эти сервисы. Все это разъясняется в разделе «Быстрый старт» – quick start. Не забудьте выбрать нужный входной разъем для антенны, это описывается в меню настройки. Это не отменяет необходимости в установке правильно спроектированной антенны для улучшения приема в FM и DAB диапазонах. Интернет радио Для приема интернет-радио необходимо использование двух дополнительных сервисов – доступа в интернет через компьютерную сеть и если она работает, подключения к одному из интернет-базированных сервисов, который обеспечивает доступ к интернет-радио станциям. Последнее требование встроено в тюнер; нас прежде всего интересует доступ к вашей сети. Сетевой доступ Инсталляция компьютерных сетей выходит за рамки этой Инструкции, поэтому мы предполагаем, что дома у вас уже есть работающая сеть Wi-Fi. Если вы используете проводную сеть, обращайтесь в раздел «Network Config». секции “Обзор установок”. (проводные сети обеспечивают наиболее надежную передачу Ethernet потоков. Имеются также адаптеры Ethernet для электрических розеток от сторонних производителей, если прокладка Ethernet кабеля нецелесообразна.) После запуска устройство начинает поиск Wi-Fi сетей, и как только поиск завершен, вы получаете на дисплее список сетей для выбора. Вам необходимо выбрать наименование сети, которое соответствует вашей инсталляции. Это должно быть назначено при инсталляции вашей сети и часто заранее определяется роутером, который является центром вашей сети. Следующее требование – это возможность для вашего тюнера войти (‘log-on’) в сеть, и это обеспечивается вводом беспроводного ключа ‘WEP key’ (или WPA, WPA2 ключа) подходящего для вашей сети. Возможно, вы должны будете использовать этот код при настройке компьютера на вход в вашу сеть и он часто содержится в инструкциях на ваш роутер. Эта установка требуется только вначале, так что тщательно введите алфавитно-цифровые символы, обращая внимание на прописные и строчные буквы, чтобы создать правильный WEP ключ. После завершения, просмотрите его и выберите END или просто нажмите кнопку REPLY для завершения процесса. Вы можете использовать кнопки Previous и Next на пульте для ввода информации. Не спутайте только букву ‘O’ с цифрой ‘0’. После успешного входа в сеть, тюнер автоматически «залогинится» на веб-сайт где вы сможете выбрать регион мира, который вас интересует и затем выбирать радиостанции по стране, жанру и названию. Зарегистрировав радио на сайте www.rotelradio.com вы сможете искать и запоминать интернет-радиостанции, а также настраиваться на другие музыкальные сервисы, если они доступны в вашем регионе. Веб-сайт Rotel радио – управление вашими станциями Управление тысячами радиостанций, доступных через интернет, было бы невозможно без их организации и упорядочения в соответствии с вашими конкретными запросами. Rotel обеспечивает легкую возможность упорядочивания с помощью специализированного веб-сайта, на котором вы можете предварительно выбирать станции. URL адрес этого сайта http://rotelradio.com. Как и на многих других веб-сайтах, вам необходимо зарегистрироваться с именем и паролем, чтобы создать свой аккаунт на этом сайте. Перед этим вам понадобится зарегистрировать продукт на сайте и там вы получите специальный регистрационный ключ Rotel, который необходимо скопировать в регистрационную форму веб-сайта. Этот регистрационный ключ можно будет найти в меню settings>register. Вам нужно быть подключенным к интернет для того, чтобы получить доступ к этому одноразовому ключу. После регистрации, веб-сайт покажет вам серийный номер вашего радио устройства Rotel. Он отличается от серийного номера вашего компонента Rotel. Серийный номер вашего радио устройства можно найти в меню Rotel в разделе Settings --> Version. Обратите внимание на то, что для обновления дисплея Rotel с индикацией вашего выбора, вам нужно выключить и опять включить устройство, а затем вновь выбрать ‘internet radio’. Ваш список ‘My Stu’ будет обновлен автоматически. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 150 27/8/10 13:52:51151

Воспроизведение с iPods, mp3 плееров и ash drives Большинство плееров iPod и mp3 плееров можно подсоединить к разъему USB на передней панели для воспроизведения хранящихся в них музыкальных файлов. Содержимое дисплея обновится, чтобы показать структуру файлов, и затем перечислятся файлы, которые могут быть проиграны. Файлы, скопированные на стандартный флеш-накопитель, будут показаны точно так же. Воспроизведение с сетевых серверов Воспроизведение музыки с компьютеров, сконфигурированных как музыкальные серверы, дает еще одну возможность связать воспроизведение с устройством Rotel и, таким образом, использовать цепи декодирования аудиофильского класса, специально сконструированные для этих продуктов.Как и в случае с интернет-радио, предварительное условие – это работающая сеть, плюс музыкальный сервер, подсоединенный к ней. Пожалуйста, следуйте инструкциям, приведенным в разделе ‘Media Player Quick Start’ – «Быстрый запуск медиа-плеера» далее в этом руководстве. Управление питанием Вход питания переменного тока J Ваш RCX-1500 сконфигурирован на заводе для правильного напряжения сети переменного тока в той стране, где вы его приобрели (США: 120 В/ 60 Гц, Европейский союз: 230 В/50 Гц). Конфигурация сети переменного тока указана на наклейке, на задней панели вашего прибора.Прибор RCX-1500 поставляется с надлежащим шнуром питания переменного тока. Используйте только этот шнур или точный эквивалент. Не переделывайте поставляемый шнур. Не используйте удлинитель питания.Убедитесь, что переключатель питания на передней панели RCX-1500 находится в положении «выключено». После этого вставьте один конец шнура в разъем питания переменного ока на задней панели прибора. Вставьте другой конец сетевого шнура в соответствующую розетку переменного тока.Если вы собираетесь уехать из дома на длительное время, разумной предосторожностью будет отсоединить ваш CD-ресивер от сети. Выключатель питания и подсветка индикатора

Выключатель питания Standby расположен слева на передней панели. Загорится индикатор вокруг выключателя, указывая, что прибор включен в сеть. Это означает, что CD-ресивер находится в режиме ожидания Standby. Чтобы включить прибор, нажмите на переключатель один раз. Дисплей на передней панели загорится, показывая что ресивер вышел из режима ожидания и готов к работе. Обзор соединений Перед тем, как перейти к другим разделам руководства, пожалуйста, убедитесь, что все кабельные соединения выполнены должным образом. Обратитесь к рисунку 2. Подключение USB

Гнездо на передней панели под переключателем Standby является портом USB. Через этот вход посредством RCX-1500 можно получить доступ к устройствам для хранения музыки. Устройства для хранения музыки, такие как проигрыватели МР3, iPod, USB карты памяти (memory sticks) или другие разновидности запоминающих устройств с интерфейсом USB могут быть подключены к CD-ресиверу RCX-1500 через фронтальный разъем USB. CD-ресивер RCX-1500 будет автоматически искать музыкальные файлы на подключенном запоминающем устройстве.ПРИМЕЧАНИЕ: Для доступа к музыкальным файлам RCX-1500 использует стандарт USB 2.0. Прибор может воспроизводить музыкальные файлы, сохраненные на запоминающих устройствах, которые совместимы со стандартом USB 2.0. Однако он не будет работать с устройствами, которым необходимы дополнительные драйверы (управляющие программы). Гнездо для наушников Phones

К гнезду на передней панели под USB разъемом подсоединяются стандартные стереонаушники со штекером 3.5 мм для персонального прослушивания. Подсоединение наушников автоматически отключает звук в колонках. DAB/FM Радиовещание

Пожалуйста, используйте комнатную антенну для подсоединения к разъемам DAB и FM на задней панели. Для наилучшего приема сигналов FM станций, убедитесь, что есть достаточно места для полного раскрыва Т-образной комнатной антенны. Монтажные петли на обоих концах «Т» позволяют прикрепить антенну к стене, если необходимо. Поэкспериментируйте с различными положениями для максимизации качества принимаемого сигнала.ПРИМЕЧАНИЕ: Вы должны предварительно вставить Wi-Fi приемник (или проводной адаптер) в порт ETHERNET на задней панели. CD-ресивер сначала начинает поиск всех доступных сетей, прежде чем разрешить доступ к DAB и FM функциям. Если сети недоступны, ресивер выдаст сообщение “Network Error”. FM и DAB функции будут нормально работать только после предварительного поиска сетей. Аналоговый вход AUX 2

CD-ресивер RCX-1500 может принимать аналоговый музыкальный сигнал от других источников, таких например как CD-плеер. Подсоедините выходы LEFT и RIGHT источника к разъемам LEFT и RIGHT входа AUX 2. Выход PRE OUT

RCX-1500 может выдавать аналоговый сигнал на другой усилитель через разъемы, помеченные как PRE OUT. Используйте это соединение, если хотите подключить еще один усилитель мощности для своих АС. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 151 27/8/10 13:52:51152 RCX-1500 Стерео CD-ресивер Подключение к компьютерной сети

Подсоедините поставляемый компанией Rotel Wi-Fi-приемник к порту USB на задней панели RCX-1500, маркированному ETHERNET. CD- ресивер RCX-1500 был сконфигурирован для работы с поставляемым преобразователем Wi-Fi в USB. Дополнительного программного обеспечения или настройки не требуется. Теперь RCX-1500 готов для подключения к вашей беспроводной локальной сети. Подробную настройку см. в разделе «Интернет-радио». Примечание: Не все преобразователи Wi-Fi USB будут работать с RCX-1500. Пожалуйста, используйте преобразователь, поставляемый компанией Rotel. Цифровой вход AUX 1

CD-ресивер RCX-1500 может принимать цифровой музыкальный сигнал от других источников, таких например как CD-плеер с цифровым выходом. В области AUX 1 Digital Input на задней панели расположены два разъема, маркированные как коаксиальный и оптический. Подсоедините коаксиальный или оптический выход вашего источника к коаксиальному или оптическому входу вашего RCX-1500. Вход/выход для подключения компьютера – Computer I/O

CD-ресивером RCX-1500 можно управлять от компьютера при помощи программного обеспечения для управления аудио системами, разработанного другими фирмами. Это управление осуществляется путем передачи управляющих кодов от компьютера через проводной последовательный интерфейс RS-232. Кроме того, ПО RCX-1500 может быть обновлено при помощи специального программного обеспечения от Rotel. За дополнительной информацией о соединениях, разводке, программном обеспечении и управляющих кодах для управления от компьютера или обновления программного обеспечения обращайтесь к вашему авторизованному дилеру Rotel. Подсоединение акустических систем I Выбор колонок Мы рекомендуем использовать с RCX-1500 комплект АС с номинальным импедансом не менее 4 Ом. Выбор акустического кабеля Используйте изолированный двухпроводной скрученный кабель для присоединения усилителя к акустическим системам. Размер и качество провода имеют заметное на слух влияние на параметры системы. Стандартный акустический кабель будет работать, но может привести к снижению громкости или ослаблению низких частот, особенно на больших расстояниях. В общем случае, более толстый кабель улучшает звучание. Для наилучших параметров, вы можете применить специальные акустические кабели высокого качества. Ваш авторизованный дилер ROTEL может помочь вам в выборе соответствующих кабелей для вашей

Полярность и фазировка Полярность или положительная/отрицательная ориентация соединений для каждого громкоговорителя должны быть согласованы, чтобы все акустические системы были в фазе. Если полярность одного соединения по ошибке сделана обратной, звучание низких частот будет очень слабым, а стереокартина деградирует. Все акустические кабели промаркированы, чтобы вы могли отличить два проводника. Это может быть полоса или рифление на изоляции одного проводника. Кабель может иметь прозрачную изоляцию с проводниками разного цвета (медный и серебряный). Это могут быть и метки полярности, напечатанные на изоляции. Определите положительный и отрицательный проводники и согласуйте с каждым разъемом громкоговорителя и усилителя. Подсоединение акустических кабелей ПРИМЕЧАНИЕ: Ниже описывается подсоединение колонок как к винтовым клеммам, так и разъемам типа «бананы». НЕ ИСПОЛЬЗУЙТЕ одновременно оба способа, например, чтобы подключить несколько пар колонок. CD-ресивер RCX-1500 имеет по два комплекта винтовых клемм с цветовой маркировкой для каждого канала усиления. Эти разъемы принимают зачищенный провод, наконечники типа «лопатка» или «банан» (за исключением европейских стран, где применение «бананов» запрещено). Проложите провода от RCX-1500 к колонкам. Оставьте для себя достаточный запас, чтобы иметь возможность перемещения компонентов с целью доступа к разъемам громкоговорителей. ПРИМЕЧАНИЕ: Пометьте разъемы LEFT и RIGHT на акустических системах и убедитесь, что вы их правильно подсоединили к выходам LEFT и RIGHT. Если вы применяете разъемы – «бананы», присоедините их к проводам и затем вставьте в разъемы для громкоговорителей SPEAKER CONNECTORS. Зажимные втулки разъемов АС должны быть завинчены на всю длину (по часовой стрелке). Если вы используете «лопатки», смонтируйте их на провода. Если вы присоединяете зачищенные кабели непосредственно к разъемам громкоговорителей, отделите проводники и снимите изоляцию с конца каждого провода. Будьте внимательны, чтобы не повредить токопроводящие жилы. Отвинтите (против часовой стрелки) зажимную втулку разъема громкоговорителя. Расположите наконечник вокруг оси втулки, или просуньте оголенный провод в отверстие в оси. Заверните втулку по часовой стрелке, чтобы надежно зафиксировать наконечник или провод. Примечание: Убедитесь, что отдельные «разлохмаченные» жилы провода не касаются соседних проводов или разъемов. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 152 27/8/10 13:52:51153

Быстрый запуск Интернет-радио Что вам потребуется перед запуском Перед тем, как вы воспользуетесь вашим Интернет-радио, вам понадобится

Широкополосное подключение к Интернет.• Точка доступа в интернет через беспроводную локальную сеть LAN. • (возможно также проводное соединение с сетью LAN с помощью поставляемого Rotel адаптера USB Ethernet) С помощью беспроводного LAN соединения, интернет-радио должно работать на расстоянии до 100 метров от беспроводной точки доступа, в зависимости от характеристик роутера/Wi-Fi шлюза, размещенного в оптимальном месте для вашего помещения. Пользователь может проверить силу WiFi сигнала – WiFi Strength в меню установок. (Network- -->Settings-->WiFi Strength). Убедитесь, что ваша локальная сеть подключена должным образом и способна выходить в Интернет. Чтобы RCX-1500 имел доступ к Интернет- радиостанциям, требуется подключение к Интернет. Первое подключение к сети Вставьте USB Wi-Fi адаптер в разъем USB port

и нажмите на кнопку STANDBY для того, чтобы включить устройство. Дисплей на передней панели загорится и покажет: Starting ... ... SCANNING NETWORK.. ... Через несколько секунд он начнет сканирование и поиск сетей. Если он не сможет найти сеть, отобразится сообщение:

Когда Интернет-радиоприемник находит сеть, дисплей отображает на экране идентификатор ESSID для точки доступа – это название, которое назначено точке доступа администратором локальной сети – например: < MY NETWORK > Возможно и в некоторых местах весьма вероятно, что ваше устройство найдет более одной беспроводной точки доступа, и в таком случае вы сможете выбрать то что вам нужно. Нажимайте на кнопки PREV, NEXT, чтобы посмотреть ESSID для каждой точки доступа, которую нашло ваше радио. Если на экране появится сообщение “Enter WEP key” или “Enter WPA key”, значит сеть работает с использованием одной из систем шифрования, Wired Equivalent Privacy (WEP) или Wi-Fi Protected Access (WPA). Пожалуйста, получите код доступа от сотрудника, который отвечает за эту беспроводную сеть, или же загляните в Иструкцию на ваш роутер, где модет быть информация. Введите код в устройство для доступа к беспроводной сети LAN. ПРИМЕЧАНИЕ: Если вы хотите использовать статический IP адрес, или если устройство не выдает автоматически IP адрес, тогда обращайтесь в раздел ‘Network config’ главы “ Settings” в конце руководства. Выбор радиостанции Когда сеть найдена и сетевые подключения выполнены, отобразится меню верхнего уровня, пожалуйста, выберите “Internet Radio”, дисплей отобразит следующее: < Internet Radio > Media Player

DAB < Location > Genre Search Теперь вы можете выбирать Интернет-радиостанции для прослушивании при помощи одного из способов, приведенных ниже. <LOCATION> (расположение) позволяет вам выбирать радиостанции, вещающие в определенной области или странах: Africa < America > Asia Caribbean

1. Нажимайте на кнопки PREV, NEXT до тех пор, пока дисплей не покажет

регион и страну, которая вам нужна, затем нажмите на кнопку SELECT.

2. Нажимайте на кнопки PREV, NEXT до тех пор, пока дисплей не высветит

желаемую станцию. Нажмите на кнопку SELECT для выбора.

3. Подождите пока радио устройство не свяжется с этой станцией.

<GENRE> (жанр) позволяет вам выбирать радиостанции в соответствии с их содержимым, например, Классика, Рок, Спорт, Новости и т.п. 80S < 90S > Adult Adult contemporary

1. Нажимайте на кнопки PREV, NEXT до тех пор, пока дисплей не высветит

желаемый тип контента, затем нажмите на кнопку SELECT для выбора.

2. Нажимайте на кнопки PREV, NEXT до тех пор, пока дисплей не высветит

желаемую станцию, затем нажмите на кнопку SELECT для выбора.

3. Подождите, пока приемник не соединится с этой станцией.

RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 153 27/8/10 13:52:52154 RCX-1500 Стерео CD-ресивер <SEARCH> (поиск) позволяет вам искать определенный тип радиостанции при помощи короткого ключевого слова. Station Name

1. Нажимайте на кнопки PREV, NEXT до тех пор пока на дисплее не

покажется нужный для ввода символ, затем нажмите кнопку SELECT для выбора.

2. Повторите шаг 1 столько раз, сколько нужно для ввода всего

ключевого слова. Затем выберите “END” или нажмите на кнопку REPLY для подтверждения ввода ключевого слова.

3. На дисплее будут показаны станции, отвечающие этому ключевому

4. Нажимайте на кнопки PREV, NEXT для того, чтобы выделить желаемую

станцию, затем нажмите на кнопку SELECT для выбора и соединитесь с этой станцией. ПРИМЕЧАНИЕ: Интернет-радио станции и другие музыкальные сервисы можно легко настроить на сайте www.rotelradio.com Воспроизведение Интернет-радиостанции После подсоединения к радиостанции, дисплей покажет название радиостанции, тип аудио файла и скорость потока данных. BBC RADIO BUFFERING xx% BBC RADIO xxx kbPs WMA XX:XX Сохранение радиостанции в ячейке предварительной настройки – пресете (только с пульта) При воспроизведении радиостанции, удерживайте кнопку запоминания MEM на пульте, затем нажмите номер предназначенной ячейки на цифровой клавиатуре, дисплей отобразит: BBC RADIO xxx kbit WMA M Preset # Assign to Preset

Запоминайте текущую радиостанцию под номером пресета, и вы сможете хранить до 30 пресетов на радиостанции для FM/DAB/Интернет-

Воспроизведение предварительно настроенной радиостанции Когда воспроизводится радиостанция, вы можете переключить на другие предварительно настроенные радиостанции, как показано ниже:

1. С пульта нажмите цифровую кнопку с номером ячейки для желаемой

радиостанции. Например, нажмите кнопку «0», а затем «3» для выбора пресета номер 3, или же нажмите кнопку «1», а затем «3» для выбора пресета номер 13.

2. Нажмите на кнопку QUEUE 5 для вызова номера пресета и

соответствующей станции. Нажимайте на кнопки PREV, NEXT для выбора станции. На дисплее появится: 01 preset radio 1 02 preset radio 2 > 03 preset radio 3 04 preset radio 4 Нажмите кнопку QUEUE еще раз для выхода из меню очереди и возврата в состояние воспроизведения. ПРИМЕЧАНИЕ: Вы можете просматривать запомненные радиостанции с помощью функции Queue. Это поможет вам избежать случайного стирания пресетов. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 154 27/8/10 13:52:52155

Быстрый запуск проигрывателя медиа-

Media Player позволяет воспроизводить аудио файлы (AAC, AIFF, AU, FLAC (с 16-бит качеством CD), MP3, WAV и WMA (кроме файлов со сжатием без потерь) и плей-листы (M3U) созданные Media Player вашего компьютера, таким как Window Media Player 11. Он проверен на работу с Windows 2000, Windows XP и Windows Vista. ПРИМЕЧАНИЕ: на вашем компьютере возможно будет необходимо разрешить расшаривание файлов, но не все Media плееры позволяют это делать. Обращайтесь к руководству на ваш компьютер за информацией. Серверы UPnP Настройка сервера UPnP в персональном космпьютере

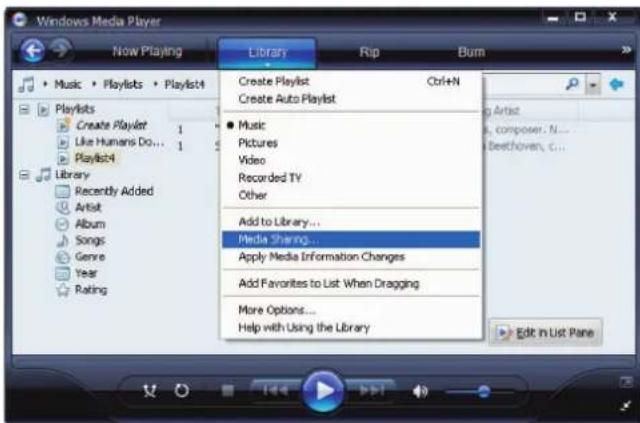

1. Используйте Windows Media Player 11 (или 12, если вы используете

Windows 7) для настройки PC как UPnP сервера, кликните надпись ‘Library’ в окне Windows Media Player 11 и выберите ‘Media Sharing’ для открытия окна ‘Media Sharing’ и установки опций.

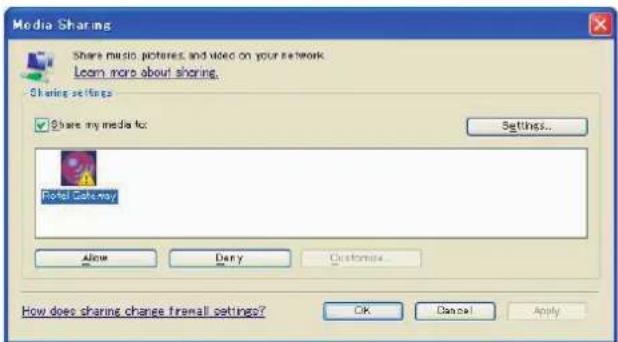

2. Ваш персональный компьютер PC подскажет вам, что какое-то

устройство пытается соединиться с вашим UPnP сервером. Пожалуйста, кликните кнопку Allow. ПРИМЕЧАНИЕ: На момент написания этого руководства, Windows Media Player 11 не поддерживал декодирование AAC используемое Apple по умолчанию для iTunes. Мы рекомендуем сменить установки импорта по умолчанию на WAV, AIFF, или MP3 форматы для максимальной совместимости со всеми устройствами. Вы можете настроить Windows Media Player на зеркальное копирование ваших папок iTunes. (В Windows Media Player, см. Tools>Options>Libray tab>Monitor Folders) Windows Media Player 12 (для Windows 7) поддерживает AAC.

3. Зайдите в меню ‘Media Player’, и выберите подменю ‘UPnP Серверы’

используя кнопки PREV, NEXT и нажав SELECT. Устройство будет искать доступные UPnP серверы. Оно выдаст на дисплей ‘[Empty]’ если ни один серверы не найден. Internet Radio < Media Player >

DAB < UPnP Servers > Playback Mode Queue Воспроизведение медиа-файлов при помощи сервера UPnP

1. После успешного сканирования, все доступные UPnP серверы будут

показаны на дисплее. Выберите ваш UPnP сервер с помощью кнопок PREV, NEXT, затем нажмите кнопку SELECT.

2. RCX-1500 представит список всех опций или доступных каталогов.

Они различаются в зависимости от настройки вашего музыкального сервера, и версии ПО, которое вы используете. Обычно он показывает следующие меню < All Music > All Artists Albums Music Playlists Folders [Search] Вы можете искать песни, пролистывая список All Music, или же находить конкретного исполнителя – Artists с использованием All Artists, или же находить конкретный альбом с помощью Albums. В каждом случае вы можете углубиться до уровня песен. Или же вы можете использовать функцию [Search]. Войдите в функцию [Search] и появится следующее меню < Artists > Album Music Затем войдите в подменю Artists, Album или Music. Вы можете также ввести букву или несколько букв, с которых начинается название Artist/Album/ Music. Наприме, введите “M” в Artists, затем нажмите кнопку REPLY для начала поиска. Все исполнители, имена которых начинаются на букву “M” возникнут на экране. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 155 27/8/10 13:52:52156 RCX-1500 Стерео CD-ресивер

3. Как только желаемый трек найден, нажмите на кнопку SELECT для

выбора. Выбранный трек будет подсвечен в меню, как только устройство попробует соединиться с музыкальным сервером. Перед тем как воспроизведение начнется, будет выведено название трека, тип файла и битрейт. Когда воспроизведение начнется, будет выведено истекшее время, вместо типа файла. “Track Title” 317kbps WMA 07:49 “Track Title” 01:12 317kpbs 07:49 ПРИМЕЧАНИЕ: С использованием функции QUEUE: краткое нажатие на кнопку SELECT для любой песни или альбома запустит ее воспроизведение. Вы можете также создать заказной список песен QUEUE, удержав кнопку SELECT на время более 5 секунд. Выбранный трек(и) будет добавлен к списку QUEUE и будет воспроизведен в указанном порядке. Нажмите на кнопку QUEUE для вызова всех треков, ожидающих воспроизведения. 5-секундное нажатие на кнопку STOP удалит данную песню из списка QUEUE. Очистка списка Queue Вы можете очистить список QUEUE, нажав на кнопку QUEUE и выбрав [Clear Queue] или зайдя в меню QUEUE из подменю Media Player. UPnP Server Playback Mode < Queue > < [Clear Queue] > Вы можете также удалять индивидуальные треки из списка QUEUE, выбирая трек и нажимая кнопку STOP на 5 секунд. Режим воспроизведения UPnP Server < Playback Mode > Queue < Repeat *> Shue Используйте кнопки NEXT, PREV, для выбора ‘Media Player’ -->‘Playback Mode’, там есть 2 подменю, “Repeat” и “Shue”. Выберите либо Repeat, Shue или оба. Метка покажет выбранный вариант. REPEAT: Дорожки воспроизводятся одна за другой и будут начинаться снова с первой дорожки, когда заканчивается последняя дорожка. SHUFFLE: Воспроизведение треков в случайном порядке. ПРИМЕЧАНИЕ: если включены и REPEAT и SHUFFLE, устройство сначала воспроизведет треки в случайном порядке, после воспроизведения всех треков по одному разу, оно продолжит воспроизводить список в новом случайном порядке, пока не будет нажата кнопка STOP. ПРИМЕЧАНИЕ: использованием функции shuffle для больших музыкальных библиотек может оказаться невозможным или займет слишком много времени. Мы рекомендуем создавать короткие плей- листы для Windows Media Player и затем перемешивать их режимом shuffle. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 156 27/8/10 13:52:52157

Быстрый запуск соединения с плеерами iPod/USB << iPod/USB >> 001/009 00:01:41 123.MP3 > 01_Folder music-les-002. wav music-les-003. mp3 music-les-004. aac Подключение запоминающего устройства USB

1. Вставьте ваше запоминающее устройство USB, содержащее музыкальные

файлы, непосредственно либо через переходник USB в интерфейс USB на передней панели.

2. Нажмите кнопку USB на передней панели для входа в режим iPod/

USB. CD-ресивер RCX-1500 будет автоматически искать музыкальные файлы в корневой папке. Как только папка найдена, он автоматически запустит воспроизведение. Дисплей отображает информацию о песне, такую как название, время, дорожки:

3. Если ваши музыкальные файлы находятся в подкаталогах, нажимайте

кнопки PREV, NEXT, чтобы вывести на дисплей все каталоги. Нажмите кнопку SELECT, чтобы войти в желаемый каталог. Затем ищите желаемые музыкальные файлы, с помощью кнопок PREV, NEXT.

4. Нажмите кнопку BACK для возвращения в предыдущее меню и выбора

другой папки. Подсоединение iPod/iPhone

1. Apple iPod/iPhone может быть подсоединен через USB кабель iPod к

разъему USB на передней панели.

2. iPod/iPhone посылает цифровые музыкальные сигналы на устройство.

Всеми операциями можно командовать с iPod/iPhone. С устройства Rotel можно подавать только простые команды, перечисленные ниже.

3. Экран iPod/iPhone остается активным во время подсоединения к

устройству. Если в течение длительного времени никаких действий с iPod/ iPhone не производится, на экране появляется надпись “charging”. Кнопки управления воспроизведением

1. Используйте кнопку / для запуска воспроизведения.

2. Используйте кнопку STOP . для останова воспроизведения.

3. Используйте кнопки PAUSE ,, для паузы текущего воспроизведения

трека или для повторного запуска трека из паузы или из остановки.

4. Используйте кнопки BACK TRACK { для запуска воспроизведения

предыдущего трека в очереди. Нажмите и удержите кнопку BACK TRACK (на передней панели) или кнопку SEARCH [ на пульте для быстрой перемотки назад текущего трека.

5. Используйте кнопки FORWARD TRACK } для запуска воспроизведения

следующего трека в очереди. Нажмите и удержите кнопку FOWARD TRACK (на передней панели) или кнопку SEARCH ] на пульте для быстрой перемотки вперед текущего трека.

6. Нажмите и удержите кнопку STOP . в течение 5 секунд, чтобы безопасно

извлечь USB устройство из вашего компонента. ПРИМЕЧАНИЕ: Устройство Rotel может работать с iPhone 3GS, iPhone 3G, iPod Classic, iPod touch 2G, iPod Nano 2G, iPod Nano 3G, iPod Nano 4G, и iPod Nano 5G. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 157 27/8/10 13:52:52158 RCX-1500 Стерео CD-ресивер Быстрый запуск FM радио Перед прослушиванием радиостанций FM C, убедитесь, что антенна FM подсоединена должным образом, и был выбран правильный формат FM. Войдите в меню Settings (настройки) и выберите регион для тюнера FM. Воспроизведение FM радиостанции

1. Выберите кнопку FM с передней панели, либо продолжайте нажимать

кнопку BACK для возврата в меню верхнего уровня. Поверните и нажмите ручку для выбора меню FM. Дисплей отобразит следующее: Internet Radio Media Player < FM > DAB 87.50MHz FM

2. Используйте кнопки сканирования на устройстве { и } на пульте для

авто поиска FM станций.

3. Используйте кнопки поиска треков на устройстве ] и [ на пульте

для ручного поиска FM станций. Сохранение радиостанции в ячейке предварительной настройки (только с пульта) Пока воспроизводится радиостанция, удерживайте нажатой кнопку памяти MEM, затем нажмите номер ячейки, назначенный с цифровой клавиатуры. Дисплей покажет следующее: BBC RADIO xxx kbit WMA M Preset # Assign to Preset

Запоминайте FM радиостанции под номерами пресетов. В памяти можно сохранить до 30 предустановок на FM радиостанции. Воспроизведение предварительно настроенной радиостанции

Когда радиостанция воспроизводится, вы можете перейти к другой станции с номером пресета одним из следующих способов.

1. На пульте наберите номер пресета желаемой станции.

2. Нажмите на кнопку QUEUE для вызова номера пресета и соответствующей

станции, выберите желаемую станцию с помощью кнопок навигации

На дисплее появится 01 preset radio 1 02 preset radio 2 > 03 preset radio 3 04 preset radio 4 Нажмите на кнопку QUEUE еще раз для выхода из меню списка и возврата к режиму воспроизведения. Быстрый запуск DAB радио Убедитесь, что в вашей области можно принимать вещательный сигнал DAB (цифровое радиовещание). Перед тем, как использовать эту функцию, пожалуйста, перейдите в раздел Settings Quickstart для настройки DAB, чтобы выбрать ваш DAB REGION и отсканировать доступные DAB радиостанции. После настройки, нажмите кнопку DAB на передней панели, либо выберите меню DAB в меню верхнего уровня для входа в данную функцию. Каналы DAB организованы в группы (ансамбли), которые также известны как мультиплексы. Каждый мультиплекс обеспечивает ряд станций, и каждая служба содержит первичную службу, которая может содержать вторичные службы. Технология DAB позволяет радиовещательным компаниям передавать дополнительную информацию вместе с звуковым сигналом, которая может включать другие аудио каналы, текст и в будущем даже изображения и компьютерные данные. Воспроизведение DAB радиостанции

1. Выберите кнопку DAB с передней панели. Либо продолжайте нажимать

кнопку BACK для возврата в меню верхнего уровня, поверните и нажмите ручку для выбора меню DAB. Дисплей отобразит следующее: Internet Radio Media Player

< DAB > CD-ресивер будет сканировать доступные радиостанции DAB. Выберите желаемую радиостанцию. Сохранение радиостанции DAB в ячейке предварительной настройки (только с пульта) Когда идет прием DAB радиостанции, нажмите и удержите кнопку MEM, затем нажмите цифровые кнопки с номером

желаемого пресета. Эта DAB радиостанция будет запомнена под данным номером. Можно сохранить до 30 пресетов DAB радиостанций. Воспроизведение DAB радиостанции из памяти – пресета Когда воспроизводится DAB радиостанция, вы можете переключиться на другой пресет одним из двух способов.

1. На пульте наберите номер пресета желаемой радиостанции.

2. Нажмите кнопку QUEUE] для вызова номеров ячеек и соответствующих

радиостанций, и выделите желаемую радиостанцию, используя кнопки навигации. Нажмите кнопку QUEUE еще раз для выхода из меню очереди и возврата в состояние воспроизведения. Пресеты Радиостанций FM, DAB и Интернет-радио имеют по 30 ячеек памяти для пресетов станций, что в сумме составляет 90 станций, которые можно хранить в устройстве. ПРИМЕЧАНИЕ: для облегчения сортировки, только те станции, которые хранятся в пресетах, будут видны. У каждой станции будет метка F для FM, D для DAB и I для Интернет-радио пресетов. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 158 27/8/10 13:52:52159

DAB < Settings > < Network Cong > Version Upgrade Firmware Register Set Time/Date FM Tuner DAB Settings UPnP WiFi Strength Нажмите и удержите кнопку BACK для возврата к меню верхнего уровня, и выберите меню установок Settings. В нем 9 подменю. Нажмите на кнопки PREV, NEXT для открытия спрятанных меню. Подменю Network Cong 1.Сканирование в поисках сетей (только для беспроводного соединения) Используйте кнопки PREV, NEXT для выбора этого меню. После входа в это меню, на дисплее появится сообщение “Scanning”, и это займет несколько секунд. Как только сеть будет найдена, дисплей покажет идентификатор сети – ID. Нажмите кнопку Select для подтверждения. < Scan for networks > Enter network name View Cong Edit Cong

2. Введите название сети (только для беспроводного соединения)

Если устройство не может найти ни одной сети, сетевой номер ESSID можно ввести вручную. Используйте кнопки PREV, NEXT для выбора букв имени устройства, затем выберите “END” чтобы подтвердить имя или же нажмите REPLY на пульте или передней панели. Network Name

3. Просмотр конфигурации (View Cong)

Отображает текущие параметры конфигурации сети. Используйте кнопки навигации для просмотра следующей/предыдущей страницы “Mode” -->”ESSID”-->”MAC Address”-- > “IP Address”-->”Netmask”->”Gateway”->”DNS Servers”. Отобразите, как показано ниже: < Mode > Auto DHCP < ESSID > XXXXXX

Это меню можно использовать для редактирования существующей конфигурации сети. Это меню полезно также при вводе статического IP адреса. Выберите эту функцию с помощью кнопок навигации и введите статический IP адрес, MAC адрес, и DNS выбранной сети. Для того, чтобы ввести значение, нажмите кнопку SELECT затем нажимайте на кнопки PREV, NEXT. Нажмите на кнопку SELECT еще раз для того, чтобы ввести значение и переходите в следующее поле. Продолжайте, пока не введете всю информацию.

5. Подменю Signal Warning (тол ько для беспров одного

подключения) Выберите YES или NO для включения или отключения предупреждения о низком уровне сигнала Wi-Fi. Подменю Version Это меню отображает информацию о программном и аппаратном обеспечении прибора. Апгрейд прошивки ПО Используйте этот вариант для скачивания нового ПО для интернет-радио с портала Reciva в интернет. Если доступна новая прошивка ПО, появится приглашение скачать ее. ПРИМЕЧАНИЕ: на этом этапе вы можете нажать на кнопку BACK для отмены обновления ПО. Апгрейд может занять несколько минут, не выключайте питание устройства и не переводите его в режим standby пока операция на завершится, в противном случае можно навсегда повредить устройство. Процедура апгрейда может занять от 15 до 60 минут, в зависимости от скорости вашего интернет соединения. Регистрация На дисплее будет выведен ключ, который можно использовать для регистрации устройство на сайте Rotel Радио. Портал для пользователей Customer portal: www.rotelradio.com Set Time/Date (Установка времени/даты) Установите ваше местное время и дату. Нажмите на кнопку SELECT для начала ввода значения, затем нажимайте на кнопки PREV, NEXT для изменения величины. Нажмите еще раз для подтверждения введенного значения и переходите к следующему полю. Подменю FM Tuner Выберите регион для тюнера FM при помощи этой функции. Меню настройки DAB – DAB Setting Меню настройки DAB содержит три подменю: Scan (сканировать), Clear List (очистить список), DAB Region (регион). Выберите желаемое подменю, используя кнопки PREV, NEXT, SELECT. Функция “Scan” будет сканировать все доступные службы DAB, она отобразит список названий служб при успешном сканировании, либо сообщит “no services found “ (службы не найдены), если вещание DAB не доступно. “Clear List” очистит список доступных служб, найденный при помощи функции “Scan”. “DAB Region” отобразит регионы, которые обеспечивают службу DAB, вы можете выбрать желаемый регион, при помощи кнопок навигации. UPnP Используйте эту настройку, если вы хотите изменить имя UPnP устройства. Это имя, которое ваш музыкальный сервер получит в режиме Media Player. Имя по умолчанию – ROTEL GATEWAY. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 159 27/8/10 13:52:52160 RCX-1500 Стерео CD-ресивер Используйте кнопки навигации для выбора букв названия устройства, затем выберите “END” или нажмите кнопку REPLY для подтверждения введенного имени. DEVICE NAME

< END <> A BCDEFGHIJ >

DEVICE Подменю WiFi Strength Показывает силу сигнала WiFi в процентах. Конфигурирование “My Stu” Зарегистрируйте аккаунт на веб-сайте Rotel Радио Персонализованное меню “My Stu” может быть настроено из меню верхнего уровня. Откройте веб-сайт, www.rotelradio.com, в вашем интернет броузере. Введите регистрационный ключ, его можно найти в меню ‘Settings > Register’. Введите этот регистрационный ключ на веб-сайт и следуйте инструкциям по заданию имени пользователя и пароля. Запомните или запишите имя пользователя и пароль, они вам понадобятся в будущем для доступа к сайту. После регистрации в вашей учетной записи, вы сможете редактировать ваши данные для ‘My Stations’, ‘My Streams’, ‘My Podcast’ и ‘My Radios’. Следуйте инструкциям на Интернет-странице для персонализации вашего меню RCX-1500. ПРИМЕЧАНИЕ: Сайт www. rotelradio.com лучше всего работает с последними версиями броузеров, такими как Internet Explorer 8 и Safari 5.0. Если у вас проблемы с просмотром иконок на веб-сайте, обновите ваш броузер до последней версии. Обычно ее можно скачать

Конфигурирование «My Stations» Имеется огромный выбор станций, которые доступны в базе данных веб-сайта. Следуйте инструкциям на веб-сайте при поиске радиостанций. Когда результаты поиска будут выведены, появится ссылка на ‘Add to my станций’ (добавить станции), кликните на нее и выбранная станция будет добавлена к списку My Stations. На дисплее появится новое меню верхнего уровня ‘My Stu’, с подменю ‘My Stations». После первоначальной регистрации, вы можете добавить новую станцию в список ‘My stations’, будучи соединенным с радиостанцией и нажав на кнопку REPLY. Дисплей переспросит вас, хотите ли вы добавить эту станцию в список ‘My stations’, нажмите на кнопку SELECT для подтверждения. ПРИМЕЧАНИЕ: Вы можете дополнительно упорядочить ваши станции в FOLDERS (например, JAZZ, ROCK, OPERA и т.д.) Все эти папки FOLDERS будут выведены на дисплей вашего устройства Rotel. Конфигурирование «My Streams» Пока вы зарегистрированы в учетной записи вашей Интернет-страницы, вы можете добавлять ваши потоки Интернет-радиостанций в раздел ‘My Streams’, который будет перечислен под разделом ‘My Account’. Кликните на ‘My Streams’, появится приглашение ввести имя станции и URL ее медиа потока. URL медиа потока должен быть ссылкой на реальный аудио поток с веб-сайта. ПРИМЕЧАНИЕ: Меню ‘My Stuff’ и My Stations под ‘My Stations, ’My Streams’ появится после того как устройство обновит список станций. Выключите питание – OFF, а затем включите его опять – ON и введите ‘Internet Radio ’ в меню верхнего уровня для того, чтобы обновить список станций в устройстве. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 160 27/8/10 13:52:52161

Кнопки управления CD приводом Эти кнопки обеспечивают основные функции управления механизмом дискового транспорта. За исключением особо отмеченных случаев, все функции доступны и с передней панели RCX- 1500, и с ИК-пульта. Кнопка PLAY После загрузки диска кнопкой PLAY / запускается его воспроизведение. В процессе воспроизведения дисплей отображает номер текущей дорожки и время, прошедшее с начала ее воспроизведения а также надпись PLAY. Обычно воспроизведение начинается с первой дорожки. Однако, если до нажатия кнопки PLAY Вы выбрали другую дорожку кнопками TRACK или DIRECT ACCESS, воспроизведение начнется с нее. Кнопка STOP Нажмите на кнопку STOP . один раз для остановки воспроизведения. Нажимайте на кнопку PLAY / для возобновления воспроизведения, если оно было остановлено. Если быстро нажать на кнопку STOP . дважды, воспроизведение диска останавливается, на дисплей выводится STOP и введенная программа воспроизведения стирается из памяти (см. ниже). Если нажать на кнопку PLAY / после нажатия дважды на STOP ., воспроизведение диска начнется с первого трека. Кнопка PAUSE Эта кнопка , служит для временной остановки воспроизведения диска. Диск продолжает вращаться, поэтому можно возобновить воспроизведение с места, где оно было остановлено. На дисплее светится индикатор PAUSE. Чтобы возобновить воспроизведение, нажмите кнопку PLAY. Кнопки TRACK Эти кнопки используются для выбора треков на диске. Если идет воспроизведение диска, то нажатие правой кнопки TRACK } вызывает переход к началу следующей дорожки. Нажатие левой кнопки TRACK { вызывает переход к началу текущей дорожки, а два быстрых нажатия TRACK { подряд – к началу предыдущей дорожки. Номер выбранной дорожки отображается на дисплее. Эти кнопки используются также для выбора дорожки до нажатия кнопки PLAY, или в режиме программирования PROGRAM (см. ниже). Для выбора необходимо непрерывно нажимать на кнопки TRACK, пока не будет достигнут желаемый трек. При воспроизведении программы в режиме PROGRAM нажатие кнопок TRACK вызывает переход к следующей или предыдущей дорожке программы. Кнопки DIRECT ACCESS

(только с пульта) Одиннадцать цифровых кнопок (помеченные от “1” до “0” и “>10”), используются для прямого выбора дорожки с пульта, вместо того, чтобы добираться до нее путем перебора с помощью кнопок TRACK. Первые десять дорожек выбираются простым нажатием кнопки, например, чтобы выбрать третью дорожку, нажмите кнопку “3”. Чтобы выбрать дорожку с номером 10, нажмите “0”. Чтобы выбрать дорожку с номером больше 10, используйте кнопку “>10”. Например, чтобы выбрать дорожку 14, нажмите “>10”, а затем “4”. Чтобы выбрать дорожку 23, нажмите “>10” дважды, а затем “3”. Номер выбранной дорожки отображается в основной цифровой области в центре дисплея. Кнопки DIRECT ACCESS можно также использовать для ввода программы в режиме программирования PROGRAM (см. ниже раздел – кнопка PROGRAM). Кнопки SEARCH (только с пульта) С помощью этих кнопок ] и [ осуществляется ускоренное воспроизведение в направлении вперед или назад. Однократное нажатие на кнопку ] или [ включает перемотку вперед или назад с удвоенной скоростью. Если нажать еще несколько раз, то скорость перемотки становится равной 4х, 8х, 16х или 32х кратной нормальной. При дальнейшем нажатии кнопок ] или [ или же кнопки PLAY / произойдет возврат к нормальному воспроизведению. Пока кнопки нажаты, можно услышать звук ускоренного воспроизведения.. Кнопка EJECT Когда диск вставлен в щель (слот) на передней панели, он втягивается внутрь в привод дисков. Для выдачи диска обратно нажимайте либо кнопку EJECT на передней панели, либо на пульте ^. Если вы нечаянно нажали любую из этих кнопок, нажмите на нее еще раз для повторной загрузки диска. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 161 27/8/10 13:52:52162 RCX-1500 Стерео CD-ресивер Дополнительные функции Эти функции обеспечивают дополнительные удобства в работе с RСX-1500, включая возможность запомнить группу треков для воспроизведения, повтор диска, программы или трека множество раз, случайного воспроизведения треков, автоматического воспроизведения 10 первых секунд каждого трека, а также выбор одного из нескольких видов отображения информации о времени на дисплее. Кнопка PROGRAM (только с пульта) Эта кнопка с обозначением PROG позволяет ввести в память проигрывателя программу воспроизведения, содержащую более 20 дорожек. Например, вы можете запрограммировать RСX-1500 на воспроизведение сначала трека 5, затем трека 3, потом трека 8. Примечание: Список для воспроизведения по программе нельзя составить для дисков с файлами в форматах MP3 и WMA. Для начала программирования:

1. Вставьте диск в слот на передней панели. RСX-1500 считает содержание

диска. Вы можете нажать на кнопку PLAY /, чтобы слушать записи во время программирования треков.

2. Нажмите на кнопку PROGRAM на пульте. На дисплее загорится индикатор

PROGRAM, вместе с надписью “P:00”, означающей, что устройство ждет первый трек для занесения в память.

3. Для того, чтобы запрограммировать треки с пульта, введите номер

первого трека с помощью кнопок прямого доступа DIRECT ACCESS. Ваш выбор будет автоматически занесен в память и показания индикатора на дисплее сменятся на “P:01”, означая, что одна дорожка запомнилась. Продолжайте вводить остальные желаемые треки с помощью кнопок DIRECT ACCESS. Обратите внимание на то, что нет необходимости нажимать кнопку PROGRAM при запоминании каждого трека после ввода. После ввода программы RСX-1500 остается в режиме программы до тех пор, пока вы кнопкой EJECT не выдадите диск или дважды подряд не нажмете кнопку STOP. При нажатии кнопки PLAY будет воспроизводиться не весь диск сначала, а введенная программа. Большинство функций будет действовать для программы как для обычного диска. Например, нажатие кнопки TRACK вызовет переход не к следующей дорожке диска, а к следующей дорожке программы. Кнопка REPEAT (см. ниже) вызовет повтор не диска, а программы. Примечание: режим случайного воспроизведения Random Play нельзя использовать при воспроизведении по программе. Кнопка REVIEW (только с пульта) Эта кнопка используется для просмотра программы. После ее нажатия на дисплее появляется номер первой дорожки программы и надпись «Prog Review». Если снова нажать кнопку REVIEW, пока выведен номер, будет показан номер следующей дорожки. Таким образом можно просмотреть всю программу. Если не нажать кнопку REVIEW еще раз, то через 5 секунд процесс просмотра отменяется и аппарат возвращается в исходное состояние. В процессе просмотра можно удалить дорожку из программы при помощи кнопки CLEAR, как показано ниже. Кнопка CLEAR (только с пульта) Этой кнопкой из программы можно удалить ту или иную дорожку. Найдите дорожку в программе, выполнив процедуру просмотра с помощью кнопки REVIEW, и затем нажмите CLEAR, пока номер дорожки присутствует на дисплее. После этого можно продолжить процедуру просмотра. Кнопка RANDOM (только с пульта) Этой кнопкой запускается проигрывание всех дорожек диска в случайном порядке. Когда все дорожки будут воспроизведены по одному разу, воспроизведение остановится, если не включен режим повтора (REPEAT). В противном случае воспроизведение будет продолжаться в случайном порядке до нажатия кнопки STOP. Когда нажата кнопка RANDOM, на дисплее загорается соответствующая пиктограмма . Кнопка REPEAT (только с пульта) Эта кнопка позволяет непрерывно повторять текущий трек или весь диск до тех пор, пока функция не будет отменена освобождением кнопки REPEAT или нажатием на STOP. Кнопкой REPEAT можно последовательно перебирать доступные опции. Нажмите кнопку один раз, и RCX-1500 повторит только текущую дорожку. На дисплее появится соответствующая пиктограмма . Нажмите кнопку второй раз, и RCX-1500 повторит весь диск. На дисплее появится вторая пиктограмма . Нажмите кнопку третий раз для отмены функции REPEAT. Как было указано ранее, кнопку REPEAT можно использовать совместно с функцией RANDOM. Сочетание режимов REPEAT и RANDOM можно также использовать при воспроизведении дисков CD-DA. ПРИМЕЧАНИЕ: Режим повтора автоматически отменяется при выдаче диска. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 162 27/8/10 13:52:53163

Кнопка SCAN (только с пульта) При нажатии кнопки SCAN по очереди проигрываются первые десять секунд каждой дорожки диска (или программы, если в память введена программа). На дисплее загорается символ сканирования . Чтобы прекратить сканирование и продолжить воспроизведение текущей дорожки в нормальном режиме, нажмите кнопку SCAN или PLAY /. Комбинация режимов RANDOM и INTRO может быть также использована при воспроизведении дисков CD-DA. Кнопка TIME (только с пульта) В процессе воспроизведения на дисплее RСX-1500 отображается номер текущей дорожки и время, прошедшее с начала ее воспроизведения. Кнопка TIME позволяет изменять режим отображения времени. Первое нажатие кнопки TIME меняет прошедшее время на оставшееся до конца дорожки. Второе нажатие кнопки TIME выводит на дисплей время, оставшееся до конца воспроизведения диска (или программы, если в память введена программа). При смене режима отображения времени на дисплей выводится символ «R».Третье нажатие кнопки возвращает к обычным показаниям дисплея. ПРИМЕЧАНИЕ: При воспроизведении MP3 и WMA дисков, только обычное истекшее время и время до конца текущего трека может быть выведено на дисплей. Кнопки расширенных функций пульта ДУ Меню настройки Чтобы войти в меню настройки, нажмите кнопку SETUP на пульте ДУ, и вы увидите следующий экран: > 1 POWER OPTION 2 DIMMER 3 FACTORY DEFAULT 4 VERSION 5 ANTENNA SELECT

7 EXIT POWER OPTION – есть два способа включения – NORMAL и QUICK. В варианте NORMAL (установленном по умолчанию) устройство потребляет меньше энергии в режиме ожидания Standby, но дольше возвращается к нормальной работе. В варианте QUICK CD-ресивер переходит к нормальной работе сразу же после включения. DIMMER управляет яркостью дисплея передней панели; он может иметь семь уровней яркости. ВЫ можете управлять яркостью непосредственно при помощи кнопки DIM на пульте ДУ. FACTORY DEFAULT устанавливает CD-ресивер RCX-1500 в первоначальное состояние по умолчанию, когда он покинул производство. Предварительно настроенные радиостанции и конфигурации будут потеряны, и CD-ресивер будет переведен в код удаленного доступа 1 (см. ниже). VERSION показывает версию этого прибора. ANTENNA SELECT выбирает режим AUTO (по умолчанию), антенну FM или DAB. POWER ON VOLUME, устанавливает уровень громкости в момент каждого включения устройства. EXIT возвращает в предыдущее меню. Второй код дистанционного управления CD-ресивер RCX-1500 установлен на фабрике на работу с кодом дистанционного управления 1. Если вы обнаружили, что пульт CD- ресивера конфликтует с другими изделиями компании Rotel, вы можете установить CD-ресивер и пульт ДУ в код дистанционного управления 2 следующим образом:

1. Направив пульт ДУ на CD-ресивер RCX-1500, нажмите на пульте ДУ

кнопки ‘FM’ и ‘2’ одновременно. Отпустите кнопку ‘FM’ и продолжайте удерживать кнопку ‘2’ в течение 5 секунд. CD-ресивер отобразит сообщение ‘Audio Custom Code 1-- > 2’.

2. Повторите вышеописанную процедуру и нажмите кнопку ‘1’ вместо

‘2’, чтобы перевести прибор обратно на код 1.

3. Кнопки пульта ДУ RCX-1500, такие как PLAY, STOP, PAUSE, используют

стандартные коды компании Rotel для проигрывателей компакт-дисков. Если вы находите, что это конфликтует с вашим проигрывателем компакт- дисков Rotel, нажмите кнопки ‘CD’ и ‘2’ одновременно. Отпустите кнопку ‘CD’ и продолжайте удерживать кнопку ‘2’ в течение 5 секунд. CD-ресивер отобразит сообщение ‘CD Custom Code 1 – - > 2’. RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 163 27/8/10 13:52:53164 RCX-1500 Стерео CD-ресивер

4. Повторите п.3 вышеописанной процедуры и нажмите кнопку ‘1’ вместо

‘2’, чтобы перевести прибор обратно на код 1. Возможные неисправности Большинство затруднений в аудио системах являются результатом неправильных соединений, либо неправильными настройками управления. Если вы столкнулись с проблемами, изолируйте область затруднения, проверьте настройки управления, определите причину сбоя и сделайте необходимые изменения. Если вы не можете получить звук от CD-ресивера RCX-1500, обратитесь к советам для следующих

Не горит индикатор питания Standby Индикатор питания должен гореть всегда, когда CD-ресивер RCX-1500 вставлен в сетевую розетку и переключатель питания нажат. Если он не горит, проверьте сетевую розетку при помощи другого электроприбора, такого как лампа. Убедитесь, что используемая сетевая розетка не является коммутируемой, и ее переключатель не выключен. Не работает локальная сеть Если CD-ресивер RCX-1500 не может подключиться к вашей беспроводной локальной сети, проверьте внимательно настройку вашей сети, эти меры могут помочь в разрешении проблемы.

1. Убедитесь, что локальная сеть Wi-Fi работает, например, персональный

компьютер выходит в Интернет при помощи той же самой сети.

2. Проверьте, что сервер DHCP включен, либо вы сконфигурировали

статический адрес IP на приборе. Пожалуйста, обратитесь к разделу «Конфигурирование сети».

3. Проверьте, что ваш межсетевой экран не блокирует никаких исходящих

4. Выполните “жесткое” отключение питания (вытащите сетевой шнур)

и дайте прибору перезапустить цикл сканирования сети.

5. Убедитесь, что CD-ресивер RCX-1500 может принимать сигнал Wi-Fi в

том месте, где он расположен. Используйте удлинительный кабель USB, чтобы переместить преобразователь Wi-Fi выше или в другое место для максимального улучшения приема. Отсутствует звук

1. Проверьте кабели между выходом CD-ресивера RCX-1500 и входами

предварительного усилителя, убедитесь, что они подсоединены должным образом. Обратитесь к рисунку 2.

2. На музыку, воспроизводимую Интернет-радиостанцией, влияет скорость

вашего подключения к Интернет. Если вы находите, что музыка регулярно «подрезается», обратитесь к вашему поставщику услуг Интернет.

3. Убедитесь, что выбранная вами радиостанция вещает в текущий момент.

Радиостанция может вещать из другого часового пояса.

4. Пожалуйста, вставьте преобразователь Wi-Fi (или проводной

переходник) в порт Еthernet на задней панели, если никакие сети не доступны. После включения питания прибор просмотрит все доступные сети перед тем, как предоставить возможность доступа пользователя к функциям FM и DAB. Словарь терминов Bit rate – битрейт – скорость передачи данных – сколько бит информации передается каждую секунду. Buering – буферизация – загрузка и повторная сборка данных перед воспроизведением. Codec – кодек [Coder/Decoder] программа, способная кодировать и декодировать цифровой поток данных или сигналов. Data Encryption – шифрование данных в целях безопасности. Для беспроводных сетей это обычно протоколы WEP и WPA. DHCP [Dynamic Host Control Protocol] – протокол назначения IP адресов устройствам в сети. DNS Сервер – удаленный сервре, осуществляющий преобразование web адресов в соответствующие числовые IP адреса. ESSID – [Extended Service Set Identifier] ESSID – это уникальный идентификатор вашей беспроводной сети. Ethernet – сетевая технология для локальных сетей. Кабель Cat5 cable передает информацию между компьютерами со скоростью 10/100/1000 Мгабит/секунду. File format – Формат файла – тип файла, например, музыкальный файл формата .mp3. File Сервер – файл-сервер – компьютер или устройство, обеспечивающее рабочие станции в сети управляемым доступом к разделяемым

Firmware – встроенное в устройство программное обеспечение, дающее устройству инструкции по работе. Gateway – шлюз – точка доступа из сети LAN в сеть WAN. Интернет – компьютерная сеть, состоящая из мировой сети компьютеров. IP Адрес – числовое обозначение, присваиваемое устройствам в компьютерной сети. ISP – провайдер интернет сервисов. Kbps – сокращение для килобит/секунду, мера скорости передачи

LAN – [Local Area Network] локальная компьютерная сеть для связи между компьютерами. MAC – [Media Access Control] уникальный индентификатор, присваиваемый сетевому адаптеру или сетевой интерфейсной плате производителем. Modem – [Modulator/Demodulator] – модем – модулятор-демодулятор – устройство используемое для подсоединения компьютеров к телефонным

Network – сеть – система соединенных между собой электронных компонентов или компьютеров. Network adapter – сетевой адаптер – аппаратное устройство, устанавливаемое в компьютеры чтобы соединить их в сеть. Podcast – подкаст – аудио файл, доставляемый по каналам RSS через Интернет к подписчику. Router – роутер – устройство, соединяющее несколько сетей компьютеров между собой. RSS feed – [Really Simply Syndication feed] – канал, используемый для публикации контента в сети, на который люди могут подписаться и получать обновления. Сервер – компьютер, который обеспечивает клиентские компьютеры доступом к файлам и принтерам, как разделяемым ресурсам в компьютерной сети. Subnet mask – маска подсети – метод расщепления IP сетей на

UPnP – [Universal Plug и Play] – метод автоматической конфигурации, используемый в устройствах, таких как PCs, периферийных, беспроводных устройствах и интеллектуальных аппаратах. URL – [Uniform Resource Locator] формат адреса конкретной страницы

USB – [Universal Serial Bus] шина, используемая для компьютерной

WAN – [Wide Area Network] компьютерная сеть которая распространяется по более широкой местности, чем локальная сеть, напрмер, Интернет. WEP – [Wired Equivalent Privacy] – беспроводный протокол защиты – предотвращает доступ к сети “взломщиков” с использованием беспроводного LAN оборудования и перехвата беспроводного LAN трафика путем подслушивания. WPA – [WiFi Protected Access] – беспроводный протокол защиты, который идет на смену более слабому WEP протоколу. WiFi – [Wireless Fidelity] – a радиочастотный стандарт, который используется для соединения устройств, таких как компьютеры и iPod, с использованием беспроводной связи. Техническиехарактеристики Секция усилителя Выходная мощность непр., (20 Гц – 20 кГц, <0,03%, 8 Ом) 2 х 100 Вт Общие гармонические искажения THD (20 Гц – 20 кГц, 8 Ом) <0,2% Интермодуляционные искажения <0,3% (при номинальной мощности, 60 Гц : 7 кГц, 4:1) Входная чувствительность / импеданс (AUX 2) 200 мВ / 47 кОм Перегрузка по входу (AUX 2) 2.5 В Диапазон частот (AUX 2) 10 Гц – 40 кГц (+/- 3 дБ) Отношение сигнал/шум (А-взвешенное, IHF) (AUX 2) 92 дБ Секция предусилителя PRE OUT Выходной уровень / импеданс (AUX 2) 1 В / 1 кОм Общие гармонические искажения THD <0,006% (20 Гц – 20 кГц, 8 Ом) Диапазон частот (AUX 2) 10 Гц – 110 кГц (+/- 3 дБ) Отношение сигнал/шум (А-взвешенное, IHF) (AUX 2) 90 дБ Секция FM тюнера Реальная чувствительность 22,2 дБф 50-дБ пороговая чувствительность 27,2 дБф (моно) Отношение сигнал/шум (при 65 дБф) 63 дБф (моно), 60 дБф (стерео) Гармонические искажения (при 65 дБф) 0,2% (моно), 0,3% (стерео) Диапазон частот 10 Гц – 15 кГц, ±3 дБ Разделение каналов (100 гц/1 кГц/10 кГц) 40 дБ/45 дБ/35 дБ Выходной уровень 1,1 В (при уровне 82) Антенный вход несимметричный, 75 Ом Секция DAB тюнера Чувствительность -80 дБм Диапазон настройки Band III (174-240 МГц) Скорость потока аудио данных 224 кбит/с (макс.) Диапазон частот 20 Гц – 20 кГц, ±1,0 дБ Аналоговый выход (при 0 дБ) 1,1 В (при уровне 82) Антенный вход 75 Ом, разъем F Секция CD Отношение сигнал/шум (IHF-A) 90 дБ Искажения THD (при 0dBfs ) 0.2% 0.0045% на 1KHz Диапазон частот 20 – 20кГц (± 0.5 дБ ) Разбаланс каналов ± 0.5 дБ Линейность по фазе ± 0.5 град. Разделение каналов 90dB на 1кГц Отношение сигнал/шум 100 дБ Динамический диапазон 96 дБ ЦАП Wolfson Выходной уровень (при 0 дБ) 2.2В (при Volume 82) RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 165 27/8/10 13:52:53166 RCX-1500 Стерео CD-ресивер

Подключение к локальной сети 802.11b/g Безопасность WEP, WPA1 (TKIP), WPA2 (TKIP) Форматы файлов Real Audio, MP3, Windows media streams, OGG vorbis, AAC, WAV, AIFF и AU. Потребляемая мощность 140 Вт Требованиякпитанию (переменныйток) 120 В, 60 Гц (США) 230 В, 50 гц (Европа) Вес 8,1 кг Размеры (Ш×В×Г) 391×144×343 мм Высота передней панели 132.6 мм Все технические характеристики являются точными на момент публикации.Компания Rotel оставляет за собой право делать усовершенствования без уведомления.Rotel и логотип Rotel Hi-Fi являются зарегистрированными торговыми марками Rotel Co., Ltd, Токио, Япония

“Made for iPod” – «Сделано для iPod» – означает, что электронный аксессуар был спроектирован специально для подсоединения к iPod и был сертифицирован разработчиком на соответствие стандартам качества Apple.“Made for iPhone” – «Сделано для iPhone» – означает, что электронный аксессуар был спроектирован специально для подсоединения к iPhone и был сертифицирован разработчиком на соответствие стандартам качества Apple.Apple не несет ответственности за работу этих устройств или их соответствие нормам безопасности и стандартам.iPod – это торговая марка Apple Inc., зарегистрированная в США и других странах.iPhone – это торговая марка Apple Inc.Windows, Windows XP, Windows 2000, Windows Vista, Windows 7, Windows Media – это торговые марки или зарегистрированные торговые марки Microsoft Corporation в США и/или других странах. “Этот продукт включает технологию, которой владеет Microsoft Corporation и лицензированную Microsoft Licensing GP. Использование или распространение такой технологии вне рамок этого продукта запрещается без лицензии от Microsoft Corporation и/или Microsoft Licensing, GP, что применимо.” RCX1500_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 166 27/8/10 13:52:53167 Svenska Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv. DAB IMPORTANT FOR LASER PRODUCTS1. CLASS 1 LASER PRODUCT
