| Тип продукта | Пятиканальный усилитель мощности |
| Бренд | Rotel |
| Модель | RMB-1565 V2 |
| Непрерывная выходная мощность | 100 Вт на канал (20–20 000 Гц, <0,03% THD, 8 Ом, все каналы нагружены) |
| Общие гармонические искажения | <0,03% (20 Гц–20 кГц, 8 Ом) |
| Интермодуляционные искажения | <0,03% (60 Гц:7 кГц, 4:1) |
| Частотная характеристика | 10 Гц – 40 кГц (±1 дБ) |
| Демпфирующий фактор | 200 (20–20 000 Гц, 8 Ом) |
| Отношение сигнал/шум | 105 дБ (сеть IHF A) |
| Входное сопротивление / Чувствительность | 8,2 кОм / 1,25 В |
| Импеданс акустических систем | минимум 4 Ом |
| Требования к питанию | 110–240 В, 50/60 Гц (автопереключение) |
| Потребляемая мощность | 250 Вт |
| Размеры (Ш x В x Г) | 431 x 99 x 339 мм (17 x 3 7/8 x 13 3/8 дюйма) |
| Высота передней панели | 2U |
| Вес нетто | 6 кг (13.23 фунта) |
| Технология усилителя | Класс D с импульсным блоком питания, симметричная схема |
| Количество каналов | 5 |
| Входные разъемы | 5 несимметричных входов RCA |
| Разъемы для акустических систем | 5 пар винтовых зажимов (принимают оголенный провод, наконечники, Banana) |
| Управление триггером | Вход и выход триггера +12 В (разъемы 3,5 мм), выбираемый режим включения |
| Схемы защиты | Тепловая защита и защита от перегрузки по току на канал, светодиодный индикатор на передней панели |
| Зазоры для размещения | Минимум 10 см (4 дюйма) свободного пространства вокруг устройства; не блокируйте вентиляцию |
| Чистка | Сухая ткань или пылесос; не используйте жидкости |
| Функции безопасности | Двойная изоляция; шнур питания является устройством отключения; не снимайте крышку |
| Экологическое соответствие | RoHS, WEEE (утилизация надлежащим образом) |
Часто задаваемые вопросы - RMB-1565 V2 ROTEL
Вопросы пользователей о RMB-1565 V2 ROTEL
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего приемник в формате PDF бесплатно! Найдите своё руководство RMB-1565 V2 - ROTEL и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. RMB-1565 V2 бренда ROTEL.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RMB-1565 V2 ROTEL
5-канальный усилитель мощности
Owner's Manual
Bedienungsanleitung
Gebruiksaanwijzing
Инструкция пользователя

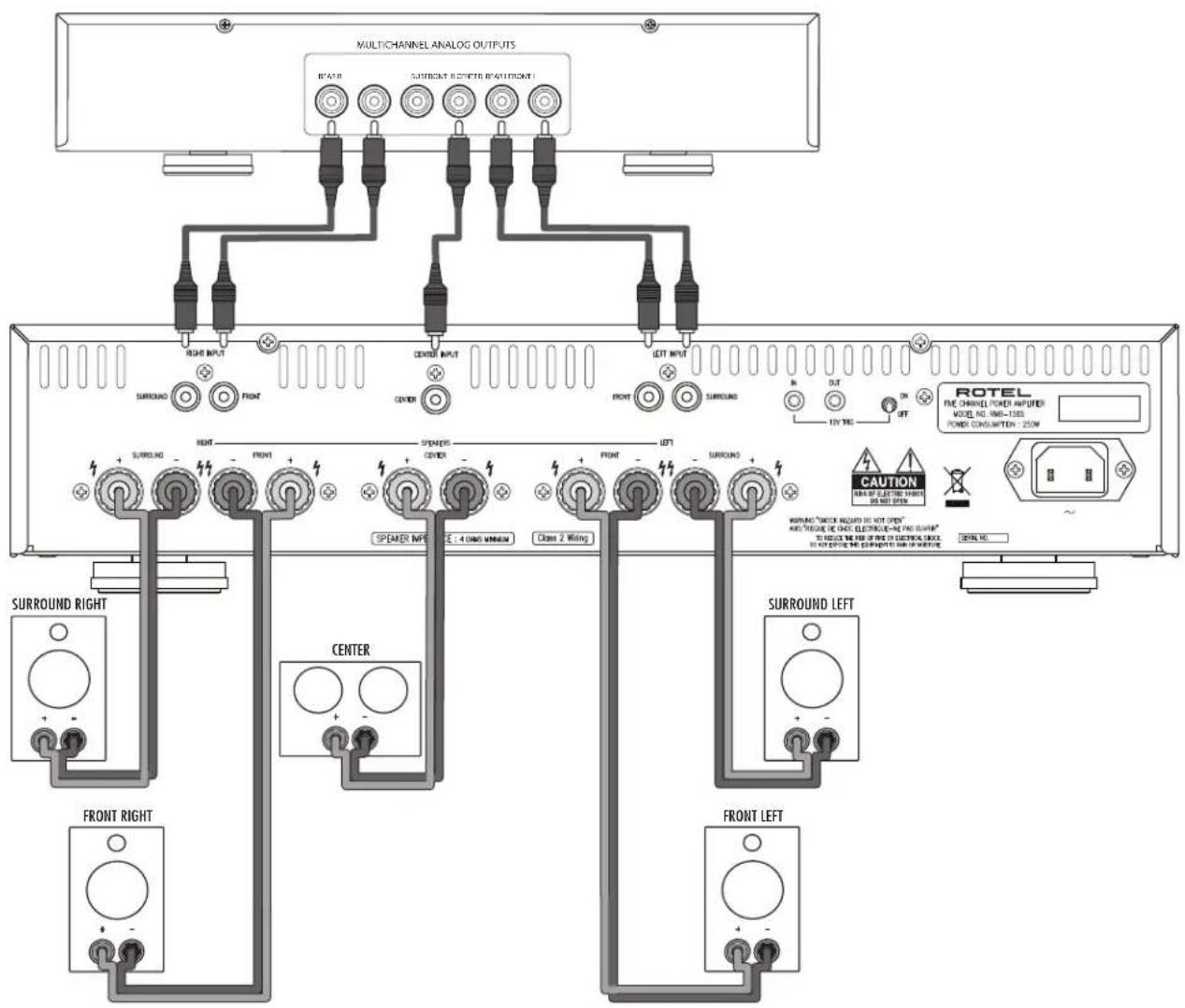

Figure 2: Preamp Input and Speaker Output Connections
Anschlüssdiagramm
De in- en uitgangsverbindingen
Входы для предусилителя и выходы на колонки
Important Notes
Перед подсоединением:
√ Выключите все компоненты, включая колонки.
√ Выключите все компоненты в вашей системе, прежде чем что-то в ней менять.
Рекомендуется также:
√ Вывести громкость усилителя на минимум, перед тем как включать или выключать его.
Contents
Важные инструкции по безопасности
ПРЕДОСТЕРЕЖЕНИЕ: Внутри нет частей, доступных для обслуживания пользователю. Доверьте обслуживание квалифицированному мастеру.
ПРЕДОСТЕРЕЖЕНИЕ: Для снижения опасности возгорания или поражения электрическим током не подвергайте данный аппарат воздействию дождя или влаги. Не допускайте попадания посторонних предметов внутрь корпуса. Если внутрь корпуса попала влага или посторонний предмет, немедленно выньте вилку шнура питания из розетки. Доставьте аппарат к квалифицированному специалисту для осмотра и возможного ремонта.
Прежде чем подсоединять аппарат и управлять им, прочтите все инструкции. Сохраните руководство по эксплуатации для дальнейшего использования.
Обращайте внимание на предостережения, указанные на корпусе аппарата и в данном руководстве. Управляйте аппаратом в соответствии с инструкциями.
Производите очистку корпуса только сухой тканью или пылесосом.
Не используйте это устройство вблизи воды.
Оставьте не менее 10 см свободного пространства вокруг аппарата для обеспечения циркуляции воздуха.
Не ставьте аппарат на кровать, диван, ковер или подобную мягкую поверхность, которая может загородить вентиляционные отверстия. Если аппарат встраивается в шкаф или другой корпус, этот корпус должен вентилироваться для обеспечения охлаждения аппарата.
Держите аппарат подальше от радиаторов отопления, обогревателей, печей и любых других устройств, выделяющих тепло.
ПРЕДОСТЕРЕЖЕНИЕ: Сетевой разъем на задней панели предназначен для быстрого отсоединения устройства от электрической сети. Устройство должно обеспечивать свободный доступ к задней панели, чтобы сетевой кабель можно было быстро выдернуть.
Сетевое напряжение, к которому подсоединяется аппарат, должно соответствовать требованиям, указанным на задней панели аппарата. (США: 120 В, 60 Гц, ЕС 230 В, 50 Гц)
Подсоединяйте компонент к питающей розетке только при помощи сетевого шнура из комплекта поставки, или его точного эквивалента. Не переделывайте поставляемый шнур. Поляризованный штекер имеет два ножевых контакта, один из которых шире другого. Зазеляющий штекер имеет два ножевых контакта и третий заземляющий штырь. Они обеспечивают вашу безопасность. Не отказывайтесь от мер безопасности, предоставляемыми заземляющими или поляризованным штекером. Если поставляемый штекер не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки. Не используйте удлинители сетевого питания.
Основной штекер сетевого шнура является отключаемым от аппарата. Для полного отключения изделия от питающей сети, основной штекер сетевого кабеля следует отсоединять от сетевой розетки переменного тока. Светодиодный индикатор ждущего режима LED не будет гореть, показывая, что сетевой шнур отключен.
Не прокладывайте сетевой шнур там, где он может быть раздавлен, пережат, скручен, подвергнут воздействию тепла или поврежден какил-либо способом. Обращайте особое внимание на сетевой шнур вблизи штекера и там, где он входит в заднюю панель устройства.
Сетевой шнур следует отсоединять от стенной розетки во время грозы или если прибор оставлен неиспользуемым длительное время.
Используйте только принадлежности, указанные производителем.
Используйте только тележку, поставку, стойку, кронштейн или полку системы, рекомендованной компанией Rotel. Будьте осторожны при перемещении прибора на подставке или стойке во избежание ранения от опрокидывания.
Используйте кабели с защитой Class 2 при подсоединении колонок к клеммам усилителя для обеспечения надежной изоляции и минимизации риска удара электричеством.
Немедленно прекратите использование компонента и передайте на обследование и/или обслуживание квалифицированной ремонтной организацией если:
- Сетевой шнур или штекер был поврежден.
- Внутрь прибора уронили предметы или пролили жидкость.
- Прибор побывал под дождем.
- Прибор демонстрирует признаки ненормальной работы.
- Прибор уронили или повредили любым другим способом.
ВНИМАНИЕ: Для уменьшения опасности поражения электрическим токам, не снимайте верхнюю и заднюю панель! Внутри нет частей, доступных для обслуживания пользователю. Доверьте обслуживание квалифицированному мастеру.
Продукты Rotel спроектированы так, чтобы соответствовать требованиям международных директив по ограничению применения вредных веществ в электротехническом и электронном оборудовании (Restriction of Hazardous Substances - RoHS), также по обращению с отслужившими свой срок электротехническим и электронным оборудованием (Waste Electrical and Electronic Equipment - WEEE). Изображение перечеркнутого мусорного бачка на колесах означает также то, что эти продукты должны быть вторично использованы (рециклированы) или же обработаны в соответствии с уполянутыми выше директивами.
Этот символ означает, что устройство имеет двойную изоляцию. Заземление не требуется.
Содержание
Рисунок 1: Органы управления и разъемы 3
Рисунок 2: Входы для предусилителя и выходы на колонки 4
Перед подсоединением 5
Важные инструкции по безопасности....20
О компании ROTEL....21
Несколько слов о мощности в Ваттах 21
Первые шаги 22
Основные достоинства 22
Некоторые меры предосторожности 22
Размещение 22
Подключение питания и управления 22
Вход сети переменного тока 7 22
Выключатель питания и индикатор 1 22
Переключатель режима авто включения/выключения 6 23
+12 В Тригрерный вход и выход 5 23
Индикатор защиты 2 23
Разъемы для входных сигналов 4 23
Акустические системы 23
Выбор колонок 23
Выбор акустического кабеля 23
Полярность и фазировка 23
Присоединение акустических систем 3 24
Возможные неисправности....24
Индикатор питания на передней панели не светится 24
Нет звука 24
Индикатор защиты светится 24
Технические характеристики 25
О компании ROTEL
История нашей компании началась почти 50 лет назад. За прошедшие десятилетия мы получили сотни наград за наши продукты и сделали счастливыми сотни тысяч людей, которые относятся к своим развлечениям вполне серьезно – так же, как вы!
Компания Rotel была основана семейством, чья страсть к музыке породила стремление создавать hi-fi компоненты бескомпромиссного качества. За многие годы эта страсть ничуть не ослабла, и по сей день общая цель – выпускать продукты исключительной ценности для аудиофилов и любителей музыки, независимо от их финансовых возможностей, разделяется всеми сотрудниками Rotel.
Инженеры Rotel работают как единая команда, прослушивая и тщательно доводя каждый новый продукт до такого уровня совершенства, когда он будет удовлетворять их строгим музыкальным стандартам. Им предоставлена свобода выбора комплектующих по всему миру, чтобы сделать аппарат как можно лучше. Вероятно, вы сможете найти в наших аппаратах отборные конденсаторы из Великобритании и Германии, полупроводники из Японии и США, однако тороидальные силовые трансформаторы мы изготавливаем на собственном заводе ROTEL.
Все мы заботимся об охране окружающей среды. По мере того, как все больше электронных устройств в мире выпускается, а после окончания срока службы выбрасывается, для производителя особенно важно при конструировании продуктов сделать все возможное, чтобы они наносили минимальный ущерб земле и источникам воды.
Мы в компании Rotel, гордимся своим вкладом в общее дело. Во- первых, мы сократили содержание свинца в своей электронике, за счет использования припоя, отвечающего требованиям ROHS, во-вторых, наши новые усилители, работающие в классе D, имеют впятеро более высокий к.п.д., чем предыдущие разработки, при одинаковой выходной мощности и качестве звучания. Подобные продукты практически не выделяют тепла, не разтрачивают попусту энергию, хороши с точки зрения охраны окружающей среды и вдобавок лучше звучат.
Наконец, даже эту инструкцию мы отпечатали на бумаге, полученной из вторичных ресурсов.
Мы понимаем, что это маленькие шаги вперед, но они очень важны. Ведь мы продолжаем поиски новых методов и материалов для более чистых и дружественных к окружающей среде технологических процессов.
Все мы, сотрудники компании ROTEL, благодарим Вас за покупку этого изделия. Мы уверены, что оно доставит вам много лет удовольствия.
Несколько слов о мощности в Ваттах
Выходная мощность усилителя RMB-1565 составляет 100 Вт на канал, при всех пяти одновременно работающих на полную мощь каналах.
Выходная мощность усилителя RMB-1575 составляет 250 Вт на канал, также при всех пяти одновременно работающих на полную мощь каналах.
Компания решила измерять выходную мощность именно таким методом потому, что по опыту Rotel, только он дает истинную оценку возможностей ресивера или усилителя.
Сравнивая данные в технических характеристиках различных продуктов, нужно иметь в виду, что выходная мощность часто измеряется совсем другим способом, так что, возможно, вы пытаетесь сравнить между собой совершенно разные вещи.
Например, выходная мощность может быть приведена только для одного работающего канала, что позволяет получить более высокий показатель максимальной мощности. В то же время блоки питания усилителей Rotel, работающих в классе D, выдают чрезвычайно стабильное напряжение и могут гарантировать, что вы получите полную паспортную мощность не только из одного, но из всех каналов.
Импеданс акустических систем показывает, каково электрическое сопротивление или нагрузка, подключаемая на выход усилителя, и обычно она равняется 8 Ом или 4 Ома. Чем ниже импеданс, тем большая мощность потребуется для колонки. В результате, акустическая система с сопротивлением 4 Ом нуждается в усилителе вдвое большей мощности, чем 8-омная АС.
Так что теоретически усилитель должен отдавать удвоенную мощность в 4-омную нагрузку – т.е. показатель 100 Вт на 8 Ом должен превратиться в 200 Вт на 4 Ом. Использование АС с более низким импедансом налагает на блок питания усилителя повышенные требования, потому что он должен извлекать из него больший ток и отдавать больше тепла.
Однако усилите-ли Rotel спроектированы так, чтобы работать с любым импедансом колонок - от 8 Ом до 4 Ом, при всех каналах одновременно выдающих полную мощность. И так как конструкции Rotel оптимизированы для использования со всеми одновременно работающими каналами, Rotel может указывать истинную мощность для обоих каналов.
Это может оказаться чрезвычайно важно для ваших впечатлений. При просмотре кинофильмов желательно, чтобы усилитель мог выдать полную мощность во все каналы одновременно, особенно когда на экране происходит извержение вулкана!
Первые шаги
Благодарим вас за приобретение 5-канального усилителя мощности Rotel RMB-1565 или RMB-1575. При использовании в высококачественной системе для воспроизведения музыки или домашнего кинотеатра, ваш усилитель ROTEL обеспечит годы удовольствия от прослушивания.
Rotel RMB-1565 и RMB-1575B – это 5-канальные усилители мощности со сложной и совершенной конструкцией. Их схемотехника, работающая в классе D, импульсные источники питания, отборные комплектующие премиум-класса и сбалансированная конструкция ROTEL обеспечивают им превосходное качество звучания. Способность RMB-1565/1575 отдавать большой ток позволяет им легко справляться с «трудными» нагрузками в виде колонок.
Основные достоинства
- Пять каналов усиления.
- Выбираемые пользователем режимы авто включения/выключения: ручной или управляемый пусковым 12 В триггерным сигналом
- Схема защиты с индикатором на передней панели
Некоторые меры предосторожности
Пожалуйста, прочитайте данное Руководство внимательно. Кроме основных наставлений по установке и эксплуатации, оно содержит информацию о различных конфигурациях системы на основе RMB-1565/1575 и общие соображения о том, как добиться от усилителя оптимального качества работы. Пожалуйста, обращайтесь к вашему авторизованному диперу ROTEL за ответами на любые вопросы, которые могут возникнуть. Кроме того, любой сотрудник ROTEL с удовольствием примет ваши вопросы и комментарии.
Сохраните транспортную картонную коробку от RMB-1565/1575 и все вложенные упаковочные материалы для дальнейшего использования. Транспортирование или перемещение RMB-1565/1575 в любой таре и упаковке, кроме оригинальной, может привести к серьезному повреждению вашего усилителя.
Сохраните чек о продаже. Он является наилучшей регистрацией даты приобретения, которая будет востребована в случае гарантийного обслуживания, если оно когда-либо понадобится.
Размещение
RMB-1565 и 1575 выделяют тепло при нормальной работе. Теплоотводы и вентиляционные отверстия в усилителе спроектированы для рассеивания этого тепла. Вентиляционные прорези в верхней крышке корпуса должны быть свободны. Следует оставлять не менее 10 см свободного пространства вокруг корпуса прибора, а также надлежащей воздушный поток в месте установки, чтобы предотвратить усилитель от перегрева. Кроме того, помните о весе данного усилителя, когда выбираете место для его установки. Убедитесь, что полка или степлаж могут выдержать его вес.
Подключение питания и управления
Вход сети переменного тока 7
Усилитель поставляется с подходящим для него сетевым кабелем. Используйте только этот кабель или эквивалентный ему. Не пользуйтесь удлинителями. Можно использовать разветвитель питания высокой мощности, если он (и стенная розетка) способны выдержать ток потребления усилителя и других компонентов, включенных в разветвитель.
Усилитель RMB-1565 имеет возможность автоматической настройки на питание от сети переменного тока с напряжением от 110 В до 240 В при 50/60 Гц. Никаких настроек на параметры сети в вашей местности не требуются.
Усилитель RMB-1575 предоставлен на фабрике на стандарт сетевого напряжения в стране, где он будет приобретен (США: 120 В/60 Гц, Европа: 230 В/50 Гц). Этот стандарт указан в наклейке на задней панели.
Примечание: Если вы перевозите ваш RMB-1575 в другую страну, существует возможность сконфигурировать ваш усилитель для использования с другим сетевым напряжением. Не пытайтесь сделать это преобразование самостоятельно. Вскрытие корпуса RMB-1575 подвергает вас опасным напряжениям. Обратитесь к квалифицированному техническому специалисту или в отдел обслуживания завода ROTEL за необходимой информацией.
Вставьте один конец сетевого шнура в разъем 7 AC INPUT на задней панели усилителя. После этого вставьте другой конец сетевого кабеля с вилкой в розетку.
Примечание: Если вы уезжаете из дома на длительное время, в качестве разумной предосторожности, отключите ваш усилитель от сети.
Выключатель питания и индикатор 1
Выключатель питания расположен на передней панели усилителя. Для включения усилителя (или для активации какого-либо режима автоматического включения), нажмите на выключатель. Светодиодный индикатор вокруг выключателя загорится, показывая, что усилитель включен. Чтобы выключить усилитель, нажмите на кнопку еще раз и верните ее в положение «выключено».
Переключатель режима авто включения/выключения 6
Усилитель может быть включен и выключен вручную или автоматически при помощи своего 12-вольтового пускового входа. Переключатель выбора режима включения/выключения используется для выбора способа, которым будет включаться и выключаться усилитель.
- Когда переключатель находится в положении OFF, усилитель включается и выключает вручную, с помощью выключателя на передней панели. Используйте этот режим, если у вас коммутируемая розетка
- Когда переключатель находится в положении 12V TRIG, усилитель включается автоматически при появлении 12-вольтового сигнала в 3,5-мм гнезде на задней панели, обозначенном IN. Кнопка POWER SWITCH на передней панели блокирует эту функцию. Она должна находиться в положении ON, чтобы +12-вольтовый запускающий сигнал работал. Перевод выключателя в положении OFF отключает питание усилителя вне зависимости от присутствия трипгерного (пускового) сигнала.
+12 В Триггерный вход и выход 5
Гнездо с маркировкой IN предназначено для присоединения кабеля с 3,5-мм штекером, несущего +12-вольтовый запускающий сигнал, включающий и выключающий усилитель. Чтобы реализовать эту функцию, соседний движковый переключатель должен быть установлен в положение 12V TRIG (см. предыдущий раздел). Запускающий вход принимает любой управляющий сигнал (переменного или постоянного тока) в диапазоне от 3 до 30 вольт.
Гнездо с маркировкой OUT предназначено для присоединения еще одного кабеля с 3,5-мм штекером, обеспечивающего 12-вольтовый пусковой сигнал для других компонентов. Выходной 12-вольтовый сигнал появляется всякий раз, когда запускающий сигнал +12 В приложен к гнезду IN.
Индикатор защиты ☐
Схемы тепловой защиты предотвращают потенциальное повреждение усилителя в случае экстремальных ситуаций или состоянии отказа. В отличие от многих других усилителей, схема защиты RMB-1565 и RMB-1575 не зависит от звукового сигнала и не влияет на качество звуковоспроизведения. Вместо этого, схема защиты отслеживает температуры выходных транзисторов и отключает усилитель, если они превышают безопасные пределы.
Кроме того, усилитель снабжен защитой от превышения тока, которая срабатывает, только если импеданс нагрузки становится слишком низким. Эта защита является независимой для каждого из пяти каналов.
При возникновении отказа соответствующий канал усилителя прекращает воспроизведение и на передней панели загорается индикаторный светодиод PROTECTION LED,
Если это случится, выключите усилитель, дайте ему остыть несколько минут и попытайтесь обнаружить и исправить проблему. Для каждой пары каналов существуют свои индикаторы, которые могут помочь в определении причины неисправности. Когда вы включаете усилитель снова, схема защиты автоматически сбросится и индикатор PROTECTION LED погаснет.
В большинстве случаев, схема защиты активируется в результате неисправности, такой как короткое замыкание в акустическом кабеле или недостаточно хорошая вентиляция. В очень редких случаях, срабатывание схемы защиты может обусловить высокая реактивность или чрезвычайно низкий импеданс громкоговорителя.
Разъемы для входных сигналов 4
См. Рис. 2
RMB-1565 и RMB-1575 оснащены стандартными, небалансными входными разъемами типа RCA, какие можно найти почти во всем аудио оборудовании. Имеются входы RCA для каждого из пяти каналов усилителя. Эти RCA входы принимают аудио сигналы от предусилителей или процессоров окружающего звука. Используйте межблочные кабели высокого качества для получения наилучшего звучания.
Акустические системы
Усилители RMB-1565 и RMB-1575 имеют пять наборов колоночных клемм, по одному на каждый канал усиления.
Выбор колонок
Номинальное входное сопротивление колонок, присоединенных к каждому каналу RMB-1565/1575, должно быть не меньше 4 Ом.
Выбор акустического кабеля
Используйте изолированный двухпроводной скрученный кабель для присоединения усилителя к акустическим системам. Размер и качество провода имеют заметное на слух влияние на параметры системы. Стандартный акустический кабель будет работать, но может привести к снижению громкости или ослаблению низких частот, особенно на больших расстояниях. В общем случае, более толстый кабель улучшает звучание. Для наилучших параметров, вы можете применить специальные акустические кабели высокого качества. Ваш авторизованный дипер ROTEL может помочь вам в выборе соответствующих кабелей для вашей системы.
Полярность и фазировка
Полярность или положительная/отрицательная ориентация соединений для каждого громкоговорителя должны быть согласованы, чтобы все акустические системы были в фазе. Если полярность одного соединения по ошибке сделана обратной, звучание низких частот будет очень слабым, а стереокартина деградирует. Все акустические кабели промаркированы, чтобы вы могли отличить два проводника. Это может быть полоса или рифление на изоляции одного проводника. Кабель может иметь прозрачную изоляцию с проводниками разного цвета (медный и серебряный). Это могут быть и метки полярности, напечатанные на изоляции. Определите положительный и отрицательный проводники и согласуйте с каждым разъемом громкоговорителя и усилителя.
Присоединение акустических систем ☑
См. Рис. 2
Примечание: Ниже описывается подсоединение как к винтовым клеммам, так и к гнездам. НИ В КОЕМ СЛУЧАЕ НЕ ИСПОЛЬЗУЙТЕ одновременно оба способа, например, чтобы подключить несколько пар колонок.
Усилители мощности RMB-1565 и 1575 имеют по паре винтовых клемм с цветовой маркировкой для каждого канала усиления. Эти разъемы принимают зачищенный провод, наконечники типа «лопатка» или «банан» (за исключением европейских стран, где применение «бананов» запрещено).
Проложите провода от усилителя к колонкам. Оставьте для себя достаточный запас, чтобы иметь возможность перемещения компонентов с целью доступа к разъемам громкоговорителей.
Если вы применяете разъемы – «бананы», присоедините их к проводам и затем вставьте в разъемы для громкоговорителей SPEAKER CONNECTORS. Зажимные втупки разъемов громкоговорителей должны быть завинчены на всю длину (по часовой стрелке).
Если вы используете «лопатки», смонтируйте их на провода. Если вы присоединяете зачищенные кабели непосредственно к разъемам громкоговорителей, отделите проводники и снимите изоляцию с конца каждого провода. Будьте внимательны, чтобы не повредить токопроводящие жилы. Отвинтите (против часовой стрелки) зажимную втулку разъема громкоговорителя. Расположите наконечник вокруг оси втупки, или просуньте оголенный провод в отверстие в оси. Заверните втулку по часовой стрелке, чтобы надежно зафиксировать наконечник или провод.
Примечание: Убедитесь, что отдельные «разлохмаченные» жилы провода не касаются соседних проводов или разъемов.
Возможные неисправности
Большинство проблем в аудио системах появляются в результате плохих или неверных соединений, или неправильных управляющих настроек. Если вы столкнулись с проблемами, изолируйте область их возникновения, проверьте настройки, определите причину неисправности и сделайте необходимые изменения. Если вы не можете добиться звука от своего усилителя, обратитесь к советам для следующих ситуаций:
Индикатор питания на передней панели не светится
На усилитель не подается питание. Проверьте сетевые разъемы на усилителе и в розетке. Проверьте выключатель питания на передней панели. Убедитесь, что он находится в положении ON. Если используется включение 12-вольтовым запускающим сигналом, убедитесь, что запускающий сигнал присутствует в гнезде 12V TRIG IN на задней панели.
Нет звука
Если на усилитель подается сетевое напряжение, но звук не воспроизводится, проверьте индикатор защиты PROTECTION INDICATOR на передней панели. Если он светится, переходите к следующему разделу. Если нет, проверьте все ваши входные разъемы и настройки управления для подсоединенного оборудования. Проверьте, соответствует ли подсоединение громкоговорителей и входных сигналов конфигурации вашей системы.
Индикатор защиты светится
Индикатор защиты на передней панели светится, когда схемы защиты отключили усилитель. Обычно, это происходит, когда усилитель перегрелся, когда присоединен неисправный громкоговоритель или после периода работы на максимальной мощности. Выключите систему и подождите, чтобы усилитель остыл. Затем нажмите и отожмите кнопку включения питания на передней панели, чтобы сбросить приборы защиты. Если проблема не устранена или проявляется снова, значит, отказала ваша система или сам усилитель.
Технические характеристики
RMB-1565
Выходная мощность непр. 100 Вт/на канал
(20 Γu - 20 κΓu, <0,03%, 8 Om)
Общие гармонические искажения THD <0,03%
(20 Γu - 20 κΓu, 8 Om)
Интермодуляционные искажения (60 Гц : 7 кГц, 4:1) <0,03%
Диапазон частот (±1 дб) 10 Гц - 40 кГц
Фактор демпфирования (20 Гц - 20 кГц, 8 Ом) 200
Импеданс колонок (в нормальном режиме) 4 Ом, минимум
Отношение сигнал/шум (А-взвешенное, INF) 105 дБ
Входной импеданс / чувствительность 8.2 кОм / 1,25 В
Напряжение питания 110 - 240 В, 50-60 Гц
Потребляемая мощность 250 Вт
Габаритные размеры (Ш×В×Г) 431×99×339 мм
Высота передней панели 2U
Bec (нетто) 6 кг
RMB-1575
Выходная мощность непр. 250 Вт/на канал
(20 Гц - 20 кГц, <0,03%, 8 Ом)
Общие гармонические искажения THD <0,03%
(20 Γu - 20 κΓu, 8 Om)
Интермодуляционные искажения (60 Гц : 7 кГц, 4:1) <0,03%
Диапазон частот (± 1 дБ) 10 Гц - 80 кГц
Фактор демпфирования (20 Гц - 20 кГц, 8 Ом) 400
Импеданс колонок (в нормальном режиме) 4 Ом, минимум
Отношение сигнал/шум (А-взвешенное, INF) 109 дБ
Входной импеданс / чувствительность 8.3 кОм / 1,5 В
Напряжение питания
Версия для США 120 В, 60 Гц
Версия для Европы 230 В, 50 Гц
Потребляемая мощность 600 Вт
Габаритные размеры (ШХВХГ) 431×144×406 мм
Высота передней панели 3U
Bec (нетто) 11 кг
Все характеристики являются точными на момент публикации. ROTEL оставляет за собой право вносить улучшения без уведомления.
ROTEL®
The Rotel Co. Ltd.
10-10 Shinsen-Cho
Shibuya-Ku
Tokyo 150-0045
Japan
Rotel of America
54 Concord Street
- IMPORTANT NOTES
- ПЕРЕД ПОДСОЕДИНЕНИЕМ
- РЕКОМЕНДУЕТСЯ ТАКЖЕ
- CONTENTS
- ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
- СОДЕРЖАНИЕ
- О КОМПАНИИ ROTEL
- НЕСКОЛЬКО СЛОВ О МОЩНОСТИ В ВАТТАХ
- ПЕРВЫЕ ШАГИ
- ОСНОВНЫЕ ДОСТОИНСТВА
- НЕКОТОРЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
- РАЗМЕЩЕНИЕ
- ПОДКЛЮЧЕНИЕ ПИТАНИЯ И УПРАВЛЕНИЯ
- ВХОД СЕТИ ПЕРЕМЕННОГО ТОКА 7
- ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ И ИНДИКАТОР 1
- ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА АВТО ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ 6
- 12 В ТРИГГЕРНЫЙ ВХОД И ВЫХОД 5
- ИНДИКАТОР ЗАЩИТЫ ☐
- РАЗЪЕМЫ ДЛЯ ВХОДНЫХ СИГНАЛОВ 4
- АКУСТИЧЕСКИЕ СИСТЕМЫ
- ВЫБОР КОЛОНОК
- ВЫБОР АКУСТИЧЕСКОГО КАБЕЛЯ
- ПОЛЯРНОСТЬ И ФАЗИРОВКА
- ПРИСОЕДИНЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ ☑
- ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
- ИНДИКАТОР ПИТАНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ НЕ СВЕТИТСЯ
- НЕТ ЗВУКА
- ИНДИКАТОР ЗАЩИТЫ СВЕТИТСЯ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- RMB-1565
- RMB-1575
- ROTEL®
- THE ROTEL CO. LTD
- ROTEL OF AMERICA
Марка : ROTEL
Модель : RMB-1565 V2
Категория : приемник
