MANUALE UTENTE RA1570SB ROTEL

Quando effettuate i collegamenti assicuratevi di:

Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
Spegnere tutti i componenti del sistema prima di modificare qualiasi connessione nel sistema.

Vi raccommandiamo inoltre di:

Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

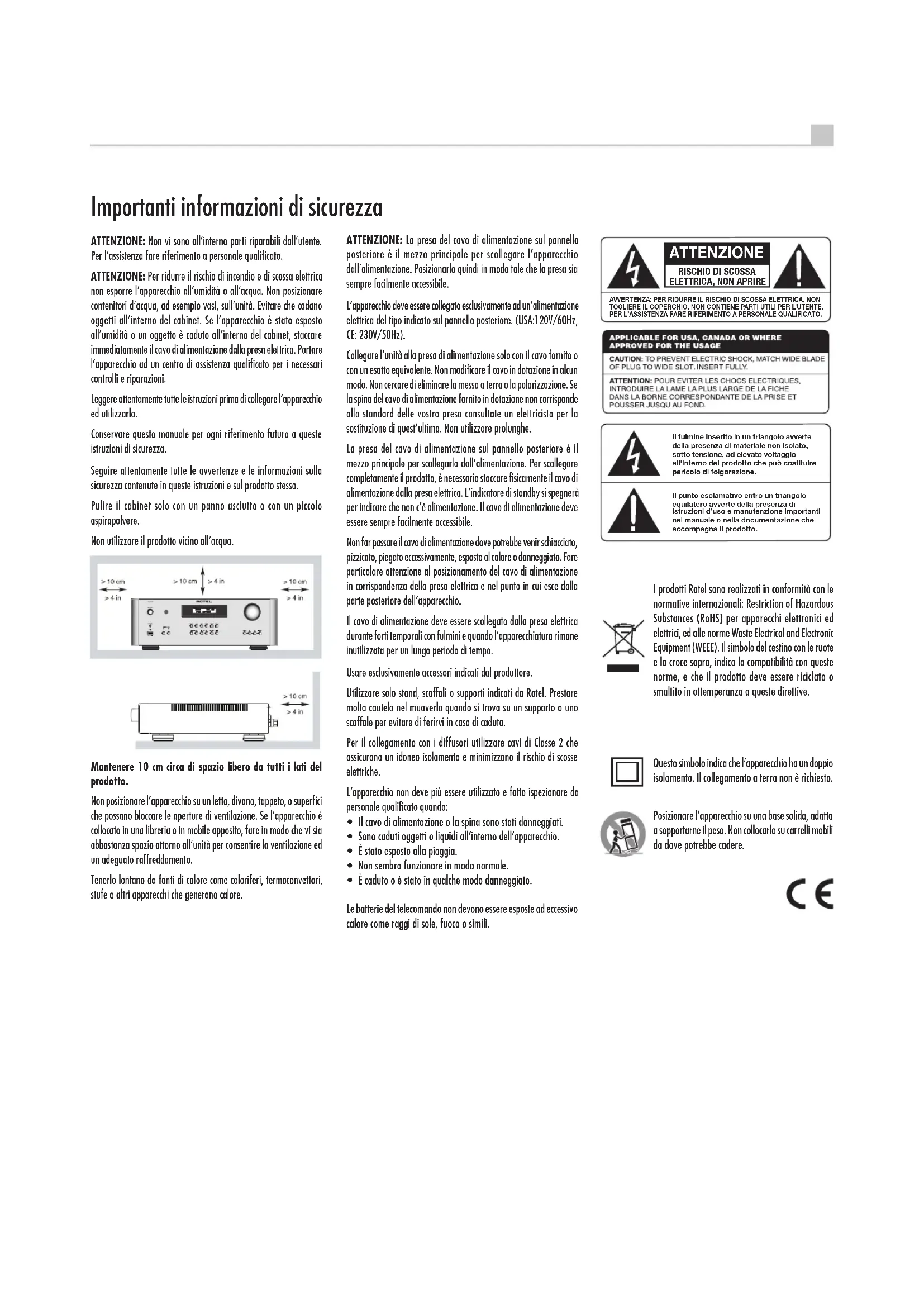

Importanti informazioni di sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scioso elettrico non esporre l'apparechio all'umidità o all'acqua. Non posizionare contentitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparechio è stato esposto all'umidità o un oggettò è caduto all'interno del cabinet, staccare immediamente il cavo di alimentazione dalla presa elettrica. Portare l'apparechio ad un centro di assistenza qualificato per i necessori controli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio ed utilizzarlo.

Conservare quello manuale per agli riferimento futuro a queste istruzioni di sicurezza.

Seguire attentamente toutes le avvertenze et le informazioni sulla sicurezza contente in queste istruzioni e sul prodotto stesso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Nonutilizzareil prodotto vicino all'uccau.

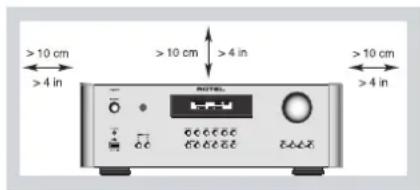

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto.

Non posizioniare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposto, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegare l'apprecchio dall'alimentazione. Posizionarlo quando in modo tale che la presa si sempre fácilmente accessibile.

L'apparechio devesseccere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE:230V/50Hz).

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest'ultima. Non utilizzato prolonghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione della presa elettrica. L'indicatore di standby si spegnerà per indicare che non c'è alimentazione. Il cavo di alimentazione deve essere sempre fácilmente accessible.

Non far passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce alla parte posteriore dell'apprecchio.

Il cavo di alimentazione deve essere scollegato nella presa elettrica durante forti temporali con fulmini e quando l'apparecchiata rime aninutilizzata per un lungo periodo di tempo.

Usare esclusivamente accessori indicati dal produttore.

Utilizzato solo stand,caffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trovva su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.

Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzato il rischio di scosse elettriche.

L'apprecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti o liquidi all'interno dell'apparechio.
• E stato esesto alla pioggia.
  Non sembra funzionare in modo normale.
• Écaduto o è stato in quale modo danneggiato.

Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simil.

ATTENZIONE

RISCHIO DI SCOSCA ELETRICA, NON APRIRE

AVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TGIOLEI L COPERCHIO. NON CONTIENE PARTI UTILI PER L'ENTE. PER L'ASSISTENZA FARE RERIMENTO A PERSONALE QUALIFICATO.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT INSERT FULLY.

ATTENTION:POUR EVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER,JUSQU AONF.

Il fulmine Inserto In un triangolo averte della presenza di materiale non Isolato, souso tensione, ad elevato voltaggio all'interno del prodotto che cui costitultre percolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero avertro della presenza di struzioni d'uso e manutenzione importanti nel manuale o nella/documentation che accompaniesa il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparente elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smalito in attemperanza a queste direttive.

Questo symbolo indica che l'apparechio ha un doppio isolamento. Il collegamento a terra non è richiesto.

Posizione l'apparechio su una base solida, adatta a sosturnde il peso. Non collocarlo su carrelli mobili da dove potrebbe cadere.

Sommario

Figura 1: Controlli e connessioni 3

Figura 2: Telekomando RR-AX92 3

Figura 3: Collegamenti ingressi analogici ed uscite diffusori 4

Figure 4: Ingressi analogici bilancioti (XLR) 5

Figura 5: Collegamenti ingressi digitoli e segnali Trigger 12 V 5

Note important 6

Importanti informazioni di sicurezza 49

Alcune informazioni su Rotel. 50

Considerazioni sulla potenza d'uscita. 50

Per Cominciare 51

Alcune precauzioni 51

Posizionamento 51

Cavi di collegamento 51

Telecomando RR-AX92 51

Batterie del telecomando 52

Alimentazione AC e comandi 52

Ingresso alimentazione 20 52

Interruttore d'accensione ed indicatore 52

Uscite segnali trigger 12 V 52

Collegamento segnali d'ingresso 52

Ingresso Phono e collegamento massa (GND) 52

Ingressi Linea 52

Ingressi bilanciati (XLR) 52

Collegamento segnali digitali 53

Uscite preamplificate 53

Ponticelli di collegamento uscite pre / ingressi amp 15 18 53

Uscite diffusori 16 53

Selezione dei diffusori 53

Scelta del cavo diffusori 53

Polarità e fase 53

Collegamento diffusori 53

Uscita cuffia 53

Sensore telecomando 54

Display 3 54

Ingresso USB frontale 54

Collegamento adattatore Bluetooth 54

Controllia audio 54

Volume 4 B 54

Bilanciamento 54

Esclusione controlli di tono K 54

Controlli di tono bassi ed alte 54

Tasti selezione ingressi 54

Ingrasso PC-USB 54

Connettore Computer I/O 14 54

ROTEL LINK 55

IngressoEXTREMOTE 55

Circuiti di protezione. 55

Menu impostazioni 55

Risoluzione dei problemi 56

L'indicatore di accensione non si illuminata 56

Sostituzione del fusibile 56

Nessun suono 56

Caratteristiche tecniche 57

Alcune informazioni su Rotel

La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come vo!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità sulla compromessi. Attraverso gli anni esta passione non si è affievolita e l'obbiettivo di realizatore apparente chi straordinario vale per veri audiofili, indipendente delle loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando agli nuovo prodotto fino a raggiungere determinati standard qualitàvi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliorioni prestazioni possibili. Non è raro quando trovare in un Rotel condensatori di fabbricazione inglesse o tetesca, semiconduitori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando che al termine della loro vita operativa gli apparecchi elettronici verranno dismessi, è molto importante per un costruttore responsablefare tutto il possibile affinché abbiano un impatto ambientale il più possibile ridotto.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contento di piombo nei nostri apparente rispetto rigosamente la normativa RoHS. Inoltre abbiamo sviluppato amplificatori finali in Classe D (non digitale) fino a cinque volte più efficienti rispetto ai modelli tradizionali a partir di potenza e prestazioni. Questi modelli non producono calore durante il funzionamento, dissipando quando pochissima energia ed offrono un suono perfino migliorie.

Da ultimo poi, abbiamo stampato queste pagine su carta riciclata.

Certamente si tratta di piccoli passi, ma importanti perché nella giusta direzione. Ed è notre intenzione proseguire, cercando di migliorare i processi produttivi ed utilizzato materiali sempre più rispettoi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato quello prodotto che, siamo sicuri, vi arrivapagnerà per molti anni di puro divertimento e soddisfazione.

Considerazioni sulla potenza d'uscita

La potenza d'uscita dichiarata dell'RA-1570 è para a 120 watt continui per ciascun canale con tutti i canali in funzione alla massima potenza. Rotel ha scelto di specificare i valori di potenza in questa maniera poiché, sulla base della propriaesperienza,essa riflette meglio l'effettiva,reale capacità di erogazione di un amplificatore.

Quando si comparano le caratteristiche tecniche di prodotti di varie marche e necessario tenere presente che il dato della potenza cui esesse dichiarato secondo altri criteri, spesso nonosi rigorosi. Ad esempio, la potenza massima cui èssere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore.

L'impedenza nominale di un diffusore poi indica il carico che l'amplificatore trovava ai loro terminali d'uscita, normalmente 4 oppure 8 ohm. Più è Bassa, più potenza richiede il diffusore. In effetti un diffusore da 4 ohm nécessita di una potenza doppi rispetto ad uno da 8 ohm.

Gli amplificatori Rotel sono progettati per lavorare con anni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che anni progettò è ottimizzato per utilizzare contemporaneamente tutti i canali a disposizione, Rotel è in grado di indicare la vera potenza sempre disponibile all'uscita di entrambi i canali.

Per Cominciare

Grazie per aver acquistato l' amplificatore integrato stereo Rotel RA-1570. Utilizzato in un systema di riproduzione audio di qualità vi garantirà numerousi anni di gradevole intrattenimento.

Questo amplificatore è un componente di alte prestazioni dotato di innumerevoli funzioni. Ogni aspetto del suo progetto è stato ottimizzato per conservare intatta la dinamica ed agli più piccolo dettaglio della musica. La sezione di alimentazione si avvale di un generoso trasformatore toroidale progettato e costruito da Rotel stessa e da speciali condensatori di filtering con和技术 slit foil. Svariati regolatori assicurano poi ai circuiti più sensibili tensioni stabili e preve di rumore. La bassa impedenza d'uscita dell'alimentazione della sezione finale garantisce un'ampia riserva di energia all'erogazione di potenza per poter riproduire confacilityhe anche i passaggi musicali più impnegative. Benché più costoso, un accurato progetto della sezione di alimentazione apporta indubbi vantagei alla qualità della riproduzione.

I circuiti stampati che ospitano le circuitazioni sono disegnati seguito una particolare concezione simmetrica delle pisteosi da assicurare una perfetta corrispondenza tra i due canali. La componentistica è stata scelta in funzione delle più fedeli condizioni di riproduzione del segnale musicale: resistenze a strato metallico e condensatori in polistirolo o polipropilene vengono impiegati nei punti più critici per assicurare la massima qualità.

L'utilizzo dell'RA-1570 non potrebbe essere più simplice. Se si ha dimestichezza con quello genere di appearecchi, non rimane che collegarlo all'impiano ed iniziare ad apprezvarne le qualità.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completely spenti prima di esguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato con attenzione i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un'alto cavo, il connettore adiacente o il mobile dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installmente di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vosto rivenditore autorizzato Rotel per eventuali dati o dubbi. Inoltre tutti nei in Rotel saremmo lieti di rispondere ai vostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiassi altri contentatore che non sia l'imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia.

Compilare e spedire il tagliando di garanzia accluso. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che trattano segnali di bassa intensità,anche l'RA-1570 più essere invenzato da ciò che lo circonda. A quello proposito si eviti di posizionarlo sopra altri appearechi ed assicurarsi che i cavi di collegamento audio non vengano a trovarsi in prossimità dei cavi di alimentazione elettrica per minimizzare il rischio di ronzii o rumori indesiderati.

L'apparechio genera calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio sono previste per smaltire il calorie prodotto: non ostruire quindi le aperture di ventilazione e lasciare almeno 10~cm di spazio libero attorno all'unità per consentire un adeguato passaggio dell'aria e prevenire surriscaldamenti.

Considerare il peso e le dimensioni dell'apparecchio. Nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sosturare il peso. Si consiglia di installer lo在一 struttura progettata per ospitare componenti audio e ridurre o coprimere le vibrazioni indotte dall'esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installazione dei componenti dell'impianto.

L'RA-1570iene fornito con un telecomando RR-AX92 in dotazione e deve essere posizionato in modo tale che i segnali ad infrarossi emessi da quest'ultimo possano essere ricevuti dal sensore posto sul pannello frontale.

Cavi di collegamento

Assicurarsi di mantenere i cavi di alimentazione elettrica, quelli di segnale digitale ed i nomali cavi di segnale audio ben distinti e lontani tra loro per minimizzare il rischio che questi ultimi possano venir influenzati da campi magnetici e captere rumore. Utilizzato per i collegamenti audio solo cavi schermati specifici e di buona qualità. Per consiglio sulla scelta dei cavi più adatti al vostro impianto, rivolgersi al proprio rivenditore Rotel.

Telecomando RR-AX92

L'RA-1570 più essere comandato sia con le manopole ed i pulsanti presenti sul pannello frontale, via tramite i tasti del telecomando RR-AX92 in dotazione. In queste istruzioni, a bianco della descrizione delle funzioni, appeare un numero racchiuso in un riquadro riferito al Commands sul frontale ed una lettera in un cerchio nero riferita al corrispondente tasto sul telecomando.

NOTA: Il telecomando può essere utilizzatoanche per controllare le principali funzioni di sintonizzatori e lettori cd Rotel tramite i tasti identificati delle lettere 6HmN. Perutilizzare il telecomando con altri apparecchi, è necessario che siano tutti (telecomando ed apparecchi) impostati sullo stesso codice.

Batterie del telecomando

Prima di utilizzare il telecomando, è necessario insere le due batterie AAA/UM4 (ministilo) fornite. Rimuovere quando il coperchio del vano batterie sul retro del telecomando e posizonzare la batterie rispetto la polarità (+e-) indica con un disegno sul fondo del vano. Controllare il funzionamento del telecomando e quando riposizonzare il coperchio. Se col passare del tempo si dovesse notare una diminuzione della portata del telecomando, perché è dovuto al progressivo esaurimento delle batterie. In quello caso sostituirle entrambe con altre nuove per risolverre il problema.

Alimentazione AC e comandi

Ingresso alimentazione

L'RA-1570 pou assoorbire considerevoli quantità di corrente alla rete elettrica, pertanto si consiglia di insertire la spina del suo cavo di alimentazione direttamente nella presa a muro perché utilizzato prolonghe. In alternatively più essere impiegata una presa multipla (comunamente chiamata "ciabatta") di buona qualità ed in grado di sostarare le currenti richieste da tutti i componenti collegati.

L'apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è individata su un adesivo posto sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possible riconfigurare internamente l'RA-1570. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno dell'amplificatore sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vosto Paese.

Se si prevede di non utilizzato l'apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è Buona precauzione scollegare alla presa elettrica il cavo di alimentazione dell'amplificatore e degli altri componenti dell'impianto.

Interruttore d'accensione ed indicatoro

Premere il pulsante d'accensione sul frontale per attivare l'amplificatore. L'indicatore attorno adesso si illumina quando I'apparecchio è acceso. Ripremere il pulsante per spegnere l'amplificatore.

Quando l'interruttore di accensione dell' amplificatore si trovato in posizione "ON" (premuto) è possibile disattivarlo mettendolo in standby e riattivarlo tramite i tasti OFF ed ON del telecomando. In standby l'indicatore di accensione rimane acceso nelle display si oscura.

Uscite segnali trigger 12 V [10]

Alcuni componenti audio possono essere attivati quando ricevono una tensione ad un loro specifico ingresso. Le due uscite Trigger 12V sul retro dell'RA-1570 forniscono这对于 tensione accenderando l'amplificatore. Collegare queste uscite ai corrispondenti ingressi degli altri componenti con un cavo a due poli terminato con connettori mini-jack mono da 3,5mm . Spegnendo l'amplificatore la tensione viene a mancare e contemporaneamente gli apparentchi collegati si disattivano.

NOTA: Se nell'impianto sono presenti altri componenti dotati di Rotel Link, utilizzato quello bus di comunità per accendere/ spagnere contemporaneamente gli apparecchi. Non collegare i cavi alle prese Trigger 12 V in quanto quosti ultimi segnali hanno la precedenza sui comandi Rotel Link.

Collegamento segnali d'ingresso

Vedi Figure 3, 4 e 5

NOTA: Per prevenir rumori ancche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparentchi dell'impianto siano spenti prima di effettuare agli tipo di collegamento.

Ingresso Phono e collegamento massa (GND)

Vedi Figura 3

Collegare i cavi audio provenienti dal giradischi alle prese denominate PHONO prestando attenzione a non invertire i canali sinistro e destro. Se il giradischi è dotato di un terzo condutatore di massa, per minimizzazione il ronzio collegare quest'ultimo al terminale GND a fianco delle prese di segnale.

Ingressi Linea

Vedi Figura 3

Gli ingressi denominati CD, TUNER ed AUX 1-2 dell'RA-1570 sono tutti "ingressi linea" con caratteristiche equivalenti. A queste prese possono quando essere collegati non sololettori cd o sintonizzatori, ma anche agli alto tipo di dispositivo audio analogico con uscita ad alto livello o linea.

Esegundo i collegamenti dei segnali provenienti dalle sorgenti è necessario rispetto la distinzione tra i canali sinistro e destro. A quello scopo le prese sul retro dell' amplificatore sono identificare da colori diversi: bianco per il canale sinistro (left) e rosso per quello destro (right). Utilizzare unicamente cavi schermati audio di buona qualità. Il rivenditore Rotel potra consigliare i cavi più adatti alle caratteristiche dell'impianto.

Ingressi bilanziati (XLR)

Vedi Figura 4

In aggiuntaagli ingressi linea con prese RCA, I'RA-1570 ne possiede anche uno di tipo bilanciato con prese XLR per il collegamento di sorgenti comelettori CD,Blu-ray,etc.dotati di analoghe uscite.

NOTA: Per il collegamento di una sorgente all' amplificatore utilizzare solo un tipo di ingresso (RCA o XLR) alla volta e mai entrambi contemporaneamente.

Collegamento segnali digitali 13

Vedi Figura 5

L'RA-1570 pou convertire segnali digitali audio PCM fino a 24 bit, 192kHz provenienti da sorgenti esterne. Nell'area Digital Input sul pannello posteriori sono presenti due differenti coppie di prese, indicate con COAXIAL 1 e 2 ed OPTICAL 1 e 2. Collegare l'uscita elettrica (coax) oppure ottica della sorgente ad uno dei correspondenti ingressi con un idoneo cavo.

Uscite preamplificate 11

L'amplificatore è dotato di una coppia di uscite preamplificate alle quali è sempre presente il segnale della sorgente selezionata. Tipicamente tali uscite vengono impiegate per collegare un secondo amplificatore integrato o un finale di potenza per pilotare, ad esempio, una Coppia di diffusori in "biamplificazione passiva" (senza ausilio di crossover elettronico), oppure una seconda Coppia situata in un'alto ambiente.

NOTA: Ogni regolazione apportata a volume, bilanciamento ed ai controlli di tono modifica il segnale disponibile alle uscite preamplificare.

Ponticelli di collegamento uscite pre / ingressi amp 15 18

Le prese denominate "PRE OUT 2" e "MAIN IN" ai lati del morsetti per i diffusori sono connesse tra loro atraverso dei ponticelli metallici per il normale funzionamento dell' amplificatore. Rimuovendo i ponticelli, è possibile collegare a queste prese qualsiasi tipo di processore esterno di segnale. Utilizzato cavi audio di alta qualità per collegare le prese "PRE OUT 2" ai loro ingressi e quella "MAIN IN" alle sue uscite.

Uscite diffusori 16

Vedi Figura 3

L'RA-1570 è dotato di due gruppi di morsetti marcati "A" e "B" per il collegamento di altrettante coppie di diffusori. I pulsanti SPEAKERS sul pannello frontale ed i corrispondenti tasti sul telecomando consentono di scegliere quale coppia attivare.

Selezione dei diffusori

Se si prevede di collegare ed impiegare una sola coppia di diffusori alla volta, la loro impedenza nominale più essere di 4 ohm. Al contrario se si utilizzato contemporaneamente entrambé le coppie A e B, è necessario che la loro impedenza non sia inferiore a 8 ohm. Il dato nominale dei diffusori è un'indicazione di massima, in quanto l'impenenza non è costante a tutte le frequenze. Nella pratica solo pochissimi diffusori possono rappresentare un reale problema per quello amplificatore. In caso di dubbi, contattare il rivenditore Rotel.

Scelta del cavo diffusori

Per il collegamento tra amplificatore e diffusori utilizzare un cavo multifilare a due poli. La sezione e la sua qualità influiscono in maniera sensibile sul suono dell'impiano. Qualsiasi tipo di cavo cui è essere utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettamente disponibile oppure di ottenere un suono povero in gamma Bassa. Per le migliorie prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potra consigliare in base alle caratteristiche dell'impiano.

Polarità e fase

La polarità dei collegamenti (corretto orientamento dei conduttori positivo e negativo) deve essere sempre rispetto a risultare per tutti i diffusori uguale affinché si trovino in fase. Se per erre si inverte il collegamento positivo e negativo sono di uno solo di essi, la gamma Bassa risulterà peu incisiva e l'imagine compromessa. Per agevolare l'identificazione dei poli, nei cavi per diffusori i conduttori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell'isolante esterno leggermente diversa. Identificare i conduttori positivo e negativo ed assicurarsi di collegare agli diffusore rispettoando la corretta polarità.

Collegamento diffusori 10

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell'impiano siano spenti. L'RA-1570 possiede sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per alrettante coppie di diffusori. In Europa la legislazione vigente impedisce l'uso di morsetti capaci di accettare spinotti a banana, pertanto sugli apparentecchi previsti per quosti mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.

Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l'amplificatore lasciando unarto margine idoneo a poter muoverile liberamente i componenti dell'impianto per I'accesso alle connessioni posteriori.

Se si utilizzato terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quando spellarne le estremità per esporre il conduattro. Prestare molta attenzione a non tagliare ancche il conduattro quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella a contatto della parte metallica del morsetto, il cavo spellato, invece, nel foro centrale. Avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo.

NOTA: Assicurarsi che spezzoni di filo libero non vadano a toccare il morsetto o il cavo adiacente.

Uscita cuffia 5

La presa dell'uscita cuffia accetta spinotti mini-jack stereo da 3,5 mm. Inserendo lo spinotto non si disattivano i diffusori. Per fare quello agire sui pulsanti SPEAKERS [7] del pannello frontale o sui corrispondenti tasti [9] del telecomando. La scelta del segnale riprodotto in cuffia viene determinata dalla selezione della sorgente in ingresso.

NOTA: Poiché l'efficienza di diffusori e cuffie più essere molto diversa, ridurre sempre il volume ruotando la manopola in senso antiorario prima di collegare o scollegare le cuffie.

Sensore telecomando 2

Il sensore è collocato dietro la finestrella tonda situata alla sinistra del display. Si raccomanda di non oscurlo impedendo il rilevamento dei segnali ad infrarossi emessi dal telecomando.

Display 3

Il display al centro del pannello frontale fornisce informazioni sull'ingresso selezionato, sul livello del volume e sulle regolazioni dei controlli di tono.

Ingresso USB frontale 6

Alla presa USB sul pannello frontale possono essere collegati dispositivi multimediali come iPod, iPhone,lettori MP3,oppure un adattatore Bluetooth (fornito in dotazione) per la riproduzione ricerca fili in streaming di file musicali provenienti da altri apparecchi dotati di analoga Tecnologia. Con iPod, iPhone elettori MP3, è sufficiente collegare il dispositivo alla porta USB frontale tramite il loro cavo e selezionare il corrispondente ingresso USB.Per la ricerca e la selezione dei brani utilizzare i comandi del dispositivo collegato. La riproduzione averràattraverso l' amplificatore Rotel.

Collegamento adattatore Bluetooth

Inserire l'adattatore Bluetooth fornito nella presa USB frontale. Attivare la trasmissione Bluetooth sul disposativo che si intende connettere, attendere la rilevazione dei segnali Bluetooth quando selezionare "Rotel Bluetooth". La connessione è di norma automatica, ma nel caso venisse richiesta una password, digitare "0000"tramite i tasti del telecomando quando confirmare la connessione.

Controlli audio

Volume 4

La manopola del volume determina il livello d'ascolto. Ruotandola versus destra il livello aumenta, verso sinistra diminuisce. Da telecomando il volume si regola agenda sui tasti VOLUME + e - per, rispettivamente, aumentare o diminuire il livello Per azzerare completeness il volume premere il tasto MUTE.

Bilanciamento 9

Tramite il bilanciamento è possibile ritocare l'emissione dei canali sinistro e destro. In condizioni normali dovrebbe essere lasciato su "0" (impostazione di fabbrica), tutvía nel caso di lievi differenze tra i canali dovuti alla sorgente oppure se la posizione d'ascolto non è perfettamente equidistante dai diffusori, perché essere utile correggere il bilanciamento premendo il tastingo MENU sul pannello frontale fino a far apparire BALANCE SETTING sul display e successivement i tastingi - e+. Il Campo di regolazione spazia da L15 a R15. Da telecomando premere il tastingo BAL per visualizzare BALANCE SETTING e quando premere i tastingi con le frececco sinistra e destra per modificare il bilanciamento. Al termine premere il tastingo EXIT.

Esclusione controlli di tono

L'impostazione di fabbrica dell' amplificatore prevede che i circuiti dei controlli di tono siano esclusi dal percorso del segnale per la massima

purezza del suono, come evidenziato dalla scritta TONE BYPASS sul display. Per attivare i controllingi, premere il tasto BYPASS sul telecomando. Dal frontale dell'amplificatore premere il tasto MENU [quindi i tasti - e + per attivare/disattivare i controlli di tono.

Controll di tono bassi ed alte

Per regolare i controlli di tono premere il tasto MENU sul pannello frontale fino a visualizzare sul display BASS SETTING per i bassi o TREBLE SETTING per gli alto. Successivement agire sui i tasti -e + per attenuare o esaltare la gamma di frequenze. Il Campo d'intervento si estende da -10a + 10 . Da telecomando premere i tasti BASS o TREBLE e quindi i tasti con le frececco verso sinistra e destra E per la regolazione. Al termine premere il tasto EXIT F.

Unsystema hi-fi perfettamente ottimizzato dovrebbe essere in grado di riproduire un suono naturale perché intervenire sui controlli di tono che vanno utilizzati solo per correggere lievi bilanciamenti di tonalità dovuti alle differenti registrazioni. Unecessivo intervento in esaltazione delle frequenze basse e/o alte più risultare pericoloso per il correto funzionamento sa dell'amplificatore, sa dei diffusori, richiedendo notevoli erogazioni di potenza che da un dato sono sovraccaricare il primo e dall'altre sollecitare altre modo i secondi.

NOTA: Regolando bassi ed acuti non si attivano automaticamente i controlli di tono. Per attivarli, fare riferimento a quanto descririto alla sua precedente "Esclusione controlli di tono".

NOTA: Le regolazioni relative ai controlli di tono, alla loro attivazione o esclusione ed al bilanciamento non sono permanenti e vengono perse spegnendo l'amplificatore. Per effettuare modifiche permanenti, si veda più il paragrafo "Menù impostazioni".

Tasti selezione ingressi 1

Per la selezione dell'ingresso della sorgente che si considera riproduire premere il corrispondente tasting sul pannello frontale oppure sul telecomando.

Ingresso PC-USB 13

Questo ingresso è destinato ad un collegamento di tipo permanente con il vostro computer per la riproduzione di file musicali. Collegaretramite il cavo fornito la presa USB sul retro dell'amplificatore ad una correspondente porta sul computer.

NOTA: Per l'invio dei file è necessario installare sul computer i driver USB presenti nel CD fornito con l'amplificatore.

NOTA: A seguito dell'installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella finestra relative ai dispositivi sonori, accessibile, per i sistemi Windows, dal Pannello di controllo e per Mac OS delle Preferenze di sistema.

Connettore Computer I/O 14

L'RA-1570 pou èsse gestito da un computertramite una porta RS232 ed un software di controlo audio di terme parti per integrare l'apparecchio in unsystema di automazione. La connessione tra la presa COMPUTER I/O sul retro ed il computer richiede un cavo serialie con connettori DB-9 maschio-femmina.

Per ulteriori informazioni sui collegamenti, software e codici operativi per il controlo da computer dell'RA-1570, contattare il rivenditore autorizzato Rotel.

ROTEL LINK 17

La presa mini-jack mono 3,5 mm denominata ROTEL LINK IN offre la possibilità di ricevere codici di lavoro da altri appearechi Rotel dotati dello stesso bus di communicatesione e contraddistinti nella presenza di una presa ROTEL LINK OUT. Tramite quelloystema è possibile inoltre sfruttare l'applicazione Rotel Remote per iPad ed iPhone (disponibile per il download sull'iTunes Store) e comandare l'interoystema audio.

Ingresso EXT REMOTE 19

Questa presa mini-jack 3,5mm più riceveve codici di controllo da ricevitori a raggi infrarossi standard nel caso il segnale emesso dal telecomando non riesca a raggiungere il ricevitore IR posto sul pannello frontale dell'apparecchio. Consultare il vosto rivenditore autorizzato Rotel per informazioni sui ricevitori esterni IR e sui cavi con terminali mini-jack 3,5mm necessari per il collegamento.

Circuiti di protezione

L'RA-1570 è dotato di protezioni sua termiche, sua contro sovracorrenti in uscita per salvaguardare l'amplificatore in condizioni di funzionamento estreme o di malfunzionamento. I circuiti di protezione sono independenti da quelli audio e pertanto non influscono sulle prestazioni sonore. Controllano la temperatura dei dispositivi finali ed eventualmente disattivano gli stadi di potenza quando il calorie prodotto supera i limiti di sicurezza.

Difficilmente accadra che questi circuiti si attivino, tutvia in caso di problemi l'amplificatore cesserà di funzionare e sul display comparirà "AMP PROTECTION" per segnalere l'avvenuto intervento delle protezioni.

Qualora ciò si verificchi, spagnere l'apparecchio ed attendere il suo completeness raffreddamento (parecchi minuti), cercando nel contempo di identificare e correggere le cause che hanno provocato l'intervento delle protezioni. Riaccendendo l'amplificatore il circuito di protezione si resetta.

Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadequata. In casi più rari, intervengono quando l'impedenza dei diffusori assume valori molto bassi oppure altamente reattivi.

Se dovessero ripeturamente intervenire alla che si sua riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza.

Menu impostazioni

I menù di impostazione dell'amplificatore consentono svariate regolazioni. Per accedervi, premere il tasto MENU 9 sul pannello frontale oppure MENU 0 sul telecomando. Per modificare l'impostazione della voce selezionata utilizzare i tasti + o - 9 sul frontale oppure quelli con le frece verso sinistra e destra 5 sul telecomando. Per passare invoce da

uno all'altro, premere in successione il tasto MENU sul frontale oppure sul telecomando.

• Tone Control: Attiva o disattiva i controlli di tono e consente la regolazione dei livelli delle frequenze basse o acute. Premere il tasto ENTER sul pannello frontale oppure ENT sul telecommando per passare da un'opzione all'altra. (Per maggiori informazioni si vedano i paragrafi "Esclusione controli di tono" e "Controlli di tono bassi ed alti").

NOTA: Queste regolazioni vengono memorizzate in modulo permanenteancheppo averspento l'amplificatore.

• Balance: modifica il bilanciamento tra i canali sinistro e destro (Per maggiori informazioni si ved il paragrafo "Bilanciamento").

NOTA: Queste regolazioni vengono memorizzate in modulo permanenteancheppo averspento l'amplificatore.

• Dimmer: controlling la luminosità del display frontale, che può essere attenuata su sette livelli. è possibile modificare temporaneamente la luminosità agendo direttamente sul tasto DIM del telecomando.

NOTA: Queste regolazioni vengono memorizzate in modo permanenteancheafterspentol'amplificatore.

• Rotel Link RCD: selezione il tipo d'ingresso da associare al tasto CD del selettore ingressi. Le opzioni sono CD (ingresso analogico), COAX1 (digitale elettrico/coassiale 1) e COAX2 (digitale elettrico/coassiale 2). L'impostazione predefinita è CD.

• Power On Max Volume: consente di predefinire il massimo livello di volume dell'amplificatore all'atto dell'accensione. L'impostazione predefinita è 45.

• Fixed Gain: Configura un determinato livello di volume fisso per l'ingresso specificato. Per attivare la funzione premere i tasti + o - sul frontale impostandoosianche il valore fisso desiderato per gli ingressi AUX 1, COAX 1, OPTICAL 1, PC-USB o USB frontale. Una volta attivata la funzione, selezionando I'ingresso per il quale è stato impostato un value fisso, il volume si porta immediamente a quel livello.

Le impostazioni previste sono Variable (livello fisso disattivato), Fixed da 1 a 95 e Fixed Max.

NOTA: Sia la manopola del volume sul pannello frontale, sua i relativi tasto di regolazione volume sul telecommando vengono disabilitati selezionando un ingresso per il quale è stato impostato un livello di guadagno fisso. Per disabilitare la funzione, riportare l'impostazione a "Variable".

• AUX1 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• COAX1 VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.
• OPTI VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.

• PC-USB VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.

• USB VOL: VARIABLE (funzione livello fisso disattivata) è l'impostazione predefinita.

• Software Version: visualizzato la versione corrente del software dell'amplificatore.
• PC-USB AUDIO CLASS: modifica la classe audio supportata del dispositivo USB collegato alla presa PC-USB posterior.

NOTA: Alcuni computer non supportano il protocollo USB Audio Class 2.0 e la riproduzione audio di materiale 24 bit/192 kHz. Se necessario la porta PC-USB può essere configurata come USB Audio Class 1.0. Fare riferimento alle istruzioni del sistema operativo in uso sul vostro computer.

Factory Default: tramite esta você épossible ripristinare le impostazioni di fabbrica dell' amplificatore. Per effettuire il ripristino, premere il tasto + sul pannello frontale oppure il tasto con la freccia verso destra sul telecommando per selezione YES a conferma della volontà di procedere con l'operazione ed in seguito premere ENTER sul pannello frontale o ENT sul telecommando per esquire il ripristino.
- Exit: uscita dai menu impostazioni. Da telecomando è possibile uscire in qualiasi momento premendo il tasting EXIT

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolverve il problema, provare con i suggerimenti qui riportati.

L'indicatore di accensione non si illumina

L'indicatore attorno al tasto di accensione che segnala l'attivazione dell'amplificatore dovrebbe illuminarsi assieme al display quando l'apparecchio viene collegato alla rete elettrica ed accesso. Se non si illumina controllare la presa di alimentazione con un'alto dispositivo elettrico, come ad esempio una lampada. Assicurarsi che la presa di alimentazione in uso non sa controllata da un interrutatore disattivato.

Sostituzione del fusibile

Se un'alto disposito elettrico collegato alla stessa presa di alimentazione funziona regolarmente nelle l'indicatore ed il display frontale non si illuminano più aver acceso l'amplificatore, con agli probabilità si è interrogò il fusibile di protezione interno. In tale eventualità contattare il rivenditore Rotel per la sostituzione del fusibile.

Nessun suono

Controllare se l'apparecchio che fornisce segnale all'ingresso dell'amplificatore funziona correttamente. Assicurarsi che i collegamenti del segnale audio siano corretti. Verificare che l'ingresso al quale viene fatto pervenire il segnale sua effettivamente selezionato. Esaminare i collegamenti tra l'amplificatore ed i diffusori.

Caratteristiche tecniche

Potenza d'uscita continua 120 watt per canale

(20-20.000 Hz, < 0,03%, 8 ohm)

Distorsione armonica totale (20-20.000 Hz) < 0,03% alla potenza dichiarata,

a meta potenza o 1 watt

Distorsione d'intermodulazione (60 Hz: 7 kHz, 4:1) < 0,03% alla potenza dichiarata, a metà potenza o l watt

Risposta in frequenza

Ingresso Phono 20 Hz-20 kHz, ±0,5 dB

Ingressi Linea 10 Hz-100 kHz, +1 -3 dB

Fattore di smorzamento (20-20.000 Hz, 8 ohm) 180

Sensibilità ingresso / Impedenza

Ingresso Phono (MM) 2,25 mV / 68 kohm

Ingressi Linea (RCA) 285 mV / 100 kohm

Ingressi Linea bilanciati [XLR] 570 mV / 50 kohm

Livello sovracco carico ingressi

Ingresso Phono 30mV

Ingressi Linea 4 V

Livello uscite preamplificate / Impedenza 1,5 V/470 ohm

Rapporto S/R (pesalo "A" IHF)

Ingresso Phono 80 dB

Ingressi Linea 100 dB

Sezione digitale

Risposina freuquenza 10 Hz-95 kHz, ±3dB

Rapporto S/R (pesato "A" IHF) 100 dB

Sensibilità ingresso / Impedenza 0 dBfs / 75 ohm

Livello d'uscita / Impedenza 1,2 V/470 ohm (a -20 dB)

Formati ingresso USB frontole

WAV, MP3, WMA (fino a

48 kHz/16 bit

PCM (fino a 192 kHz / 24 bit)

Formati ingressi elettrico / ottico

Formoti ingresspi PC-USB USB Audio Class 1.0

• É richiesta l'installazione

di un driver

AC 120 V, 60 Hz (USA)

AC 230 V, 50 Hz (Europa)

Assorbimento alla potenza dichiarata

Assorbimento in standby

Altezza palle frontale 132,6 mm, 3U rack

Peso (netto)

400 watt

<0.5 watt

431× 144× 350mm

13 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa.

Rotel si riserva il diritto di apportare miglioramenti nella ricerca preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo Japan.

"Made for iPod" e "Made for iPhone" significano che un dispositivo elettronico accessorio è stato progettato specificamente per essere utilizzato con un iPod o iPhone ed è certificato dai loro sviluppatori conforme agli standard Apple. Apple non è responsable del funzionamento di quello accessorio, né della sua conformità alle regolamentiazioni di sicurezza. Si consideri che l'utilizzo di tali accessori con l'iPod o l'iPhone può interferire con il correto funzionamento dei sistemi di trasmissione sonozioni fili.

iPhone, iPod, iPod classic, iPod nano ed iPod touch sono marchi di fabbrica di Apple Inc. registrati in USA ed altri Paesi.

Made for

iPod iPhone
