| Tipo di prodotto | Preamplificatore stereo |
| Marca | Rotel |
| Modello | RC-03 |
| Dimensioni (L × A × P) | 435 × 72 × 328 mm (altezza frontale: 60 mm) |
| Peso | 4,3 kg |
| Alimentazione | 115 V / 60 Hz (USA) o 230 V / 50 Hz (Europa) - configurabile in fabbrica |
| Consumo massimo | 10 W |
| Distorsione armonica totale (20 Hz - 20 kHz) | ≤ 0,004 % |
| Risposta in frequenza (Phono MM) | 20 Hz - 20 kHz ± 0,5 dB |
| Risposta in frequenza (Livello linea) | 4 Hz - 100 kHz ± 0,3 dB |
| Sensibilità d'ingresso Phono (MM) | 1,2 mV / 68 kΩ |
| Sensibilità d'ingresso Livello linea | 150 mV / 24 kΩ |
| Sensibilità d'uscita / impedenza | 1 V / 100 Ω |
| Impedenza cuffia raccomandata | 8 – 2000 Ω |
| Rapporto segnale/rumore (Phono) | 70 dB (IHF A ponderato) |
| Rapporto segnale/rumore (Livello linea) | 95 dB (IHF A ponderato) |
| Ingressi | Phono/Linea (configurabile), CD, Tuner, Aux, Tape In (RCA) |
| Uscite | Preamp Out (2 coppie), Tape Out, Cuffia (jack 6,35 mm), IR Out, Trigger 12 V |
| Funzioni principali | Controllo volume, bilanciamento, selettore sorgente, monitor registrazione, mute, telecomando RR-AT92 |
| Manutenzione | Pulire con un panno asciutto o un aspirapolvere. Non utilizzare prodotti liquidi. |
| Sicurezza | Non aprire il coperchio (rischio di scossa elettrica). Scollegare prima di qualsiasi intervento. Tenere lontano da qualsiasi fonte di calore. Lasciare uno spazio di 10 cm intorno per la ventilazione. |
| Ricambi e riparabilità | Le modifiche interne (es. ponticelli Phono/Linea) devono essere eseguite da un tecnico qualificato. Contattare un rivenditore autorizzato Rotel. |
Domande frequenti - RC03 ROTEL
Domande degli utenti su RC03 ROTEL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ricevitore in formato PDF gratuitamente! Trova il tuo manuale RC03 - ROTEL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RC03 del marchio ROTEL.
MANUALE UTENTE RC03 ROTEL
Preamplificatore Stereo
Controllie Collegamenti
Jumper Ingresso Linea/Phono
Collegamenti Ingresso ed Uscita

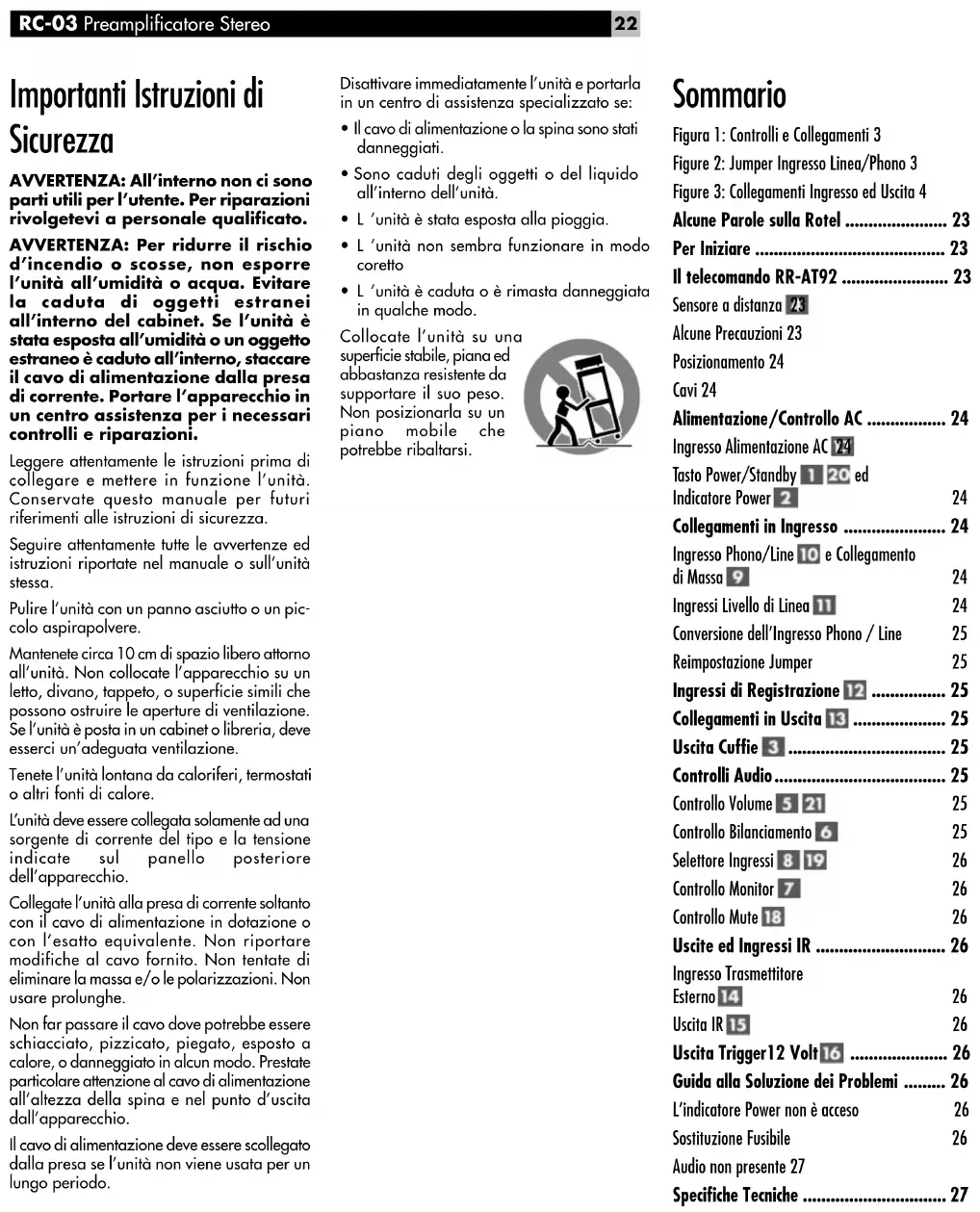

Important Istruzioni di Sicurezza
AVVERTENZA: All'interno non ci sono parti utili per l'utente. Per riparazioni rivolgetevi a personale qualificato.
AVVERTENZA: Per ridurre il rischio d'incendio o scosse, non esporre l'unità all'umidità o acqua. Evitare la caduta di oggetti estranei all'interno del cabinet. Se l'unità è stata esposta all'umidità o un oggetto estraneo è caduto all'interno, staccare il cavo di alimentazione dalla presa di corrente. Portare l'apparecchio in un centro assistenza per i necessari controlli e riparazioni.
Leggere attentamente le istruzioni prima di collegare e mettere in funzione l'unità. Conservate quello manuale per futuri riferimenti alle istruzioni di sicurezza.
Seguire attendamente tutte le avertenze ed istruzioni riportate nel manuale o sull'unita stessa.
Pulire l'unità con un panno asciutto o un piccolo aspirapolvere.
Mantenetecirca 10cm di spazio libero attorno all'unita.Non collocate l'apparecchio su un letto,divano,tappeto,o superficie simili che possono ostroire le aperture di ventilazione. Se I'unita e posta in un cabinet o libreria,deve esserci un'adeguata ventilazione.
Tenete l'unità lontana da coloriferi, termostati o altri fonti di calorie.
L'unità deve essere collegata solamente ad una sorgente di corrente del tipo e la tensione indicate sul pane llo posteriore dell'apparecchio.
Collegate l'unità alla presa di corrente soltanto con il cavo di alimentazione in dotazione o con l'esatto equivalente. Non riportare modifiche al cavo fornito. Non tentate di eliminare la massa e/o le polarizzazioni. Non usare prolonghe.
Non far passare il cavo dove potrebbe essere schiacciato, pizzicato,iegato, esposto a calore, o danneggiato in alcun modo. Prestate particolare attenzione al cavo di alimentazione all'altezza della spina e nel punto d'uscita dall'apparecchio.
Il cavo di alimentazione deve essere scollegato alla presa se l'unità non viene usata per un lungo periodo.
Disattivare immediamente l'unità e portarla in un centro di assistenza specializzato se:
- Il cavo di alimentazione o la spina sono stati danneggiati.
- Sono caduti degli oggetti o del liquido all'interno dell'unità.
L'unita è stata esposta alla pioggia. - L'unità non sembra funzionare in modulo coretto
L'unita è caduta o è rimasta danneggiata in quale modo.
Collocate l'unità su una superficie stabile, piana ed abbastanza resistente da supportare il suo peso. Non posizionarla su un piano mobile che potrebbe ribaltarsi.
Summario
Figura 1: Controllie Collegamenti 3
Figure 2: Jumper Ingresso Linea/Phono 3
Figure 3: Collegamenti Ingresso ed Uscita 4
Alcune Parole sulla Rotel 23
Per Iniziare 23
II telecomando RR-AT92 23
Sensore a distance 23
Alcune Precauzioni 23
Posizionamento 24
Cavi 24
Alimentazione/Controllo AC 24
Ingresso Alimentazione AC 24
Tasto Power/Standby 120 ed
Indicatore Power 2 24
Collegamenti in Ingresso 24
Ingresso Phono/Line 10 e Collegamento
di Massa 9 24
Ingressi Livello di Linea 24
Conversione dell'Ingresso Phono / Line 25
Reimpostazione Jumper 25
Ingressi di Registrazione 12 25
Collegamenti in Uscita 13 25
Uscita Cuffie 3 25
Controlli Audio 25
Controllo Volume 5 21 25
Controllo Bilanciamento 6 25
Selettore Ingressi 8 19 26
Controllo Monitor 26
Controllo Mute 18 26
Uscite ed Ingressi IR 26
Ingresso Trasmetlitore
Esterno 14 26
Uscita IR 15 26
Uscita Trigger 12 Volt 16 26
Guida alla Soluzione dei Problemi 26
L'indicatore Power non è acceso 26
Sostituzione Fusibile 26
Audio non presente 27
Specliche Tecniche 27
Alcune Parole sulla Rotel
Una famiglia la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obiettivo di offrirne prodotti eccezionaliagli audiofili ed amanti della musica ad un costing non elevato, è condiviso da tutti alla Rotel.
Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra o Germania, semiconduitori dal Giappone o Stati Uniti, nelle fabbriche della Rotel.
La reputazione della Rotel è stata guidagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti nel settore, che ascoltano la musica tutti i giorni. Il loro commenti confermano l'obiettivo della compagnia- la ricerca di un appearecchio che via musica, affidabile e conveniente
Tutti nei della Rotel vi ringraziamo per l'acquisto di quello prodotto e ci auguriamo che vi offrirà molte ore d'intrattenimento.
Per Iniziare
La ringraziamo per aver acquistato il Preamplificatore RC-03 Rotel. Inserito in unsystema audio d'alta qualità, sare per anni l'artefice dell'intrattenimento musicae.
Il RC-03 è un componente Completo di alte prestazioni. Tutti gli aspetti del design sono stati ottimizzati in modo da conservare la gamma dinamica e le sottili sfumature della vostra musica. Il RC-03 è dotato di uno stadio di alimentazione altamente regolato che contiene un trasformatore di potenza toroidale prodotto alla Rotel. Questo tipo di alimentazione a bassa impedenza ha una elevata riserva di corrente, che permette al RC-03 di riproduire andere i segnali audio più impegnotivi. Questo progettò è più costoso da produrre, ma è il migliorere per la musica.
Le schede a circuiti stampati (PCB) sono realizzati con Tracce Simmetriche di Circuito. Ci o rende possibile la perfetta sincerizzazione e la fedele riproduzione della musica. I circuiti del RC-03 usano resistori in pellicola di metallo e condensatori in polistirolo o in polipropilene nei più importanti percorsi del segnale. Tutti gli aspetti di questo design sono stati attentamente esaminati per una riproduzione musica più realistica.
Le funzioni principali del RC-03 sono facili da installare ed usare. Se avete un po' di esperienza con altri sistemi stereo, non dovreste averere nessuna perplexità. Collegate semplicitamente i componenti associati e divertitevi.
Il telecomando RR-AT92
Alcuni comandi possono essere dati sa dai controlli sul pane llo frontale, sua dal telecomando RR-AT92 in dotazione. Quando vengono descritte tali operazioni, verrà migliorato il numero di entrambi i controlli. Per esempio, potete regolare il volume alla manopola sul pane llo frontale 5 o dai tasti del telecomando 21.
Vedi la sezione "Ingressi ed Uscite IR" per ulteriori informazioni sulle modalità di allargare la capacité di controllo IR del vostro sistema.
NOTA: Rimuovere le batterie dal telecomando se non viene usato per un lungo periodo. Non lasciate le batterie usate nel telecomando. Le batterie consummate possono perdere sostanze chimiche corrosive che danneggiano l'unità.
NOTA: Il RR-AT92 può essere usato per controllare le funzioni base di alcuni degli altri componenti Rotel, inclusi i Sintonizzatori, Lettori CD e DVD. Per comandare un Sintonizzatore Rotel 1) Selezionare la funzione Tuner dal RR-AT92. 2) Premere "Power" e "1" (RT-02) o "2" (RT-940AX). 3) Premere il tasto per il funzionamento Tuner.
Per comandare un Lettre CD Rotel
Selezionare la funzione CD sul RR-AT92.
Per comandare un Lettre DVD Rotel
Selezionare la funzione AUX 1 sul RR-AT92.
Sensore a distance 4
Il sensore a distanza riceve i segnali IR dal telecomando. Non copire il sensore. Perché il telecomando funzioni in modo coretto quello sensore non deve essere ostruito. Il funzionamento del sensore a distanza vuo essere influenzatoanche se viene esposto ad una luce intensa, in modo particolare la luce solare. Alcuni tipi di luce, come il alogeno, che emettono una gran quantità di raggi infrarossi, possono interferire con il funzionamento coretto. Inoltre, il telecomando potrebbe non funzionare in modo coretto se le batterie del RR-AT92 sono consumate.
Alcune Precauzioni
Avvertenza: Per evitare danni potenziali al vostoistema, spegnere TUTTI i componenti quando collegate o scollegate i diffusori o altri componenti associati. Non riattivare i componenti del sistema finché non siete sicuri che tutte le connessioni sono corrette e sicuri. Prestate particolare attenzione ai cavi dei diffusori. Non devono esserci fili scoperti che potrebbero entrare in contatto con altri cavi diffusori, o con il chassis dell'amplificatore.
Vi preghiamo di leggere attendamente il presente manuale. Contiene informazioni sulla modalità di inclusione del RC-03 nel vostro sistema,或者其他 informazioni utili per ottenerile gli migliorari prestazioni sonore. Rivolgetevi al vostro rivenditore locale Rotel per agli ulteriorire richiesta, moi alla Rotel siamo felici di rispondere alle vastre domande ed ai nostri commenti.
Conservate il cartone del RC-03 e tutto il materiale d'imballaggio per utilizzi futuri. Il trasporto del RC-03 in imballi diversi dal materiale originale potrebbe causare seri danneggiamenti al vosto amplificatore.
Compilare ed inviare la card di registrazione della proprietà che si trovava insieme al RC-03. Inoltre, non dimenticate di conservare il scontrino originale. E' la prova migliorhe della data d'acquiretlo, che vi servirà nel caso si presenti la necessità di un intervento d'assistenza tecnica.
Posizionamento
Come tutti i componenti audio che gestiscono segnali a basso livello, il RC-03 più essere disturbato dal suo ambiente. Evitate dunque di posizionare il RC-03 sulla gli altri componenti, e di far passare i cavi di segnale vicino a quelli di corrente. Ciò impedirà l'apparizione di ronzio ed interferenze.
Come seguenza del suo funzionamento, il RC-03 emana calore. I dissipatori di calorie e le aperture di ventilazione sono state appositamente progettate per disperse che calore. Le aperture di ventilazione nel coperchio superiore devono essere aperte. Lasciate minimo 10cm di spazio libero attorno all'unità, ed assicurate un ragionevole flusso d'aria nella posizione d'installazione, in modo da prevenire il surriscaldamento dell'amplificatore.
Ricordatevi il peso dell' amplificatore quando scegliete la locatione per l'installazione. Assicuratevi che quel ripiano o cabinet è in grado di supportare l'apparechio. Noi vi raccomandiamo di installare il RC-03 in mobili progettati appositamente per contenerne componenti audio. Tali mobili sono realizzati in modo da ridurre o eliminare le vibrazioni che possono influenzare in maniera negativa la qualità sonora. Chiedete al mystro rivenditore autorizzato Rotel di consigiarvi sui mobili adatti per una corretta installatione dei componenti audio.
Cavi
Separate attentamente i cavi di alimentazione, quelli del segnale digitale ed i cavi del segnale audio normale del vosto modulo. Questa precauzione ridurà al minimo la possibilità che i cavi di segnale audio possano essere disturbati da ronzii o interferenza causate dai cavi di alimentazione o da quelli digitali. Utilizzate soltanto cavi di alta qualità. I cavi schermati impediscono ai rumori ed alle interferenze di deteriorare la qualità sonora del vosto modulo. Per qualsiasi domanda a tale riguardo, rivolgetevi al vosto rivenditore Rotel per consigli sulle scelte migliorari di cavi da usare nel vosto modulo.
Alimentazione/Controllo AC
Ingresso Alimentazione AC 17
Il RC-03 non assorbe alti livelli di corrente alla presa di corrente. Ad agli modo, se possibile, deve essere collegato direttamente ad una presa a muro polarizzata a 2 pin. Non usare prolonghe. E' possibile utilizzato una multi presa solamente se questa (e la presa a muro) cui po gestire la corrente richiesta dal RC-03 e dagli altri componenti collegati.
Il vosto RC-03 è stato configurato in fabbrica per la tensione di linea corretta per il paese dove lo avete acquistato (115 volt AC o 230 volt AC con una frequenza di linea di 50Hz o 60Hz ). La configurazione di linea AC è riportata su un adesivo posto sul pane llo posteriori.
NOTA: Nel caso dovreste portare il vostro amplificatore RC-03 in un altri paese, esiste la possibilità di riconfigurarlo per l'uso ad una tensione di linea diversa. Nontentate di realizzare da soli但这a conversione. L'apertura del RC-03 vi espone a tensioni pericolose. Consultate un technician qualificato oppure il dipartimento assistenza tecnica della Rotel per informazioni.
Se il RC-03 non viene usato per un lungo periodo, come per esempio durante un vostra vacanza di un mese, è consigliabile scollegare il vostro amplificatore (cosi come gli altri componenti audio e video) nella vostra manzanza.
Tasto Power/Standby 1 20 ed Indicatore Power 2
L'indicatore Power sobre il tasto Standby si accende agli volta che il RC-03 è collegato ad una presa AC attiva. Quando viene premuto il tasto Standby sul pane l frontale oppure il tasto Power sul telecomando, il RC-03 viene attenuato. Quando il RC-03 è accesso, l'indicatore Function ed il controllo Volume sono illuminati. Premendo nuovamente uno dei due tasti, il RC-03 entra in modalità standby e le spie Function e Volume si spengono.
Vedi la sezione "Uscita Trigger 12V" per ulteriori informazioni sulle modalità di accensione/spegnimento degli altri componenti del vostrosystema insieme al RC-03.
Collegamenti in Ingresso
[Vedi Figura 3.]
NOTA: Per prevenir il sorgere di forti suoni che ne voi ne i vostri diffusori apprezzeranno, assicuratevi che il sistema sua spento quando fate qualiasi connessione di segnale.
Ingresso Phono/Line 16 Collegamento di Massa 9
L'ingresso Phono/Line è stato impostato in fabbrica per funzionare come un ingresso fono. Se non userete l'ingresso fono, quello ingresso cui è essere convertivo in un ingresso livello di linea standard. Vedi la sezione "Conversione dell'ingresso Phono/Line" di quello manuale. Le segunti informazioni si riferiscono all'utilizzo dell'ingresso 10 come ingresso fono.
Collegate il cavo del giradischi negli appositi ingressi fono destro e sinistro. Se il giradischi dispon di un filo di "massa", collegatelo al terminale a vite 9 che si trova a sinistra degli ingressi Phono. Aiuterà a prevenire i ronzii ed i rumori.
Ingressi Livello di Linea 1
Gli ingressi CD, Tuner, ed Aux del RC-03 sono ingressi "livello di linea". Essi vengono usati per collegare componenti come ilettori CD, videoregistratori Stereo Hi Fi o NICAM, sintonizzatori,lettori Laser Disc oppure l'uscita analogica da un CD ROM.
I canali Sinistro e Destro sono contrassegnati e dovrebbero essere collegati ai canali corrispondenti del componente sorgente. I connettori Sinistri sono bianchi ed i connettori Destri sono rossi. Usate solamente cavi RCA di alta qualità per il collegamento dei componenti sorgente al RC-03. Rivolgetevi al vostro rivenditore autorizzato Rotel per utili consigli sui cavi.
Conversione dell'Ingresso Phono / Line
[Vedi Figura 2 per la posizione degli jumper di conversione.]
L'ingresso Phono/Line è configurato in fabbrica per il funzionamento come ingresso fono. Se non usate l'ingresso fono ed avete bisogno di un altre ingresso di livello di linea, quello ingresso può essere convertito in un ingresso livello di linea.
Per convertire quest' ingresso all'uso di livello di linea, sare necessario spostare quattro connettori "jumper" all'interno del RC-03 da una series di pin ad un'altra. Quest'operazione dovrebbe essere effettuata da un tecnico qualificato. Rivolgetevi al vosto rivenditore Rotel.
Reimpostazione Jumper
Prima di apririe il cabinet del RC-03 per resettare gli jumper, assicuratevi di scollegare il cavo di alimentazione alla presa di corrente. NON APRIRE IL CABINET DEL RC-03 PRIMA DI SCOLLEGARE IL CAVO DI ALIMENTAZIONE. NON RISPERTANDO QUESTA REGOLA POTRETE ESPORVI A TENSIONI PERICOLOSE.
Dopo aver scollegato il cavo di alimentazione, estrarre le viti che sostengono il coperchio del cabinet e rimuovete il coperchio. Localizzate i quattro blocchi dei pin jumper vicino all'ingresso Phono/Line contrassegnati SW1, SW2, SW3 e SW4. La posizione standard di fabbrica degli jumper è sui pin 2 e 3 di agli blocco. Per convertire l'ingresso Phono/Line del RC-03 in un ingresso di linea, spostate tutti i quattro jumper in modo da trovarsi sui pin 1 e 2 di agli blocco dei pin jumper. Riporre il coperchio sul cabinet. Non reinserite il cavo di alimentazione del RC-03 nella presa di corrente prima di aver riposto il coperchio dell'apparecchio.
Ingressi di Registrazione 12
[Vedi Figura 3.]
Le uscite e gli ingressi Tape possono essere collegate ad agli dispositivo di registrazione/ riproduzione che accetta ingressi analogici di livello di linea standarde segnali d'uscita. Generalmente, quello è un convenzionale videoregistratore.
Quando colgate un registraratore al RC-03, ricordate che le uscite del registraratore devono essere colgateagli ingressi tape del RC-03. Nella stessa maniera,le uscite tape del RC03 devono essere colgateagli ingressi del registraratore.Come nel caso di altre sorgenti, assicuratevi di collegare i canali Destro e Sinistro di agli dispositivo ai canali corrispondenti dei componenti associati. Utilizzato cavi di connessione di alta qualita per prevenire la perdita della qualità sonora.
NOTA: Le Uscite Tape non sono influenzate dal controlo Volume o Bilanciamento. Loro ricevono un segnale di livello fisso.
Collegamenti in Uscita 13
[Vedi Figura 3.]
Il RC-03 è dotato di connettori in uscita tipo RCA che sono compatibili con gli ingressi della maggior parte degli amplificatori. Usate cavi di alta qualità ed assicuratevi di collegare le uscite dei canali Destro e Sinistro del RC-03 ai canali correspondenti dell'amplificatore.
Il RC-03 è dotato di due series di uscite. La seconda series di uscite potrebbe essere utilizzata in una configurazione personalizzata del sistema per pilotare un secondo amplificatore di potenza, oppure di fornire un segnale ad un processore di segnale particolare.
NOTA: Le modifiche alle impostazioni del controlo Volume e Bilanciamento influiscono sul segnale delle Uscite Preamp.
Uscita Cuffie 3
L'uscita Cuffie vi permette di connettere le cuffie per una audizione privata. Questa uscita accetta connettori stereo standard (1 / 4^ ) . Se le vostre cuffie hanno un altri tipo di connettore, per esempio un mini connettore 1 / 8^ , avrete bisogno di un adattatore. Rivolgetevi al vincro rivenditore autorizzato Rotel per ottenere il connettore corretto. La connessione di una cuffia non toglie il segnale alle uscite. Le impostazioni per il Selettore Ingressi ed il Controllo Tape Monitor determinano l'identità della sorgente che viene ascoltata. Per ascoltare o monitorare il componente collegato all'ingresso Tape, mettere il Controllo Monitor nella posizione Tape. Per tutti gli altri ingressi, lasciate il Monitor Control nella posizione Source e selezionare la sorgente che desiderate ascoltare dal Selettore sul paneletto frontale o dal tasting corrispondente sul telecomando.
NOTA: In quanto la sensibilità delle cuffie e degli altri componenti più variate seriamente, ridurre sempre il volume prima di collegare o staccare le cuffie.
Controlli Audio
Controllo Volume 5 21
Girate la manopola in senso orario per aumentare il volume, o in senso antiorario per diminuire il volume. Oppure, usare i tasti del controlio volume sul telecomando. Premere il tasto per aumentare il volume, o il tasto per ridurre il volume.
Controllo Bilanciamento 6
Il Controllo Bilanciamento regola il bilanciamento sinistra/destra dell'uscita sonora. Normalmente, il controllo si dovrebbe lasciare nella posizione centrale. In alcune situazioni perso, specialmente quando la posizione principale d'ascolto non è perfettamente centrata tra i diffusori, potrebbe essere necessario regolare il controllo per ottenere il giusto bilanciamento. Girando il controllo in senso antiorario sposta il bilanciamento del suono verso sinistra. Girandolo inceve in senso orario, sposta il bilanciamento verso destra.
Selettore Ingressi 8 19
Il Selettore Ingegsci selezione la sorgente di segnale in ingresso. Girate il Selettore Ingressi verso la sorgente che intenzionate ascoltare. Oppure, premere il tasto sorgente corrispondente sul telecomando.
Il segnale selezionato dal Selettore Ingressi è quello che sentirete per tutto il tempo che il Monitor control è posto nella posizione Sorgente. (vedi la sezione successiva). Il segnale selezionato dal Selettore Ingressi è inviatoanche alle Uscite Tape.
Controllo Monitor 7
Quando il Controllo Monitor è impostato nella posizione Sorgente, il segnale che sentite, è che è inviato alle Uscite, è quello selezionato dal Selettore Ingressi. Per ascoltare il segnale proveniente da un registratore collegatoagli Ingressi Tape, mettere il Monitor Control nella posizione Tape. Quando il Controllo Monitor si trovava nella posizione Tape,anche il segnale dall'Ingresso Tape va alle Uscite.
Il segnale che va all'Uscita Tape è selezionato sempre dal Selettore Ingressi. Quando state registrando con una unità che ha energia di monitoraggio, potrete ascoltare l'audio appena registrato impostando il Controllo Monitor nella posizione Tape.
Controllo Mute 18
Solamente sul telecomando.
Per interrompere temporaneamente l'audio delsystema, premere il tasto Mute sul telecomandoRR-AT92. Il LED del Controllo volumelampeggia quando la funzione mute è attivaPremere nuovamente il tasto per ritornare allivello precedente del volume.
Uscite ed Ingressi IR
Ingresso Trasmettitore Esterno 14
Questo mini jack da 3,5 mm (contrassegnato EXT REM IN) riceve comandi da un transmettitore a raggi infrarossi di standard industriale (Xantech, ecc.), collocato nella stanza principale d'ascolto. Questa funzione è utile quando l'apparecchio è installato in un cabinet ed il sensore sul pane l'frontale viene bloccato. Consultate il vosto rivenditore autorizzato Rotel per informazioni sui trasmettitori esterni e la configurazione corretta dei conduttori del jack adatto al ricettacolo mini jack.
NOTA: I segnali IR dal jack EXTERNAL REMOTE IN possono essere gestiti da componenti sorgente che utilizzano trasmettitori esterni IR o da collegamenti dagli jack IR OUT.
Uscita IR 15
Il jack IR OUT invia segnali infrarossi (IR) ricevuti dal jack EXTERNAL REM IN verso un trasmettatore a infrarossi, lettori CD, registratori a cassette o sintonizzatori Rotel, con un connettore IR compatibile sul panello posteriore. Questo vi permette di usare le funzioni di controllo IR per comandare gli altri componenti quando i sensori IR di quosti sono bloccati o ostruiti dall'installazione in un cabinet.
Rivolgetevi al vostro rivenditore autorizzato Rotel per ulteriori informazioni sui sistemi ripetitori IR.
NOTA: Il jack EXT REM IN collocato vicino al jack IR OUTPUT si usa con un sensore esterno IR che duplicates il sensore IR sul panezzo frontale.
Uscita Trigger12 Volt 16
Alcuni componenti audio possono essere attivati automaticamente se ricevono un segnale di accensione a 12V. Le Uscite Trigger 12V del RC-03 provedono per il segnale richiesto. Collegate i componenti compatibili al RC-03 con un cavo convenzione a mini connettore da 3,5mm. Quando il RC-03 e in modalità Standby, il segnale trigger è interrogato facendo si che i componenti connessi vengono disattivi.
Guida alla Soluzione dei Problemi
La maggior parte delle difficultità nei sistemi audio sono risultato di collegamenti non corretti, o di impostazioni di controllo inappropriate. Se ris contrate dei problemi, isolate l'area difettosa, controllate le impostazioni, determinate la causa del difetto e riportate le modifiche necessarie. Se non riuscite ad ottenere nessun suono dal RC-03, fate riferimento alleindicazioni per le seguenti condizioni:
L'indicatore Power non è acceso
L'indicatore Power dovrebbe essere acceso agli volte che il RC-03 viene collegato ad una presa di corrente a muro. Se l'indicatore non si illumina, controllate la presa di corrente con un dispositivo elettrico adatto. assicuratevi che la presa non sia controllata da un interrottore che potrebbe essere spento.
Sostituzione Fusibile
Se un'alto dispositivo elettrico funziona quando viene inserto nella presa a muro, ma I'Indicatore Power del RC-03 non si accende quando viene collegato alla stessa presa, cui indica che il fusabile interno potrebbe essersi bruciato. Se credete possibile che questa sua la causa, contattate il vostro rivenditore autorizzato Rotel per la sostituzione del fusabile.
Audio non presente
Controllate la sorgente di segnale per stabilire se funziona correttamente. Assicuratve che i cavi alla sorgente di segnale al RC-03 siano collegati correttamente. Verificate che il Controllo Funzione ed il Monitor Control siano impostati impostati in maniera corretta. Controllate i cavi tra il RC-03 ed il amplificatore di potenza. Controllate che l'amplificatore di potenza sa collegato alla presa di corrente ed ai diffusori. Se l'amplificatore di potenza dispone di controlli del livello, controllate se sono stati impostati correttamente.
Specifiche Tecniche
Distorsione Armonica Totale (20 Hz-20 kHz) < 0.004%
Distorsione Intermodulazione (60 Hz:7 kHz, 4:1) < 0.004% all'uscita 1V
Risposta in Frenenza
Ingresso Phono (MM) 20Hz-20kHz, ±0.5dB
Ingressi Livello di Linea 4Hz-100kHz, ±3dB
Sensibilità/Impedenza Ingresso
Ingresso Phono (MM) 1.2mV / 68 kOhms
Ingressi Livello di Linea 150 mV / 24 kOhms
Sovvracarica Ingresso
Ingresso Phono (MM) 160mV
Ingressi Livello di Linea 5V
Livello Uscita / Impedenza 1 V/ 100 Ohms
Impedenza Utile Cuffie 8 - 2,000 Ohms
Rapporto Segnale/Rumore (IHF "A")
Ingresso Phono (MM) 70 dB
Ingressi Livello di Linea 100dB
Alimentazione
Versione USA 115 Volt, 60 Hz
Versione Europa 230 Volt, 50 Hz
Consumo 10 Watt
Dimensioni (L x A x P) 435 x 72 x 328 mm
Altezza Panello Frontale 60mm
Peso (netto) 4.3 kg, 9.5 lbs.
Tutte le caratteristiche sono corrette al momento della stampa.
Rotel si riserva il diritto di apportare modifiche sanza preavviso.
