RC03 - Empfänger ROTEL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts RC03 ROTEL als PDF.
| Produkttyp | Stereo-Vorverstärker |
| Marke | Rotel |
| Modell | RC-03 |
| Abmessungen (B × H × T) | 435 × 72 × 328 mm (Frontplattenhöhe: 60 mm) |
| Gewicht | 4,3 kg |
| Stromversorgung | 115 V / 60 Hz (USA) oder 230 V / 50 Hz (Europa) - werksseitig einstellbar |
| Maximale Leistungsaufnahme | 10 W |
| Gesamtklirrfaktor (20 Hz - 20 kHz) | ≤ 0,004 % |
| Frequenzgang (Phono MM) | 20 Hz - 20 kHz ± 0,5 dB |
| Frequenzgang (Line-Pegel) | 4 Hz - 100 kHz ± 0,3 dB |
| Empfindlichkeit Phono (MM) | 1,2 mV / 68 kΩ |
| Empfindlichkeit Line-Pegel | 150 mV / 24 kΩ |
| Ausgangsspannung / Impedanz | 1 V / 100 Ω |
| Empfohlene Kopfhörerimpedanz | 8 – 2000 Ω |
| Signal-Rausch-Abstand (Phono) | 70 dB (IHF A-bewertet) |
| Signal-Rausch-Abstand (Line-Pegel) | 95 dB (IHF A-bewertet) |
| Eingänge | Phono/Line (konfigurierbar), CD, Tuner, Aux, Tape In (Cinch) |
| Ausgänge | Preamp-Ausgang (2 Paare), Tape Out, Kopfhörer (6,35 mm Klinke), IR Out, 12-V-Trigger |
| Hauptfunktionen | Lautstärkeregelung, Balance, Quellenwahl, Aufnahmemonitor, Stummschaltung, Fernbedienung RR-AT92 |
| Pflege | Reinigung mit einem trockenen Tuch oder Staubsauger. Keine Flüssigkeiten verwenden. |
| Sicherheit | Das Gehäuse nicht öffnen (Stromschlaggefahr). Vor Eingriffen vom Netz trennen. Von Wärmequellen fernhalten. Rundherum 10 cm Freiraum für Belüftung lassen. |
| Ersatzteile und Reparierbarkeit | Interne Modifikationen (z.B. Phono/Line-Jumper) müssen von einem qualifizierten Techniker durchgeführt werden. Wenden Sie sich an einen autorisierten Rotel-Händler. |
Häufig gestellte Fragen - RC03 ROTEL
Benutzerfragen zu RC03 ROTEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch RC03 - ROTEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RC03 von der Marke ROTEL.
BEDIENUNGSANLEITUNG RC03 ROTEL
Stereo-Vorversteller
Bedienelemente und Anschlüsse
Ein- und Ausgangsanschlüsse

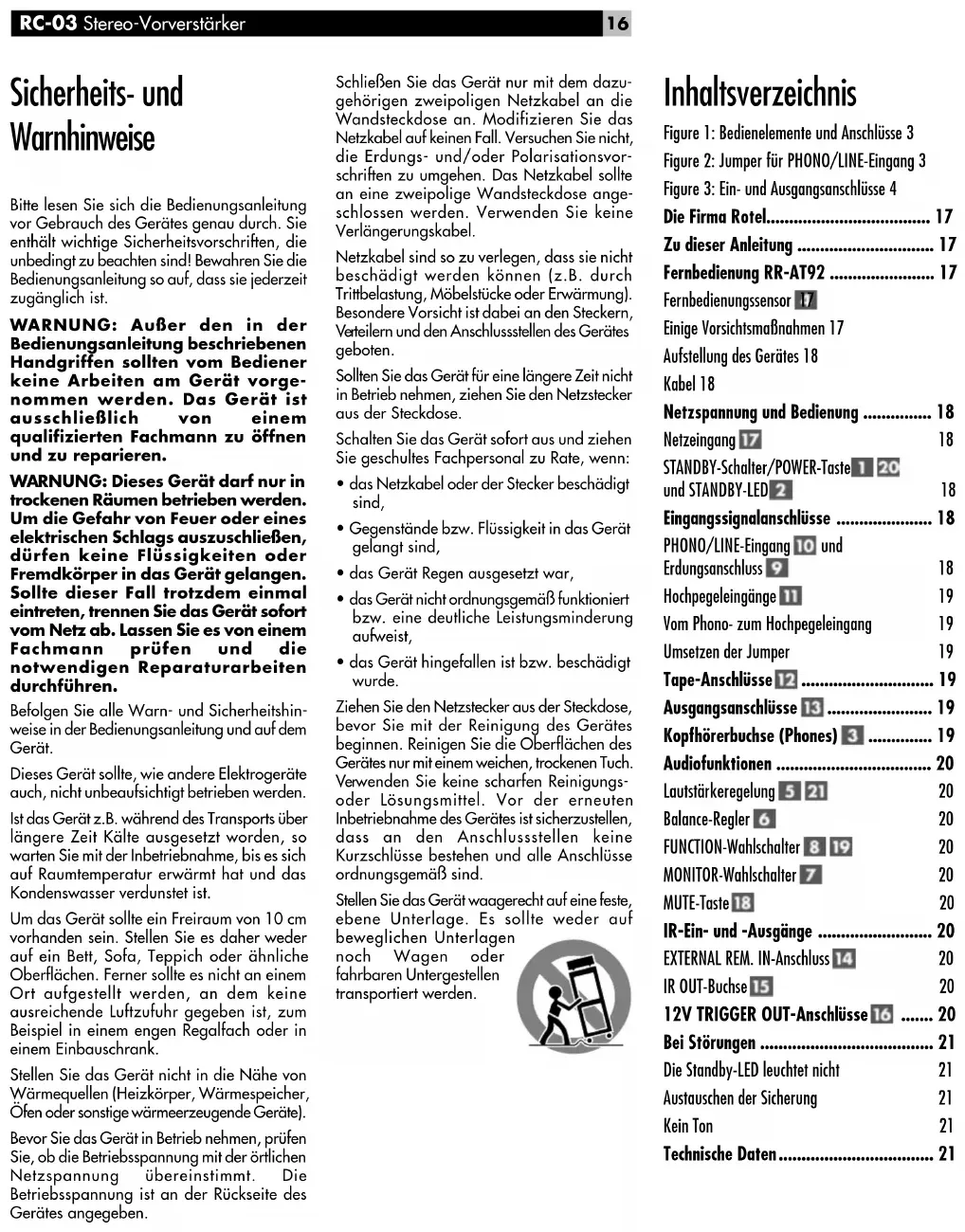

Sicherheits- und Warnhinweise
Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.
WARNING: Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollenn vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.
WARNING: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschlieben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prufen und die notwendigen Reparaturarbeiten durchführten.
Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.
Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.
Ist das Gerät z.B. während des Transports über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.
Um das Gerät solle ein Freiraum von 10 cm vorhanden sein. Stellen Sie es davon weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollte es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzuführ gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschronk.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkorper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).
Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.
Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angegeschlossen werden. Verwenden Sie keine Verlängerungskabel.
Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärnung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.
Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.
Schalten Sie das Gerätsofar aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:
das Netzkabel oder der Stecker beschädigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gehalgt sind,
das Gerat Regen ausgesetzt war,
- das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerat hingefallen ist bzw. beschädigt wurde.
Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungssoder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.
Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen
nochWagen oder fahrbaren Untergestellen transportiert werden.
Inhaltsverzeichnis
Figure 1: Bedienelemente und Anschlüsse 3
Figure 2: Jumper fur PHONO/LINE-Eingang 3
Figure 3: Ein- und Ausgangsanschlüsse 4
Die Firma Rotel. 17
Zu dieser Anleitung 17
Fernbedienung RR-AT92 17
Fernbedienungssensor 17
Einige Vorsichtsmaßnahmen 17
Aufstellung des Gerätes 18
Kabel 18
Netzspannung und Bedienung 18
Netzeingang 18
STANDBY-Schalter/POWER-Taste 1 20
und STANDBY-LED 2 18
Eingangssignalanschlüsse 18
PHONO/LINE-Eingang 10 und
Erdungsanschluss 18
Hochgeleingeingange 19
Vom Phono- zum Hochpegeleingang 19
Umsetzen der Jumper 19
Tape-Anschluse 12 19
Ausgangsanschlüsse 13 19
Kopfhorerbuchse (Phones) 3 19
Audiofunktionen 20
Lautstärkeregelung 5 21 20
Balance-Regler 6 20
FUNCTION-Wahlschalter 8 19 20
MONITOR-Wahlschalter 20
MUTE-Taste 18 20
IR-Ein- und -Ausgänge 20
EXTERNAL REM. IN-Anschluss 14 20
IR OUT-Buchse 15 20
12V TRIGGER OUT-Anschlisse 16 ....... 20
Bei Störungen 21
Die Standby-LED leuchtet nicht 21
Austauschen der Sicherung 21
Kein Ton 21
Technische Daten 21
Die Firma Rotel
Die Firma Rotel wurde vor 40 Jahren von einer Famile gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellungen verfolgt wird.
Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges Gerät an und optimieren es klanglich, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.
Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.
Zudieser Anleitung
Wir danken Ohnen, dass Sie sich für den Rotel-Stereo-Vorversteller RC-03 entschieden haben. Diese Gerät kann optimal in jeder qualitativ hochwertigen Audio-System eingesetzt werden.
Der RC-03 überzeugt durch hochste Wiedergabequalität und ist mit einer Reihe von Ausstattungsmerkmalen ausgestellt. Alle Designaspekte sind darauf ausgelegt, den kompletten Dynamikbereich und feinste Nuancen ihrer Musik wiederzugeben. Der RC-03 überzeugt mit einem leistungsstarken Netzeil mit bei Rotel selbst gefertigtem Ringkerntransformator. Dieses niederohmige Netzeil hat extreme Leistungsreserven, die es dem Vorsterkter erfolgt, die anspruchsvollsten Musiksignale zu reproduzieren. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe profitiert jederhowdavon.
Die Signalwege des RC-03 sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanalen zu verhindern. In die Platine sind Metallfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren integriert, durch die die Signale klangtreuer übertragen werden. Alle Aspekte dieser Konstruktion dienen nur dem Ziel der originalgetreu Wiedergabe von Musik.
Der RC-03 ist einfach zu installieren und zu bedieten. Sollten Sie bereits Erfahrung mit der Installation anderer Stereo-Systeme haben, dürften keinerlei Probleme aufreten. Schlieben Sie einfach die gewündsten Geräte an (siehe Anschlussdiagramm am Anfang dieser Bedienungsanleitung).
Fernbedienung RR-AT92
Die meisten Funktionen konnen über die Bedienelemente und die beiliegende Fernbedienung RR-AT92 gesteuert werden. In thisem Fall wird die jeweilige Funktion mit zwei Zahlen gekennzeichnet. Beispiel: Sie konnen die Lautstärke über den Lautstärkeregler an der Gerätefront 5 und die VOLUME-Tasten 21 auf der Fernbedienung einstellen.
Detaillerte Informationen zu den IR-Features des RC-03 erhalten Sie später im Abschnitt "IR-Ein- und -Ausgabe".
HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung, wenn diese über einen längeren Zeitraum nicht benutzt wird. Lassen Sie keine verbrauchten Batterien in der Fernbedienung, da diese auslaufen und die atzenden Chemikalien die Fernbedienung beschädigten.
HINWEIS: Die RR-AT92 kann zur Fernsteuerung der Grundfunktionen bestimmter anderer Rotel-Geräte, wie Tuner, CD- und DVD-Player, verwendet werden.
So Funktioniert es bei einem Rotel-Tuner -
1) Drücken Sie die TUNER-Taste auf der RR-AT92.
2) Drücken Sie die POWER-Taste und „1" (RT-02) oder „2" (RT-940AX).
3) Drücken Sie die Taste für den Tunerbetrieb.
So Funktioniert es bei einem Rotel-CD-Player -
Drücken Sie die CD-Taste auf der RR-AT92. So Funktioniert es bei einem RotelDVD-Player -
Drucken Sie die AUX1-Taste auf der RR-AT92.
Fernbedienungssensor 4
Der Fernbedienungssensor empfängt die Infrarotsigne der Fernbedienung. Verdecken Sie den Sensor während des Betriebs nicht, da die Fernbedienung dann nicht zuverlüssig Funktionieren kann. Ferner kann ihre Funktion durch helles Licht, insbesondere Sonnenlicht, oder bestimmte Beleuchtungstypen mit einem Infrarotanteil (z.B. Halogenleuchten) sowie verbrauchte Batterien beeinträchtigt werden.
Einige Vorsichtsmaßnahmen
ACHTUNG: Um möglich Beschädigungen an Ihr System zu vermeiden, schalten Sie ALLE zu Ihr System gehörenden Geräte ab, bevor Sie die Lautspricher oder andere Geräte anschließen oder abtrennen. Schalten Sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt wurden. Achten Sie damit besonders auf die Lautspracherkabel und daraufuf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drahte oder des Verstärkergehauses ausgeschlossen ist.
Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme genau durch. Nebengrundsatzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.
Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RC-03 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vorverträkers in einer anderen als der Originalverpackung kann zu erhoblichen Beschädigungen des Gerätes führen.
Schicken Sie die dem Vorveränderer beiliegende Garantienforderungskarte ausgefüllt an den Rotel-Distributor in ihrem Land. Bewohren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchnehmen.
Aufstellung des Gerätes
Wie bei vielen anderen Audio-Komponenten, kann die Signalqualität des RC-03 durch seine Umgebung beeinträchtigt werden. Stellen Sie den RC-03 nicht auf eine Endstufe. So verhindern Sie Brummen oder Rauschen. Wir empfehlen,ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass Erschüttungen gedämpft bzw. unterrückt werden, die zu einer Verschlechterung der Klangqualität führen können.
Der RC-03 erwartt sich während des Betriebs.
These Wärme kann unter normalen Bedingungen über die Kührippen und Ventilationsöffnungen problemlos abgeführt werden. Jedoch ist das Gerät an einem Ort aufzustellen, an dem eine ausreichende Luftzirkulation gewährleistet ist. Beachten Sie dies beim Einbau in einen Schrank. Die Ventilationsöffnungen an der Oberseite)dürfen nicht verdeckt werden. Um das Gehäuse soll ein Freiraum von 10 cm gewährleistet sein.
Berücksichtigen Sie beim Aufbau das Gewicht der Endstufe. Stellen Sie safer, dass das Regal oder der Schrank das Gewicht des RC03/TRagen kann. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhandler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audio-Komponenten beraten.
Kabel
Achten Sieitte darauf, dass Netz-, Digitalund die normalen Audio-Signalkabel seperatverlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabeldie Signale der Analogkabel storen.Wirempfehlen, hochwertige geschirmte Kabel zuverwenden.Lassen Sie sich diesbezüglich vonHhem autorisierten Rotel-Fachhandler beraten.
Netzspannung und Bedienung
Netzeingang 17
Verbinden Sie das beiliegende Netzkabel mit dem Netzeingang an der Geräterückseite. Schließen Sie den Netzstecker erst an, wenn alle Audio-Ein- und Ausgangsanschluss hergestellt worden sind.
Der RC-03 sollte direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommengen für den RC-03 sowie die anderen an sie angeschlossenen Komponenten liefern kann.
Ihr RC-03 wird von Rotel so eingestellt, dass er der in Ihr dem Land üblichen Wechselspannung (Europa: 230 Volt, 50 Hz, USA: 115 Volt, 60 Hz) entspricht. Die Einstellung ist an der Geräuterückseite angegeben.
HINWEIS: Sollten Sie mit ihrer RC-03 in ein anderes Land umziehen, kann die Einstellung des Gerätes geändert werden, so dass es mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.
Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längerere Zeit nicht zu Hause, sollen den Sie ihren Vorveränder (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.
STANDBY-Schalter/POWER-Taste 1 2d STANDBY-LED 2
Die STANDBY-LED leuchtet, wenn das Gerät an eine stromfuhrende Steckdose angeschlossen ist. Mit Drücken des STANDBY-Schalters an der Gerätefront oder der POWER-Taste auf der Fernbedienung schalten Sie den RC-03 ein. Bei eingeschalteten Gerät leuchten die LEDs am FUNCTION-Wahlschalter und am Lautstärkeregler. Mit nochmalig Drücken des STANDBY-Schalters oder der POWER-Taste schalten der RC-03 in den Standby-Modus, die LEDs am FUNCTION-Wahlschalter und am Lautstärkeregler erlischen.
Weitere Informationen zu Mochigkeiten, andere Komponenten in Ihr System ein- und abzuschalten,finden Sie im Abschnitt 12-V- TRIGGER-Anschluse".
Eingangssignalanschluss
[Siehe Abbildung 3]
HINWEIS: Um laute Gerausche aus den Laufsprechern zu vermeiden, stellen Sie richer, dass das System abgeschaltet ist, wenn Sie die Signalverbindungen herstellen.
PHONO/LINE-Eingang und Erdungsanschluss 9
Die Jumper für den PHONO/LINE-Eingang werden im Werk so gesetzt, dass dieser Eingang bei Auslieferung als Phonoeingang genutzt werden kann. Benötigen Sie keinen Phonoeingang, können die entsprechenden Jumper im Gehäuse so umgesetzt werden, dass aus dem Phono- ein Standard-Hochgeleingang wird. Siehe Abschnitt „Vom Phono- zum Hochgeleingang" in dieser Bedienungsanleitung. Die folgenden Informationen sind nützlich, wenn Sie den PHONO/LINE-Eingang als Phonoeingang nutzen.
Verbinden Sie das vom PlattenspielerCOMMende Kabel jeweils mit dem linken und dem rechten Phonoeingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie dieses Kabel mit der Klemme 9 links neben den Phonoeingangen. Das hilft damit, Brummen und Rauschen zu vermeiden.
Hochgeleingänge
Bei den mit CD, Tuner und Aux gekennzeichnen Eingangen des RC-03 handelt es sich um Hochpegeleinge. These dieren zum Anschluss von Geräten wie CD-Player, HiFi- oder NICAM-Stereo-Video-Cassettenrecordern, Tunern, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerkes.
Die linken und rechten Kanäle sind farbig gekennzeichnet. Die linken Cinch-Buchsen weiß, die rechten Cinch-Buchsen rot. Sie sind an die entsprechenden Kanäle der Quellkomponenten anzuschreiben. Wirempfehlen Ihnen, zum Anschluss der Eingangsquellen an den RC-03 hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich thisbezüglich von Ihrem autorisierten Rotel-Fachhandler beraten.
Vom Phono- zum Hochpegeleingang
[Die Position der Jumper können Sie Abbildung 2 entnahmen.]
Die Jumper werden im Werk so gesetzt, dass der PHONO/LINE-Eingang zum Anschluss eines Plattenspielers genutzt werden kann. Benötigen Sie jedoch einen weiteren Hochpegel- anstelle eines Phonoeingangs, so müssen im Gehäuse vier Jumper umgesetzt werden. Diese Arbeit soll ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Fragen Sie ihren autorisierten Rotel-Fachhandler.
Umsetzen der Jumper
Bevor Sie das Gehäuse des RC-03 zum Umsetzen der Jumper öffnen,ziehen Sie zunachst den Netzstecker aus der Steckdose.VORHER DARF DER GEHAUSEDECKEL AUF GAR KEINEN FALL ABGENOMMEN WERDEN,DA SIE SICH SONST GEFAHRLICHEN SPANNUNGEN AUSSETZEN.
Nach Ziehen des Netzsteckers entfernen Sie die Schrauben, mit denen der Gehäusedeckel befestigt ist. Heben Sie den Gehäusedeckel ab. Suchen Sie die vier mit SW1, SW2, SW3 und SW4 gekennzeichneten Pinblöcke in der Höhe des PHONO/LINE-Eingangs. Im Werk werden die Jumper auf die Pin-Positionen 2 und 3 (für Phono) gesetzt. Mochten Sie den Phono- zu einem Hochpegeleingang machen, setzen Sie alle vier Jumper in die Pin-Positionen 1 und 2. Setzen Sie den Deckel wieder auf das Gehäuse. Schließen Sie das Gerät erst wieder an das Netz an, wenn der Gehäusedeckel befestigt ist.
Tape-Anschlüsse 12
[Siehe Abbildung 3]
Die mit TAPE gekennzeichneten Ein- und Ausgänge können an jedem beliebige Aufnahme- und Wiedergabegerät angeschlossen werden, das analoge Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird die ein herkömmlicher Cassettenrecorder sein.
Denken Sie beim Anschluss eines Recorders an den RC-03 daran, dass die Ausgänge des Recorders mit den Tape-Eingängen des RC-03 verbunden werden müssen. Dementsprechend müssen die Tape-Ausgangene des RC-03 an die Eingänge des Recorders angeschlossen werden. Stellen Sie, wie bei den anderen Quellen auch, sicher, dass die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie qualitativ hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.
HINWEIS: Die Tape-Ausgabe bleiben von Änderungen in der Einstellung des Lautstärke- und des Balance-Reglers unbeeinflusst. Sie erhalten ein Signal mit einem festen Pegel.
Ausgangsanschlüsse 13
[Siehe Abbildung 3]
An der Rückseite des RC-03 befinden sich Cinch-Ausgange, wie sie an jedem hochwertigen Audiogerät zu finden sind. Verwenden Sie hochwertige Kabel und verbinden Sie die Ausgange des linken und rechten Kanals am RC-03 mit den entsprechenden Kanalen an der Endstufe.
Der RC-03 verfügt über ein zweites Paar Cinch-Buchsen. Dieses Buchsenpaar dient in speziellen Systemkonfigurationen zum Anschluss einer zweiten Endstufe bzw. zur Signalübertragung an einen Signalprozessor.
HINWEIS: Änderungen in der Einstellung des Laufstärke- und des Balance-Reglers beeinflussen das Signal der Vorsterkerausgänge.
Kopflörerbuchse (Phones) 3
An die Kopflörerbuchse (PHONES) kann ein Standard-Stereo-Kopflörerstecker angeschlossen werden. Sollte der Stecker ihres Kopflörs nicht passen, fragen Sie ihren autorisierten Rotel-Fachhandlcer nach einem geeigneten Adapter. Bei Verwendung von Kopflörn liegen an den Ausgängen weiterhin Signale an. Die Einstellung des FUNCTION- und des MONITOR-Wahlschalters entscheidet darüber, welche Quelle Sie horen. Mocht den Sie sich die an die Tape-Eingänge angeschlossene Quelle anhören oder eine Aufnahme überwachen, setzen Sie den MONITOR-Wahlschalter in die TAPE-Position. Bei allen anderen Quellen halten Sie den MONITOR-Wahlschalter in der SOURCE-Position und wahlen die gewünschte Quelle über den FUNCTION-Wahlschalter an der Gerätefront oder die entsprechende Taste auf der Fernbedienung aus.
HINWEIS: Da die Empfindlichkeit von Kopfhorern und anderen Komponenten sehr verschieten sein kann, reduzieren Sie stets erst den Lautstärkepegel, bevor Sie den Kopfhorerstecker anschließen bzw. herausziehen.
Audiofunktionen
Lautstärkeregelung 5 21
Durch Drehen des Lautstärkereglers in der Gerätefront wird die Lautstärke auf beiden Kanälen gleichzeitig verändert. Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren. Sie konnen dazu auch die VOLUME-Tasten 21 auf der Fernbedienung benutzen. Drücken Sie auf die obere Taste, um die Lautstärke zu erhöhen. Mit Drücken der unteren Taste verringern Sie die Lautstärke.
Balance-Regler 6
Mit dem Balance-Regler wird das Lautstärkeverhältnis zwischen linkem und rechten Kanal eingestellt. Durch Rechtsdrehung these Reglers wird die Lautstärke des rechten Lautsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.
FUNCTION-Wahlschafter 8 19
Über den Function-Wahlschalter konnen Sie eine Eingangssignalquelle auswahlen. Setzen Sie den Wahlschalter an der Gerätefront auf die Quelle, die Sie horen möten, oder drücken Sie die entsprechende Taste 19 auf der RR-AT92.
Solange sich der MONITOR-Wahlschalter in der SOURCE-Position befindet, horen Sie die über den FUNCTION-Wahlschalter eingestellte Quelle (siehe Abschnitt „MONITOR-Wahlschalter" unter). Das Signal der ausgewählten Quelle wird auch zu den TapeAusgangen geleitet.
MONITOR-Wahlschalter 7
Befindet sich der Monitor-Wahlschalter in der SOURCE-Position, wird das Signal, das Sie horen und das zu den Ausgängen geleitet wird, über den FUNCTION-Wahlschalter ausgewählt. Setzen Sie den Monitor-Wahlschalter in der TAPE-Position, ist das Signal des an die Tape-Eingänge angeschlossenen Cassettenrecorders zu horen. Dieses Signal steht dann auch an den Ausgängen zur Verfügung.
Das zum Tape-Ausgang gesendete Signal wird stets über den FUNCTION-Wahlschalter ausgewählt. Besitzt das angeschlossene Aufnahmegerät eine Mithörfungkton, konnen Sie sich das gerade Aufgenommene anhören, wenn Sie den MONITOR-Wahlschalter in die TAPE-Position setzen.
MUTE-Taste 18
Nur auf der Fernbedienung
Über die Mute-Taste auf der Fernbedienung RR-AT92 ist es möglich, den Ton abzuschalten. Bei aktivierter Mute-Funktion blinkt die LED am Lautstärkeregler. Durch erneutes Drücken der MUTE-Taste horen Sie den Ton in der zuvor eingestellten Lautstärke.
IR-Ein- und -Ausgabe
EXTERNAL REM. IN-Anschluss 14
These mit EXT REM IN gekennzeichnete 3,5-mm-Anschlussbuchse kann über ein Kabel mit 3,5-mm-Klinkensteckern mit einem Video-Link-Infrarotempfänger von Xantech (konnen Sie optional bei Systeminstallateuren erwerben) verbunden werden. These Feature ist sehr hilfreich, wenn das Gerät in einen Schrank eingebaut und der Infrarotsensor verdeckt ist. Lassen Sie sich diesbezüglich von Ihrem autorisierten Fachhandler beraten.
IR OUT-Buchse 15
Die IR OUT-Buchse sendet von der EXTERNAL REM IN-Buchse empfangene Infrarotsignale zu einem Infrarotsender oder zu Rotel-CD-Player, Cassettenrecordern oder Tunern mit einem entsprechenden IR-Anschluss an der Geräterückseite.
Dieser Ausgang ermittelte, Infrarotsignale von einer Fernbedienung zu übertragen, wenn die Sensoren an den Quellen durch den Einbau in einen Schrank verdeckt sind. Weitere Informationen zu Infrarotsenden und -empfängern kann ihren ihr autorisierter Rotel-Fachhändler geben.
HINWEIS: Die links neben der IR OUT-Buchse liegende EXT REM IN-Buchse ist für den Anschluss eines externen Infrarot-empfängers gedacht, der thiselbe Funktion wie der Infrarotsensor an der Gerätefront hat.
12V TRIGGER OUT-Anschlüsse 16
Einige Audio-Komponenten konnen über ein 12-V-Signal automatisch eingeschaltet werden. Die 12V TRIGGER OUT-Ausgänge stellen das erforderliche Signal zur Verfügung. Schlieben Sie die entsprechenden Geräte über ein Kabel mit 3,5-mm-Steckern an. Befindet sich der RC03 im Standby-Modus, so liegt kein Triggersignal an den Ausgängen. Die angeschlossenen Geräte schalten sich ab.
Bei Störungen
Tritt eine scheinbare Fehlfunktion auf, sollenn zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme berufen auf Einstellungsfehlern oder fehlerhaften Anschlüssen. Sollten Störungen auftreten, Grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung herauszufinden. Prüfen Sie die Einstellung der Regler und behmen Sie gegebenenfalls die erforderlichen Änderungen vor. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.
Die Standby-LED leuchtet nicht
Bei ordnungsgemäßem Betrieb beginn't die STANDBY-LED zu leuchten, wenn der RC-03 an eine stromführunge Wandsteckdose angeschlossen wird. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschelt worden ist.
Austauschen der Sicherung
Funktioniert ein andere elektrisches Gerät an einer Steckdose, während die STANDBY-LED des RC-03 nicht leuchtet, wenn der Vorversteller an diese Steckdose angeschlossen wird, so kann dies ein Hinweis darauf auf sein, dass die Grobsicherung im Gehäuse durchgebranst ist. Ziehen Sie den Netzstecker und halten Sie die Sicherung von ihren autorisierten Rotel-Fachhandler auswechseln.
Kein Ton
Prufen Sie, ob die Signalquelle einwandfrei Funktioniert. Vergewissern Sie sich, ob die Kabel von der Signalquelle zu den Eingangen des RC-03 ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der FUNCTION- und der MONITOR-Wahlschalter richtig eingestellt sind. Prufen Sie alle Verbindungskabel zwischen dem RC-03 und der Endstufe sowie zwischen der Endstufe und den Laufsprechem. Verfügt die Endstufe über Pegelregler, stellen Sie safer, dass diese korrekt eingestellt sind.
Technische Daten
Gesamtkirrfactor (20 - 20.000Hz) < 0,004%
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1) <0,004 % (1 V out)
Frequenzgang
Phonoeingang (MM) 20 - 20.000 Hz, ± 0,5 dB
Hochgeleingeine
4-100.000 Hz, ±3 dB
Eingangsempfindlichkeit/-impedanz
Phonoeingang (MM) 1,2 mV/68 kOhm
Hochgeleingange 150 mV/24 kOhm
Überlastspannung
Phonoeingang (MM) 160 mV
Hochgelegeingange 5V
Ausgangsempfindlichkeit/-impedanz 1 V/100 Ohm
Nutzbare Kopfhörerimpedanz 8 - 2.000 Ohm
Gerauschspannungsabstand (IHFA)
Phonoeingang (MM) 70 dB
Hochgeleingange 100 dB
Spannungsversorgung
Europa 230 Volt/50 Hz
USA 115 Volt/60 Hz
Leistungsaufnahme 10 Watt
Abmessungen (B x H x T) 435 x 72 x 328 mm
Höhe der Gerätefront 60 mm
Nettogewicht 4,3kg
These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
