| Produkttyp | Stereo-förförstärkare |
| Märke | Rotel |
| Modell | RC-03 |
| Mått (B × H × D) | 435 × 72 × 328 mm (frontens höjd: 60 mm) |
| Vikt | 4,3 kg |
| Strömförsörjning | 115 V / 60 Hz (USA) eller 230 V / 50 Hz (Europa) - fabriksinställbar |
| Maximal strömförbrukning | 10 W |
| Total harmonisk distorsion (20 Hz - 20 kHz) | ≤ 0,004 % |
| Frekvensgång (Phono MM) | 20 Hz - 20 kHz ± 0,5 dB |
| Frekvensgång (Linjenivå) | 4 Hz - 100 kHz ± 0,3 dB |
| Ingångskänslighet Phono (MM) | 1,2 mV / 68 kΩ |
| Ingångskänslighet Linjenivå | 150 mV / 24 kΩ |
| Utgångskänslighet / impedans | 1 V / 100 Ω |
| Rekommenderad hörlursimpedans | 8 – 2000 Ω |
| Signal/brus-förhållande (Phono) | 70 dB (IHF A-vägd) |
| Signal/brus-förhållande (Linjenivå) | 95 dB (IHF A-vägd) |
| Ingångar | Phono/Line (inställbar), CD, Tuner, Aux, Tape In (RCA) |
| Utgångar | Preamp Out (2 par), Tape Out, Hörlurar (6,35 mm jack), IR Out, Trigger 12 V |
| Huvudfunktioner | Volymkontroll, balans, källväljare, inspelningsmonitor, mute, fjärrkontroll RR-AT92 |
| Underhåll | Rengöring med torr trasa eller dammsugare. Använd inte vätskor. |
| Säkerhet | Öppna inte höljet (risk för elektrisk stöt). Koppla bort före ingrepp. Håll borta från värmekällor. Lämna 10 cm utrymme runt för ventilation. |
| Reservdelar och reparerbarhet | Interna modifieringar (t.ex. Phono/Line-jumpers) måste utföras av kvalificerad tekniker. Kontakta en auktoriserad Rotel-återförsäljare. |
Vanliga frågor - RC03 ROTEL
Användarfrågor om RC03 ROTEL
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Mottagare i PDF-format gratis! Hitta din manual RC03 - ROTEL och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. RC03 av märket ROTEL.
BRUKSANVISNING RC03 ROTEL
Funktioner och anslutningar
Byglar for skivspelaringang / linjeingang
Anslutningar for in- och utsignaler

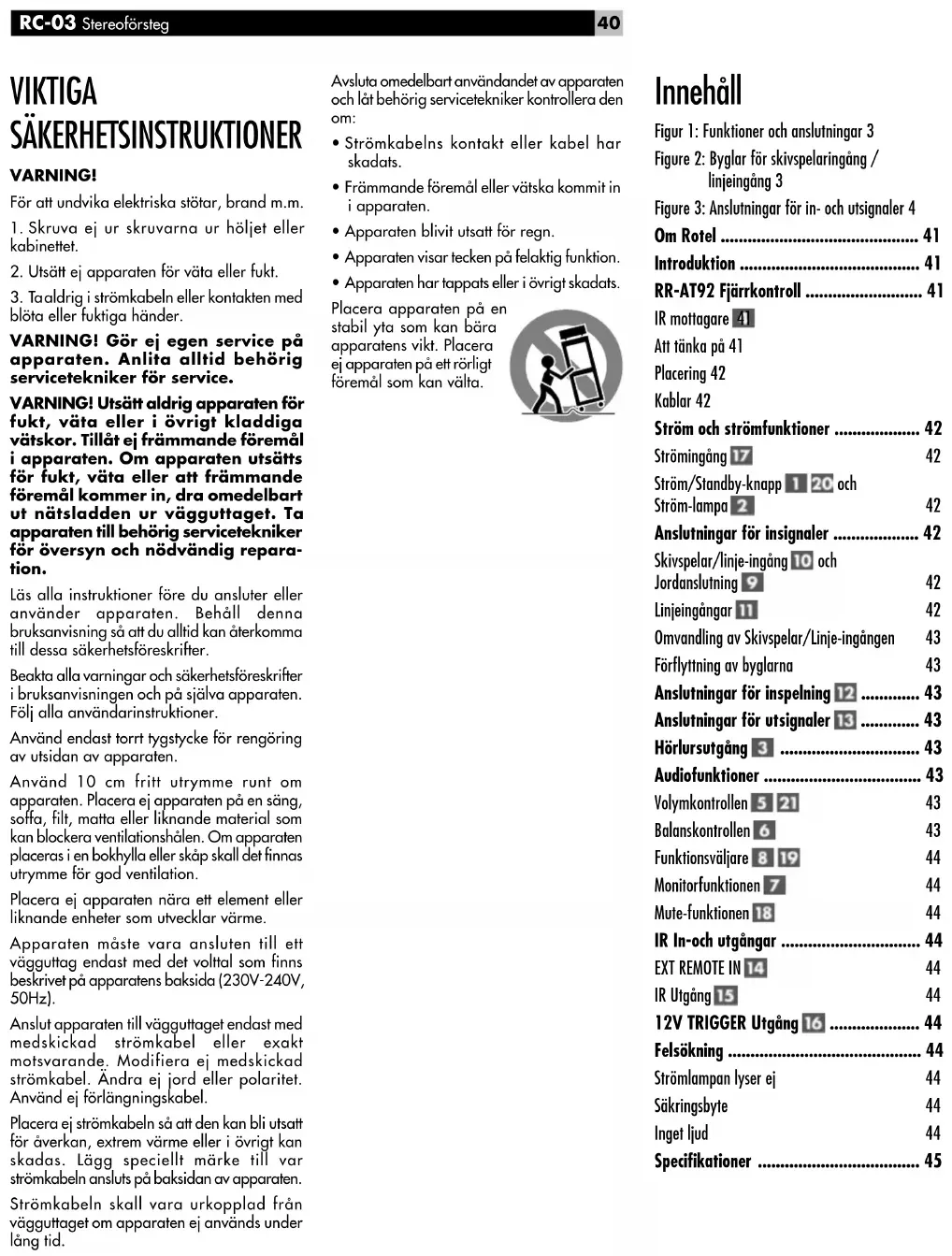

For att undvika elektriska stotar, brand m.m.
- Skruva ej ur skruvarna ur holjet aller kabinettet.
- Utsatt ej apparaten for vata aller fukt.
- Taaldrig i stromkabeln erler kontakten med blota ell er fuktiga hander.
WARNING! Gör ej egen service på apparaten. Anlita alltid behörig servicetekniker für service.
WARNING! Utsatt aldrig apparaten for fukt, vata aller i övrit kladdiga vatskor. Tillat ej främande foremål apparaten. Om apparaten utsätts for fukt, vata aller att främande foremålkommen in, dra omedelbart ut natsladden ur vagguttaget. Ta apparaten till behörig servicetekniker für översyn och nödvändig reparatio.
Läs alla instruktioner fore du ansluter aller anvander apparaten. Behall denna brauksanvisning sa att du alltid kan aterkomma till dessa sakerhetsforeskrifter.
Beakta alla varningar och sakerhetsfreskrifter i braksanvisningen och på själva apparaten. Folj alla användarinstruktioner.
Använd endast torrt hygstycke für rengöring av utsidan av apparaten.
Använd 10 cm fritt utrymme rund om apparaten. Placera ej apparaten på en sang, soffa, filt, matta eller liknande material som kan blockera ventilationshalen. Om apparaten placeras i en bokhylla eller skap skall det finnas utrymme for god ventilation.
Placera ej apparaten nara ett elementller liknande enheter som utvecklar varme.
Apparaten maste vara ansluten till ett vagguttag endast med det voltal som finns beskrivet pa apparatens baksida (230V-240V, 50Hz).
Anslut apparaten till vagguttaget endast med medskickad stromkabel aller exakt motsvarande.Modificeraej medskickad stromkabel.Andraej jord ell polaritet. Anvandejforlangningskabel.
Placera ej stromkabeln sa att den kan bli utsatt for avkerkan, extrem varme ell er i ovrigt kan skadas. Lagg speciellt marke till var stromkabeln ansluts pa baksidan av apparaten.
Strömkabeln skull vara urkopplad fran vagguttaget om apparaten ej anvands under lang tid.
Avsleta omedelbart anvandandet av apparaten och lat behörig servicetekniker kontrollera den om:
- Strömkabelns kontakt eller kabel har skadats.
- Främnde foremal aller vatska kommt in i apparaten.
- Apparaten blivit utsatt for regn.
- Apparaten visar tecken på felaktig Funktion.
- Apparaten har tappats ell er i ovrigt skadats.
Placera apparaten pa en stabil yta som kan bara apparatens vikt. Placera ej apparaten pa etr rroligt foremal som kan valta.
Innehåll
Figur 1: Funktioner och ansluttingar 3
Figure 2: Byglar for skivspelaringang / linjeingang 3
Figure 3: Anslutningar for in- och utsignaler 4
Om Rotel 41
Introduktion 41
RR-AT92 Fjarrkontroll 41
IR mottagare 41
AtI tanku pa 41
Placering 42
Kablar 42
Ström och ström Funktioner 42
Strömingang 42
Ström/Standby-knapp 1 20 och
Ström-lampa 2 42
Ansluttingar for insigraler 42
Skivspelar/linje-ingang 10 och
Jordansluting 9 42
Linjeingangar 42
Omvandling av Skivspelar/Linje-ingangen 43
Förlfyttnig av byglarna 43
Ansluttingar for inpeling 12 43
Ansluttingar for utsignaler 13 43
Hörlursutgang 3 43
Audiofunktioner 43
Volymkontrollen 5 21 43
Balanskontrollen 6 43
Funktsvijare 8 19 44
En familj med ett passionerat intresse for musik grundade Rotel for over 40 ar sedan. Det utmynnade i egen tillverknig av HiFi-producter med en kvalitet utan kompromisser.Genom alla ar harenna passion for musik varit oforandrad och malet har alltid varit att producera prisvarda produitfor bade audiofiler och musikalskare.Detta ar ocksa Rotels hela personal delaktiga i.
Rotels ingenjörer arbetar i team och har att nära samarbete, de lyssnar på och finslipar varje ny produkt tills den nar upp till deras krav på musikaliska kvalitet. De ar fria att valja componenter frän hela.Varlden i syfte att goraprodukten sa bra som möjligt. Kondensatorer frän Storbritannien och Tyskland, halv-ledare frän Japan och USA, medans nat-transformatorerna tillverkas i Rotels egnfa-briker.
Rotels goda rykte for kvalitet har fortjänats genom hundratals tester och erkannanden fran HiFi-industrins seriösaste recensenter som lyssnar på musik varje dag. Deras erkannende haller foretaget Rotel troget sitt mal att ta framprodukter som ar musikaliska, pälitiga och prisvärda.
Alla vi pA Rotel ar glada for att du valde Rotels produkt och hoppas att denkommen att ge dig manga ar av njutning och gladje.
Introduction
Tack for att du valde Rotel RC-03 Stereoforsteg. Val anvand i ett kvalitetssystemkommen den att ge dig manga ar av musikalisk njutning.
RC-03 ar en komplett och hogpresterande enhet. Alla omraden gallande design,komponenter och functionalitet har tagits tillvara for att ta fram det basta ur musiken.RC-03 har en kraftfull stromforsorjining som innehaller Rotels egna specialbygda torodial transformator.Denna lagimpedanta stromforsorjining har stora kraftreserver att anvanda vilket gor att RC-03 latt kan aterge de mest kravande liudsignaler som kan finnas i musiken.Denna typ av tillverkning ar dyrare men mycket batre for musiken.
Kretskoren ar konstruerade med "Symmetrical Circuit Traces". Detta garantar att musikens kvalite bibehalls och trovardigt aterskapas. Kretskoren i RC-03 ar forsedda med resistorer av metallfilm och kondensatorer av polystyren ell polypropolen i de viktiga signalvagarna. Alla aspekter gallande apparatusens konstruktion har noggrant controllerats for att garantera den mest trovardiga atergivningen av musiken.
Huvudfunktionerna på RC-03 är böde enkla att installera och använda. Har du tidigare erfarenheter av HiFi-systemkommen du inte att finna nagra konstigheter på RC-03. Anslut helt enkelt tillhörande HiFi-komponenter och njut av musiken.

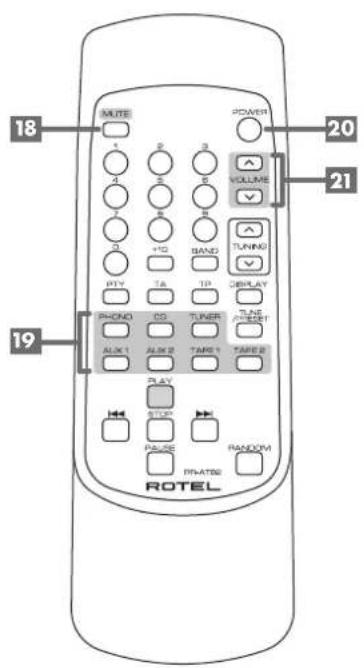

RR-AT92 Fjarrkontroll
En del Funktioner kan styras fran bade frontpanelen aller den medfoljande fjarrkontrollen RR-AT92. När dessa Funktioner beskrivs i denna handbok markeras detta med dubbla hänvisningsummer som finns pa illustrationen oven. T.ex. kan man justera volymen med frontpanelens volymratt, 5 , ell er med fjarrkontrollens volymknappar, 21 .
Se avsnittet med IR in- och utgangar, (fjarrkontrollens infraroda lus), langre fram for mer information for att utoka mogljetherna for fjarrstyrning i ditt system.
OBS! Plocka ur batterierna ur fjarrkontrollen om den ej skall anvandas under langre tid. Lat ej utjanta batterier sitta kvar i fjarrkontrollen. Gamla batterier kan lacka korroderande kemikalier som kan skada fjarrkontrollen.
OBS! RR-AT92 kan styra grundfunktionerna på en del andra Rotelprodukter sasom Radio, CD-spelare och DVD-spelare. For att styra en Rotel Radiodel:
- Välj radiofunktionen (Tuner) på RR-AT92.
- Tryck på "Power" och "1" (for RT-02)
eller "2" (for RT-940AX). - Tryck pa knappen for styrning av radion (Tuner).
For att styra en Rotel CD-spelare:
For att styra en Rotel DVD-spelare:
Denna sensor tar emot fjarrkontrollens IR-signal (infrarott lius). Set till att den ej blockeras, annars kommer fjarrstyrnings inte att fungera. Sensorn kan ocksa storas av starkt lius, speciellt sollius. Viss typ av belysning t.ex. halogenbelysning kan sanda infrarott lius som stor IR-mottagingen. Fjarrkontrollens Funktioner kan fungera daltigt om batterierna ar svaga.
Att tänka på
WARNING: For att undvika skador pa ditt system, stang av ALLA enheter i systemet när du ansluter eller koplar ur högtalarna ell er andra systemkomponenter. Starta inte upp systemet forran du ar saker pa att alla anslutningar ar korrekt gjorda. Kontrolera högtalaransluttingarna extra noga. Det far inte finnas nagra losa tradar som kan komma i kontakt med andra tradar ell er med forstarkarens chassi.
Lös denna handbok noggrant. Den ger dig information om hur du bäst kombinerar RC-03 med ditt övriga system och hur du fär ut det mesta av apparaten när det gäller ljudet. Kontakta din öterförsäljare for Rotel om det ar nagot du vill ha svar pa. Alla vi på Rotel vällkommen dina frägor och synpunkter.
Spara kartongen och allt forpackningsmaterial till RC-03 for framtida behov. Att skicka aller flyta RC-03 i en annon forpackning kan skada apparaten allvarligt.
Spara ditt originalkvitto frän koptillfallet. Det ar det basta beviset for inkopsdatum som du kan behovai handelse av service och garantiansprak.
Placering
Liksom andra apparater som hanterar lagnivasignaler paverkas RC-03 av sin miljo. Undvik att placera RC-03 ovanpa en annan apparat. Undvik oksa att dra signalkablar nara strömkablar. Detta minimerarnogligeherna att kablarna fangar upp brum och andra störningar.
RC-03 alstrar varme även vid normal användning. Kylflansar och ventilationshal ar konstruerade for att avlagsnaenna varme. Ventilationshalen pa ovensidan pa apparaten maste vara oppna.Det maste finnas 10 cm fritt utrhythmme runt om apparaten och tillrackigt med luftillforsel for att forhindra att apparaten overhettas.
Se till att hyllan RC-03 skall placeras pa kan bärä apparatens vikt. Vi rekommenderar att placera RC-03 i en möbel avsedd for audiokomponenter. Sādana Möblör ar tillverkade for att dampa vibrationener som kan päverka ljudkvalite'n. Fraga din aterförsäljare für Rotel für rad om HiFi-möbler och korrekt installation av audiokomponenter.
Kablar
Se till att hälla isär strömkablar, digitala signalkablar och vanliga audiokablar frän varandra. Detta minimerar att de vanliga audiokablarna plockar upp störningar frän strömkablarna eller de digitala kabllarna. Genom att använda skarmade kvalitetskablar skyddar man signalen frän yttre störningar som kan försämra ljdukvalite'n. Fräga din aterforsäljare für Rotel För rad om de basta kabllarna for ditt system.
Ström och ström Funktioner
Strömingång 17
RC-03 drar inga hoga nivae rav strom fran vagguttaget. Dock skall du, om mojigt, ansluta stromkabeln direkt till vagguttaget utan forlangningskabel. En kraftig och godkand fordelningsdosa kan anvandas om den (och vagguttaget) kan clara av strommen till RC-03 och de andra componenterna i systemet.
Din RC-03 ar fabriksiinstalld pa ratt volttal for vad som galler pa den marknad som den ar inkopt pa (Europa 230V, 50Hz). Det finns en dekal pa apparatens baksida som informar on detta.
OBS! Om du skulle flytta din RC-03 till att annat land, kan man konfigurera apparaten for att annat voltal. Gör ej detta själv. Genom att öppna höljet på RC-03 utsätter du dig for farlig spänning. Ta kontakt med kualificerad serviceverkstad for mer information.
Om dukommen att vara hemifran langre an en manad, ar det en lamplig forsiktighetsatgjard att koppla ur RC-03 ur vagguttaget, (liksom dina ovriga audio- och videoprodukter), medans du ar borta.
Ström/Standby-knapp 1 20 och Ström-lampa 2
Strömlampan ovenfor Standby-knappen lyser när RC-03 ar ansluten till vagguttaget. När man trycker pa frontpanelens Standby-knapp erller fjärrkontrollens strömknapp (Power) aktiveras RC-03. När RC-03 ar aktiverad lyser Funktion-lampan och volym-rattens lampa. Tryck pa frontpanelens Ström-knapp, (POWER-knappen), for att aktivera RC-03. Vid tryck pa nágon av dessa tvä knappar igen försätts RC-03 i standby-läge samt lamporna for Funktionsväljaren och volymratten släcks.
Se mer i avsnitet om 12V TRIGGER-utgangen for olika satt att aktivera aller stanga av andra componenter i ditt system med hjalp av RC-03.
Anslutningar for insignaler
[Se figur 3.]
OBS! For att forhindra hoga ljudskrap som varken du ell erina hoga tare uppskattar, stang alltid av systemet innan du gor nya anslutningar.
Skivspelar/linje-ingang 10 och Jordanslutning 9
Skivspelar/Linje-ingangen (Phono/Line) ar forinstalld fran fabrik for att fungera som en ingang for skivspelare. Om du inte vill anvandaenna ingang for skivspelare kan man omvandla denna till en standard-ingang (Linjeingang). Foljande information galler for anvanding av ingangen 10 som en skivspelar-ingang.
Anslut kabeln frän skivspelaren till motsvarande hoger och vänster ingang. Om skivspelaren har en jordkabel, anslut den till skruven 9 till vänster om skivspelaringangen. Jordkabeln hjälper mot brum och störningar.
Linjeinganggar
CD, Radio (Tuner) Extra ingängen (AUX) para RC-03 kallas linjeingängar. Dessa används für att ansluta componenter sasom CD-spelare, HiFi-video, radio, Laser Disc aller den analoga utgangen frän en CD-ROM spelare.
Höger kanal, (Right) och vänster kanal, (Left) skall anslutas till motsvarande kanaler pa källkomponente. De vänstra ansluttingarna ar vita och de högra ar röda. Använd RCA-kablar av god kvalitet for att ansluta källor till RC-03. Kontakta din äterförsäljare for Rotel für rad om kablar.
Omvandling av Skivspelar/ Linje-ingangen

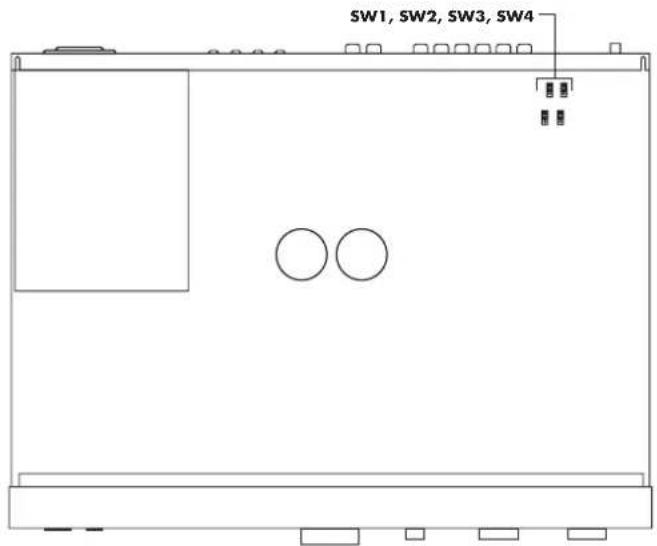

[Se figur 2 För placering av byglarna vid omvandling.]
Skivspelar/Linje-ingangen (Phono/Line) ar forinstalld fran fabrik for att fungera som en ingang for skivspelare. Om du inte vill anvandaenna ingang for skivspelare kan man omvandlaenna till en standard-ingang (Linje-ingang).
For att omvandla ingangen till en linjeingang skall man andra placeringen pa fyra byglar inuti RC-03. Denna forflyttning skull goras av en auktoriserad servicetekniker. Kontakta din aterforsaljare for Rotel.
Förflyttning av byglarna
Dra ur strömkabeln ur vagguttaget innan du öppnar höljet på RC-03. ÖPPNA EJ HÖLJET PÁ RC-03 INNAN STRÖMKABELN ÄR URDRAGEN FRÁN VÄGGUTTAGET. DU AKN ANNARS UTSÄTTA DIG FÜR FARLIG SPÄNNING.
After det att stromkabeln ar urkopplad kan du skruva ut skruvaren pa höljet och dra av höljet fran apparaten. Sök reda pa de fyra grupper av bygelstift som ar placerade bredvid Phono/ Line-ingangen. De benamns SW1, SW2, SW3 och SW4. For den fabriksinstallda standardfunktionen ("phono", skivspelare) ar byglarna placerade over stift 2 och stift 3 pa varje stiftgrupp. For att andra ingangen pa RC-03 till en linjeingang skall alla fyra byglama flyttas och placeras over stift 1 och stift 2 pa varje stiftgrupp. Satt pa höljet pa RC-03.
Anslut ej stromkabeln till vagguttaget innan holjet ar fastskruvat pa RC-03.
Anslutninger for inpelning
[Se figur 3.]
In- och utgangarna for bandspelare kan anslutas till vilken inpelnings enchet som helst som accepterar analoga in- och utgangssignaler. Det vanligaste ar ett kassettdack.
Kom ihag att nar man ansluter en inspelningsenhet till RC-03 skall man ansluta utgangarna frän inspelningsenheten till RC-03s motsvarande ingangar. Motsvarande gäller också ingängarna, man ansluter inspelningsenhets ingangar till RC-03s utgangar. Var noga med att anslute apparatens högra och vänstra kanaler till motsvarande på RC-03. Använd kablar av god kvalite' für att undvika forluster i ljudkvalitet.
OBS! Bandspelarutgangarna paverkas inte av volym-, balans-ller tonkontroller. De tar emot en fast linjesignal.
Anslutninger for utsignaler 13
[Se figur 3.]
RC-03 har linjeutgangar av RCA-typ som ar kompatibla med de flesta slutsteg som finns. Anvand signalkablar av god kvalitet och var noga med att ansluta hoger respektive vander kanal pa motsvarande kanaler pa slutsteget.
RC-03 har va par utgangsansluttingar. Det andra paret kan anvandas till att formedla utsignal till ett andra slutsteg for att driva ett par extra Hogtalare ell erll en extern ljudprocessor
OBS! Ändering av volym, balans ellertonkontrollerna paverkar utsignalen fränforstegsutgangen.
Hörlursutgang
Hörlursutgängen ger dig möglich att ansluta hörlarur for avskild lyssning. Utgången ansluts med en 1/4'' stereoplugg. Om dina hörlarur har en annan typ av kontakt t.ex. en 1/8'' miniplugg behover du en adapterplugg. Kontakta din aterforsäjare for Rotel for att fä ratt adapterplugg. Anslutning av hörlarur stänger inte av signalen till forstegsutgangama. Med Funktionsväljaren och "Tape Monitor" Funktionen bestämmer man vilken källa man vill lyssna pa. For att lyssna pa aller medhöra enthen som ar ansluten till "Tape in" skall man ha Monitor-funktionen i "Tape" positionen. For alla andra anslutna enheter skull Monitor-funktionen varai "Source"-laget och valj lyssningskälla med frontpanelens Funktionsväljare. Man kan även valja lyssningskälla med fjarrkontrollen.
OBS! Eftersom känsligheten på hörllur och de andere encheterna i systemet skiljer sig at, rekommenderar vi att alltid vrida ner volymen innan du ansluter erller koplar ur hörllurarna.
Audiofunktioner
Volymkontrollen 5 21
Vrid volymratten medurs for att öka ljudvolymen aller moturs for att minska ljudvolymen. Alternativt kan du använda fjarrkontrollens volymknappar. Tryck på _ knappen for att öka ljudvolymen aller tryck på _knappen for att minska ljudvolymen.
Balanskontrollen 6
Balanskontrollen reglerar balansen mellan hoger och vänster kanal pa utsignalen. I normala fall skall balanskontrollen vara i mitten positionen. I vissa fall, speicielt nar lyssningspositionen inte ar i centrum av högtalarna maste man reglera detta for att fä balans mellan hoger och vänster kanal. Vrid kontrollen moturs och balansen justeras at vänster. Vrid kontrollen medurs och balansen justeras at hoger.
Funktionsväljare 8 19
Med Funktionsväljaren välj er du vilken källa som du vill lyssna pa och det ar den valda källan som hör s om Monitor-funktionen ar i laget "Source". (Se mer i följande stycke). Vrid frontpanelens Funktionsväljare till den källa du vill lyssna pa eller använd motsvarande knappar pa fjarrkontrollen.
Källan som ar vald med Funktionsväljaren ar också den signal som går ut till forstegets utgang och till bandspelarutgången.
Monitorfunktionen 7
När Monitorfunktionen ar stölld i "Source"-laget hös den källa som ar vald med Funktionsväljaren. Det ar ocksä den signal som gär till forstegets utgang. For att lyssna pa en källa frän en inspelningsenhet, (t.ex. bandspelare), satt Monitorfunktionen i "Tape"-laget. När Monitor-funktionen ar i Monitor-laget gar signalen fran Tape-ingangen ochsà till forstegsutgängarna.
Signalen som gär till Tape-utgängen ∀jis alltid fran Funktionsväljaren. När du gör en inpelning med en apparat som har en Monitorfungtion, kan du lyssna på ljudet som just spelats in genom att satta Monitorfungtionen i Tape-laget.
Mute-funktionen 18
Endast pa fjarrkontrollen
For att tillfälligt dampa ludet i systemet tryck pa Mute-knappen pa RR-AT92 (harrkontrollen). Lampan pa volymrattens blinkar när ludet ar dampat (med Mute-knappen). Tryck pa knappen igen for att aterga till den normala ljdnivan.
IR In-och utgangar
EXT REMOTE IN 14
Ingang for extern fjarrstyming (benamnd EXT REMOTE IN). Denna 3.5mm minipluggingsang tar emot fjarrsignaler fran externt fjarroga, (t.ex. Xantech m.fl.), via en ansluten kabel. Detta gor det mojigt att fjarrstyra ett system som ar placerat i ett skap dar den vaniga fjarrsignalen ej kan komma igenom. Fraga din aterforsaljare for Rolet for mer information om vilka tillbehör och kablar som behövs.
OBS! IR-signalen frän "EXT REMOTE IN" kan länkas vidare till en annan component genom att använda en extern IR-sändare aller ansluta direkt med en kabel frän "IR OUT"-utgangen.
IR Utgang 15
Utgangen "IR OUT" sander vidare signaler som ar mottagna i "EXT REM IN" -ingangen till en IR-sandare erler till en Rotel CD-spelare, kassettdock erler radiodelar med en kompatibel IR-anslutning. Detta ger dig möglicht at styra andra componenter vars IR-mottagare ar blockerad av t.ex. ett HiFi-skap.
Kontakte din äterförsäljare for Rotel for mer information om externa fjärrsystem.
OBS! "EXT REM IN"-ingangen som ar placerad intill "IR OUTPUT"-utgangen anvands ihop med ett fjarrlänkningssystem och fär dà samma Funktion som frontpanelens IR-mottagare.
12V TRIGGER Utgang 16
En del apparater i systemet kan aktiveras med en s.k. 12V TRIGGER-signal, (aktivering Av/ Pa), fran RC-03. 12V TRIGGER-utgangarna pa RC-03 kan generera en sadan aktiveringssignal. Anslut en kompatibel apparat till RC-03 med en kabel med en 3.5mm miniplugg. Nar RC-03 sats i standbylage avbryts TRIGGER-signalen och den anslutna apparaten stangs av.
Felsökning
De fleta problemen i att audiosystem beror ofta pa att anslutninger ar felaktigt gjorda aller felaktig Funktioninstallning. Om du stoter pa problem, forsok att lokalisera felet och kontrollera installninger. Forsok att hitta orsaken till felet och vidta nodvändiga forandringar. Om du inte kan fa fram nagot ljud ur RC-03 sa las foljande rad nedan pa tänkta situationer:
Strömlampan lyser ej
Ström (Power)-lampan skall lysa nar RC-03
är ansluten tillett vagguttag och Ström-knappen
är intryckt. Om den inte lyser kontrollera vagguttaget med t.ex. en bordslampa for att avgöra om det finns ström tillgangligt. Kontrollera att vagguttaget inte ar avstängt med en switch på annat ställe.
Säkringsbyte
Om andra komponenter fungarar i somma vagguttag, men strömlampan fortfarande inte lyser på RC-03, kan det belyda att den interna sakkringen kan vara defekt. Om du tror att delta ar fallet, kontakta din aterforsäljare for Rotel for att fa sakkringen utbytt.
Inget ljud
Kontrolera signalkällan (t.ex. CD-spelaren) for att se att den fungerar korrekt. Kontrolera att kablarna ar korrekt anslutna till RC-03s ingangar. Kontrolera att Funktionsväljaren och Monitor-funktionen ar ratt installda. Kontrolera att anslutningarna mellan slutseget och RC-03 ar korrekt gjorda. Kontrolera att slutsteget ar aktiverat och att högtalarna till detta ar korrekt anslutet. Om slutsteget har en egen nivareglering, kontrolera att den ar ratt installd.
Specificationer
Ingångskänslighet / Impedans
Phono ingang (MM) 1,5 mV / 68 kOhm
Linjeingangar 150mV / 24kOhm
Ingångsbelastning
Phono ingang (MM) 160 mV
Linjeingangar 5V
Forsteg Utniva / Impedans 1V / 100 Ohm
Lamplig hörlursimpedans 8 - 2000 Ohm
Signal / Brus forhallande
Phono ingang (MM) 70 dB
Linjeingang 100 dB
Strömförsörjning 230 Volt, 50 Hz (CE versionen)
Alla specificationer ar korrekta vid tidpunkten de trycks.
Rotel reserverar sig for framtida forandringar utan vidare meddelande.
