MANUALE UTENTE RMB-1587MKII ROTEL

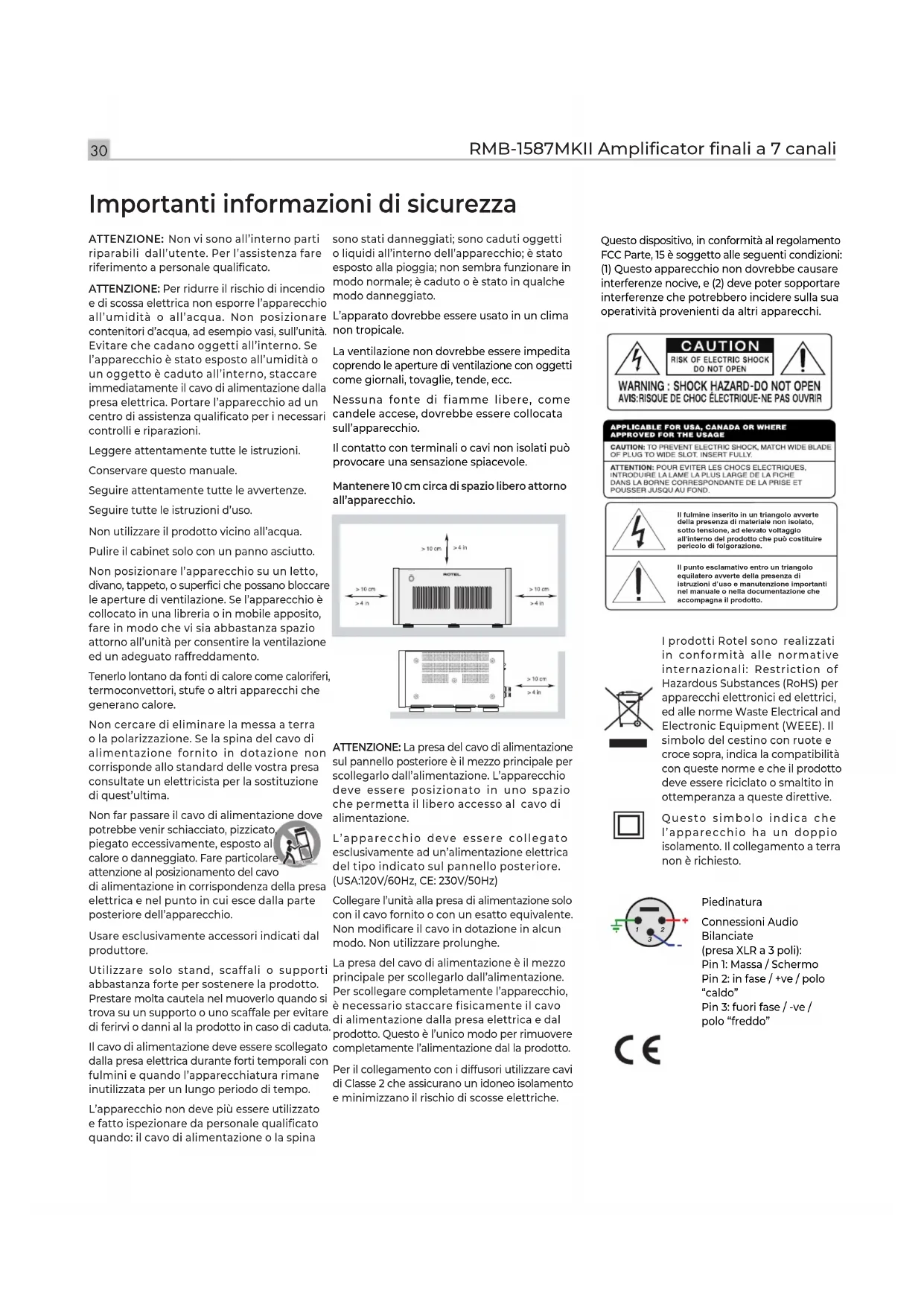

• Piedinatura Connessioni Audio Bilanciate (presa XLR a 3 poli): Pin 1: Massa / Schermo Pin 2: in fase / +ve / polo “caldo” Pin 3: fuori fase / -ve / polo “freddo” Importanti informazioni di sicurezza ATTENZIONE: Non vi sono all’interno parti riparabili dall’utente. Per l’assistenza fare riferimento a personale qualificato. ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l’apparecchio all’umidità o all’acqua. Non posizionare contenitori d’acqua, ad esempio vasi, sull’unità. Evitare che cadano oggetti all’interno. Se l’apparecchio è stato esposto all’umidità o un oggetto è caduto all’interno, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l’apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni. Leggere attentamente tutte le istruzioni. Conservare questo manuale. Seguire attentamente tutte le avvertenze. Seguire tutte le istruzioni d’uso. Non utilizzare il prodotto vicino all’acqua. Pulire il cabinet solo con un panno asciutto. Non posizionare l’apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l’apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all’unità per consentire la ventilazione ed un adeguato raffreddamento. Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest’ultima. Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell’apparecchio. Usare esclusivamente accessori indicati dal produttore. Utilizzare solo stand, scaffali o supporti abbastanza forte per sostenere la prodotto. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi o danni al la prodotto in caso di caduta. Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l’apparecchiatura rimane inutilizzata per un lungo periodo di tempo. L’apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando: il cavo di alimentazione o la spina Questo dispositivo, in conformità al regolamento FCC Parte, 15 è soggetto alle seguenti condizioni: (1) Questo apparecchio non dovrebbe causare interferenze nocive, e (2) deve poter sopportare interferenze che potrebbero incidere sulla sua operatività provenienti da altri apparecchi. sono stati danneggiati; sono caduti oggetti o liquidi all’interno dell’apparecchio; è stato esposto alla pioggia; non sembra funzionare in modo normale; è caduto o è stato in qualche modo danneggiato. L’apparato dovrebbe essere usato in un clima non tropicale. La ventilazione non dovrebbe essere impedita coprendo le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc. Nessuna fonte di fiamme libere, come candele accese, dovrebbe essere collocata sull’apparecchio. Il contatto con terminali o cavi non isolati può provocare una sensazione spiacevole.31 Italiano Alcune informazioni su Rotel La nostra storia ha avuto inizio quasi 60 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audioli ed amanti della musica. Proprio come voi! Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è afevolita e l’obbiettivo di realizzare apparecchi di straordinario valore per veri audioli, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano. I nostri progettisti operano in stretto contatto tra loro ascoltando ed afnando ogni nuovo prodotto no a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche. Noi tutti abbiamo a cuore i temi dell’ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile afnché essi abbiano un minimo impatto sull’ambiente. Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo nei nostri apparecchi rispettando rigorosamente la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l’efcienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard sul consumo energetico. Anche le fabbriche Rotel contribuiscono ad aiutare l’ambiente attraverso continui progressi dei metodi di costruzione per arrivare a processi produttivi sempre più rispettosi dell’ambiente. Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione. Considerazioni sulla potenza d’uscita La potenza di uscita dell’RMB-1587MKII è indicata come 250 watt per ciascun canale su 4 ohm, quando sette canali funzionano insieme a piena potenza. Quando si comparano le caratteristiche tecniche di prodotti di varie marche è necessario tenere presente che il dato della potenza può essere dichiarato secondo altri criteri, spesso non così rigorosi. Ad esempio, la potenza massima può essere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore. L’impedenza nominale di un diffusore poi indica il carico che l’amplicatore trova ai suoi terminali d’uscita, normalmente 4 oppure 8 ohm. Più è bassa, più potenza richiede il diffusore. In effetti un diffusore da 4 ohm necessita di una potenza doppia rispetto ad uno da 8 ohm. Gli amplicatori Rotel sono progettati per lavorare con ogni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che ogni progetto è ottimizzato per utilizzare contemporaneamente tutti i canali a disposizione, Rotel è in grado di indicare la vera potenza sempre disponibile all’uscita di ogni canale. Ciò può essere importante anche per il vostro divertimento. Guardando un lm, ad esempio, è bello sapere di poter contare su un amplicatore capace di erogare tutta la sua potenza su ogni canale nello stesso istante, specialmente nel caso vi fossero da riprodurre gli effetti di un vulcano in piena eruzione! Sommario Figura 1-1: RMB-1587MKII Controlli e connessioni 3 Figura 1-2: RMB-1587MKII Controlli e connessioni 4 Figura 2: Collegamenti ingressi analogici ed uscite diffusori 5 Figura 3: Ingressi analogici bilanciati (XLR) 6 Note importanti 7 Importanti informazioni di sicurezza p. 30
• Alcune informazioni su Rotel p. 31
• Considerazioni sulla potenza d’uscita p. 31
• Per Cominciare p. 32
• Alcune precauzioni 32 Posizionamento 32 Alimentazione AC e comandi Ingresso alimentazione p. 32

Interruttore d’accensione ed indicatore

Ingressi / uscite segnali Trigger 12 V

Circuiti di protezione

Collegamento segnali d’ingresso

Uscite diffusori ................................................33 Selezione dei diffusori 33 Scelta del cavo diffusori 33 Polarità e fase 33 Collegamento diffusori

Ventole di raffreddamento .....................................34 Risoluzione dei problemi .......................................34 L’indicatore di accensione non si illumina 34 Sostituzione del fusibile 34 Nessun suono 34 Indicatore di protezione 34 Caratteristiche tecniche .......................................3432 RMB-1587MKII Amplicator nali a 7 canali Per Cominciare Grazie per aver acquistato l’amplicatore nale multicanale Rotel RMB- 1587MKII. Utilizzato in un sistema di riproduzione audio home theatre di qualità vi garantirà numerosi anni di gradevole intrattenimento. Questi amplicatori possono fornire grandi potenze con prestazioni audio di assoluto rilievo. Stadi di amplicazione a componenti discreti, un’imponente sezione di alimentazione, resistenze e condensatori accuratamente scelti e la rafnata losoa progettuale Balanced Design assicurano un suono di alta qualità. La grande capacità di erogare corrente consente poi ad entrambi i nali di pilotare con disinvoltura anche i diffusori più difcili. Si noti che l’RMB-1587MKII è in grado di erogare una potenza di oltre 250 watt il secondo su ciascuno dei loro canali. Assicurarsi pertanto che i diffusori che si andranno a collegare a questi amplicatori possano sopportare tali potenze. In caso di dubbi sui diffusori, contattare il vostro rivenditore autorizzato Rotel. L’installazione e l’utilizzo di il nali non potrebbe essere più semplice. Se si ha dimestichezza con questo genere di apparecchi, non rimane che collegarli all’impianto ed iniziare ad apprezzarne le qualità. Alcune precauzioni ATTENZIONE: Per evitare danni ai componenti dell’impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modificare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni fili lasciati liberi possano toccare un altro cavo, il connettore adiacente o il mobile dell’amplificatore. Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d’uso e di installazione di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremmo lieti di rispondere ai vostri quesiti. Conservare la scatola dell’imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell’apparecchio in qualsiasi altro contenitore che non sia l’imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia. Se presente nell’imballo, compilare e spedire il certicato di garanzia. Conservare la ricevuta d’acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell’eventualità di dovere ricorrere ad interventi di riparazione in garanzia. Posizionamento Entrambi questi amplificatori generano calore durante il normale funzionamento. I dissipatori interni e le aperture sul coperchio sono previsti per smaltire il calore prodotto: non ostruire quindi le fessure di ventilazione e lasciare almeno 10 cm di spazio libero attorno all’unità per consentire un adeguato passaggio dell’aria e prevenire surriscaldamenti. Considerare il peso e le dimensioni dell’apparecchio. Nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sopportarne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o sopprimere le vibrazioni indotte dall’esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installazione dei componenti dell’impianto. Alimentazione AC e comandi Ingresso alimentazione

L’amplicatore è congurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro. NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente gli amplificatori. Questa operazione deve essere svolta da personale qualificato e non dall’utente. All’interno sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato. NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese. A causa dell’elevata erogazione di potenza, entrambi questi amplicatori assorbono considerevoli quantità di corrente dalla rete elettrica. È necessario collegare i rispettivi cavi di alimentazione ad una presa elettrica a tre poli con messa a terra di sicurezza evitando l’uso di prolunghe. Può essere impiegata una presa multipla (comunemente chiamata ‘ciabatta’) purché di buona qualità ed in grado di sopportare, come anche la presa elettrica a muro alla quale verrà collegata, le correnti richieste da tutti gli apparecchi che vi fanno capo. Assicurarsi che l’interruttore d’accensione

sul frontale sia in posizione di “spento” (tasto verso l’esterno), quindi collegare un capo del cavo di alimentazione fornito in dotazione alla presa

sul pannello posteriore dell’apparecchio e l’altro capo alla presa della rete elettrica. Se si prevede di non utilizzare l’apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare dalla presa elettrica il cavo di alimentazione dell’amplicatore e degli altri componenti dell’impianto. Interruttore d’accensione ed indicatore

Premere il pulsante d’accensione sul frontale per attivare l’amplicatore. L’indicatore attorno ad esso di illumina quando l’apparecchio è acceso. Ripremere il pulsante per spegnere l’amplicatore. NOTA: Se si ritiene che la luminosità dell’indicatore sia eccessiva, posizionare l’adesivo fornito attorno all’interruttore d’accensione. Ingressi / uscite segnali Trigger 12 V

La presa mini-jack mono da 3,5 mm MONO denominata IN viene utilizzata per collegare un cavo bipolare che trasporta il segnale trigger a 12 V proveniente da un altro apparecchio per accendere e spegnere l’amplicatore. Quando il trigger è collegato a IN, l’amplicatore utilizza automaticamente la funzione di controllo dell’alimentazione del trigger a 12 V. Questo ingresso accetta qualsiasi tensione di controllo (AC o DC) compresa tra 3 e 30 volt.33 Italiano La presa mini-jack mono da 3,5 mm MONO denominata OUT è utile per trasferire tramite un cavo a due poli il segnale trigger 12 V verso altri componenti. La tensione in uscita è disponibile ogniqualvolta un segnale trigger viene fatto pervenire alla presa IN. Circuiti di protezione

L’RMB-1587MKII sono dotati di protezioni sia termiche, sia contro sovracorrenti in uscita per salvaguardare gli stadi di amplificazione in condizioni di funzionamento estreme o di malfunzionamento. Diversamente da quanto avviene in altri apparecchi, i circuiti di protezione sono indipendenti da quelli audio e pertanto non influiscono sulle prestazioni sonore. Controllano la temperatura dei dispositivi nali ed eventualmente disattivano gli stadi di potenza quando il calore prodotto superi i limiti di sicurezza. Difcilmente accadrà che questi circuiti si attivino, tuttavia in caso di problemi l’amplicatore cesserà di funzionare e l’indicatore di accensione sul pannello frontale inizierà a lampeggiare per segnalare l’intervento delle protezioni. Qualora ciò si verifichi, spegnere l’apparecchio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identicare e correggere le cause che hanno provocato l’intervento delle protezioni. Riaccendendo l’amplicatore il circuito di protezione si resetta e l’indicatore di accensione si dovrebbe accendere stabilmente ad indicare il normale funzionamento. Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadeguata. In casi più rari, intervengono quando l’impedenza dei diffusori assume valori molto bassi oppure altamente reattivi. Se dovessero ripetutamente intervenire senza che si sia riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza. Collegamento segnali d’ingresso

Sia l’RMB-1587MKII sono dotati di ingressi audio con prese RCA per i sette canali, mentre il solo RMB-1587MKII possiede anche ingressi bilanciati con prese. Collegare solo uno tipo di ingresso alla volta, mai RCA ed assieme. NOTA: Per prevenire rumori anche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell’impianto siano spenti prima di effettuare ogni tipo di collegamento. Utilizzare per i collegamenti cavi schermati audio di alta qualità, prestando attenzione a connettere le uscite del preamplicatore o processore surround ai corrispondenti ingressi dei vari canali dell’amplicatore. Uscite diffusori Selezione dei diffusori Si raccomanda di collegare agli amplicator RMB-1587MKII diffusori con impedenza nominale pari a 4 ohm o superiore. È necessaria una certa cautela nell’utilizzare coppie di diffusori in parallelo dal momento che la loro impedenza, vista dall’amplicatore, si dimezza. Due diffusori da 8 ohm in parallelo divengono infatti un carico da 4 ohm per l’amplicatore, due da 4 ohm, 2 ohm, etc. Volendo collegarne due a ciascuna uscita è necessario quindi scegliere modelli da 8 ohm nominali o più, considerando anche che il dato nominale dell’impedenza è un’indicazione di massima e che può anche risultare inferiore non essendo costante a tutte le frequenze. Nella pratica comunque solo pochissimi diffusori possono rappresentare un reale problema per questi amplicatori. In caso di dubbi, contattare il vostro rivenditore autorizzato Rotel. Scelta del cavo diffusori Per il collegamento tra amplicatore e diffusori utilizzare un cavo multilare a due poli. La sezione e la sua qualità inuiscono in maniera sensibile sul suono dell’impianto. Qualsiasi tipo di cavo può essere utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivamente disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliori prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potrà consigliare in base alle caratteristiche dell’impianto. Polarità e fase La polarità dei collegamenti (corretto orientamento dei conduttori positivo e negativo) deve essere sempre rispettata e risultare per tutti i diffusori uguale afnché si trovino tutti in fase. Se per errore si inverte il collegamento positivo e negativo anche di uno solo di essi, la gamma bassa risulterà poco incisiva e l’immagine compromessa. Per agevolare l’identicazione dei poli, nei cavi per diffusori i conduttori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell’isolante esterno leggermente diversa. Identicare i conduttori positivo e negativo ed assicurarsi di collegare ogni diffusore rispettando la corretta polarità. Collegamento diffusori
