GEBRUIKSAANWIJZING ADSL2+ Router CONCEPTRONIC

Conceptronic CADSLR4+ / CADSLR4B+ Snelstart handleiding Hartelijk gefeliciteerd met de aanschaf van uw Conceptronic ADSL2+ Router & Modem. In de bijgaande Snelstart handleiding wordt stap voor stap uitgelegd hoe u de Conceptronic ADSL2+ Router & Modem configureert en gebruikt. Ingeval van problemen adviseren wij u onze support-site te bezoeken (ga naar: www.conceptronic.net en klik op ‘Support’). Hier vindt u een database met veelgestelde vragen waar u hoogstwaarschijnlijk de oplossing voor uw probleem kunt vinden. Heeft u andere vragen over uw product die u niet op de website kunt vinden, neem dan contact met ons op via e-mail: [e-mail]

De Hardware configuratie beschreven in deze handleiding kan afwijken op uw computer. Dit is afhankelijk van het besturingssysteem dat u gebruikt.

1. Inhoud van de verpakking

De volgende onderdelen dienen aanwezig te zijn in de verpakking van de Conceptronic ADSL2+ Router & Modem:

• Conceptronic ADSL2+ Router & Modem (PSTN of ISDN). Het apparaat in de verpakking is 1 van onderstaande modellen: CADSLR4+ [C03-013]: Annex-A Versie van de Router & Modem. Geschikt voor Analoge ADSL Lijnen. CADSLR4B+[C03-014]: Annex-B Versie van de Router & Modem. Geschikt voor ISDN en UR-2 ADSL Lijnen.

• Voorzijde Nr Beschrijving Status Status Uitleg 1 Power LED AAN Het apparaat staat aan UIT Het apparaat staat uit 2 LAN LED’s AAN Een netwerkverbinding is actief op de LAN Poort (1,2,3,4) UIT Geen netwerkverbinding actief op de LAN Poort Knipperend Data wordt verstuurd / ontvangen via de LAN Poort 3 ADSL LED AAN Een ADSL verbinding is aangemaakt UIT Er is geen ADSL verbinding aangemaakt

Nr Beschrijving Uitleg 1 ADSL Aansluiting Aansluiting voor de ADSL Lijn 2 LAN Poorten Aansluitingen voor de computer(s) 3 Reset knop Zet het apparaat terug naar de fabrieksinstellingen (Knop +/- 10 seconden ingedrukt houden) 4 Adapter aansluiting Aansluiting voor de spanningsadapter

3. De CADSLR4(B)+ met uw ADSL Lijn verbinden

De meeste ADSL Providers vereisen het gebruik van een filter tussen de telefoonlijn en de CADSLR4(B)+ om te voorkomen dat de ADSL lijn stoort met de standaard telefoondiensten. De 2 soorten basisfilters worden hier beschreven.

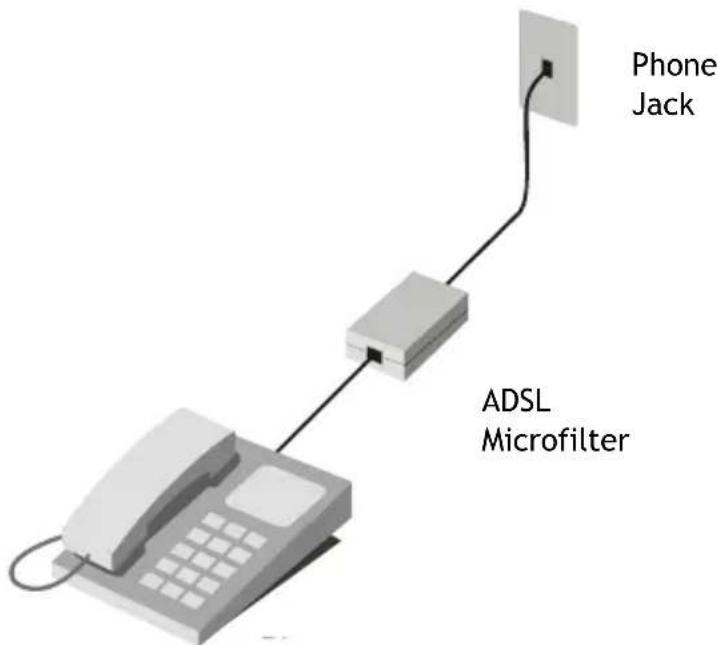

De In-Line filters worden gebruikt voor iedere telefoon of apparaat dat de lijn deelt met de telefoonlijn waarop het ADSL signaal actief is. Dit filter wordt geplaatst tussen de telefoonaansluiting en de telefoon. Door gebruik van deze filters worden de normale telefoondiensten gescheiden van het ADSL signaal. Een voorbeeldinstallatie met een In-Line filter is hieronder afgebeeld:

In-line filter – ADSL Microfilter Let op: De CADSLR4(B)+ wordt geleverd zonder ADSL Filter! Neem contact op met uw telefoon of internet leverancier voor het de ADSL Filter. Phone

3.2 Drie-Poorts ADSL Filter (Gebruikt in de meeste ADSL situaties)

De drie-poorts filter wordt geplaatst op het punt waar de Router wordt aangesloten op de telefoonlijn. In deze situatie is maar 1 filter nodig. De aansluitingen worden aangeduid met: Line - Deze poort wordt aangesloten op de telefoonaansluiting. ADSL – Deze poort wordt aangesloten op de router. Phone – Deze poort wordt aangesloten op een telefoon. Het onderstaande diagram geeft de correcte aansluiting van het filter weer. Zorg ervoor dat de kabels goed zijn aangesloten. Als u geen kiestoon te horen krijgt op uw telefoon, dient u te controleren of de kabels op het filter goed vast zitten en correct geplaatst zijn.

4. Uw computer(s) configureren voor gebruik met de Router & Modem

De CADSLR4(B)+ is voorzien van een ingebouwde DHCP Server. Deze DCHP Server zal automatisch een IP adres toekennen aan een aangesloten computer als deze ingesteld staat op “automatisch een IP adres verkrijgen”. Om uw computer in te stellen voor een automatisch IP adres kunt u de volgende instructies volgen:

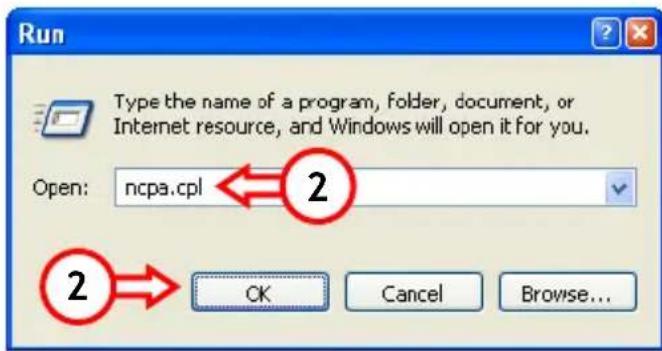

1. Klik op “Start” Æ “Uitvoeren”.

2. Voer het commando

De netwerkverbindingen worden getoond op uw scherm.

3. Klik met de rechtermuisknop op “LAN

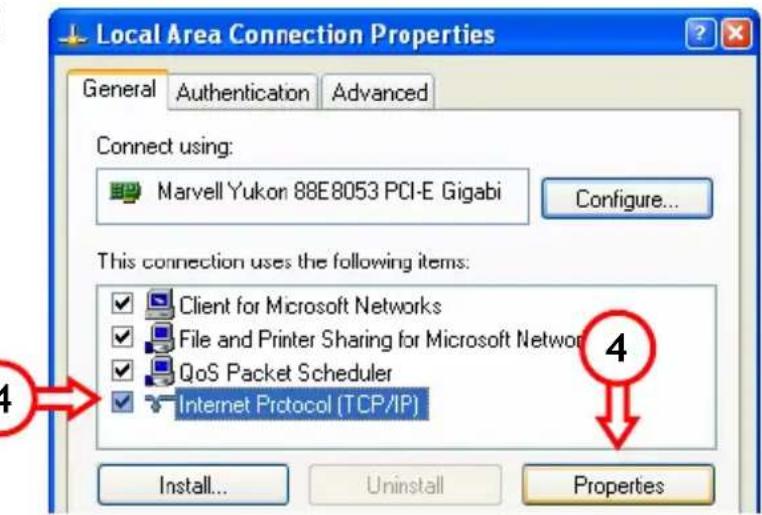

De eigenschappen van de LAN Verbinding worden getoond op uw scherm.

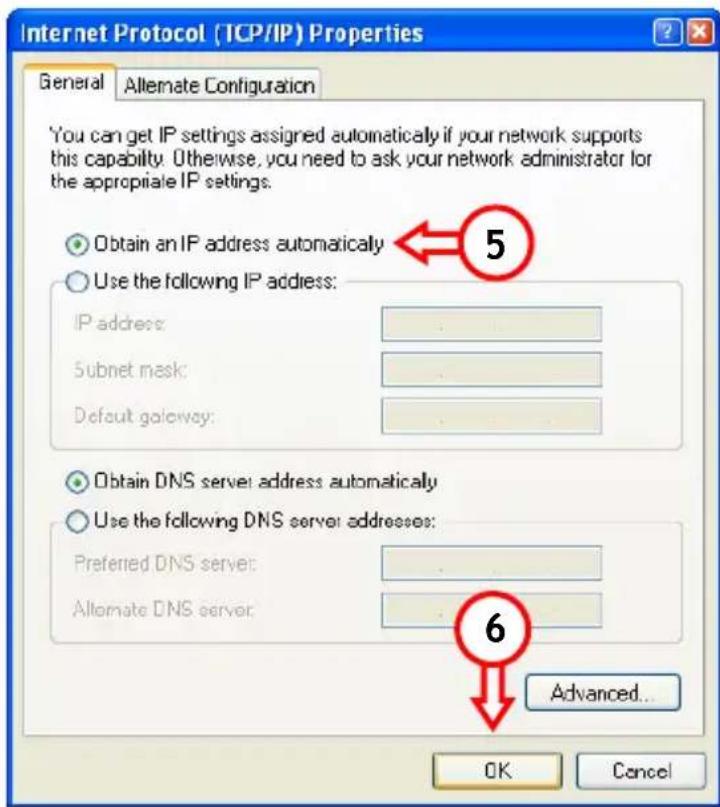

De eigenschappen van het Internet Protocol (TCP/IP) worden getoond op uw scherm.

5. Zet de eigenschappen op

“Automatisch een IP adres verkrijgen” en klik op “OK” om de instellingen op te slaan.

6. Klik op “OK” in het

eigenschappen scherm van de LAN Verbinding om de instellingen op te slaan.

Met behulp van de Command prompt van Windows kunt u controleren of het juiste IP adres is toegewezen aan de LAN Verbinding:

7. Klik op “Start” Æ “Uitvoeren”.

8. Voer het commando “CMD” in en klik op “OK”.

De Command Prompt zal getoond worden op uw scherm.

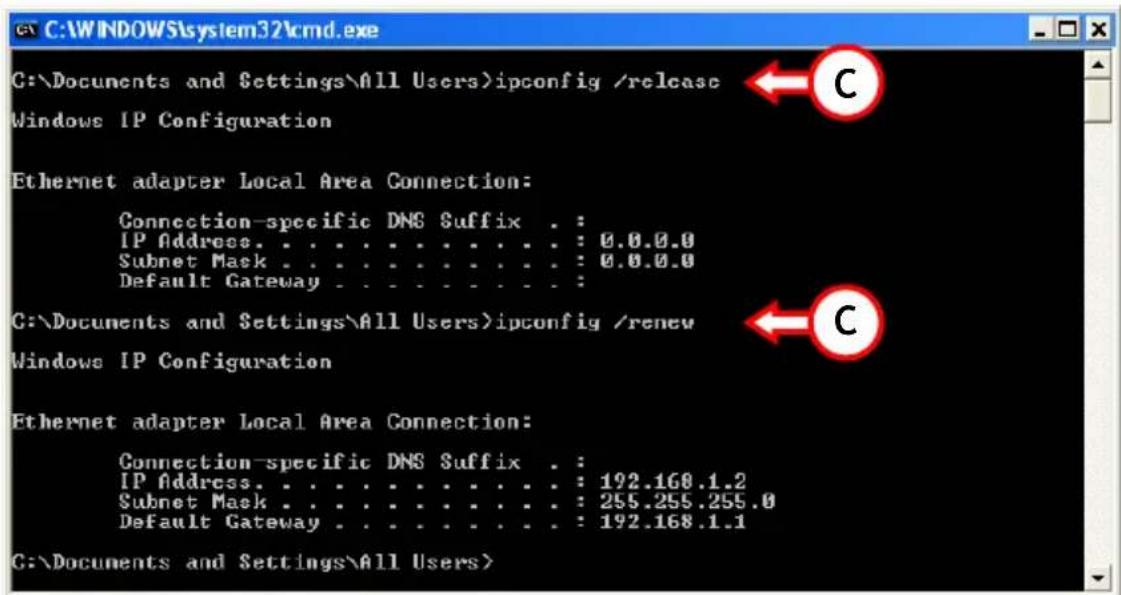

9. Voer het commando “IPCONFIG” in en druk op ENTER.

De volgende informatie zal getoond worden: IP Adres : 192.168.1.xxx (waar xxx kan variëren tussen 2 ~ 254). Subnet Masker : 255.255.255.0 Standaard Gateway : 192.168.1.1 Als de informatie hierboven vergelijkbaar is met de getoonde informatie op uw scherm kunt u doorgaan met de configuratie van de CADSLR4(B)+ in Hoofdstuk 4. Als de informatie hierboven niet klopt met de getoonde informatie op uw scherm (bijvoorbeeld: het IP adres is 169.254.xxx.xxx) controleer dan onderstaande punten: A. Schakel het apparaat UIT en AAN. B. Sluit de Netwerk kabel opnieuw aan op de CADSLR4(B)+ en uw computer. C. Ververs het IP adres van uw computer met de volgende commando’s: - “IPCONFIG /RELEASE” om het foutieve IP adres vrij te geven. - “IPCONFIG /RENEW” om een nieuw IP adres op te vragen van de CADSLR4(B)+.

Als de voorgaande stappen uw IP adres probleem niet oplossen kunt u de CADSLR4(B)+ terugzetten naar de fabrieksinstellingen met de Reset knop op de achterzijde van het apparaat. Houd de Reset Knop +/- 10 seconden ingedrukt om de fabrieksinstellingen te laden. Als de LAN LED’s uit en aan gaan is het apparaat bezig met het laden van de fabrieksinstellingen. Wacht +/- 10 seconden en herhaal stap C om uw IP adres te vernieuwen.

5. De CADSLR4(B)+ configureren voor uw ADSL verbinding

De configuratie van de CADSLR4(B)+ is web based. Het gebruik van een internet browser is vereist voor de configuratie van het apparaat.

Let op: De fabrieksinstellingen van de CADSLR4(B)+ zijn:

IP adres : 192.168.1.1 (DHCP voor computers ingeschakeld) Gebruikersnaam : admin (kleine letters) Wachtwoord : admin (kleine letters)

1. Start uw internet browser (bijvoorbeeld: Internet Explorer, FireFox of Safari).

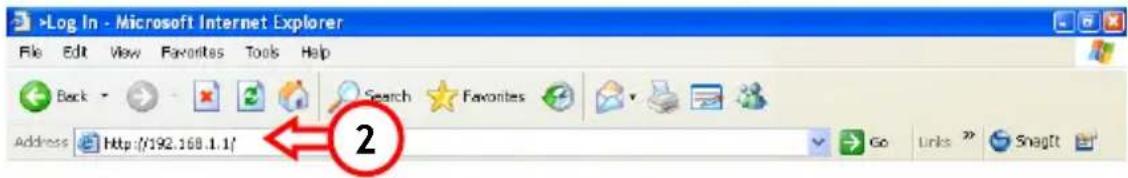

2. Voer het IP adres van de CADSLR4(B)+ in op de adresbalk van uw browser.

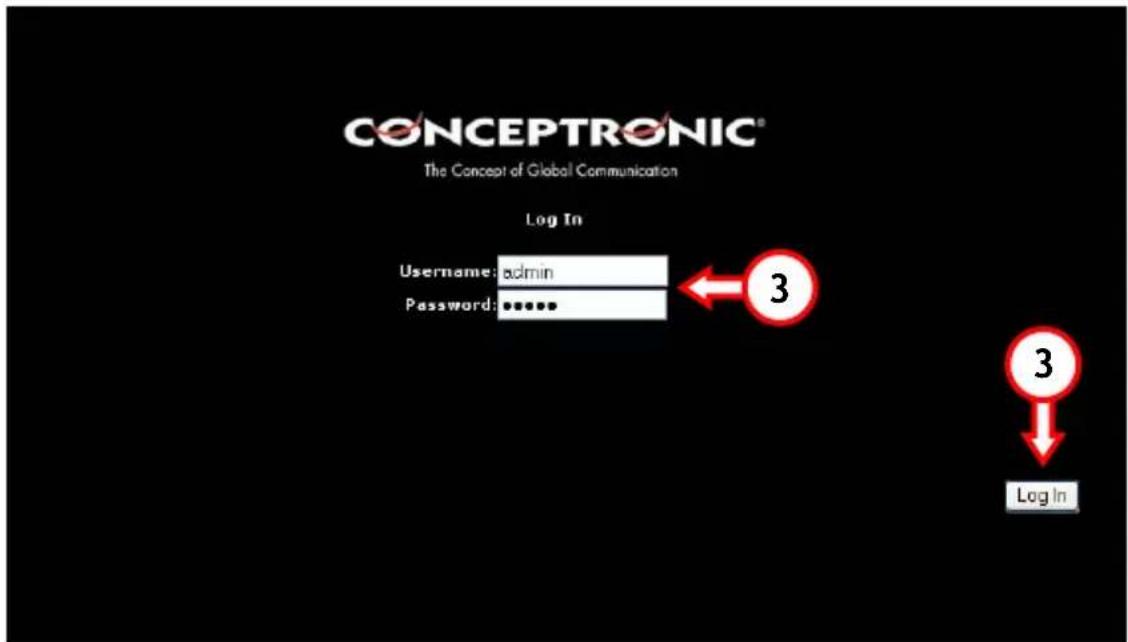

De inlog pagina van de CADSLR4(B)+ zal getoond worden op uw scherm:

3. Voer de Gebruikersnaam en Wachtwoord in en klik op “Login” om de configuratie

pagina’s te openen. Als de Gebruikersnaam en Wachtwoord correct zijn ingevoerd op de inlogpagina zal de CADSLR4(B)+ de configuratiepagina tonen:

De Quick Start Connectie Setup bevat een lijst met voorgeprogrammeerde providers om het apparaat snel en simpel in te stellen.

1. Selecteer uw land in de “Country” lijst op uw scherm.

2. Selecteer uw provider in de “ISP” lijst op uw scherm.

3. Selecteer de juiste encapsulatie voor uw provider in de “Encapsulation” lijst op

4. De VPI en VCI waarden worden automatisch ingevuld in de bijbehorende velden op

5. Als“1483 Bridge LLC” is geselecteerd als encapsulatie voor uw verbinding dient u

tevens in te stellen hoe het IP adres toegekend wordt. Selecteer “Static”, “DHCP” of “Bridge” (Afhankelijk van de ontvangen informatie van uw provider).

6. Klik op “Next” om door te gaan met de Quick Start Setup.

Let op: Als uw land en/of provider niet getoond worden in de bovenstaande lijsten dient u uw verbinding handmatig in te stellen. Klik op de “Config” knop (7) in het “Quick Start” scherm en ga verder in hoofdstuk 4.2 voor de handmatige configuratie van uw ADSL verbinding. Als u de instellingen voor uw ADSL verbinding niet weet dient u contact op te nemen met uw provider voor de juiste instellingen.

Afhankelijk van de gekozen encapsulatie dient u diverse instellingen te maken in het 2e scherm van de Quick Start Setup.

5.1.1 Gekozen encapsulatie = PPPoE (LLC) of PPPoA (LLC of VC-MUX)

Als PPPoE of PPPoA is geselecteerd als encapsulatie zal het volgende scherm getoond worden:

Voer de Gebruikersnaam en Wachtwoord in die u van uw provider heeft ontvangen en klik op “Apply” om de instellingen op te slaan en de CADSLR4(B)+ te herstarten.NEDERLANDS

Als 1483 Bridge LLC met een Statisch IP is gekozen als encapsulatie zal het volgende scherm getoond worden:

Voer de Statische IP informatie in die u van uw provider heeft ontvangen (IP Adres, Subnet Masker, Standaard Gateway en DNS) en klik op “Apply” om de instellingen op te slaan en de CADSLR4(B)+ te herstarten.NEDERLANDS

Als 1483 Bridge LLC met Dynamisch IP is geselecteerd als encapsulatie zal het volgende scherm getoond worden:

Behoud de standaard instellingen en klik op “Apply” om de instellingen op te slaan en de CADSLR4(B)+ te herstarten.NEDERLANDS

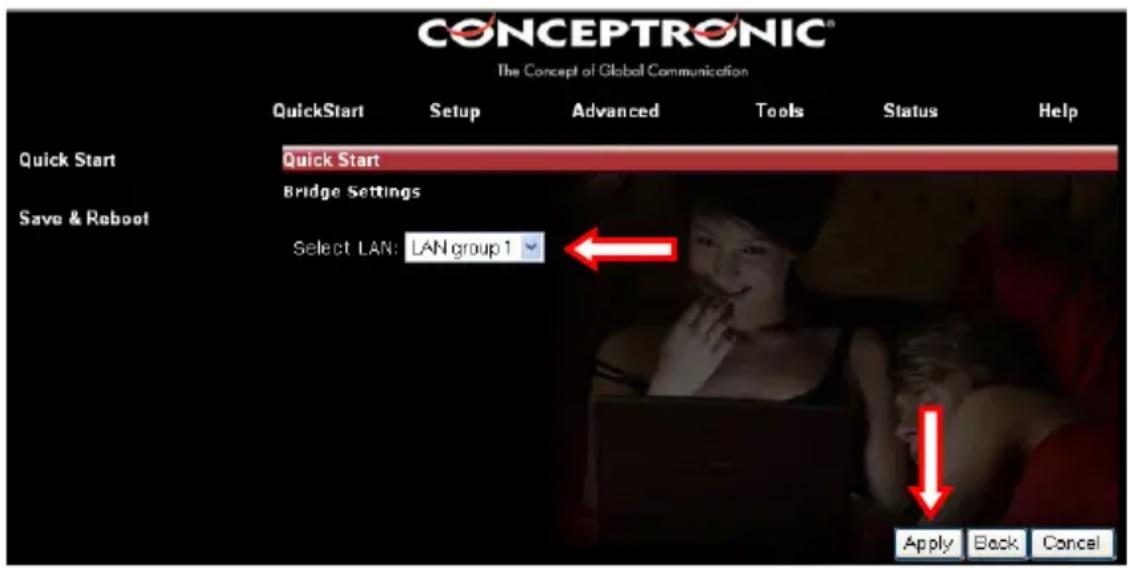

Als 1483 Bridge LLC met een Bridge verbinding is gekozen als encapsulatie zal het volgende scherm getoond worden:

Zet de LAN groep op “Group 1” (Standaard waarde) en klik op “Apply” om de instellingen op te slaan en de CADSLR4(B)+ te herstarten.

Als de herstart is voltooid zal de CADSLR4(B)+ de ADSL verbinding opzetten. Als de verbinding is gemaakt zal de ADSL LED op de voorkant van de CADSLR4(B)+ aangaan.

De CADSLR4(B)+ is nu klaar voor gebruik! Let op: Voor gedetailleerde uitleg over de mogelijkheden en instellingen van de CADSLR4(B)+ kunt u de Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.NEDERLANDS

Als uw land en/of provider niet getoond wordt in de “Quick Start” Setup van de CADSLR4(B)+ dient u de verbinding handmatig in te stellen. Klik op de “Config” knop (7) op het “Quick Start” scherm om de handmatige configuratiepagina van de CADSLR4(B)+ te openen.

De handmatige configuratiepagina van de CADSLR4(B)+ zal op het scherm getoond worden:

Om de verbinding op te zetten dient u de volgende informatie in te vullen op de configuratiepagina:

1. Voer een naam in voor de ADSL verbinding.

2. Kies de soort ADSL verbinding. (PPPoE, PPPoA, etc.)

3. Kies de juiste encapsulatie voor de ADSL verbinding. (LLC, VC)

4. Voer de Gebruikersnaam in die u van de provider heeft ontvangen.

5. Voer het Wachtwoord in dat u van de provider heeft ontvangen.

6. Selecteer de juiste VPI waarde voor de ADSL verbinding.

Let op: U kunt de handmatige configuratie ook gebruiken om geavanceerde instellingen voor uw verbinding in te stellen!NEDERLANDS

7. Selecteer de juiste VCI waarde voor de ADSL verbinding.

8. Klik op “Apply” om de wijzigingen in de configuratie op te slaan

9. Klik op “Save & Reboot” om het Save & Reboot scherm te openen.

voor de verbinding te activeren. De CADSLR4(B)+ zal herstarten en de instellingen activeren. Dit kan even duren. Wacht tot de herstart is voltooid.

Als de herstart is voltooid zal de CADSLR4(B)+ de ADSL verbinding opzetten. Als de verbinding is gemaakt zal het ADSL LED op de voorkant van de CADSLR4(B)+ aangaan.

De CADSLR4(B)+ is nu klaar voor gebruik!

Let op: De uitgelegde instellingen zijn de basisinstellingen die benodigd zijn voor een ADSL verbinding. Neem contact op met uw provider voor de juiste instellingen van uw ADSL verbinding. Voor gedetailleerde informatie over de instellingen van de CADSLR4(B)+ kunt u de Gebruikershandleiding op de meegeleverde CD- ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.

Let op: Voor gedetailleerde uitleg over de mogelijkheden en instellingen van de CADSLR4(B)+ kunt u de Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de CD-ROM.

De Conceptronic CADSLR4(B)+ is voorzien van een inbouwde Firewall om aanvallen vanaf internet op uw netwerk te voorkomen. Deze Firewall blokkeert automatisch al het inkomende verkeer op ongebruikte poorten. Als een geblokkeerde poort benodigd is voor een service of programma (bijvoorbeeld: een FTP of Web Server) kunt u deze open zetten door middel van de optie Port Forwarding in de Configuratie van de CADSLR4(B)+.

1. Start uw internet browser (bijvoorbeeld: Internet Explorer, FireFox of Safari).

2. Voer het IP adres van de CADSLR4(B)+ in op de adresbalk van uw browser

De inlogpagina van de CADSLR4(B)+ zal getoond worden op uw scherm.

3. Voer de Gebruikersnaam en Wachtwoord in en klik op “Login” om de

configuratiepagina’s te openen.

4. Selecteer de optie “Advanced” op het scherm.

5. Selecteer de optie “Port Forwarding” aan de linkerkant op het scherm.

Let op: Voor gedetailleerde uitleg over de Port Forwarding & DMZ opties kunt u de Gebruikershandleiding op de meegeleverde CD-ROM raadplegen (Alleen Engels!). Selecteer de optie “View User Manual” in het Autorun Menu van de

Let op: Bij het gebruik van Port Forwarding wordt geadviseerd om de computers te voorzien van een vast IP adres in

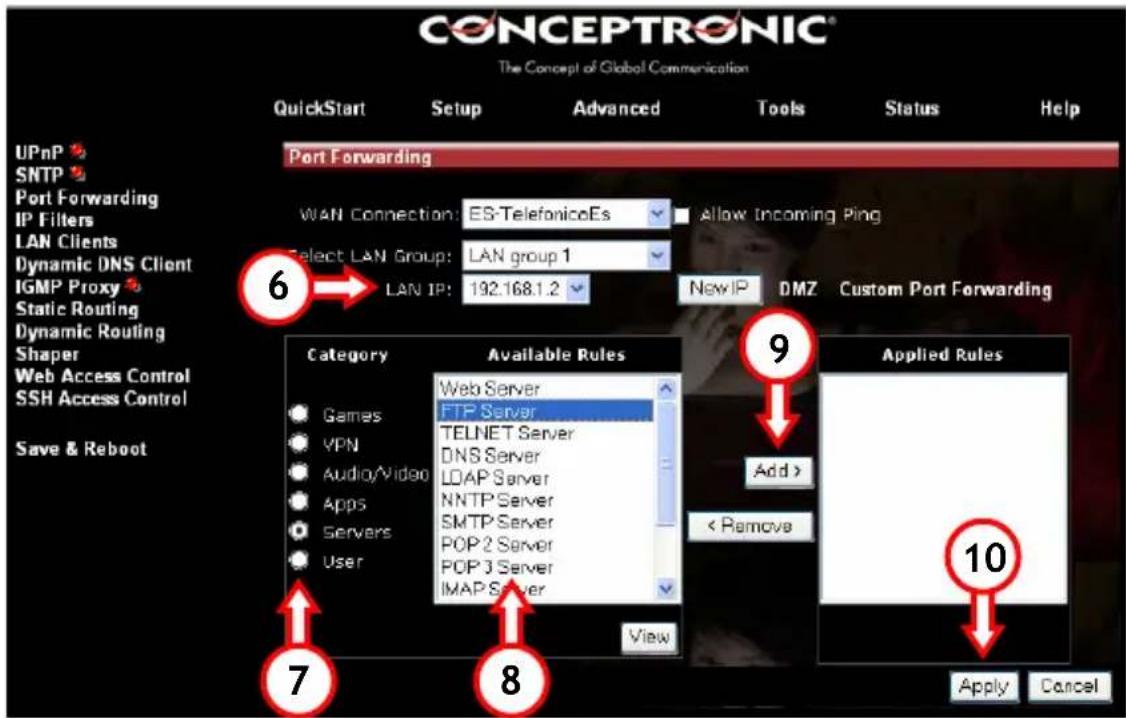

De Setup pagina voor “Port Forwarding” zal getoond worden op het scherm:

6. Selecteer het IP adres voor de computer waarvoor de Port Forwarding regel nodig

is. Als het IP adres niet in de lijst voorkomt (bijvoorbeeld: als de computer een statisch IP adres heeft) kunt u deze toevoegen door op de knop “New IP” te klikken.

7. Selecteer de Categorie voor de Port Forwarding regel.

8. Selecteer de regel die benodigd is voor de Forwarding.

9. Klik op de “Add” knop om de geselecteerde regel te koppelen aan het IP adres.

10. Klik op “Apply” om de instellingen op te slaan als alle regels ingesteld zijn.

11. Klik op “Save & Reboot” om het Save & Reboot scherm te openen.

activeren. Bovenstaande instellingen zijn nu gereed voor gebruik! Let op: Er zijn diverse poorten voorgeprogrammeerd in de configuratie van de CADSLR4(B)+. U kunt 1 van de voorgeprogrammeerde poorten gebruiken of een nieuwe poort aanmaken door te kiezen voor de Categorie “User” en vervolgens op de “New” knop te klikken.
