MANUAL DE USUARIO ADSL2+ Router CONCEPTRONIC

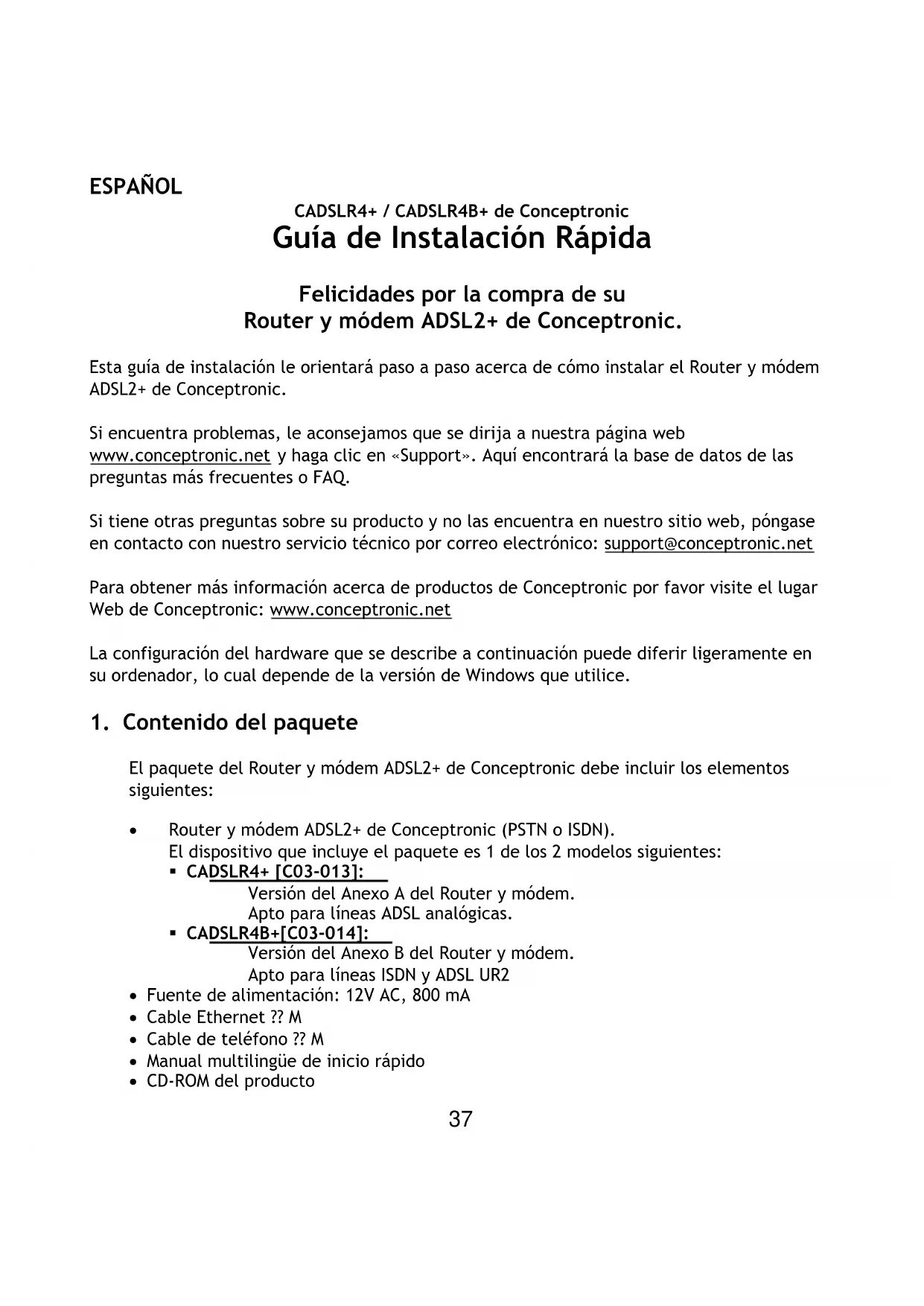

CADSLR4+ / CADSLR4B+ de Conceptronic Guía de Instalación Rápida Felicidades por la compra de su Router y módem ADSL2+ de Conceptronic. Esta guía de instalación le orientará paso a paso acerca de cómo instalar el Router y módem ADSL2+ de Conceptronic. Si encuentra problemas, le aconsejamos que se dirija a nuestra página web www.conceptronic.net y haga clic en «Support». Aquí encontrará la base de datos de las preguntas más frecuentes o FAQ. Si tiene otras preguntas sobre su producto y no las encuentra en nuestro sitio web, póngase en contacto con nuestro servicio técnico por correo electrónico: [e-mail]

Para obtener más información acerca de productos de Conceptronic por favor visite el lugar Web de Conceptronic: www.conceptronic.net

La configuración del hardware que se describe a continuación puede diferir ligeramente en su ordenador, lo cual depende de la versión de Windows que utilice.

1. Contenido del paquete

El paquete del Router y módem ADSL2+ de Conceptronic debe incluir los elementos siguientes:

• Router y módem ADSL2+ de Conceptronic (PSTN o ISDN). El dispositivo que incluye el paquete es 1 de los 2 modelos siguientes: CADSLR4+ [C03-013]: Versión del Anexo A del Router y módem. Apto para líneas ADSL analógicas. CADSLR4B+[C03-014]: Versión del Anexo B del Router y módem. Apto para líneas ISDN y ADSL UR2

• Fuente de alimentación: 12V AC, 800 mA

• Cable de teléfono ?? M

• Manual multilingüe de inicio rápido

• CD-ROM del productoESPAÑOL

2. Descripción del Router y módem ADSL2+

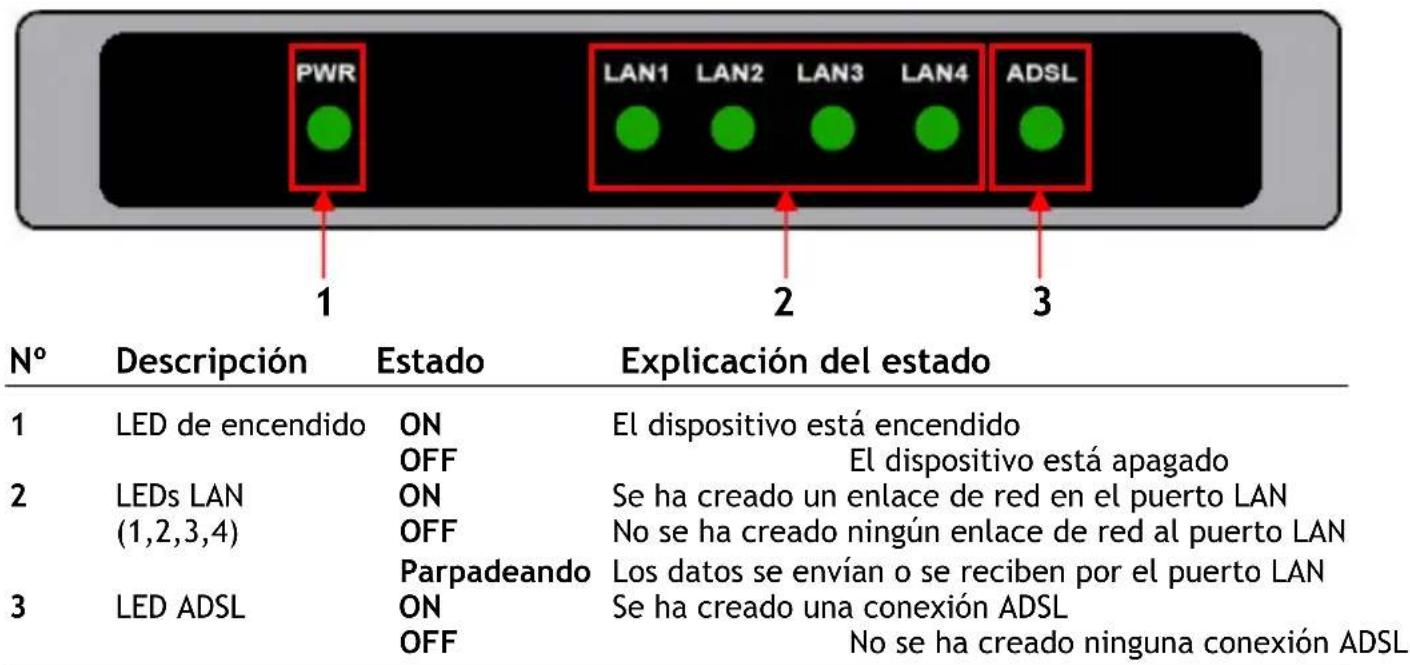

Nº Descripción Estado Explicación del estado 1 LED de encendido ON El dispositivo está encendido OFF El dispositivo está apagado 2 LEDs LAN ON Se ha creado un enlace de red en el puerto LAN (1,2,3,4) OFF No se ha creado ningún enlace de red al puerto LAN Parpadeando Los datos se envían o se reciben por el puerto LAN 3 LED ADSL ON Se ha creado una conexión ADSL OFF No se ha creado ninguna conexión ADSL

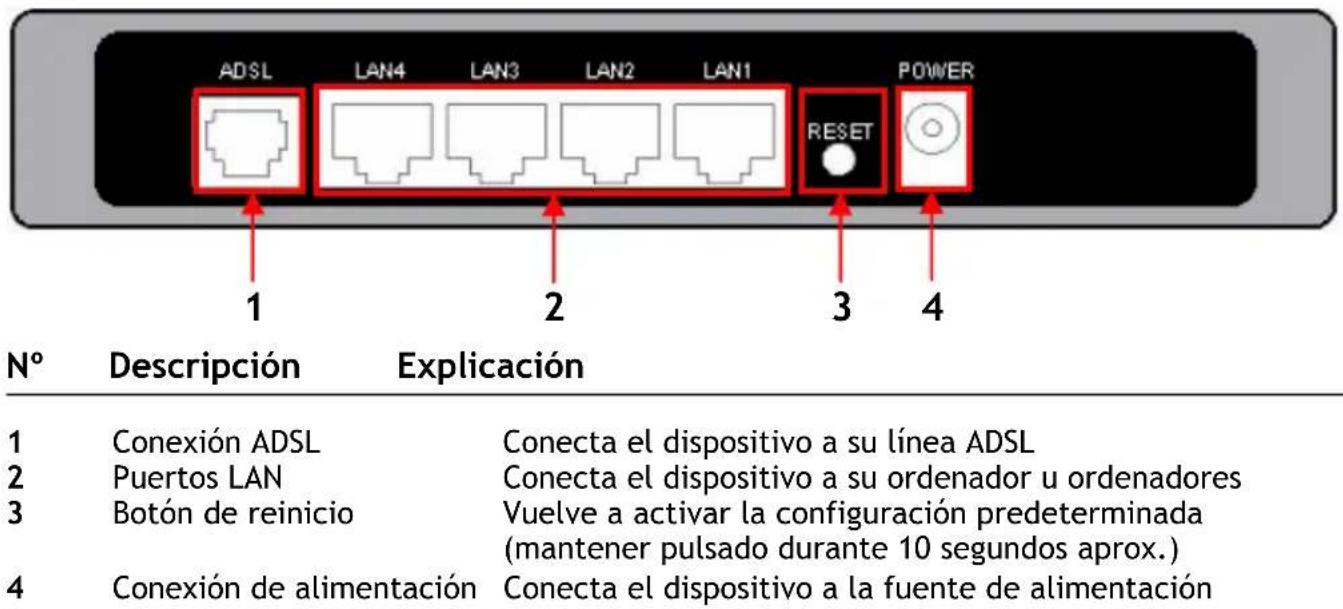

• Panel trasero Nº Descripción Explicación 1 Conexión ADSL Conecta el dispositivo a su línea ADSL 2 Puertos LAN Conecta el dispositivo a su ordenador u ordenadores 3 Botón de reinicio Vuelve a activar la configuración predeterminada (mantener pulsado durante 10 segundos aprox.) 4 Conexión de alimentación Conecta el dispositivo a la fuente de alimentación

3. Conexión del CADSLR4(B)+ a su línea ADSL

La mayoría de proveedores de conexiones ADSL requiere un filtro entre la línea telefónica y el CADSLR4(B)+ que evita que la línea ADSL interfiera con los servicios telefónicos habituales. A continuación se describen los dos estilos básicos de filtros:

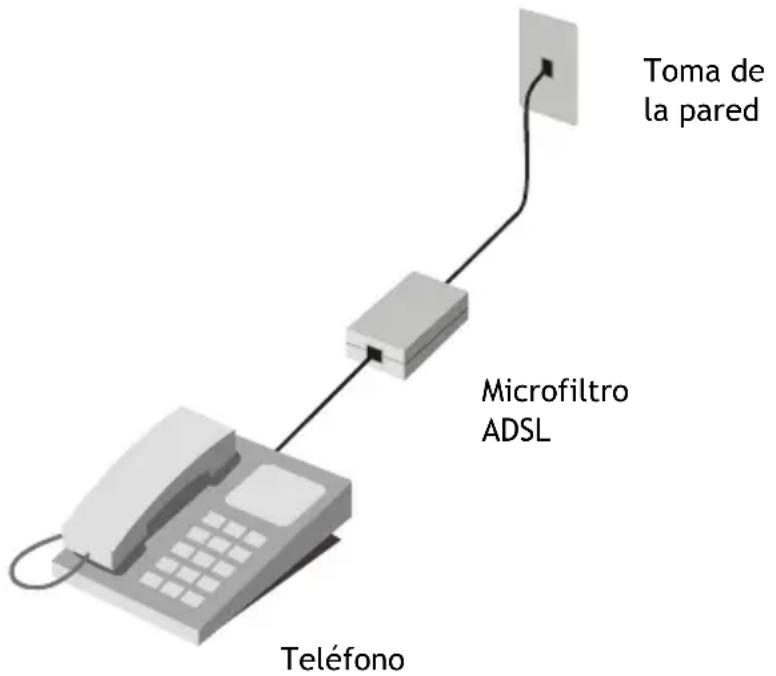

3.1 Filtro en línea – Microfiltro ADSL

Los filtros en línea se utilizan para cada teléfono o para cada aparato telefónico (contestadores automáticos, faxes, etc.) que comparte la línea con el servicio ADSL. Estos filtros están conectados al cable de teléfono entre el aparato telefónico y la toma de la pared, de tal manera que separan el servicio telefónico habitual del servicio ADSL. La imagen siguiente describe la instalación de un filtro en línea común:

Filtro en línea – Microfiltro ADSL Nota: El CADSLR4(B)+ no incluye un filtro para la conexión ADSL. Para obtener el filtro ADSL adecuado póngase en contacto con su proveedor de teléfono o de Internet. Teléfono

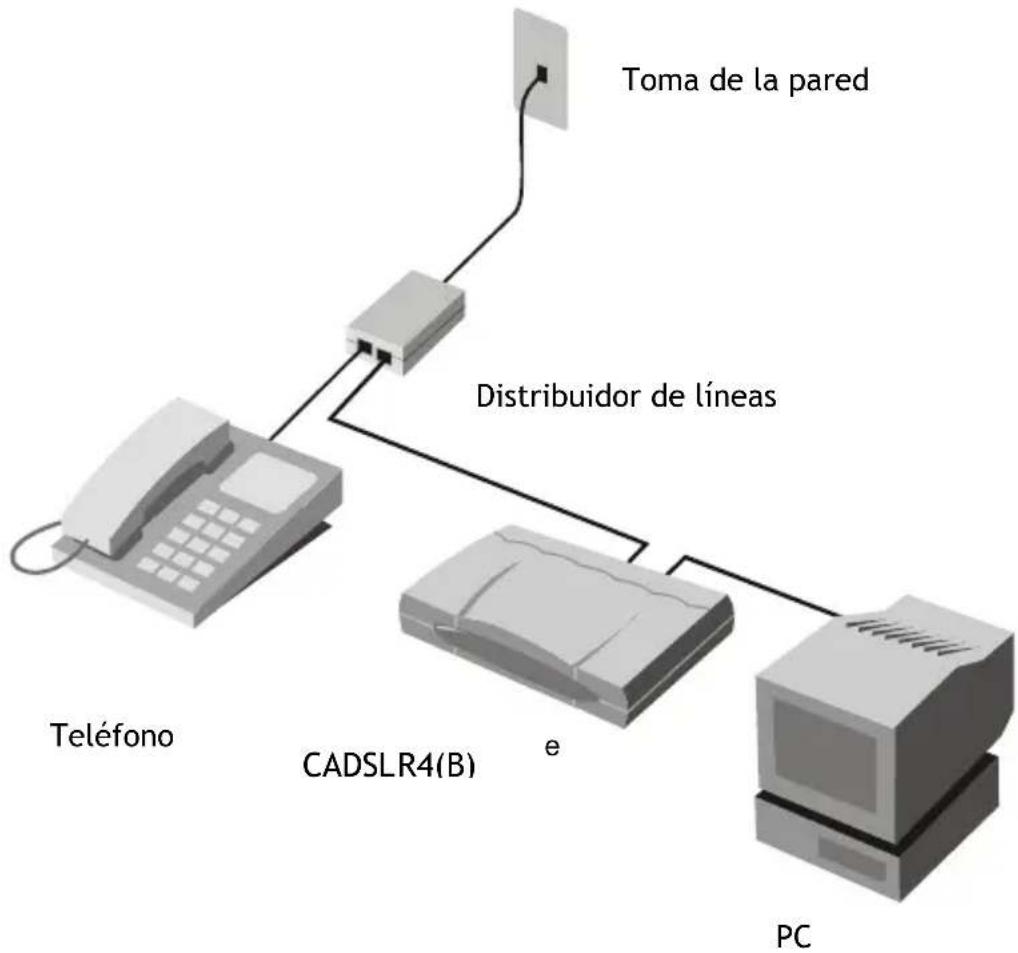

3.2. Filtro ADSL de 3 puertos (utilizado en la mayoría de conexiones ADSL) Este tipo de filtro se instala en el mismo punto donde el Router conecta con la línea telefónica y tan sólo es necesario un único filtro. A continuación se describe la nomenclatura habitual de los puertos de conexión: Línea - Este puerto se conecta a la toma de la pared. ADSL – Este puerto se conecta al Router. Teléfono – Este puerto se conecta a un teléfono o a otro dispositivo telefónico. La imagen siguiente ilustra el uso correcto de este tipo de filtro. Compruebe que las líneas están conectadas de forma adecuada. Si no oye el tono de marcación del teléfono, revise las conexiones para garantizar que los cables están acoplados con firmeza a los puertos correctos. ADSL Device

Filtro de 3 puertos Teléfono Distribuidor de líneas

4. Configuración de su ordenador u ordenadores para su uso con el

Router y módem El CADSLR4(B)+ está equipado con un servidor DHCP integrado que asignará automáticamente una dirección IP al ordenador conectado en caso de que éste tenga activada la opción “Obtener una dirección IP automáticamente”. Siga las instrucciones siguientes para configurar su ordenador y obtener una dirección IP automáticamente:

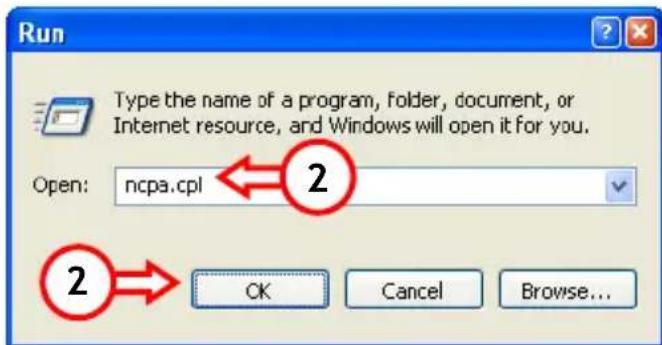

1. Haga clic en “Inicio” Æ

A continuación aparecerá la ventana de Conexiones de Red.

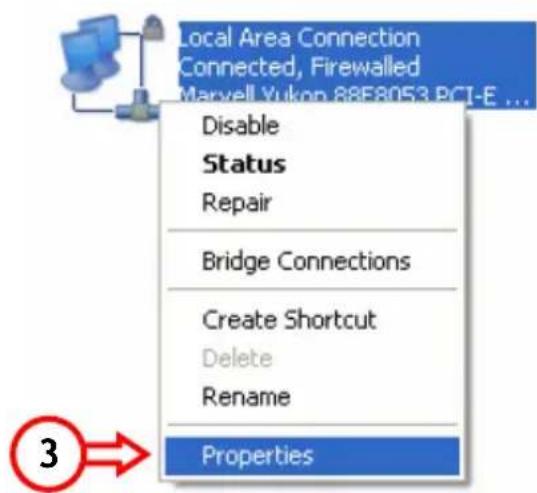

3. Haga clic con el botón derecho del

ratón en “Conexión de Área Local” y seleccione “Propiedades”.

A continuación aparecerá la ventana de Propiedades de la Conexión de Área Local.

4. Seleccione el “Protocolo de

Internet (TCP/IP)” y haga clic en “Propiedades”.

A continuación aparecerá la ventana de Propiedades del Protocolo de Internet (TCP/IP).

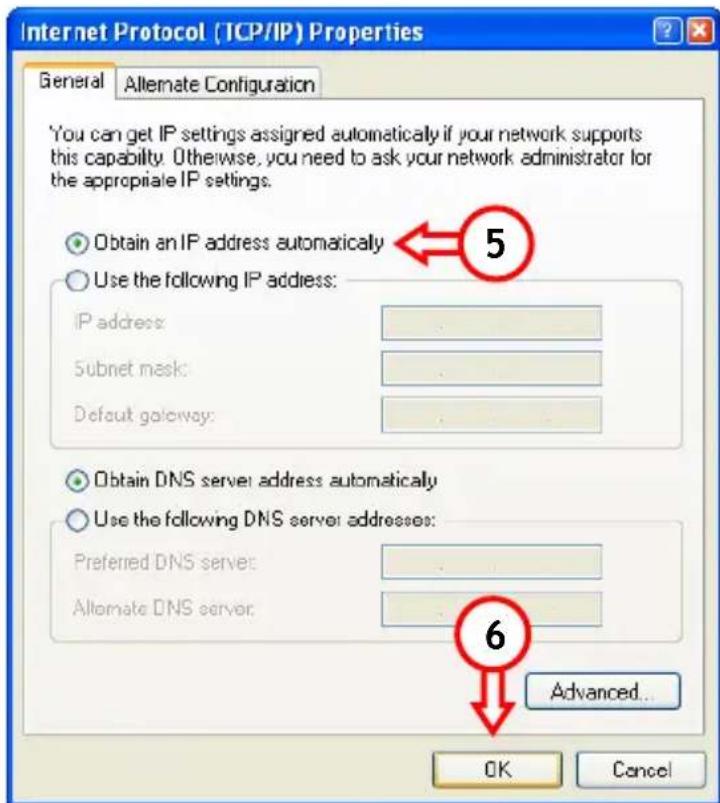

una dirección IP automáticamente” y pulse “Aceptar” para guardar la configuración.

6. Pulse “Aceptar” en la

ventana de Propiedades de la Conexión de Área Local para guardar la configuración.

Mediante la línea de comandos de Windows podrá verificar si ha recibido una dirección IP correcta en su Conexión de Área Local:

7. Haga clic en “Inicio” Æ “Ejecutar”.

8. Introduzca el comando “CMD” y pulse “Aceptar”.

A continuación aparecerá la línea de comandos.

A continuación deberá ver la información siguiente: Dirección IP : 192.168.1.xxx (en la que xxx puede oscilar entre 2 y 254). Máscara de subred : 255.255.255.0 Puerta de enlace predeterminada : 192.168.1.1 Si la información coincide con su configuración, puede pasar al apartado 4 para continuar con la configuración del CADSLR4(B)+. Si la información no coincide con su configuración (por ejemplo, su dirección IP es

169.254.xxx.xxx), proceda de acuerdo con las siguientes opciones:

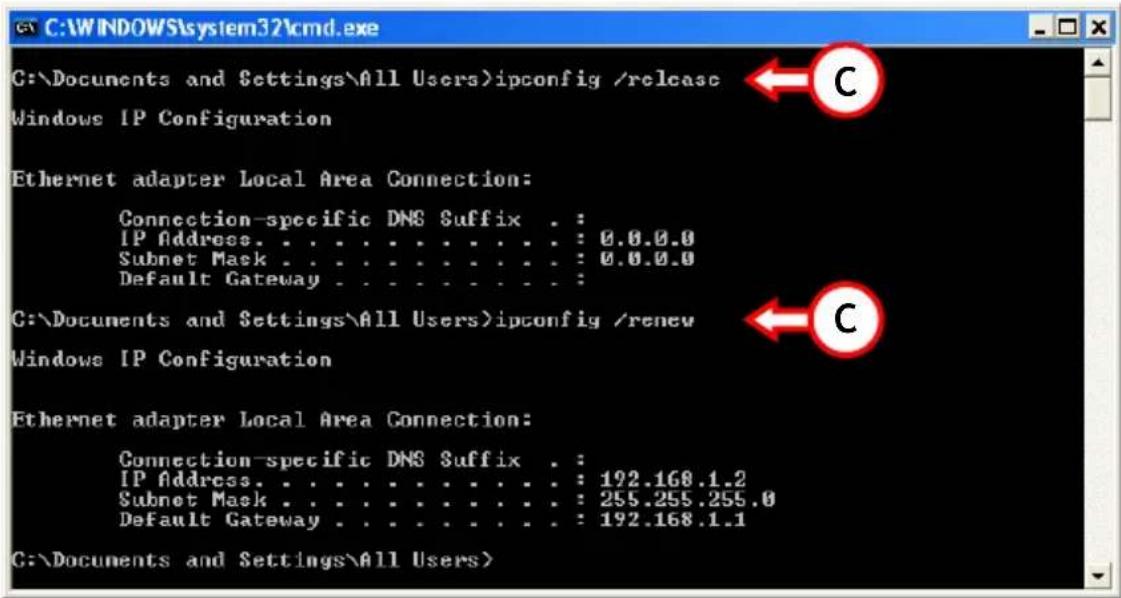

A. Apague (OFF) y encienda (ON) el dispositivo. B. Vuelva a conectar el cable LAN al dispositivo y a su ordenador. C. Renueve la dirección IP de su ordenador con los comandos siguientes: - “IPCONFIG /RELEASE” para desechar la dirección IP incorrecta. - “IPCONFIG /RENEW” para recibir la nueva dirección IP del dispositivo.

Si los pasos anteriores no resuelven el problema de la dirección IP, puede volver a activar la configuración predeterminada del dispositivo pulsando el Botón de Reinicio que se encuentra en el lateral del aparato. Mantenga pulsado el Botón de Reinicio durante 10 segundos aproximadamente para activar la configuración predeterminada. Cuando el LED LAN se apague y vuelva a encenderse, el CADSLR4(B)+ tendrá activada la configuración predeterminada. Espere 10 segundos aproximadamente y repita el paso C para renovar la dirección IP.

2. Configuración del CADSLR4(B)+ para su conexión ADSL

La configuración de su CADSLR4(B)+ está basada en la web y, por tanto, necesitará un navegador web para configurar el dispositivo.

Dirección IP : 192.168.1.1 (DHCP para clientes conectados Activo) Nombre de usuario : admin (caracteres en minúscula) Contraseña : admin (caracteres en minúscula)

1. Inicie su navegador web (por ejemplo, Internet Explorer, FireFox o Safari).

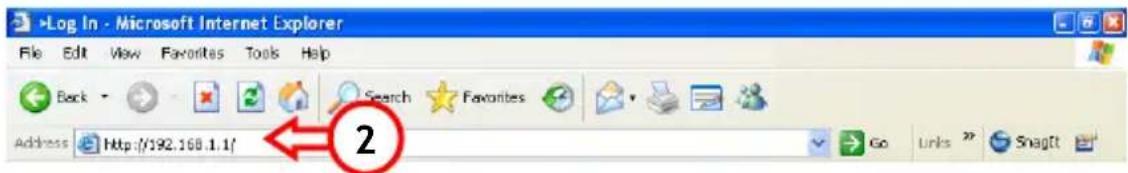

2. Introduzca la dirección IP del CADSLR4(B)+ en la barra de direcciones del

navegador web (dirección predeterminada: http://192.168.1.1/

A continuación en la pantalla aparecerá la página de inicio de sesión del CADSLR4(B)+:

3. Introduzca el Nombre de Usuario y la Contraseña, y haga clic en “Aceptar” para

acceder a las páginas de configuración. Al introducir el Nombre de Usuario y la Contraseña correctos en la página de inicio de sesión, el CADSLR4(B)+ mostrará las páginas de configuración del dispositivo.

5.1 Configuración de la conexión a través del apartado Inicio Rápido

La configuración de la conexión a través del apartado Inicio Rápido contiene diversos proveedores de Internet programados previamente para facilitar la configuración del dispositivo.

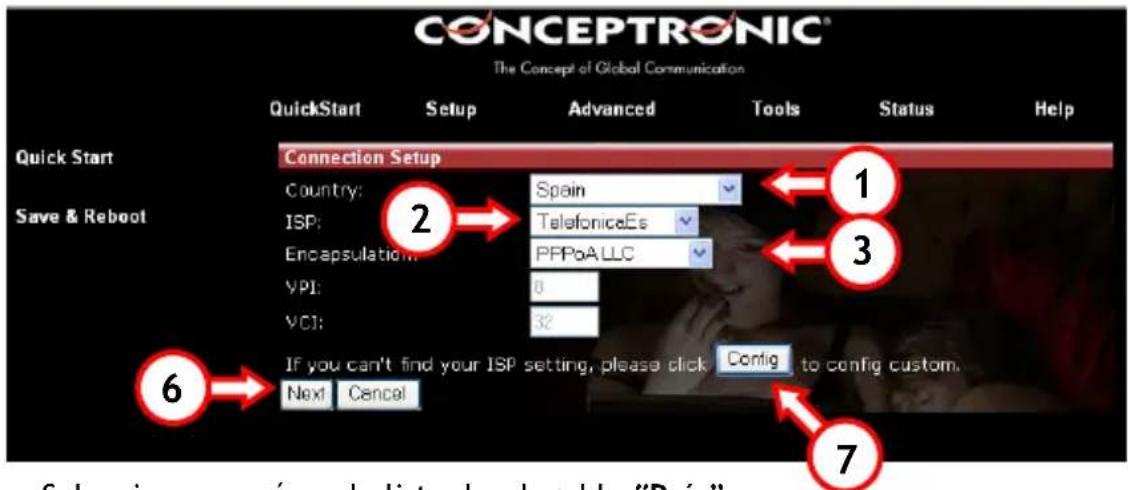

1. Seleccione su país en la lista desplegable “País”.

2. Seleccione su proveedor de Internet en la lista desplegable “ISP”.

3. Seleccione la encapsulación correcta de su proveedor de Internet en la lista

desplegable “Encapsulación”.

4. Los valores VPI y VCI aparecerán automáticamente en los campos asignados de la

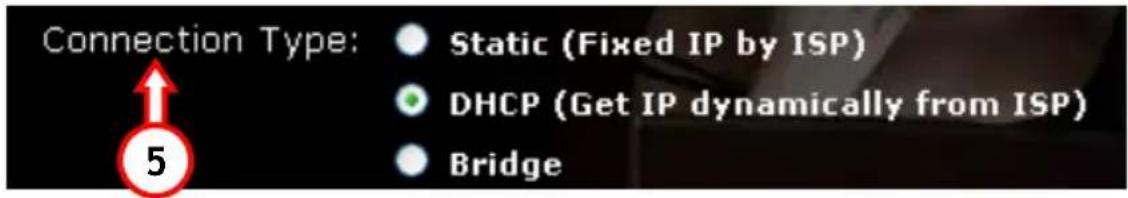

5. Si utiliza “1483 Puente LLC” como encapsulación para su conexión, necesitará

configurar la IP WAN. Seleccione “Estática”, “DHCP” o “Puente” (en función de la información facilitada por su proveedor de Internet).

6. Haga clic en “Siguiente” para continuar con la Configuración por el apartado Inicio

Rápido. En función de la encapsulación seleccionada, podrá obtener diversas opciones de configuración en la 2ª pantalla de configuración por el apartado Inicio Rápido. Nota: En caso de que su país y/o su proveedor de Internet no figuren en las listas desplegables indicadas, deberá configurar la conexión manualmente. Haga clic en el botón “Config” (7) del apartado “Inicio rápido” y pase al apartado

4.2 para proceder a la configuración manual de la conexión a Internet.

Si desconoce la configuración de su conexión ADSL, póngase en contacto con su proveedor de Internet para obtener los ajustes correctos.

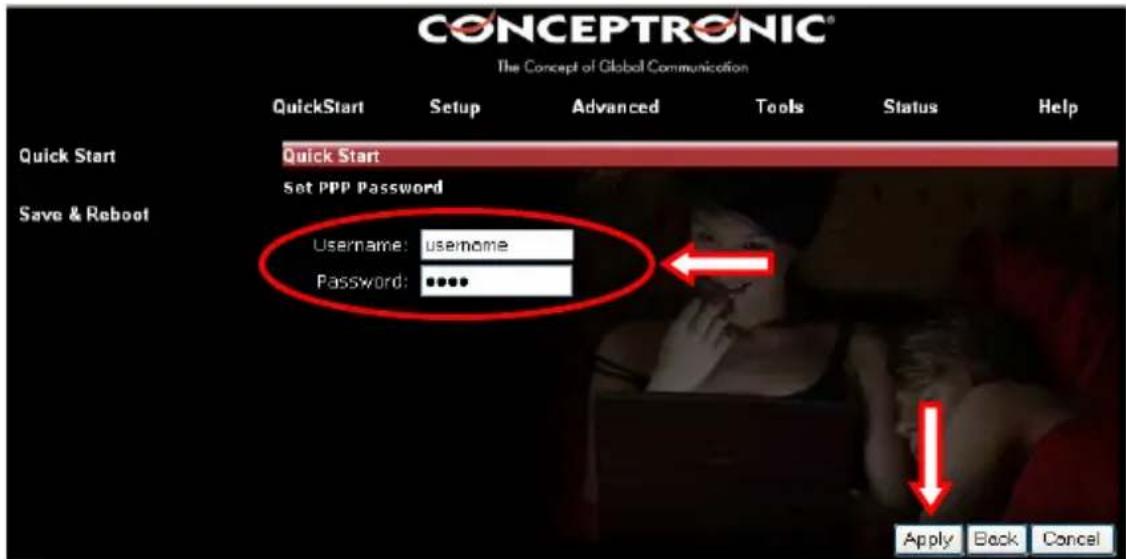

Si selecciona PPPoE o PPPoA como encapsulación, a continuación verá la pantalla de configuración siguiente:

Introduzca el Nombre de Usuario y la Contraseña facilitados por su proveedor de Internet y haga clic en “Aplicar” para guardar la configuración y reiniciar el

5.1.2 Encapsulación seleccionada: 1483 Puente LLC (IP estática)

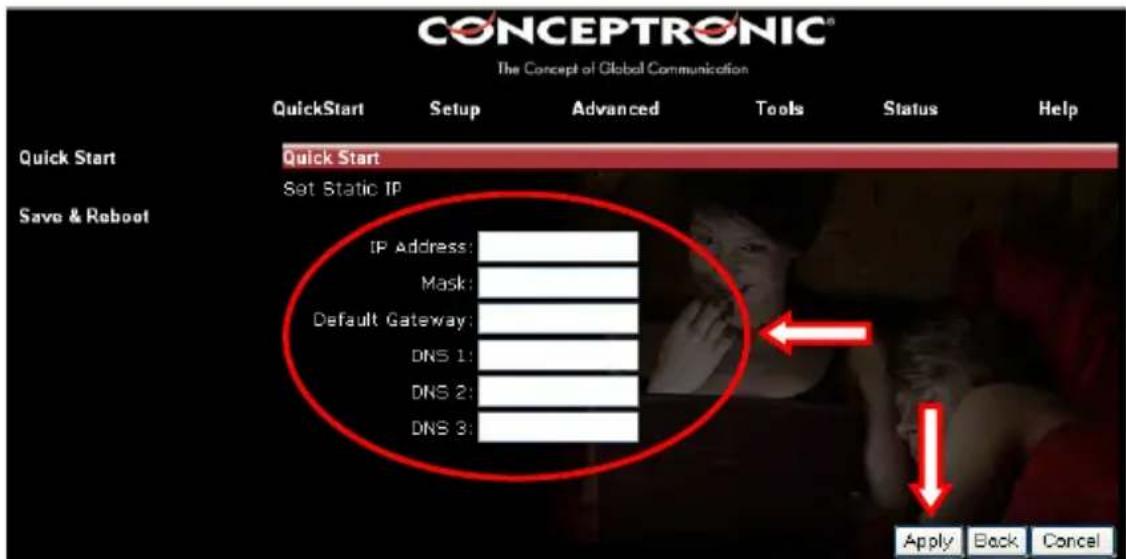

Si selecciona 1483 Puente LLC con IP estática como encapsulación, a continuación verá la pantalla de configuración siguiente:

Introduzca la información de la IP estática facilitada por su proveedor de Internet (dirección IP, Máscara de subred, Puerta de enlace y DNS) y haga clic en “Aplicar” para guardar la configuración y reiniciar el CADSLR4(B)+.ESPAÑOL

5.1.3 Encapsulación seleccionada: 1483 Puente LLC, IP dinámica (DHCP)

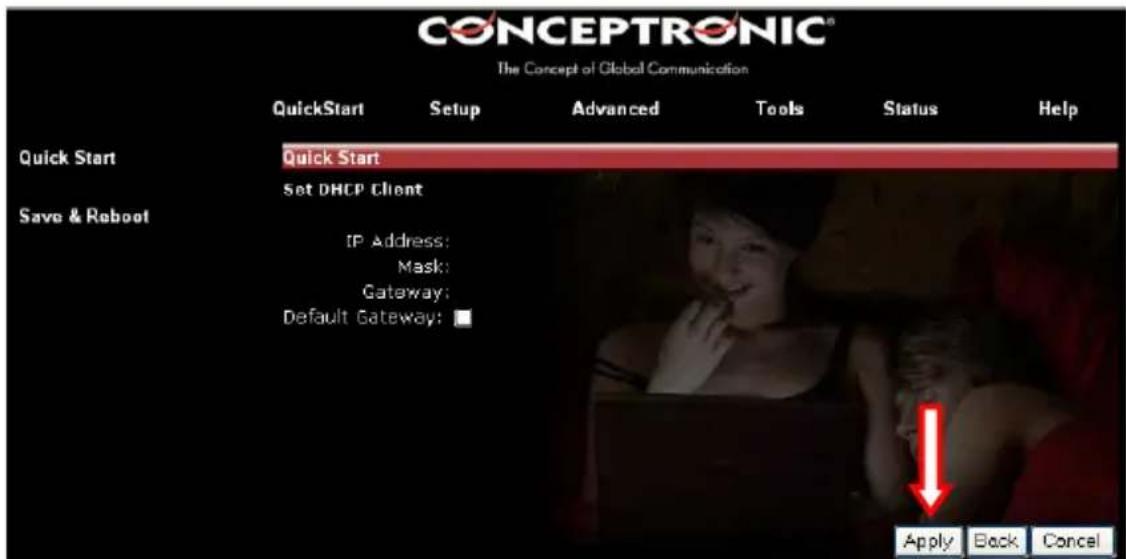

Si selecciona 1483 Puente LLC con IP dinámica como encapsulación, a continuación verá la pantalla de configuración siguiente:

Mantenga la configuración actual y haga clic en “Aplicar” para guardar la configuración y reiniciar el CADSLR4(B)+.ESPAÑOL

5.1.4 Encapsulación seleccionada: 1483 Puente LLC (Puente)

Si selecciona 1483 Puente LLC con Conexión de puente como encapsulación, a continuación verá la pantalla de configuración siguiente:

Seleccione el Grupo 1 (predeterminado) en el campo Grupo LAN y haga clic en “Aplicar” para guardar la configuración y reiniciar el CADSLR4(B)+.

Una vez reiniciado, el CADSLR4(B)+ creará la conexión ADSL. Cuando se haya creado la conexión, el LED ADSL del CADSLR4(B)+ se encenderá.

El CADSLR4(B)+ ya está listo para su uso Nota: Si desea obtener información detallada sobre las funciones y configuración del CADSLR4(B)+ acceda al Manual de Usuario (disponible sólo en inglés) del CD-ROM que incluye el producto y seleccione “Abrir el Manual de Usuario” del menú autoejecutable.ESPAÑOL

5.2 Configuración manual de la Conexión a Internet

En caso de que su país y/o su proveedor de Internet no figuren en la Configuración de la conexión a través del apartado “Inicio Rápido” del CADSLR4(B)+, deberá configurar la conexión manualmente. Haga clic en el botón “Config” (7) del apartado “Inicio rápido” para acceder a la configuración manual del CADSLR4(B)+.

A continuación aparecerá la página de configuración manual del CADSLR4(B)+:

Para configurar su conexión, deberá introducir los datos siguientes en la pantalla de configuración de la conexión:

1. Asigne un nombre a su conexión ADSL.

2. Seleccione un tipo de conexión ADSL (PPPoE, PPPoA, etc.).

3. Seleccione la encapsulación correcta para la conexión ADSL (LLC, VC).

4. Introduzca el Nombre de Usuario que le facilite su proveedor de Internet.

5. Introduzca la Contraseña que le facilite su proveedor de Internet.

6. Active el valor VPI correcto para la conexión ADSL.

7. Active el valor VCI correcto para la conexión ADSL.

Nota: También puede utilizar la Configuración Manual para modificar opciones de conexión avanzadas.ESPAÑOL

8. Haga clic en “Aplicar” para guardar los cambios que haya realizado en la

configuración del CADSLR4(B)+.

9. Haga clic en “Guardar y reiniciar” para acceder a la pantalla Guardar y Reiniciar.

10. Haga clic en “Guardar y reiniciar” para reiniciar el CADSLR4(B)+ y activar la

configuración de la conexión. A continuación, el CADSLR4(B)+ se reiniciará y se activará la configuración que haya seleccionado. Este proceso puede durar unos minutos. Por favor, espere hasta que finalice el proceso de reinicio.

Una vez reiniciado, el CADSLR4(B)+ creará la conexión ADSL. Cuando se haya creado la conexión, el LED ADSL del CADSLR4(B)+ se encenderá. El CADSLR4(B)+ ya está listo para su uso

Nota: Las opciones de configuración descritas constituyen las opciones básicas necesarias para su conexión ADSL. Póngase en contacto con su proveedor de Internet para obtener las opciones correctas para su conexión. Si desea obtener información detallada sobre la configuración, acceda al Manual de Usuario (disponible sólo en inglés) del CD-ROM que incluye el producto y seleccione “Abrir el Manual de Usuario” del menú autoejecutable. Nota: Si desea obtener información detallada sobre las funciones y configuración del CADSLR4(B)+ acceda al Manual de Usuario (disponible sólo en inglés) del CD-ROM que incluye el producto y seleccione “Abrir el Manual de Usuario” del menú autoejecutable. 10ESPAÑOL

3. Habilitación de puertos

El CADSLR4(B)+ de Conceptronic está equipado con un Firewall integrado para proteger su red de ataques procedentes de Internet. Este Firewall bloquea automáticamente todo el tráfico de entrada en los puertos que no se están utilizando. Si necesita un puerto bloqueado para un servicio o una aplicación (por ejemplo, un servidor FTP o un servidor WEB), puede crear una Regla de Habilitación de Puertos en las Páginas de Configuración.

1. Inicie su navegador web (por ejemplo, Internet Explorer, FireFox o Safari).

2. Introduzca la dirección IP del CADSLR4(B)+ en la barra de direcciones del

navegador web (dirección predeterminada: http://192.168.1.1/

A continuación en la pantalla aparecerá la página de inicio de sesión del CADSLR4(B)+.

3. Introduzca el Nombre de Usuario y la Contraseña, y haga clic en “Aceptar” para

acceder a las páginas de configuración.

4. Seleccione la opción “Avanzado” de la página de configuración.

5. Seleccione la opción “Habilitación de Puertos” del menú de la izquierda.

Nota: Si desea obtener información detallada sobre la Habilitación de Puertos y las opciones DMZ, acceda al Manual de Usuario (disponible sólo en inglés) del CD- ROM que incluye el producto y seleccione “Abrir el Manual de Usuario” del menú autoejecutable.

Nota: Si utiliza Reglas de Habilitación de Puertos, es recomendable configurar el ordenador u ordenadores con una dirección IP fija en lugar de una dinámica.ESPAÑOL

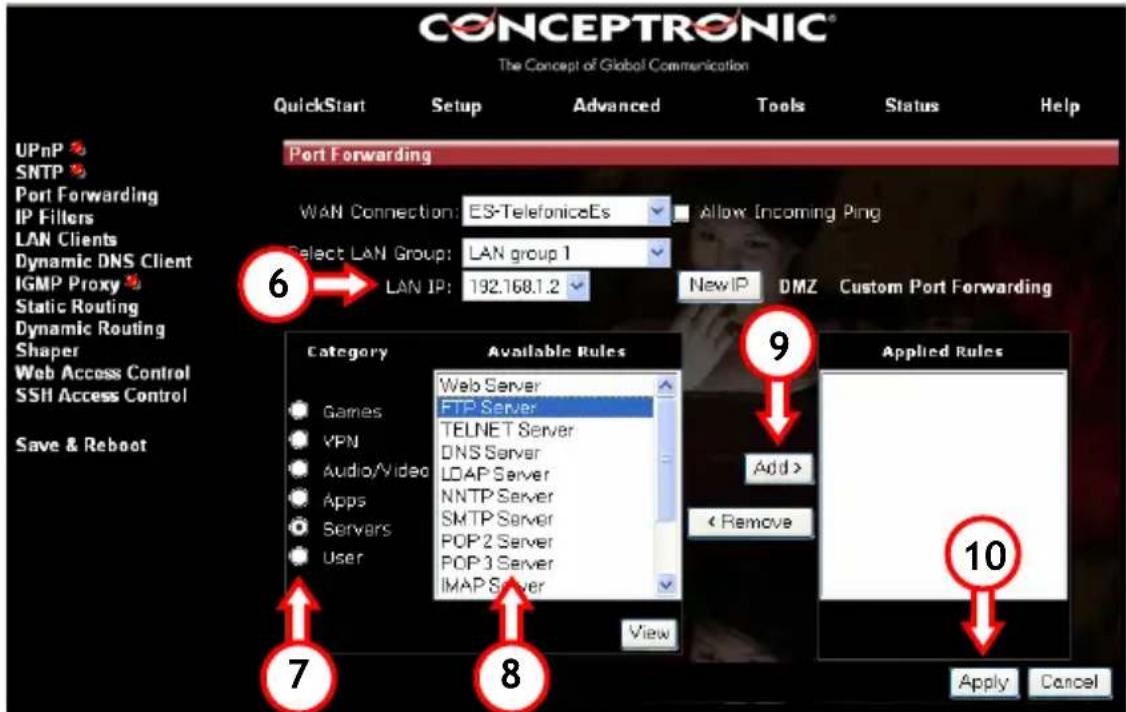

A continuación verá la página de configuración “Habilitación de puertos”:

6. Seleccione la IP LAN del ordenador que necesite la Regla de Habilitación de

Puertos. En caso de que la IP no esté en la lista (por ejemplo, si el dispositivo utiliza una IP estática), puede pulsar el botón “Nueva IP” para añadir la IP al dispositivo.

7. Seleccione la categoría de su Regla de Habilitación de Puertos.

8. Seleccione la regla que necesita para su habilitación.

9. Pulse el botón “Añadir” para unir la regla seleccionada a la dirección IP

10. Una vez definidas todas las reglas, haga clic en “Aplicar” para guardar los cambios.

11. Haga clic en “Guardar y reiniciar” para acceder a la pantalla Guardar y Reiniciar.

12. Haga clic en “Guardar y reiniciar” para reiniciar el CADSLR4(B)+ y activar las

reglas. Las reglas definidas ya están listas para su us Nota: Hay diversos puertos predefinidos en la configuración. Puede seleccionar 1 de los puertos predefinidos o crear una nueva regla seleccionando la categoría “Usuario”

haciendo clic en el botón “Nuevo”.
